TOYOTA PROACE VERSO 2020 Betriebsanleitungen (in German)

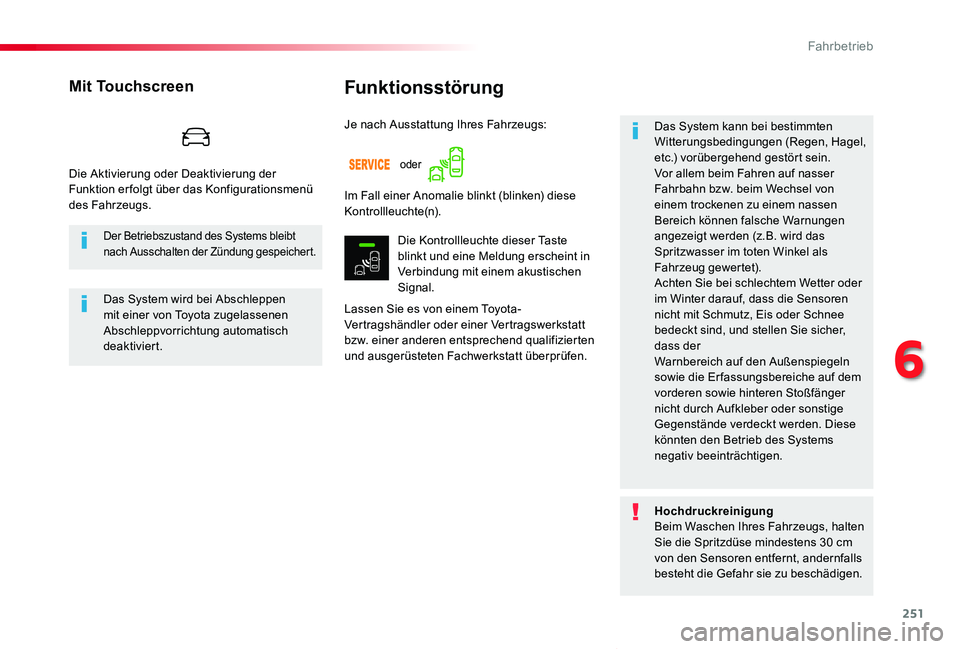

251
Proace_Verso_de_Chap06_conduite_ed2019_V02
Funktionsstörung
Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Das System kann bei bestimmten Witterungsbedingungen (Regen, Hagel, etc.) vorübergehend gestört sein.Vor allem beim Fahren auf nasser Fahrbahn bzw. beim Wechsel von einem trockenen zu einem nassen Bereich können falsche Warnungen angezeigt werden (z.B. wird das Spritzwasser im toten Winkel als Fahrzeug gewertet).Achten Sie bei schlechtem Wetter oder im Winter darauf, dass die Sensoren nicht mit Schmutz, Eis oder Schnee bedeckt sind, und stellen Sie sicher, dass derWarnbereich auf den Außenspiegeln sowie die Erfassungsbereiche auf dem vorderen sowie hinteren Stoßfänger nicht durch Aufkleber oder sonstige Gegenstände verdeckt werden. Diese könnten den Betrieb des Systems
negativ beeinträchtigen.
Je nach Ausstattung Ihres Fahrzeugs:
Mit Touchscreen
Im Fall einer Anomalie blinkt (blinken) diese Kontrollleuchte(n).
Die Kontrollleuchte dieser Taste blinkt und eine Meldung erscheint in Verbindung mit einem akustischen Signal.
Der Betriebszustand des Systems bleibt nach Ausschalten der Zündung gespeichert.
Das System wird bei Abschleppen mit einer von Toyota zugelassenen Abschleppvorrichtung automatisch deaktiviert.
HochdruckreinigungBeim Waschen Ihres Fahrzeugs, halten Sie die Spritzdüse mindestens 30 cm
von den Sensoren entfernt, andernfalls besteht die Gefahr sie zu beschädigen.
oderDie Aktivierung oder Deaktivierung der Funktion erfolgt über das Konfigurationsmenü des Fahrzeugs.
6
Fahrbetrieb

252
Proace_Verso_de_Chap06_conduite_ed2019_V02

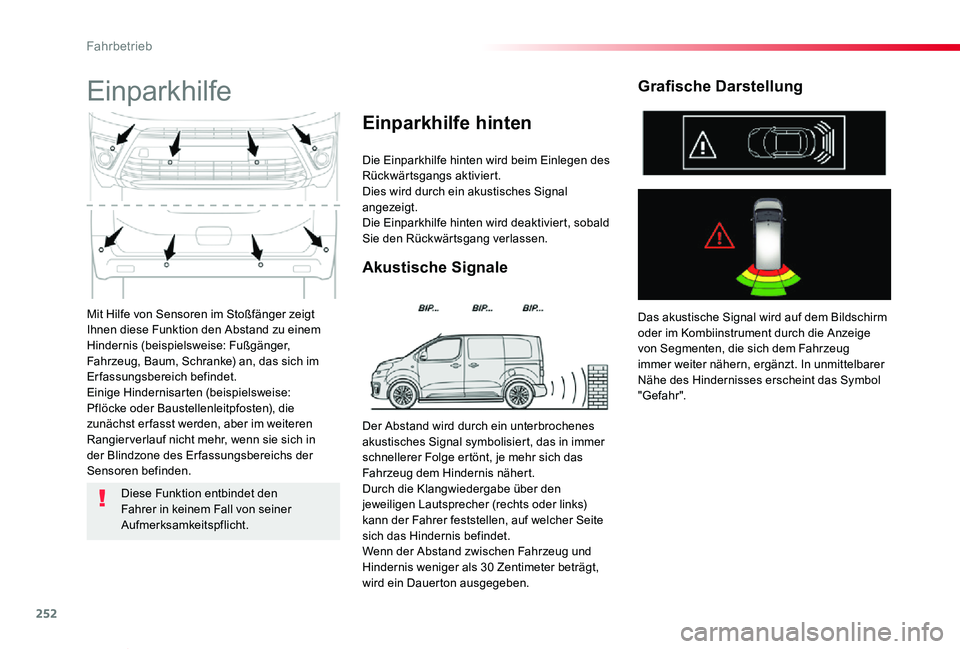

Mit Hilfe von Sensoren im Stoßfänger zeigt Ihnen diese Funktion den Abstand zu einem Hindernis (beispielsweise: Fußgänger, Fahrzeug, Baum, Schranke) an, das sich im Erfassungsbereich befindet.Einige Hindernisarten (beispielsweise: Pflöcke oder Baustellenleitpfosten), die zunächst erfasst werden, aber im weiteren Rangier verlauf nicht mehr, wenn sie sich in der Blindzone des Erfassungsbereichs der Sensoren befinden.
Einparkhilfe
Die Einparkhilfe hinten wird beim Einlegen des Rückwärtsgangs aktiviert.Dies wird durch ein akustisches Signal angezeigt.Die Einparkhilfe hinten wird deaktiviert, sobald Sie den Rückwärtsgang verlassen.
Akustische Signale
Einparkhilfe hinten
Das akustische Signal wird auf dem Bildschirm oder im Kombiinstrument durch die Anzeige von Segmenten, die sich dem Fahrzeug immer weiter nähern, ergänzt. In unmittelbarer Nähe des Hindernisses erscheint das Symbol "Gefahr".
Grafische Darstellung
Diese Funktion entbindet den Fahrer in keinem Fall von seiner Aufmerksamkeitspflicht.
Der Abstand wird durch ein unterbrochenes akustisches Signal symbolisiert, das in immer schnellerer Folge ertönt, je mehr sich das Fahrzeug dem Hindernis nähert.Durch die Klangwiedergabe über den jeweiligen Lautsprecher (rechts oder links) kann der Fahrer feststellen, auf welcher Seite sich das Hindernis befindet.Wenn der Abstand zwischen Fahrzeug und Hindernis weniger als 30 Zentimeter beträgt, wird ein Dauerton ausgegeben.
Fahrbetrieb

253
Proace_Verso_de_Chap06_conduite_ed2019_V02

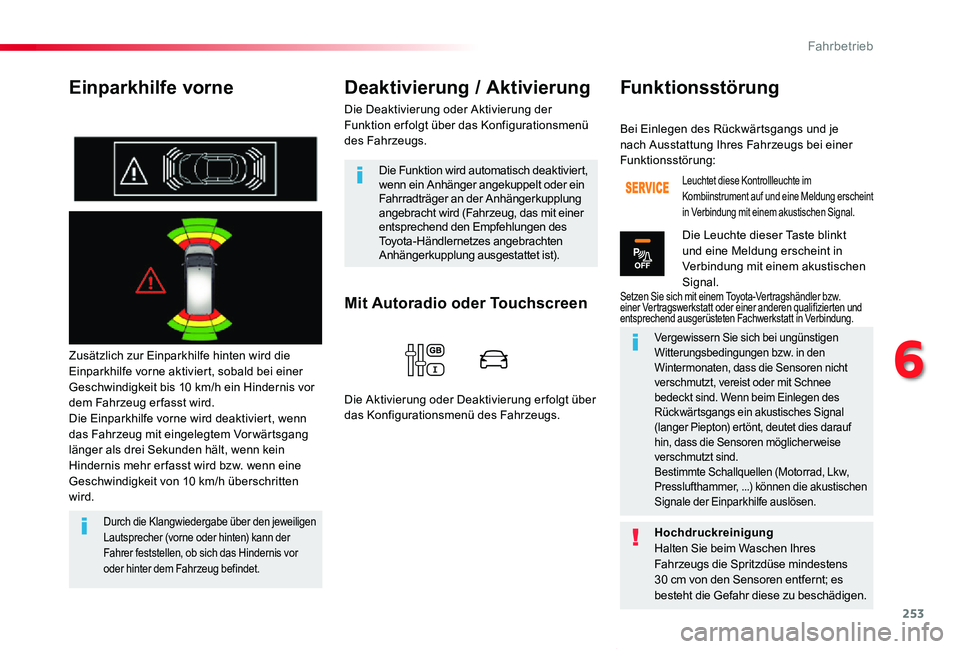

Einparkhilfe vorne
Zusätzlich zur Einparkhilfe hinten wird die Einparkhilfe vorne aktiviert, sobald bei einer Geschwindigkeit bis 10 km/h ein Hindernis vor dem Fahrzeug er fasst wird.Die Einparkhilfe vorne wird deaktiviert, wenn das Fahrzeug mit eingelegtem Vorwärtsgang länger als drei Sekunden hält, wenn kein Hindernis mehr er fasst wird bzw. wenn eine Geschwindigkeit von 10 km/h überschritten wird.
Deaktivierung / Aktivierung
Die Deaktivierung oder Aktivierung der Funktion erfolgt über das Konfigurationsmenü des Fahrzeugs.
Durch die Klangwiedergabe über den jeweiligen Lautsprecher (vorne oder hinten) kann der Fahrer feststellen, ob sich das Hindernis vor oder hinter dem Fahrzeug befindet.
Die Funktion wird automatisch deaktiviert, wenn ein Anhänger angekuppelt oder ein Fahrradträger an der Anhängerkupplung angebracht wird (Fahrzeug, das mit einer entsprechend den Empfehlungen des Toyota-Händlernetzes angebrachten Anhängerkupplung ausgestattet ist).
Bei Einlegen des Rückwärtsgangs und je nach Ausstattung Ihres Fahrzeugs bei einer Funktionsstörung:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
Leuchtet diese Kontrollleuchte im Kombiinstrument auf und eine Meldung erscheint in Verbindung mit einem akustischen Signal.
Die Leuchte dieser Taste blinkt und eine Meldung erscheint in Verbindung mit einem akustischen Signal.
Vergewissern Sie sich bei ungünstigen Witterungsbedingungen bzw. in den Wintermonaten, dass die Sensoren nicht verschmutzt, vereist oder mit Schnee bedeckt sind. Wenn beim Einlegen des Rückwärtsgangs ein akustisches Signal (langer Piepton) ertönt, deutet dies darauf hin, dass die Sensoren möglicherweise verschmutzt sind.Bestimmte Schallquellen (Motorrad, Lkw, Presslufthammer, ...) können die akustischen Signale der Einparkhilfe auslösen.
Hochdruckreinigung
Halten Sie beim Waschen Ihres Fahrzeugs die Spritzdüse mindestens 30 cm von den Sensoren entfernt; es besteht die Gefahr diese zu beschädigen.
Funktionsstörung
Mit Autoradio oder Touchscreen
Die Aktivierung oder Deaktivierung erfolgt über das Konfigurationsmenü des Fahrzeugs.
6
Fahrbetrieb

254
Proace_Verso_de_Chap06_conduite_ed2019_V02

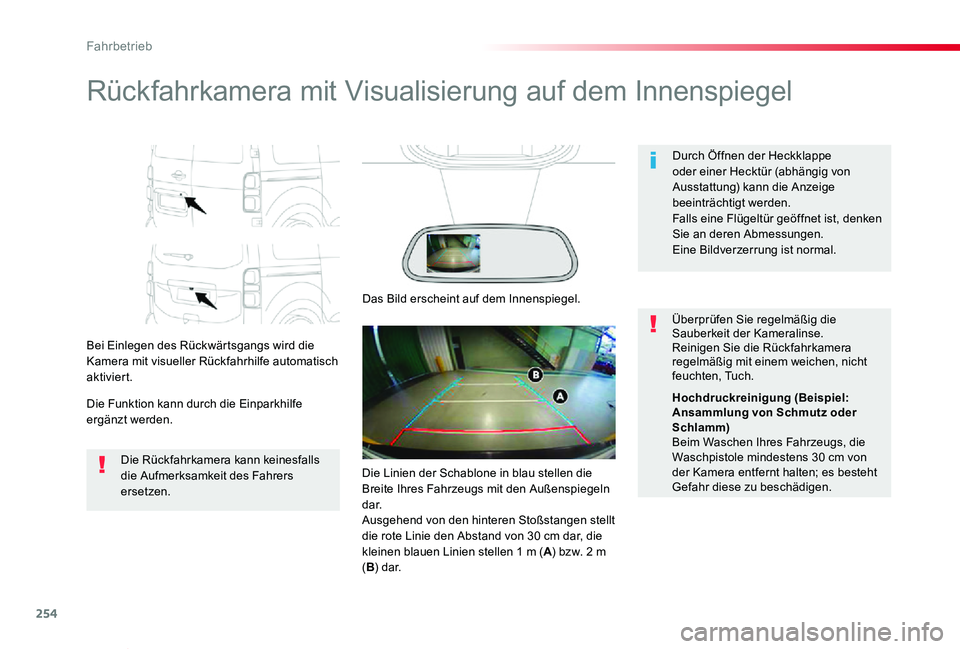

Rückfahrkamera mit Visualisierung auf dem Innenspiegel
Bei Einlegen des Rückwärtsgangs wird die Kamera mit visueller Rückfahrhilfe automatisch aktiviert.
Die Funktion kann durch die Einparkhilfe ergänzt werden.
Durch Öffnen der Heckklappe oder einer Hecktür (abhängig von Ausstattung) kann die Anzeige beeinträchtigt werden.Falls eine Flügeltür geöffnet ist, denken Sie an deren Abmessungen.Eine Bildverzerrung ist normal.
Die Rückfahrkamera kann keinesfalls die Aufmerksamkeit des Fahrers ersetzen.
Überprüfen Sie regelmäßig die Sauberkeit der Kameralinse.Reinigen Sie die Rückfahrkamera regelmäßig mit einem weichen, nicht feuchten, Tuch.
Das Bild erscheint auf dem Innenspiegel.
Hochdruckreinigung (Beispiel: Ansammlung von Schmutz oder Schlamm)Beim Waschen Ihres Fahrzeugs, die Waschpistole mindestens 30 cm von der Kamera entfernt halten; es besteht Gefahr diese zu beschädigen.Die Linien der Schablone in blau stellen die Breite Ihres Fahrzeugs mit den Außenspiegeln d a r.Ausgehend von den hinteren Stoßstangen stellt die rote Linie den Abstand von 30 cm dar, die kleinen blauen Linien stellen 1 m (A) bzw. 2 m (B) d a r.
Fahrbetrieb

255
Proace_Verso_de_Chap06_conduite_ed2019_V02

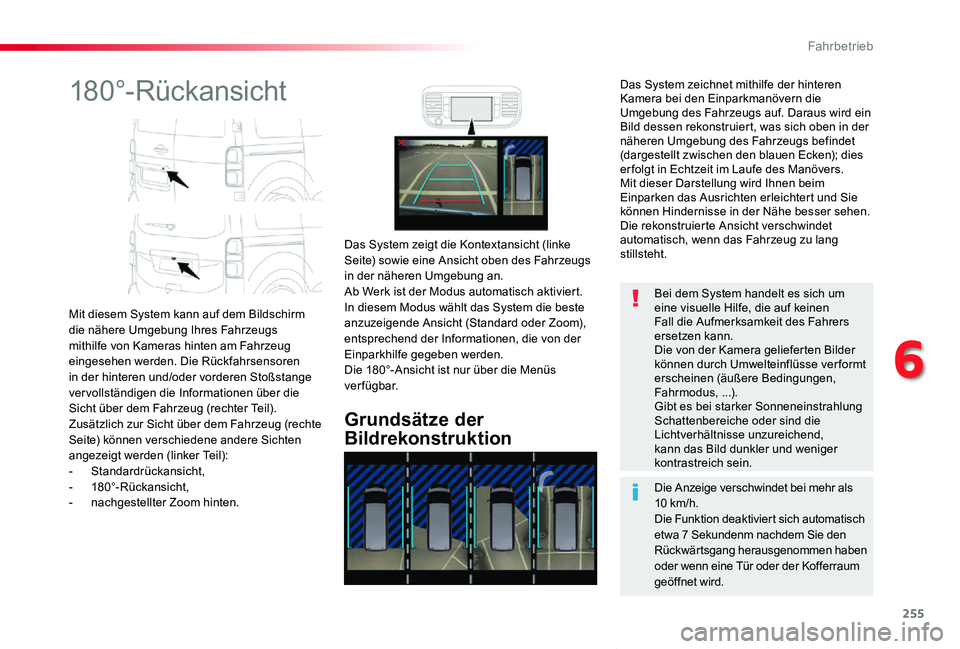

180°-Rückansicht
Mit diesem System kann auf dem Bildschirm die nähere Umgebung Ihres Fahrzeugs mithilfe von Kameras hinten am Fahrzeug eingesehen werden. Die Rückfahrsensoren in der hinteren und/oder vorderen Stoßstange vervollständigen die Informationen über die Sicht über dem Fahrzeug (rechter Teil).Zusätzlich zur Sicht über dem Fahrzeug (rechte Seite) können verschiedene andere Sichten angezeigt werden (linker Teil):- Standardrückansicht,- 180°-Rückansicht,- nachgestellter Zoom hinten.
Grundsätze der
Bildrekonstruktion
Das System zeigt die Kontextansicht (linke Seite) sowie eine Ansicht oben des Fahrzeugs in der näheren Umgebung an.Ab Werk ist der Modus automatisch aktiviert.In diesem Modus wählt das System die beste anzuzeigende Ansicht (Standard oder Zoom), entsprechend der Informationen, die von der Einparkhilfe gegeben werden.Die 180°-Ansicht ist nur über die Menüs verfügbar.
Die Anzeige verschwindet bei mehr als 10 km/h.Die Funktion deaktiviert sich automatisch etwa 7 Sekundenm nachdem Sie den
Rückwärtsgang herausgenommen haben oder wenn eine Tür oder der Kofferraum geöffnet wird.
Bei dem System handelt es sich um eine visuelle Hilfe, die auf keinen Fall die Aufmerksamkeit des Fahrers ersetzen kann.Die von der Kamera gelieferten Bilder können durch Umwelteinflüsse ver formt erscheinen (äußere Bedingungen, Fahrmodus, ...).Gibt es bei starker Sonneneinstrahlung Schattenbereiche oder sind die Lichtverhältnisse unzureichend, kann das Bild dunkler und weniger kontrastreich sein.
Das System zeichnet mithilfe der hinteren Kamera bei den Einparkmanövern die Umgebung des Fahrzeugs auf. Daraus wird ein Bild dessen rekonstruiert, was sich oben in der näheren Umgebung des Fahrzeugs befindet (dargestellt zwischen den blauen Ecken); dies er folgt in Echtzeit im Laufe des Manövers.Mit dieser Darstellung wird Ihnen beim Einparken das Ausrichten erleichtert und Sie können Hindernisse in der Nähe besser sehen.Die rekonstruierte Ansicht verschwindet automatisch, wenn das Fahrzeug zu lang stillsteht.
6
Fahrbetrieb

256
Proace_Verso_de_Chap06_conduite_ed2019_V02

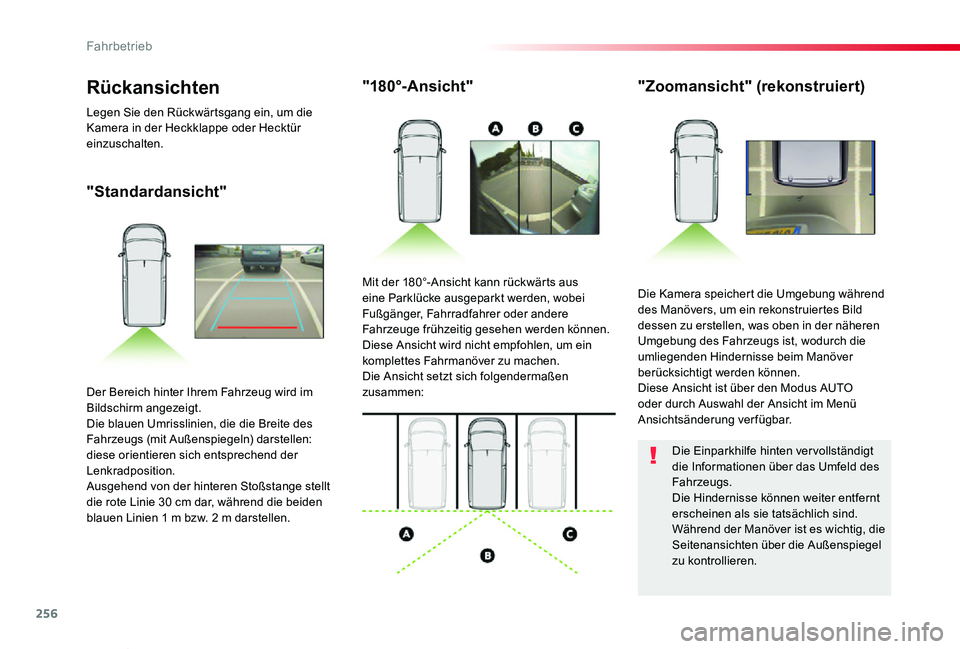

"Standardansicht"
"180°-Ansicht""Zoomansicht" (rekonstruiert)
Die Kamera speichert die Umgebung während des Manövers, um ein rekonstruiertes Bild dessen zu erstellen, was oben in der näheren Umgebung des Fahrzeugs ist, wodurch die umliegenden Hindernisse beim Manöver berücksichtigt werden können.Diese Ansicht ist über den Modus AUTO oder durch Auswahl der Ansicht im Menü Ansichtsänderung verfügbar.
Mit der 180°-Ansicht kann rückwärts aus eine Parklücke ausgeparkt werden, wobei Fußgänger, Fahrradfahrer oder andere Fahrzeuge frühzeitig gesehen werden können.Diese Ansicht wird nicht empfohlen, um ein komplettes Fahrmanöver zu machen.Die Ansicht setzt sich folgendermaßen zusammen:Der Bereich hinter Ihrem Fahrzeug wird im Bildschirm angezeigt.Die blauen Umrisslinien, die die Breite des Fahrzeugs (mit Außenspiegeln) darstellen: diese orientieren sich entsprechend der Lenkradposition.Ausgehend von der hinteren Stoßstange stellt die rote Linie 30 cm dar, während die beiden blauen Linien 1 m bzw. 2 m darstellen.
Rückansichten
Legen Sie den Rückwärtsgang ein, um die Kamera in der Heckklappe oder Hecktür einzuschalten.
Die Einparkhilfe hinten vervollständigt die Informationen über das Umfeld des Fahrzeugs.Die Hindernisse können weiter entfernt erscheinen als sie tatsächlich sind.Während der Manöver ist es wichtig, die
Seitenansichten über die Außenspiegel zu kontrollieren.
Fahrbetrieb

257
Proace_Verso_de_Chap06_conduite_ed2019_V02

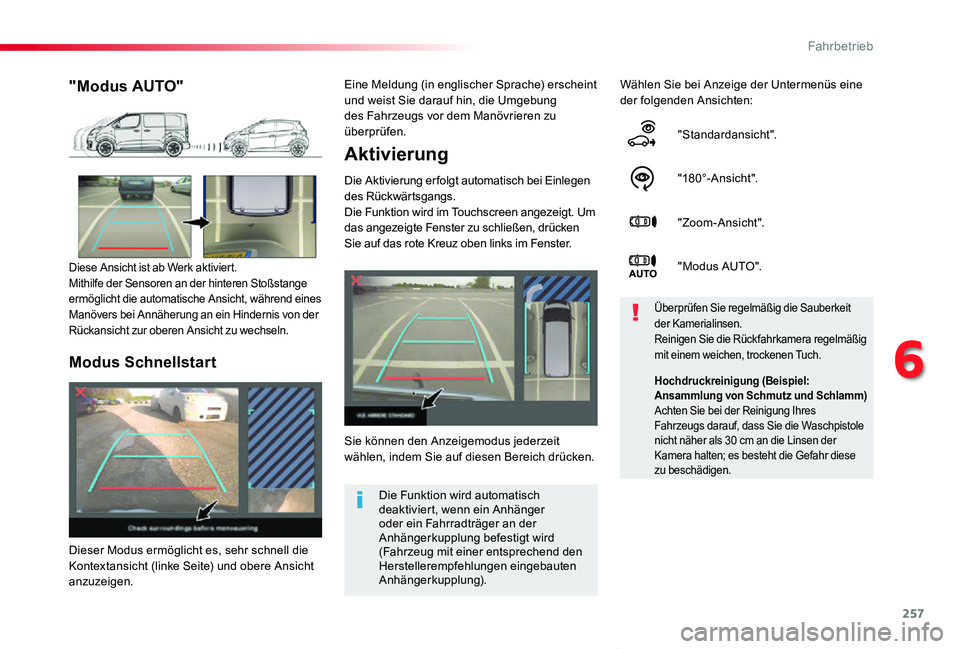

Aktivierung
Die Aktivierung erfolgt automatisch bei Einlegen des Rückwärtsgangs.Die Funktion wird im Touchscreen angezeigt. Um das angezeigte Fenster zu schließen, drücken Sie auf das rote Kreuz oben links im Fenster.
Wählen Sie bei Anzeige der Untermenüs eine der folgenden Ansichten:
"Standardansicht".
"18 0 °- A nsic ht ".
"Zoom-Ansicht".
" M o dus AUTO ".
Sie können den Anzeigemodus jederzeit wählen, indem Sie auf diesen Bereich drücken.
Überprüfen Sie regelmäßig die Sauberkeit der Kamerialinsen.Reinigen Sie die Rückfahrkamera regelmäßig mit einem weichen, trockenen Tuch.
"Modus AUTO"
Diese Ansicht ist ab Werk aktiviert.Mithilfe der Sensoren an der hinteren Stoßstange ermöglicht die automatische Ansicht, während eines Manövers bei Annäherung an ein Hindernis von der Rückansicht zur oberen Ansicht zu wechseln.
Die Funktion wird automatisch deaktiviert, wenn ein Anhänger oder ein Fahrradträger an der Anhängerkupplung befestigt wird (Fahrzeug mit einer entsprechend den Herstellerempfehlungen eingebauten Anhängerkupplung).
Modus Schnellstart
Dieser Modus ermöglicht es, sehr schnell die Kontextansicht (linke Seite) und obere Ansicht anzuzeigen.
Hochdruckreinigung (Beispiel: Ansammlung von Schmutz und Schlamm)Achten Sie bei der Reinigung Ihres Fahrzeugs darauf, dass Sie die Waschpistole nicht näher als 30 cm an die Linsen der Kamera halten; es besteht die Gefahr diese zu beschädigen.
Eine Meldung (in englischer Sprache) erscheint und weist Sie darauf hin, die Umgebung des Fahrzeugs vor dem Manövrieren zu überprüfen.
6
Fahrbetrieb

258
Proace_Verso_de_Chap06_conduite_ed2019_V02

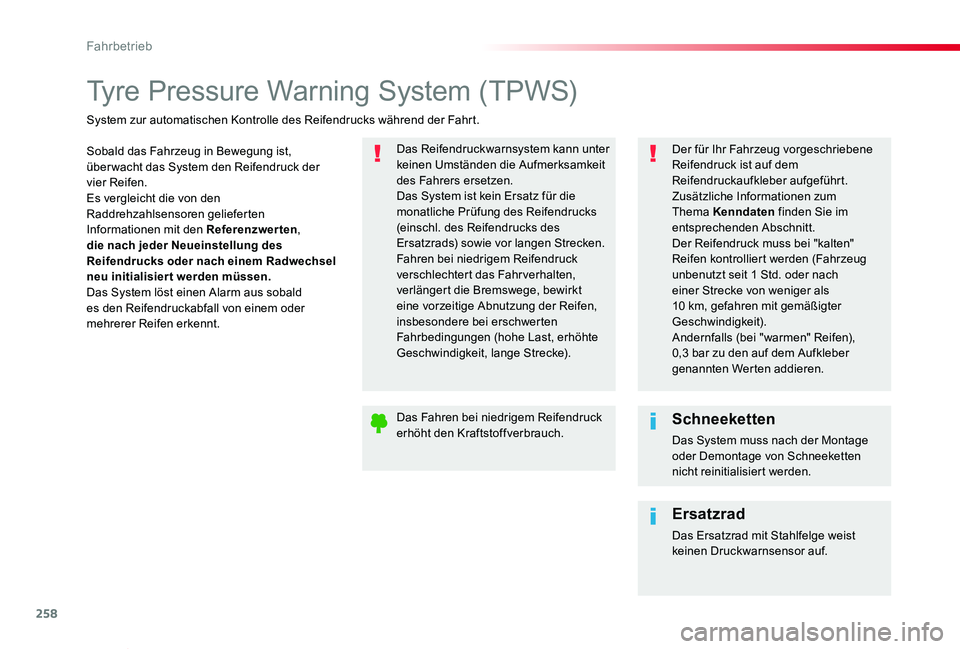

Tyre Pressure Warning System (TPWS)
Sobald das Fahrzeug in Bewegung ist, überwacht das System den Reifendruck der vier Reifen.Es vergleicht die von den Raddrehzahlsensoren gelieferten Informationen mit den Referenzwerten, die nach jeder Neueinstellung des Reifendrucks oder nach einem Radwechsel neu initialisiert werden müssen.Das System löst einen Alarm aus sobald es den Reifendruckabfall von einem oder mehrerer Reifen erkennt.
Das Reifendruckwarnsystem kann unter keinen Umständen die Aufmerksamkeit des Fahrers ersetzen.Das System ist kein Ersatz für die monatliche Prüfung des Reifendrucks (einschl. des Reifendrucks des Ersatzrads) sowie vor langen Strecken.
Fahren bei niedrigem Reifendruck verschlechtert das Fahrverhalten, verlängert die Bremswege, bewirkt eine vorzeitige Abnutzung der Reifen, insbesondere bei erschwerten Fahrbedingungen (hohe Last, erhöhte Geschwindigkeit, lange Strecke).
System zur automatischen Kontrolle des Reifendrucks während der Fahrt.
Der für Ihr Fahrzeug vorgeschriebene Reifendruck ist auf dem Reifendruckaufkleber aufgeführt.Zusätzliche Informationen zum Thema Kenndaten finden Sie im entsprechenden Abschnitt.Der Reifendruck muss bei "kalten" Reifen kontrolliert werden (Fahrzeug unbenutzt seit 1 Std. oder nach einer Strecke von weniger als 10 km, gefahren mit gemäßigter Geschwindigkeit).Andernfalls (bei "warmen" Reifen), 0,3 bar zu den auf dem Aufkleber genannten Werten addieren.
Das Fahren bei niedrigem Reifendruck erhöht den Kraftstoffverbrauch.Schneeketten
Das System muss nach der Montage
oder Demontage von Schneeketten nicht reinitialisiert werden.
Ersatzrad
Das Ersatzrad mit Stahlfelge weist keinen Druckwarnsensor auf.
Fahrbetrieb

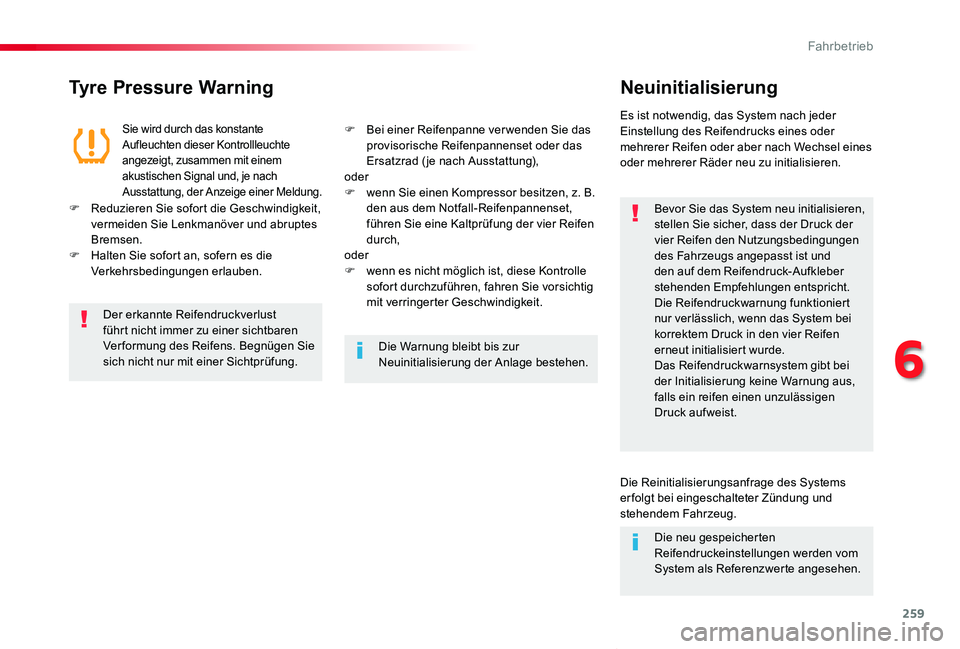

259
Proace_Verso_de_Chap06_conduite_ed2019_V02
Tyre Pressure WarningNeuinitialisierung
Bevor Sie das System neu initialisieren, stellen Sie sicher, dass der Druck der vier Reifen den Nutzungsbedingungen des Fahrzeugs angepasst ist und den auf dem Reifendruck-Aufkleber stehenden Empfehlungen entspricht.Die Reifendruckwarnung funktioniert nur verlässlich, wenn das System bei korrektem Druck in den vier Reifen erneut initialisiert wurde.Das Reifendruckwarnsystem gibt bei der Initialisierung keine Warnung aus, falls ein reifen einen unzulässigen Druck aufweist.
Sie wird durch das konstante Aufleuchten dieser Kontrollleuchte angezeigt, zusammen mit einem akustischen Signal und, je nach Ausstattung, der Anzeige einer Meldung.
Es ist notwendig, das System nach jeder Einstellung des Reifendrucks eines oder mehrerer Reifen oder aber nach Wechsel eines oder mehrerer Räder neu zu initialisieren.
F Reduzieren Sie sofort die Geschwindigkeit, vermeiden Sie Lenkmanöver und abruptes Bremsen.F Halten Sie sofort an, sofern es die Verkehrsbedingungen erlauben.
F Bei einer Reifenpanne verwenden Sie das provisorische Reifenpannenset oder das Ersatzrad ( je nach Ausstattung),oderF wenn Sie einen Kompressor besitzen, z. B. den aus dem Notfall-Reifenpannenset, führen Sie eine Kaltprüfung der vier Reifen durch,oderF wenn es nicht möglich ist, diese Kontrolle sofort durchzuführen, fahren Sie vorsichtig mit verringerter Geschwindigkeit.Der erkannte Reifendruckverlust führt nicht immer zu einer sichtbaren Verformung des Reifens. Begnügen Sie sich nicht nur mit einer Sichtprüfung.Die Warnung bleibt bis zur Neuinitialisierung der Anlage bestehen.
Die Reinitialisierungsanfrage des Systems erfolgt bei eingeschalteter Zündung und stehendem Fahrzeug.
Die neu gespeicherten Reifendruckeinstellungen werden vom System als Referenzwerte angesehen.
6
Fahrbetrieb

260
Proace_Verso_de_Chap06_conduite_ed2019_V02

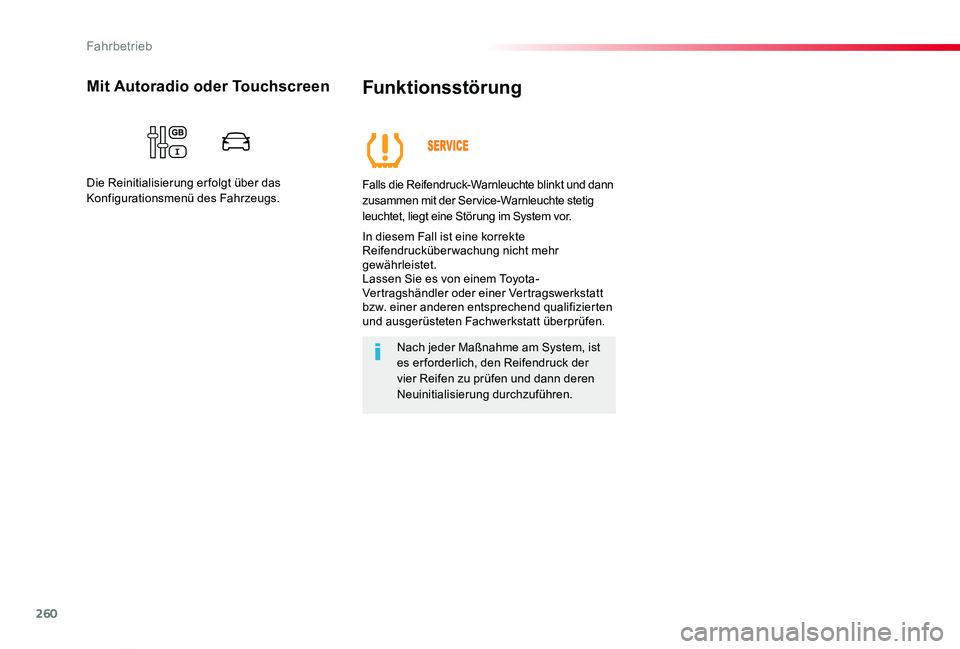

Funktionsstörung
Falls die Reifendruck-Warnleuchte blinkt und dann zusammen mit der Service-Warnleuchte stetig leuchtet, liegt eine Störung im System vor.
In diesem Fall ist eine korrekte Reifendrucküberwachung nicht mehr gewährleistet.Lassen Sie es von einem Toyota-Vertragshändler oder einer Vertragswerkstatt bzw. einer anderen entsprechend qualifizierten und ausgerüsteten Fachwerkstatt überprüfen.
Nach jeder Maßnahme am System, ist es erforderlich, den Reifendruck der vier Reifen zu prüfen und dann deren Neuinitialisierung durchzuführen.
Mit Autoradio oder Touchscreen
Die Reinitialisierung er folgt über das Konfigurationsmenü des Fahrzeugs.
