TOYOTA PROACE VERSO 2020 Instrukcja obsługi (in Polish)

301
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

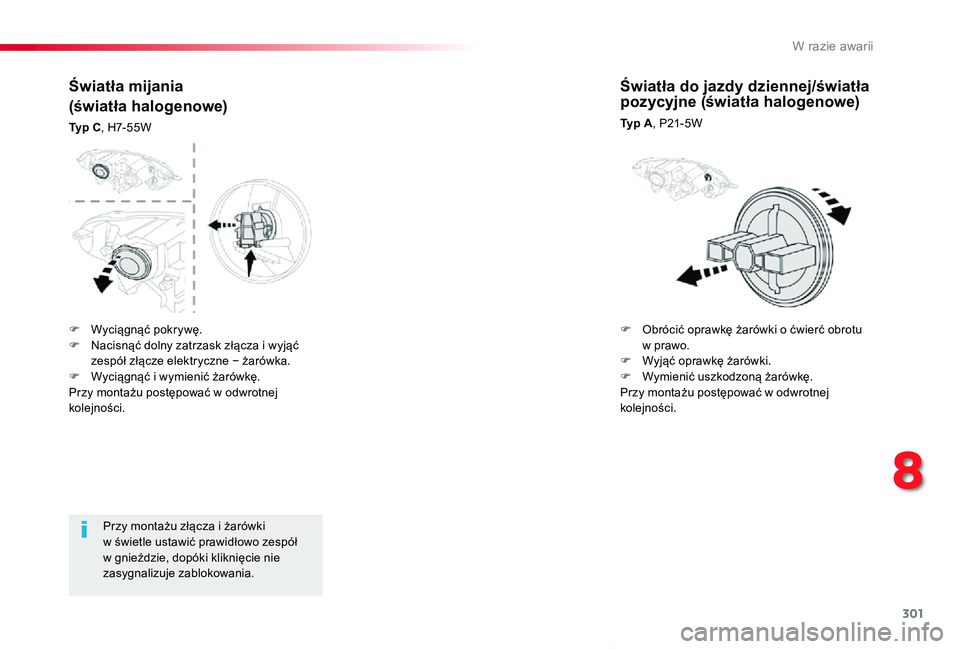

Przy montażu złącza i żarówki w świetle ustawić prawidłowo zespół w gnieździe, dopóki kliknięcie nie zasygnalizuje zablokowania.
Światła mijania
(światła halogenowe)
Ty p C, H7-55W
Światła do jazdy dziennej/światła pozycyjne (światła halogenowe)
Ty p A, P21-5W
F Wyciągnąć pokrywę. F Nacisnąć dolny zatrzask złącza i wyjąć zespół złącze elektryczne − żarówka.F Wyciągnąć i wymienić żarówkę.Przy montażu postępować w odwrotnej kolejności.
F Obrócić oprawkę żarówki o ćwierć obrotu w prawo.F Wyjąć oprawkę żarówki.F Wymienić uszkodzoną żarówkę. Przy montażu postępować w odwrotnej kolejności.
8
W razie awarii

302
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

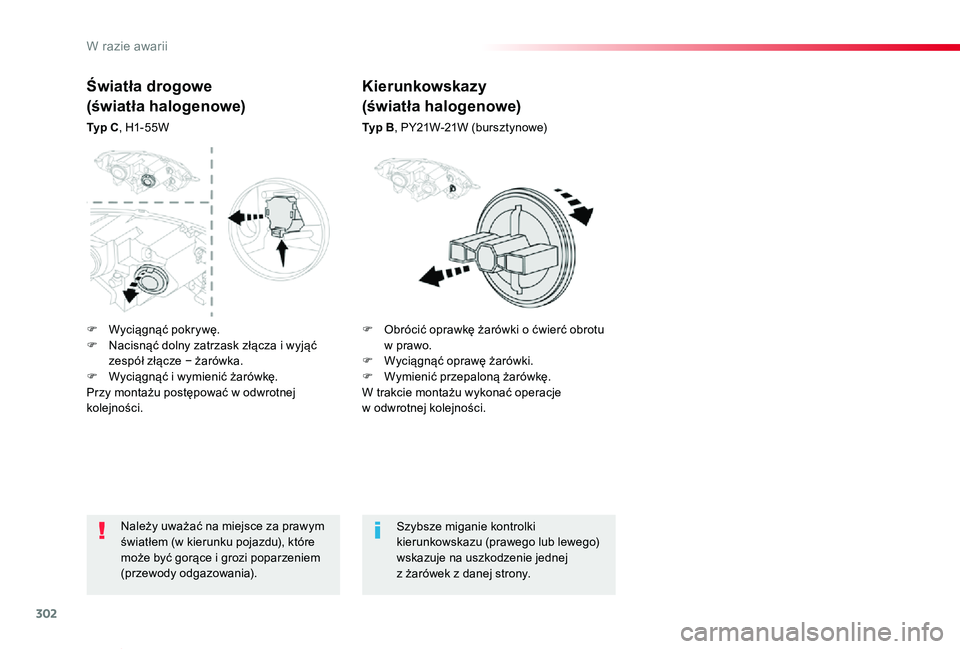

Należy uważać na miejsce za prawym światłem (w kierunku pojazdu), które może być gorące i grozi poparzeniem (przewody odgazowania).
Szybsze miganie kontrolki kierunkowskazu (prawego lub lewego) wskazuje na uszkodzenie jednej z żarówek z danej strony.
Kierunkowskazy
(światła halogenowe)
Ty p B, PY21W-21W (bursztynowe)
Światła drogowe
(światła halogenowe)
Ty p C, H1-55W
F Wyciągnąć pokrywę. F Nacisnąć dolny zatrzask złącza i wyjąć zespół złącze − żarówka.F Wyciągnąć i wymienić żarówkę.Przy montażu postępować w odwrotnej kolejności.
F Obrócić oprawkę żarówki o ćwierć obrotu w prawo.F Wyciągnąć oprawę żarówki.F Wymienić przepaloną żarówkę.W trakcie montażu wykonać operacje w odwrotnej kolejności.
W razie awarii

303
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

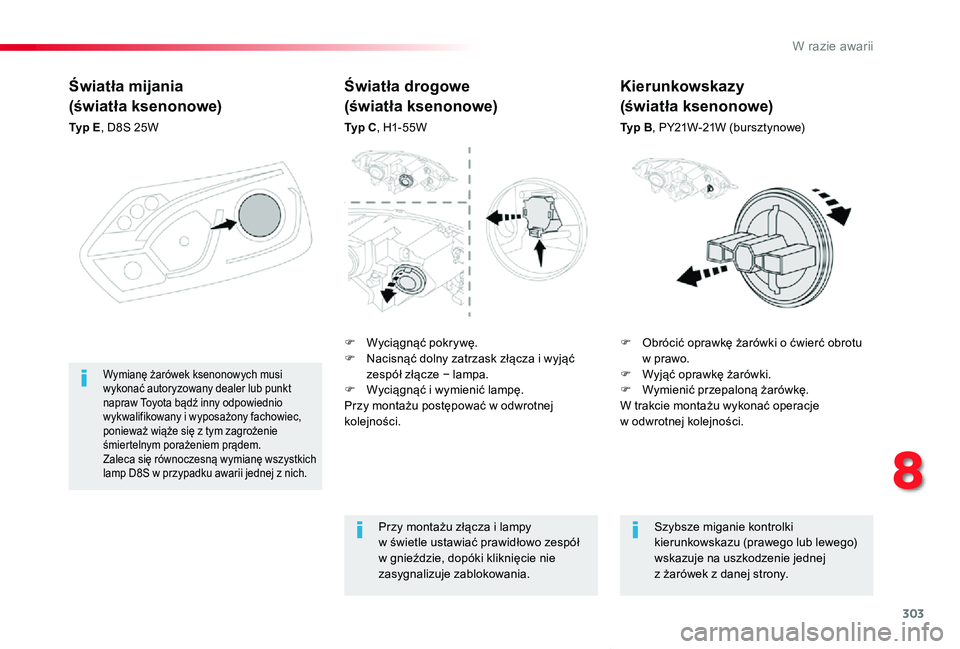

Światła mijania
(światła ksenonowe)
Ty p E, D8S 25W
F Obrócić oprawkę żarówki o ćwierć obrotu w prawo.F Wyjąć oprawkę żarówki.F Wymienić przepaloną żarówkę.W trakcie montażu wykonać operacje w odwrotnej kolejności.
Wymianę żarówek ksenonowych musi wykonać autoryzowany dealer lub punkt napraw Toyota bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec, ponieważ wiąże się z tym zagrożenie śmiertelnym porażeniem prądem.Zaleca się równoczesną wymianę wszystkich lamp D8S w przypadku awarii jednej z nich.
Światła drogowe
(światła ksenonowe)
Ty p C, H1-55W
Przy montażu złącza i lampy w świetle ustawiać prawidłowo zespół w gnieździe, dopóki kliknięcie nie zasygnalizuje zablokowania.
Szybsze miganie kontrolki kierunkowskazu (prawego lub lewego) wskazuje na uszkodzenie jednej z żarówek z danej strony.
Kierunkowskazy
(światła ksenonowe)
Ty p B, PY21W-21W (bursztynowe)
F Wyciągnąć pokrywę. F Nacisnąć dolny zatrzask złącza i wyjąć zespół złącze − lampa.F Wyciągnąć i wymienić lampę.Przy montażu postępować w odwrotnej kolejności.
8
W razie awarii

304
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

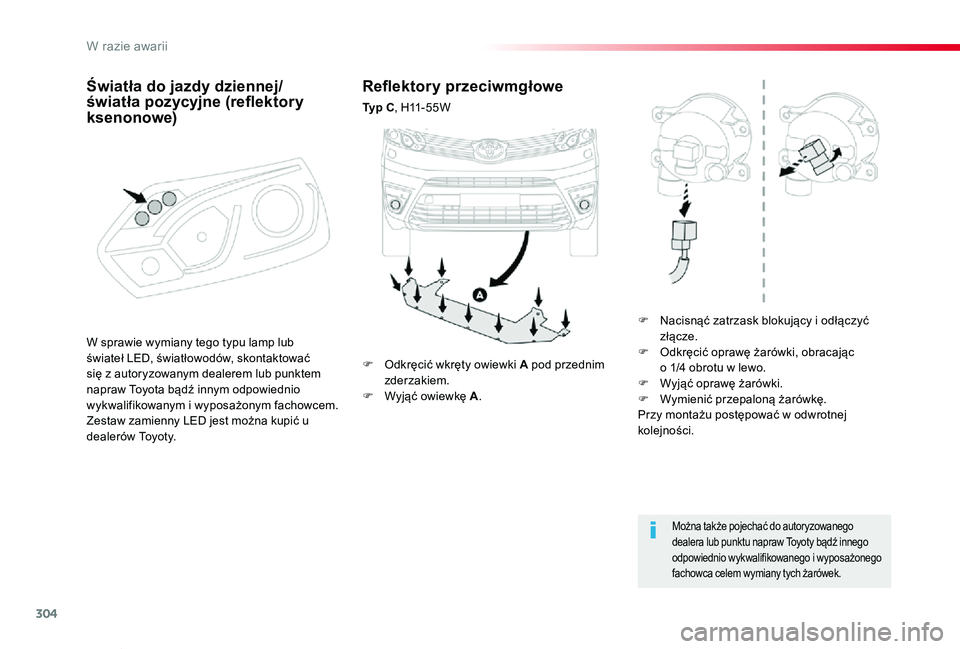

Reflektory przeciwmgłowe
Ty p C, H11-55W
F Nacisnąć zatrzask blokujący i odłączyć złącze.F Odkręcić oprawę żarówki, obracając o 1/4 obrotu w lewo.F Wyjąć oprawę żarówki.F Wymienić przepaloną żarówkę.Przy montażu postępować w odwrotnej kolejności.
Można także pojechać do autoryzowanego dealera lub punktu napraw Toyoty bądź innego odpowiednio wykwalifikowanego i wyposażonego fachowca celem wymiany tych żarówek.
F Odkręcić wkręty owiewki A pod przednim zderzakiem.F Wyjąć owiewkę A.
W sprawie wymiany tego typu lamp lub świateł LED, światłowodów, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyota bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.Zestaw zamienny LED jest można kupić u dealerów Toyoty.
Światła do jazdy dziennej/światła pozycyjne (reflektory ksenonowe)
W razie awarii

305
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

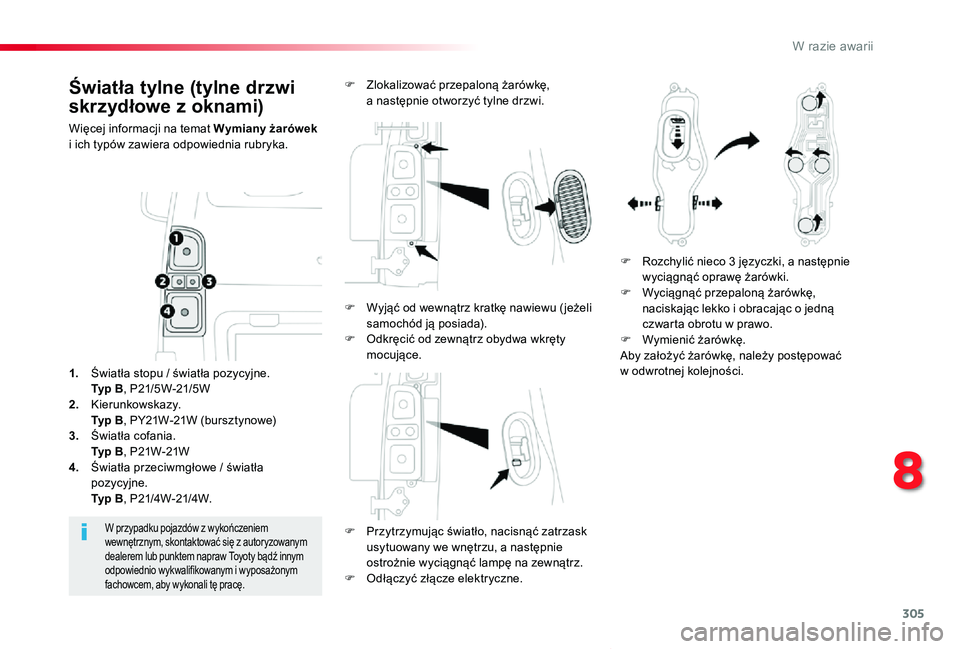

Światła tylne (tylne drzwi
skrzydłowe z oknami)
Więcej informacji na temat Wymiany żarówek i ich typów zawiera odpowiednia rubryka.
F Przytrzymując światło, nacisnąć zatrzask
usytuowany we wnętrzu, a następnie ostrożnie wyciągnąć lampę na zewnątrz.F Odłączyć złącze elektryczne.
W przypadku pojazdów z wykończeniem wewnętrznym, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem, aby wykonali tę pracę.
1. Światła stopu / światła pozycyjne. Ty p B, P21/5W-21/5W2. Kierunkowskazy. Ty p B, PY21W-21W (bursztynowe)3. Światła cofania. Ty p B, P21W-21W4. Światła przeciwmgłowe / światła pozycyjne. Ty p B, P21/4W-21/4W.
F Zlokalizować przepaloną żarówkę, a następnie otworzyć tylne drzwi.
F Rozchylić nieco 3 języczki, a następnie wyciągnąć oprawę żarówki.F Wyciągnąć przepaloną żarówkę, naciskając lekko i obracając o jedną czwarta obrotu w prawo.F Wymienić żarówkę.Aby założyć żarówkę, należy postępować w odwrotnej kolejności.
F Wyjąć od wewnątrz kratkę nawiewu ( jeżeli samochód ją posiada).F Odkręcić od zewnątrz obydwa wkręty mocujące.
8
W razie awarii

306
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

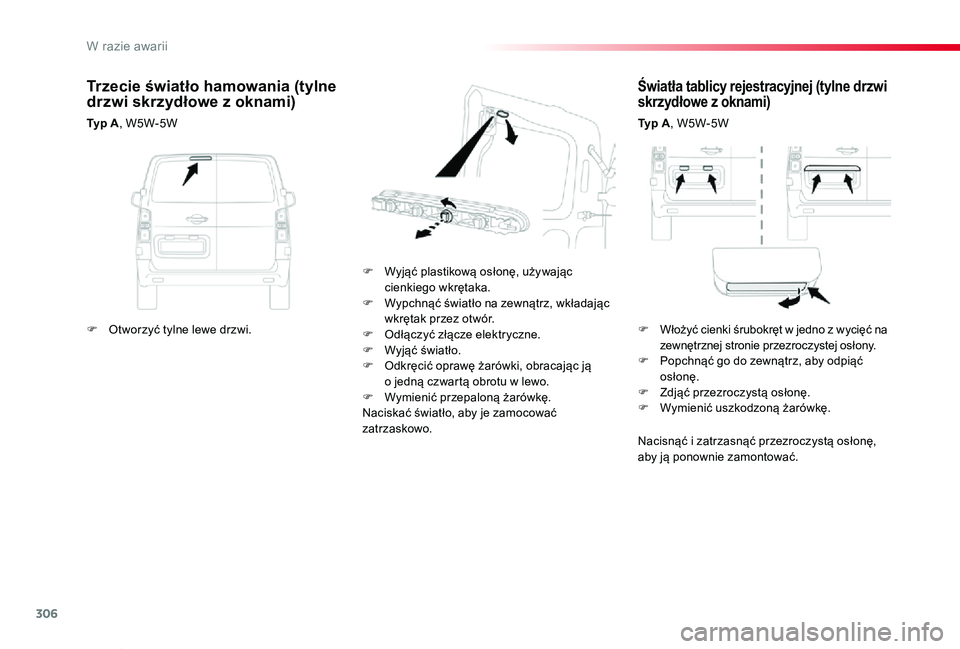

Światła tablicy rejestracyjnej (tylne drzwi skrzydłowe z oknami)
Ty p A, W5W-5W
F Wyjąć plastikową osłonę, używając cienkiego wkrętaka.F Wypchnąć światło na zewnątrz, wkładając wkrętak przez otwór.F Odłączyć złącze elektryczne.F Wyjąć światło.F Odkręcić oprawę żarówki, obracając ją o jedną czwartą obrotu w lewo.F Wymienić przepaloną żarówkę.Naciskać światło, aby je zamocować zatrzaskowo.
Trzecie światło hamowania (tylne drzwi skrzydłowe z oknami)
Ty p A, W5W-5W
Nacisnąć i zatrzasnąć przezroczystą osłonę, aby ją ponownie zamontować.
F Otworzyć tylne lewe drzwi.F Włożyć cienki śrubokręt w jedno z wycięć na zewnętrznej stronie przezroczystej osłony.F Popchnąć go do zewnątrz, aby odpiąć osłonę.F Zdjąć przezroczystą osłonę.F Wymienić uszkodzoną żarówkę.
W razie awarii

307
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

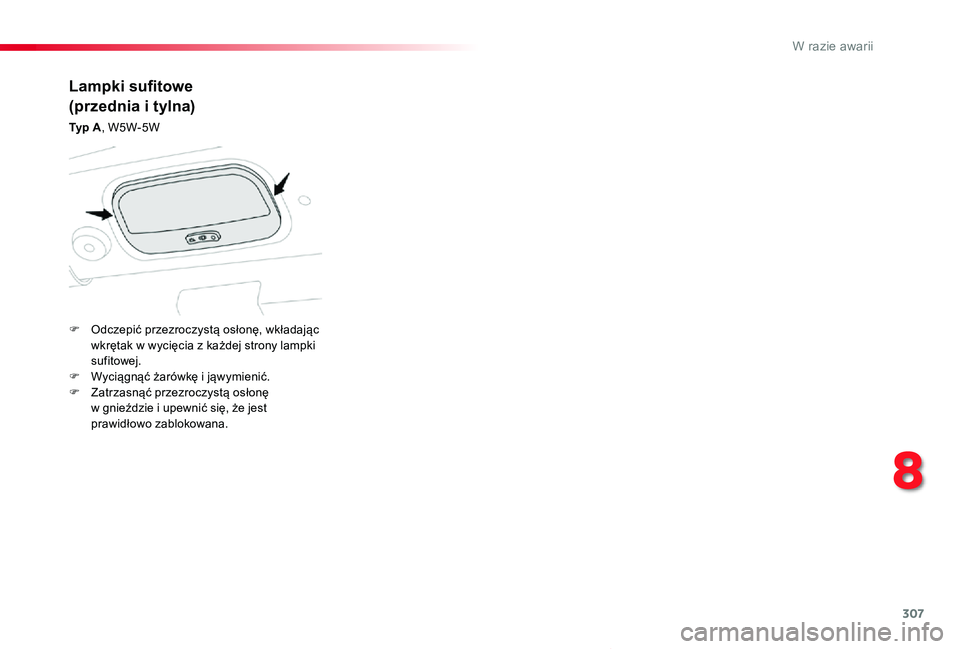

Lampki sufitowe
(przednia i tylna)
Ty p A, W5W-5W
F Odczepić przezroczystą osłonę, wkładając wkrętak w wycięcia z każdej strony lampki sufitowej.F Wyciągnąć żarówkę i jąwymienić.F Zatrzasnąć przezroczystą osłonę w gnieździe i upewnić się, że jest prawidłowo zablokowana.
8
W razie awarii

308
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

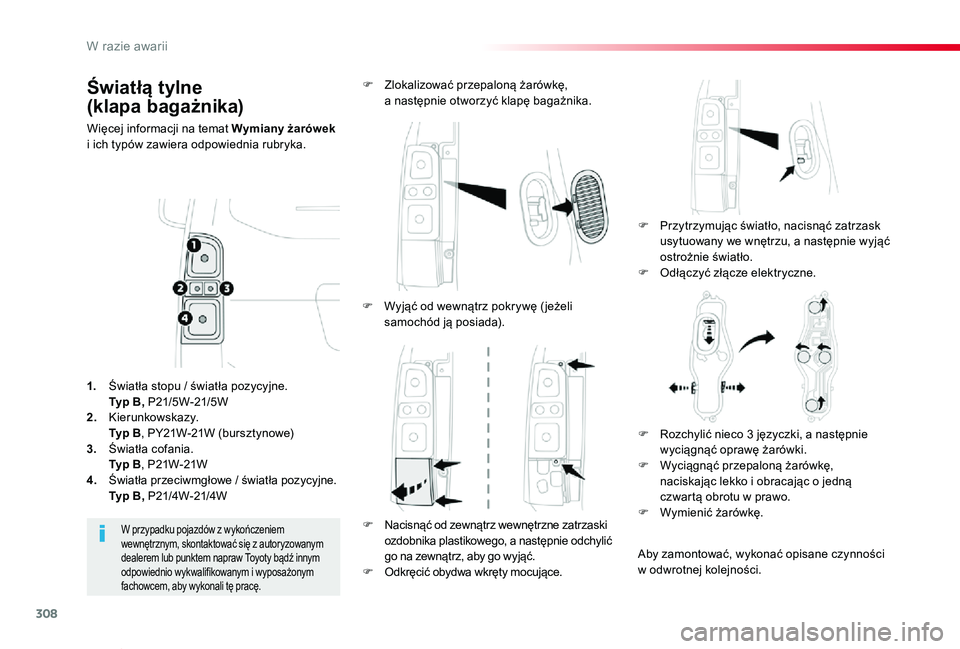

Światłą tylne
(klapa bagażnika)
Więcej informacji na temat Wymiany żarówek i ich typów zawiera odpowiednia rubryka.
F Przytrzymując światło, nacisnąć zatrzask usytuowany we wnętrzu, a następnie wyjąć
ostrożnie światło.F Odłączyć złącze elektryczne.
F Zlokalizować przepaloną żarówkę, a następnie otworzyć klapę bagażnika.
W przypadku pojazdów z wykończeniem wewnętrznym, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem, aby wykonali tę pracę.
1. Światła stopu / światła pozycyjne. Typ B, P21/5W-21/5W2. Kierunkowskazy. Ty p B, PY21W-21W (bursztynowe)
3. Światła cofania. Ty p B, P21W-21W4. Światła przeciwmgłowe / światła pozycyjne. Typ B, P21/4W-21/4W
F Wyjąć od wewnątrz pokrywę ( jeżeli samochód ją posiada).
F Nacisnąć od zewnątrz wewnętrzne zatrzaski ozdobnika plastikowego, a następnie odchylić go na zewnątrz, aby go wyjąć.F Odkręcić obydwa wkręty mocujące.
F Rozchylić nieco 3 języczki, a następnie wyciągnąć oprawę żarówki.F Wyciągnąć przepaloną żarówkę, naciskając lekko i obracając o jedną czwartą obrotu w prawo.F Wymienić żarówkę.
Aby zamontować, wykonać opisane czynności w odwrotnej kolejności.
W razie awarii

309
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

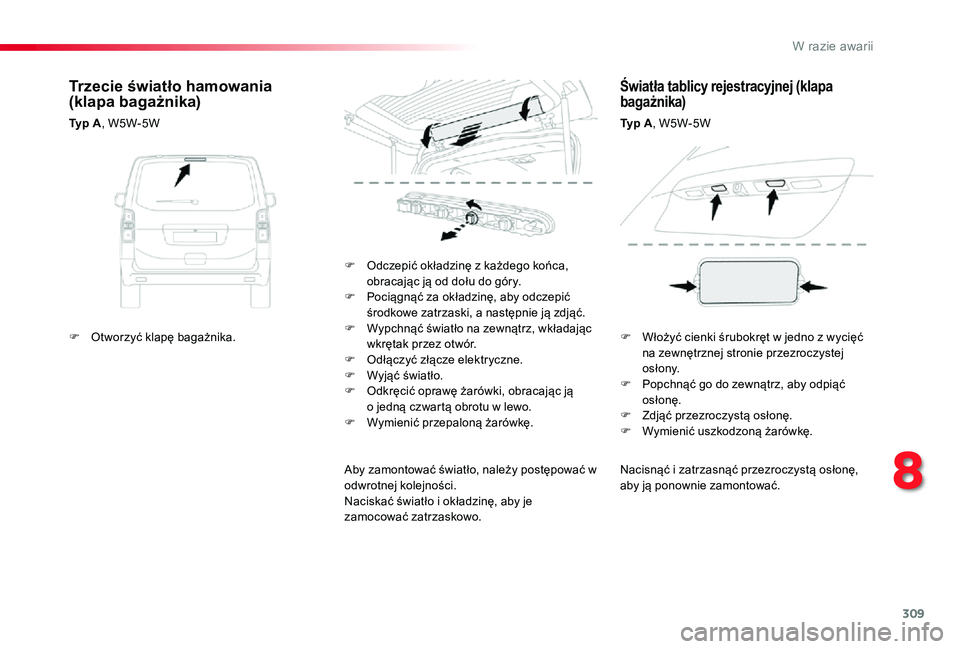

Nacisnąć i zatrzasnąć przezroczystą osłonę, aby ją ponownie zamontować.
F Odczepić okładzinę z każdego końca, obracając ją od dołu do góry.F Pociągnąć za okładzinę, aby odczepić środkowe zatrzaski, a następnie ją zdjąć.F Wypchnąć światło na zewnątrz, wkładając wkrętak przez otwór.F Odłączyć złącze elektryczne.F Wyjąć światło.F Odkręcić oprawę żarówki, obracając ją o jedną czwartą obrotu w lewo.F Wymienić przepaloną żarówkę.
Aby zamontować światło, należy postępować w odwrotnej kolejności.Naciskać światło i okładzinę, aby je zamocować zatrzaskowo.
Trzecie światło hamowania (klapa bagażnika)
Ty p A, W5W-5W
Światła tablicy rejestracyjnej (klapa bagażnika)
Ty p A, W5W-5W
F Otworzyć klapę bagażnika.F Włożyć cienki śrubokręt w jedno z wycięć na zewnętrznej stronie przezroczystej osłony.F Popchnąć go do zewnątrz, aby odpiąć osłonę.F Zdjąć przezroczystą osłonę.F Wymienić uszkodzoną żarówkę.
8
W razie awarii

310
Proace-Verso_pl_Chap08_En-cas-de-panne_ed01-2019

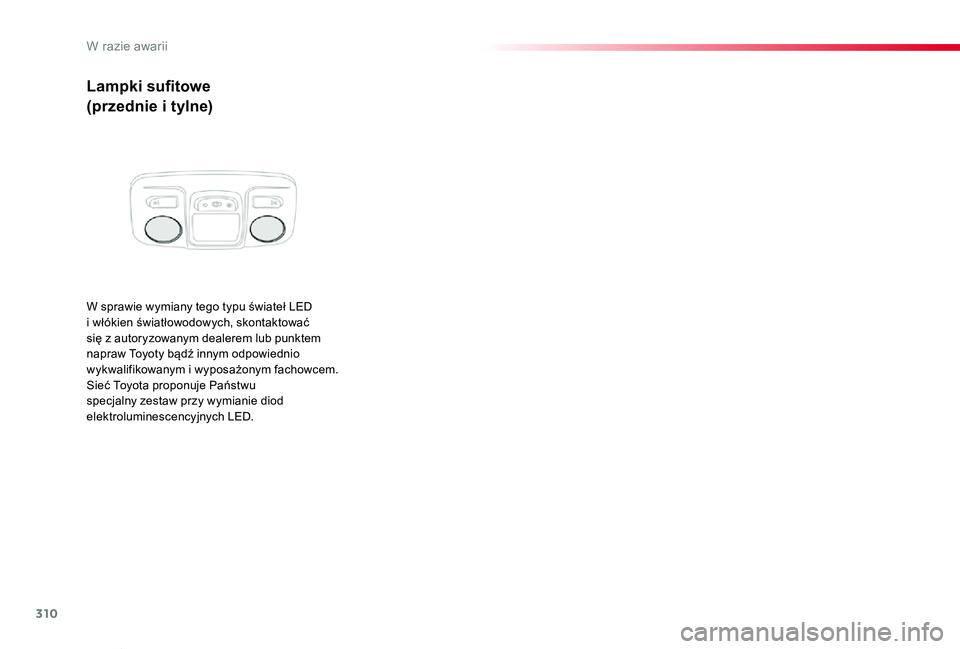

Lampki sufitowe
(przednie i tylne)
W sprawie wymiany tego typu świateł LED i włókien światłowodowych, skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.Sieć Toyota proponuje Państwu specjalny zestaw przy wymianie diod elektroluminescencyjnych LED.
