TOYOTA PROACE VERSO 2020 Instrukcja obsługi (in Polish)

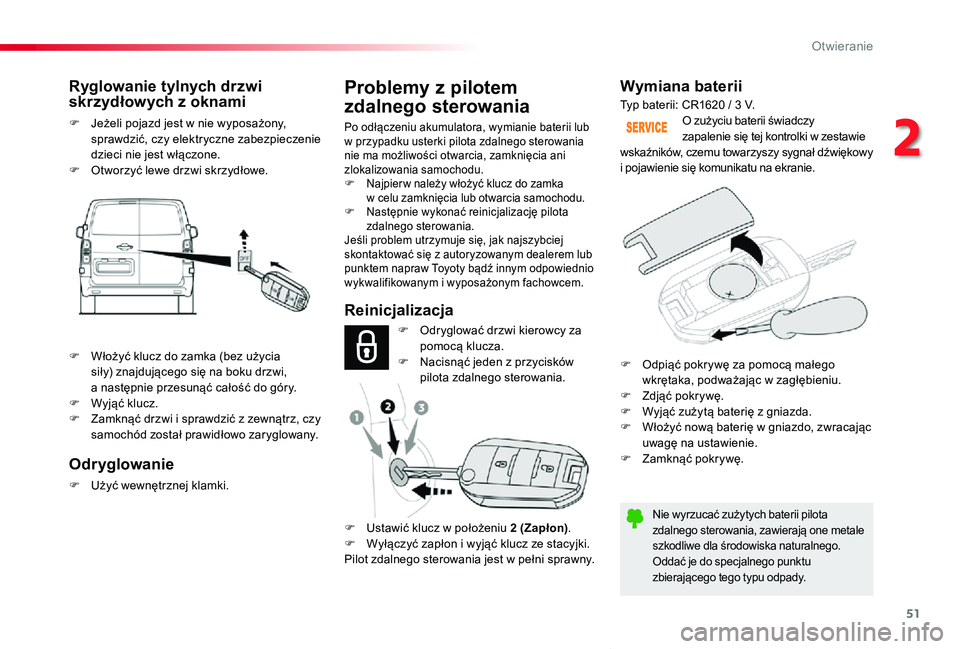

51
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Wymiana baterii
Nie wyrzucać zużytych baterii pilota zdalnego sterowania, zawierają one metale szkodliwe dla środowiska naturalnego.Oddać je do specjalnego punktu zbierającego tego typu odpady.
O zużyciu baterii świadczy zapalenie się tej kontrolki w zestawie wskaźników, czemu towarzyszy sygnał dźwiękowy i pojawienie się komunikatu na ekranie.
Reinicjalizacja
Ryglowanie tylnych drzwi skrzydłowych z oknami
F Jeżeli pojazd jest w nie wyposażony, sprawdzić, czy elektryczne zabezpieczenie dzieci nie jest włączone.F Otworzyć lewe drzwi skrzydłowe.
Typ baterii: CR1620 / 3 V.
F Odryglować drzwi kierowcy za pomocą klucza.F Nacisnąć jeden z przycisków pilota zdalnego sterowania.
F Ustawić klucz w położeniu 2 (Zapłon).F Wyłączyć zapłon i wyjąć klucz ze stacyjki.Pilot zdalnego sterowania jest w pełni sprawny.
Odr yglowanie
F Użyć wewnętrznej klamki.
Problemy z pilotem
zdalnego sterowania
Po odłączeniu akumulatora, wymianie baterii lub w przypadku usterki pilota zdalnego sterowania nie ma możliwości otwarcia, zamknięcia ani zlokalizowania samochodu.F Najpier w należy włożyć klucz do zamka w celu zamknięcia lub otwarcia samochodu.F Następnie wykonać reinicjalizację pilota zdalnego sterowania.Jeśli problem utrzymuje się, jak najszybciej skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
F Włożyć klucz do zamka (bez użycia siły) znajdującego się na boku drzwi, a następnie przesunąć całość do góry.F Wyjąć klucz.F Zamknąć drzwi i sprawdzić z zewnątrz, czy samochód został prawidłowo zaryglowany.
F Odpiąć pokrywę za pomocą małego wkrętaka, podważając w zagłębieniu.F Zdjąć pokrywę.F Wyjąć zużytą baterię z gniazda.F Włożyć nową baterię w gniazdo, zwracając uwagę na ustawienie.F Zamknąć pokrywę.
2
Otwieranie

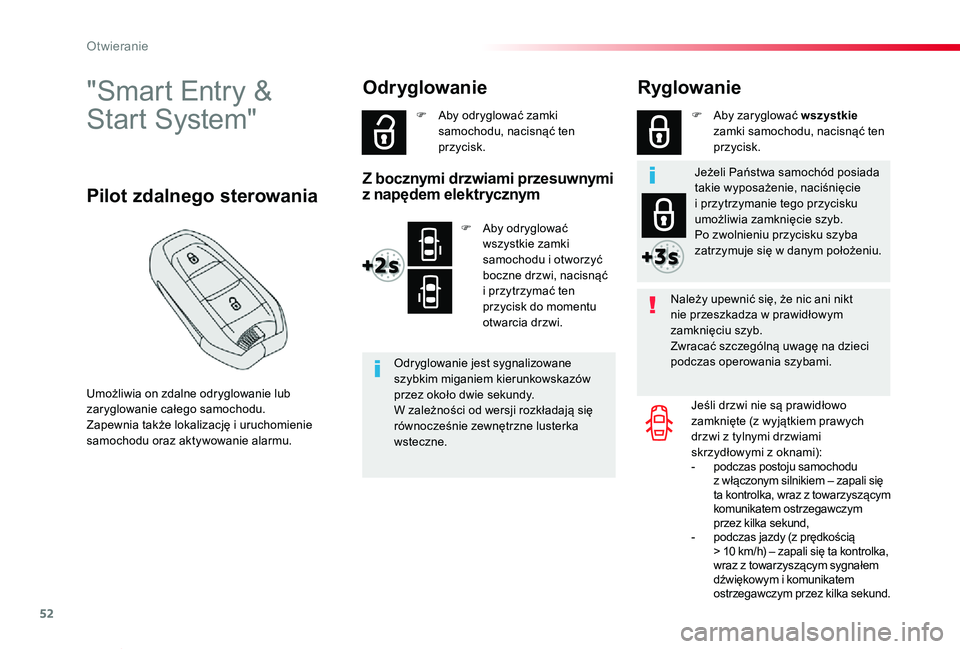

52
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
"Smart Entry &
Start System"
Umożliwia on zdalne odryglowanie lub zaryglowanie całego samochodu.Zapewnia także lokalizację i uruchomienie samochodu oraz aktywowanie alarmu.
Pilot zdalnego sterowania
Ryglowanie
Należy upewnić się, że nic ani nikt nie przeszkadza w prawidłowym zamknięciu szyb.Zwracać szczególną uwagę na dzieci podczas operowania szybami.
Jeśli drzwi nie są prawidłowo zamknięte (z wyjątkiem prawych drzwi z tylnymi drzwiami skrzydłowymi z oknami):- podczas postoju samochodu z włączonym silnikiem – zapali się ta kontrolka, wraz z towarzyszącym komunikatem ostrzegawczym przez kilka sekund,- podczas jazdy (z prędkością > 10 km/h) – zapali się ta kontrolka, wraz z towarzyszącym sygnałem dźwiękowym i komunikatem ostrzegawczym przez kilka sekund.
F Aby zaryglować wszystkie zamki samochodu, nacisnąć ten przycisk.
F Aby odryglować zamki samochodu, nacisnąć ten przycisk.
Z bocznymi drzwiami przesuwnymi z napędem elektrycznym
F Aby odryglować wszystkie zamki samochodu i otworzyć boczne drzwi, nacisnąć i przytrzymać ten przycisk do momentu otwarcia drzwi.
Odryglowanie jest sygnalizowane szybkim miganiem kierunkowskazów przez około dwie sekundy.W zależności od wersji rozkładają się równocześnie zewnętrzne lusterka wsteczne.
Odryglowanie
Jeżeli Państwa samochód posiada takie wyposażenie, naciśnięcie i przytrzymanie tego przycisku umożliwia zamknięcie szyb. Po zwolnieniu przycisku szyba zatrzymuje się w danym położeniu.
Otwieranie

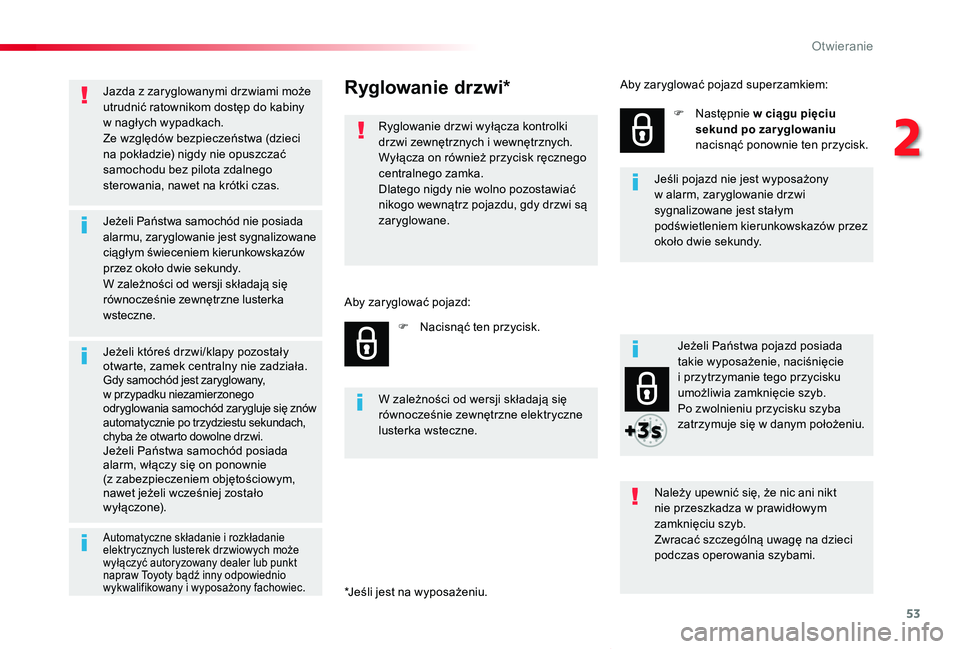

53
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Jazda z zaryglowanymi drzwiami może utrudnić ratownikom dostęp do kabiny w nagłych wypadkach.Ze względów bezpieczeństwa (dzieci na pokładzie) nigdy nie opuszczać samochodu bez pilota zdalnego sterowania, nawet na krótki czas.
Jeżeli Państwa samochód nie posiada alarmu, zaryglowanie jest sygnalizowane ciągłym świeceniem kierunkowskazów przez około dwie sekundy.W zależności od wersji składają się równocześnie zewnętrzne lusterka wsteczne.
Jeżeli któreś drzwi/klapy pozostały otwarte, zamek centralny nie zadziała.Gdy samochód jest zaryglowany, w przypadku niezamierzonego odr yglowania samochód zar ygluje się znów automatycznie po trzydziestu sekundach, chyba że otwarto dowolne drzwi.Jeżeli Państwa samochód posiada alarm, włączy się on ponownie (z zabezpieczeniem objętościowym, nawet jeżeli wcześniej zostało wyłączone).
Jeżeli Państwa pojazd posiada takie wyposażenie, naciśnięcie i przytrzymanie tego przycisku umożliwia zamknięcie szyb. Po zwolnieniu przycisku szyba zatrzymuje się w danym położeniu.
Ryglowanie drzwi*
Ryglowanie drzwi wyłącza kontrolki drzwi zewnętrznych i wewnętrznych.Wyłącza on również przycisk ręcznego centralnego zamka.Dlatego nigdy nie wolno pozostawiać nikogo wewnątrz pojazdu, gdy drzwi są zaryglowane.
F Nacisnąć ten przycisk.
F Następnie w ciągu pięciu sekund po zar yglowaniu nacisnąć ponownie ten przycisk.
Należy upewnić się, że nic ani nikt nie przeszkadza w prawidłowym zamknięciu szyb.Zwracać szczególną uwagę na dzieci
podczas operowania szybami.
W zależności od wersji składają się równocześnie zewnętrzne elektryczne lusterka wsteczne.
Jeśli pojazd nie jest wyposażony w alarm, zaryglowanie drzwi sygnalizowane jest stałym podświetleniem kierunkowskazów przez około dwie sekundy.
Aby zaryglować pojazd:
*Jeśli jest na wyposażeniu.
Aby zaryglować pojazd superzamkiem:
Automatyczne składanie i rozkładanie elektrycznych lusterek drzwiowych może wyłączyć autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
2
Otwieranie

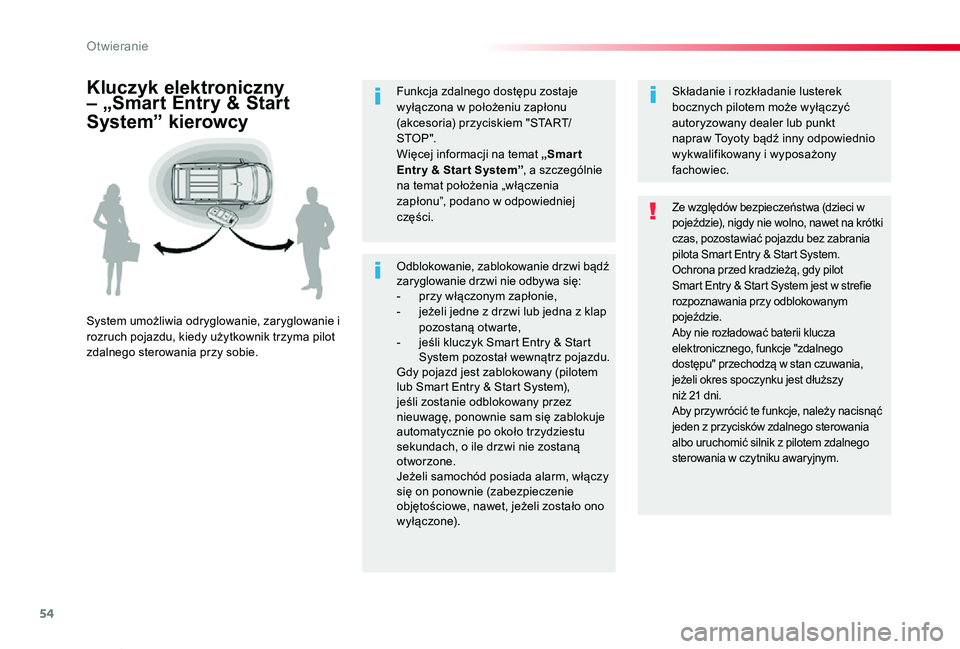

54
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Odblokowanie, zablokowanie drzwi bądź zaryglowanie drzwi nie odbywa się:- przy włączonym zapłonie,- jeżeli jedne z drzwi lub jedna z klap pozostaną otwarte,- jeśli kluczyk Smart Entry & Start System pozostał wewnątrz pojazdu.Gdy pojazd jest zablokowany (pilotem lub Smart Entry & Start System), jeśli zostanie odblokowany przez nieuwagę, ponownie sam się zablokuje automatycznie po około trzydziestu sekundach, o ile drzwi nie zostaną otworzone.Jeżeli samochód posiada alarm, włączy się on ponownie (zabezpieczenie objętościowe, nawet, jeżeli zostało ono wyłączone).
Kluczyk elektroniczny – „Smart Entry & Start
System” kierowcy
System umożliwia odryglowanie, zaryglowanie i rozruch pojazdu, kiedy użytkownik trzyma pilot zdalnego sterowania przy sobie.
Ze względów bezpieczeństwa (dzieci w pojeździe), nigdy nie wolno, nawet na krótki czas, pozostawiać pojazdu bez zabrania pilota Smart Entry & Start System.Ochrona przed kradzieżą, gdy pilot Smart Entry & Start System jest w strefie rozpoznawania przy odblokowanym pojeździe.Aby nie rozładować baterii klucza elektronicznego, funkcje "zdalnego dostępu" przechodzą w stan czuwania, jeżeli okres spoczynku jest dłuższy niż 21 dni.Aby przywrócić te funkcje, należy nacisnąć jeden z przycisków zdalnego sterowania albo uruchomić silnik z pilotem zdalnego
sterowania w czytniku awaryjnym.
Składanie i rozkładanie lusterek bocznych pilotem może wyłączyć autoryzowany dealer lub punkt napraw Toyoty bądź inny odpowiednio wykwalifikowany i wyposażony fachowiec.
Funkcja zdalnego dostępu zostaje wyłączona w położeniu zapłonu (akcesoria) przyciskiem "START/STO P ".Więcej informacji na temat „Smar t Entr y & Star t System”, a szczególnie na temat położenia „włączenia zapłonu”, podano w odpowiedniej części.
Otwieranie

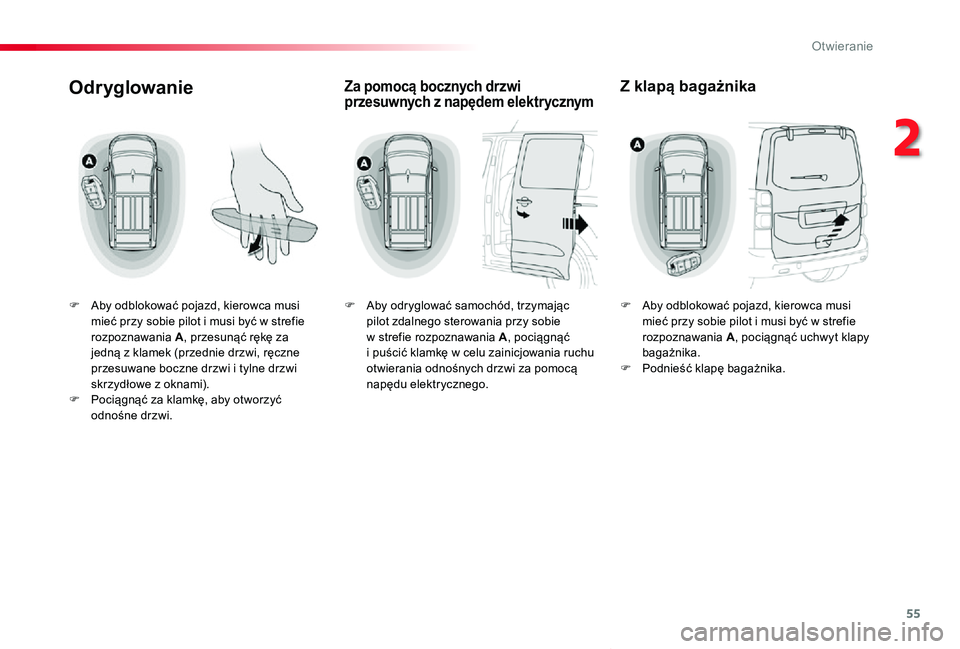

55
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Odryglowanie
F Aby odblokować pojazd, kierowca musi mieć przy sobie pilot i musi być w strefie rozpoznawania A, przesunąć rękę za jedną z klamek (przednie drzwi, ręczne przesuwane boczne drzwi i tylne drzwi skrzydłowe z oknami).F Pociągnąć za klamkę, aby otworzyć odnośne drzwi.
Za pomocą bocznych drzwi przesuwnych z napędem elektrycznym
F Aby odryglować samochód, trzymając pilot zdalnego sterowania przy sobie w strefie rozpoznawania A, pociągnąć i puścić klamkę w celu zainicjowania ruchu otwierania odnośnych drzwi za pomocą napędu elektrycznego.
Z klapą bagażnika
F Aby odblokować pojazd, kierowca musi mieć przy sobie pilot i musi być w strefie rozpoznawania A, pociągnąć uchwyt klapy bagażnika.F Podnieść klapę bagażnika.
2
Otwieranie

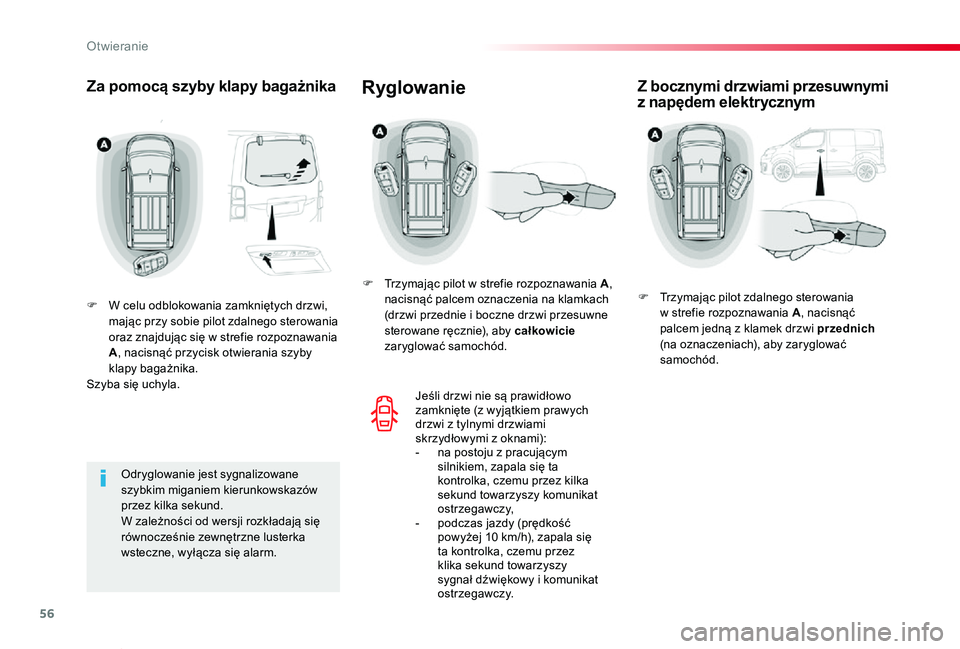

56
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Za pomocą szyby klapy bagażnika
F W celu odblokowania zamkniętych drzwi, mając przy sobie pilot zdalnego sterowania oraz znajdując się w strefie rozpoznawania A, nacisnąć przycisk otwierania szyby klapy bagażnika.Szyba się uchyla.
Odryglowanie jest sygnalizowane szybkim miganiem kierunkowskazów przez kilka sekund.W zależności od wersji rozkładają się równocześnie zewnętrzne lusterka wsteczne, wyłącza się alarm.
Z bocznymi drzwiami przesuwnymi z napędem elektrycznymRyglowanie
F Trzymając pilot w strefie rozpoznawania A, nacisnąć palcem oznaczenia na klamkach (drzwi przednie i boczne drzwi przesuwne sterowane ręcznie), aby całkowicie zaryglować samochód.
Jeśli drzwi nie są prawidłowo zamknięte (z wyjątkiem prawych drzwi z tylnymi drzwiami skrzydłowymi z oknami):- na postoju z pracującym silnikiem, zapala się ta kontrolka, czemu przez kilka sekund towarzyszy komunikat ostrzegawczy,- podczas jazdy (prędkość powyżej 10 km/h), zapala się ta kontrolka, czemu przez klika sekund towarzyszy sygnał dźwiękowy i komunikat ostrzegawczy.
F Trzymając pilot zdalnego sterowania w strefie rozpoznawania A, nacisnąć palcem jedną z klamek drzwi przednich (na oznaczeniach), aby zaryglować samochód.
Otwieranie

57
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Upewnić się, że nic ani nikt nie uniemożliwia prawidłowego zamknięcia szyb.Podczas zamykania i otwierania szyb zwracać szczególną uwagę na dzieci.
W zależności od wyposażenia przytrzymanie naciśniętego przycisku ryglowania umożliwia zamykanie szyb. Po zwolnieniu przycisku szyba zatrzymuje się w danym położeniu.
Z tylnymi drzwiami skrzydłowymi z oknami
F Trzymając pilot zdalnego sterowania w strefie rozpoznawania A, nacisnąć przycisk ryglowania lewych drzwi, aby zaryglować samochód.
Z klapą bagażnika
F Aby zablokować pojazd, kierowca musi mieć przy sobie pilot i musi być w strefie rozpoznawania A, nacisnąć kontrolkę blokowania klapy bagażnika.
Jazda z zaryglowanymi drzwiami może utrudnić ratownikom dostęp do kabiny w razie wypadku.
Jeżeli samochód nie jest wyposażony w alarm, zaryglowanie jest sygnalizowane ciągłym świeceniem kierunkowskazów przez około dwie sekundy.W zależności od wersji równocześnie składają się zewnętrzne lusterka wsteczne.
2
Otwieranie

58
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Ryglowanie drzwi*
Ryglowanie drzwi wyłącza kontrolki drzwi zewnętrznych i wewnętrznych.Wyłącza on również przycisk ręcznego centralnego zamka.Dlatego nigdy nie wolno pozostawiać nikogo wewnątrz pojazdu, gdy drzwi są zaryglowane.
*Jeśli jest na wyposażeniu.
F Aby całkowicie zaryglować samochód, trzymając pilot w strefie rozpoznawania A, nacisnąć palcem oznaczenia jednej z klamek (drzwi przednie i boczne drzwi przesuwne sterowane ręcznie).F Aby zaryglować samochód superzamkiem, w ciągu pięciu sekund nacisnąć
ponownie na oznaczeniach.
F Aby całkowicie zaryglować samochód, trzymając pilot w strefie rozpoznawania A, nacisnąć palcem jedną z klamek przednich drzwi (na oznaczeniach).F Aby zaryglować samochód superzamkiem, w ciągu pięciu sekund nacisnąć ponownie na oznaczeniach.
Z bocznymi drzwiami przesuwnymi z napędem elektrycznymZ tylnymi drzwiami skrzydłowymi z oknami
F Trzymając pilot zdalnego sterowania w strefie rozpoznawania A, nacisnąć przycisk ryglowania lewych drzwi, aby zaryglować samochód.F Aby zaryglować pojazd, ponownie nacisnąć kontrolkę w ciągu pięciu sekund.
Otwieranie

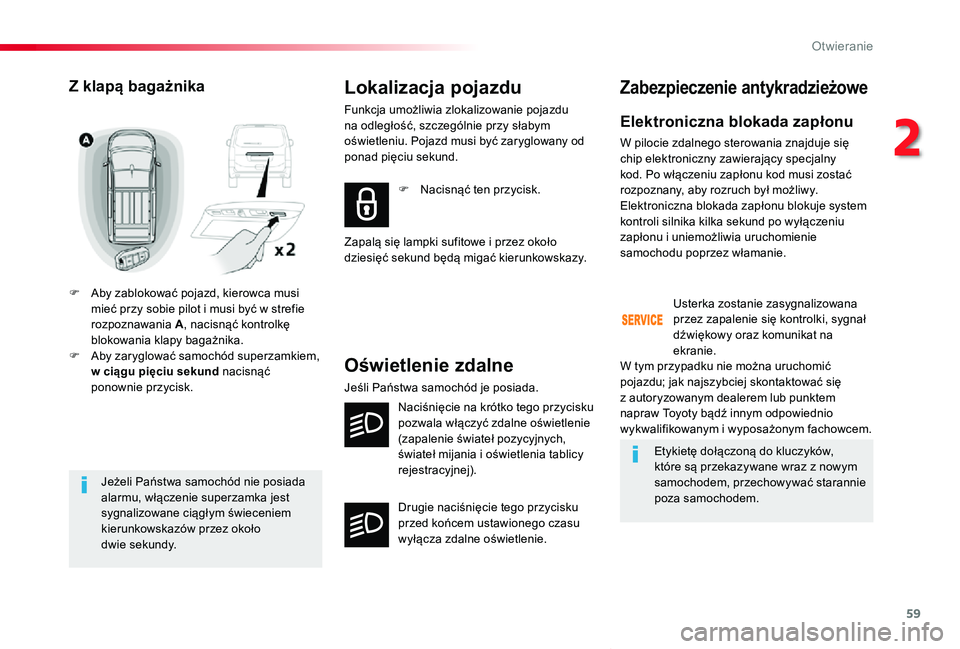

59
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Jeżeli Państwa samochód nie posiada alarmu, włączenie superzamka jest sygnalizowane ciągłym świeceniem kierunkowskazów przez około dwie sekundy.
Z klapą bagażnika
F Aby zablokować pojazd, kierowca musi mieć przy sobie pilot i musi być w strefie rozpoznawania A, nacisnąć kontrolkę blokowania klapy bagażnika.F Aby zaryglować samochód superzamkiem, w ciągu pięciu sekund nacisnąć ponownie przycisk.
Lokalizacja pojazdu
Funkcja umożliwia zlokalizowanie pojazdu na odległość, szczególnie przy słabym oświetleniu. Pojazd musi być zaryglowany od ponad pięciu sekund.
F Nacisnąć ten przycisk.
Zapalą się lampki sufitowe i przez około
dziesięć sekund będą migać kierunkowskazy.
Oświetlenie zdalne
Jeśli Państwa samochód je posiada.
Naciśnięcie na krótko tego przycisku pozwala włączyć zdalne oświetlenie (zapalenie świateł pozycyjnych, świateł mijania i oświetlenia tablicy rejestracyjnej).
Drugie naciśnięcie tego przycisku przed końcem ustawionego czasu wyłącza zdalne oświetlenie.
Zabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W pilocie zdalnego sterowania znajduje się chip elektroniczny zawierający specjalny kod. Po włączeniu zapłonu kod musi zostać rozpoznany, aby rozruch był możliwy.Elektroniczna blokada zapłonu blokuje system kontroli silnika kilka sekund po wyłączeniu zapłonu i uniemożliwia uruchomienie samochodu poprzez włamanie.
Usterka zostanie zasygnalizowana przez zapalenie się kontrolki, sygnał dźwiękowy oraz komunikat na ekranie.W tym przypadku nie można uruchomić pojazdu; jak najszybciej skontaktować się z autoryzowanym dealerem lub punktem napraw Toyoty bądź innym odpowiednio wykwalifikowanym i wyposażonym fachowcem.
Etykietę dołączoną do kluczyków, które są przekazywane wraz z nowym samochodem, przechowywać starannie poza samochodem.
2
Otwieranie

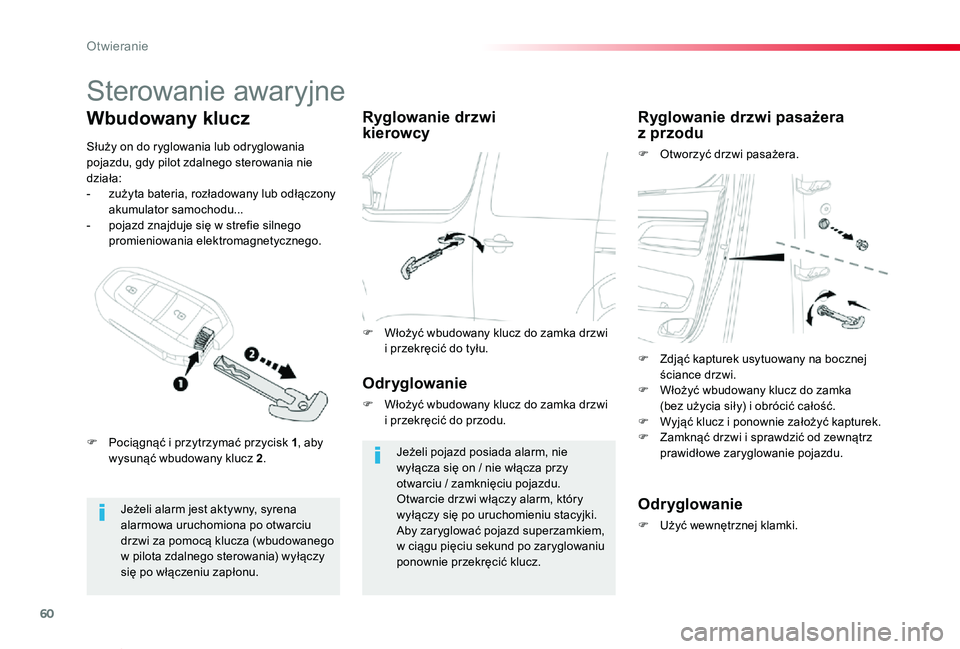

60
Proace-Verso_pl_Chap02_ouvertures_ed01-2019
Sterowanie awaryjne
Jeżeli alarm jest aktywny, syrena alarmowa uruchomiona po otwarciu drzwi za pomocą klucza (wbudowanego w pilota zdalnego sterowania) wyłączy się po włączeniu zapłonu.
Wbudowany kluczRyglowanie drzwi kierowcy
Odr yglowanie
F Włożyć wbudowany klucz do zamka drzwi i przekręcić do przodu.
Jeżeli pojazd posiada alarm, nie wyłącza się on / nie włącza przy otwarciu / zamknięciu pojazdu.Otwarcie drzwi włączy alarm, który wyłączy się po uruchomieniu stacyjki.Aby zaryglować pojazd superzamkiem, w ciągu pięciu sekund po zaryglowaniu ponownie przekręcić klucz.
Ryglowanie drzwi pasażera z przodu
F Otworzyć drzwi pasażera.
Odr yglowanie
F Użyć wewnętrznej klamki.
Służy on do ryglowania lub odryglowania pojazdu, gdy pilot zdalnego sterowania nie działa:- zużyta bateria, rozładowany lub odłączony akumulator samochodu...- pojazd znajduje się w strefie silnego promieniowania elektromagnetycznego.
F Pociągnąć i przytrzymać przycisk 1, aby wysunąć wbudowany klucz 2.
F Zdjąć kapturek usytuowany na bocznej ściance drzwi.F Włożyć wbudowany klucz do zamka (bez użycia siły) i obrócić całość.F Wyjąć klucz i ponownie założyć kapturek.F Zamknąć drzwi i sprawdzić od zewnątrz prawidłowe zaryglowanie pojazdu.
F Włożyć wbudowany klucz do zamka drzwi i przekręcić do tyłu.
Otwieranie
