F Hekt av av dekslet ved å trekke øvre venstre kant, deretter høyre,F Frigjør dekslet helt.
Ikke defektDefekt
Ta n g
Tilgang til verktøy
F Ta tangen tangen ut fra rommet den ligger i.
Tangen er plassert på baksiden av dekslet til sikringsboksen, som er montert i dashbordstolpen.
Før du skifter sikringen, er det nødvendig:F å kjenne årsaken til feilen og utbedre den,F å slå av alle elektriske forbrukere,F å sette bilen i ro og slå av tenningen,F å finne den defekte sikringen ved hjelp av plassering og oversikt over sikringer som står oppført på de neste sidene.

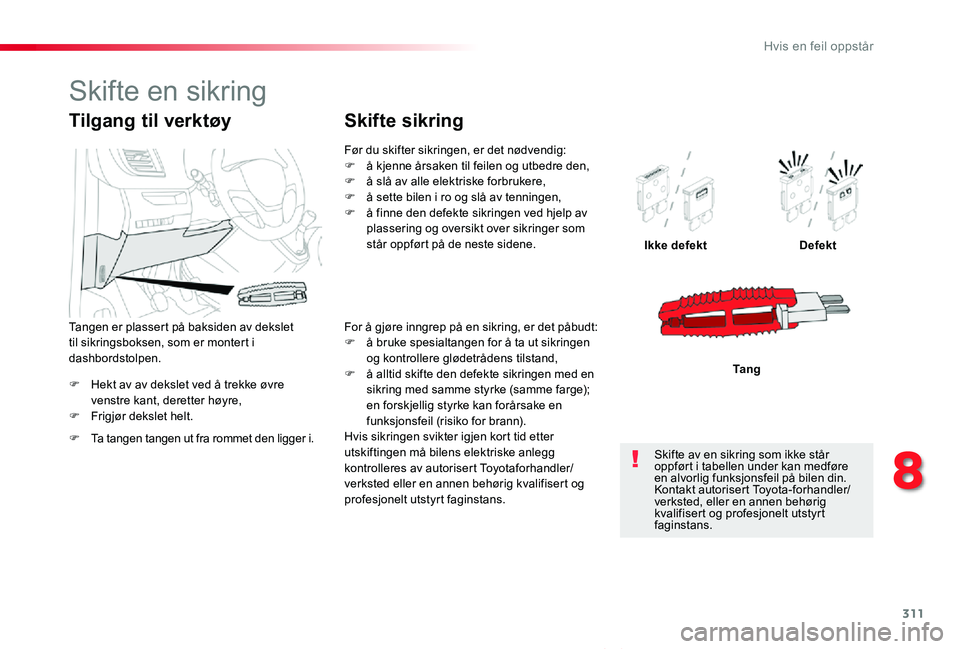

Skifte sikring
For å gjøre inngrep på en sikring, er det påbudt:F å bruke spesialtangen for å ta ut sikringen og kontrollere glødetrådens tilstand,F å alltid skifte den defekte sikringen med en sikring med samme styrke (samme farge); en forskjellig styrke kan forårsake en funksjonsfeil (risiko for brann).Hvis sikringen svikter igjen kort tid etter utskiftingen må bilens elektriske anlegg kontrolleres av autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Skifte av en sikring som ikke står oppført i tabellen under kan medføre en alvorlig funksjonsfeil på bilen din. Kontakt autorisert Toyota-forhandler/verksted, eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Skifte en sikring
8
Hvis en feil oppstår

312
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
Toyota frasier seg ethvert ansvar for utgifter som skyldes installering av tilbehør som ikke føres eller anbefales av Toyota eller som ikke er blitt installert etter deres anvisninger. Dette gjelder spesielt når forbruket for alle de ekstra tilkoblede apparatene overskrider 10 milliampere.
Installering av elektrisk tilbehør
Den elektriske kretsen i bilen din er beregnet på å fungere med standard- eller ekstrautstyr.Før det monteres annet elektrisk utstyr eller tilbehør på ditt kjøretøy, kontakt autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
For ytterligere informasjon om montering av tilhengerfeste eller et utstyr for TA XI, kontakt Toyota.

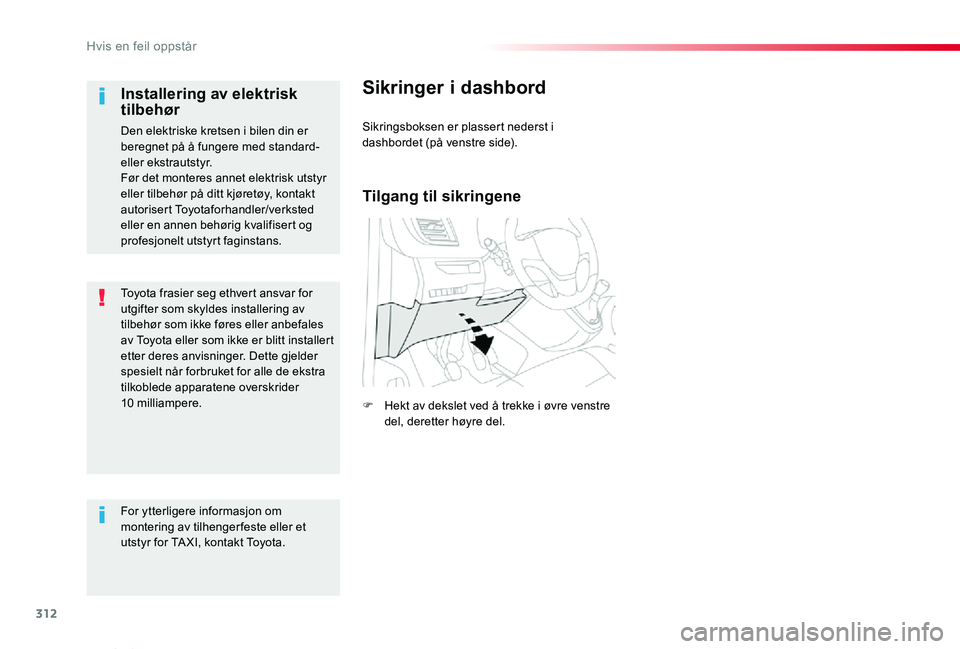

Sikringer i dashbord
Sikringsboksen er plassert nederst i dashbordet (på venstre side).
Tilgang til sikringene
F Hekt av dekslet ved å trekke i øvre venstre del, deretter høyre del.
Hvis en feil oppstår

313
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
Sikring n r.Styrke (A)Funksjoner
F110Elektrisk servostyring, clutchkontakt
F415Horn.
F520Pumpe vindusspyler foran/bak.
F620Pumpe vindusspyler foran/bak.
F71012 V- tilbehørskontakt bak.
F820Vindusvisker bak, enkel eller dobbel.
F10/F1130Innvendige og utvendige dørlåser, foran og bak.
F1310Betjening av klimaanlegg foran, betjening av radio, girspak, headup-display.
F145Alarm, ER A-GLONASS nødanropssystem.
F175Instrumentpanel.
F193Betjeninger ved rattet.
F213"Smart nøkkelfri adgang og startsystem" eller tenningsbryter.
F223Regn- og lyssensor, multifunksjonelt detekteringskamera.
F235Indikator for sikkerhetsbelter som ikke festes, eller som åpnes.
F245Berøringsskjerm, ryggekamera og parkeringsassistanse.
F255Kollisjonsputer.
F2920Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
F3115Bilradio (+ batteri)
F321512 V-uttak for tilbehør foran.
F345System for over våkinga av dødsoner, elektrisk betjening av utvendige speil.
F355Varmedyser, regulering av lyktenes høyde.
F365Dørlampe bak.
Versjon 1 (Eco)
Sikringene som beskrives under varierer, avhengig av bilens utstyrsnivå.
8
Hvis en feil oppstår

314
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
Sikring n r.Styrke (A)Funksjoner
F13"Smart nøkkelfri adgang og startsystem" eller tenningsbryter.
F55Berøringsskjerm, ryggekamera og parkeringsassistanse.
F710Betjening av klimaanlegg bak, Hi-Fi forsterker.
F820Vindusvisker bak, enkel eller dobbel.
F10/F1130Innvendige og utvendige dørlåser, foran og bak.
F123Alarm.
F171012 V-tilbehørskontak bak.
F185ERA-GLONASS emergency call system
F213Dørlampe bak.
F223Lys i hanskerom, taklamper bak.
F235System for over våking av dødvinkler, elektrisk betjening av utvendige speil.
F245Betjeninger ved rattet.
F255Regulering av lyskasternes høyde.
F263Indikatorer for ikke-fastspenten sikkerhetsbelter eller belter som åpnes.
F273Regn- og lyssensor, multifunksjonelt detekteringskamera.
F2810Betjening av klimaanlegg foran, betjening av radio, girspak, headup-display.
F30A eller B15Bilradio (+ batteri).
F315Kollisjonsputer.
F331512 V-tilbehørskontakt foran.
F355Instrumentpanel.
F3620Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
Versjon 2 (Full)
Sikringene som beskrives under varierer, avhengig av bilens utstyrsnivå.
Hvis en feil oppstår

315
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019

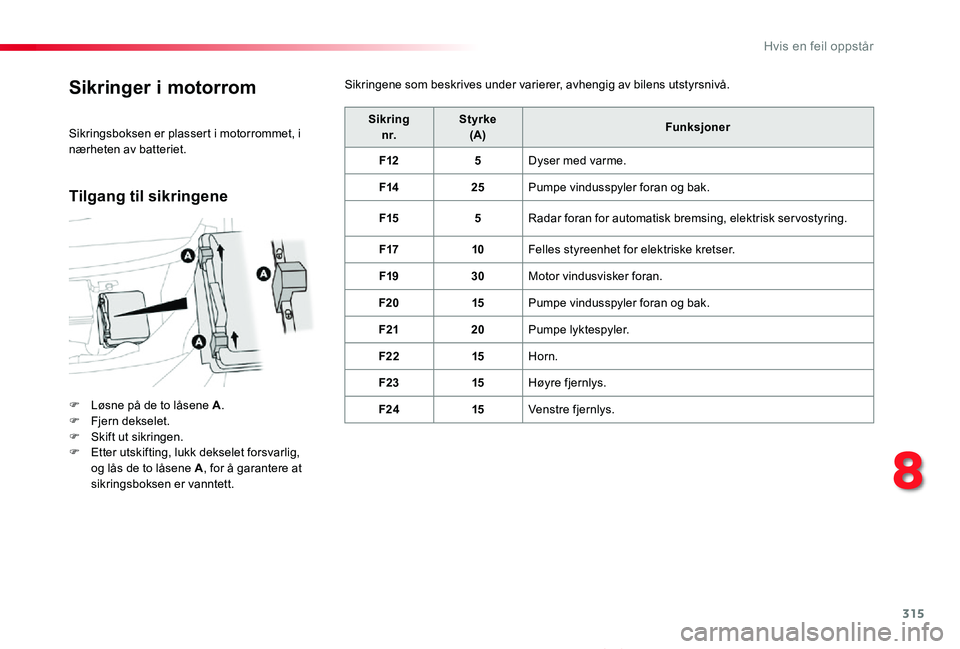

Sikringer i motorrom
F Løsne på de to låsene A.F Fjern dekselet.F Skift ut sikringen.F Etter utskifting, lukk dekselet forsvarlig, og lås de to låsene A, for å garantere at sikringsboksen er vanntett.
Sikringn r.Styrke(A)Funksjoner
F125Dyser med varme.
F1425Pumpe vindusspyler foran og bak.
F155Radar foran for automatisk bremsing, elektrisk servostyring.
F1710Felles styreenhet for elektriske kretser.
F1930Motor vindusvisker foran.
F2015Pumpe vindusspyler foran og bak.
F2120Pumpe lyktespyler.
F2215Horn.
F2315Høyre fjernlys.
F2415Venstre fjernlys.
Sikringsboksen er plassert i motorrommet, i nærheten av batteriet.
Sikringene som beskrives under varierer, avhengig av bilens utstyrsnivå.
Tilgang til sikringene
8
Hvis en feil oppstår

316
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
Batteri 12 VBatteriet er plassert i motorrommet.F Åpne først panseret ved hjelp av hendelen inne i kupeen, og deretter med hendelen på utsiden,F Fest støttestaget til panseret,
Tilgang til batteriet
Fremgangsmåte for å starte motoren ved hjelp av et annet batteri, eller for å lade opp et utladet batteri.
Generelt
Startbatterier med bly
Før du håndterer batteriet, beskytt øyne og ansikt.Enhver arbeidsoperasjon på batteriet skal skje i et godt ventilert lokale, fjernt fra åpne flammer eller gnistkilder, dette for å unngå enhver risiko for eksplosjon og brann.Vask hendene godt når du er ferdig.
Versjoner utstyrt med Stop & Start består av et 12V-blybatteri som har spesiell teknologi og spesielle spesifikasjoner.Utskiftingen må kun utføres av autorisert Toyotaforhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Skyv ikke en bil for å prøve å starte motoren hvis den har en automatisk girkasse.
Batteriene inneholder skadelige substanser som svovelsyre og bly.De skal avhendes etter gjeldende lovbestemmer, og skal under ingen omstendigheter kastes med husholdsningsavfall.Lever inn brukte batterier på spesielle innsamlingssteder.
For ytterligere informasjon om Panser og Motor, se de(t) tilhørende avsnitt.
F Fjern plastdekslet for å få tilgang til p o l e n (+) .Batteripolen (-) er ikke tilgjengelig.Det er et jordingspunkt foran på bilen.
Hvis en feil oppstår

317
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
Starte ved hjelp av et annet
batteri
Motoren må aldri startes under tilkobling av batterilader.Bruk aldri en batteribooster med 24 V eller mer.Kontroller på forhånd at hjelpebatteriet har en nominell spenning på 12 V og en kapasitet som minst tilsvarer kapasiteten til det utladede batteriet.De to bilene må ikke være i kontakt med hverandre.Skru av alt utstyr som trekker strøm i de to bilene (bilradio, vindusviskere, lys, ...).Påse at startkablene ikke kommer i
nærheten av de bevegelige delene i motoren (vifte, rem, ...).Koble ikke fra (+) polen når motoren går.
F Løft opp plastdekslet over (+) polen, dersom bilen er utstyrt med et slikt deksel.F Koble den røde kabelen til (+) polen på det utladede batteriet A (ved den bøyde metalledelen) og deretter til (+) polen på hjelpebatteriet B eller batteriboosteren.F Koble den ene enden av den grønne eller sorte kabelen til (-) polen på hjelpebatteriet B eller batteriboosteren (eller til punktet med jordingsforbindelse på giverbilen).F Koble den andre enden av den grønne eller sorte kabelen til jordingspunktet C på bilen som har utladet batteri.
F Start motoren på giverbilen, og la den gå i noen minutter.F Påvirk starteren på bilen med utladet batteri og la motoren gå.
Dersom motoren ikke starter umiddelbart, slå av tenningen og vent i noen sekunder før du forsøker på nytt.
Dersom batteriet på bilen din er utladet, kan bilen startes ved hjelp av et annet batteri (eksternt, eller på en annen bil), og ved hjelp av startkabler, eller ved hjelp av en batteribooster.
Visse funksjoner, som Stop & Start, er ikke tilgjengelige så lenge batteriet ikke har nådd et tilstrekkelig ladenivå.
F Vent til motoren går regelmessig på tomgang og frakoble deretter kabelene i motsatt rekkefølge av tilkoblingen.F Sett plastdekslet tilbake på (+) polen, dersom bilen er utstyrt med et slikt deksel.F La motoren gå, mens bilen kjører eller står stille, og det i minst 30 minutter slik at batteriet lades opp tilstrekkelig.
8
Hvis en feil oppstår

318
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
For at batteriet skal vare så lenge som mulig, må ladenivået holdes på et tilstrekkelig nivå.I visse tilfeller kan det være nødvendig å lade batteriet:- dersom du hovedsakelig kjører korte turer,- dersom bilen skal stå uten å brukes i flere u ke r.Kontakt autorisert Toyota-forhandler/verksted, eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.
Lade opp batteriet med en
batterilader
F Skru av tenningen.F Skru av alt utstyr som trekker strøm (bilradio, lys, vindusviskere, ...).
Dersom du vurderer å lade batteriet på bilen selv, må du utelukkende bruke batterilader som er kompatibel med blybatterier, med en nominell spenning på 12 V.
Overhold bruksinstruksjonene som gis av fabrikanten av laderen.Snu aldri om på polene.
Forsøk aldri å lade et frosset batteri. Det er risiko for eksplosjon.Hvis batteriet har vært frosset må det undersøkes av autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans, som vil påse at de innvendige komponentene ikke er kommet til skade og at batterikassen ikke er sprukket, som kan føre til lekkasje av giftig, etsende og korroderende syre.
Denne etiketten betyr at man kun skal bruke 12V-lader for ikke å risikere uopprettelige skader på det elektriske utstyret knyttet til Stop & Start.
Det er ikke nødvendig å koble fra batteriet.
F Skru av laderen B før du kobler kablene til batteriet, for å unngå farlige gnister.F Sjekk at kablene til laderen er i god stand.F Dersom bilen er utstyrt med et plastdeksel over polen (+), løft opp dette.
F Koble kablene til laderen B til på følgende måte:- den røde (+) kabelen til (+) polen på batteriet A,- den sorte (-) kabelen til godspunktet C på bilen.F Når ladingen er over, skru av laderen B før du kobler kablene far batteriet A.
Hvis en feil oppstår

319
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019
Bruk ikke makt ved å trykke på platen, for hvis klemmen er feil plassert, er låsing ikke mulig. Begynn på nytt.
Frakobling av batteriet
For å holde ladenivået tilstrekkelig for start av motoren, anbefales det å koble fra batteriet dersom bilen skal stå lenge uten å brukes.Før du kobler fra batteriet:F lukk alle åpninger (dører, koffertlokk, vinduer, tak),F skru av alt utstyr som trekker strøm (bilradio, vindusviskere, lys, ...),F skru av tenningen og vent i fire minutter.Når du har fått tilgang til batteriet, koble fra (+) polen.
Pol med hurtiglåsing
Frakobling av polen (+)
F Løft platen A helt opp for å låse opp klemmen B.
Etter tilbakekobling av batteriet
Tilbakekobling av polen (+)
F Plasser den åpne klemmen B til kabelen på (+) polen på batteriet.F Trykk loddrett på klemmen for å plassere den riktig mot batteriet.F Lås klemmen ved å senke platen A.
Etter at batteriet har blitt tilbakekoblet, sett på tenningen og vent i 1 minutt før du starter bilen for å være sikker på at alle elektroniske systemer har blitt initialisert. Dersom det forekommer funksjonsfeil etter dette, kontakt -forhandlernett eller et.Hvis ete mindre problem imidlertid vedvarer etter denne operasjonen, kontakt autorisert Toyota-forhandler/verksted eller en annen behørig kvalifisert og profesjonelt utstyrt faginstans.Se korresponderende avsnitt, og foreta reinitialiseringen selv (avhengig av versjon):- nøkkelen med fjernkontroll,- de elektriske vindusheverne,- dato og klokkeslett,- forhåndsinnstilte radiostasjoner.
Under reisen etter at motoren har blitt startet første gang, kan det hende at Stop & Start ikke virker som det skal.Funksjonen vil da igjen være tilgjengelig
etter at bilen har stått vedvarende i ro. Varigheten for denne stillstanden er avhengig av den omgivende temperatur og ladestanden til batteriet (inntil ca. 8 timer).
8
Hvis en feil oppstår

320
ProAce_verso_NO_Chap08_En-cas-de-panne_ed01-2019

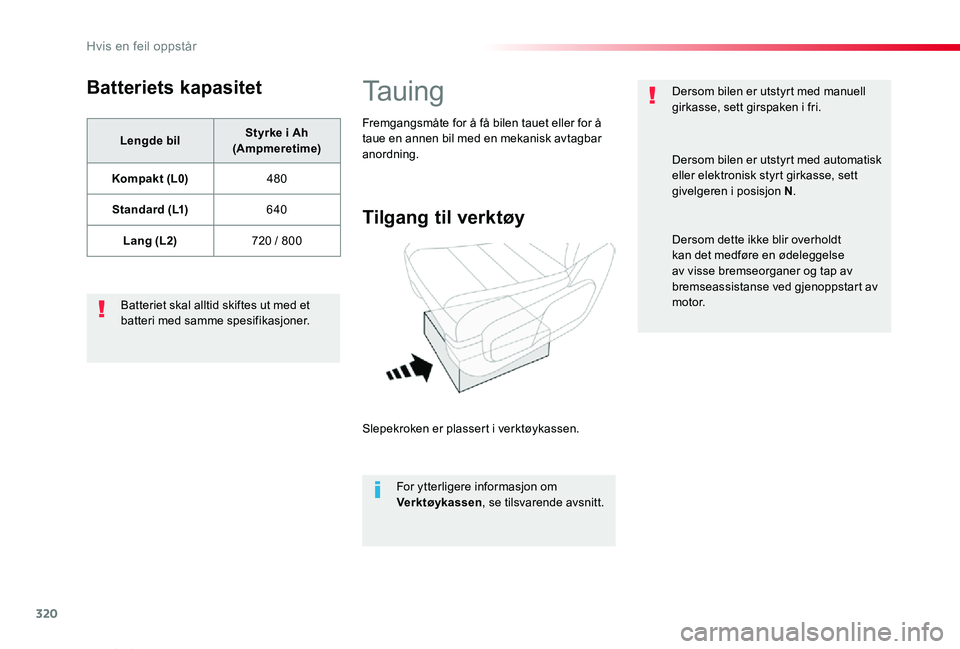

Batteriets kapasitet
Lengde bilStyrke i Ah (Ampmeretime)
Kompakt (L0)480
Standard (L1)640
Lang (L2)720 / 800
Batteriet skal alltid skiftes ut med et batteri med samme spesifikasjoner.
Ta u i n g
Tilgang til verktøy
Slepekroken er plassert i verktøykassen.
For ytterligere informasjon om Verktøykassen, se tilsvarende avsnitt.
Fremgangsmåte for å få bilen tauet eller for å taue en annen bil med en mekanisk avtagbar anordning.
Dersom bilen er utstyrt med manuell girkasse, sett girspaken i fri.
Dersom bilen er utstyrt med automatisk eller elektronisk styrt girkasse, sett givelgeren i posisjon N.
Dersom dette ikke blir overholdt kan det medføre en ødeleggelse av visse bremseorganer og tap av bremseassistanse ved gjenoppstart av motor.
Hvis en feil oppstår
