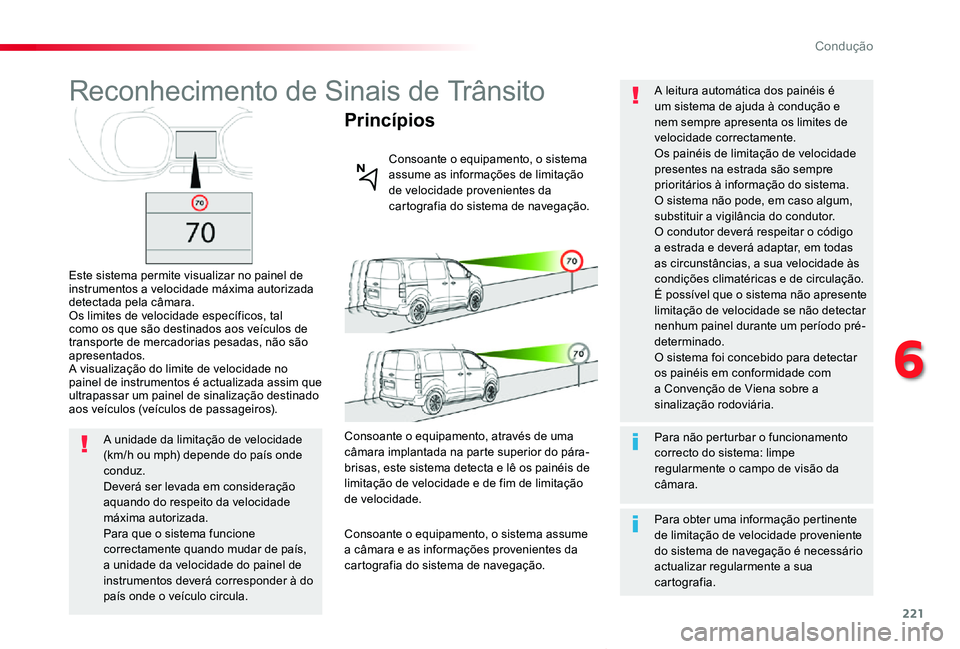

Reconhecimento de Sinais de Trânsito
Este sistema permite visualizar no painel de instrumentos a velocidade máxima autorizada detectada pela câmara.Os limites de velocidade específicos, tal como os que são destinados aos veículos de transporte de mercadorias pesadas, não são apresentados.A visualização do limite de velocidade no painel de instrumentos é actualizada assim que ultrapassar um painel de sinalização destinado aos veículos (veículos de passageiros).
Princípios
Consoante o equipamento, o sistema assume as informações de limitação de velocidade provenientes da cartografia do sistema de navegação.
A unidade da limitação de velocidade (km/h ou mph) depende do país onde conduz.Deverá ser levada em consideração aquando do respeito da velocidade máxima autorizada.Para que o sistema funcione
correctamente quando mudar de país, a unidade da velocidade do painel de instrumentos deverá corresponder à do país onde o veículo circula.
Consoante o equipamento, através de uma câmara implantada na parte superior do pára-brisas, este sistema detecta e lê os painéis de limitação de velocidade e de fim de limitação de velocidade.
Consoante o equipamento, o sistema assume a câmara e as informações provenientes da cartografia do sistema de navegação.
Para não perturbar o funcionamento correcto do sistema: limpe regularmente o campo de visão da câmara.
A leitura automática dos painéis é um sistema de ajuda à condução e nem sempre apresenta os limites de velocidade correctamente.Os painéis de limitação de velocidade presentes na estrada são sempre prioritários à informação do sistema.O sistema não pode, em caso algum, substituir a vigilância do condutor.O condutor deverá respeitar o código a estrada e deverá adaptar, em todas as circunstâncias, a sua velocidade às condições climatéricas e de circulação.É possível que o sistema não apresente limitação de velocidade se não detectar nenhum painel durante um período pré-determinado.O sistema foi concebido para detectar os painéis em conformidade com a Convenção de Viena sobre a sinalização rodoviária.
Para obter uma informação pertinente de limitação de velocidade proveniente do sistema de navegação é necessário actualizar regularmente a sua cartografia.
6
Condução

222
ProaceVerso_pt_Chap06_conduite_ed2019_V02

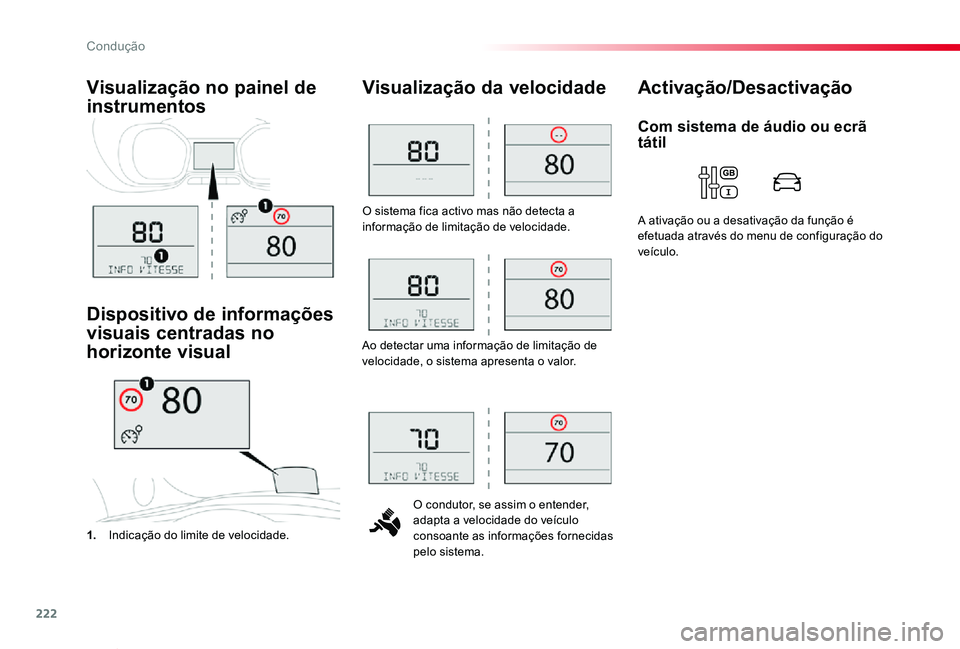

O sistema fica activo mas não detecta a informação de limitação de velocidade.
O condutor, se assim o entender, adapta a velocidade do veículo consoante as informações fornecidas pelo sistema.
Visualização da velocidade
1. Indicação do limite de velocidade.
Dispositivo de informações
visuais centradas no
horizonte visual
Activação/DesactivaçãoVisualização no painel de
instrumentos
Ao detectar uma informação de limitação de velocidade, o sistema apresenta o valor.
Com sistema de áudio ou ecrã tátil
A ativação ou a desativação da função é efetuada através do menu de configuração do
veículo.
Condução

223
ProaceVerso_pt_Chap06_conduite_ed2019_V02
Memorização da velocidade
de referência
Esta memorização é complementar ao mostrador do Reconhecimento de Sinais de Trânsito.
O condutor pode escolher adequar a configuração da velocidade para o limite de velocidade que é sugerido, pressionando a tecla de memorização dos controlos do limitador de velocidade, com o controlo da velocidade de cruzeiro ou o controlo da velocidade de cruzeiro adapatativo.Esta configuração da velocidade substitui a configuração anterior da velocidade pelo limitador de velocidade e/ou controlo da velocidade de cruzeiro adaptativo.
Para mais informações acerca do Limitador de velocidade, Controlo da velocidade de cruzeiro ou Controlo da velocidade de cruzeiro adaptativo, consulte a secção correspondente.
Comandos no volante
1. Selecção do modo limitador/regulador.2. Memorização da velocidade de referência.
Limites de funcionamento
A regulamentação sobre os limites de velocidade é específico de cada país.O sistema não leva em consideração as reduções das limitações de velocidades nos seguintes casos:- intempéries (chuva, neve),- poluição atmosférica,- reboque, caravana,- condução com correntes de neve,- reparação de um pneu com o kit de desempanagem provisória,- jovens condutores.
O sistema pode ser perturbado ou não funcionar nas seguintes situações:- más condições de visibilidade (iluminação insuficiente do piso, quedas de neve, de chuva, de nevoeiro),- zona do pára-brisas situado em frente à câmara suja, embaciada, congelada, com neve, danificada ou coberta por um autocolante,- problema de funcionamento da câmara,
- cartografia obsoleta ou errada,- painéis ocultos (outros veículos, vegetação, neve),- painéis de limitação de velocidade não conformes com a norma, danificados ou deformados.
Limpe regularmente o pára-brisas em frente à câmara.
6
Condução

224
MEM
MEM
ProaceVerso_pt_Chap06_conduite_ed2019_V02

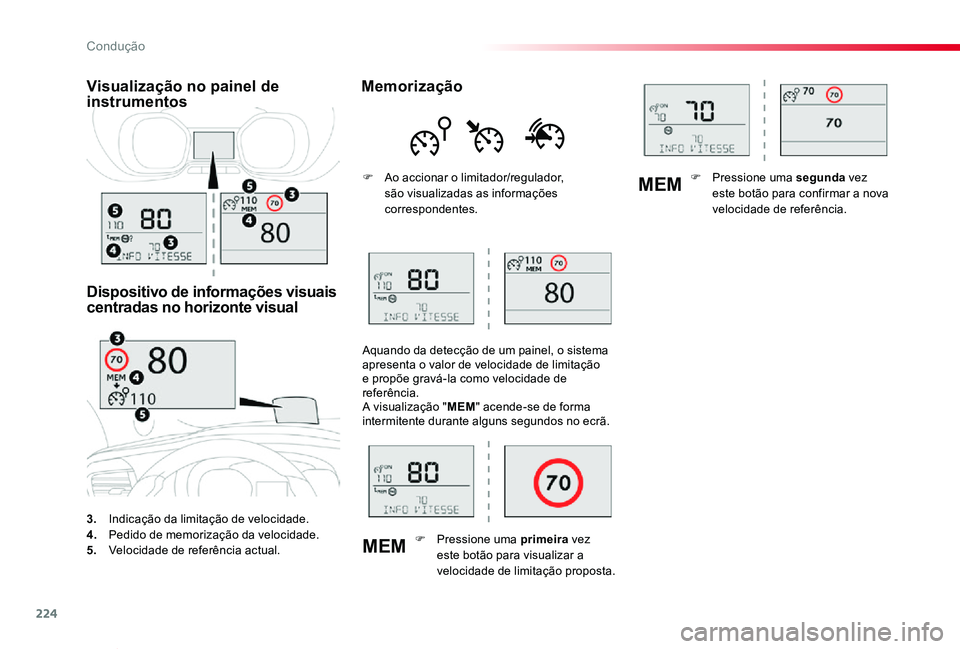

3. Indicação da limitação de velocidade.4. Pedido de memorização da velocidade.5. Velocidade de referência actual.
Visualização no painel de instrumentos
Dispositivo de informações visuais centradas no horizonte visual
Memorização
F Ao accionar o limitador/regulador, são visualizadas as informações correspondentes.
Aquando da detecção de um painel, o sistema apresenta o valor de velocidade de limitação e propõe gravá-la como velocidade de referência.A visualização "MEM" acende-se de forma intermitente durante alguns segundos no ecrã.
F Pressione uma primeira vez
este botão para visualizar a velocidade de limitação proposta.
F Pressione uma segunda vez este botão para confirmar a nova velocidade de referência.
Condução

225
GAP
MEM
ProaceVerso_pt_Chap06_conduite_ed2019_V02

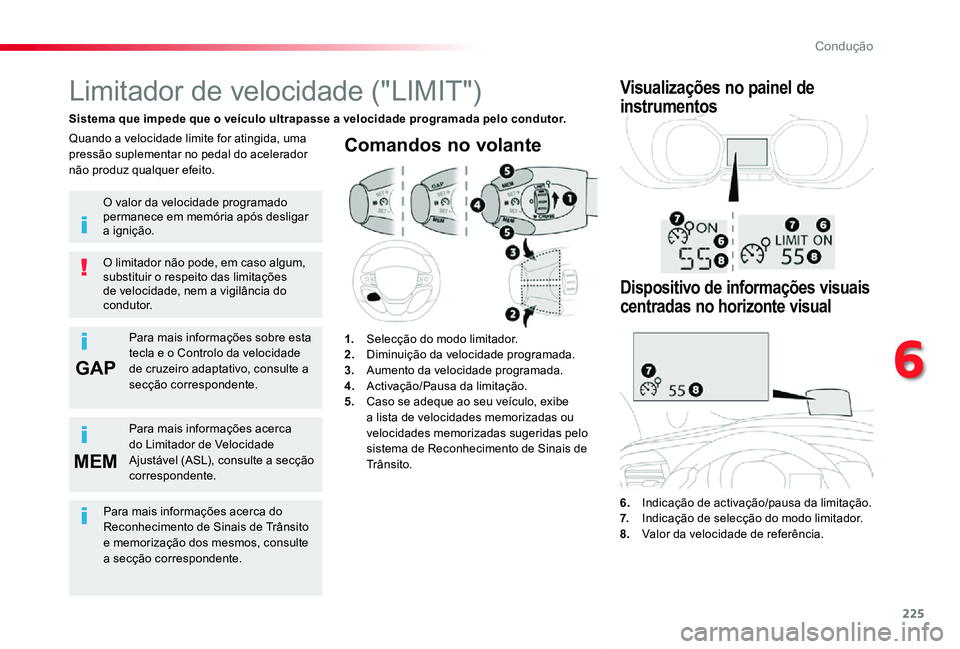

Comandos no volante
6. Indicação de activação/pausa da limitação.7. Indicação de selecção do modo limitador.8. Valor da velocidade de referência.
Limitador de velocidade ("LIMIT")
Sistema que impede que o veículo ultrapasse a velocidade programada pelo condutor.
O limitador não pode, em caso algum, substituir o respeito das limitações de velocidade, nem a vigilância do condutor.
Quando a velocidade limite for atingida, uma pressão suplementar no pedal do acelerador não produz qualquer efeito.
1. Selecção do modo limitador.2. Diminuição da velocidade programada.3. Aumento da velocidade programada.4. Activação/Pausa da limitação.5. Caso se adeque ao seu veículo, exibe a lista de velocidades memorizadas ou velocidades memorizadas sugeridas pelo sistema de Reconhecimento de Sinais de Trânsito.
Visualizações no painel de
instrumentos
O valor da velocidade programado permanece em memória após desligar a ignição.
Para mais informações sobre esta tecla e o Controlo da velocidade de cruzeiro adaptativo, consulte a secção correspondente.
Para mais informações acerca
do Limitador de Velocidade Ajustável (ASL), consulte a secção correspondente.
Dispositivo de informações visuais
centradas no horizonte visual
Para mais informações acerca do Reconhecimento de Sinais de Trânsito e memorização dos mesmos, consulte a secção correspondente.
6
Condução

226
ProaceVerso_pt_Chap06_conduite_ed2019_V02

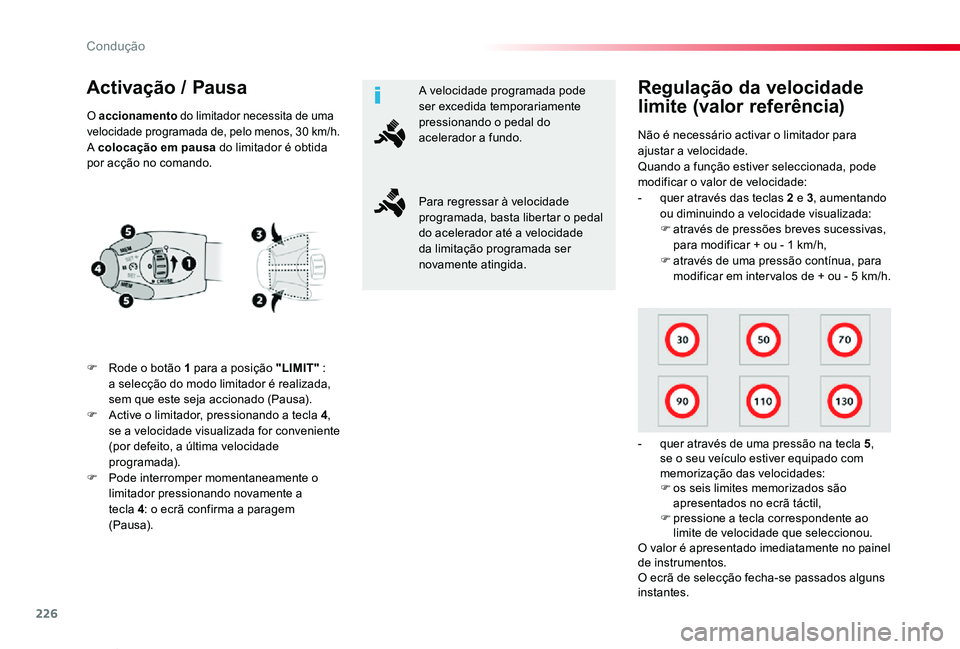

Activação / Pausa
F Rode o botão 1 para a posição "LIMIT" : a selecção do modo limitador é realizada, sem que este seja accionado (Pausa).F Active o limitador, pressionando a tecla 4, se a velocidade visualizada for conveniente (por defeito, a última velocidade programada).F Pode interromper momentaneamente o limitador pressionando novamente a tecla 4: o ecrã confirma a paragem (Pausa).
Não é necessário activar o limitador para ajustar a velocidade.Quando a função estiver seleccionada, pode modificar o valor de velocidade:- quer através das teclas 2 e 3, aumentando ou diminuindo a velocidade visualizada:F através de pressões breves sucessivas,
para modificar + ou - 1 km/h,F através de uma pressão contínua, para modificar em inter valos de + ou - 5 km/h.
- quer através de uma pressão na tecla 5, se o seu veículo estiver equipado com memorização das velocidades:F os seis limites memorizados são apresentados no ecrã táctil,F pressione a tecla correspondente ao limite de velocidade que seleccionou.O valor é apresentado imediatamente no painel de instrumentos.O ecrã de selecção fecha-se passados alguns instantes.
Regulação da velocidade
limite (valor referência)O accionamento do limitador necessita de uma velocidade programada de, pelo menos, 30 km/h.A colocação em pausa do limitador é obtida por acção no comando.
A velocidade programada pode ser excedida temporariamente pressionando o pedal do acelerador a fundo.
Para regressar à velocidade programada, basta libertar o pedal do acelerador até a velocidade da limitação programada ser novamente atingida.
Condução

227
MEM
ProaceVerso_pt_Chap06_conduite_ed2019_V02

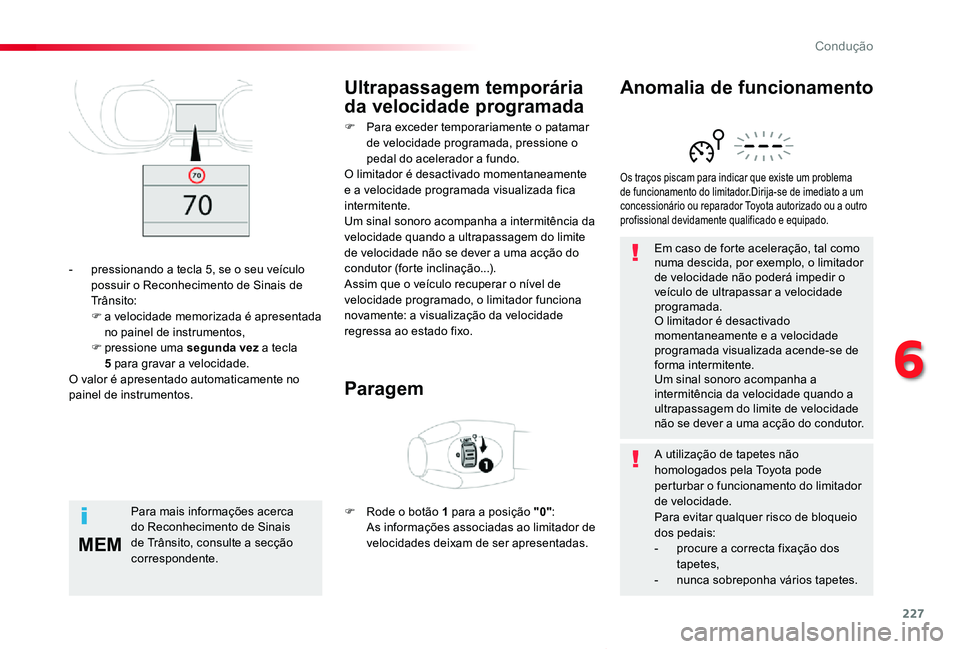

Em caso de forte aceleração, tal como numa descida, por exemplo, o limitador de velocidade não poderá impedir o veículo de ultrapassar a velocidade programada.O limitador é desactivado momentaneamente e a velocidade programada visualizada acende-se de forma intermitente.Um sinal sonoro acompanha a intermitência da velocidade quando a ultrapassagem do limite de velocidade não se dever a uma acção do condutor.
Os traços piscam para indicar que existe um problema de funcionamento do limitador.Dirija-se de imediato a um concessionário ou reparador Toyota autorizado ou a outro profissional devidamente qualificado e equipado.
Anomalia de funcionamentoUltrapassagem temporária
da velocidade programada
Paragem
F Para exceder temporariamente o patamar de velocidade programada, pressione o pedal do acelerador a fundo.O limitador é desactivado momentaneamente e a velocidade programada visualizada fica intermitente.Um sinal sonoro acompanha a intermitência da velocidade quando a ultrapassagem do limite de velocidade não se dever a uma acção do condutor (forte inclinação...).Assim que o veículo recuperar o nível de velocidade programado, o limitador funciona novamente: a visualização da velocidade regressa ao estado fixo.
F Rode o botão 1 para a posição "0": As informações associadas ao limitador de velocidades deixam de ser apresentadas.
- pressionando a tecla 5, se o seu veículo possuir o Reconhecimento de Sinais de Trânsito:F a velocidade memorizada é apresentada no painel de instrumentos,F pressione uma segunda vez a tecla 5 para gravar a velocidade.O valor é apresentado automaticamente no painel de instrumentos.
Para mais informações acerca do Reconhecimento de Sinais de Trânsito, consulte a secção correspondente.
A utilização de tapetes não homologados pela Toyota pode perturbar o funcionamento do limitador de velocidade.Para evitar qualquer risco de bloqueio dos pedais:- procure a correcta fixação dos tapetes,- nunca sobreponha vários tapetes.
6
Condução

228
MEM
MEM
ProaceVerso_pt_Chap06_conduite_ed2019_V02

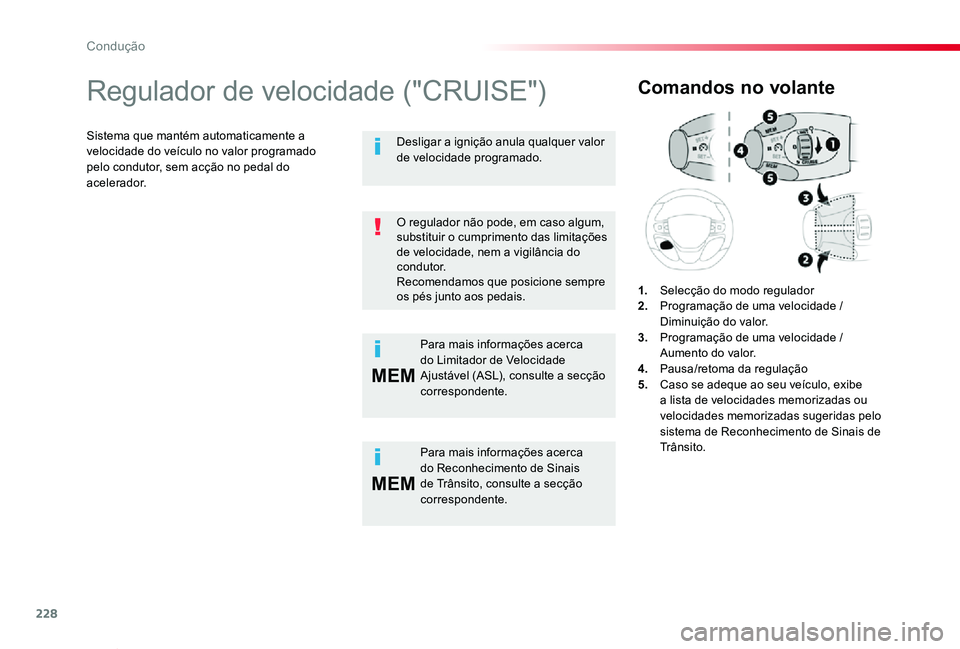

Regulador de velocidade ("CRUISE")
Sistema que mantém automaticamente a velocidade do veículo no valor programado pelo condutor, sem acção no pedal do acelerador.
Comandos no volante
1. Selecção do modo regulador2. Programação de uma velocidade / Diminuição do valor.3. Programação de uma velocidade / Aumento do valor.4. Pausa/retoma da regulação5. Caso se adeque ao seu veículo, exibe a lista de velocidades memorizadas ou velocidades memorizadas sugeridas pelo sistema de Reconhecimento de Sinais de
Trânsito.
O regulador não pode, em caso algum, substituir o cumprimento das limitações de velocidade, nem a vigilância do condutor.Recomendamos que posicione sempre os pés junto aos pedais.
Para mais informações acerca do Reconhecimento de Sinais de Trânsito, consulte a secção correspondente.
Desligar a ignição anula qualquer valor de velocidade programado.
Para mais informações acerca do Limitador de Velocidade Ajustável (ASL), consulte a secção correspondente.
Condução

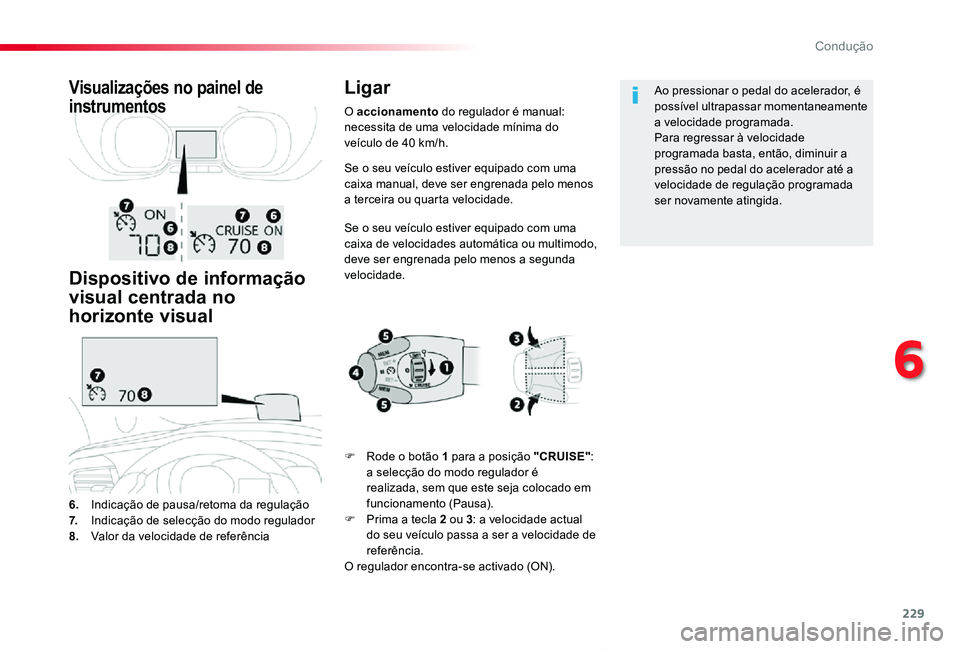

229
ProaceVerso_pt_Chap06_conduite_ed2019_V02
Se o seu veículo estiver equipado com uma caixa manual, deve ser engrenada pelo menos a terceira ou quarta velocidade.
Se o seu veículo estiver equipado com uma caixa de velocidades automática ou multimodo, deve ser engrenada pelo menos a segunda velocidade.
6. Indicação de pausa/retoma da regulação7. Indicação de selecção do modo regulador8. Valor da velocidade de referência
Visualizações no painel de
instrumentos
Dispositivo de informação
visual centrada no
horizonte visual
Ligar
F Rode o botão 1 para a posição "CRUISE": a selecção do modo regulador é realizada, sem que este seja colocado em funcionamento (Pausa).F Prima a tecla 2 ou 3: a velocidade actual do seu veículo passa a ser a velocidade de referência.O regulador encontra-se activado (ON).
Ao pressionar o pedal do acelerador, é possível ultrapassar momentaneamente a velocidade programada.Para regressar à velocidade programada basta, então, diminuir a pressão no pedal do acelerador até a velocidade de regulação programada ser novamente atingida.
O accionamento do regulador é manual: necessita de uma velocidade mínima do veículo de 40 km/h.
6
Condução

230
ProaceVerso_pt_Chap06_conduite_ed2019_V02

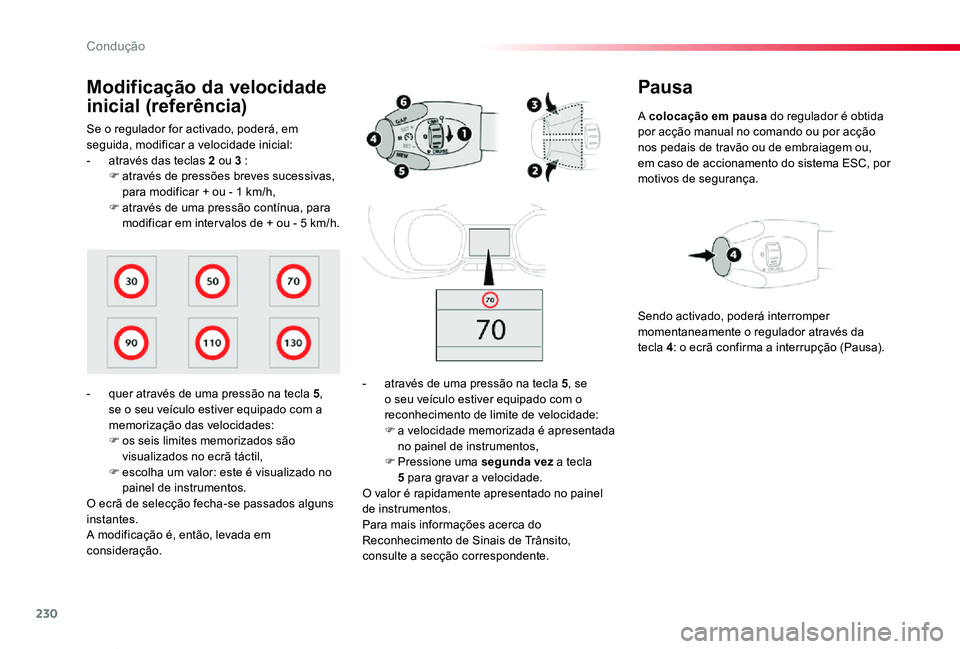

Pausa
A colocação em pausa do regulador é obtida por acção manual no comando ou por acção nos pedais de travão ou de embraiagem ou, em caso de accionamento do sistema ESC, por motivos de segurança.
- através de uma pressão na tecla 5, se o seu veículo estiver equipado com o reconhecimento de limite de velocidade:F a velocidade memorizada é apresentada
no painel de instrumentos,F Pressione uma segunda vez a tecla 5 para gravar a velocidade.O valor é rapidamente apresentado no painel de instrumentos.Para mais informações acerca do Reconhecimento de Sinais de Trânsito, consulte a secção correspondente.
Sendo activado, poderá interromper momentaneamente o regulador através da tecla 4: o ecrã confirma a interrupção (Pausa).
Se o regulador for activado, poderá, em seguida, modificar a velocidade inicial:- através das teclas 2 ou 3 :F através de pressões breves sucessivas, para modificar + ou - 1 km/h,F através de uma pressão contínua, para modificar em inter valos de + ou - 5 km/h.
Modificação da velocidade
inicial (referência)
- quer através de uma pressão na tecla 5, se o seu veículo estiver equipado com a memorização das velocidades:F os seis limites memorizados são
visualizados no ecrã táctil,F escolha um valor: este é visualizado no painel de instrumentos.O ecrã de selecção fecha-se passados alguns instantes.A modificação é, então, levada em consideração.
