TOYOTA PROACE VERSO 2020 Manual de utilização (in Portuguese)

291
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

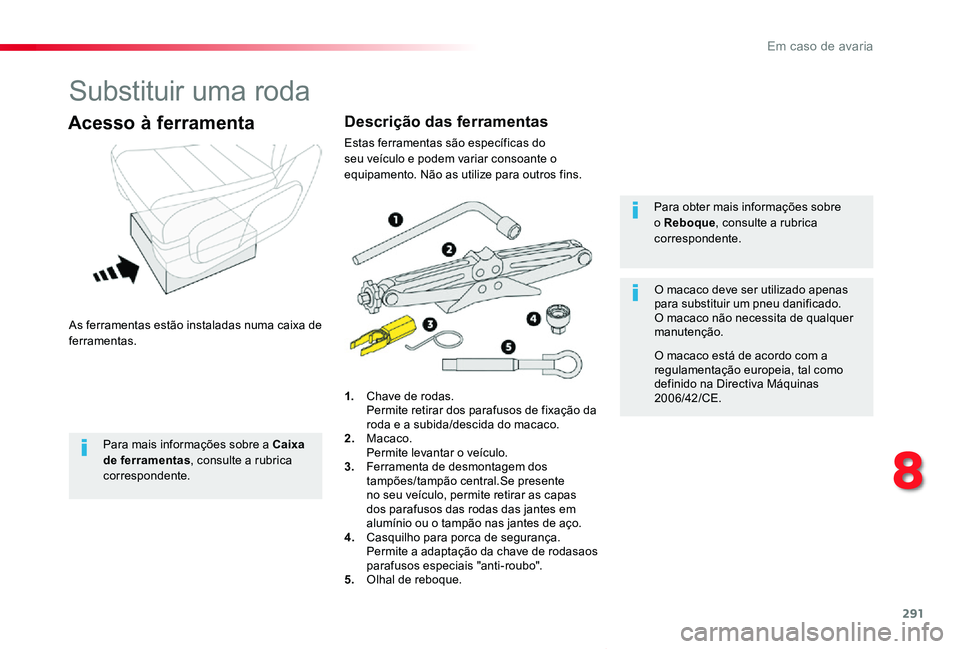

Substituir uma roda
As ferramentas estão instaladas numa caixa de ferramentas.
Acesso à ferramenta
1. Chave de rodas. Permite retirar dos parafusos de fixação da roda e a subida/descida do macaco.2. Macaco. Permite levantar o veículo.3. Ferramenta de desmontagem dos tampões/tampão central.Se presente no seu veículo, permite retirar as capas dos parafusos das rodas das jantes em alumínio ou o tampão nas jantes de aço.4. Casquilho para porca de segurança.Permite a adaptação da chave de rodasaos parafusos especiais "anti-roubo".5. Olhal de reboque.
Para obter mais informações sobre o Reboque, consulte a rubrica correspondente.
O macaco deve ser utilizado apenas para substituir um pneu danificado.O macaco não necessita de qualquer manutenção.
O macaco está de acordo com a regulamentação europeia, tal como definido na Directiva Máquinas 2006/42/CE.
Descrição das ferramentas
Estas ferramentas são específicas do seu veículo e podem variar consoante o equipamento. Não as utilize para outros fins.
Para mais informações sobre a Caixa de ferramentas, consulte a rubrica correspondente.
8
Em caso de avaria

292
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

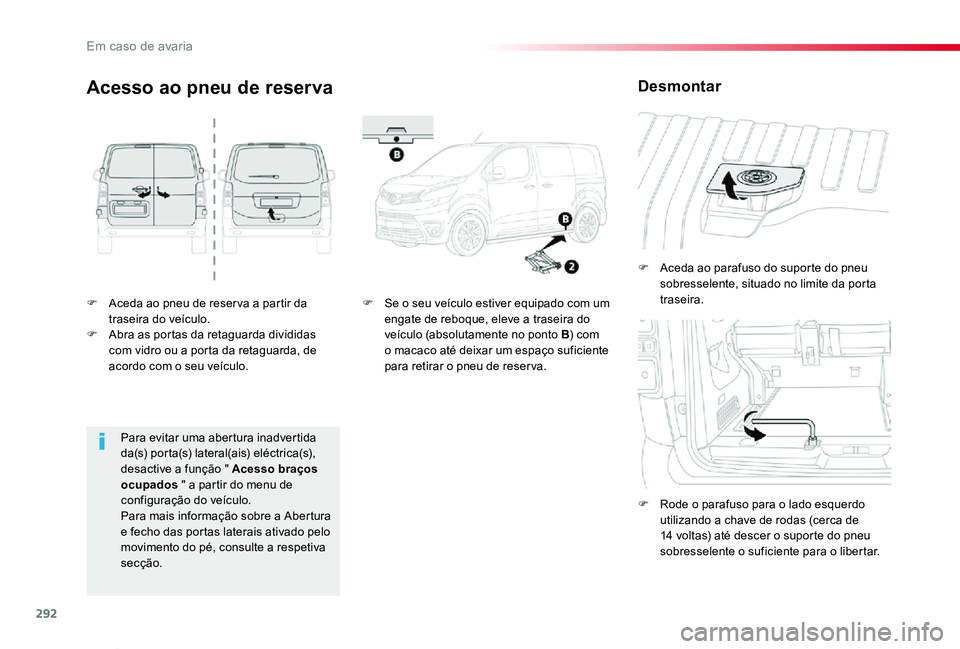

F Aceda ao pneu de reser va a partir da traseira do veículo.F Abra as portas da retaguarda divididas com vidro ou a porta da retaguarda, de acordo com o seu veículo.
F Aceda ao parafuso do suporte do pneu sobresselente, situado no limite da porta traseira.
F Rode o parafuso para o lado esquerdo utilizando a chave de rodas (cerca de 14 voltas) até descer o suporte do pneu sobresselente o suficiente para o libertar.
Acesso ao pneu de reserva
F Se o seu veículo estiver equipado com um engate de reboque, eleve a traseira do veículo (absolutamente no ponto B) com o macaco até deixar um espaço suficiente para retirar o pneu de reser va.
Desmontar
Para evitar uma abertura inadvertida da(s) porta(s) lateral(ais) eléctrica(s), desactive a função " Acesso braços ocupados " a partir do menu de configuração do veículo.Para mais informação sobre a Abertura e fecho das portas laterais ativado pelo
movimento do pé, consulte a respetiva secção.
Em caso de avaria

293
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

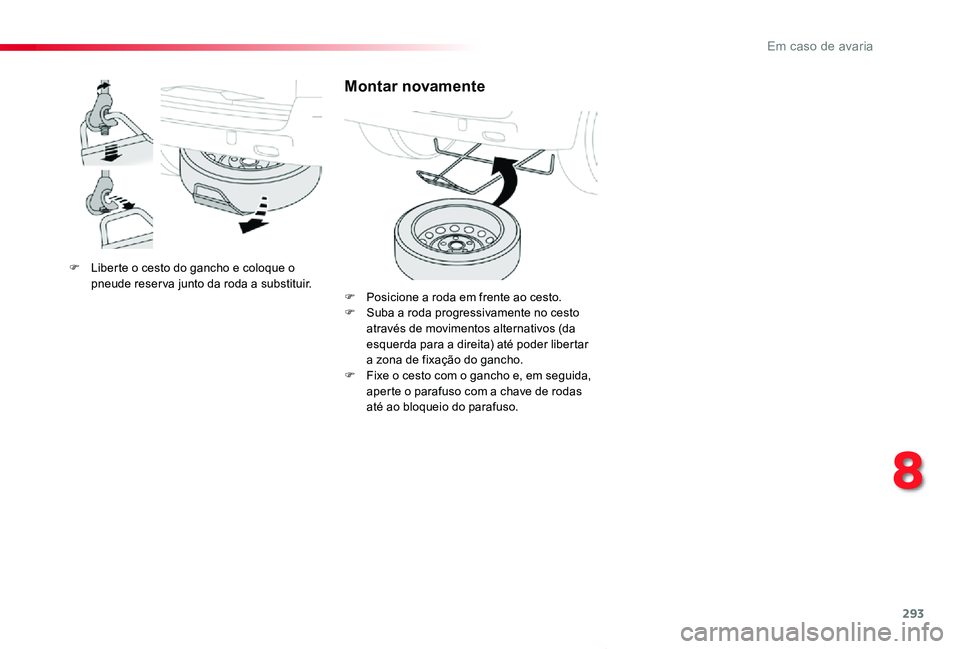

F Liberte o cesto do gancho e coloque o pneude reser va junto da roda a substituir.
Montar novamente
F Posicione a roda em frente ao cesto.F Suba a roda progressivamente no cesto através de movimentos alternativos (da esquerda para a direita) até poder libertar a zona de fixação do gancho.F Fixe o cesto com o gancho e, em seguida, aperte o parafuso com a chave de rodas até ao bloqueio do parafuso.
8
Em caso de avaria

294
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

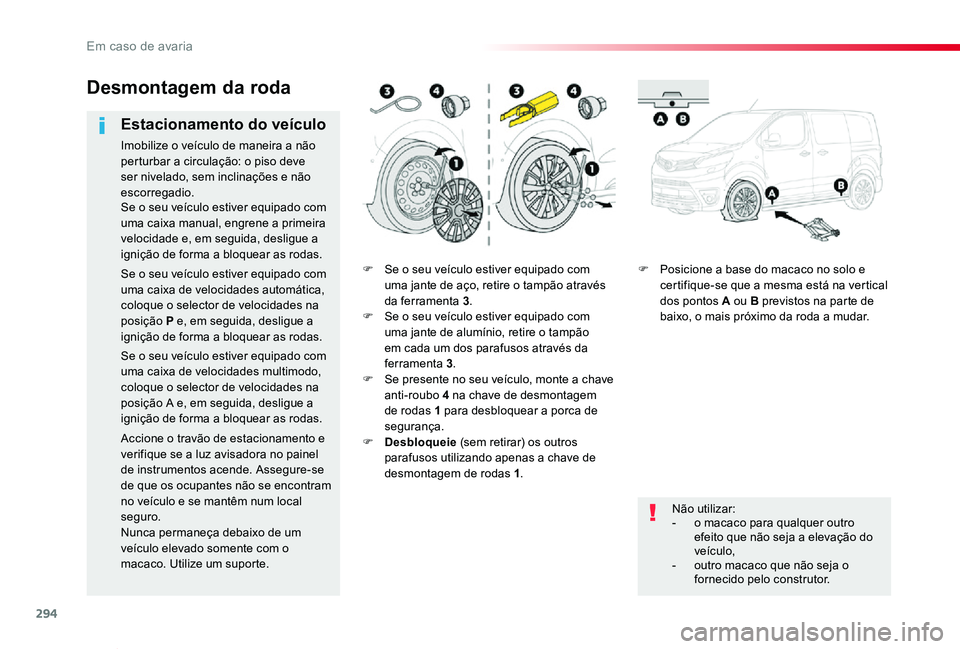

F Se o seu veículo estiver equipado com uma jante de aço, retire o tampão através da ferramenta 3.F Se o seu veículo estiver equipado com uma jante de alumínio, retire o tampão em cada um dos parafusos através da ferramenta 3.F Se presente no seu veículo, monte a chave anti-roubo 4 na chave de desmontagem de rodas 1 para desbloquear a porca de segurança.F Desbloqueie (sem retirar) os outros parafusos utilizando apenas a chave de desmontagem de rodas 1.
F Posicione a base do macaco no solo e certifique-se que a mesma está na vertical dos pontos A ou B previstos na parte de baixo, o mais próximo da roda a mudar.
Desmontagem da roda
Estacionamento do veículo
Imobilize o veículo de maneira a não perturbar a circulação: o piso deve ser nivelado, sem inclinações e não escorregadio.
Não utilizar:- o macaco para qualquer outro efeito que não seja a elevação do veículo,- outro macaco que não seja o fornecido pelo construtor.
Se o seu veículo estiver equipado com uma caixa manual, engrene a primeira velocidade e, em seguida, desligue a ignição de forma a bloquear as rodas.
Se o seu veículo estiver equipado com uma caixa de velocidades automática, coloque o selector de velocidades na posição P e, em seguida, desligue a ignição de forma a bloquear as rodas.
Se o seu veículo estiver equipado com uma caixa de velocidades multimodo, coloque o selector de velocidades na posição A e, em seguida, desligue a ignição de forma a bloquear as rodas.
Accione o travão de estacionamento e
verifique se a luz avisadora no painel de instrumentos acende. Assegure-se de que os ocupantes não se encontram no veículo e se mantêm num local seguro.Nunca permaneça debaixo de um veículo elevado somente com o macaco. Utilize um suporte.
Em caso de avaria

295
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Certifique-se de que o macaco está per feitamente estável. Se o solo for escorregadio ou solto, o macaco corre o risco de derrapar ou de baixar - Risco de ferimentos!Certifique-se de que o macaco é posicionado apenas nos pontos A ou B sob o veículo, assegurando que a zona de apoio do veículo está bem centrada sobre a cabeça do macaco. Caso contrário, o veículo corre o risco de ficar danificado e/ou o macaco de baixar - Risco de ferimentos!
F Retire os parafusos e conser ve-os num lugar limpo.F Retire a roda.
F Suba o macaco 2, através da mola, até que a sua cabeça esteja em contacto com a posição A ou B utilizada; a zona de apoio A ou B do veículo deve ficar bem inserida na parte central da cabeça do macaco.
F Eleve o veículo, utilizando a chave de desmontagem de rodas 1, até deixar um espaço suficiente entre a roda e o solo, para colocar facilmente em seguida o pneu de reser va (não furada).
8
Em caso de avaria

296
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

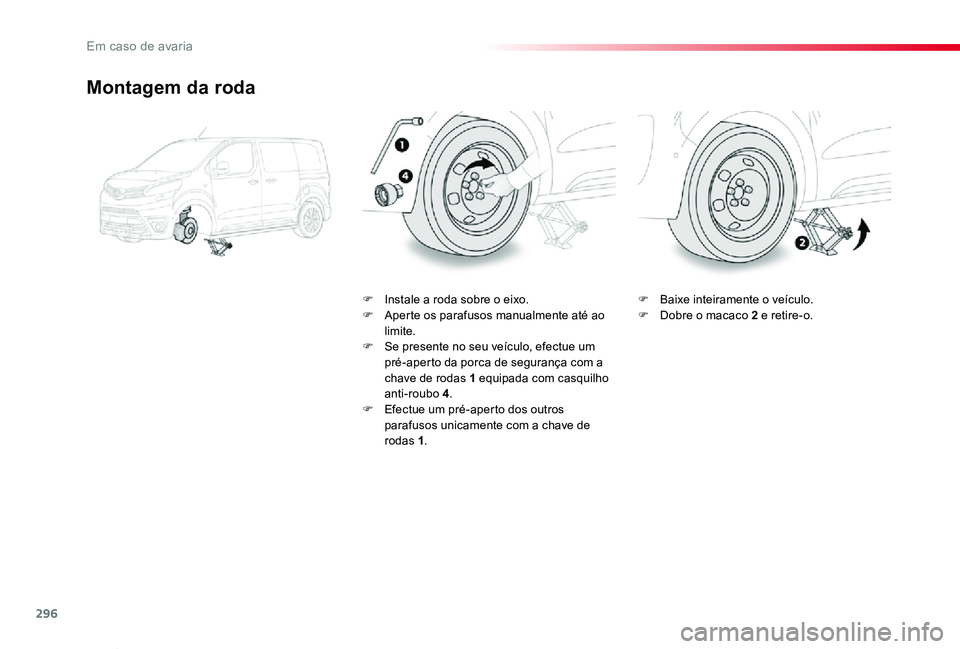

Montagem da roda
F Instale a roda sobre o eixo.F Aperte os parafusos manualmente até ao limite.F Se presente no seu veículo, efectue um pré-aperto da porca de segurança com a chave de rodas 1 equipada com casquilho anti-roubo 4.F Efectue um pré-aperto dos outros parafusos unicamente com a chave de rodas 1.
F Baixe inteiramente o veículo.F Dobre o macaco 2 e retire-o.
Em caso de avaria

297
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
F Se presente no seu veículo, bloqueie a porca de segurança com a chave de rodas 1 equipada com casquilho anti-roubo 4.F Bloqueie os outros parafusos unicamente com a chave de rodas 1.F Arrume as ferramentas na caixa de ferramentas.
A pressão de enchimento dos pneus encontra-se indicada nesta etiqueta.
Após uma substituição de roda
Arrume correctamente o pneu furado no cesto.A força de aperto das porcas e a pressão dos pneus deve ser verificada imediatamente por um concessionário ou reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado.Solicite a reparação do pneu furado e substitua-o no veículo assim que possível.
Se o seu veículo tiver sistema de aviso da pressão dos pneus, verifique a pressão dos pneus e reinicialize o sistema.
Sistema de aviso da pressão dos pneus (TPWS)
O pneu de reser va em chapa não possui sensor.
Roda com tampão
grande
Aquando da montagem da roda,voltar a montar o tampão começando por colocar o seu entalhe frente à válvula
e premir a sua super fície com a palma
da mão.
Para mais informações sobre a Detecção de pressão baixa dos pneus, consulte a rubrica correspondente.
8
Em caso de avaria

298
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

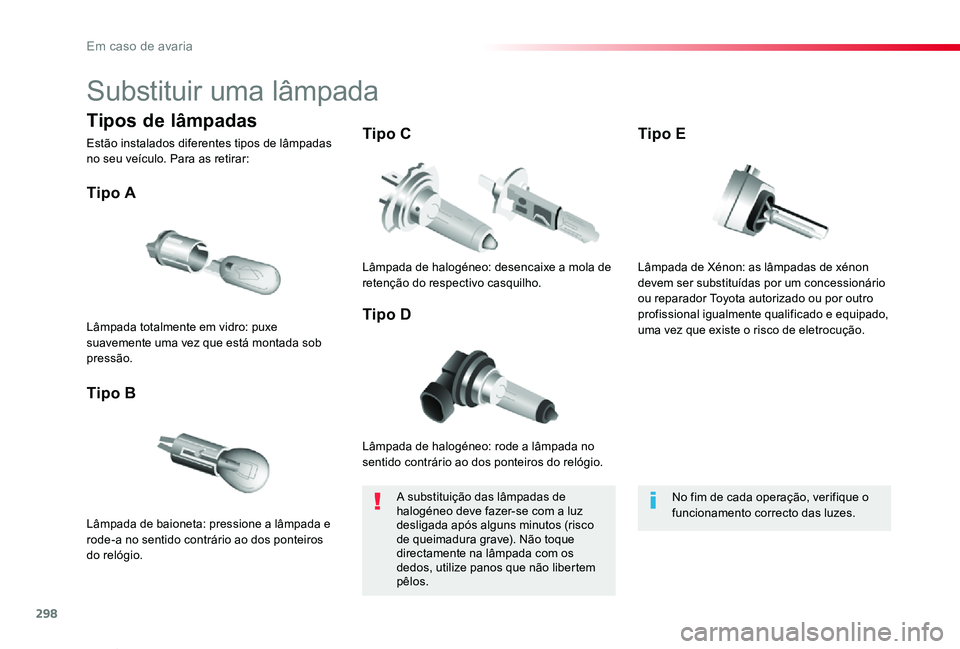

Substituir uma lâmpada
Lâmpada de halogéneo: rode a lâmpada no sentido contrário ao dos ponteiros do relógio.
Tipo A
Lâmpada de baioneta: pressione a lâmpada e rode-a no sentido contrário ao dos ponteiros do relógio.
Tipo B
Tipo C
Tipo DLâmpada totalmente em vidro: puxe suavemente uma vez que está montada sob pressão.
Lâmpada de halogéneo: desencaixe a mola de retenção do respectivo casquilho.
A substituição das lâmpadas de halogéneo deve fazer-se com a luz desligada após alguns minutos (risco de queimadura grave). Não toque directamente na lâmpada com os dedos, utilize panos que não libertem pêlos.
No fim de cada operação, verifique o funcionamento correcto das luzes.
Tipos de lâmpadas
Estão instalados diferentes tipos de lâmpadas no seu veículo. Para as retirar:
Lâmpada de Xénon: as lâmpadas de xénon devem ser substituídas por um concessionário ou reparador Toyota autorizado ou por outro profissional igualmente qualificado e equipado, uma vez que existe o risco de eletrocução.
Tipo E
Em caso de avaria

299
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02
Luzes dianteiras
Luzes de xénon
Para mais informações sobre a Substituição de uma lâmpada e, nomeadamente, os tipos de lâmpadas, consulte a rubrica correspondente.
Luzes de halogéneo
Para mais informações sobre a Substituição de uma lâmpada e, nomeadamente, os tipos de lâmpadas, consulte a rubrica correspondente.
Com as lâmpadas do tipo H7... respeite bem o seu posicionamento para garantir a melhor qualidade de iluminação.
Luzes de nevoeiro (H11)
Tipo D, H11 - 5 5 W
Em determinadas condições climáticas (baixa temperatura, humidade) o embaciamento da super fície interna do vidro das luzes dianteiras e traseiras é normal; este embaciamento
desaparece alguns minutos depois das luzes acenderem.
1. Lâmpadas de circulação diurna / lâmpadas laterais (LEDs).2. Máximos. Tipo C, H1- 55W3. Médios. Tipo E, D8S 25W4. Luzes de mudança de direcção. Tipo B, PY21W-21W (âmbar)
1. Lâmpadas de circulação diurna / lâmpadas laterais. Tipo A, P21- 5W2. Máximos. Tipo C, H1- 55W3. Médios. Tipo C, H7- 5 5 W4. Luzes de mudança de direcção. Tipo B, PY21W-21W (âmbar).
8
Em caso de avaria

300
ProaceVerso_pt_Chap08_En-cas-de-panne_ed2019_V02

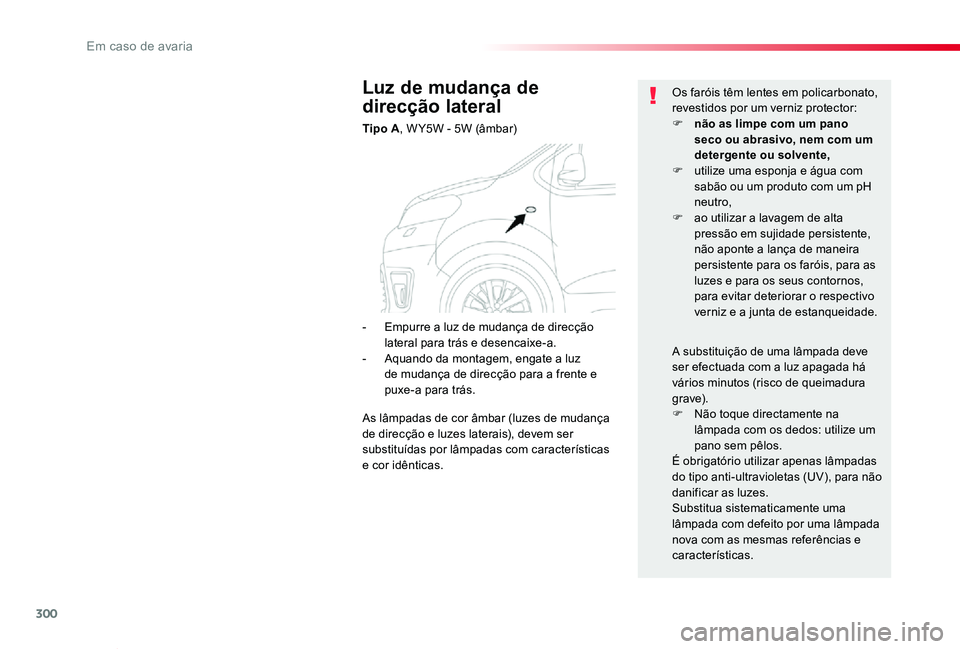

Luz de mudança de
direcção lateral
Tipo A, W Y5W - 5W (âmbar)
Os faróis têm lentes em policarbonato, revestidos por um verniz protector:F não as limpe com um pano seco ou abrasivo, nem com um detergente ou solvente,F utilize uma esponja e água com sabão ou um produto com um pH neutro,F ao utilizar a lavagem de alta pressão em sujidade persistente, não aponte a lança de maneira persistente para os faróis, para as luzes e para os seus contornos, para evitar deteriorar o respectivo verniz e a junta de estanqueidade.
A substituição de uma lâmpada deve ser efectuada com a luz apagada há vários minutos (risco de queimadura g r ave).F Não toque directamente na lâmpada com os dedos: utilize um pano sem pêlos.É obrigatório utilizar apenas lâmpadas do tipo anti-ultravioletas (UV), para não danificar as luzes.Substitua sistematicamente uma lâmpada com defeito por uma lâmpada nova com as mesmas referências e características.
- Empurre a luz de mudança de direcção lateral para trás e desencaixe-a.- Aquando da montagem, engate a luz de mudança de direcção para a frente e puxe-a para trás.
As lâmpadas de cor âmbar (luzes de mudança de direcção e luzes laterais), devem ser substituídas por lâmpadas com características e cor idênticas.
