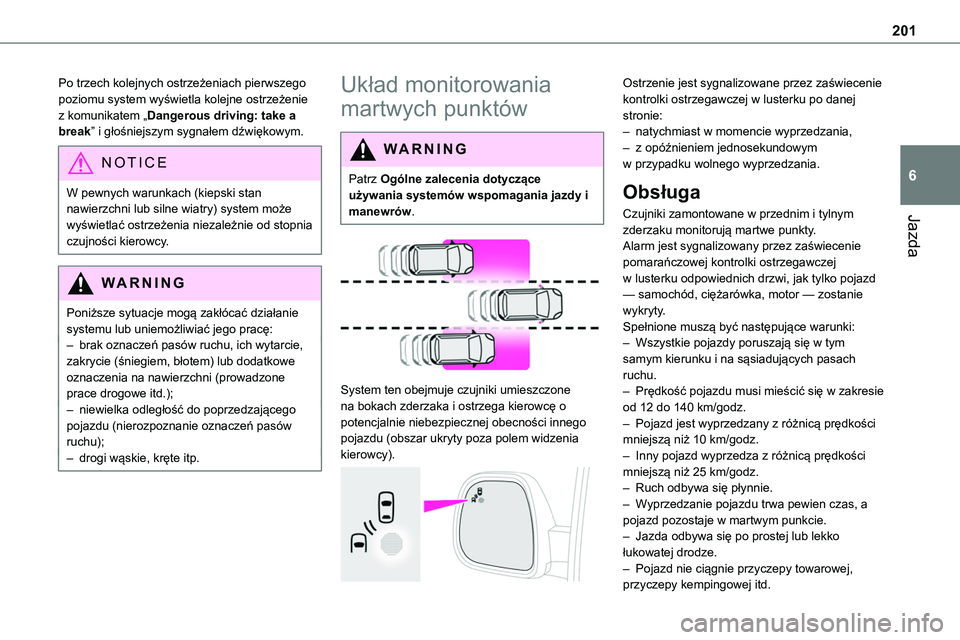

201
Jazda
6
Po trzech kolejnych ostrzeżeniach pierwszego poziomu system wyświetla kolejne ostrzeżenie z komunikatem „Dangerous driving: take a break” i głośniejszym sygnałem dźwiękowym.
NOTIC E
W pewnych warunkach (kiepski stan nawierzchni lub silne wiatry) system może
wyświetlać ostrzeżenia niezależnie od stopnia czujności kierowcy.
WARNI NG
Poniższe sytuacje mogą zakłócać działanie systemu lub uniemożliwiać jego pracę:– brak oznaczeń pasów ruchu, ich wytarcie, zakrycie (śniegiem, błotem) lub dodatkowe oznaczenia na nawierzchni (prowadzone prace drogowe itd.);– niewielka odległość do poprzedzającego pojazdu (nierozpoznanie oznaczeń pasów ruchu);– drogi wąskie, kręte itp.
Układ monitorowania
martwych punktów
WARNI NG
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.


System ten obejmuje czujniki umieszczone na bokach zderzaka i ostrzega kierowcę o potencjalnie niebezpiecznej obecności innego pojazdu (obszar ukryty poza polem widzenia kierowcy).

Ostrzenie jest sygnalizowane przez zaświecenie kontrolki ostrzegawczej w lusterku po danej stronie:– natychmiast w momencie wyprzedzania,– z opóźnieniem jednosekundowym w przypadku wolnego wyprzedzania.
Obsługa
Czujniki zamontowane w przednim i tylnym
zderzaku monitorują martwe punkty.Alarm jest sygnalizowany przez zaświecenie pomarańczowej kontrolki ostrzegawczej w lusterku odpowiednich drzwi, jak tylko pojazd — samochód, ciężarówka, motor — zostanie wykryty.Spełnione muszą być następujące warunki:– Wszystkie pojazdy poruszają się w tym samym kierunku i na sąsiadujących pasach ruchu.– Prędkość pojazdu musi mieścić się w zakresie od 12 do 140 km/godz.– Pojazd jest wyprzedzany z różnicą prędkości mniejszą niż 10 km/godz.– Inny pojazd wyprzedza z różnicą prędkości mniejszą niż 25 km/godz.– Ruch odbywa się płynnie.– Wyprzedzanie pojazdu trwa pewien czas, a pojazd pozostaje w martwym punkcie.– Jazda odbywa się po prostej lub lekko łukowatej drodze.– Pojazd nie ciągnie przyczepy towarowej, przyczepy kempingowej itd.

202

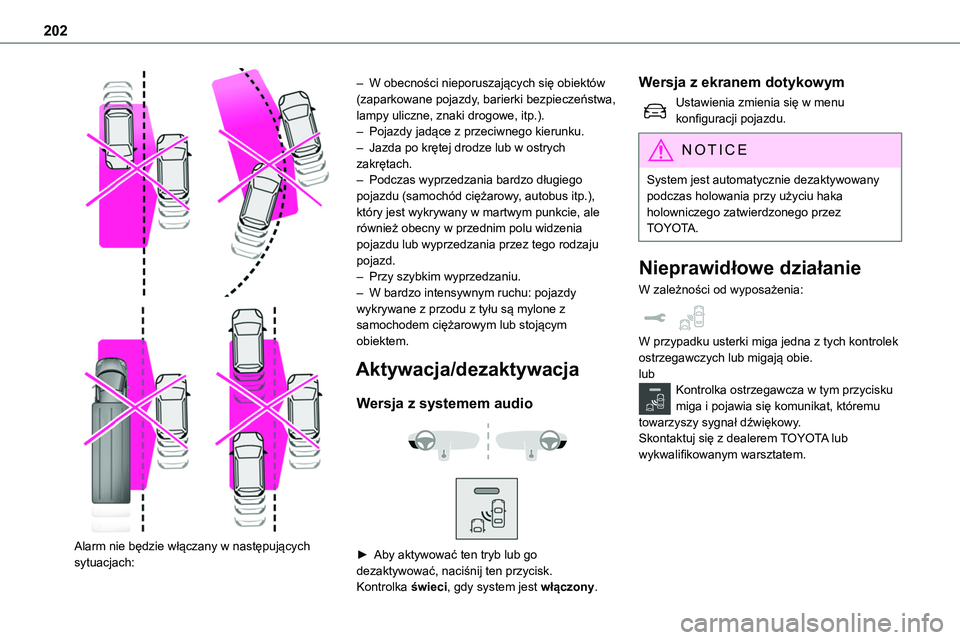

Alarm nie będzie włączany w następujących sytuacjach:
– W obecności nieporuszających się obiektów (zaparkowane pojazdy, barierki bezpieczeństwa, lampy uliczne, znaki drogowe, itp.).– Pojazdy jadące z przeciwnego kierunku.– Jazda po krętej drodze lub w ostrych zakrętach.– Podczas wyprzedzania bardzo długiego pojazdu (samochód ciężarowy, autobus itp.), który jest wykrywany w martwym punkcie, ale
również obecny w przednim polu widzenia pojazdu lub wyprzedzania przez tego rodzaju pojazd.– Przy szybkim wyprzedzaniu.– W bardzo intensywnym ruchu: pojazdy wykrywane z przodu z tyłu są mylone z samochodem ciężarowym lub stojącym obiektem.
Aktywacja/dezaktywacja
Wersja z systemem audio


► Aby aktywować ten tryb lub go dezaktywować, naciśnij ten przycisk.
Kontrolka świeci, gdy system jest włączony.
Wersja z ekranem dotykowym
Ustawienia zmienia się w menu konfiguracji pojazdu.
NOTIC E
System jest automatycznie dezaktywowany podczas holowania przy użyciu haka holowniczego zatwierdzonego przez
TOYOTA.
Nieprawidłowe działanie
W zależności od wyposażenia:
W przypadku usterki miga jedna z tych kontrolek ostrzegawczych lub migają obie.lubKontrolka ostrzegawcza w tym przycisku miga i pojawia się komunikat, któremu towarzyszy sygnał dźwiękowy.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.

203
Jazda
6

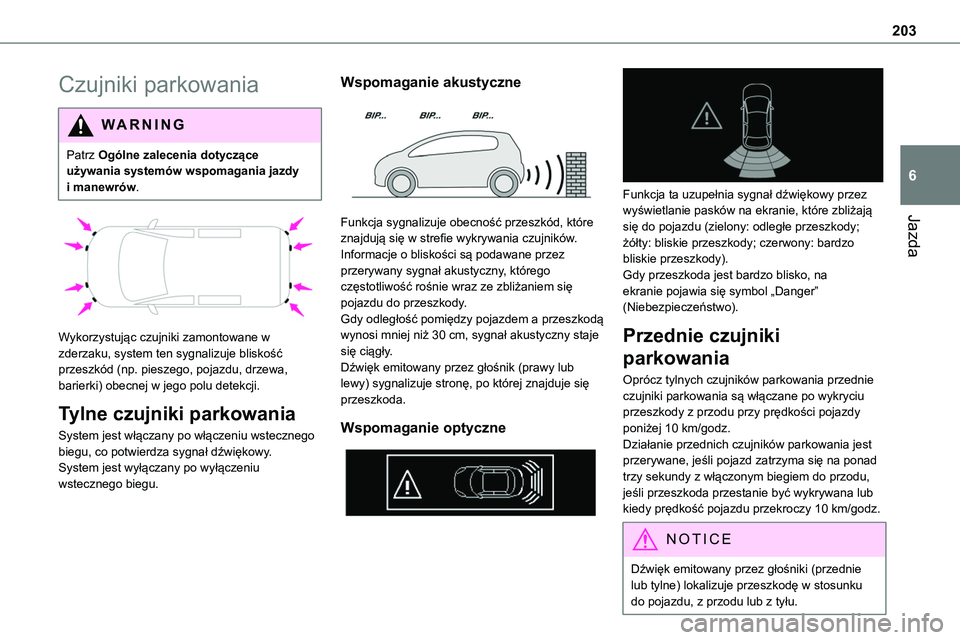

Czujniki parkowania
WARNI NG
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.


Wykorzystując czujniki zamontowane w zderzaku, system ten sygnalizuje bliskość przeszkód (np. pieszego, pojazdu, drzewa, barierki) obecnej w jego polu detekcji.
Tylne czujniki parkowania
System jest włączany po włączeniu wstecznego biegu, co potwierdza sygnał dźwiękowy.System jest wyłączany po wyłączeniu wstecznego biegu.
Wspomaganie akustyczne

Funkcja sygnalizuje obecność przeszkód, które
znajdują się w strefie wykrywania czujników.Informacje o bliskości są podawane przez przerywany sygnał akustyczny, którego częstotliwość rośnie wraz ze zbliżaniem się pojazdu do przeszkody.Gdy odległość pomiędzy pojazdem a przeszkodą wynosi mniej niż 30 cm, sygnał akustyczny staje się ciągły.Dźwięk emitowany przez głośnik (prawy lub lewy) sygnalizuje stronę, po której znajduje się przeszkoda.
Wspomaganie optyczne


Funkcja ta uzupełnia sygnał dźwiękowy przez wyświetlanie pasków na ekranie, które zbliżają
się do pojazdu (zielony: odległe przeszkody; żółty: bliskie przeszkody; czerwony: bardzo bliskie przeszkody).Gdy przeszkoda jest bardzo blisko, na ekranie pojawia się symbol „Danger” (Niebezpieczeństwo).
Przednie czujniki
parkowania
Oprócz tylnych czujników parkowania przednie czujniki parkowania są włączane po wykryciu przeszkody z przodu przy prędkości pojazdy poniżej 10 km/godz.Działanie przednich czujników parkowania jest przerywane, jeśli pojazd zatrzyma się na ponad trzy sekundy z włączonym biegiem do przodu, jeśli przeszkoda przestanie być wykrywana lub kiedy prędkość pojazdu przekroczy 10 km/godz.
NOTIC E
Dźwięk emitowany przez głośniki (przednie
lub tylne) lokalizuje przeszkodę w stosunku do pojazdu, z przodu lub z tyłu.

204

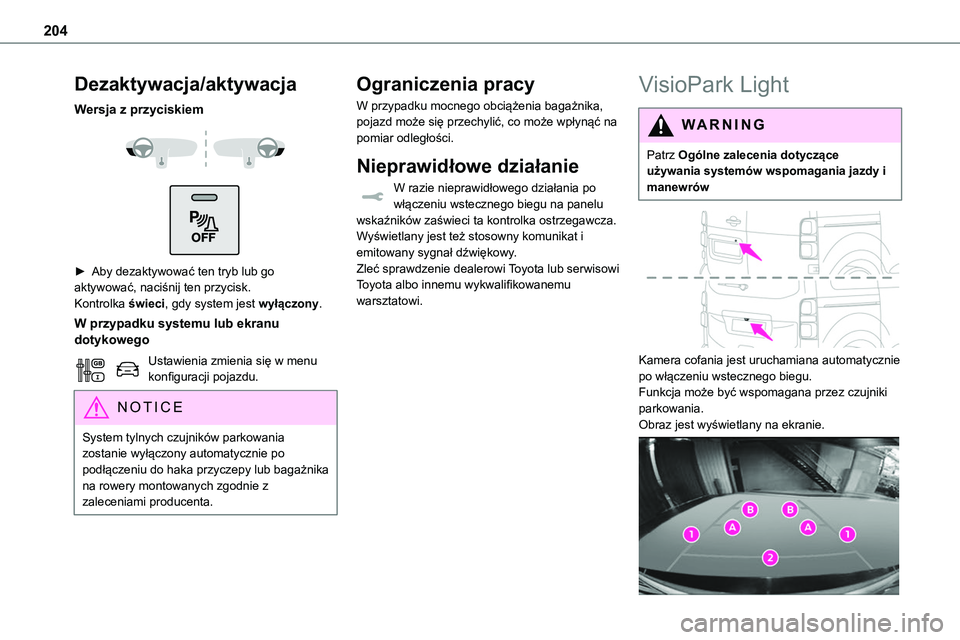

Dezaktywacja/aktywacja
Wersja z przyciskiem


► Aby dezaktywować ten tryb lub go aktywować, naciśnij ten przycisk.Kontrolka świeci, gdy system jest wyłączony.
W przypadku systemu lub ekranu dotykowego
Ustawienia zmienia się w menu konfiguracji pojazdu.
NOTIC E
System tylnych czujników parkowania zostanie wyłączony automatycznie po podłączeniu do haka przyczepy lub bagażnika na rowery montowanych zgodnie z zaleceniami producenta.
Ograniczenia pracy
W przypadku mocnego obciążenia bagażnika, pojazd może się przechylić, co może wpłynąć na pomiar odległości.
Nieprawidłowe działanie
W razie nieprawidłowego działania po włączeniu wstecznego biegu na panelu wskaźników zaświeci ta kontrolka ostrzegawcza.
Wyświetlany jest też stosowny komunikat i emitowany sygnał dźwiękowy.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
VisioPark Light
WARNI NG
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów


Kamera cofania jest uruchamiana automatycznie po włączeniu wstecznego biegu.Funkcja może być wspomagana przez czujniki parkowania.Obraz jest wyświetlany na ekranie.

205
Jazda
6

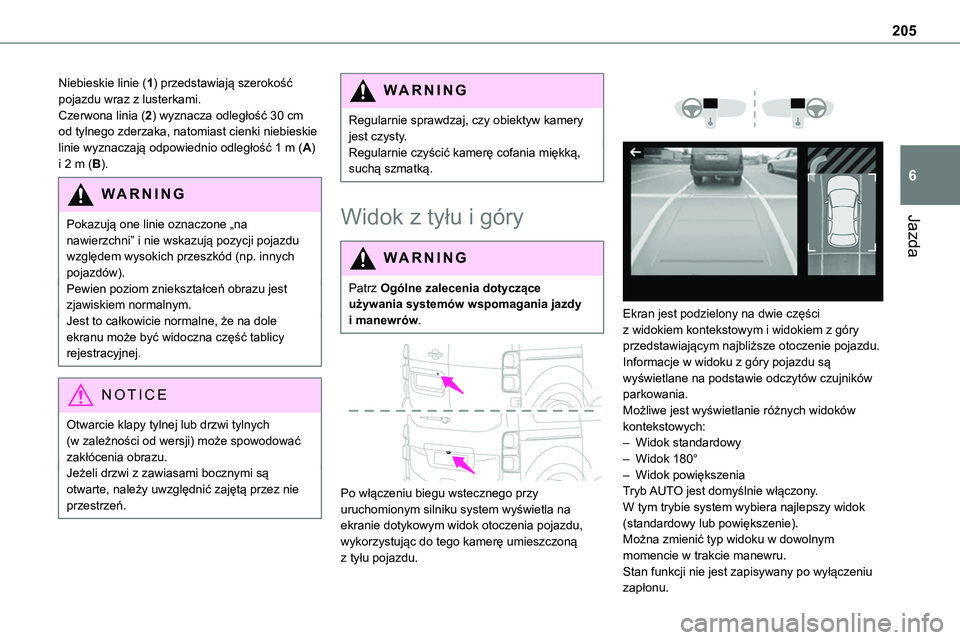

Niebieskie linie (1) przedstawiają szerokość pojazdu wraz z lusterkami.Czerwona linia (2) wyznacza odległość 30 cm od tylnego zderzaka, natomiast cienki niebieskie linie wyznaczają odpowiednio odległość 1 m (A) i 2 m (B).
WARNI NG
Pokazują one linie oznaczone „na nawierzchni” i nie wskazują pozycji pojazdu względem wysokich przeszkód (np. innych pojazdów).Pewien poziom zniekształceń obrazu jest zjawiskiem normalnym.Jest to całkowicie normalne, że na dole ekranu może być widoczna część tablicy rejestracyjnej.
NOTIC E
Otwarcie klapy tylnej lub drzwi tylnych (w zależności od wersji) może spowodować zakłócenia obrazu.Jeżeli drzwi z zawiasami bocznymi są otwarte, należy uwzględnić zajętą przez nie przestrzeń.
WARNI NG
Regularnie sprawdzaj, czy obiektyw kamery jest czysty.Regularnie czyścić kamerę cofania miękką, suchą szmatką.
Widok z tyłu i góry
WARNI NG
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.


Po włączeniu biegu wstecznego przy uruchomionym silniku system wyświetla na ekranie dotykowym widok otoczenia pojazdu, wykorzystując do tego kamerę umieszczoną z tyłu pojazdu.



Ekran jest podzielony na dwie części z widokiem kontekstowym i widokiem z góry przedstawiającym najbliższe otoczenie pojazdu.Informacje w widoku z góry pojazdu są wyświetlane na podstawie odczytów czujników parkowania.Możliwe jest wyświetlanie różnych widoków kontekstowych:– Widok standardowy– Widok 180°– Widok powiększeniaTryb AUTO jest domyślnie włączony.W tym trybie system wybiera najlepszy widok (standardowy lub powiększenie).Można zmienić typ widoku w dowolnym momencie w trakcie manewru.Stan funkcji nie jest zapisywany po wyłączeniu zapłonu.

206

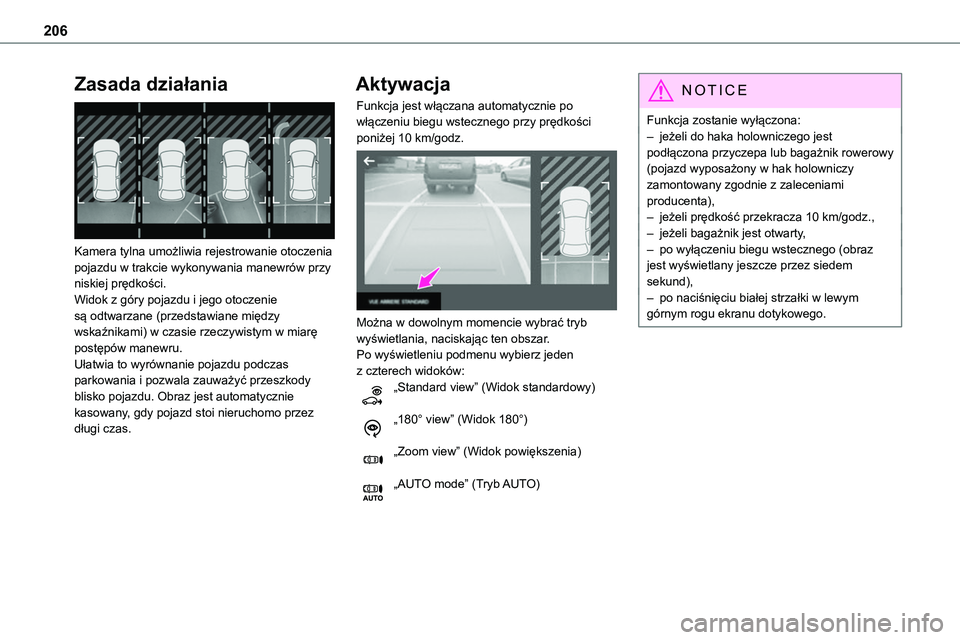

Zasada działania

Kamera tylna umożliwia rejestrowanie otoczenia pojazdu w trakcie wykonywania manewrów przy niskiej prędkości.Widok z góry pojazdu i jego otoczenie są odtwarzane (przedstawiane między wskaźnikami) w czasie rzeczywistym w miarę postępów manewru.Ułatwia to wyrównanie pojazdu podczas parkowania i pozwala zauważyć przeszkody blisko pojazdu. Obraz jest automatycznie kasowany, gdy pojazd stoi nieruchomo przez długi czas.
Aktywacja
Funkcja jest włączana automatycznie po włączeniu biegu wstecznego przy prędkości poniżej 10 km/godz.

Można w dowolnym momencie wybrać tryb wyświetlania, naciskając ten obszar.Po wyświetleniu podmenu wybierz jeden z czterech widoków:„Standard view” (Widok standardowy)
„180° view” (Widok 180°)
„Zoom view” (Widok powiększenia)
„AUTO mode” (Tryb AUTO)
NOTIC E
Funkcja zostanie wyłączona:– jeżeli do haka holowniczego jest podłączona przyczepa lub bagażnik rowerowy (pojazd wyposażony w hak holowniczy zamontowany zgodnie z zaleceniami producenta),– jeżeli prędkość przekracza 10 km/godz.,
– jeżeli bagażnik jest otwarty,– po wyłączeniu biegu wstecznego (obraz jest wyświetlany jeszcze przez siedem sekund),– po naciśnięciu białej strzałki w lewym górnym rogu ekranu dotykowego.

207
Jazda
6

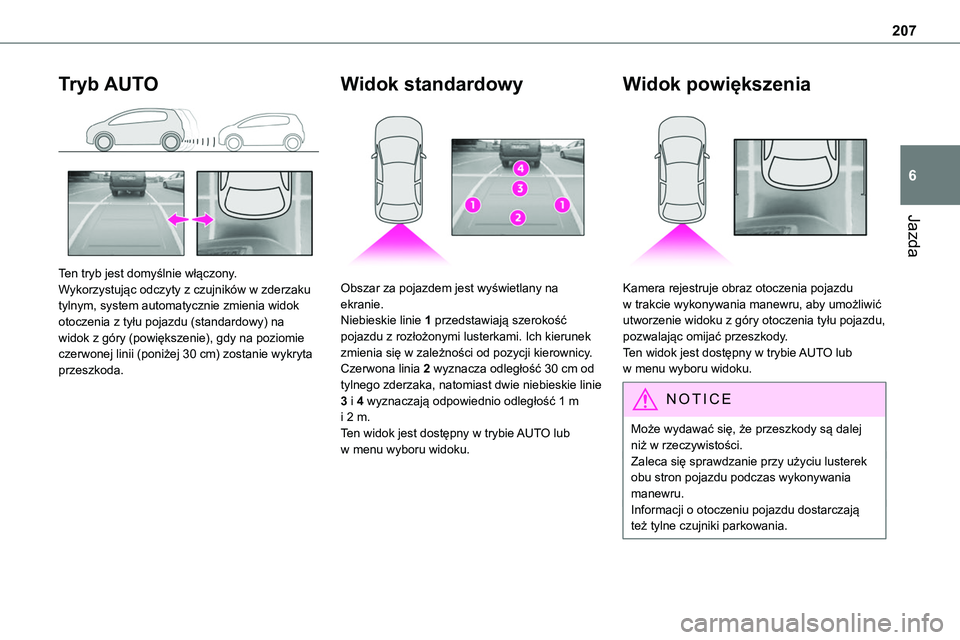

Tryb AUTO

Ten tryb jest domyślnie włączony.Wykorzystując odczyty z czujników w zderzaku tylnym, system automatycznie zmienia widok otoczenia z tyłu pojazdu (standardowy) na widok z góry (powiększenie), gdy na poziomie czerwonej linii (poniżej 30 cm) zostanie wykryta przeszkoda.
Widok standardowy

Obszar za pojazdem jest wyświetlany na ekranie.Niebieskie linie 1 przedstawiają szerokość pojazdu z rozłożonymi lusterkami. Ich kierunek zmienia się w zależności od pozycji kierownicy.Czerwona linia 2 wyznacza odległość 30 cm od tylnego zderzaka, natomiast dwie niebieskie linie 3 i 4 wyznaczają odpowiednio odległość 1 m i 2 m.Ten widok jest dostępny w trybie AUTO lub w menu wyboru widoku.
Widok powiększenia

Kamera rejestruje obraz otoczenia pojazdu w trakcie wykonywania manewru, aby umożliwić utworzenie widoku z góry otoczenia tyłu pojazdu, pozwalając omijać przeszkody.Ten widok jest dostępny w trybie AUTO lub w menu wyboru widoku.
NOTIC E
Może wydawać się, że przeszkody są dalej niż w rzeczywistości.Zaleca się sprawdzanie przy użyciu lusterek obu stron pojazdu podczas wykonywania manewru.Informacji o otoczeniu pojazdu dostarczają też tylne czujniki parkowania.

208

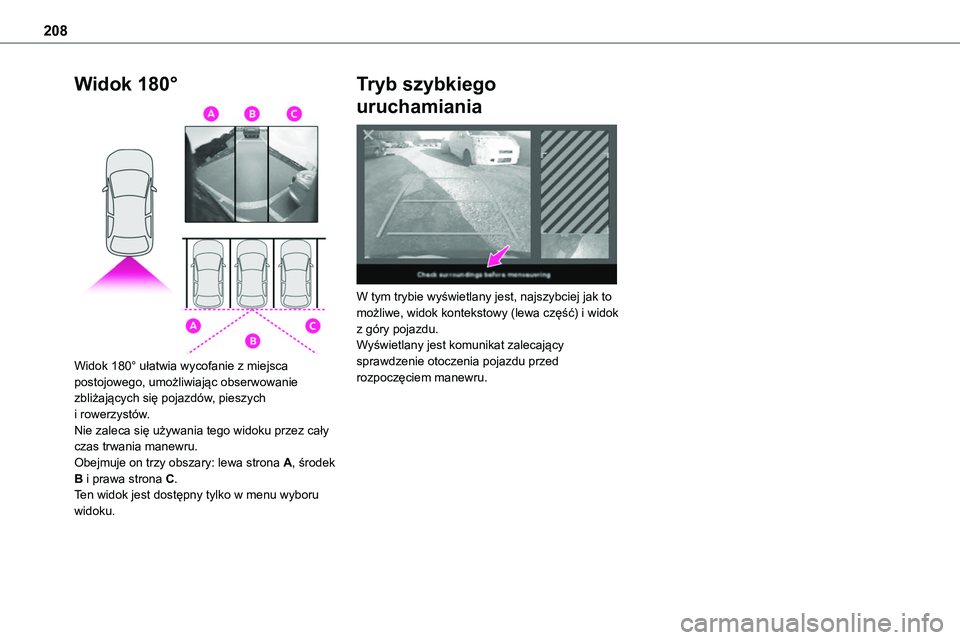

Widok 180°

Widok 180° ułatwia wycofanie z miejsca postojowego, umożliwiając obserwowanie zbliżających się pojazdów, pieszych i rowerzystów.
Nie zaleca się używania tego widoku przez cały czas trwania manewru.Obejmuje on trzy obszary: lewa strona A, środek B i prawa strona C.Ten widok jest dostępny tylko w menu wyboru widoku.
Tryb szybkiego
uruchamiania

W tym trybie wyświetlany jest, najszybciej jak to możliwe, widok kontekstowy (lewa część) i widok z góry pojazdu.Wyświetlany jest komunikat zalecający sprawdzenie otoczenia pojazdu przed rozpoczęciem manewru.

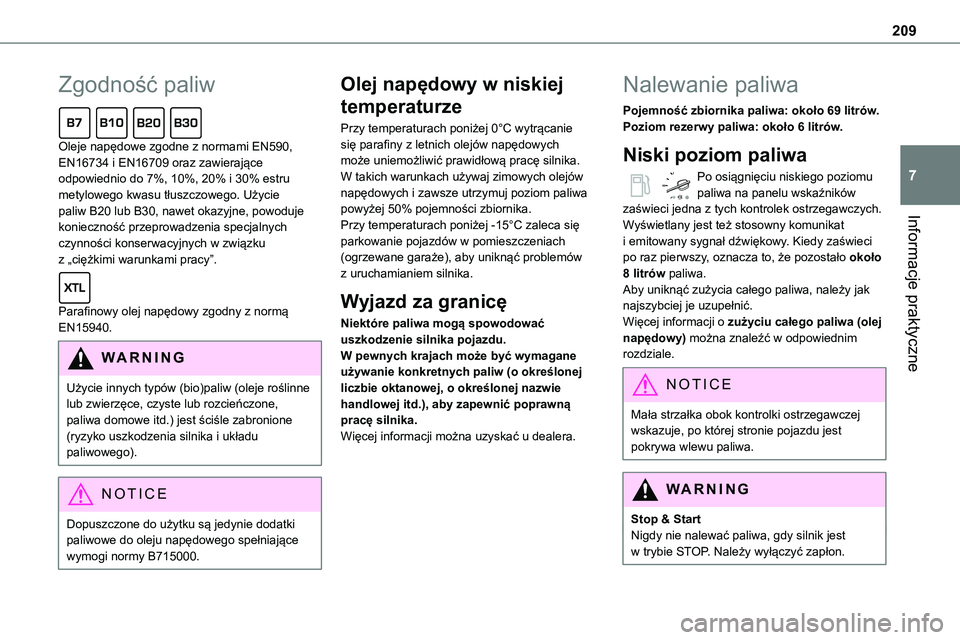

209
Informacje praktyczne
7
Zgodność paliw
Oleje napędowe zgodne z normami EN590, EN16734 i EN16709 oraz zawierające odpowiednio do 7%, 10%, 20% i 30% estru metylowego kwasu tłuszczowego. Użycie paliw B20 lub B30, nawet okazyjne, powoduje
konieczność przeprowadzenia specjalnych czynności konserwacyjnych w związku z „ciężkimi warunkami pracy”.
Parafinowy olej napędowy zgodny z normą EN15940.
WARNI NG
Użycie innych typów (bio)paliw (oleje roślinne lub zwierzęce, czyste lub rozcieńczone, paliwa domowe itd.) jest ściśle zabronione (ryzyko uszkodzenia silnika i układu paliwowego).
NOTIC E
Dopuszczone do użytku są jedynie dodatki paliwowe do oleju napędowego spełniające wymogi normy B715000.
Olej napędowy w niskiej
temperaturze
Przy temperaturach poniżej 0°C wytrącanie się parafiny z letnich olejów napędowych może uniemożliwić prawidłową pracę silnika. W takich warunkach używaj zimowych olejów napędowych i zawsze utrzymuj poziom paliwa powyżej 50% pojemności zbiornika.
Przy temperaturach poniżej -15°C zaleca się parkowanie pojazdów w pomieszczeniach (ogrzewane garaże), aby uniknąć problemów z uruchamianiem silnika.
Wyjazd za granicę
Niektóre paliwa mogą spowodować uszkodzenie silnika pojazdu.W pewnych krajach może być wymagane używanie konkretnych paliw (o określonej liczbie oktanowej, o określonej nazwie handlowej itd.), aby zapewnić poprawną pracę silnika.Więcej informacji można uzyskać u dealera.
Nalewanie paliwa
Pojemność zbiornika paliwa: około 69 litrów.Poziom rezerwy paliwa: około 6 litrów.
Niski poziom paliwa
Po osiągnięciu niskiego poziomu paliwa na panelu wskaźników zaświeci jedna z tych kontrolek ostrzegawczych.
Wyświetlany jest też stosowny komunikat i emitowany sygnał dźwiękowy. Kiedy zaświeci po raz pierwszy, oznacza to, że pozostało około 8 litrów paliwa.Aby uniknąć zużycia całego paliwa, należy jak najszybciej je uzupełnić.Więcej informacji o zużyciu całego paliwa (olej napędowy) można znaleźć w odpowiednim rozdziale.
NOTIC E
Mała strzałka obok kontrolki ostrzegawczej wskazuje, po której stronie pojazdu jest pokrywa wlewu paliwa.
WARNI NG
Stop & Start
Nigdy nie nalewać paliwa, gdy silnik jest w trybie STOP. Należy wyłączyć zapłon.

210

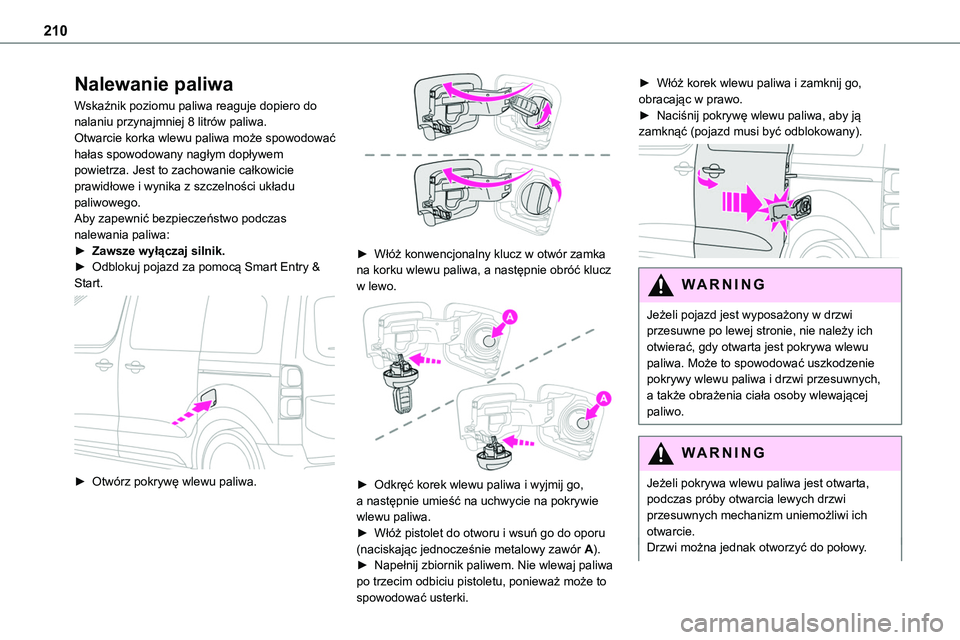

Nalewanie paliwa
Wskaźnik poziomu paliwa reaguje dopiero do nalaniu przynajmniej 8 litrów paliwa.Otwarcie korka wlewu paliwa może spowodować hałas spowodowany nagłym dopływem powietrza. Jest to zachowanie całkowicie prawidłowe i wynika z szczelności układu paliwowego.Aby zapewnić bezpieczeństwo podczas
nalewania paliwa:► Zawsze wyłączaj silnik.► Odblokuj pojazd za pomocą Smart Entry & Start.

► Otwórz pokrywę wlewu paliwa.

► Włóż konwencjonalny klucz w otwór zamka na korku wlewu paliwa, a następnie obróć klucz w lewo.

► Odkręć korek wlewu paliwa i wyjmij go, a następnie umieść na uchwycie na pokrywie wlewu paliwa.► Włóż pistolet do otworu i wsuń go do oporu (naciskając jednocześnie metalowy zawór A).► Napełnij zbiornik paliwem. Nie wlewaj paliwa po trzecim odbiciu pistoletu, ponieważ może to
spowodować usterki.
► Włóż korek wlewu paliwa i zamknij go, obracając w prawo.► Naciśnij pokrywę wlewu paliwa, aby ją zamknąć (pojazd musi być odblokowany).

WARNI NG
Jeżeli pojazd jest wyposażony w drzwi przesuwne po lewej stronie, nie należy ich otwierać, gdy otwarta jest pokrywa wlewu paliwa. Może to spowodować uszkodzenie pokrywy wlewu paliwa i drzwi przesuwnych, a także obrażenia ciała osoby wlewającej paliwo.
WARNI NG
Jeżeli pokrywa wlewu paliwa jest otwarta, podczas próby otwarcia lewych drzwi przesuwnych mechanizm uniemożliwi ich otwarcie.Drzwi można jednak otworzyć do połowy.
