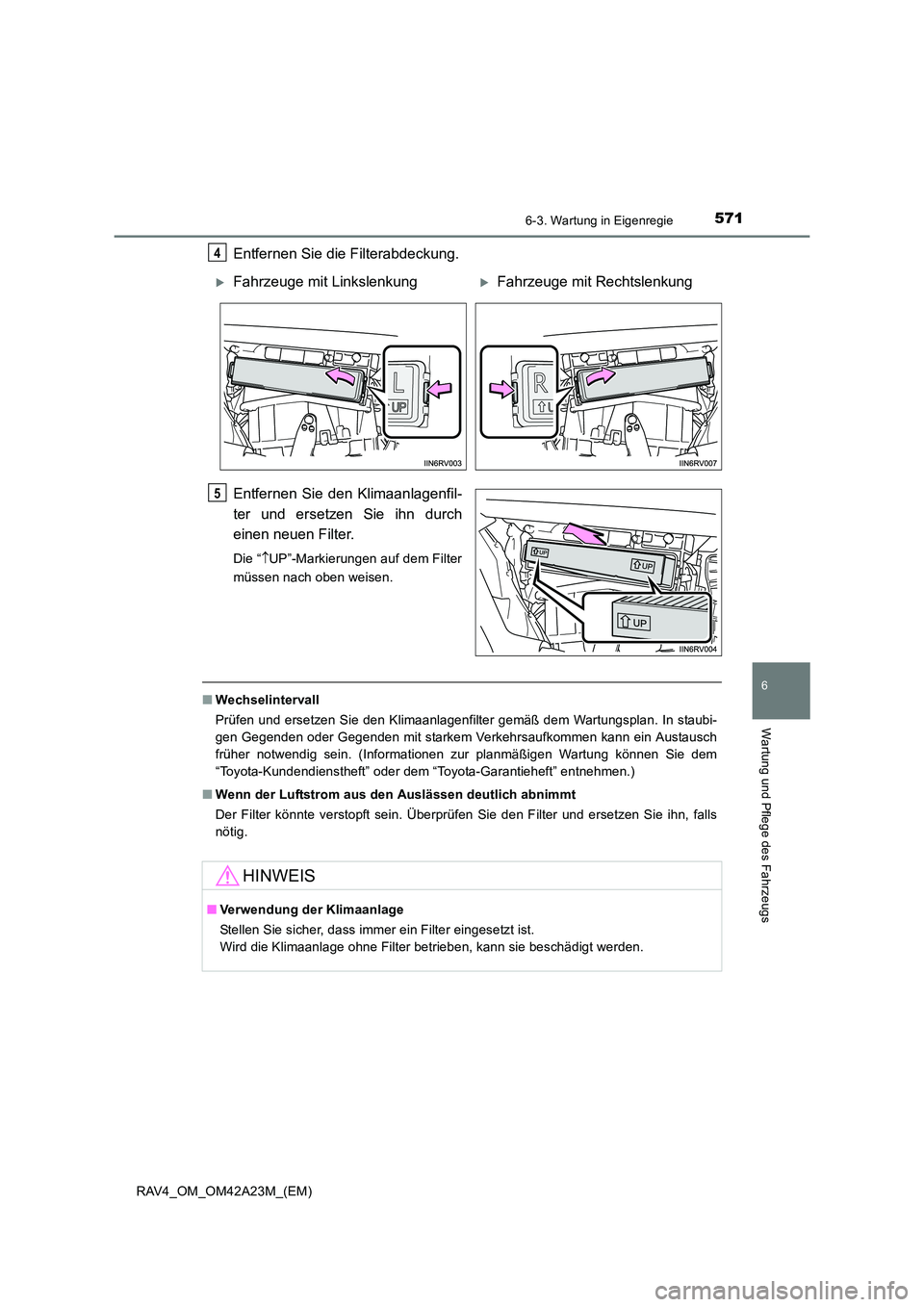

Entfernen Sie die Filterabdeckung.
Entfernen Sie den Klimaanlagenfil-
ter und ersetzen Sie ihn durch
einen neuen Filter.
Die “↑UP”-Markierungen auf dem Filter
müssen nach oben weisen.
■ Wechselintervall
Prüfen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan. In staubi-
gen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein Austausch
früher notwendig sein. (Informationen zur planmäßigen Wartung können Sie dem
“Toyota-Kundendienstheft” oder dem “Toyota-Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
4
XFahrzeuge mit LinkslenkungXFahrzeuge mit Rechtslenkung
5
HINWEIS
■Verwendung der Klimaanlage
Stellen Sie sicher, dass immer ein Filter eingesetzt ist.
Wird die Klimaanlage ohne Filter betrieben, kann sie beschädigt werden.

5726-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
Batterie der Fernbedienung/des
elektronischen Schlüssels
●Schlitzschraubendreher
● Kleinen Schlitzschraubendreher
● Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Zugangs- und
Startsystem) bzw. CR2032 (Fahrzeuge mit intelligentem Zugangs- und
Startsystem)
XFahrzeuge ohne intelligentes Zugangs- und Startsystem

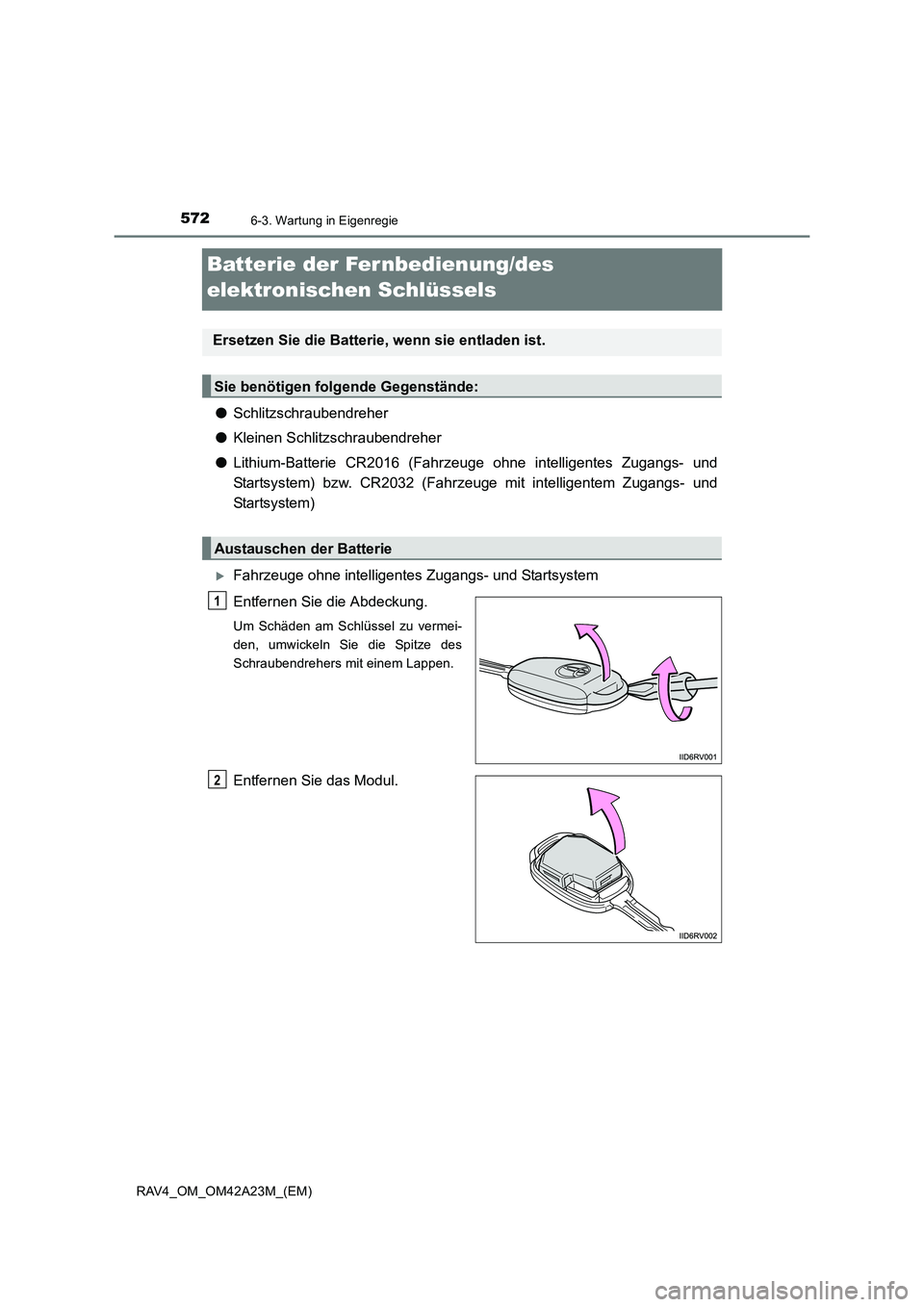

Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie das Modul.
Ersetzen Sie die Batterie, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2

5736-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

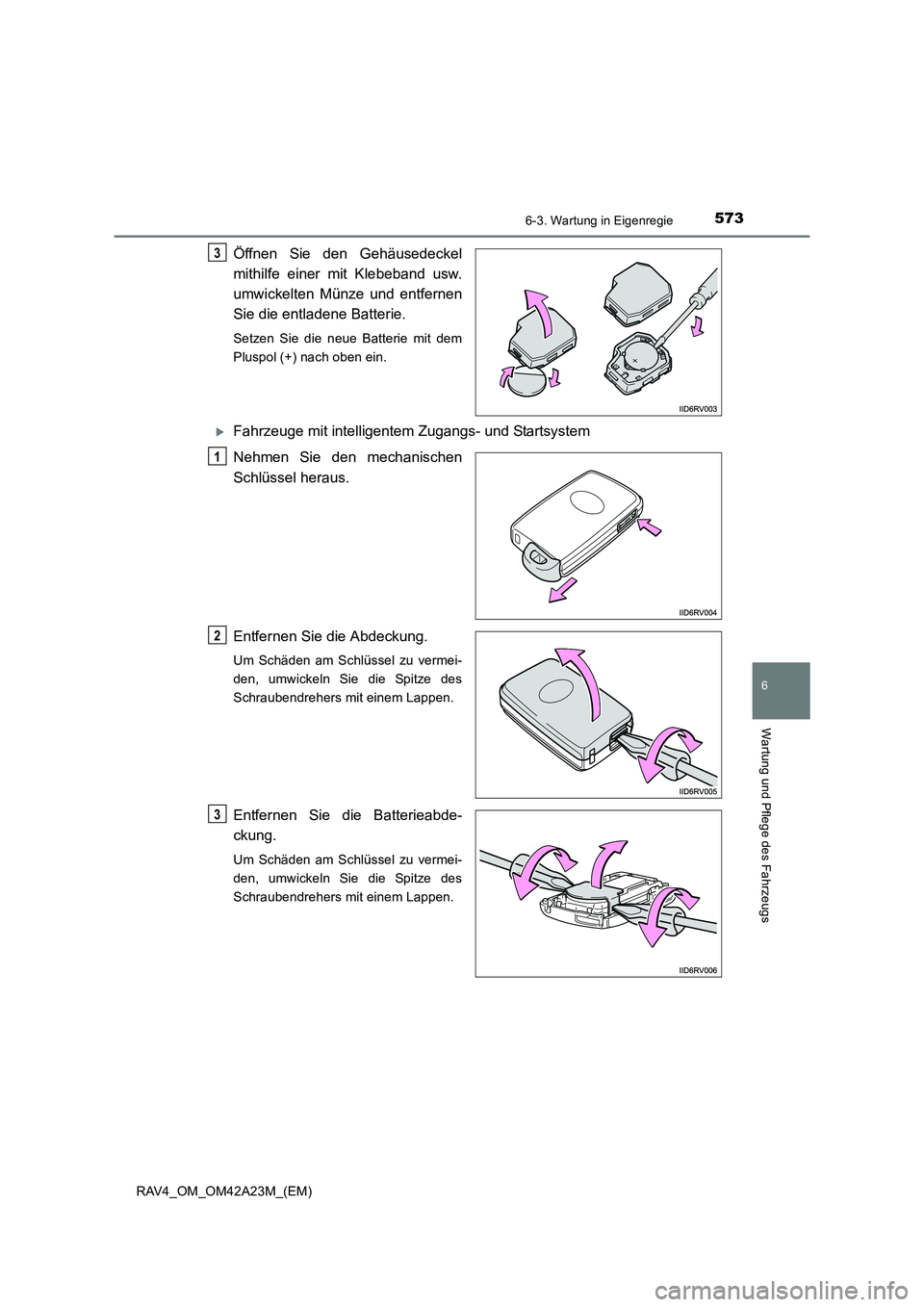

Öffnen Sie den Gehäusedeckel
mithilfe einer mit Klebeband usw.
umwickelten Münze und entfernen
Sie die entladene Batterie.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Entfernen Sie die Batterieabde-
ckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
3
1
2
3

5746-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
Nehmen Sie die leere Batterie her-
aus.
Setzen Sie die neue Batterie mit dem
Pluspol (+) nach oben ein.
■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. CR2032 (Fahrzeuge mit intelligentem Zugangs-
und Startsystem)
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
jeder anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in
Elektrogeräteläden oder Kamerageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem (falls vorhanden) sowie die Fernbedie-
nung funktionieren nicht ordnungsgemäß.
● Die Reichweite wird geringer.
4

5756-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

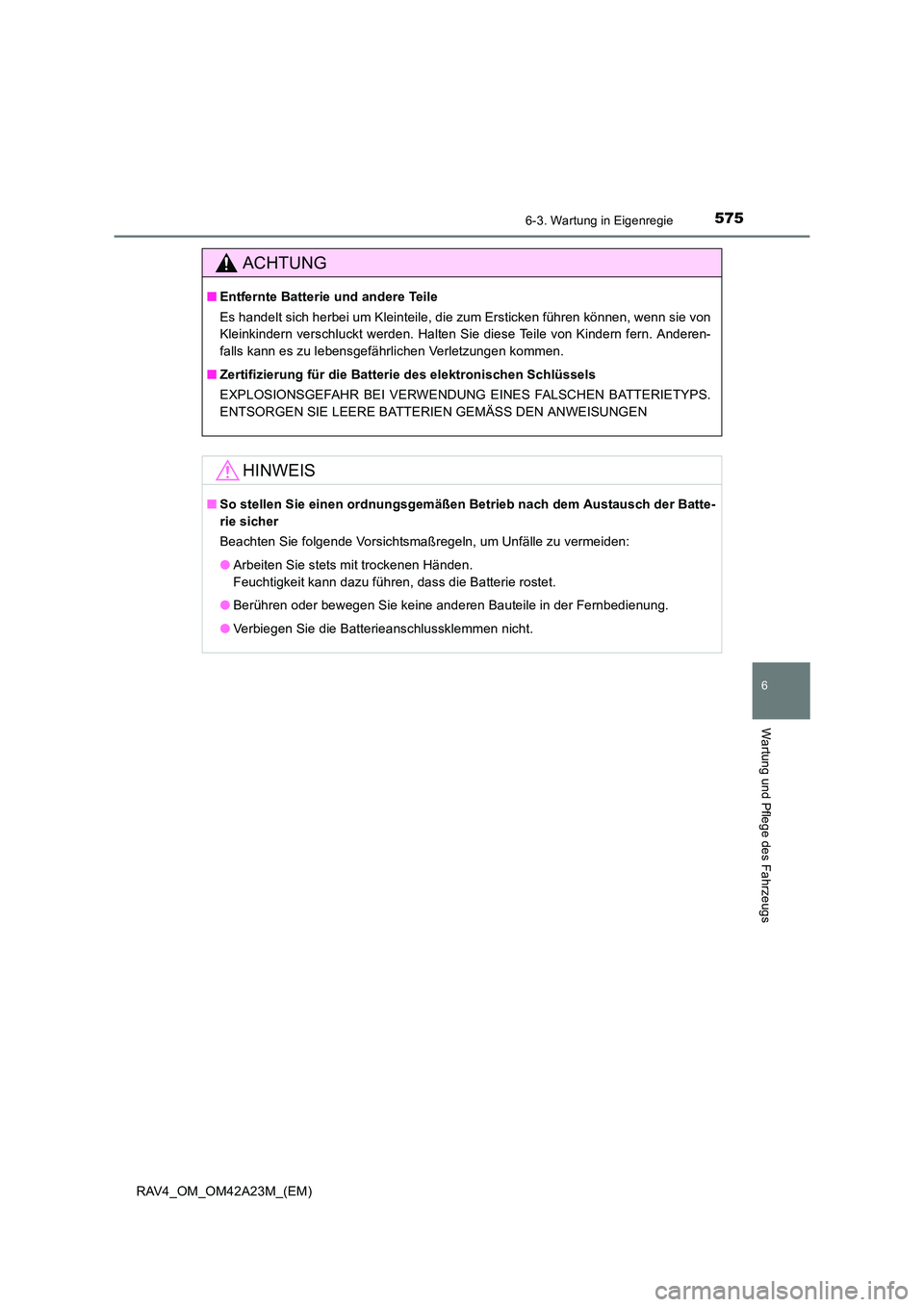

ACHTUNG
■Entfernte Batterie und andere Teile
Es handelt sich herbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu lebensgefährlichen Verletzungen kommen.
■ Zertifizierung für die Batterie des elektronischen Schlüssels
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.

5766-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

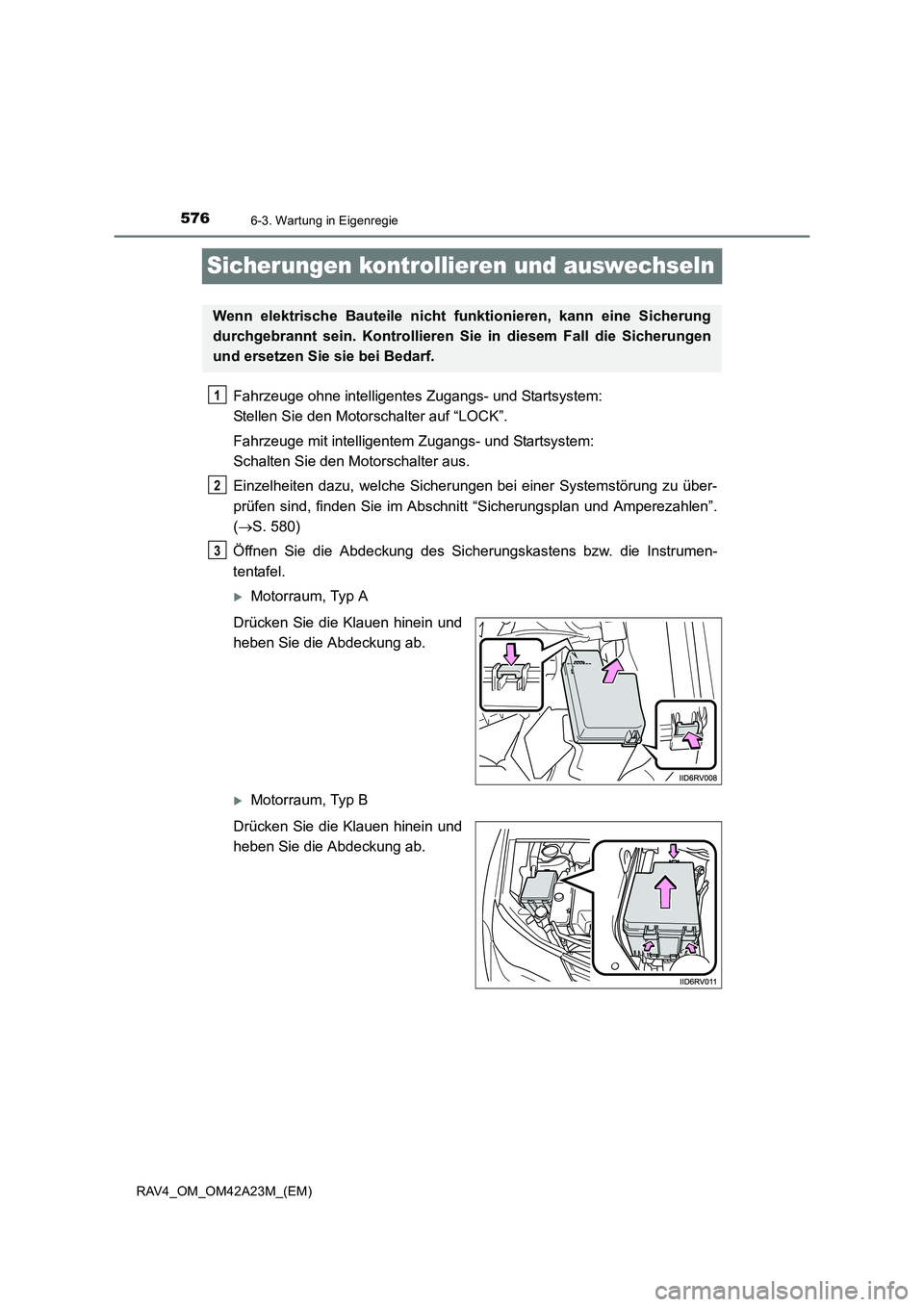

Sicherungen kontrollieren und auswechseln
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Stellen Sie den Motorschalter auf “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Einzelheiten dazu, welche Sicherungen bei einer Systemstörung zu über-
prüfen sind, finden Sie im Abschnitt “Sicherungsplan und Amperezahlen”.
(→ S. 580)
Öffnen Sie die Abdeckung des Sicherungskastens bzw. die Instrumen-
tentafel.
XMotorraum, Typ A
Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab.
XMotorraum, Typ B
Drücken Sie die Klauen hinein und
heben Sie die Abdeckung ab.
Wenn elektrische Bauteile nicht funktionieren, kann eine Sicherung
durchgebrannt sein. Kontrollieren Sie in diesem Fall die Sicherungen
und ersetzen Sie sie bei Bedarf.
1
2
3

5776-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

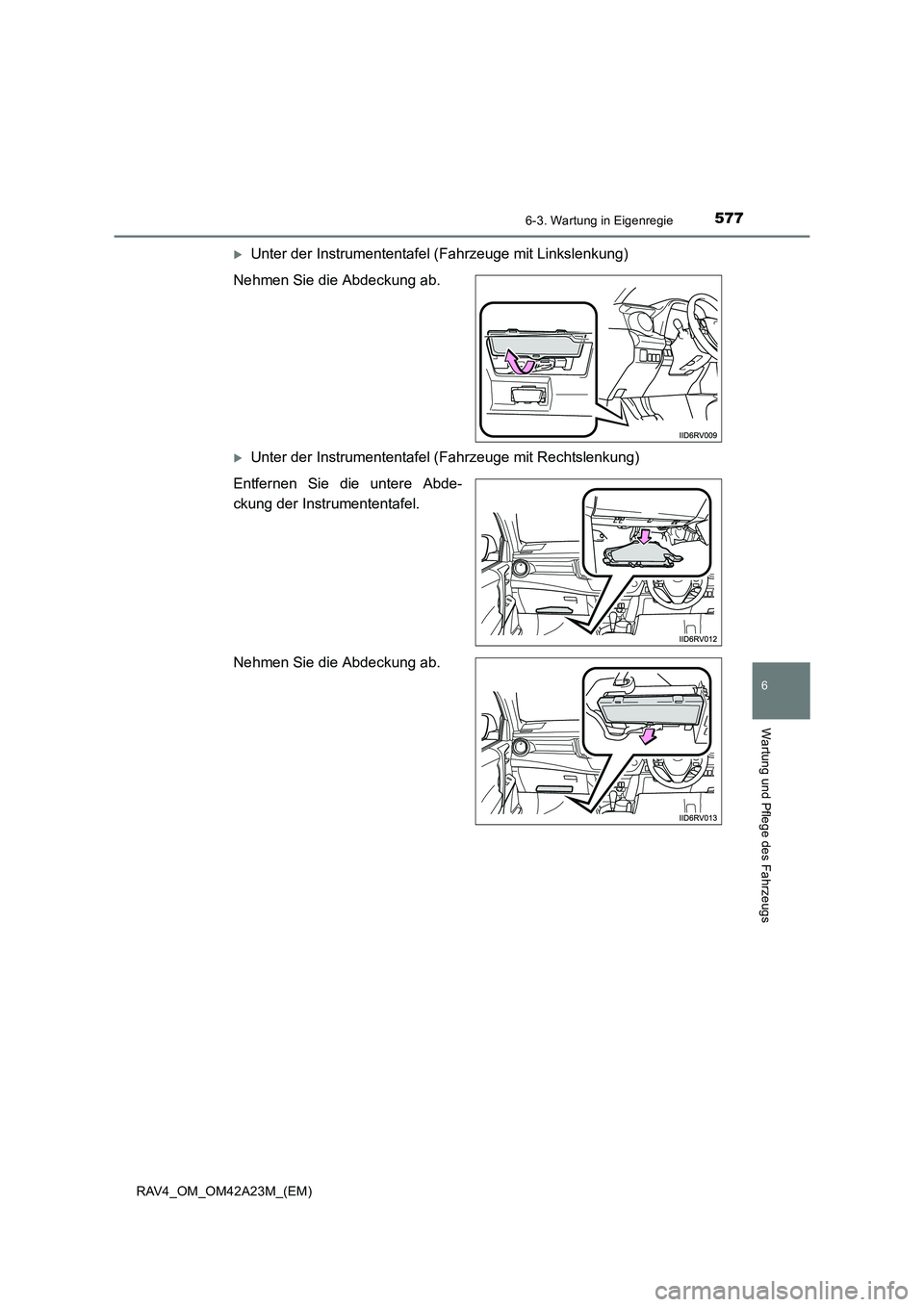

XUnter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Nehmen Sie die Abdeckung ab.
XUnter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die untere Abde-
ckung der Instrumententafel.
Nehmen Sie die Abdeckung ab.

5786-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)

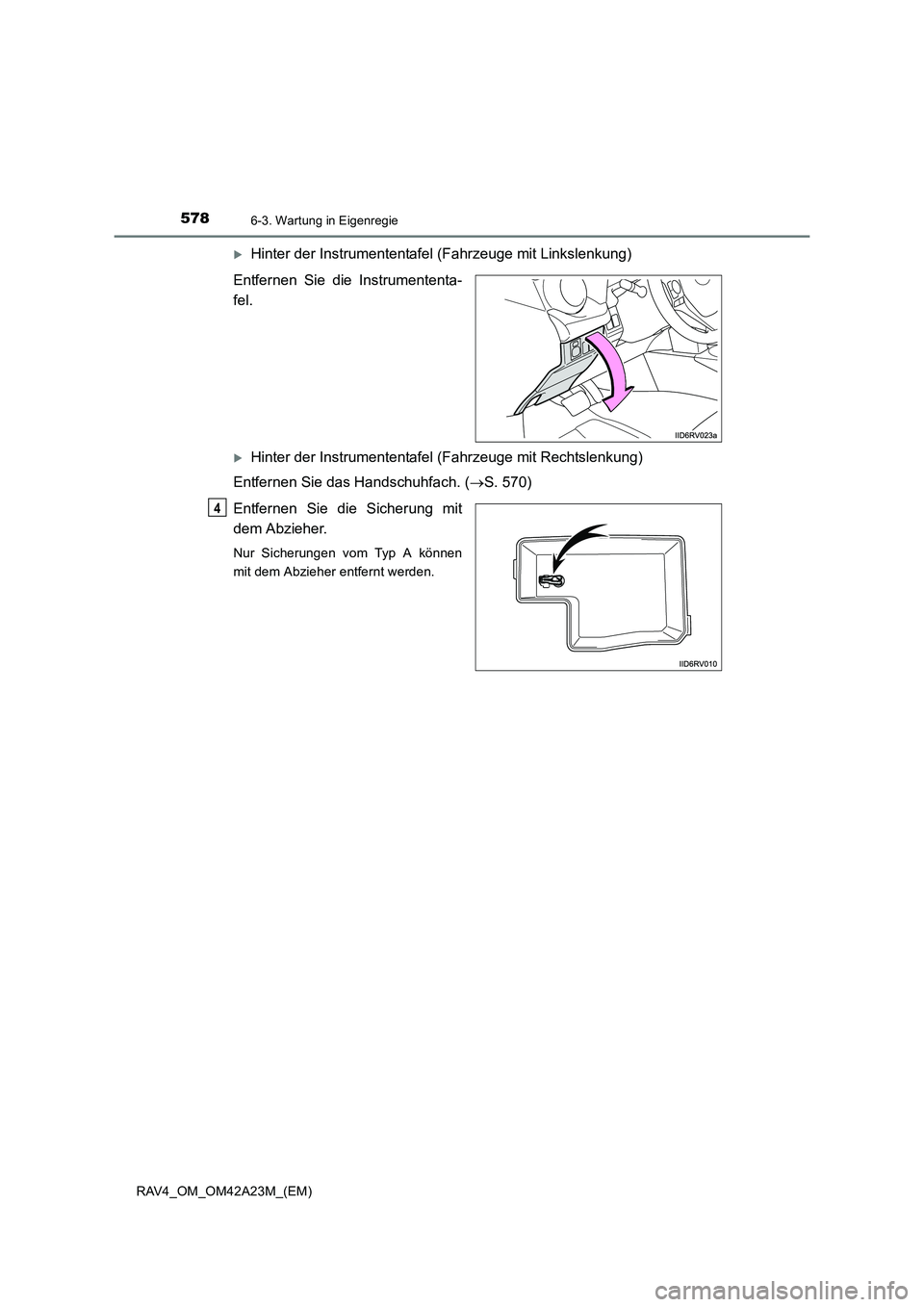

XHinter der Instrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie die Instrumententa-
fel.
XHinter der Instrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie das Handschuhfach. ( →S. 570)
Entfernen Sie die Sicherung mit
dem Abzieher.
Nur Sicherungen vom Typ A können
mit dem Abzieher entfernt werden.
4

5796-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)

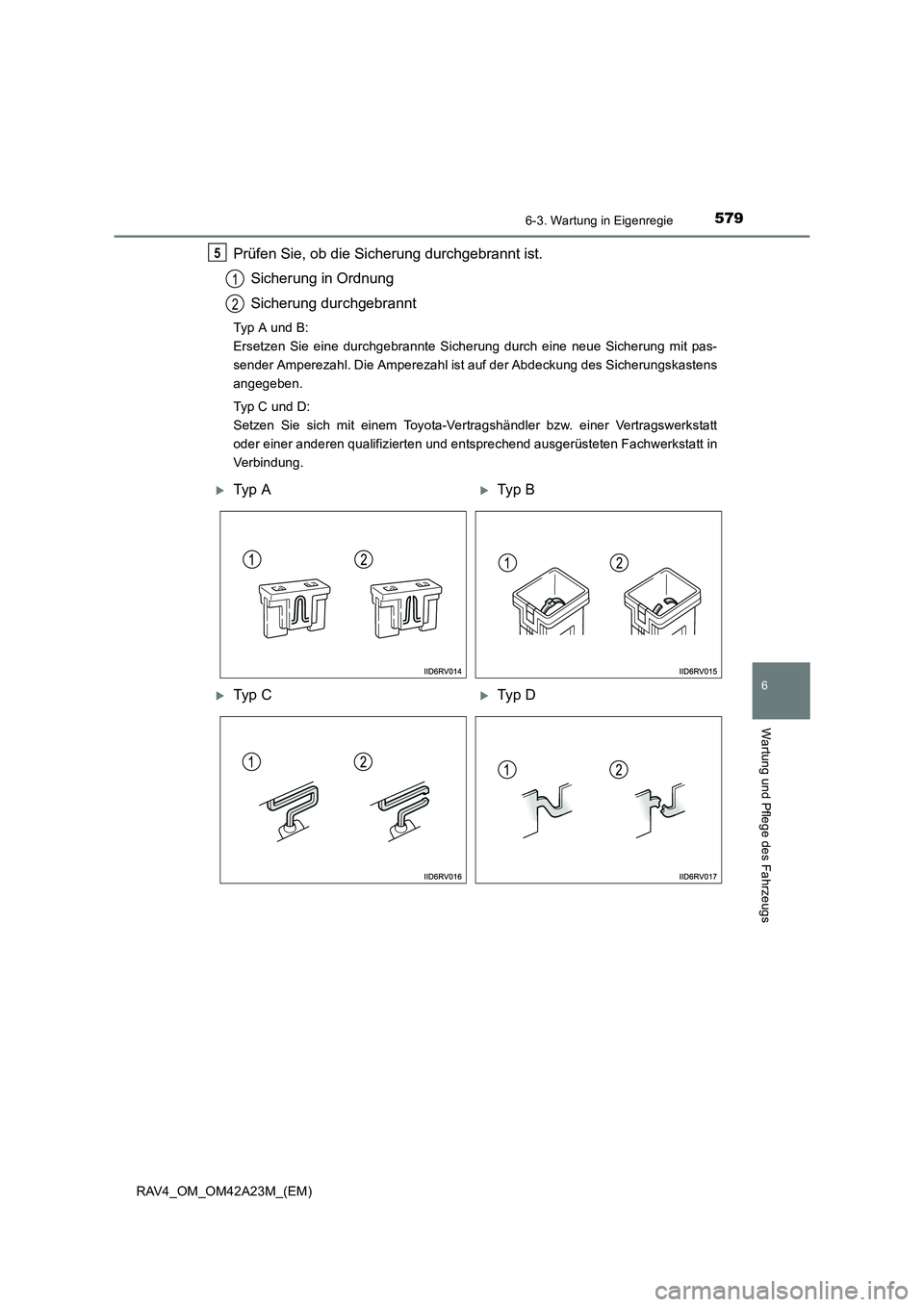

Prüfen Sie, ob die Sicherung durchgebrannt ist.Sicherung in Ordnung
Sicherung durchgebrannt
Typ A und B:
Ersetzen Sie eine durchgebrannte Sicherung durch eine neue Sicherung mit pas-
sender Amperezahl. Die Amperezahl ist auf der Abdeckung des Sicherungskastens
angegeben.
Typ C und D:
Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in
Verbindung.
5
1
2
XTy p AXTyp B
XTy p CXTyp D

5806-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)■
Motorraum, Typ A

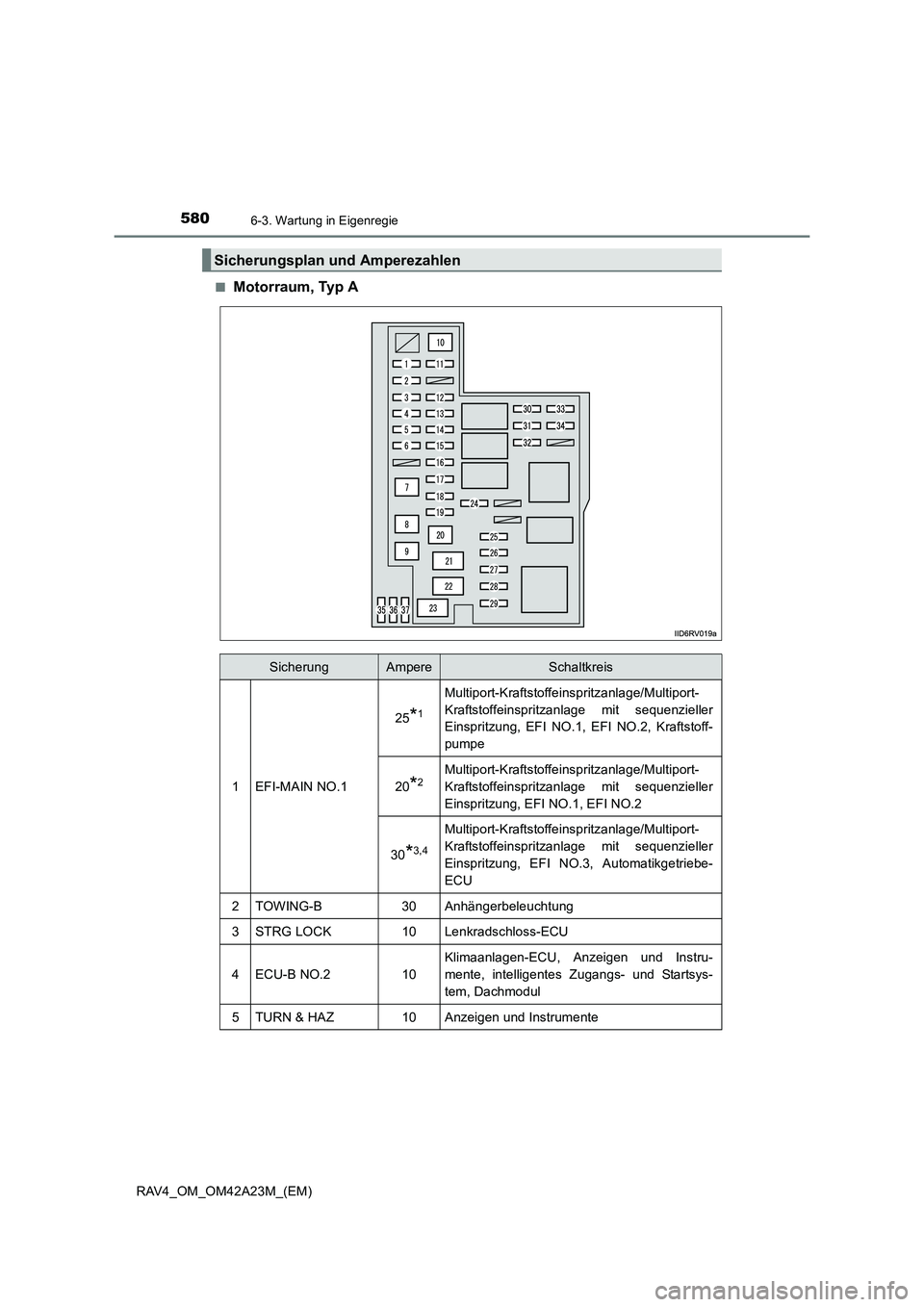

Sicherungsplan und Amperezahlen
SicherungAmpereSchaltkreis
1EFI-MAIN NO.1
25*1
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2, Kraftstoff-
pumpe
20*2Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.1, EFI NO.2
30*3,4
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung, EFI NO.3, Automatikgetriebe-
ECU
2TOWING-B30Anhängerbeleuchtung
3STRG LOCK10Lenkradschloss-ECU
4ECU-B NO.210
Klimaanlagen-ECU, Anzeigen und Instru-
mente, intelligentes Zugangs- und Startsys-
tem, Dachmodul
5TURN & HAZ10Anzeigen und Instrumente
