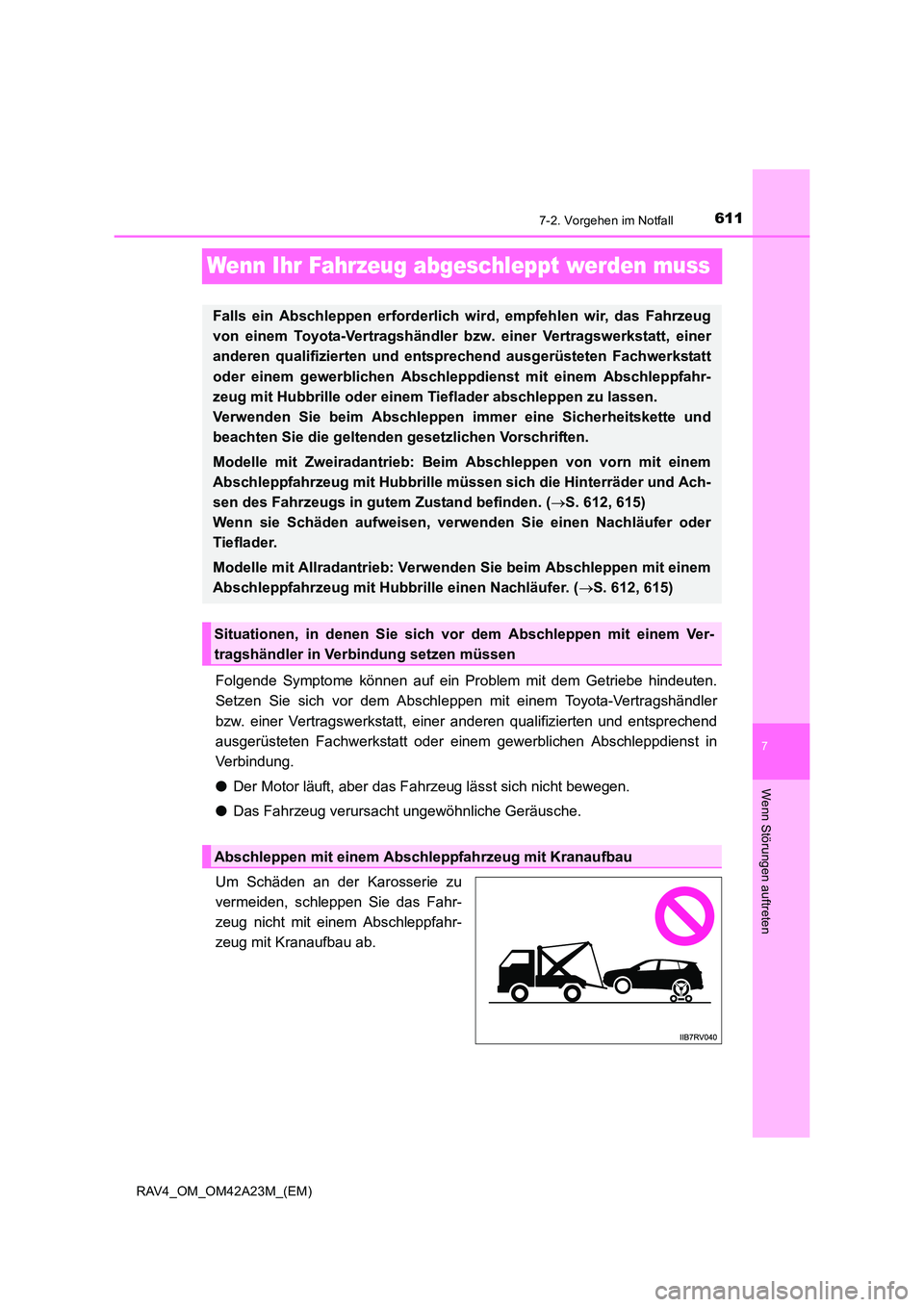

7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten.
Setzen Sie sich vor dem Abschl eppen mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt, einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt oder einem gewerblichen Abschleppdienst in
Verbindung.
● Der Motor läuft, aber das Fahrzeug lässt sich nicht bewegen.
● Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu
vermeiden, schleppen Sie das Fahr-
zeug nicht mit einem Abschleppfahr-
zeug mit Kranaufbau ab.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt, einer
anderen qualifizierten und entspr echend ausgerüsteten Fachwerkstatt
oder einem gewerblichen Abschleppdienst mit einem Abschleppfahr-
zeug mit Hubbrille oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und
beachten Sie die geltenden gesetzlichen Vorschriften.
Modelle mit Zweiradantrieb: Beim Abschleppen von vorn mit einem
Abschleppfahrzeug mit Hubbrille müssen sich die Hinterräder und Ach-
sen des Fahrzeugs in gutem Zustand befinden. ( →S. 612, 615)
Wenn sie Schäden aufweisen, verwenden Sie einen Nachläufer oder
Tieflader.
Modelle mit Allradantrieb: Verwenden Sie beim Abschleppen mit einem
Abschleppfahrzeug mit Hubbrille einen Nachläufer. ( →S. 612, 615)
Situationen, in denen Sie sich vor dem Abschleppen mit einem Ver-
tragshändler in Verbindung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau

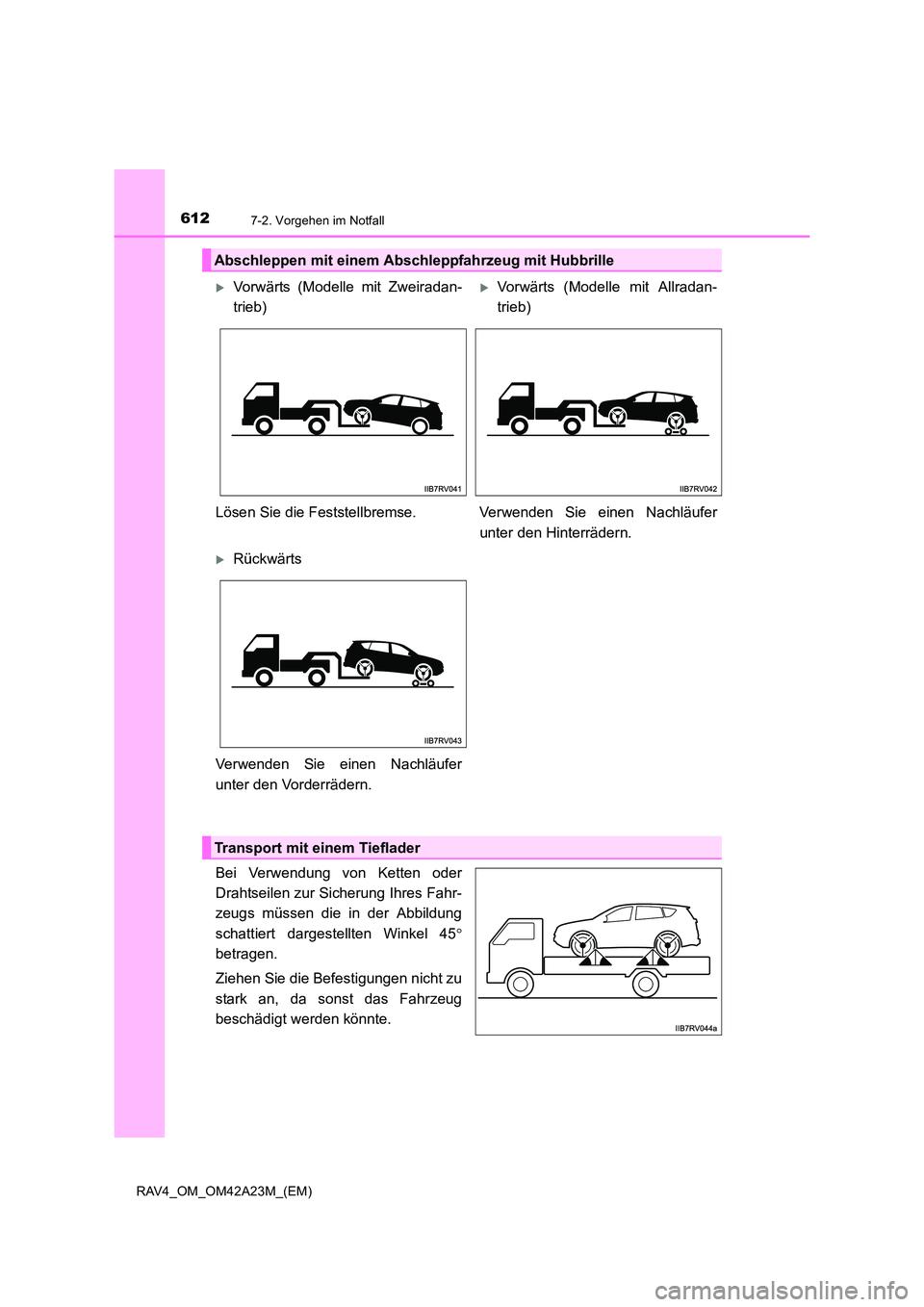

6127-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung Ihres Fahr-
zeugs müssen die in der Abbildung
schattiert dargestellten Winkel 45°
betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Abschleppen mit einem Abschleppfahrzeug mit Hubbrille
XVorwärts (Modelle mit Zweiradan-
trieb)XVorwärts (Modelle mit Allradan-
trieb)
Lösen Sie die Feststellbremse. Verwenden Sie einen Nachläufer unter den Hinterrädern.
XRückwärts
Verwenden Sie einen Nachläufer
unter den Vorderrädern.
Transport mit einem Tieflader

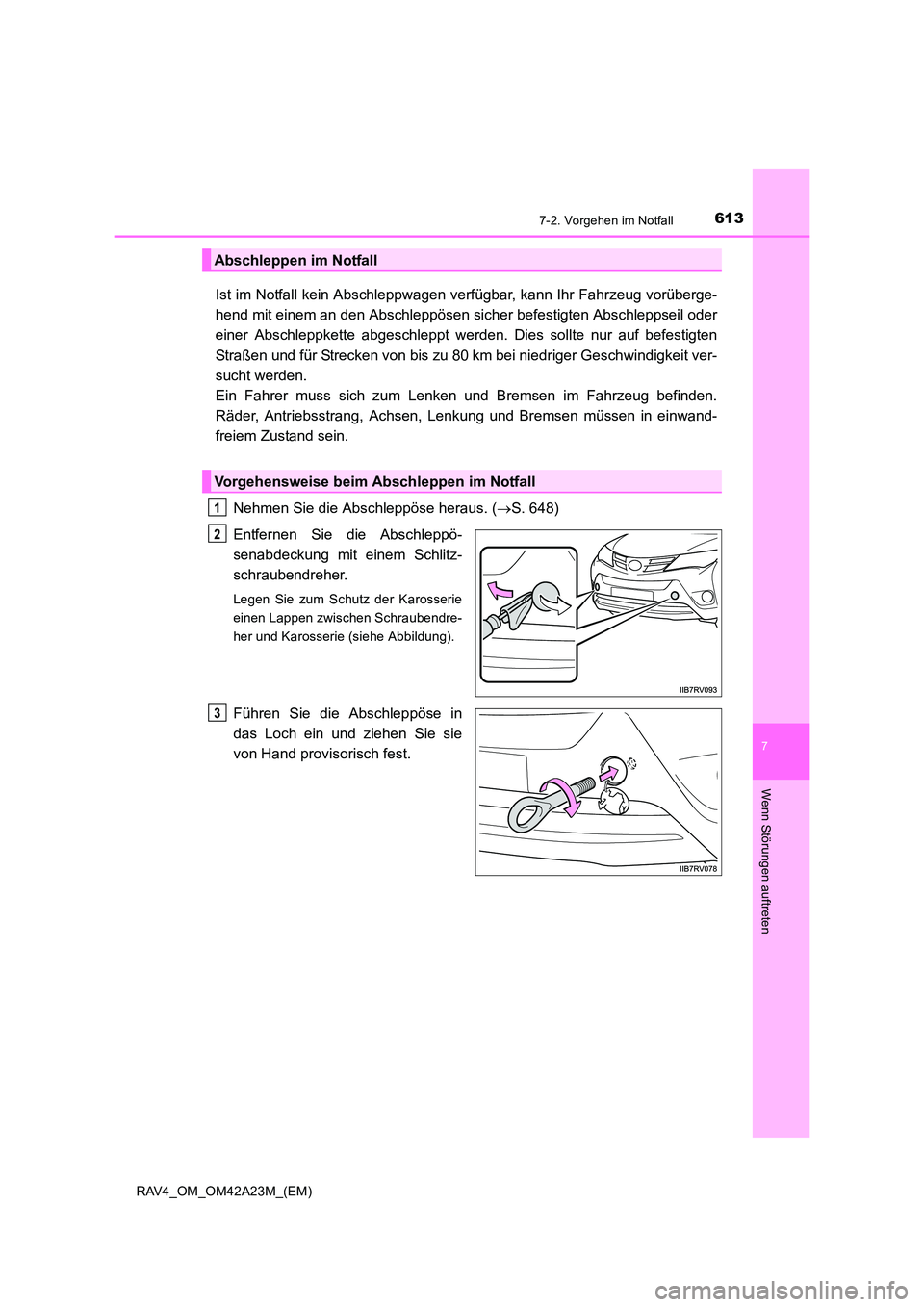

6137-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit einem an den Abschleppösen sicher befestigten Abschleppseil oder
einer Abschleppkette abgeschleppt werden. Dies sollte nur auf befestigten
Straßen und für Strecken von bis zu 80 km bei niedriger Geschwindigkeit ver-
sucht werden.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden.
Räder, Antriebsstrang, Achsen, Lenkung und Bremsen müssen in einwand-
freiem Zustand sein.
Nehmen Sie die Abschleppöse heraus. ( →S. 648)
Entfernen Sie die Abschleppö-
senabdeckung mit einem Schlitz-
schraubendreher.
Legen Sie zum Schutz der Karosserie
einen Lappen zwischen Schraubendre-
her und Karosserie (siehe Abbildung).
Führen Sie die Abschleppöse in
das Loch ein und ziehen Sie sie
von Hand provisorisch fest.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3

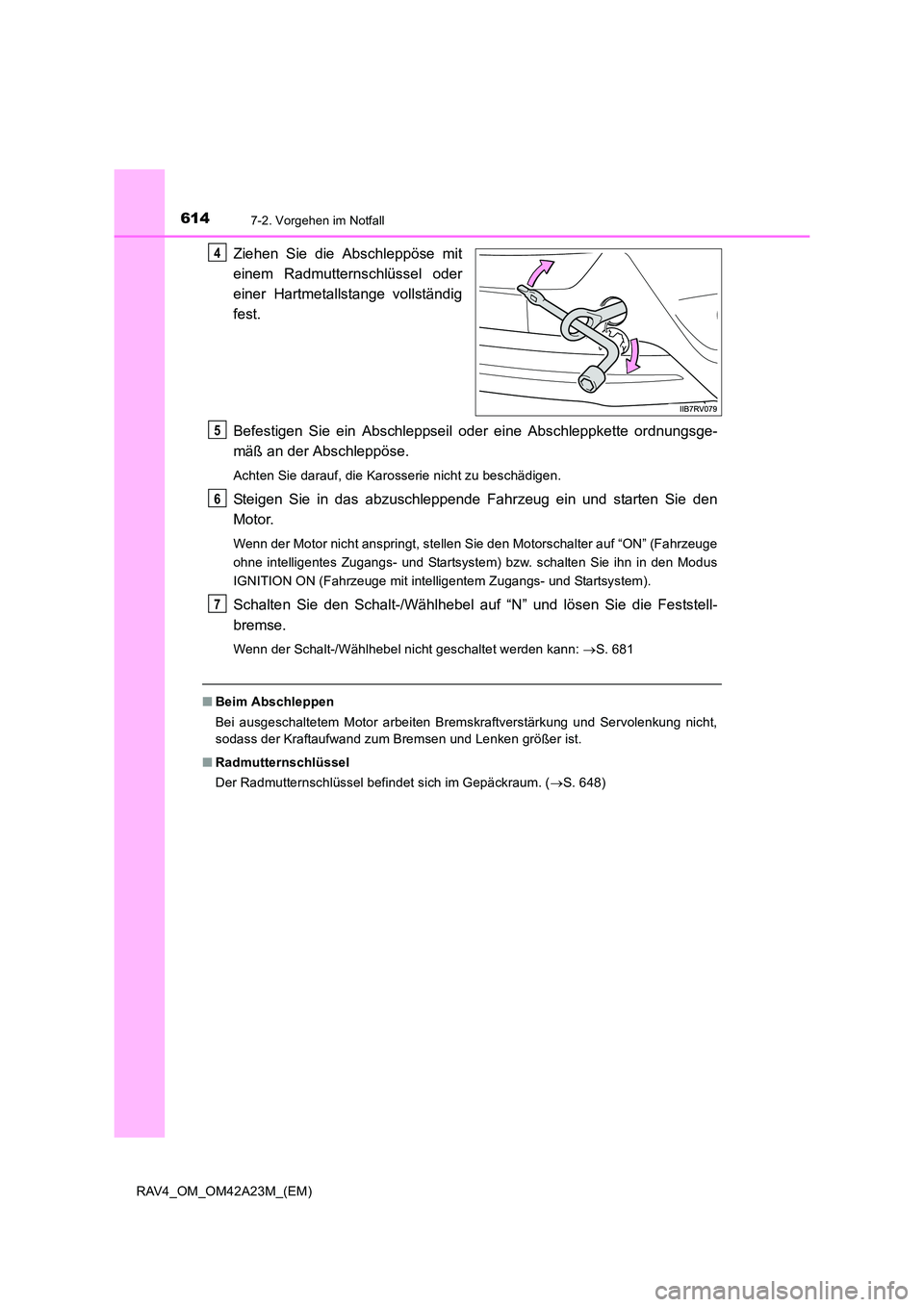

6147-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel oder
einer Hartmetallstange vollständig
fest.
Befestigen Sie ein Abschleppseil oder eine Abschleppkette ordnungsge-
mäß an der Abschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Steigen Sie in das abzuschleppende Fahrzeug ein und starten Sie den
Motor.
Wenn der Motor nicht anspringt, stellen Sie den Motorschalter auf “ON” (Fahrzeuge
ohne intelligentes Zugangs- und Startsystem) bzw. schalten Sie ihn in den Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem).
Schalten Sie den Schalt-/Wählhebel auf “N” und lösen Sie die Feststell-
bremse.
Wenn der Schalt-/Wählhebel nicht geschaltet werden kann: →S. 681
■ Beim Abschleppen
Bei ausgeschaltetem Motor arbeiten Bremskraftverstärkung und Servolenkung nicht,
sodass der Kraftaufwand zum Bremsen und Lenken größer ist.
■ Radmutternschlüssel
Der Radmutternschlüssel befindet sich im Gepäckraum. ( →S. 648)
4
5
6
7

6157-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)

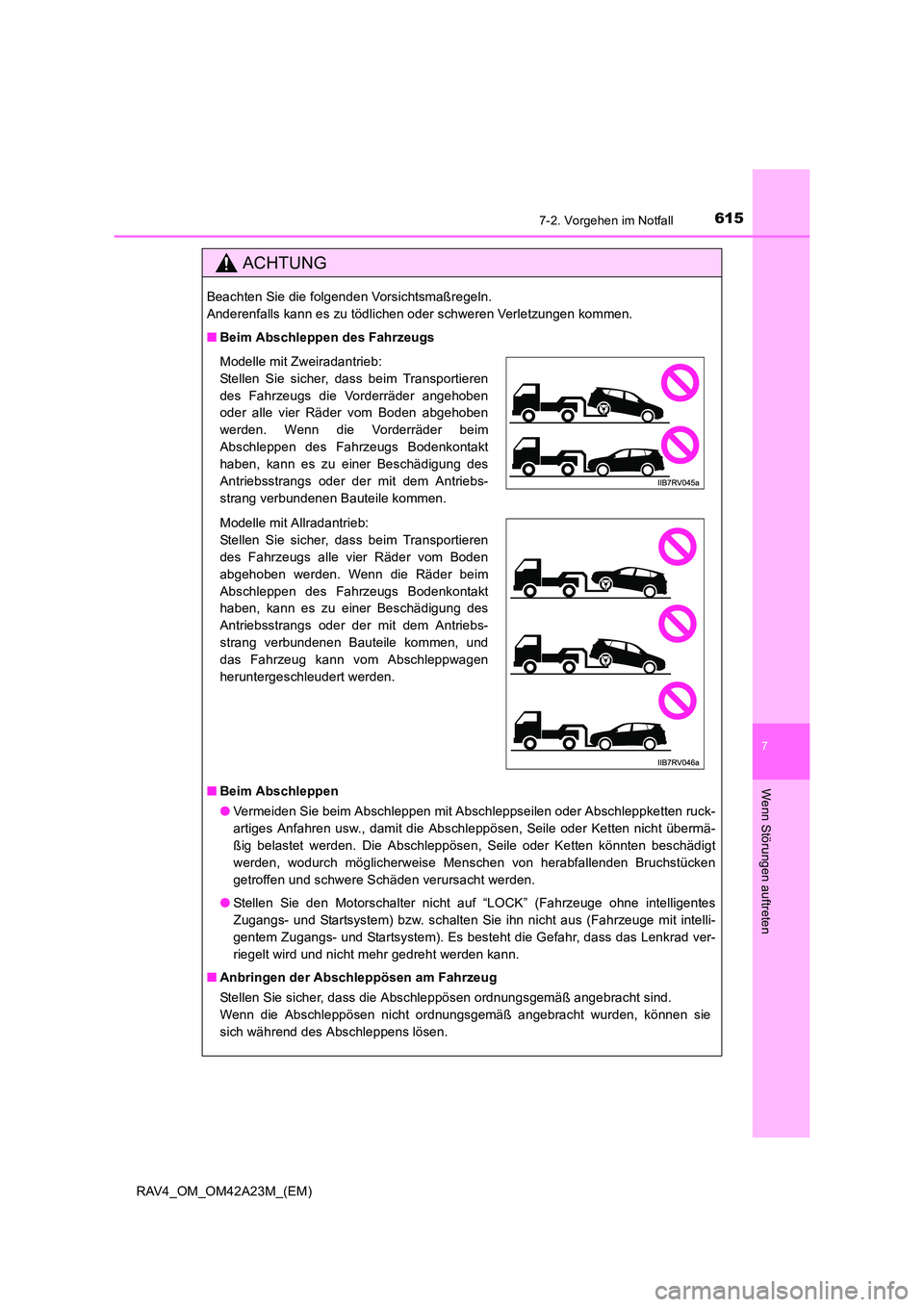

ACHTUNG
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruck-
artiges Anfahren usw., damit die Abschleppösen, Seile oder Ketten nicht übermä-
ßig belastet werden. Die Abschleppösen, Seile oder Ketten könnten beschädigt
werden, wodurch möglicherweise Menschen von herabfallenden Bruchstücken
getroffen und schwere Schäden verursacht werden.
● Stellen Sie den Motorschalter nicht auf “LOCK” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. schalten Sie ihn nicht aus (Fahrzeuge mit intelli-
gentem Zugangs- und Startsystem). Es besteht die Gefahr, dass das Lenkrad ver-
riegelt wird und nicht mehr gedreht werden kann.
■ Anbringen der Abschleppösen am Fahrzeug
Stellen Sie sicher, dass die Abschleppösen ordnungsgemäß angebracht sind.
Wenn die Abschleppösen nicht ordnungsgemäß angebracht wurden, können sie
sich während des Abschleppens lösen.
Modelle mit Zweiradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs die Vorderräder angehoben
oder alle vier Räder vom Boden abgehoben
werden. Wenn die Vorderräder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen.
Modelle mit Allradantrieb:
Stellen Sie sicher, dass beim Transportieren
des Fahrzeugs alle vier Räder vom Boden
abgehoben werden. Wenn die Räder beim
Abschleppen des Fahrzeugs Bodenkontakt
haben, kann es zu einer Beschädigung des
Antriebsstrangs oder der mit dem Antriebs-
strang verbundenen Bauteile kommen, und
das Fahrzeug kann vom Abschleppwagen
heruntergeschleudert werden.

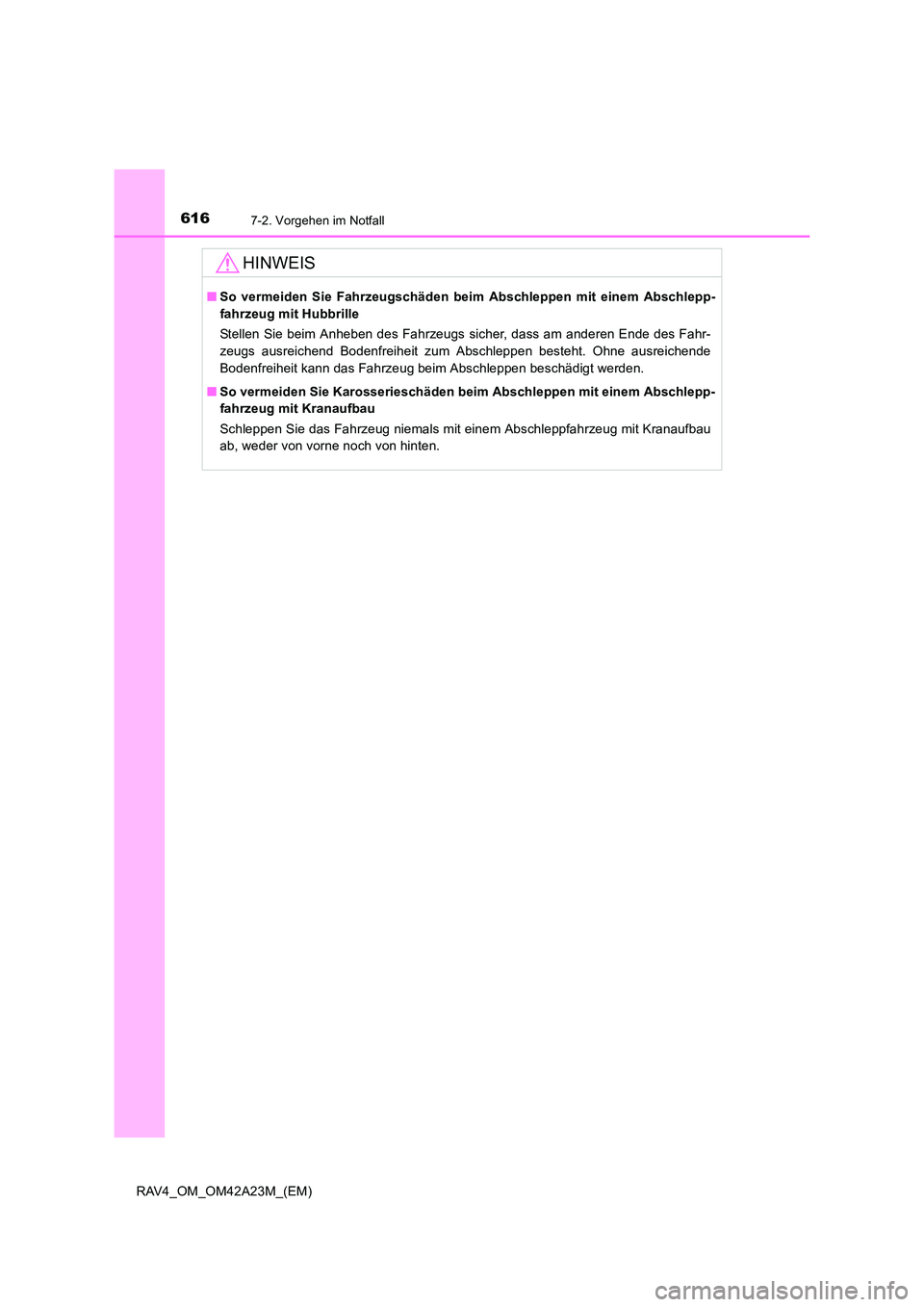

6167-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Hubbrille
Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende
Bodenfreiheit kann das Fahrzeug beim Abschleppen beschädigt werden.
■ So vermeiden Sie Karosserieschäden beim Abschleppen mit einem Abschlepp-
fahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.

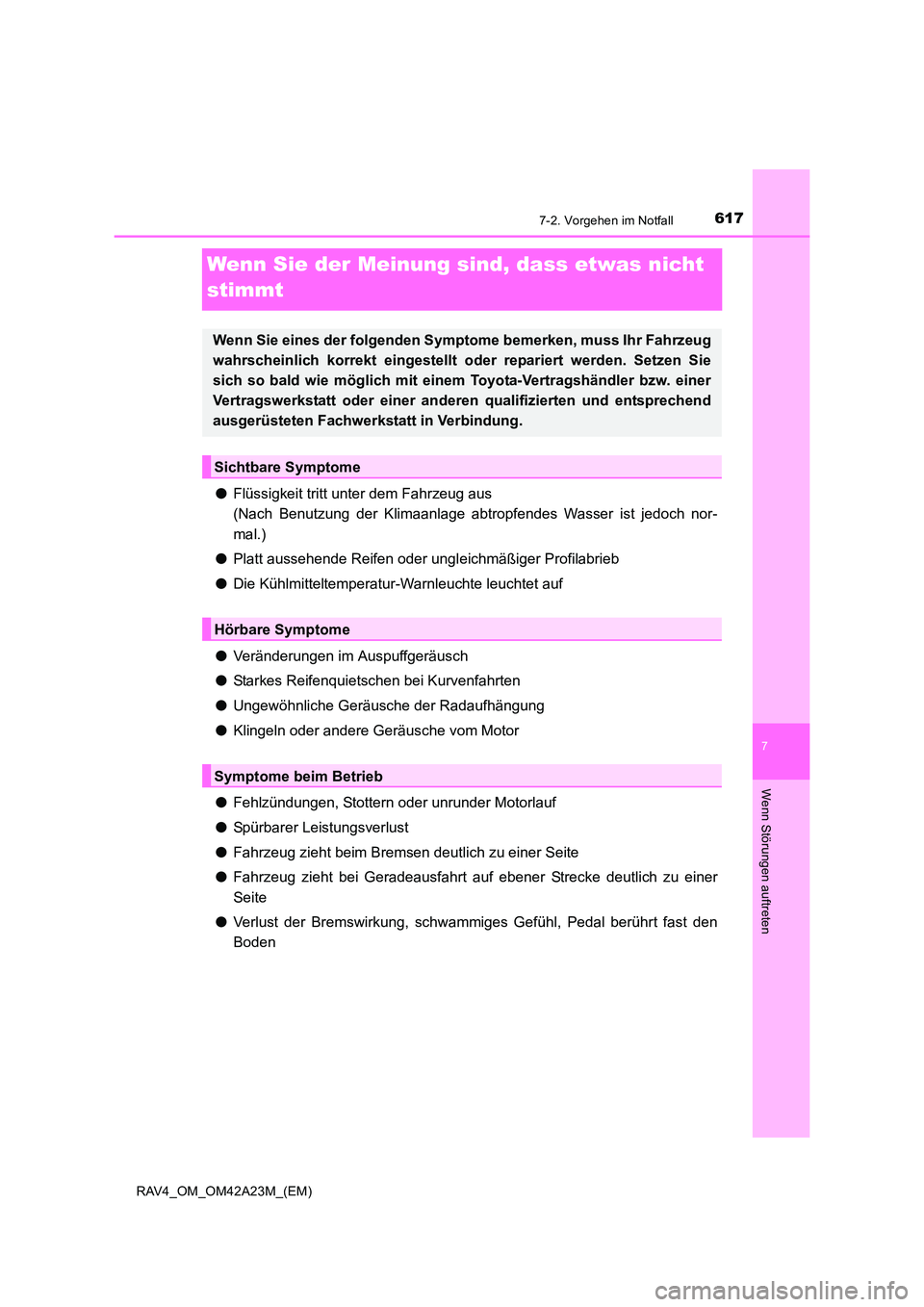

617
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Wenn Sie der Meinung sind, dass etwas nicht
stimmt
●Flüssigkeit tritt unter dem Fahrzeug aus
(Nach Benutzung der Klimaanlage abtropfendes Wasser ist jedoch nor-
mal.)
● Platt aussehende Reifen oder ungl eichmäßiger Profilabrieb
● Die Kühlmitteltemperatur-Warnleuchte leuchtet auf
● Veränderungen im Auspuffgeräusch
● Starkes Reifenquietschen bei Kurvenfahrten
● Ungewöhnliche Geräusche der Radaufhängung
● Klingeln oder andere Geräusche vom Motor
● Fehlzündungen, Stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen deutlich zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke deutlich zu einer
Seite
● Verlust der Bremswirkung, schwammi ges Gefühl, Pedal berührt fast den
Boden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt od er repariert werden. Setzen Sie
sich so bald wie möglich mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

6187-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)

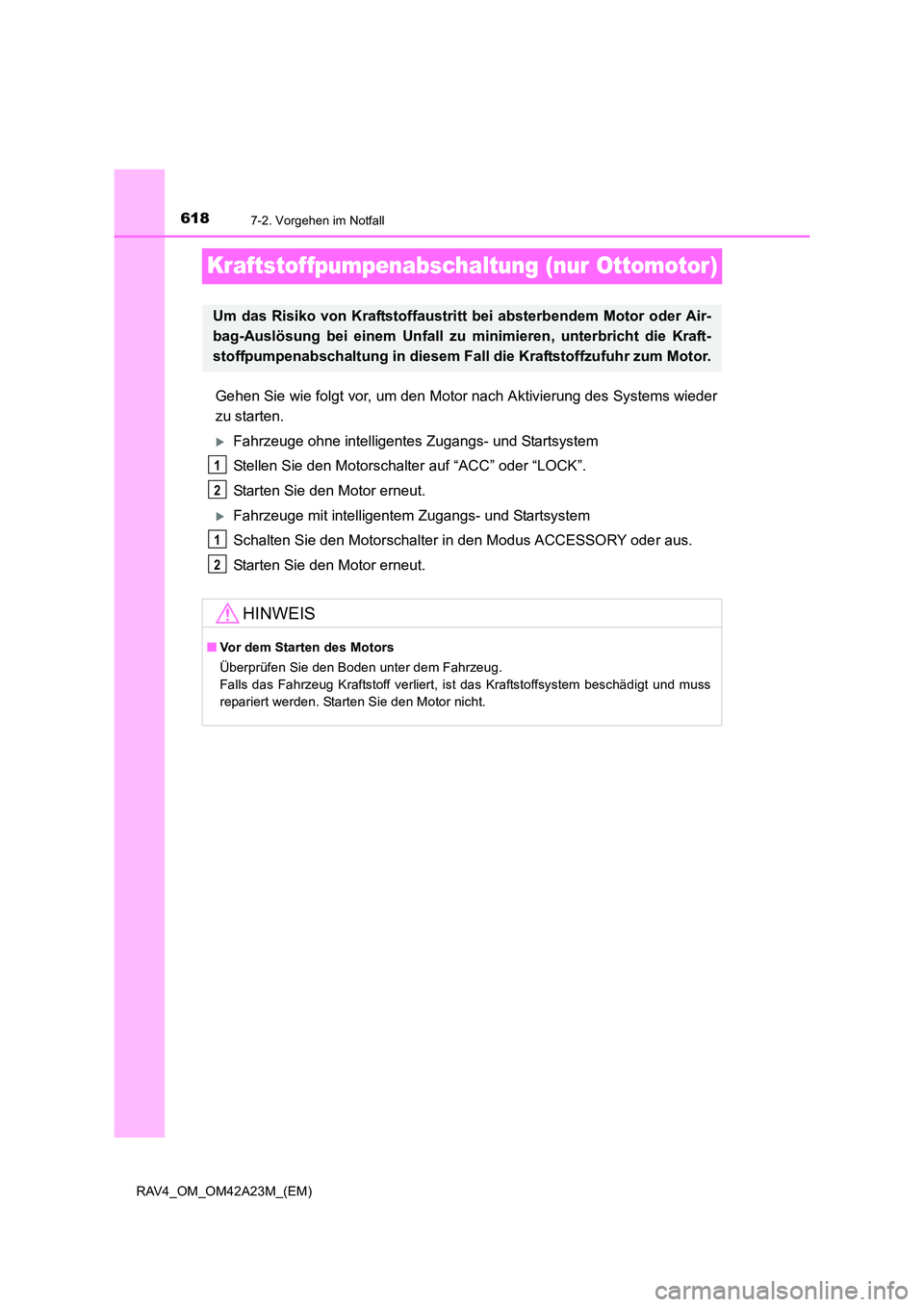

Kraftstoffpumpenabschaltung (nur Ottomotor)
Gehen Sie wie folgt vor, um den Motor nach Aktivierung des Systems wieder
zu starten.
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Stellen Sie den Motorschalter auf “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Schalten Sie den Motorschalter in den Modus ACCESSORY oder aus.
Starten Sie den Motor erneut.
Um das Risiko von Kraftstoffaustritt bei absterbendem Motor oder Air-
bag-Auslösung bei einem Unfall zu minimieren, unterbricht die Kraft-
stoffpumpenabschaltung in diesem Fall die Kraftstoffzufuhr zum Motor.
HINWEIS
■ Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem Fahrzeug.
Falls das Fahrzeug Kraftstoff verliert, ist das Kraftstoffsystem beschädigt und muss
repariert werden. Starten Sie den Motor nicht.
1
2
1
2

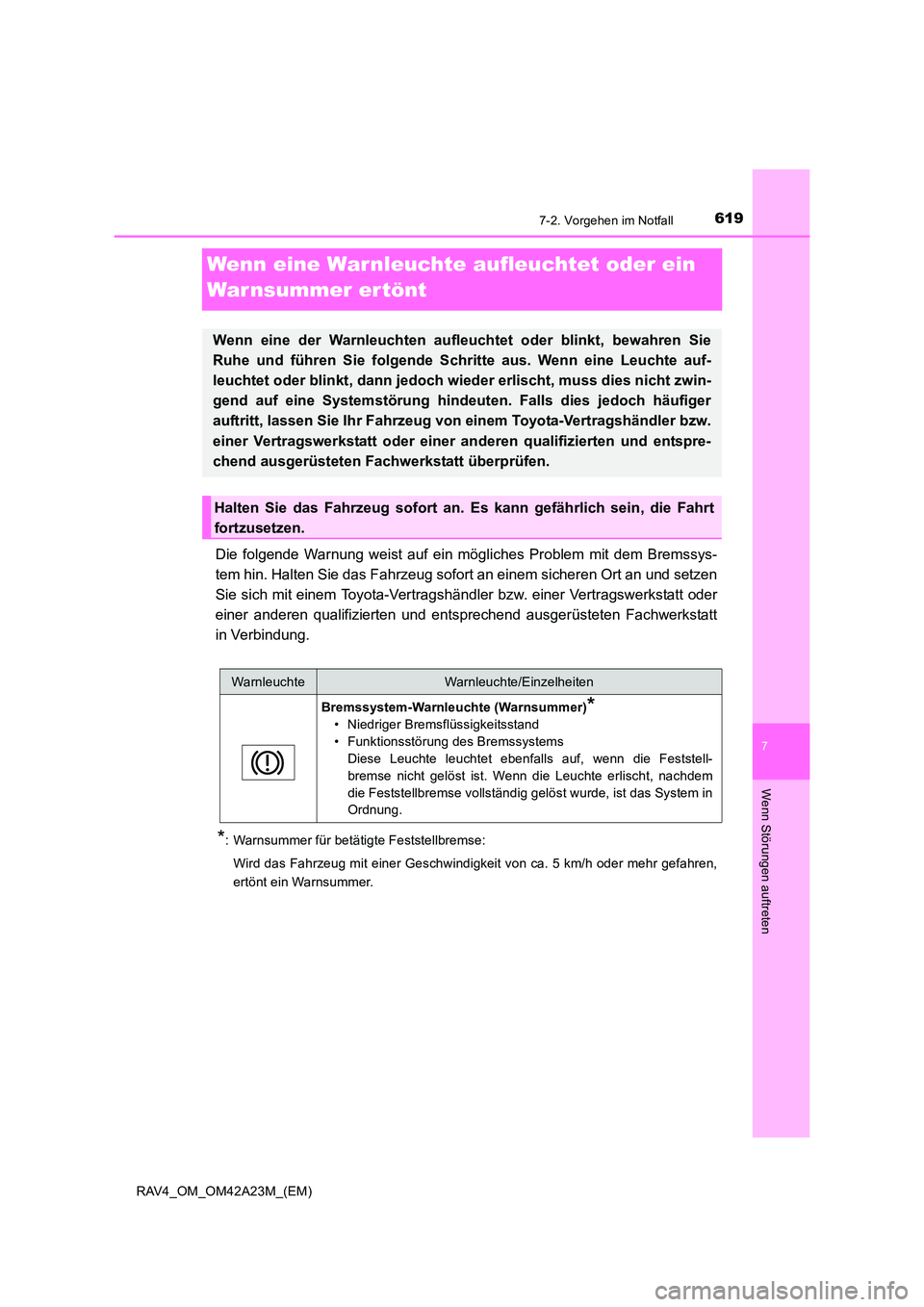

619
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
RAV4_OM_OM42A23M_(EM)
Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Die folgende Warnung weist auf ein mögliches Problem mit dem Bremssys-
tem hin. Halten Sie das Fahrzeug sofort an einem sicheren Ort an und setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
in Verbindung.
*: Warnsummer für betätigte Feststellbremse:
Wird das Fahrzeug mit einer Geschwindigkeit von ca. 5 km/h oder mehr gefahren,
ertönt ein Warnsummer.
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie
Ruhe und führen Sie folgende Schr itte aus. Wenn eine Leuchte auf-
leuchtet oder blinkt, dann jedoch wieder erlischt, muss dies nicht zwin-
gend auf eine Systemstörung hindeuten. Falls dies jedoch häufiger
auftritt, lassen Sie Ihr Fahrzeug vo n einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
Halten Sie das Fahrzeug sofort an. Es kann gefährlich sein, die Fahrt
fortzusetzen.
WarnleuchteWarnleuchte/Einzelheiten
Bremssystem-Warnleuchte (Warnsummer)*
• Niedriger Bremsflüssigkeitsstand
• Funktionsstörung des Bremssystems Diese Leuchte leuchtet ebenfalls auf, wenn die Feststell-
bremse nicht gelöst ist. Wenn die Leuchte erlischt, nachdem
die Feststellbremse vollständig gelöst wurde, ist das System in
Ordnung.

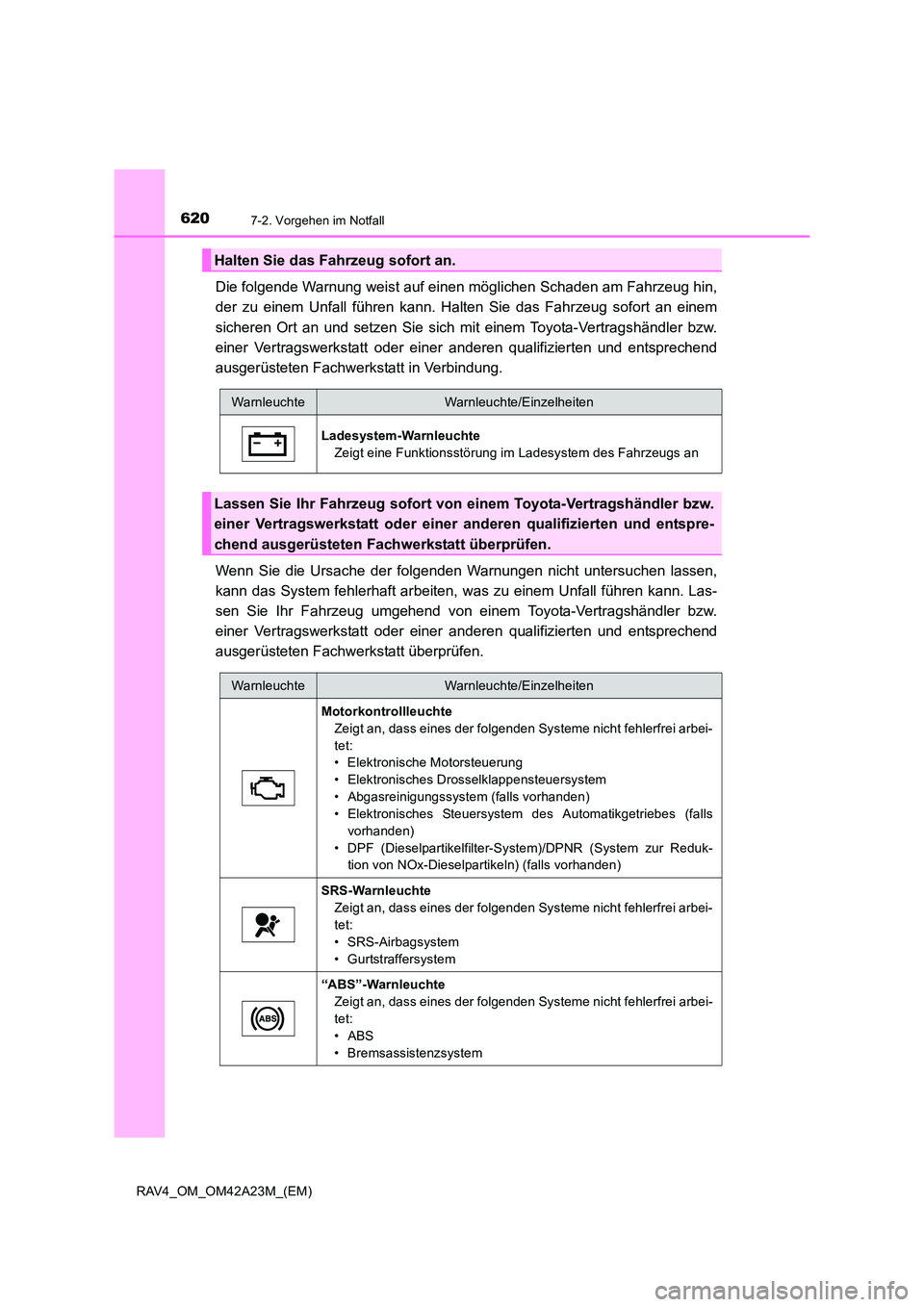

6207-2. Vorgehen im Notfall
RAV4_OM_OM42A23M_(EM)
Die folgende Warnung weist auf einen möglichen Schaden am Fahrzeug hin,
der zu einem Unfall führen kann. Halten Sie das Fahrzeug sofort an einem
sicheren Ort an und setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Wenn Sie die Ursache der folgenden Warnungen nicht untersuchen lassen,
kann das System fehlerhaft arbeiten, was zu einem Unfall führen kann. Las-
sen Sie Ihr Fahrzeug umgehend von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Halten Sie das Fahrzeug sofort an.
WarnleuchteWarnleuchte/Einzelheiten
Ladesystem-WarnleuchteZeigt eine Funktionsstörung im Ladesystem des Fahrzeugs an
Lassen Sie Ihr Fahrzeug sofort von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
WarnleuchteWarnleuchte/Einzelheiten
Motorkontrollleuchte Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• Elektronische Motorsteuerung
• Elektronisches Drosselklappensteuersystem
• Abgasreinigungssystem (falls vorhanden)
• Elektronisches Steuersystem des Automatikgetriebes (fallsvorhanden)
• DPF (Dieselpartikelfilter-System)/DPNR (System zur Reduk- tion von NOx-Dieselpartikeln) (falls vorhanden)
SRS-Warnleuchte
Zeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• SRS-Airbagsystem
• Gurtstraffersystem
“ABS”-WarnleuchteZeigt an, dass eines der folgenden Systeme nicht fehlerfrei arbei-
tet:
• ABS
• Bremsassistenzsystem
