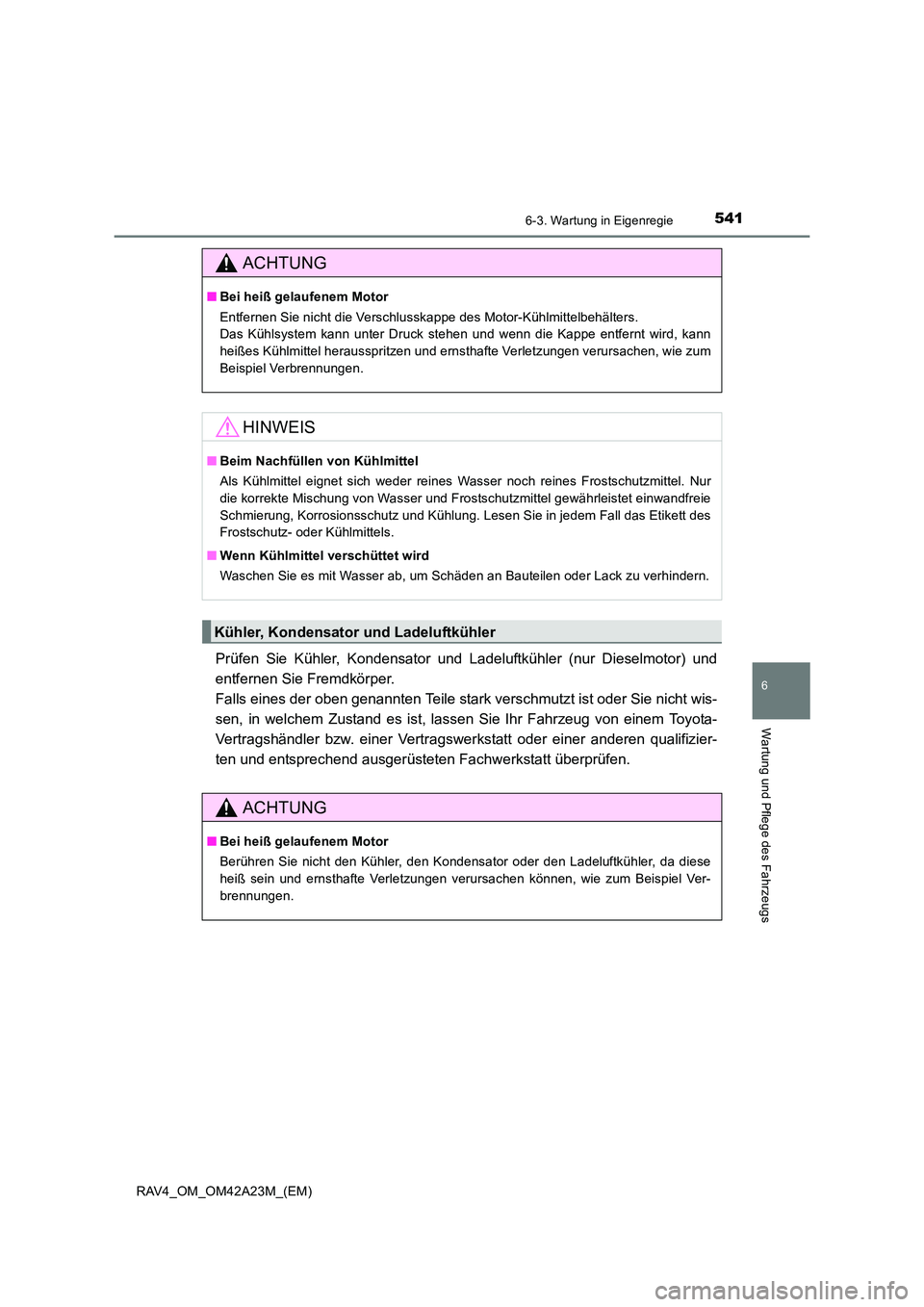

5416-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
Prüfen Sie Kühler, Kondensator und Ladeluftkühler (nur Dieselmotor) und
entfernen Sie Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wis-
sen, in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
ACHTUNG
■ Bei heiß gelaufenem Motor
Entfernen Sie nicht die Verschlusskappe des Motor-Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und wenn die Kappe entfernt wird, kann
heißes Kühlmittel herausspritzen und ernsthafte Verletzungen verursachen, wie zum
Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung von Wasser und Frostschutzmittel gewährleistet einwandfreie
Schmierung, Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des
Frostschutz- oder Kühlmittels.
■ Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
Kühler, Kondensator und Ladeluftkühler
ACHTUNG
■Bei heiß gelaufenem Motor
Berühren Sie nicht den Kühler, den Kondensator oder den Ladeluftkühler, da diese
heiß sein und ernsthafte Verletzungen verursachen können, wie zum Beispiel Ver-
brennungen.

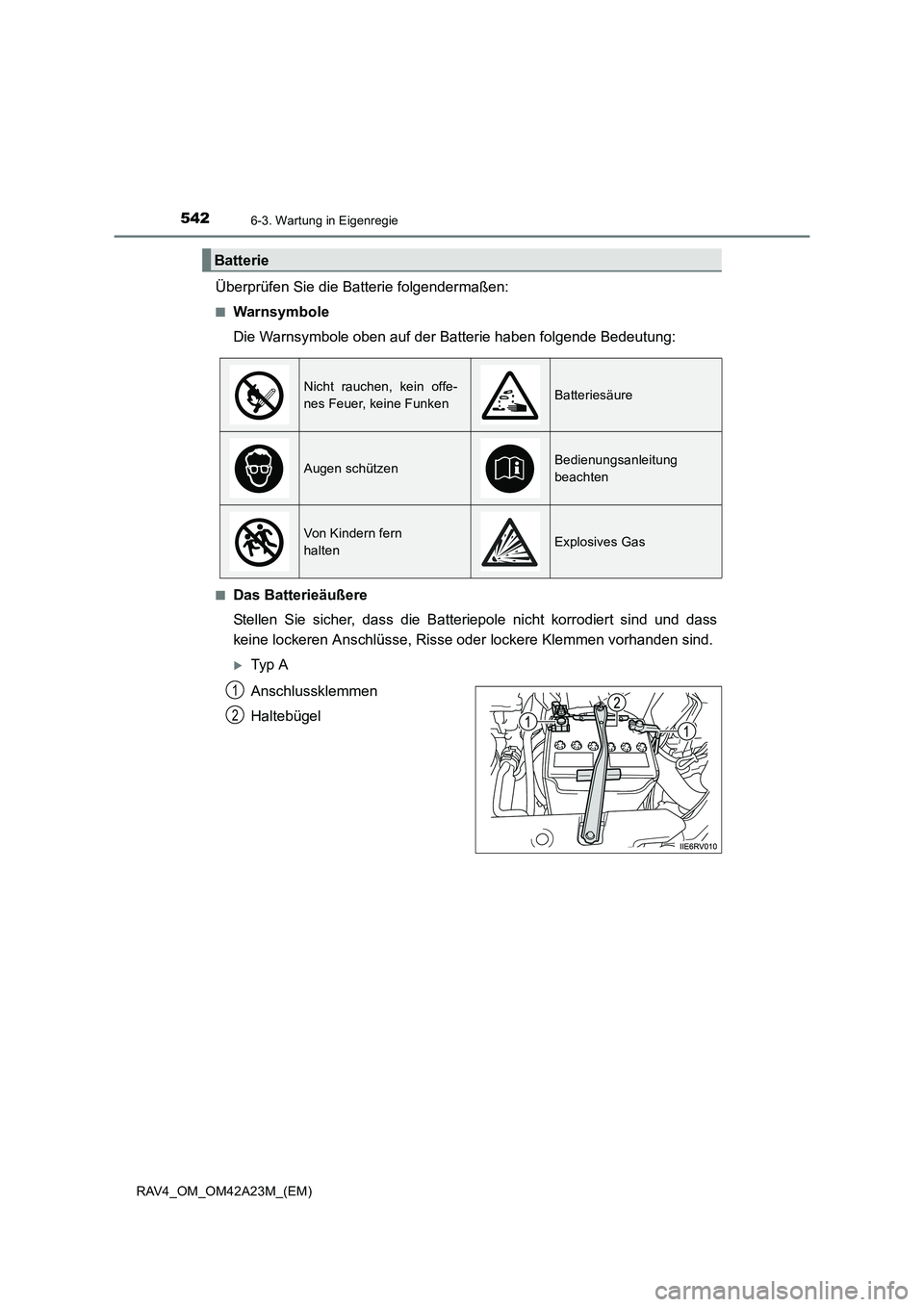

5426-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
Überprüfen Sie die Batterie folgendermaßen:
■Warnsymbole
Die Warnsymbole oben auf der Batterie haben folgende Bedeutung:
■Das Batterieäußere
Stellen Sie sicher, dass die Batteriepole nicht korrodiert sind und dass
keine lockeren Anschlüsse, Risse oder lockere Klemmen vorhanden sind.
XTyp A
Anschlussklemmen
Haltebügel
Batterie
Nicht rauchen, kein offe-
nes Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern fern
haltenExplosives Gas
1
2

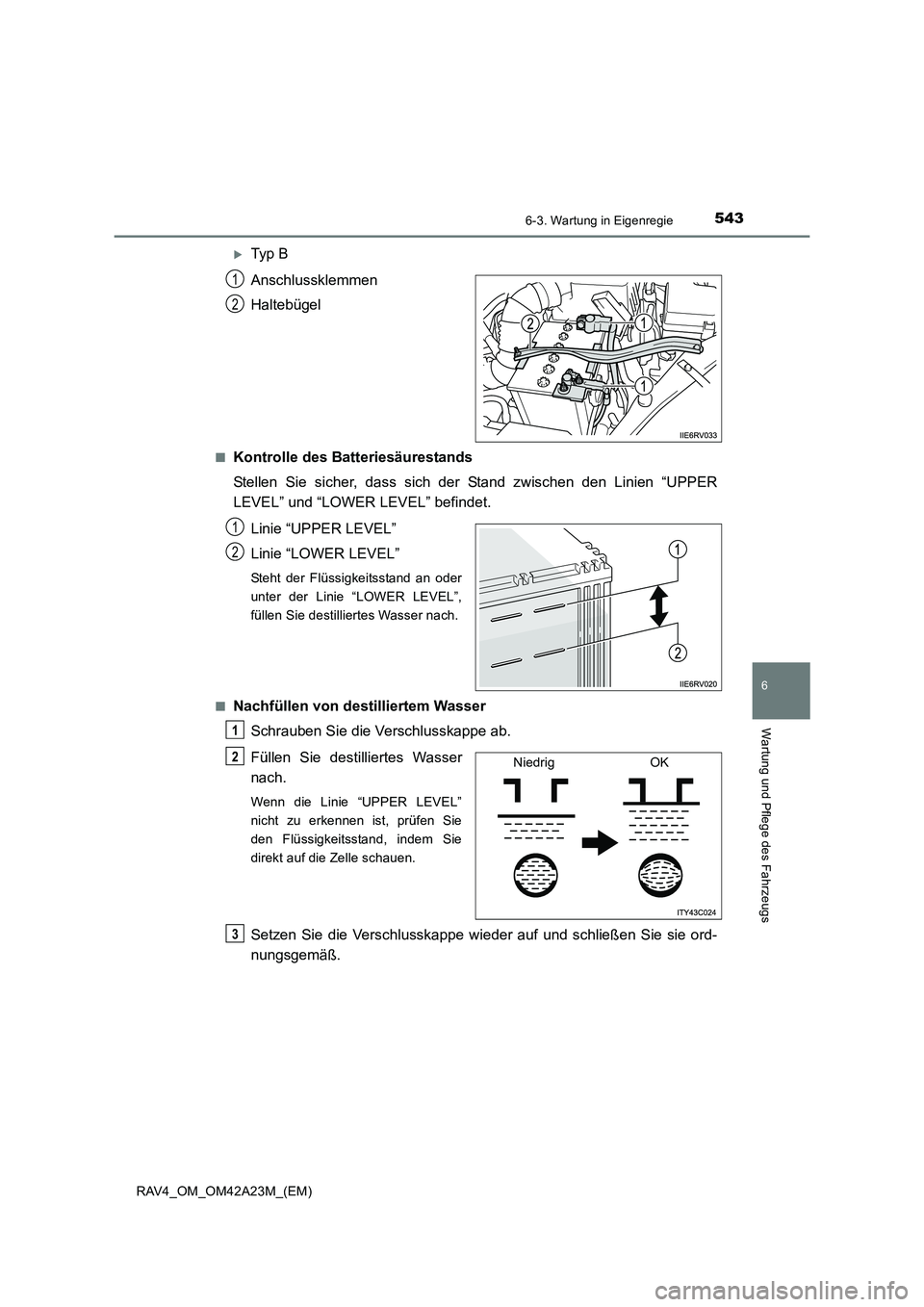

5436-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
XTyp B
Anschlussklemmen
Haltebügel
■Kontrolle des Batteriesäurestands
Stellen Sie sicher, dass sich der Stand zwischen den Linien “UPPER
LEVEL” und “LOWER LEVEL” befindet.Linie “UPPER LEVEL”
Linie “LOWER LEVEL”
Steht der Flüssigkeitsstand an oder
unter der Linie “LOWER LEVEL”,
füllen Sie destilliertes Wasser nach.
■
Nachfüllen von destilliertem Wasser Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die Linie “UPPER LEVEL”
nicht zu erkennen ist, prüfen Sie
den Flüssigkeitsstand, indem Sie
direkt auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schließen Sie sie ord-
nungsgemäß.
1
2
1
2
1
Niedrig OK2
3

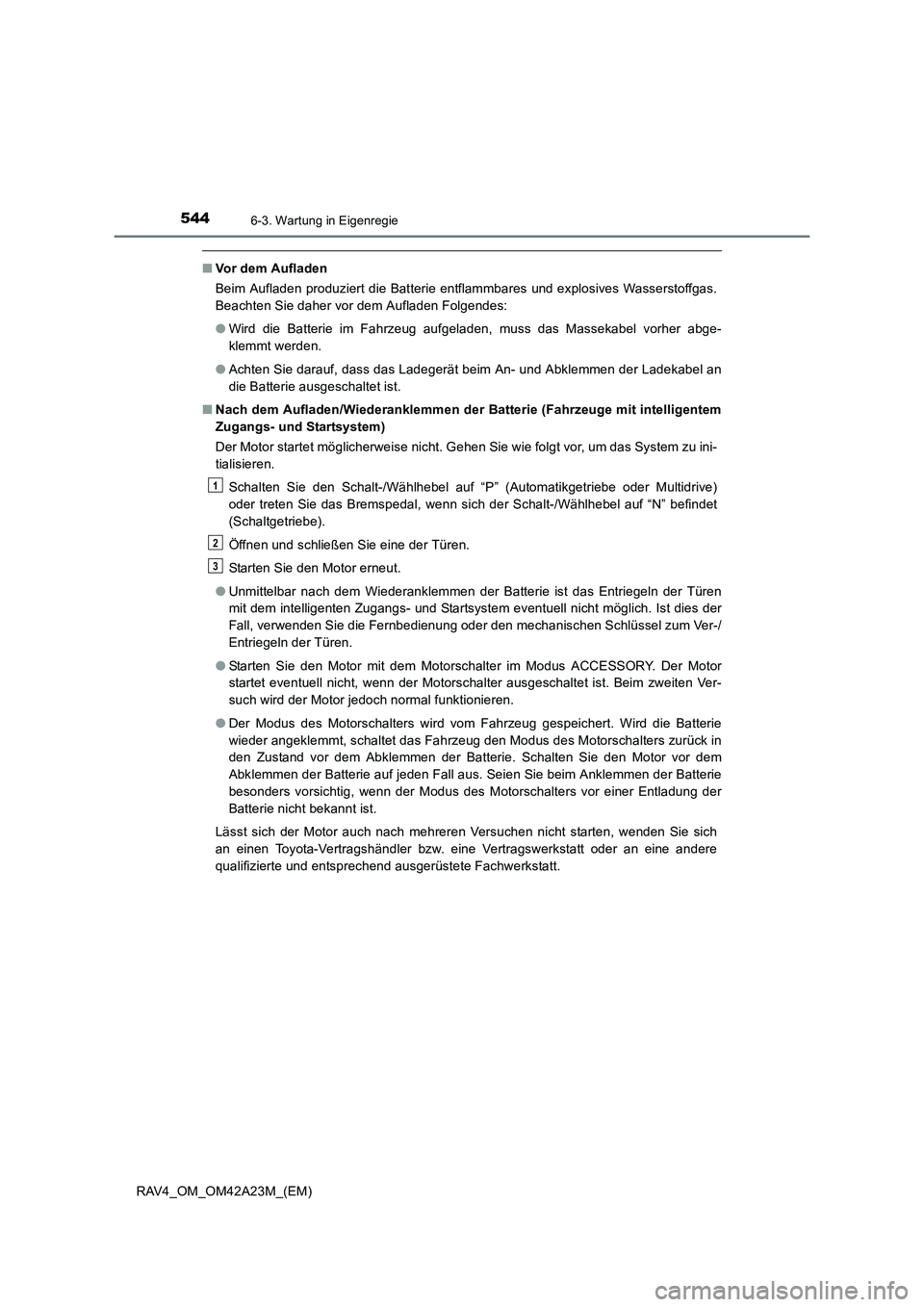

5446-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
■Vor dem Aufladen
Beim Aufladen produziert die Batterie entflammbares und explosives Wasserstoffgas.
Beachten Sie daher vor dem Aufladen Folgendes:
●Wird die Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abge-
klemmt werden.
● Achten Sie darauf, dass das Ladegerät beim An- und Abklemmen der Ladekabel an
die Batterie ausgeschaltet ist.
■ Nach dem Aufladen/Wiederanklemmen der Batterie (Fahrzeuge mit intelligentem
Zugangs- und Startsystem)
Der Motor startet möglicherweise nicht. Gehen Sie wie folgt vor, um das System zu ini-
tialisieren.
Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe oder Multidrive)
oder treten Sie das Bremspedal, wenn sich der Schalt-/Wählhebel auf “N” befindet
(Schaltgetriebe).
Öffnen und schließen Sie eine der Türen.
Starten Sie den Motor erneut.
● Unmittelbar nach dem Wiederanklemmen der Batterie ist das Entriegeln der Türen
mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist dies der
Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel zum Ver-/
Entriegeln der Türen.
● Starten Sie den Motor mit dem Motorschalter im Modus ACCESSORY. Der Motor
startet eventuell nicht, wenn der Motorschalter ausgeschaltet ist. Beim zweiten Ver-
such wird der Motor jedoch normal funktionieren.
● Der Modus des Motorschalters wird vom Fahrzeug gespeichert. Wird die Batterie
wieder angeklemmt, schaltet das Fahrzeug den Modus des Motorschalters zurück in
den Zustand vor dem Abklemmen der Batterie. Schalten Sie den Motor vor dem
Abklemmen der Batterie auf jeden Fall aus. Seien Sie beim Anklemmen der Batterie
besonders vorsichtig, wenn der Modus des Motorschalters vor einer Entladung der
Batterie nicht bekannt ist.
Lässt sich der Motor auch nach mehreren Versuchen nicht starten, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
1
2
3

5456-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■In der Batterie enthaltende Chemikalien
Eine Batterie enthält giftige und ätzende Schwefelsäure und kann entflammbares
und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im Bereich
der Batterie die folgenden Vorsichtsmaßregeln, um das Risiko lebensgefährlicher
Verletzungen zu minimieren:
●Um Funkenbildung zu vermeiden, berühren Sie die Batteriepole nicht mit Werkzeu-
gen.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der Batterie an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der Batterie eine Schutzbrille.
● Halten Sie Kinder von der Batterie fern.
■ Orte zum sicheren Aufladen der Batterie
Laden Sie die Batterie immer in einem offenen Bereich auf. Laden Sie die Batterie
nie in einer Garage oder in einem geschlossenen Raum auf, ohne für eine ausrei-
chende Belüftung zu sorgen.
■ Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt der Elektrolyt mit den Augen
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit klarem Wasser aus und
suchen Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum
nächsten Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
● Bei Kontakt der Elektrolyt mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Bei Kontakt der Elektrolyt mit der Kleidung
Die Säure kann durch die Kleidung auf die Haut dringen. Legen Sie die Kleidung
umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
● Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.

5466-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
HINWEIS
■Beim Wiederaufladen der Batterie
Laden Sie die Batterie niemals bei laufendem Motor auf. Stellen Sie außerdem
sicher, dass alle Nebenverbraucher ausgeschaltet sind.
■ Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie Überfüllung. Während des Ladevorgangs der Batterie verschüttetes
Wasser kann zu Korrosion führen.

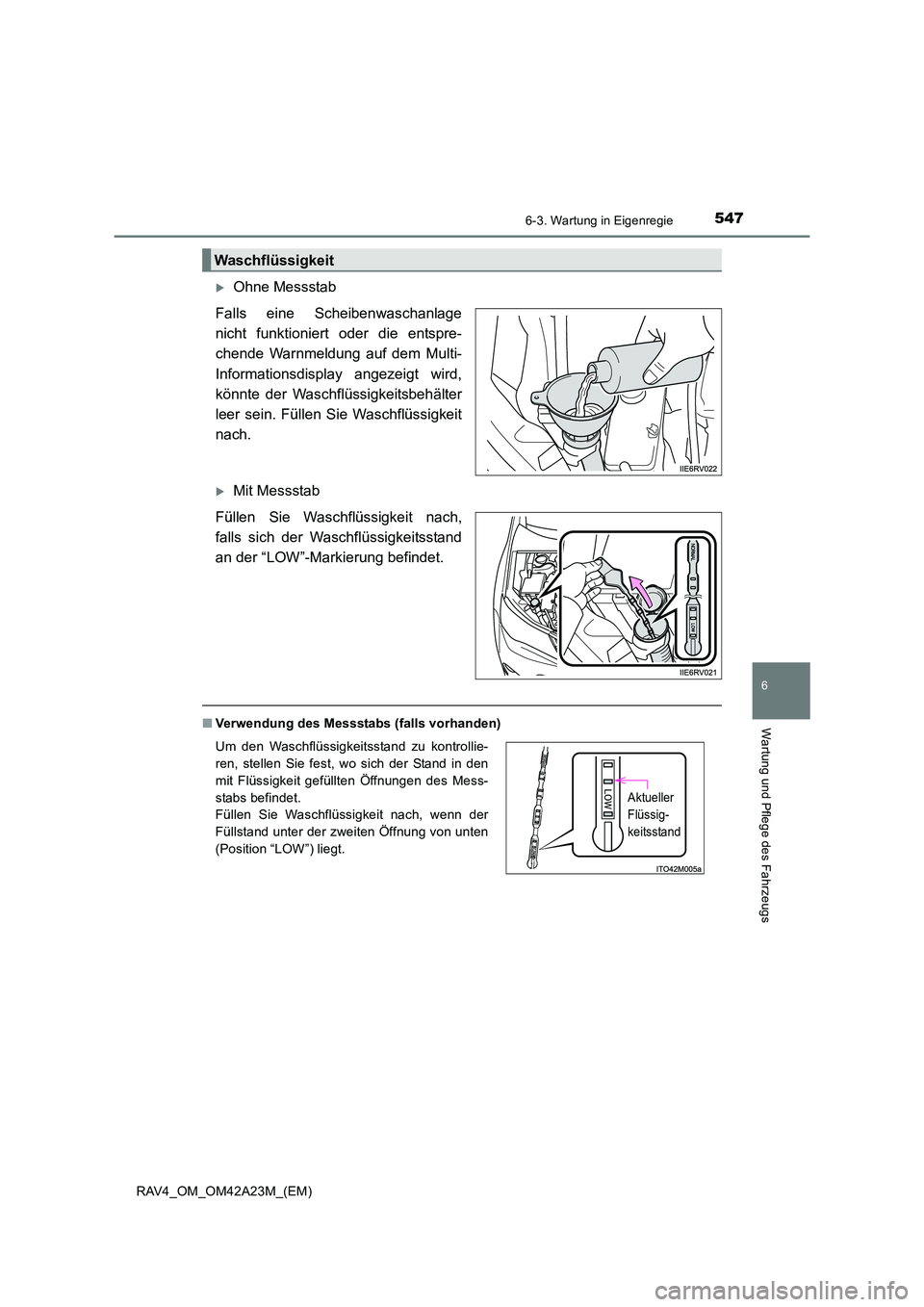

5476-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
XOhne Messstab
Falls eine Scheibenwaschanlage
nicht funktioniert oder die entspre-
chende Warnmeldung auf dem Multi-
Informationsdisplay angezeigt wird,
könnte der Waschflüssigkeitsbehälter
leer sein. Füllen Sie Waschflüssigkeit
nach.
XMit Messstab
Füllen Sie Waschflüssigkeit nach,
falls sich der Waschflüssigkeitsstand
an der “LOW”-Markierung befindet.
■ Verwendung des Messstabs (falls vorhanden)
Waschflüssigkeit
Um den Waschflüssigkeitsstand zu kontrollie-
ren, stellen Sie fest, wo sich der Stand in den
mit Flüssigkeit gefüllten Öffnungen des Mess-
stabs befindet.
Füllen Sie Waschflüssigkeit nach, wenn der
Füllstand unter der zweiten Öffnung von unten
(Position “LOW”) liegt.
Aktueller
Flüssig-
keitsstand

5486-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
ACHTUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem
Motor usw. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel anstelle von Wasch-
flüssigkeit.
Anderenfalls kann es zu Streifenbildung auf dem Lack kommen.
■ Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.

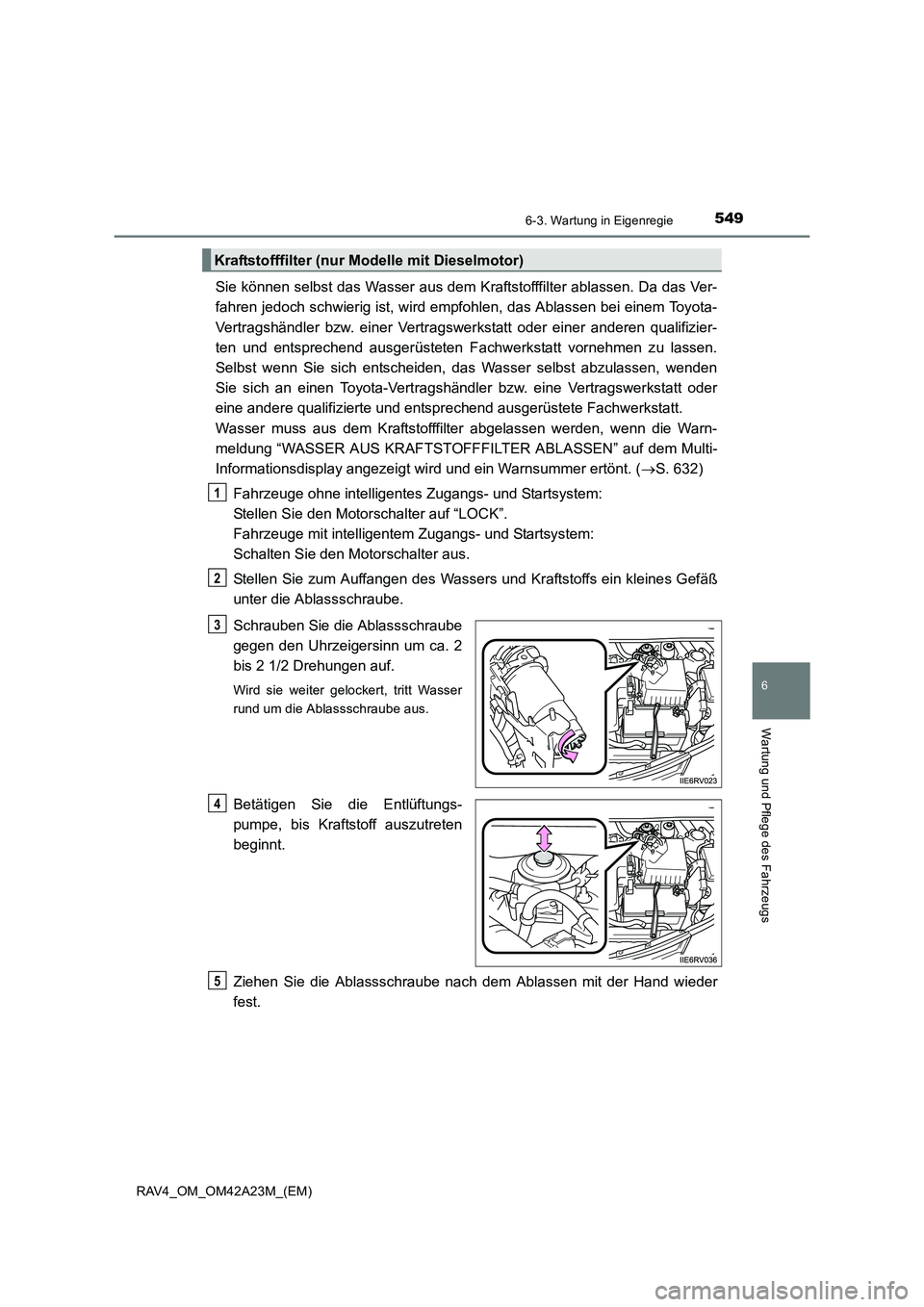

5496-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42A23M_(EM)
Sie können selbst das Wasser aus dem Kraftstofffilter ablassen. Da das Ver-
fahren jedoch schwierig ist, wird empfohlen, das Ablassen bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Selbst wenn Sie sich entscheiden, das Wasser selbst abzulassen, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Wasser muss aus dem Kraftstofffilter abgelassen werden, wenn die Warn-
meldung “WASSER AUS KRAFTSTOFFFILTER ABLASSEN” auf dem Multi-
Informationsdisplay angezeigt wi rd und ein Warnsummer ertönt. (→S. 632)
Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Stellen Sie den Motorschalter auf “LOCK”.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Schalten Sie den Motorschalter aus.
Stellen Sie zum Auffangen des Wassers und Kraftstoffs ein kleines Gefäß
unter die Ablassschraube.
Schrauben Sie die Ablassschraube
gegen den Uhrzeigersinn um ca. 2
bis 2 1/2 Drehungen auf.
Wird sie weiter gelockert, tritt Wasser
rund um die Ablassschraube aus.
Betätigen Sie die Entlüftungs-
pumpe, bis Kraftstoff auszutreten
beginnt.
Ziehen Sie die Ablassschraube nach dem Ablassen mit der Hand wieder
fest.
Kraftstofffilter (nur Modelle mit Dieselmotor)
1
2
3
4
5

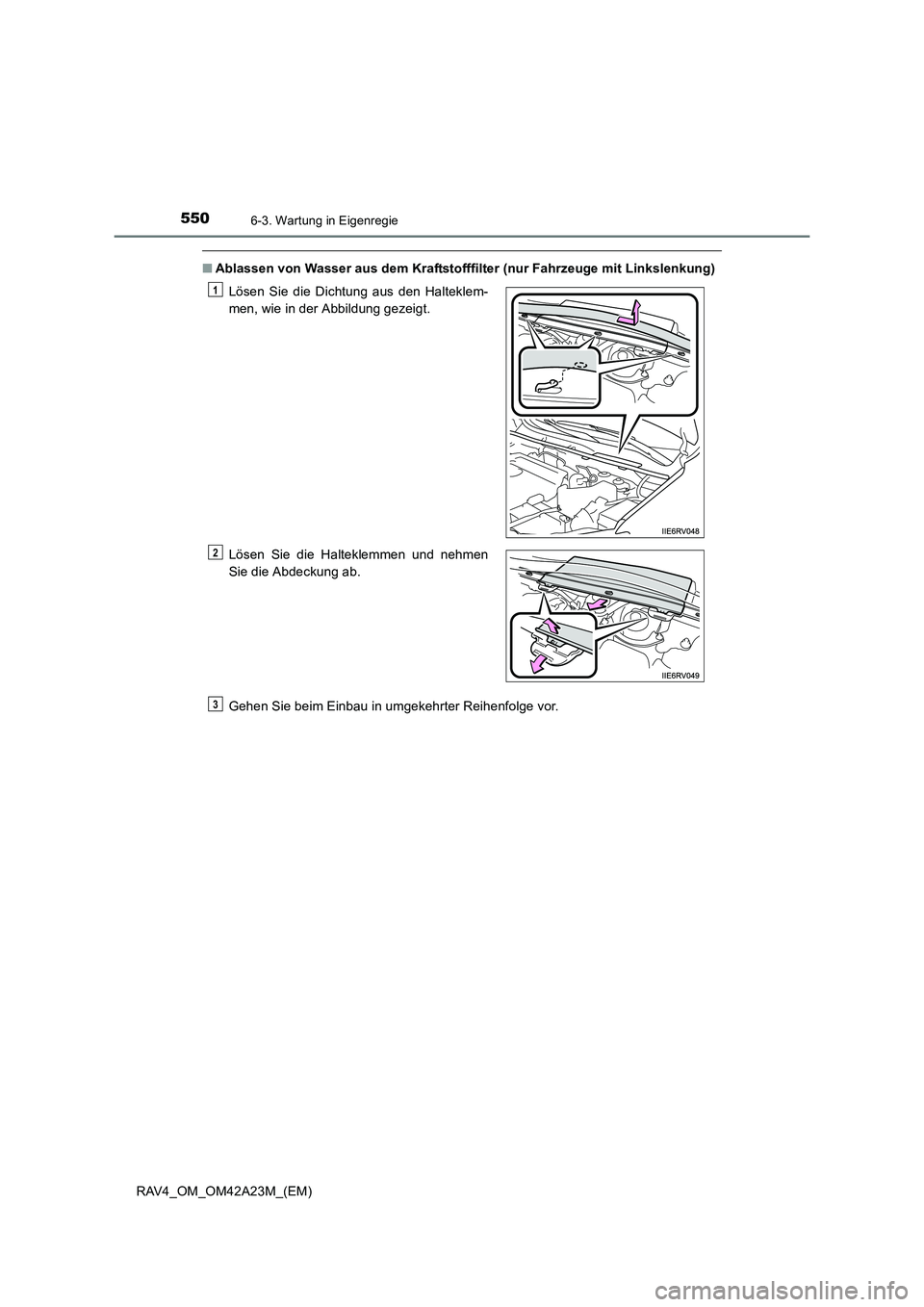

5506-3. Wartung in Eigenregie
RAV4_OM_OM42A23M_(EM)
■Ablassen von Wasser aus dem Kraftstofffilter (nur Fahrzeuge mit Linkslenkung)
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor. Lösen Sie die Dichtung aus den Halteklem-
men, wie in der Abbildung gezeigt.
Lösen Sie die Halteklemmen und nehmen
Sie die Abdeckung ab.
1
2
3
