TOYOTA RAV4 2014 Návod na použitie (in Slovakian)

691
7
7-2. Postupy v prípade núdze
Ke
ď nastanú problémy
RAV4_OM_OM42A21SK_(EE)

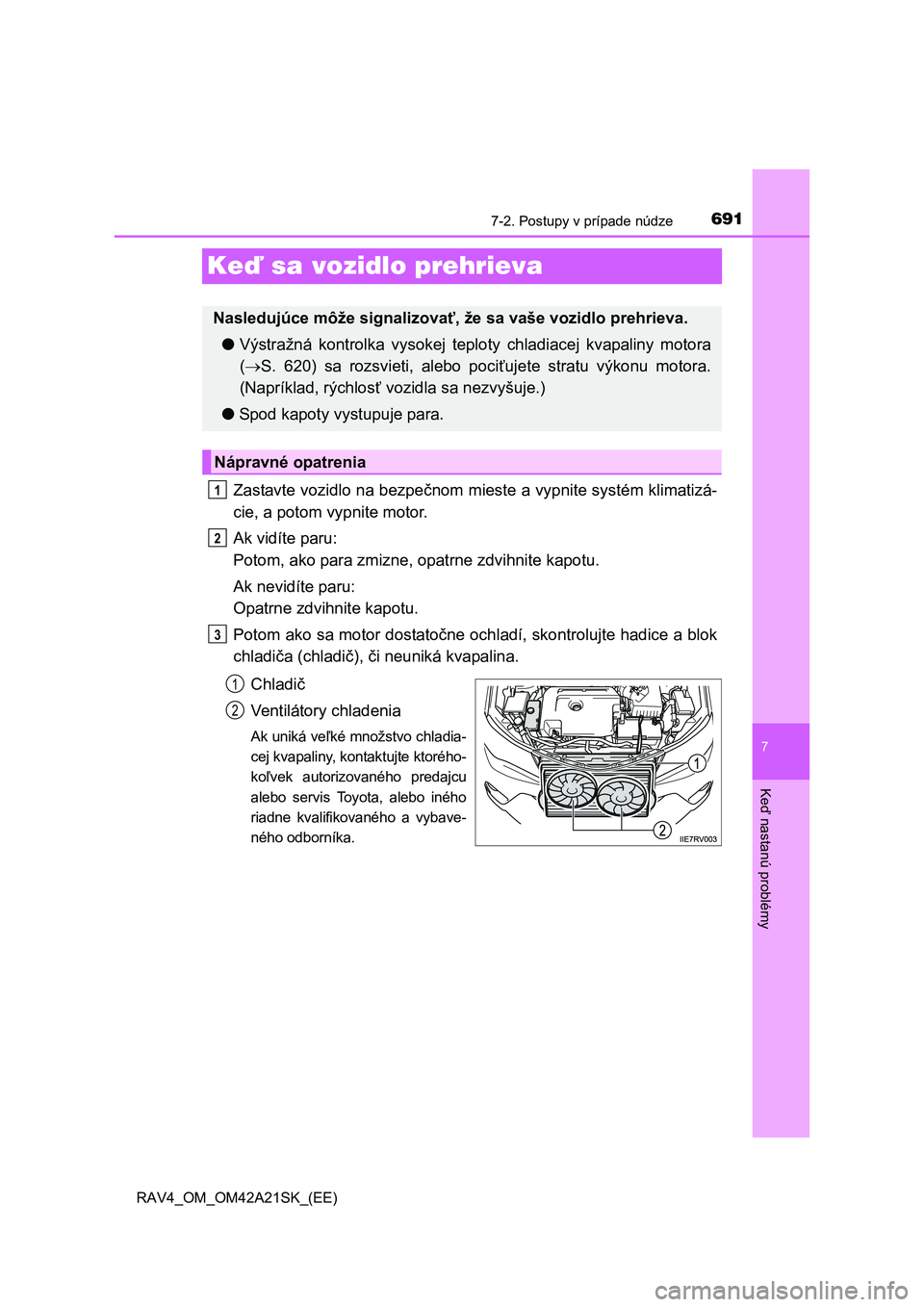

Keď sa vozidlo prehrieva
Zastavte vozidlo na bezpečnom mieste a vypnite systém klimatizá-
cie, a potom vypnite motor.
Ak vidíte paru:
Potom, ako para zmizne, opatrne zdvihnite kapotu.
Ak nevidíte paru:
Opatrne zdvihnite kapotu.
Potom ako sa motor dostato čne ochladí, skontrolujte hadice a blok
chladi ča (chladič), či neuniká kvapalina.
Chladi č
Ventilátory chladenia
Ak uniká ve ľké množstvo chladia-
cej kvapaliny, kontaktujte ktorého-
ko ľvek autorizovaného predajcu
alebo servis Toyota, alebo iného
riadne kvalifikovaného a vybave-
ného odborníka.
Nasledujúce môže signalizova ť, že sa vaše vozidlo prehrieva.
● Výstražná kontrolka vysokej teploty chladiacej kvapaliny motora
( S. 620) sa rozsvieti, alebo pociťujete stratu výkonu motora.
(Napríklad, rýchlos ť vozidla sa nezvyšuje.)
● Spod kapoty vystupuje para.
Nápravné opatrenia
1
2
3
1
2

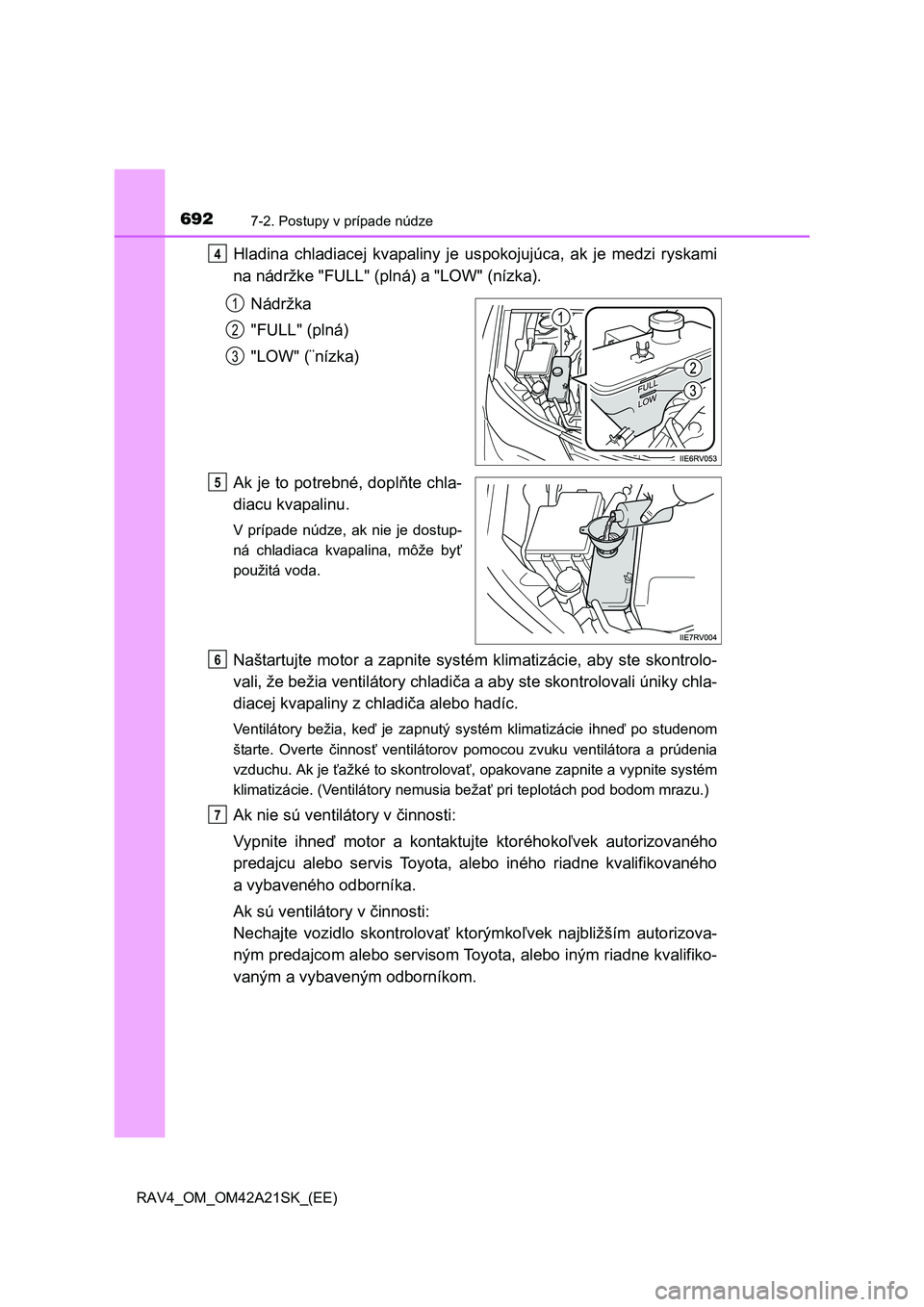

6927-2. Postupy v prípade núdze
RAV4_OM_OM42A21SK_(EE)
Hladina chladiacej kvapaliny je uspokojujúca, ak je medzi ryskami
na nádržke "FULL" (plná) a "LOW" (nízka).
Nádržka
"FULL" (plná)
"LOW" (¨nízka)
Ak je to potrebné, dopl ňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je dostup-
ná chladiaca kvapalina, môže by ť
použitá voda.
Naštartujte motor a zapnite systém klimatizácie, aby ste skontrolo-
vali, že bežia ventilátory chladi ča a aby ste skontrolovali úniky chla-
diacej kvapaliny z chladi ča alebo hadíc.
Ventilátory bežia, keď je zapnutý systém klimatizácie ihneď po studenom
štarte. Overte činnosť ventilátorov pomocou zvuku ventilátora a prúdenia
vzduchu. Ak je ťažké to skontrolovať, opakovane zapnite a vypnite systém
klimatizácie. (Ventilátory nemusia beža ť pri teplotách pod bodom mrazu.)
Ak nie sú ventilátory v činnosti:
Vypnite ihne ď motor a kontaktujte ktoréhokoľvek autorizovaného
predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného
a vybaveného odborníka.
Ak sú ventilátory v činnosti:
Nechajte vozidlo skontrolova ť ktorýmkoľvek najbližším autorizova-
ným predajcom alebo servisom Toyo ta, alebo iným riadne kvalifiko-
vaným a vybaveným odborníkom.
4
1
2
3
5
6
7

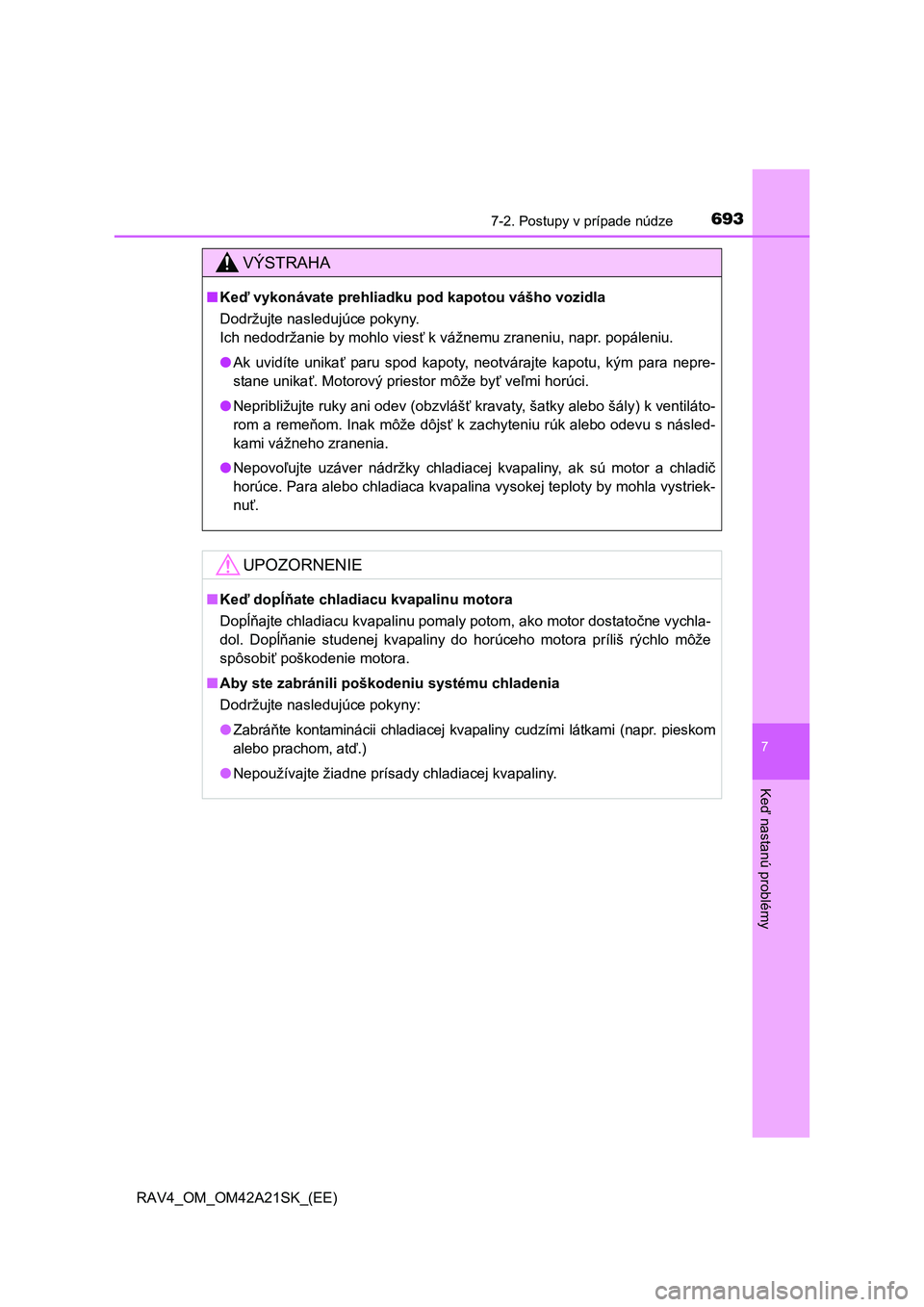

6937-2. Postupy v prípade núdze
7
Ke
ď nastanú problémy
RAV4_OM_OM42A21SK_(EE)
VÝSTRAHA
■Keď vykonávate prehliadku pod kapotou vášho vozidla
Dodržujte nasledujúce pokyny.
Ich nedodržanie by mohlo vies ť k vážnemu zraneniu, napr. popáleniu.
● Ak uvidíte unikať paru spod kapoty, neotvárajte kapotu, kým para nepre-
stane unika ť. Motorový priestor môže byť veľmi horúci.
● Nepribližujte ruky ani odev (obzvlášť kravaty, šatky alebo šály) k ventiláto-
rom a reme ňom. Inak môže dôjsť k zachyteniu rúk alebo odevu s násled-
kami vážneho zranenia.
● Nepovoľujte uzáver nádržky chladiacej kvapaliny, ak sú motor a chladič
horúce. Para alebo chladiaca kvapalina vysokej teploty by mohla vystriek-
nu ť.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu motora
Dop ĺňajte chladiacu kvapalinu pomaly potom, ako motor dostatočne vychla-
dol. Dop ĺňanie studenej kvapaliny do horúceho motora príliš rýchlo môže
spôsobi ť poškodenie motora.
■ Aby ste zabránili poškodeniu systému chladenia
Dodržujte nasledujúce pokyny:
● Zabráňte kontaminácii chladiacej kvapaliny cudzími látkami (napr. pieskom
alebo prachom, at ď.)
● Nepoužívajte žiadne prísady chladiacej kvapaliny.

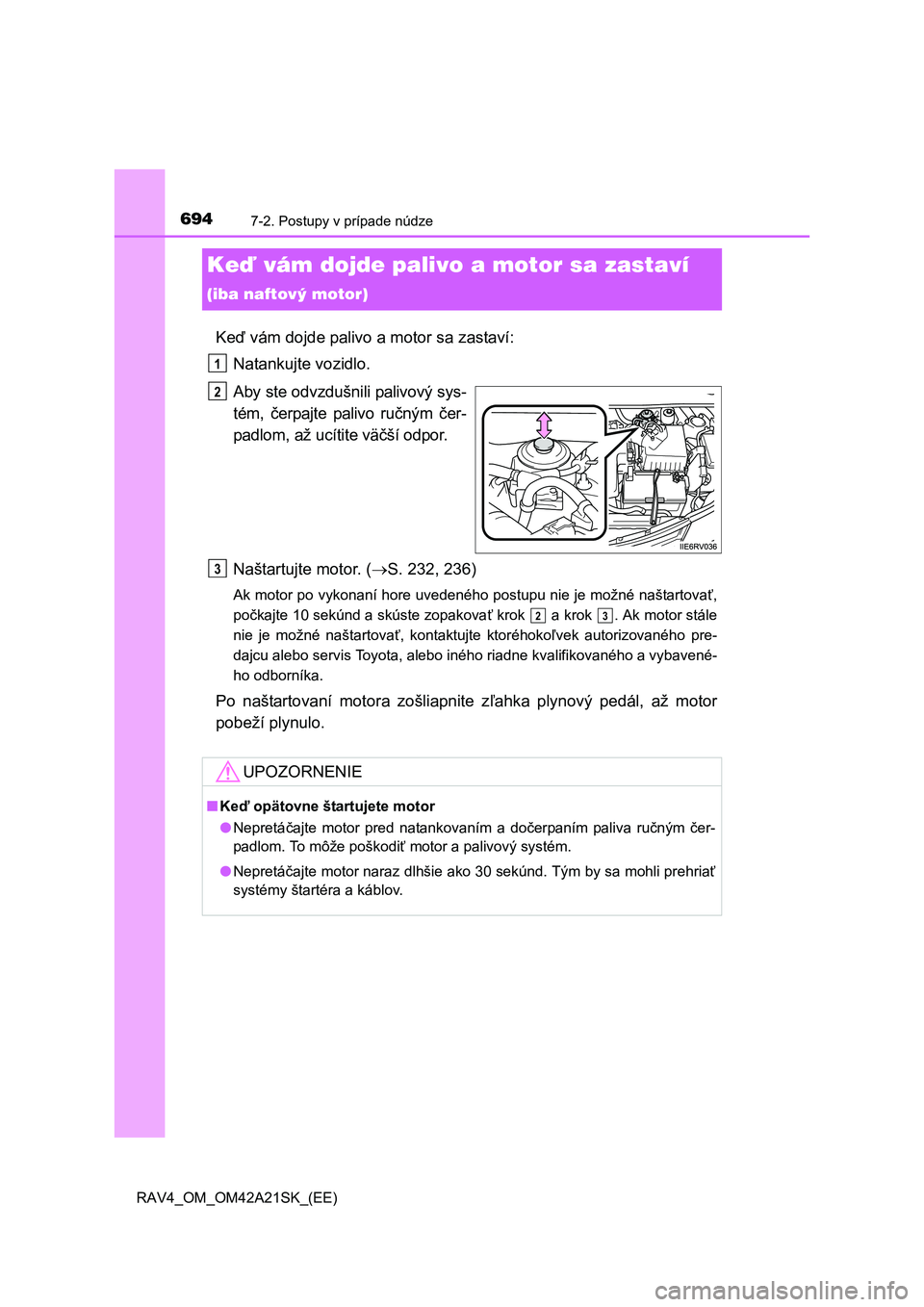

6947-2. Postupy v prípade núdze
RAV4_OM_OM42A21SK_(EE)
Keď vám dojde palivo a motor sa zastaví
(iba naftový motor)
Keď vám dojde palivo a motor sa zastaví:
Natankujte vozidlo.
Aby ste odvzdušnili palivový sys-
tém, čerpajte palivo ručným čer-
padlom, až ucítite vä čší odpor.
Naštartujte motor. ( S. 232, 236)
Ak motor po vykonaní hore uvedeného postupu nie je možné naštartovať,
po čkajte 10 sekúnd a skúste zopakovať krok a krok . Ak motor stále
nie je možné naštartova ť, kontaktujte ktoréhokoľvek autorizovaného pre-
dajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vybavené-
ho odborníka.
Po naštartovaní motora zošliapnite z ľahka plynový pedál, až motor
pobeží plynulo.
1
2
UPOZORNENIE
■ Keď opätovne štartujete motor
● Nepretáčajte motor pred natankovaním a dočerpaním paliva ručným čer-
padlom. To môže poškodi ť motor a palivový systém.
● Nepretáčajte motor naraz dlhšie ako 30 sekúnd. Tým by sa mohli prehriať
systémy štartéra a káblov.
3
23

695
7
7-2. Postupy v prípade núdze
Ke
ď nastanú problémy
RAV4_OM_OM42A21SK_(EE)
Keď vozidlo uviazne
Vypnite motor. Zabrzdite parkovaciu brzdu a presuňte radiacu páku
do P (vozidlá s automatickou prev odovkou alebo Multidrive) alebo
N (vozidlá s manuálnou prevodovkou).
Odstrá ňte bahno, sneh alebo piesok, ktoré sú okolo uviaznutej pneu-
matiky.
Podložte pneumatiku drevom, kame ňmi alebo iným materiálom,
aby ste zabránili preklzávaniu.
Znova naštartujte motor.
Modely AWD: Aktivujte režim stáleho pohonu všetkých kolies.
( S. 325)
Presu ňte radiacu páku do polohy D alebo R (vozidlá s automatic-
kou prevodovkou alebo Multidrive) alebo 1 alebo R (vozidlá s ma-
nuálnou prevodovkou) a uvo ľnite parkovaciu brzdu. Potom opatrne
zošliapnite plynový pedál.
■ Keď je ťažké vozidlo uvoľniť
Ak sa pretáčajú pneumatiky alebo vozidlo uviazne v bahne,
piesku alebo snehu, vykonajte nasledujúce činnosti:
Vypnite TRC a/alebo VSC, ak vám tieto
funkcie bránia vo vašej snahe uvo ľniť vo-
zidlo. ( S. 335)
Stla čte , aby ste vypli TRC.
Modely 2WD
Modely AWD
1
2
3
4
5
6

6967-2. Postupy v prípade núdze
RAV4_OM_OM42A21SK_(EE)
VÝSTRAHA
■Keď sa pokúšate uvoľniť uviaznuté vozidlo
Ak zvolíte pre uvo ľnenie vozidla zatlačenie dozadu a dopredu, uistite sa, že
je okolitý priestor prázdny, aby ste zabránili nárazu do iných vozidiel, pred-
metov alebo osôb. Vozidlo môže tiež po uvo ľnení náhle vyraziť dopredu ale-
bo dozadu. Bu ďte mimoriadne opatrní.
■ Keď presúvate radiacu páku (vozidlá s automatickou prevodovkou ale-
bo Multidrive)
Dávajte pozor, aby ste nepresúvali radiacu páku pri zošliapnutom plynovom
pedále.
To môže vies ť k neočakávanému prudkému zrýchleniu vozidla, a to môže
spôsobi ť nehodu s následkami smrteľných alebo vážnych zranení.
UPOZORNENIE
■Aby ste zabránili poškodeniu prevodovky a iných súčastí
● Vyhnite sa pretáčaniu kolies a zošľapovaniu plynového pedálu viac, ako je
nutné.
● Ak zostáva vozidlo uviaznuté po vyskúšaní týchto činností, vozidlo by malo
by ť uvoľnené vytiahnutím.

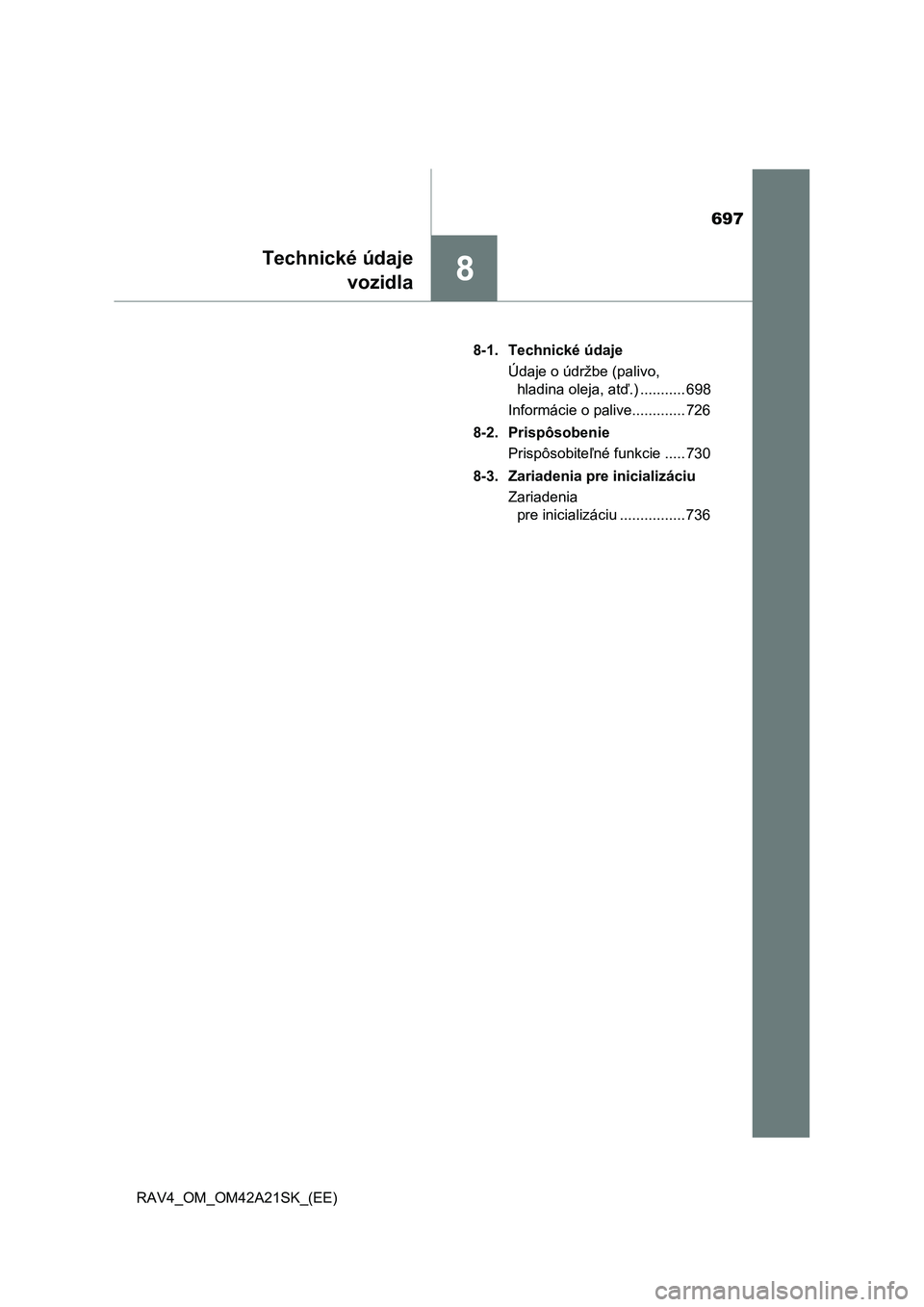

697
8
Technické údaje
vozidla
RAV4_OM_OM42A21SK_(EE)
8-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja, at ď.) ........... 698
Informácie o palive............. 726
8-2. Prispôsobenie
Prispôsobite ľné funkcie ..... 730
8-3. Zariadenia pre inicializáciu
Zariadenia
pre inicializáciu ................ 736

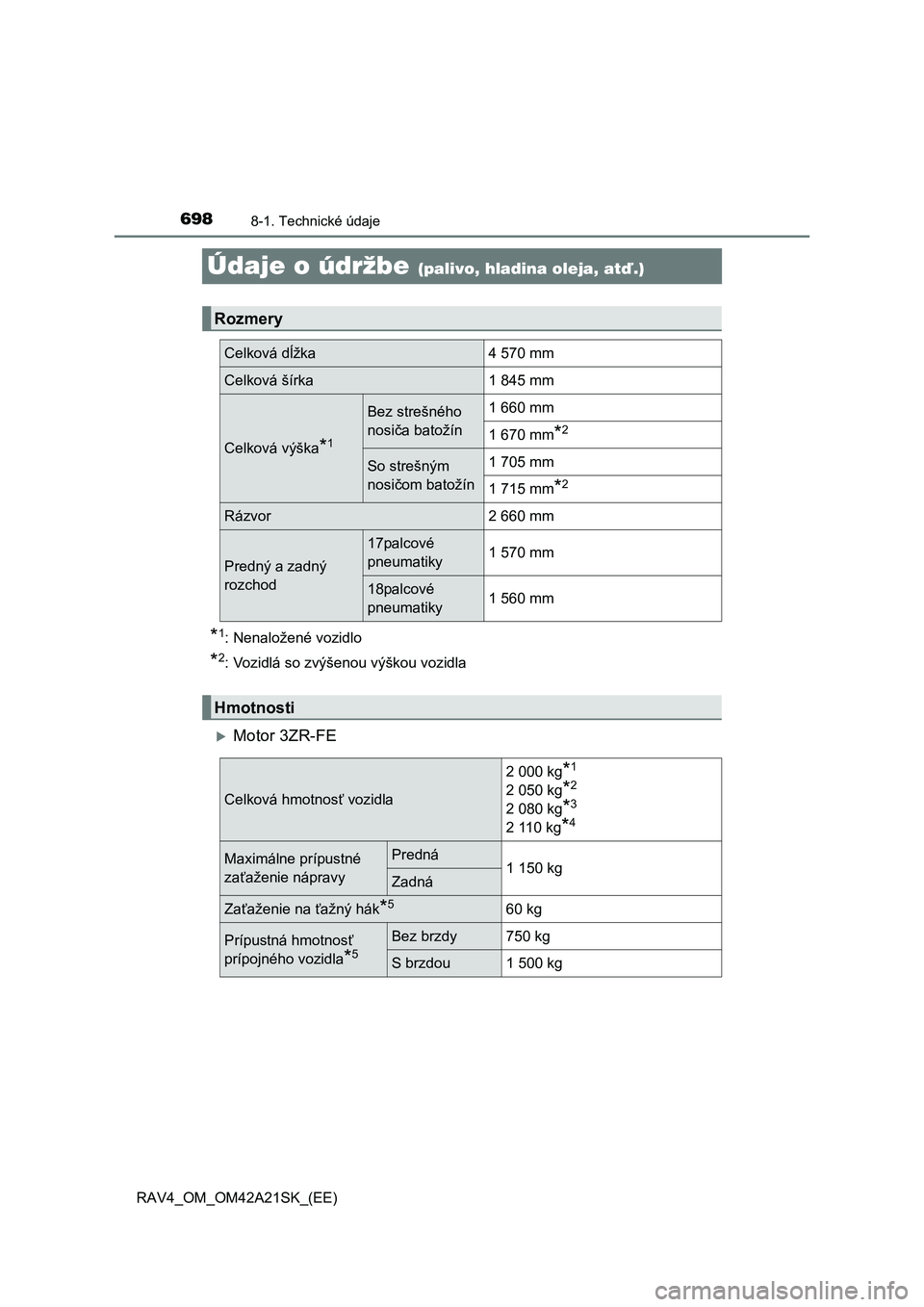

6988-1. Technické údaje
RAV4_OM_OM42A21SK_(EE)
Údaje o údržbe (palivo, hladina oleja, atď.)
*1: Nenaložené vozidlo
*2: Vozidlá so zvýšenou výškou vozidla
Motor 3ZR-FE
Rozmery
Celková dĺžka4 570 mm
Celková šírka1 845 mm
Celková výška*1
Bez strešného
nosi ča batožín
1 660 mm
1 670 mm*2
So strešným
nosi čom batožín
1 705 mm
1 715 mm*2
Rázvor2 660 mm
Predný a zadný
rozchod
17palcové
pneumatiky1 570 mm
18palcové
pneumatiky1 560 mm
Hmotnosti
Celková hmotnos ť vozidla
2 000 kg*1
2 050 kg*2
2 080 kg*3
2 110 kg*4
Maximálne prípustné
za ťaženie nápravy
Predná1 150 kgZadná
Zaťaženie na ťažný hák*560 kg
Prípustná hmotnosť
prípojného vozidla*5
Bez brzdy750 kg
S brzdou1 500 kg

699
8
8-1. Technické údaje
Technické údaje vozidla
RAV4_OM_OM42A21SK_(EE)

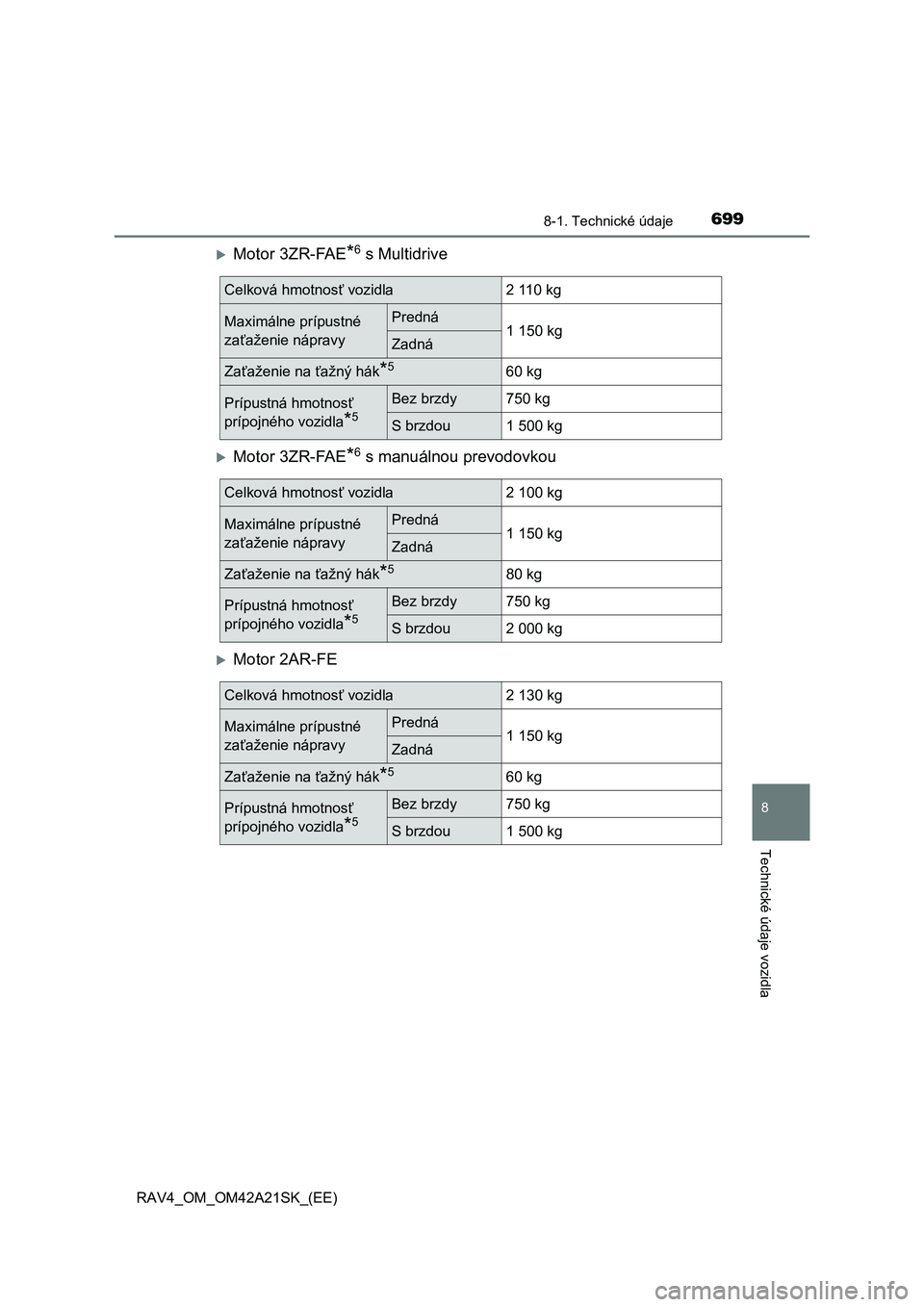

Motor 3ZR-FAE*6 s Multidrive
Motor 3ZR-FAE*6 s manuálnou prevodovkou
Motor 2AR-FE
Celková hmotnosť vozidla2 110 kg
Maximálne prípustné
za ťaženie nápravy
Predná1 150 kgZadná
Zaťaženie na ťažný hák*560 kg
Prípustná hmotnosť
prípojného vozidla*5
Bez brzdy750 kg
S brzdou1 500 kg
Celková hmotnos ť vozidla2 100 kg
Maximálne prípustné
za ťaženie nápravy
Predná1 150 kgZadná
Zaťaženie na ťažný hák*580 kg
Prípustná hmotnosť
prípojného vozidla*5
Bez brzdy750 kg
S brzdou2 000 kg
Celková hmotnos ť vozidla2 130 kg
Maximálne prípustné
za ťaženie nápravy
Predná1 150 kgZadná
Zaťaženie na ťažný hák*560 kg
Prípustná hmotnosť
prípojného vozidla*5
Bez brzdy750 kg
S brzdou1 500 kg

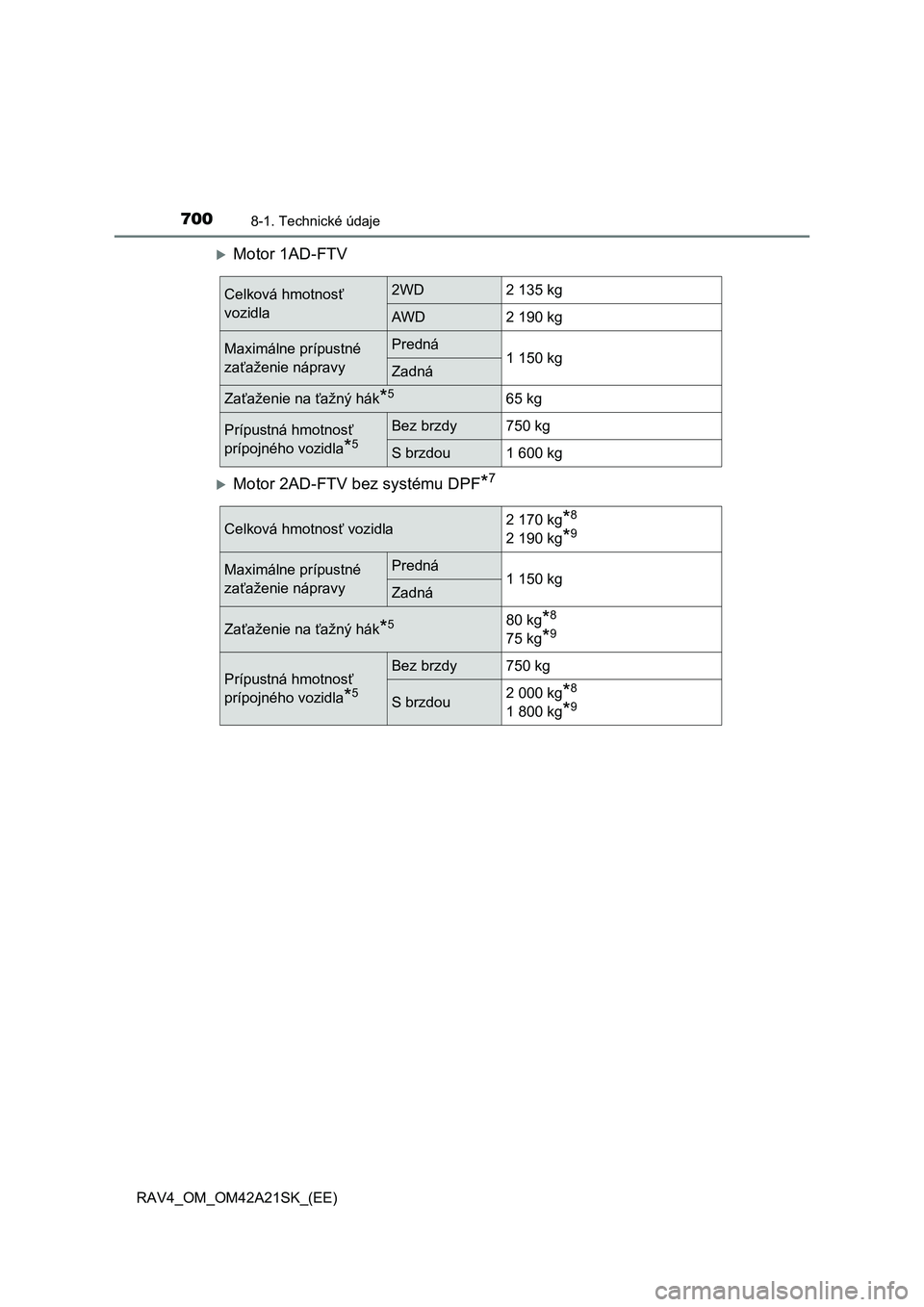

7008-1. Technické údaje
RAV4_OM_OM42A21SK_(EE)
Motor 1AD-FTV
Motor 2AD-FTV bez systému DPF*7
Celková hmotnosť
vozidla
2WD2 135 kg
AWD2 190 kg
Maximálne prípustné
za ťaženie nápravy
Predná1 150 kgZadná
Zaťaženie na ťažný hák*565 kg
Prípustná hmotnosť
prípojného vozidla*5
Bez brzdy750 kg
S brzdou1 600 kg
Celková hmotnos ť vozidla2 170 kg*8
2 190 kg*9
Maximálne prípustné
za ťaženie nápravy
Predná1 150 kgZadná
Zaťaženie na ťažný hák*580 kg*8
75 kg*9
Prípustná hmotnosť
prípojného vozidla*5
Bez brzdy750 kg
S brzdou2 000 kg*8
1 800 kg*9
