TOYOTA RAV4 2016 Brugsanvisning (in Danish)

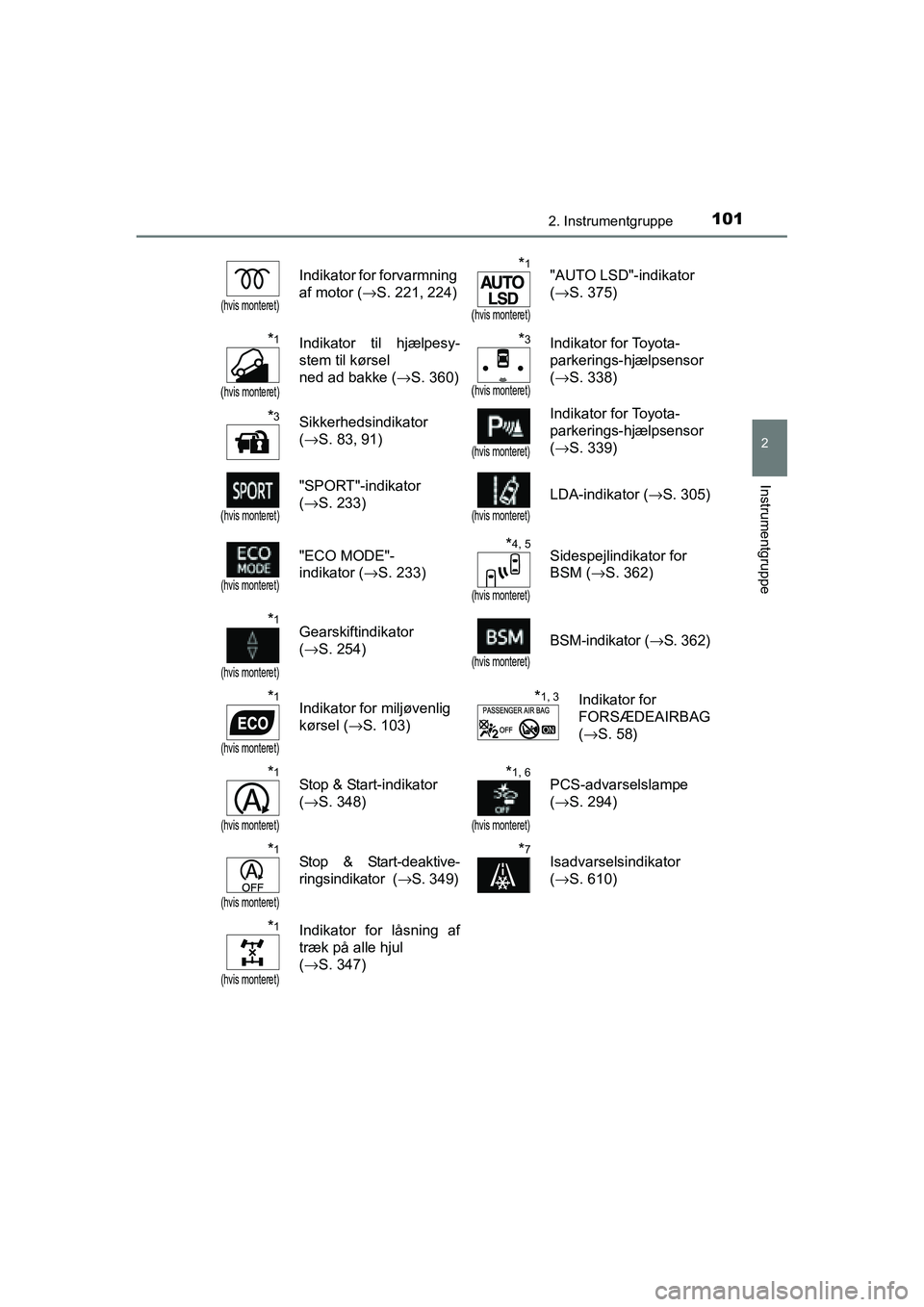

1012. Instrumentgruppe
2
Instrumentgruppe
OM42A45DK
(hvis monteret)
Indikator for forvarmning
af motor (→S. 221, 224)*1
(hvis monteret)
"AUTO LSD"-indikator
(→S. 375)
*1
(hvis monteret)
Indikator til hjælpesy-
stem til kørsel
ned ad bakke ( →S. 360)*3
(hvis monteret)
Indikator for Toyota-
parkerings-hjælpsensor
(→S. 338)
*3Sikkerhedsindikator
(→S. 83, 91)
(hvis monteret)
Indikator for Toyota-
parkerings-hjælpsensor
(→S. 339)
(hvis monteret)
"SPORT"-indikator
(→S. 233)
(hvis monteret)
LDA-indikator ( →S. 305)
(hvis monteret)
"ECO MODE"-
indikator (→S. 233)*4, 5
(hvis monteret)
Sidespejlindikator for
BSM (→S. 362)
*1
(hvis monteret)
Gearskiftindikator
(→S. 254)
(hvis monteret)
BSM-indikator ( →S. 362)
*1
(hvis monteret)
Indikator for miljøvenlig
kørsel ( →S. 103)*1, 3Indikator for
FORSÆDEAIRBAG
(→S. 58)
*1
(hvis monteret)
Stop & Start-indikator
(→S. 348)*1, 6
(hvis monteret)
PCS-advarselslampe
(→S. 294)
*1
(hvis monteret)
St op & Star t-de ak ti ve-
ringsindikator ( →S. 349)*7Isadvarselsindikator
(→S. 610)
*1
(hvis monteret)
Indikator for låsning af
træk på alle hjul
(→S. 347)
OM42A45DK.book Page 101 Thursd ay, December 10, 2015 7:36 PM

1022. Instrumentgruppe
OM42A45DK

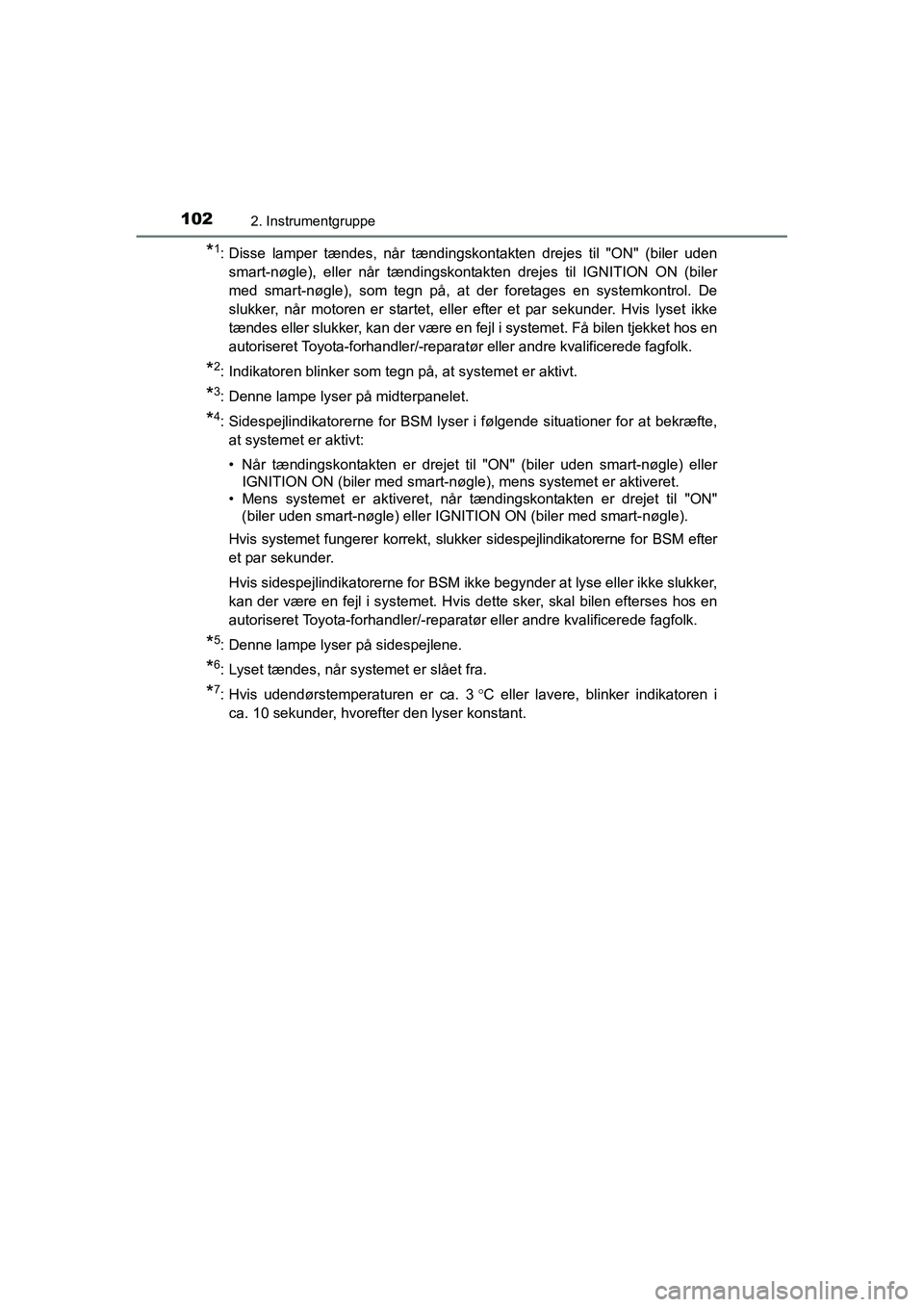

*1: Disse lamper tændes, når tændingskontakten drejes til "ON" (biler uden
smart-nøgle), eller når tænding skontakten drejes til IGNITION O N (biler
med smart-nøgle), som tegn på, at der foretages en systemkontro l. De
slukker, når motoren er startet, eller efter et par sekunder. H vis lyset ikke
tændes eller slukker, kan der vær e en fejl i systemet. Få bilen tjekket hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificer ede fagfolk.
*2: Indikatoren blinker som tegn på, at systemet er aktivt.
*3: Denne lampe lyser på midterpanelet.
*4: Sidespejlindikatorerne for BSM lyser i følgende situationer fo r at bekræfte,
at systemet er aktivt:
• Når tændingskontakten er dreje t til "ON" (biler uden smart-nøgle) eller
IGNITION ON (biler med smart-nøgle), mens systemet er aktiveret .
• Mens systemet er aktiveret, når tændingskontakten er drejet ti l "ON"
(biler uden smart-nøgle) eller IGNITION ON (biler med smart-nøg le).
Hvis systemet fungerer korrekt, slukker sidespejlindikatorerne for BSM efter
et par sekunder.
Hvis sidespejlindikatorerne for BSM ikke begynder at lyse eller ikke slukker,
kan der være en fejl i systemet. Hvis dette sker, skal bilen ef terses hos en
autoriseret Toyota-forhandler/-reparatør eller andre kvalificer ede fagfolk.
*5: Denne lampe lyser på sidespejlene.
*6: Lyset tændes, når systemet er slået fra.
*7: Hvis udendørstemperaturen er ca. 3°C eller lavere, blinker indikatoren i
ca. 10 sekunder, hvorefter den lyser konstant.
OM42A45DK.book Page 102 Thursd ay, December 10, 2015 7:36 PM

1032. Instrumentgruppe
2
Instrumentgruppe
OM42A45DK

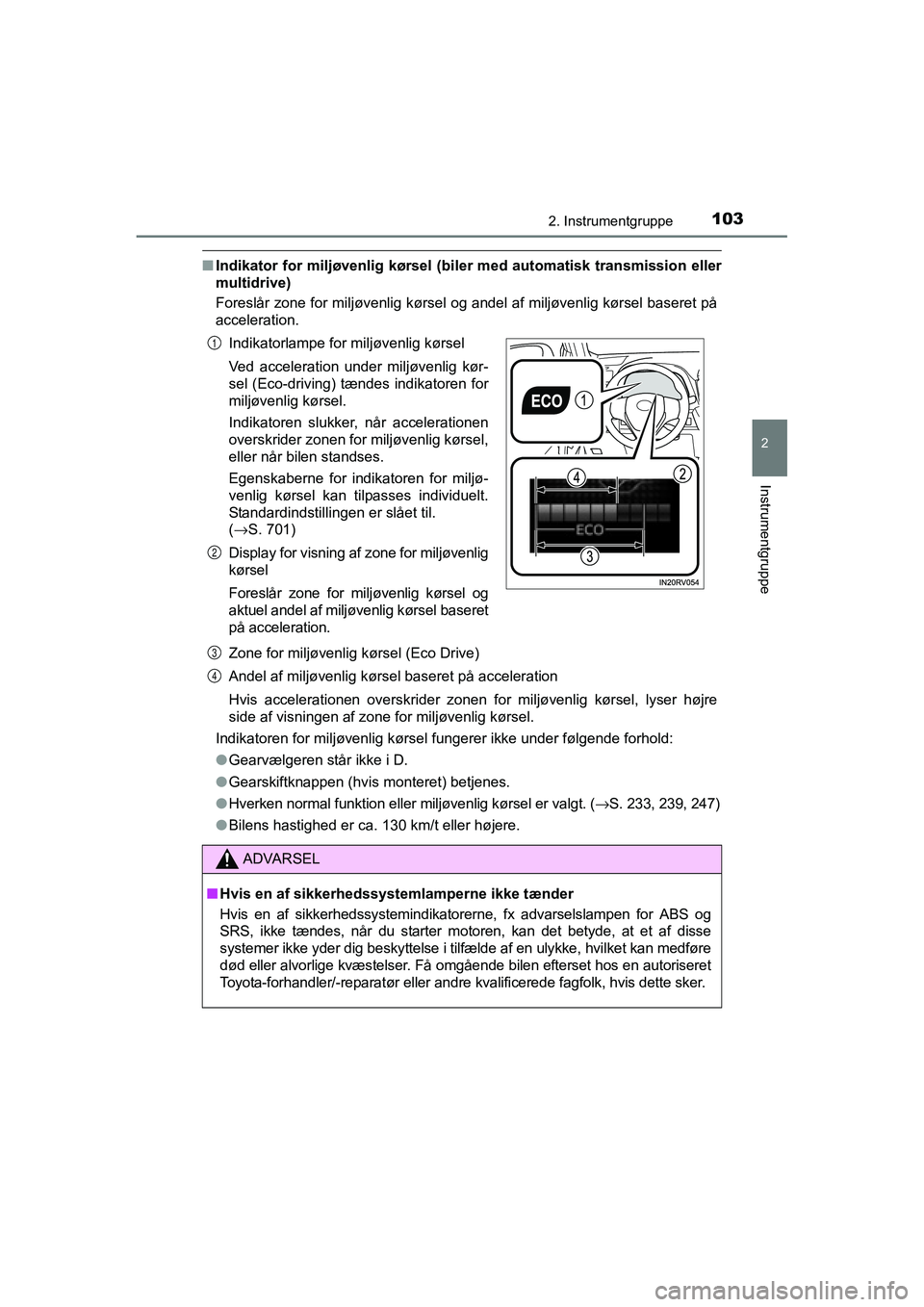

■Indikator for miljøvenlig kørsel (biler med automatisk transmis sion eller
multidrive)
Foreslår zone for miljøvenlig kørsel og andel af miljøvenlig kørsel baseret på
acceleration.
Zone for miljøvenlig kørsel (Eco Drive)
Andel af miljøvenlig kørsel baseret på acceleration
Hvis accelerationen overskrider zonen for miljøvenlig kørsel, l yser højre
side af visningen af zone for miljøvenlig kørsel.
Indikatoren for miljøvenlig kørsel fungerer ikke under følgende forhold:
● Gearvælgeren står ikke i D.
● Gearskiftknappen (hvis monteret) betjenes.
● Hverken normal funktion eller miljøvenlig kørsel er valgt. ( →S. 233, 239, 247)
● Bilens hastighed er ca. 130 km/t eller højere. Indikatorlampe for miljøvenlig kørsel
Ved acceleration under miljøvenlig kør-
sel (Eco-driving) tændes indikatoren for
miljøvenlig kørsel.
Indikatoren slukker, når accelerationen
overskrider zonen for miljøvenlig kørsel,
eller når bilen standses.
Egenskaberne for indikatoren for miljø-
venlig kørsel kan tilpasses individuelt.
Standardindstillingen er slået til.
(→S. 701)
Display for visning af zone for miljøvenlig
kørsel
Foreslår zone for mi ljøvenlig kørsel og
aktuel andel af miljøvenlig kørsel baseret
på acceleration.
ADVARSEL
■ Hvis en af sikkerhedssystemlamperne ikke tænder
Hvis en af sikkerhedssystemindikatorerne, fx advarselslampen fo r ABS og
SRS, ikke tændes, når du starter motoren, kan det betyde, at et af disse
systemer ikke yder dig beskyttelse i tilfælde af en ulykke, hvi lket kan medføre
død eller alvorlige kvæstelser. Få omgående bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk, hvis dette sker.
1
2
3
4
OM42A45DK.book Page 103 Thursday, December 10, 2015 7:36 PM

1042. Instrumentgruppe
OM42A45DK

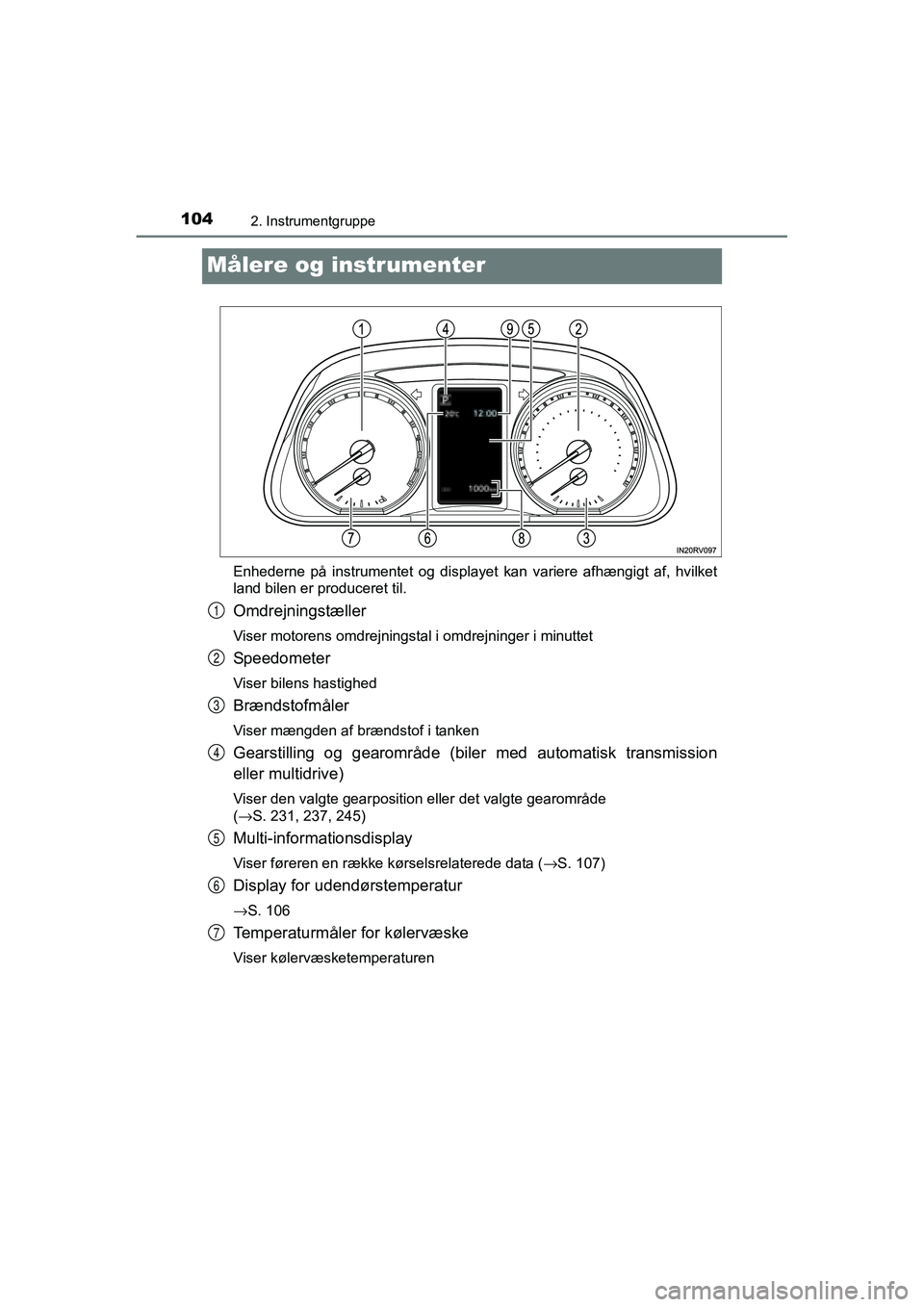

Målere og instrumenter
Enhederne på instrumentet og displayet kan variere afhængigt af, hvilket
land bilen er produceret til.
Omdrejningstæller
Viser motorens omdrejningstal i omdrejninger i minuttet
Speedometer
Viser bilens hastighed
Brændstofmåler
Viser mængden af brændstof i tanken
Gearstilling og gearområde (biler med automatisk transmission
eller multidrive)
Viser den valgte gearposition eller det valgte gearområde
( →S. 231, 237, 245)
Multi-informationsdisplay
Viser føreren en række kørselsrelaterede data ( →S. 107)
Display for udendørstemperatur
→S. 106
Temperaturmåler for kølervæske
Viser kølervæsketemperaturen
1
2
3
4
5
6
7
OM42A45DK.book Page 104 Thursday, December 10, 2015 7:36 PM

1052. Instrumentgruppe
2
Instrumentgruppe
OM42A45DK

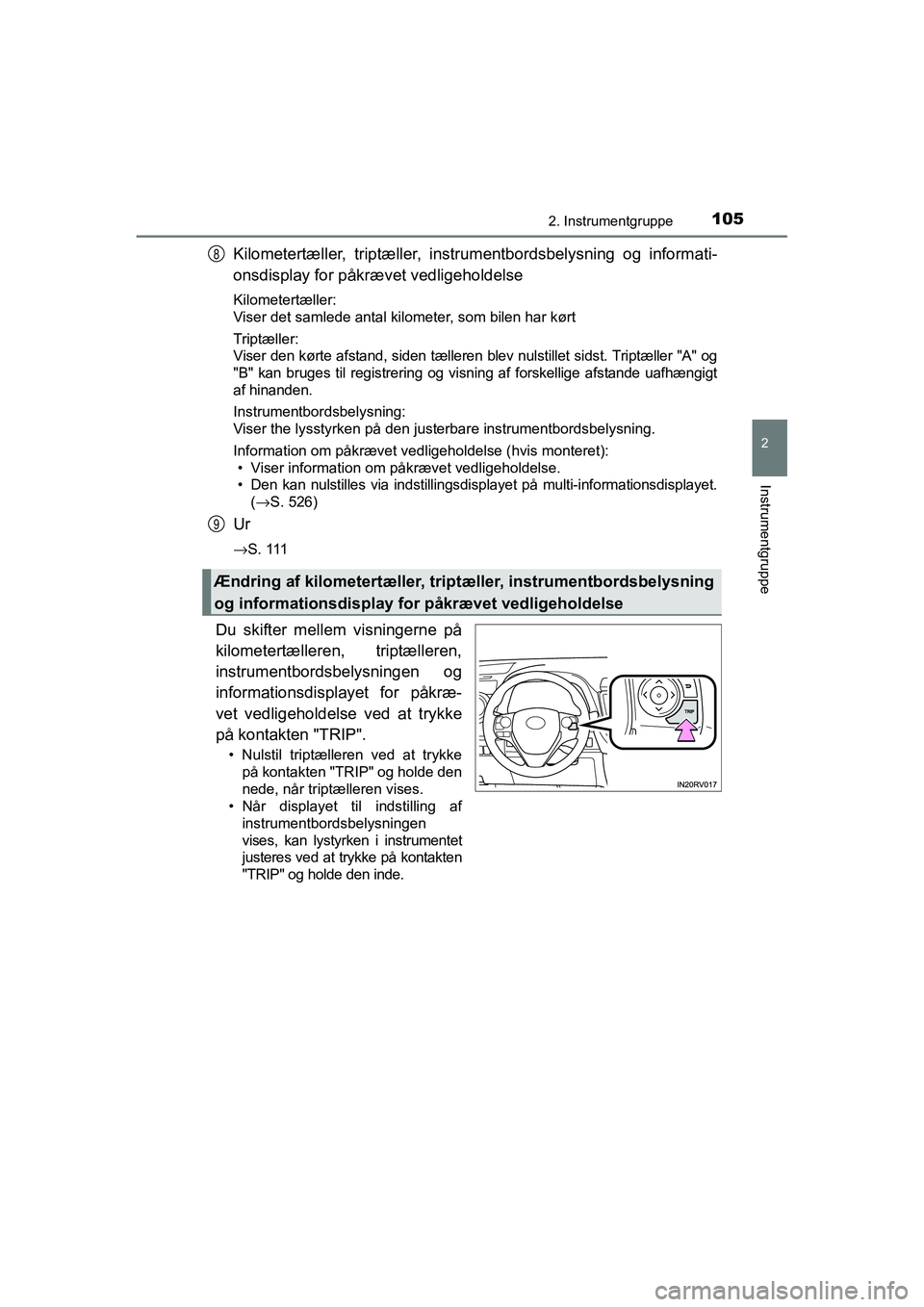

Kilometertæller, triptæller, instrumentbordsbelysning og informati-
onsdisplay for påkræ vet vedligeholdelse
Kilometertæller:
Viser det samlede antal kilometer, som bilen har kørt
Triptæller:
Viser den kørte afstand, siden tælleren blev nulstillet sidst. Triptæller "A" og
"B" kan bruges til registrering og visning af forskellige afsta nde uafhængigt
af hinanden.
Instrumentbordsbelysning:
Viser the lysstyrken på den justerbare instrumentbordsbelysning .
Information om påkrævet vedligeholdelse (hvis monteret): • Viser information om påkrævet vedligeholdelse.
• Den kan nulstilles via indstillingsdisplayet på multi-informat ionsdisplayet.
( →S. 526)
Ur
→S . 111
Du skifter mellem visningerne på
kilometertælleren, triptælleren,
instrumentbordsbelysningen og
informationsdisp layet for påkræ-
vet vedligeholdelse ved at trykke
på kontakten "TRIP".
• Nulstil triptælleren ved at trykke på kontakten "TRIP" og holde den
nede, når triptælleren vises.
• Når displayet til indstilling af instrumentbordsbelysningen
vises, kan lystyrken i instrumentet
justeres ved at trykke på kontakten
"TRIP" og holde den inde.
Ændring af kilometertæller, tri ptæller, instrumentbordsbelysning
og informationsdisplay for påkrævet vedligeholdelse
8
9
OM42A45DK.book Page 105 Thursd ay, December 10, 2015 7:36 PM

1062. Instrumentgruppe
OM42A45DK

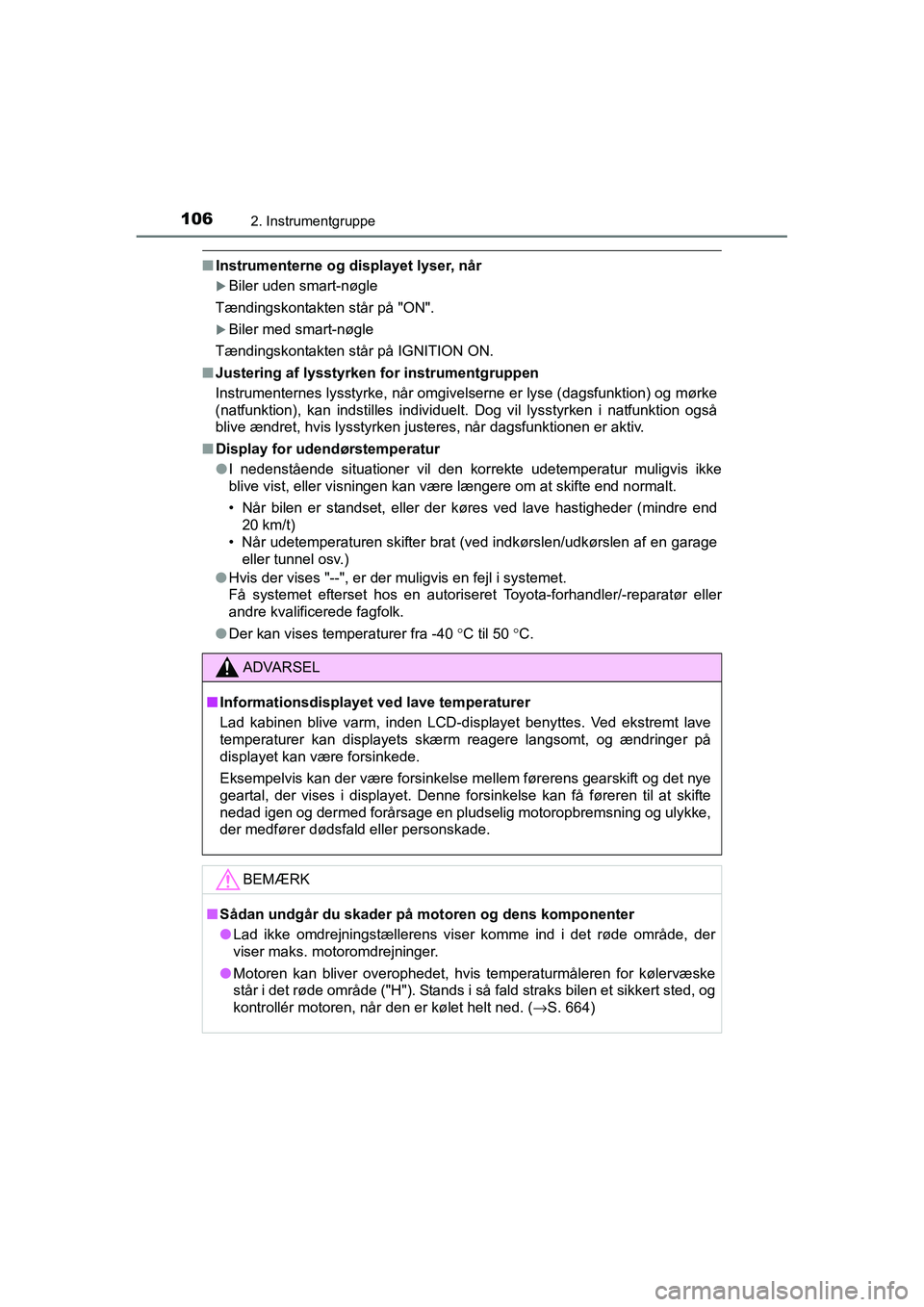

■Instrumenterne og displayet lyser, når
XBiler uden smart-nøgle
Tændingskontakten står på "ON".
XBiler med smart-nøgle
Tændingskontakten står på IGNITION ON.
■ Justering af lysstyrken f or instrumentgruppen
Instrumenternes lysstyrke, når omgivelserne er lyse (dagsfunkti on) og mørke
(natfunktion), kan indstilles individuelt. Dog vil lysstyrken i natfunktion også
blive ændret, hvis lysstyrken justeres, når dagsfunktionen er a ktiv.
■ Display for udendørstemperatur
●I nedenstående situationer vil den korrekte udetemperatur mulig vis ikke
blive vist, eller visningen kan være længere om at skifte end n ormalt.
• Når bilen er standset, eller der køres ved lave hastigheder (m indre end
20 km/t)
• Når udetemperaturen skifter brat (ved indkørslen/udkørslen af en garage
eller tunnel osv.)
● Hvis der vises "--", er der muligvis en fejl i systemet.
Få systemet efterset hos en autoriseret Toyota-forhandler/-repa ratør eller
andre kvalificerede fagfolk.
● Der kan vises temperaturer fra -40 °C til 50 ° C.
ADVARSEL
■Informationsdisplayet ved lave temperaturer
Lad kabinen blive varm, inden LCD-displayet benyttes. Ved ekstr emt lave
temperaturer kan displayets skærm reagere langsomt, og ændringe r på
displayet kan være forsinkede.
Eksempelvis kan der være forsinkelse mellem førerens gearskift og det nye
geartal, der vises i displayet. Denne forsinkelse kan få førere n til at skifte
nedad igen og dermed forårsage en pludselig motoropbremsning og ulykke,
der medfører dødsfald eller personskade.
BEMÆRK
■ Sådan undgår du skader på moto ren og dens komponenter
● Lad ikke omdrejningstællerens viser komme ind i det røde område, der
viser maks. motoromdrejninger.
● Motoren kan bliver overophedet, hvis temperaturmåleren for køle rvæske
står i det røde område ("H"). Stands i så fald straks bilen et sikkert sted, og
kontrollér motoren, når den er kølet helt ned. ( →S. 664)
OM42A45DK.book Page 106 Thursday, December 10, 2015 7:36 PM

107
2
2. Instrumentgruppe
Instrumentgruppe
OM42A45DK
Multi-infor mationsdisplay
Multi-informationsdisplayet viser føreren en række bildata.
●Ikoner i menuen
Viser følgende informationer, når
der vælges et ikon. ( →S. 108)
Nogle af informationerne kan
vises automatisk afhængig af
situationen.
Kørselsinformation
Vælg dette for at få vist forskellige kørselsdata. (→S. 108)
Navigationssystem- tilknyttet display*
Vælg dette for at få vist følgende informationer for navigation ssystemet.
• Rutevejledning
• Kompasvisning (nord er opad/bilens retning er opad)
Audiosystem-tilknyttet display*
Vælg dette for at muliggøre valg af en lydkilde eller et nummer på
displayet ved hjælp af instrumentbetjeningsknapperne.
Kørselsinformation*
Vælg for at vise oplysninger om den dynamiske fartpilot med rad ar*
eller LDA (advarsel om vejbaneskift med kontrol af styring)*, når
systemet er i brug. ( →S. 305, 318)
Det viste ikon ændres afhængig af, hvilket system der anvendes.
Oplysninger om Stop & Start-systemet*
Vælg for at få vist driftsstatus for Stop & Start-systemet. ( →S. 110)
Displayindhold
OM42A45DK.book Page 107 Thursday, December 10, 2015 7:36 PM

1082. Instrumentgruppe
OM42A45DK

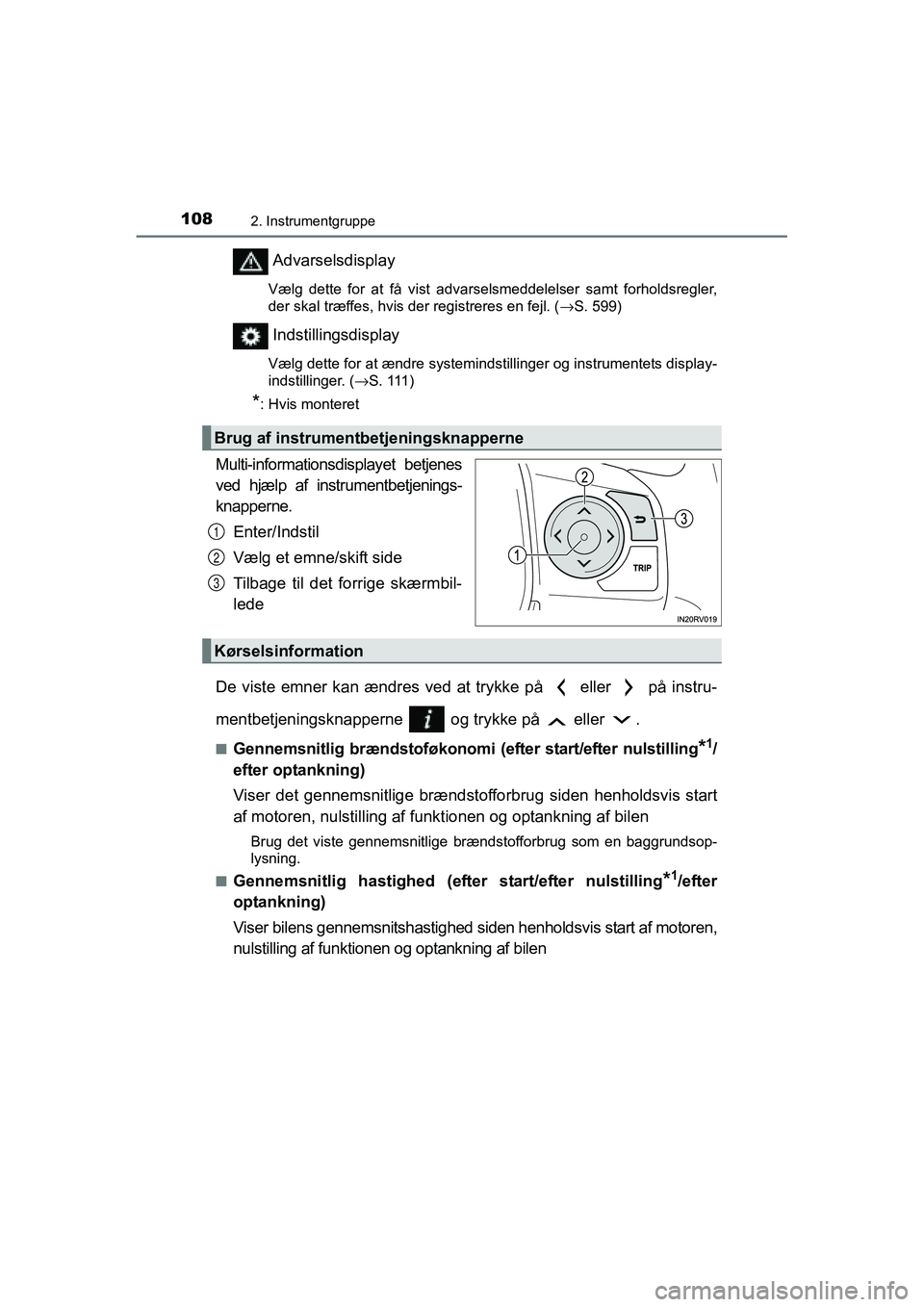

Advarselsdisplay
Vælg dette for at få vist advarselsmeddelelser samt forholdsregler,
der skal træffes, hvis der registreres en fejl. ( →S. 599)
Indstillingsdisplay
Vælg dette for at ændre systemindstillinger og instrumentets di splay-
indstillinger. ( →S . 111 )
*: Hvis monteret
Multi-informationsdisplayet betjenes
ved hjælp af instrumentbetjenings-
knapperne.
Enter/Indstil
Vælg et emne/skift side
Tilbage til det forrige skærmbil-
lede
De viste emner kan ændres ved at trykke på eller på instru-
mentbetjeningsknapperne og trykke på eller .
■Gennemsnitlig brændstoføkonomi (efter start/efter nulstilling*1/
efter optankning)
Viser det gennemsnitlige brændstofforbrug siden henholdsvis sta rt
af motoren, nulstilling af funkt ionen og optankning af bilen
Brug det viste gennemsnitlige brændstofforbrug som en baggrunds op-
lysning.
■
Gennemsnitlig hastighed (efter start/efter nulstilling*1/efter
optankning)
Viser bilens gennemsnitshastighed siden henholdsvis start af mo toren,
nulstilling af funktionen og optankning af bilen
Brug af instrumentbe tjeningsknapperne
1
2
3
Kørselsinformation
OM42A45DK.book Page 108 Thursd ay, December 10, 2015 7:36 PM

1092. Instrumentgruppe
2
Instrumentgruppe
OM42A45DK■

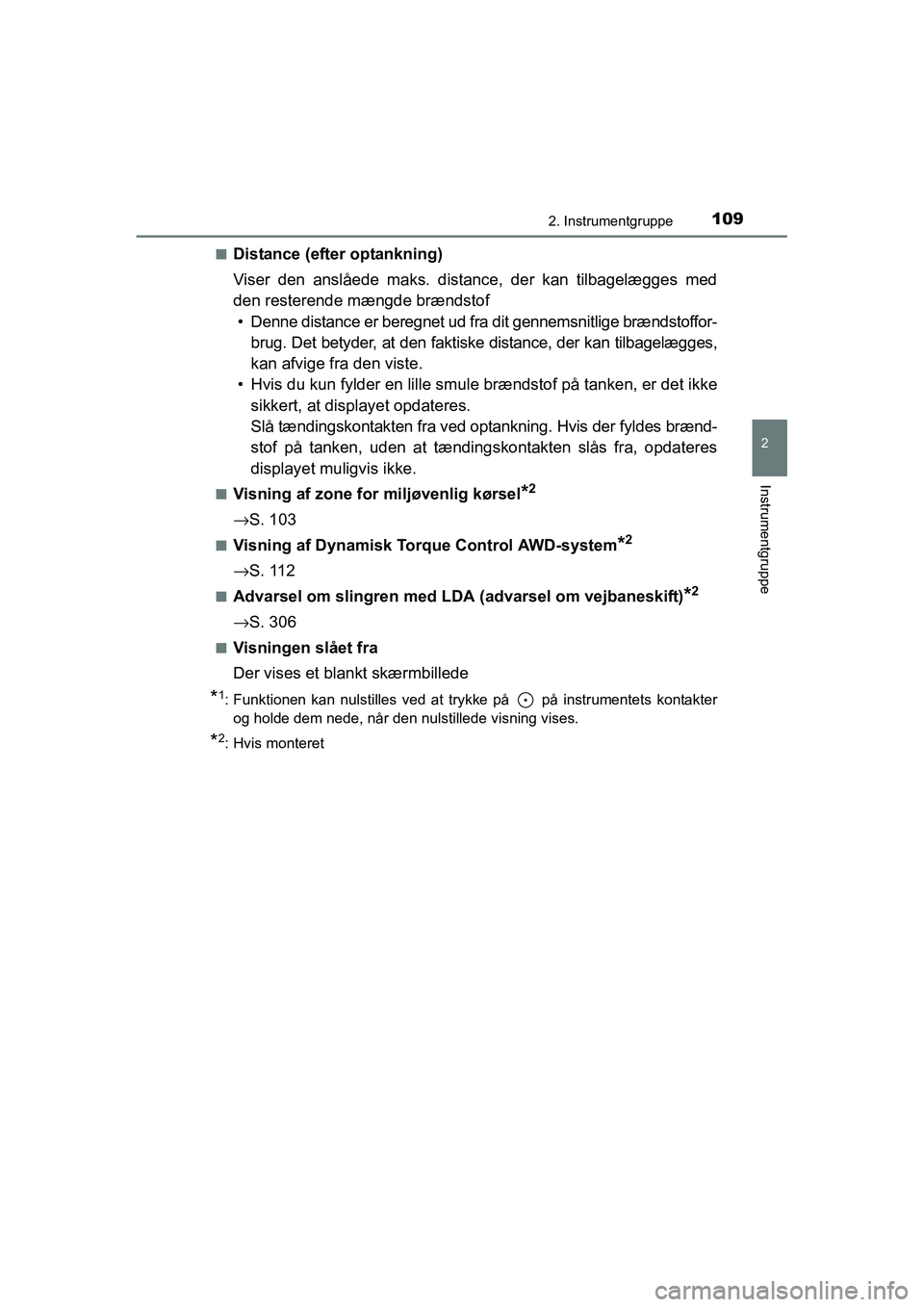

Distance (efter optankning)
Viser den anslåede maks. distance, der kan tilbagelægges med
den resterende mængde brændstof
• Denne distance er beregnet ud fra dit gennemsnitlige brændstof for-
brug. Det betyder, at den faktiske distance, der kan tilbagelægges,
kan afvige fra den viste.
• Hvis du kun fylder en lille smu le brændstof på tanken, er det ikke
sikkert, at displayet opdateres.
Slå tændingskontakten fra ved optankning. Hvis der fyldes brænd -
stof på tanken, uden at tænding skontakten slås fra, opdateres
displayet muligvis ikke.
■Visning af zone for m iljøvenlig kørsel*2
→S. 103
■Visning af Dynamisk Torque Control AWD-system*2
→S. 112
■Advarsel om slingren med LDA (advarsel om vejbaneskift)*2
→S. 306
■Visningen slået fra
Der vises et bl ankt skærmbillede
*1: Funktionen kan nulstilles ved at trykke på på instrumentets k ontakter
og holde dem nede, når den nulstillede visning vises.
*2: Hvis monteret
OM42A45DK.book Page 109 Thursd ay, December 10, 2015 7:36 PM

1102. Instrumentgruppe
OM42A45DK■
Aktuel tid for stop af tomgang
Viser den aktuelle tid for stop
af tomgang (stoptid for motoren på
grund af Stop & Start-systemet)
■Total tomgangsstoptid (efter nulstillingt*/efter start)
Viser den totale tomgangsstoptid (motorens stoptid via Stop &
Start-systemet) ef ter nulstilling og start af motoren.
■Total tomgangsstoptid (efter nulstilling*/efter start)
Viser brændstofbesparelsen (refe rence) under tomgangsstoptiden
efter nulstilling og start af motoren.
■Indstillinger for Stop & Start-systemet
→ S. 354
*: Funktionen kan nulstilles ved at trykke på på instrumentets k ontakter i
mere end 1 sekund, når den visning, der skal nulstilles, vises.
Information om St op & Start-systemet (hvis monteret)
OM42A45DK.book Page 110 Thursd ay, December 10, 2015 7:36 PM
