TOYOTA RAV4 2016 Brugsanvisning (in Danish)

3414-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42A45DK■

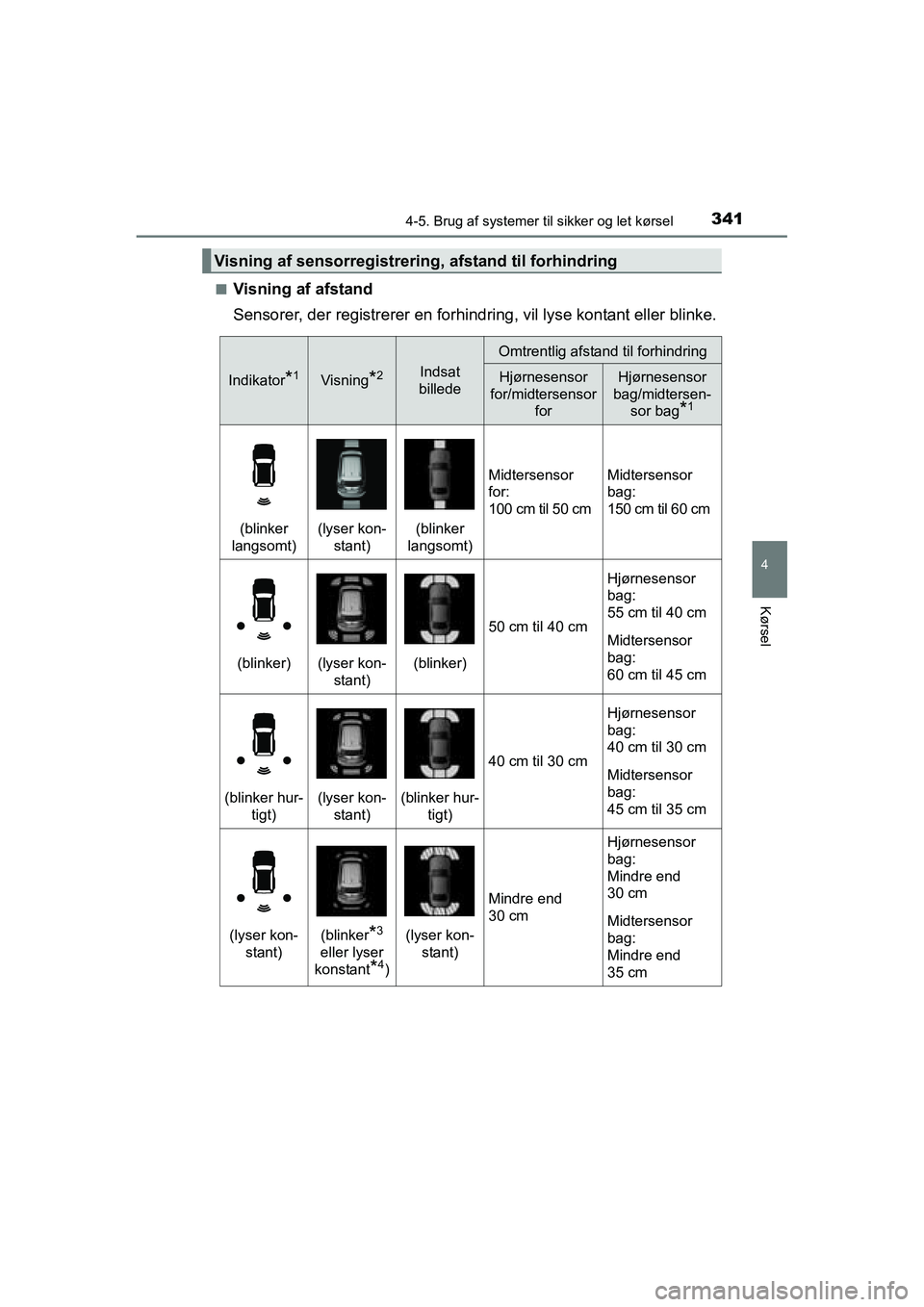

Visning af afstand
Sensorer, der registrerer en forhindring, vil lyse kontant eller blinke.
Visning af sensorregistrering, afstand til forhindring
Indikator*1Visning*2Indsat
billede
Omtrentlig afstand til forhindring
Hjørnesensor
for/midtersensor forHjørnesensor
bag/midtersen- sor bag
*1
(blinker
langsomt)(lyser kon- stant)(blinker
langsomt)
Midtersensor
for:
100 cm til 50 cmMidtersensor
bag:
150 cm til 60 cm
(blinker)(lyser kon- stant)(blinker)
50 cm til 40 cm
Hjørnesensor
bag:
55 cm til 40 cm
Midtersensor
bag:
60 cm til 45 cm
(blinker hur-
tigt)(lyser kon-stant)(blinker hur- tigt)
40 cm til 30 cm
Hjørnesensor
bag:
40 cm til 30 cm
Midtersensor
bag:
45 cm til 35 cm
(lyser kon-stant)(blinker*3
eller lyser
konstant
*4)
(lyser kon- stant)
Mindre end
30 cm
Hjørnesensor
bag:
Mindre end
30 cm
Midtersensor
bag:
Mindre end
35 cm
OM42A45DK.book Page 341 Thursd ay, December 10, 2015 7:36 PM

3424-5. Brug af systemer til sikker og let kørsel
OM42A45DK

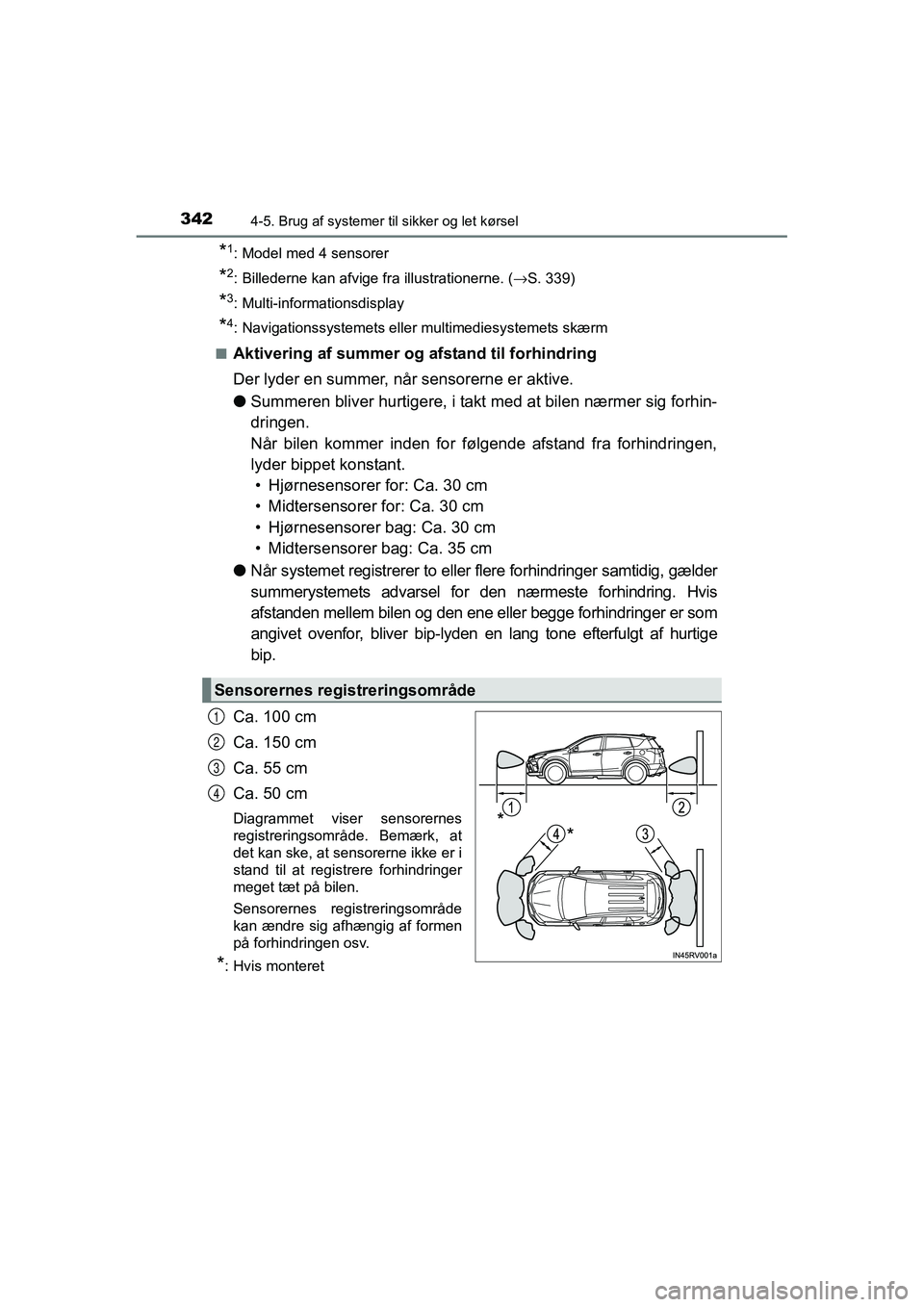

*1: Model med 4 sensorer
*2: Billederne kan afvige fra illustrationerne. ( →S. 339)
*3: Multi-informationsdisplay
*4: Navigationssystemets eller multimediesystemets skærm
■
Aktivering af summer og afstand til forhindring
Der lyder en summer, når sensorerne er aktive.
● Summeren bliver hurtigere, i takt med at bilen næ rmer sig forhin-
dringen.
Når bilen kommer inden for følgende afstand fra forhindringen,
lyder bippet konstant. • Hjørnesensorer for: Ca. 30 cm
• Midtersensorer for: Ca. 30 cm
• Hjørnesensorer bag: Ca. 30 cm
• Midtersensorer bag: Ca. 35 cm
● Når systemet registrerer to elle r flere forhindringer samtidig, gælder
summerystemets advarsel for den nærmeste forhindring. Hvis
afstanden mellem bilen og den ene eller begge forhindringer er som
angivet ovenfor, bliver bip-lyden en lang tone efterfulgt af hu rtige
bip.
Ca. 100 cm
Ca. 150 cm
Ca. 55 cm
Ca. 50 cm
Diagrammet viser sensorernes
registreringsområde. Bemærk, at
det kan ske, at sensorerne ikke er i
stand til at registrere forhindringer
meget tæt på bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på forhindringen osv.
*: Hvis monteret
Sensorernes registreringsområde
1
2
3
4
OM42A45DK.book Page 342 Thursd ay, December 10, 2015 7:36 PM

3434-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42A45DK

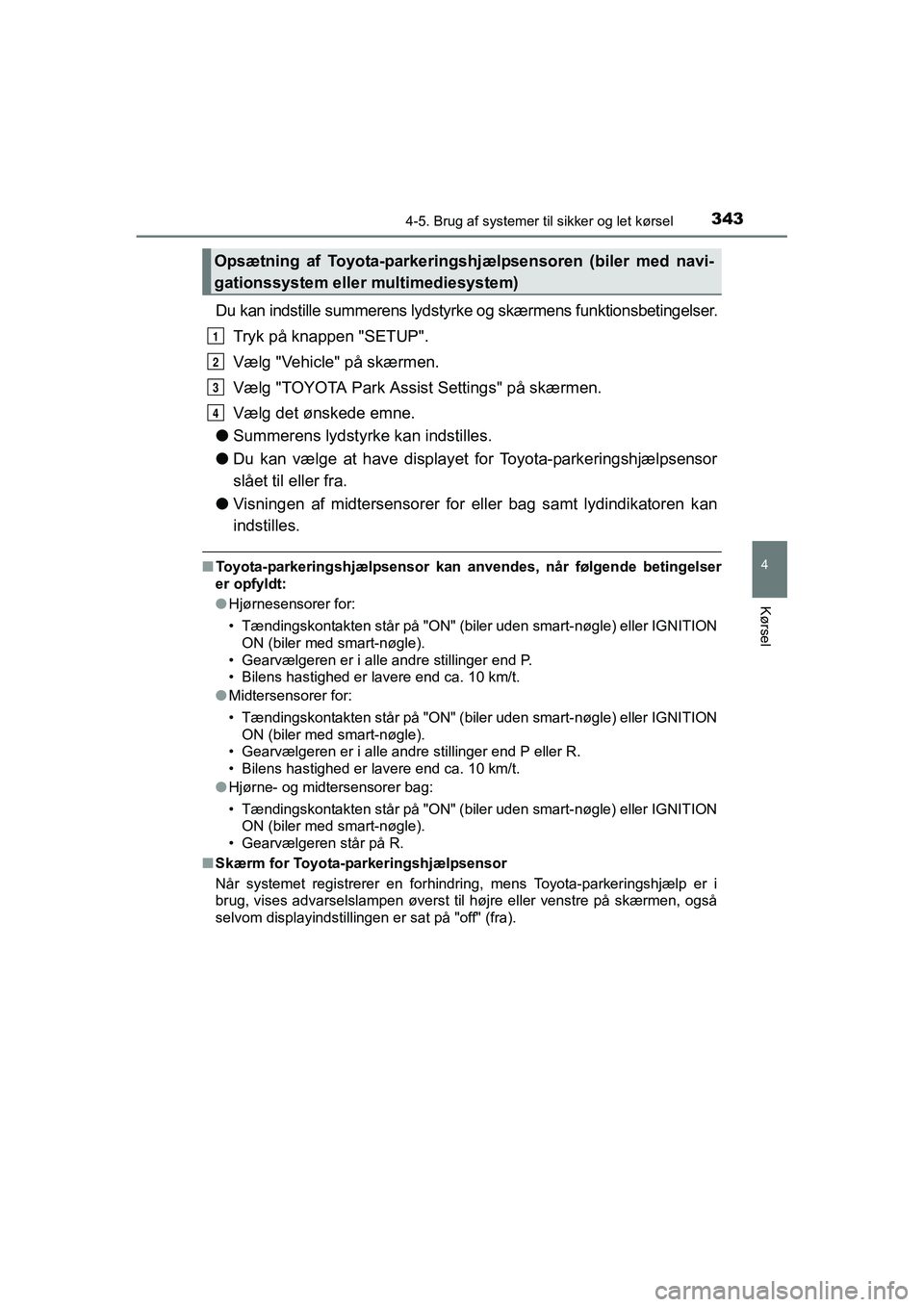

Du kan indstille summerens lydstyrke og skærmens funktionsbetin gelser.
Tryk på knappen "SETUP".
Vælg "Vehicle" på skærmen.
Vælg "TOYOTA Park Assist Settings" på skærmen.
Vælg det ønskede emne.
● Summerens lydstyrke kan indstilles.
● Du kan vælge at have displayet for Toyota-parkeringshjælpsensor
slået til eller fra.
● Visningen af midtersensorer for eller bag samt lydindikatoren k an
indstilles.
■ Toyota-parkeringshjælpsensor kan a nvendes, når følgende betingelser
er opfyldt:
● Hjørnesensorer for:
• Tændingskontakten står på "ON" (biler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren er i alle andre stillinger end P.
• Bilens hastighed er lavere end ca. 10 km/t.
● Midtersensorer for:
• Tændingskontakten står på "ON" (biler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren er i alle andre stillinger end P eller R.
• Bilens hastighed er lavere end ca. 10 km/t.
● Hjørne- og midtersensorer bag:
• Tændingskontakten står på "ON" (biler uden smart-nøgle) eller IGNITION
ON (biler med smart-nøgle).
• Gearvælgeren står på R.
■ Skærm for Toyota-parkeringshjælpsensor
Når systemet registrerer en forhindring, mens Toyota-parkerings hjælp er i
brug, vises advarselslampen øverst til højre eller venstre på s kærmen, også
selvom displayindstillingen er sat på "off" (fra).
Opsætning af Toyota-parkerings hjælpsensoren (biler med navi-
gationssystem eller multimediesystem)
1
2
3
4
OM42A45DK.book Page 343 Thursd ay, December 10, 2015 7:36 PM

3444-5. Brug af systemer til sikker og let kørsel
OM42A45DK■

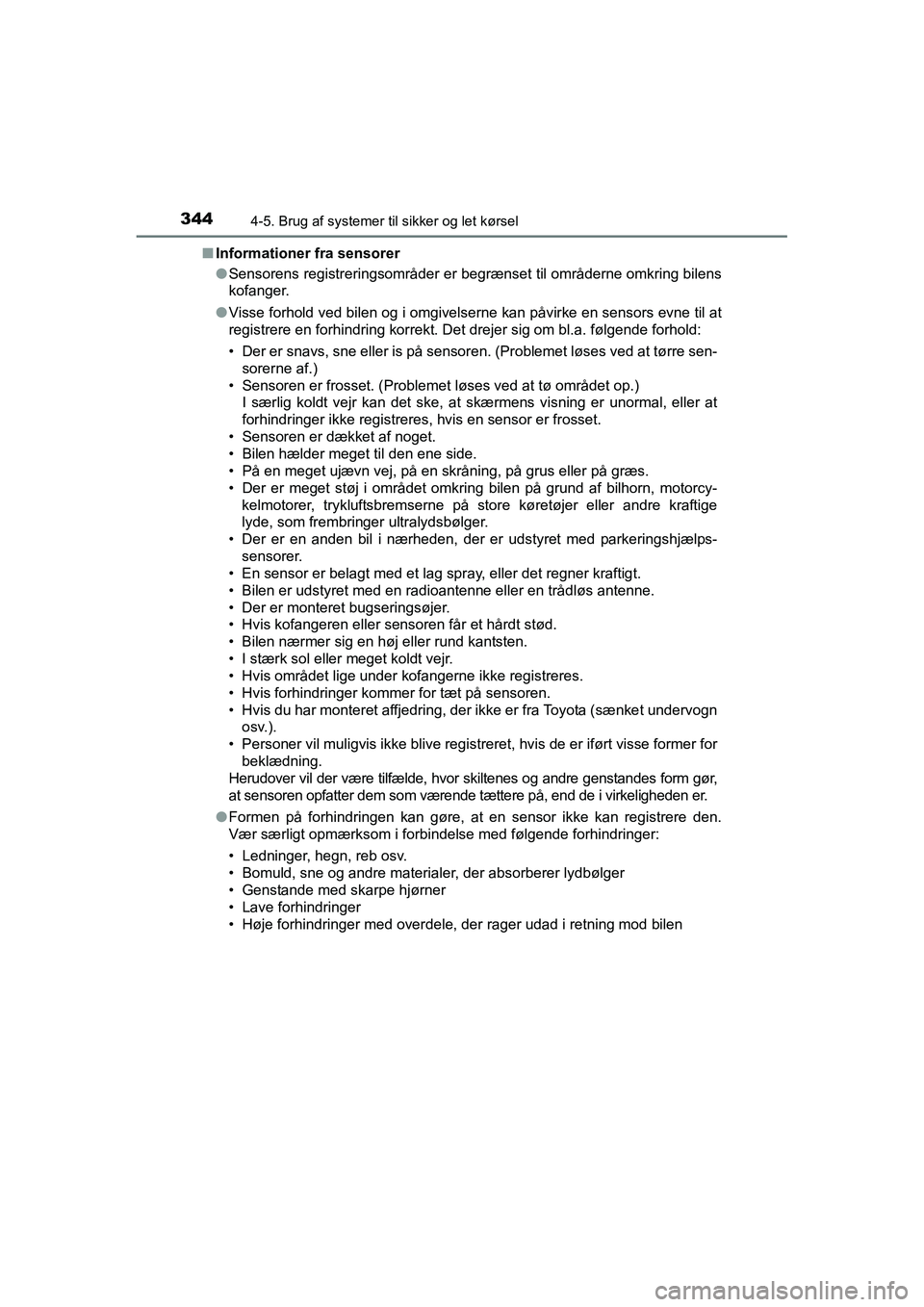

Informationer fra sensorer
●Sensorens registreringsområder er begrænset til områderne omkring bilens
kofanger.
● Visse forhold ved bilen og i omgivelserne kan påvirke en sensor s evne til at
registrere en forhindring korrekt. Det drejer sig om bl.a. følg ende forhold:
• Der er snavs, sne eller is på sensoren. (Problemet løses ved at tørre sen- sorerne af.)
• Sensoren er frosset. (Problemet løses ved at tø området op.) I særlig koldt vejr kan det ske, at skærmens visning er unormal , eller at
forhindringer ikke registreres, hvis en sensor er frosset.
• Sensoren er dækket af noget.
• Bilen hælder meget til den ene side.
• På en meget ujævn vej, på en skråning, på grus eller på græs.
• Der er meget støj i området omkring bilen på grund af bilhorn, motorcy-
kelmotorer, trykluftsbremserne på store køretøjer eller andre k raftige
lyde, som frembringer ultralydsbølger.
• Der er en anden bil i nærheden, der er udstyret med parkerings hjælps-
sensorer.
• En sensor er belagt med et lag spray, eller det regner kraftig t.
• Bilen er udstyret med en radioantenne eller en trådløs antenne .
• Der er monteret bugseringsøjer.
• Hvis kofangeren eller sensoren får et hårdt stød.
• Bilen nærmer sig en høj eller rund kantsten.
• I stærk sol eller meget koldt vejr.
• Hvis området lige under kofangerne ikke registreres.
• Hvis forhindringer kommer for tæt på sensoren.
• Hvis du har monteret affjedring, der ikke er fra Toyota (sænke t undervogn
osv.).
• Personer vil muligvis ikke blive registreret, hvis de er iført visse former for
beklædning.
Herudover vil der være tilfælde, hvor skiltenes og andre gensta ndes form gør,
at sensoren opfatter dem som værende tættere på, end de i virke ligheden er.
● Formen på forhindringen kan gøre, at en sensor ikke kan registr ere den.
Vær særligt opmærksom i forbindelse med følgende forhindringer:
• Ledninger, hegn, reb osv.
• Bomuld, sne og andre material er, der absorberer lydbølger
• Genstande med skarpe hjørner
• Lave forhindringer
• Høje forhindringer med overdel e, der rager udad i retning mod bilen
OM42A45DK.book Page 344 Thursd ay, December 10, 2015 7:36 PM

3454-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42A45DK●

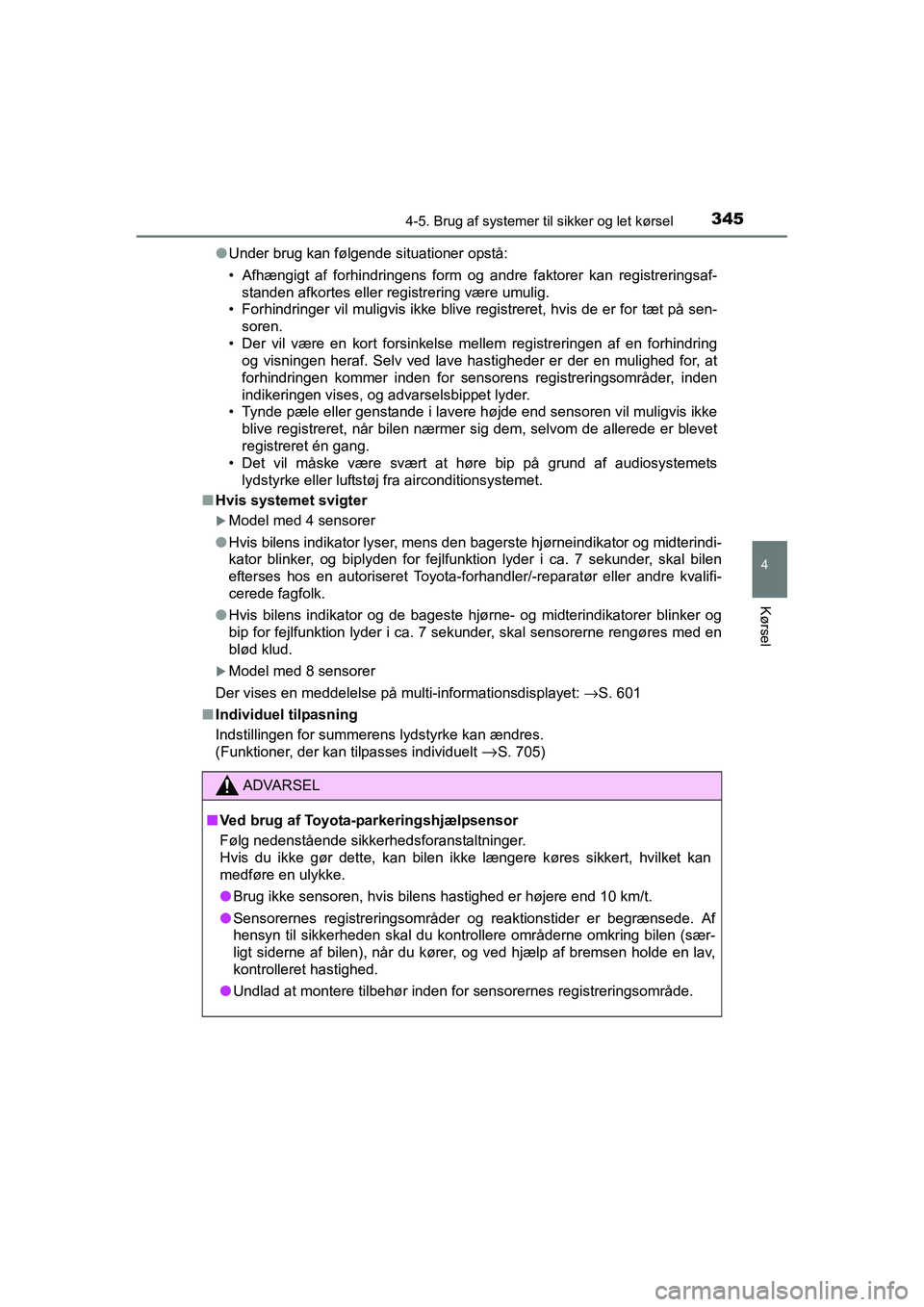

Under brug kan følgende situationer opstå:
• Afhængigt af forhindringens form og andre faktorer kan registr eringsaf-
standen afkortes eller registrering være umulig.
• Forhindringer vil muligvis ikke blive registreret, hvis de er for tæt på sen-
soren.
• Der vil være en kort forsinkelse mellem registreringen af en f orhindring
og visningen heraf. Selv ved lave hastigheder er der en mulighe d for, at
forhindringen kommer inden for sensorens registreringsområder, inden
indikeringen vises, og advarselsbippet lyder.
• Tynde pæle eller genstande i lavere højde end sensoren vil muligvis ikke
blive registreret, når bilen nærm er sig dem, selvom de allerede er blevet
registreret én gang.
• Det vil måske være svært at høre bip på grund af audiosystemet s
lydstyrke eller luftstøj fra airconditionsystemet.
■ Hvis systemet svigter
XModel med 4 sensorer
● Hvis bilens indikator lyser, mens den bagerste hjørneindikator og midterindi-
kator blinker, og biplyden for fejlfunktion lyder i ca. 7 sekun der, skal bilen
efterses hos en autoriseret Toyota-forhandler/-reparatør eller andre kvalifi-
cerede fagfolk.
● Hvis bilens indikator og de bageste hjørne- og midterindikatore r blinker og
bip for fejlfunktion lyder i ca. 7 sekunder, skal sensorerne rengøres med en
blød klud.
XModel med 8 sensorer
Der vises en meddelelse på multi-informationsdisplayet: →S. 601
■ Individuel tilpasning
Indstillingen for summerens lydstyrke kan ændres.
(Funktioner, der kan tilpasses individuelt
→S. 705)
ADVARSEL
■Ved brug af Toyota-parkeringshjælpsensor
Følg nedenstående sikkerhedsforanstaltninger.
Hvis du ikke gør dette, kan bilen ikke længere køres sikkert, h vilket kan
medføre en ulykke.
● Brug ikke sensoren, hvis bilens hastighed er højere end 10 km/t.
● Sensorernes registreringsområder og reaktionstider er begrænsed e. Af
hensyn til sikkerheden skal du kontrollere områderne omkring bi len (sær-
ligt siderne af bilen), når du kører, og ved hjælp af bremsen h olde en lav,
kontrolleret hastighed.
● Undlad at montere tilbehør inden for sensorernes registreringso mråde.
OM42A45DK.book Page 345 Thursday, December 10, 2015 7:36 PM

3464-5. Brug af systemer til sikker og let kørsel
OM42A45DK

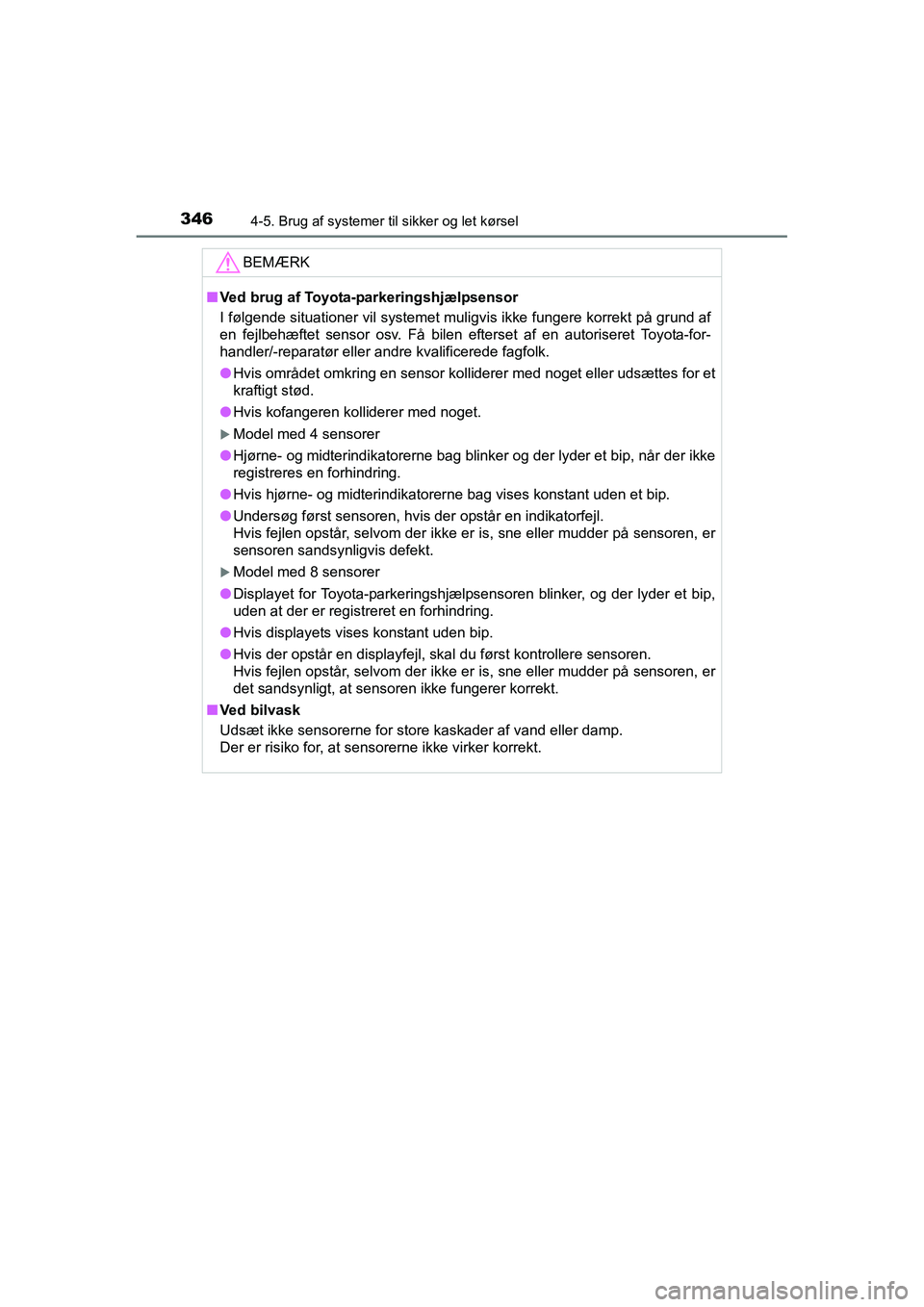

BEMÆRK
■Ved brug af Toyota-parkeringshjælpsensor
I følgende situationer vil systemet muligvis ikke fungere korre kt på grund af
en fejlbehæftet sensor osv. Få bilen efterset af en autoriseret Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk.
● Hvis området omkring en sensor kolliderer med noget eller udsæt tes for et
kraftigt stød.
● Hvis kofangeren kolliderer med noget.
XModel med 4 sensorer
● Hjørne- og midterindikatorerne bag blinker og der lyder et bip, når der ikke
registreres en forhindring.
● Hvis hjørne- og midterindikatorerne bag vises konstant uden et bip.
● Undersøg først sensoren, hvis der opstår en indikatorfejl.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
sensoren sandsynligvis defekt.
XModel med 8 sensorer
● Displayet for Toyota-parkeringshjælpsensoren blinker, og der ly der et bip,
uden at der er registreret en forhindring.
● Hvis displayets vises konstant uden bip.
● Hvis der opstår en displayfejl, skal du først kontrollere senso ren.
Hvis fejlen opstår, selvom der ikke er is, sne eller mudder på sensoren, er
det sandsynligt, at sensoren ikke fungerer korrekt.
■ Ved bilvask
Udsæt ikke sensorerne for store kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke virker korrekt.
OM42A45DK.book Page 346 Thursd ay, December 10, 2015 7:36 PM

347
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
OM42A45DK

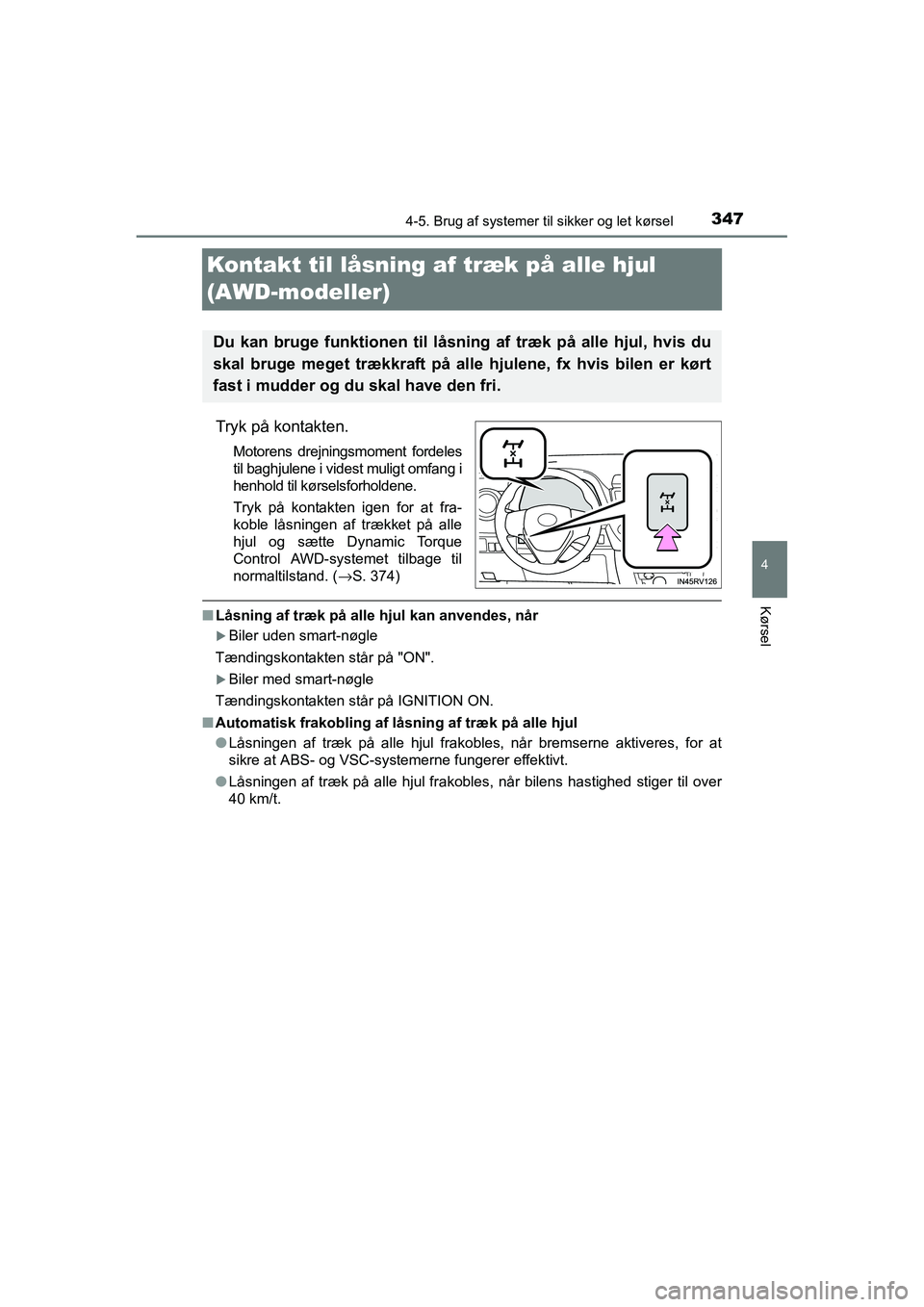

Kontakt til låsning af træk på alle hjul
(AWD-modeller)
Tryk på kontakten.
Motorens drejningsmoment fordeles
til baghjulene i videst muligt omfang i
henhold til kørselsforholdene.
Tryk på kontakten igen for at fra-
koble låsningen af trækket på alle
hjul og sætte Dynamic Torque
Control AWD-systemet tilbage til
normaltilstand. ( →S. 374)
■Låsning af træk på alle hjul kan anvendes, når
XBiler uden smart-nøgle
Tændingskontakten står på "ON".
XBiler med smart-nøgle
Tændingskontakten står på IGNITION ON.
■ Automatisk frakobling af låsning af træk på alle hjul
●Låsningen af træk på alle hjul frakobles, når bremserne aktiver es, for at
sikre at ABS- og VSC-systemerne fungerer effektivt.
● Låsningen af træk på alle hjul frakobles, når bilens hastighed stiger til over
40 km/t.
Du kan bruge funktionen til låsning af træk på alle hjul, hvis du
skal bruge meget trækkraft på alle hjulene, fx hvis bilen er kø rt
fast i mudder og du skal have den fri.
OM42A45DK.book Page 347 Thursd ay, December 10, 2015 7:36 PM

3484-5. Brug af systemer til sikker og let kørsel
OM42A45DK

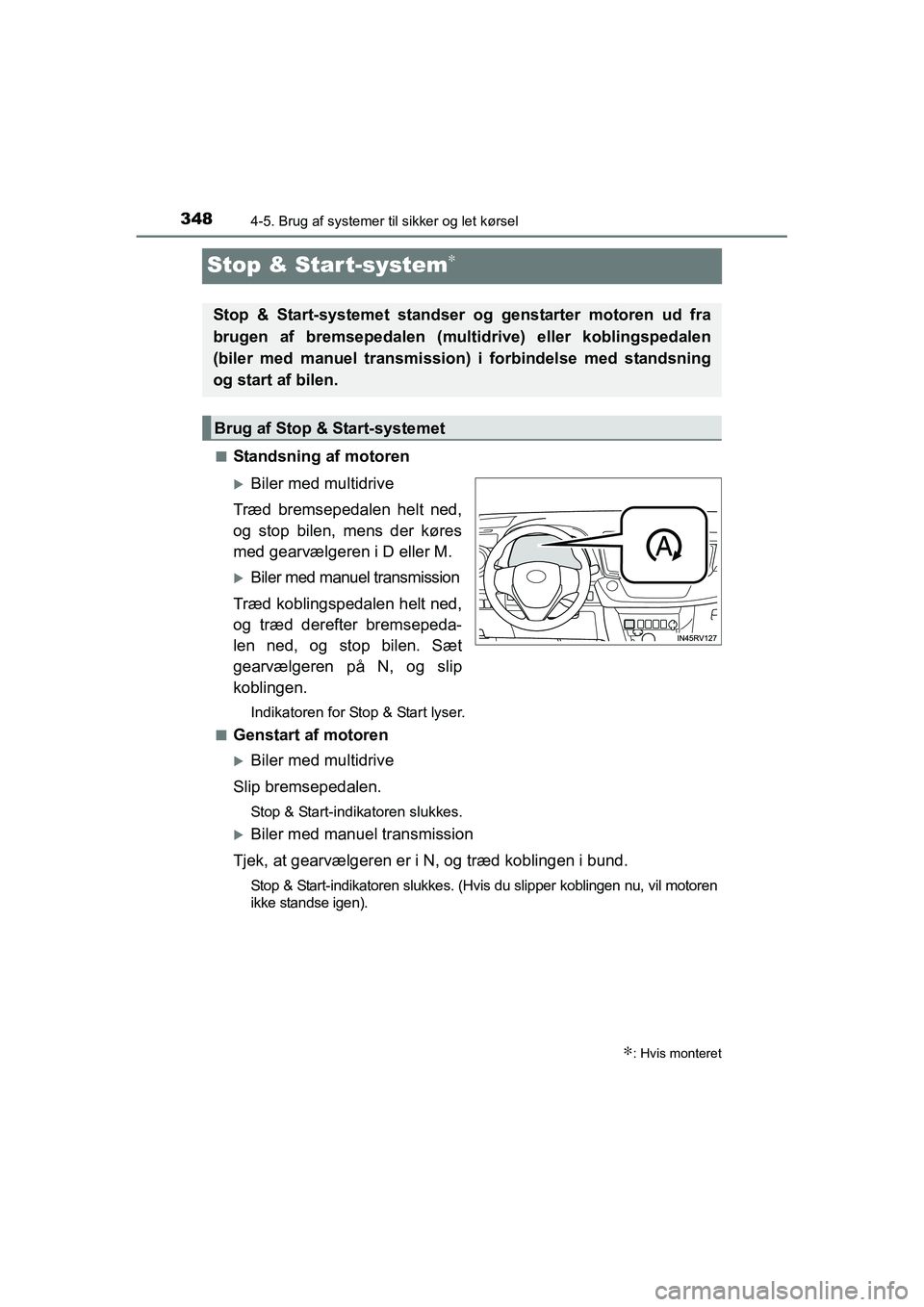

Stop & Start-system∗
■Standsning af motoren
XBiler med multidrive
Træd bremsepedalen helt ned,
og stop bilen, mens der køres
med gearvælgeren i D eller M.
XBiler med manuel transmission
Træd koblingspedalen helt ned,
og træd derefter bremsepeda-
len ned, og stop bilen. Sæt
gearvælgeren på N, og slip
koblingen.
Indikatoren for Stop & Start lyser.
■
Genstart af motoren
XBiler med multidrive
Slip bremsepedalen.
Stop & Start-indikatoren slukkes.
XBiler med manuel transmission
Tjek, at gearvælgeren er i N, og træd koblingen i bund.
Stop & Start-indikatoren slukkes. (Hvis du slipper koblingen nu , vil motoren
ikke standse igen).
∗: Hvis monteret
Stop & Start-systemet standser og genstarter motoren ud fra
brugen af bremsepedalen (multidrive) eller koblingspedalen
(biler med manuel transmission) i forbindelse med standsning
og start af bilen.
Brug af Stop & Start-systemet
OM42A45DK.book Page 348 Thursd ay, December 10, 2015 7:36 PM

3494-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42A45DK

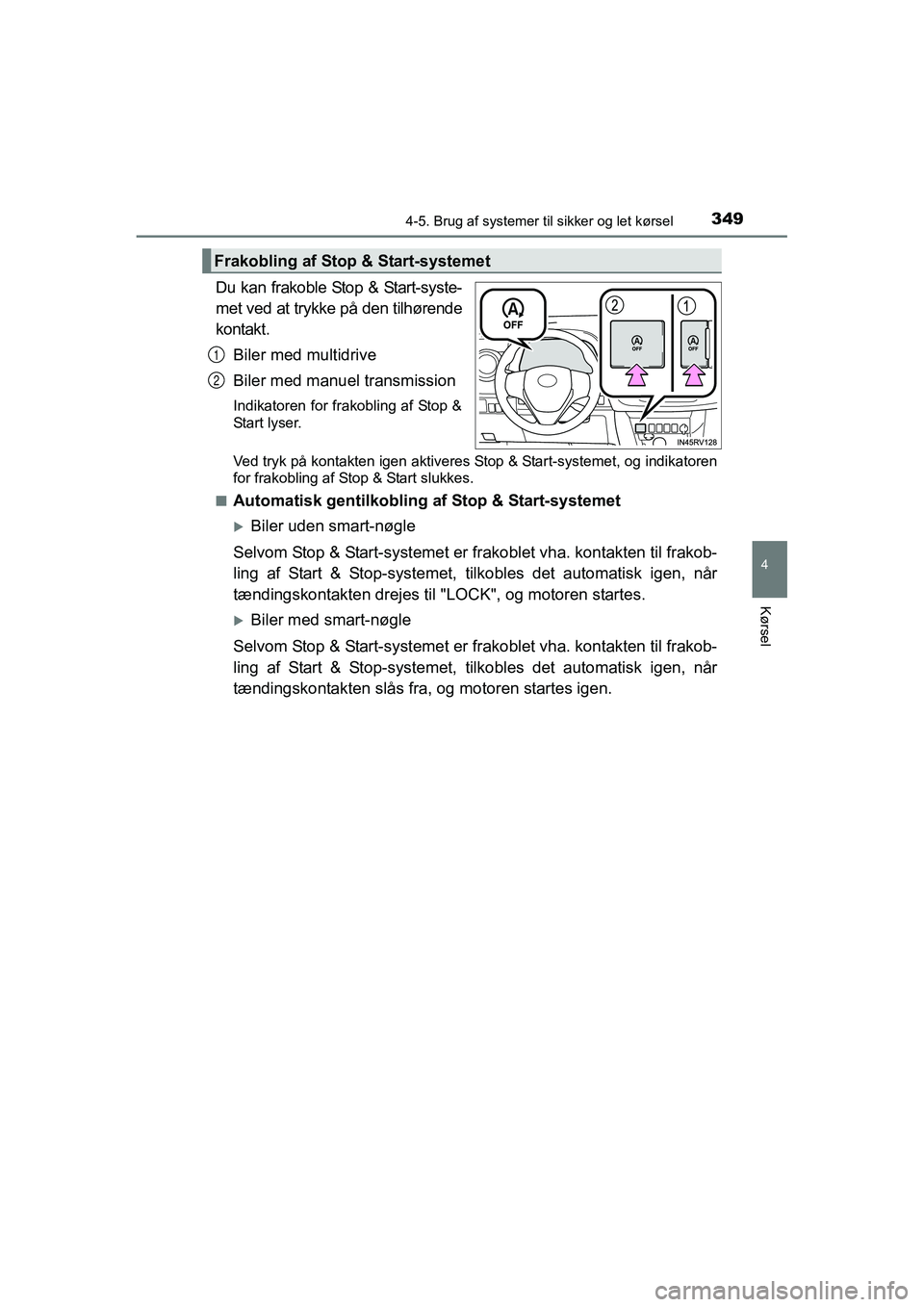

Du kan frakoble Stop & Start-syste-
met ved at trykke på den tilhørende
kontakt.
Biler med multidrive
Biler med manuel transmission
Indikatoren for frakobling af Stop &
Start lyser.
Ved tryk på kontakten igen aktiveres Stop & Start-systemet, og indikatoren
for frakobling af Stop & Start slukkes.
■
Automatisk gentilkobling af Stop & Start-systemet
XBiler uden smart-nøgle
Selvom Stop & Start-systemet er frakoblet vha. kontakten til fr akob-
ling af Start & Stop-systemet, tilkobles det automatisk igen, n år
tændingskontakten drejes til "LOCK", og motoren startes.
XBiler med smart-nøgle
Selvom Stop & Start-systemet er frakoblet vha. kontakten til fr akob-
ling af Start & Stop-systemet, tilkobles det automatisk igen, n år
tændingskontakten slås fra, og motoren startes igen.
Frakobling af Stop & Start-systemet
1
2
OM42A45DK.book Page 349 Thursd ay, December 10, 2015 7:36 PM

3504-5. Brug af systemer til sikker og let kørsel
OM42A45DK■

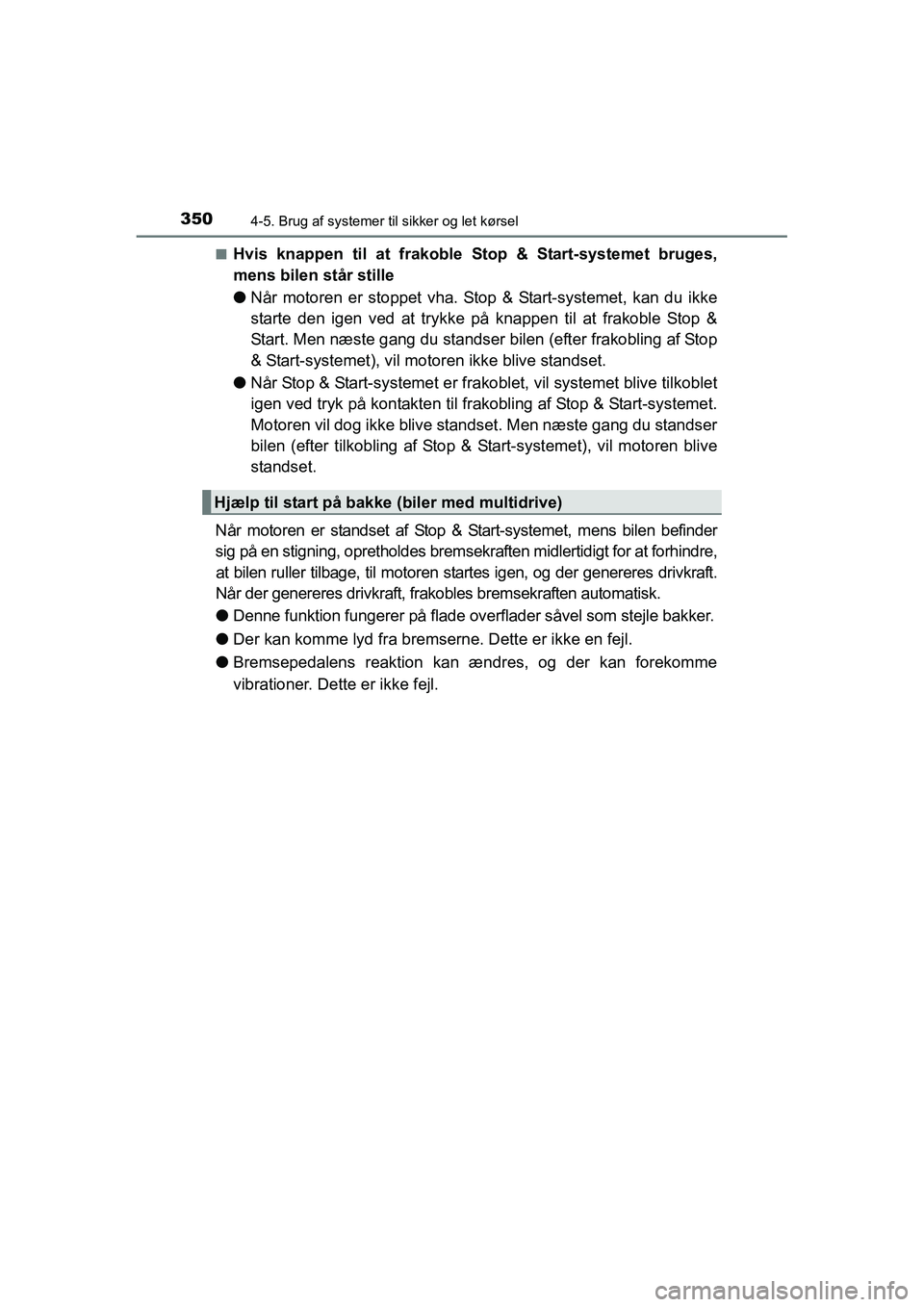

Hvis knappen til at frakoble
Stop & Start-systemet bruges,
mens bilen står stille
● Når motoren er stoppet vha. Stop & Start-systemet, kan du ikke
starte den igen ved at trykke på knappen til at frakoble Stop &
Start. Men næste gang du standse r bilen (efter frakobling af Stop
& Start-systemet), vil mot oren ikke blive standset.
● Når Stop & Start-systemet er frakoblet, vil systemet blive tilk oblet
igen ved tryk på kontakten til frakobling af Stop & Start-syste met.
Motoren vil dog ikke blive stands et. Men næste gang du standser
bilen (efter tilkobling af Stop & Start-systemet), vil motoren blive
standset.
Når motoren er standset af Stop & Start-systemet, mens bilen befinder
sig på en stigning, opretholdes b remsekraften midlertidigt for at forhindre,
at bilen ruller tilbage, til motoren startes igen, og der gener eres drivkraft.
Når der genereres drivkraft, frakobles bremsekraften automatisk .
● Denne funktion fungerer på flade overflader såvel som stejle bakker.
● Der kan komme lyd fra bremse rne. Dette er ikke en fejl.
● Bremsepedalens reaktion kan ændres, og der kan forekomme
vibrationer. Dette er ikke fejl.
Hjælp til start på bakke (biler med multidrive)
OM42A45DK.book Page 350 Thursd ay, December 10, 2015 7:36 PM
