sensor TOYOTA RAV4 2016 Instructieboekje (in Dutch)

9 8
3
1
7 6
5
4
3
2
RAV4_OM_OM42A45E_(EE)4-1. Voor het rijden
Rijden met de auto.............194
Lading en bagage ..............206
Rijden met een aanhangwagen ................208
4-2. Rijprocedures Contactslot (auto's zonder Smart entry-systeem en
startknop).........................221
Startknop (auto's met Smart entry-systeem en
startknop).........................224
Automatische transmissie (met S-modus) .................231
Automatische transmissie (met M-modus) ................237
Multidrive CVT ...................245
Handgeschakelde transmissie ......................253
Richtingaanwijzer- schakelaar .......................257
Parkeerrem ........................258
DPF-roetfilter (Diesel Particulate Filter)/DPNR-katalysator
(Diesel Particulate-NOx
Reduction) .......................259
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ..................261
Automatic High Beam- systeem ...........................266
Schakelaar mistlampen .....270
Ruitenwissers en -sproeiers.........................272
Achterruitenwisser en -sproeier ..........................276 4-4. Tanken
Openen van de tankdop .... 278
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense ......... 281
PCS (Pre-Crash Safety- systeem) ......................... 290
LDA (Lane Departure Alert met stuurregeling) ........... 305
RSA (Road Sign Assist) .... 313
Dynamic Radar Cruise Control-systeem .............. 318
Cruise control .................... 331
Snelheidsbegrenzer .......... 335
Toyota Parking Assist- sensor ............................. 338
Schakelaar permanente vierwielaandrijving
(AWD-uitvoeringen) ........ 347
Stop & Start-systeem ........ 348
Downhill Assist Control ..... 360
BSM (Blind Spot Monitor).. 362 • De Blind Spot Monitor-
functie ........................... 367
• De Rear Crossing Traffic Alert-functie ........ 370
Ondersteunende systemen......................... 373
4-6. Rijtips Rijden in de winter............. 380
Voorzorgsmaatregelen bij terreinauto's .................... 384
4Rijden
RAV4_OM_OM42A45E_(EE).book Page 3 Tuesday, October 20, 2015 11:26 AM

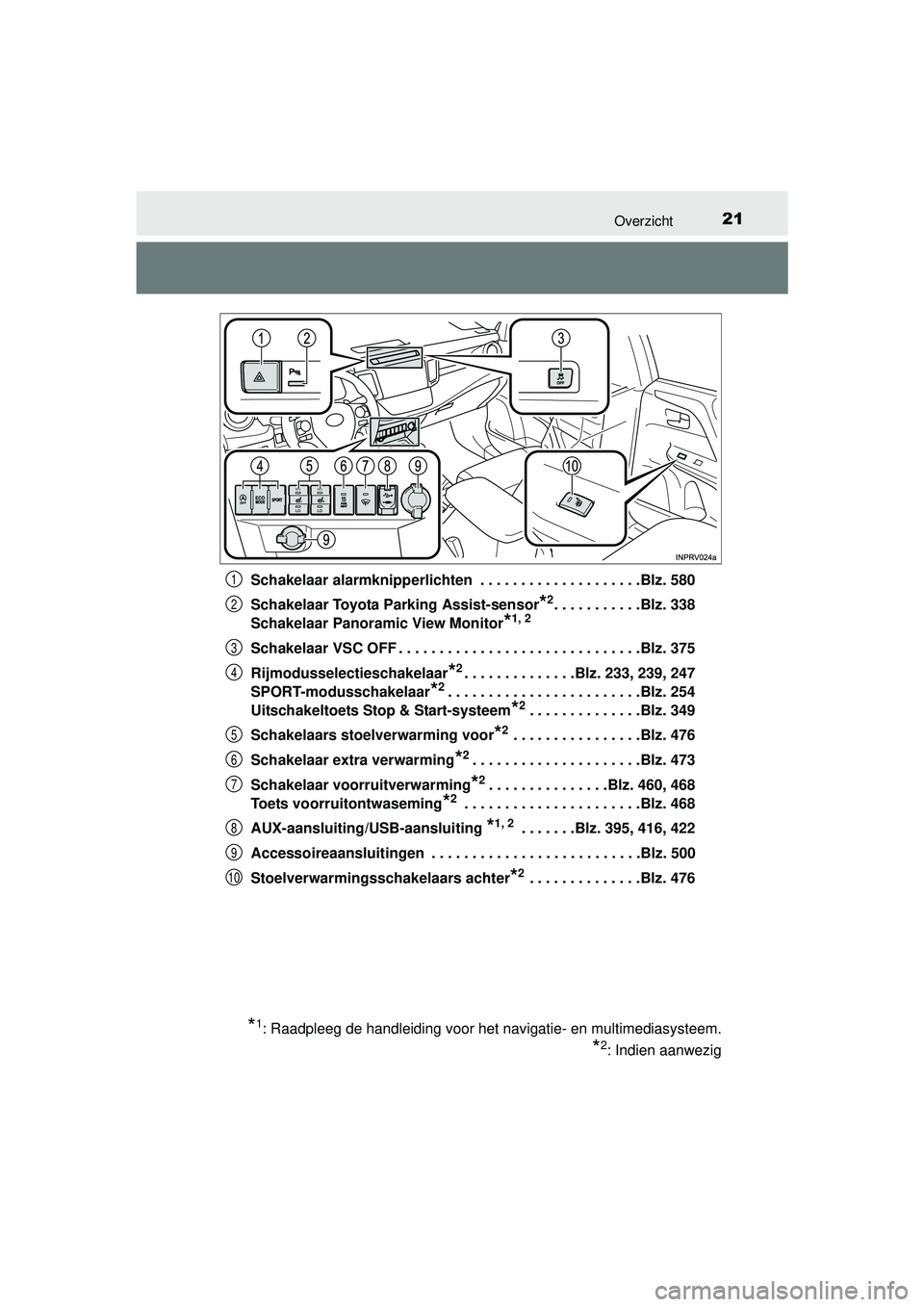

21Overzicht
RAV4_OM_OM42A45E_(EE)Schakelaar alarmknipperlichten . . . . . . . . . . . . . . . . . . . .Blz. 580
Schakelaar Toyota Parking Assist-sensor
*2. . . . . . . . . . .Blz. 338
Schakelaar Panoramic View Monitor
*1, 2
Schakelaar VSC OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 375
Rijmodusselectieschakelaar
*2. . . . . . . . . . . . . .Blz. 233, 239, 247
SPORT-modusschakelaar
*2. . . . . . . . . . . . . . . . . . . . . . . .Blz. 254
Uitschakeltoets Stop & Start-systeem
*2 . . . . . . . . . . . . . .Blz. 349
Schakelaars stoelverwarming voor
*2 . . . . . . . . . . . . . . . .Blz. 476
Schakelaar extra verwarming
*2. . . . . . . . . . . . . . . . . . . . .Blz. 473
Schakelaar voorruitverwarming
*2. . . . . . . . . . . . . . .Blz. 460, 468
Toets voorruitontwaseming
*2 . . . . . . . . . . . . . . . . . . . . . .Blz. 468
AUX-aansluiting/USB-aansluiting
*1, 2 . . . . . . .Blz. 395, 416, 422
Accessoireaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 500
Stoelverwarmingsschakelaars achter
*2 . . . . . . . . . . . . . .Blz. 476
*1: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*2: Indien aanwezig
1
2
3
4
5
6
7
8
9
10
RAV4_OM_OM42A45E_(EE).book Page 21 Tuesday, October 20, 2015 11:26 AM

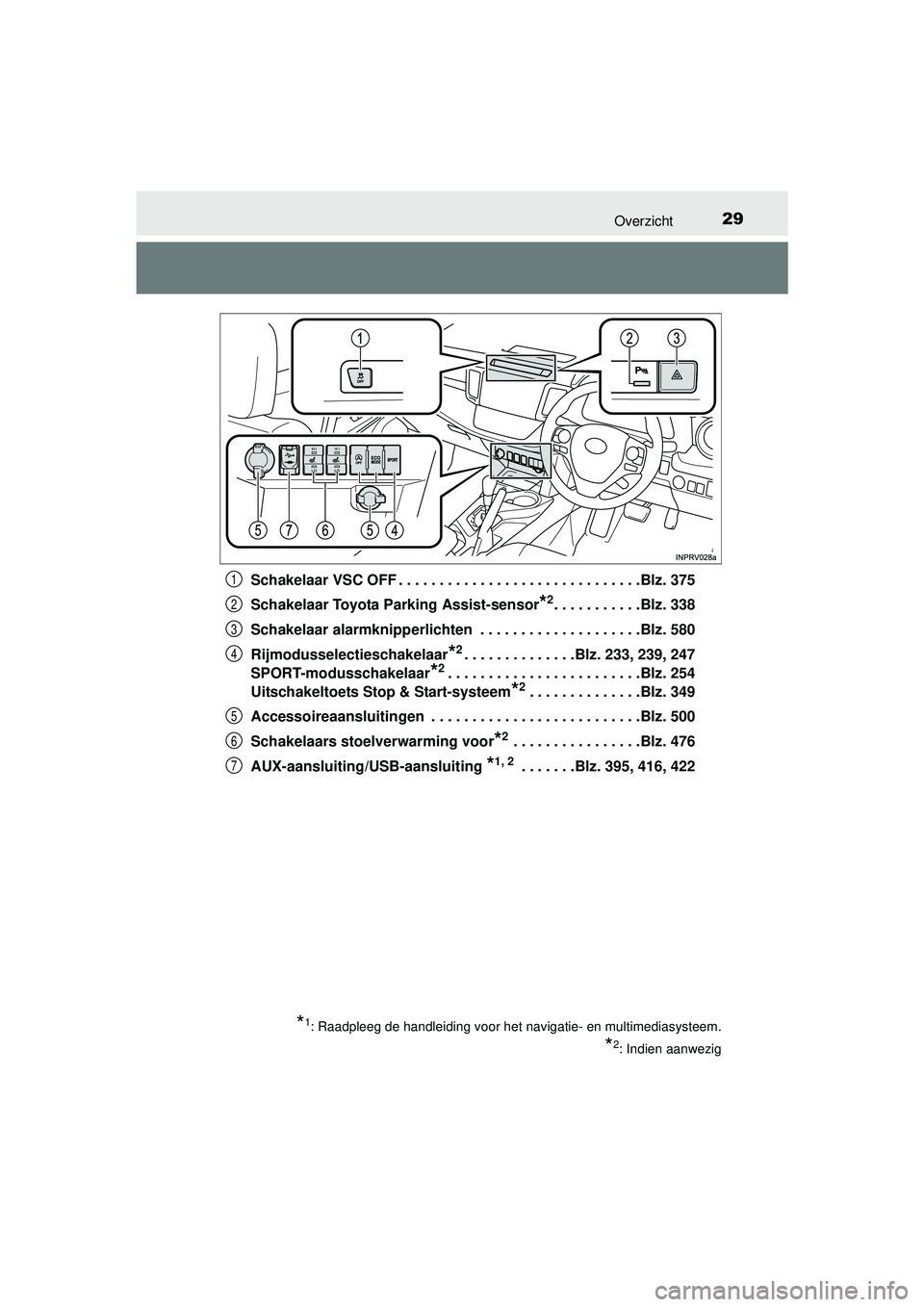

29Overzicht
RAV4_OM_OM42A45E_(EE)Schakelaar VSC OFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 375
Schakelaar Toyota Parking Assist-sensor
*2. . . . . . . . . . .Blz. 338
Schakelaar alarmknipperlichten . . . . . . . . . . . . . . . . . . . .Blz. 580
Rijmodusselectieschakelaar
*2. . . . . . . . . . . . . .Blz. 233, 239, 247
SPORT-modusschakelaar
*2. . . . . . . . . . . . . . . . . . . . . . . .Blz. 254
Uitschakeltoets Stop & Start-systeem
*2 . . . . . . . . . . . . . .Blz. 349
Accessoireaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 500
Schakelaars stoelverwarming voor
*2 . . . . . . . . . . . . . . . .Blz. 476
AUX-aansluiting/USB-aansluiting
*1, 2 . . . . . . .Blz. 395, 416, 422
*1: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*2: Indien aanwezig
1
2
3
4
5
6
7
RAV4_OM_OM42A45E_(EE).book Page 29 Tuesday, October 20, 2015 11:26 AM

31Overzicht
RAV4_OM_OM42A45E_(EE)Schuifdakschakelaars
*1. . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 189
Interieurverlichting
*2/leeslampjes . . . . . . . . . . . . . . . . . . .Blz. 479
Uitschakeltoets inbraaksensor
*1. . . . . . . . . . . . . . . . . . . . .Blz. 94
Extra opbergvak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 485
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 180
Zonnekleppen
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 498
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 498
1
2
3
*1: Indien aanwezig
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
*3: Gebruik NOOIT een tegen de rijrichting in geplaatst baby- of kinderzitje op een
stoel met een INGESCHAKELDE AIR-
BAG, omdat het KIND anders ERNSTIG
LETSEL kan oplopen als de airbag
wordt geactiveerd. ( →Blz. 80)
4
5
6
7
RAV4_OM_OM42A45E_(EE).book Page 31 Tuesday, October 20, 2015 11:26 AM

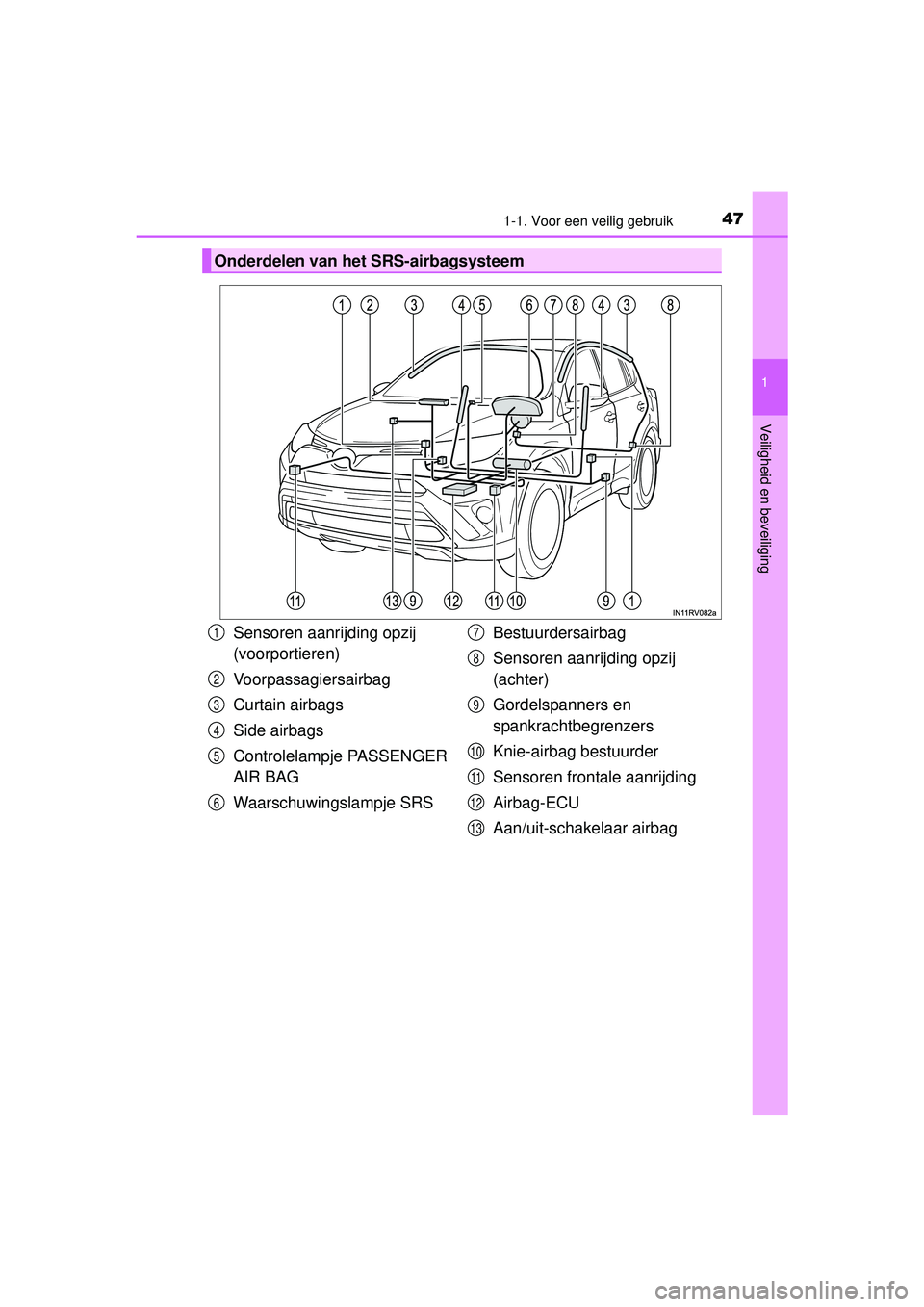

471-1. Voor een veilig gebruik
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging
Onderdelen van het SRS-airbagsysteem
Sensoren aanrijding opzij
(voorportieren)
Voorpassagiersairbag
Curtain airbags
Side airbags
Controlelampje PASSENGER
AIR BAG
Waarschuwingslampje SRSBestuurdersairbag
Sensoren aanrijding opzij
(achter)
Gordelspanners en
spankrachtbegrenzers
Knie-airbag bestuurder
Sensoren frontale aanrijding
Airbag-ECU
Aan/uit-schakelaar airbag1
2
3
4
5
6
7
8
9
10
11
12
13
RAV4_OM_OM42A45E_(EE).book Page 47
Tuesday, October 20, 2015 11:26 AM

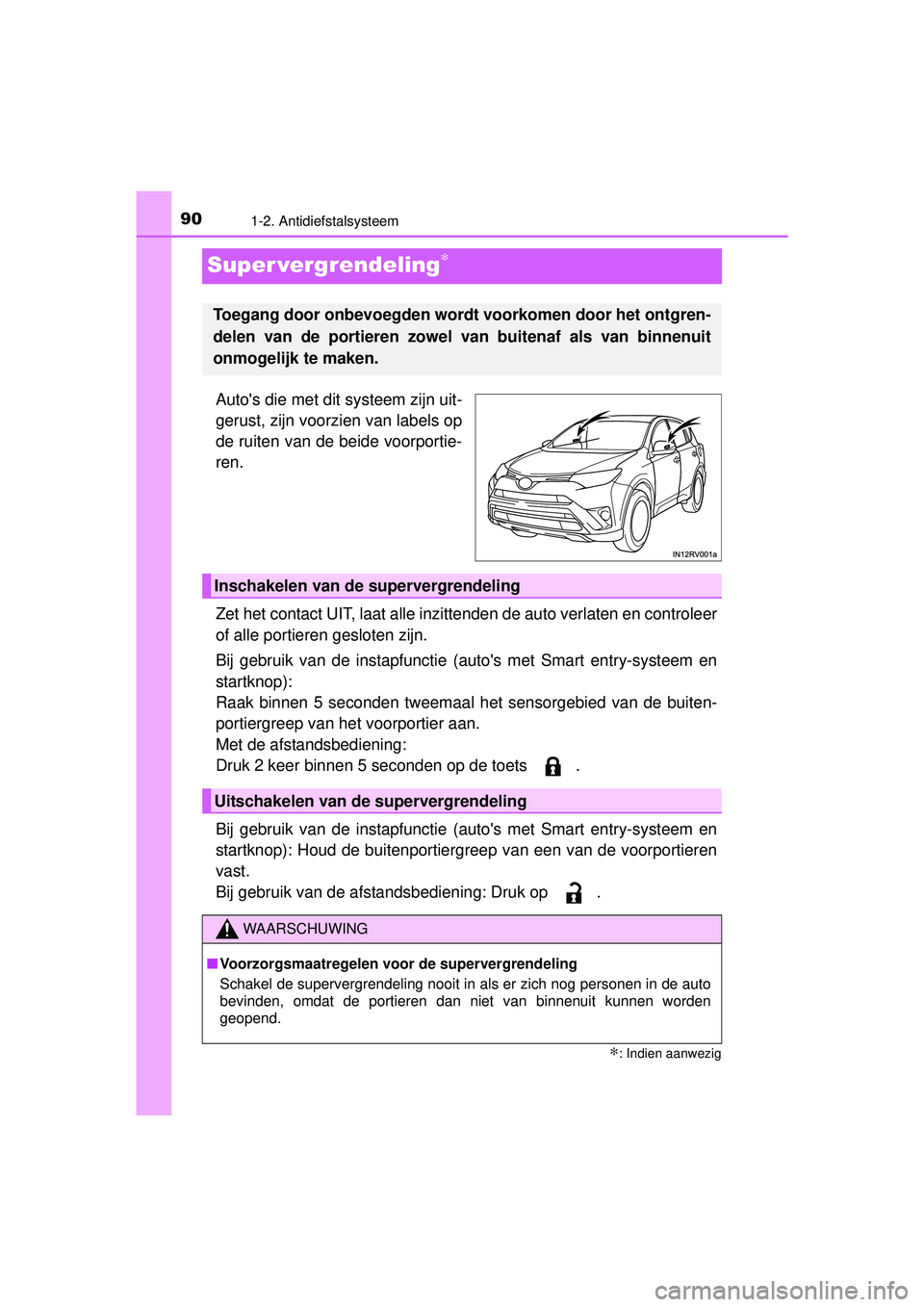

901-2. Antidiefstalsysteem
RAV4_OM_OM42A45E_(EE)
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Bij gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop):
Raak binnen 5 seconden tweemaal het sensorgebied van de buiten-
portiergreep van het voorportier aan.
Met de afstandsbediening:
Druk 2 keer binnen 5 seconden op de toets .
Bij gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop): Houd de buitenportiergreep van een van de voorportieren
vast.
Bij gebruik van de afstandsbediening: Druk op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
RAV4_OM_OM42A45E_(EE).book Page 90 Tuesday, October 20, 2015 11:26 AM

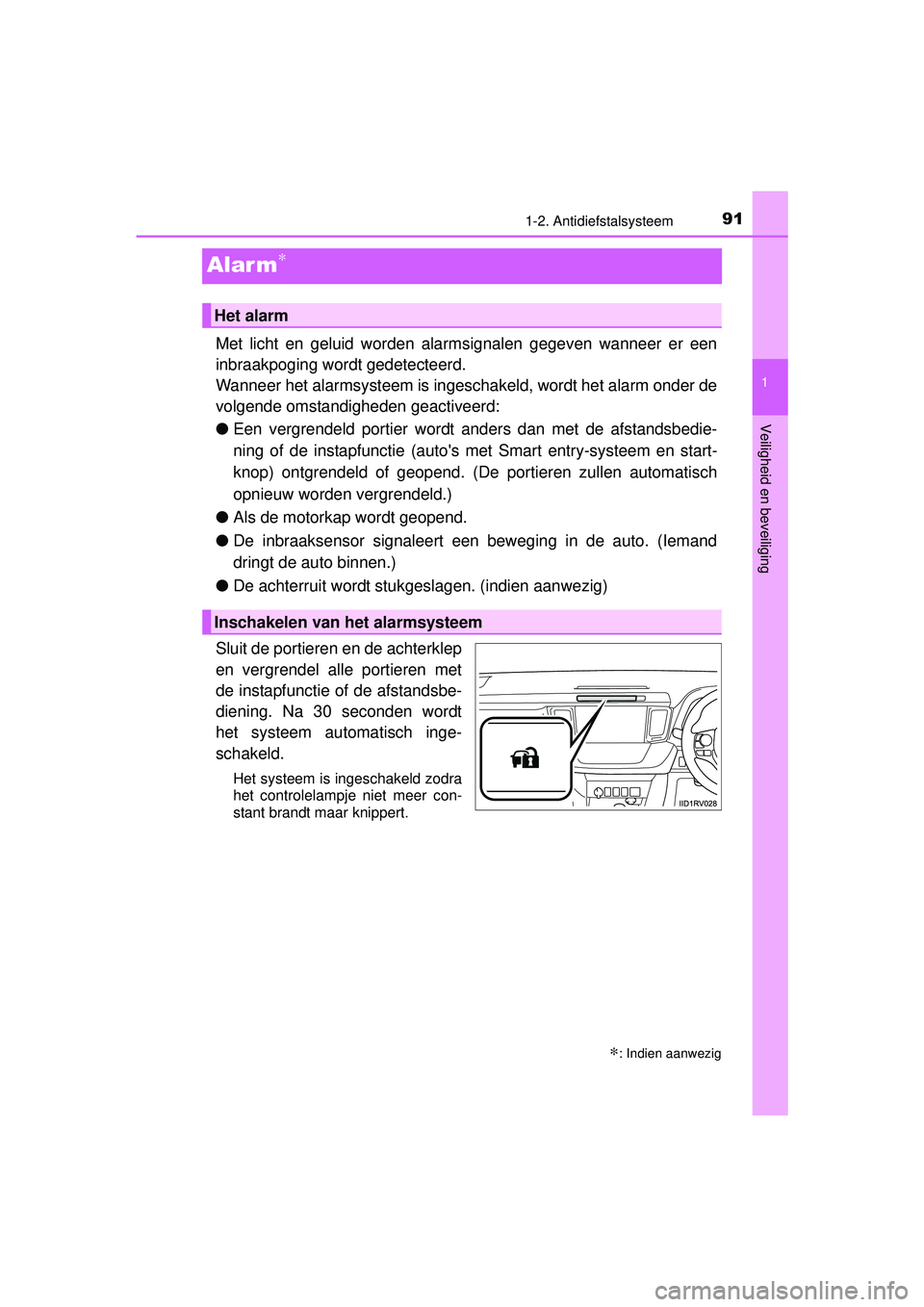

91
1
1-2. Antidiefstalsysteem
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging
Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Een vergrendeld portier wordt anders dan met de afstandsbedie-
ning of de instapfunctie (auto's met Smart entry-systeem en start-
knop) ontgrendeld of geopend. (De portieren zullen automatisch
opnieuw worden vergrendeld.)
● Als de motorkap wordt geopend.
● De inbraaksensor signaleert een beweging in de auto. (Iemand
dringt de auto binnen.)
● De achterruit wordt stukgeslagen. (indien aanwezig)
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
RAV4_OM_OM42A45E_(EE).book Page 91 Tuesday, October 20, 2015 11:26 AM

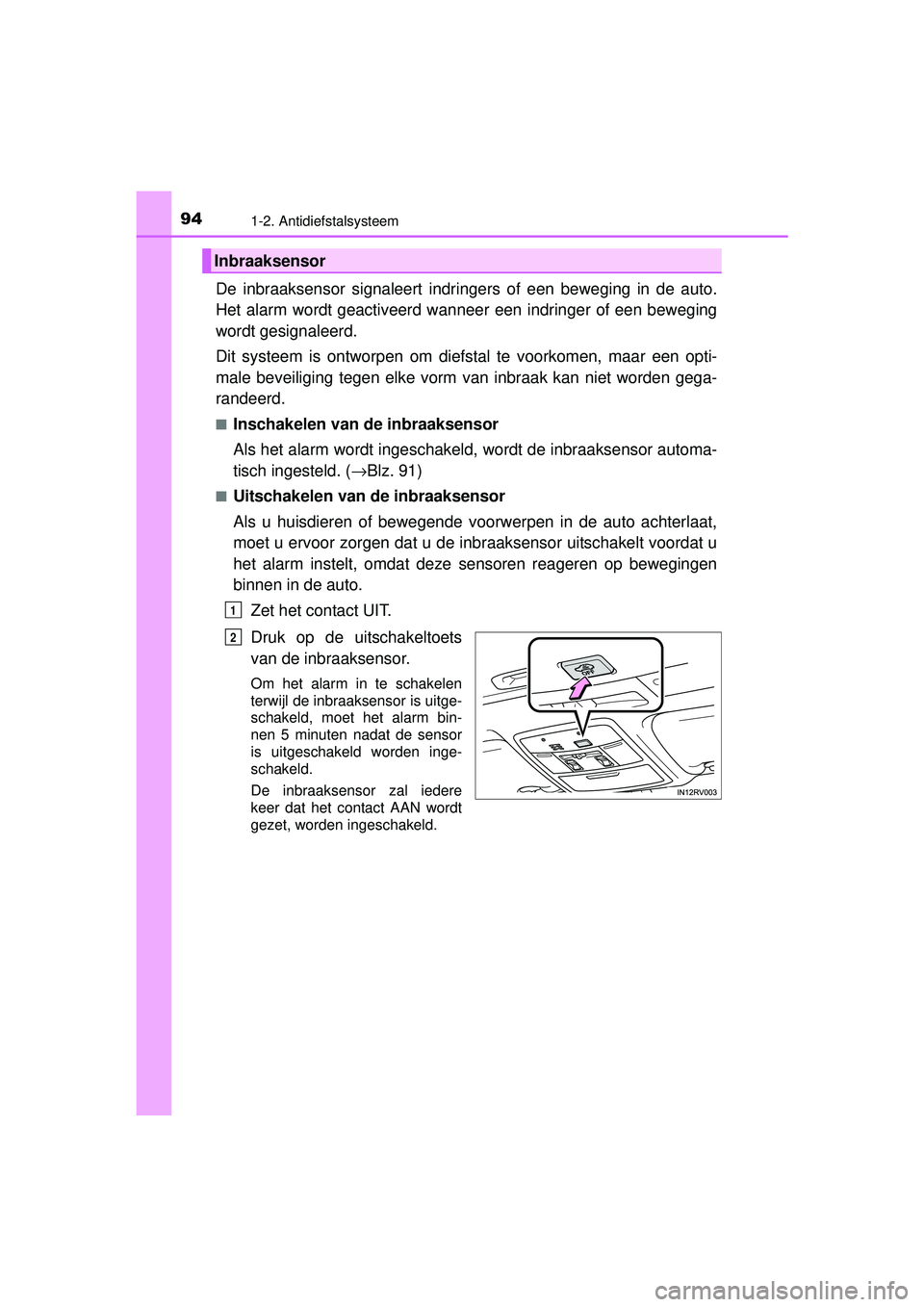

941-2. Antidiefstalsysteem
RAV4_OM_OM42A45E_(EE)
De inbraaksensor signaleert indringers of een beweging in de auto.
Het alarm wordt geactiveerd wanneer een indringer of een beweging
wordt gesignaleerd.
Dit systeem is ontworpen om diefstal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 91)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de i nbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren reageren op bewegingen
binnen in de auto.
Zet het contact UIT.
Druk op de uitschakeltoets
van de inbraaksensor.
Om het alarm in te schakelen
terwijl de inbraaksensor is uitge-
schakeld, moet het alarm bin-
nen 5 minuten nadat de sensor
is uitgeschakeld worden inge-
schakeld.
De inbraaksensor zal iedere
keer dat het contact AAN wordt
gezet, worden ingeschakeld.
Inbraaksensor
1
2
RAV4_OM_OM42A45E_(EE).book Page 94 Tuesday, October 20, 2015 11:26 AM

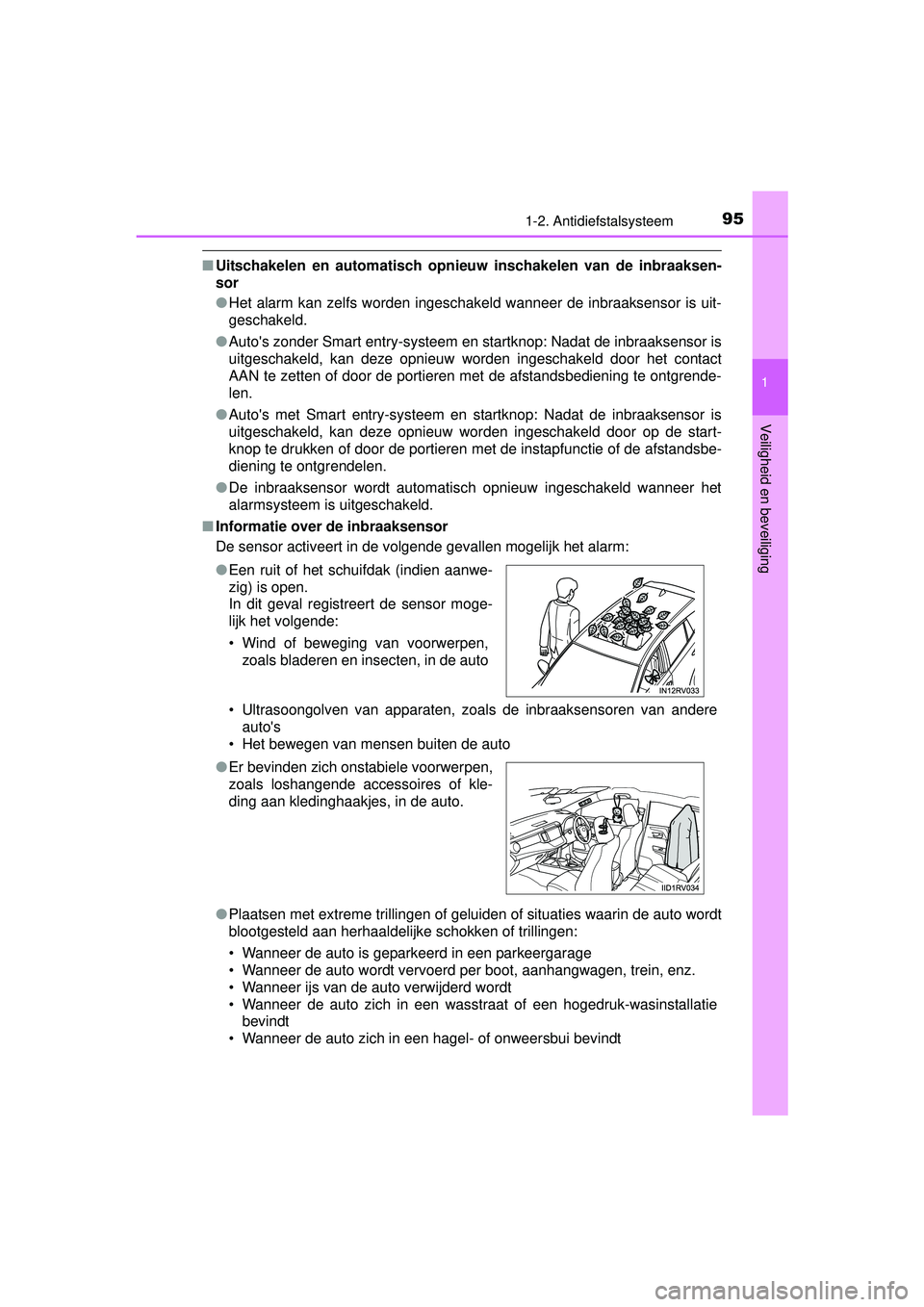

951-2. Antidiefstalsysteem
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging
■Uitschakelen en automatisch opni euw inschakelen van de inbraaksen-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Auto's zonder Smart entry-systeem en startknop: Nadat de inbraaksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door het contact
AAN te zetten of door de portieren met de afstandsbediening te ontgrende-
len.
● Auto's met Smart entry-systeem en startknop: Nadat de inbraaksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door op de start-
knop te drukken of door de portieren met de instapfunctie of de afstandsbe-
diening te ontgrendelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andereauto's
• Het bewegen van mensen buiten de auto
● Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinstallatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
●
Een ruit of het schuifdak (indien aanwe-
zig) is open.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
● Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
RAV4_OM_OM42A45E_(EE).book Page 95 Tuesday, October 20, 2015 11:26 AM

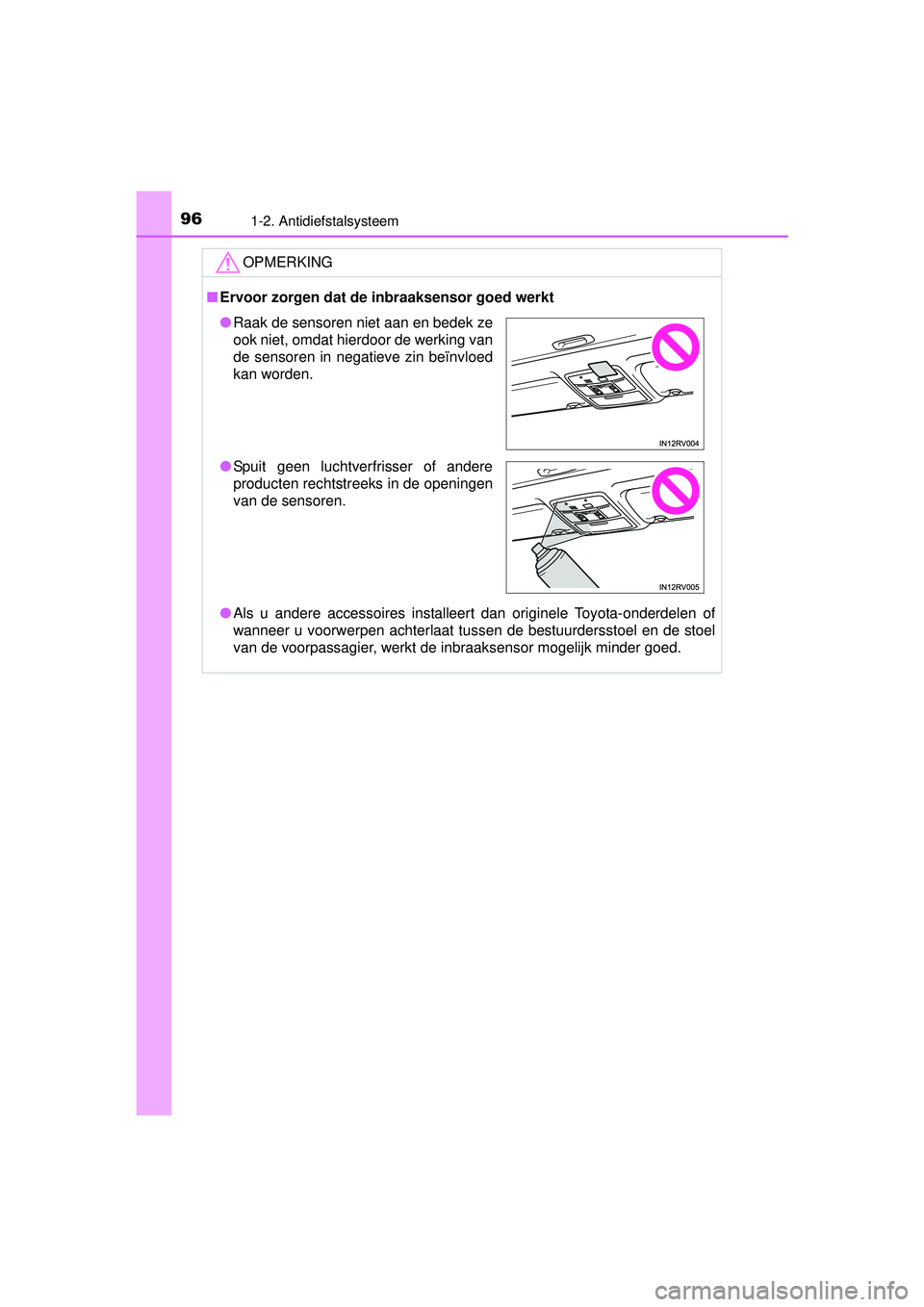

961-2. Antidiefstalsysteem
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en de stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder goed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
RAV4_OM_OM42A45E_(EE).book Page 96 Tuesday, October 20, 2015 11:26 AM
