3464-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

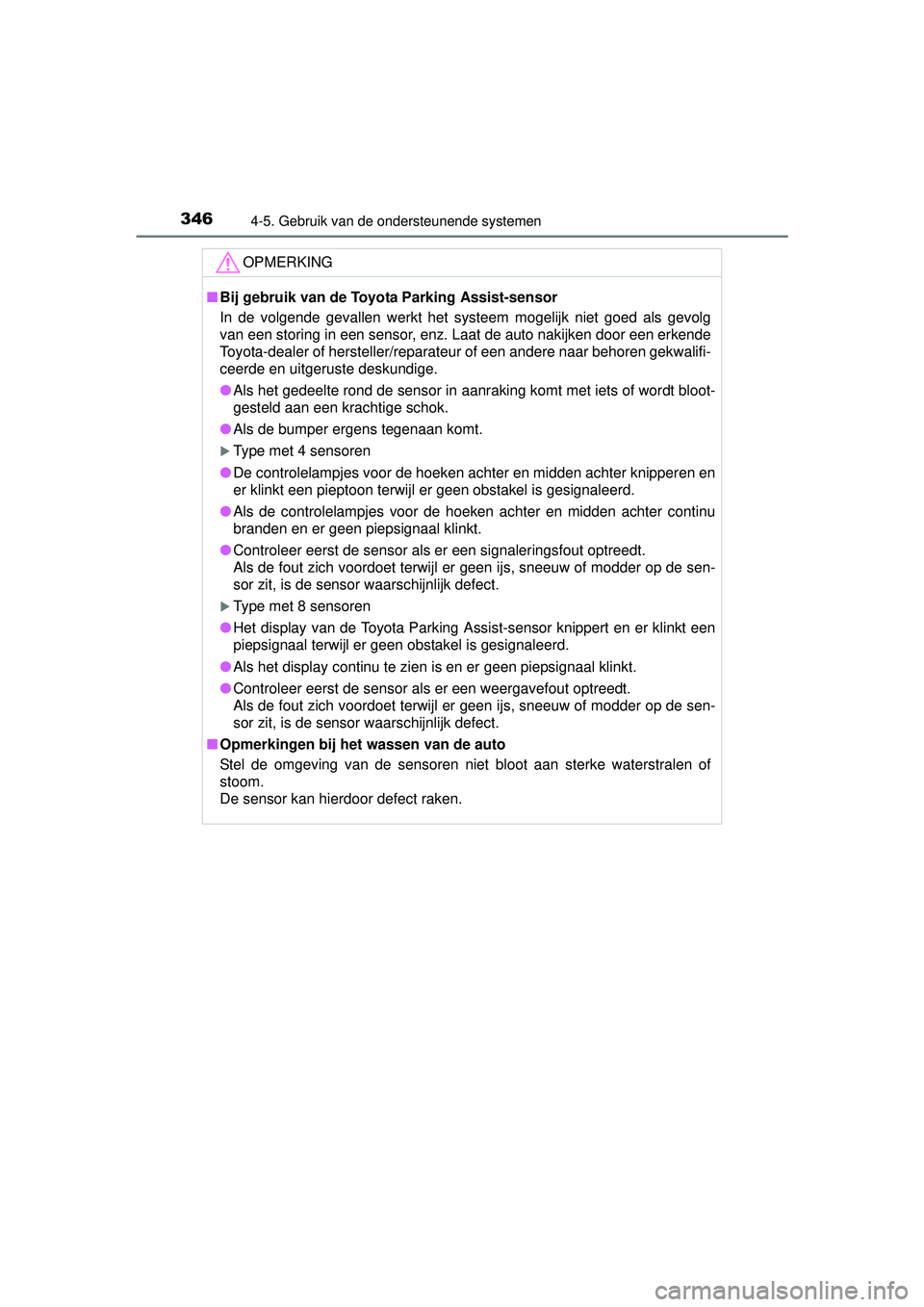

OPMERKING
■Bij gebruik van de Toyota Parking Assist-sensor
In de volgende gevallen werkt het systeem mogelijk niet goed als gevolg
van een storing in een sensor, enz. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
● Als het gedeelte rond de sensor in aanraking komt met iets of wordt bloot-
gesteld aan een krachtige schok.
● Als de bumper ergens tegenaan komt.
Type met 4 sensoren
● De controlelampjes voor de hoeken achter en midden achter knipperen en
er klinkt een pieptoon terwijl er geen obstakel is gesignaleerd.
● Als de controlelampjes voor de hoeken achter en midden achter continu
branden en er geen piepsignaal klinkt.
● Controleer eerst de sensor als er een signaleringsfout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
Type met 8 sensoren
● Het display van de Toyota Parking Assist-sensor knippert en er klinkt een
piepsignaal terwijl er geen obstakel is gesignaleerd.
● Als het display continu te zien is en er geen piepsignaal klinkt.
● Controleer eerst de sensor als er een weergavefout optreedt.
Als de fout zich voordoet terwijl er geen ijs, sneeuw of modder op de sen-
sor zit, is de sensor waarschijnlijk defect.
■ Opmerkingen bij het wassen van de auto
Stel de omgeving van de sensoren niet bloot aan sterke waterstralen of
stoom.
De sensor kan hierdoor defect raken.
RAV4_OM_OM42A45E_(EE).book Page 346 Tuesday, October 20, 2015 11:26 AM

3624-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

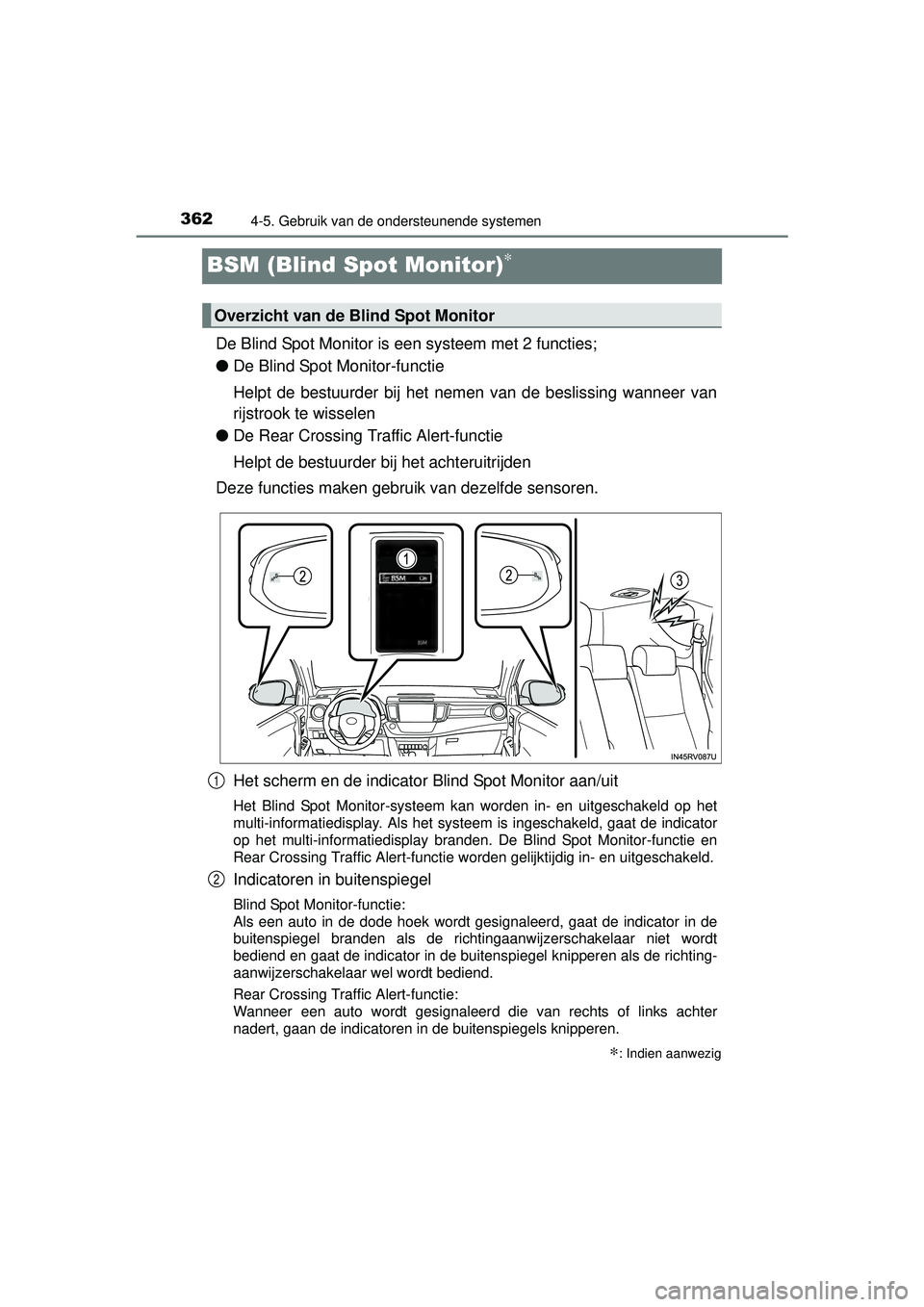

BSM (Blind Spot Monitor)∗
De Blind Spot Monitor is een systeem met 2 functies;
● De Blind Spot Monitor-functie
Helpt de bestuurder bij het nemen van de beslissing wanneer van
rijstrook te wisselen
● De Rear Crossing Traffic Alert-functie
Helpt de bestuurder bij het achteruitrijden
Deze functies maken gebruik van dezelfde sensoren.
Het scherm en de indicator Blind Spot Monitor aan/uit
Het Blind Spot Monitor-systeem kan worden in- en uitgeschakeld op het
multi-informatiedisplay. Als het systeem is ingeschakeld, gaat de indicator
op het multi-informatiedisplay branden. De Blind Spot Monitor-functie en
Rear Crossing Traffic Alert-functie worden gelijktijdig in- en uitgeschakeld.
Indicatoren in buitenspiegel
Blind Spot Monitor-functie:
Als een auto in de dode hoek wordt gesignaleerd, gaat de indicator in de
buitenspiegel branden als de richtingaanwijzerschakelaar niet wordt
bediend en gaat de indicator in de buitenspiegel knipperen als de richting-
aanwijzerschakelaar wel wordt bediend.
Rear Crossing Traffic Alert-functie:
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, gaan de indicatoren in de buitenspiegels knipperen.
∗: Indien aanwezig
Overzicht van de Blind Spot Monitor
1
2
RAV4_OM_OM42A45E_(EE).book Page 362 Tuesday, October 20, 2015 11:26 AM

3634-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

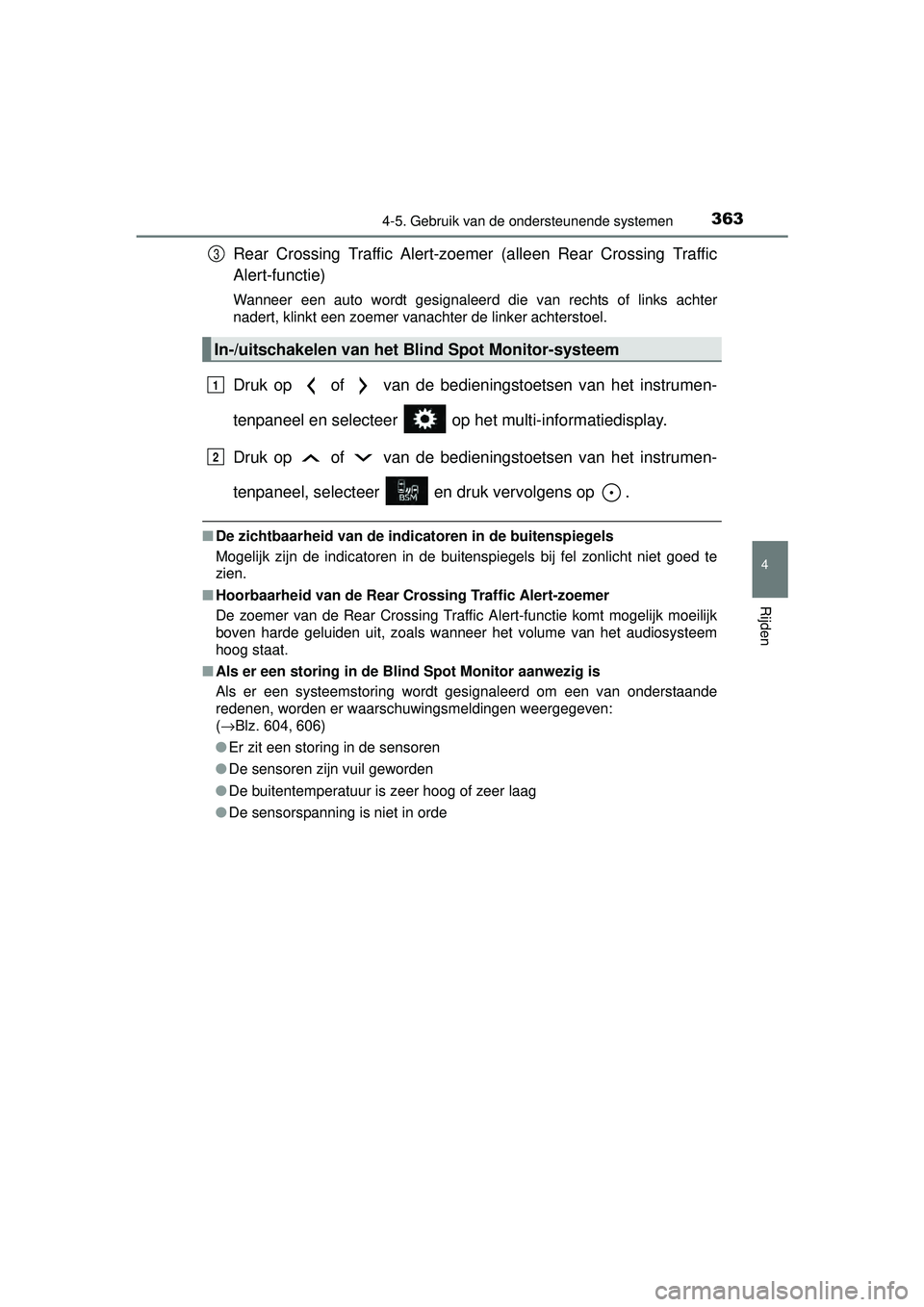

Rear Crossing Traffic Alert-zoemer (alleen Rear Crossing Traffic
Alert-functie)
Wanneer een auto wordt gesignaleerd die van rechts of links achter
nadert, klinkt een zoemer vanachter de linker achterstoel.
Druk op of van de bedieningstoetsen van het instrumen-
tenpaneel en selecteer op het multi-informatiedisplay.
Druk op of van de bedien ingstoetsen van het instrumen-
tenpaneel, selecteer en druk vervolgens op .
■ De zichtbaarheid van de indi catoren in de buitenspiegels
Mogelijk zijn de indicatoren in de buit enspiegels bij fel zonlicht niet goed te
zien.
■ Hoorbaarheid van de Rear Cr ossing Traffic Alert-zoemer
De zoemer van de Rear Crossing Traffic Alert-functie komt mogelijk moeilijk
boven harde geluiden uit, zoals wanneer het volume van het audiosysteem
hoog staat.
■ Als er een storing in de B lind Spot Monitor aanwezig is
Als er een systeemstoring wordt gesignaleerd om een van onderstaande
redenen, worden er waarschuwingsmeldingen weergegeven:
( →Blz. 604, 606)
● Er zit een storing in de sensoren
● De sensoren zijn vuil geworden
● De buitentemperatuur is zeer hoog of zeer laag
● De sensorspanning is niet in orde
In-/uitschakelen van het Blind Spot Monitor-systeem
3
1
2
RAV4_OM_OM42A45E_(EE).book Page 363 Tuesday, October 20, 2015 11:26 AM

3664-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

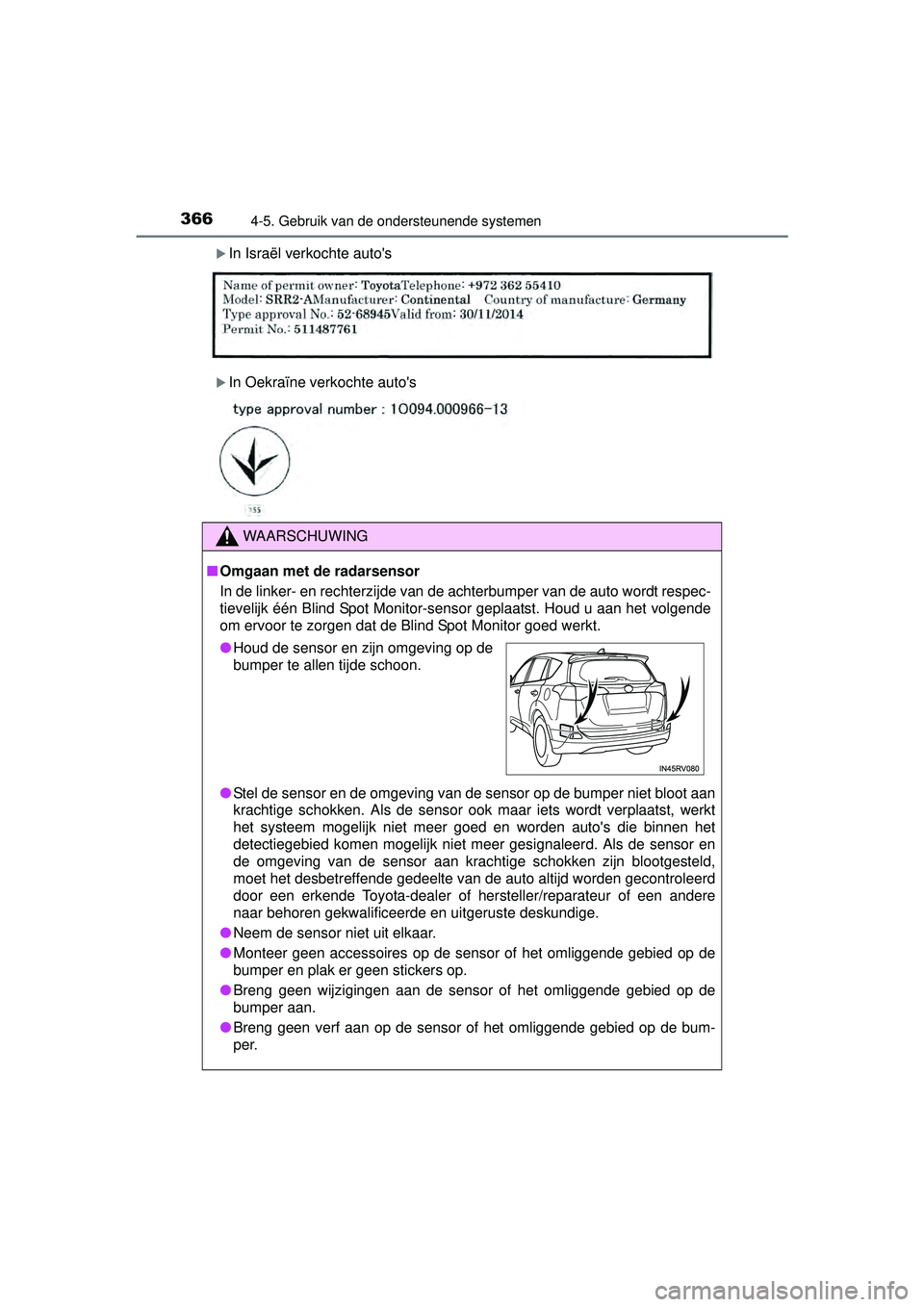

In Israël verkochte auto's
In Oekraïne verkochte auto's
WAARSCHUWING
■Omgaan met de radarsensor
In de linker- en rechterzijde van de achterbumper van de auto wordt respec-
tievelijk één Blind Spot Monitor-sensor geplaatst. Houd u aan het volgende
om ervoor te zorgen dat de Blind Spot Monitor goed werkt.
● Stel de sensor en de omgeving van de sensor op de bumper niet bloot aan
krachtige schokken. Als de sensor ook maar iets wordt verplaatst, werkt
het systeem mogelijk niet meer goed en worden auto's die binnen het
detectiegebied komen mogelijk niet meer gesignaleerd. Als de sensor en
de omgeving van de sensor aan krachtige schokken zijn blootgesteld,
moet het desbetreffende gedeelte van de auto altijd worden gecontroleerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Neem de sensor niet uit elkaar.
● Monteer geen accessoires op de sensor of het omliggende gebied op de
bumper en plak er geen stickers op.
● Breng geen wijzigingen aan de sensor of het omliggende gebied op de
bumper aan.
● Breng geen verf aan op de sensor of het omliggende gebied op de bum-
per.
●Houd de sensor en zijn omgeving op de
bumper te allen tijde schoon.
RAV4_OM_OM42A45E_(EE).book Page 366 Tuesday, October 20, 2015 11:26 AM

3674-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

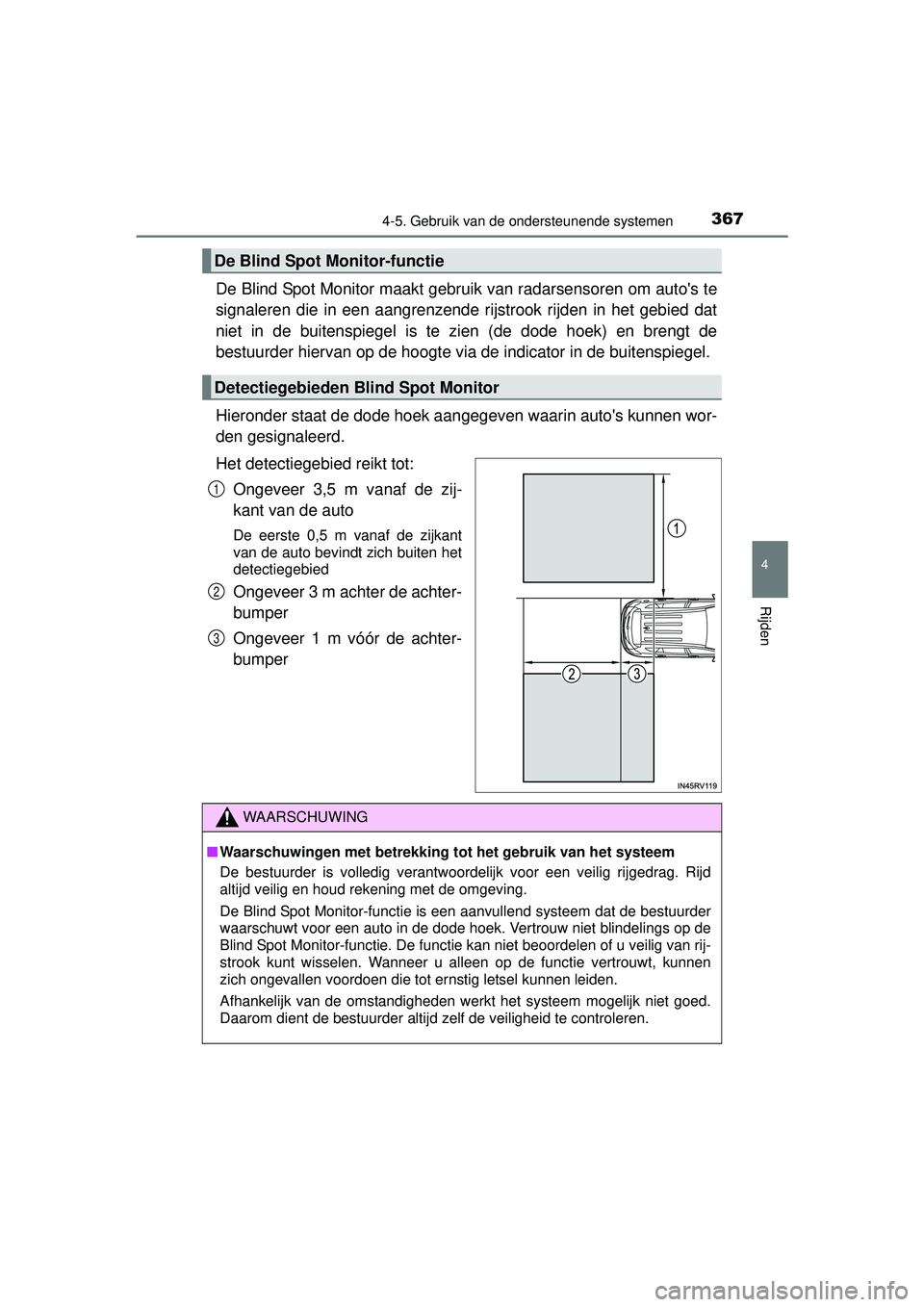

De Blind Spot Monitor maakt gebruik van radarsensoren om auto's te
signaleren die in een aangrenzende rijstrook rijden in het gebied dat
niet in de buitenspiegel is te zien (de dode hoek) en brengt de
bestuurder hiervan op de hoogte via de indicator in de buitenspiegel.
Hieronder staat de dode hoek aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Het detectiegebied reikt tot:Ongeveer 3,5 m vanaf de zij-
kant van de auto
De eerste 0,5 m vanaf de zijkant
van de auto bevindt zich buiten het
detectiegebied
Ongeveer 3 m achter de achter-
bumper
Ongeveer 1 m vóór de achter-
bumper
De Blind Spot Monitor-functie
Detectiegebieden Blind Spot Monitor
1
2
3
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Blind Spot Monitor-functie is een aanvullend systeem dat de bestuurder
waarschuwt voor een auto in de dode hoek. Vertrouw niet blindelings op de
Blind Spot Monitor-functie. De functie kan niet beoordelen of u veilig van rij-
strook kunt wisselen. Wanneer u alleen op de functie vertrouwt, kunnen
zich ongevallen voordoen die tot ernstig letsel kunnen leiden.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed.
Daarom dient de bestuurder altijd zelf de veiligheid te controleren.
RAV4_OM_OM42A45E_(EE).book Page 367 Tuesday, October 20, 2015 11:26 AM

3704-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)

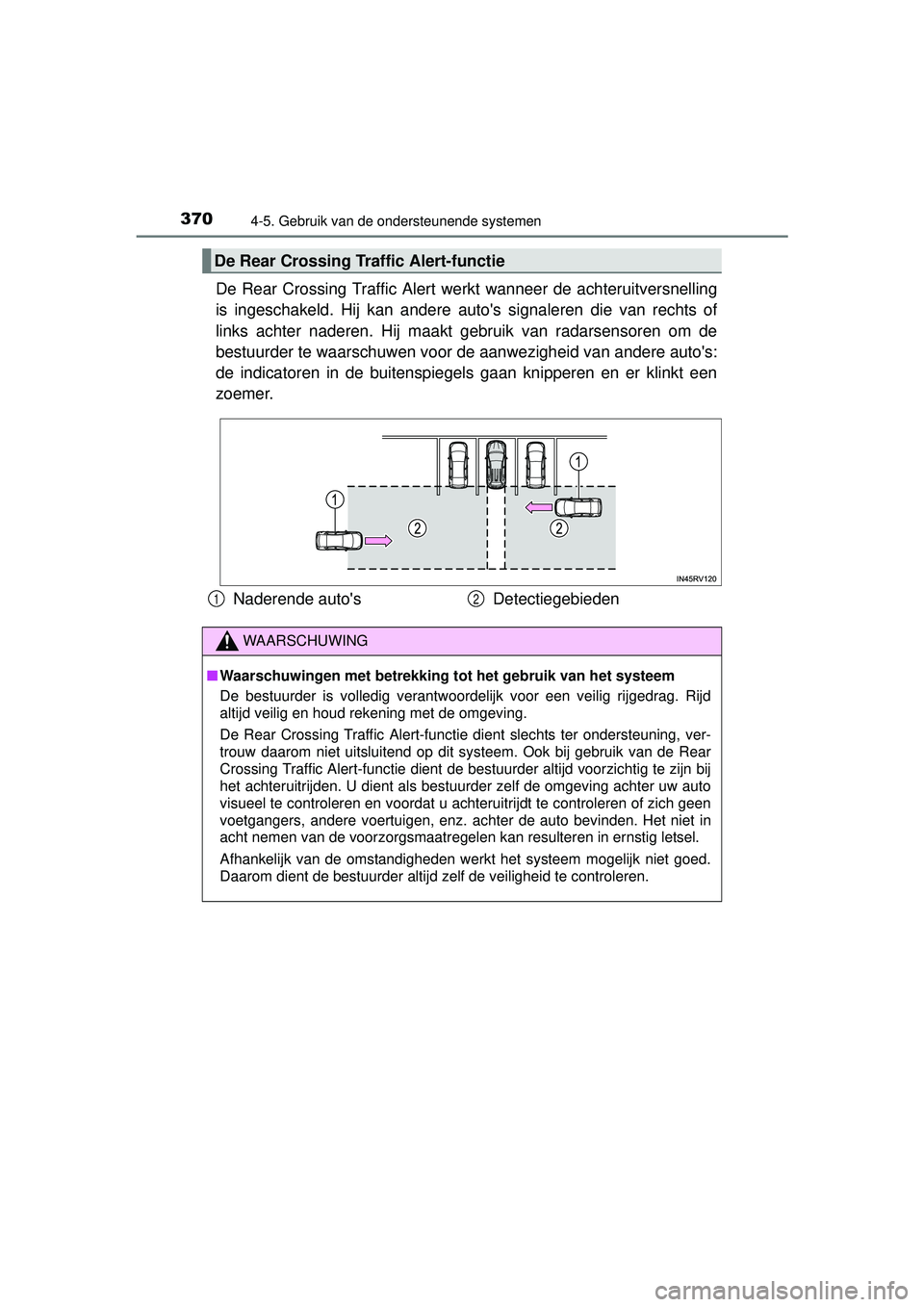

De Rear Crossing Traffic Alert werkt wanneer de achteruitversnelling
is ingeschakeld. Hij kan andere auto's signaleren die van rechts of
links achter naderen. Hij maakt gebruik van radarsensoren om de
bestuurder te waarschuwen voor de aanwezigheid van andere auto's:
de indicatoren in de buitenspiegels gaan knipperen en er klinkt een
zoemer.
De Rear Crossing Traffic Alert-functie
Naderende auto's Detectiegebieden12
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Rear Crossing Traffic Alert-functie dient slechts ter ondersteuning, ver-
trouw daarom niet uitsluitend op dit systeem. Ook bij gebruik van de Rear
Crossing Traffic Alert-functie dient de bes tuurder altijd voorzichtig te zijn bij
het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto
visueel te controleren en voordat u achteruitrijdt te controleren of zich geen
voetgangers, andere voertuigen, enz. achter de auto bevinden. Het niet in
acht nemen van de voorzorgsmaatregelen kan resulteren in ernstig letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed.
Daarom dient de bestuurder altijd zelf de veiligheid te controleren.
RAV4_OM_OM42A45E_(EE).book Page 370 Tuesday, October 20, 2015 11:26 AM

3724-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■

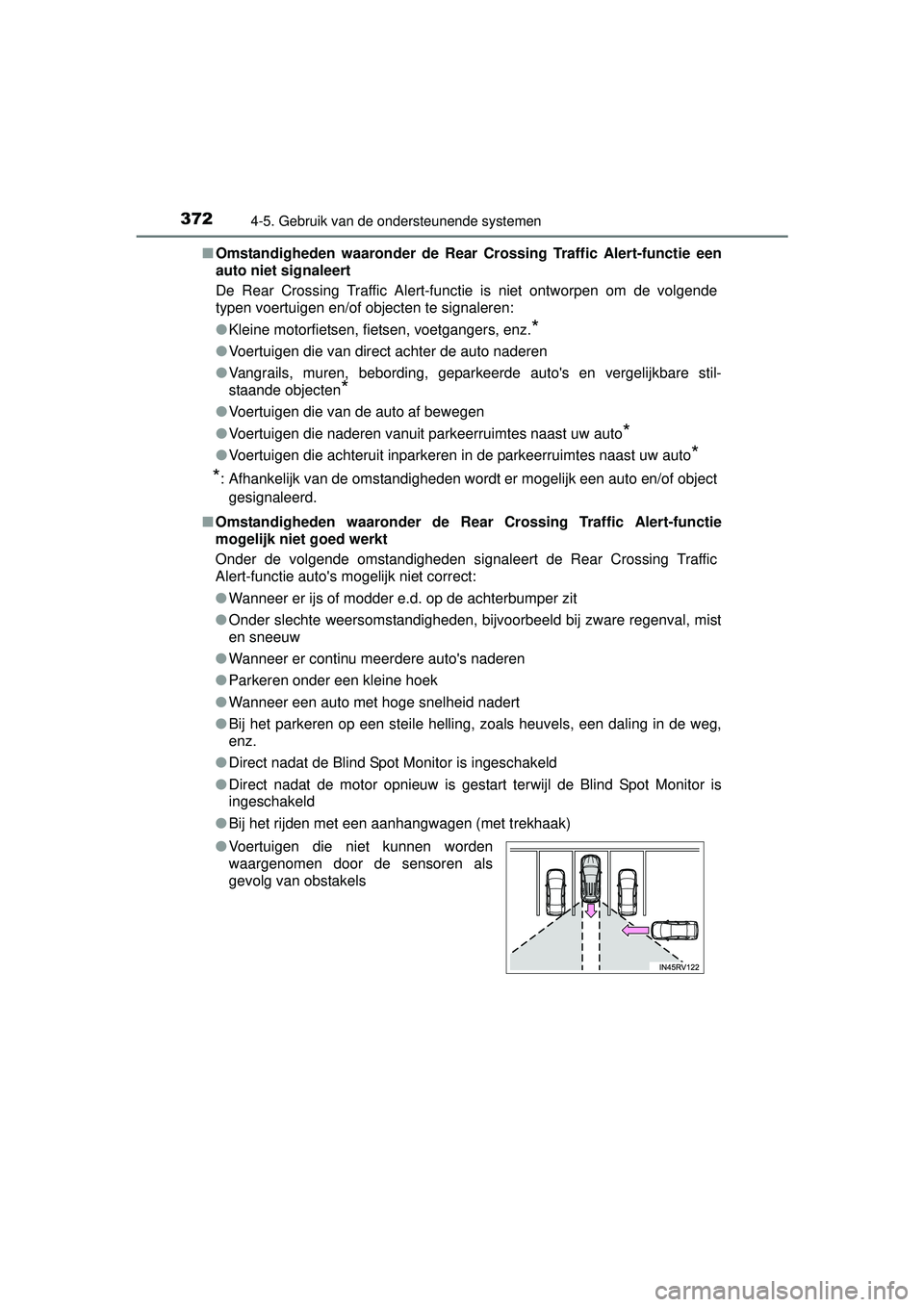

Omstandigheden waaronder de Rear Crossing Traffic Alert-functie een
auto niet signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
●Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stil-
staande objecten
*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparkeren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
■ Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
Onder de volgende omstandigheden signaleert de Rear Crossing Traffic
Alert-functie auto's mogelijk niet correct:
●Wanneer er ijs of modder e.d. op de achterbumper zit
● Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval, mist
en sneeuw
● Wanneer er continu meerdere auto's naderen
● Parkeren onder een kleine hoek
● Wanneer een auto met hoge snelheid nadert
● Bij het parkeren op een steile helling, zoals heuvels, een daling in de weg,
enz.
● Direct nadat de Blind Spot Monitor is ingeschakeld
● Direct nadat de motor opnieuw is gestart terwijl de Blind Spot Monitor is
ingeschakeld
● Bij het rijden met een aanhangwagen (met trekhaak)
● Voertuigen die niet kunnen worden
waargenomen door de sensoren als
gevolg van obstakels
RAV4_OM_OM42A45E_(EE).book Page 372 Tuesday, October 20, 2015 11:26 AM

3834-6. Rijtips
4
Rijden
RAV4_OM_OM42A45E_(EE)

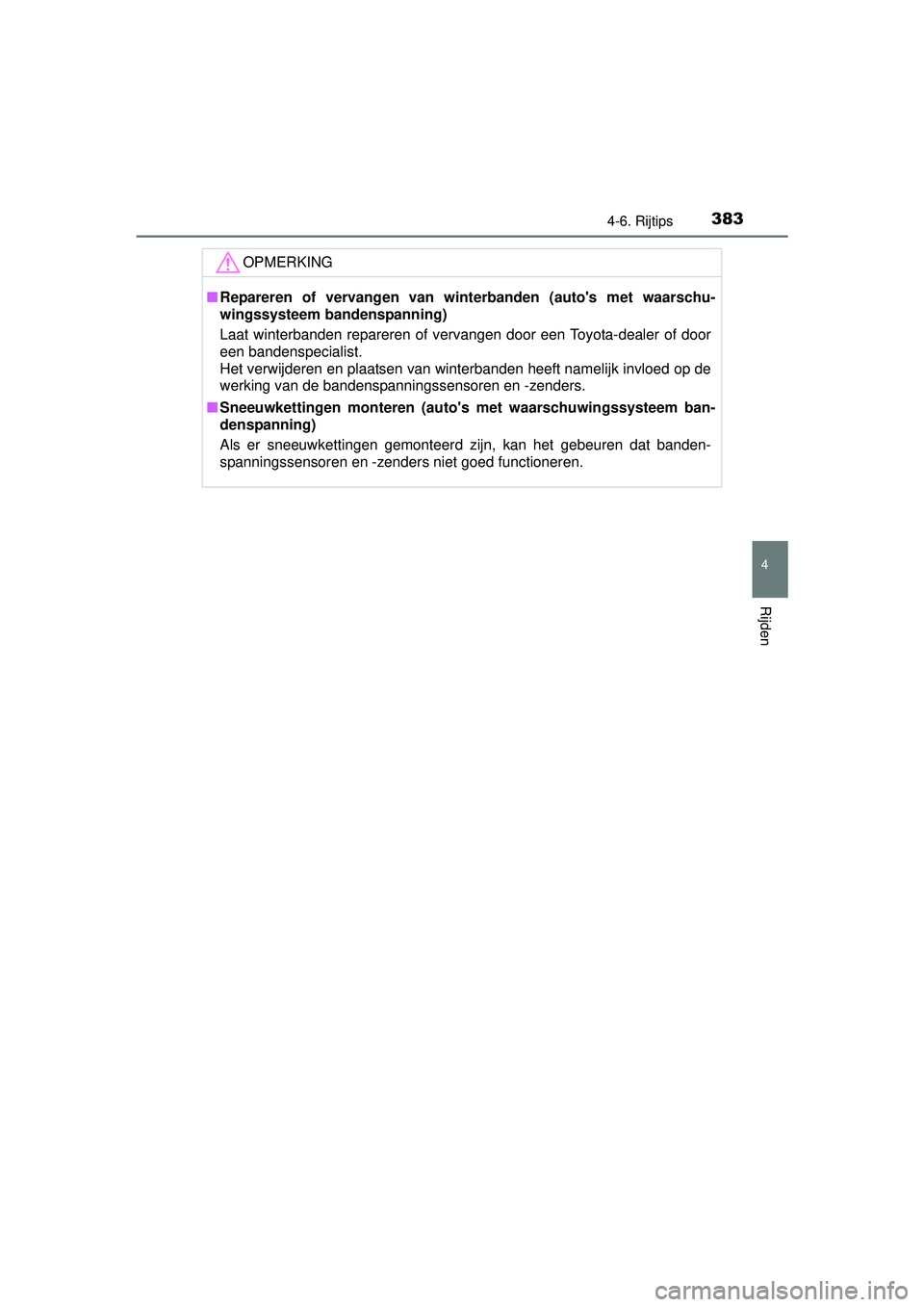

OPMERKING
■Repareren of vervangen van winterbanden (auto's met waarschu-
wingssysteem bandenspanning)
Laat winterbanden repareren of vervangen door een Toyota-dealer of door
een bandenspecialist.
Het verwijderen en plaatsen van winterbanden heeft namelijk invloed op de
werking van de bandenspanningssensoren en -zenders.
■ Sneeuwkettingen monteren (auto' s met waarschuwingssysteem ban-
denspanning)
Als er sneeuwkettingen gemonteerd zijn, kan het gebeuren dat banden-
spanningssensoren en -zenders niet goed functioneren.
RAV4_OM_OM42A45E_(EE).book Page 383 Tuesday, October 20, 2015 11:26 AM

5067-1. Onderhoud en verzorging
RAV4_OM_OM42A45E_(EE)

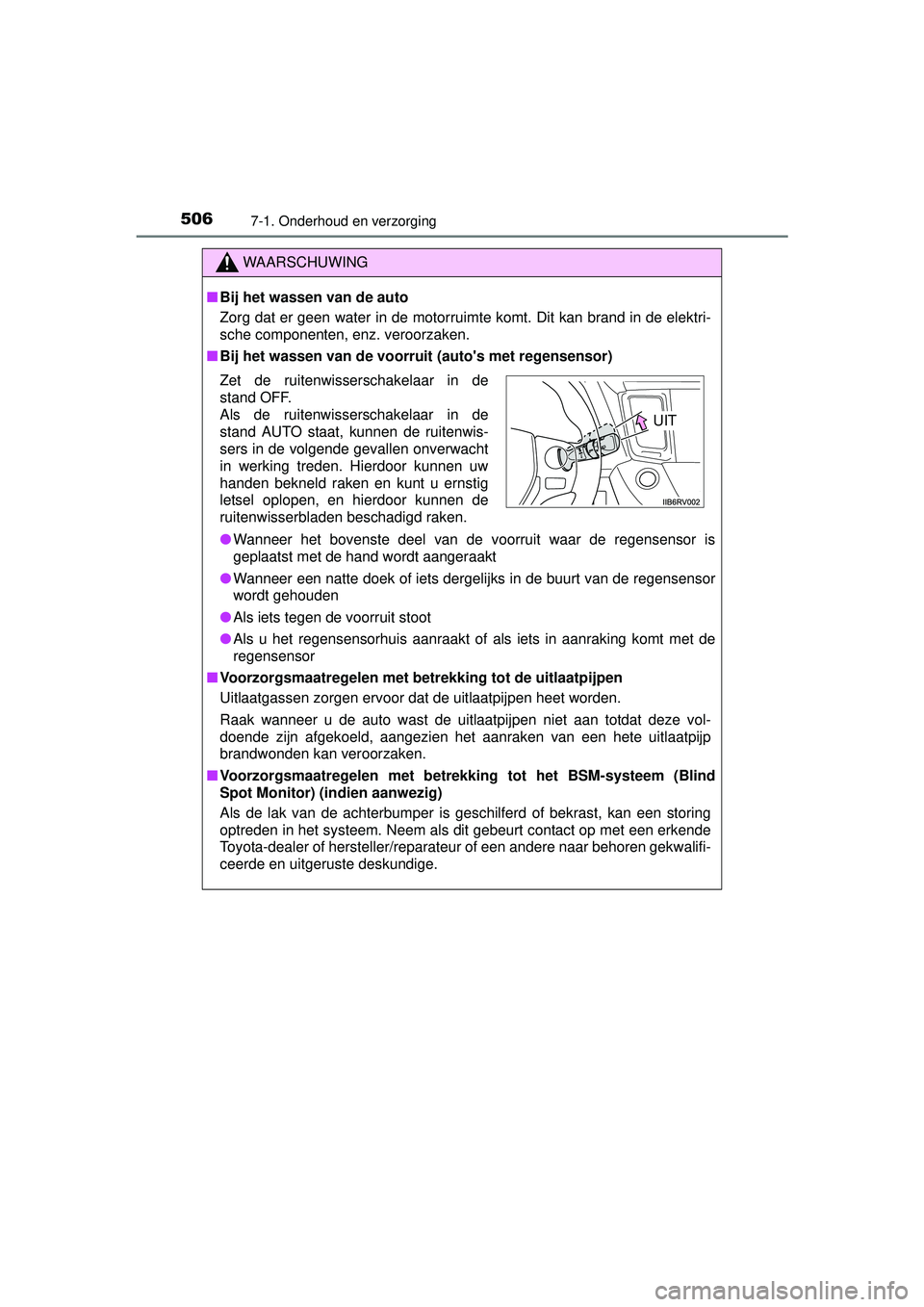

WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte komt. Dit kan brand in de elektri-
sche componenten, enz. veroorzaken.
■ Bij het wassen van de voorru it (auto's met regensensor)
● Wanneer het bovenste deel van de voorruit waar de regensensor is
geplaatst met de hand wordt aangeraakt
● Wanneer een natte doek of iets dergelijks in de buurt van de regensensor
wordt gehouden
● Als iets tegen de voorruit stoot
● Als u het regensensorhuis aanraakt of als iets in aanraking komt met de
regensensor
■ Voorzorgsmaatregelen met betrekking tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaatpijpen heet worden.
Raak wanneer u de auto wast de uitlaatpijpen niet aan totdat deze vol-
doende zijn afgekoeld, aangezien het aanraken van een hete uitlaatpijp
brandwonden kan veroorzaken.
■ Voorzorgsmaatregelen met betrekking tot het BSM-systeem (Blind
Spot Monitor) (indien aanwezig)
Als de lak van de achterbumper is geschilferd of bekrast, kan een storing
optreden in het systeem. Neem als dit gebeurt contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Zet de ruitenwisserschakelaar in de
stand OFF.
Als de ruitenwisserschakelaar in de
stand AUTO staat, kunnen de ruitenwis-
sers in de volgende gevallen onverwacht
in werking treden. Hierdoor kunnen uw
handen bekneld raken en kunt u ernstig
letsel oplopen, en hierdoor kunnen de
ruitenwisserbladen beschadigd raken.
UIT
RAV4_OM_OM42A45E_(EE).book Page 506 Tuesday, October 20, 2015 11:26 AM

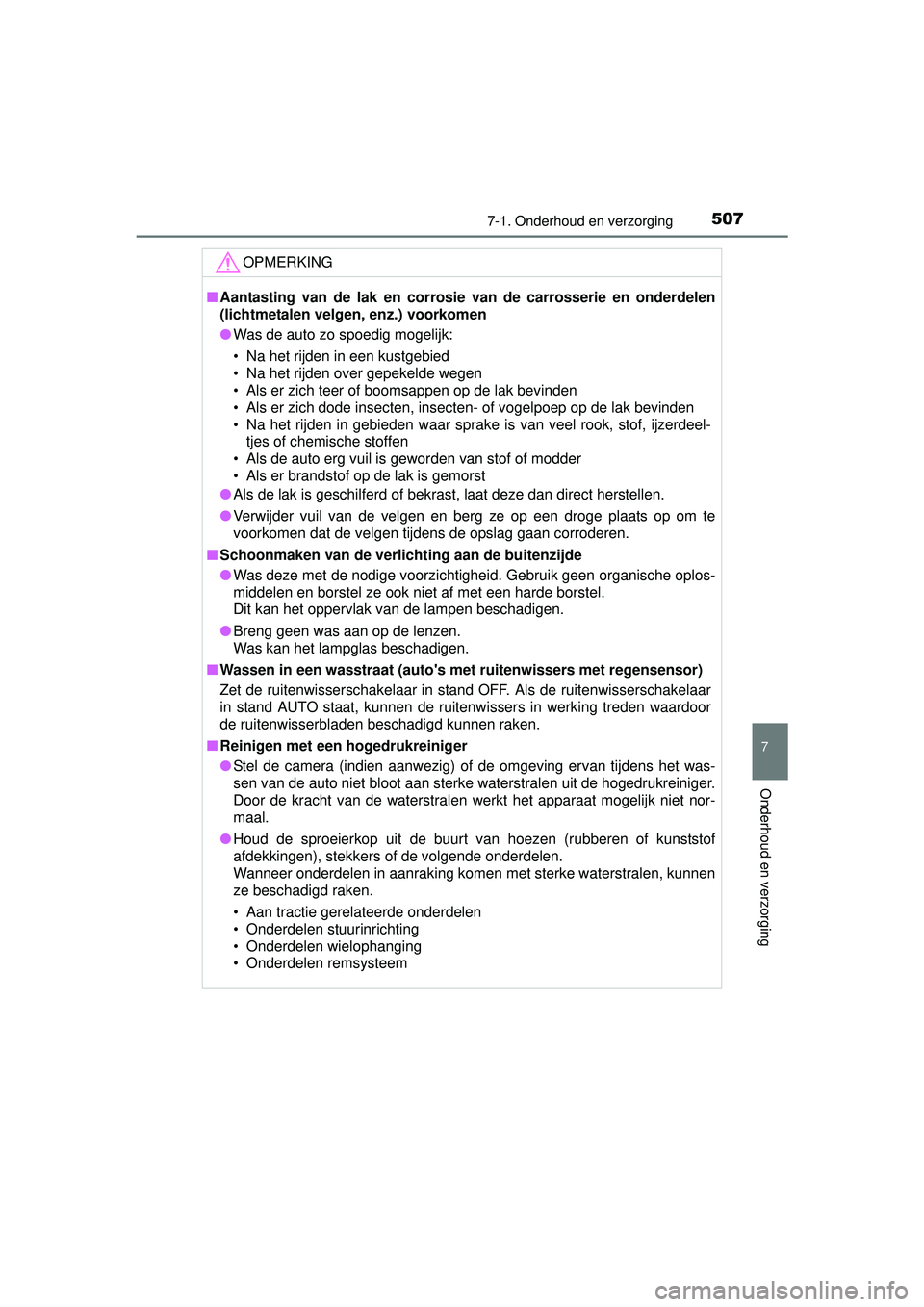

5077-1. Onderhoud en verzorging
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
OPMERKING
■Aantasting van de lak en corrosie van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorkomen
● Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeel-
tjes of chemische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
● Als de lak is geschilferd of bekrast, laat deze dan direct herstellen.
● Verwijder vuil van de velgen en berg ze op een droge plaats op om te
voorkomen dat de velgen tijdens de opslag gaan corroderen.
■ Schoonmaken van de verlichting aan de buitenzijde
● Was deze met de nodige voorzichtigheid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met een harde borstel.
Dit kan het oppervlak van de lampen beschadigen.
● Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■ Wassen in een wasstraat (auto's met ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand OFF. Als de ruitenwisserschakelaar
in stand AUTO staat, kunnen de ruitenwissers in werking treden waardoor
de ruitenwisserbladen beschadigd kunnen raken.
■ Reinigen met een hogedrukreiniger
● Stel de camera (indien aanwezig) of de omgeving ervan tijdens het was-
sen van de auto niet bloot aan sterke waterstralen uit de hogedrukreiniger.
Door de kracht van de waterstralen werkt het apparaat mogelijk niet nor-
maal.
● Houd de sproeierkop uit de buurt van hoezen (rubberen of kunststof
afdekkingen), stekkers of de volgende onderdelen.
Wanneer onderdelen in aanraking komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
RAV4_OM_OM42A45E_(EE).book Page 507 Tuesday, October 20, 2015 11:26 AM
