2754-3. Bedienen van verlichting en ruitenwissers
4
Rijden
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Waarschuwing met betrekking tot he t gebruik van de ruitenwissers
voor in de stand AUTO (auto's met ruitenwissers met regensensor)
De ruitenwissers kunnen onverwacht in werking treden als de sensor aan-
geraakt wordt of als de voorruit aan trillingen wordt blootgesteld terwijl de
ruitenwissers in de stand AUTO staan. Let erop dat er niets bekneld raakt
als de ruitenwissers in werking treden.
■ Waarschuwing met betrekking tot het gebruik van ruitensproeiervloei-
stof
Gebruik bij koud weer de ruitensproei ervloeistof pas wanneer de voorruit
warm is. De vloeistof kan anders op de voorruit bevriezen en zo het zicht
belemmeren. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
■ Wanneer de sproeierkopverwarming in werking is (indien aanwezig)
Raak het oppervlak rond de sproeierkop niet aan, omdat dit heet kan wor-
den en brandwonden kan veroorzaken.
OPMERKING
■ Als de voorruit droog is
Gebruik de ruitenwissers niet als de voorruit droog is omdat hierdoor de
voorruit beschadigd kan worden.
■ Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aangezien de sproeierpomp oververhit
kan raken.
■ Wanneer een sproeier verstopt raakt
Neem in dat geval contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Probeer als een sproeierkop verstopt is geraakt deze niet schoon te maken
met een naald of iets dergelijks. Hierdoor kan de sproeierkop beschadigd
raken.
■ Voorkomen van ontlading van de accu
Laat de ruitenwissers niet langer ingeschakeld dan noodzakelijk is als de
motor niet draait.
RAV4_OM_OM42A45E_(EE).book Page 275 Tuesday, October 20, 2015 11:26 AM

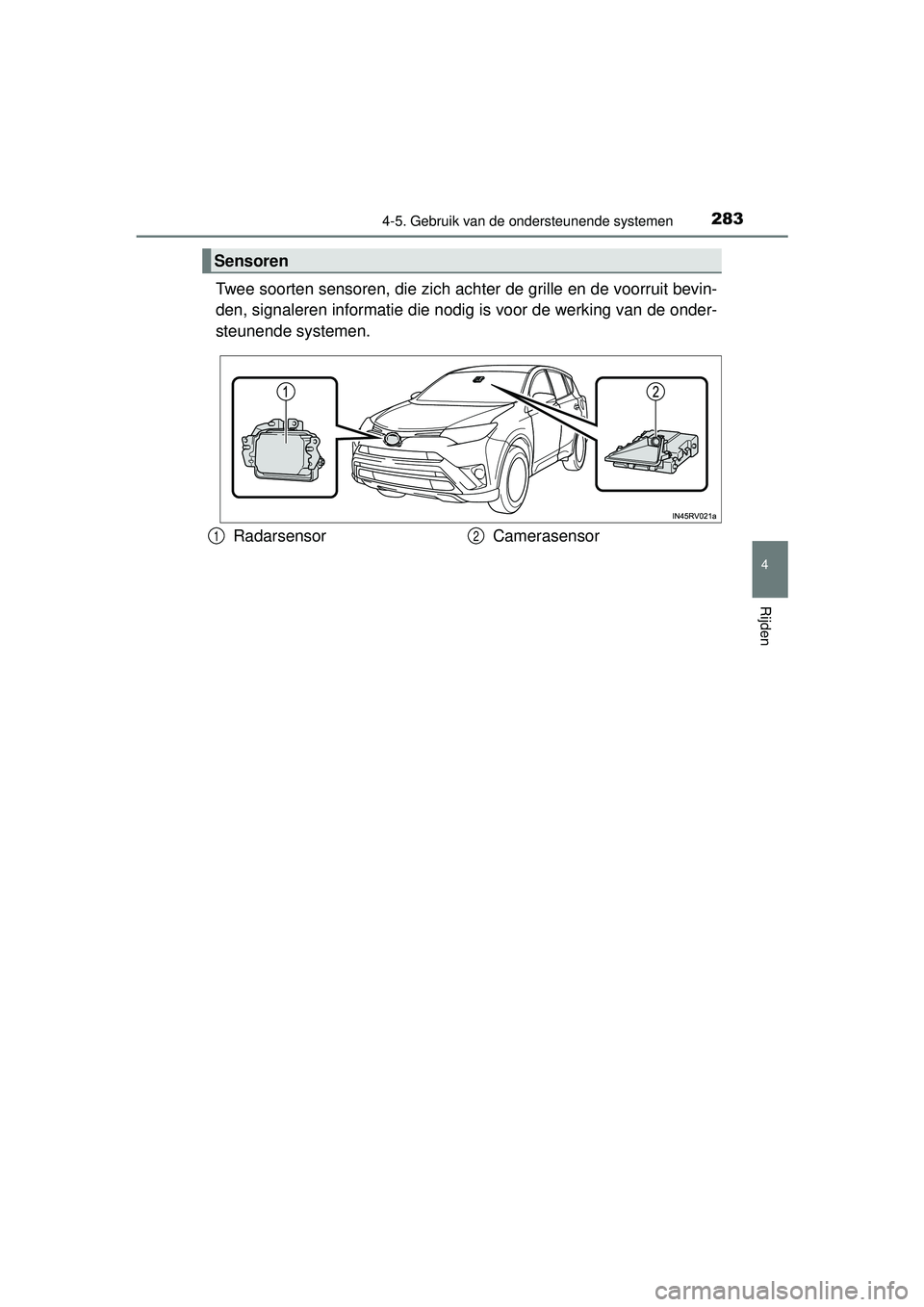

2834-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)
Twee soorten sensoren, die zich achter de gr ille en de voorruit bevin-
den, signaleren informatie die nodig is voor de werking van de onder-
steunende systemen.
Sensoren
Radarsensor Camerasensor12
RAV4_OM_OM42A45E_(EE).book Page 283 Tuesday, October 20, 2015 11:26 AM

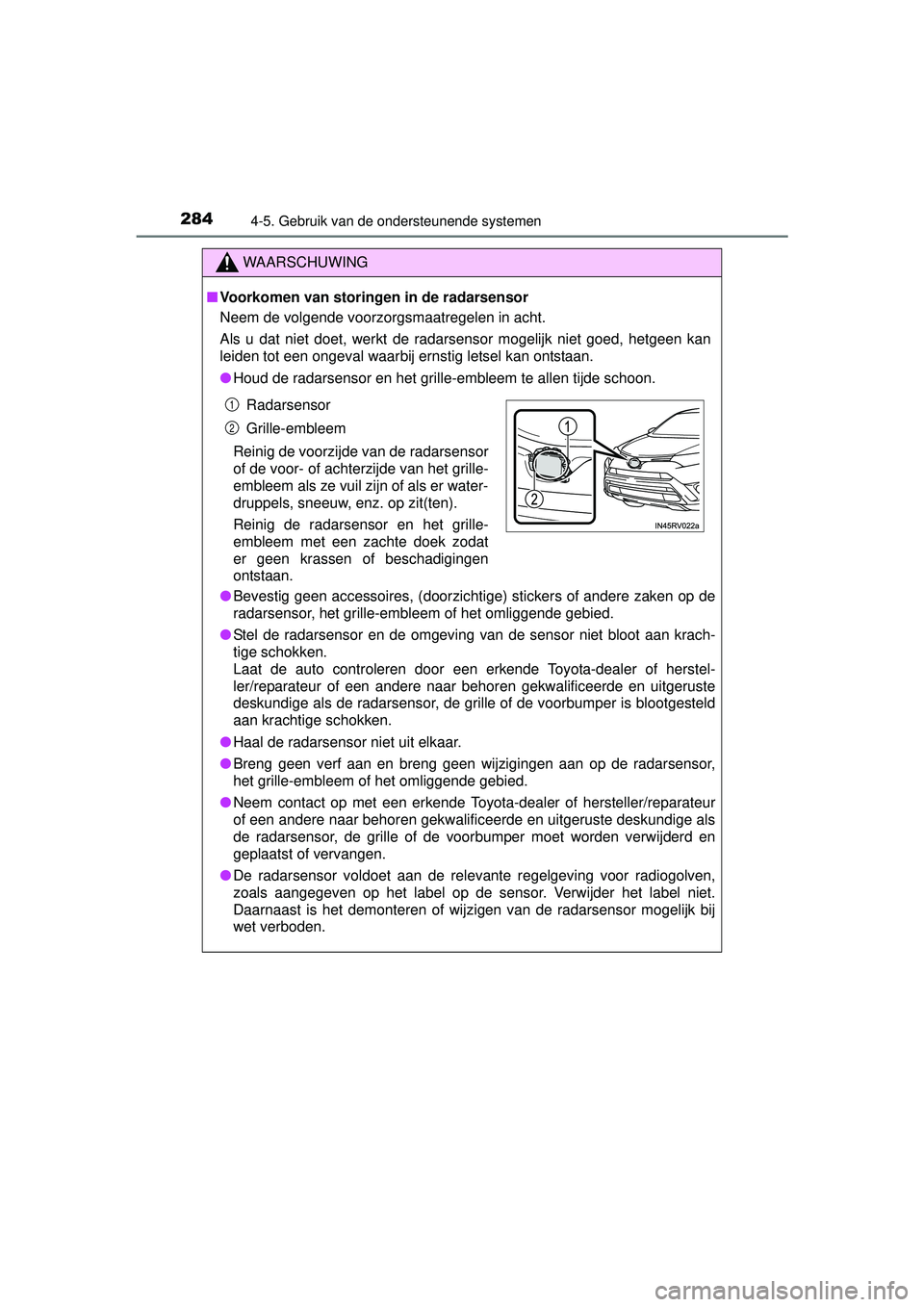

2844-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Voorkomen van storingen in de radarsensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de radarsensor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de radarsensor en het grille-embleem te allen tijde schoon.
● Bevestig geen accessoires, (doorzichtige) stickers of andere zaken op de
radarsensor, het grille-embleem of het omliggende gebied.
● Stel de radarsensor en de omgeving van de sensor niet bloot aan krach-
tige schokken.
Laat de auto controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige als de radarsensor, de grille of de voorbumper is blootgesteld
aan krachtige schokken.
● Haal de radarsensor niet uit elkaar.
● Breng geen verf aan en breng geen wijzigingen aan op de radarsensor,
het grille-embleem of het omliggende gebied.
● Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige als
de radarsensor, de grille of de voorbumper moet worden verwijderd en
geplaatst of vervangen.
● De radarsensor voldoet aan de relevante regelgeving voor radiogolven,
zoals aangegeven op het label op de sensor. Verwijder het label niet.
Daarnaast is het demonteren of wijzigen van de radarsensor mogelijk bij
wet verboden.
Radarsensor
Grille-embleem
Reinig de voorzijde van de radarsensor
of de voor- of achterzijde van het grille-
embleem als ze vuil zijn of als er water-
druppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en het grille-
embleem met een zachte doek zodat
er geen krassen of beschadigingen
ontstaan.1
2
RAV4_OM_OM42A45E_(EE).book Page 284 Tuesday, October 20, 2015 11:26 AM

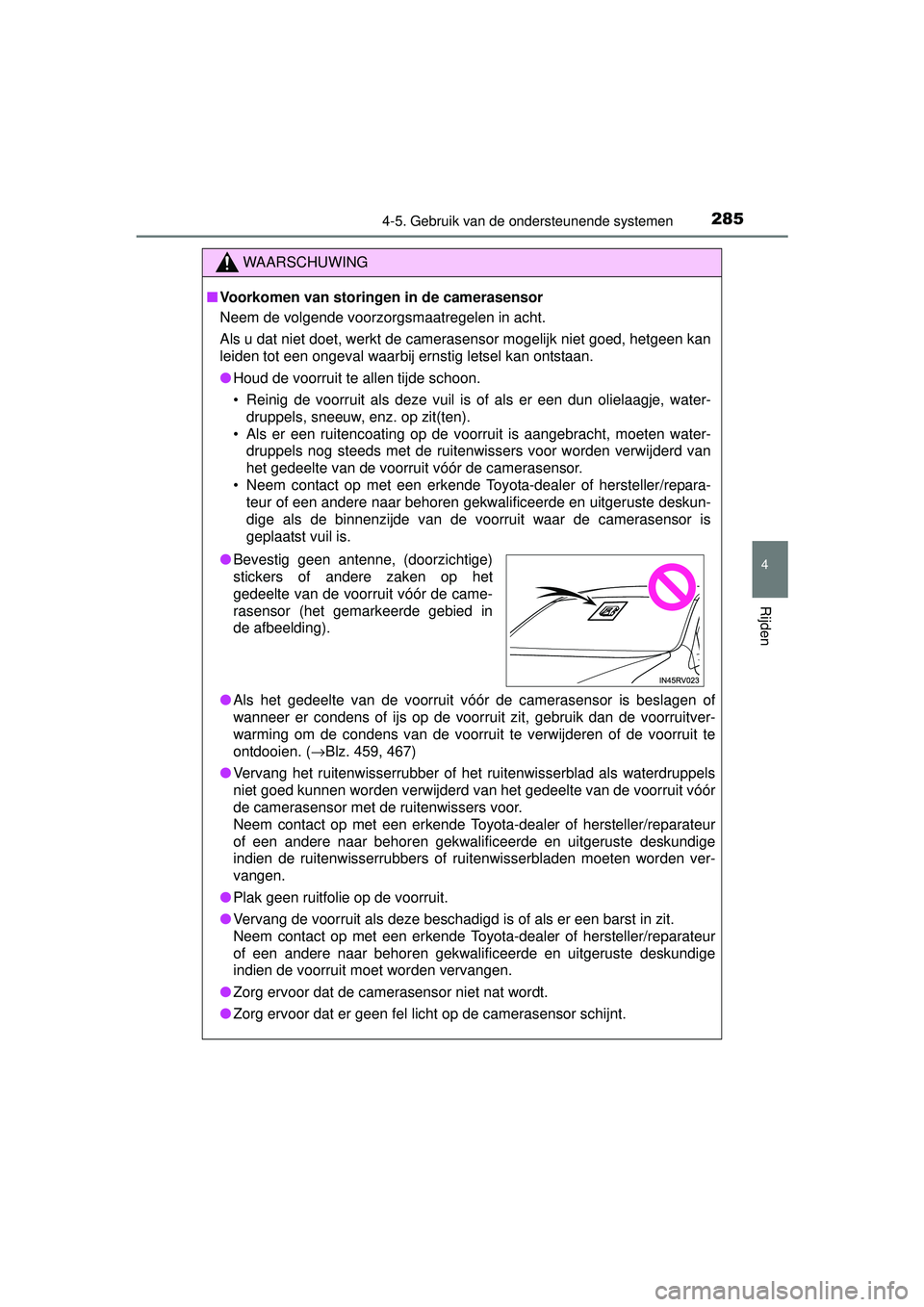

2854-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Voorkomen van storinge n in de camerasensor
Neem de volgende voorzorgsmaatregelen in acht.
Als u dat niet doet, werkt de camerasensor mogelijk niet goed, hetgeen kan
leiden tot een ongeval waarbij ernstig letsel kan ontstaan.
● Houd de voorruit te allen tijde schoon.
• Reinig de voorruit als deze vuil is of als er een dun olielaagje, water-
druppels, sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten water- druppels nog steeds met de ruitenwissers voor worden verwijderd van
het gedeelte van de voorruit vóór de camerasensor.
• Neem contact op met een erkende Toyota-dealer of hersteller/repara- teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de binnenzijde van de voorruit waar de camerasensor is
geplaatst vuil is.
● Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit, gebruik dan de voorruitver-
warming om de condens van de voorruit te verwijderen of de voorruit te
ontdooien. ( →Blz. 459, 467)
● Vervang het ruitenwisserrubber of het ruitenwisserblad als waterdruppels
niet goed kunnen worden verwijderd van het gedeelte van de voorruit vóór
de camerasensor met de ruitenwissers voor.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de ruitenwisserrubbers of ruitenwisserbladen moeten worden ver-
vangen.
● Plak geen ruitfolie op de voorruit.
● Vervang de voorruit als deze beschadigd is of als er een barst in zit.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige
indien de voorruit moet worden vervangen.
● Zorg ervoor dat de camerasensor niet nat wordt.
● Zorg ervoor dat er geen fel licht op de camerasensor schijnt.
●Bevestig geen antenne, (doorzichtige)
stickers of andere zaken op het
gedeelte van de voorruit vóór de came-
rasensor (het gemarkeerde gebied in
de afbeelding).
RAV4_OM_OM42A45E_(EE).book Page 285 Tuesday, October 20, 2015 11:26 AM

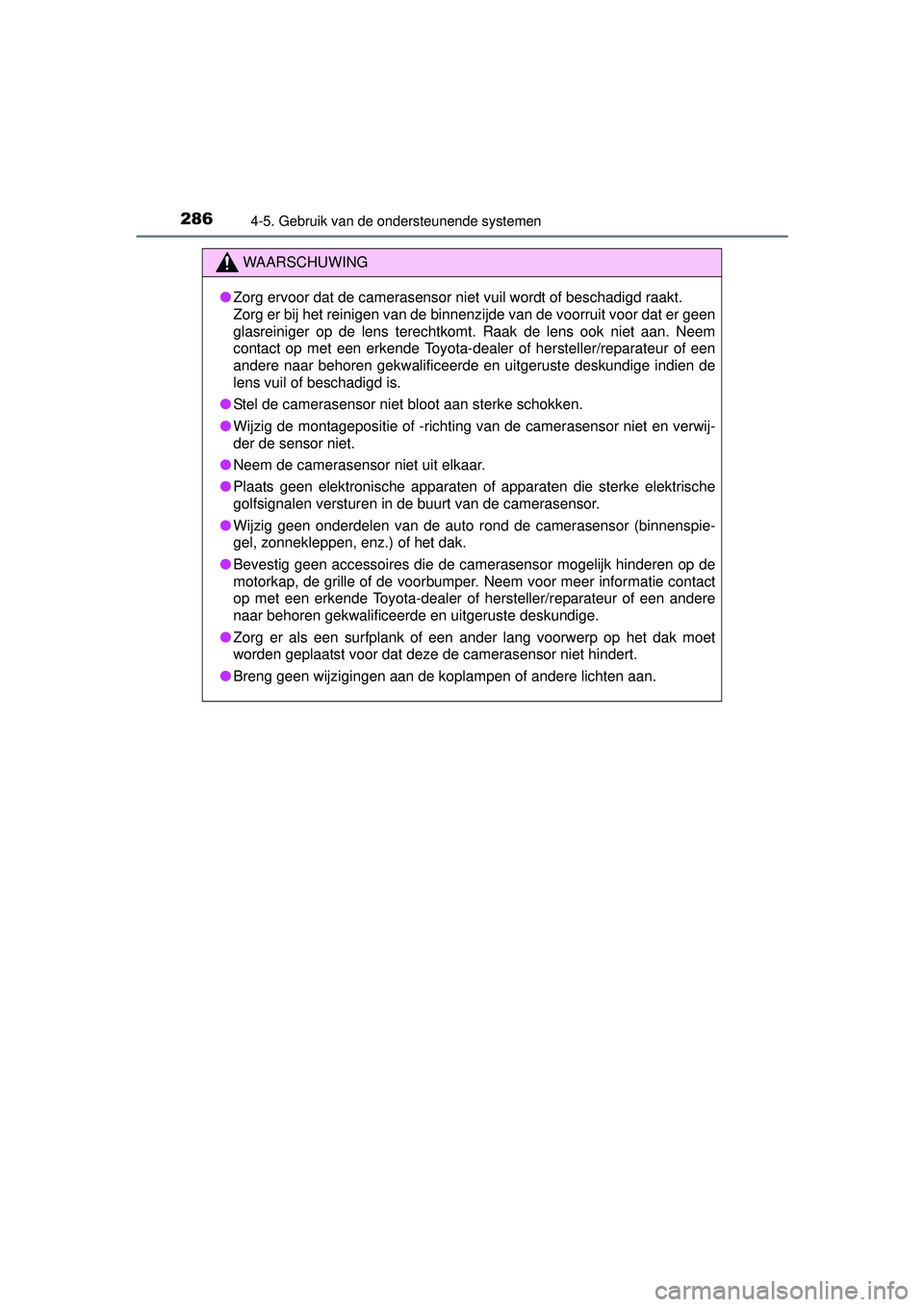

2864-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
●Zorg ervoor dat de camerasensor niet vuil wordt of beschadigd raakt.
Zorg er bij het reinigen van de binnenzijde van de voorruit voor dat er geen
glasreiniger op de lens terechtkomt. Raak de lens ook niet aan. Neem
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige indien de
lens vuil of beschadigd is.
● Stel de camerasensor niet bloot aan sterke schokken.
● Wijzig de montagepositie of -richting van de camerasensor niet en verwij-
der de sensor niet.
● Neem de camerasensor niet uit elkaar.
● Plaats geen elektronische apparaten of apparaten die sterke elektrische
golfsignalen versturen in de buurt van de camerasensor.
● Wijzig geen onderdelen van de auto rond de camerasensor (binnenspie-
gel, zonnekleppen, enz.) of het dak.
● Bevestig geen accessoires die de camerasensor mogelijk hinderen op de
motorkap, de grille of de voorbumper. N eem voor meer informatie contact
op met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
● Zorg er als een surfplank of een ander lang voorwerp op het dak moet
worden geplaatst voor dat deze de camerasensor niet hindert.
● Breng geen wijzigingen aan de koplampen of andere lichten aan.
RAV4_OM_OM42A45E_(EE).book Page 286 Tuesday, October 20, 2015 11:26 AM

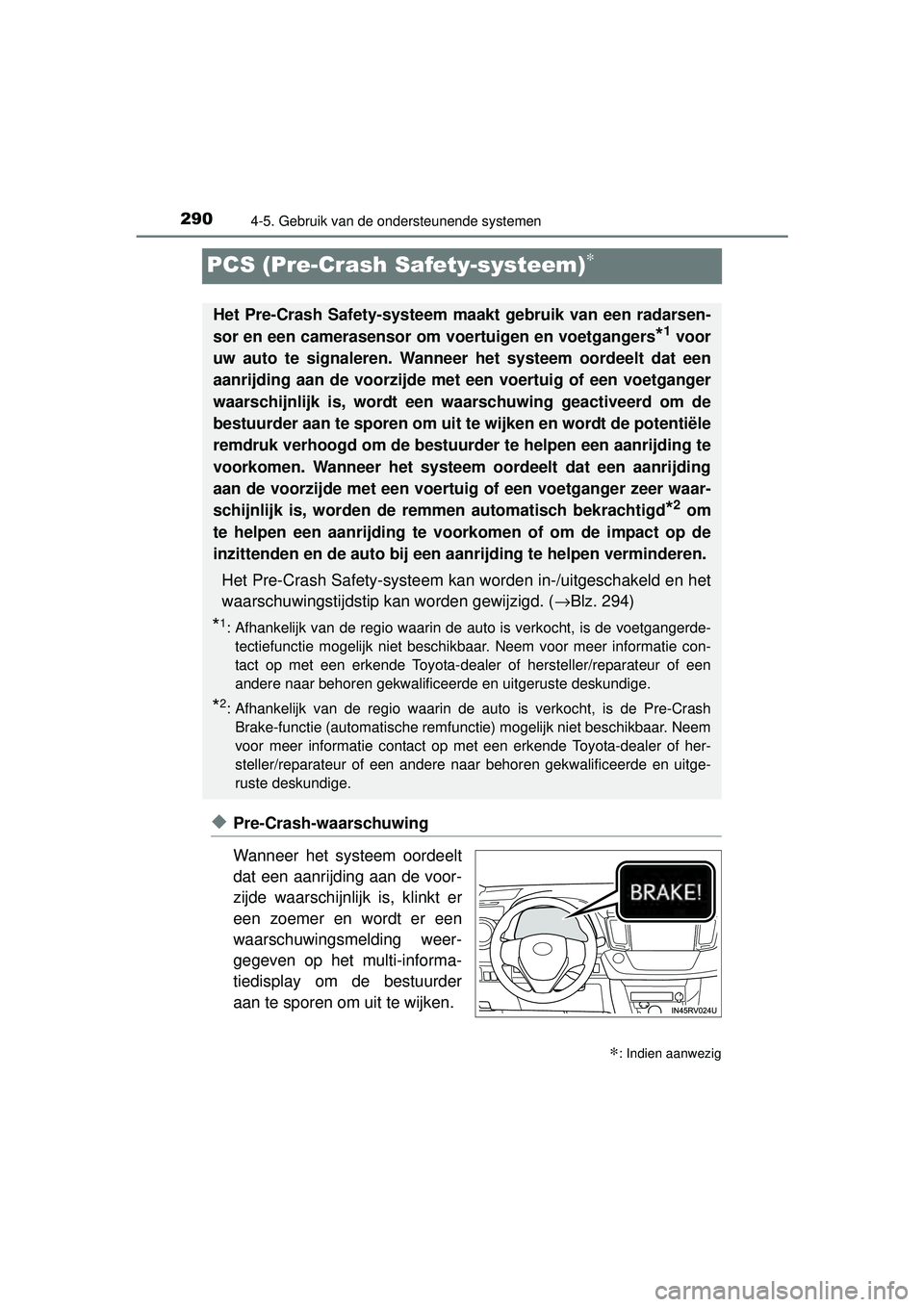

2904-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
PCS (Pre-Crash Safety-systeem)∗
◆Pre-Crash-waarschuwing
Wanneer het systeem oordeelt
dat een aanrijding aan de voor-
zijde waarschijnlijk is, klinkt er
een zoemer en wordt er een
waarschuwingsmelding weer-
gegeven op het multi-informa-
tiedisplay om de bestuurder
aan te sporen om uit te wijken.
∗: Indien aanwezig
Het Pre-Crash Safety-systeem maakt gebruik van een radarsen-
sor en een camerasensor om voertuigen en voetgangers
*1 voor
uw auto te signaleren. Wanneer het systeem oordeelt dat een
aanrijding aan de voorzijde met een voertuig of een voetganger
waarschijnlijk is, wordt een waarschuwing geactiveerd om de
bestuurder aan te sporen om uit te wijken en wordt de potentiële
remdruk verhoogd om de bestuurder te helpen een aanrijding te
voorkomen. Wanneer het systeem oordeelt dat een aanrijding
aan de voorzijde met een voertuig of een voetganger zeer waar-
schijnlijk is, worden de remmen automatisch bekrachtigd
*2 om
te helpen een aanrijding te voorkomen of om de impact op de
inzittenden en de auto bij een aanrijding te helpen verminderen.
Het Pre-Crash Safety-systeem kan worden in-/uitgeschakeld en het
waarschuwingstijdstip kan worden gewijzigd. ( →Blz. 294)
*1: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar. Neem voor meer informatie con-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
*2: Afhankelijk van de regio waarin de auto is verkocht, is de Pre-CrashBrake-functie (automatische remfunctie) mogelijk niet beschikbaar. Neem
voor meer informatie contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 290 Tuesday, October 20, 2015 11:26 AM

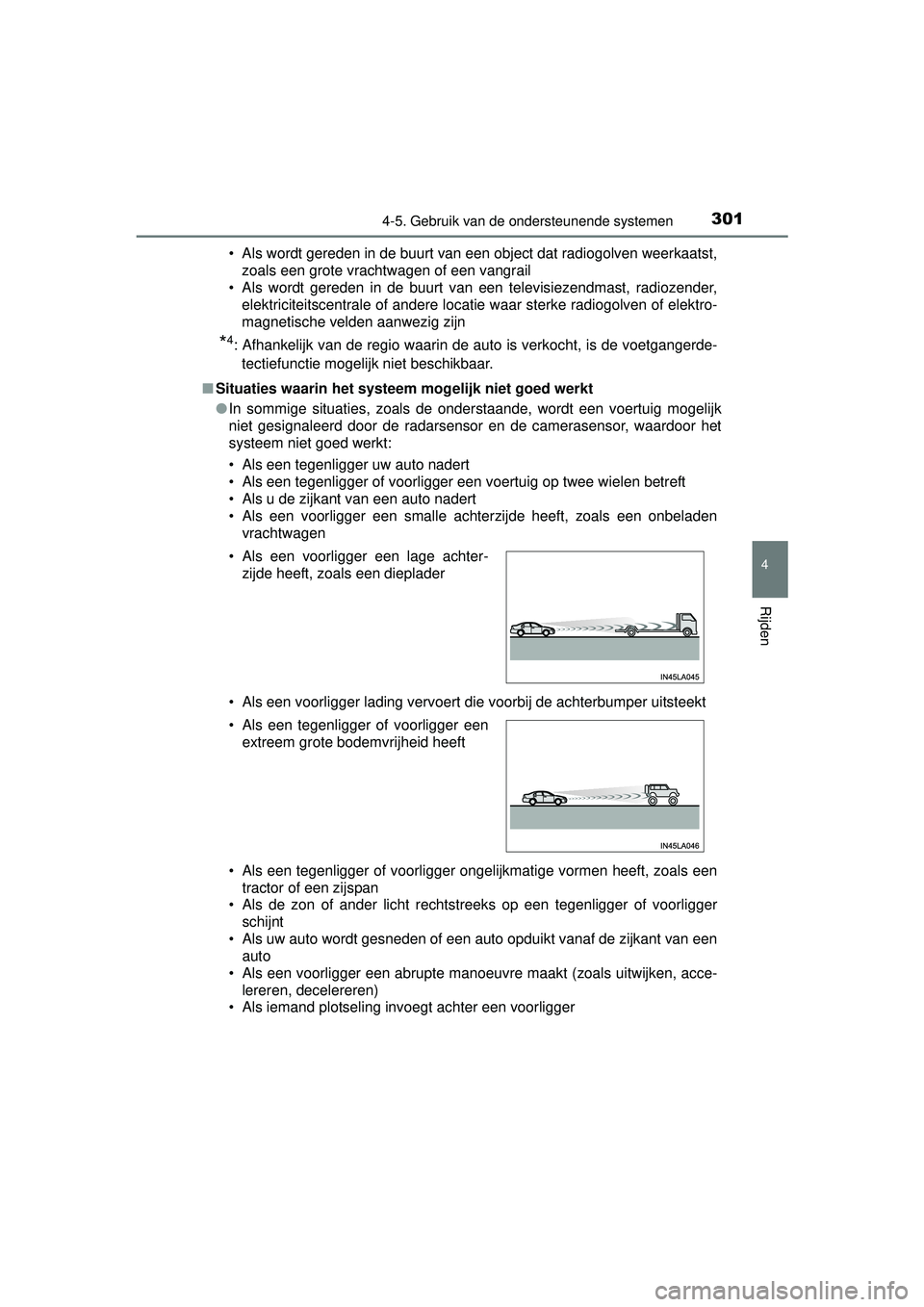

3014-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)• Als wordt gereden in de buurt van een object dat radiogolven weerkaatst,
zoals een grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een televisiezendmast, radiozender, elektriciteitscentrale of andere locatie waar sterke radiogolven of elektro-
magnetische velden aanwezig zijn
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
■ Situaties waarin het systeem mogelijk niet goed werkt
●In sommige situaties, zoals de onderstaande, wordt een voertuig mogelijk
niet gesignaleerd door de radarsensor en de camerasensor, waardoor het
systeem niet goed werkt:
• Als een tegenligger uw auto nadert
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• Als u de zijkant van een auto nadert
• Als een voorligger een smalle achterzijde heeft, zoals een onbeladen
vrachtwagen
• Als een voorligger lading vervoert die voorbij de achterbumper uitsteekt
• Als een tegenligger of voorligger ongelijkmatige vormen heeft, zoals een tractor of een zijspan
• Als de zon of ander licht rechtstreeks op een tegenligger of voorligger schijnt
• Als uw auto wordt gesneden of een auto opduikt vanaf de zijkant van een auto
• Als een voorligger een abrupte manoeuvre maakt (zoals uitwijken, acce-
lereren, decelereren)
• Als iemand plotseling invoegt achter een voorligger • Als een voorligger een lage achter- zijde heeft, zoals een dieplader
• Als een tegenligger of voorligger een extreem grote bodemvrijheid heeft
RAV4_OM_OM42A45E_(EE).book Page 301 Tuesday, October 20, 2015 11:26 AM

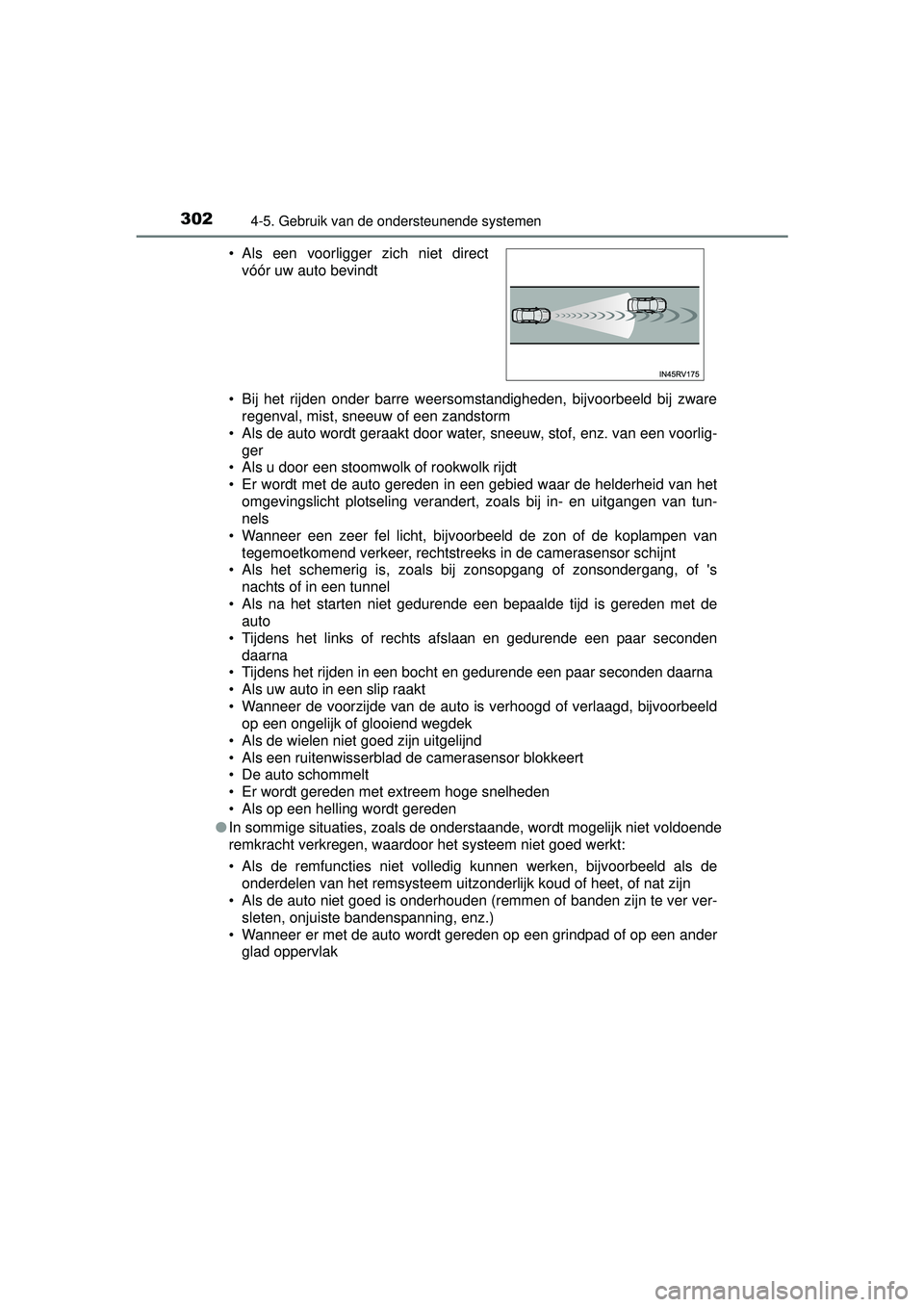

3024-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld bij zware
regenval, mist, sneeuw of een zandstorm
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorlig-
ger
• Als u door een stoomwolk of rookwolk rijdt
• Er wordt met de auto gereden in een gebied waar de helderheid van het omgevingslicht plotseling verandert, zoals bij in- en uitgangen van tun-
nels
• Wanneer een zeer fel licht, bijvoorbeeld de zon of de koplampen van tegemoetkomend verkeer, rechtstreeks in de camerasensor schijnt
• Als het schemerig is, zoals bij zonsopgang of zonsondergang, of 's
nachts of in een tunnel
• Als na het starten niet gedurende een bepaalde tijd is gereden met de auto
• Tijdens het links of rechts afslaan en gedurende een paar seconden daarna
• Tijdens het rijden in een bocht en gedurende een paar seconden daarna
• Als uw auto in een slip raakt
• Wanneer de voorzijde van de auto is verhoogd of verlaagd, bijvoorbeeld op een ongelijk of glooiend wegdek
• Als de wielen niet goed zijn uitgelijnd
• Als een ruitenwisserblad de camerasensor blokkeert
• De auto schommelt
• Er wordt gereden met extreem hoge snelheden
• Als op een helling wordt gereden
● In sommige situaties, zoals de onderstaande, wordt mogelijk niet voldoende
remkracht verkregen, waardoor het systeem niet goed werkt:
• Als de remfuncties niet volledig kunnen werken, bijvoorbeeld als de
onderdelen van het remsysteem uitzonderlijk koud of heet, of nat zijn
• Als de auto niet goed is onderhouden (remmen of banden zijn te ver ver-
sleten, onjuiste bandenspanning, enz.)
• Wanneer er met de auto wordt gereden op een grindpad of op een ander glad oppervlak
• Als een voorligger zich niet direct
vóór uw auto bevindt
RAV4_OM_OM42A45E_(EE).book Page 302 Tuesday, October 20, 2015 11:26 AM

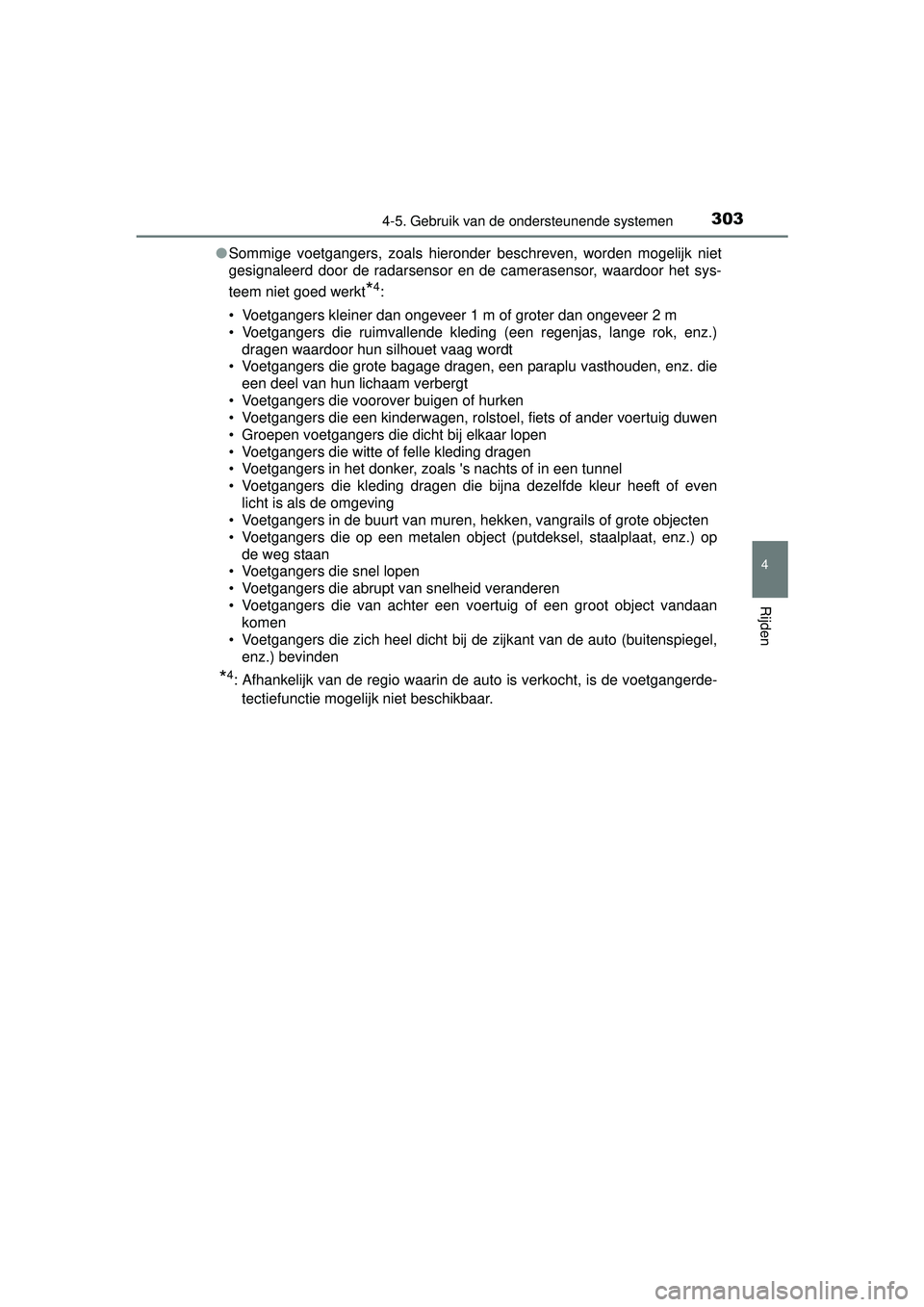

3034-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)●
Sommige voetgangers, zoals hieronder beschreven, worden mogelijk niet
gesignaleerd door de radarsensor en de camerasensor, waardoor het sys-
teem niet goed werkt
*4:
• Voetgangers kleiner dan ongeveer 1 m of groter dan ongeveer 2 m
• Voetgangers die ruimvallende kleding (een regenjas, lange rok, enz.)
dragen waardoor hun silhouet vaag wordt
• Voetgangers die grote bagage dragen, een paraplu vasthouden, enz. die een deel van hun lichaam verbergt
• Voetgangers die voorover buigen of hurken
• Voetgangers die een kinderwagen, rolstoel, fiets of ander voertuig duwen
• Groepen voetgangers die dicht bij elkaar lopen
• Voetgangers die witte of felle kleding dragen
• Voetgangers in het donker, zoals 's nachts of in een tunnel
• Voetgangers die kleding dragen die bijna dezelfde kleur heeft of even licht is als de omgeving
• Voetgangers in de buurt van muren, hekken, vangrails of grote objecten
• Voetgangers die op een metalen object (putdeksel, staalplaat, enz.) op de weg staan
• Voetgangers die snel lopen
• Voetgangers die abrupt van snelheid veranderen
• Voetgangers die van achter een voertuig of een groot object vandaan komen
• Voetgangers die zich heel dicht bij de zijkant van de auto (buitenspiegel, enz.) bevinden
*4: Afhankelijk van de regio waarin de auto is verkocht, is de voetgangerde-
tectiefunctie mogelijk niet beschikbaar.
RAV4_OM_OM42A45E_(EE).book Page 303 Tuesday, October 20, 2015 11:26 AM

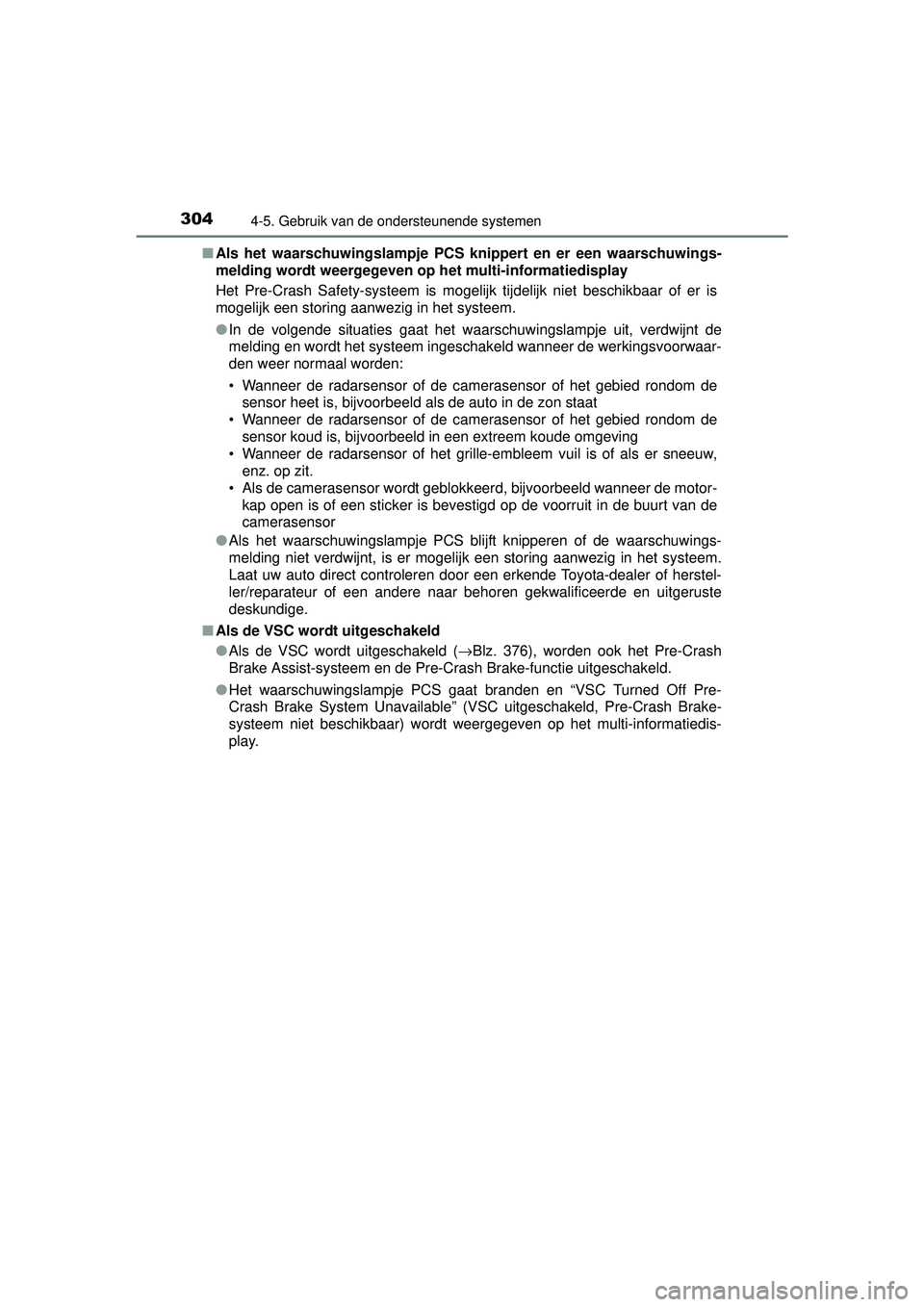

3044-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Als het waarschuwingslampje PCS kn ippert en er een waarschuwings-
melding wordt weergegeven op het multi-informatiedisplay
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verdwijnt de
melding en wordt het systeem ingeschakeld wanneer de werkingsvoorwaar-
den weer normaal worden:
• Wanneer de radarsensor of de camerasensor of het gebied rondom de
sensor heet is, bijvoorbeeld als de auto in de zon staat
• Wanneer de radarsensor of de camerasensor of het gebied rondom de sensor koud is, bijvoorbeeld in een extreem koude omgeving
• Wanneer de radarsensor of het grille-embleem vuil is of als er sneeuw, enz. op zit.
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de buurt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of de waarschuwings-
melding niet verdwijnt, is er mogelijk een storing aanwezig in het systeem.
Laat uw auto direct controleren door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 376), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre-
Crash Brake System Unavailable” (VSC uitgeschakeld, Pre-Crash Brake-\
systeem niet beschikbaar) wordt weergegeven op het multi-informatiedis-
play.
RAV4_OM_OM42A45E_(EE).book Page 304 Tuesday, October 20, 2015 11:26 AM
