TOYOTA RAV4 2016 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2016, Model line: RAV4, Model: TOYOTA RAV4 2016Pages: 752, tamaño PDF: 33.62 MB
Page 471 of 752

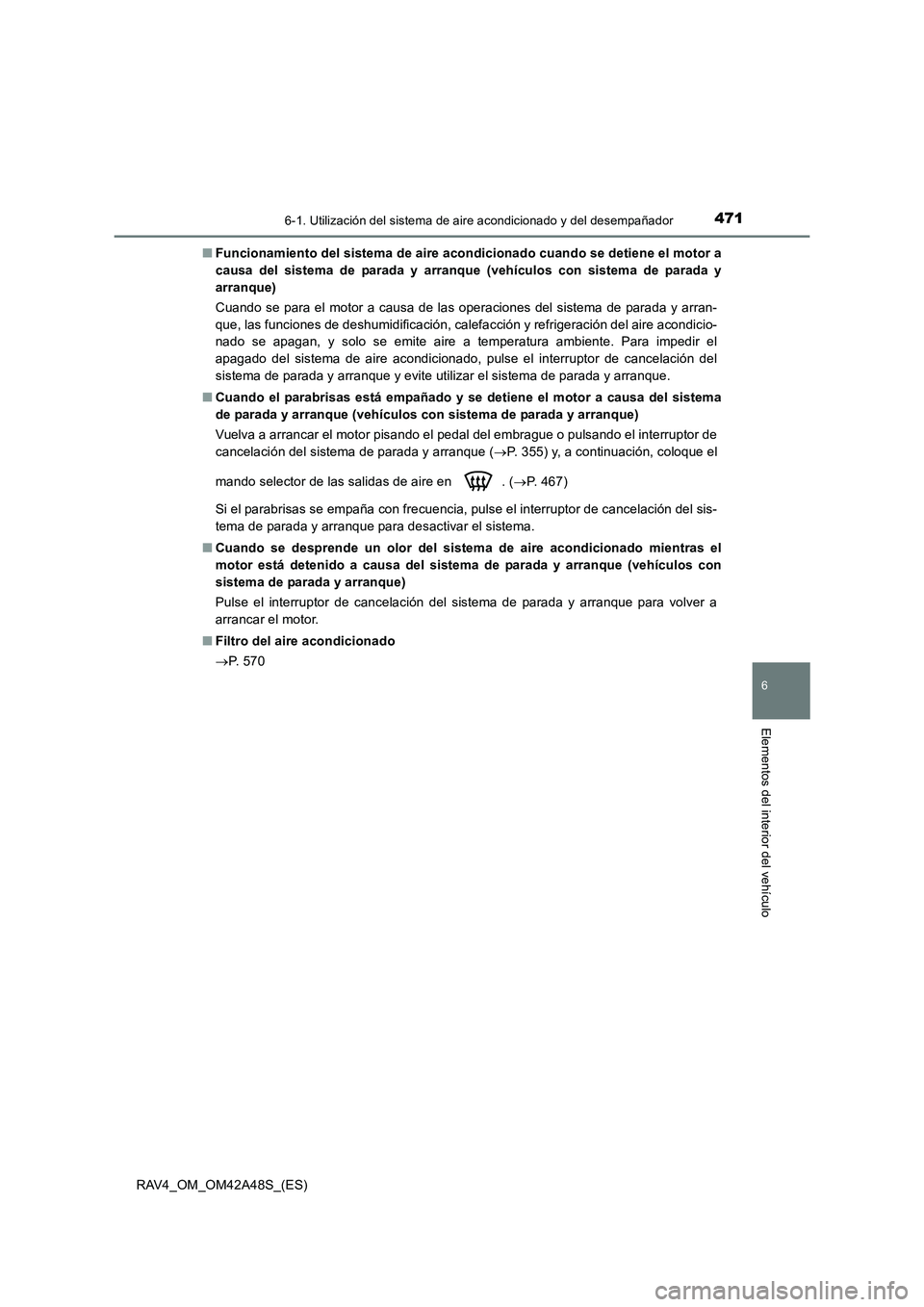

4716-1. Utilización del sistema de aire acondicionado y del desempañador
6
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)■
Funcionamiento del sistema de aire acondicionado cuando se detiene el motor a
causa del sistema de parada y arranque (vehículos con sistema de parada y
arranque)
Cuando se para el motor a causa de las operaciones del sistema de parada y arran-
que, las funciones de deshumidificación, calefacción y refrigeración del aire acondicio-
nado se apagan, y solo se emite aire a temperatura ambiente. Para impedir el
apagado del sistema de aire acondicionado, pulse el interruptor de cancelación del
sistema de parada y arranque y evite utilizar el sistema de parada y arranque.
■ Cuando el parabrisas está empañado y se detiene el motor a causa del sistema
de parada y arranque (vehículos con sistema de parada y arranque)
Vuelva a arrancar el motor pisando el pedal del embrague o pulsando el interruptor de
cancelación del sistema de parada y arranque ( →P. 355) y, a continuación, coloque el
mando selector de las salidas de aire en . ( →P. 467)
Si el parabrisas se empaña con frecuencia, pulse el interruptor de cancelación del sis-
tema de parada y arranque para desactivar el sistema.
■ Cuando se desprende un olor del sistema de aire acondicionado mientras el
motor está detenido a causa del sistema de parada y arranque (vehículos con
sistema de parada y arranque)
Pulse el interruptor de cancelación del sistema de parada y arranque para volver a
arrancar el motor.
■ Filtro del aire acondicionado
→P. 5 7 0
Page 472 of 752

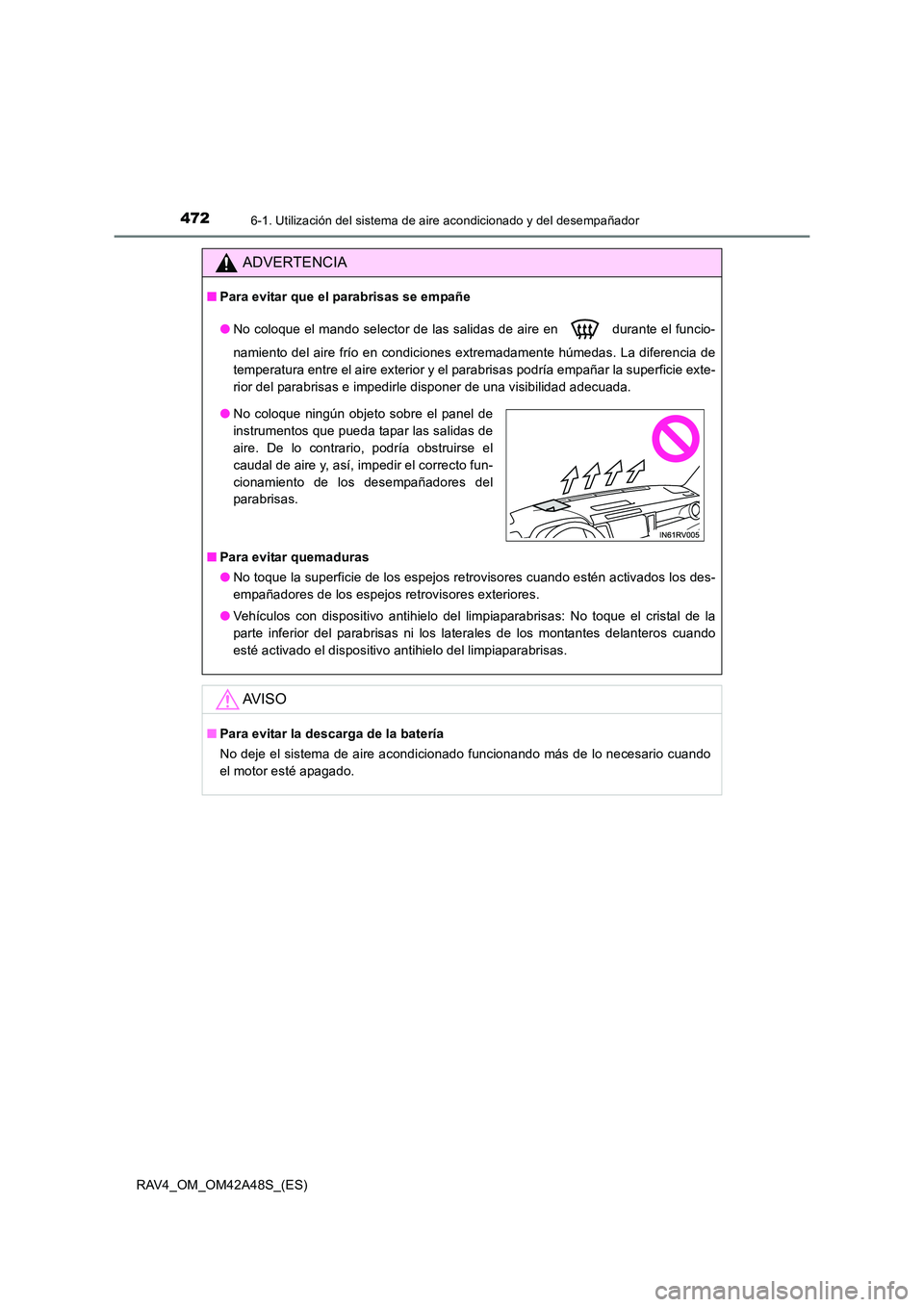

4726-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)
ADVERTENCIA
■Para evitar que el parabrisas se empañe
●No coloque el mando selector de las salidas de aire en durante el funcio-
namiento del aire frío en condiciones extremadamente húmedas. La diferencia de
temperatura entre el aire exterior y el parabrisas podría empañar la superficie exte-
rior del parabrisas e impedirle disponer de una visibilidad adecuada.
■ Para evitar quemaduras
●No toque la superficie de los espejos retrovisores cuando estén activados los des-
empañadores de los espejos retrovisores exteriores.
● Vehículos con dispositivo antihielo del limpiaparabrisas: No toque el cristal de la
parte inferior del parabrisas ni los laterales de los montantes delanteros cuando
esté activado el dispositivo antihielo del limpiaparabrisas.
AV I S O
■Para evitar la descarga de la batería
No deje el sistema de aire acondicionado funcionando más de lo necesario cuando
el motor esté apagado.
●No coloque ningún objeto sobre el panel de
instrumentos que pueda tapar las salidas de
aire. De lo contrario, podría obstruirse el
caudal de aire y, así, impedir el correcto fun-
cionamiento de los desempañadores del
parabrisas.
Page 473 of 752

473
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)

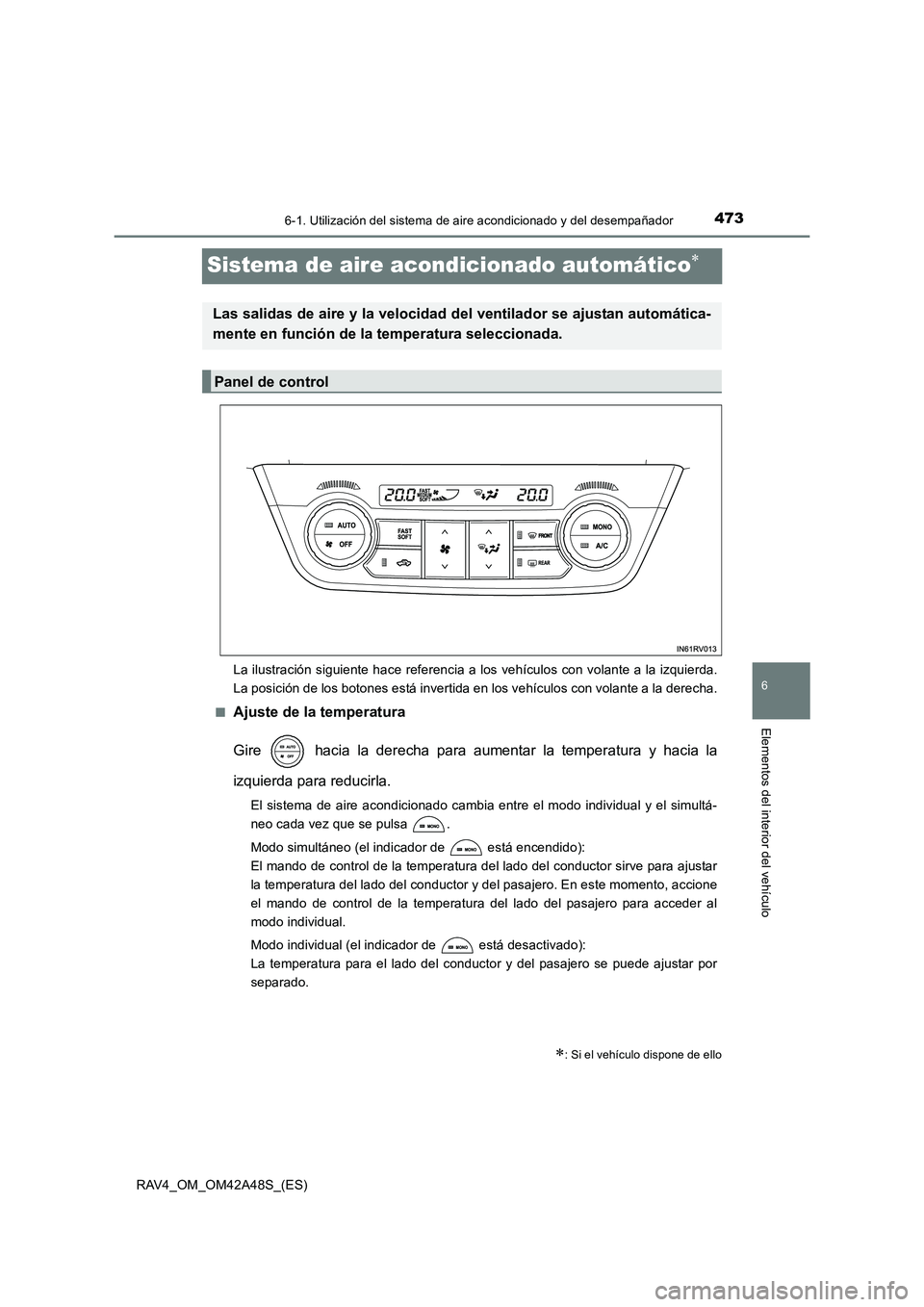

Sistema de aire acondicionado automático∗
La ilustración siguiente hace referencia a los vehículos con volante a la izquierda.
La posición de los botones está invertida en los vehículos con volante a la derecha.
■
Ajuste de la temperatura
Gire hacia la derecha para aumentar la temperatura y hacia la
izquierda para reducirla.
El sistema de aire acondicionado cambia entre el modo individual y el simultá-
neo cada vez que se pulsa .
Modo simultáneo (el indicador de está encendido):
El mando de control de la temperatura del lado del conductor sirve para ajustar
la temperatura del lado del conductor y del pasajero. En este momento, accione
el mando de control de la temperatura del lado del pasajero para acceder al
modo individual.
Modo individual (el indicador de está desactivado):
La temperatura para el lado del conductor y del pasajero se puede ajustar por
separado.
∗: Si el vehículo dispone de ello
Las salidas de aire y la velocidad del ventilador se ajustan automática-
mente en función de la temperatura seleccionada.
Panel de control
Page 474 of 752

4746-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)■

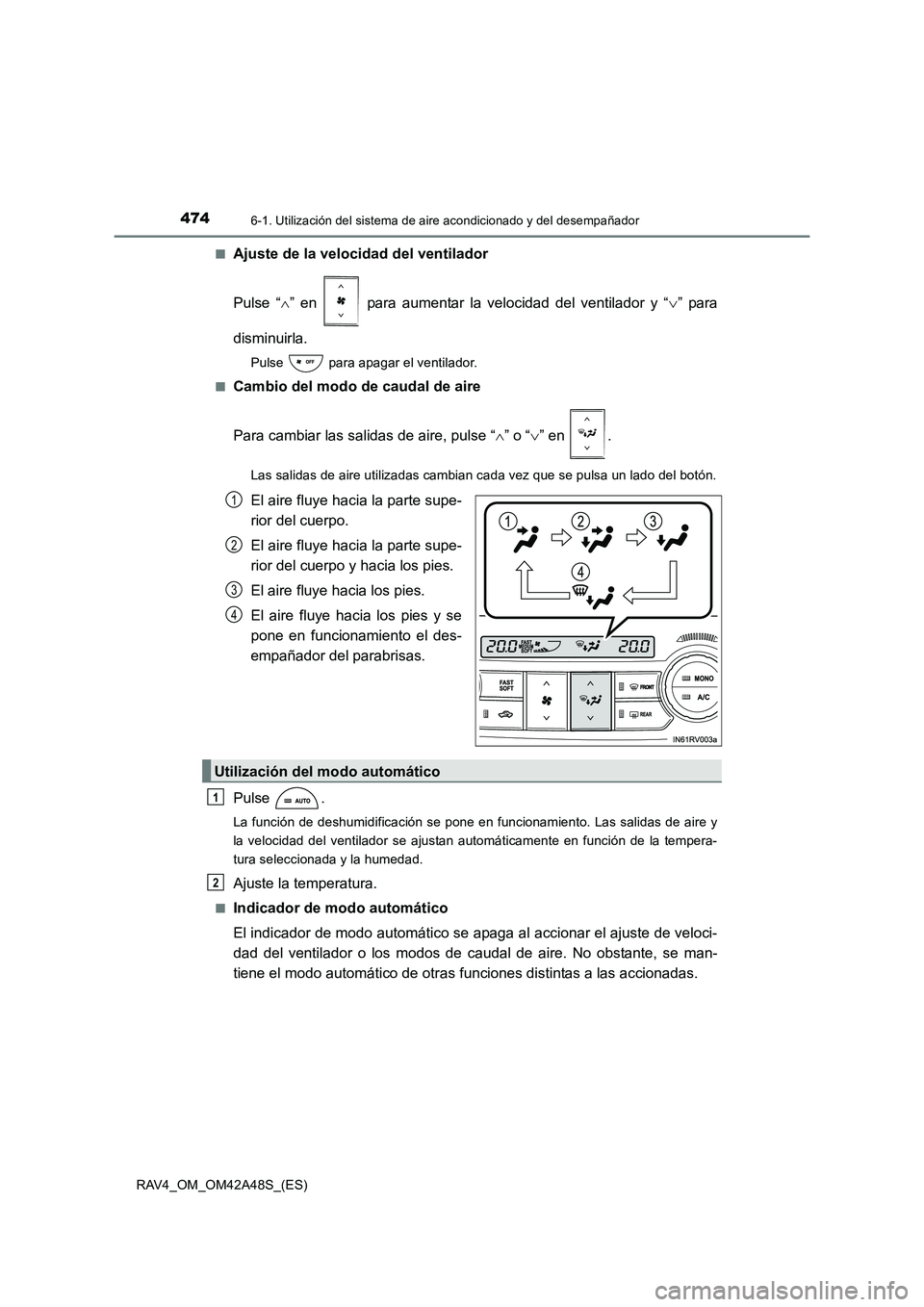

Ajuste de la velocidad del ventilador
Pulse “
∧” en para aumentar la velocidad del ventilador y “ ∨” para
disminuirla.
Pulse para apagar el ventilador.
■
Cambio del modo de caudal de aire
Para cambiar las salidas de aire, pulse “ ∧” o “ ∨” en .
Las salidas de aire utilizadas cambian cada vez que se pulsa un lado del botón.
El aire fluye hacia la parte supe-
rior del cuerpo.
El aire fluye hacia la parte supe-
rior del cuerpo y hacia los pies.
El aire fluye hacia los pies.
El aire fluye hacia los pies y se
pone en funcionamiento el des-
empañador del parabrisas.
Pulse .
La función de deshumidificación se pone en funcionamiento. Las salidas de aire y
la velocidad del ventilador se ajustan automáticamente en función de la tempera-
tura seleccionada y la humedad.
Ajuste la temperatura.
■Indicador de modo automático
El indicador de modo automático se apaga al accionar el ajuste de veloci-
dad del ventilador o los modos de caudal de aire. No obstante, se man-
tiene el modo automático de otras funciones distintas a las accionadas.
1
2
3
4
Utilización del modo automático
1
2
Page 475 of 752

4756-1. Utilización del sistema de aire acondicionado y del desempañador
6
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)■

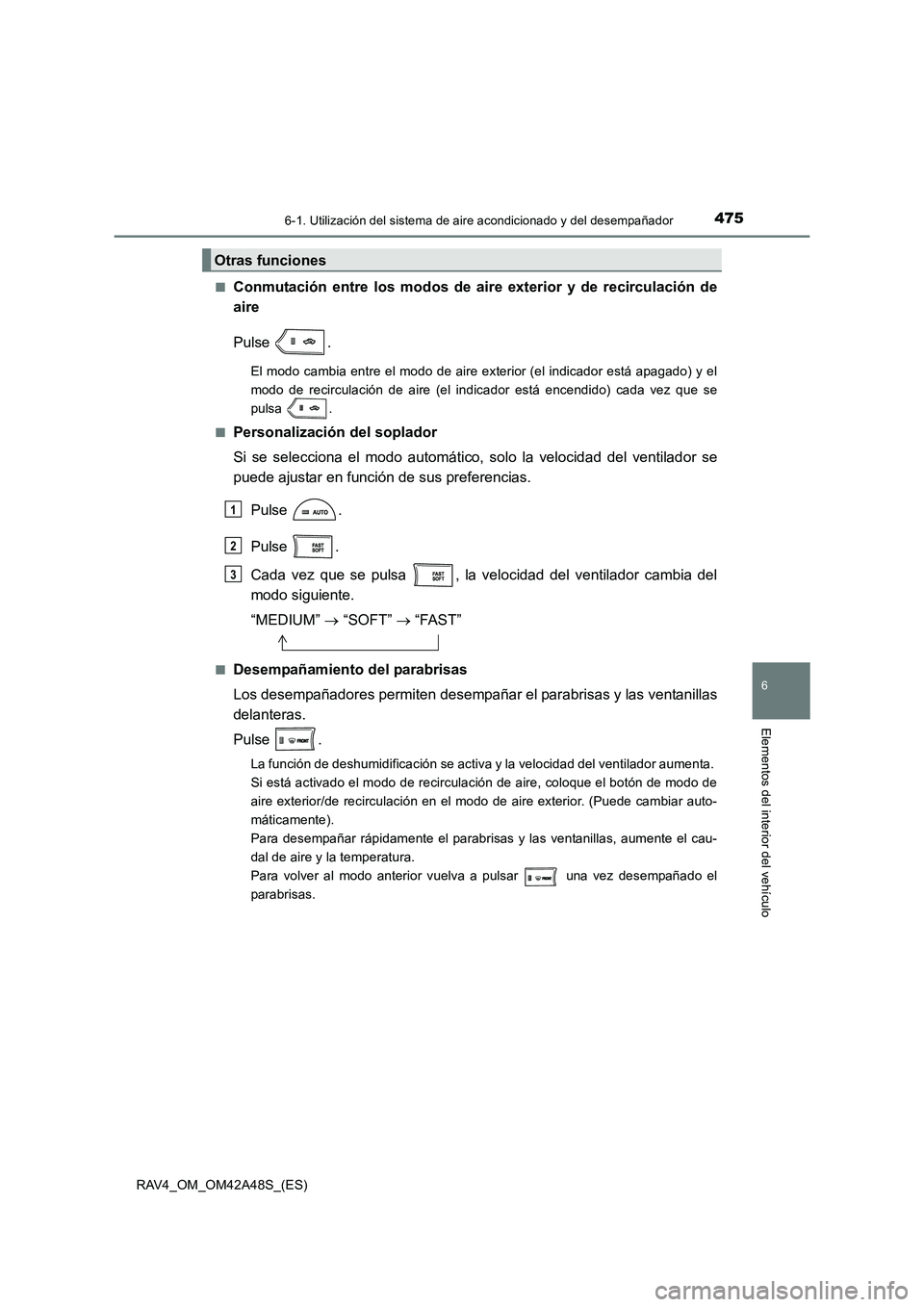

Conmutación entre los modos de aire exterior y de recirculación de
aire
Pulse .
El modo cambia entre el modo de aire exterior (el indicador está apagado) y el
modo de recirculación de aire (el indicador está encendido) cada vez que se
pulsa .
■
Personalización del soplador
Si se selecciona el modo automático, solo la velocidad del ventilador se
puede ajustar en función de sus preferencias.
Pulse .
Pulse .
Cada vez que se pulsa , la velocidad del ventilador cambia del
modo siguiente.
“MEDIUM” → “SOFT” → “FAST”
■Desempañamiento del parabrisas
Los desempañadores permiten desempañar el parabrisas y las ventanillas
delanteras.
Pulse .
La función de deshumidificación se activa y la velocidad del ventilador aumenta.
Si está activado el modo de recirculación de aire, coloque el botón de modo de
aire exterior/de recirculación en el modo de aire exterior. (Puede cambiar auto-
máticamente).
Para desempañar rápidamente el parabrisas y las ventanillas, aumente el cau-
dal de aire y la temperatura.
Para volver al modo anterior vuelva a pulsar
una vez desempañado el
parabrisas.
Otras funciones
1
2
3
Page 476 of 752

4766-1. Utilización del sistema de aire acondicionado y del desempañador
RAV4_OM_OM42A48S_(ES)■

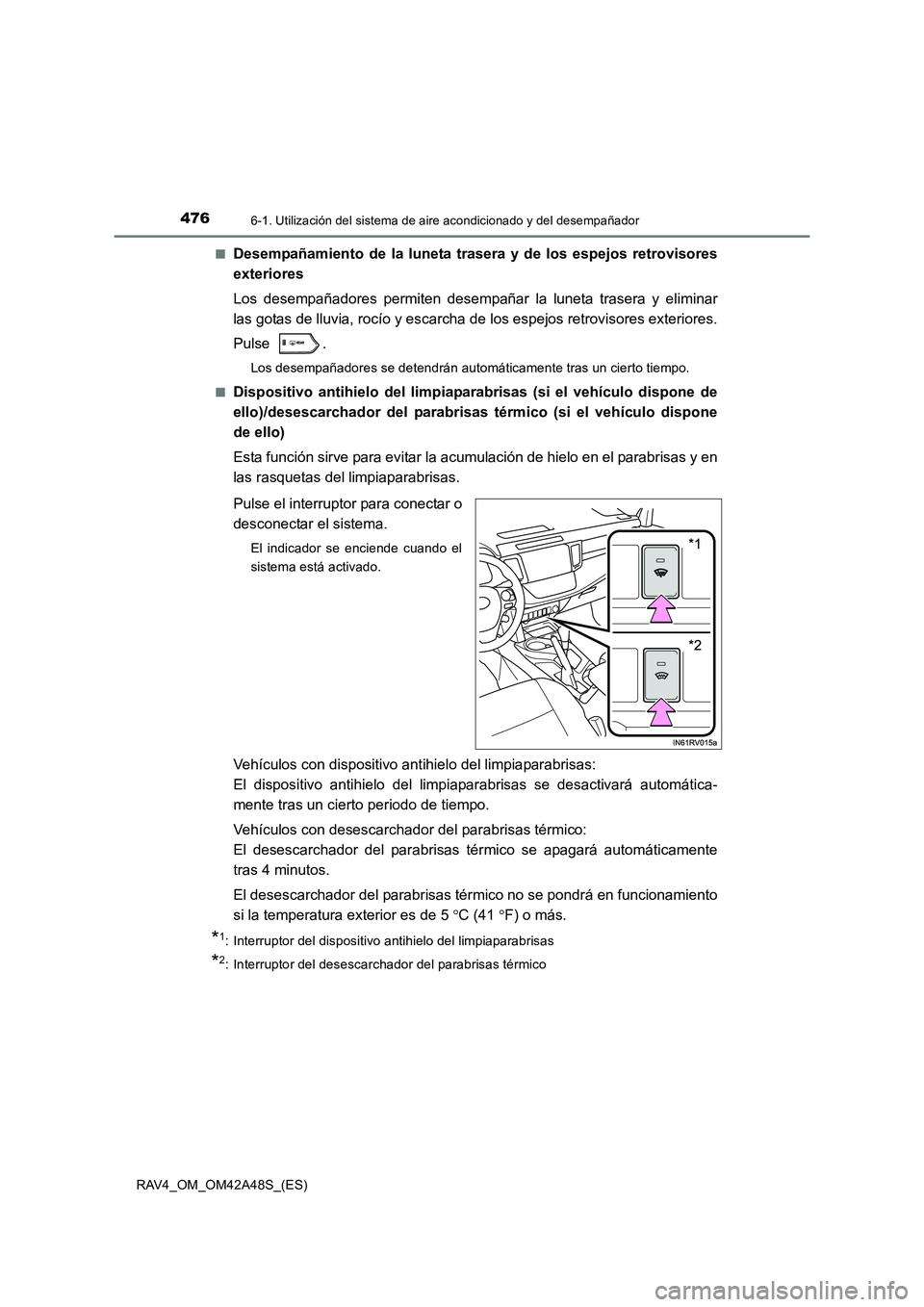

Desempañamiento de la luneta trasera y de los espejos retrovisores
exteriores
Los desempañadores permiten desempañar la luneta trasera y eliminar
las gotas de lluvia, rocío y escarcha de los espejos retrovisores exteriores.
Pulse .
Los desempañadores se detendrán automáticamente tras un cierto tiempo.
■
Dispositivo antihielo del limpiaparabrisas (si el vehículo dispone de
ello)/desescarchador del parabrisas térmico (si el vehículo dispone
de ello)
Esta función sirve para evitar la acumulación de hielo en el parabrisas y en
las rasquetas del limpiaparabrisas.
Pulse el interruptor para conectar o
desconectar el sistema.
El indicador se enciende cuando el
sistema está activado.
Vehículos con dispositivo antihielo del limpiaparabrisas:
El dispositivo antihielo del limpiaparabrisas se desactivará automática-
mente tras un cierto periodo de tiempo.
Vehículos con desescarchador del parabrisas térmico:
El desescarchador del parabrisas térmico se apagará automáticamente
tras 4 minutos.
El desescarchador del parabrisas térmico no se pondrá en funcionamiento
si la temperatura exterior es de 5 °C (41 °F) o más.
*1: Interruptor del dispositivo antihielo del limpiaparabrisas
*2: Interruptor del desescarchador del parabrisas térmico
Page 477 of 752

4776-1. Utilización del sistema de aire acondicionado y del desempañador
6
Elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)■

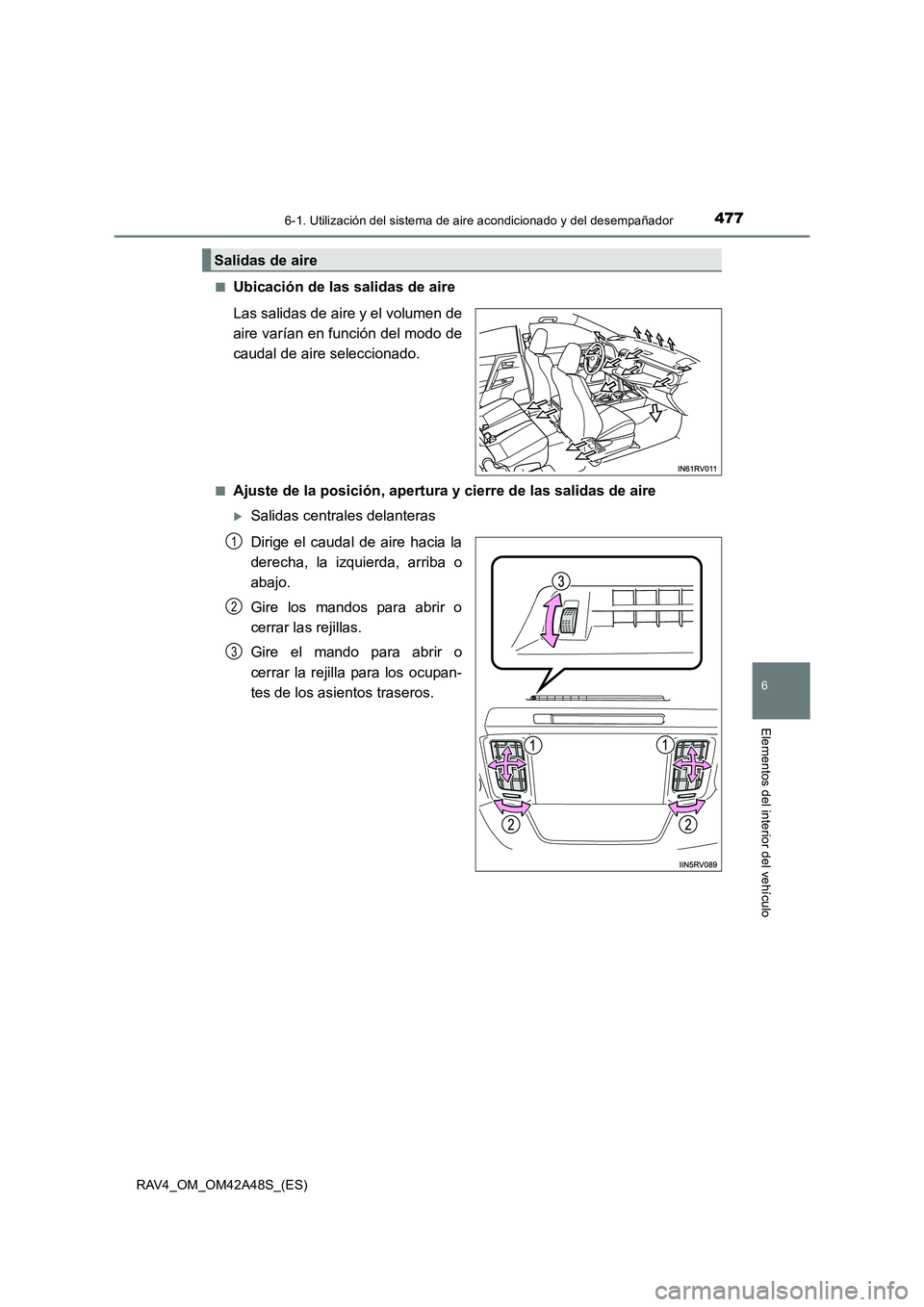

Ubicación de las salidas de aire
Las salidas de aire y el volumen de
aire varían en función del modo de
caudal de aire seleccionado.
■Ajuste de la posición, apertura y cierre de las salidas de aire
XSalidas centrales delanteras
Dirige el caudal de aire hacia la
derecha, la izquierda, arriba o
abajo.
Gire los mandos para abrir o
cerrar las rejillas.
Gire el mando para abrir o
cerrar la rejilla para los ocupan-
tes de los asientos traseros.
Salidas de aire
1
2
3
