TOYOTA RAV4 2016 Manual del propietario (in Spanish)
Manufacturer: TOYOTA, Model Year: 2016, Model line: RAV4, Model: TOYOTA RAV4 2016Pages: 752, tamaño PDF: 33.62 MB

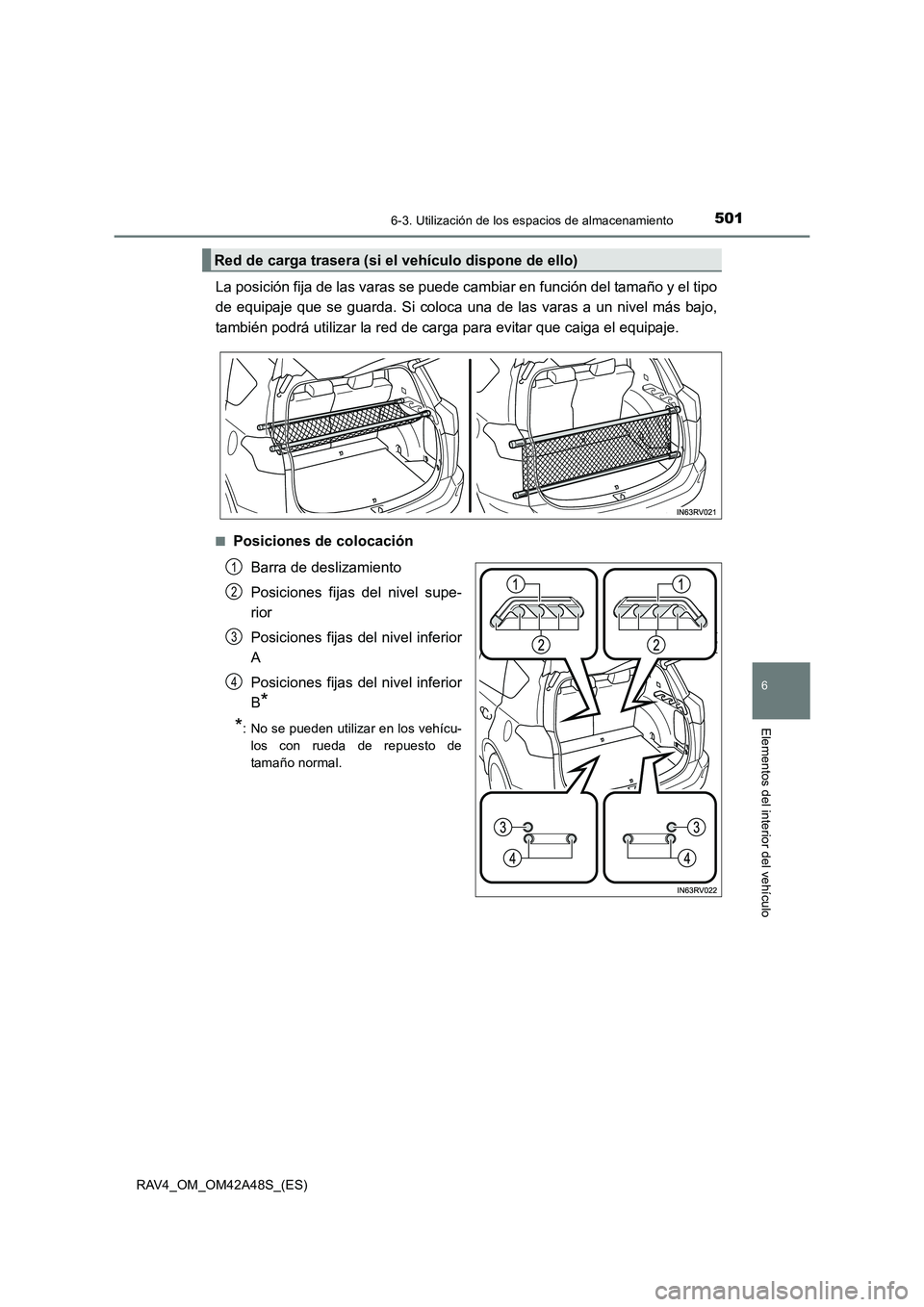

Page 501 of 752

5016-3. Utilización de los espacios de almacenamiento
RAV4_OM_OM42A48S_(ES)
6
Elementos del interior del vehículo
La posición fija de las varas se puede cambiar en función del tamaño y el tipo
de equipaje que se guarda. Si coloca una de las varas a un nivel más bajo,
también podrá utilizar la red de carga para evitar que caiga el equipaje.
■Posiciones de colocación
Barra de deslizamiento
Posiciones fijas del nivel supe-
rior
Posiciones fijas del nivel inferior
A
Posiciones fijas del nivel inferior
B
*
*
: No se pueden utilizar en los vehícu-
los con rueda de repuesto de
tamaño normal.
Red de carga trasera (si el vehículo dispone de ello)
1
2
3
4

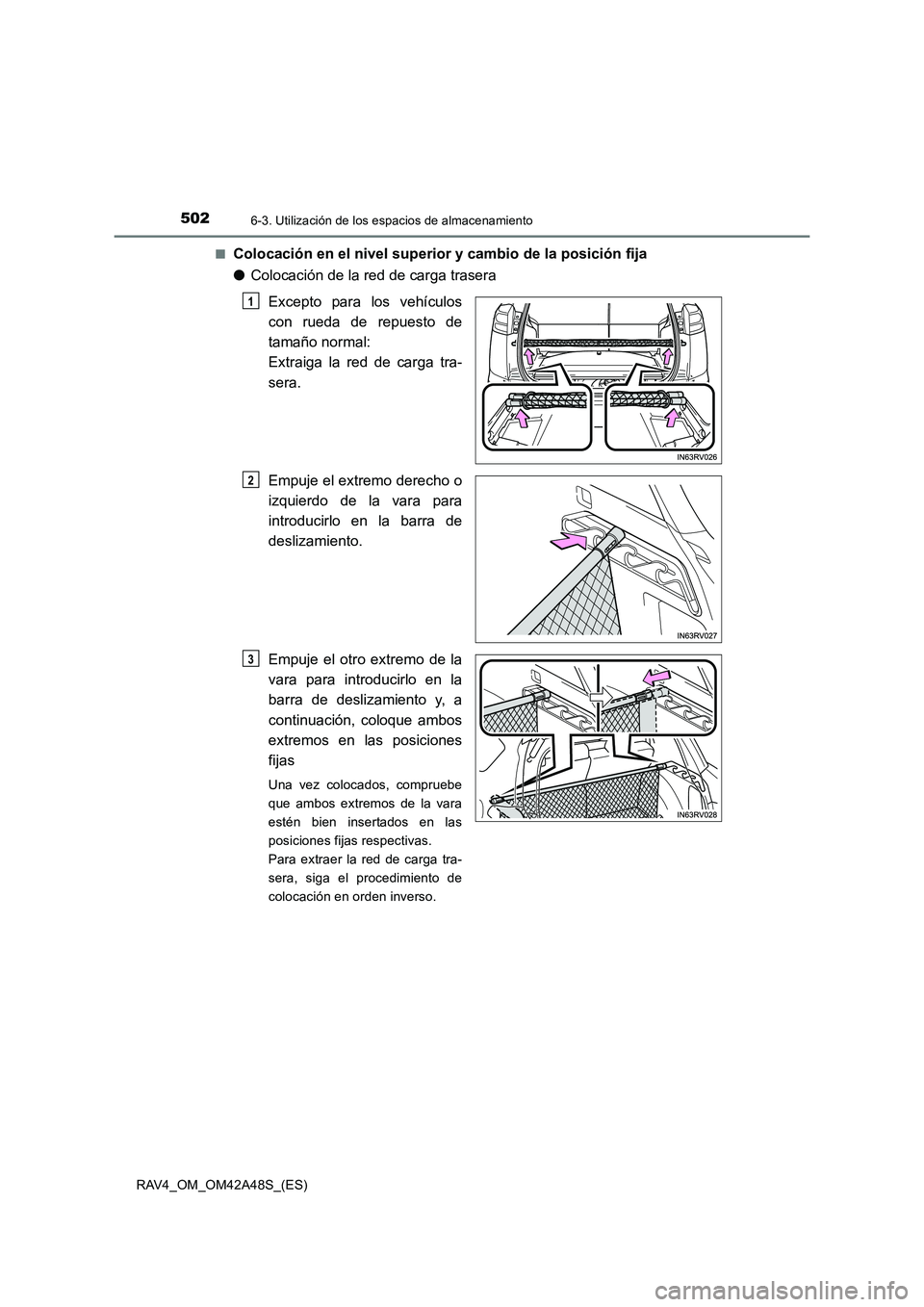

Page 502 of 752

502
RAV4_OM_OM42A48S_(ES)
6-3. Utilización de los espacios de almacenamiento
■Colocación en el nivel superior y cambio de la posición fija
●Colocación de la red de carga trasera
Excepto para los vehículos
con rueda de repuesto de
tamaño normal:
Extraiga la red de carga tra-
sera.
Empuje el extremo derecho o
izquierdo de la vara para
introducirlo en la barra de
deslizamiento.
Empuje el otro extremo de la
vara para introducirlo en la
barra de deslizamiento y, a
continuación, coloque ambos
extremos en las posiciones
fijas
Una vez colocados, compruebe
que ambos extremos de la vara
estén bien insertados en las
posiciones fijas respectivas.
Para extraer la red de carga tra-
sera, siga el procedimiento de
colocación en orden inverso.
1
2
3

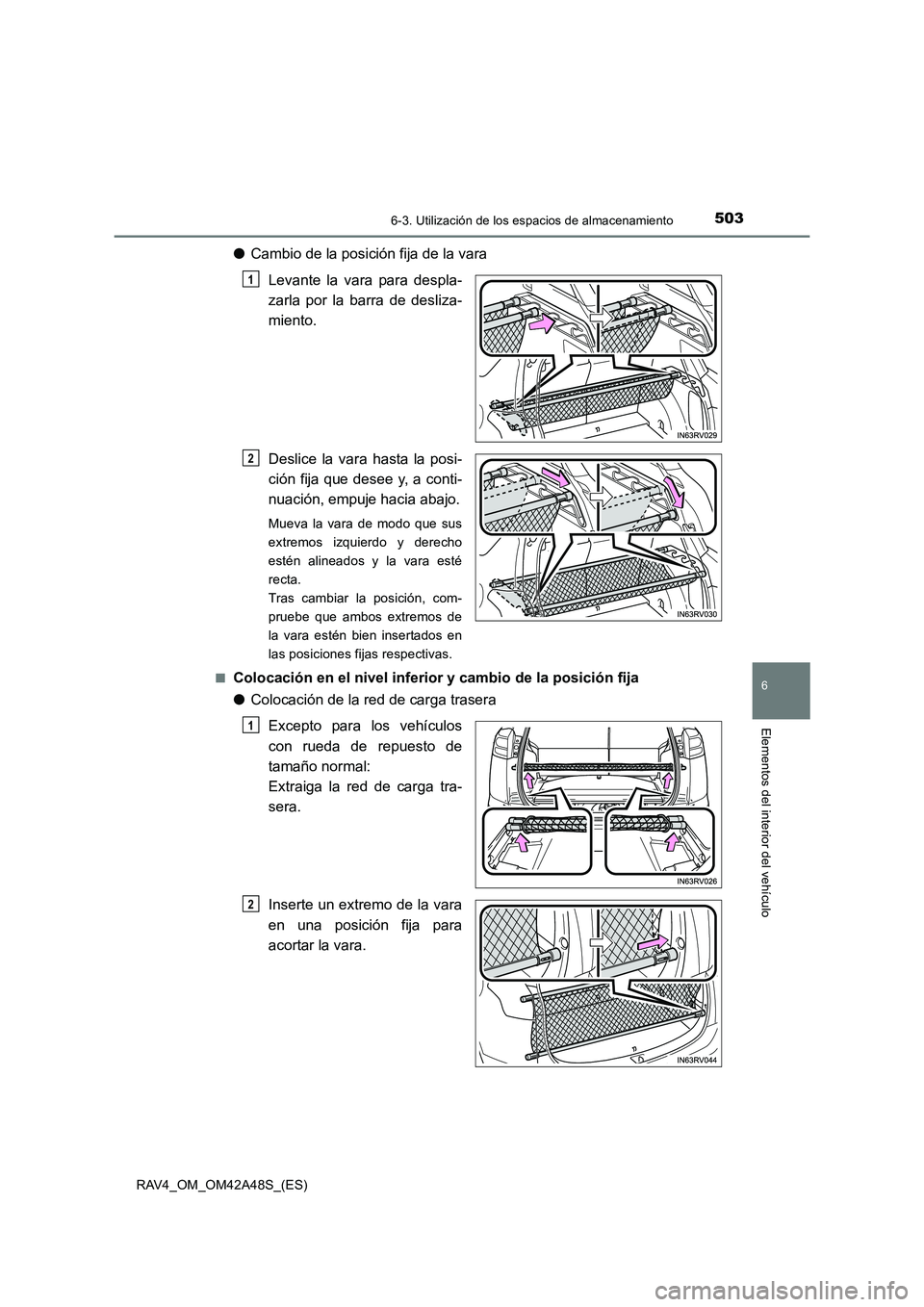

Page 503 of 752

5036-3. Utilización de los espacios de almacenamiento
RAV4_OM_OM42A48S_(ES)
6
Elementos del interior del vehículo
●Cambio de la posición fija de la vara
Levante la vara para despla-
zarla por la barra de desliza-
miento.
Deslice la vara hasta la posi-
ción fija que desee y, a conti-
nuación, empuje hacia abajo.
Mueva la vara de modo que sus
extremos izquierdo y derecho
estén alineados y la vara esté
recta.
Tras cambiar la posición, com-
pruebe que ambos extremos de
la vara estén bien insertados en
las posiciones fijas respectivas.
■
Colocación en el nivel inferior y cambio de la posición fija
● Colocación de la red de carga trasera
Excepto para los vehículos
con rueda de repuesto de
tamaño normal:
Extraiga la red de carga tra-
sera.
Inserte un extremo de la vara
en una posición fija para
acortar la vara.
1
2
1
2

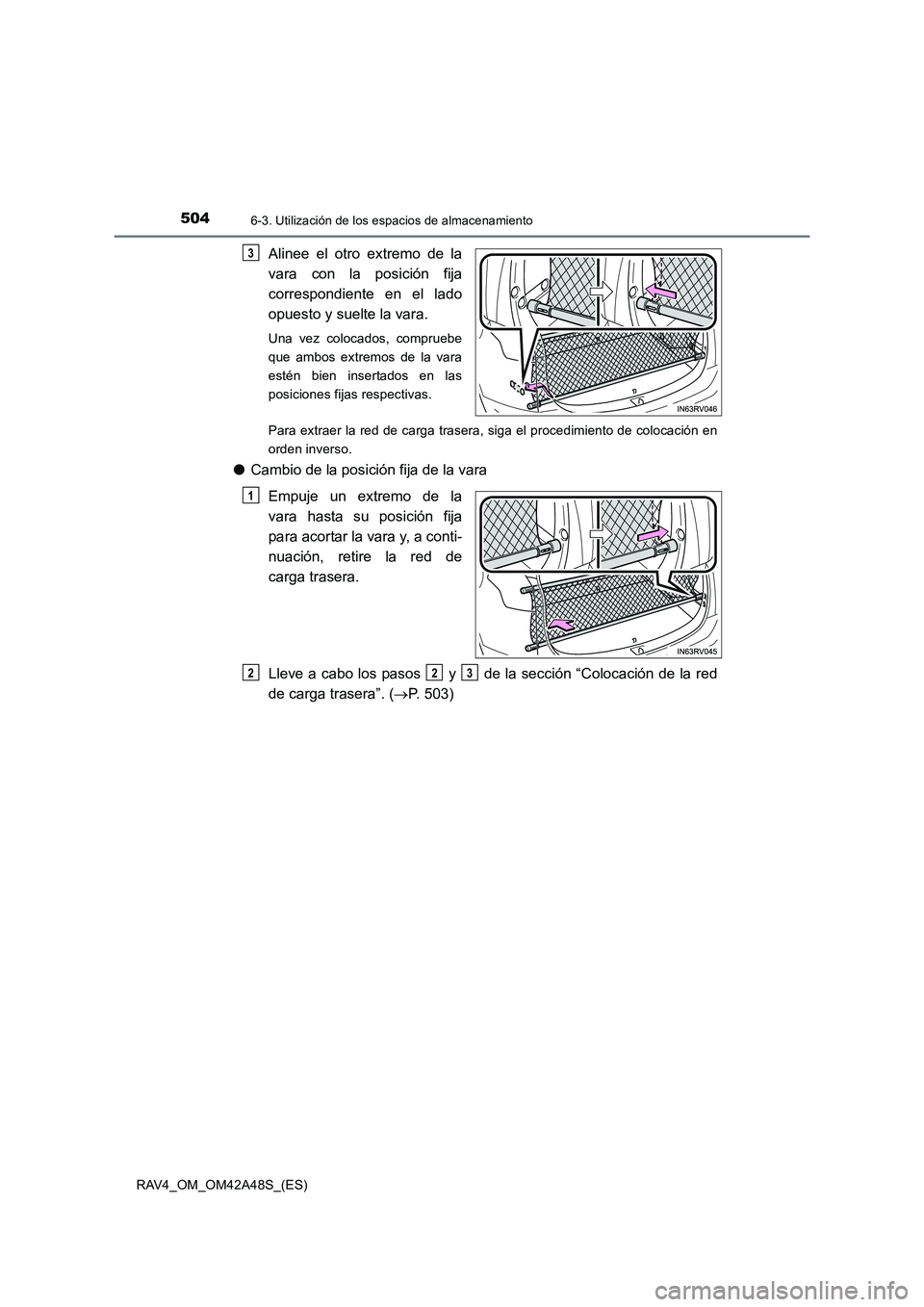

Page 504 of 752

504
RAV4_OM_OM42A48S_(ES)
6-3. Utilización de los espacios de almacenamiento
Alinee el otro extremo de la
vara con la posición fija
correspondiente en el lado
opuesto y suelte la vara.
Una vez colocados, compruebe
que ambos extremos de la vara
estén bien insertados en las
posiciones fijas respectivas.
Para extraer la red de carga trasera, siga el procedimiento de colocación en
orden inverso.
●Cambio de la posición fija de la vara
Empuje un extremo de la
vara hasta su posición fija
para acortar la vara y, a conti-
nuación, retire la red de
carga trasera.
Lleve a cabo los pasos y de la sección “Colocación de la red
de carga trasera”. ( →P. 503)
3
1
223

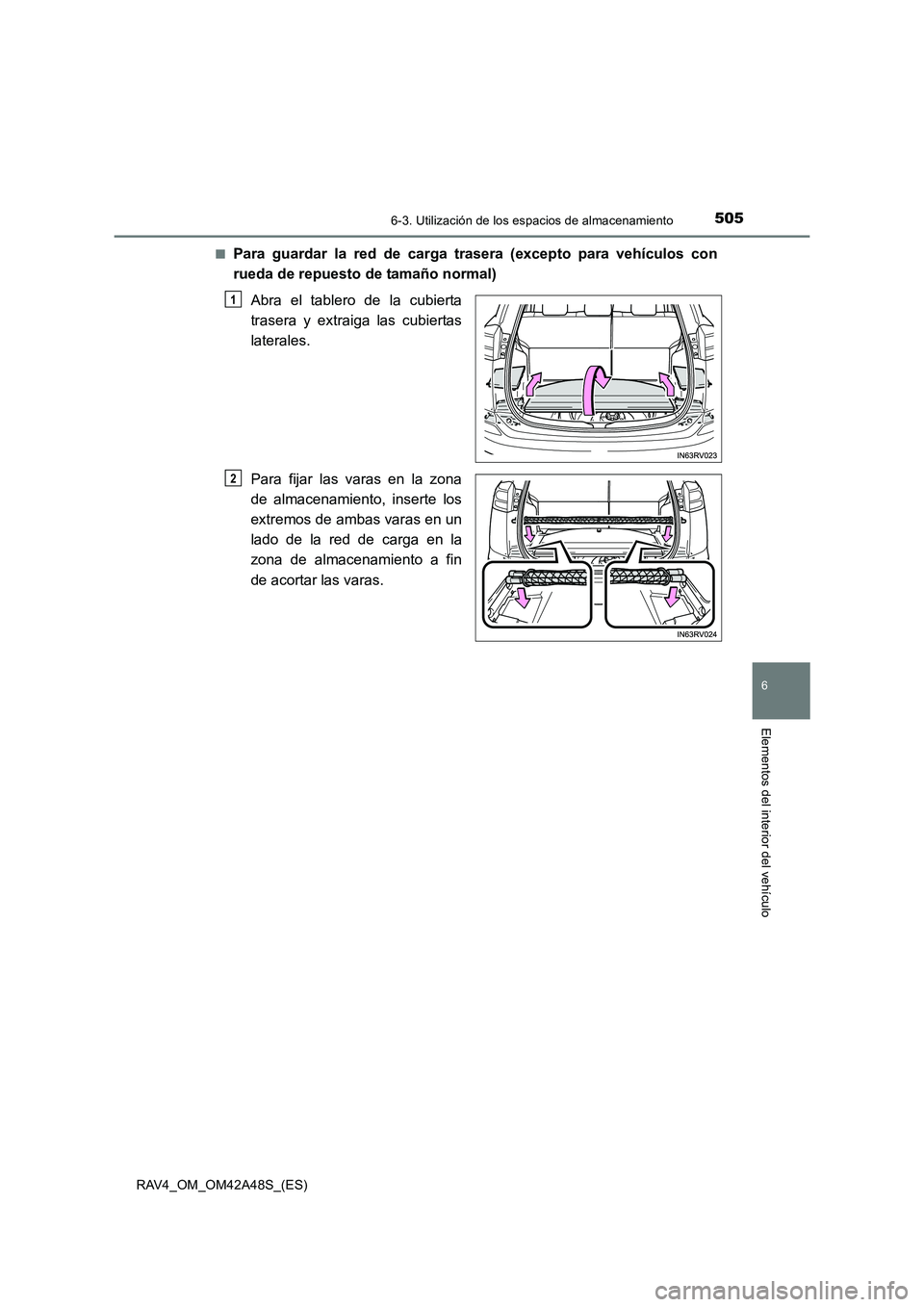

Page 505 of 752

5056-3. Utilización de los espacios de almacenamiento
RAV4_OM_OM42A48S_(ES)
6
Elementos del interior del vehículo
■Para guardar la red de carga trasera (excepto para vehículos con
rueda de repuesto de tamaño normal)Abra el tablero de la cubierta
trasera y extraiga las cubiertas
laterales.
Para fijar las varas en la zona
de almacenamiento, inserte los
extremos de ambas varas en un
lado de la red de carga en la
zona de almacenamiento a fin
de acortar las varas.
1
2

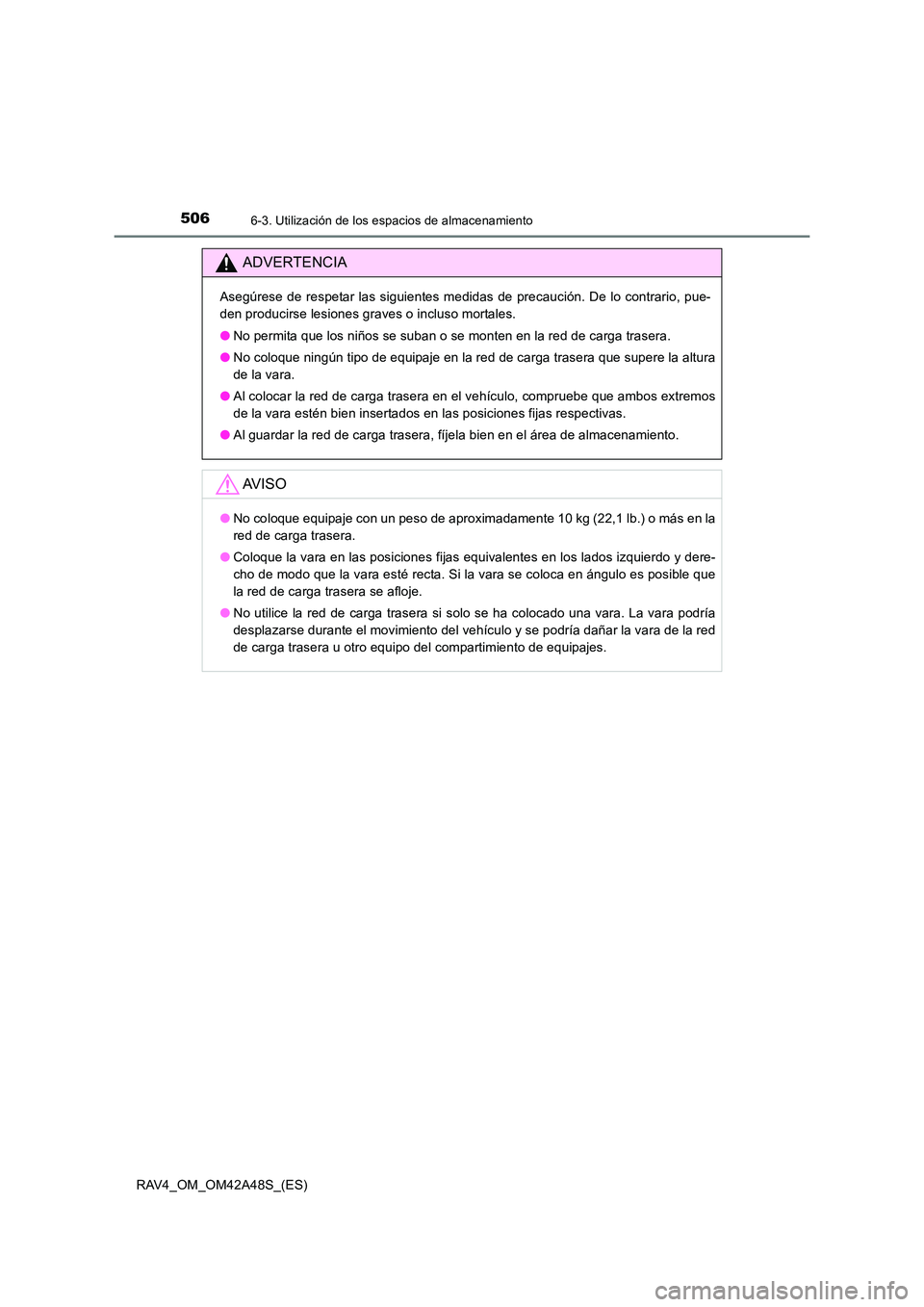

Page 506 of 752

506
RAV4_OM_OM42A48S_(ES)
6-3. Utilización de los espacios de almacenamiento
ADVERTENCIA
Asegúrese de respetar las siguientes medidas de precaución. De lo contrario, pue-
den producirse lesiones graves o incluso mortales.
●No permita que los niños se suban o se monten en la red de carga trasera.
● No coloque ningún tipo de equipaje en la red de carga trasera que supere la altura
de la vara.
● Al colocar la red de carga trasera en el vehículo, compruebe que ambos extremos
de la vara estén bien insertados en las posiciones fijas respectivas.
● Al guardar la red de carga trasera, fíjela bien en el área de almacenamiento.
AV I S O
●No coloque equipaje con un peso de aproximadamente 10 kg (22,1 lb.) o más en la
red de carga trasera.
● Coloque la vara en las posiciones fijas equivalentes en los lados izquierdo y dere-
cho de modo que la vara esté recta. Si la vara se coloca en ángulo es posible que
la red de carga trasera se afloje.
● No utilice la red de carga trasera si solo se ha colocado una vara. La vara podría
desplazarse durante el movimiento del vehículo y se podría dañar la vara de la red
de carga trasera u otro equipo del compartimiento de equipajes.

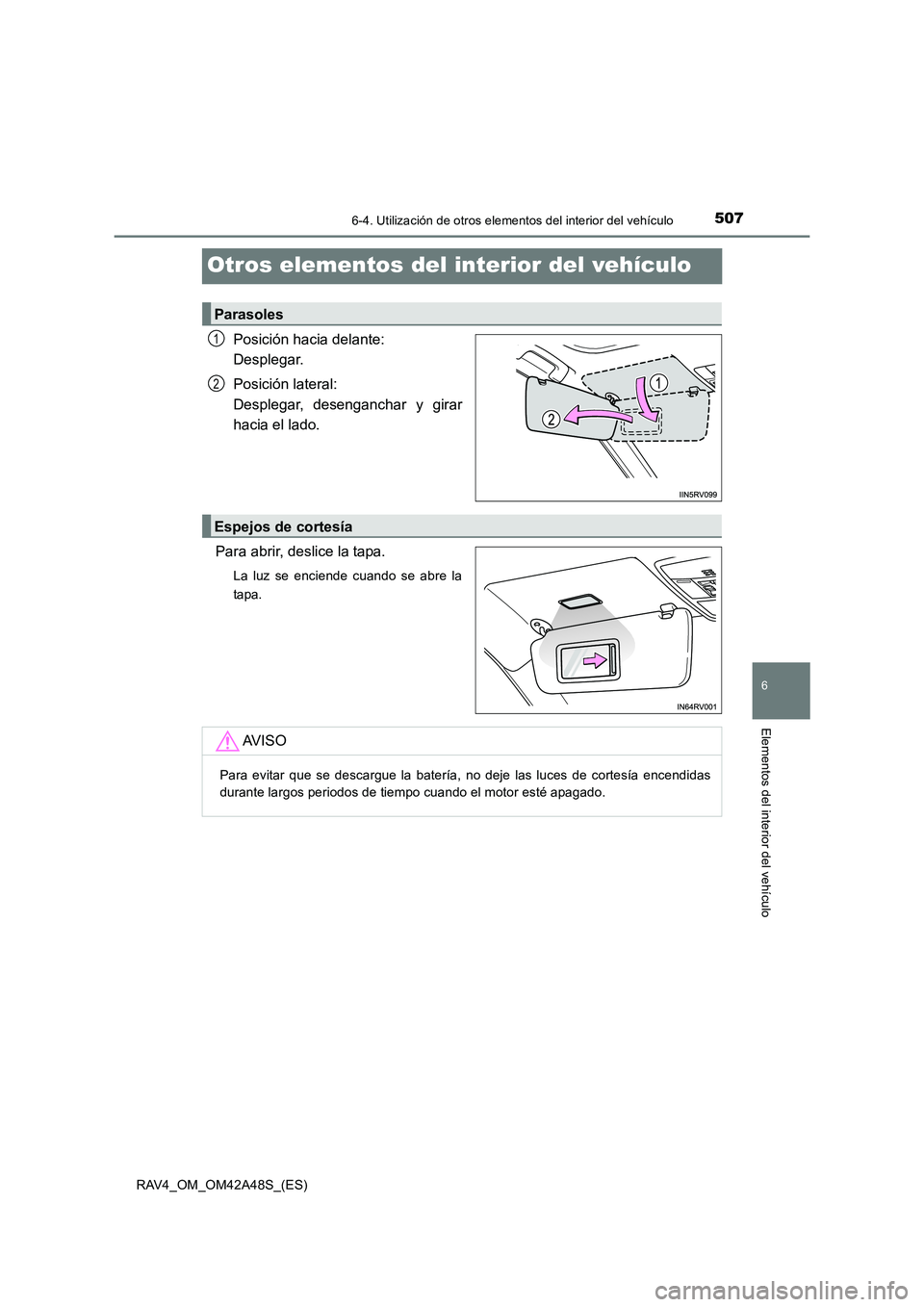

Page 507 of 752

5076-4. Utilización de otros elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)
6
Elementos del interior del vehículo
Otros elementos del interior del vehículo
Posición hacia delante:
Desplegar.
Posición lateral:
Desplegar, desenganchar y girar
hacia el lado.
Para abrir, deslice la tapa.
La luz se enciende cuando se abre la
tapa.
Parasoles
1
2
Espejos de cortesía
AV I S O
Para evitar que se descargue la batería, no deje las luces de cortesía encendidas
durante largos periodos de tiempo cuando el motor esté apagado.

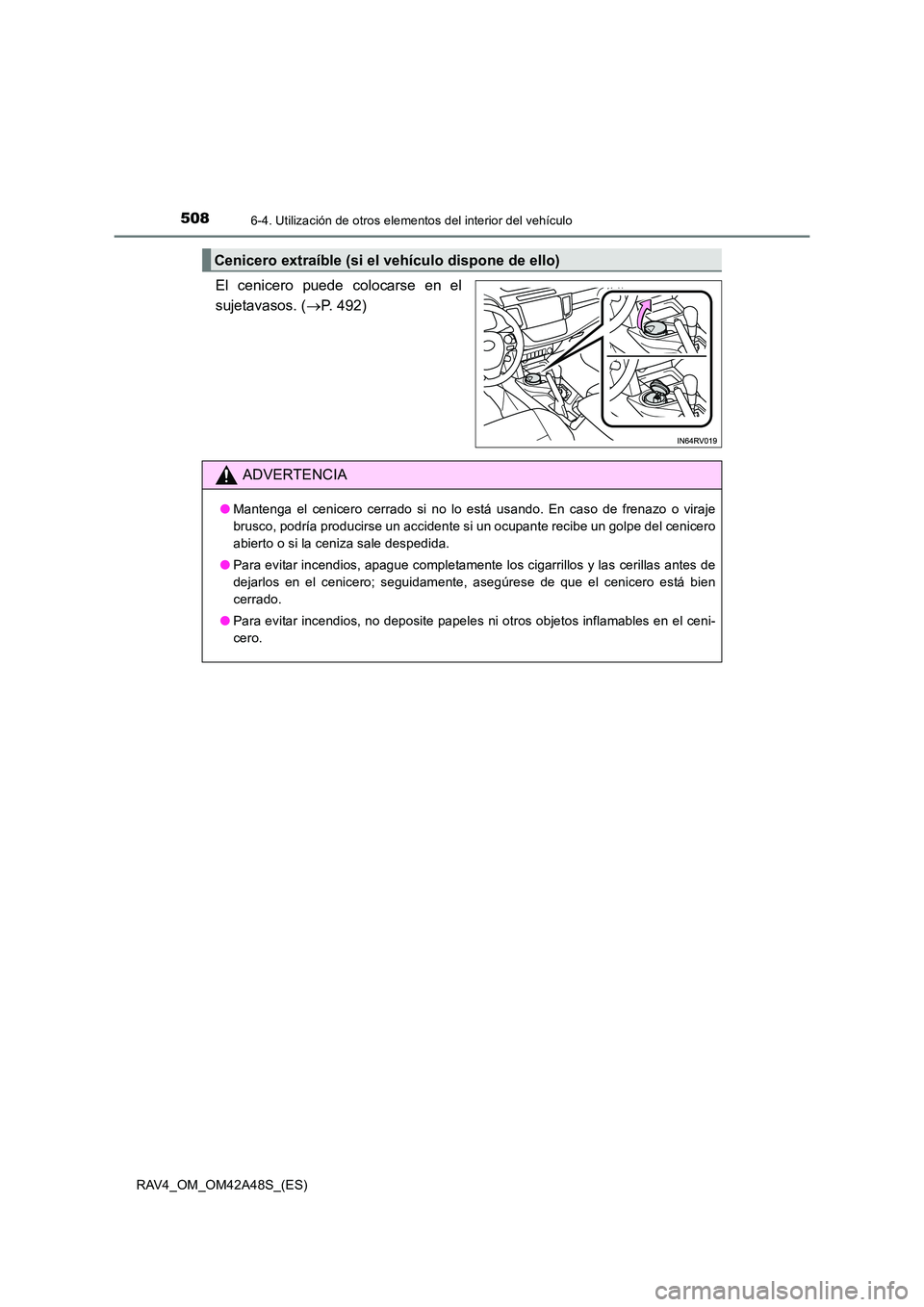

Page 508 of 752

5086-4. Utilización de otros elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)
El cenicero puede colocarse en el
sujetavasos. (→P. 492)
Cenicero extraíble (si el vehículo dispone de ello)
ADVERTENCIA
● Mantenga el cenicero cerrado si no lo está usando. En caso de frenazo o viraje
brusco, podría producirse un accidente si un ocupante recibe un golpe del cenicero
abierto o si la ceniza sale despedida.
● Para evitar incendios, apague completamente los cigarrillos y las cerillas antes de
dejarlos en el cenicero; seguidamente, asegúrese de que el cenicero está bien
cerrado.
● Para evitar incendios, no deposite papeles ni otros objetos inflamables en el ceni-
cero.
Page 509 of 752

5096-4. Utilización de otros elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)
6
Elementos del interior del vehículo
Utilícela como fuente de alimentación para aparatos eléctricos que usen
menos de 12 V CC/10 A (consumo de potencia de 120 W).
Al utilizar aparatos eléctricos, asegúrese de que el consumo de potencia de
todas las tomas de corriente conectadas no supere los 120 W.
Abra la tapa.
●Vehículos sin sistema inteligente de entrada y arranque:
Las tomas de corriente se pueden utilizar cuando el interruptor del motor está en la
posición “ACC” u “ON”.
Vehículos con sistema inteligente de entrada y arranque:
Las tomas de corriente se pueden utilizar cuando el interruptor del motor está en
modo ACCESSORY o IGNITION ON.
● Vehículos con sistema de parada y arranque: Cuando el motor vuelve a arrancar tras
haberse parado por la acción del sistema de parada y arranque, es posible que la
toma de corriente no funcione durante un determinado tiempo, pero no se trata de
una avería.
Tomas de corriente
XParte delantera XParte trasera
AV I S O
● Para evitar daños en las tomas de corriente, cierre las tapas de las tomas de
corriente cuando no las utilice.
Podrían penetrar objetos extraños o líquidos en las tomas de corriente y provocar
un cortocircuito.
● Para evitar que se descargue la batería, no utilice las tomas de corriente más
tiempo del necesario cuando el motor está apagado.

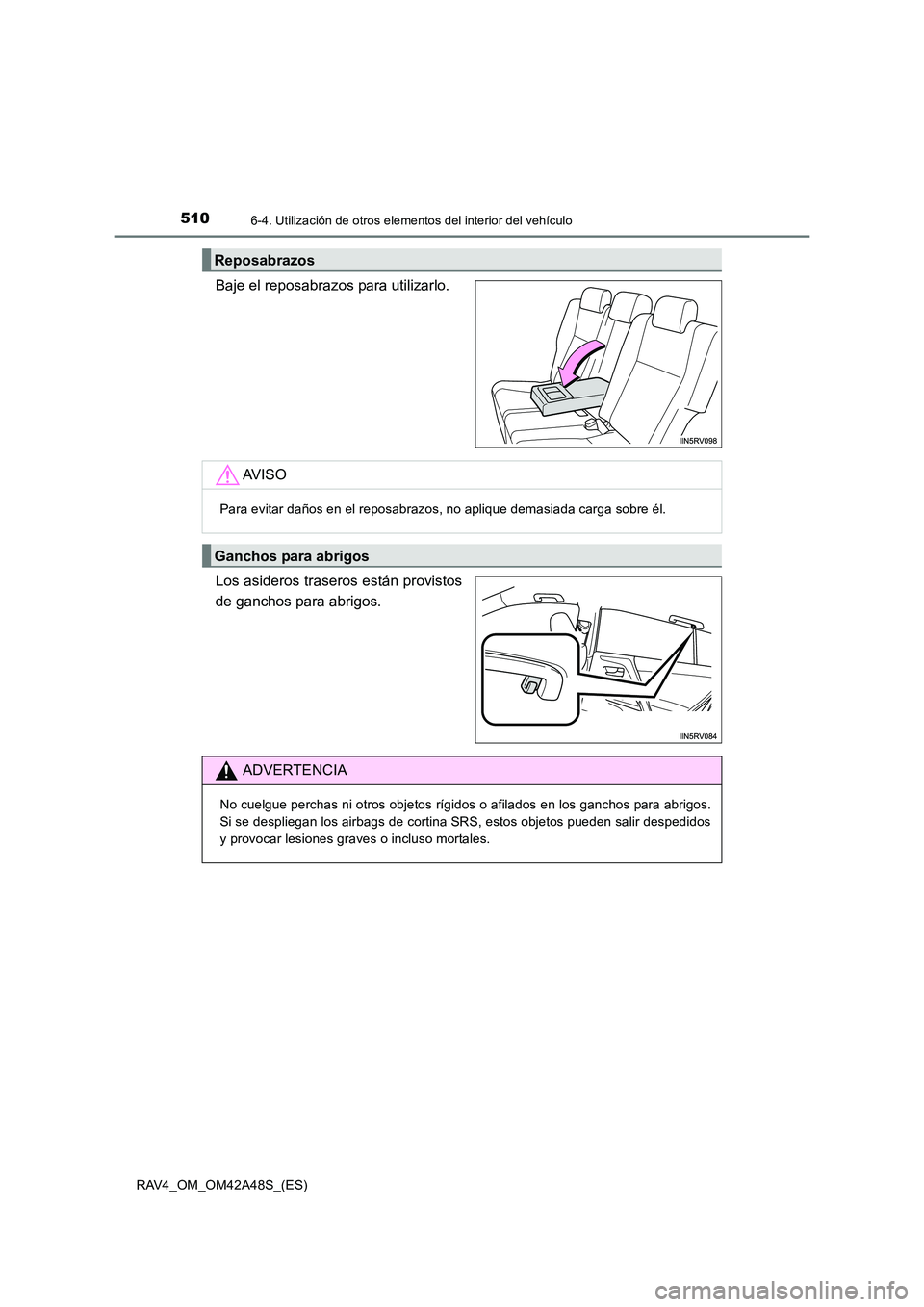

Page 510 of 752

5106-4. Utilización de otros elementos del interior del vehículo
RAV4_OM_OM42A48S_(ES)
Baje el reposabrazos para utilizarlo.
Los asideros traseros están provistos
de ganchos para abrigos.
Reposabrazos
AV I S O
Para evitar daños en el reposabrazos, no aplique demasiada carga sobre él.
Ganchos para abrigos
ADVERTENCIA
No cuelgue perchas ni otros objetos rígidos o afilados en los ganchos para abrigos.
Si se despliegan los airbags de cortina SRS, estos objetos pueden salir despedidos
y provocar lesiones graves o incluso mortales.
