TOYOTA RAV4 2016 Manuale duso (in Italian)

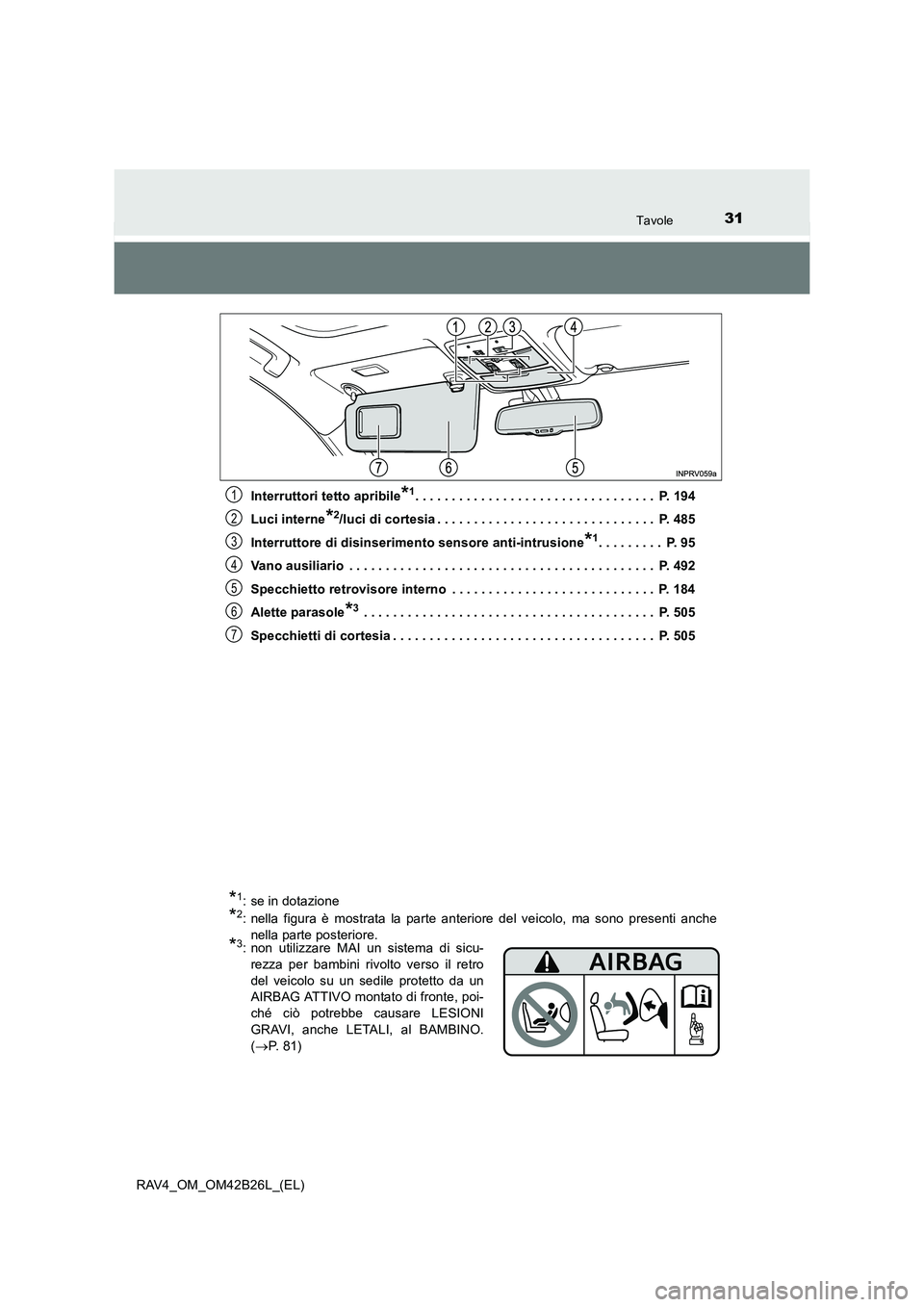

31Tavole
RAV4_OM_OM42B26L_(EL)Interruttori tetto apribile
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 194
Luci interne
*2/luci di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 485
Interruttore di disinserimento sensore anti-intrusione
*1. . . . . . . . . P. 95
Vano ausiliario . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 492
Specchietto retrovisore interno . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 184
Alette parasole
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 505
Specchietti di cortesia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 505
1
2
3
*1: se in dotazione
*2: nella figura è mostrata la parte anteriore del veicolo, ma sono presenti anche nella parte posteriore.
*3: non utilizzare MAI un sistema di sicu-rezza per bambini rivolto verso il retro
del veicolo su un sedile protetto da un
AIRBAG ATTIVO montato di fronte, poi-
ché ciò potrebbe causare LESIONI
GRAVI, anche LETALI, al BAMBINO.
(→ P. 81)
4
5
6
7

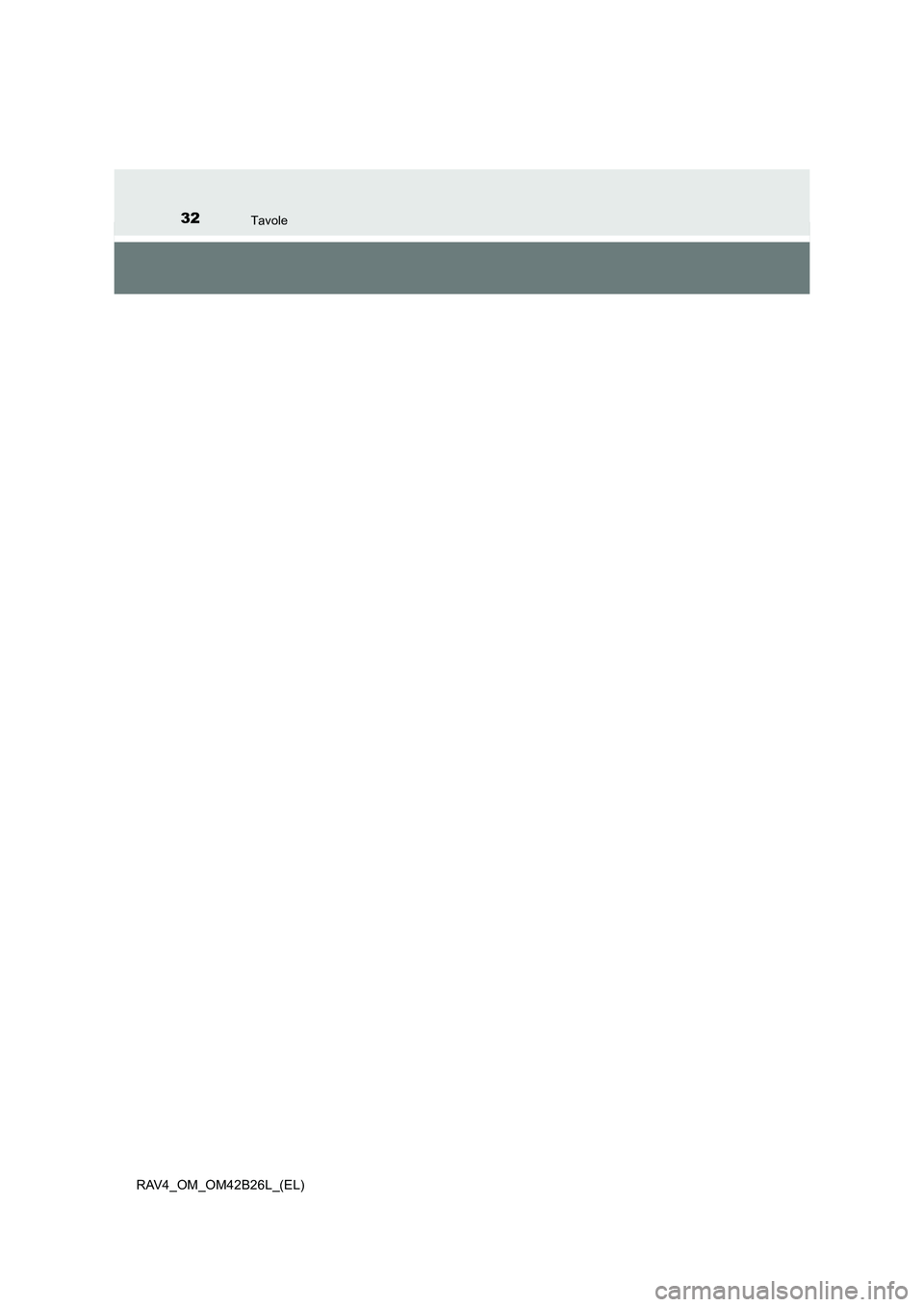

32Tavole
RAV4_OM_OM42B26L_(EL)

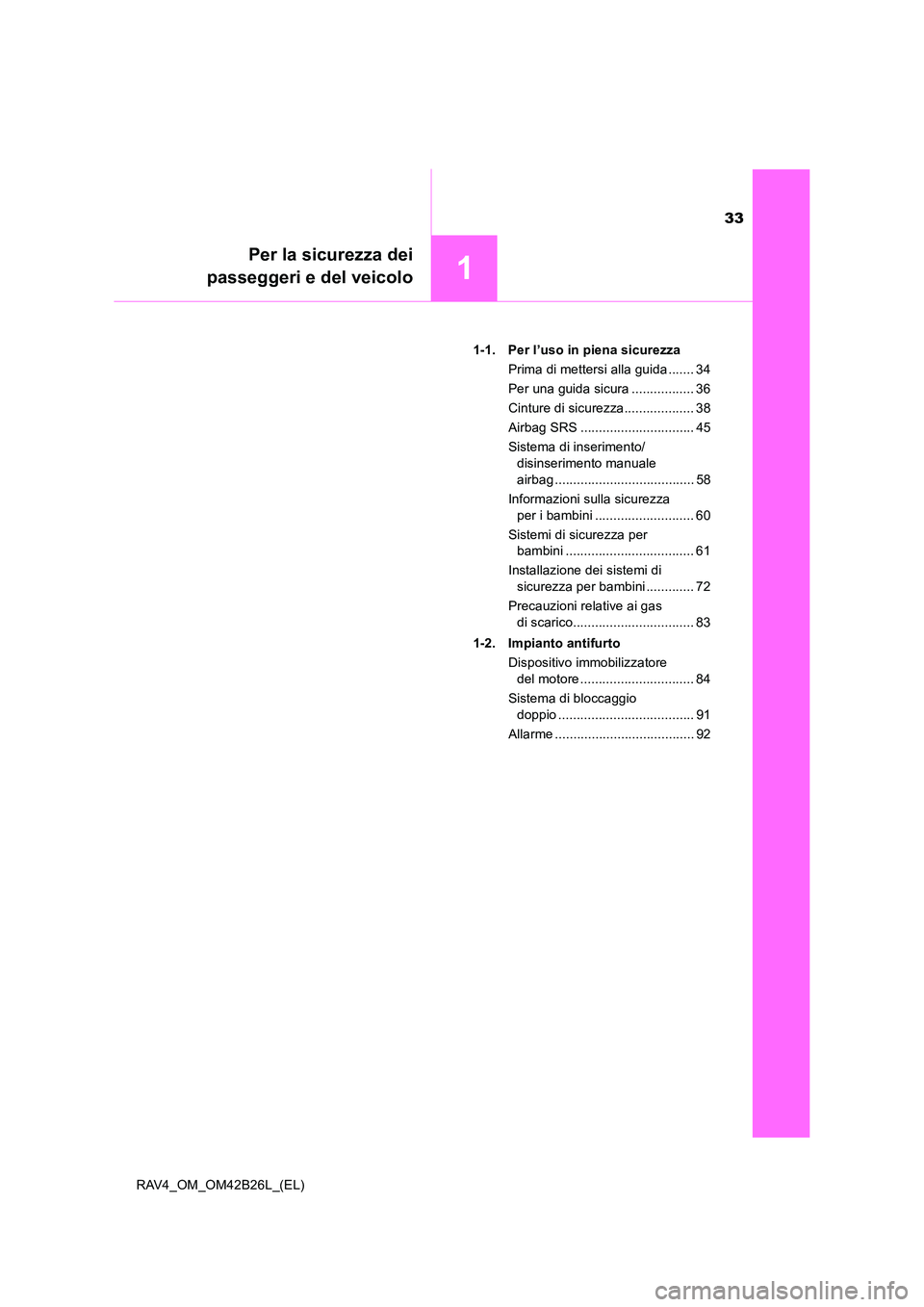

33
1
Per la sicurezza dei
passeggeri e del veicolo
RAV4_OM_OM42B26L_(EL) 1-1. Per l’uso in piena sicurezza
Prima di mettersi alla guida ....... 34
Per una guida sicura ................. 36
Cinture di sicurezza................... 38
Airbag SRS ............................... 45
Sistema di inserimento/ disinserimento manuale
airbag ...................................... 58
Informazioni sulla sicurezza per i bambini ........................... 60
Sistemi di sicurezza per bambini ................................... 61
Installazione dei sistemi di sicurezza per bambini ............. 72
Precauzioni relative ai gas di scarico................................. 83
1-2. Impianto antifurto Dispositivo immobilizzatore del motore ............................... 84
Sistema di bloccaggio doppio ..................................... 91
Allarme ...................................... 92

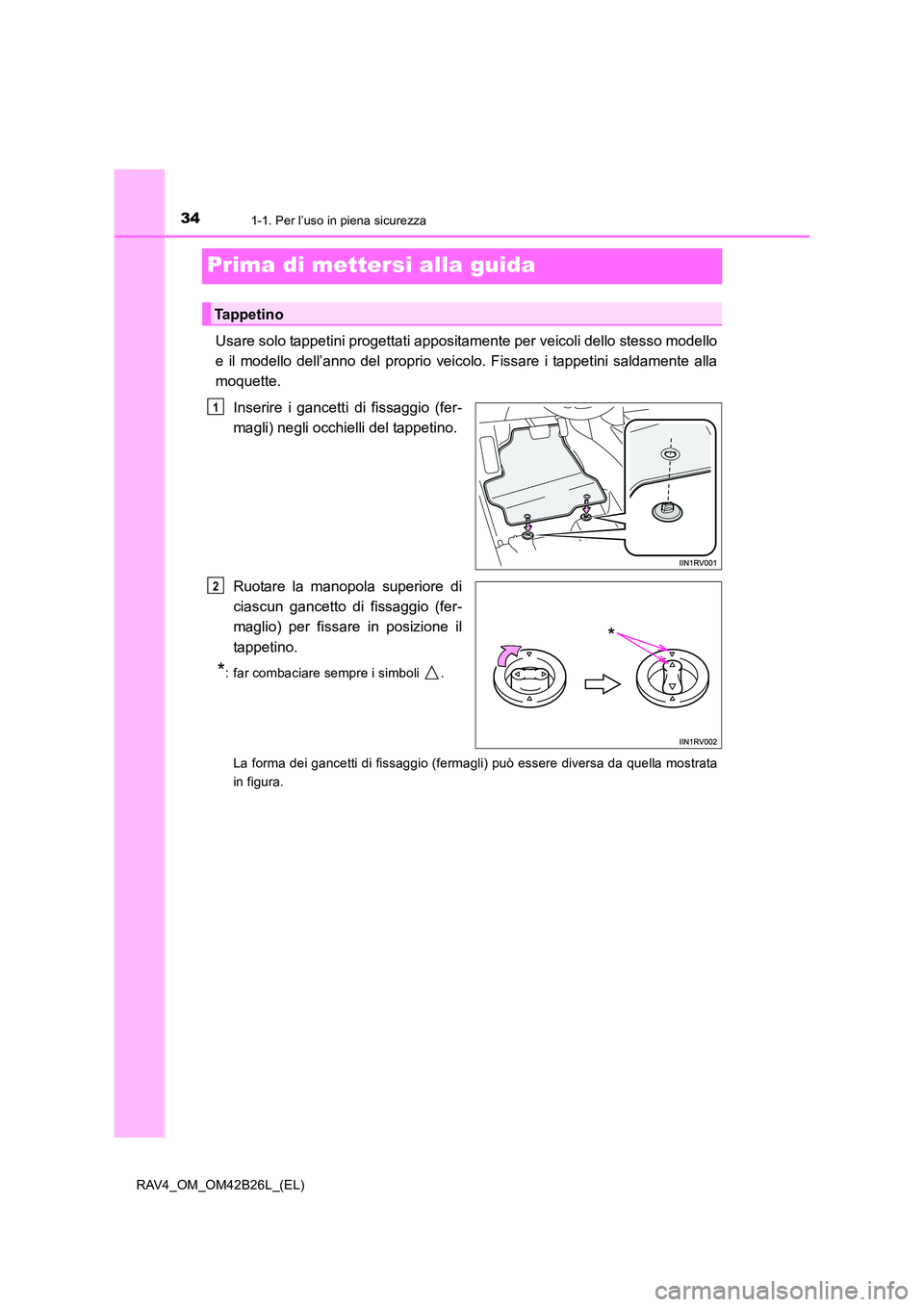

341-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Prima di mettersi alla guida
Usare solo tappetini progettati appositamente per veicoli dello stesso modello
e il modello dell’anno del proprio veicolo. Fissare i tappetini saldamente alla
moquette.Inserire i gancetti di fissaggio (fer-
magli) negli occhielli del tappetino.
Ruotare la manopola superiore di
ciascun gancetto di fissaggio (fer-
maglio) per fissare in posizione il
tappetino.
*: far combaciare sempre i simboli .
La forma dei gancetti di fissaggio (fermagli) può essere diversa da quella mostrata
in figura.
Ta p p e t i n o
1
*
2

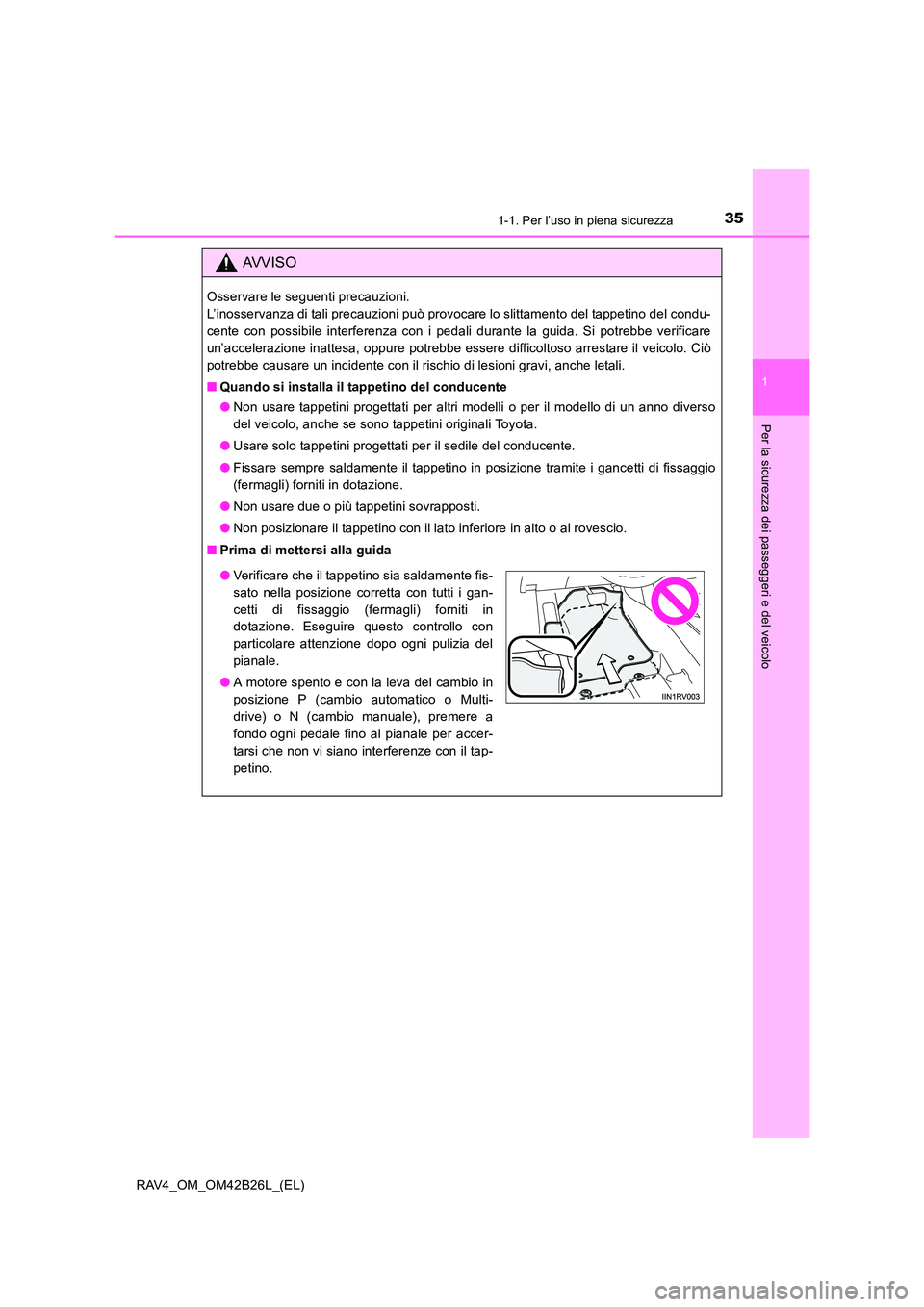

351-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può provocare lo slittamento del tappetino del condu-
cente con possibile interferenza con i pedali durante la guida. Si potrebbe verificare
un’accelerazione inattesa, oppure potrebbe essere difficoltoso arrestare il veicolo. Ciò
potrebbe causare un incidente con il rischio di lesioni gravi, anche letali.
■Quando si installa il tappetino del conducente
●Non usare tappetini progettati per altri modelli o per il modello di un anno diverso
del veicolo, anche se sono tappetini originali Toyota.
● Usare solo tappetini progettati per il sedile del conducente.
● Fissare sempre saldamente il tappetino in posizione tramite i gancetti di fissaggio
(fermagli) forniti in dotazione.
● Non usare due o più tappetini sovrapposti.
● Non posizionare il tappetino con il lato inferiore in alto o al rovescio.
■ Prima di mettersi alla guida
●Verificare che il tappetino sia saldamente fis-
sato nella posizione corretta con tutti i gan-
cetti di fissaggio (fermagli) forniti in
dotazione. Eseguire questo controllo con
particolare attenzione dopo ogni pulizia del
pianale.
● A motore spento e con la leva del cambio in
posizione P (cambio automatico o Multi-
drive) o N (cambio manuale), premere a
fondo ogni pedale fino al pianale per accer-
tarsi che non vi siano interferenze con il tap-
petino.

361-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Per una guida sicura
Regolare l’angolazione dello schie-
nale in modo da sedere in posi-
zione eretta e poter guidare senza
protendersi in avanti. (→P. 174)
Regolare il sedile in modo da poter
premere a fondo i pedali e impu-
gnare il volante con i gomiti legger-
mente piegati. ( →P. 174)
Bloccare il poggiatesta con il centro il più vicino possibile all’estremità
superiore delle orecchie. ( →P. 179)
Indossare correttamente la cintura di sicurezza. ( →P. 38)
Prima di partire, verificare sempre che tutti gli occupanti indossino le cinture
di sicurezza. ( →P. 38)
Utilizzare un sistema di sicurezza per bambini appropriato finché il bambino
non sarà diventato abbastanza grande da poter utilizzare adeguatamente la
cintura di sicurezza del veicolo. ( →P. 61)
Per una guida sicura, regolare nel modo migliore la posizione del sedile
e dello specchietto prima di partire.
Postura di guida corretta
1
2
Uso corretto delle cinture di sicurezza
3
4

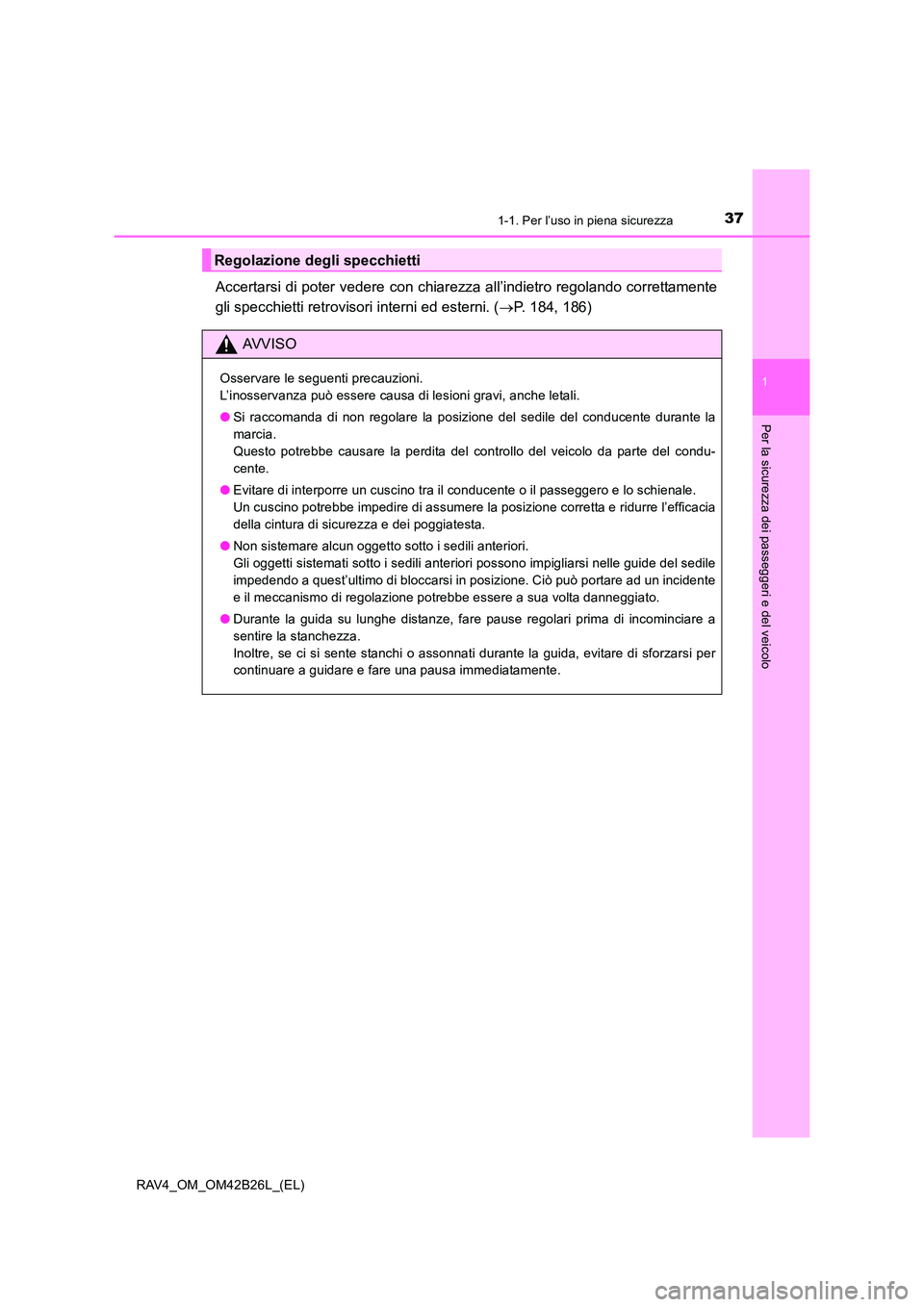

371-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Accertarsi di poter vedere con chiarezza all’indietro regolando correttamente
gli specchietti retrovisori interni ed esterni. (→P. 184, 186)
Regolazione degli specchietti
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni gravi, anche letali.
● Si raccomanda di non regolare la posizione del sedile del conducente durante la
marcia.
Questo potrebbe causare la perdita del controllo del veicolo da parte del condu-
cente.
● Evitare di interporre un cuscino tra il conducente o il passeggero e lo schienale.
Un cuscino potrebbe impedire di assumere la posizione corretta e ridurre l’efficacia
della cintura di sicurezza e dei poggiatesta.
● Non sistemare alcun oggetto sotto i sedili anteriori.
Gli oggetti sistemati sotto i sedili anteriori possono impigliarsi nelle guide del sedile
impedendo a quest’ultimo di bloccarsi in posizione. Ciò può portare ad un incidente
e il meccanismo di regolazione potrebbe essere a sua volta danneggiato.
● Durante la guida su lunghe distanze, fare pause regolari prima di incominciare a
sentire la stanchezza.
Inoltre, se ci si sente stanchi o assonnati durante la guida, evitare di sforzarsi per
continuare a guidare e fare una pausa immediatamente.

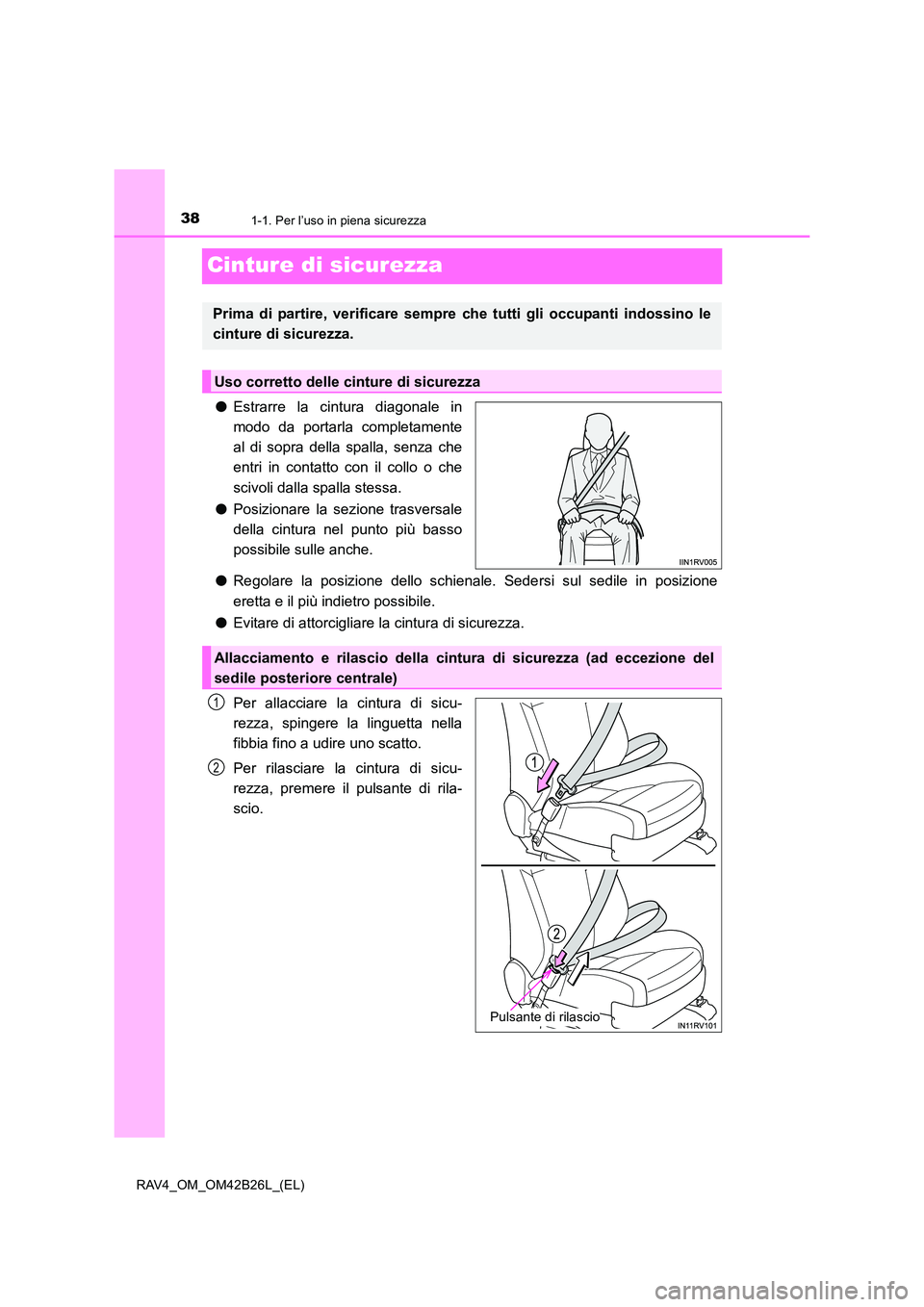

381-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Cinture di sicurezza
●Estrarre la cintura diagonale in
modo da portarla completamente
al di sopra della spalla, senza che
entri in contatto con il collo o che
scivoli dalla spalla stessa.
● Posizionare la sezione trasversale
della cintura nel punto più basso
possibile sulle anche.
● Regolare la posizione dello schienale. Sedersi sul sedile in posizione
eretta e il più indietro possibile.
● Evitare di attorcigliare la cintura di sicurezza.
Per allacciare la cintura di sicu-
rezza, spingere la linguetta nella
fibbia fino a udire uno scatto.
Per rilasciare la cintura di sicu-
rezza, premere il pulsante di rila-
scio.
Prima di partire, verificare sempre che tutti gli occupanti indossino le
cinture di sicurezza.
Uso corretto delle cinture di sicurezza
Allacciamento e rilascio della cintura di sicurezza (ad eccezione del
sedile posteriore centrale)
Pulsante di rilascio
1
2

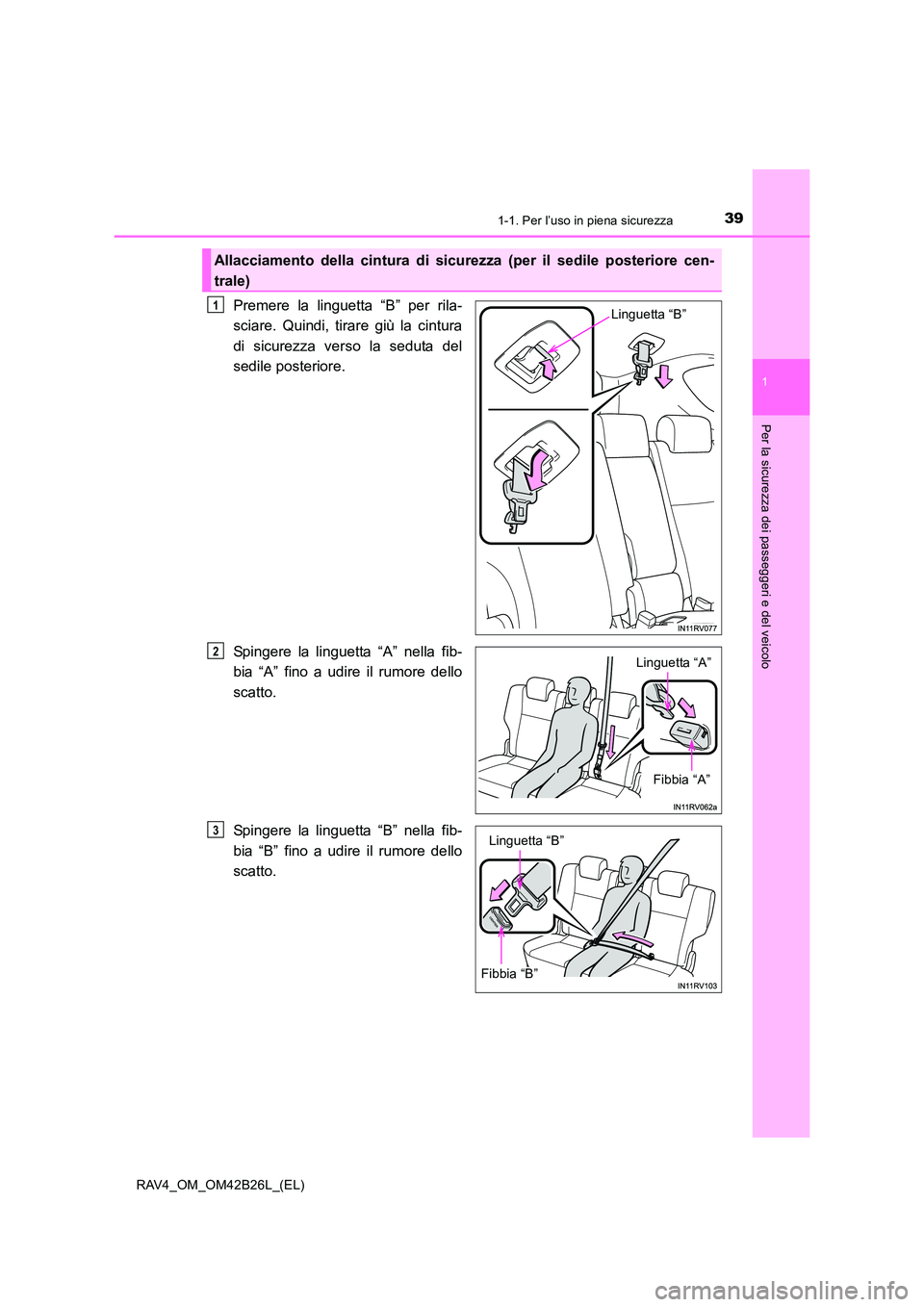

391-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Premere la linguetta “B” per rila-
sciare. Quindi, tirare giù la cintura
di sicurezza verso la seduta del
sedile posteriore.
Spingere la linguetta “A” nella fib-
bia “A” fino a udire il rumore dello
scatto.
Spingere la linguetta “B” nella fib-
bia “B” fino a udire il rumore dello
scatto.
Allacciamento della cintura di sicurezza (per il sedile posteriore cen-
trale)
Linguetta “B”1
Linguetta “A”
Fibbia “A”
2
Fibbia “B”
Linguetta “B”3

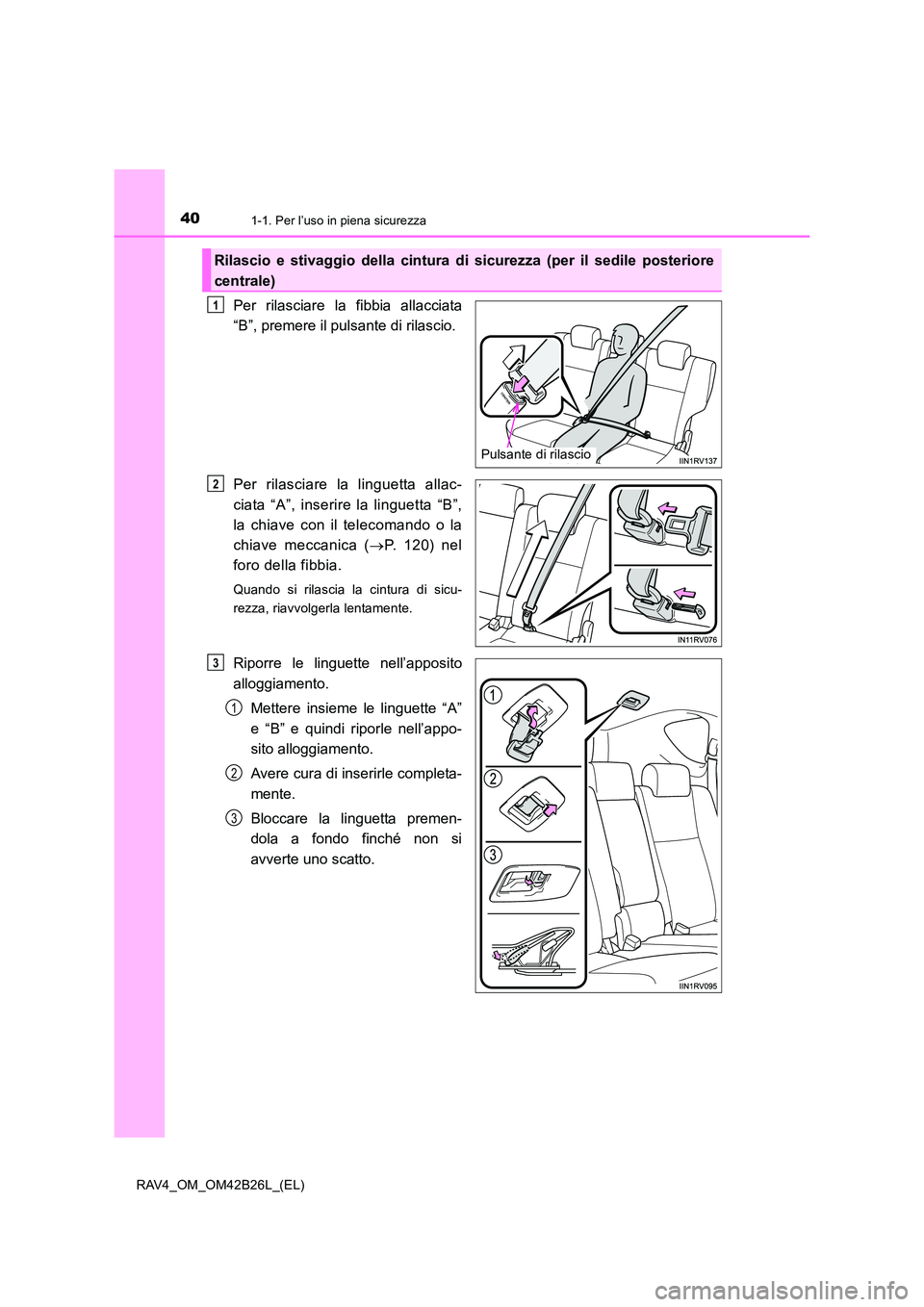

401-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Per rilasciare la fibbia allacciata
“B”, premere il pulsante di rilascio.
Per rilasciare la linguetta allac-
ciata “A”, inserire la linguetta “B”,
la chiave con il telecomando o la
chiave meccanica (→P. 120) nel
foro della fibbia.
Quando si rilascia la cintura di sicu-
rezza, riavvolgerla lentamente.
Riporre le linguette nell’apposito
alloggiamento.
Mettere insieme le linguette “A”
e “B” e quindi riporle nell’appo-
sito alloggiamento.
Avere cura di inserirle completa-
mente.
Bloccare la linguetta premen-
dola a fondo finché non si
avverte uno scatto.
Rilascio e stivaggio della cintura di sicurezza (per il sedile posteriore
centrale)
Pulsante di rilascio
1
2
3
1
2
3
