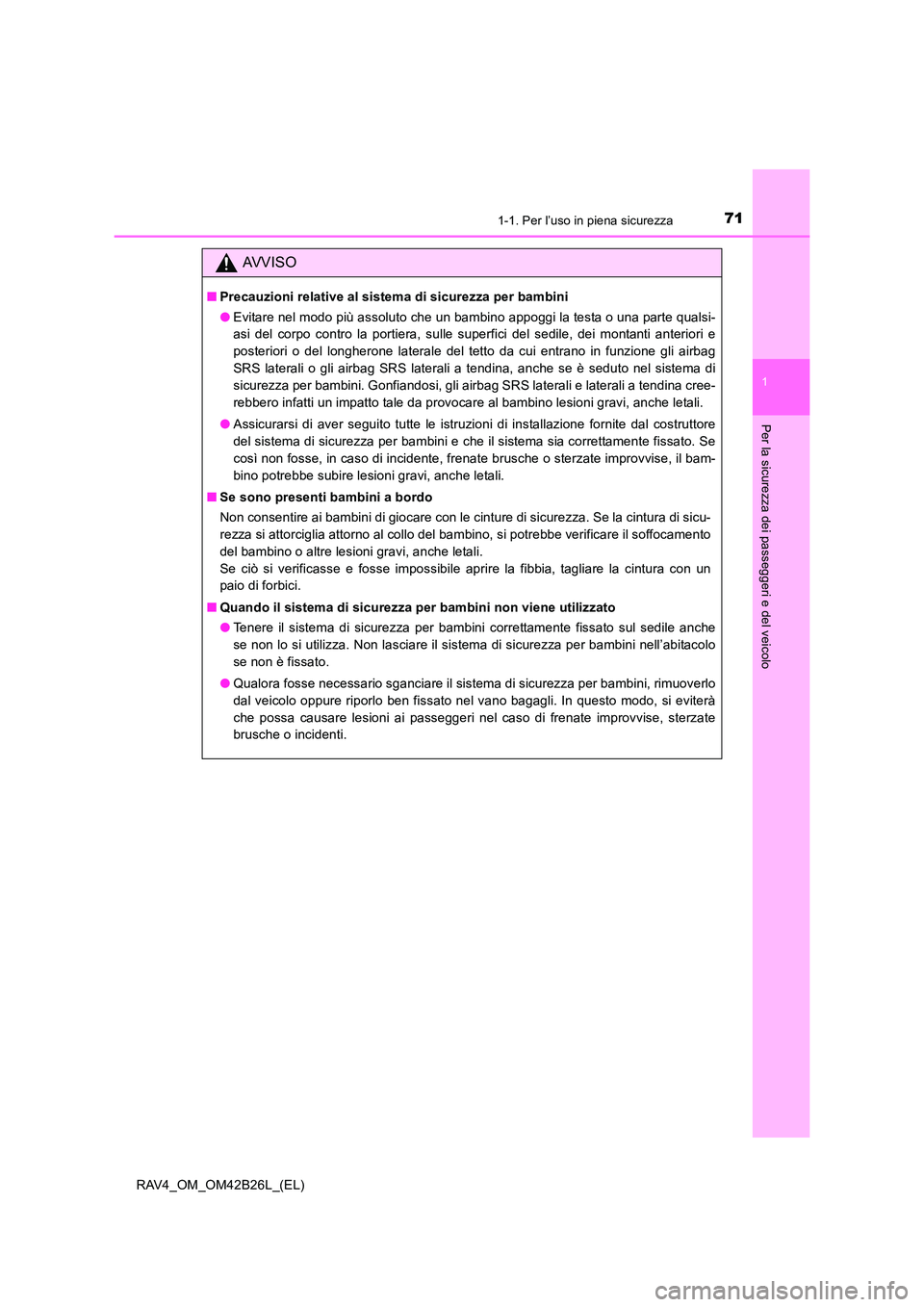

711-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
AVVISO
■Precauzioni relative al sistema di sicurezza per bambini
●Evitare nel modo più assoluto che un bambino appoggi la testa o una parte qualsi-
asi del corpo contro la portiera, sulle superfici del sedile, dei montanti anteriori e
posteriori o del longherone laterale del tetto da cui entrano in funzione gli airbag
SRS laterali o gli airbag SRS laterali a tendina, anche se è seduto nel sistema di
sicurezza per bambini. Gonfiandosi, gli airbag SRS laterali e laterali a tendina cree-
rebbero infatti un impatto tale da provocare al bambino lesioni gravi, anche letali.
● Assicurarsi di aver seguito tutte le istruzioni di installazione fornite dal costruttore
del sistema di sicurezza per bambini e che il sistema sia correttamente fissato. Se
così non fosse, in caso di incidente, frenate brusche o sterzate improvvise, il bam-
bino potrebbe subire lesioni gravi, anche letali.
■ Se sono presenti bambini a bordo
Non consentire ai bambini di giocare con le cinture di sicurezza. Se la cintura di sicu-
rezza si attorciglia attorno al collo del bambino, si potrebbe verificare il soffocamento
del bambino o altre lesioni gravi, anche letali.
Se ciò si verificasse e fosse impossibile aprire la fibbia, tagliare la cintura con un
paio di forbici.
■ Quando il sistema di sicurezza per bambini non viene utilizzato
●Tenere il sistema di sicurezza per bambini correttamente fissato sul sedile anche
se non lo si utilizza. Non lasciare il sistema di sicurezza per bambini nell’abitacolo
se non è fissato.
● Qualora fosse necessario sganciare il sistema di sicurezza per bambini, rimuoverlo
dal veicolo oppure riporlo ben fissato nel vano bagagli. In questo modo, si eviterà
che possa causare lesioni ai passeggeri nel caso di frenate improvvise, sterzate
brusche o incidenti.

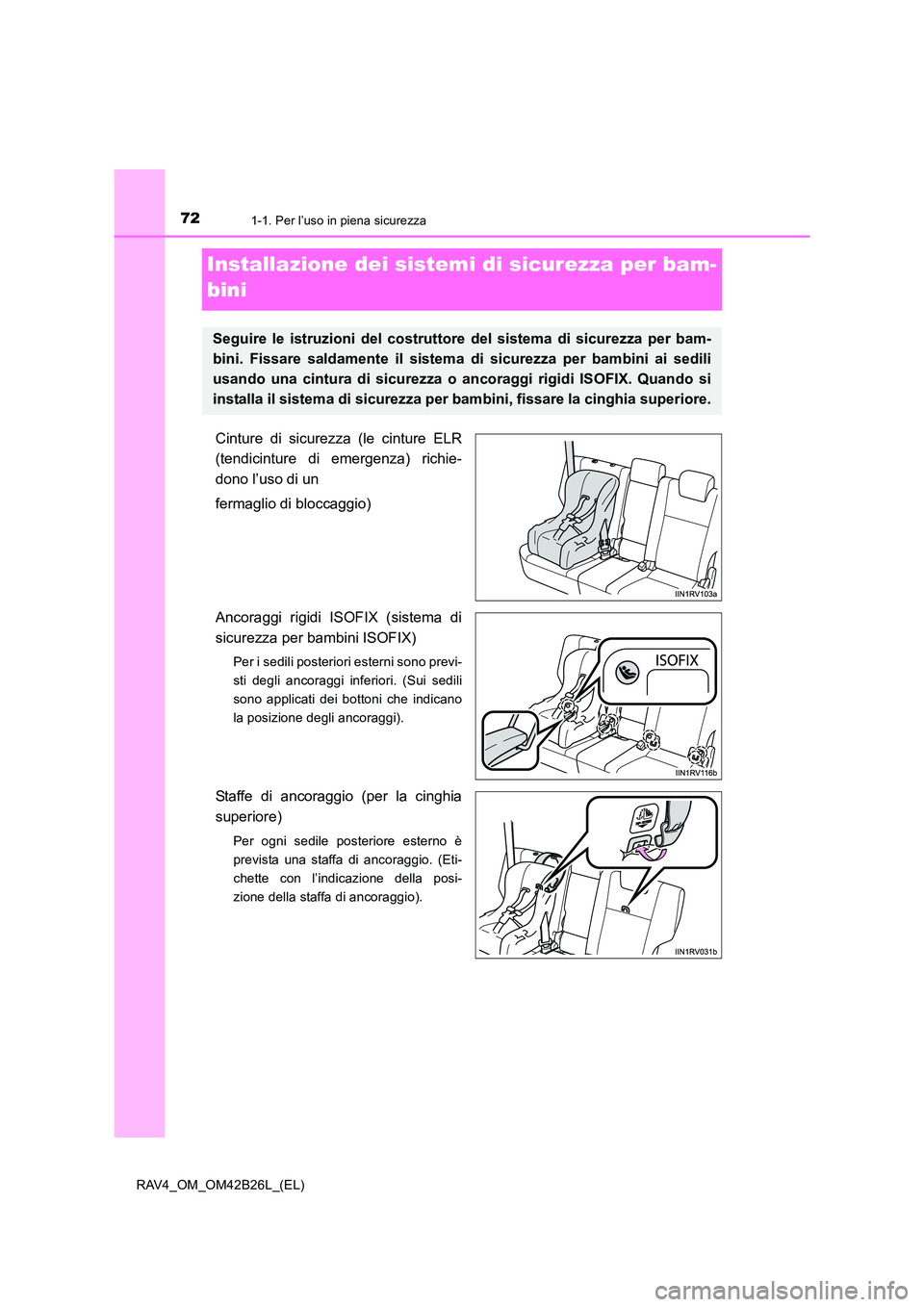

721-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Installazione dei sistemi di sicurezza per bam-
bini
Cinture di sicurezza (le cinture ELR
(tendicinture di emergenza) richie-
dono l’uso di un
fermaglio di bloccaggio)
Ancoraggi rigidi ISOFIX (sistema di
sicurezza per bambini ISOFIX)
Per i sedili posteriori esterni sono previ-
sti degli ancoraggi inferiori. (Sui sedili
sono applicati dei bottoni che indicano
la posizione degli ancoraggi).
Staffe di ancoraggio (per la cinghia
superiore)
Per ogni sedile posteriore esterno è
prevista una staffa di ancoraggio. (Eti-
chette con l’indicazione della posi-
zione della staffa di ancoraggio).
Seguire le istruzioni del costruttore del sistema di sicurezza per bam-
bini. Fissare saldamente il sistema di sicurezza per bambini ai sedili
usando una cintura di sicurezza o ancoraggi rigidi ISOFIX. Quando si
installa il sistema di sicurezza per bambini, fissare la cinghia superiore.

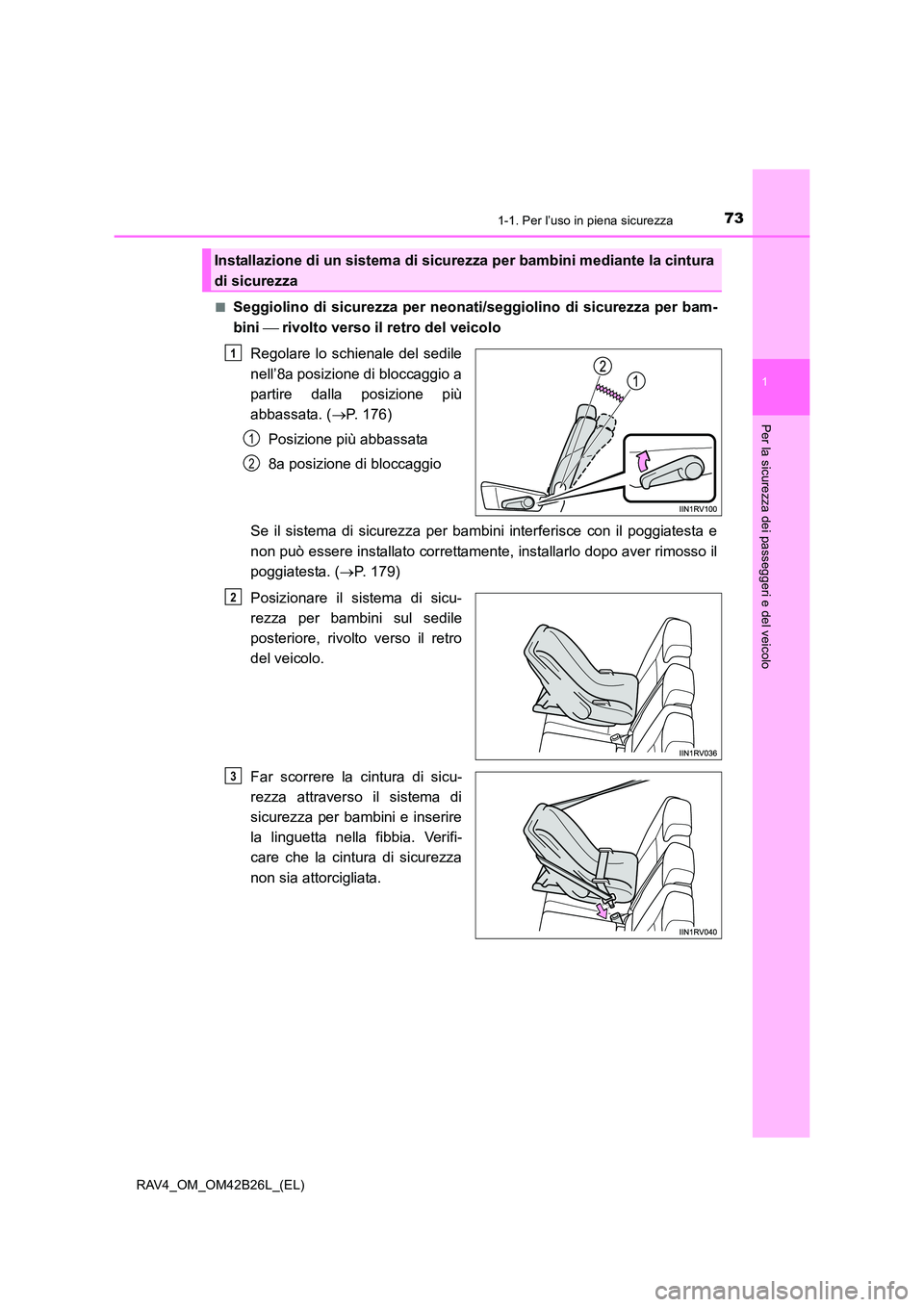

731-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
■Seggiolino di sicurezza per neonati/seggiolino di sicurezza per bam-
bini  rivolto verso il retro del veicolo
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più
abbassata. ( →P. 176)
Posizione più abbassata
8a posizione di bloccaggio
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e
non può essere installato correttamente, installarlo dopo aver rimosso il
poggiatesta. ( →P. 179)
Posizionare il sistema di sicu-
rezza per bambini sul sedile
posteriore, rivolto verso il retro
del veicolo.
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verifi-
care che la cintura di sicurezza
non sia attorcigliata.
Installazione di un sistema di sicurezza per bambini mediante la cintura
di sicurezza
1
1
2
2
3

741-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Posizionare un fermaglio di
bloccaggio vicino alla linguetta
della cintura diagonale e tra-
sversale inserendo nelle aper-
ture del fermaglio di bloccaggio
le sezioni addominale e diago-
nale della cinghia. Riallacciare
la cintura di sicurezza. Se la cin-
tura risulta lenta, sbloccare la
fibbia e reinstallare il fermaglio
di bloccaggio.
■Seggiolino di sicurezza per bambini  rivolto nel senso di marcia
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più
abbassata. ( →P. 176)
Posizione più abbassata
8a posizione di bloccaggio
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e
non può essere installato correttamente, installarlo dopo aver rimosso il
poggiatesta. ( →P. 179)
Posizionare il sistema di sicu-
rezza per bambini sul sedile,
rivolto nel senso di marcia.
4
1
1
2
2

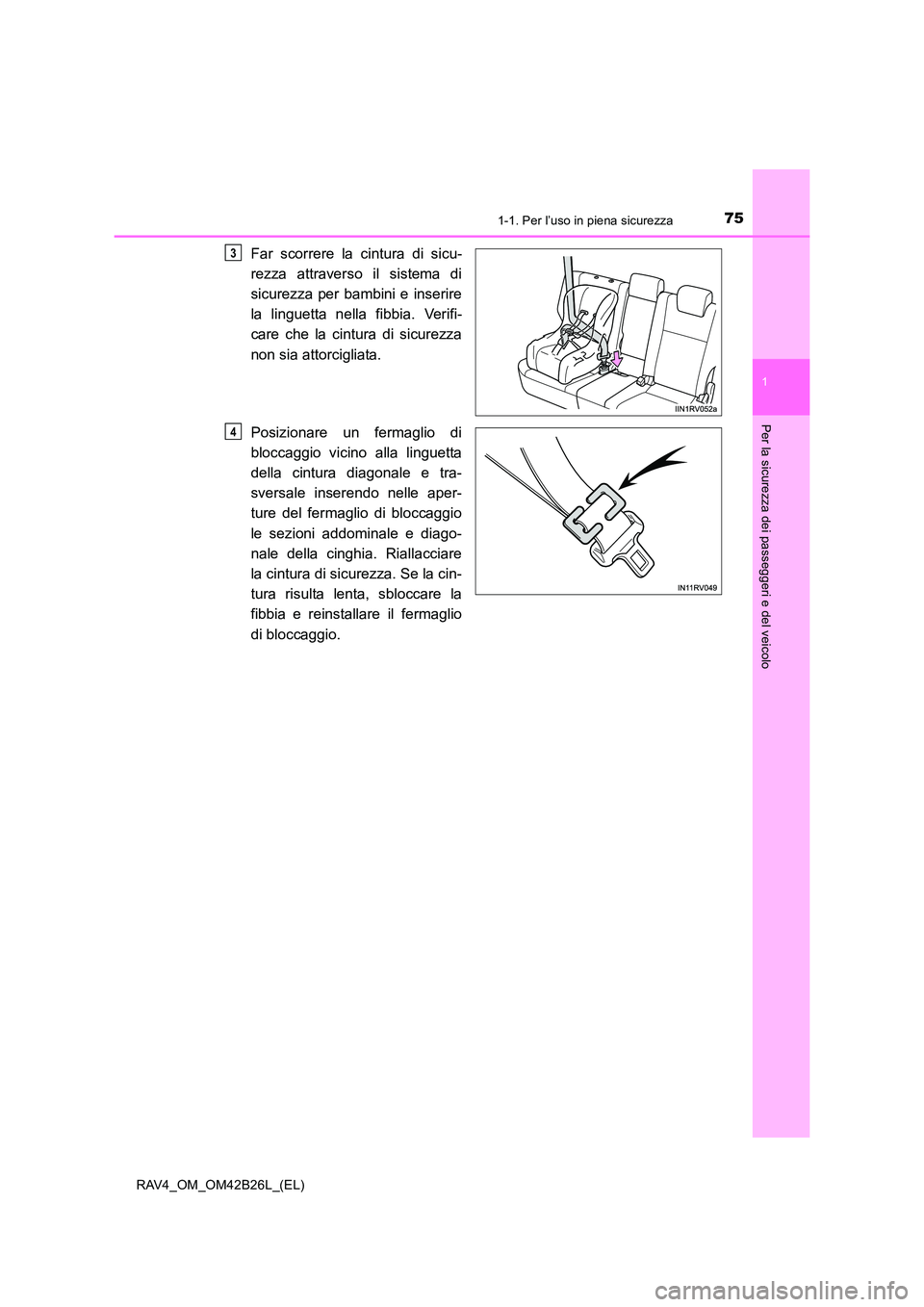

751-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verifi-
care che la cintura di sicurezza
non sia attorcigliata.
Posizionare un fermaglio di
bloccaggio vicino alla linguetta
della cintura diagonale e tra-
sversale inserendo nelle aper-
ture del fermaglio di bloccaggio
le sezioni addominale e diago-
nale della cinghia. Riallacciare
la cintura di sicurezza. Se la cin-
tura risulta lenta, sbloccare la
fibbia e reinstallare il fermaglio
di bloccaggio.3
4

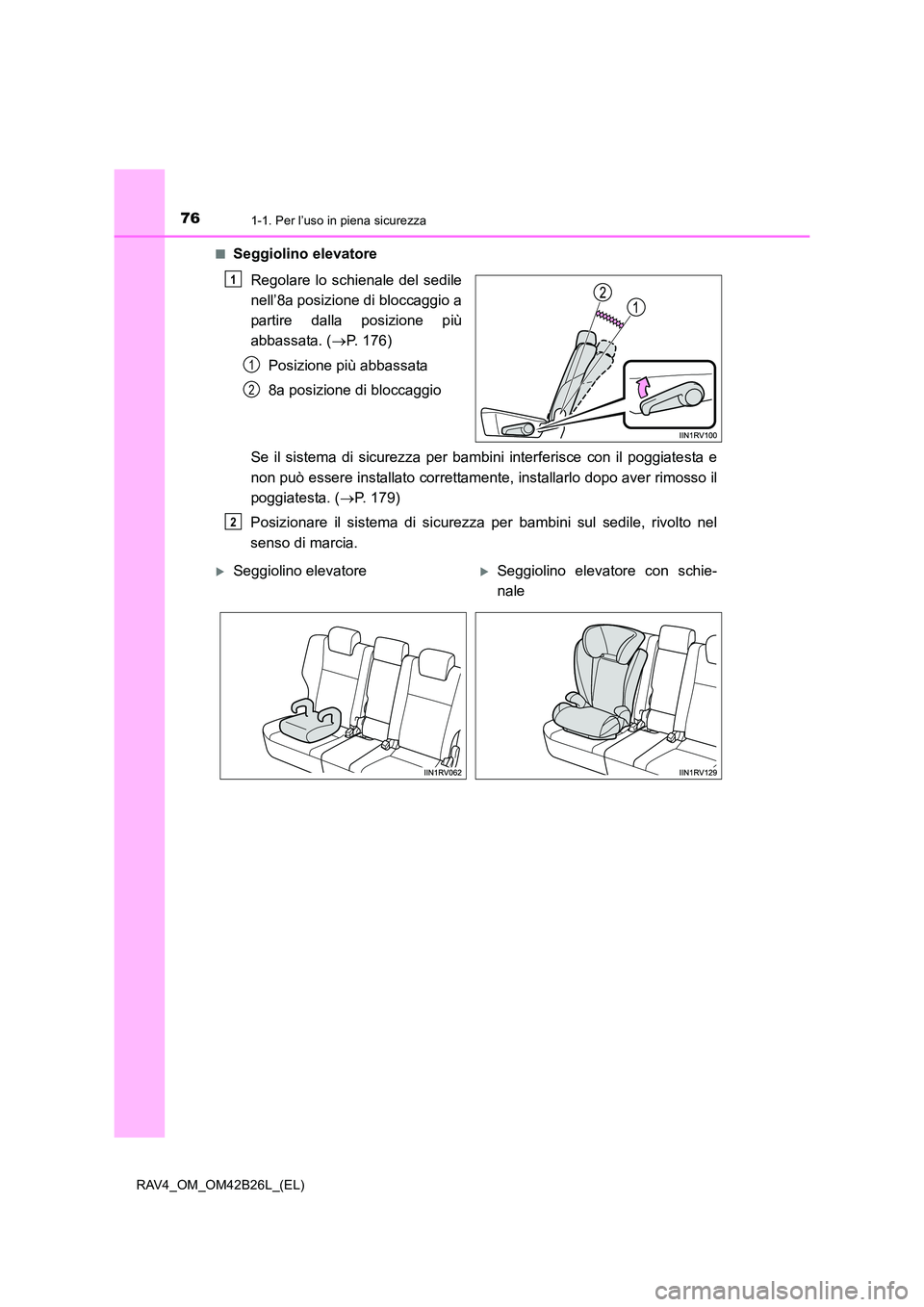

761-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)■
Seggiolino elevatore
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più
abbassata. ( →P. 176)
Posizione più abbassata
8a posizione di bloccaggio
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e
non può essere installato correttamente, installarlo dopo aver rimosso il
poggiatesta. ( →P. 179)
Posizionare il sistema di sicurezza per bambini sul sedile, rivolto nel
senso di marcia.
1
1
2
2
XSeggiolino elevatoreXSeggiolino elevatore con schie-
nale

771-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Far sedere il bambino sul
sistema di sicurezza per bam-
bini. Adattare la cintura di sicu-
rezza al sistema di sicurezza
per bambini seguendo le istru-
zioni del costruttore e inserire la
linguetta nella fibbia. Verificare
che la cintura di sicurezza non
sia attorcigliata.
Verificare che la cintura diagonale sia correttamente posizionata sulla spalla del
bambino e che la sezione trasversale della cintura sia posizionata nel punto più
basso possibile. (→P. 3 8 )
Premere il pulsante di rilascio fibbia e
riavvolgere completamente la cintura
di sicurezza.
3
Rimozione di un sistema di sicurezza per bambini fissato mediante cin-
tura di sicurezza

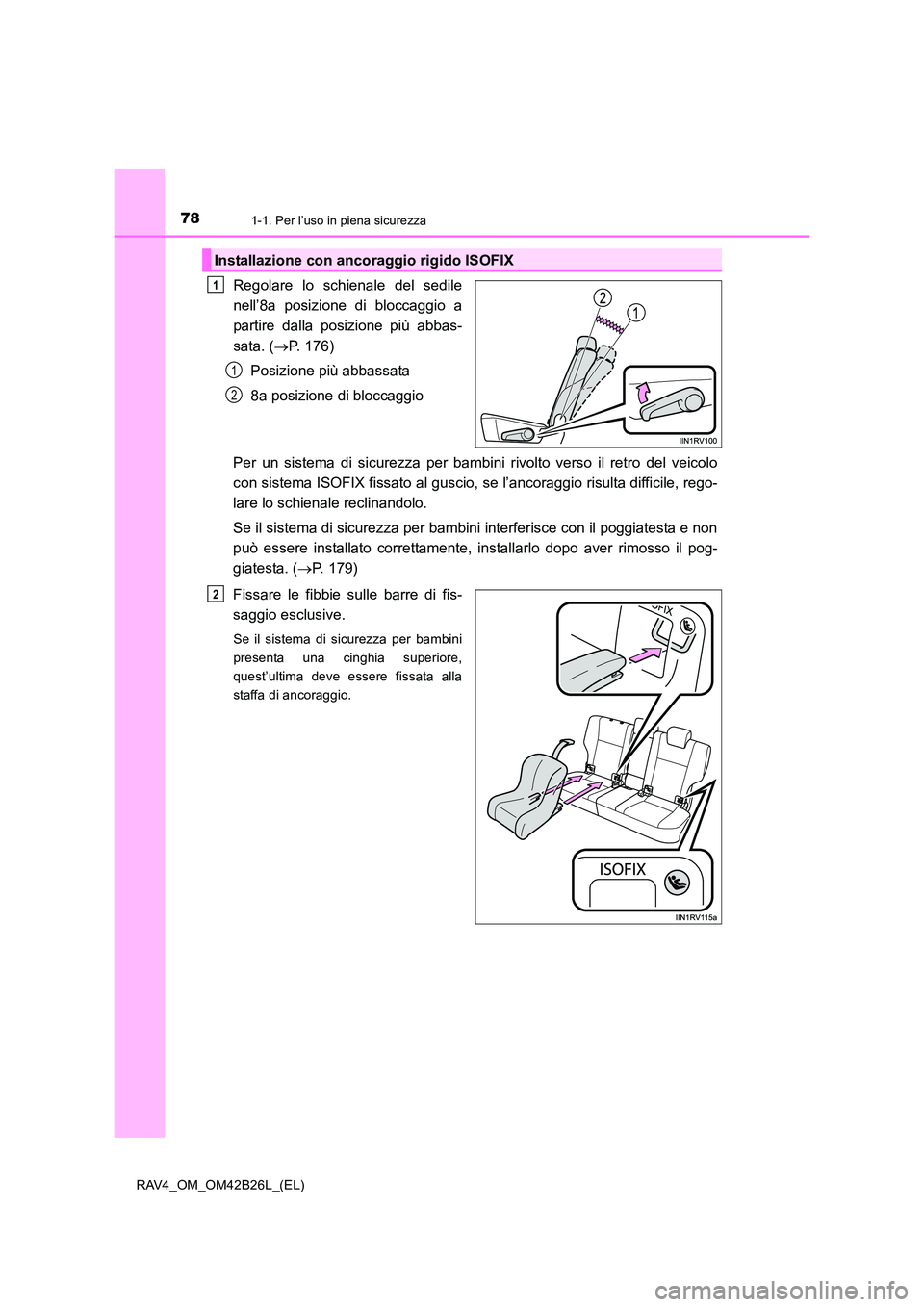

781-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
Regolare lo schienale del sedile
nell’8a posizione di bloccaggio a
partire dalla posizione più abbas-
sata. (→P. 176)
Posizione più abbassata
8a posizione di bloccaggio
Per un sistema di sicurezza per bambini rivolto verso il retro del veicolo
con sistema ISOFIX fissato al guscio, se l’ancoraggio risulta difficile, rego-
lare lo schienale reclinandolo.
Se il sistema di sicurezza per bambini interferisce con il poggiatesta e non
può essere installato correttamente, installarlo dopo aver rimosso il pog-
giatesta. ( →P. 179)
Fissare le fibbie sulle barre di fis-
saggio esclusive.
Se il sistema di sicurezza per bambini
presenta una cinghia superiore,
quest’ultima deve essere fissata alla
staffa di ancoraggio.
Installazione con ancoraggio rigido ISOFIX
1
1
2
2

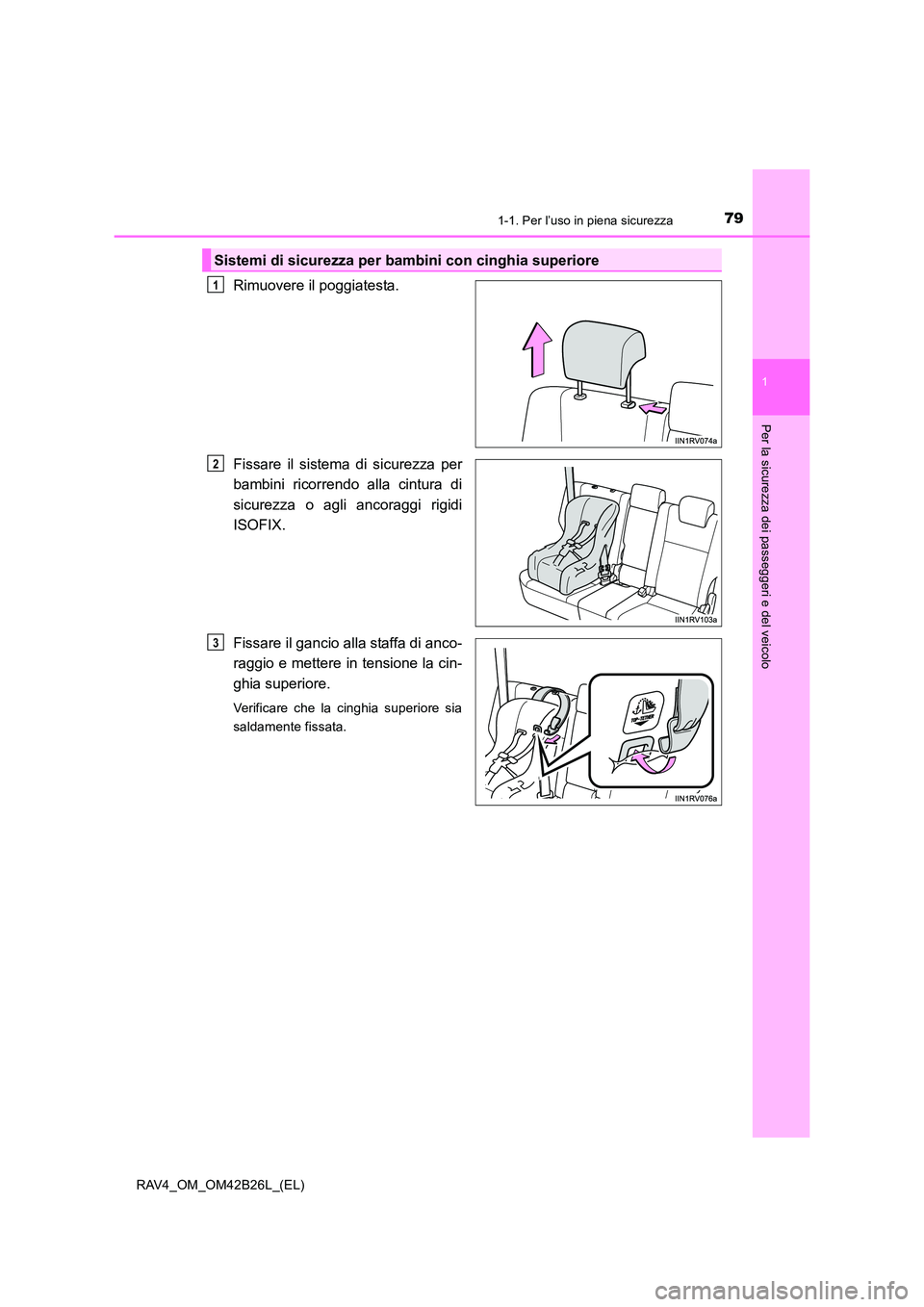

791-1. Per l’uso in piena sicurezza
1
RAV4_OM_OM42B26L_(EL)
Per la sicurezza dei passeggeri e del veicolo
Rimuovere il poggiatesta.
Fissare il sistema di sicurezza per
bambini ricorrendo alla cintura di
sicurezza o agli ancoraggi rigidi
ISOFIX.
Fissare il gancio alla staffa di anco-
raggio e mettere in tensione la cin-
ghia superiore.
Verificare che la cinghia superiore sia
saldamente fissata.
Sistemi di sicurezza per bambini con cinghia superiore
1
2
3

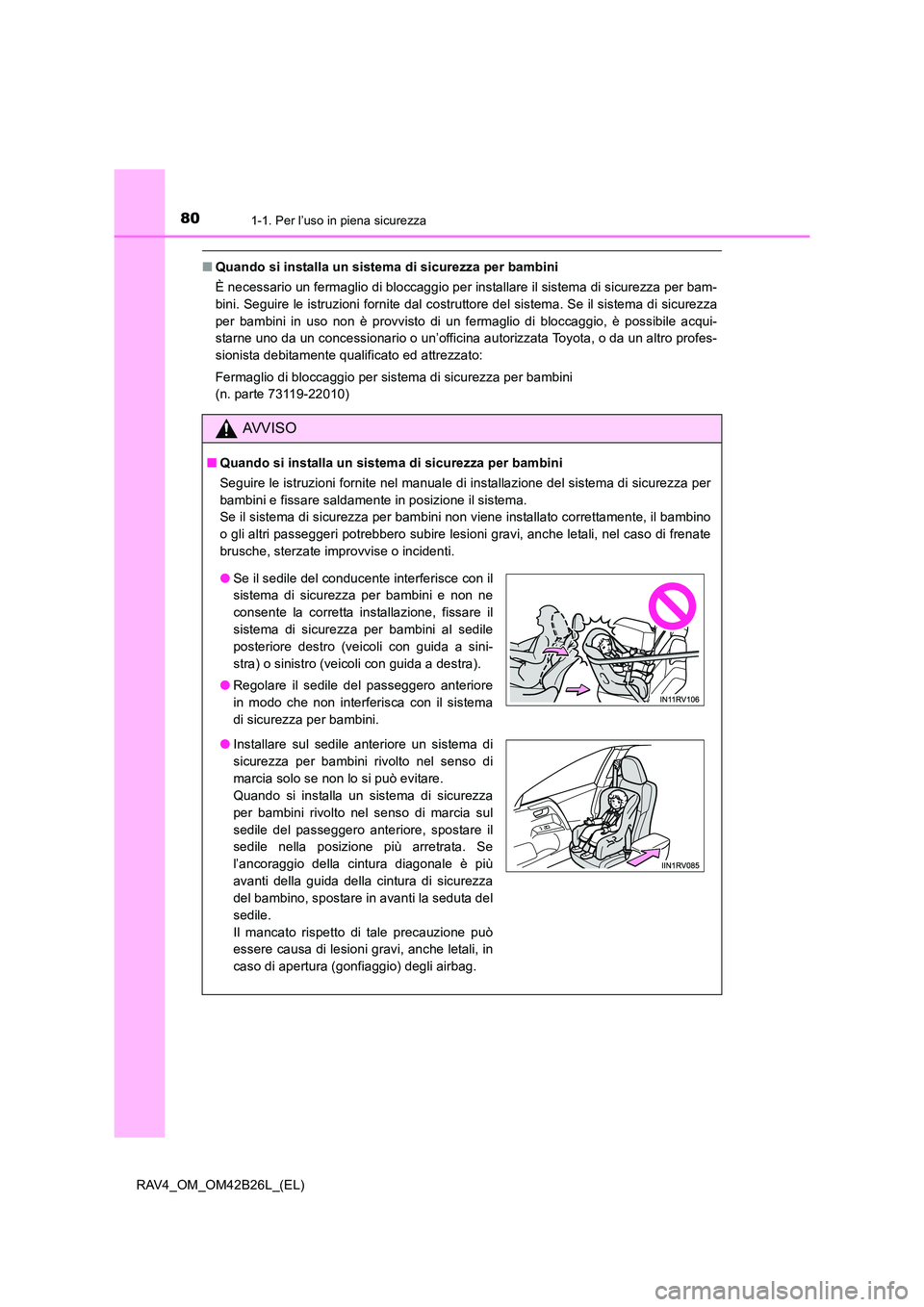

801-1. Per l’uso in piena sicurezza
RAV4_OM_OM42B26L_(EL)
■Quando si installa un sistema di sicurezza per bambini
È necessario un fermaglio di bloccaggio per installare il sistema di sicurezza per bam-
bini. Seguire le istruzioni fornite dal costruttore del sistema. Se il sistema di sicurezza
per bambini in uso non è provvisto di un fermaglio di bloccaggio, è possibile acqui-
starne uno da un concessionario o un’officina autorizzata Toyota, o da un altro profes-
sionista debitamente qualificato ed attrezzato:
Fermaglio di bloccaggio per sistema di sicurezza per bambini
(n. parte 73119-22010)
AVVISO
■Quando si installa un sistema di sicurezza per bambini
Seguire le istruzioni fornite nel manuale di installazione del sistema di sicurezza per
bambini e fissare saldamente in posizione il sistema.
Se il sistema di sicurezza per bambini non viene installato correttamente, il bambino
o gli altri passeggeri potrebbero subire lesioni gravi, anche letali, nel caso di frenate
brusche, sterzate improvvise o incidenti.
●Se il sedile del conducente interferisce con il
sistema di sicurezza per bambini e non ne
consente la corretta installazione, fissare il
sistema di sicurezza per bambini al sedile
posteriore destro (veicoli con guida a sini-
stra) o sinistro (veicoli con guida a destra).
● Regolare il sedile del passeggero anteriore
in modo che non interferisca con il sistema
di sicurezza per bambini.
● Installare sul sedile anteriore un sistema di
sicurezza per bambini rivolto nel senso di
marcia solo se non lo si può evitare.
Quando si installa un sistema di sicurezza
per bambini rivolto nel senso di marcia sul
sedile del passeggero anteriore, spostare il
sedile nella posizione più arretrata. Se
l’ancoraggio della cintura diagonale è più
avanti della guida della cintura di sicurezza
del bambino, spostare in avanti la seduta del
sedile.
Il mancato rispetto di tale precauzione può
essere causa di lesioni gravi, anche letali, in
caso di apertura (gonfiaggio) degli airbag.
