TOYOTA RAV4 2016 Návod na použití (in Czech)

1012. Přístrojová deska
2

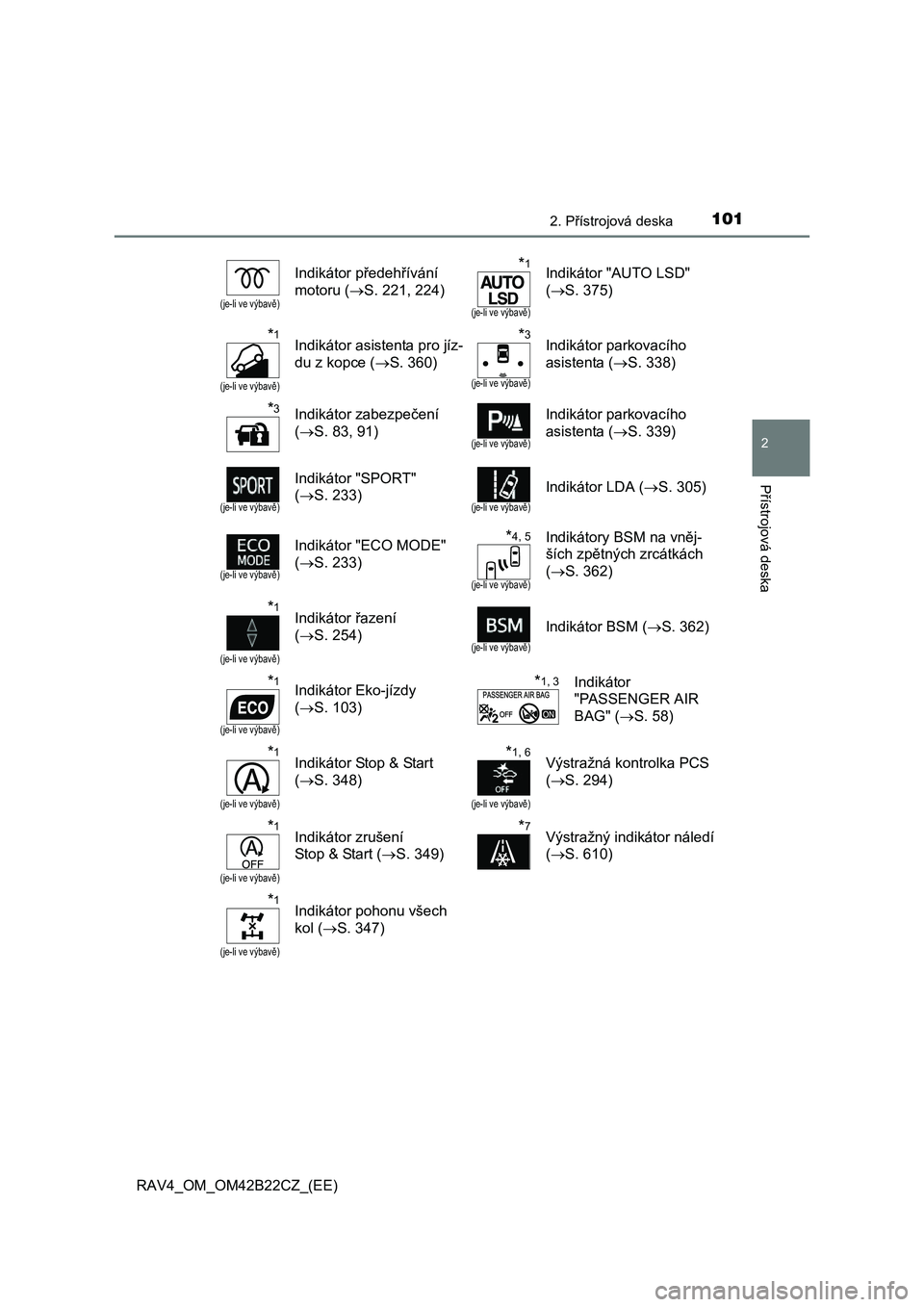

Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)
(je-li ve výbavě)
Indikátor předehřívání
motoru ( S. 221, 224)
*1
(je-li ve výbavě)
Indikátor "AUTO LSD"
( S. 375)
*1
(je-li ve výbavě)
Indikátor asistenta pro jíz-
du z kopce ( S. 360)
*3
(je-li ve výbavě)
Indikátor parkovacího
asistenta ( S. 338)
*3Indikátor zabezpečení
( S. 83, 91)(je-li ve výbavě)
Indikátor parkovacího
asistenta ( S. 339)
(je-li ve výbavě)
Indikátor "SPORT"
( S. 233)(je-li ve výbavě)
Indikátor LDA (S. 305)
(je-li ve výbavě)
Indikátor "ECO MODE"
( S. 233)
*4, 5
(je-li ve výbavě)
Indikátory BSM na vněj-
ších zp ětných zrcátkách
( S. 362)
*1
(je-li ve výbavě)
Indikátor řazení
( S. 254)(je-li ve výbavě)
Indikátor BSM (S. 362)
*1
(je-li ve výbavě)
Indikátor Eko-jízdy
( S. 103)
*1, 3Indikátor
"PASSENGER AIR
BAG" ( S. 58)
*1
(je-li ve výbavě)
Indikátor Stop & Start
( S. 348)
*1, 6
(je-li ve výbavě)
Výstražná kontrolka PCS
( S. 294)
*1
(je-li ve výbavě)
Indikátor zrušení
Stop & Start ( S. 349)
*7Výstražný indikátor náledí
( S. 610)
*1
(je-li ve výbavě)
Indikátor pohonu všech
kol ( S. 347)

1022. Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

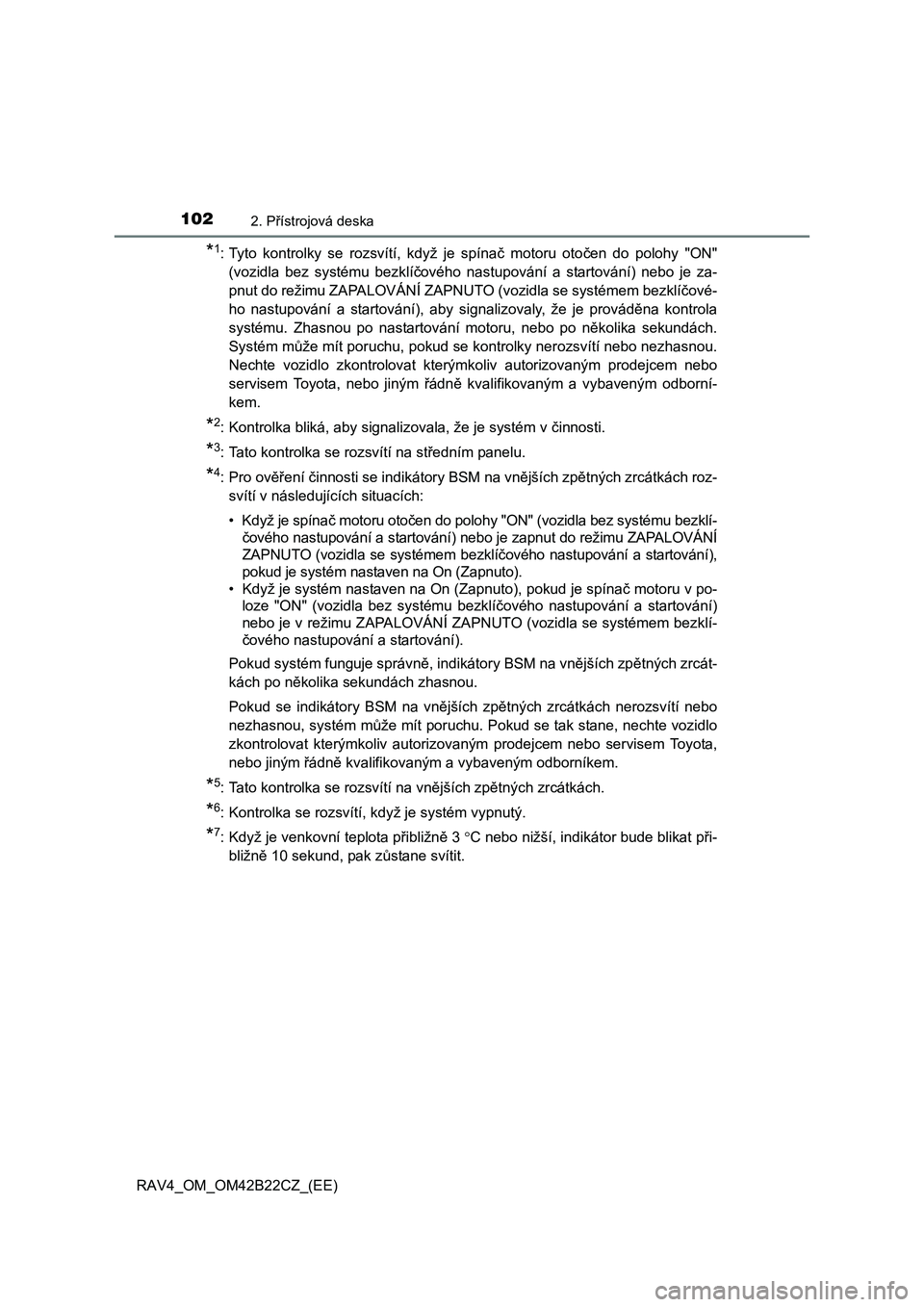

*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy "ON"
(vozidla bez systému bezklí čového nastupování a startování) nebo je za-
pnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklí čové-
ho nastupování a startování), aby signalizovaly, že je provád ěna kontrola
systému. Zhasnou po nastartování motoru, nebo po n ěkolika sekundách.
Systém m ůže mít poruchu, pokud se kontrolky nerozsvítí nebo nezhasnou.
Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborní-
kem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Tato kontrolka se rozsvítí na středním panelu.
*4:Pro ověření činnosti se indikátory BSM na vnějších zpětných zrcátkách roz-
svítí v následujících situacích:
•Když je spína č motoru otočen do polohy "ON" (vozidla bez systému bezklí-
č ového nastupování a startování) nebo je zapnut do režimu ZAPALOVÁNÍ
ZAPNUTO (vozidla se systémem bezklí čového nastupování a startování),
pokud je systém nastaven na On (Zapnuto).
• Když je systém nastaven na On (Zapnuto), pokud je spína č motoru v po-
loze "ON" (vozidla bez systému bezklí čového nastupování a startování)
nebo je v režimu ZAPALOVÁNÍ ZAPNUTO (vozidla se systémem bezklí-
č ového nastupování a startování).
Pokud systém funguje správn ě, indikátory BSM na vnějších zpětných zrcát-
kách po n ěkolika sekundách zhasnou.
Pokud se indikátory BSM na vn ějších zpětných zrcátkách nerozsvítí nebo
nezhasnou, systém m ůže mít poruchu. Pokud se tak stane, nechte vozidlo
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*5: Tato kontrolka se rozsvítí na vnějších zpětných zrcátkách.
*6: Kontrolka se rozsvítí, když je systém vypnutý.
*7: Když je venkovní teplota přibližně 3 C nebo nižší, indikátor bude blikat při-
bližn ě 10 sekund, pak zůstane svítit.

1032. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

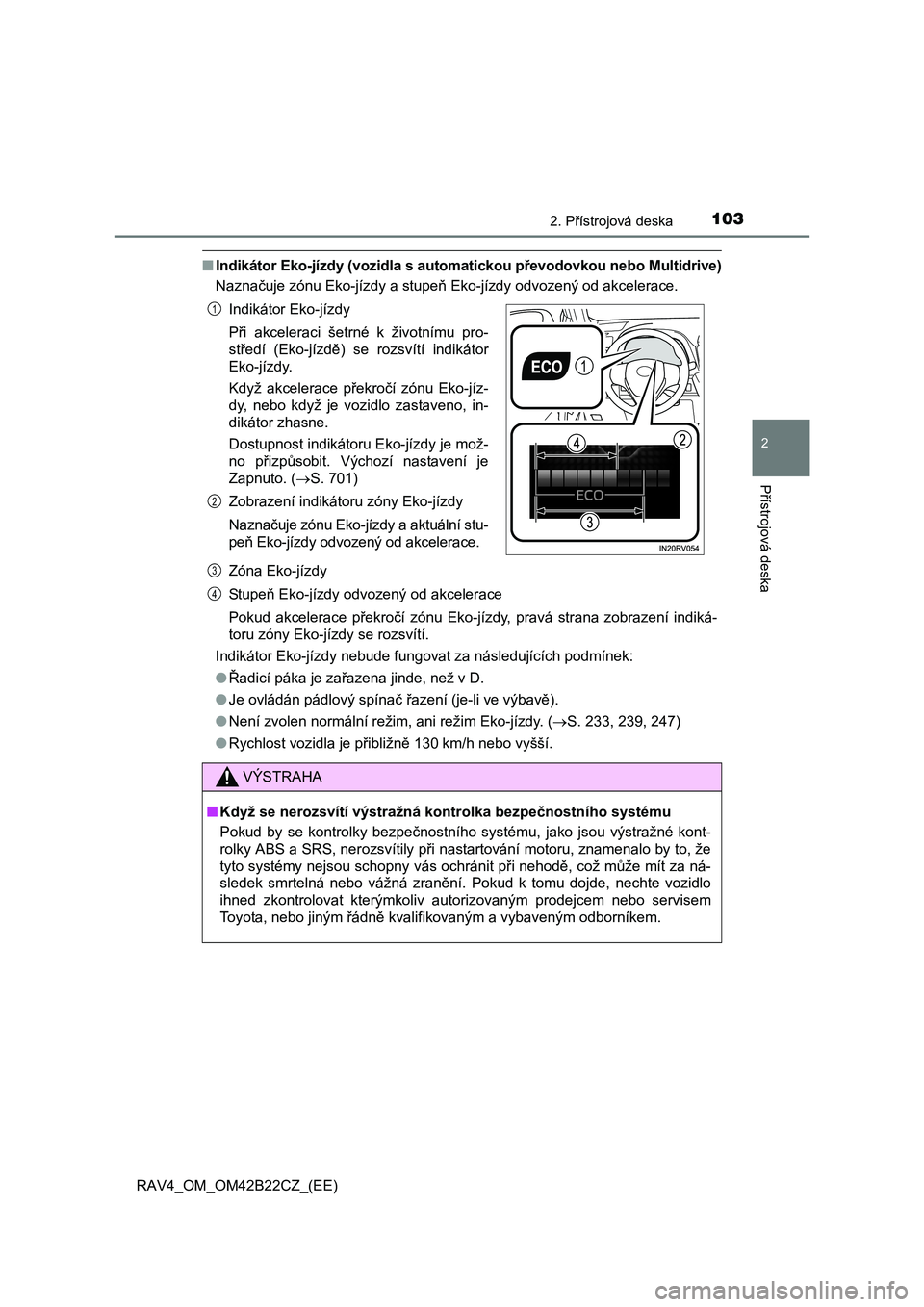

■Indikátor Eko-jízdy (vozidla s automatickou převodovkou nebo Multidrive)
Nazna čuje zónu Eko-jízdy a stupeň Eko-jízdy odvozený od akcelerace.
Zóna Eko-jízdy
Stupe ň Eko-jízdy odvozený od akcelerace
Pokud akcelerace p řekročí zónu Eko-jízdy, pravá strana zobrazení indiká-
toru zóny Eko-jízdy se rozsvítí.
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
● Řadicí páka je zařazena jinde, než v D.
● Je ovládán pádlový spínač řazení (je-li ve výbavě).
● Není zvolen normální režim, ani režim Eko-jízdy. (S. 233, 239, 247)
● Rychlost vozidla je přibližně 130 km/h nebo vyšší.
Indikátor Eko-jízdy
P ři akceleraci šetrné k životnímu pro-
st ředí (Eko-jízdě) se rozsvítí indikátor
Eko-jízdy.
Když akcelerace p řekročí zónu Eko-jíz-
dy, nebo když je vozidlo zastaveno, in-
dikátor zhasne.
Dostupnost indikátoru Eko-jízdy je mož-
no p řizpůsobit. Výchozí nastavení je
Zapnuto. ( S. 701)
Zobrazení indikátoru zóny Eko-jízdy
Nazna čuje zónu Eko-jízdy a aktuální stu-
pe ň Eko-jízdy odvozený od akcelerace.
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolky bezpe čnostního systému, jako jsou výstražné kont-
rolky ABS a SRS, nerozsvítily p ři nastartování motoru, znamenalo by to, že
tyto systémy nejsou schopny vás ochránit p ři nehodě, což může mít za ná-
sledek smrtelná nebo vážná zran ění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
1
2
3
4

1042. Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

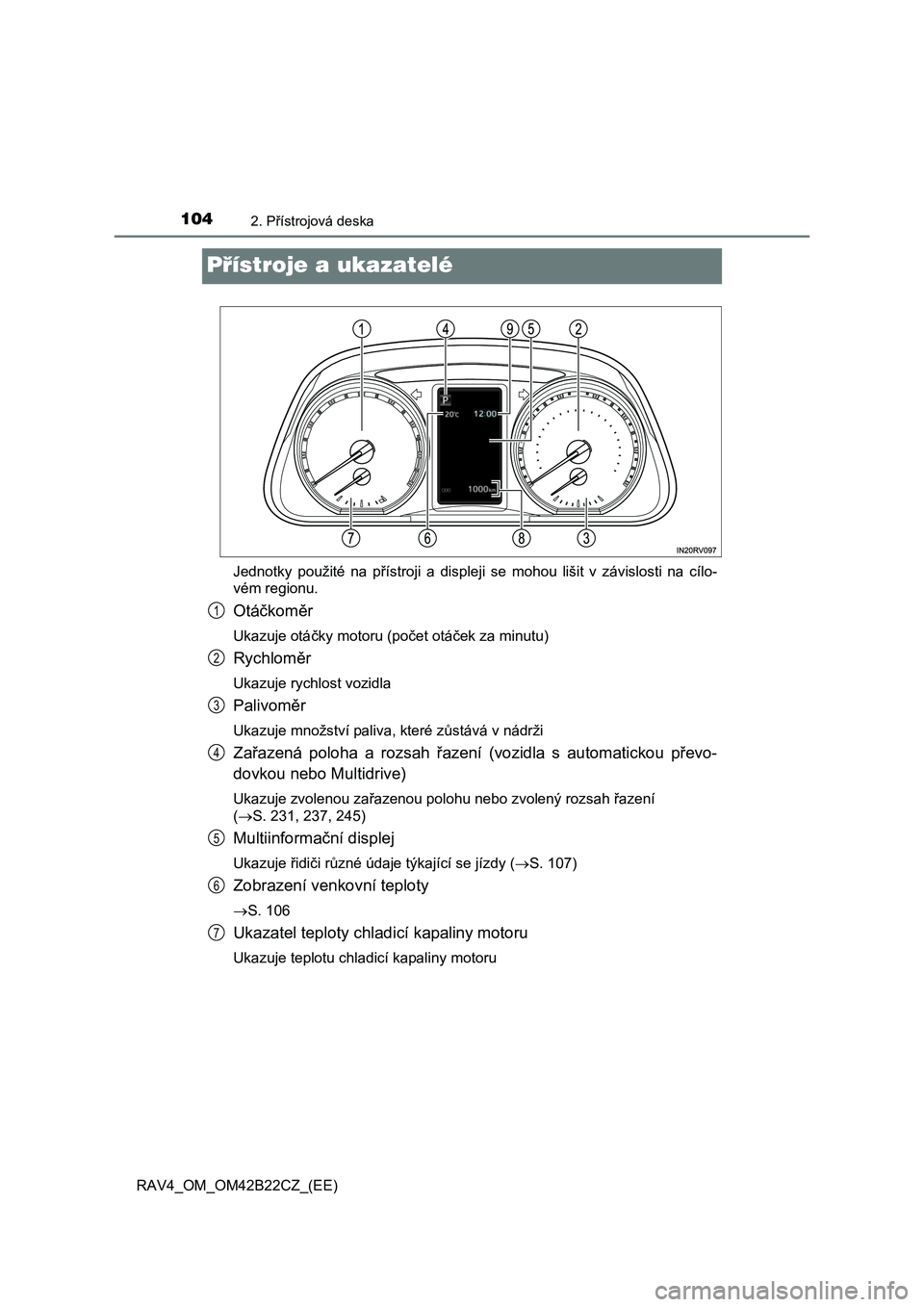

Přístroje a ukazatelé
Jednotky použité na přístroji a displeji se mohou lišit v závislosti na cílo-
vém regionu.
Otá čkoměr
Ukazuje otáčky motoru (počet otáček za minutu)
Rychloměr
Ukazuje rychlost vozidla
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži
Zařazená poloha a rozsah řazení (vozidla s automatickou převo-
dovkou nebo Multidrive)
Ukazuje zvolenou za řazenou polohu nebo zvolený rozsah řazení
( S. 231, 237, 245)
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy (S. 107)
Zobrazení venkovní teploty
S. 106
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru
1
2
3
4
5
6
7

1052. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

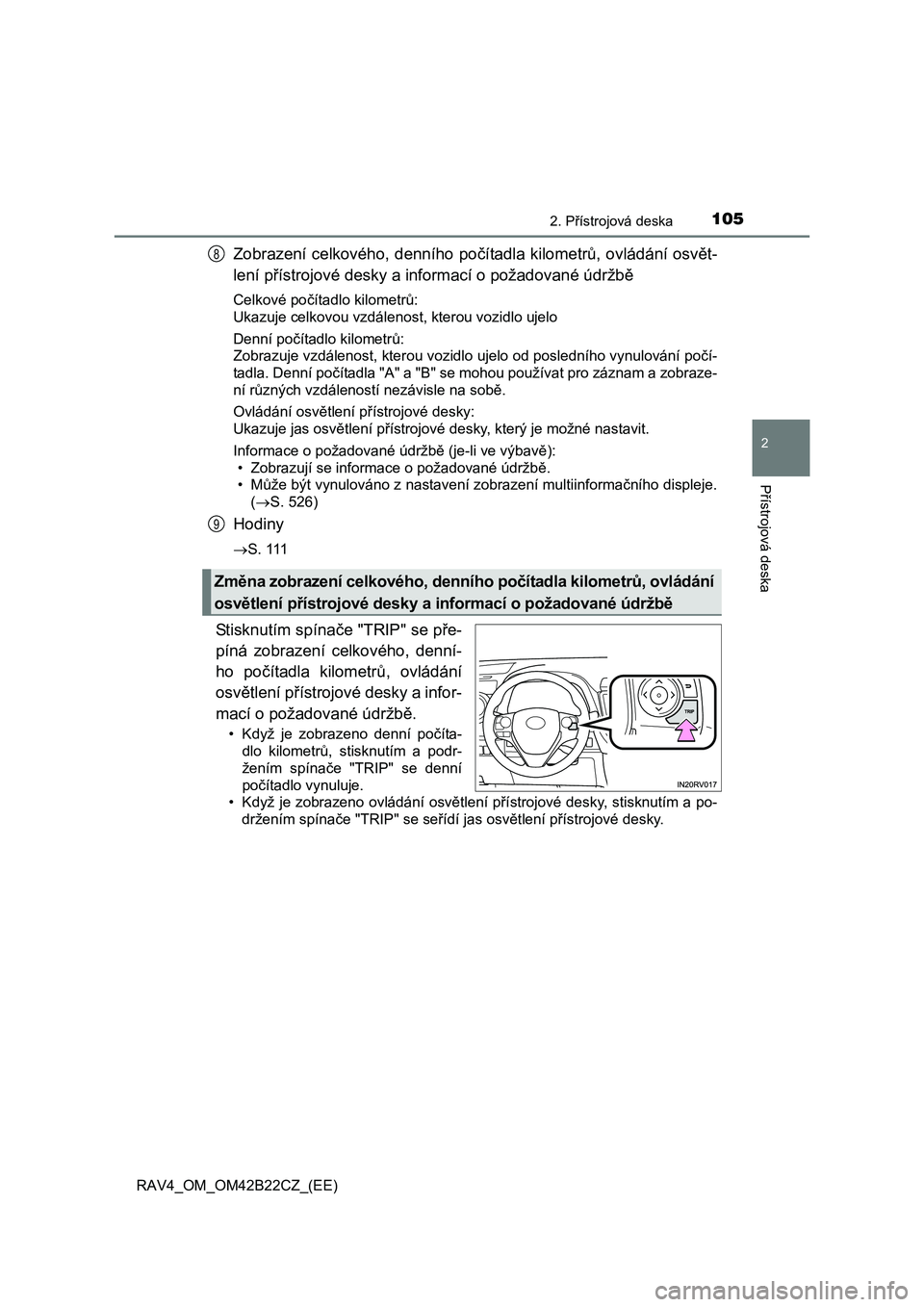

Zobrazení celkového, denního počítadla kilometrů, ovládání osvět-
lení p řístrojové desky a informací o požadované údržbě
Celkové počítadlo kilometrů:
Ukazuje celkovou vzdálenost, kterou vozidlo ujelo
Denní po čítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulování po čí-
tadla. Denní po čítadla "A" a "B" se mohou používat pro záznam a zobraze-
ní r ůzných vzdáleností nezávisle na sobě.
Ovládání osv ětlení přístrojové desky:
Ukazuje jas osv ětlení přístrojové desky, který je možné nastavit.
Informace o požadované údržb ě (je-li ve výbavě):
• Zobrazují se informace o požadované údržb ě.
•M ůže být vynulováno z nastavení zobrazení multiinformačního displeje.
( S. 526)
Hodiny
S . 111
Stisknutím spínače "TRIP" se pře-
píná zobrazení celkového, denní-
ho po čítadla kilometrů, ovládání
osv ětlení přístrojové desky a infor-
mací o požadované údržb ě.
• Když je zobrazeno denní počíta-
dlo kilometr ů, stisknutím a podr-
žením spína če "TRIP" se denní
po čítadlo vynuluje.
• Když je zobrazeno ovládání osv ětlení přístrojové desky, stisknutím a po-
držením spína če "TRIP" se seřídí jas osvětlení přístrojové desky.
Změna zobrazení celkového, denního počítadla kilometrů, ovládání
osv ětlení přístrojové desky a informací o požadované údržbě
8
9

1062. Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

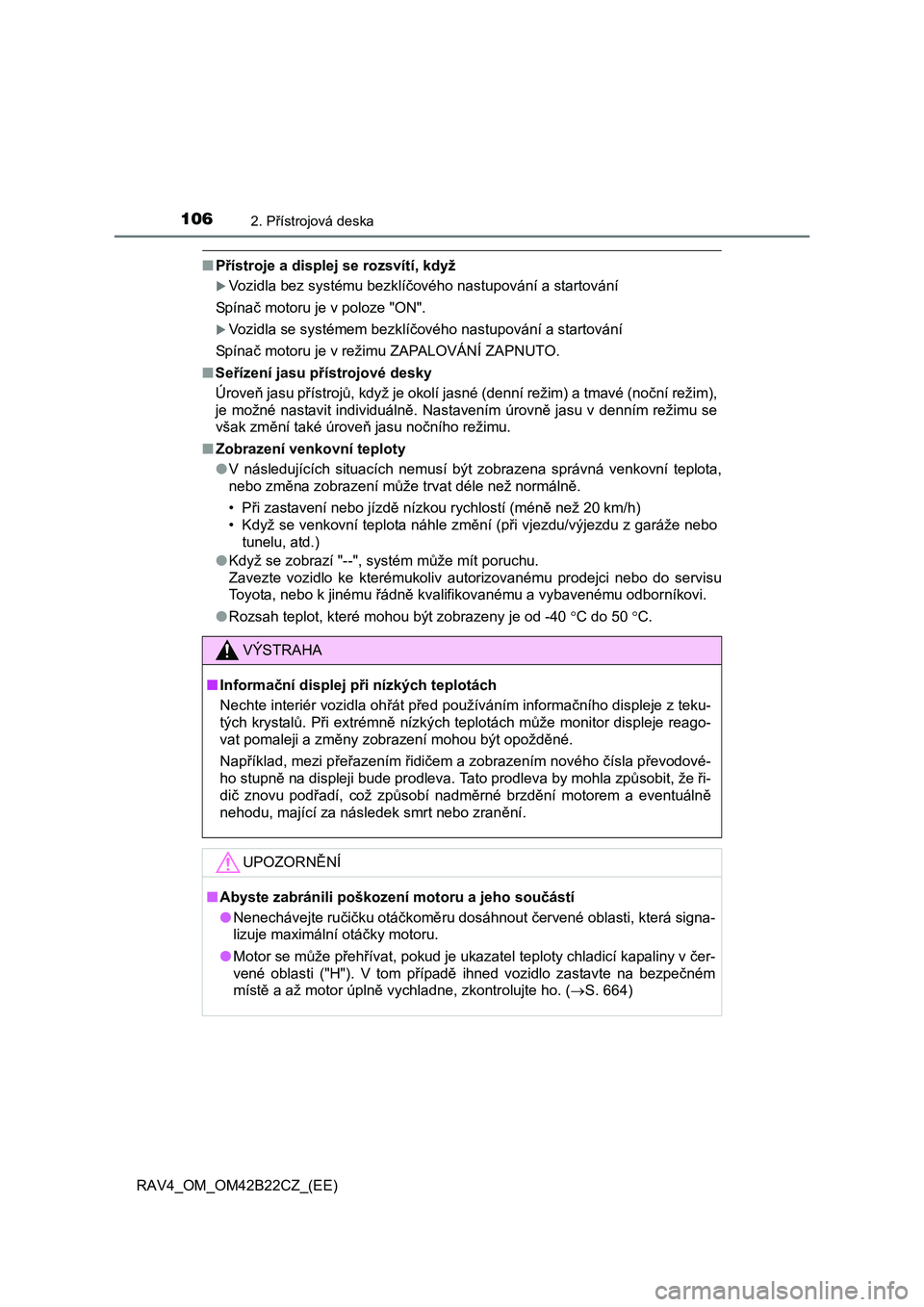

■Přístroje a displej se rozsvítí, když
Vozidla bez systému bezklíčového nastupování a startování
Spína č motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spína č motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■ Seřízení jasu přístrojové desky
Úrove ň jasu přístrojů, když je okolí jasné (denní režim) a tmavé (noční režim),
je možné nastavit individuáln ě. Nastavením úrovně jasu v denním režimu se
však zm ění také úroveň jasu nočního režimu.
■ Zobrazení venkovní teploty
● V následujících situacích nemusí být zobrazena správná venkovní teplota,
nebo zm ěna zobrazení může trvat déle než normálně.
•P ři zastavení nebo jízdě nízkou rychlostí (méně než 20 km/h)
• Když se venkovní teplota náhle zm ění (při vjezdu/výjezdu z garáže nebo
tunelu, atd.)
● Když se zobrazí "--", systém může mít poruchu.
Zavezte vozidlo ke kterémukoliv autorizovanému prodejci nebo do servisu
Toyota, nebo k jinému řádně kvalifikovanému a vybavenému odborníkovi.
● Rozsah teplot, které mohou být zobrazeny je od -40 C do 50 C.
VÝSTRAHA
■Informační displej při nízkých teplotách
Nechte interiér vozidla oh řát před používáním informačního displeje z teku-
tých krystal ů. Při extrémně nízkých teplotách může monitor displeje reago-
vat pomaleji a zm ěny zobrazení mohou být opožděné.
Nap říklad, mezi přeřazením řidičem a zobrazením nového čísla převodové-
ho stupn ě na displeji bude prodleva. Tato prodleva by mohla způsobit, že ři-
di č znovu podřadí, což způsobí nadměrné brzdění motorem a eventuálně
nehodu, mající za následek smrt nebo zran ění.
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
● Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signa-
lizuje maximální otá čky motoru.
● Motor se může přehřívat, pokud je ukazatel teploty chladicí kapaliny v čer-
vené oblasti ("H"). V tom p řípadě ihned vozidlo zastavte na bezpečném
míst ě a až motor úplně vychladne, zkontrolujte ho. (S. 664)

107
2
2. Přístrojová deska
Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

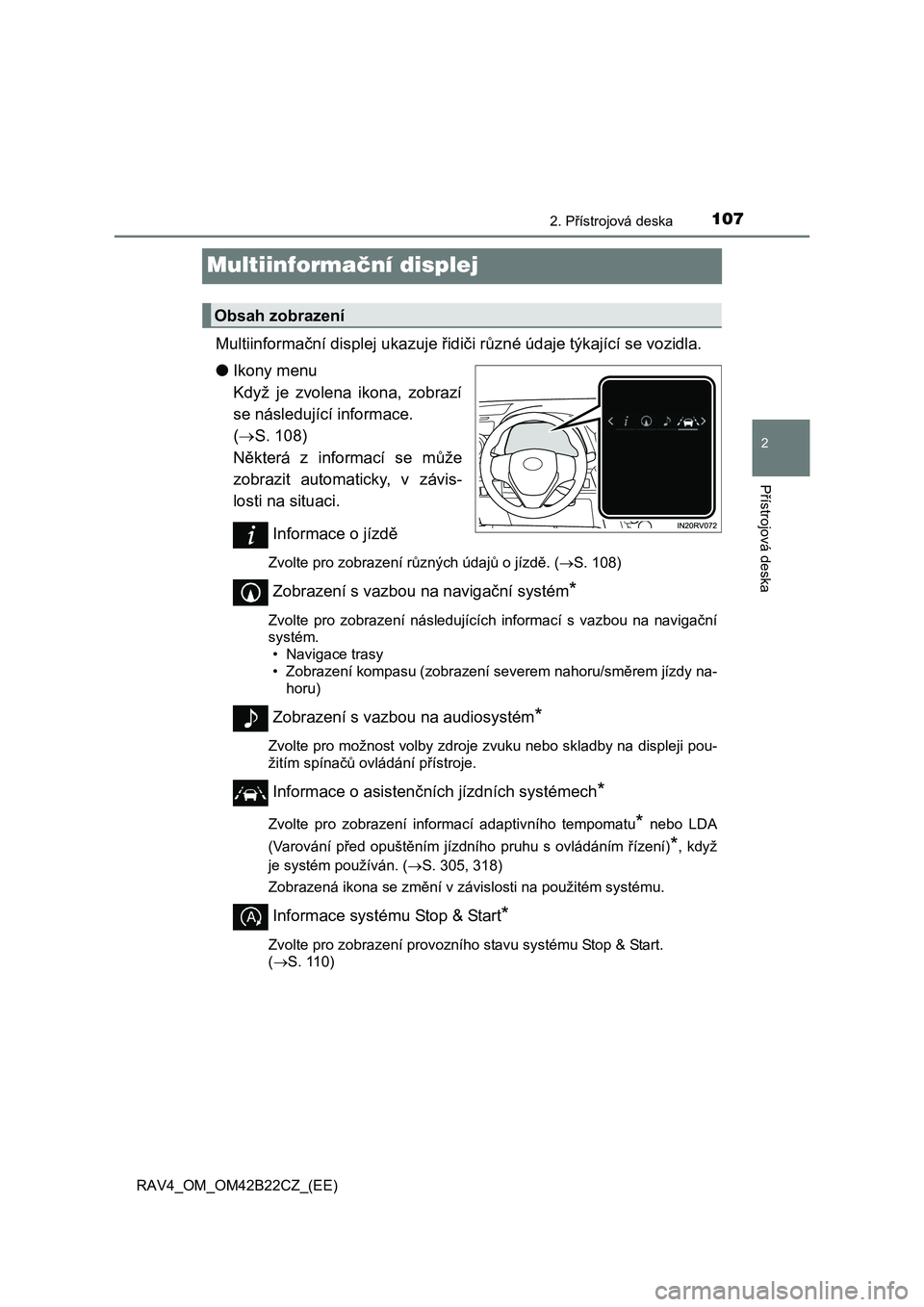

Multiinformační displej
Multiinformační displej ukazuje řidiči různé údaje týkající se vozidla.
● Ikony menu
Když je zvolena ikona, zobrazí
se následující informace.
( S. 108)
N ěkterá z informací se může
zobrazit automaticky, v závis-
losti na situaci.
Informace o jízd ě
Zvolte pro zobrazení různých údajů o jízdě. (S. 108)
Zobrazení s vazbou na navigační systém*
Zvolte pro zobrazení následujících informací s vazbou na navigační
systém.
• Navigace trasy
• Zobrazení kompasu (zobrazení severem nahoru/sm ěrem jízdy na-
horu)
Zobrazení s vazbou na audiosystém*
Zvolte pro možnost volby zdroje zvuku nebo skladby na displeji pou-
žitím spína čů ovládání přístroje.
Informace o asistenčních jízdních systémech*
Zvolte pro zobrazení informací adaptivního tempomatu* nebo LDA
(Varování p řed opuštěním jízdního pruhu s ovládáním řízení)*, když
je systém používán. ( S. 305, 318)
Zobrazená ikona se zm ění v závislosti na použitém systému.
Informace systému Stop & Start*
Zvolte pro zobrazení provozního stavu systému Stop & Start.
( S. 110)
Obsah zobrazení

1082. Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)

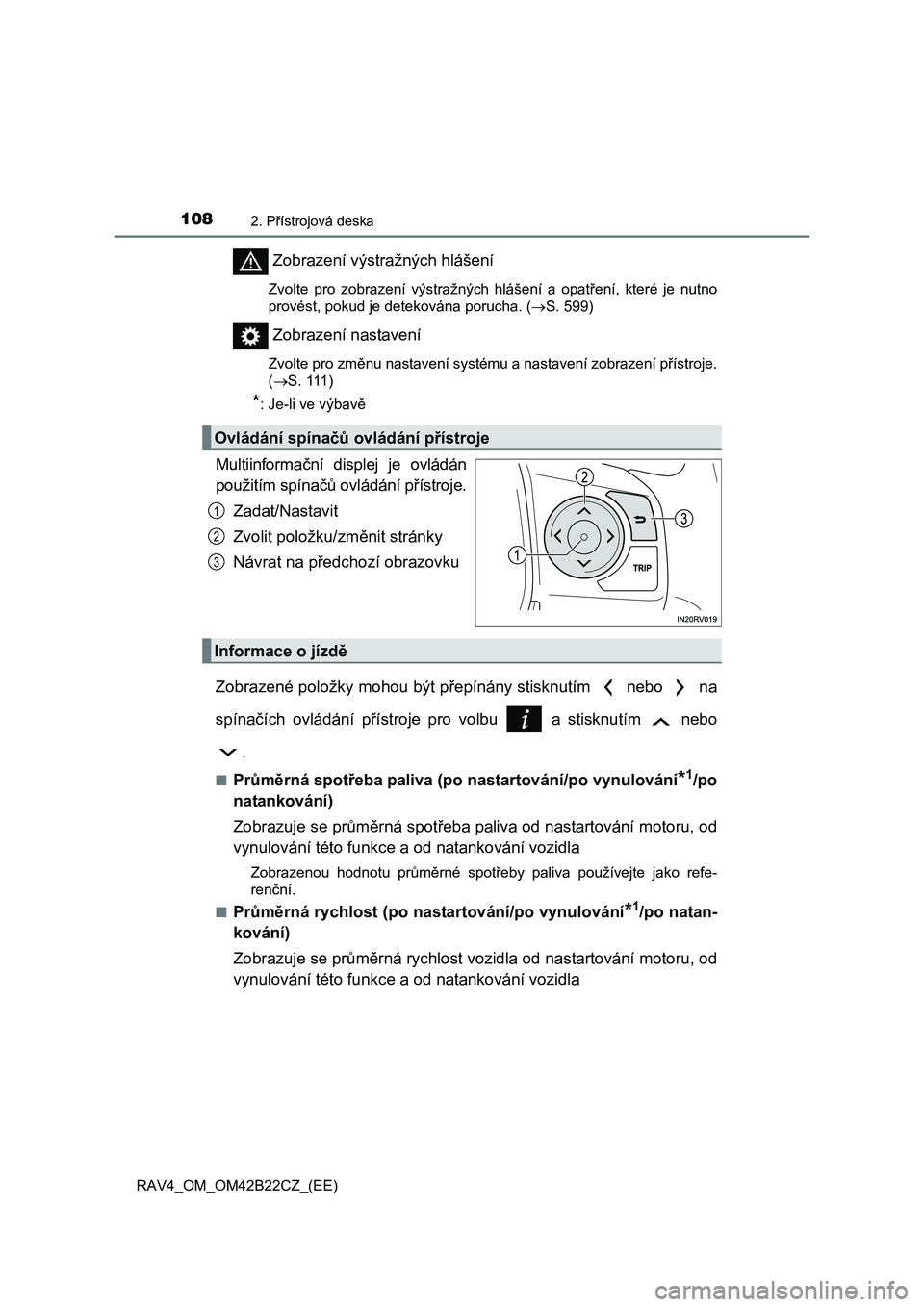

Zobrazení výstražných hlášení
Zvolte pro zobrazení výstražných hlášení a opatření, které je nutno
provést, pokud je detekována porucha. ( S. 599)
Zobrazení nastavení
Zvolte pro změnu nastavení systému a nastavení zobrazení přístroje.
( S. 111)
*: Je-li ve výbavě
Multiinformační displej je ovládán
použitím spína čů ovládání přístroje.
Zadat/Nastavit
Zvolit položku/zm ěnit stránky
Návrat na p ředchozí obrazovku
Zobrazené položky mohou být p řepínány stisknutím nebo na
spína čích ovládání přístroje pro volbu a stisknutím nebo
.
■Pr ůměrná spotřeba paliva (po nastartování/po vynulování*1/po
natankování)
Zobrazuje se pr ůměrná spotřeba paliva od nastartování motoru, od
vynulování této funkce a od natankování vozidla
Zobrazenou hodnotu pr ůměrné spotřeby paliva používejte jako refe-
ren ční.
■Pr ůměrná rychlost (po nastartování/po vynulování*1/po natan-
kování)
Zobrazuje se pr ůměrná rychlost vozidla od nastartování motoru, od
vynulování této funkce a od natankování vozidla
Ovládání spína čů ovládání přístroje
1
2
3
Informace o jízdě

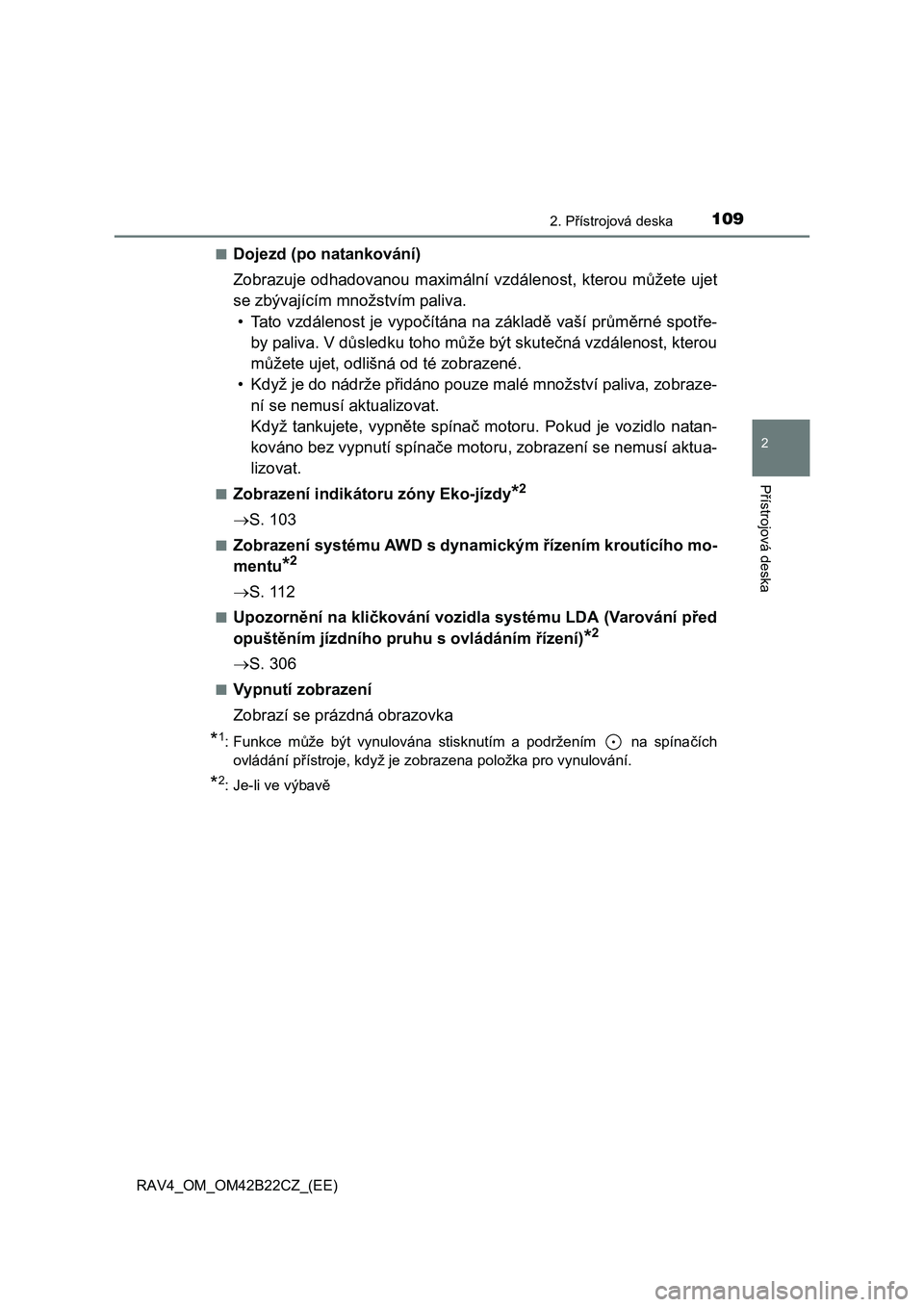

1092. Přístrojová deska
2
Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)
■Dojezd (po natankování)
Zobrazuje odhadovanou maximá lní vzdálenost, kterou můžete ujet
se zbývajícím množstvím paliva.
• Tato vzdálenost je vypo čítána na základě vaší průměrné spotře-
by paliva. V d ůsledku toho může být skutečná vzdálenost, kterou
m ůžete ujet, odlišná od té zobrazené.
• Když je do nádrže p řidáno pouze malé množství paliva, zobraze-
ní se nemusí aktualizovat.
Když tankujete, vypn ěte spínač motoru. Pokud je vozidlo natan-
kováno bez vypnutí spína če motoru, zobrazení se nemusí aktua-
lizovat.
■Zobrazení indikátoru zóny Eko-jízdy*2
 S. 103
■Zobrazení systému AWD s dynamickým řízením kroutícího mo-
mentu*2
 S. 112
■Upozornění na kličkování vozidla systému LDA (Varování před
opušt ěním jízdního pruhu s ovládáním řízení)*2
S. 306
■Vypnutí zobrazení
Zobrazí se prázdná obrazovka
*1: Funkce m ůže být vynulována stisknutím a podržením na spínačích
ovládání p řístroje, když je zobrazena položka pro vynulování.
*2: Je-li ve výbavě

1102. Přístrojová deska
RAV4_OM_OM42B22CZ_(EE)
■Aktuální doba ne činnosti motoru
Ukazuje aktuální dobu ne činnosti motoru (doba vypnutí motoru po-
mocí systému Stop & Start)
■Celková doba ne činnosti motoru (po vynulování*/po nastarto-
vání)
Ukazuje celkovou dobu ne činnosti motoru (doba vypnutí motoru
pomocí systému Stop & Start) po vynulování a nastartování motoru.
■Úspora paliva při době nečinnosti motoru (po vynulování*/po
nastartování)
Ukazuje úsporu paliva (referen ční) během doby nečinnosti motoru
po vynulování a nastartování motoru.
■Nastavení systému Stop & Start
 S. 354
*: Funkce může být vynulována stisknutím na spínačích ovládání přístro-
je na déle než 1 sekundu, když je zobrazena položka pro vynulování.
Informace systému Stop & Start (je-li ve výbav ě)
