TOYOTA RAV4 2016 Návod na použití (in Czech)

6318-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

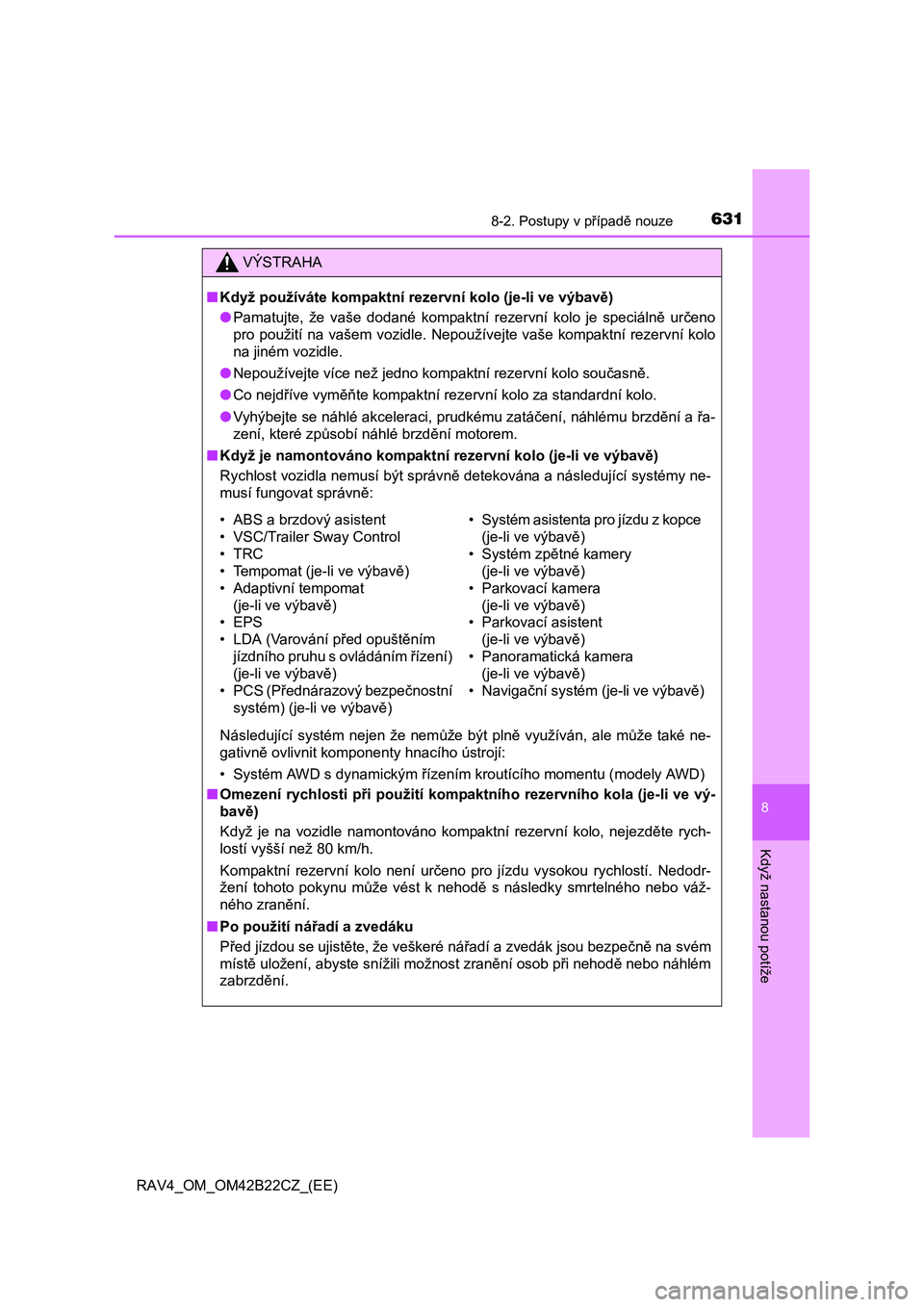

VÝSTRAHA
■Když používáte kompaktní rezervní kolo (je-li ve výbavě)
● Pamatujte, že vaše dodané kompaktní rezervní kolo je speciálně určeno
pro použití na vašem vozidle. Nepoužívejte vaše kompaktní rezervní kolo
na jiném vozidle.
● Nepoužívejte více než jedno kompaktní rezervní kolo současně.
● Co nejdříve vyměňte kompaktní rezervní kolo za standardní kolo.
● Vyhýbejte se náhlé akceleraci, prudkému zatáčení, náhlému brzdění a řa-
zení, které zp ůsobí náhlé brzdění motorem.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Rychlost vozidla nemusí být správn ě detekována a následující systémy ne-
musí fungovat správn ě:
Následující systém nejen že nem ůže být plně využíván, ale může také ne-
gativn ě ovlivnit komponenty hnacího ústrojí:
• Systém AWD s dynamickým řízením kroutícího momentu (modely AWD)
■ Omezení rychlosti při použití kompaktního rezervního kola (je-li ve vý-
bav ě)
Když je na vozidle namontováno kompaktní rezervní kolo, nejezd ěte rych-
lostí vyšší než 80 km/h.
Kompaktní rezervní kolo není ur čeno pro jízdu vysokou rychlostí. Nedodr-
žení tohoto pokynu m ůže vést k nehodě s následky smrtelného nebo váž-
ného zran ění.
■ Po použití nářadí a zvedáku
P řed jízdou se ujistěte, že veškeré nářadí a zvedák jsou bezpečně na svém
míst ě uložení, abyste snížili možnost zranění osob při nehodě nebo náhlém
zabrzd ění.
• ABS a brzdový asistent
• VSC/Trailer Sway Control
•TRC
• Tempomat (je-li ve výbav ě)
• Adaptivní tempomat
(je-li ve výbav ě)
•EPS
• LDA (Varování p řed opuštěním
jízdního pruhu s ovládáním řízení)
(je-li ve výbav ě)
•PCS (P řednárazový bezpečnostní
systém) (je-li ve výbav ě)
• Systém asistenta pro jízdu z kopce
(je-li ve výbav ě)
• Systém zp ětné kamery
(je-li ve výbav ě)
• Parkovací kamera
(je-li ve výbav ě)
• Parkovací asistent
(je-li ve výbav ě)
• Panoramatická kamera
(je-li ve výbav ě)
•Naviga ční systém (je-li ve výbavě)

6328-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

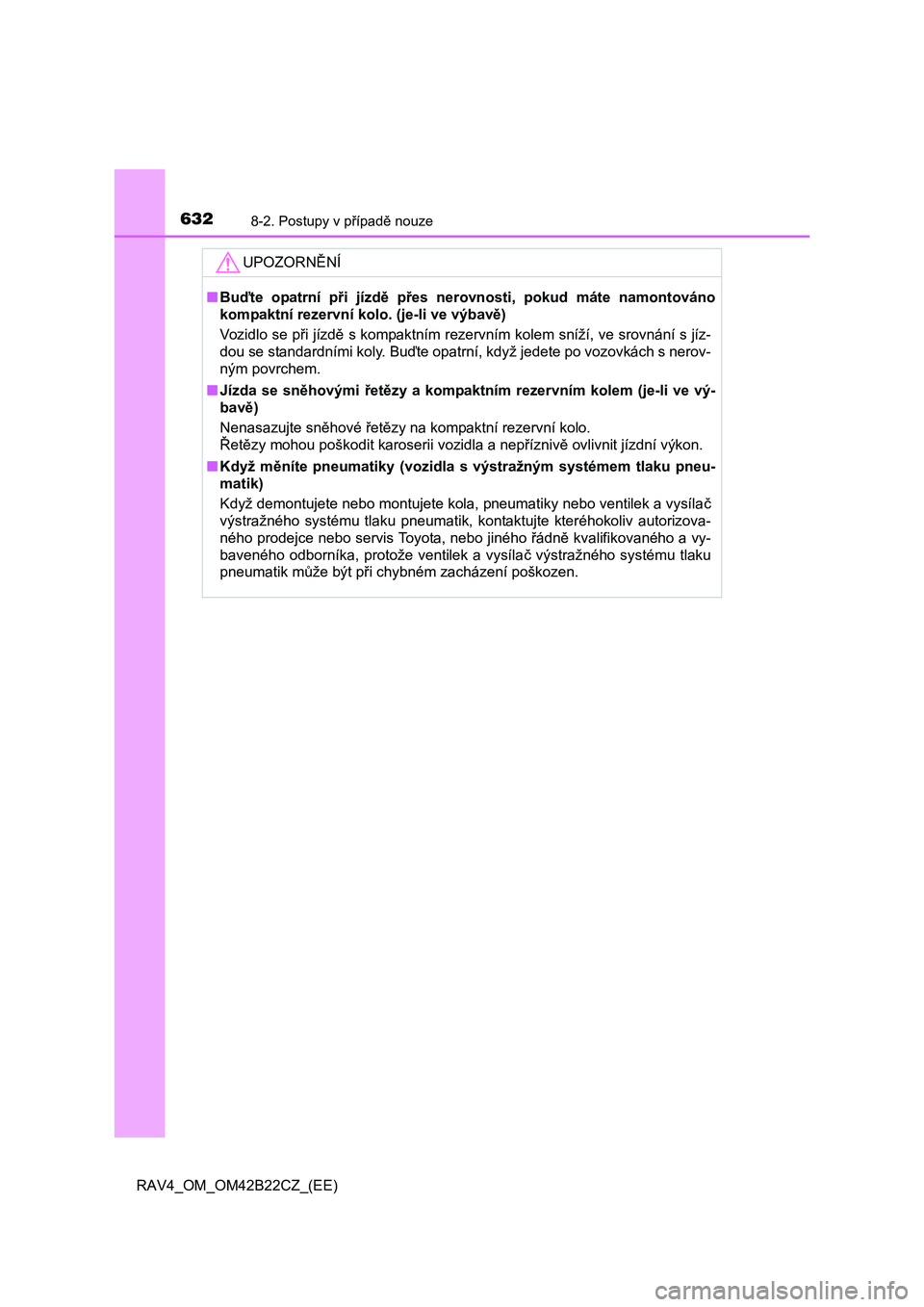

UPOZORNĚNÍ
■Buďte opatrní při jízdě přes nerovnosti, pokud máte namontováno
kompaktní rezervní kolo. (je-li ve výbav ě)
Vozidlo se p ři jízdě s kompaktním rezervním kolem sníží, ve srovnání s jíz-
dou se standardními koly. Bu ďte opatrní, když jedete po vozovkách s nerov-
ným povrchem.
■ Jízda se sněhovými řetězy a kompaktním rezervním kolem (je-li ve vý-
bav ě)
Nenasazujte sn ěhové řetězy na kompaktní rezervní kolo.
Ř etězy mohou poškodit karoserii vozidla a nepříznivě ovlivnit jízdní výkon.
■ Když měníte pneumatiky (vozidla s výstražným systémem tlaku pneu-
matik)
Když demontujete nebo montujete kola, pneumatiky nebo ventilek a vysíla č
výstražného systému tlaku pneumatik, kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vy-
baveného odborníka, protože ventilek a vysíla č výstražného systému tlaku
pneumatik m ůže být při chybném zacházení poškozen.

6338-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

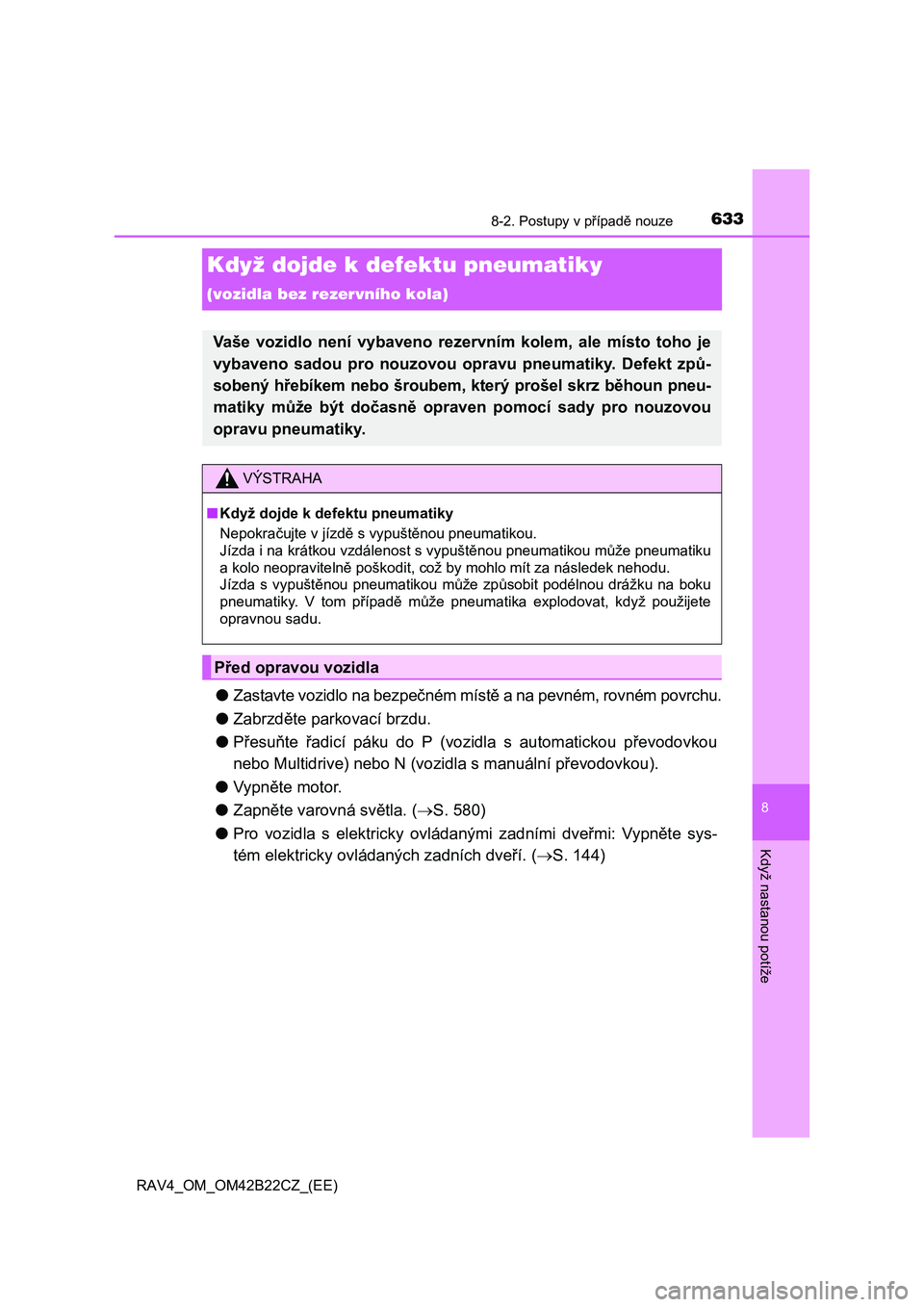

Když dojde k defektu pneumatiky
(vozidla bez rezervního kola)
●Zastavte vozidlo na bezpečném místě a na pevném, rovném povrchu.
● Zabrzděte parkovací brzdu.
● Přesuňte řadicí páku do P (vozidla s automatickou převodovkou
nebo Multidrive) nebo N (vozidla s manuální p řevodovkou).
● Vypněte motor.
● Zapněte varovná světla. (S. 580)
● Pro vozidla s elektricky ovládanými zadními dveřmi: Vypněte sys-
tém elektricky ovládaných zadních dve ří. (S. 144)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je
vybaveno sadou pro nouzovou opr avu pneumatiky. Defekt způ-
sobený h řebíkem nebo šroubem, který prošel skrz běhoun pneu-
matiky m ůže být dočasně opraven pomocí sady pro nouzovou
opravu pneumatiky.
VÝSTRAHA
■ Když dojde k defektu pneumatiky
Nepokra čujte v jízdě s vypuštěnou pneumatikou.
Jízda i na krátkou vzdálenost s vypušt ěnou pneumatikou může pneumatiku
a kolo neopraviteln ě poškodit, což by mohlo mít za následek nehodu.
Jízda s vypušt ěnou pneumatikou může způsobit podélnou drážku na boku
pneumatiky. V tom p řípadě může pneumatika explodovat, když použijete
opravnou sadu.
P řed opravou vozidla

6348-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)
*1:Může být umístěna spolu se sadou pro nouzovou opravu pneumatiky
*2: Vyjmutí zvedáku (S. 622)
*3: Použití zvedáku (S. 624)

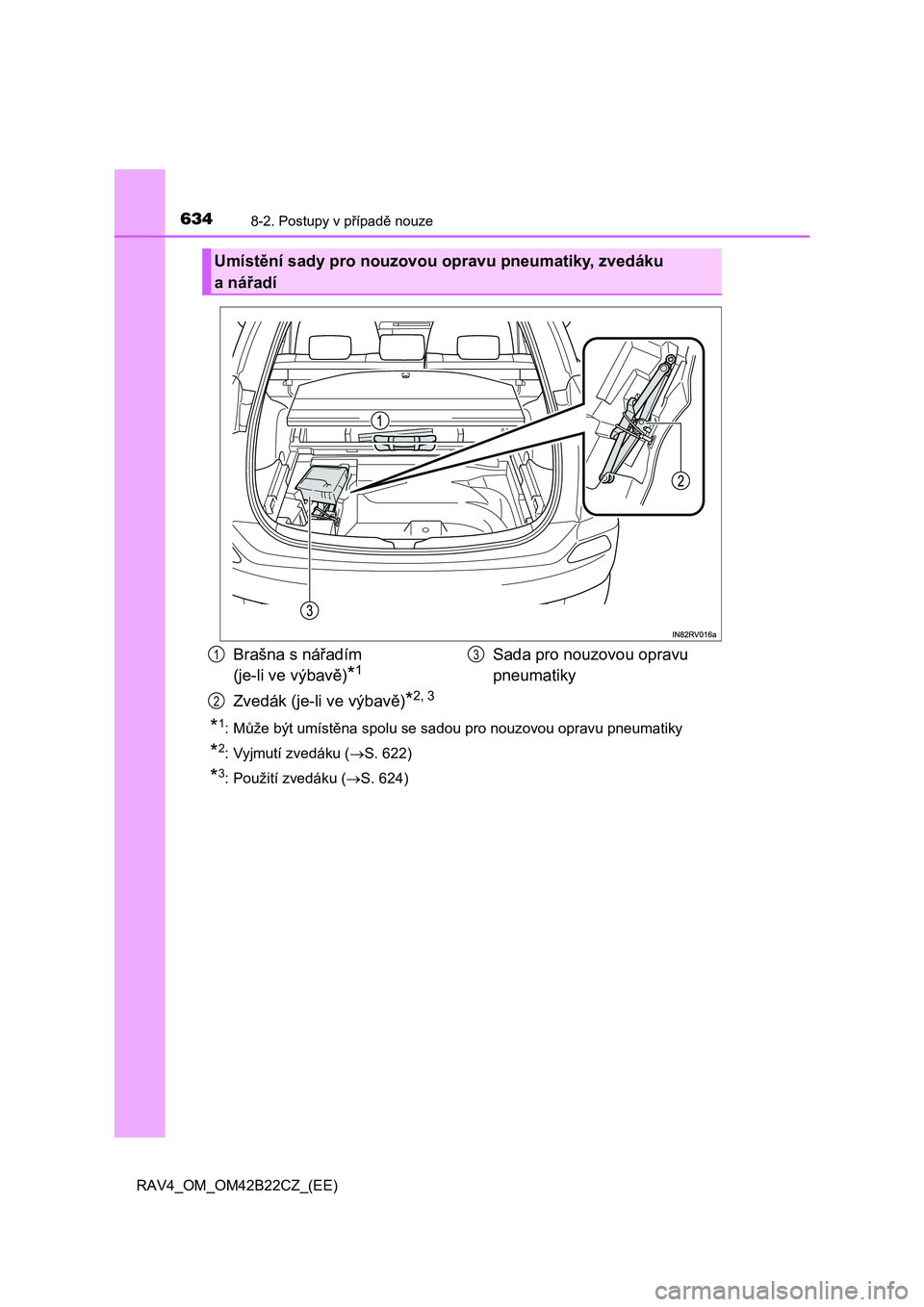

Umístění sady pro nouzovou opravu pneumatiky, zvedáku
a ná řadí
Brašna s nářadím
(je-li ve výbav ě)*1
Zvedák (je-li ve výbavě)*2, 3
Sada pro nouzovou opravu
pneumatiky
1
2
3

6358-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

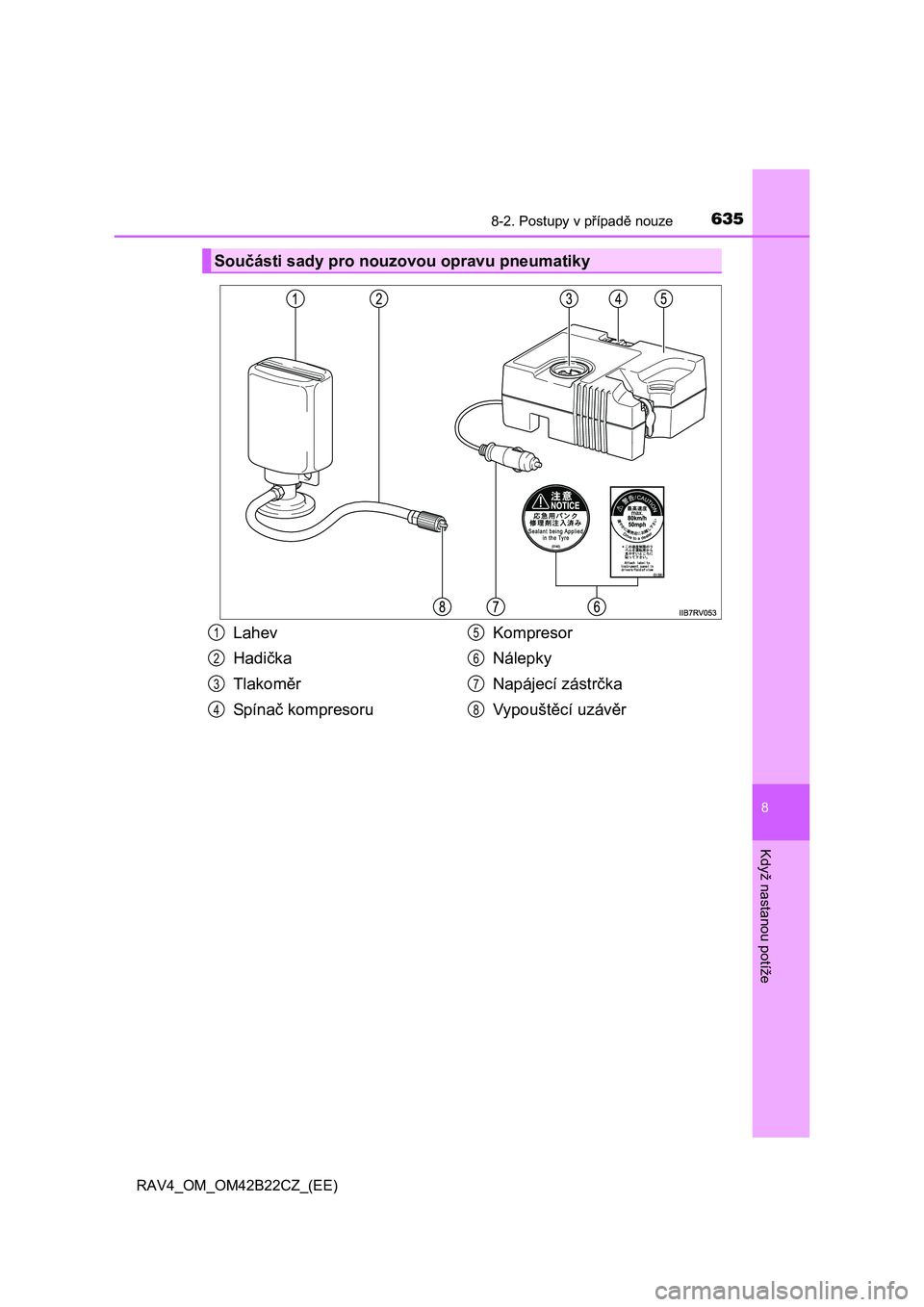

Součásti sady pro nouzovou opravu pneumatiky
Lahev
Hadi čka
Tlakom ěr
Sp ín a č kompresoru
Kompresor
Nálepky
Napájecí zástr čka
Vypoušt ěcí uzávěr
1
2
3
4
5
6
7
8

6368-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

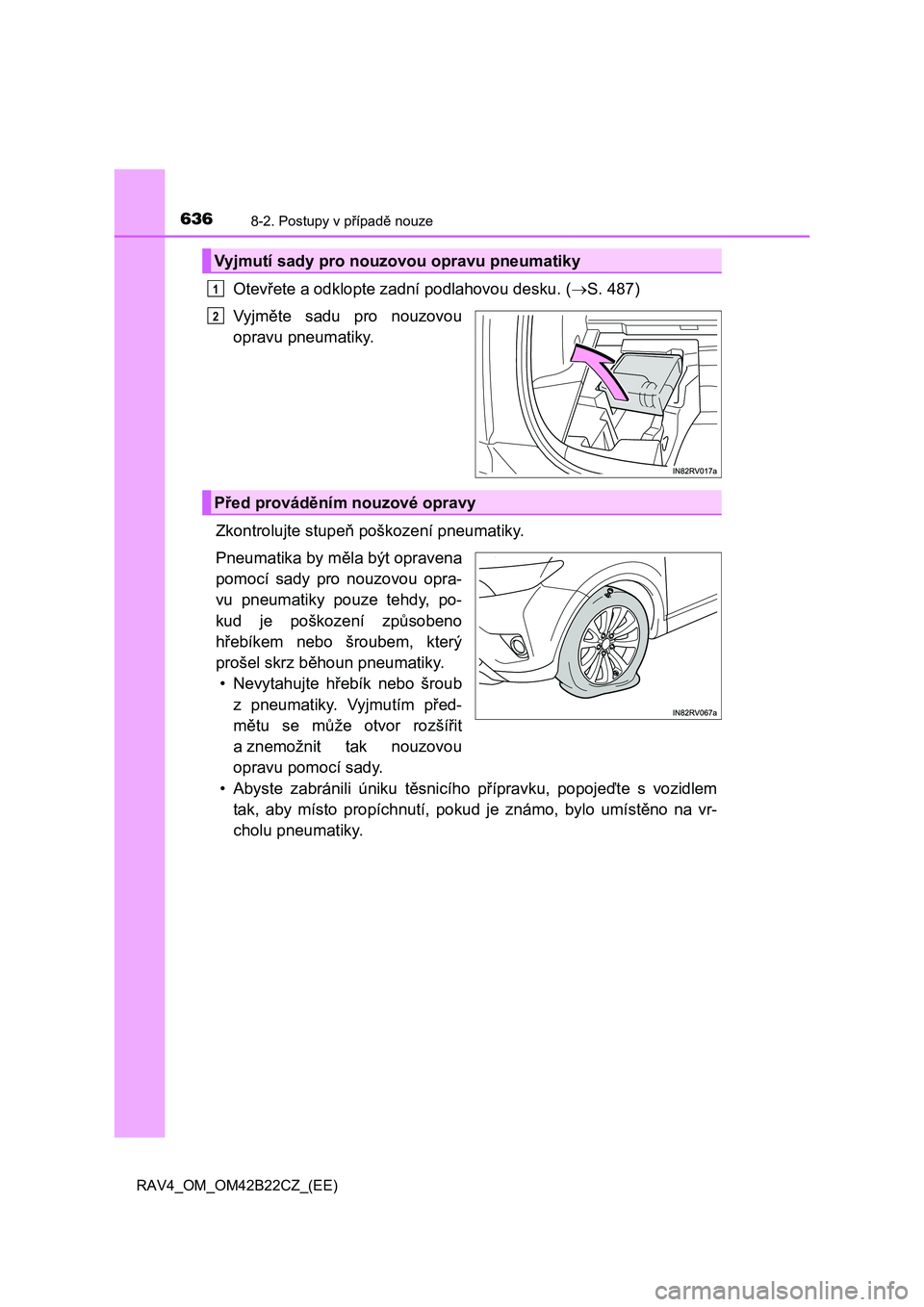

Otevřete a odklopte zadní podlahovou desku. (S. 487)
Vyjm ěte sadu pro nouzovou
opravu pneumatiky.
Zkontrolujte stupe ň poškození pneumatiky.
Pneumatika by m ěla být opravena
pomocí sady pro nouzovou opra-
vu pneumatiky pouze tehdy, po-
kud je poškození zp ůsobeno
h řebíkem nebo šroubem, který
prošel skrz b ěhoun pneumatiky.
• Nevytahujte h řebík nebo šroub
z pneumatiky. Vyjmutím p řed-
m ětu se může otvor rozšířit
a znemožnit tak nouzovou
opravu pomocí sady.
• Abyste zabránili úniku t ěsnicího přípravku, popojeďte s vozidlem
tak, aby místo propí chnutí, pokud je známo, bylo umístěno na vr-
cholu pneumatiky.
Vyjmutí sady pro nouzovou opravu pneumatiky
1
2
P řed prováděním nouzové opravy

6378-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

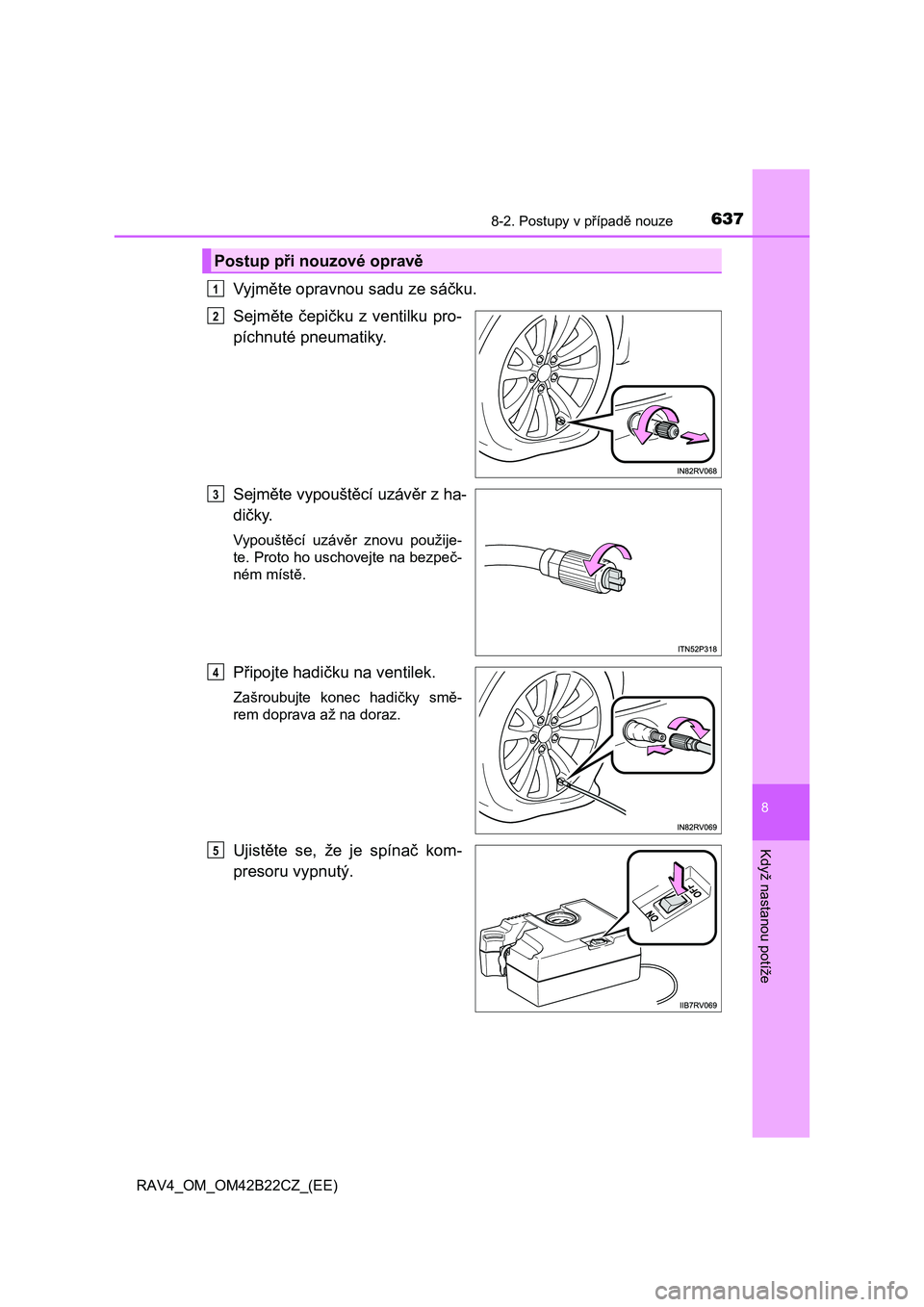

Vyjměte opravnou sadu ze sáčku.
Sejm ěte čepičku z ventilku pro-
píchnuté pneumatiky.
Sejm ěte vypouštěcí uzávěr z ha-
di čky.
Vypouštěcí uzávěr znovu použije-
te. Proto ho uschovejte na bezpe č-
ném míst ě.
Připojte hadičku na ventilek.
Zašroubujte konec hadičky smě-
rem doprava až na doraz.
Ujist ěte se, že je spínač kom-
presoru vypnutý.
Postup p ři nouzové opravě
1
2
3
4
5

6388-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

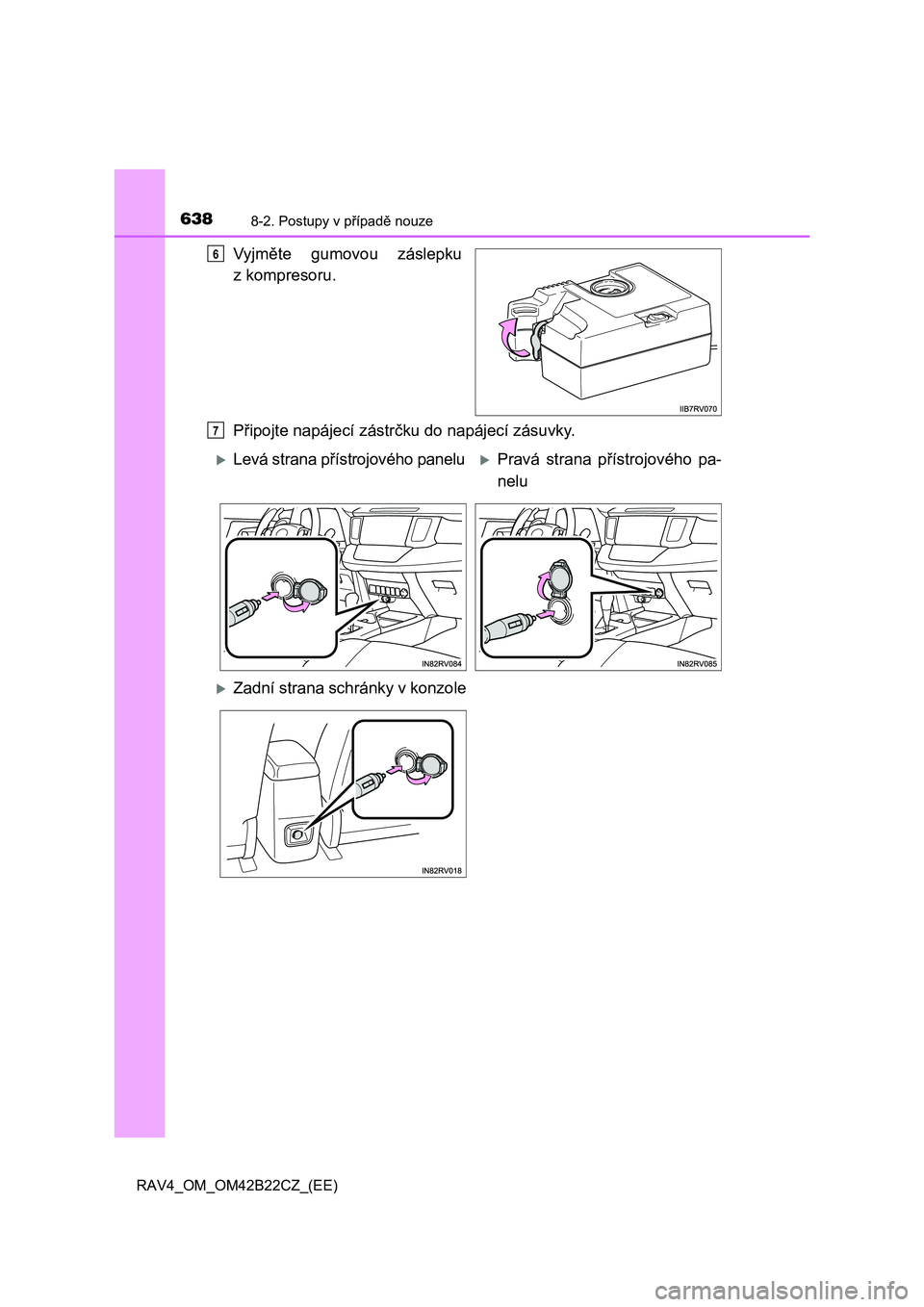

Vyjměte gumovou záslepku
z kompresoru.
P řipojte napájecí zástrčku do napájecí zásuvky.
6
7
Levá strana přístrojového paneluPravá strana přístrojového pa-
nelu
Zadní strana schránky v konzole

6398-2. Postupy v případě nouze
8
Když nastanou potíže
RAV4_OM_OM42B22CZ_(EE)

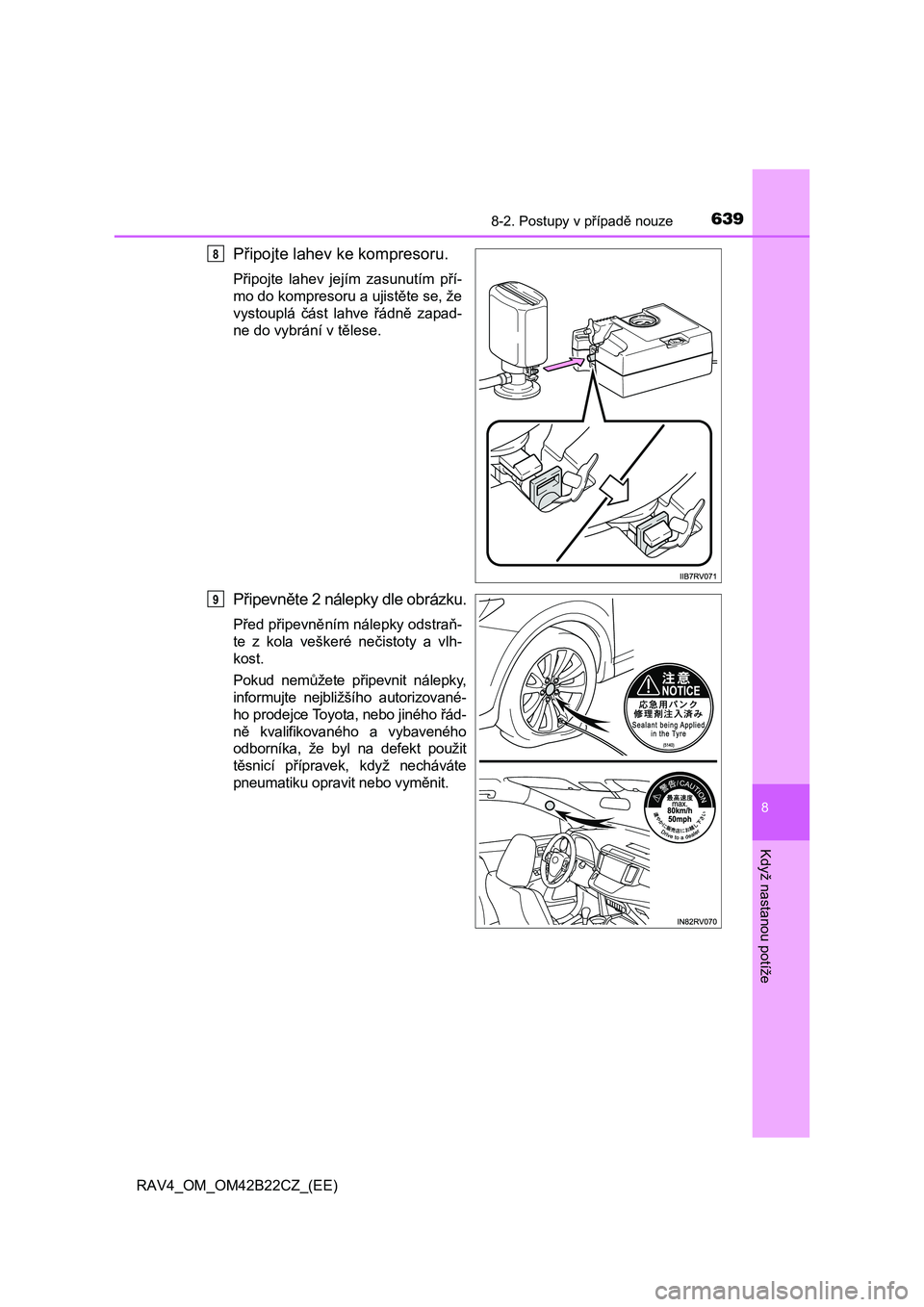

Připojte lahev ke kompresoru.
Připojte lahev jejím zasunutím pří-
mo do kompresoru a ujist ěte se, že
vystouplá část lahve řádně zapad-
ne do vybrání v t ělese.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepky odstraň-
te z kola veškeré ne čistoty a vlh-
kost.
Pokud nem ůžete připevnit nálepky,
informujte nejbližšího autorizované-
ho prodejce Toyota, nebo jiného řád-
n ě kvalifikovaného a vybaveného
odborníka, že byl na defekt použit
t ěsnicí přípravek, když necháváte
pneumatiku opravit nebo vym ěnit.
8
9

6408-2. Postupy v případě nouze
RAV4_OM_OM42B22CZ_(EE)

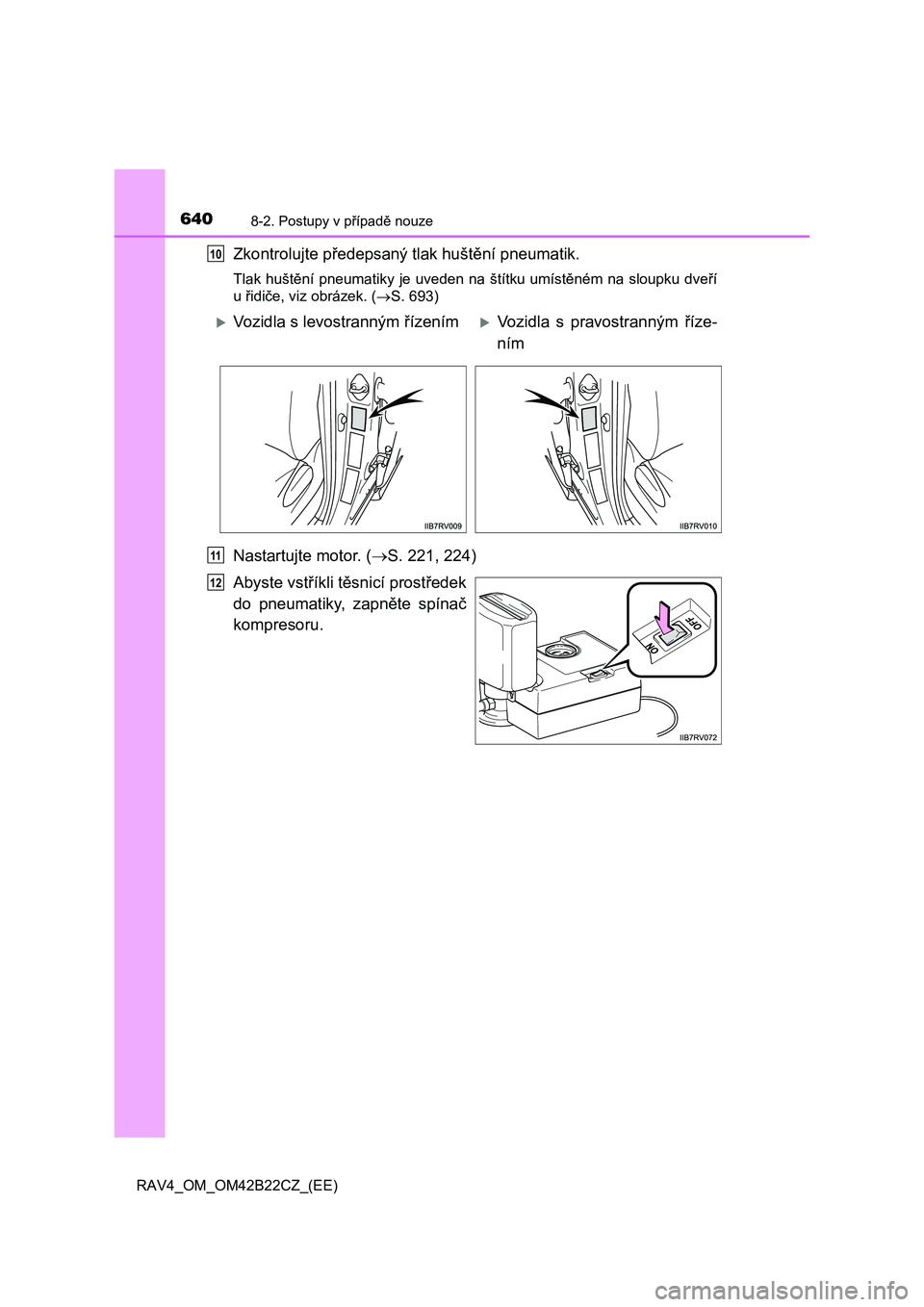

Zkontrolujte předepsaný tlak huštění pneumatik.
Tlak huštění pneumatiky je uveden na štítku umístěném na sloupku dveří
u řidiče, viz obrázek. (S. 693)
Nastartujte motor. (S. 221, 224)
Abyste vst říkli těsnicí prostředek
do pneumatiky, zapn ěte spínač
kompresoru.
10
Vozidla s levostranným řízenímVozidla s pravostranným říze-
ním
11
12
