TOYOTA RAV4 2016 Upute Za Rukovanje (in Croatian)

5197-3. Samostalno održavanje
7
Održavanje i briga

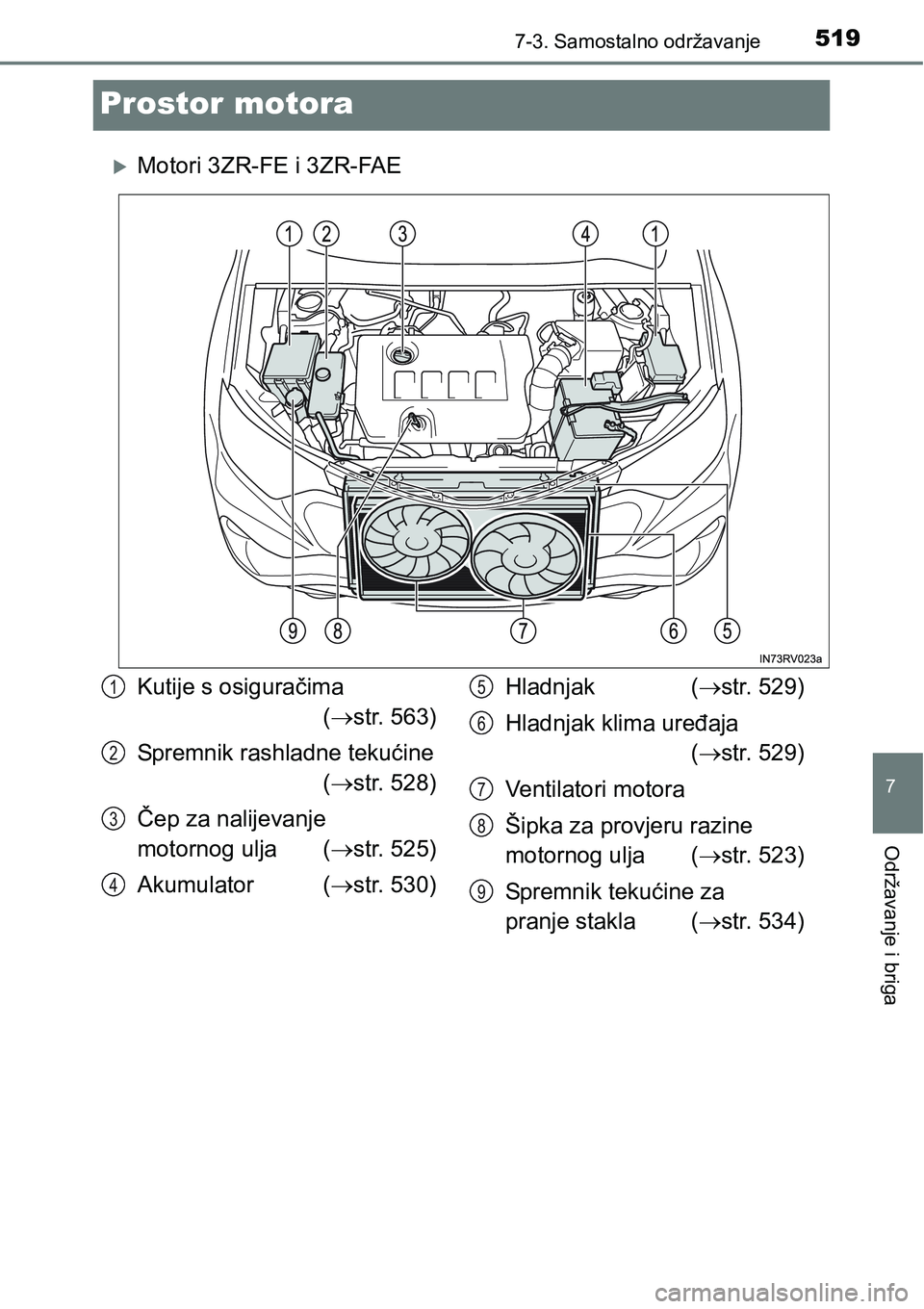

Prostor motora
Motori 3ZR-FE i 3ZR-FAE
Kutije s osiguračima
(str. 563)
Spremnik rashladne tekućine
(str. 528)
Čep za nalijevanje
motornog ulja (str. 525)
Akumulator (str. 530)Hladnjak (str. 529)
Hladnjak klima uređaja
(str. 529)
Ventilatori motora
Šipka za provjeru razine
motornog ulja (str. 523)
Spremnik tekućine za
pranje stakla (str. 534)1
2
3
4
5
6
7
8
9

5207-3. Samostalno održavanje

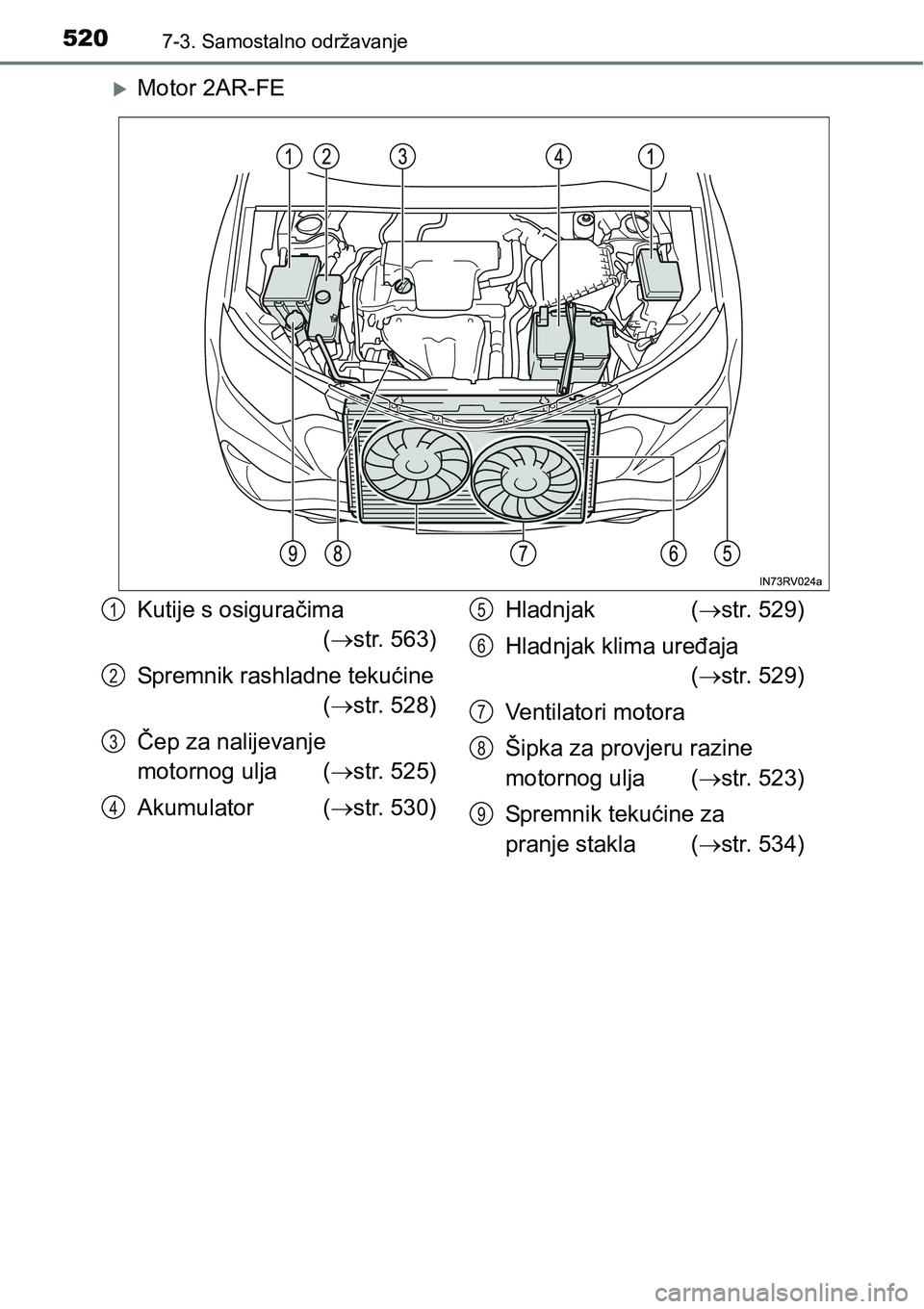

Motor 2AR-FE
Kutije s osiguračima
(str. 563)
Spremnik rashladne tekućine
(str. 528)
Čep za nalijevanje
motornog ulja (str. 525)
Akumulator (str. 530)Hladnjak (str. 529)
Hladnjak klima uređaja
(str. 529)
Ventilatori motora
Šipka za provjeru razine
motornog ulja (str. 523)
Spremnik tekućine za
pranje stakla (str. 534)1
2
3
4
5
6
7
8
9

5217-3. Samostalno održavanje
7
Održavanje i briga

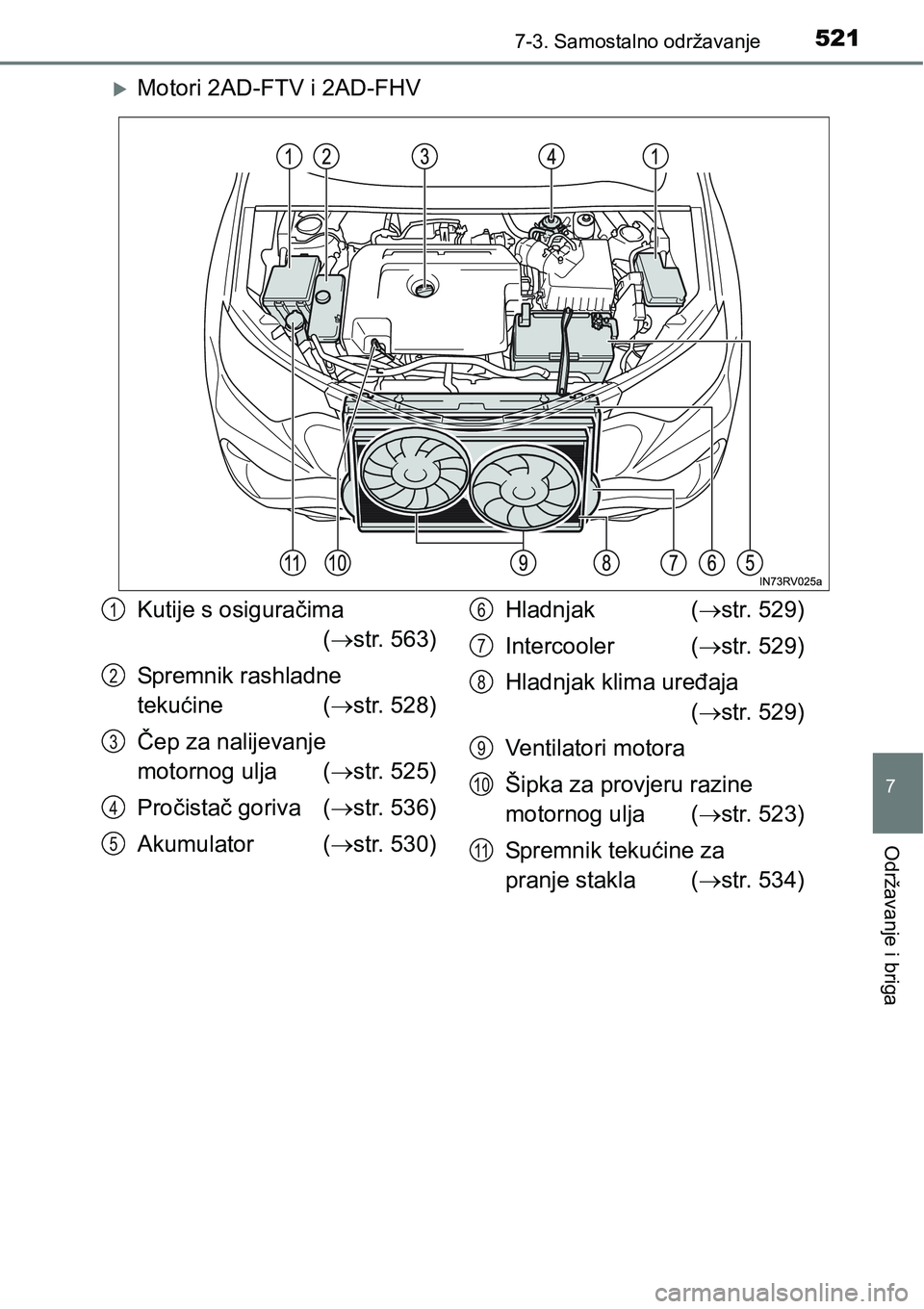

Motori 2AD-FTV i 2AD-FHV
Kutije s osiguračima
(str. 563)
Spremnik rashladne
tekućine (str. 528)
Čep za nalijevanje
motornog ulja (str. 525)
Pročistač goriva (str. 536)
Akumulator (str. 530)Hladnjak (str. 529)
Intercooler (str. 529)
Hladnjak klima uređaja
(str. 529)
Ventilatori motora
Šipka za provjeru razine
motornog ulja (str. 523)
Spremnik tekućine za
pranje stakla (str. 534)1
2
3
4
5
6
7
8
9
10
11

5227-3. Samostalno održavanje

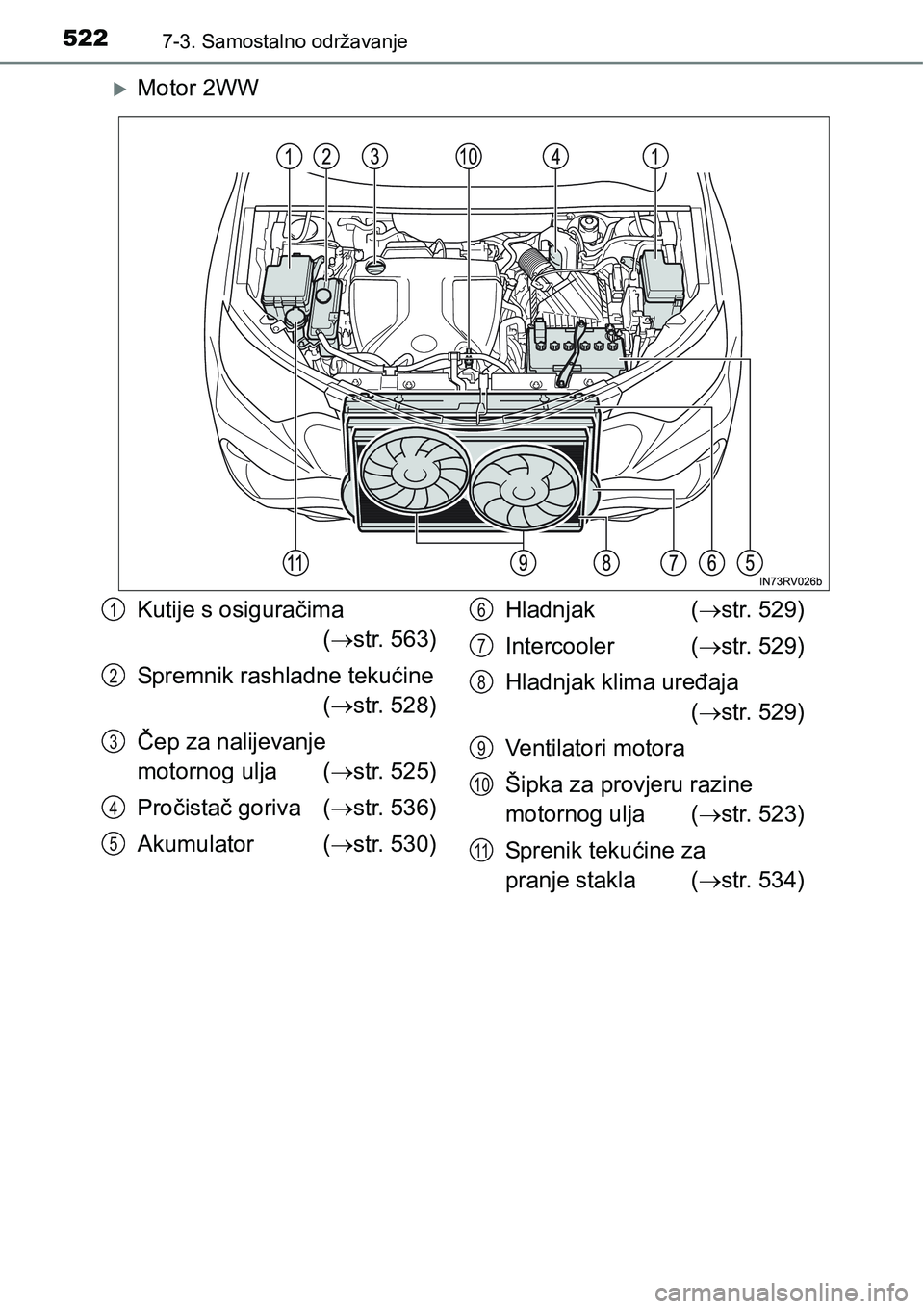

Motor 2WW
Kutije s osiguračima
(str. 563)
Spremnik rashladne tekućine
(str. 528)
Čep za nalijevanje
motornog ulja (str. 525)
Pročistač goriva (str. 536)
Akumulator (str. 530)Hladnjak (str. 529)
Intercooler (str. 529)
Hladnjak klima uređaja
(str. 529)
Ventilatori motora
Šipka za provjeru razine
motornog ulja (str. 523)
Sprenik tekućine za
pranje stakla (str. 534)1
2
3
4
5
6
7
8
9
10
11

5237-3. Samostalno održavanje
7
Održavanje i briga

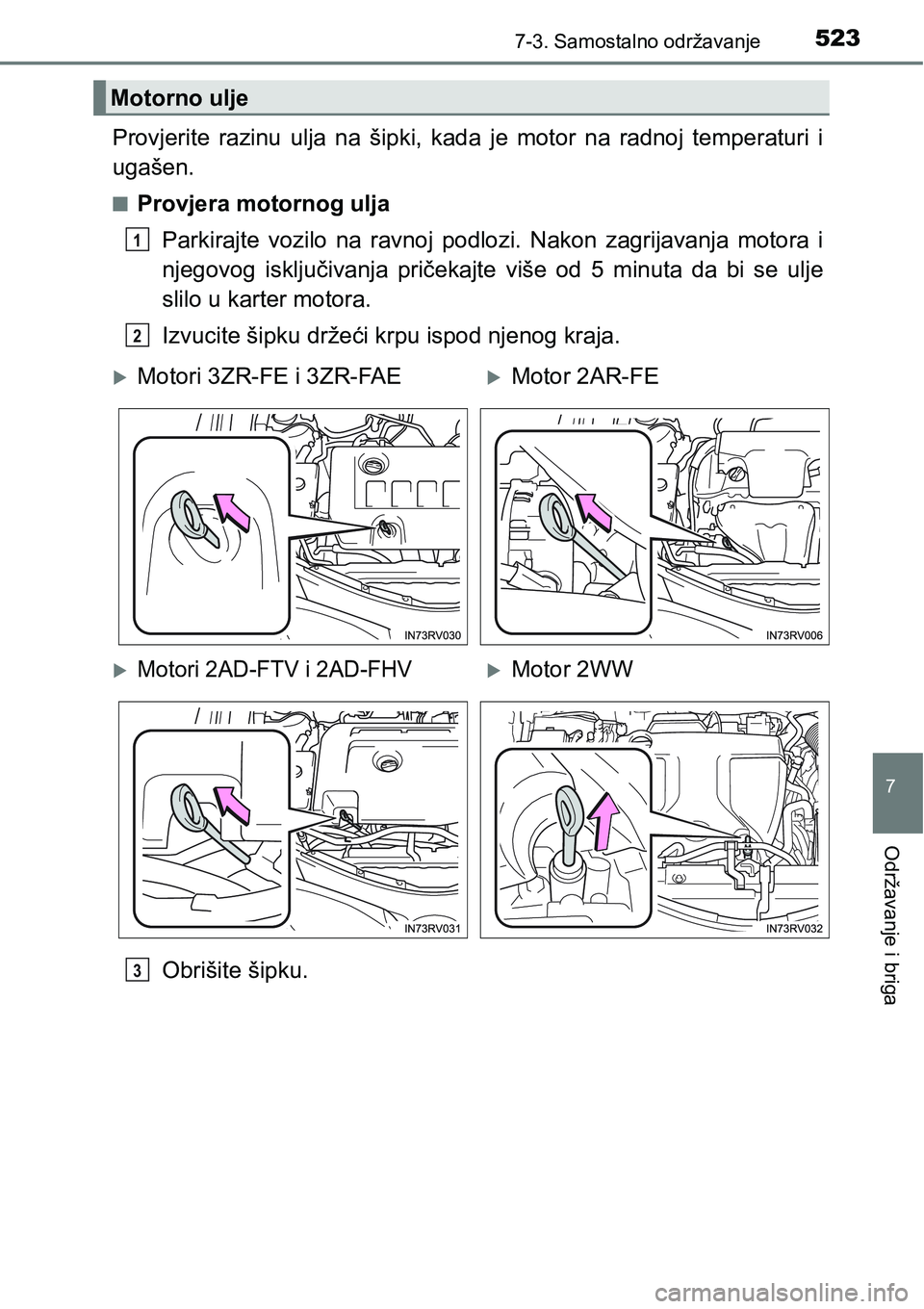

Provjerite razinu ulja na šipki, kada je motor na radnoj temperaturi i
ugašen.
nProvjera motornog ulja
Parkirajte vozilo na ravnoj podlozi. Nakon zagrijavanja motora i
njegovog isključivanja pričekajte više od 5 minuta da bi se ulje
slilo u karter motora.
Izvucite šipku držeći krpu ispod njenog kraja.
Obrišite šipku.
Motorno ulje
1
2
Motori 3ZR-FE i 3ZR-FAEMotor 2AR-FE
Motori 2AD-FTV i 2AD-FHVMotor 2WW
3

5247-3. Samostalno održavanje

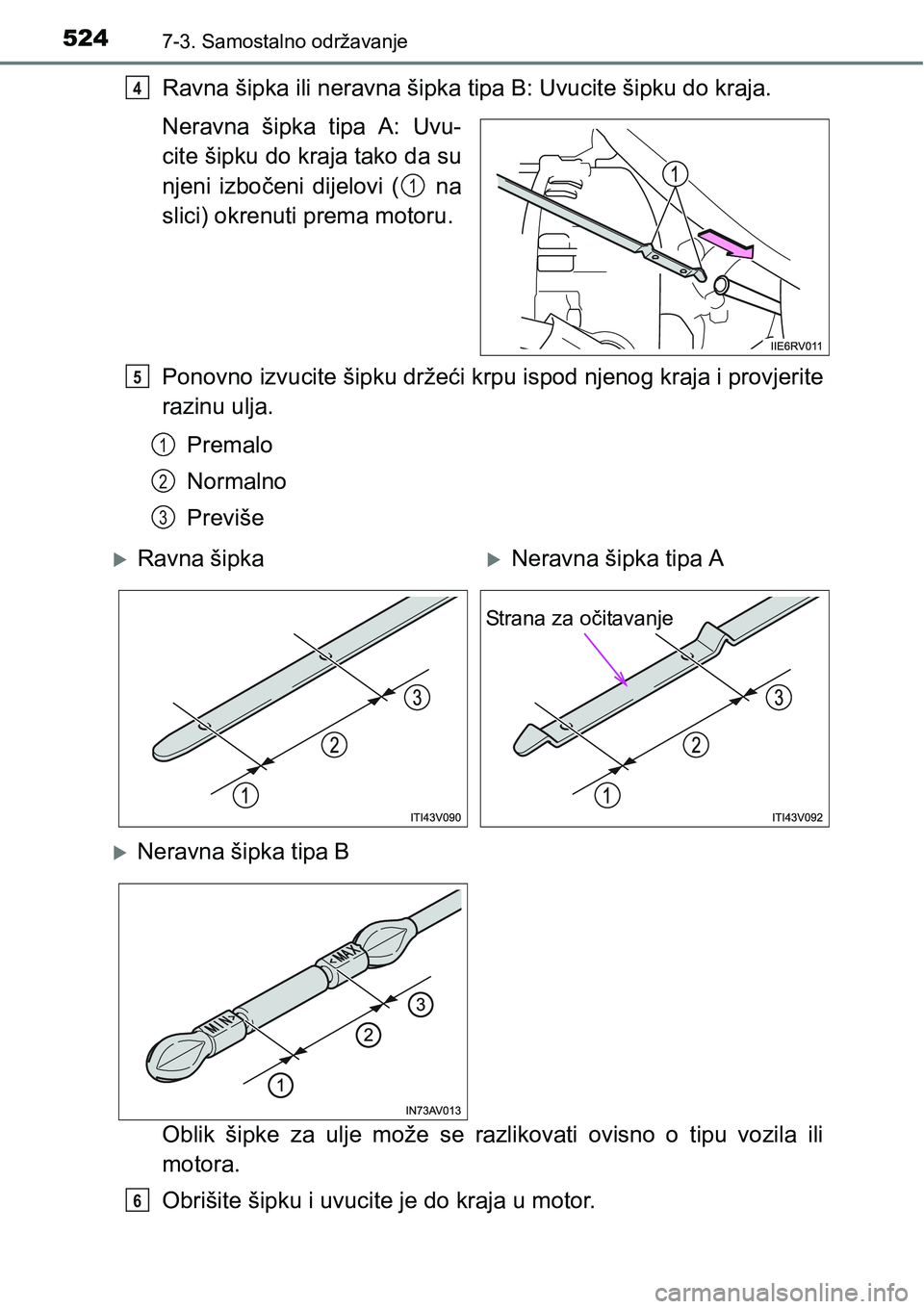

Ravna šipka ili neravna šipka tipa B: Uvucite šipku do kraja.
Neravna šipka tipa A: Uvu-
cite šipku do kraja tako da su
njeni izbočeni dijelovi ( na
slici) okrenuti prema motoru.
Ponovno izvucite šipku držeći krpu ispod njenog kraja i provjerite
razinu ulja.
Premalo
Normalno
Previše
Oblik šipke za ulje može se razlikovati ovisno o tipu vozila ili
motora.
Obrišite šipku i uvucite je do kraja u motor.4
1
5
1
2
3
Ravna šipkaNeravna šipka tipa A
Neravna šipka tipa B
Strana za očitavanje
6

5257-3. Samostalno održavanje
7
Održavanje i briga

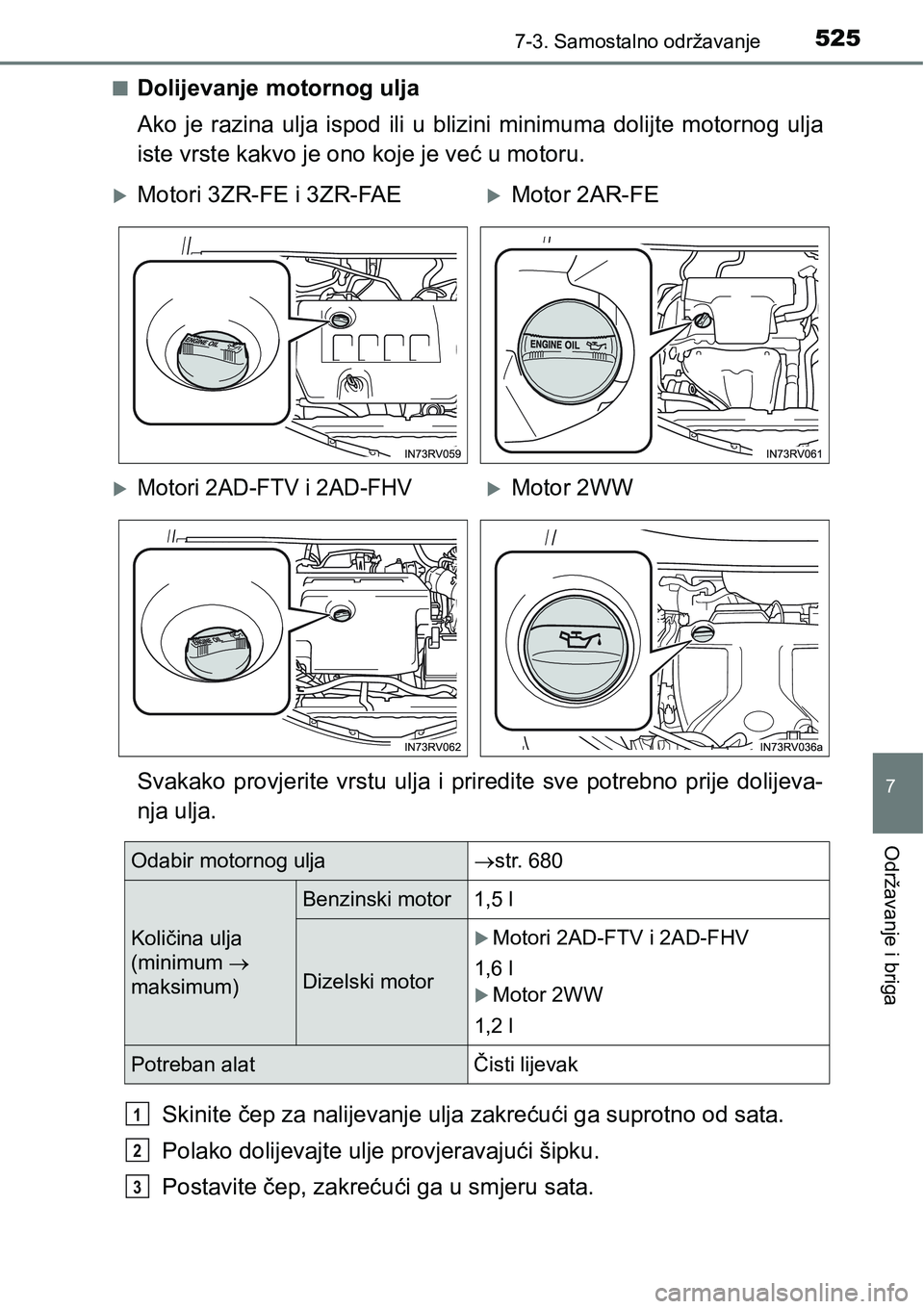

nDolijevanje motornog ulja
Ako je razina ulja ispod ili u blizini minimuma dolijte motornog ulja
iste vrste kakvo je ono koje je već u motoru.
Svakako provjerite vrstu ulja i priredite sve potrebno prije dolijeva-
nja ulja.
Skinite čep za nalijevanje ulja zakrećući ga suprotno od sata.
Polako dolijevajte ulje provjeravajući šipku.
Postavite čep, zakrećući ga u smjeru sata.
Motori 3ZR-FE i 3ZR-FAEMotor 2AR-FE
Motori 2AD-FTV i 2AD-FHVMotor 2WW
Odabir motornog uljastr. 680
Količina ulja
(minimum 
maksimum)
Benzinski motor 1,5 l
Dizelski motor
Motori 2AD-FTV i 2AD-FHV
1,6 l
Motor 2WW
1,2 l
Potreban alat Čisti lijevak
1
2
3

5267-3. Samostalno održavanje

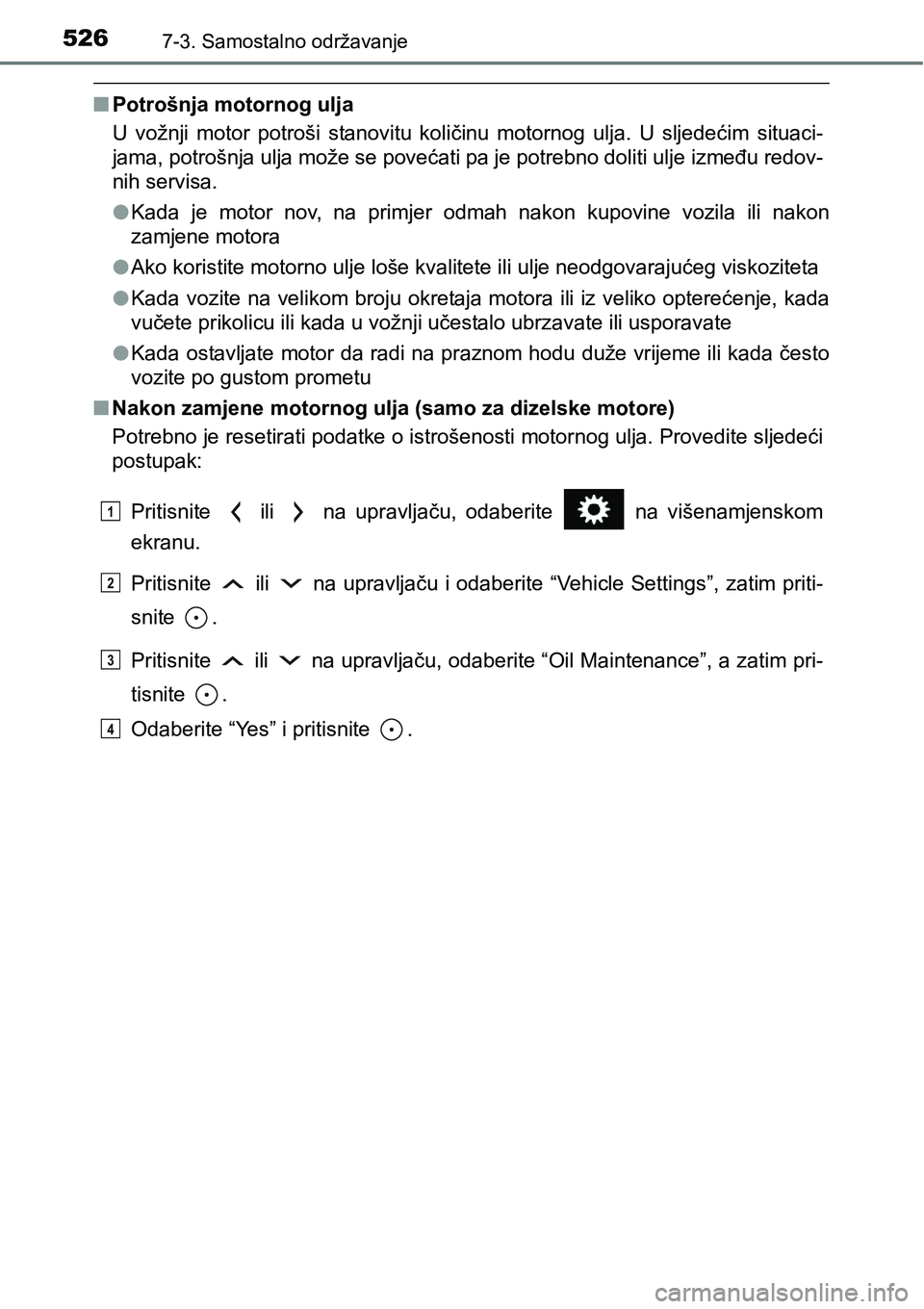

nPotrošnja motornog ulja
U vožnji motor potroši stanovitu količinu motornog ulja. U sljedećim situaci-
jama, potrošnja ulja može se povećati pa je potrebno doliti ulje između redov-
nih servisa.
lKada je motor nov, na primjer odmah nakon kupovine vozila ili nakon
zamjene motora
lAko koristite motorno ulje loše kvalitete ili ulje neodgovarajućeg viskoziteta
lKada vozite na velikom broju okretaja motora ili iz veliko opterećenje, kada
vučete prikolicu ili kada u vožnji učestalo ubrzavate ili usporavate
lKada ostavljate motor da radi na praznom hodu duže vrijeme ili kada često
vozite po gustom prometu
nNakon zamjene motornog ulja (samo za dizelske motore)
Potrebno je resetirati podatke o istrošenosti motornog ulja. Provedite sljedeći
postupak:
Pritisnite ili na upravljaču, odaberite na višenamjenskom
ekranu.
Pritisnite ili na upravljaču i odaberite “Vehicle Settings”, zatim priti-
snite .
Pritisnite ili na upravljaču, odaberite “Oil Maintenance”, a zatim pri-
tisnite .
Odaberite “Yes” i pritisnite .
1
2
3
4

5277-3. Samostalno održavanje
7
Održavanje i briga

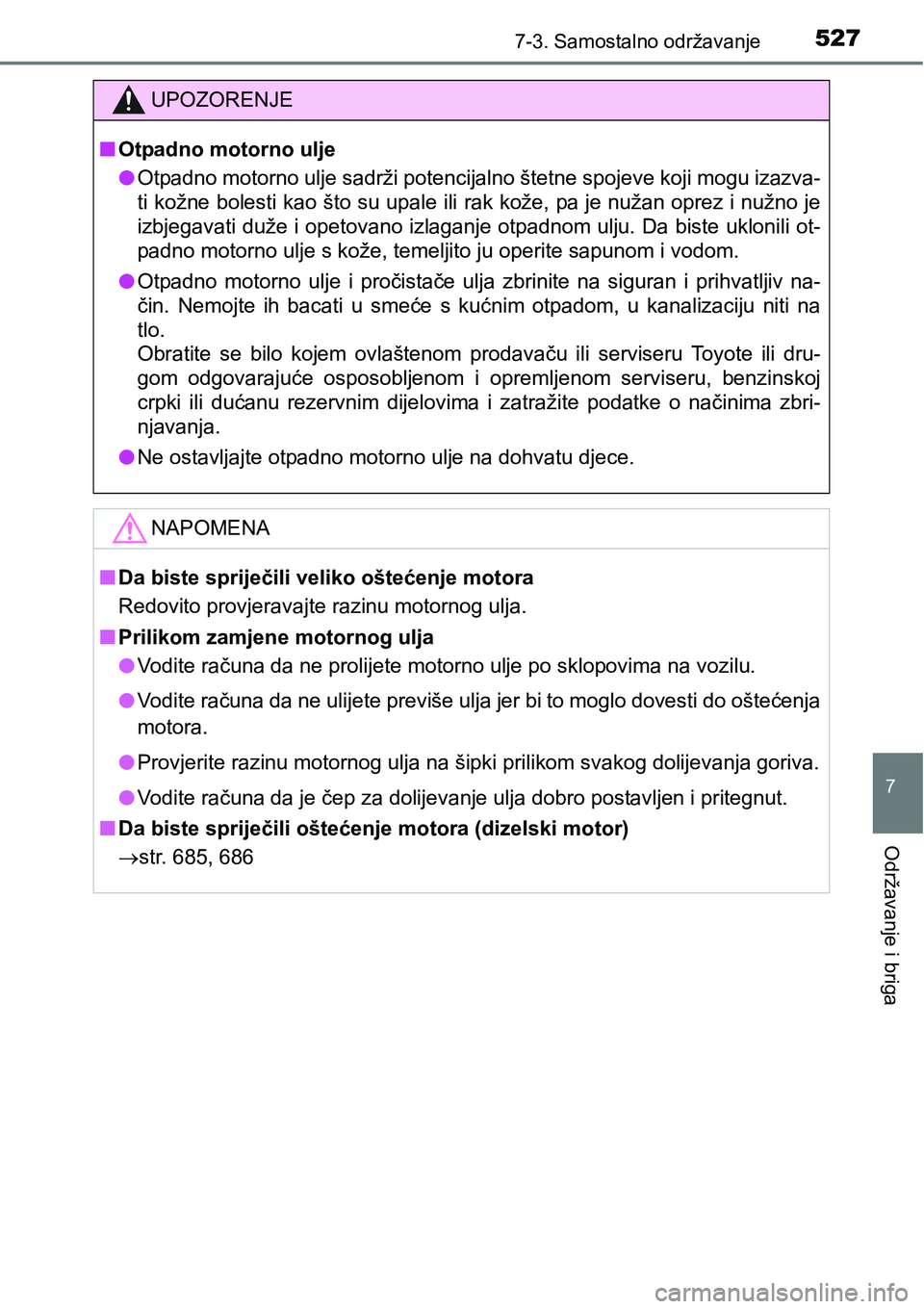

UPOZORENJE
nOtpadno motorno ulje
lOtpadno motorno ulje sadrži potencijalno štetne spojeve koji mogu izazva-
ti kožne bolesti kao što su upale ili rak kože, pa je nužan oprez i nužno je
izbjegavati duže i opetovano izlaganje otpadnom ulju. Da biste uklonili ot-
padno motorno ulje s kože, temeljito ju operite sapunom i vodom.
lOtpadno motorno ulje i pročistače ulja zbrinite na siguran i prihvatljiv na-
čin. Nemojte ih bacati u smeće s kućnim otpadom, u kanalizaciju niti na
tlo.
Obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili dru-
gom odgovarajuće osposobljenom i opremljenom serviseru, benzinskoj
crpki ili dućanu rezervnim dijelovima i zatražite podatke o načinima zbri-
njavanja.
lNe ostavljajte otpadno motorno ulje na dohvatu djece.
NAPOMENA
nDa biste spriječili veliko oštećenje motora
Redovito provjeravajte razinu motornog ulja.
nPrilikom zamjene motornog ulja
lVodite računa da ne prolijete motorno ulje po sklopovima na vozilu.
lVodite računa da ne ulijete previše ulja jer bi to moglo dovesti do oštećenja
motora.
lProvjerite razinu motornog ulja na šipki prilikom svakog dolijevanja goriva.
lVodite računa da je čep za dolijevanje ulja dobro postavljen i pritegnut.
nDa biste spriječili oštećenje motora (dizelski motor)
str. 685, 686

5287-3. Samostalno održavanje

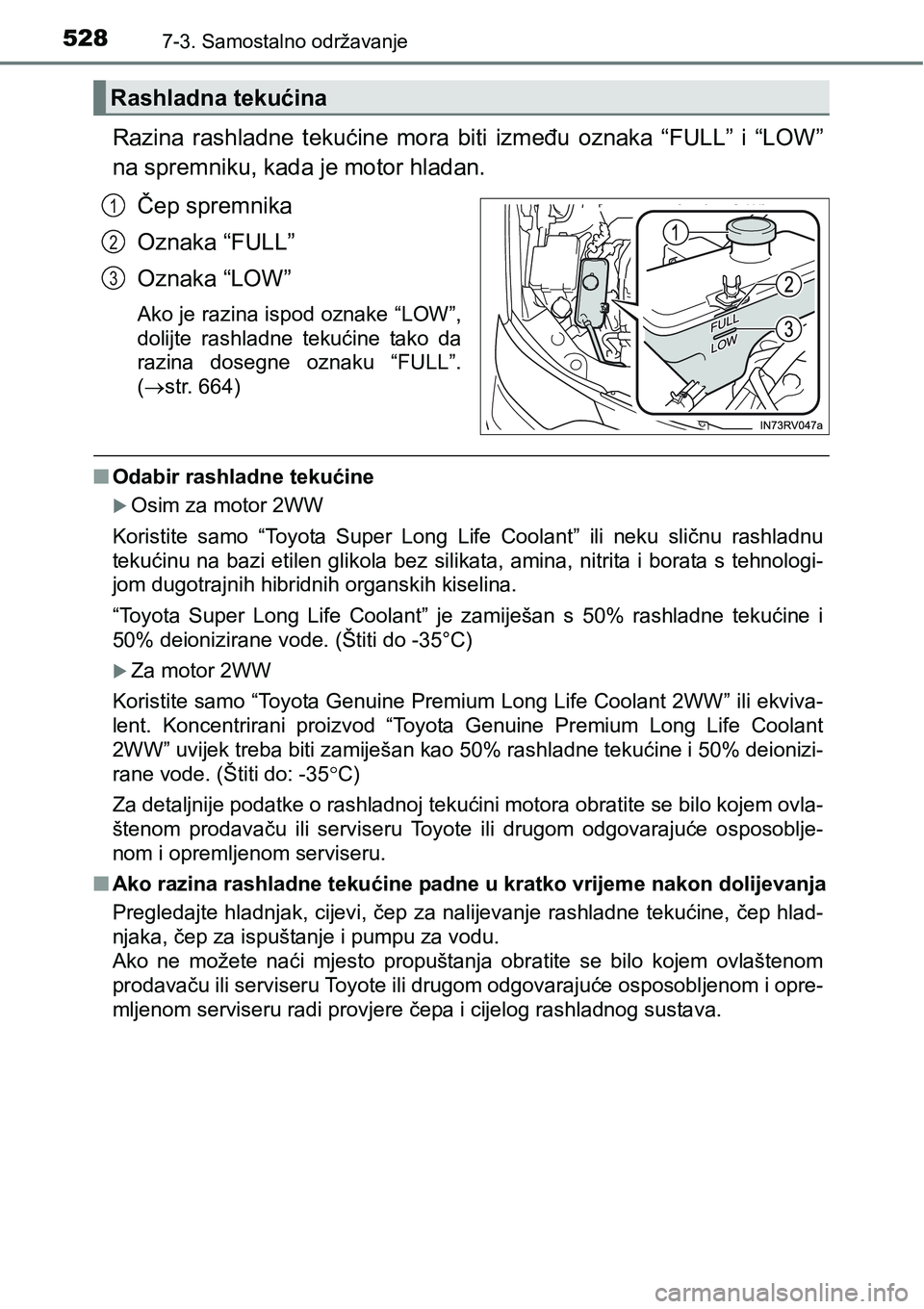

Razina rashladne tekućine mora biti između oznaka “FULL” i “LOW”
na spremniku, kada je motor hladan.
Čep spremnika
Oznaka “FULL”
Oznaka “LOW”
Ako je razina ispod oznake “LOW”,
dolijte rashladne tekućine tako da
razina dosegne oznaku “FULL”.
(str. 664)
nOdabir rashladne tekućine
Osim za motor 2WW
Koristite samo “Toyota Super Long Life Coolant” ili neku sličnu rashladnu
tekućinu na bazi etilen glikola bez silikata, amina, nitrita i borata s tehnologi-
jom dugotrajnih hibridnih organskih kiselina.
“Toyota Super Long Life Coolant” je zamiješan s 50% rashladne tekućine i
50% deionizirane vode. (Štiti do -35°C)
Za motor 2WW
Koristite samo “Toyota Genuine Premium Long Life Coolant 2WW” ili ekviva-
lent. Koncentrirani proizvod “Toyota Genuine Premium Long Life Coolant
2WW” uvijek treba biti zamiješan kao 50% rashladne tekućine i 50% deionizi-
rane vode. (Štiti do: -35C)
Za detaljnije podatke o rashladnoj tekućini motora obratite se bilo kojem ovla-
štenom prodavaču ili serviseru Toyote ili drugom odgovarajuće osposoblje-
nom i opremljenom serviseru.
nAko razina rashladne tekućine padne u kratko vrijeme nakon dolijevanja
Pregledajte hladnjak, cijevi, čep za nalijevanje rashladne tekućine, čep hlad-
njaka, čep za ispuštanje i pumpu za vodu.
Ako ne možete naći mjesto propuštanja obratite se bilo kojem ovlaštenom
prodavaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i opre-
mljenom serviseru radi provjere čepa i cijelog rashladnog sustava.
Rashladna tekućina
1
2
3
