5497-3. Samostalno održavanje
7
Održavanje i briga

5507-3. Samostalno održavanje

5517-3. Samostalno održavanje
7
Održavanje i briga

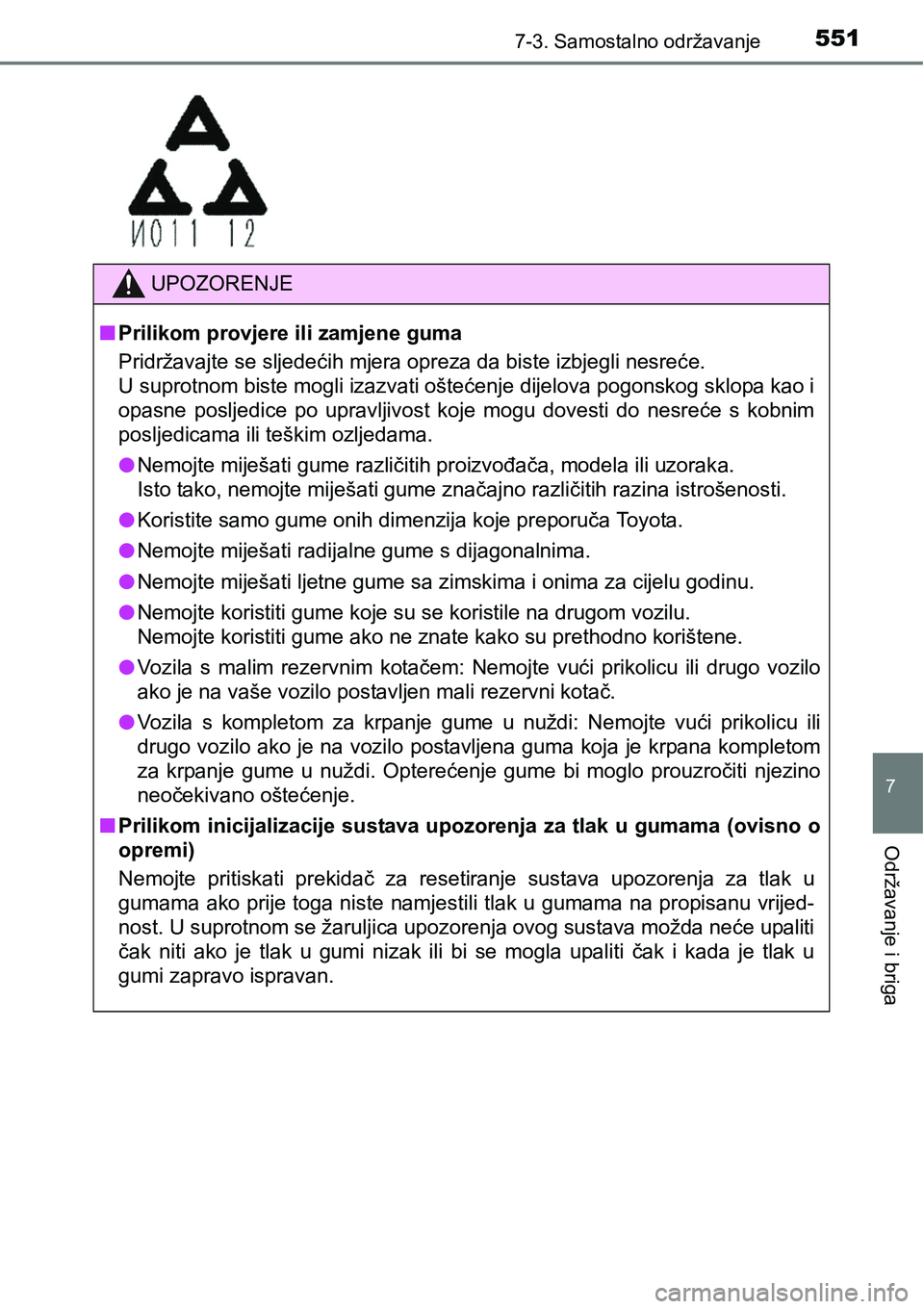

UPOZORENJE
nPrilikom provjere ili zamjene guma
Pridržavajte se sljedećih mjera opreza da biste izbjegli nesreće.
<0038000300560058005300550052005700510052005000030045004c005600570048000300500052004a004f004c0003004c005d0044005d005900440057004c0003005200e30057004800fc00480051004d004800030047004c004d0048004f0052005900
44000300530052004a005200510056004e0052004a00030056[klopa kao i
opasne posljedice po upravljivost koje mogu dovesti do nesreće s kobnim
posljedicama ili teškim ozljedama.
l<0031004800500052004d0057004800030050004c004d004800e300440057004c0003004a005800500048000300550044005d004f004c00fe004c0057004c004b0003005300550052004c005d0059005200ff004400fe0044000f0003005000520047004800
4f00440003004c004f004c00030058005d005200550044004e[a.
Isto tako, nemojte miješati gume značajno različitih razina istrošenosti.
lKoristite samo gume onih dimenzija koje preporuča Toyota.
lNemojte miješati radijalne gume s dijagonalnima.
l<0031004800500052004d0057004800030050004c004d004800e300440057004c0003004f004d00480057005100480003004a0058005000480003005600440003005d004c00500056004e004c005000440003004c000300520051004c005000440003005d00
4400030046004c004d0048004f00580003004a00520047004c[nu.
lNemojte koristiti gume koje su se koristile na drugom vozilu.
<0031004800500052004d005700480003004e00520055004c00560057004c0057004c0003004a00580050004800030044004e00520003005100480003005d00510044005700480003004e0044004e005200030056005800030053005500480057004b005200
47005100520003004e00520055004c00e30057004800510048[.
lVozila s malim rezervnim kotačem: Nemojte vući prikolicu ili drugo vozilo
ako je na vaše vozilo postavljen mali rezervni kotač.
lVozila s kompletom za krpanje gume u nuždi: Nemojte vući prikolicu ili
drugo vozilo ako je na vozilo postavljena guma koja je krpana kompletom
za krpanje gume u nuždi. Opterećenje gume bi moglo prouzročiti njezino
neočekivano oštećenje.
nPrilikom inicijalizacije sustava upozorenja za tlak u gumama (ovisno o
opremi)
Nemojte pritiskati prekidač za resetiranje sustava upozorenja za tlak u
gumama ako prije toga niste namjestili tlak u gumama na propisanu vrijed-
nost. U suprotnom se žaruljica upozorenja ovog sustava možda neće upaliti
čak niti ako je tlak u gumi nizak ili bi se mogla upaliti čak i kada je tlak u
gumi zapravo ispravan.

5527-3. Samostalno održavanje

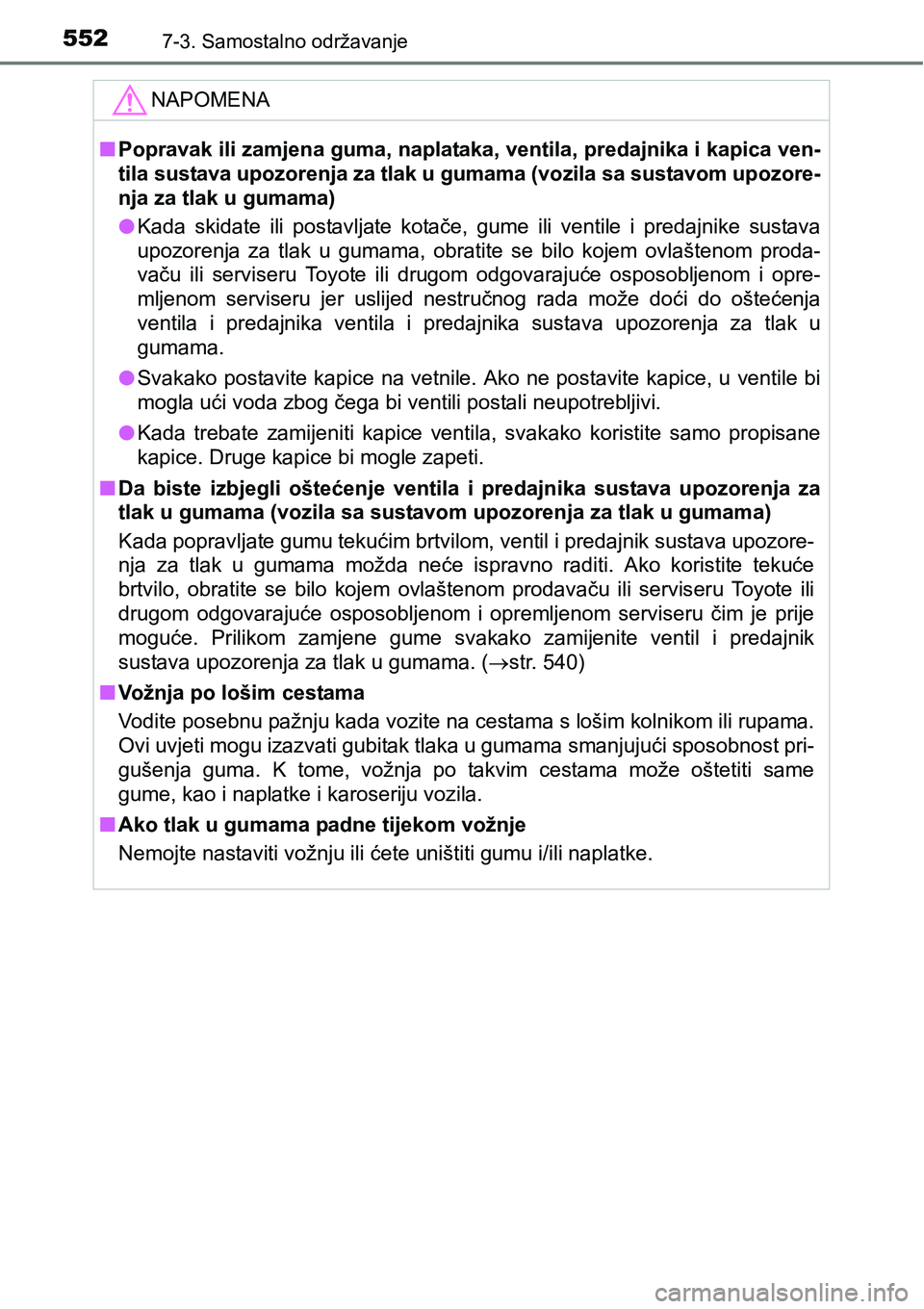

NAPOMENA
nPopravak ili zamjena guma, naplataka, ventila, predajnika i kapica ven-
tila sustava upozorenja za tlak u gumama (vozila sa sustavom upozore-
nja za tlak u gumama)
lKada skidate ili postavljate kotače, gume ili ventile i predajnike sustava
upozorenja za tlak u gumama, obratite se bilo kojem ovlaštenom proda-
vaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i opre-
mljenom serviseru jer uslijed nestručnog rada može doći do oštećenja
ventila i predajnika ventila i predajnika sustava upozorenja za tlak u
gumama.
lSvakako postavite kapice na vetnile. Ako ne postavite kapice, u ventile bi
mogla ući voda zbog čega bi ventili postali neupotrebljivi.
lKada trebate zamijeniti kapice ventila, svakako koristite samo propisane
kapice. Druge kapice bi mogle zapeti.
nDa biste izbjegli oštećenje ventila i predajnika sustava upozorenja za
tlak u gumama (vozila sa sustavom upozorenja za tlak u gumama)
Kada popravljate gumu tekućim brtvilom, ventil i predajnik sustava upozore-
nja za tlak u gumama možda neće ispravno raditi. Ako koristite tekuće
brtvilo, obratite se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili
drugom odgovarajuće osposobljenom i opremljenom serviseru čim je prije
moguće. Prilikom zamjene gume svakako zamijenite ventil i predajnik
sustava upozorenja za tlak u gumama. (str. 540)
nVožnja po lošim cestama
Vodite posebnu pažnju kada vozite na cestama s lošim kolnikom ili rupama.
Ovi uvjeti mogu izazvati gubitak tlaka u gumama smanjujući sposobnost pri-
gušenja guma. K tome, vožnja po takvim cestama može oštetiti same
gume, kao i naplatke i karoseriju vozila.
nAko tlak u gumama padne tijekom vožnje
Nemojte nastaviti vožnju ili ćete uništiti gumu i/ili naplatke.

5537-3. Samostalno održavanje
7
Održavanje i briga

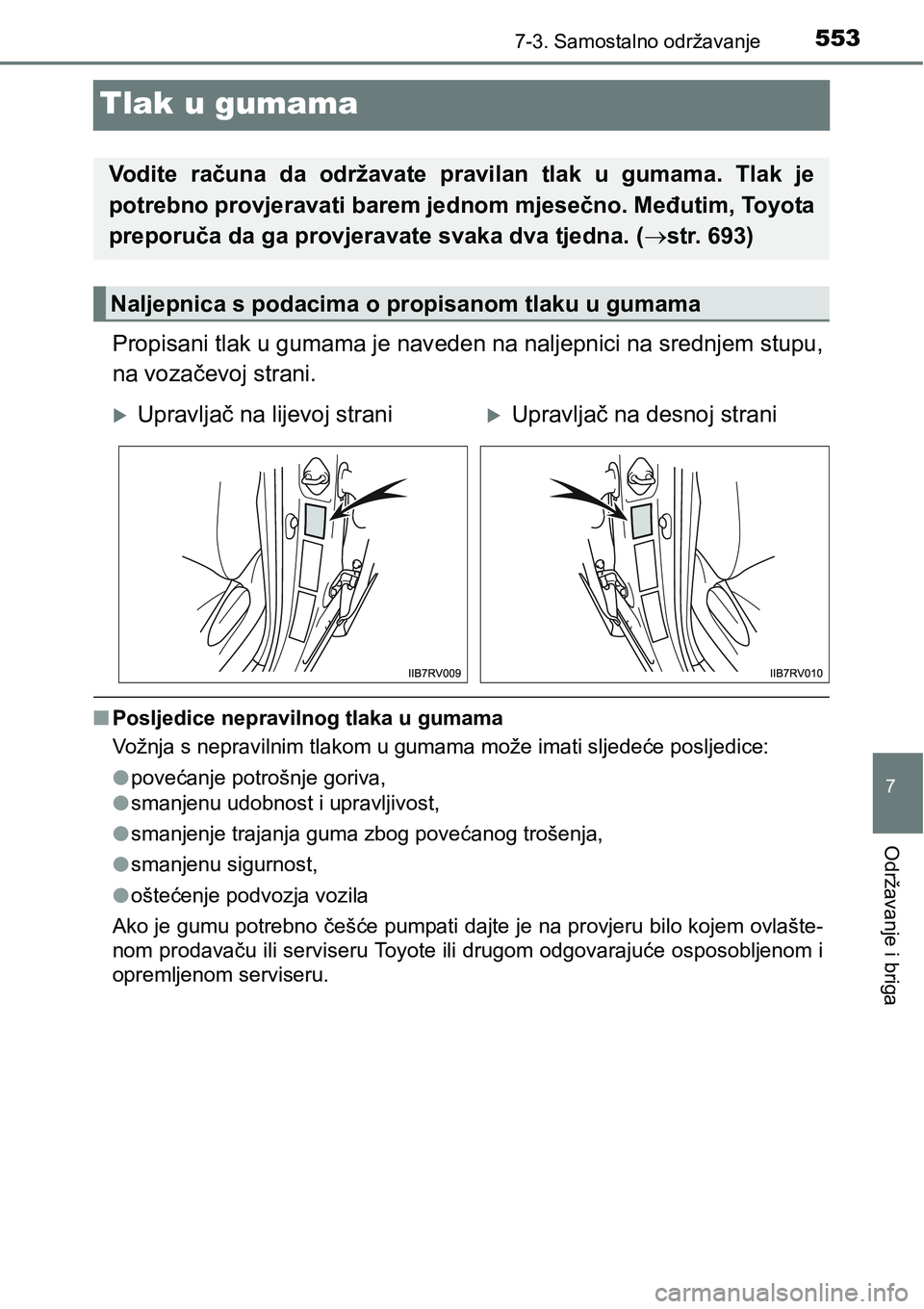

Tlak u gumama
Propisani tlak u gumama je naveden na naljepnici na srednjem stupu,
na vozačevoj strani.
nPosljedice nepravilnog tlaka u gumama
Vožnja s nepravilnim tlakom u gumama može imati sljedeće posljedice:
lpovećanje potrošnje goriva,
lsmanjenu udobnost i upravljivost,
lsmanjenje trajanja guma zbog povećanog trošenja,
lsmanjenu sigurnost,
loštećenje podvozja vozila
Ako je gumu potrebno češće pumpati dajte je na provjeru bilo kojem ovlašte-
nom prodavaču ili serviseru Toyote ili drugom odgovarajuće osposobljenom i
opremljenom serviseru.
Vodite računa da održavate pravilan tlak u gumama. Tlak je
potrebno provjeravati barem jednom mjesečno. Međutim, Toyota
preporuča da ga provjeravate svaka dva tjedna. (str. 693)
Naljepnica s podacima o propisanom tlaku u gumama
Upravljač na lijevoj straniUpravljač na desnoj strani

5547-3. Samostalno održavanje

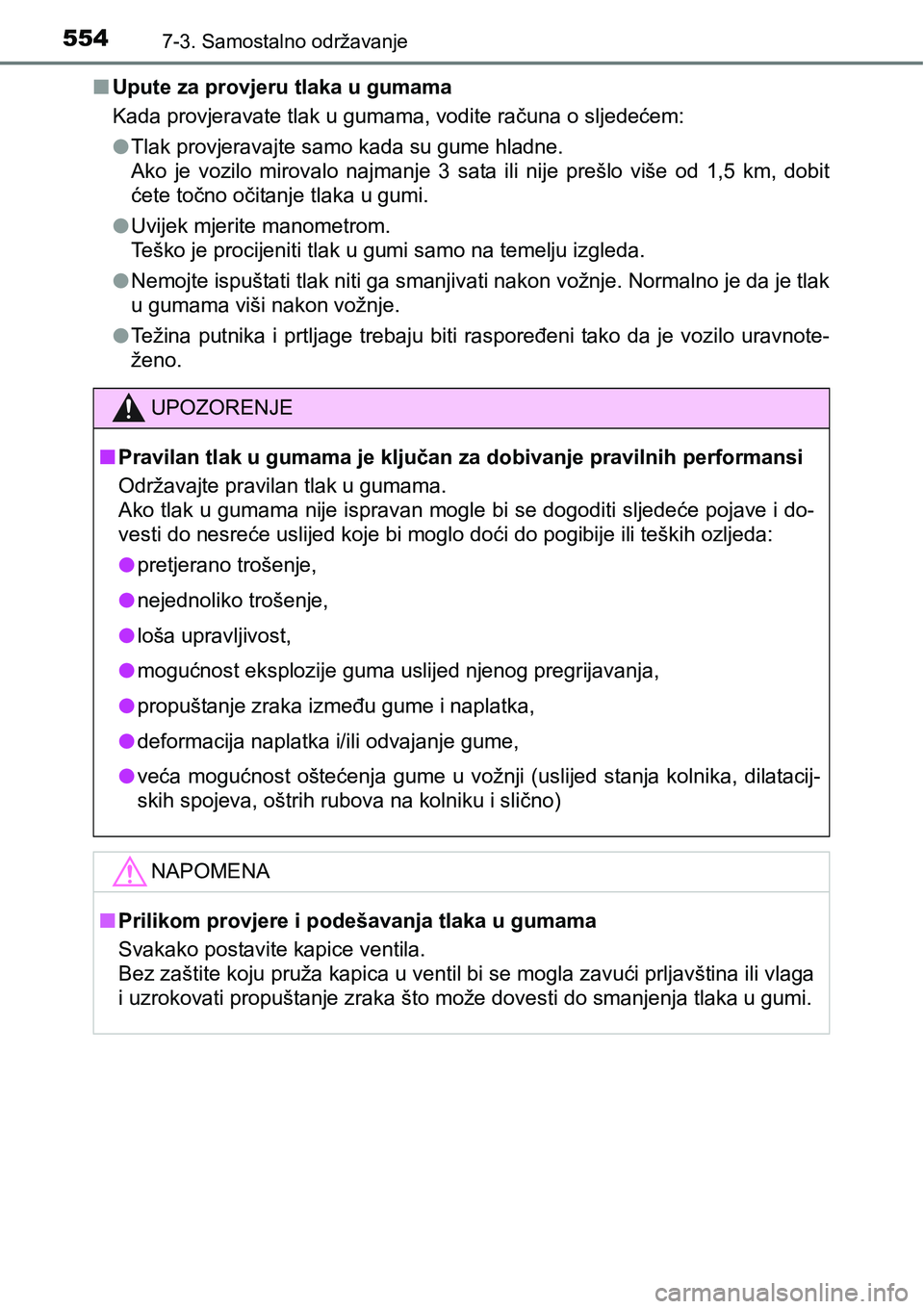

nUpute za provjeru tlaka u gumama
Kada provjeravate tlak u gumama, vodite računa o sljedećem:
lTlak provjeravajte samo kada su gume hladne.
Ako je vozilo mirovalo najmanje 3 sata ili nije prešlo više od 1,5 km, dobit
ćete točno očitanje tlaka u gumi.
lUvijek mjerite manometrom.
Teško je procijeniti tlak u gumi samo na temelju izgleda.
lNemojte ispuštati tlak niti ga smanjivati nakon vožnje. Normalno je da je tlak
u gumama viši nakon vožnje.
lTežina putnika i prtljage trebaju biti raspoređeni tako da je vozilo uravnote-
ženo.
UPOZORENJE
nPravilan tlak u gumama je ključan za dobivanje pravilnih performansi
Održavajte pravilan tlak u gumama.
Ako tlak u gumama nije ispravan mogle bi se dogoditi sljedeće pojave i do-
vesti do nesreće uslijed koje bi moglo doći do pogibije ili teških ozljeda:
lpretjerano trošenje,
lnejednoliko trošenje,
lloša upravljivost,
lmogućnost eksplozije guma uslijed njenog pregrijavanja,
lpropuštanje zraka između gume i naplatka,
ldeformacija naplatka i/ili odvajanje gume,
lveća mogućnost oštećenja gume u vožnji (uslijed stanja kolnika, dilatacij-
skih spojeva, oštrih rubova na kolniku i slično)
NAPOMENA
nPrilikom provjere i podešavanja tlaka u gumama
Svakako postavite kapice ventila.
Bez zaštite koju pruža kapica u ventil bi se mogla zavući prljavština ili vlaga
i uzrokovati propuštanje zraka što može dovesti do smanjenja tlaka u gumi.

5557-3. Samostalno održavanje
7
Održavanje i briga

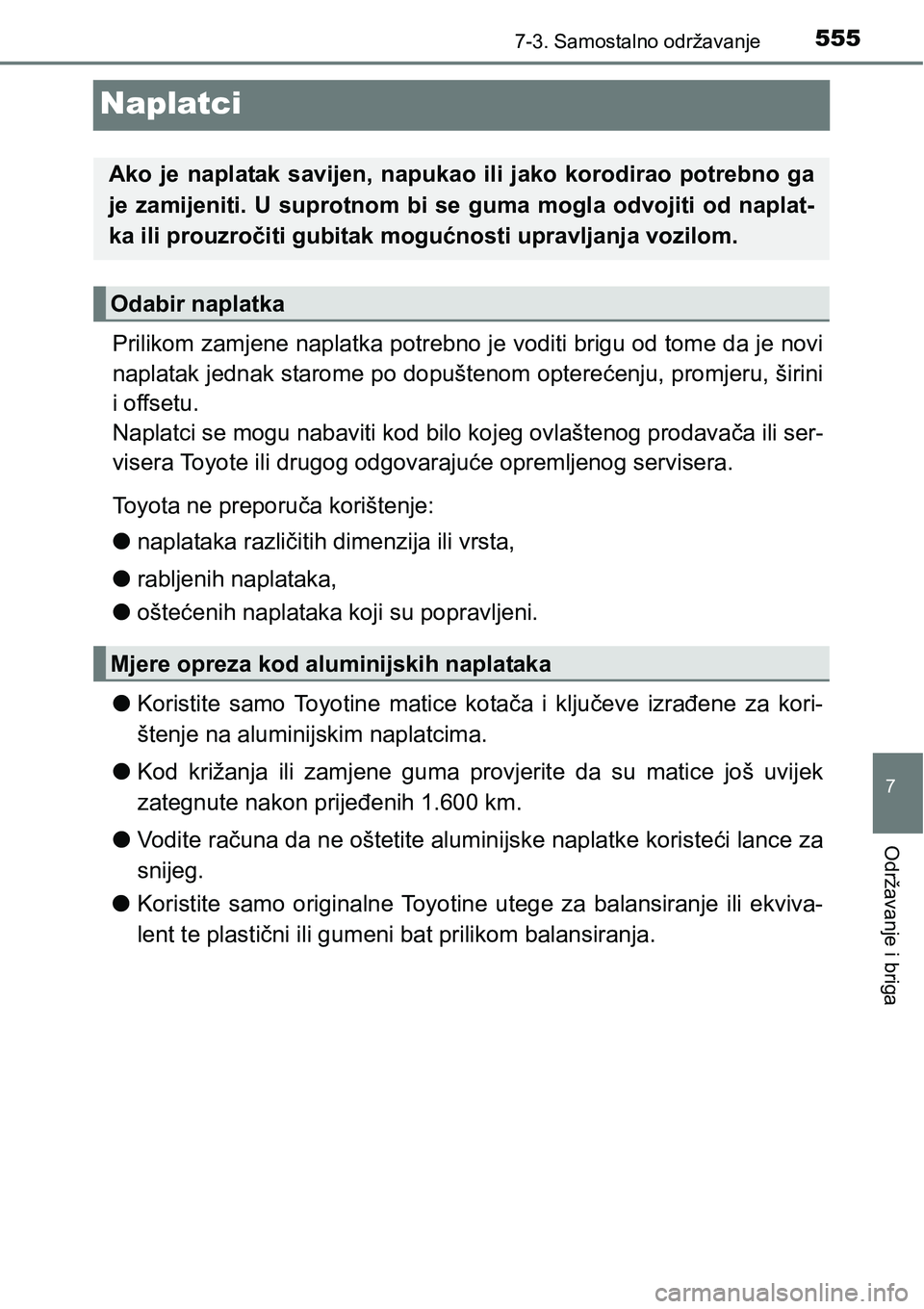

Naplatci
Prilikom zamjene naplatka potrebno je voditi brigu od tome da je novi
naplatak jednak starome po dopuštenom opterećenju, promjeru, širini
i offsetu.
Naplatci se mogu nabaviti kod bilo kojeg ovlaštenog prodavača ili ser-
visera Toyote ili drugog odgovarajuće opremljenog servisera.
Toyota ne preporuča korištenje:
lnaplataka različitih dimenzija ili vrsta,
lrabljenih naplataka,
loštećenih naplataka koji su popravljeni.
lKoristite samo Toyotine matice kotača i ključeve izrađene za kori-
štenje na aluminijskim naplatcima.
lKod križanja ili zamjene guma provjerite da su matice još uvijek
zategnute nakon prijeđenih 1.600 km.
lVodite računa da ne oštetite aluminijske naplatke koristeći lance za
snijeg.
lKoristite samo originalne Toyotine utege za balansiranje ili ekviva-
lent te plastični ili gumeni bat prilikom balansiranja.
Ako je naplatak savijen, napukao ili jako korodirao potrebno ga
je zamijeniti. U suprotnom bi se guma mogla odvojiti od naplat-
ka ili prouzročiti gubitak mogućnosti upravljanja vozilom.
Odabir naplatka
Mjere opreza kod aluminijskih naplataka

5567-3. Samostalno održavanje

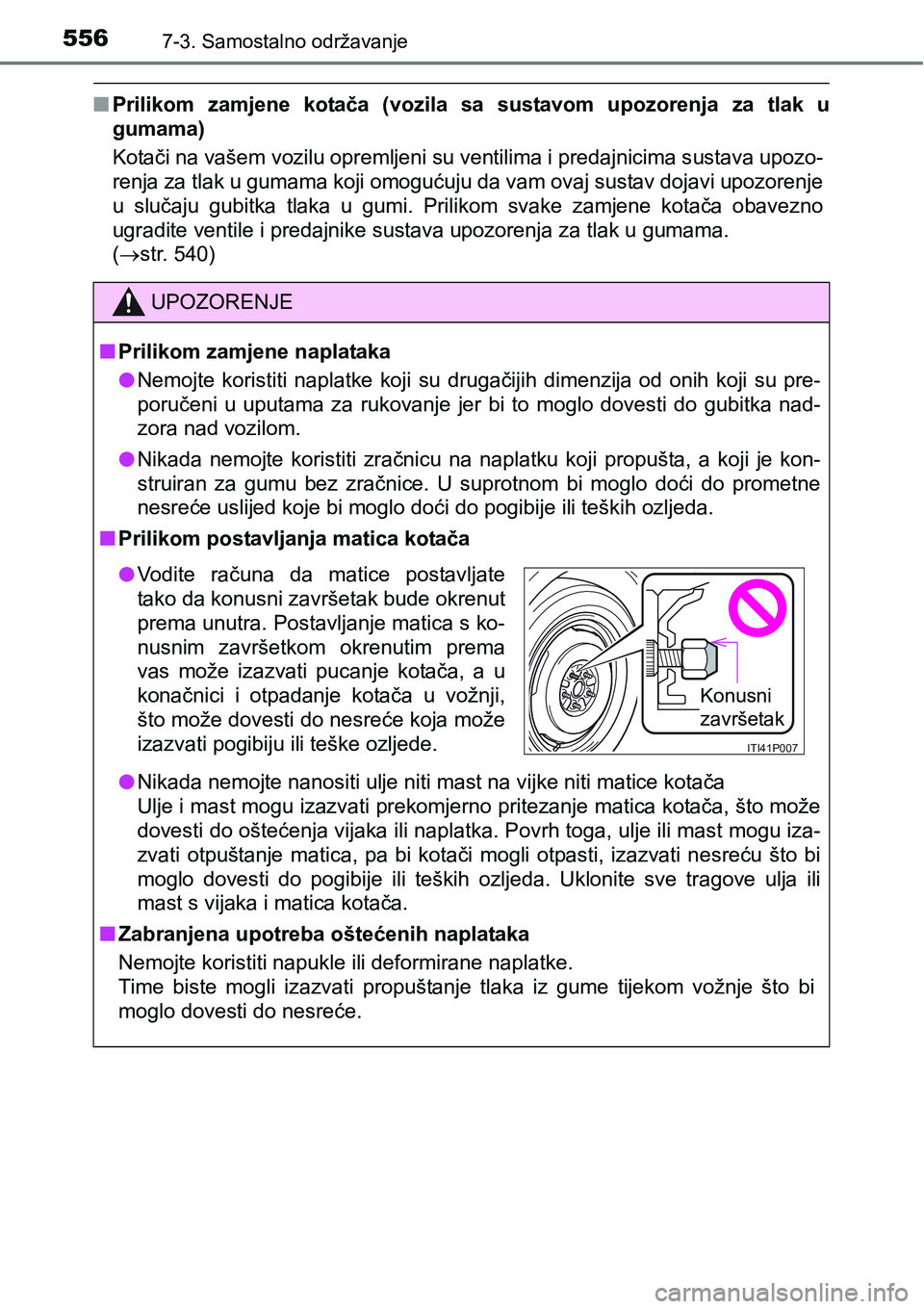

nPrilikom zamjene kotača (vozila sa sustavom upozorenja za tlak u
gumama)
Kotači na vašem vozilu opremljeni su ventilima i predajnicima sustava upozo-
renja za tlak u gumama koji omogućuju da vam ovaj sustav dojavi upozorenje
u slučaju gubitka tlaka u gumi. Prilikom svake zamjene kotača obavezno
ugradite ventile i predajnike sustava upozorenja za tlak u gumama.
(str. 540)
UPOZORENJE
nPrilikom zamjene naplataka
lNemojte koristiti naplatke koji su drugačijih dimenzija od onih koji su pre-
poručeni u uputama za rukovanje jer bi to moglo dovesti do gubitka nad-
zora nad vozilom.
lNikada nemojte koristiti zračnicu na naplatku koji propušta, a koji je kon-
struiran za gumu bez zračnice. U suprotnom bi moglo doći do prometne
nesreće uslijed koje bi moglo doći do pogibije ili teških ozljeda.
nPrilikom postavljanja matica kotača
lNikada nemojte nanositi ulje niti mast na vijke niti matice kotača
Ulje i mast mogu izazvati prekomjerno pritezanje matica kotača, što može
dovesti do oštećenja vijaka ili naplatka. Povrh toga, ulje ili mast mogu iza-
zvati otpuštanje matica, pa bi kotači mogli otpasti, izazvati nesreću što bi
moglo dovesti do pogibije ili teških ozljeda. Uklonite sve tragove ulja ili
mast s vijaka i matica kotača.
nZabranjena upotreba oštećenih naplataka
<0031004800500052004d005700480003004e00520055004c00560057004c0057004c00030051004400530058004e004f00480003004c004f004c0003004700480049005200550050004c00550044005100480003005100440053004f00440057004e004800
11[
Time biste mogli izazvati propuštanje tlaka iz gume tijekom vožnje što bi
moglo dovesti do nesreće.
lVodite računa da matice postavljate
tako da konusni završetak bude okrenut
prema unutra. Postavljanje matica s ko-
nusnim završetkom okrenutim prema
vas može izazvati pucanje kotača, a u
konačnici i otpadanje kotača u vožnji,
što može dovesti do nesreće koja može
izazvati pogibiju ili teške ozljede.
ITI41P007
Konusni
završetak

5577-3. Samostalno održavanje
7
Održavanje i briga

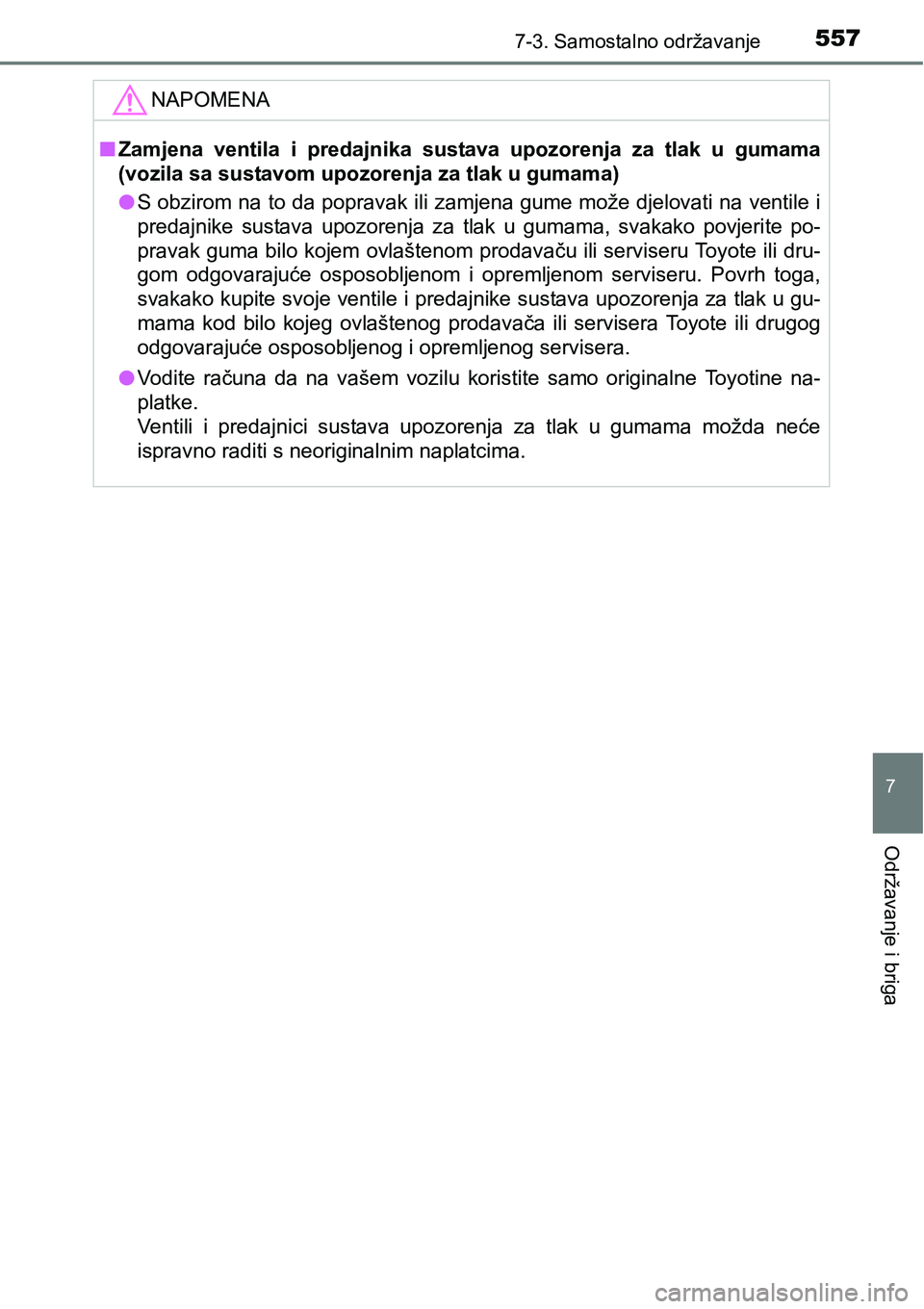

NAPOMENA
nZamjena ventila i predajnika sustava upozorenja za tlak u gumama
(vozila sa sustavom upozorenja za tlak u gumama)
lS obzirom na to da popravak ili zamjena gume može djelovati na ventile i
predajnike sustava upozorenja za tlak u gumama, svakako povjerite po-
pravak guma bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili dru-
gom odgovarajuće osposobljenom i opremljenom serviseru. Povrh toga,
svakako kupite svoje ventile i predajnike sustava upozorenja za tlak u gu-
mama kod bilo kojeg ovlaštenog prodavača ili servisera Toyote ili drugog
<00520047004a00520059004400550044004d005800fc004800030052005600530052005600520045004f004d004800510052004a0003004c000300520053005500480050004f004d004800510052004a00030056004800550059004c005600480055004400
11[
lVodite računa da na vašem vozilu koristite samo originalne Toyotine na-
platke.
Ventili i predajnici sustava upozorenja za tlak u gumama možda neće
ispravno raditi s neoriginalnim naplatcima.

5587-3. Samostalno održavanje

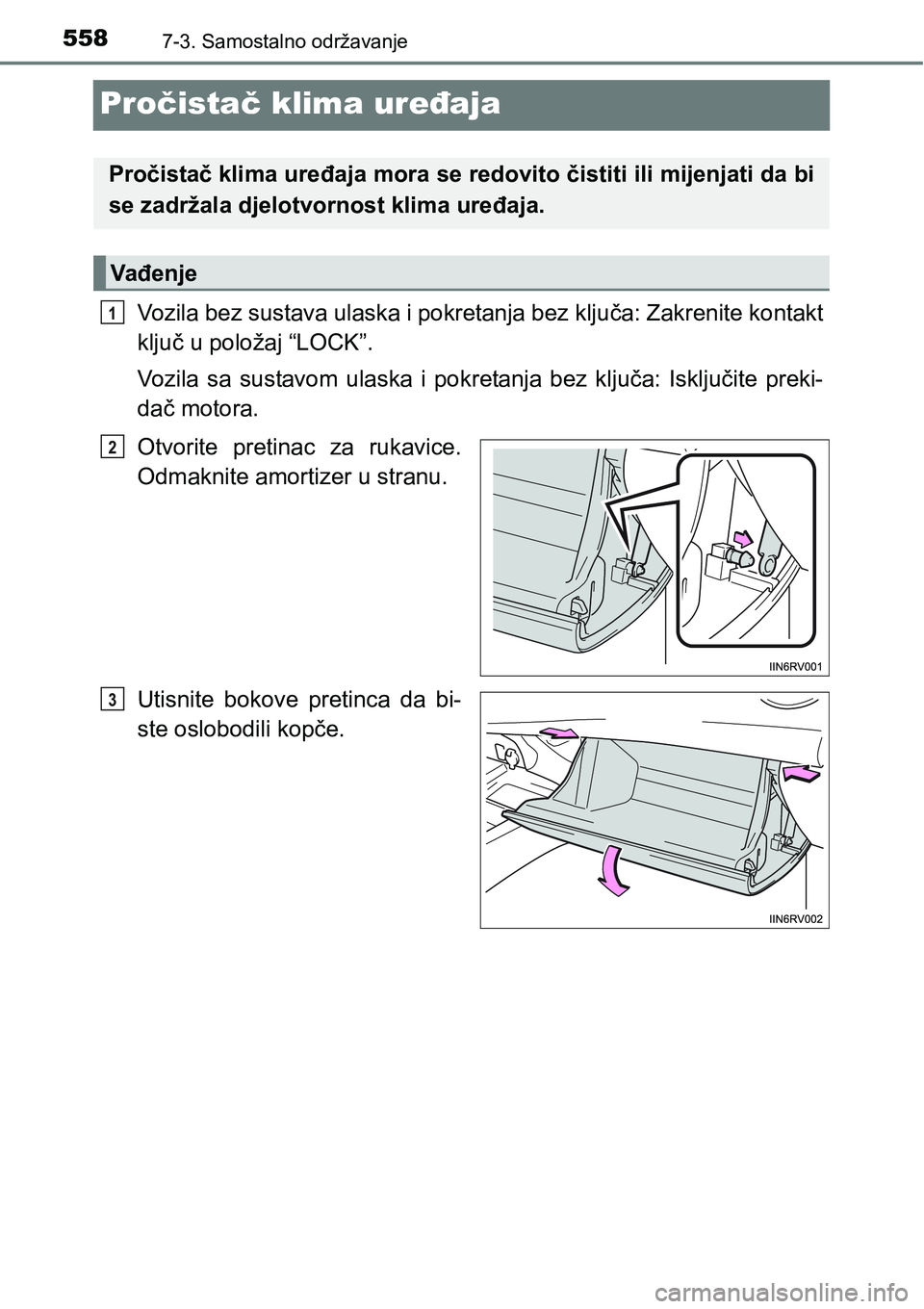

Pročistač klima uređaja
Vozila bez sustava ulaska i pokretanja bez ključa: Zakrenite kontakt
ključ u položaj “LOCK”.
Vozila sa sustavom ulaska i pokretanja bez ključa: Isključite preki-
dač motora.
Otvorite pretinac za rukavice.
Odmaknite amortizer u stranu.
Utisnite bokove pretinca da bi-
ste oslobodili kopče.
Pročistač klima uređaja mora se redovito čistiti ili mijenjati da bi
se zadržala djelotvornost klima uređaja.
Vađenje
1
2
3
