Warn- und Kontrollleuchten..... 102
Anzeigen und Instrumente ...... 109
Multi-Informationsdisplay ........ 113
Kraftstoffverbrauchsdaten ....... 119

1022. Kombiinstrument
RAV4_OM_OM42755M_(EM)

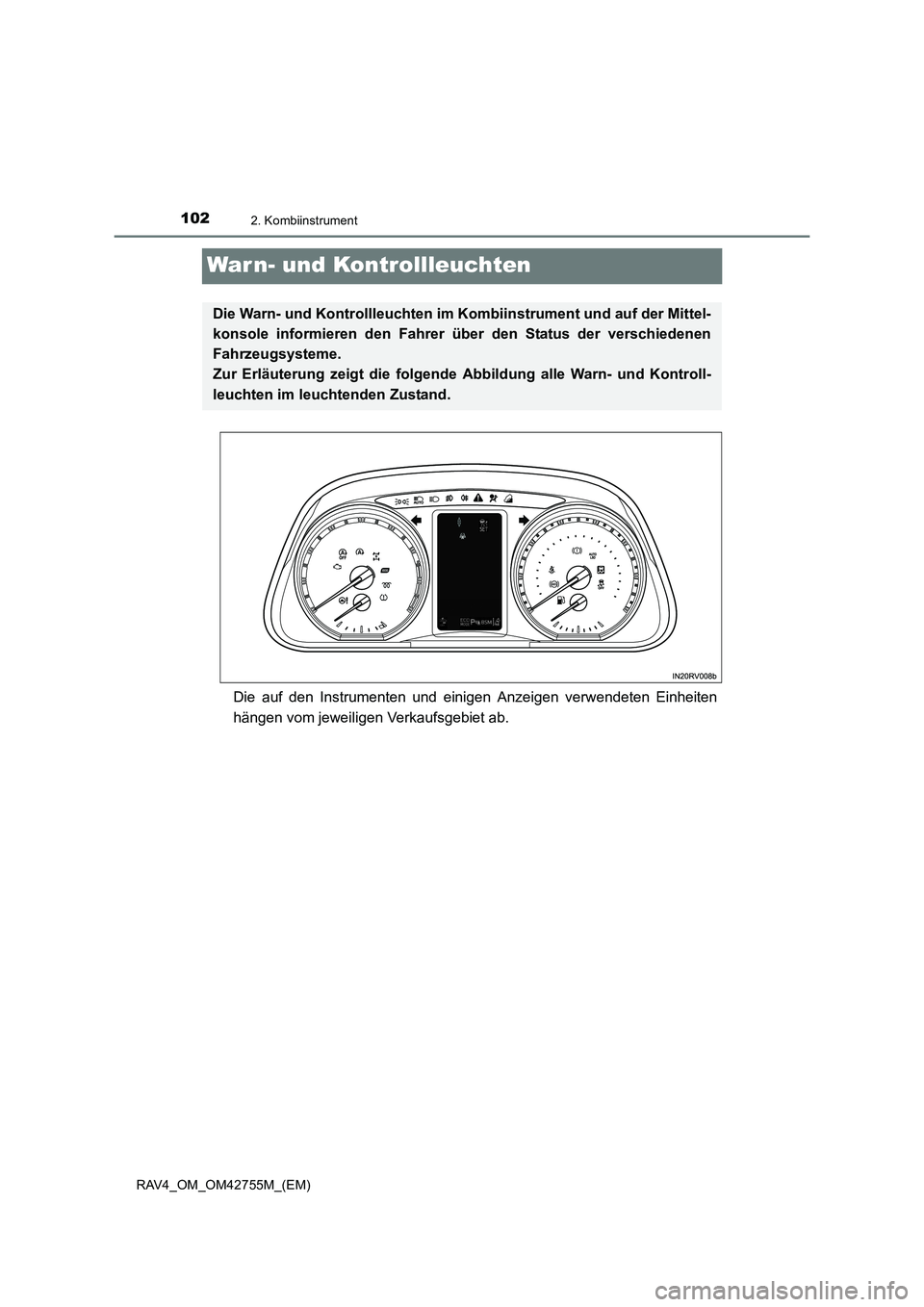

War n- und Kontrollleuchten
Die auf den Instrumenten und einigen Anzeigen verwendeten Einheiten
hängen vom jeweiligen Verkaufsgebiet ab.
Die Warn- und Kontrollleuchten im Kombiinstrument und auf der Mittel-
konsole informieren den Fahrer über den Status der verschiedenen
Fahrzeugsysteme.
Zur Erläuterung zeigt die folgende Abbildung alle Warn- und Kontroll-
leuchten im leuchtenden Zustand.

1032. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)

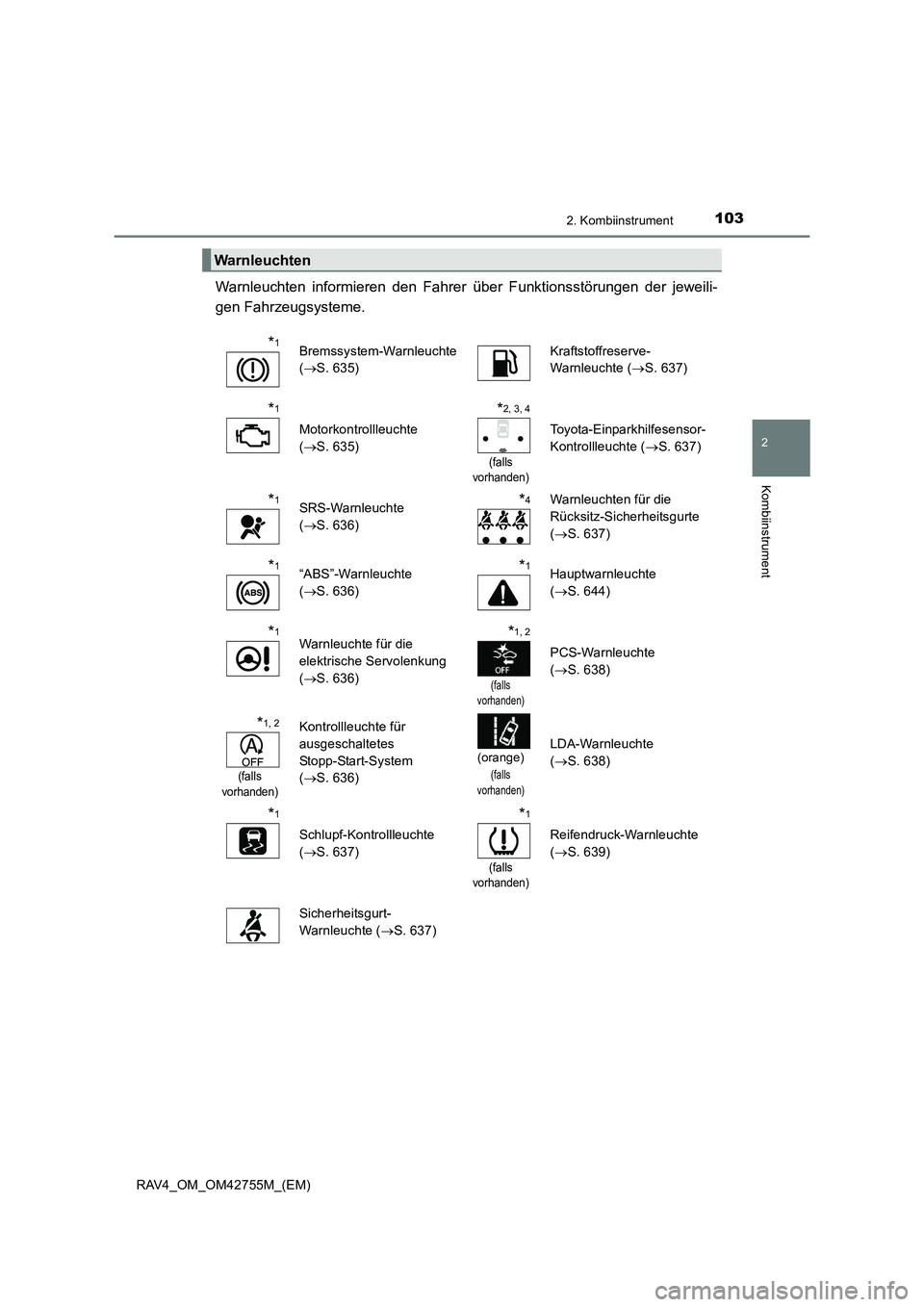

Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweili-
gen Fahrzeugsysteme.
Warnleuchten
*1Bremssystem-Warnleuchte
( → S. 635)Kraftstoffreserve-
Warnleuchte ( →S. 637)
*1
Motorkontrollleuchte
(→ S. 635)
*2, 3, 4
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 637)
*1SRS-Warnleuchte
(→ S. 636)*4Warnleuchten für die
Rücksitz-Sicherheitsgurte
(→ S. 637)
*1“ABS”-Warnleuchte
(→ S. 636)*1Hauptwarnleuchte
(→ S. 644)
*1Warnleuchte für die
elektrische Servolenkung
(→ S. 636)*1, 2
(falls
vorhanden)
PCS-Warnleuchte
( → S. 638)
*1, 2
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes
Stopp-Start-System
( → S. 636)
(orange)
(falls
vorhanden)
LDA-Warnleuchte
( → S. 638)
*1
Schlupf-Kontrollleuchte
(→ S. 637)
*1
(falls
vorhanden)
Reifendruck-Warnleuchte
( → S. 639)
Sicherheitsgurt-
Warnleuchte ( →S. 637)

1042. Kombiinstrument
RAV4_OM_OM42755M_(EM)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
*3: Die Leuchte leuchtet auf, um anzuzeigen, dass der Toyota-Einparkhilfesensor ver-schmutzt oder mit Eis bedeckt ist.
*4: Diese Leuchte leuchtet auf der Mittelkonsole auf.

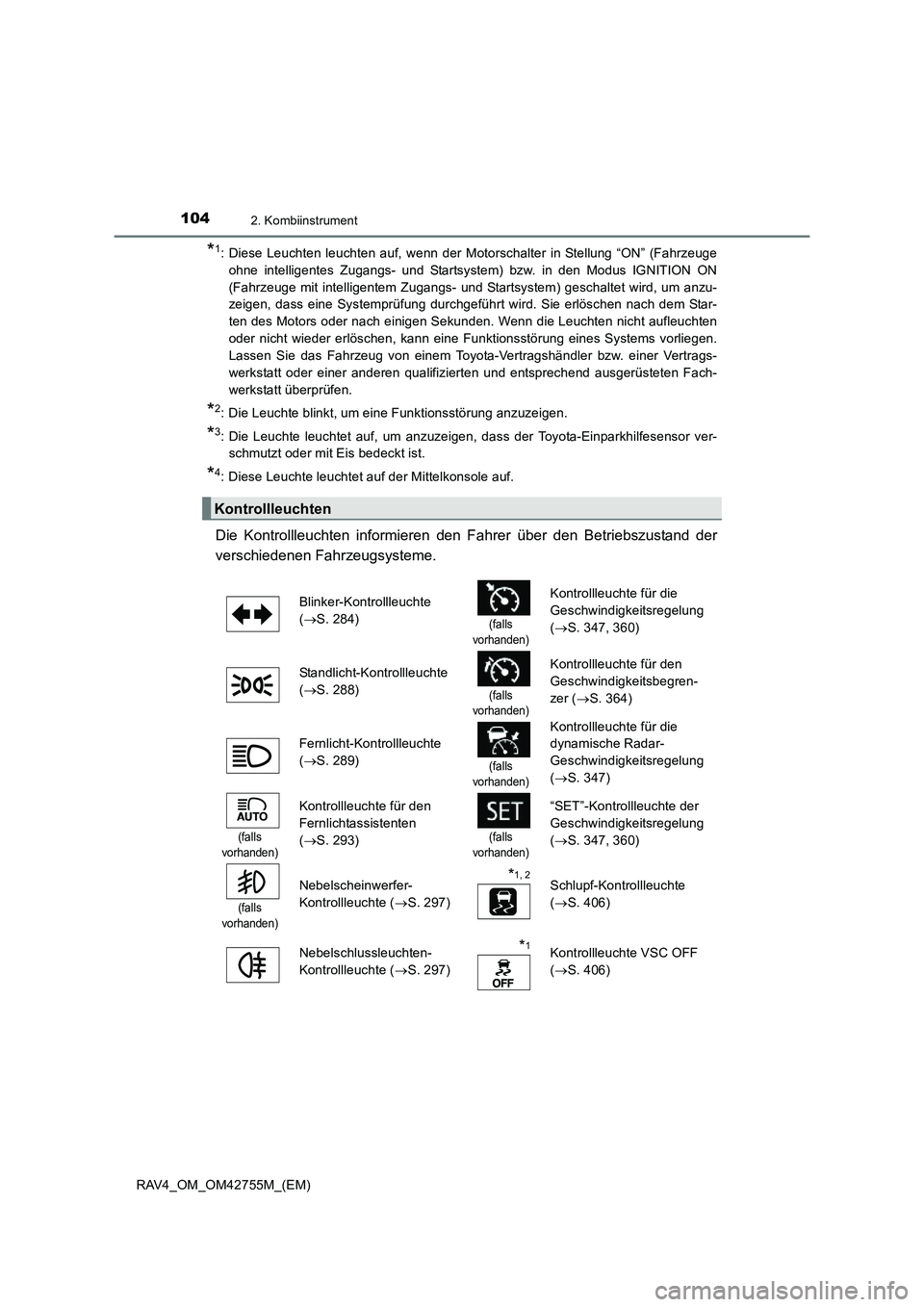

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( → S. 284)
(falls
vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
( → S. 347, 360)
Standlicht-Kontrollleuchte
( → S. 288)
(falls
vorhanden)
Kontrollleuchte für den
Geschwindigkeitsbegren-
zer ( →S. 364)
Fernlicht-Kontrollleuchte
( → S. 289)
(falls
vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung
( → S. 347)
(falls
vorhanden)
Kontrollleuchte für den
Fernlichtassistenten
( → S. 293)
(falls
vorhanden)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung
( → S. 347, 360)
(falls
vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( →S. 297)*1, 2Schlupf-Kontrollleuchte
(→ S. 406)
Nebelschlussleuchten-
Kontrollleuchte ( →S. 297)
*1Kontrollleuchte VSC OFF
(→ S. 406)

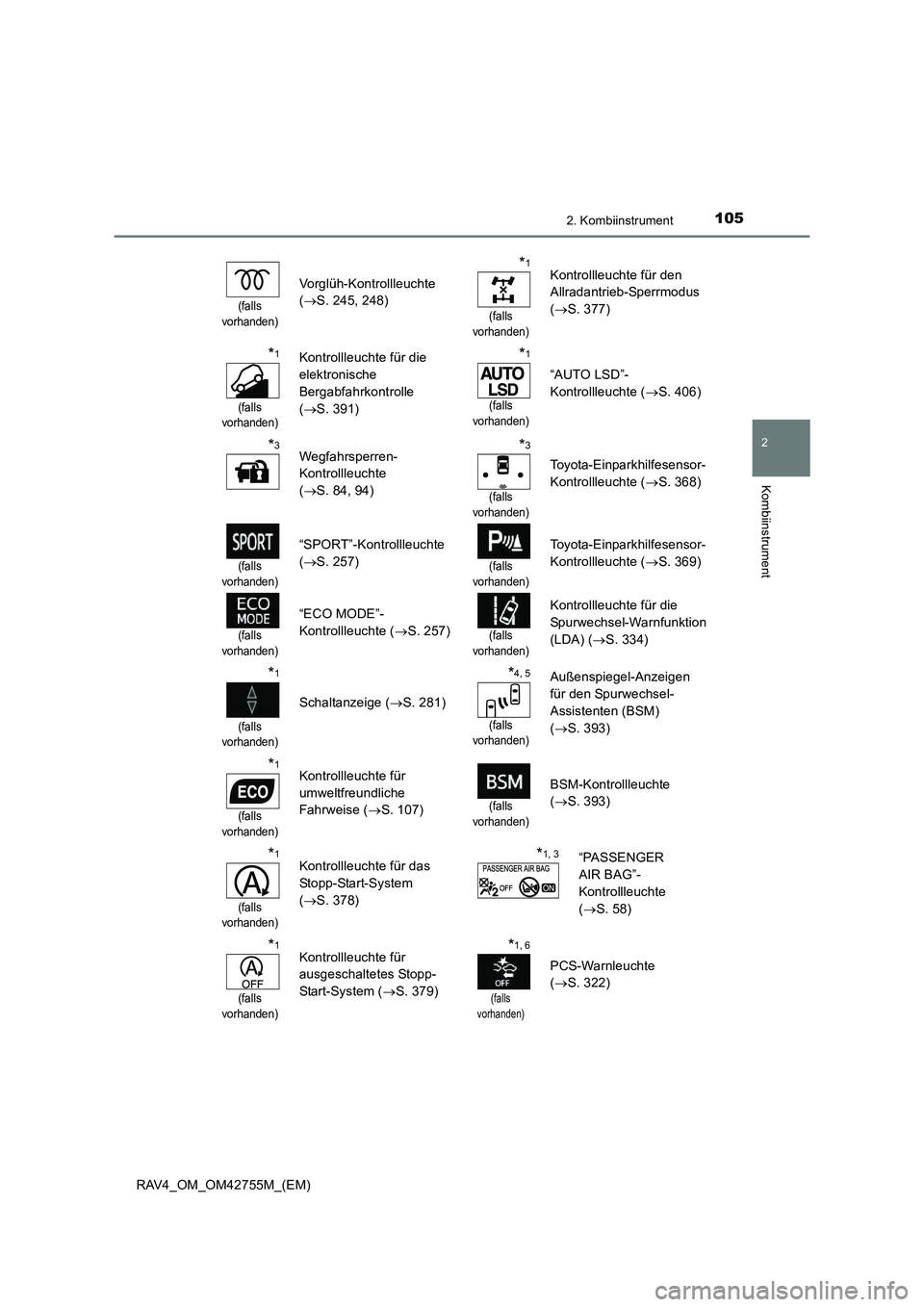

1052. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)
(falls
vorhanden)
Vorglüh-Kontrollleuchte
( → S. 245, 248)
*1
(falls
vorhanden)
Kontrollleuchte für den
Allradantrieb-Sperrmodus
( → S. 377)
*1
(falls
vorhanden)
Kontrollleuchte für die
elektronische
Bergabfahrkontrolle
( → S. 391)*1
(falls
vorhanden)
“AUTO LSD”-
Kontrollleuchte ( →S. 406)
*3Wegfahrsperren-
Kontrollleuchte
(→ S. 84, 94)*3
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 368)
(falls
vorhanden)
“SPORT”-Kontrollleuchte
( → S. 257)
(falls
vorhanden)
Toyota-Einparkhilfesensor-
Kontrollleuchte ( →S. 369)
(falls
vorhanden)
“ECO MODE”-
Kontrollleuchte ( →S. 257)
(falls
vorhanden)
Kontrollleuchte für die
Spurwechsel-Warnfunktion
(LDA) ( →S. 334)
*1
(falls
vorhanden)
Schaltanzeige ( →S. 281)
*4, 5
(falls
vorhanden)
Außenspiegel-Anzeigen
für den Spurwechsel-
Assistenten (BSM)
( → S. 393)
*1
(falls
vorhanden)
Kontrollleuchte für
umweltfreundliche
Fahrweise ( →S. 107)
(falls
vorhanden)
BSM-Kontrollleuchte
( → S. 393)
*1
(falls
vorhanden)
Kontrollleuchte für das
Stopp-Start-System
( → S. 378)*1, 3“PASSENGER
AIR BAG”-
Kontrollleuchte
(→ S. 58)
*1
(falls
vorhanden)
Kontrollleuchte für
ausgeschaltetes Stopp-
Start-System ( →S. 379)*1, 6
(falls
vorhanden)
PCS-Warnleuchte
( → S. 322)

1062. Kombiinstrument
RAV4_OM_OM42755M_(EM)

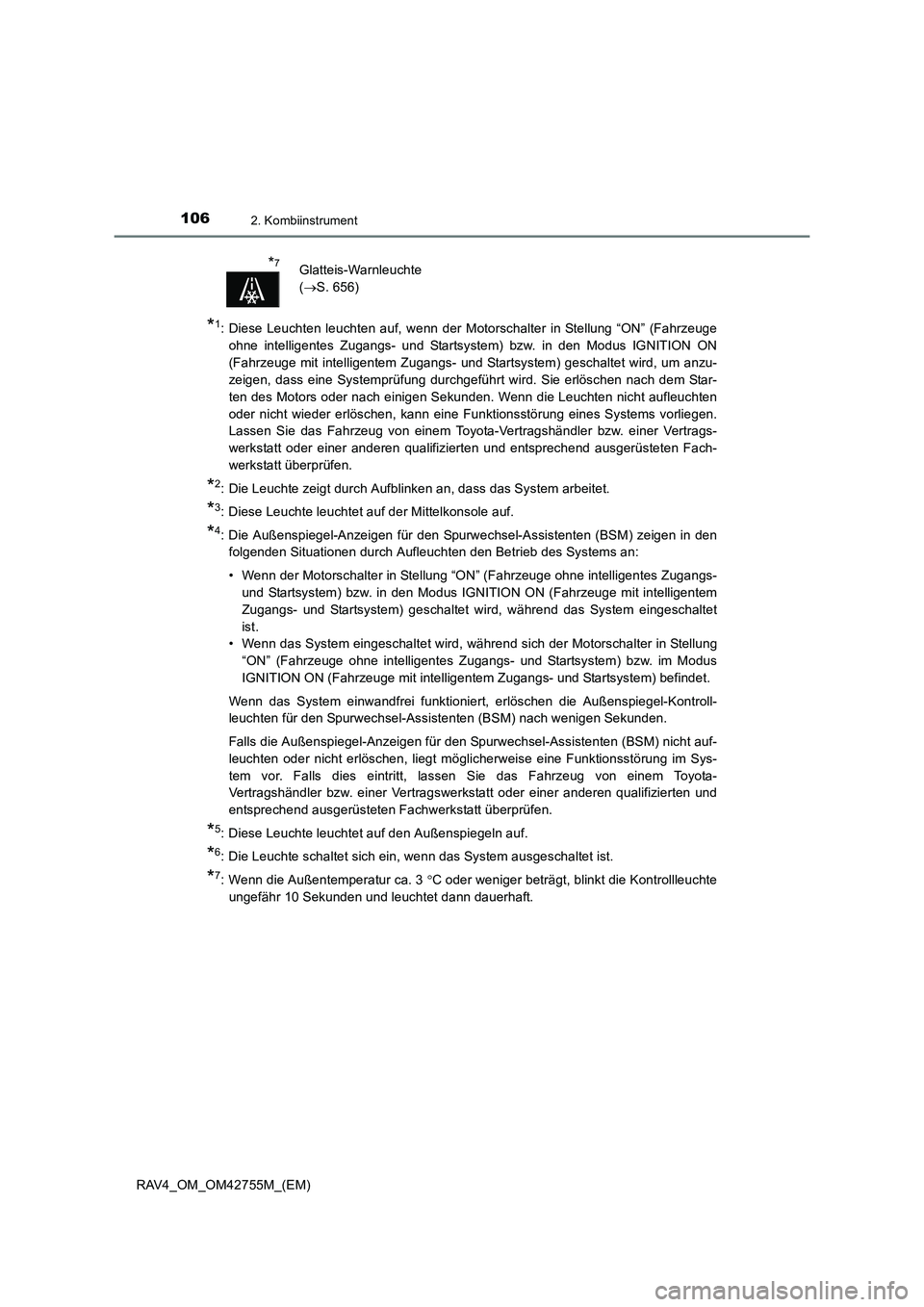

*1: Diese Leuchten leuchten auf, wenn der Motorschalter in Stellung “ON” (Fahrzeugeohne intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) geschaltet wird, um anzu-
zeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem Star-
ten des Motors oder nach einigen Sekunden. Wenn die Leuchten nicht aufleuchten
oder nicht wieder erlöschen, kann eine Funktionsstörung eines Systems vorliegen.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
*3: Diese Leuchte leuchtet auf der Mittelkonsole auf.
*4: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in denfolgenden Situationen durch Aufleuchten den Betrieb des Systems an:
• Wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes Zugangs-
und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) geschaltet wird, während das System eingeschaltet
ist.
• Wenn das System eingeschaltet wird, während sich der Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. im Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) befindet.
Wenn das System einwandfrei funktioniert, erlöschen die Außenspiegel-Kontroll-
leuchten für den Spurwechsel-Assistenten (BSM) nach wenigen Sekunden.
Falls die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) nicht auf-
leuchten oder nicht erlöschen, liegt möglicherweise eine Funktionsstörung im Sys-
tem vor. Falls dies eintritt, lassen Sie das Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
*5: Diese Leuchte leuchtet auf den Außenspiegeln auf.
*6: Die Leuchte schaltet sich ein, wenn das System ausgeschaltet ist.
*7: Wenn die Außentemperatur ca. 3 °C oder weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden und leuchtet dann dauerhaft.
*7Glatteis-Warnleuchte
( → S. 656)

1072. Kombiinstrument
2
Kombiinstrument
RAV4_OM_OM42755M_(EM)

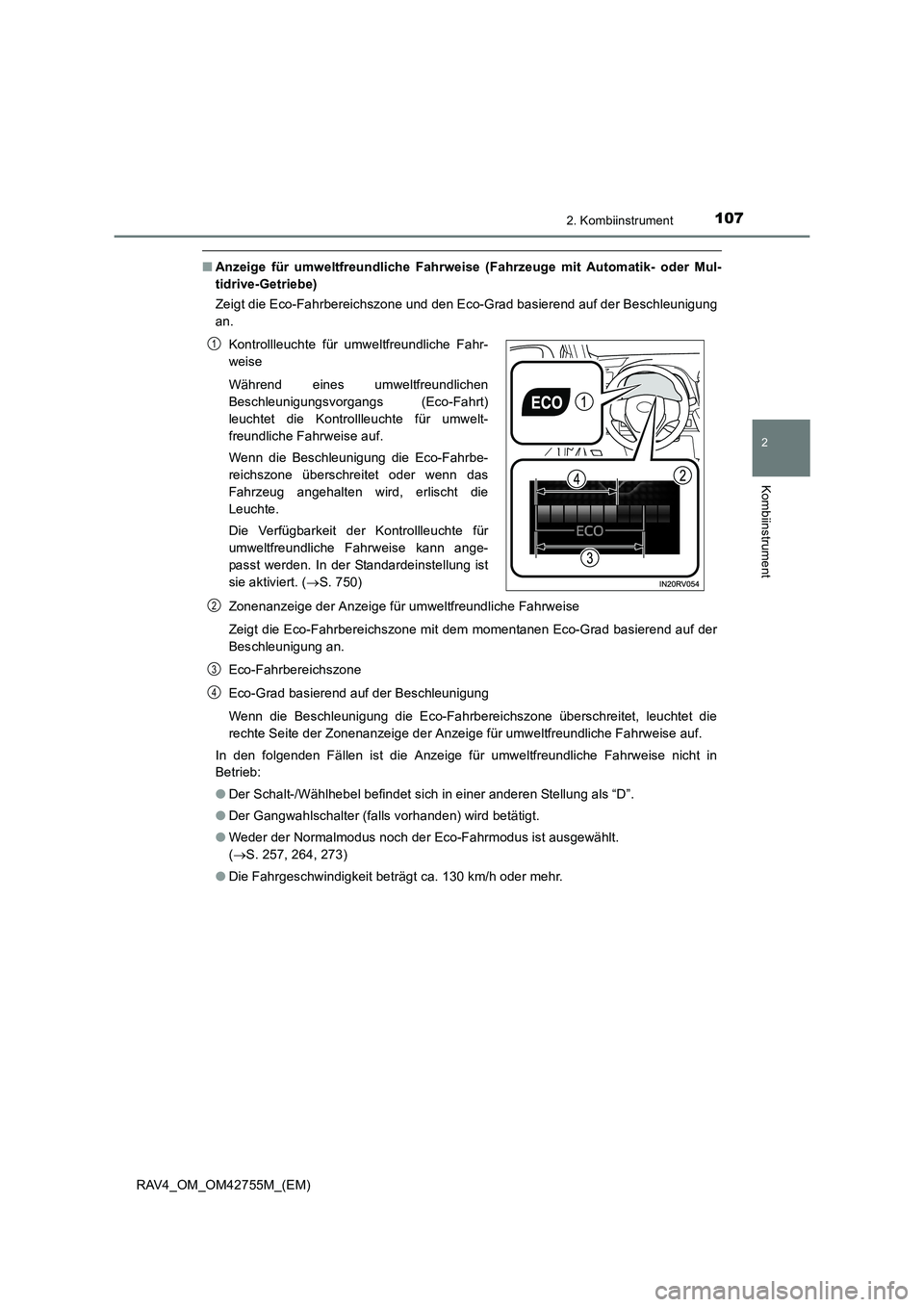

■Anzeige für umweltfreundliche Fahrweise (Fahrzeuge mit Automatik- oder Mul-
tidrive-Getriebe)
Zeigt die Eco-Fahrbereichszone und den Eco-Grad basierend auf der Beschleunigung
an.
Zonenanzeige der Anzeige für umweltfreundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Fahrbereichszone
Eco-Grad basierend auf der Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbereichszone überschreitet, leuchtet die
rechte Seite der Zonenanzeige der Anzeige für umweltfreundliche Fahrweise auf.
In den folgenden Fällen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
● Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
● Der Gangwahlschalter (falls vorhanden) wird betätigt.
● Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt.
(→ S. 257, 264, 273)
● Die Fahrgeschwindigkeit beträgt ca. 130 km/h oder mehr. Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen
Beschleunigungsvorgangs (Eco-Fahrt)
leuchtet die Kontrollleuchte für umwelt-
freundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das
Fahrzeug angehalten wird, erlischt die
Leuchte.
Die Verfügbarkeit der Kontrollleuchte für
umweltfreundliche Fahrweise kann ange-
passt werden. In der Standardeinstellung ist
sie aktiviert. ( →S. 750)
1
2
3
4

1082. Kombiinstrument
RAV4_OM_OM42755M_(EM)

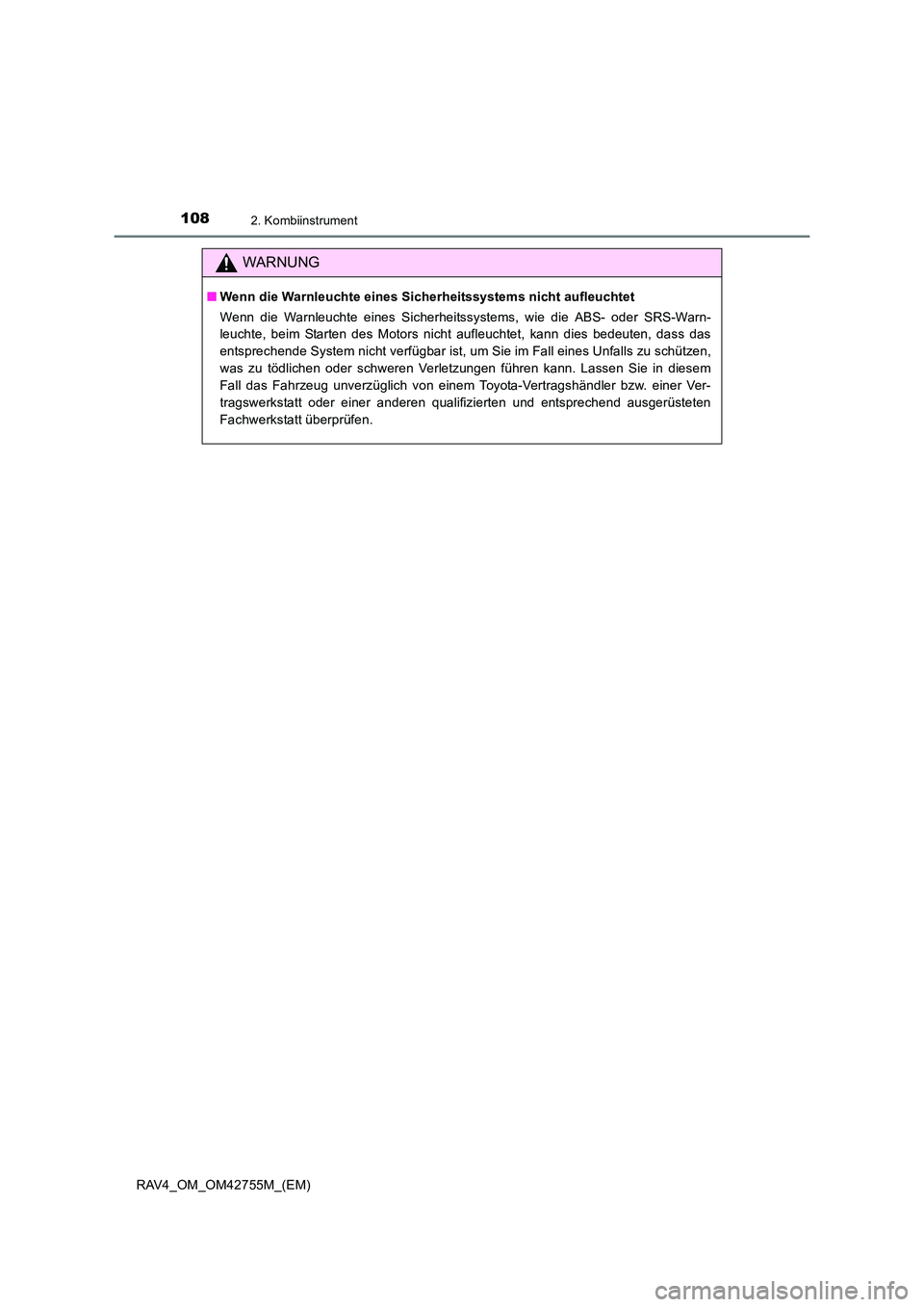

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssystems, wie die ABS- oder SRS-Warn-
leuchte, beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das
entsprechende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen,
was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie in diesem
Fall das Fahrzeug unverzüglich von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.

109
2
2. Kombiinstrument
Kombiinstrument
RAV4_OM_OM42755M_(EM)

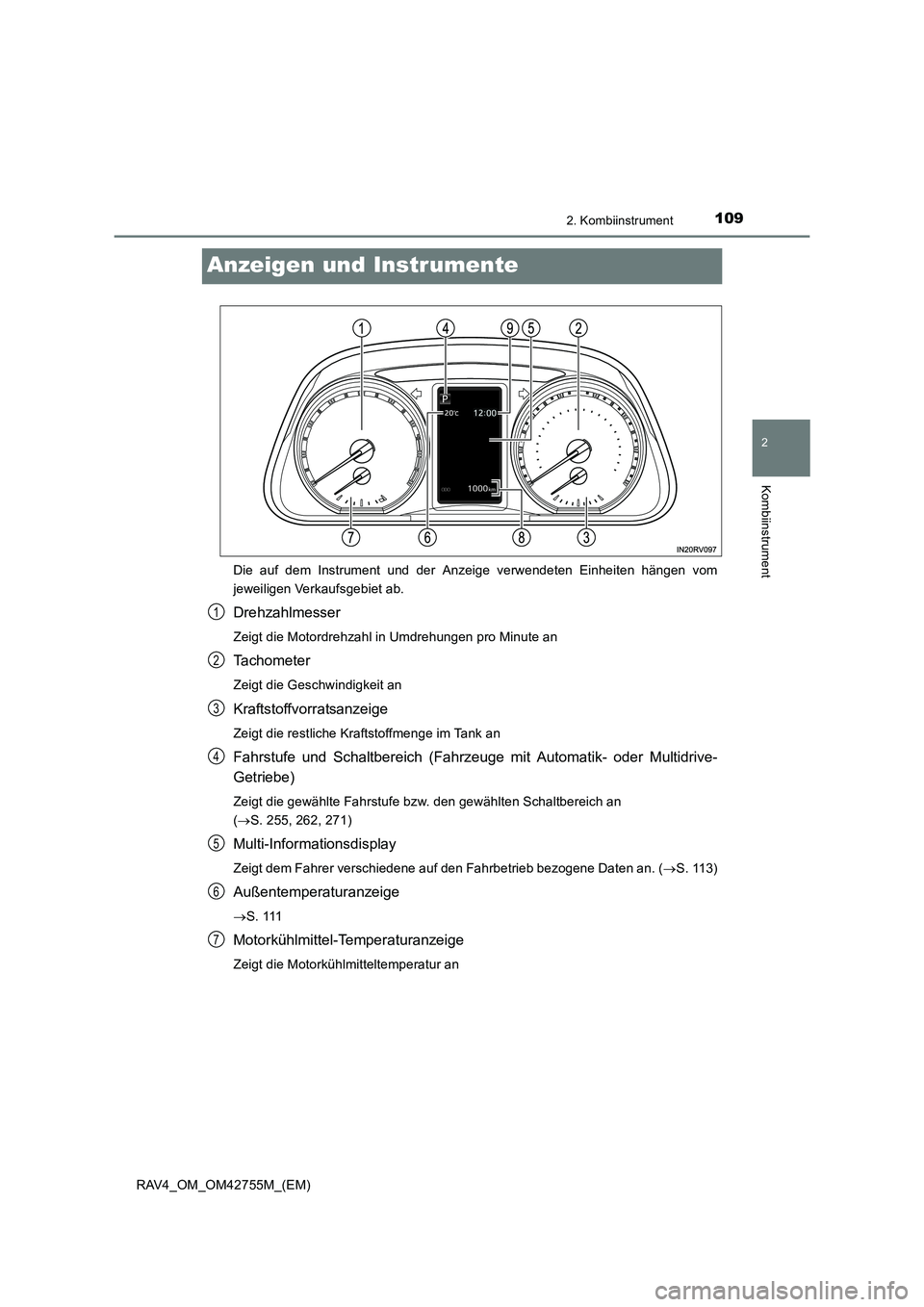

Anzeigen und Instrumente
Die auf dem Instrument und der Anzeige verwendeten Einheiten hängen vom
jeweiligen Verkaufsgebiet ab.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Geschwindigkeit an
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Fahrstufe und Schaltbereich (Fahrzeuge mit Automatik- oder Multidrive-
Getriebe)
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an
(→ S. 255, 262, 271)
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene auf den Fahrbetrieb bezogene Daten an. ( →S. 113)
Außentemperaturanzeige
→S . 111
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
1
2
3
4
5
6
7

1102. Kombiinstrument
RAV4_OM_OM42755M_(EM)

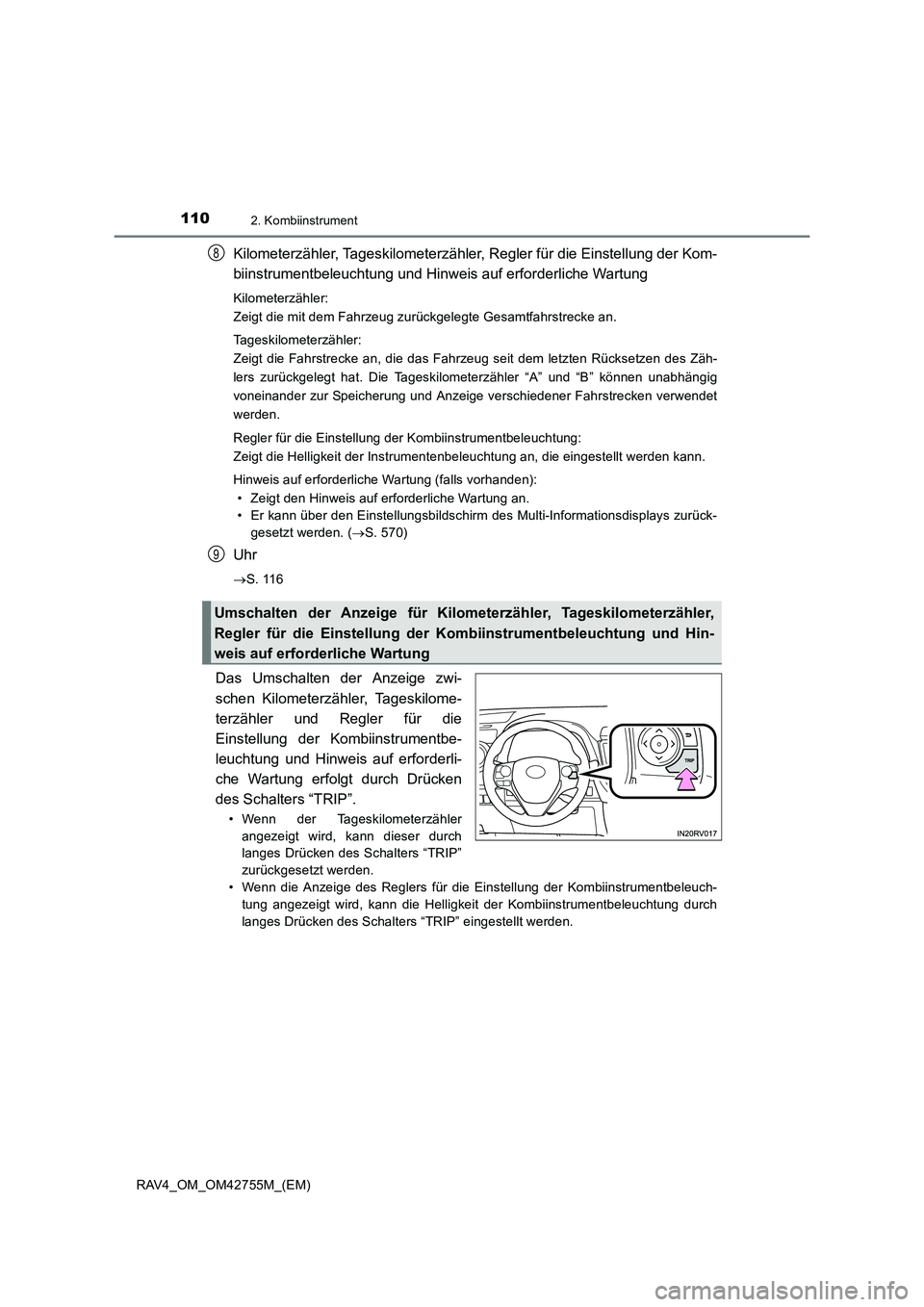

Kilometerzähler, Tageskilometerzähler, Regler für die Einstellung der Kom-
biinstrumentbeleuchtung und Hinweis auf erforderliche Wartung
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Rücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler “A” und “B” können unabhängig
voneinander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Regler für die Einstellung der Kombiinstrumentbeleuchtung:
Zeigt die Helligkeit der Instrumentenbeleuchtung an, die eingestellt werden kann.
Hinweis auf erforderliche Wartung (falls vorhanden):• Zeigt den Hinweis auf erforderliche Wartung an.
• Er kann über den Einstellungsbildschirm des Multi-Informationsdisplays zurück- gesetzt werden. ( →S. 570)
Uhr
→S. 116
Das Umschalten der Anzeige zwi-
schen Kilometerzähler, Tageskilome-
terzähler und Regler für die
Einstellung der Kombiinstrumentbe-
leuchtung und Hinweis auf erforderli-
che Wartung erfolgt durch Drücken
des Schalters “TRIP”.
• Wenn der Tageskilometerzähler
angezeigt wird, kann dieser durch
langes Drücken des Schalters “TRIP”
zurückgesetzt werden.
• Wenn die Anzeige des Reglers für die Einstellung der Kombiinstrumentbeleuch- tung angezeigt wird, kann die Helligkeit der Kombiinstrumentbeleuchtung durch
langes Drücken des Schalters “TRIP” eingestellt werden.
Umschalten der Anzeige für Kilome terzähler, Tageskilometerzähler,
Regler für die Einstellung der Ko mbiinstrumentbeleuchtung und Hin-
weis auf erforderliche Wartung
8
9
