TOYOTA RAV4 2017 Betriebsanleitungen (in German)

5517-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

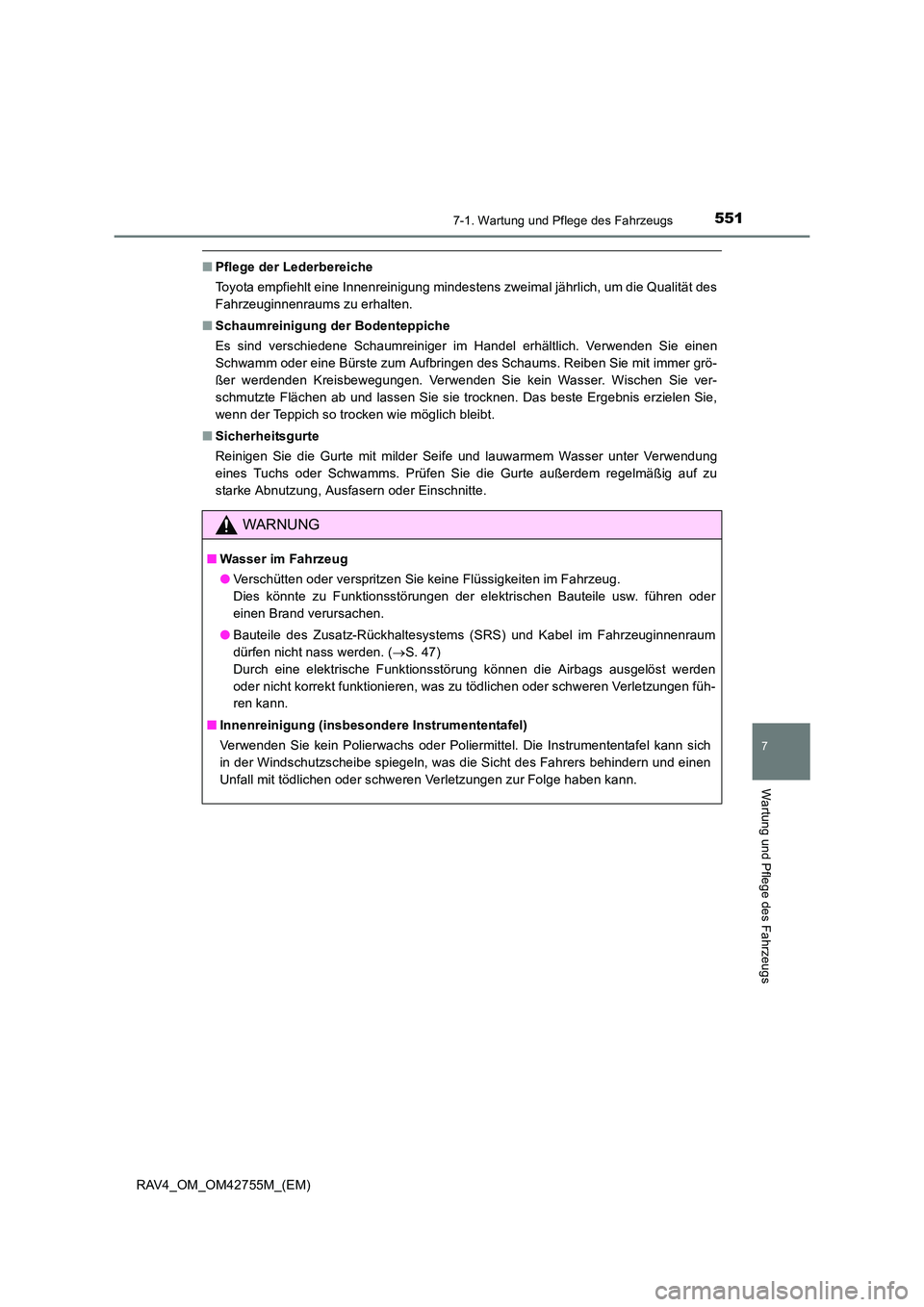

■Pflege der Lederbereiche
Toyota empfiehlt eine Innenreinigung mindestens zweimal jährlich, um die Qualität des
Fahrzeuginnenraums zu erhalten.
■ Schaumreinigung der Bodenteppiche
Es sind verschiedene Schaumreiniger im Handel erhältlich. Verwenden Sie einen
Schwamm oder eine Bürste zum Aufbringen des Schaums. Reiben Sie mit immer grö-
ßer werdenden Kreisbewegungen. Verwenden Sie kein Wasser. Wischen Sie ver-
schmutzte Flächen ab und lassen Sie sie trocknen. Das beste Ergebnis erzielen Sie,
wenn der Teppich so trocken wie möglich bleibt.
■ Sicherheitsgurte
Reinigen Sie die Gurte mit milder Seife und lauwarmem Wasser unter Verwendung
eines Tuchs oder Schwamms. Prüfen Sie die Gurte außerdem regelmäßig auf zu
starke Abnutzung, Ausfasern oder Einschnitte.
WARNUNG
■Wasser im Fahrzeug
●Verschütten oder verspritzen Sie keine Flüssigkeiten im Fahrzeug.
Dies könnte zu Funktionsstörungen der elektrischen Bauteile usw. führen oder
einen Brand verursachen.
● Bauteile des Zusatz-Rückhaltesystems (SRS) und Kabel im Fahrzeuginnenraum
dürfen nicht nass werden. ( →S. 47)
Durch eine elektrische Funktionsstörung können die Airbags ausgelöst werden
oder nicht korrekt funktionieren, was zu tödlichen oder schweren Verletzungen füh-
ren kann.
■ Innenreinigung (insbesondere Instrumententafel)
Verwenden Sie kein Polierwachs oder Poliermittel. Die Instrumententafel kann sich
in der Windschutzscheibe spiegeln, was die Sicht des Fahrers behindern und einen
Unfall mit tödlichen oder schweren Verletzungen zur Folge haben kann.

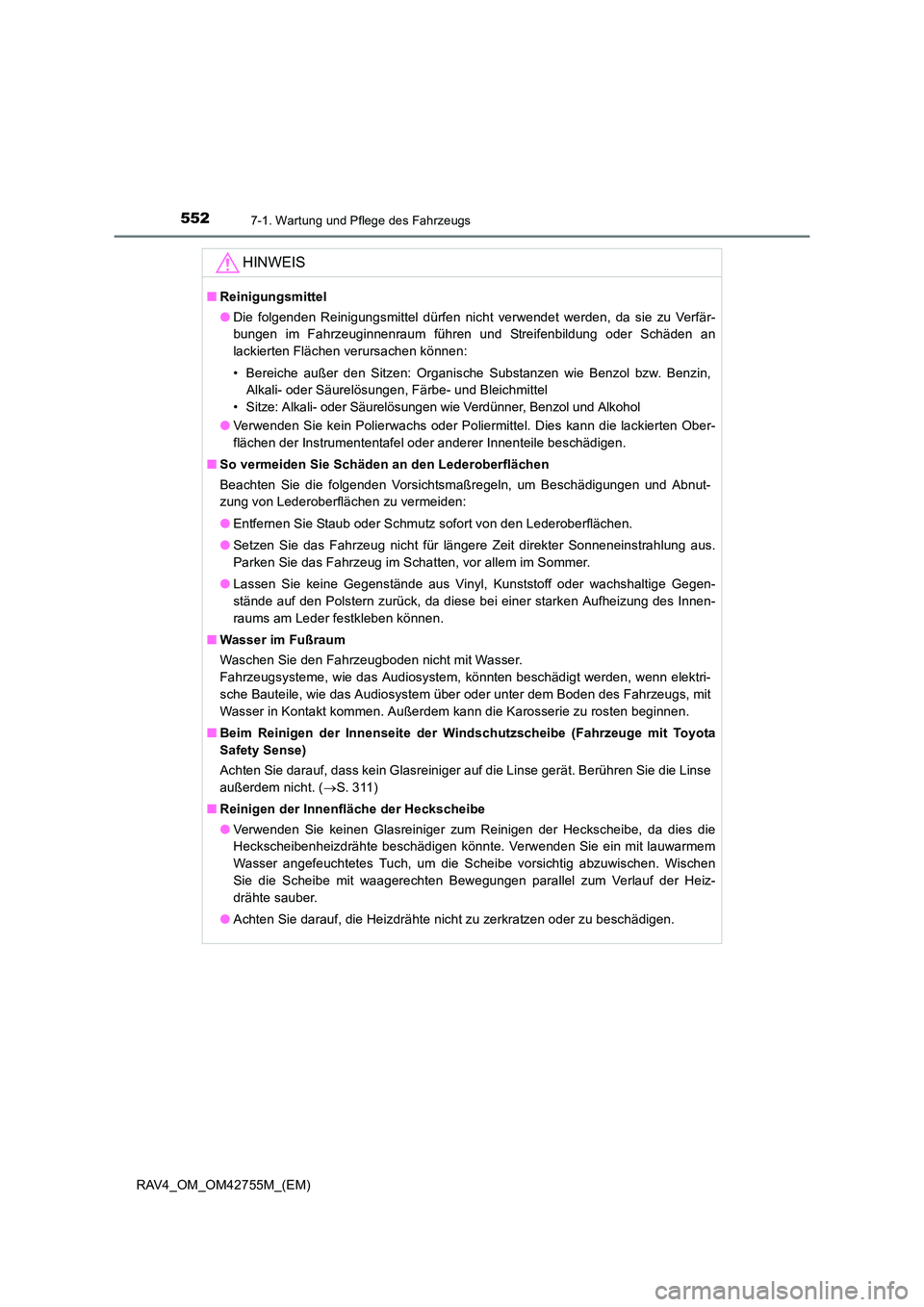

5527-1. Wartung und Pflege des Fahrzeugs
RAV4_OM_OM42755M_(EM)
HINWEIS
■Reinigungsmittel
●Die folgenden Reinigungsmittel dürfen nicht verwendet werden, da sie zu Verfär-
bungen im Fahrzeuginnenraum führen und Streifenbildung oder Schäden an
lackierten Flächen verursachen können:
• Bereiche außer den Sitzen: Organische Substanzen wie Benzol bzw. Benzin,
Alkali- oder Säurelösungen, Färbe- und Bleichmittel
• Sitze: Alkali- oder Säurelösungen wie Verdünner, Benzol und Alkohol
● Verwenden Sie kein Polierwachs oder Poliermittel. Dies kann die lackierten Ober-
flächen der Instrumententafel oder anderer Innenteile beschädigen.
■ So vermeiden Sie Schäden an den Lederoberflächen
Beachten Sie die folgenden Vorsichtsmaßregeln, um Beschädigungen und Abnut-
zung von Lederoberflächen zu vermeiden:
●Entfernen Sie Staub oder Schmutz sofort von den Lederoberflächen.
● Setzen Sie das Fahrzeug nicht für längere Zeit direkter Sonneneinstrahlung aus.
Parken Sie das Fahrzeug im Schatten, vor allem im Sommer.
● Lassen Sie keine Gegenstände aus Vinyl, Kunststoff oder wachshaltige Gegen-
stände auf den Polstern zurück, da diese bei einer starken Aufheizung des Innen-
raums am Leder festkleben können.
■ Wasser im Fußraum
Waschen Sie den Fahrzeugboden nicht mit Wasser.
Fahrzeugsysteme, wie das Audiosystem, könnten beschädigt werden, wenn elektri-
sche Bauteile, wie das Audiosystem über oder unter dem Boden des Fahrzeugs, mit
Wasser in Kontakt kommen. Außerdem kann die Karosserie zu rosten beginnen.
■ Beim Reinigen der Innenseite der Windschutzscheibe (Fahrzeuge mit Toyota
Safety Sense)
Achten Sie darauf, dass kein Glasreiniger auf die Linse gerät. Berühren Sie die Linse
außerdem nicht. ( →S. 311)
■ Reinigen der Innenfläche der Heckscheibe
●Verwenden Sie keinen Glasreiniger zum Reinigen der Heckscheibe, da dies die
Heckscheibenheizdrähte beschädigen könnte. Verwenden Sie ein mit lauwarmem
Wasser angefeuchtetes Tuch, um die Scheibe vorsichtig abzuwischen. Wischen
Sie die Scheibe mit waagerechten Bewegungen parallel zum Verlauf der Heiz-
drähte sauber.
● Achten Sie darauf, die Heizdrähte nicht zu zerkratzen oder zu beschädigen.

5537-2. Fahrzeugwartung
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

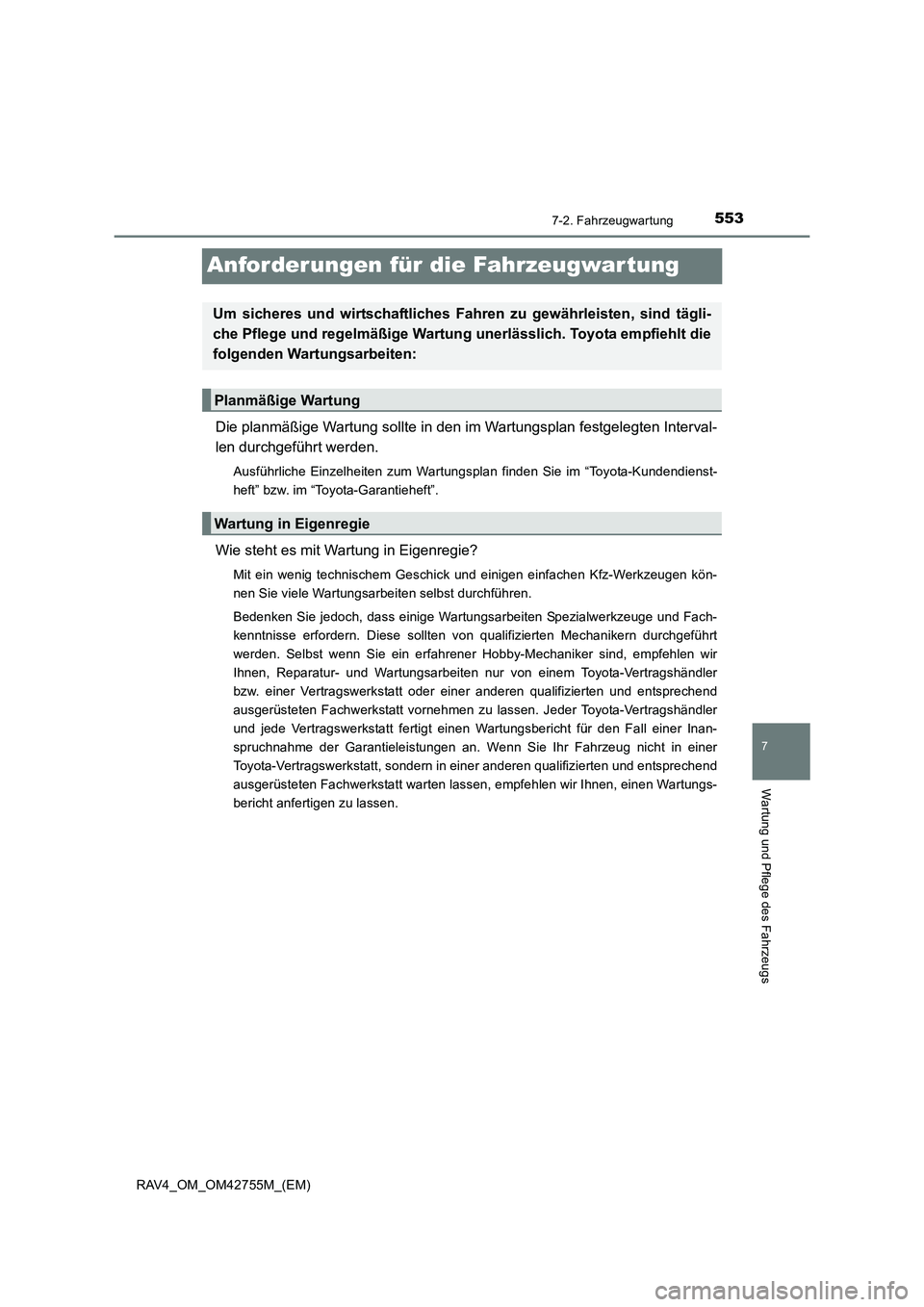

Anforderungen für die Fahrzeugwartung
Die planmäßige Wartung sollte in den im Wartungsplan festgelegten Interval-
len durchgeführt werden.
Ausführliche Einzelheiten zum Wartungsplan finden Sie im “Toyota-Kundendienst-
heft” bzw. im “Toyota-Garantieheft”.
Wie steht es mit Wartung in Eigenregie?
Mit ein wenig technischem Geschick und einigen einfachen Kfz-Werkzeugen kön-
nen Sie viele Wartungsarbeiten selbst durchführen.
Bedenken Sie jedoch, dass einige Wartungsarbeiten Spezialwerkzeuge und Fach-
kenntnisse erfordern. Diese sollten von qualifizierten Mechanikern durchgeführt
werden. Selbst wenn Sie ein erfahrener Hobby-Mechaniker sind, empfehlen wir
Ihnen, Reparatur- und Wartungsarbeiten nur von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt vornehmen zu lassen. Jeder Toyota-Vertragshändler
und jede Vertragswerkstatt fertigt einen Wartungsbericht für den Fall einer Inan-
spruchnahme der Garantieleistungen an. Wenn Sie Ihr Fahrzeug nicht in einer
Toyota-Vertragswerkstatt, sondern in einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt warten lassen, empfehlen wir Ihnen, einen Wartungs-
bericht anfertigen zu lassen.
Um sicheres und wirtschaftliches Fahren zu gewährleisten, sind tägli-
che Pflege und regelmäßige Wartung unerlässlich. Toyota empfiehlt die
folgenden Wartungsarbeiten:
Planmäßige Wartung
Wartung in Eigenregie

5547-2. Fahrzeugwartung
RAV4_OM_OM42755M_(EM)

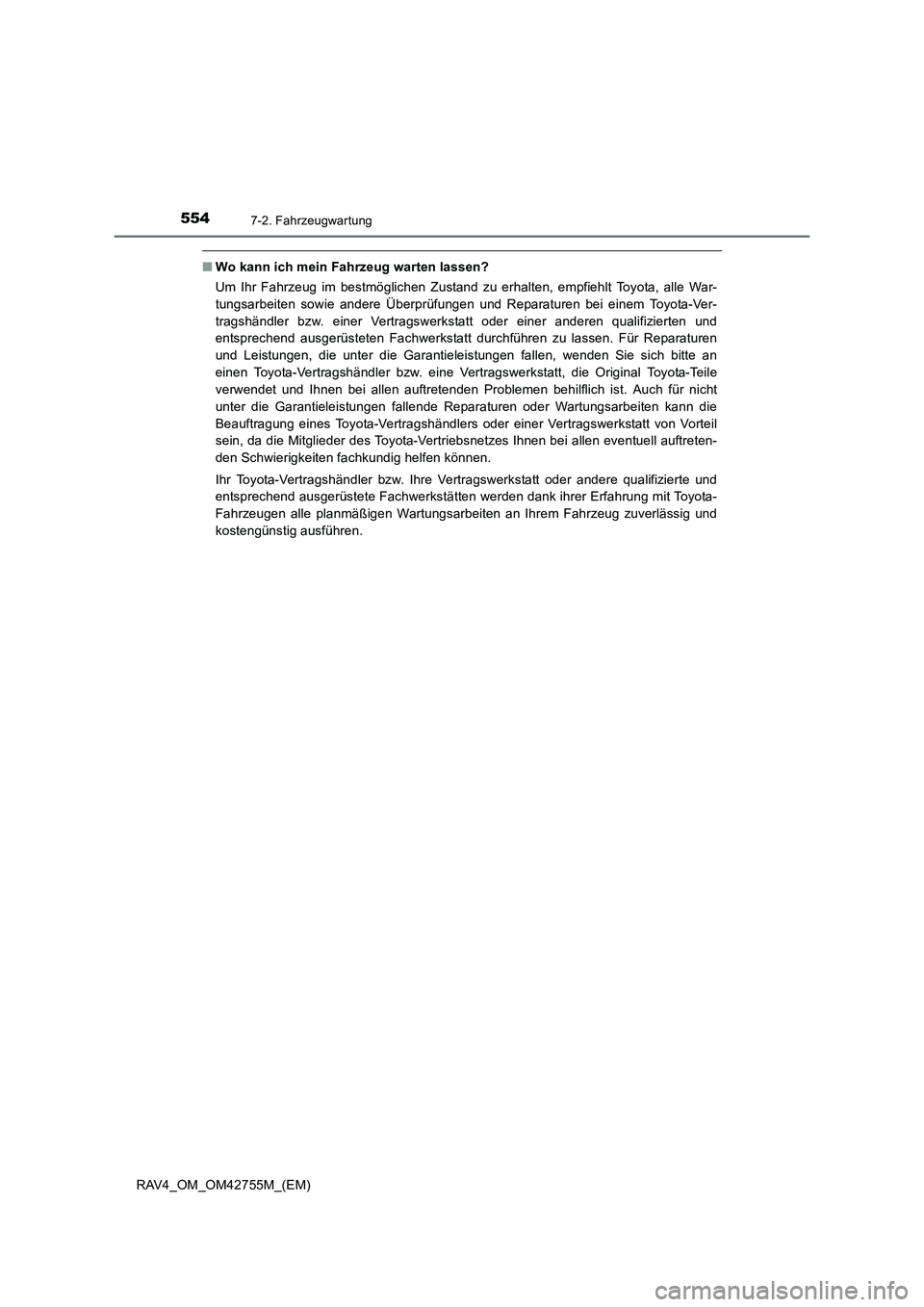

■Wo kann ich mein Fahrzeug warten lassen?
Um Ihr Fahrzeug im bestmöglichen Zustand zu erhalten, empfiehlt Toyota, alle War-
tungsarbeiten sowie andere Überprüfungen und Reparaturen bei einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt durchführen zu lassen. Für Reparaturen
und Leistungen, die unter die Garantieleistungen fallen, wenden Sie sich bitte an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt, die Original Toyota-Teile
verwendet und Ihnen bei allen auftretenden Problemen behilflich ist. Auch für nicht
unter die Garantieleistungen fallende Reparaturen oder Wartungsarbeiten kann die
Beauftragung eines Toyota-Vertragshändlers oder einer Vertragswerkstatt von Vorteil
sein, da die Mitglieder des Toyota-Vertriebsnetzes Ihnen bei allen eventuell auftreten-
den Schwierigkeiten fachkundig helfen können.
Ihr Toyota-Vertragshändler bzw. Ihre Vertragswerkstatt oder andere qualifizierte und
entsprechend ausgerüstete Fachwerkstätten werden dank ihrer Erfahrung mit Toyota-
Fahrzeugen alle planmäßigen Wartungsarbeiten an Ihrem Fahrzeug zuverlässig und
kostengünstig ausführen.

5557-2. Fahrzeugwartung
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

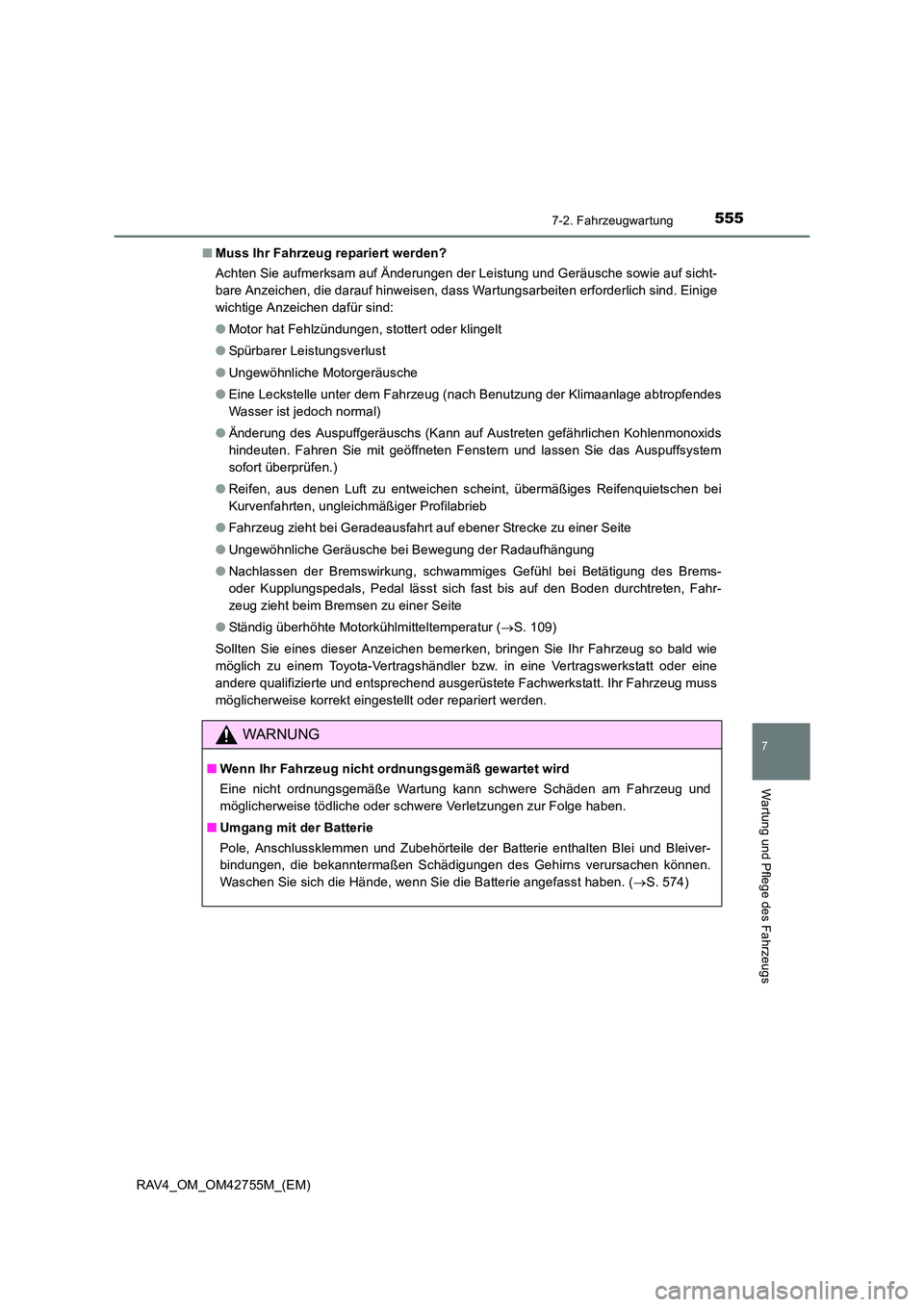

■Muss Ihr Fahrzeug repariert werden?
Achten Sie aufmerksam auf Änderungen der Leistung und Geräusche sowie auf sicht-
bare Anzeichen, die darauf hinweisen, dass Wartungsarbeiten erforderlich sind. Einige
wichtige Anzeichen dafür sind:
●Motor hat Fehlzündungen, stottert oder klingelt
● Spürbarer Leistungsverlust
● Ungewöhnliche Motorgeräusche
● Eine Leckstelle unter dem Fahrzeug (nach Benutzung der Klimaanlage abtropfendes
Wasser ist jedoch normal)
● Änderung des Auspuffgeräuschs (Kann auf Austreten gefährlichen Kohlenmonoxids
hindeuten. Fahren Sie mit geöffneten Fenstern und lassen Sie das Auspuffsystem
sofort überprüfen.)
● Reifen, aus denen Luft zu entweichen scheint, übermäßiges Reifenquietschen bei
Kurvenfahrten, ungleichmäßiger Profilabrieb
● Fahrzeug zieht bei Geradeausfahrt auf ebener Strecke zu einer Seite
● Ungewöhnliche Geräusche bei Bewegung der Radaufhängung
● Nachlassen der Bremswirkung, schwammiges Gefühl bei Betätigung des Brems-
oder Kupplungspedals, Pedal lässt sich fast bis auf den Boden durchtreten, Fahr-
zeug zieht beim Bremsen zu einer Seite
● Ständig überhöhte Motorkühlmitteltemperatur ( →S. 109)
Sollten Sie eines dieser Anzeichen bemerken, bringen Sie Ihr Fahrzeug so bald wie
möglich zu einem Toyota-Vertragshändler bzw. in eine Vertragswerkstatt oder eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt. Ihr Fahrzeug muss
möglicherweise korrekt eingestellt oder repariert werden.
WARNUNG
■ Wenn Ihr Fahrzeug nicht ordnungsgemäß gewartet wird
Eine nicht ordnungsgemäße Wartung kann schwere Schäden am Fahrzeug und
möglicherweise tödliche oder schwere Verletzungen zur Folge haben.
■ Umgang mit der Batterie
Pole, Anschlussklemmen und Zubehörteile der Batterie enthalten Blei und Bleiver-
bindungen, die bekanntermaßen Schädigungen des Gehirns verursachen können.
Waschen Sie sich die Hände, wenn Sie die Batterie angefasst haben. ( →S. 574)

5567-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
Vorsichtsmaßregeln bei Wartungsarbeiten in
Eigenregie
Wenn Sie Wartungsarbeiten selbst ausführen, befolgen Sie unbedingt
die in diesen Abschnitten beschriebenen Schritte.
PrüfpunkteTeile und Werkzeuge
Batteriezustand
(→ S. 574)
• Warmes Wasser•Backsoda•Fett
• Herkömmlicher Schlüssel (für Batterieklemmen-Befesti-
gungsschrauben)
• Destilliertes Wasser
Motorkühlmittel-
stand ( →S. 572)
• Außer bei 2WW-Motor: “Toyota Super Long Life Coolant”
(Toyota-Langzeitkühlmittel) oder ein gleichermaßen hoch-
wertiges, äthylenglykolhaltiges Kühlmittel ohne Silikat-,
Amin-, Nitrit- und Boratverbindungen auf der Grundlage
langlebiger, hybrider, organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmit-
tel) ist eine Mischung aus 50 % Kühlmittel und 50 % destil-
liertem Wasser.
• Bei 2WW-Motor: “Toyota Genuine Premium Long LifeCoolant 2WW” (Original Toyota-Premium-Langzeitkühlmit-
tel 2WW) oder ein gleichwertiges Produkt. “Toyota Genu-
ine Premium Long Life Coolant 2WW” (Original Toyota-
Premium-Langzeitkühlmittel 2WW) ist ein konzentriertes
Produkt und muss stets im Verhältnis von 50 % Kühlmittel
und 50 % destilliertem Wasser gemischt werden.
Falls Sie ein anderes zugelassenes und gleichwertiges
Motorkühlmittel verwenden möchten, setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung.
• Trichter (der nur zum Nachfüllen von Kühlmittel verwendetwird)

5577-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

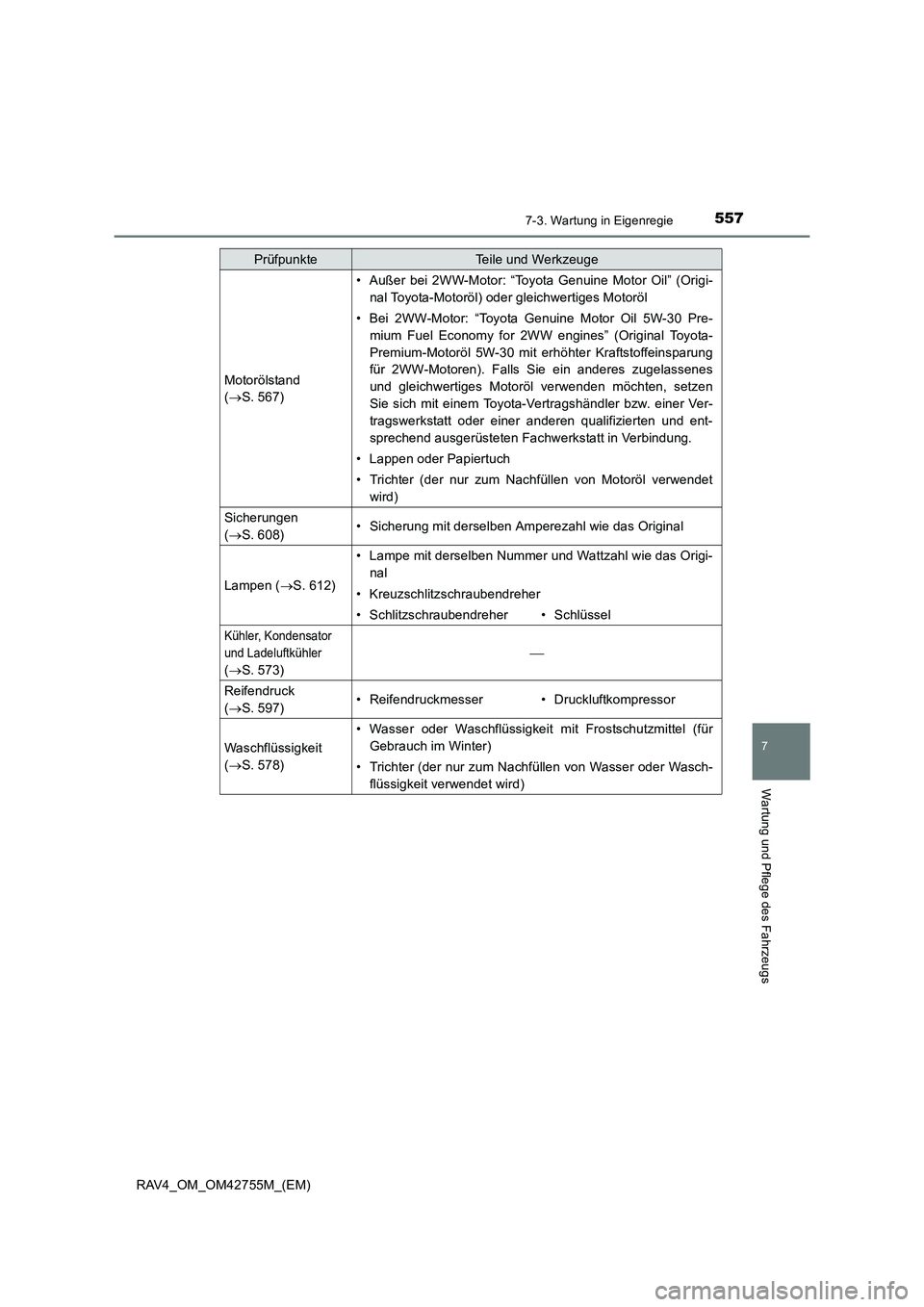

Motorölstand
(→ S. 567)
• Außer bei 2WW-Motor: “Toyota Genuine Motor Oil” (Origi-
nal Toyota-Motoröl) oder gleichwertiges Motoröl
• Bei 2WW-Motor: “Toyota Genuine Motor Oil 5W-30 Pre-mium Fuel Economy for 2WW engines” (Original Toyota-
Premium-Motoröl 5W-30 mit erhöhter Kraftstoffeinsparung
für 2WW-Motoren). Falls Sie ein anderes zugelassenes
und gleichwertiges Motoröl verwenden möchten, setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt in Verbindung.
• Lappen oder Papiertuch
• Trichter (der nur zum Nachfüllen von Motoröl verwendetwird)
Sicherungen
(→ S. 608)• Sicherung mit derselben Amperezahl wie das Original
Lampen ( →S. 612)
• Lampe mit derselben Nummer und Wattzahl wie das Origi-
nal
• Kreuzschlitzschraubendreher
• Schlitzschraubendreher•Schlüssel
Kühler, Kondensator
und Ladeluftkühler

( → S. 573)
Reifendruck
(→ S. 597)• Reifendruckmesser• Druckluftkompressor
Waschflüssigkeit
(→ S. 578)
• Wasser oder Waschflüssigkeit mit Frostschutzmittel (für
Gebrauch im Winter)
• Trichter (der nur zum Nachfüllen von Wasser oder Wasch-
flüssigkeit verwendet wird)
PrüfpunkteTeile und Werkzeuge

5587-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

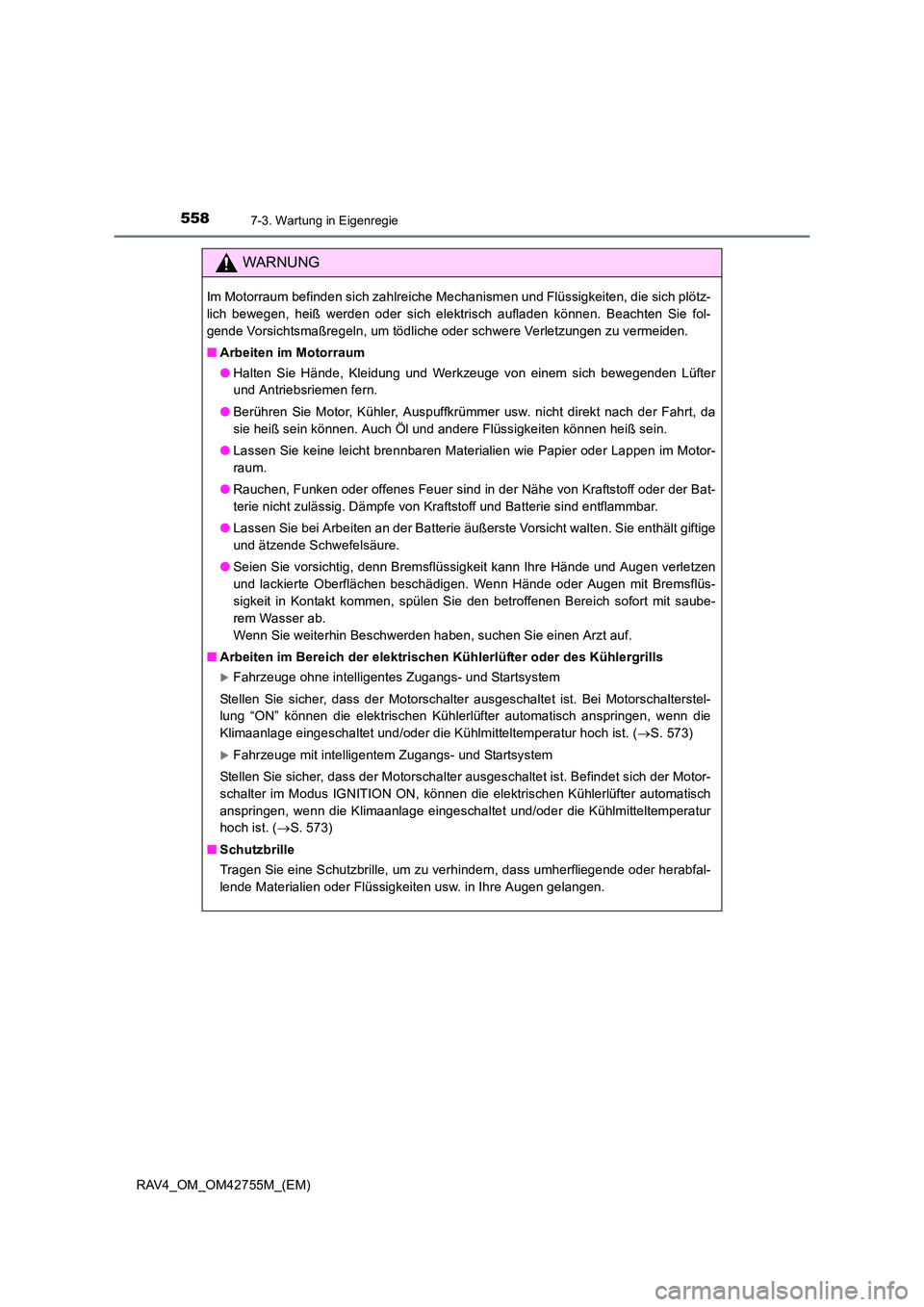

WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötz-
lich bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie fol-
gende Vorsichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter
und Antriebsriemen fern.
● Berühren Sie Motor, Kühler, Auspuffkrümmer usw. nicht direkt nach der Fahrt, da
sie heiß sein können. Auch Öl und andere Flüssigkeiten können heiß sein.
● Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motor-
raum.
● Rauchen, Funken oder offenes Feuer sind in der Nähe von Kraftstoff oder der Bat-
terie nicht zulässig. Dämpfe von Kraftstoff und Batterie sind entflammbar.
● Lassen Sie bei Arbeiten an der Batterie äußerste Vorsicht walten. Sie enthält giftige
und ätzende Schwefelsäure.
● Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen
und lackierte Oberflächen beschädigen. Wenn Hände oder Augen mit Bremsflüs-
sigkeit in Kontakt kommen, spülen Sie den betroffenen Bereich sofort mit saube-
rem Wasser ab.
Wenn Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■ Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Kühlergrills
XFahrzeuge ohne intelligentes Zugangs- und Startsystem
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist. Bei Motorschalterstel-
lung “ON” können die elektrischen Kühlerlüfter automatisch anspringen, wenn die
Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur hoch ist. ( →S. 573)
XFahrzeuge mit intelligentem Zugangs- und Startsystem
Stellen Sie sicher, dass der Motorschalter ausgeschaltet ist. Befindet sich der Motor-
schalter im Modus IGNITION ON, können die elektrischen Kühlerlüfter automatisch
anspringen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur
hoch ist. ( →S. 573)
■ Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfal-
lende Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.

5597-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

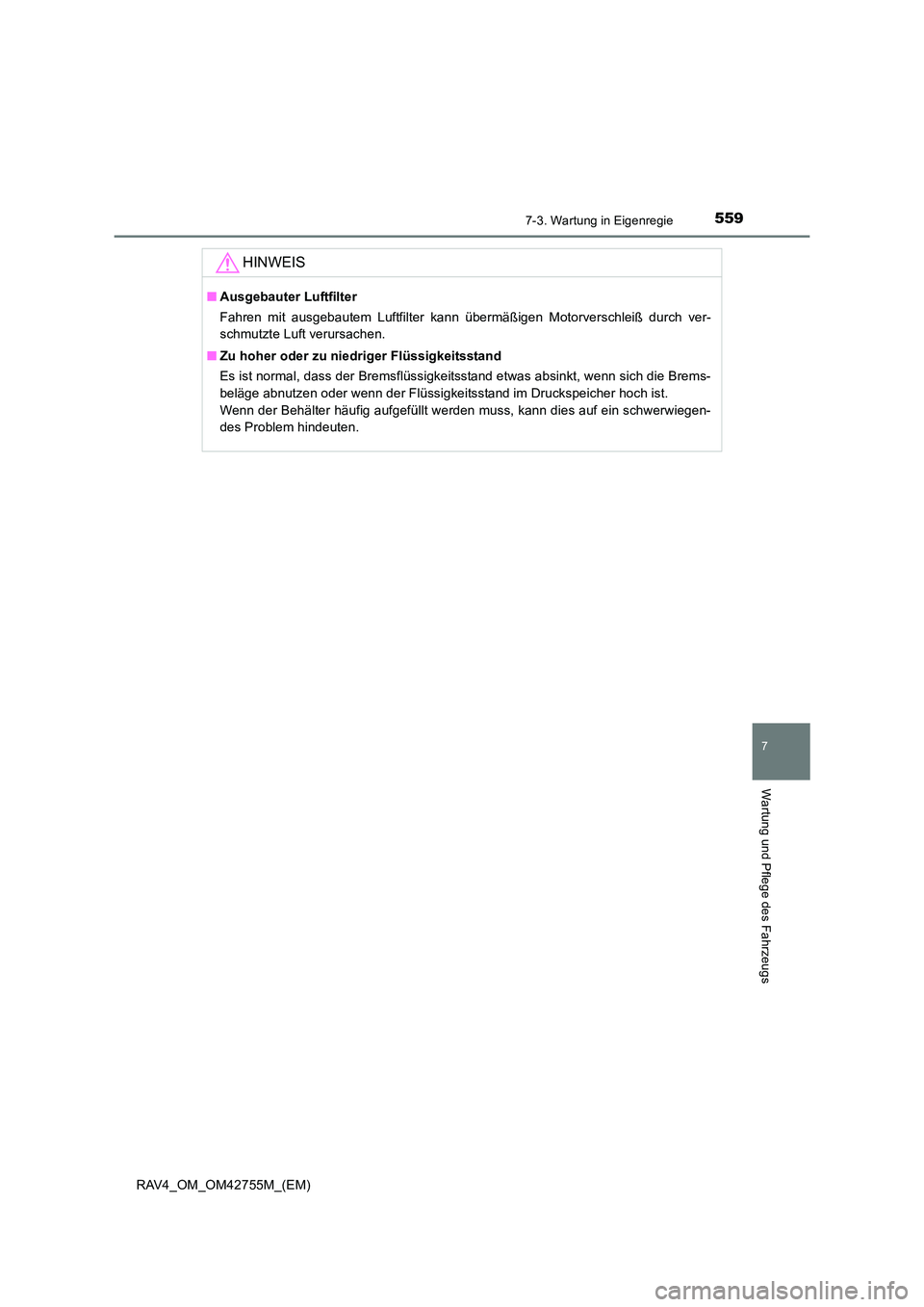

HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch ver-
schmutzte Luft verursachen.
■ Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Brems-
beläge abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch ist.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegen-
des Problem hindeuten.

5607-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

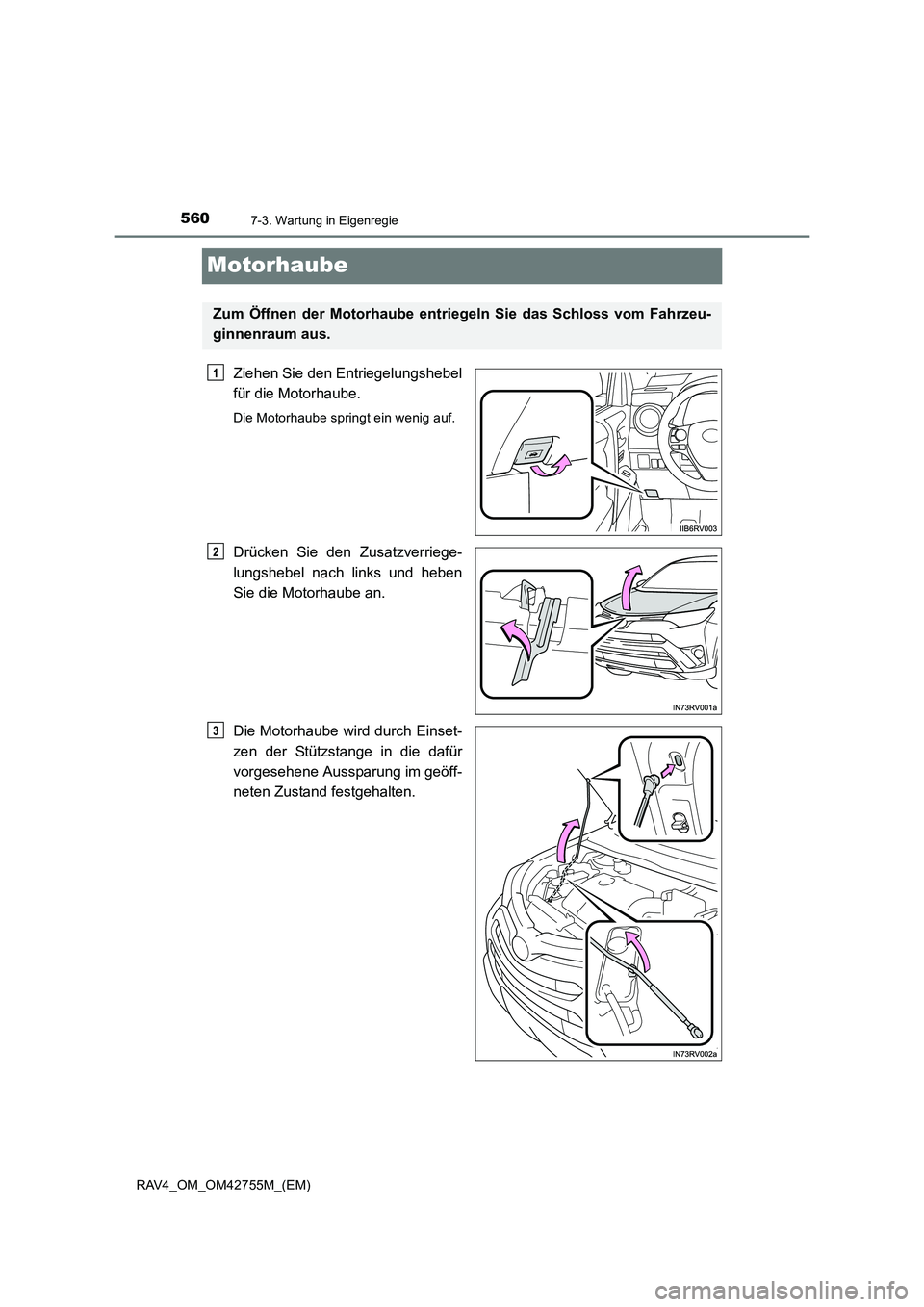

Motorhaube
Ziehen Sie den Entriegelungshebel
für die Motorhaube.
Die Motorhaube springt ein wenig auf.
Drücken Sie den Zusatzverriege-
lungshebel nach links und heben
Sie die Motorhaube an.
Die Motorhaube wird durch Einset-
zen der Stützstange in die dafür
vorgesehene Aussparung im geöff-
neten Zustand festgehalten.
Zum Öffnen der Motorhaube entriegeln Sie das Schloss vom Fahrzeu-
ginnenraum aus.
1
2
3
