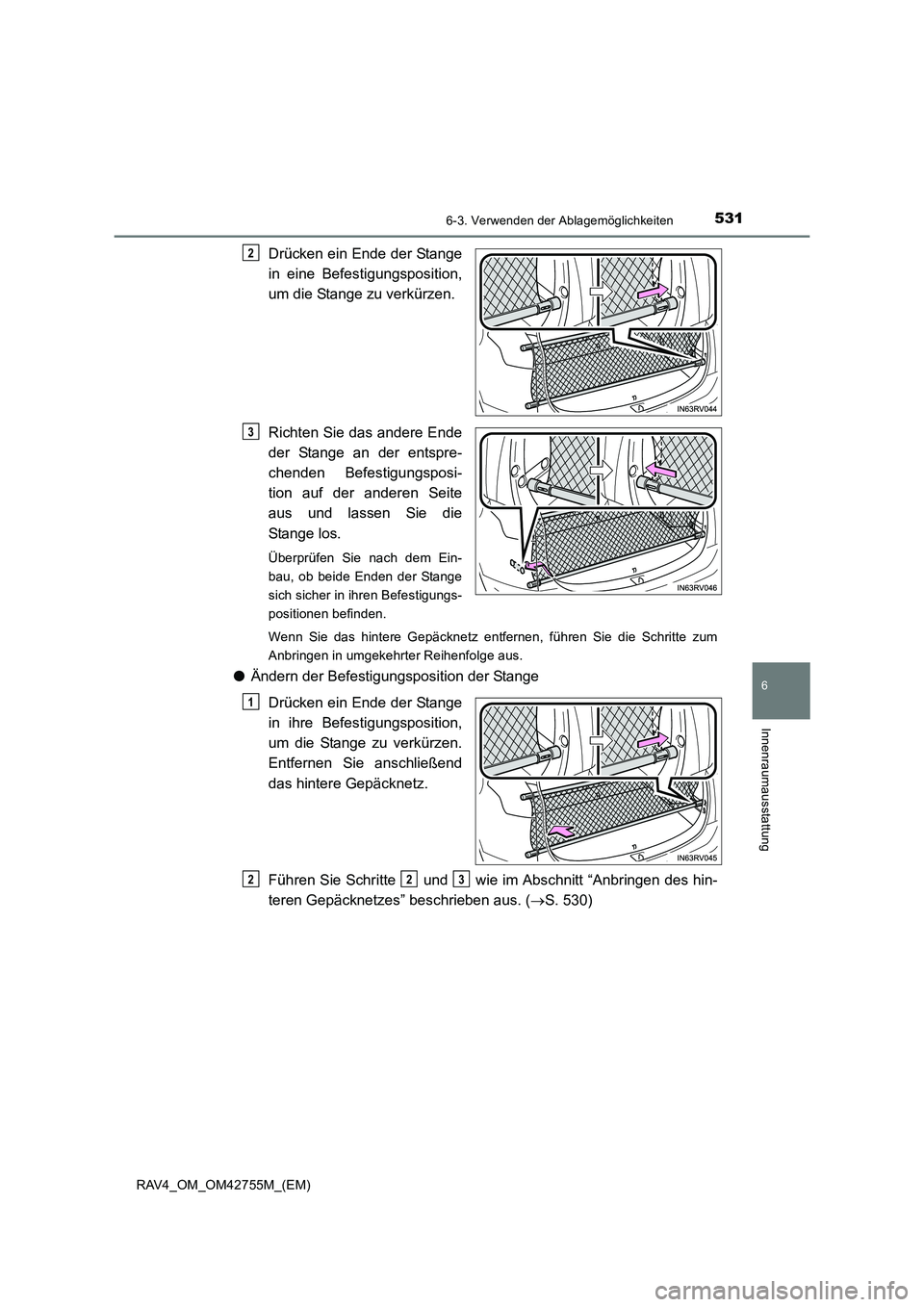

TOYOTA RAV4 2017 Betriebsanleitungen (in German)

5316-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
Drücken ein Ende der Stange
in eine Befestigungsposition,
um die Stange zu verkürzen.
Richten Sie das andere Ende
der Stange an der entspre-
chenden Befestigungsposi-
tion auf der anderen Seite
aus und lassen Sie die
Stange los.
Überprüfen Sie nach dem Ein-
bau, ob beide Enden der Stange
sich sicher in ihren Befestigungs-
positionen befinden.
Wenn Sie das hintere Gepäcknetz entfernen, führen Sie die Schritte zum
Anbringen in umgekehrter Reihenfolge aus.
●Ändern der Befestigungsposition der Stange
Drücken ein Ende der Stange
in ihre Befestigungsposition,
um die Stange zu verkürzen.
Entfernen Sie anschließend
das hintere Gepäcknetz.
Führen Sie Schritte und wie im Abschnitt “Anbringen des hin-
teren Gepäcknetzes” beschrieben aus. ( →S. 530)
2
3
1
223

532
RAV4_OM_OM42755M_(EM)
6-3. Verwenden der Ablagemöglichkeiten
■Verstauen des hinteren Gepäcknetzes (ausgenommen Fahrzeuge mit
normalem Reserverad)Öffnen Sie den hinteren
Gepäckraumboden und entfer-
nen Sie die seitlichen Gepäck-
raumböden.
Während Sie beide Enden der
Stangen auf einer Seite des
Gepäcknetzes in den Stauraum
drücken, um sie zu verkürzen,
befestigen Sie die Stangen im
Stauraum.
1
2

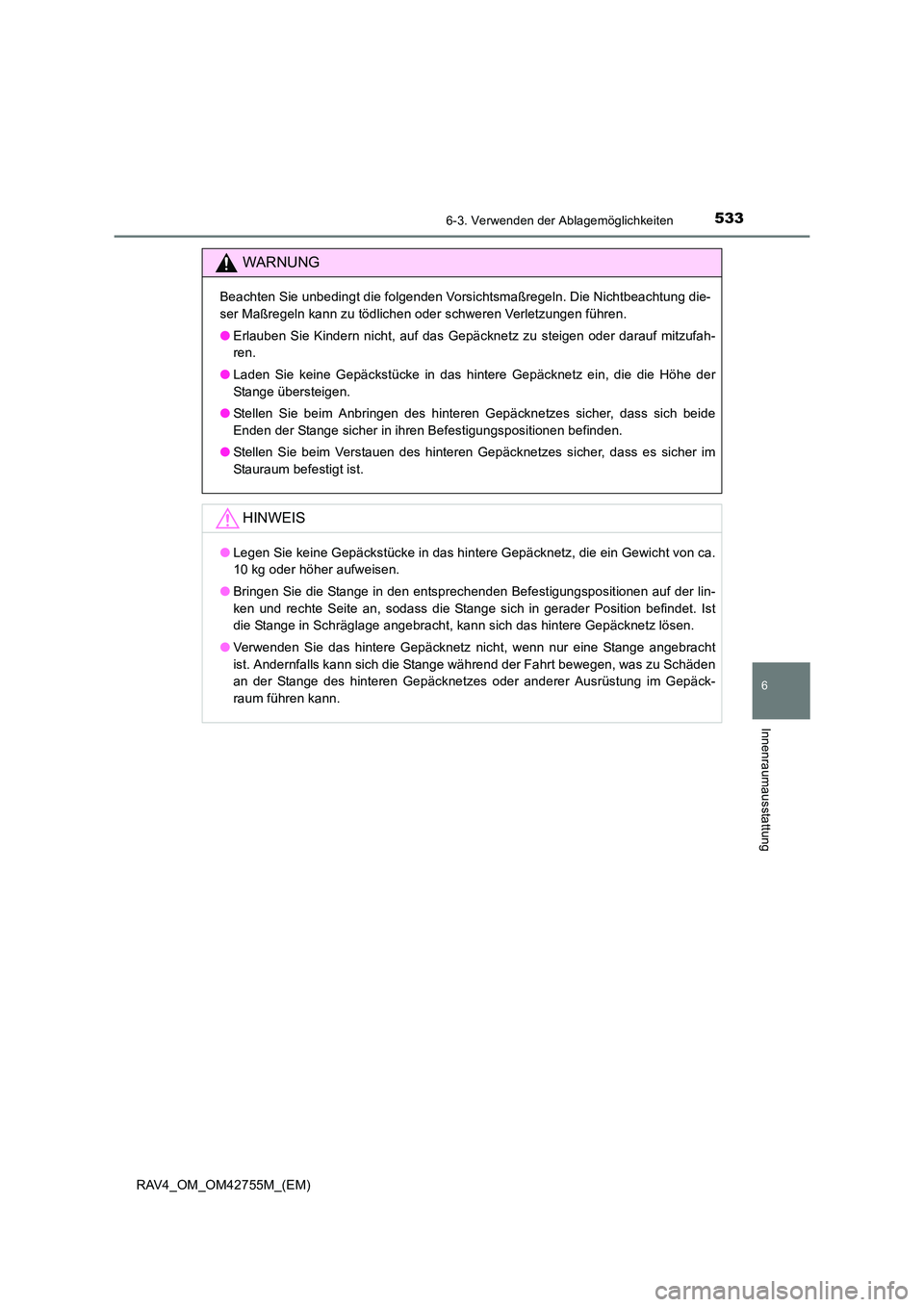

5336-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
WARNUNG
Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln. Die Nichtbeachtung die-
ser Maßregeln kann zu tödlichen oder schweren Verletzungen führen.
●Erlauben Sie Kindern nicht, auf das Gepäcknetz zu steigen oder darauf mitzufah-
ren.
● Laden Sie keine Gepäckstücke in das hintere Gepäcknetz ein, die die Höhe der
Stange übersteigen.
● Stellen Sie beim Anbringen des hinteren Gepäcknetzes sicher, dass sich beide
Enden der Stange sicher in ihren Befestigungspositionen befinden.
● Stellen Sie beim Verstauen des hinteren Gepäcknetzes sicher, dass es sicher im
Stauraum befestigt ist.
HINWEIS
●Legen Sie keine Gepäckstücke in das hintere Gepäcknetz, die ein Gewicht von ca.
10 kg oder höher aufweisen.
● Bringen Sie die Stange in den entsprechenden Befestigungspositionen auf der lin-
ken und rechte Seite an, sodass die Stange sich in gerader Position befindet. Ist
die Stange in Schräglage angebracht, kann sich das hintere Gepäcknetz lösen.
● Verwenden Sie das hintere Gepäcknetz nicht, wenn nur eine Stange angebracht
ist. Andernfalls kann sich die Stange während der Fahrt bewegen, was zu Schäden
an der Stange des hinteren Gepäcknetzes oder anderer Ausrüstung im Gepäck-
raum führen kann.

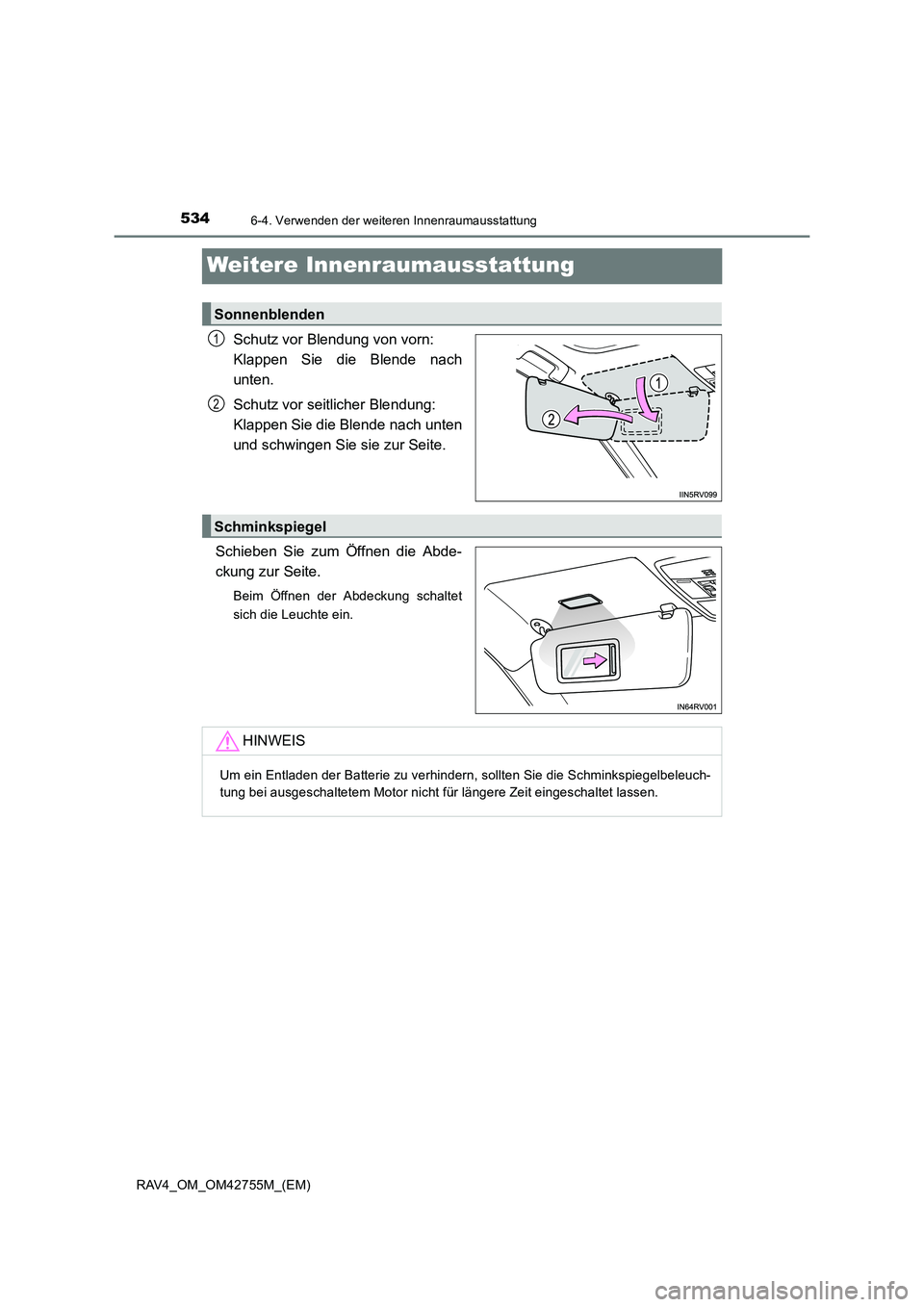

5346-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)
Weitere Innenraumausstattung
Schutz vor Blendung von vorn:
Klappen Sie die Blende nach
unten.
Schutz vor seitlicher Blendung:
Klappen Sie die Blende nach unten
und schwingen Sie sie zur Seite.
Schieben Sie zum Öffnen die Abde-
ckung zur Seite.
Beim Öffnen der Abdeckung schaltet
sich die Leuchte ein.
Sonnenblenden
1
2
Schminkspiegel
HINWEIS
Um ein Entladen der Batterie zu verhindern, sollten Sie die Schminkspiegelbeleuch-
tung bei ausgeschaltetem Motor nicht für längere Zeit eingeschaltet lassen.

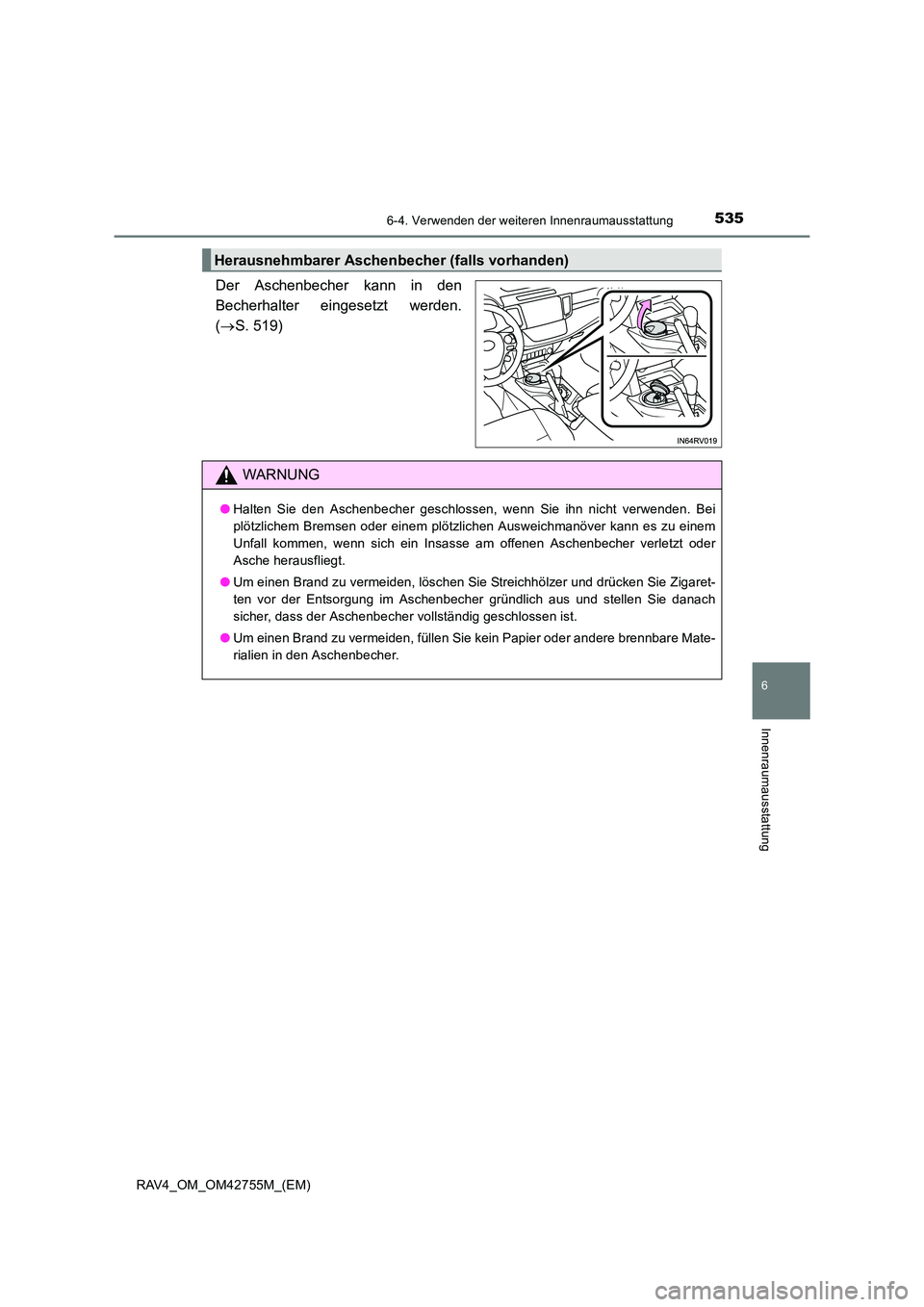

5356-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
Der Aschenbecher kann in den
Becherhalter eingesetzt werden.
(→ S. 519)
Herausnehmbarer Aschenbecher (falls vorhanden)
WARNUNG
● Halten Sie den Aschenbecher geschlossen, wenn Sie ihn nicht verwenden. Bei
plötzlichem Bremsen oder einem plötzlichen Ausweichmanöver kann es zu einem
Unfall kommen, wenn sich ein Insasse am offenen Aschenbecher verletzt oder
Asche herausfliegt.
● Um einen Brand zu vermeiden, löschen Sie Streichhölzer und drücken Sie Zigaret-
ten vor der Entsorgung im Aschenbecher gründlich aus und stellen Sie danach
sicher, dass der Aschenbecher vollständig geschlossen ist.
● Um einen Brand zu vermeiden, füllen Sie kein Papier oder andere brennbare Mate-
rialien in den Aschenbecher.

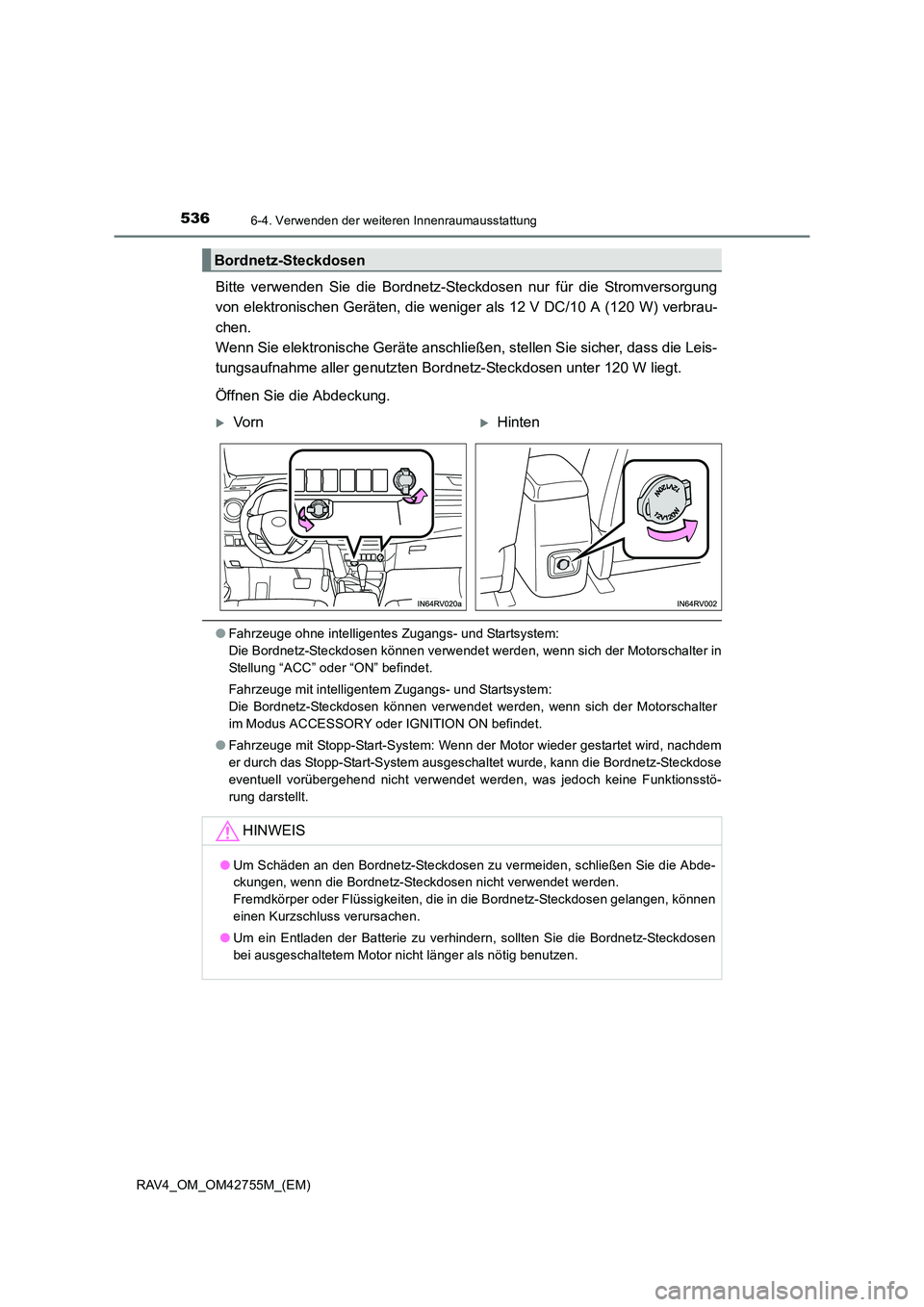

5366-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)
Bitte verwenden Sie die Bordnetz-Steckdosen nur für die Stromversorgung
von elektronischen Geräten, die weniger als 12 V DC/10 A (120 W) verbrau-
chen.
Wenn Sie elektronische Geräte anschließen, stellen Sie sicher, dass die Leis-
tungsaufnahme aller genutzten Bordnetz-Steckdosen unter 120 W liegt.
● Fahrzeuge ohne intelligentes Zugangs- und Startsystem:
Die Bordnetz-Steckdosen können verwendet werden, wenn sich der Motorschalter in
Stellung “ACC” oder “ON” befindet.
Fahrzeuge mit intelligentem Zugangs- und Startsystem:
Die Bordnetz-Steckdosen können verwendet werden, wenn sich der Motorschalter
im Modus ACCESSORY oder IGNITION ON befindet.
● Fahrzeuge mit Stopp-Start-System: Wenn der Motor wieder gestartet wird, nachdem
er durch das Stopp-Start-System ausgeschaltet wurde, kann die Bordnetz-Steckdose
eventuell vorübergehend nicht verwendet werden, was jedoch keine Funktionsstö-
rung darstellt.
Bordnetz-Steckdosen
Öffnen Sie die Abdeckung.
XVornXHinten
HINWEIS
● Um Schäden an den Bordnetz-Steckdosen zu vermeiden, schließen Sie die Abde-
ckungen, wenn die Bordnetz-Steckdosen nicht verwendet werden.
Fremdkörper oder Flüssigkeiten, die in die Bordnetz-Steckdosen gelangen, können
einen Kurzschluss verursachen.
● Um ein Entladen der Batterie zu verhindern, sollten Sie die Bordnetz-Steckdosen
bei ausgeschaltetem Motor nicht länger als nötig benutzen.

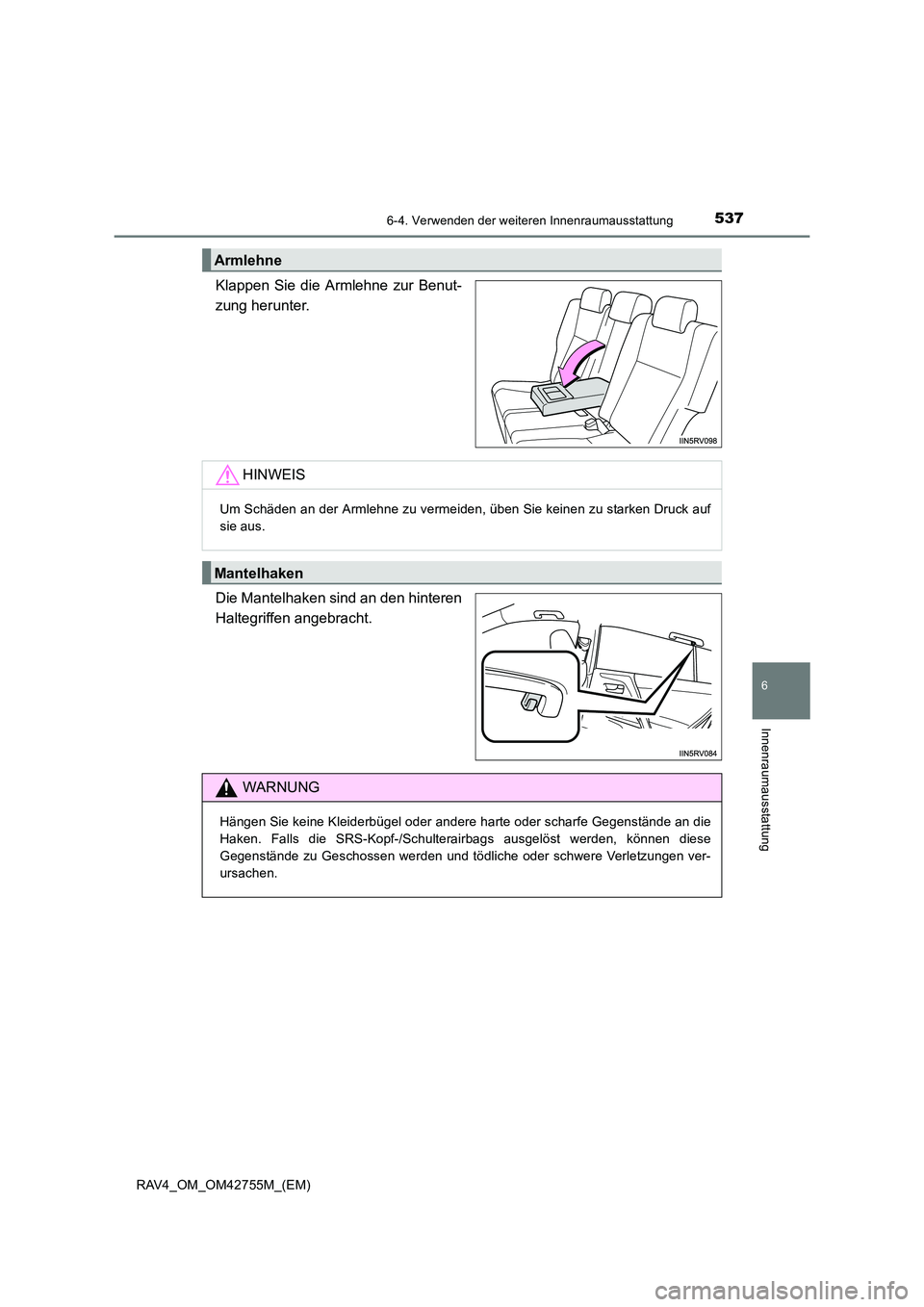

5376-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
Klappen Sie die Armlehne zur Benut-
zung herunter.
Die Mantelhaken sind an den hinteren
Haltegriffen angebracht.
Armlehne
HINWEIS
Um Schäden an der Armlehne zu vermeiden, üben Sie keinen zu starken Druck auf
sie aus.
Mantelhaken
WARNUNG
Hängen Sie keine Kleiderbügel oder andere harte oder scharfe Gegenstände an die
Haken. Falls die SRS-Kopf-/Schulterairbags ausgelöst werden, können diese
Gegenstände zu Geschossen werden und tödliche oder schwere Verletzungen ver-
ursachen.

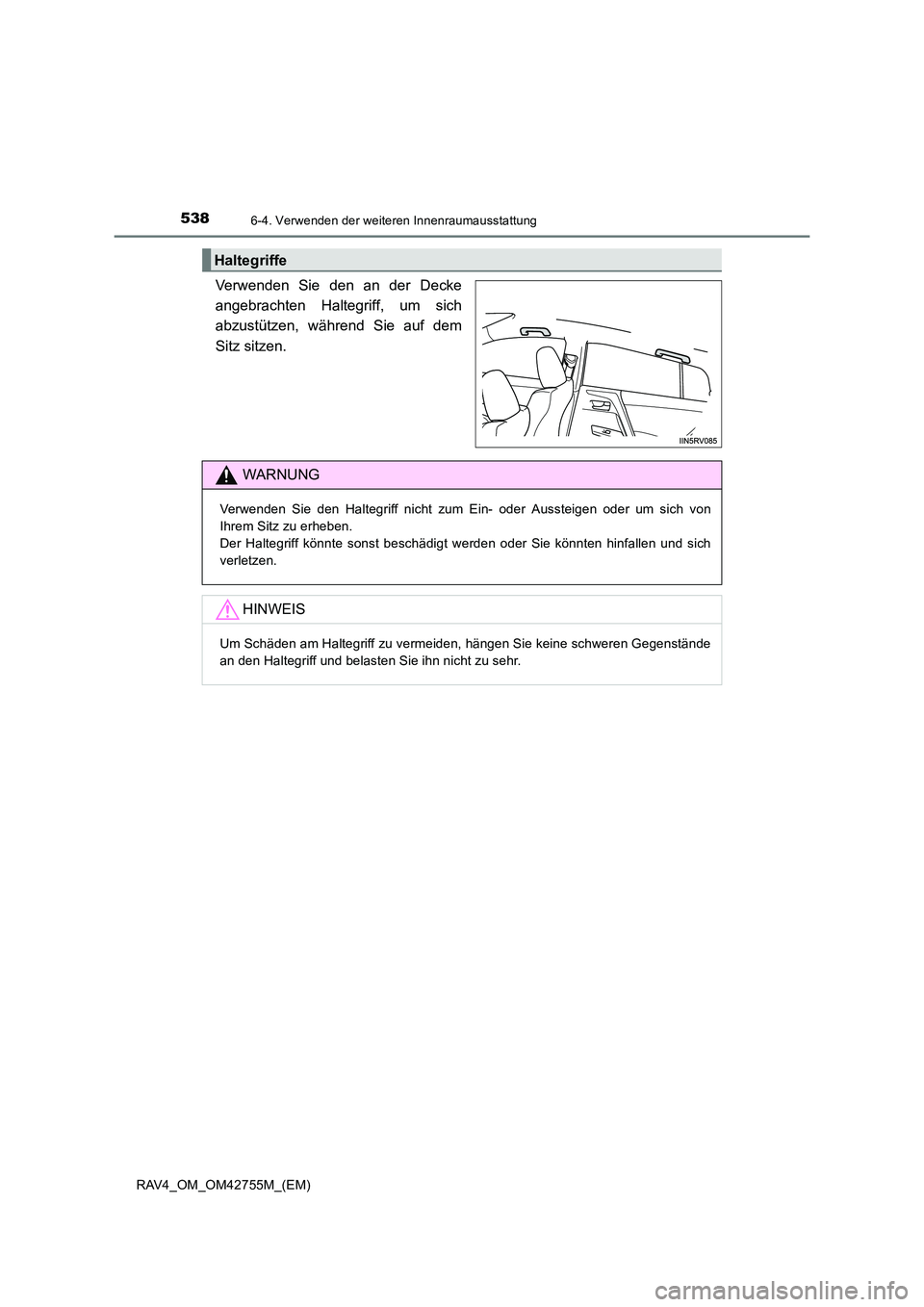

5386-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)
Verwenden Sie den an der Decke
angebrachten Haltegriff, um sich
abzustützen, während Sie auf dem
Sitz sitzen.
Haltegriffe
WARNUNG
Verwenden Sie den Haltegriff nicht zum Ein- oder Aussteigen oder um sich von
Ihrem Sitz zu erheben.
Der Haltegriff könnte sonst beschädigt werden oder Sie könnten hinfallen und sich
verletzen.
HINWEIS
Um Schäden am Haltegriff zu vermeiden, hängen Sie keine schweren Gegenstände
an den Haltegriff und belasten Sie ihn nicht zu sehr.

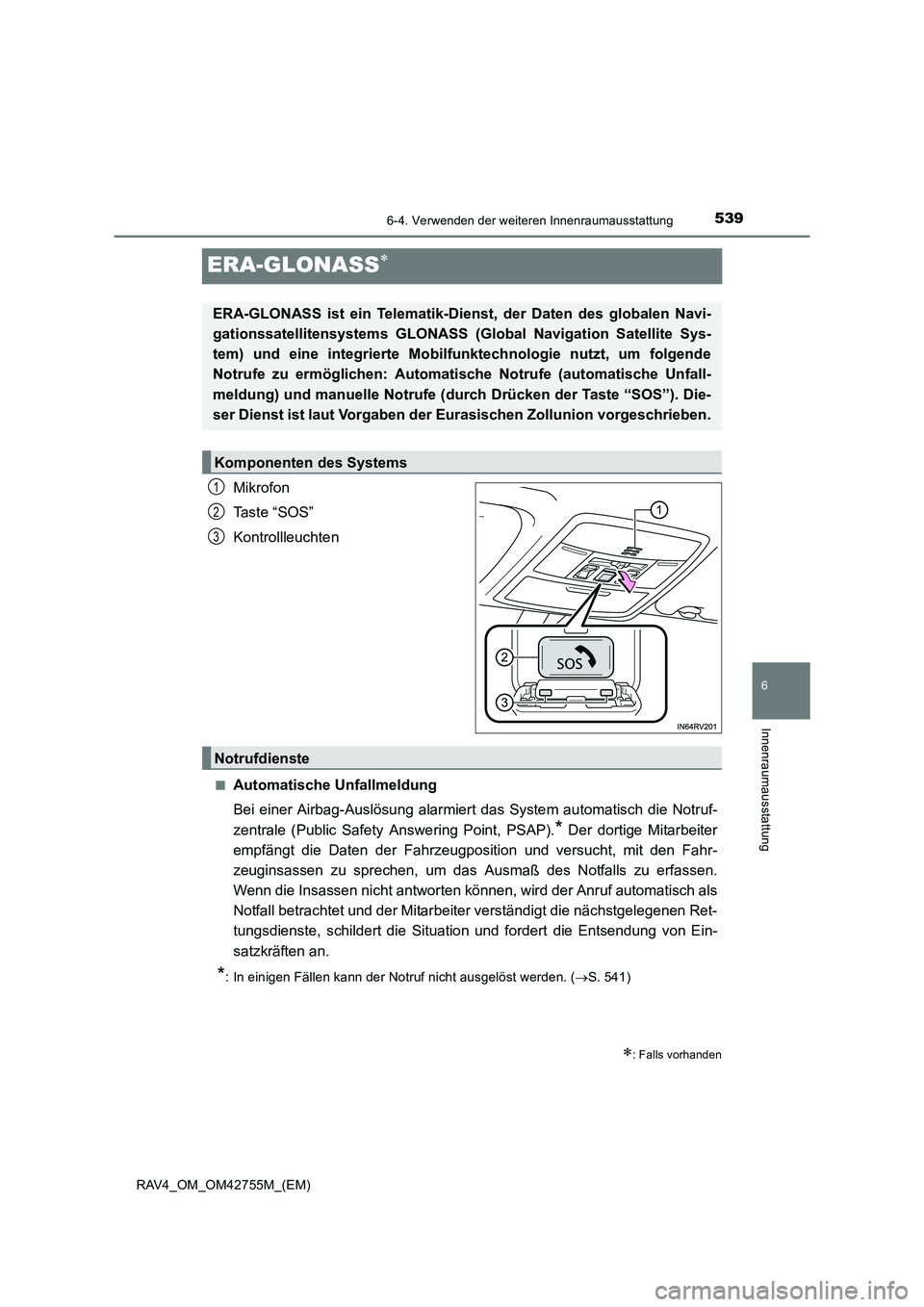

5396-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung
ERA-GLONASS∗
Mikrofon
Ta s t e “ S O S ”
Kontrollleuchten
■Automatische Unfallmeldung
Bei einer Airbag-Auslösung alarmiert das System automatisch die Notruf-
zentrale (Public Safety Answering Point, PSAP).
* Der dortige Mitarbeiter
empfängt die Daten der Fahrzeugposition und versucht, mit den Fahr-
zeuginsassen zu sprechen, um das Ausmaß des Notfalls zu erfassen.
Wenn die Insassen nicht antworten können, wird der Anruf automatisch als
Notfall betrachtet und der Mitarbeiter verständigt die nächstgelegenen Ret-
tungsdienste, schildert die Situation und fordert die Entsendung von Ein-
satzkräften an.
*: In einigen Fällen kann der Notruf nicht ausgelöst werden. ( →S. 541)
∗: Falls vorhanden
ERA-GLONASS ist ein Telematik-Dien st, der Daten des globalen Navi-
gationssatellitensystems GLONASS (Global Navigation Satellite Sys-
tem) und eine integrierte Mobilfunktechnologie nutzt, um folgende
Notrufe zu ermöglichen: Automati sche Notrufe (automatische Unfall-
meldung) und manuelle Notrufe (durch Drücken der Taste “SOS”). Die-
ser Dienst ist laut Vorgaben der Eurasischen Zollunion vorgeschrieben.
Komponenten des Systems
1
2
3
Notrufdienste

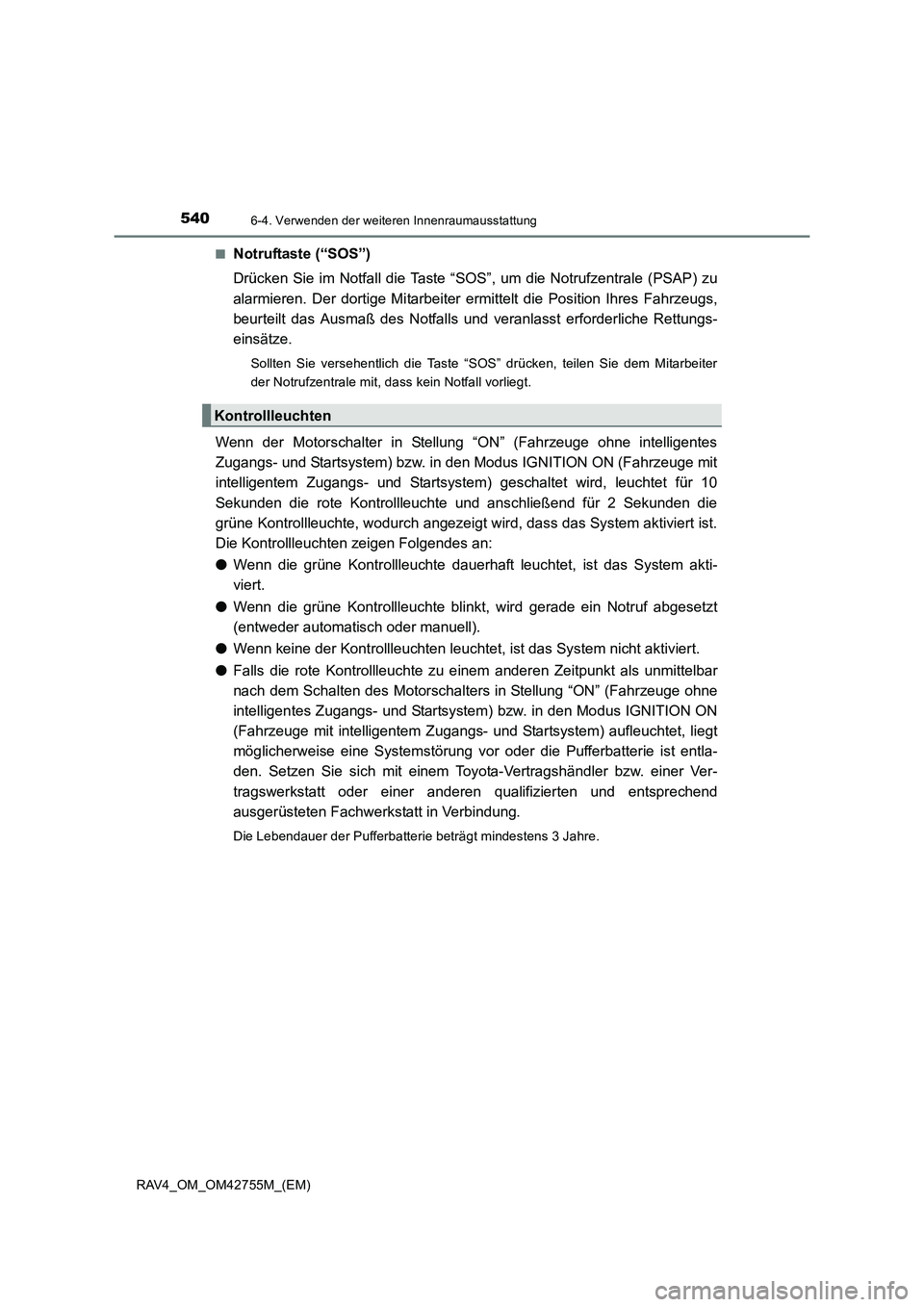

5406-4. Verwenden der weiteren Innenraumausstattung
RAV4_OM_OM42755M_(EM)■
Notruftaste (“SOS”)
Drücken Sie im Notfall die Taste “SOS”, um die Notrufzentrale (PSAP) zu
alarmieren. Der dortige Mi
tarbeiter ermittelt die Position Ihres Fahrzeugs,
beurteilt das Ausmaß des Notfalls und veranlasst erforderliche Rettungs-
einsätze.
Sollten Sie versehentlich die Taste “SOS” drücken, teilen Sie dem Mitarbeiter
der Notrufzentrale mit, dass kein Notfall vorliegt.
Wenn der Motorschalter in Stellung “ON” (Fahrzeuge ohne intelligentes
Zugangs- und Startsystem) bzw. in den Modus IGNITION ON (Fahrzeuge mit
intelligentem Zugangs- und Startsystem) geschaltet wird, leuchtet für 10
Sekunden die rote Kontrollleuchte und anschließend für 2 Sekunden die
grüne Kontrollleuchte, wodurch angezeigt wird, dass das System aktiviert ist.
Die Kontrollleuchten zeigen Folgendes an:
● Wenn die grüne Kontrollleuchte dauerhaf t leuchtet, ist das System akti-
viert.
● Wenn die grüne Kontrollleuchte blinkt, wird gerade ein Notruf abgesetzt
(entweder automatisch oder manuell).
● Wenn keine der Kontrollleuchten leucht et, ist das System nicht aktiviert.
● Falls die rote Kontrollleuchte zu einem anderen Zeitpunkt als unmittelbar
nach dem Schalten des Motorschalters in Stellung “ON” (Fahrzeuge ohne
intelligentes Zugangs- und Startsystem) bzw. in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Zugangs- und Startsystem) aufleuchtet, liegt
möglicherweise eine Systemstörung vo r oder die Pufferbatterie ist entla-
den. Setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt in Verbindung.
Die Lebendauer der Pufferbatterie beträgt mindestens 3 Jahre.
Kontrollleuchten
