5116-1. Verwenden von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
RAV4_OM_OM42755M_(EM)

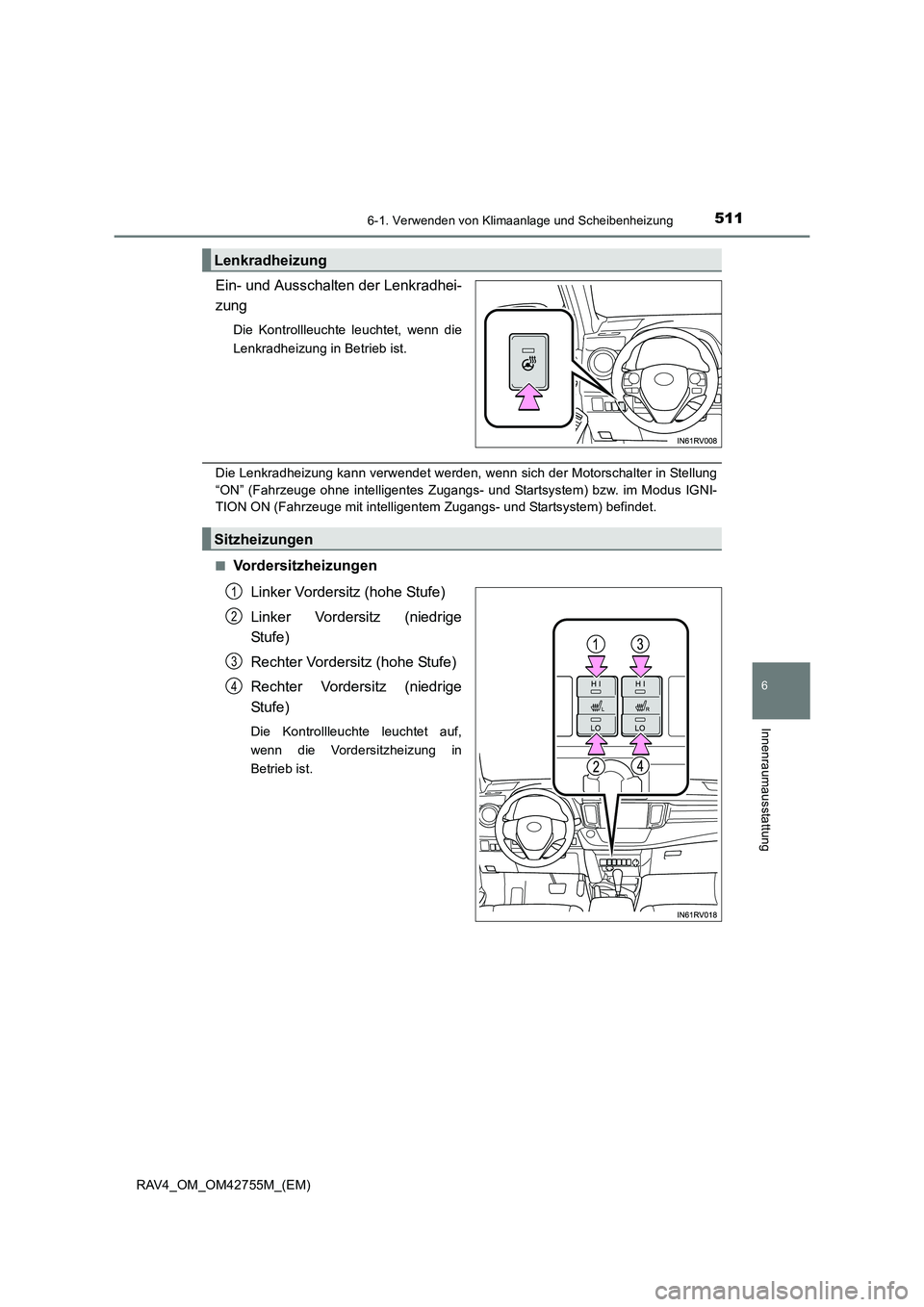

Ein- und Ausschalten der Lenkradhei-
zung
Die Kontrollleuchte leuchtet, wenn die
Lenkradheizung in Betrieb ist.
Die Lenkradheizung kann verwendet werden, wenn sich der Motorschalter in Stellung
“ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. im Modus IGNI-
TION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) befindet.
■
VordersitzheizungenLinker Vordersitz (hohe Stufe)
Linker Vordersitz (niedrige
Stufe)
Rechter Vordersitz (hohe Stufe)
Rechter Vordersitz (niedrige
Stufe)
Die Kontrollleuchte leuchtet auf,
wenn die Vordersitzheizung in
Betrieb ist.
Lenkradheizung
Sitzheizungen
1
2
3
4

5126-1. Verwenden von Klimaanlage und Scheibenheizung
RAV4_OM_OM42755M_(EM)■

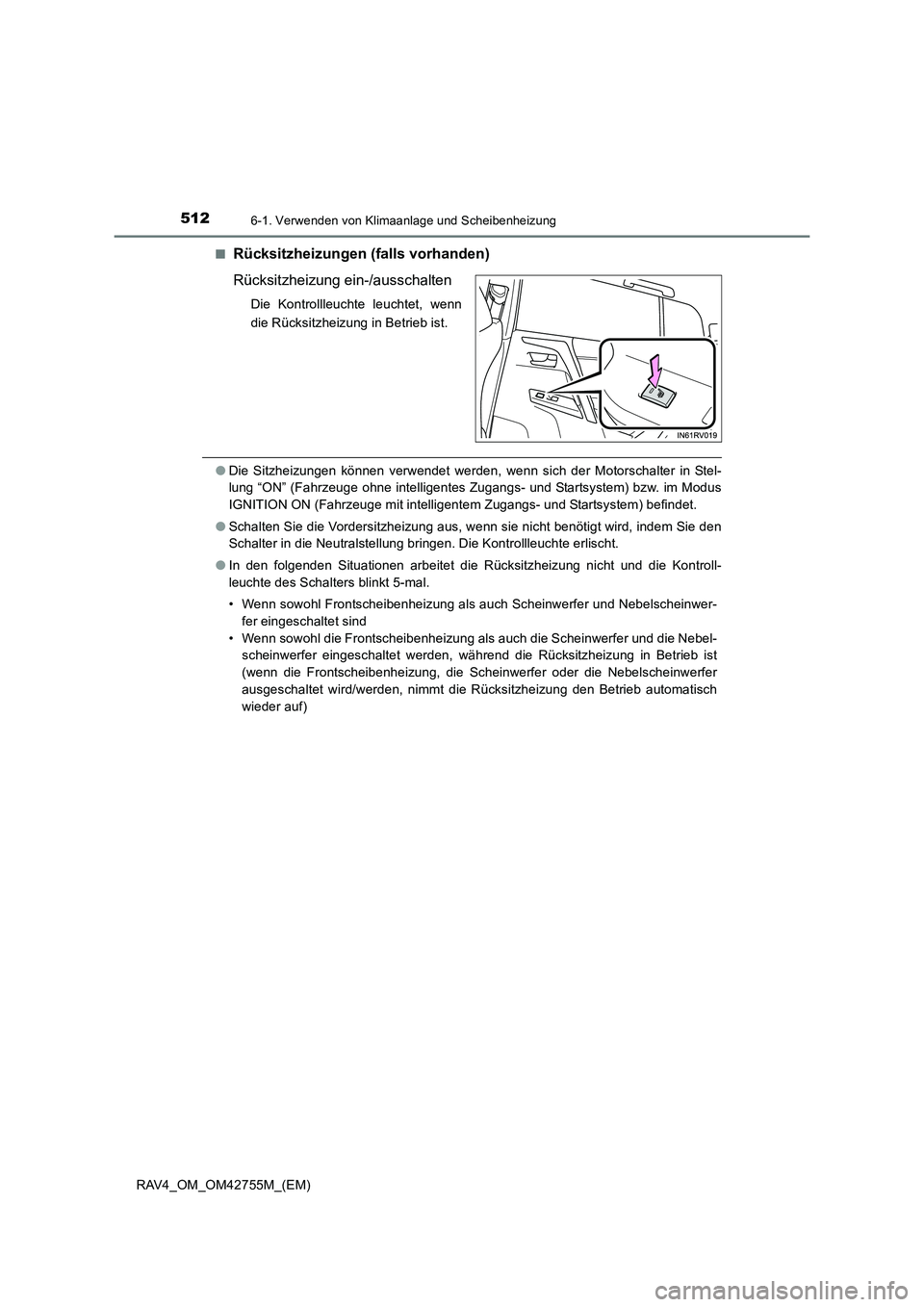

Rücksitzheizungen (falls vorhanden)
Rücksitzheizung ein-/ausschalten
Die Kontrollleuchte leuchtet, wenn
die Rücksitzheizung in Betrieb ist.
●
Die Sitzheizungen können verwendet werden, wenn sich der Motorschalter in Stel-
lung “ON” (Fahrzeuge ohne intelligentes Zugangs- und Startsystem) bzw. im Modus
IGNITION ON (Fahrzeuge mit intelligentem Zugangs- und Startsystem) befindet.
● Schalten Sie die Vordersitzheizung aus, wenn sie nicht benötigt wird, indem Sie den
Schalter in die Neutralstellung bringen. Die Kontrollleuchte erlischt.
● In den folgenden Situationen arbeitet die Rücksitzheizung nicht und die Kontroll-
leuchte des Schalters blinkt 5-mal.
• Wenn sowohl Frontscheibenheizung als auch Scheinwerfer und Nebelscheinwer-
fer eingeschaltet sind
• Wenn sowohl die Frontscheibenheizung als auch die Scheinwerfer und die Nebel- scheinwerfer eingeschaltet werden, während die Rücksitzheizung in Betrieb ist
(wenn die Frontscheibenheizung, die Scheinwerfer oder die Nebelscheinwerfer
ausgeschaltet wird/werden, nimmt die Rücksitzheizung den Betrieb automatisch
wieder auf)

5136-2. Verwenden der Innenraumleuchten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung

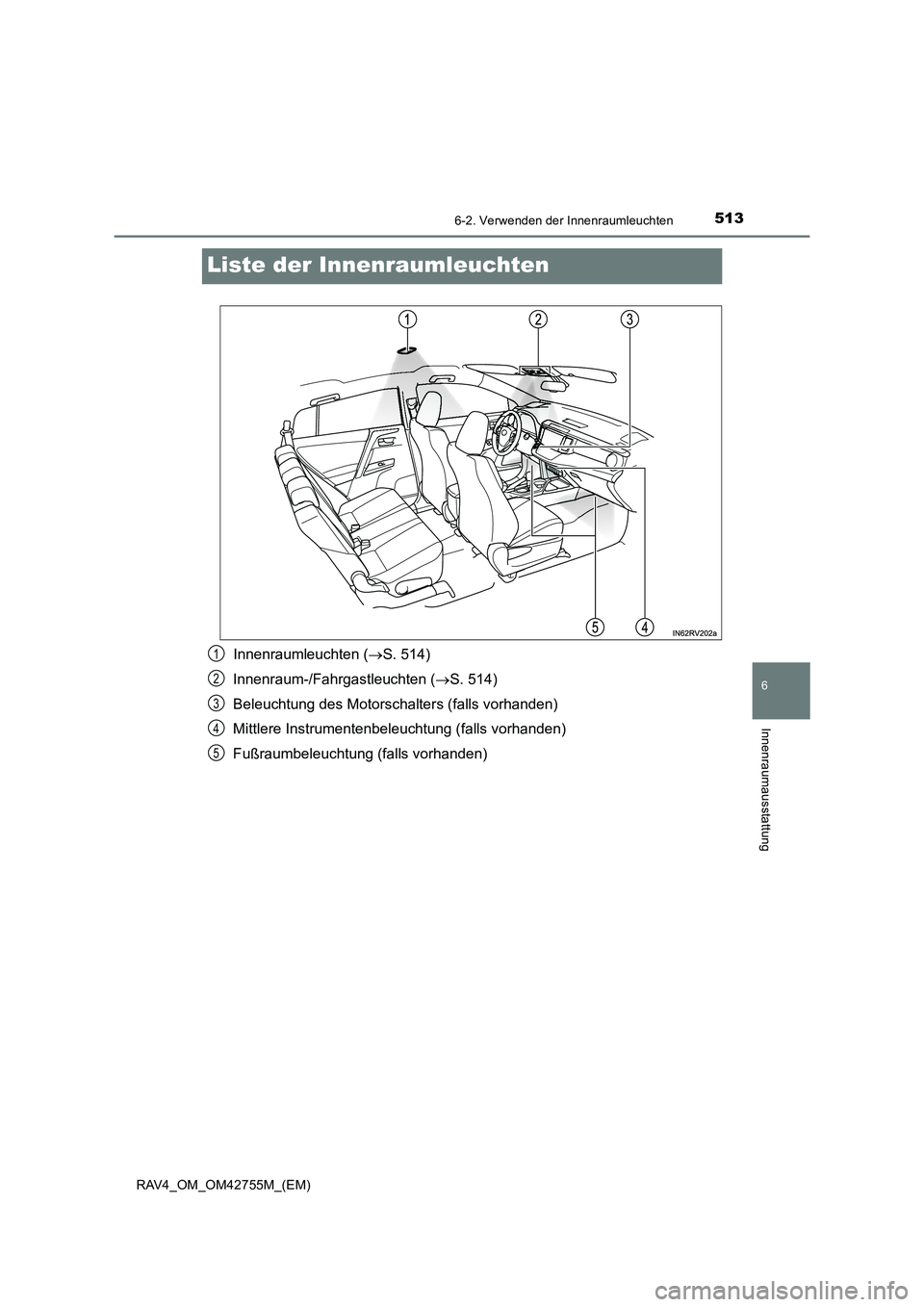

Liste der Innenraumleuchten
Innenraumleuchten (→S. 514)
Innenraum-/Fahrgastleuchten ( →S. 514)
Beleuchtung des Motorschalters (falls vorhanden)
Mittlere Instrumentenbeleuchtung (falls vorhanden)
Fußraumbeleuchtung (falls vorhanden)1
2
3
4
5

5146-2. Verwenden der Innenraumleuchten
RAV4_OM_OM42755M_(EM)■

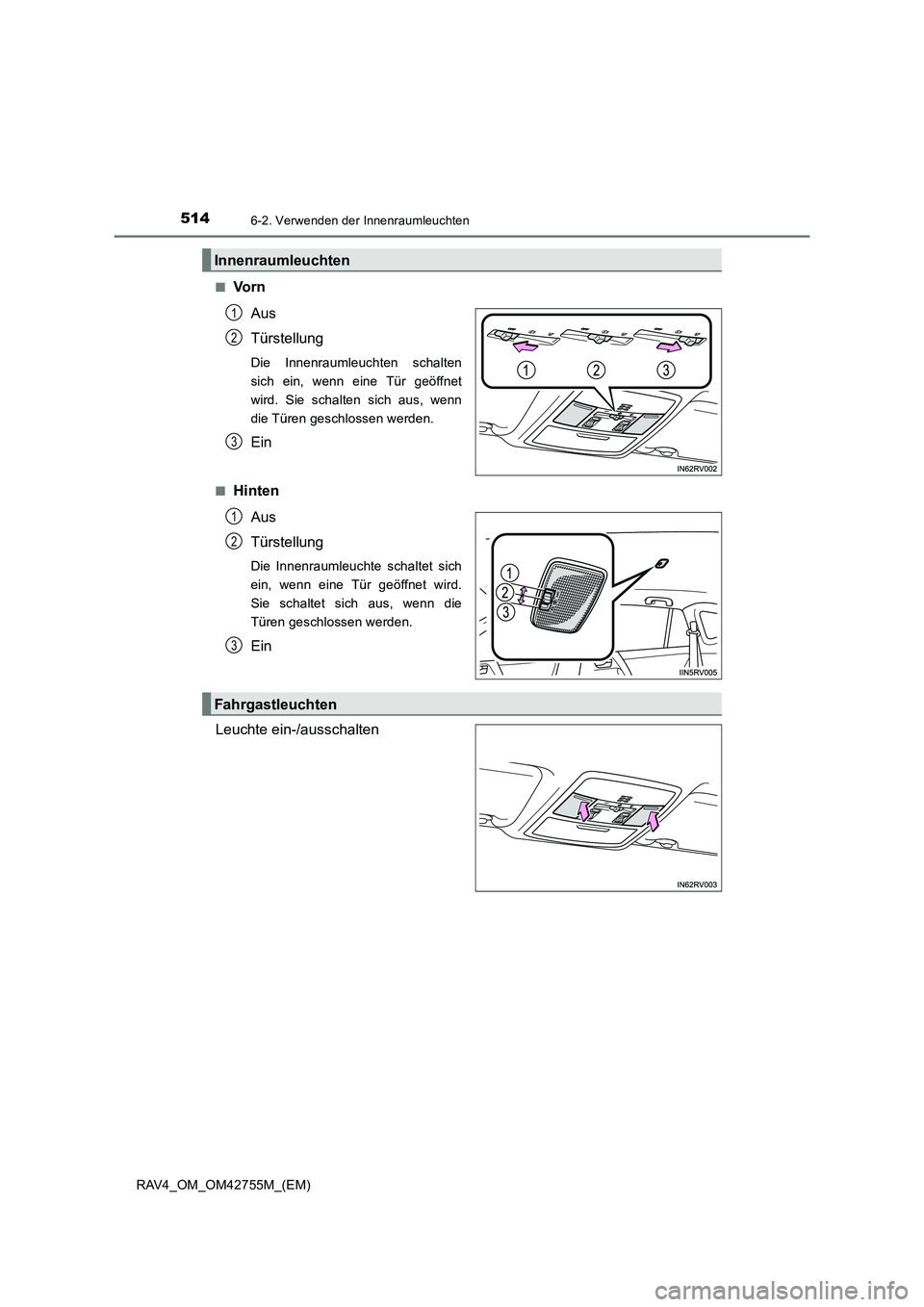

Vo r n
Aus
Türstellung
Die Innenraumleuchten schalten
sich ein, wenn eine Tür geöffnet
wird. Sie schalten sich aus, wenn
die Türen geschlossen werden.
Ein
■HintenAus
Türstellung
Die Innenraumleuchte schaltet sich
ein, wenn eine Tür geöffnet wird.
Sie schaltet sich aus, wenn die
Türen geschlossen werden.
Ein
Leuchte ein-/ausschalten
Innenraumleuchten
1
2
3
1
2
3
Fahrgastleuchten

5156-2. Verwenden der Innenraumleuchten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung

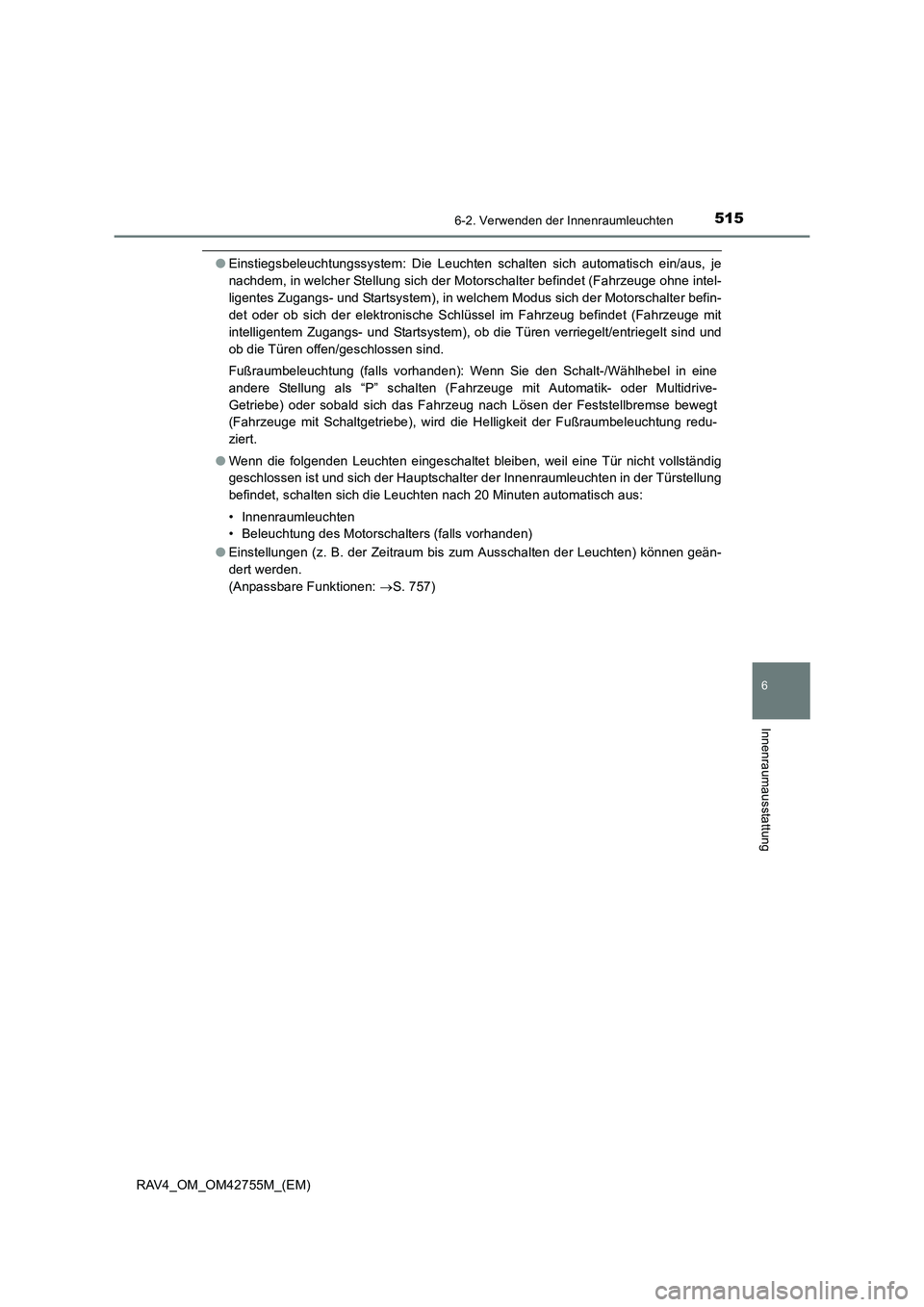

●Einstiegsbeleuchtungssystem: Die Leuchten schalten sich automatisch ein/aus, je
nachdem, in welcher Stellung sich der Motorschalter befindet (Fahrzeuge ohne intel-
ligentes Zugangs- und Startsystem), in welchem Modus sich der Motorschalter befin-
det oder ob sich der elektronische Schlüssel im Fahrzeug befindet (Fahrzeuge mit
intelligentem Zugangs- und Startsystem), ob die Türen verriegelt/entriegelt sind und
ob die Türen offen/geschlossen sind.
Fußraumbeleuchtung (falls vorhanden): Wenn Sie den Schalt-/Wählhebel in eine
andere Stellung als “P” schalten (Fahrzeuge mit Automatik- oder Multidrive-
Getriebe) oder sobald sich das Fahrzeug nach Lösen der Feststellbremse bewegt
(Fahrzeuge mit Schaltgetriebe), wird die Helligkeit der Fußraumbeleuchtung redu-
ziert.
● Wenn die folgenden Leuchten eingeschaltet bleiben, weil eine Tür nicht vollständig
geschlossen ist und sich der Hauptschalter der Innenraumleuchten in der Türstellung
befindet, schalten sich die Leuchten nach 20 Minuten automatisch aus:
• Innenraumleuchten
• Beleuchtung des Motorschalters (falls vorhanden)
● Einstellungen (z. B. der Zeitraum bis zum Ausschalten der Leuchten) können geän-
dert werden.
(Anpassbare Funktionen: →S. 757)

5166-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)

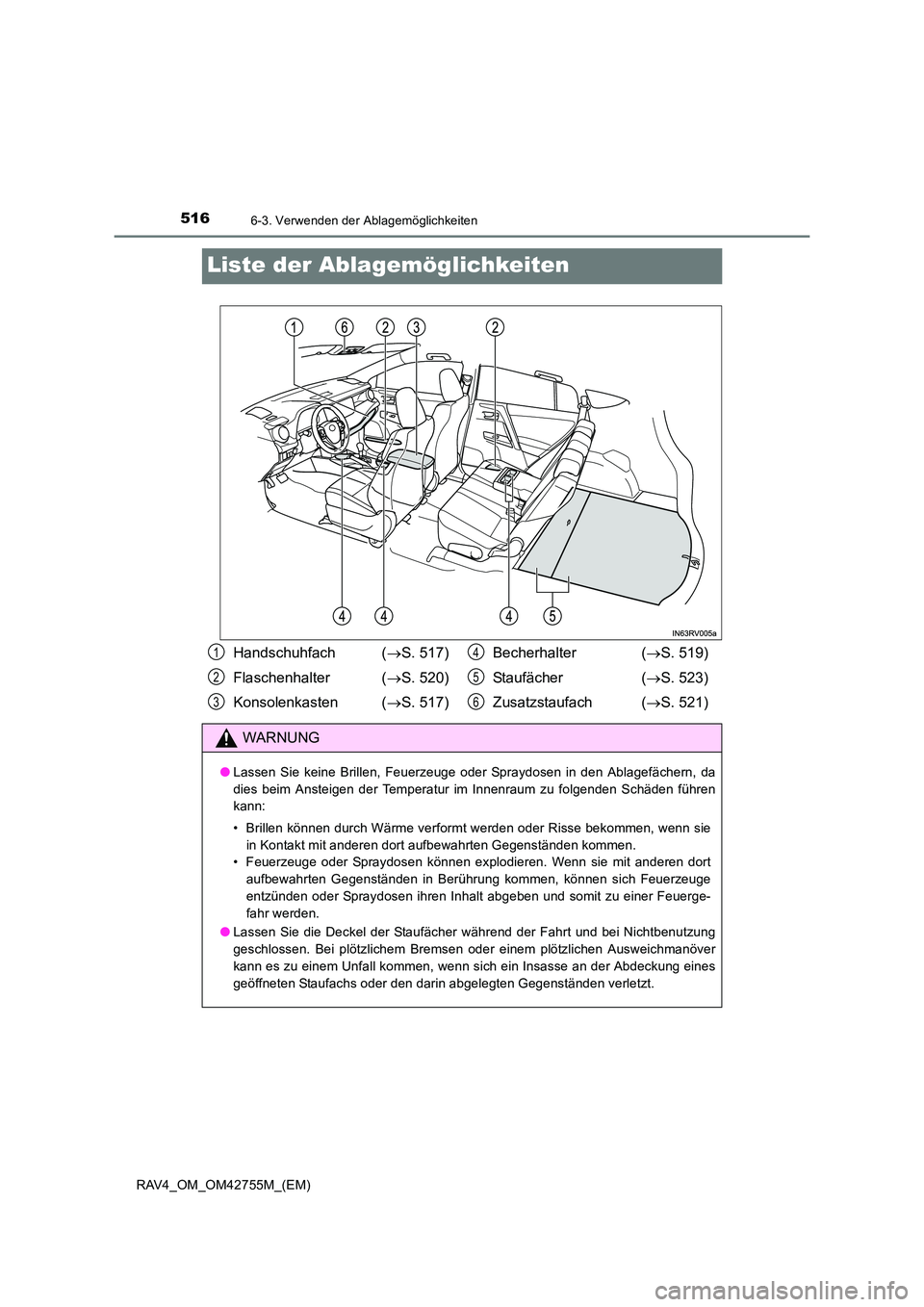

Liste der Ablagemöglichkeiten
Handschuhfach (→S. 517)
Flaschenhalter ( →S. 520)
Konsolenkasten ( →S. 517) Becherhalter (
→S. 519)
Staufächer ( →S. 523)
Zusatzstaufach ( →S. 521)
WARNUNG
● Lassen Sie keine Brillen, Feuerzeuge oder Spraydosen in den Ablagefächern, da
dies beim Ansteigen der Temperatur im Innenraum zu folgenden Schäden führen
kann:
• Brillen können durch Wärme verformt werden oder Risse bekommen, wenn sie
in Kontakt mit anderen dort aufbewahrten Gegenständen kommen.
• Feuerzeuge oder Spraydosen können explodieren. Wenn sie mit anderen dort
aufbewahrten Gegenständen in Berührung kommen, können sich Feuerzeuge
entzünden oder Spraydosen ihren Inhalt abgeben und somit zu einer Feuerge-
fahr werden.
● Lassen Sie die Deckel der Staufächer während der Fahrt und bei Nichtbenutzung
geschlossen. Bei plötzlichem Bremsen oder einem plötzlichen Ausweichmanöver
kann es zu einem Unfall kommen, wenn sich ein Insasse an der Abdeckung eines
geöffneten Staufachs oder den darin abgelegten Gegenständen verletzt.
1
2
3
4
5
6

5176-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung

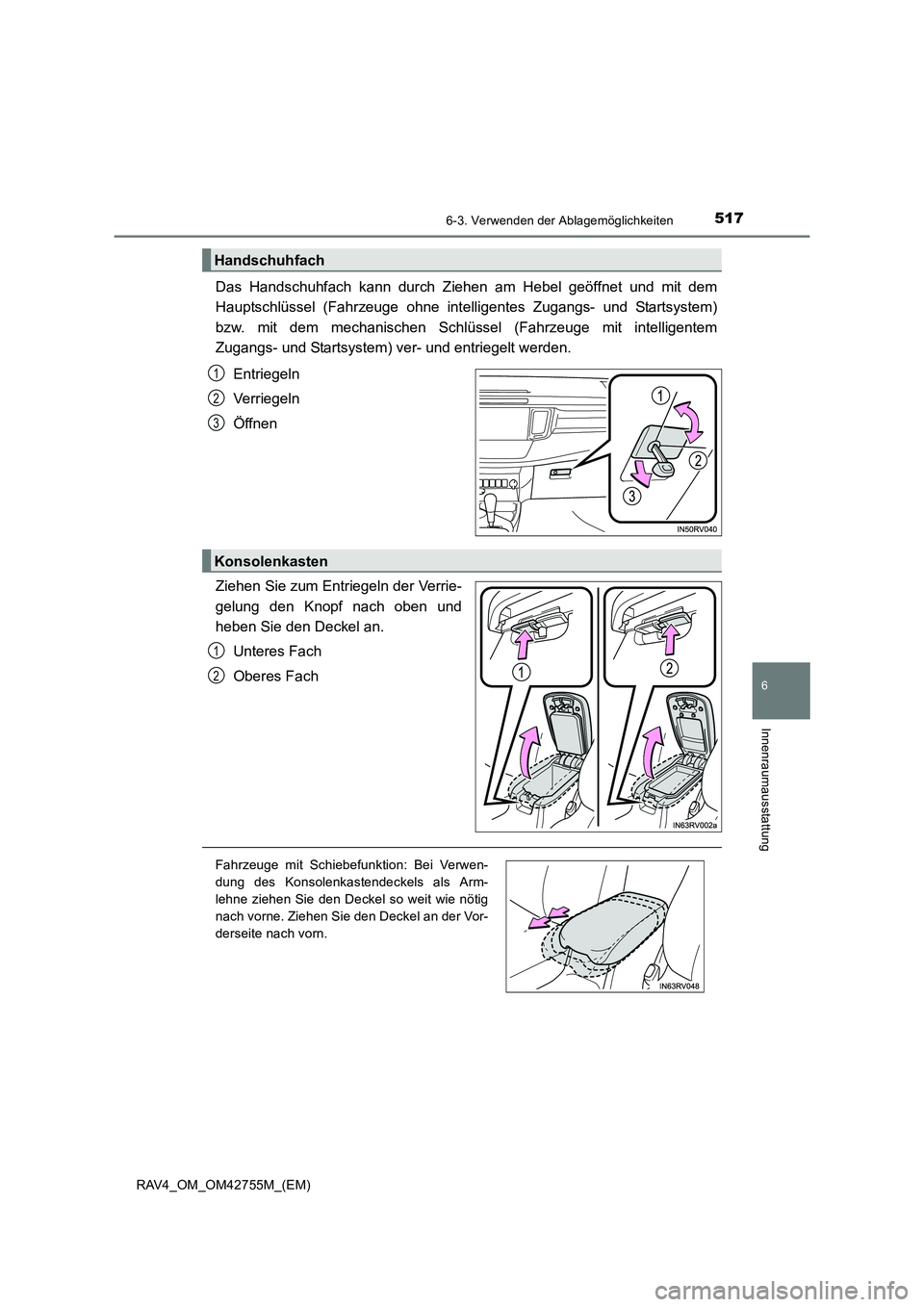

Das Handschuhfach kann durch Ziehen am Hebel geöffnet und mit dem
Hauptschlüssel (Fahrzeuge ohne intelligentes Zugangs- und Startsystem)
bzw. mit dem mechanischen Schlüssel (Fahrzeuge mit intelligentem
Zugangs- und Startsystem) ver- und entriegelt werden.Entriegeln
Verriegeln
Öffnen
Ziehen Sie zum Entriegeln der Verrie-
gelung den Knopf nach oben und
heben Sie den Deckel an. Unteres Fach
Oberes Fach
Handschuhfach
1
2
3
Konsolenkasten
1
2
Fahrzeuge mit Schiebefunktion: Bei Verwen-
dung des Konsolenkastendeckels als Arm-
lehne ziehen Sie den Deckel so weit wie nötig
nach vorne. Ziehen Sie den Deckel an der Vor-
derseite nach vorn.

518
RAV4_OM_OM42755M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

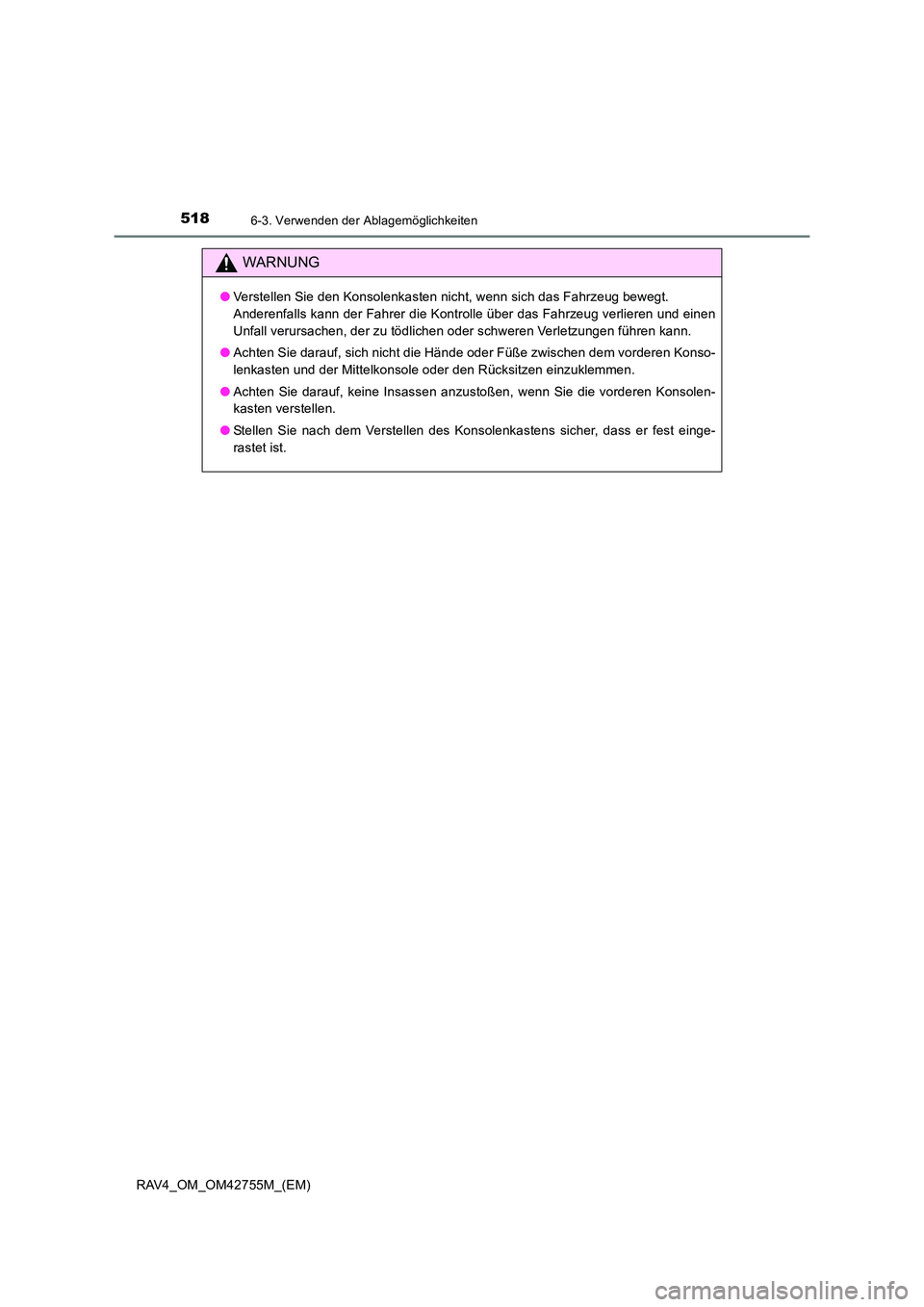

WARNUNG
●Verstellen Sie den Konsolenkasten nicht, wenn sich das Fahrzeug bewegt.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
● Achten Sie darauf, sich nicht die Hände oder Füße zwischen dem vorderen Konso-
lenkasten und der Mittelkonsole oder den Rücksitzen einzuklemmen.
● Achten Sie darauf, keine Insassen anzustoßen, wenn Sie die vorderen Konsolen-
kasten verstellen.
● Stellen Sie nach dem Verstellen des Konsolenkastens sicher, dass er fest einge-
rastet ist.

5196-3. Verwenden der Ablagemöglichkeiten
RAV4_OM_OM42755M_(EM)
6
Innenraumausstattung

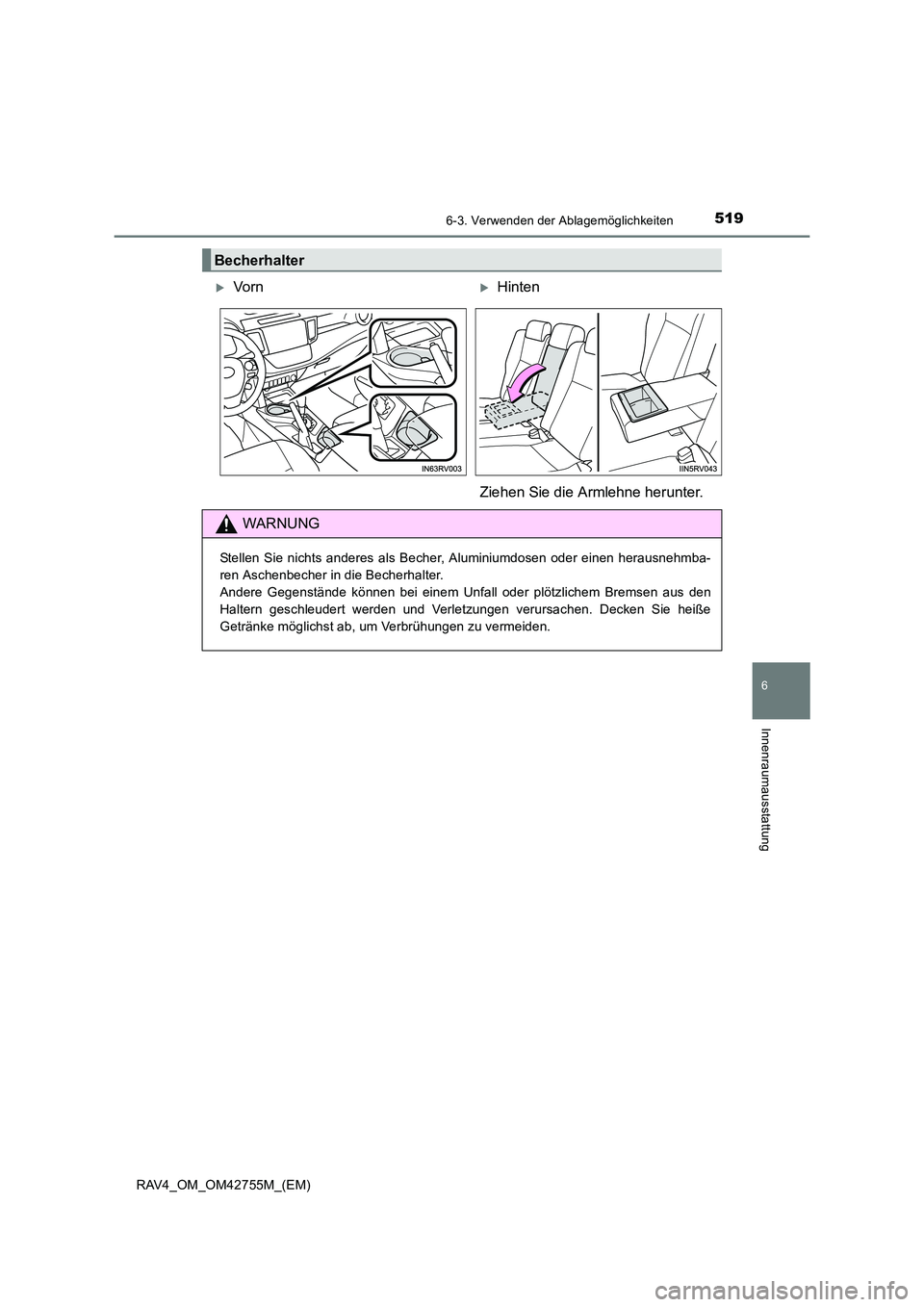

Becherhalter
XVornXHinten
Ziehen Sie die Armlehne herunter.
WARNUNG
Stellen Sie nichts anderes als Becher, Aluminiumdosen oder einen herausnehmba-
ren Aschenbecher in die Becherhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den
Haltern geschleudert werden und Verletzungen verursachen. Decken Sie heiße
Getränke möglichst ab, um Verbrühungen zu vermeiden.

520
RAV4_OM_OM42755M_(EM)
6-3. Verwenden der Ablagemöglichkeiten

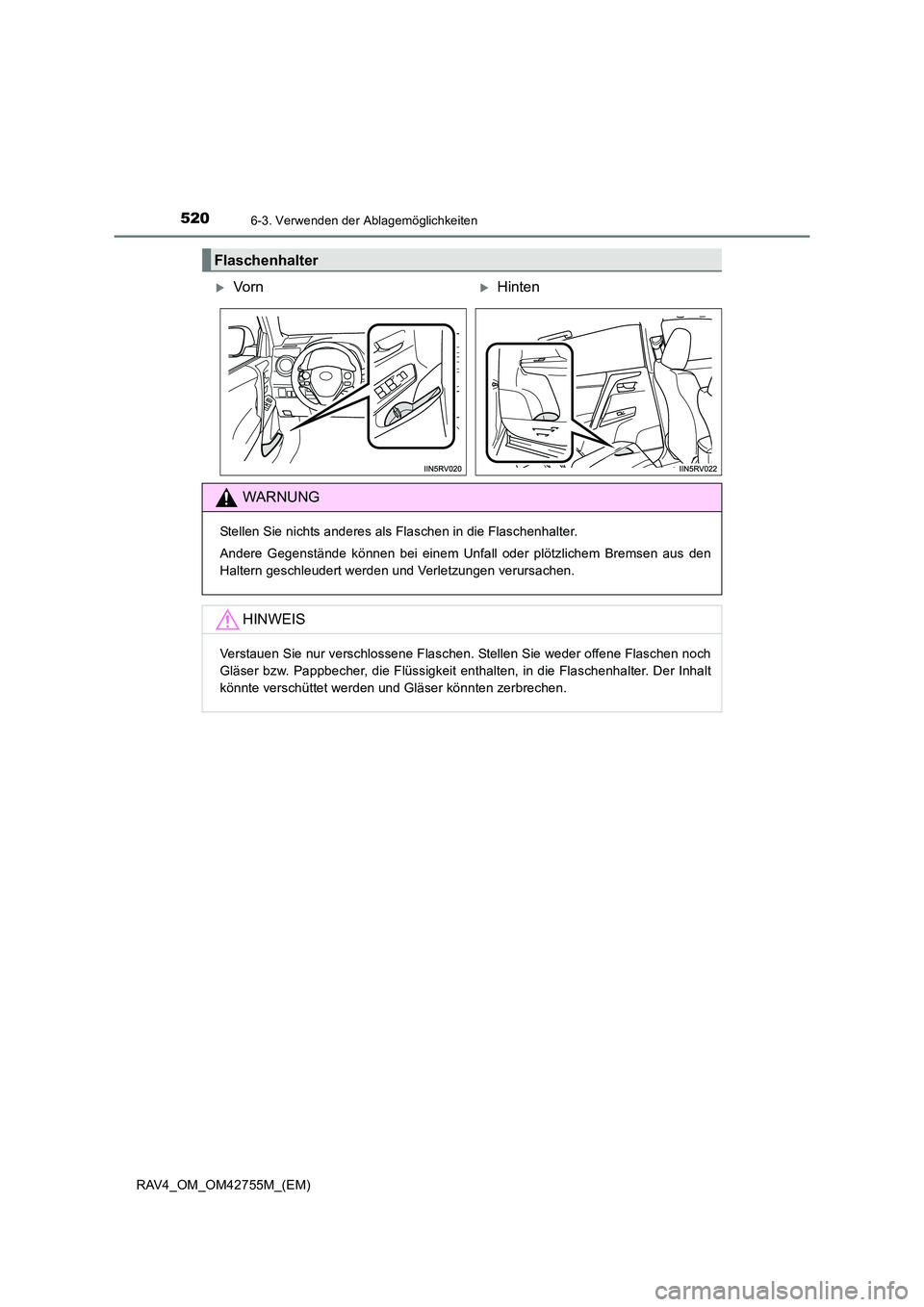

Flaschenhalter
XVornXHinten
WARNUNG
Stellen Sie nichts anderes als Flaschen in die Flaschenhalter.
Andere Gegenstände können bei einem Unfall oder plötzlichem Bremsen aus den
Haltern geschleudert werden und Verletzungen verursachen.
HINWEIS
Verstauen Sie nur verschlossene Flaschen. Stellen Sie weder offene Flaschen noch
Gläser bzw. Pappbecher, die Flüssigkeit enthalten, in die Flaschenhalter. Der Inhalt
könnte verschüttet werden und Gläser könnten zerbrechen.
