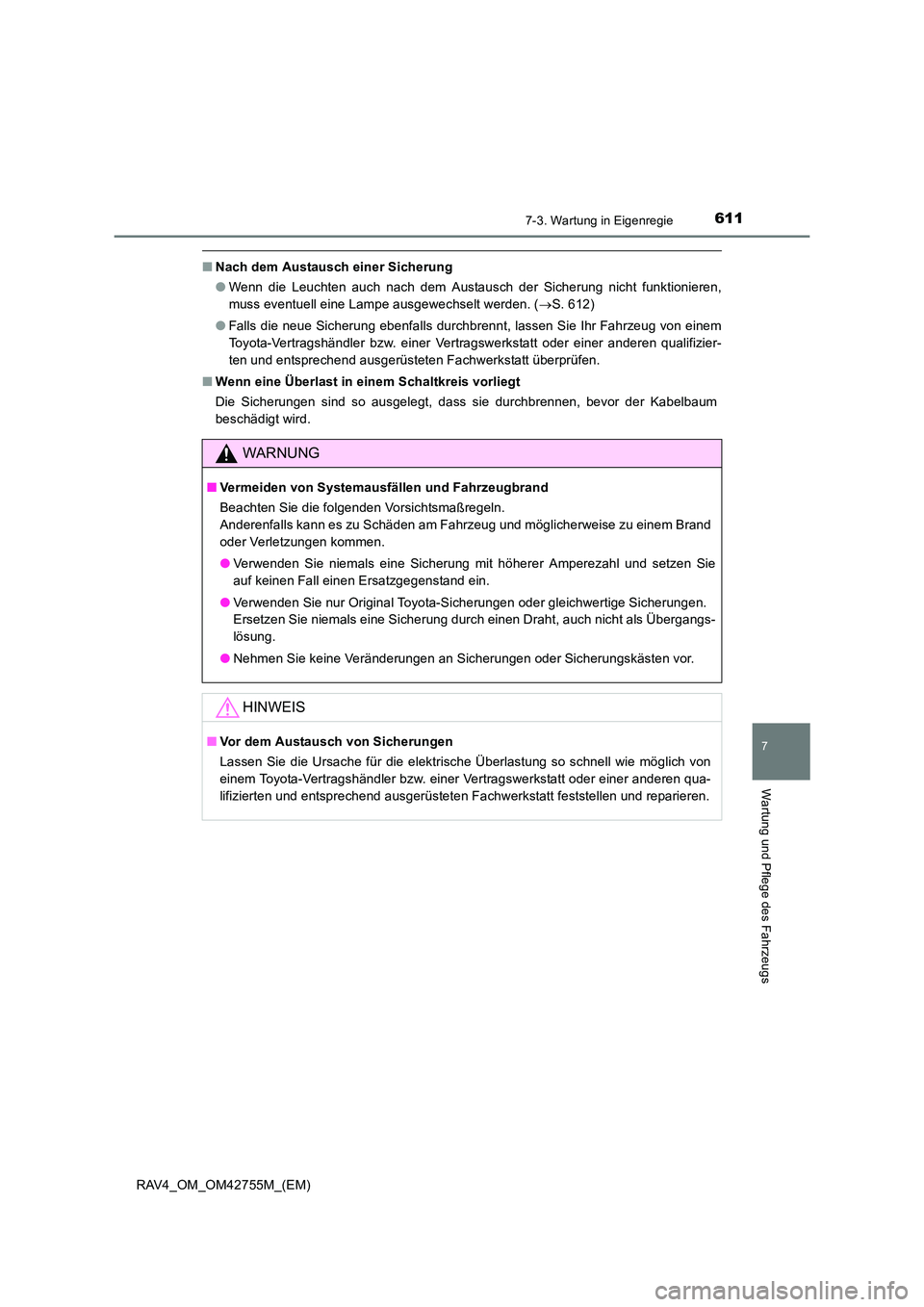

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Lampe ausgewechselt werden. ( →S. 612)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
WARNUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.

6127-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
Lampen
Prüfen Sie die Wattzahl der zu ersetzenden Lampe. (→S. 744)
■Vo r n
Folgende Lampen können Sie selbst austauschen. Der Schwierigkeits-
grad des Austauschs variiert je nach Lampe. Da das Risiko von Bauteil-
beschädigungen besteht, empfehle n wir, den Austausch von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer ande-
ren qualifizierten und entsprechend ausgerüsteten Fachwerkstatt vor-
nehmen zu lassen.
Vorbereitungen für den Austausch von Lampen

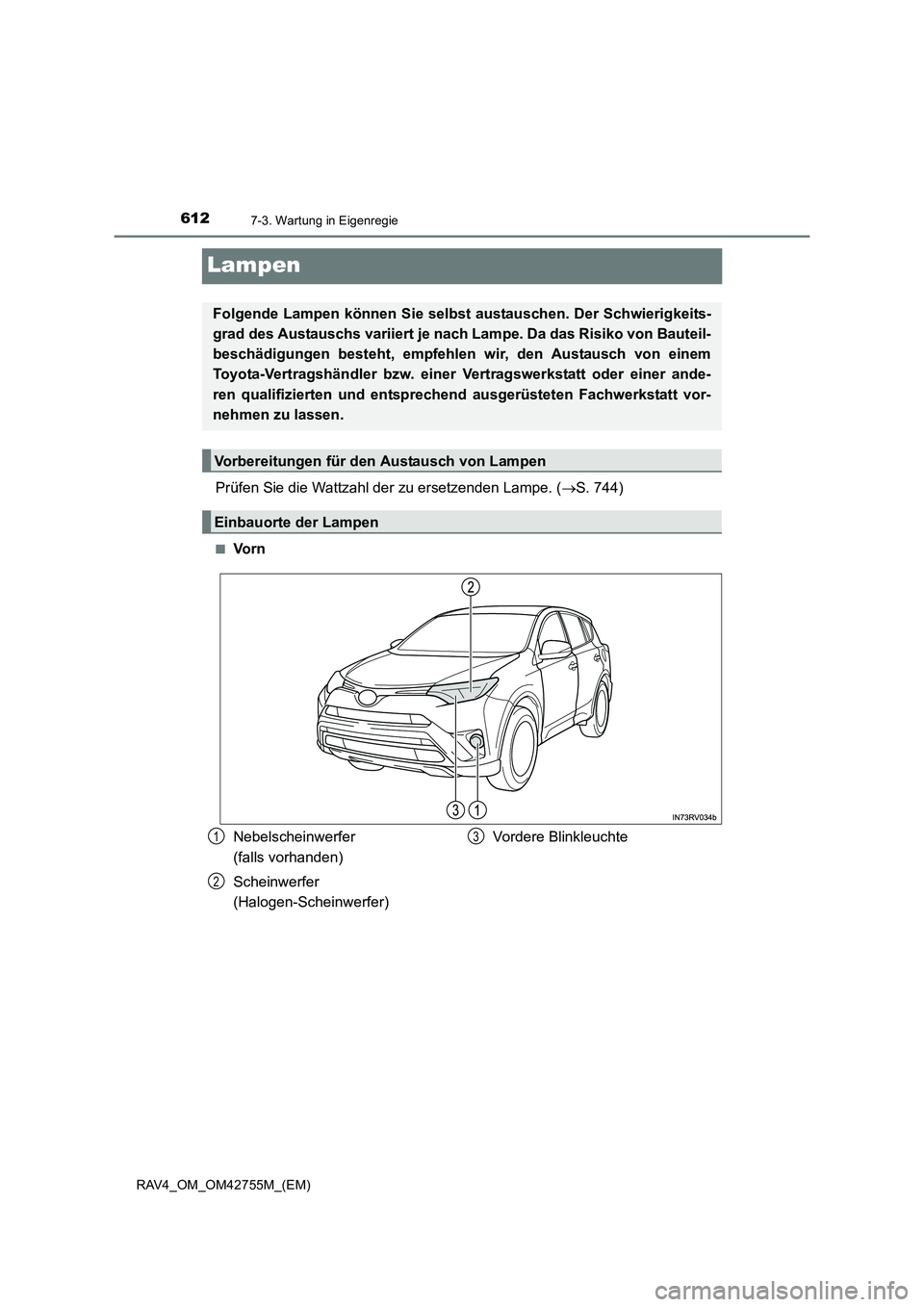

Einbauorte der Lampen
Nebelscheinwerfer
(falls vorhanden)
Scheinwerfer
(Halogen-Scheinwerfer) Vordere Blinkleuchte1
2
3

6137-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

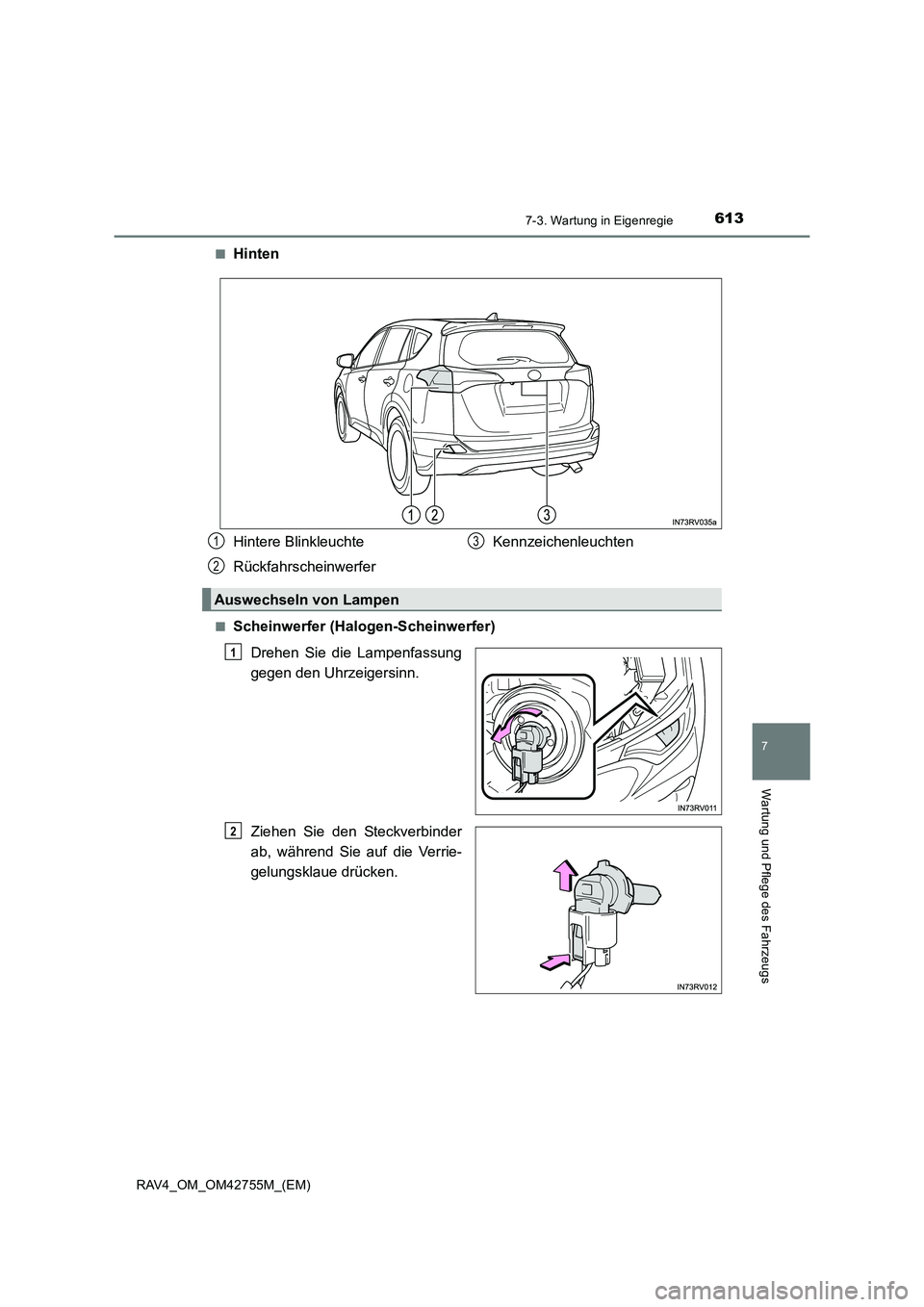

■Hinten
■Scheinwerfer (Halogen-Scheinwerfer)Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Hintere Blinkleuchte
Rückfahrscheinwerfer Kennzeichenleuchten
Auswechseln von Lampen
1
2
3
1
2

6147-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)

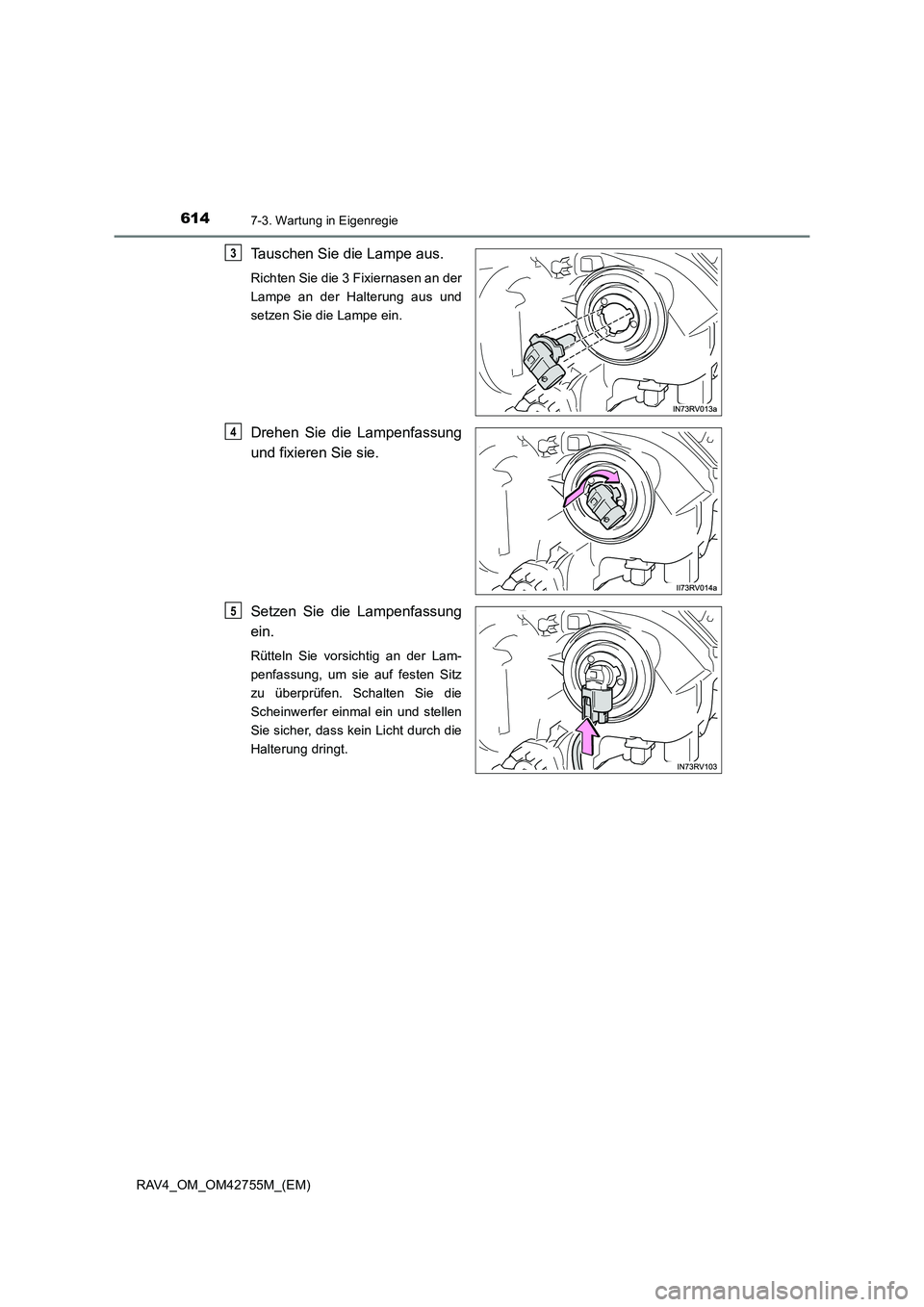

Tauschen Sie die Lampe aus.
Richten Sie die 3 Fixiernasen an der
Lampe an der Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
und fixieren Sie sie.
Setzen Sie die Lampenfassung
ein.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie die
Scheinwerfer einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
3
4
5

6157-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

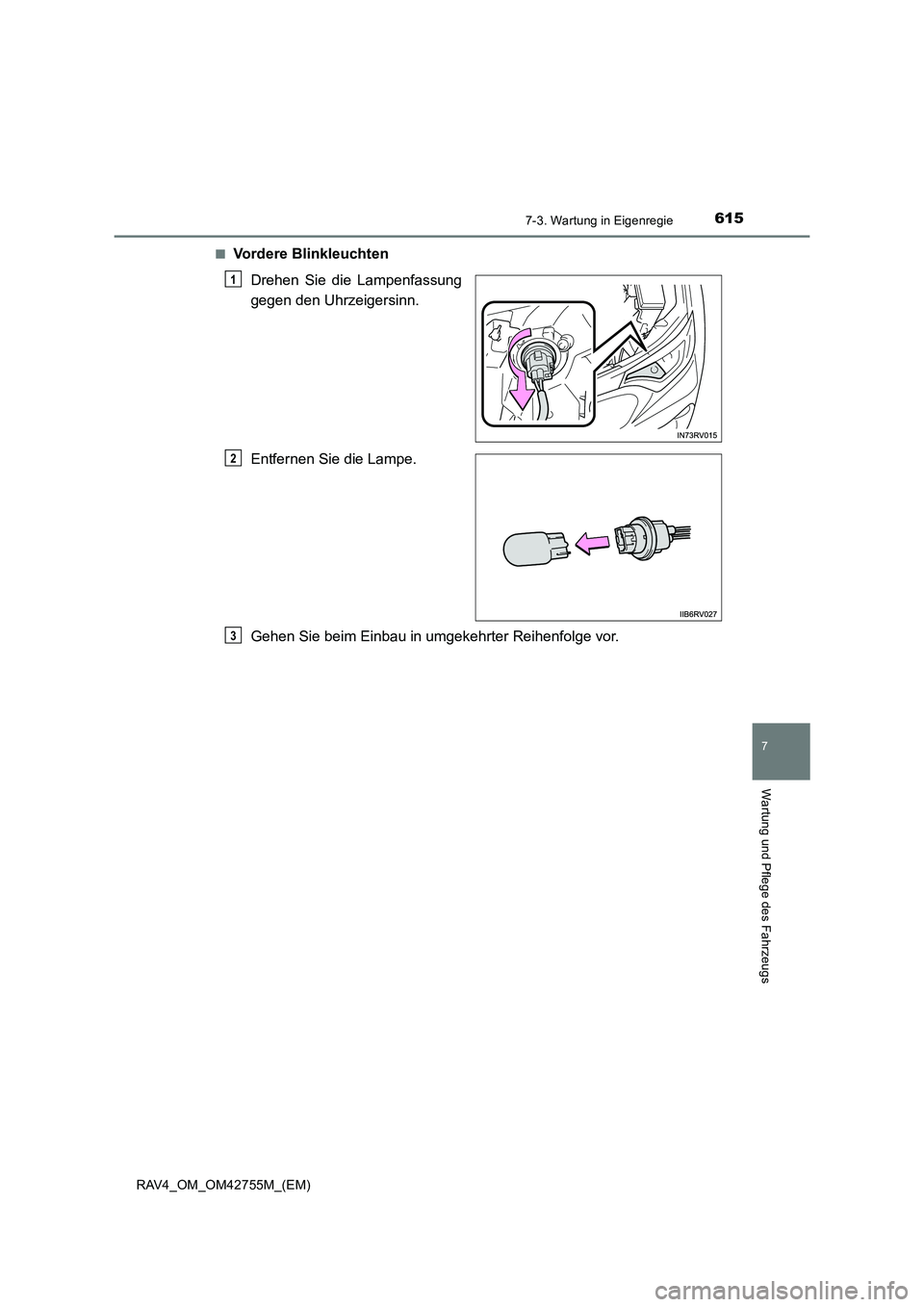

■Vordere BlinkleuchtenDrehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
3

6167-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)■

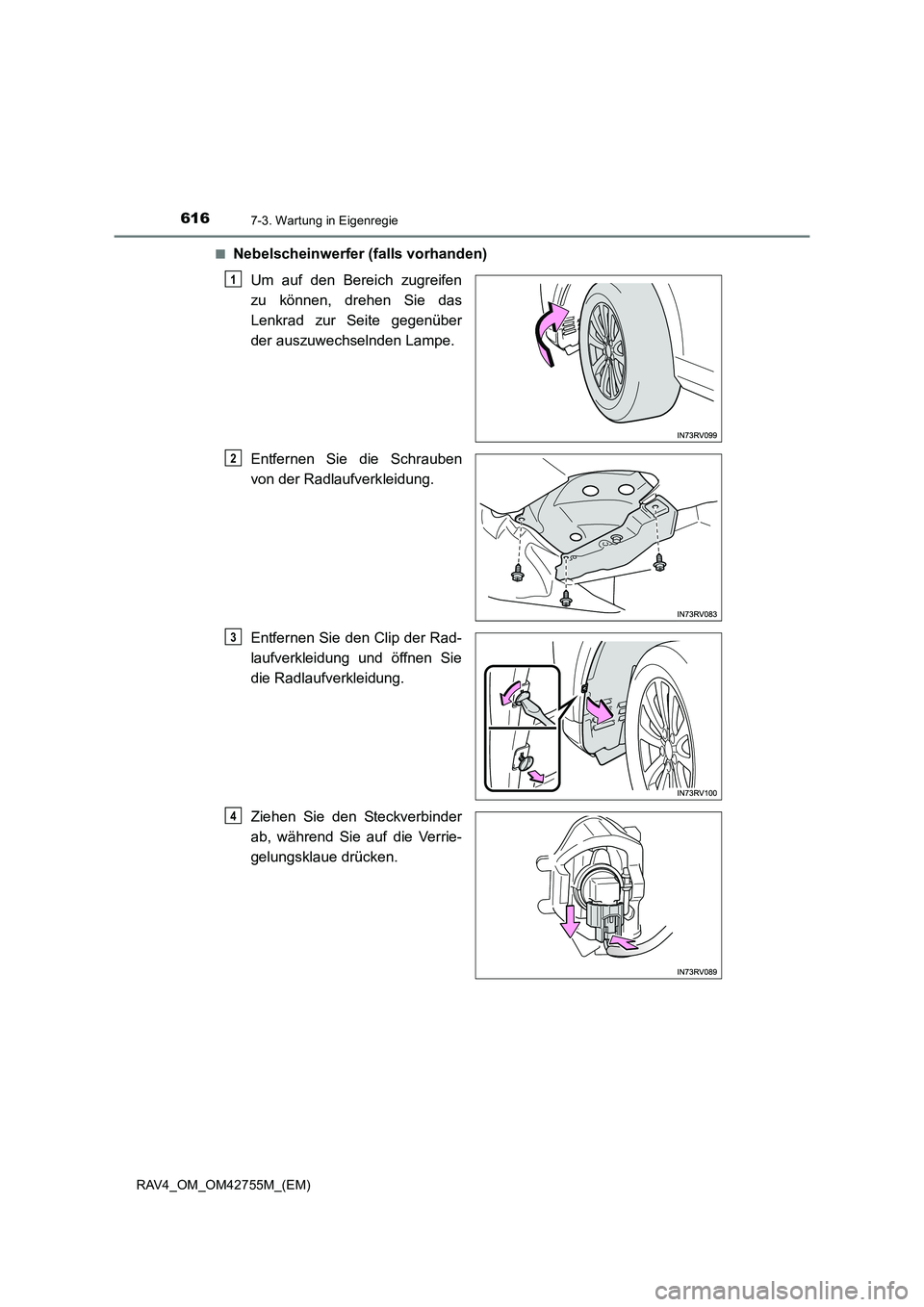

Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
der auszuwechselnden Lampe.
Entfernen Sie die Schrauben
von der Radlaufverkleidung.
Entfernen Sie den Clip der Rad-
laufverkleidung und öffnen Sie
die Radlaufverkleidung.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
1
2
3
4

6177-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

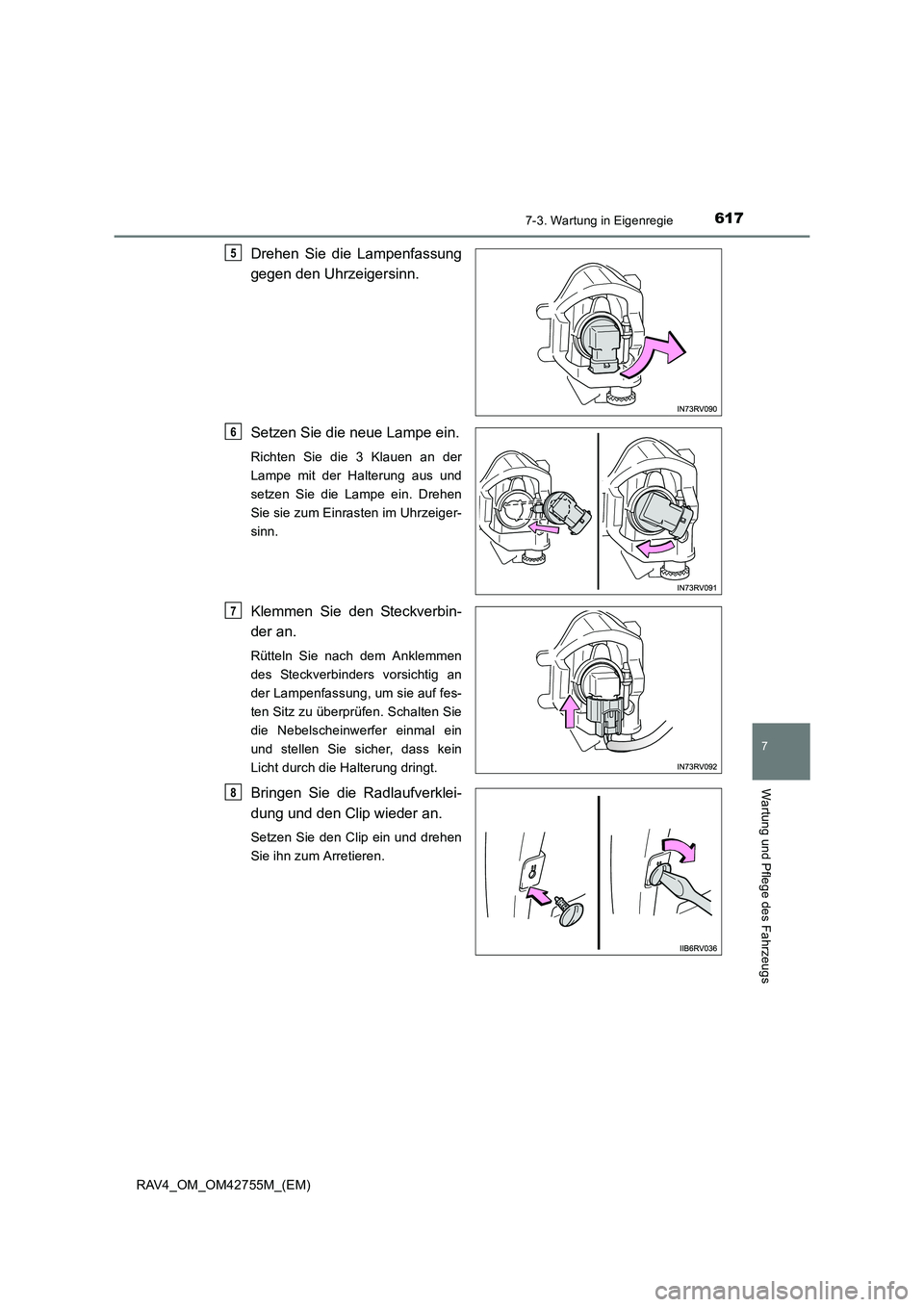

Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Lampe ein.
Richten Sie die 3 Klauen an der
Lampe mit der Halterung aus und
setzen Sie die Lampe ein. Drehen
Sie sie zum Einrasten im Uhrzeiger-
sinn.
Klemmen Sie den Steckverbin-
der an.
Rütteln Sie nach dem Anklemmen
des Steckverbinders vorsichtig an
der Lampenfassung, um sie auf fes-
ten Sitz zu überprüfen. Schalten Sie
die Nebelscheinwerfer einmal ein
und stellen Sie sicher, dass kein
Licht durch die Halterung dringt.
Bringen Sie die Radlaufverklei-
dung und den Clip wieder an.
Setzen Sie den Clip ein und drehen
Sie ihn zum Arretieren.
5
6
7
8

6187-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
Bringen Sie die Radlaufverklei-
dung und die Schrauben wieder
an.
Stellen Sie sicher, dass die Radlauf-
verkleidung an der Innenseite des
Stoßfängers angebracht ist.
■

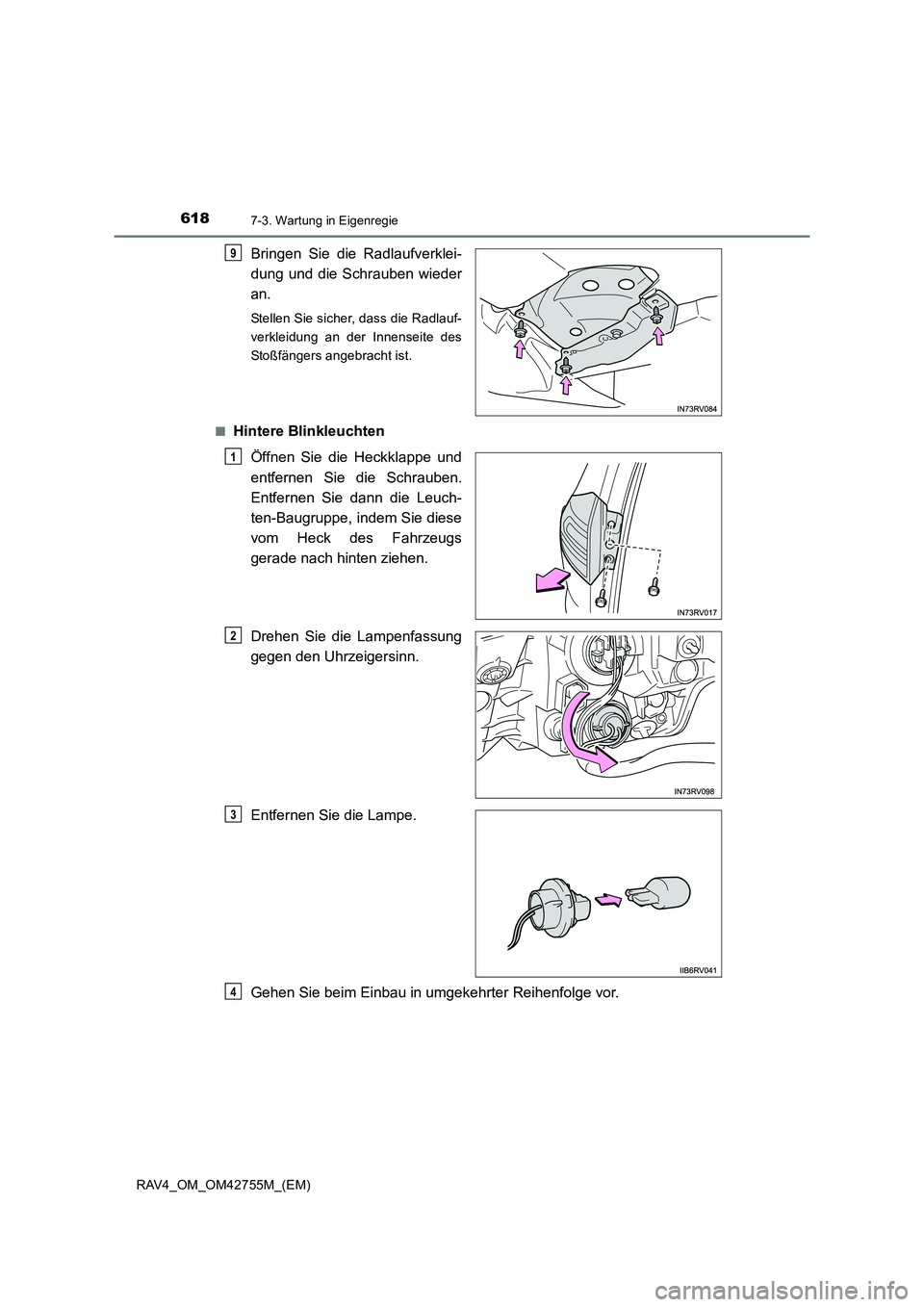

Hintere Blinkleuchten Öffnen Sie die Heckklappe und
entfernen Sie die Schrauben.
Entfernen Sie dann die Leuch-
ten-Baugruppe, indem Sie diese
vom Heck des Fahrzeugs
gerade nach hinten ziehen.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
9
1
2
3
4

6197-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)
7
Wartung und Pflege des Fahrzeugs

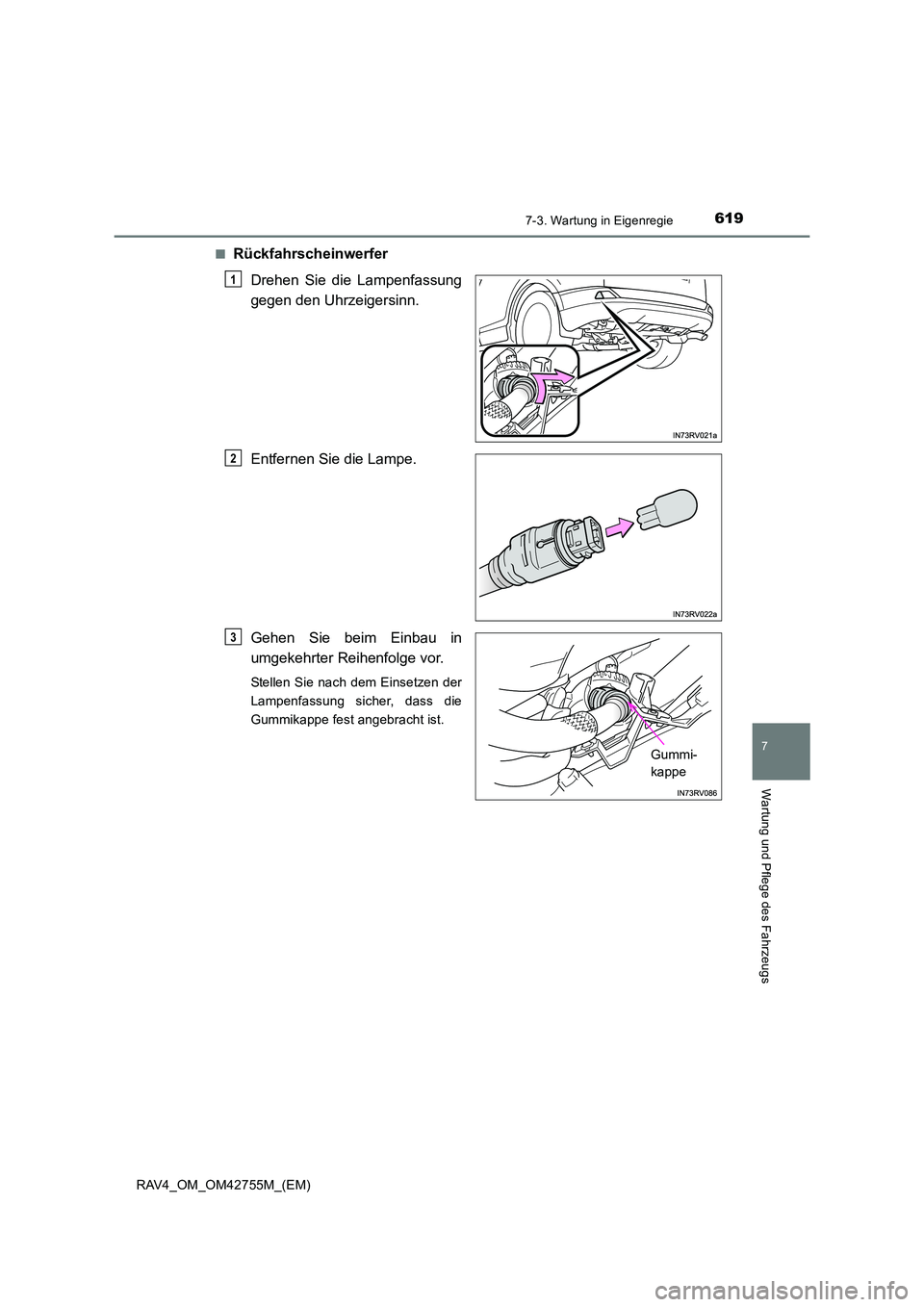

■RückfahrscheinwerferDrehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in
umgekehrter Reihenfolge vor.
Stellen Sie nach dem Einsetzen der
Lampenfassung sicher, dass die
Gummikappe fest angebracht ist.
1
2
Gummi-
kappe
3

6207-3. Wartung in Eigenregie
RAV4_OM_OM42755M_(EM)■

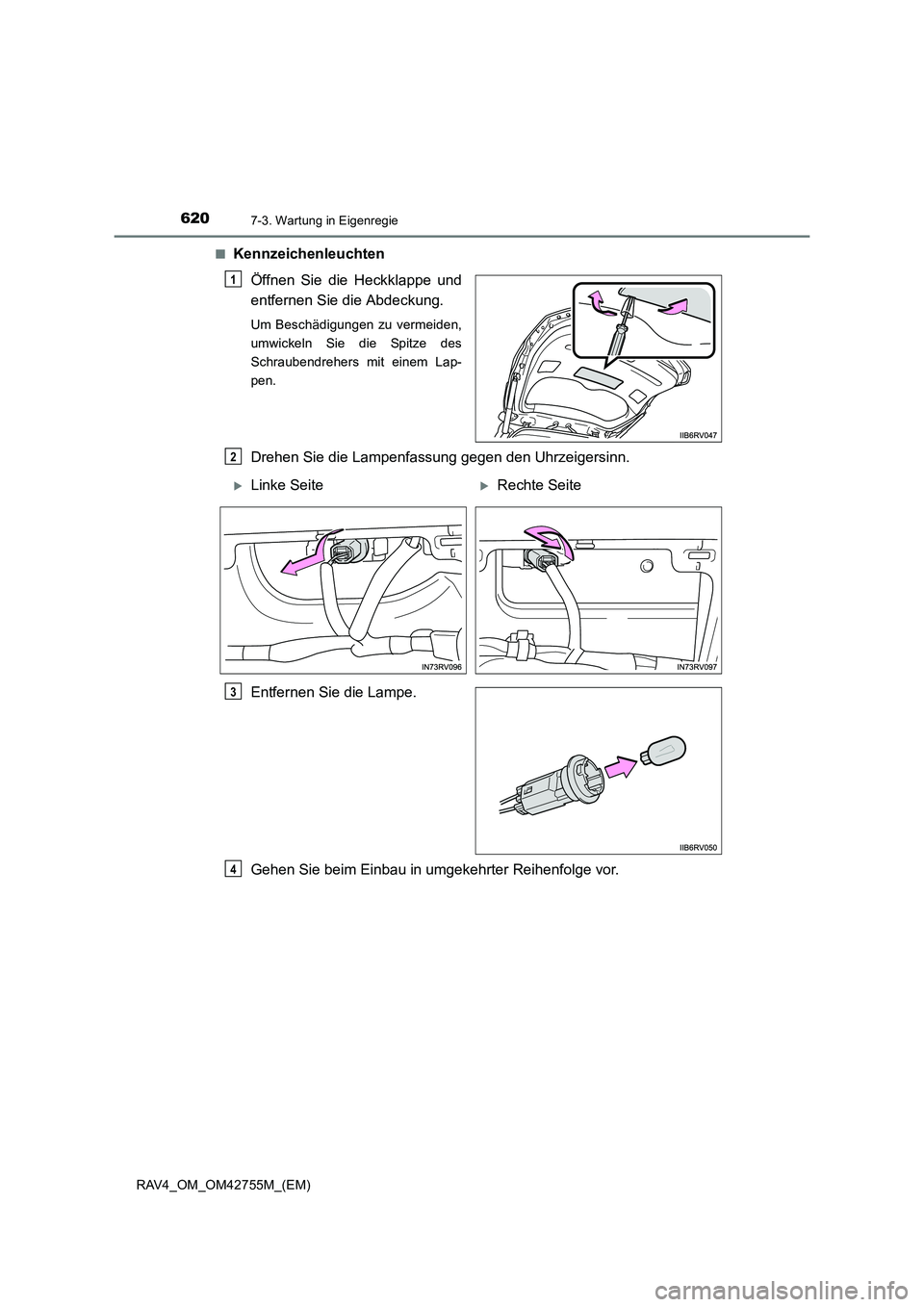

Kennzeichenleuchten
Öffnen Sie die Heckklappe und
entfernen Sie die Abdeckung.
Um Beschädigungen zu vermeiden,
umwickeln Sie die Spitze des
Schraubendrehers mit einem Lap-
pen.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Gehen Sie beim Einbau in umgekehrter Reihenfolge vor.
1
2
XLinke SeiteXRechte Seite
3
4
