TOYOTA RAV4 2017 Brugsanvisning (in Danish)

5417-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

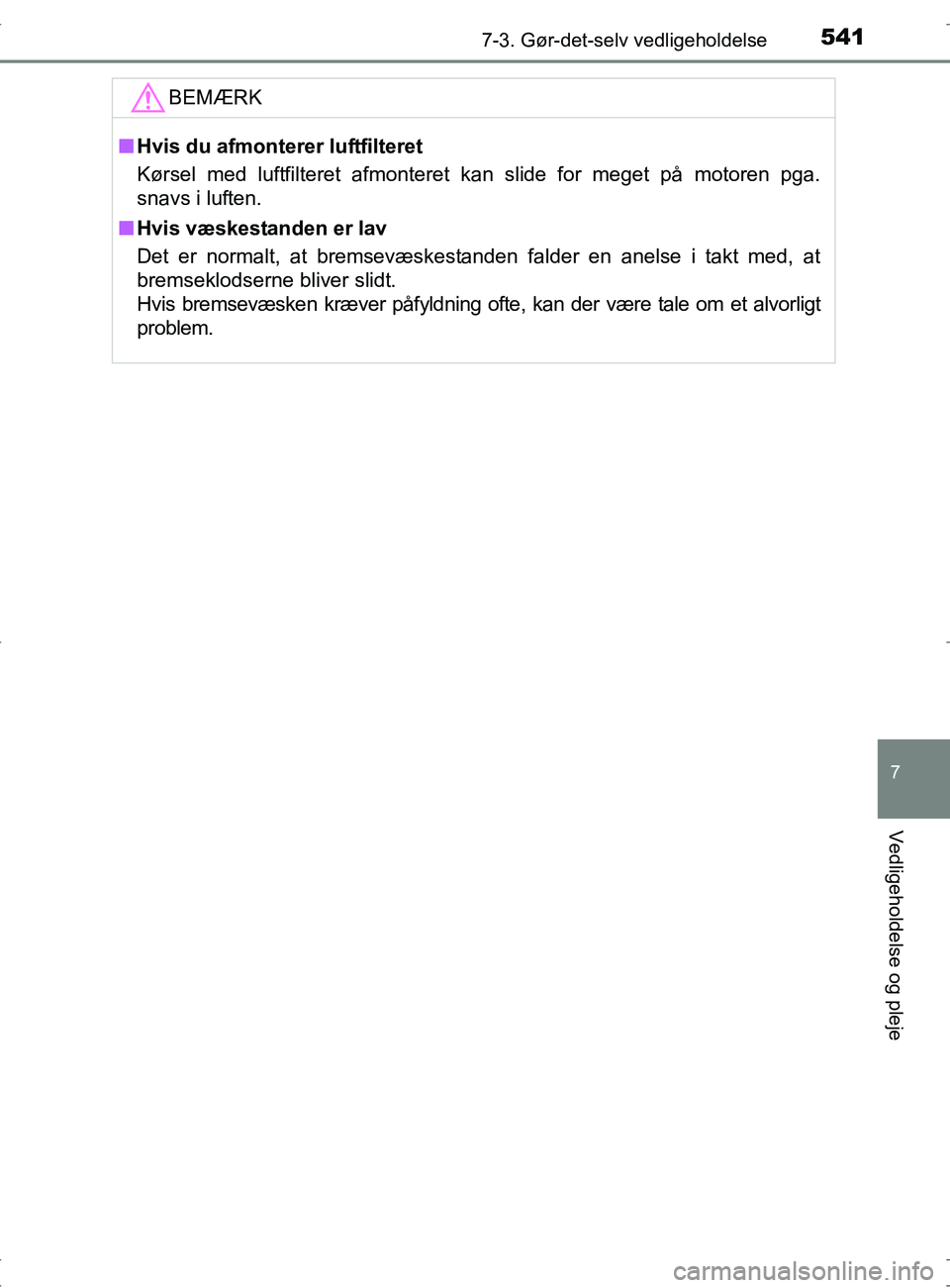

BEMÆRK
nHvis du afmonterer luftfilteret
Kørsel med luftfilteret afmonteret kan slide for meget på motoren pga.
snavs i luften.
n Hvis væskestanden er lav
Det er normalt, at bremsevæskestanden falder en anelse i takt med, at
bremseklodserne bliver slidt.
Hvis bremsevæsken kræver påfyldning ofte, kan der være tale om et alvorligt
problem.
OM42753DK.book Page 541 Wednesday, September 7, 2016 2:13 PM

5427-3. Gør-det-selv vedligeholdelse
OM42753DK

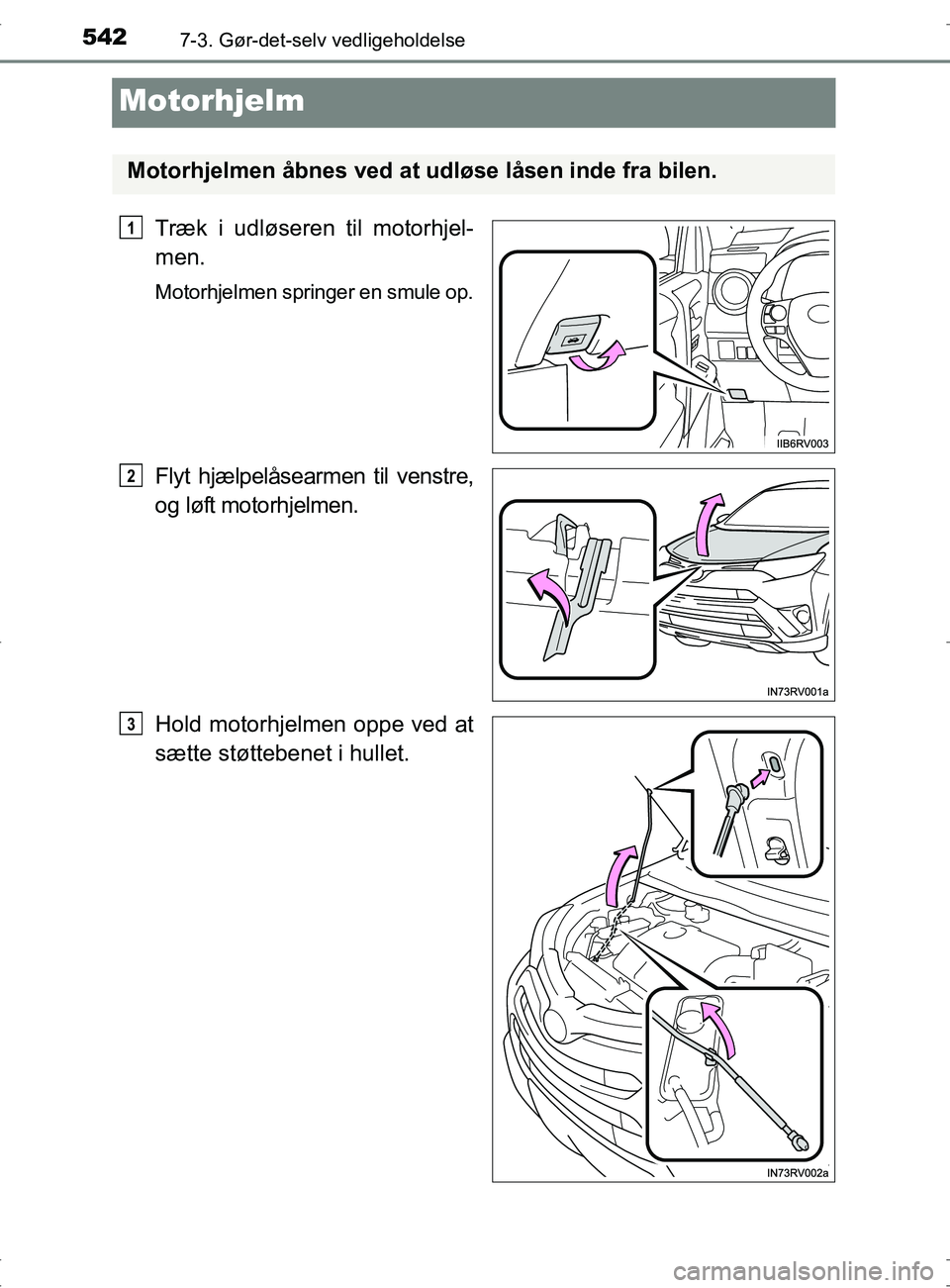

Motorhjelm
Træk i udløseren til motorhjel-
men.
Motorhjelmen springer en smule op.
Flyt hjælpelåsearmen til venstre,
og løft motorhjelmen.
Hold motorhjelmen oppe ved at
sætte støttebenet i hullet.
Motorhjelmen åbnes ved at udløse låsen inde fra bilen.
1
2
3
OM42753DK.book Page 542 Wednesday, September 7, 2016 2:13 PM

5437-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

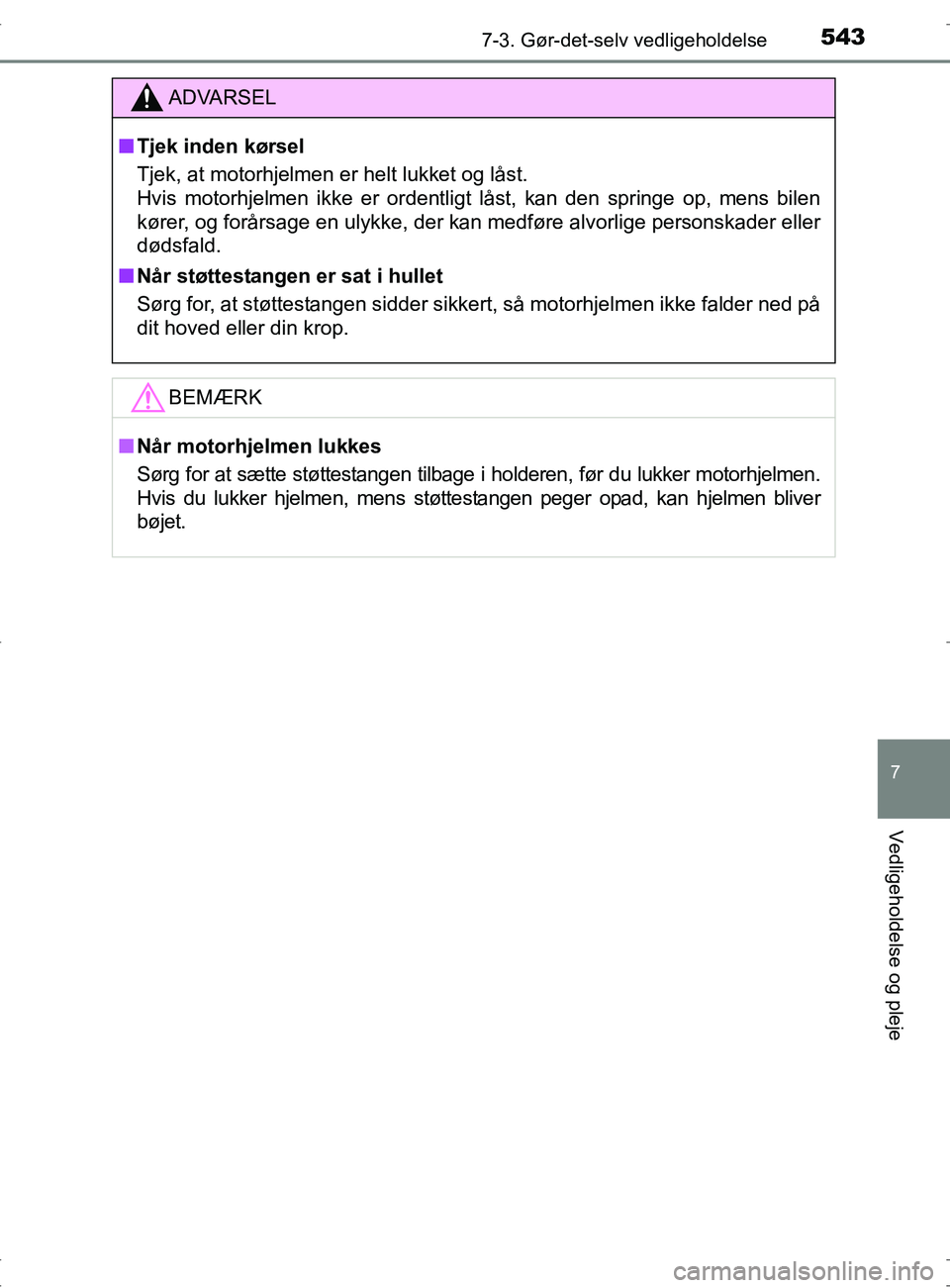

ADVARSEL
nTjek inden kørsel
Tjek, at motorhjelmen er helt lukket og låst.
Hvis motorhjelmen ikke er ordentligt låst, kan den springe op, mens bilen
kører, og forårsage en ulykke, der kan medføre alvorlige personskader eller
dødsfald.
n Når støttestangen er sat i hullet
Sørg for, at støttestangen sidder sikkert, så motorhjelmen ikke falder ned på
dit hoved eller din krop.
BEMÆRK
nNår motorhjelmen lukkes
Sørg for at sætte støttestangen tilbage i holderen, før du lukker motorhjelmen.
Hvis du lukker hjelmen, mens støttestangen peger opad, kan hjelmen bliver
bøjet.
OM42753DK.book Page 543 Wednesday, September 7, 2016 2:13 PM

5447-3. Gør-det-selv vedligeholdelse
OM42753DK

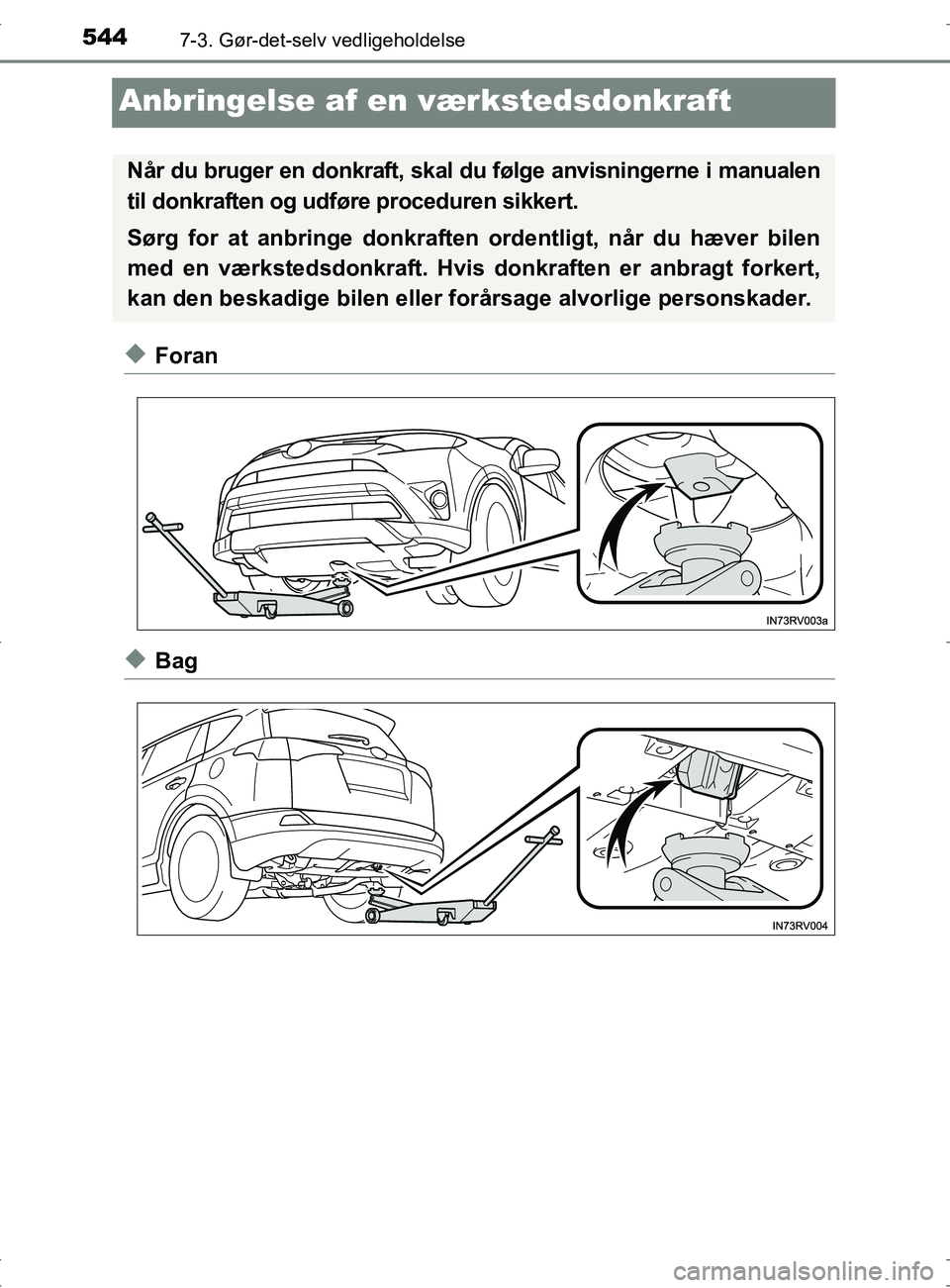

Anbringelse af en værkstedsdonkraft
uForan
uBag
Når du bruger en donkraft, skal du følge anvisningerne i manualen
til donkraften og udføre proceduren sikkert.
Sørg for at anbringe donkraften ordentligt, når du hæver bilen
med en værkstedsdonkraft. Hvis donkraften er anbragt forkert,
kan den beskadige bilen eller fo rårsage alvorlige personskader.
OM42753DK.book Page 544 Wednesday, September 7, 2016 2:13 PM

5457-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

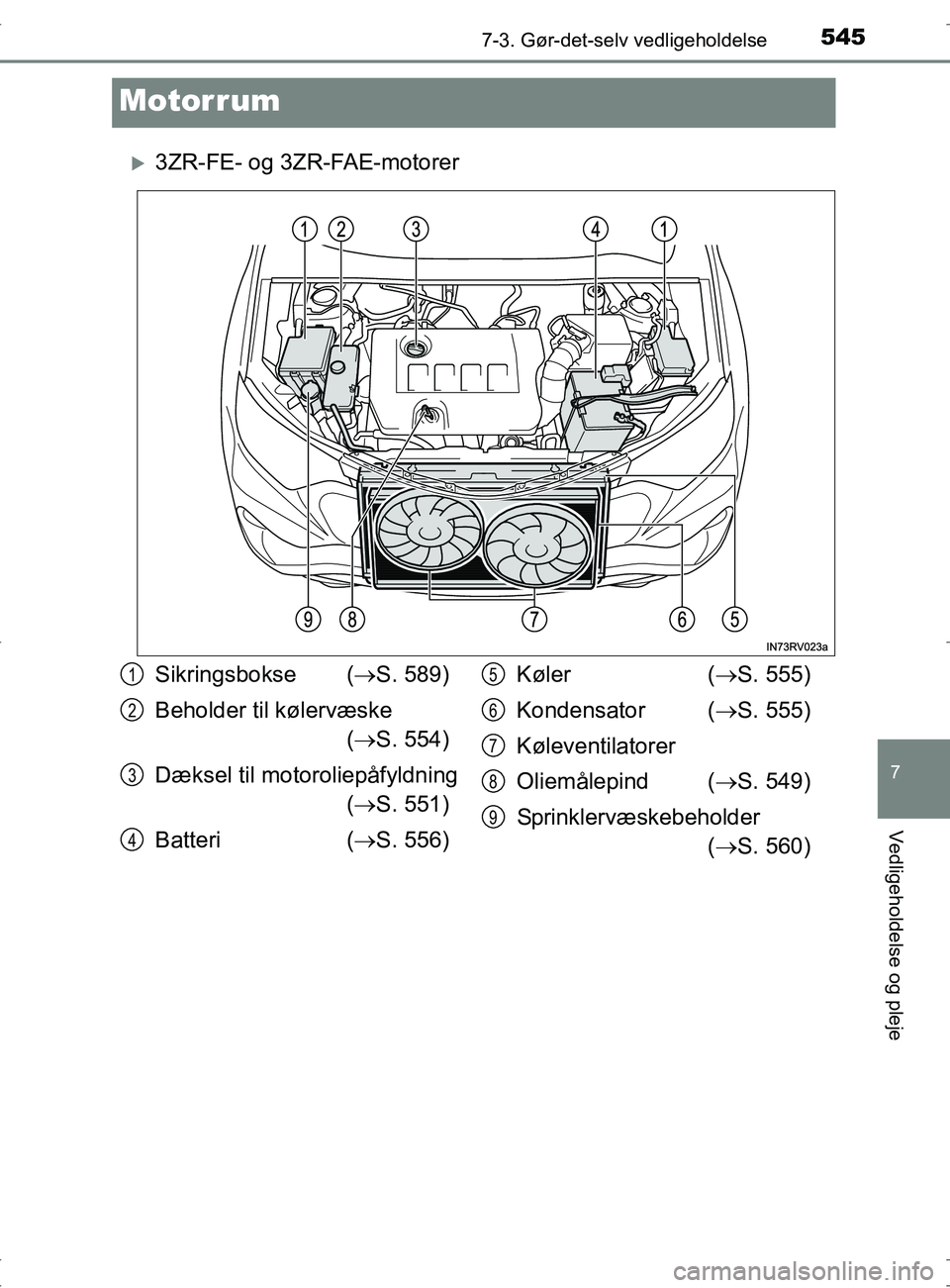

Motorrum
3ZR-FE- og 3ZR-FAE-motorer
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Batteri ( S. 556) Køler
( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
OM42753DK.book Page 545 Wednesday, September 7, 2016 2:13 PM

5467-3. Gør-det-selv vedligeholdelse
OM42753DK

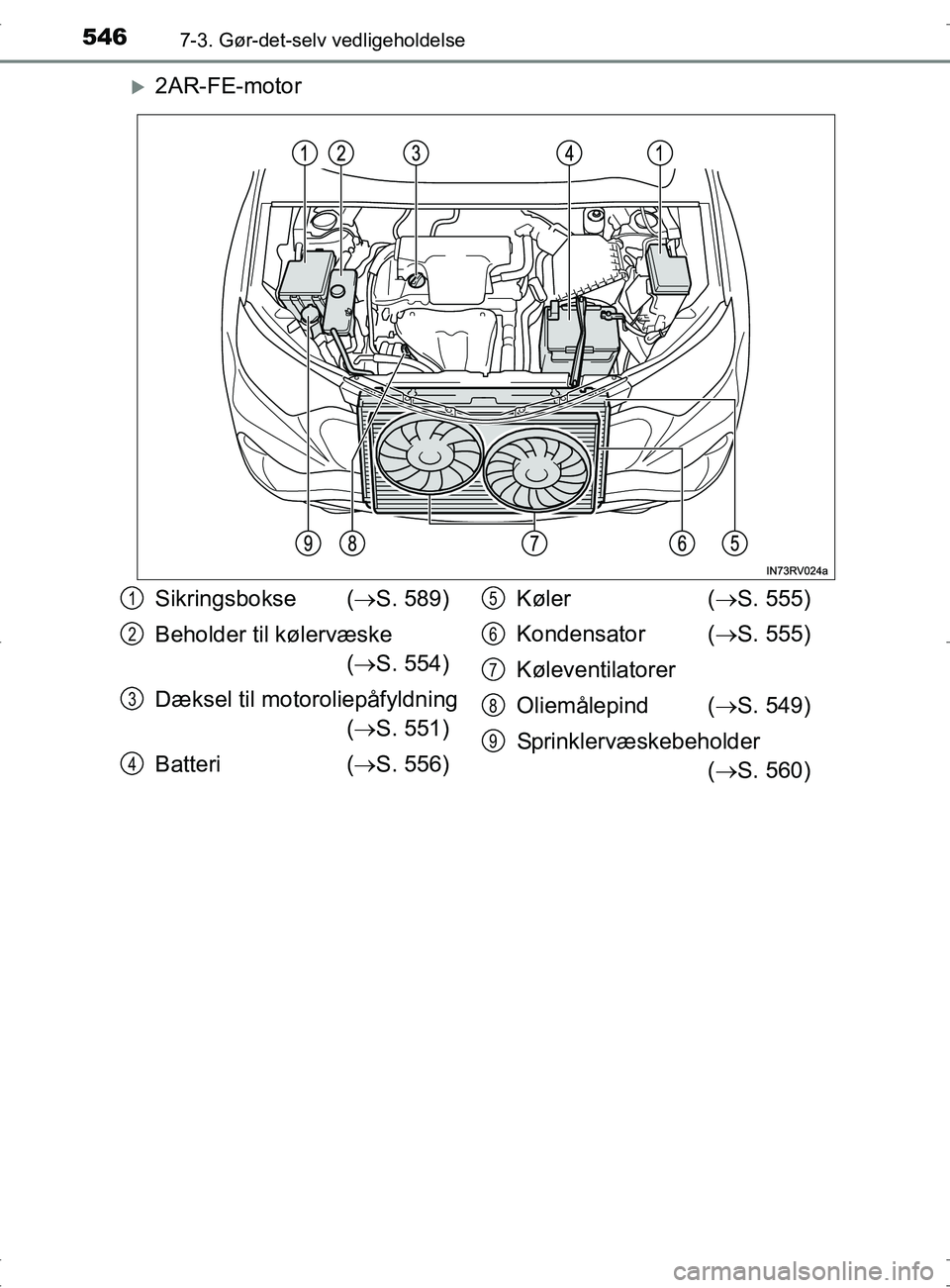

2AR-FE-motor
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Batteri ( S. 556) Køler
( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
OM42753DK.book Page 546 Wednesday, September 7, 2016 2:13 PM

5477-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

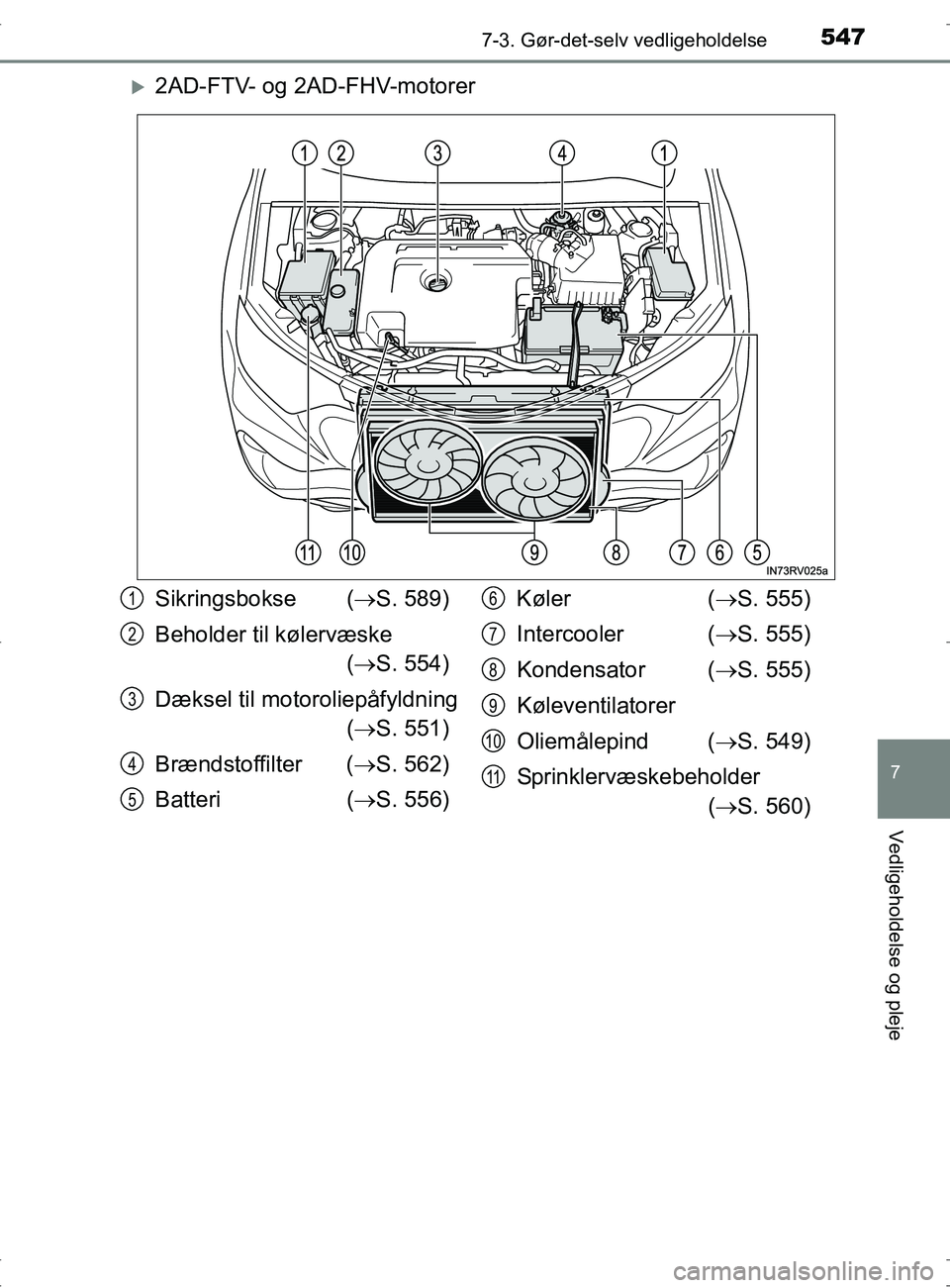

2AD-FTV- og 2AD-FHV-motorer
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Brændstoffilter ( S. 562)
Batteri ( S. 556) Køler
( S. 555)
Intercooler ( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
10
11
OM42753DK.book Page 547 Wednesday, September 7, 2016 2:13 PM

5487-3. Gør-det-selv vedligeholdelse
OM42753DK

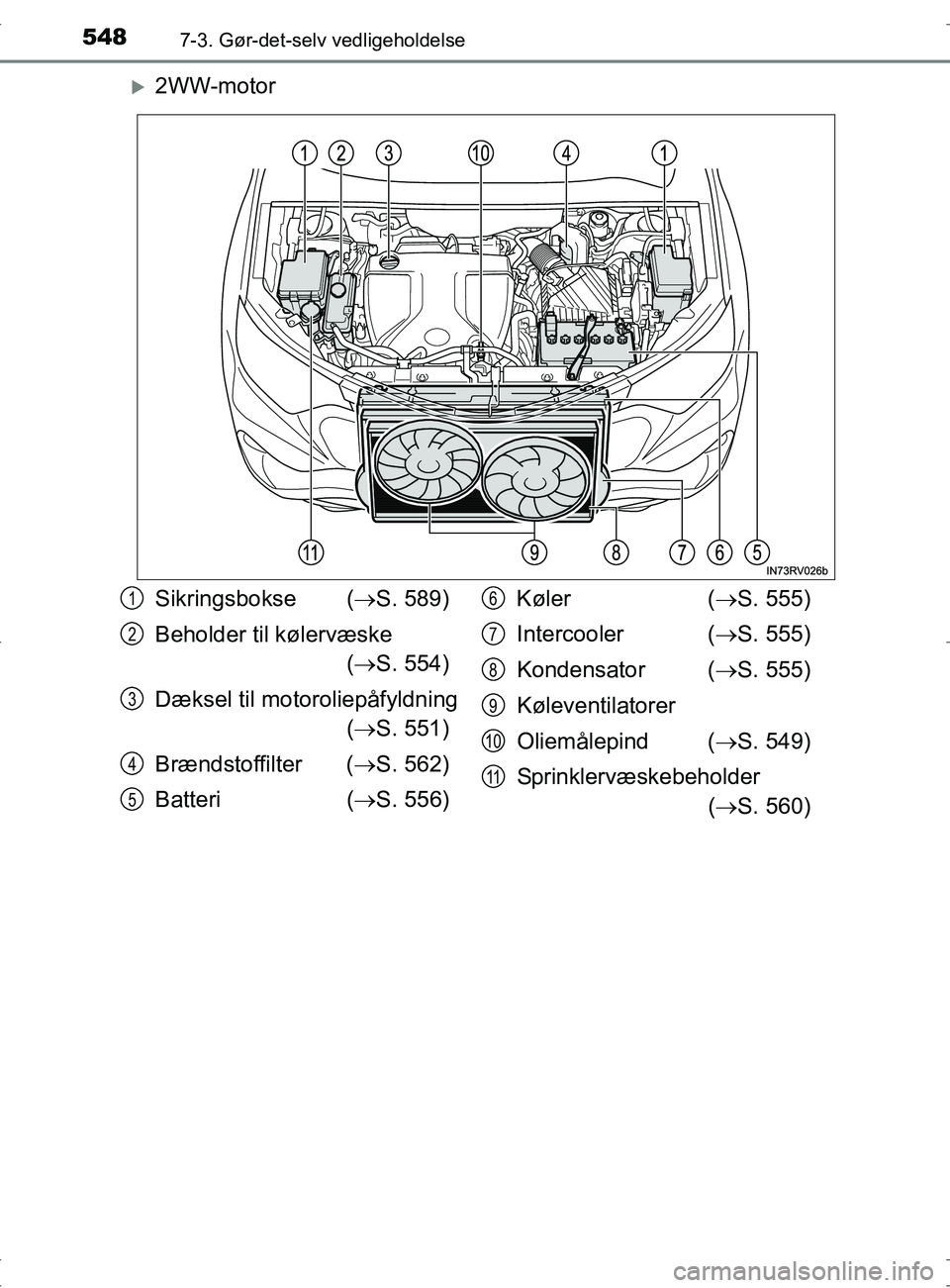

2WW-motor
Sikringsbokse (S. 589)
Beholder til kølervæske ( S. 554)
Dæksel til motoroliepåfyldning ( S. 551)
Brændstoffilter ( S. 562)
Batteri ( S. 556) Køler
( S. 555)
Intercooler ( S. 555)
Kondensator ( S. 555)
Køleventilatorer
Oliemålepind ( S. 549)
Sprinklervæskebeholder ( S. 560)1
2
3
4
5
6
7
8
9
10
11
OM42753DK.book Page 548 Wednesday, September 7, 2016 2:13 PM

5497-3. Gør-det-selv vedligeholdelse
OM42753DK
7
Vedligeholdelse og pleje

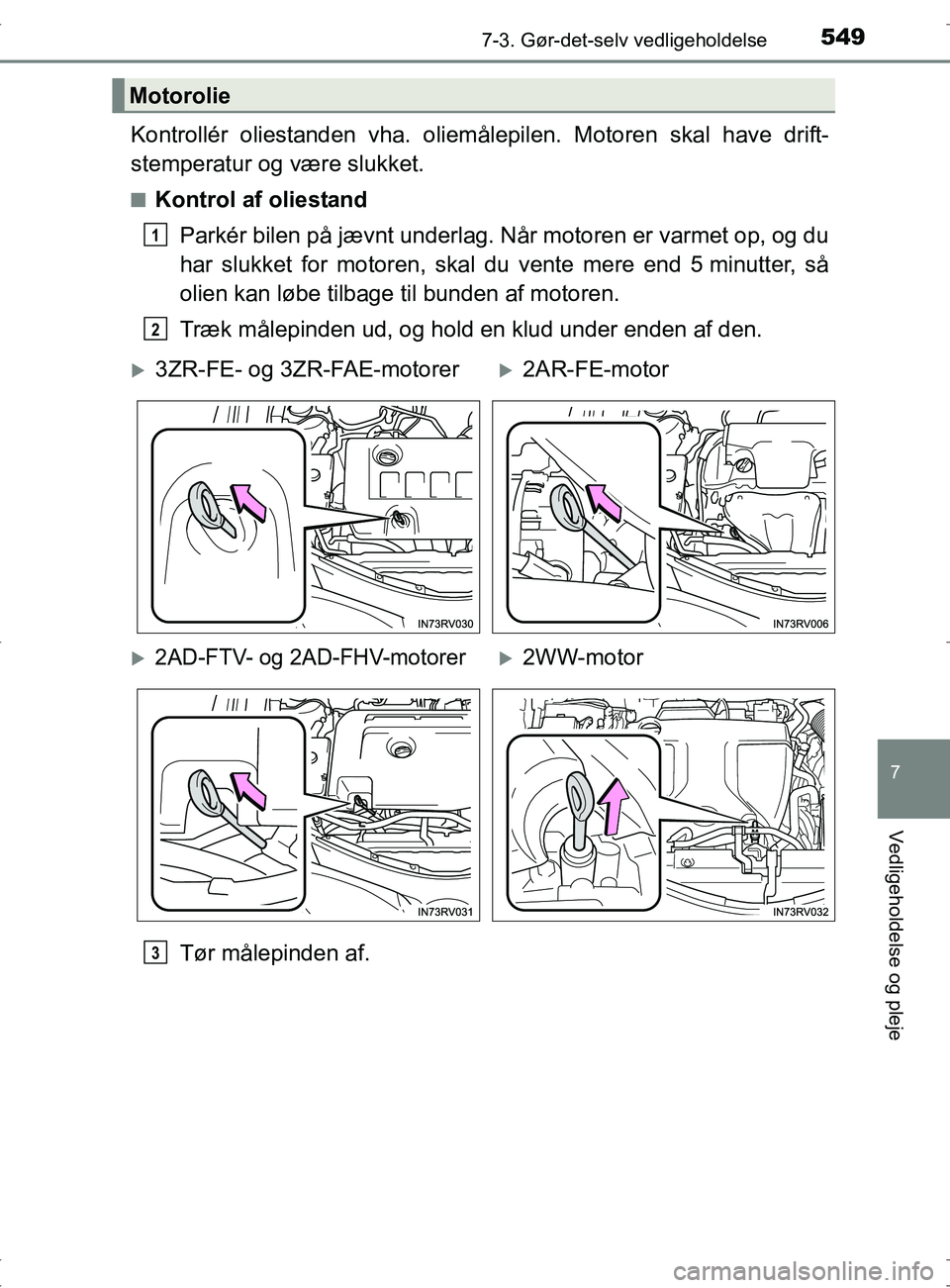

Kontrollér oliestanden vha. oliemålepilen. Motoren skal have drift-
stemperatur og være slukket.
nKontrol af oliestandParkér bilen på jævnt underlag. Når motoren er varmet op, og du
har slukket for motoren, skal du vente mere end 5 minutter, så
olien kan løbe tilbage til bunden af motoren.
Træk målepinden ud, og hold en klud under enden af den.
Tør målepinden af.
Motorolie
1
2
3ZR-FE- og 3ZR-FAE-motorer2AR-FE-motor
2AD-FTV- og 2AD-FHV-motorer2WW-motor
3
OM42753DK.book Page 549 Wednesday, September 7, 2016 2:13 PM

5507-3. Gør-det-selv vedligeholdelse
OM42753DK

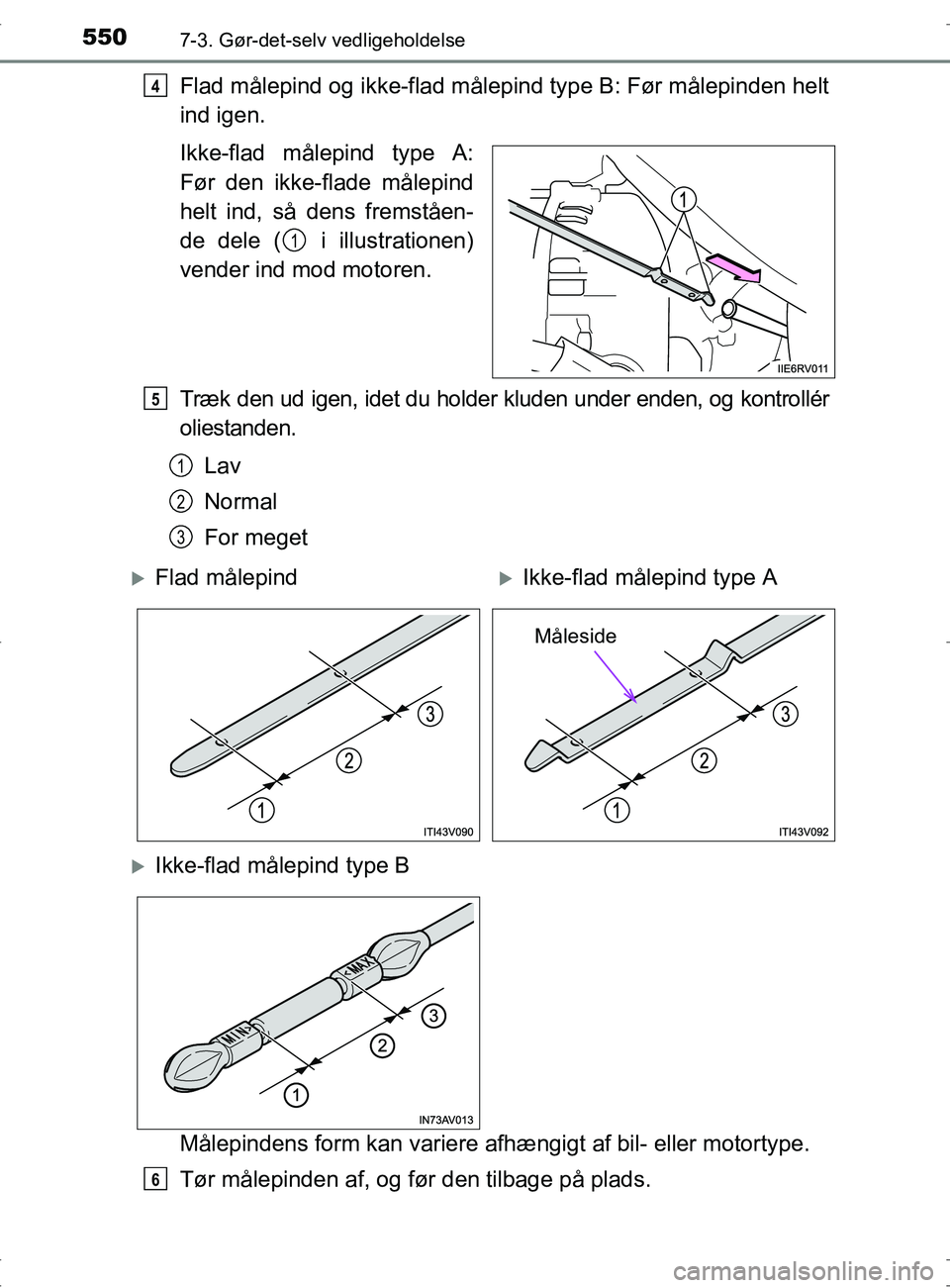

Flad målepind og ikke-flad målepind type B: Før målepinden helt
ind igen.
Ikke-flad målepind type A:
Før den ikke-flade målepind
helt ind, så dens fremståen-
de dele ( i illustrationen)
vender ind mod motoren.
Træk den ud igen, idet du holder kluden under enden, og kontrollér
oliestanden.Lav
Normal
For meget
Målepindens form kan variere afhængigt af bil- eller motortype.
Tør målepinden af, og før den tilbage på plads.4
1
5
1
2
3
Flad målepindIkke-flad målepind type A
Ikke-flad målepind type B
Måleside
6
OM42753DK.book Page 550 Wednesday, September 7, 2016 2:13 PM
