TOYOTA RAV4 2017 Bruksanvisningar (in Swedish)

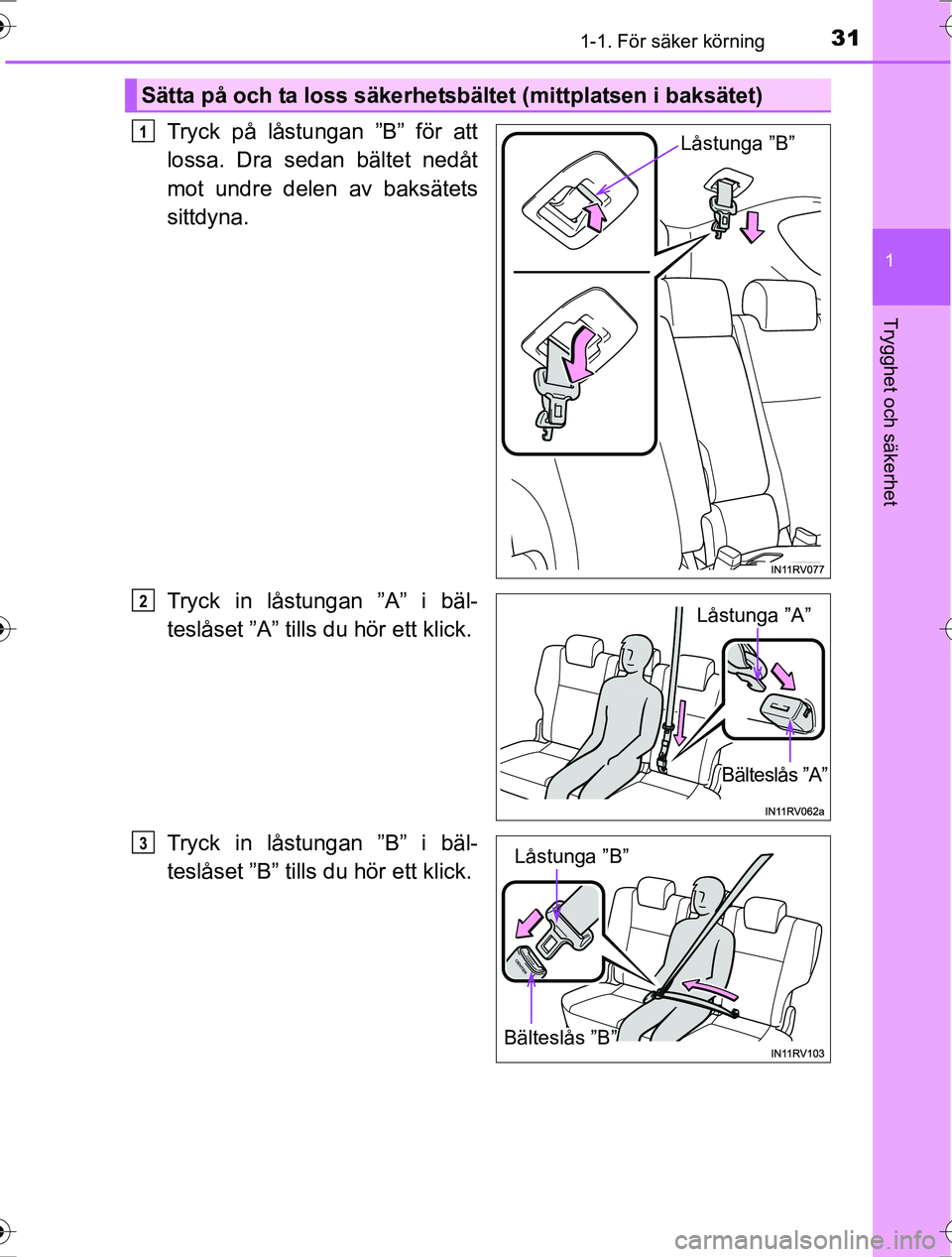

311-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Tryck på låstungan ”B” för att
lossa. Dra sedan bältet nedåt
mot undre delen av baksätets
sittdyna.
Tryck in låstungan ”A” i bäl-
teslåset ”A” tills du hör ett klick.
Tryck in låstungan ”B” i bäl-
teslåset ”B” tills du hör ett klick.
Sätta på och ta loss säkerhetsbältet (mittplatsen i baksätet)
Låstunga ”B”1
Låstunga ”A”
Bälteslås ”A”
2
Bälteslås ”B”
Låstunga ”B”3
OM42753SE.book Page 31 Friday, August 12, 2016 10:56 AM

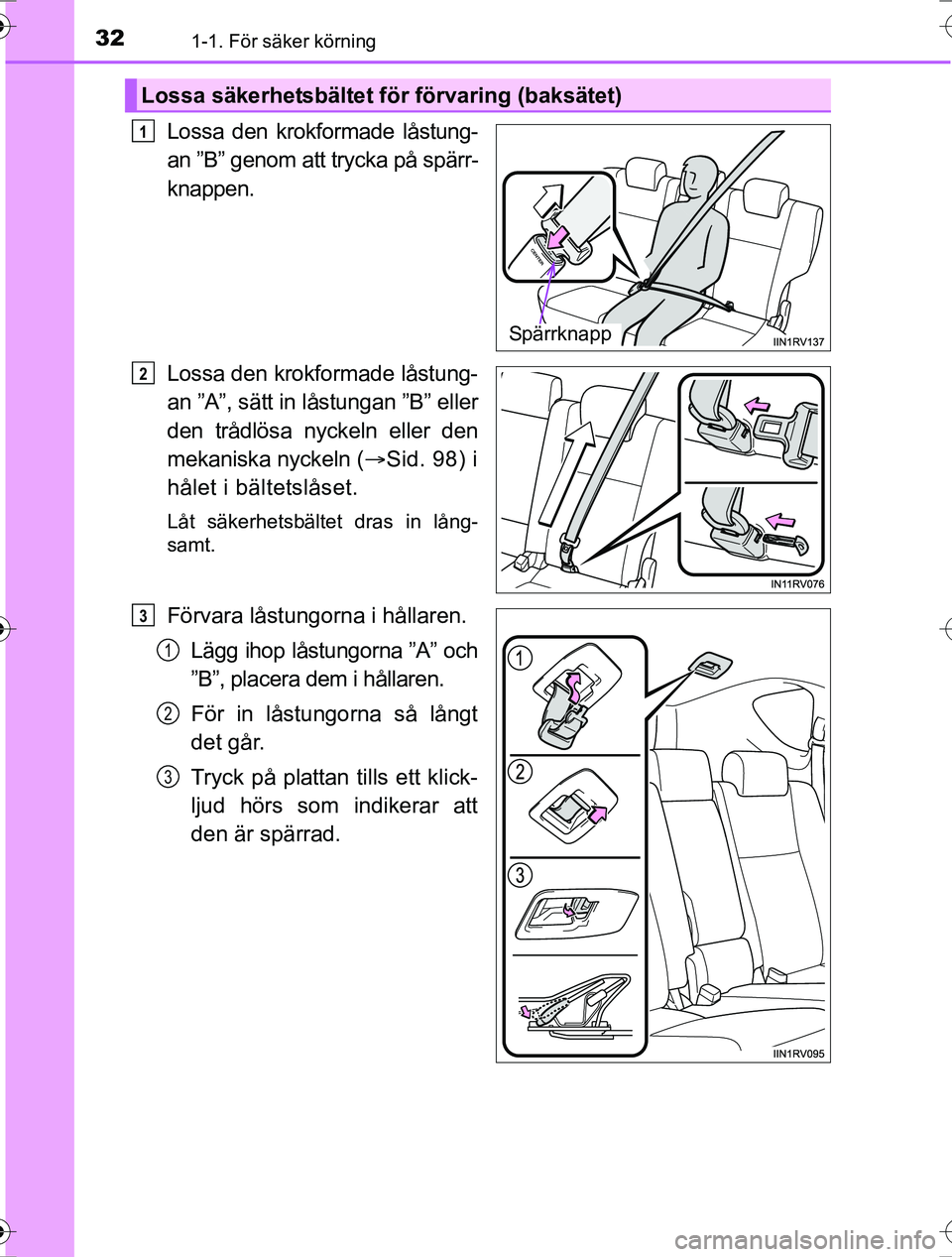

321-1. För säker körning
OM42753SE
Lossa den krokformade låstung-
an ”B” genom att trycka på spärr-
knappen.
Lossa den krokformade låstung-
an ”A”, sätt in låstungan ”B” eller
den trådlösa nyckeln eller den
mekaniska nyckeln (Sid. 98) i
hålet i bältetslåset.
Låt säkerhetsbältet dras in lång-
samt.
Förvara låstungorna i hållaren.
Lägg ihop låstungorna ”A” och
”B”, placera dem i hållaren.
För in låstungorna så långt
det går.
Tryck på plattan tills ett klick-
ljud hörs som indikerar att
den är spärrad.
Lossa säkerhetsbältet för förvaring (baksätet)
Spärrknapp
1
2
3
1
2
3
OM42753SE.book Page 32 Friday, August 12, 2016 10:56 AM

331-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Skjut ned fästet för bältets axel-
rem medan du trycker på spärr-
knappen.
Skjut fästet för axelremmen
uppåt.
Flytta höjdjusteringen uppåt eller
nedåt efter behov tills du hör ett
klick.
Bältessträckarna bidrar till att säker-
hetsbältena dras åt snabbt och hål-
ler de åkande på plats när bilen
utsätts för vissa typer av kraftig fron-
talkollision eller sidokollision.
Bältessträckarna aktiveras inte vid
en smärre frontalkrock, smärre
sidokrock, krock bakifrån eller om
bilen välter.
Ställa in höjden på bä ltets fästpunkt (framsäten)
1
2
Bältessträckare (framsäten)
OM42753SE.book Page 33 Friday, August 12, 2016 10:56 AM

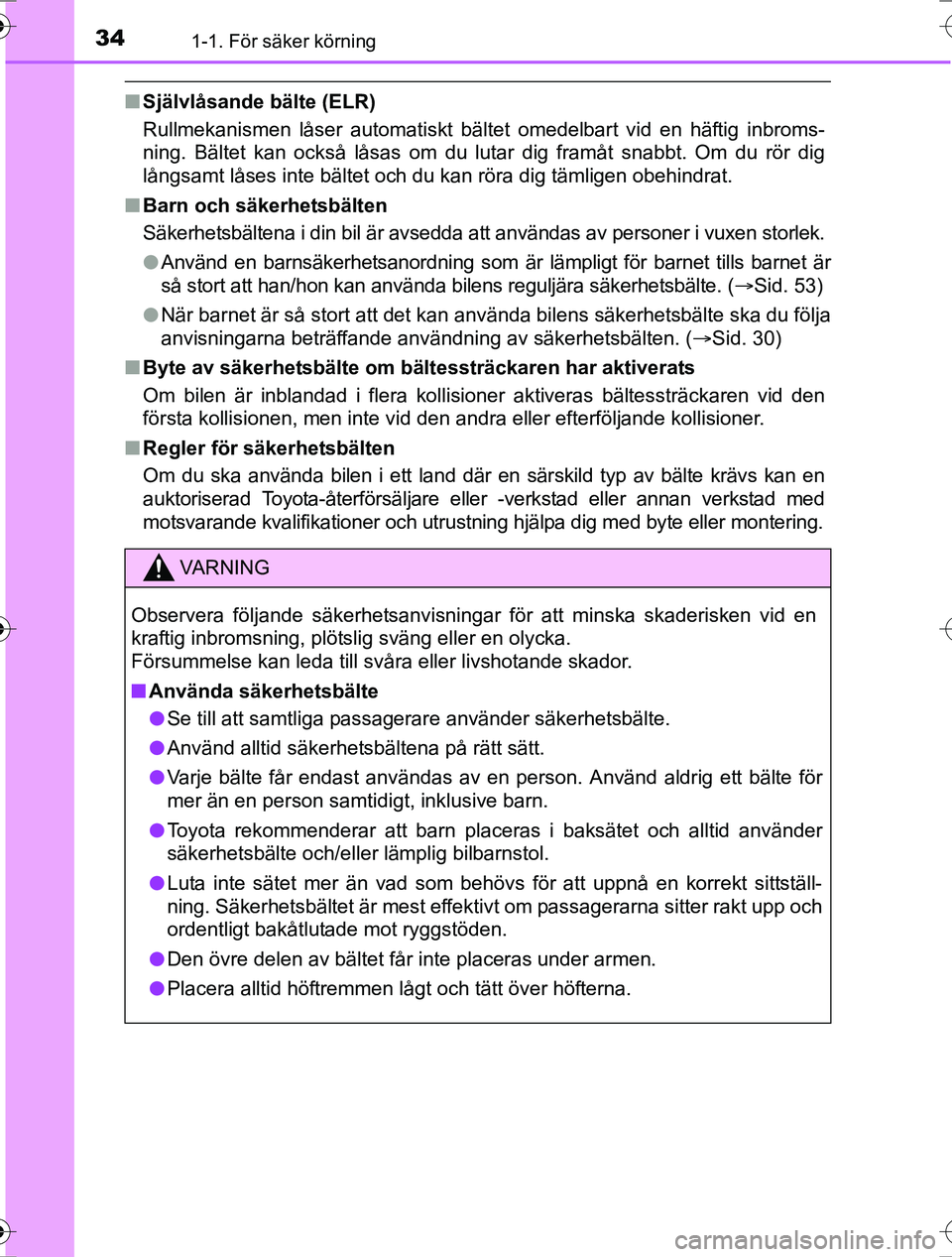

341-1. För säker körning
OM42753SE
nSjälvlåsande bälte (ELR)
Rullmekanismen låser automatiskt bältet omedelbart vid en häftig inbroms-
ning. Bältet kan också låsas om du lutar dig framåt snabbt. Om du rör dig
långsamt låses inte bältet och du kan röra dig tämligen obehindrat.
n Barn och säkerhetsbälten
Säkerhetsbältena i din bil är avsedda att användas av personer i vuxen storlek.
lAnvänd en barnsäkerhetsanordning som är lämpligt för barnet tills barnet är
så stort att han/hon kan använda bilens reguljära säkerhetsbälte. ( Sid. 53)
l När barnet är så stort att det kan använda bilens säkerhetsbälte ska du följa
anvisningarna beträffande användning av säkerhetsbälten. ( Sid. 30)
n Byte av säkerhetsbälte om bä ltessträckaren har aktiverats
Om bilen är inblandad i flera kollisioner aktiveras bältessträckaren vid den
första kollisionen, men inte vid den andra eller efterföljande kollisioner.
n Regler för säkerhetsbälten
Om du ska använda bilen i ett land där en särskild typ av bälte krävs kan en
auktoriserad Toyota-återförsäljare eller -verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning hjälpa dig med byte eller montering.
VA R N I N G
Observera följande säkerhetsanvisningar för att minska skaderisken vid en
kraftig inbromsning, plötslig sväng eller en olycka.
Försummelse kan leda till svåra eller livshotande skador.
nAnvända säkerhetsbälte
l Se till att samtliga passagerare använder säkerhetsbälte.
l Använd alltid säkerhetsbältena på rätt sätt.
l Varje bälte får endast användas av en person. Använd aldrig ett bälte för
mer än en person samtidigt, inklusive barn.
l Toyota rekommenderar att barn placeras i baksätet och alltid använder
säkerhetsbälte och/eller lämplig bilbarnstol.
l Luta inte sätet mer än vad som behövs för att uppnå en korrekt sittställ-
ning. Säkerhetsbältet är mest effektivt om passagerarna sitter rakt upp och
ordentligt bakåtlutade mot ryggstöden.
l Den övre delen av bältet får inte placeras under armen.
l Placera alltid höftremmen lågt och tätt över höfterna.
OM42753SE.book Page 34 Friday, August 12, 2016 10:56 AM

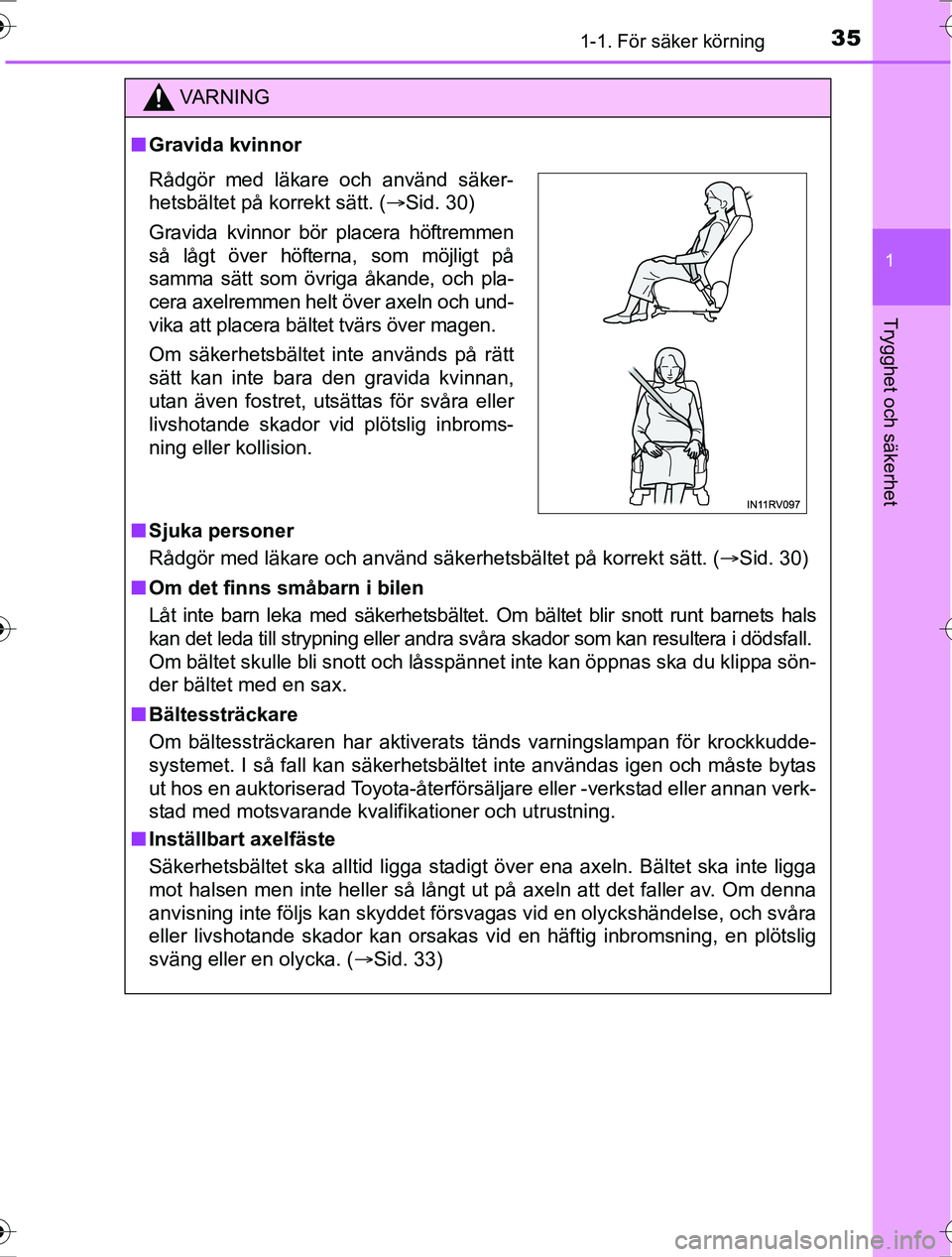

351-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
VA R N I N G
nGravida kvinnor
n Sjuka personer
Rådgör med läkare och använd säkerhetsbältet på korrekt sätt. ( Sid. 30)
n Om det finns småbarn i bilen
Låt inte barn leka med säkerhetsbältet. Om bältet blir snott runt barnets hals
kan det leda till strypning eller andra svåra skador som kan resultera i dödsfall.
Om bältet skulle bli snott och låsspännet inte kan öppnas ska du klippa sön-
der bältet med en sax.
n Bältessträckare
Om bältessträckaren har aktiverats tänds varningslampan för krockkudde-
systemet. I så fall kan säkerhetsbältet inte användas igen och måste bytas
ut hos en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
n Inställbart axelfäste
Säkerhetsbältet ska alltid ligga stadigt över ena axeln. Bältet ska inte ligga
mot halsen men inte heller så långt ut på axeln att det faller av. Om denna
anvisning inte följs kan skyddet försvagas vid en olyckshändelse, och svåra
eller livshotande skador kan orsakas vid en häftig inbromsning, en plötslig
sväng eller en olycka. ( Sid. 33)
Rådgör med läkare och använd säker-
hetsbältet på korrekt sätt. (Sid. 30)
Gravida kvinnor bör placera höftremmen
så lågt över höfterna, som möjligt på
samma sätt som övriga åkande, och pla-
cera axelremmen helt över axeln och und-
vika att placera bältet tvärs över magen.
Om säkerhetsbältet inte används på rätt
sätt kan inte bara den gravida kvinnan,
utan även fostret, utsättas för svåra eller
livshotande skador vid plötslig inbroms-
ning eller kollision.
OM42753SE.book Page 35 Friday, August 12, 2016 10:56 AM

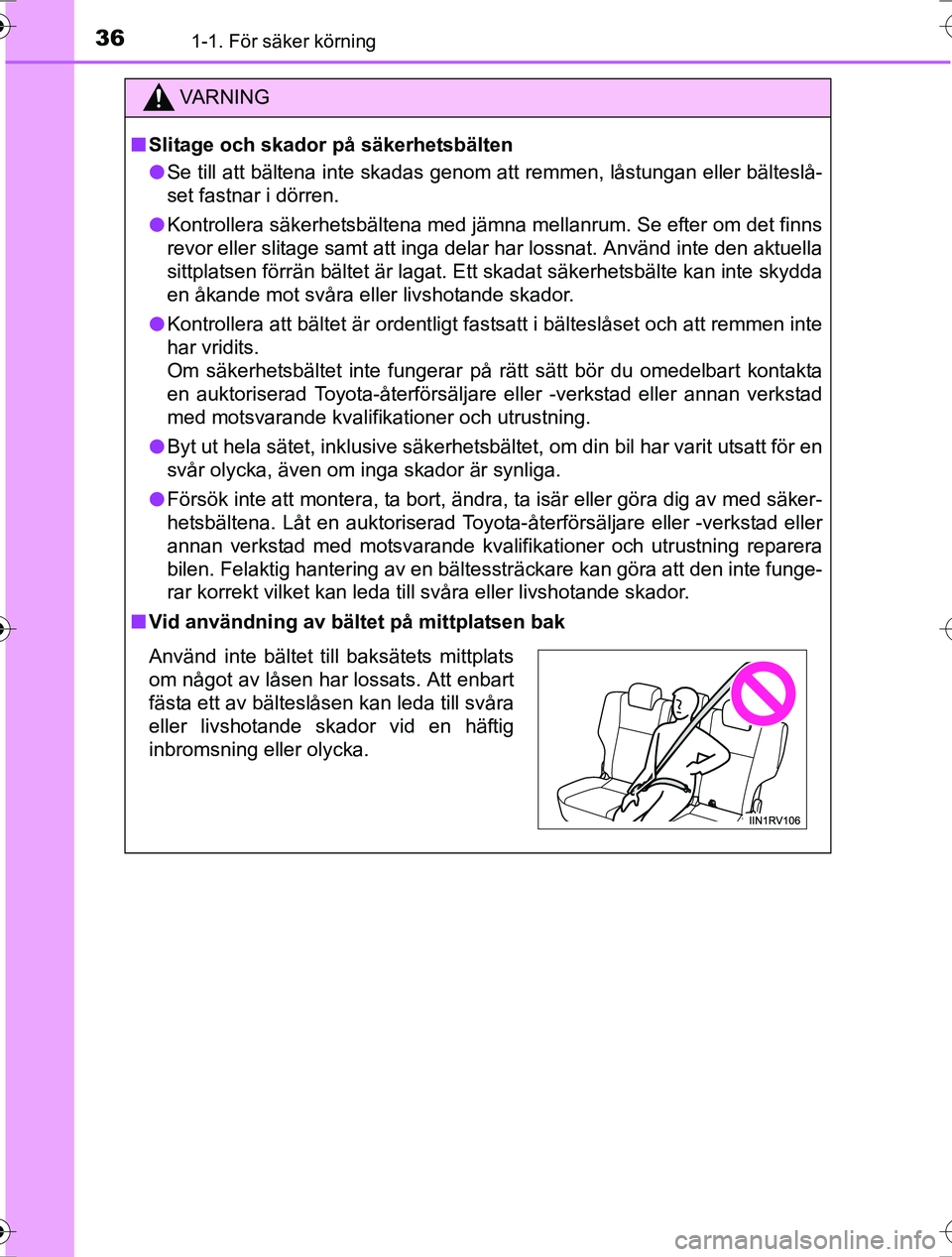

361-1. För säker körning
OM42753SE
VA R N I N G
nSlitage och skador på säkerhetsbälten
l Se till att bältena inte skadas genom att remmen, låstungan eller \
bälteslå-
set fastnar i dörren.
l Kontrollera säkerhetsbältena med jämna mellanrum. Se efter om det finns
revor eller slitage samt att inga delar har lossnat. Använd inte den aktuella
sittplatsen förrän bältet är lagat. Ett skadat säkerhetsbälte kan inte skydda
en åkande mot svåra eller livshotande skador.
l Kontrollera att bältet är ordentligt fastsatt i bälteslåset och att remmen inte
har vridits.
Om säkerhetsbältet inte fungerar på rätt sätt bör du omedelbart kontakta
en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning.
l Byt ut hela sätet, inklusive säkerhetsbältet, om din bil har varit utsatt för en
svår olycka, även om inga skador är synliga.
l Försök inte att montera, ta bort, ändra, ta isär eller göra dig av med säker-
hetsbältena. Låt en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning reparera
bilen. Felaktig hantering av en bältessträckare kan göra att den inte funge-
rar korrekt vilket kan leda till svåra eller livshotande skador.
n Vid användning av bältet på mittplatsen bak
Använd inte bältet till baksätets mittplats
om något av låsen har lossats. Att enbart
fästa ett av bälteslåsen kan leda till svåra
eller livshotande skador vid en häftig
inbromsning eller olycka.
OM42753SE.book Page 36 Friday, August 12, 2016 10:56 AM

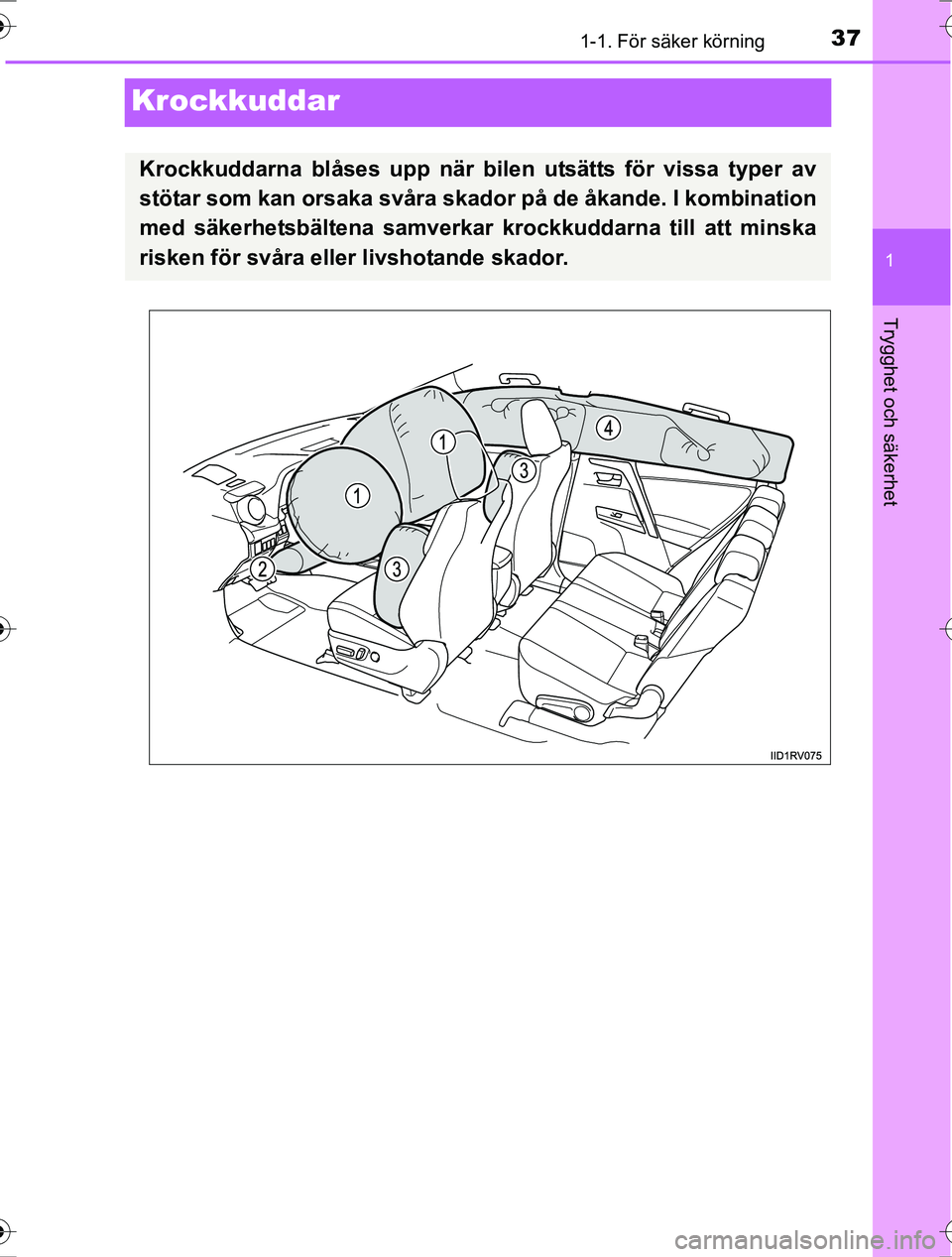

371-1. För säker körning
1
Trygghet och säkerhet
OM42753SE
Krockkuddar
Krockkuddarna blåses upp när bilen utsätts för vissa typer av
stötar som kan orsaka svåra skador på de åkande. I kombination
med säkerhetsbältena samverkar krockkuddarna till att minska
risken för svåra eller livshotande skador.
OM42753SE.book Page 37 Friday, August 12, 2016 10:56 AM

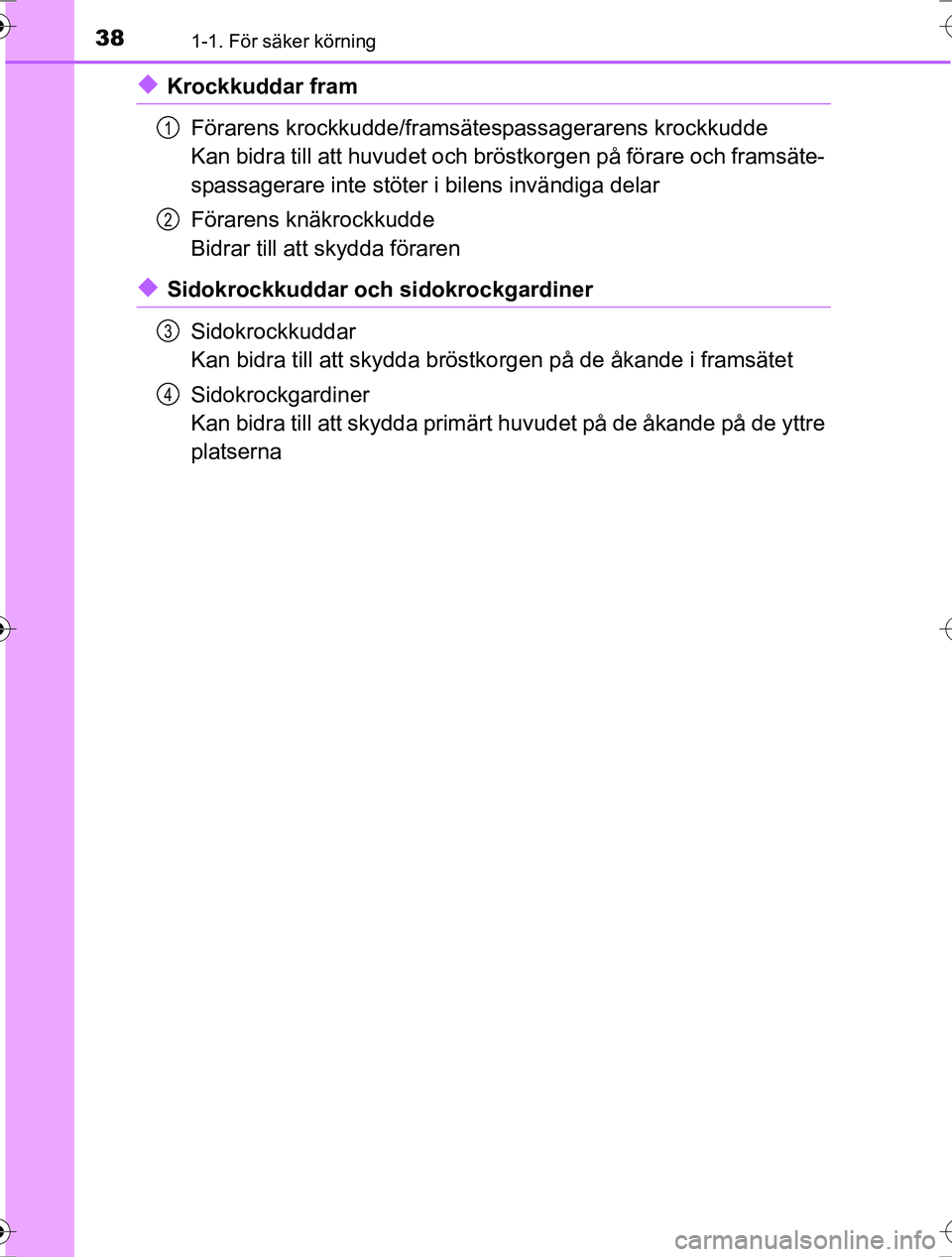

381-1. För säker körning
OM42753SE
uKrockkuddar framFörarens krockkudde/framsätespassagerarens krockkudde
Kan bidra till att huvudet och brös tkorgen på förare och framsäte-
spassagerare inte stöter i bilens invändiga delar
Förarens knäkrockkudde
Bidrar till att skydda föraren
uSidokrockkuddar och sidokrockgardiner
Sidokrockkuddar
Kan bidra till att skydda bröstkor gen på de åkande i framsätet
Sidokrockgardiner
Kan bidra till att skydda primärt huvudet på de åkande på de yttre
platserna
1
2
3
4
OM42753SE.book Page 38 Friday, August 12, 2016 10:56 AM

391-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Komponenter i krockkuddesystemet
Sidokrocksensorer (framdörrar)
Framsätespassagerarens
krockkudde
Sidokrockgardiner
Sidokrockkuddar
”PASSENGER AIR BAG”, indi-
keringslampa
Krockkuddesystem, varnings-
lampaFörarens krockkudde
Sidokrocksensorer (bak)
Bältessträckare och kraftbegrän-
sare
Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde1
2
3
4
5
6
7
8
9
10
11
12
13
OM42753SE.book Page 39 Friday, August 12, 2016 10:56 AM

401-1. För säker körning
OM42753SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion star-
tas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
VA R N I N G
n Säkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är de första 5–7,5 cm
från utlösningspunkten, får du god säkerhetsmarginal om du sitter 25 cm
från förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till föra-
rens bröstben. Om du sitter närmare än 25 cm nu kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något.
Trots att bilens konstruktion kan variera kan många förare hålla ett
avstånd på 25 cm, även om förarstolen är långt framskjuten, genom att
ryggstödet lutas något bakåt. Om ett bakåtlutat ryggstöd gör det svårt
för dig att se vägen framför dig kan du höja din sittställning genom att
sitta på en stadig dyna som inte glider på sätet eller höja sätet om din bil
har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot ditt bröst istället för mot huvud och hals.
Sätet ska justeras enligt rekommendationerna ovan så länge du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
OM42753SE.book Page 40 Friday, August 12, 2016 10:56 AM
