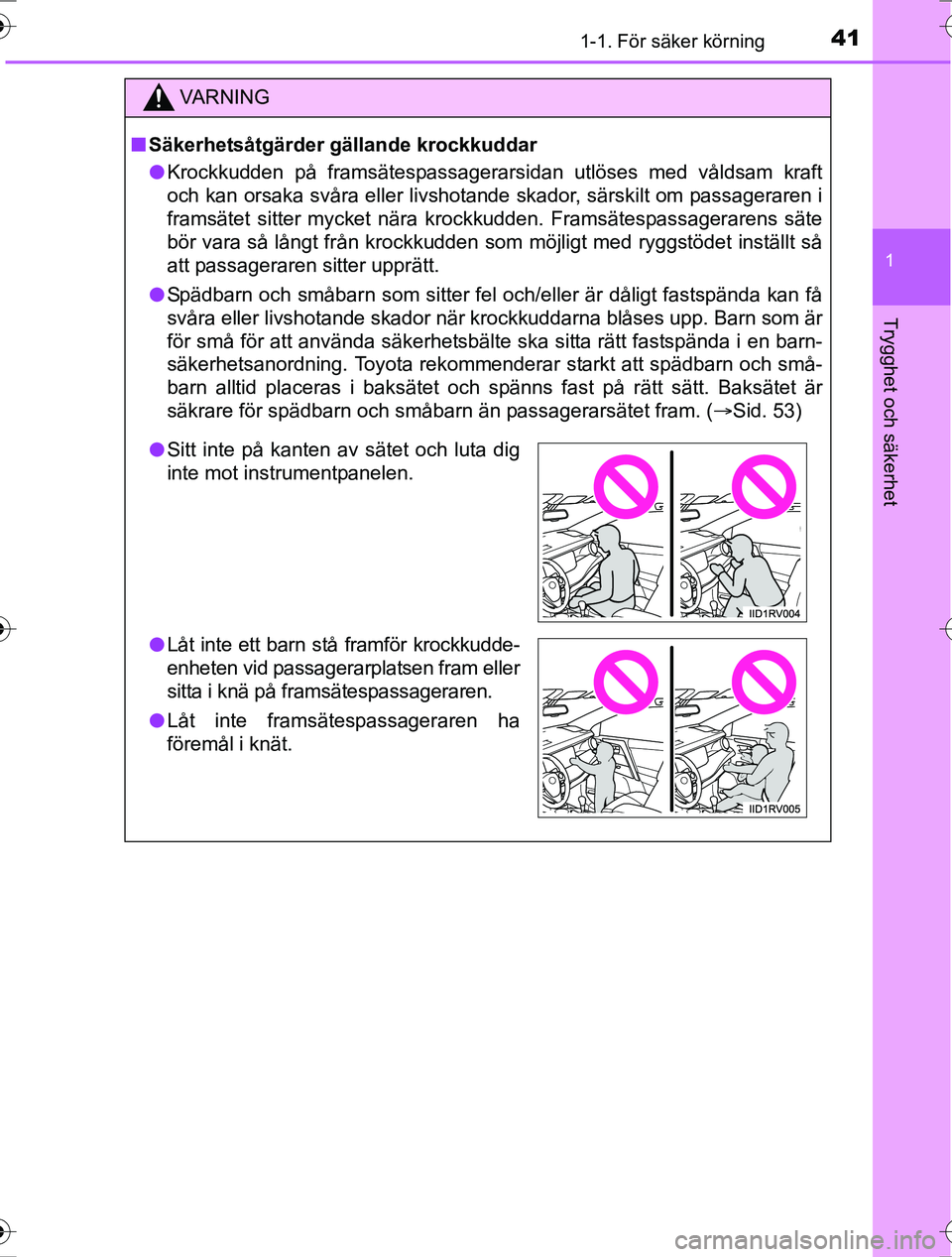

411-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barn-
säkerhetsanordning. Toyota rekomm enderar starkt att spädbarn och små-
barn alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än passagerarsätet fram. (Sid. 53)
l Sitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram eller
sitta i knä på framsätespassageraren.
l Låt inte framsätespassageraren ha
föremål i knät.
OM42753SE.book Page 41 Friday, August 12, 2016 10:56 AM

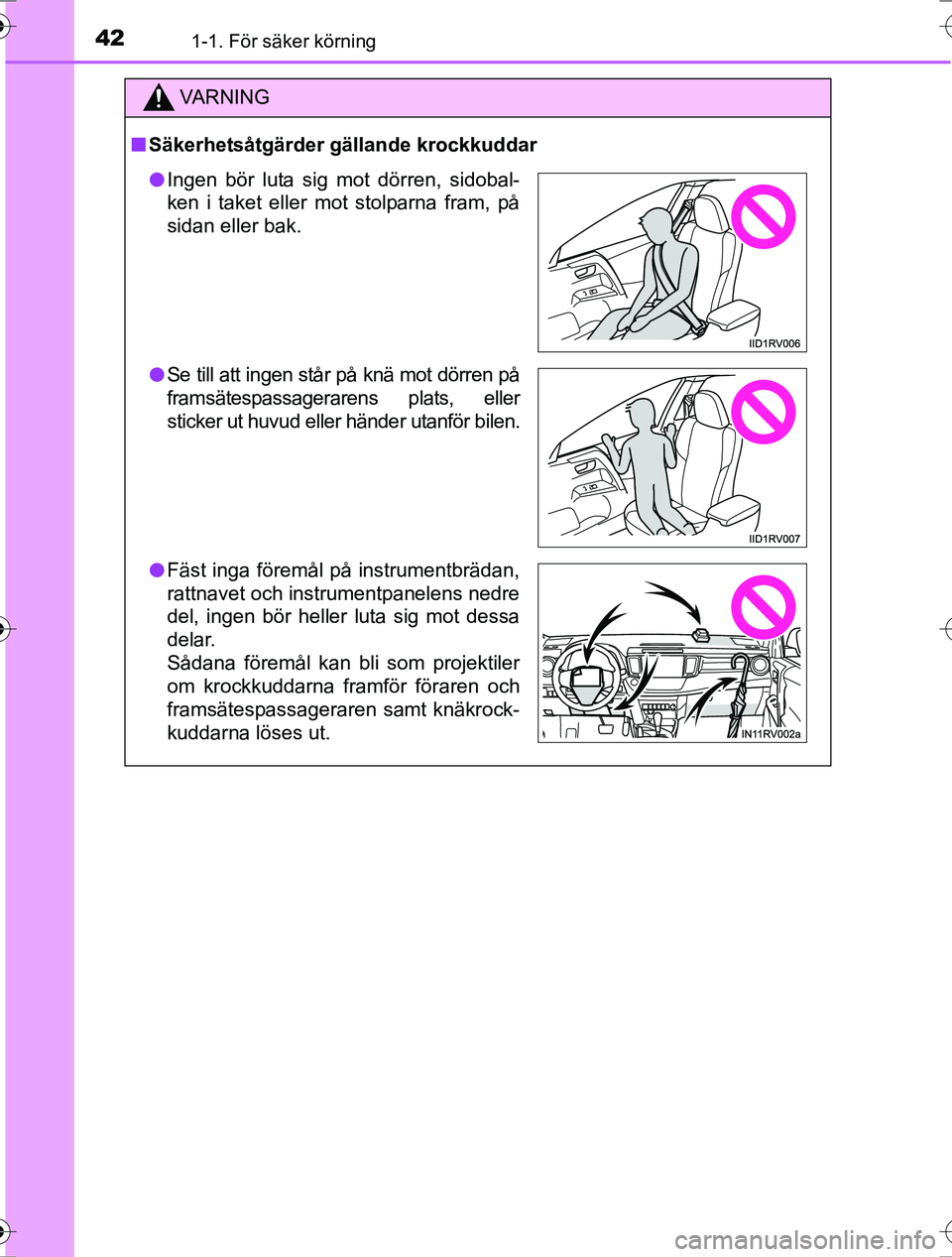

421-1. För säker körning
OM42753SE
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Ingen bör luta sig mot dörren, sidobal-
ken i taket eller mot stolparna fram, på
sidan eller bak.
l Se till att ingen står på knä mot dörren på
framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför bilen.
l Fäst inga föremål på instrumentbrädan,
rattnavet och instrumentpanelens nedre
del, ingen bör heller luta sig mot dessa
delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt knäkrock-
kuddarna löses ut.
OM42753SE.book Page 42 Friday, August 12, 2016 10:56 AM

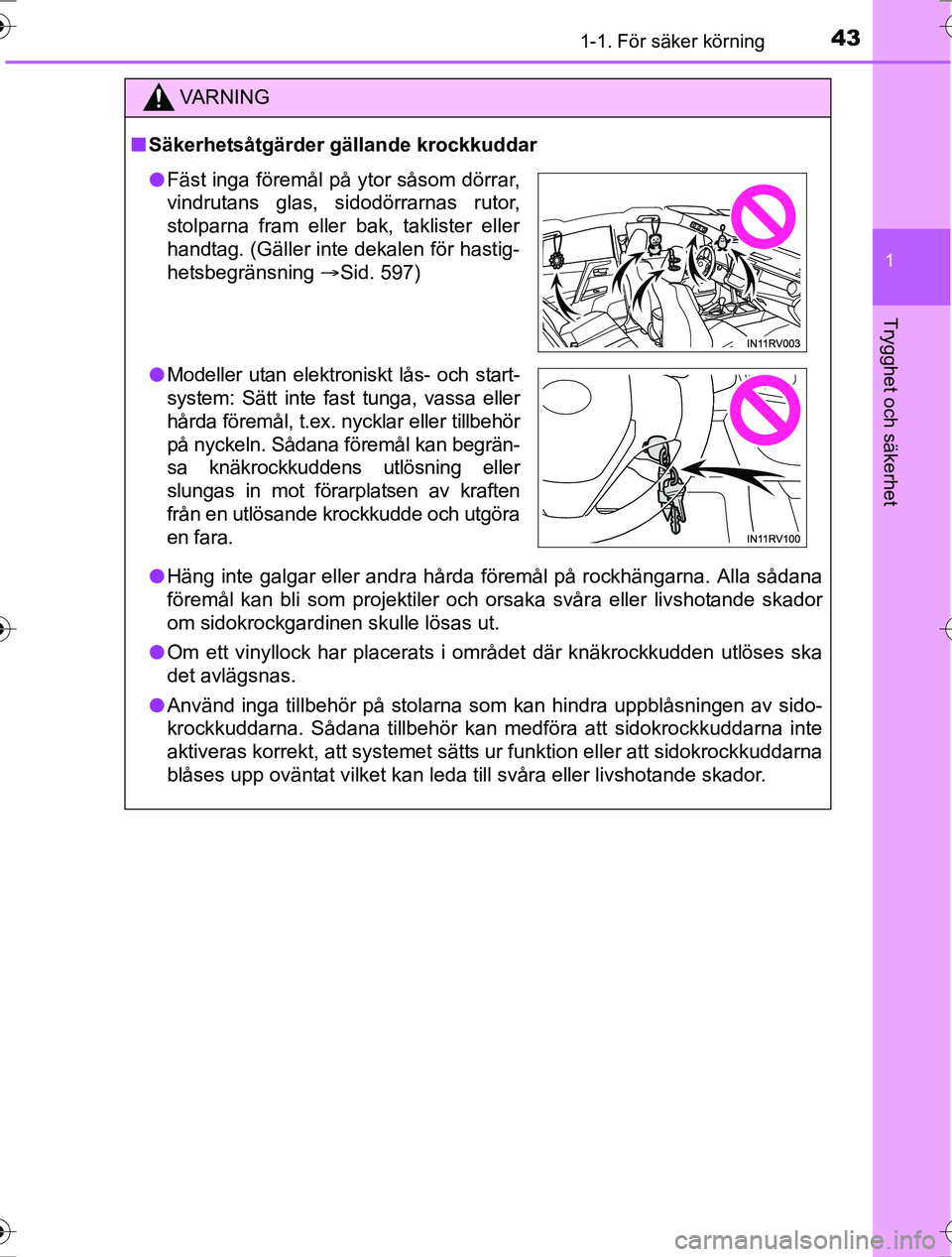

431-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Häng inte galgar eller andra hårda föremål på rockhäng\
arna. Alla sådana
föremål kan bli som projektiler och orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
l Om ett vinyllock har placerats i området där knäkrockkudden utlöses ska
det avlägsnas.
l Använd inga tillbehör på stolarna som kan hindra uppblåsningen av sido-
krockkuddarna. Sådana tillbehör kan medföra att sidokrockkuddarna inte
aktiveras korrekt, att systemet sätts ur funktion eller att sidokrockkuddarna
blåses upp oväntat vilket kan leda till svåra eller livshotande skador.
lFäst inga föremål på ytor såsom dörrar,
vindrutans glas, sidodörrarnas rutor,
stolparna fram eller bak, taklister eller
handtag. (Gäller inte dekalen för hastig-
hetsbegränsning Sid. 597)
l Modeller utan elektroniskt lås- och start-
system: Sätt inte fast tunga, vassa eller
hårda föremål, t.ex. ny cklar eller tillbehör
på nyckeln. Sådana föremål kan begrän-
sa knäkrockkuddens utlösning eller
slungas in mot förarp latsen av kraften
från en utlösande krockkudde och utgöra
en fara.
OM42753SE.book Page 43 Friday, August 12, 2016 10:56 AM

441-1. För säker körning
OM42753SE
VA R N I N G
nSäkerhetsåtgärder gällande krockkuddar
l Slå inte på några komponenter i krockkuddesystemet och utöva inte heller
något hårt tryck på dem.
Det kan orsaka funktionsstörningar i krockkuddarna.
l Vidrör inga komponenter i krockkuddesystemet omedelbart efter utlösning
(uppblåsning) eftersom de kan vara heta.
l Om det känns svårt att andas efter att krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk luft i kupén, eller lämna bilen om det
känns säkert att göra detta. Tvätta dig därför snarast om du fått rester på
huden för att förebygga eventuell hudirritation.
l Om områdena där krockkuddar förvaras, t.ex. rattdynan och fram- eller
bakstolparnas klädsel, är skadade eller spruckna skall du låta en auktori-
serad Toyota-återförsäljare eller -verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning byta dem.
n Ändring och bortskaffande av ko mponenter i krockkuddesystemet
Du ska inte skrota din bil eller utföra någon av följande ändringar utan att
först ha kontaktat en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning. Krock-
kuddarna kan plötsligt och oväntat utlösas (blåsas upp) med svåra eller livs-
hotande skador som följd.
l Montering, borttagning, demontering och reparation av krockkuddar
l Reparationer, ändringar, borttagning eller byte av ratt, instrumentpanel,
instrumentbräda, säten eller sätesklädsel, stolpar fram, i mitten eller bak,
eller takets sidolister
l Reparationer eller ändringar av främre skärm, främre stötfångare, eller
passagerarutrymmets sida
l Montering av grillskydd (viltskydd eller liknande), snöplog, vinschar eller
takräcke
l Ändringar av bilens fjädringssystem
l Montering av elektronisk utrustning, som mobil tvåvägsradio (RF-sändare)
och CD-spelare
l Handikappanpassning av din bil
OM42753SE.book Page 44 Friday, August 12, 2016 10:56 AM

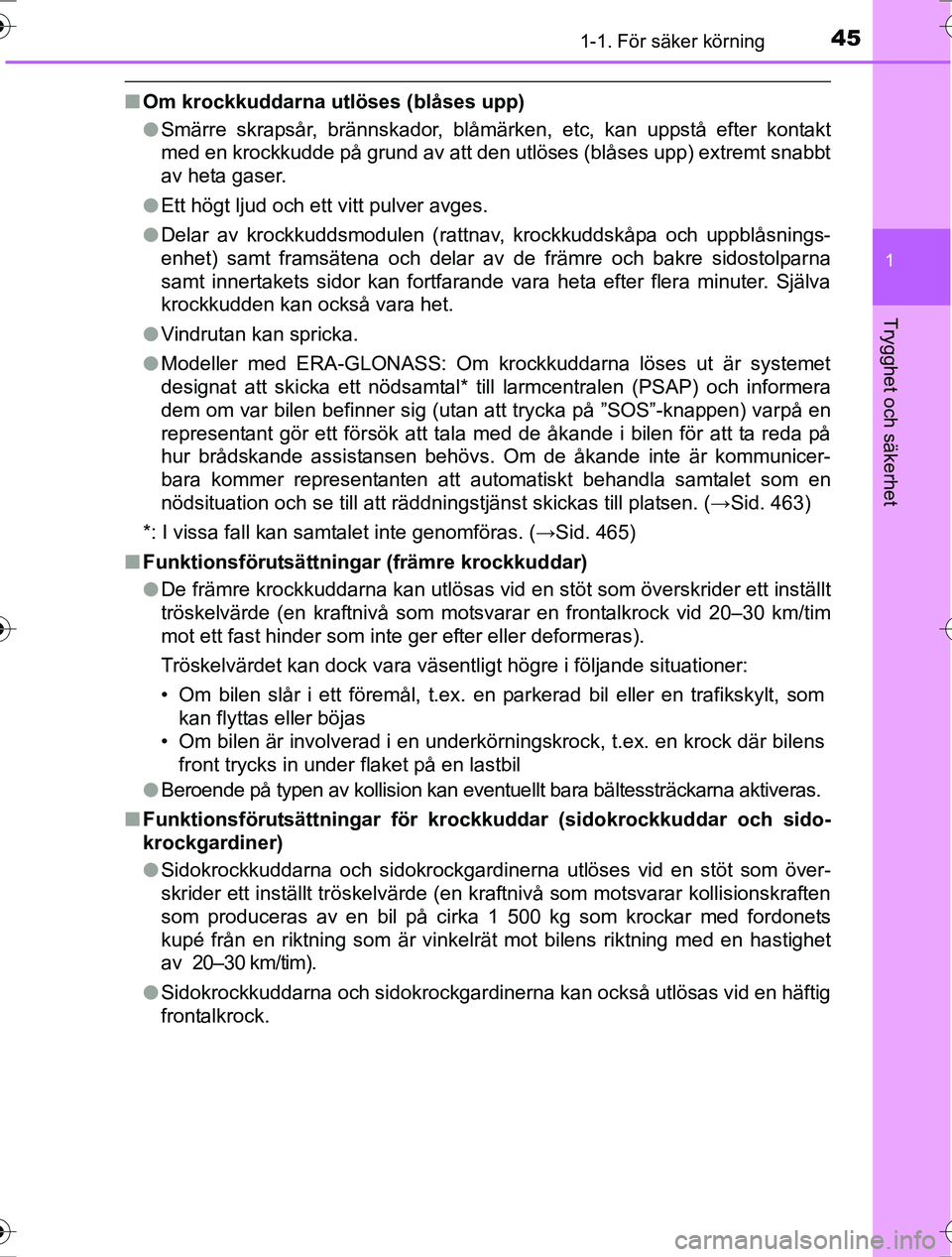

451-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
nOm krockkuddarna utlöses (blåses upp)
lSmärre skrapsår, brännskador, blåmärken, etc, kan uppstå efter kontakt
med en krockkudde på grund av att den utlöses (blåses upp) extremt snabbt
av heta gaser.
l Ett högt ljud och ett vitt pulver avges.
l Delar av krockkuddsmodulen (rattnav, krockkuddskåpa och uppblåsnings-
enhet) samt framsätena och delar av de främre och bakre sidostolparna
samt innertakets sidor kan fortfarande vara heta efter flera minuter. Själva
krockkudden kan också vara het.
l Vindrutan kan spricka.
l Modeller med ERA-GLONASS: Om krockkuddarna löses ut är systemet
designat att skicka ett nödsamtal* till larmcentralen (PSAP) och informera
dem om var bilen befinner sig (utan att trycka på ”SOS”-knappen) varpå en
representant gör ett försök att tala med de åkande i bilen för att ta reda på
hur brådskande assistansen behövs. Om de åkande inte är kommunicer-
bara kommer representanten att automatiskt behandla samtalet som en
nödsituation och se till att räddningstjänst skickas till platsen. ( →Sid. 463)
*: I vissa fall kan samtalet inte genomföras. ( →Sid. 465)
n Funktionsförutsättningar (främre krockkuddar)
lDe främre krockkuddarna kan utlösas vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som motsvarar en frontalkrock vid 20–30 km/tim
mot ett fast hinder som inte ger efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt högre i följande situatione\
r:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
• Om bilen är involverad i en underkörningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
l Beroende på typen av kollision kan eventuellt bara bältessträckarna aktiveras.
n Funktionsförutsättningar för kroc kkuddar (sidokrockkuddar och sido-
krockgardiner)
l Sidokrockkuddarna och sidokrockgardinerna utlöses vid en stöt som över-
skrider ett inställt tröskelvärde (en kraftnivå som motsvarar kollisionskraften
som produceras av en bil på cirka 1 500 kg som krockar med fordonets
kupé från en riktning som är vinkelrät mot bilens riktning med en hastighet
av 20–30 km/tim).
l Sidokrockkuddarna och sidokrockgardinerna kan också utlösas vid en häftig
frontalkrock.
OM42753SE.book Page 45 Friday, August 12, 2016 10:56 AM

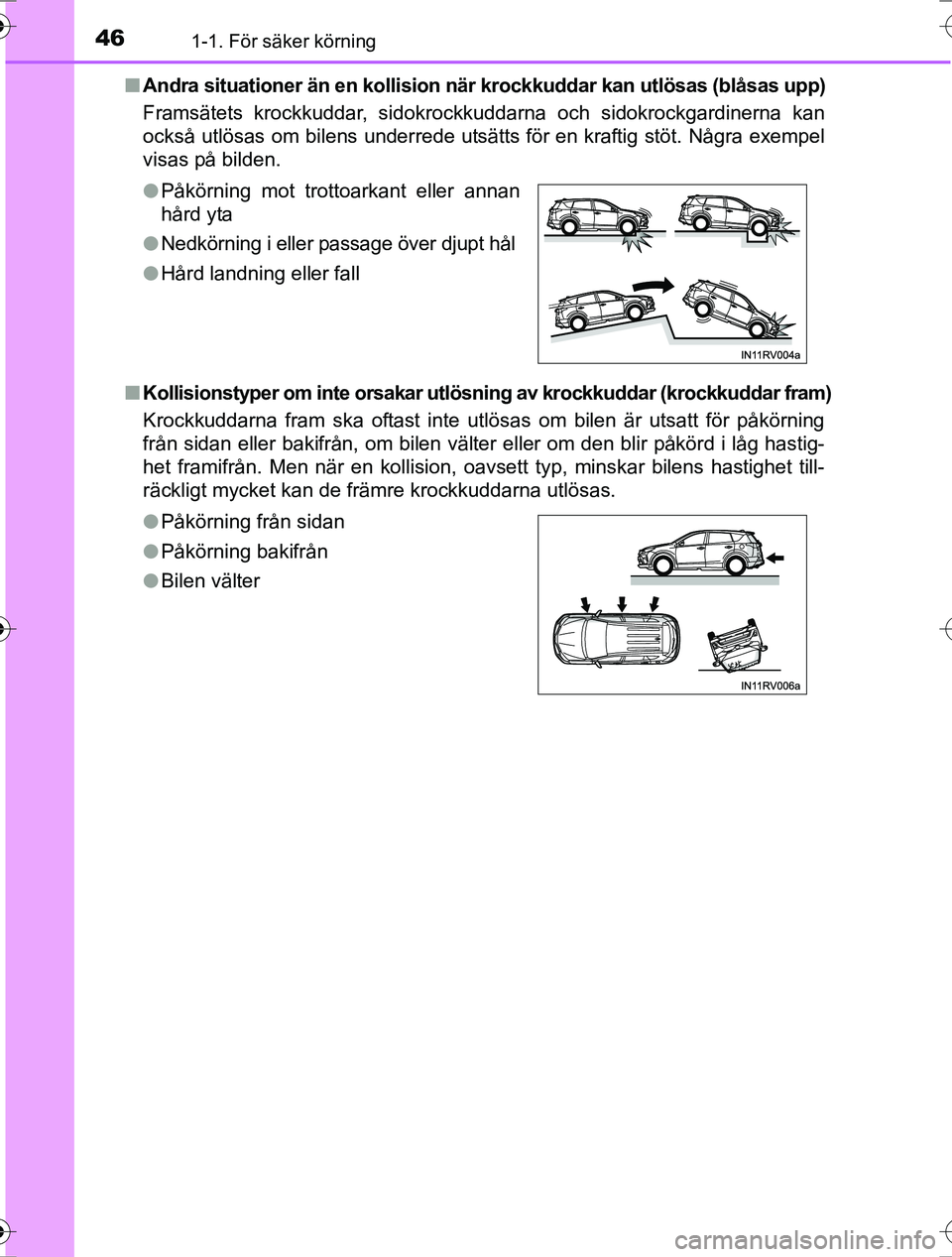

461-1. För säker körning
OM42753SEn
Andra situationer än en kollision nä r krockkuddar kan utlösas (blåsas upp)
Framsätets krockkuddar, sidokrockkuddarna och sidokrockgardinerna kan
också utlösas om bilens underrede utsätts för en kraftig stöt. Några exempel
visas på bilden.
n Kollisionstyper om inte orsakar utlösning av krockkuddar (krockkuddar fram)
Krockkuddarna fram ska oftast inte utlösas om bilen är utsatt för påkörning
från sidan eller bakifrån, om bilen välter eller om den blir påkörd i låg hastig-
het framifrån. Men när en kollision, oavsett typ, minskar bilens hastighet till-
räckligt mycket kan de främre krockkuddarna utlösas. lPåkörning mot trottoarkant eller annan
hård yta
l Nedkörning i eller passage över djupt hål
l Hård landning eller fall
l Påkörning från sidan
l Påkörning bakifrån
l Bilen välter
OM42753SE.book Page 46 Friday, August 12, 2016 10:56 AM

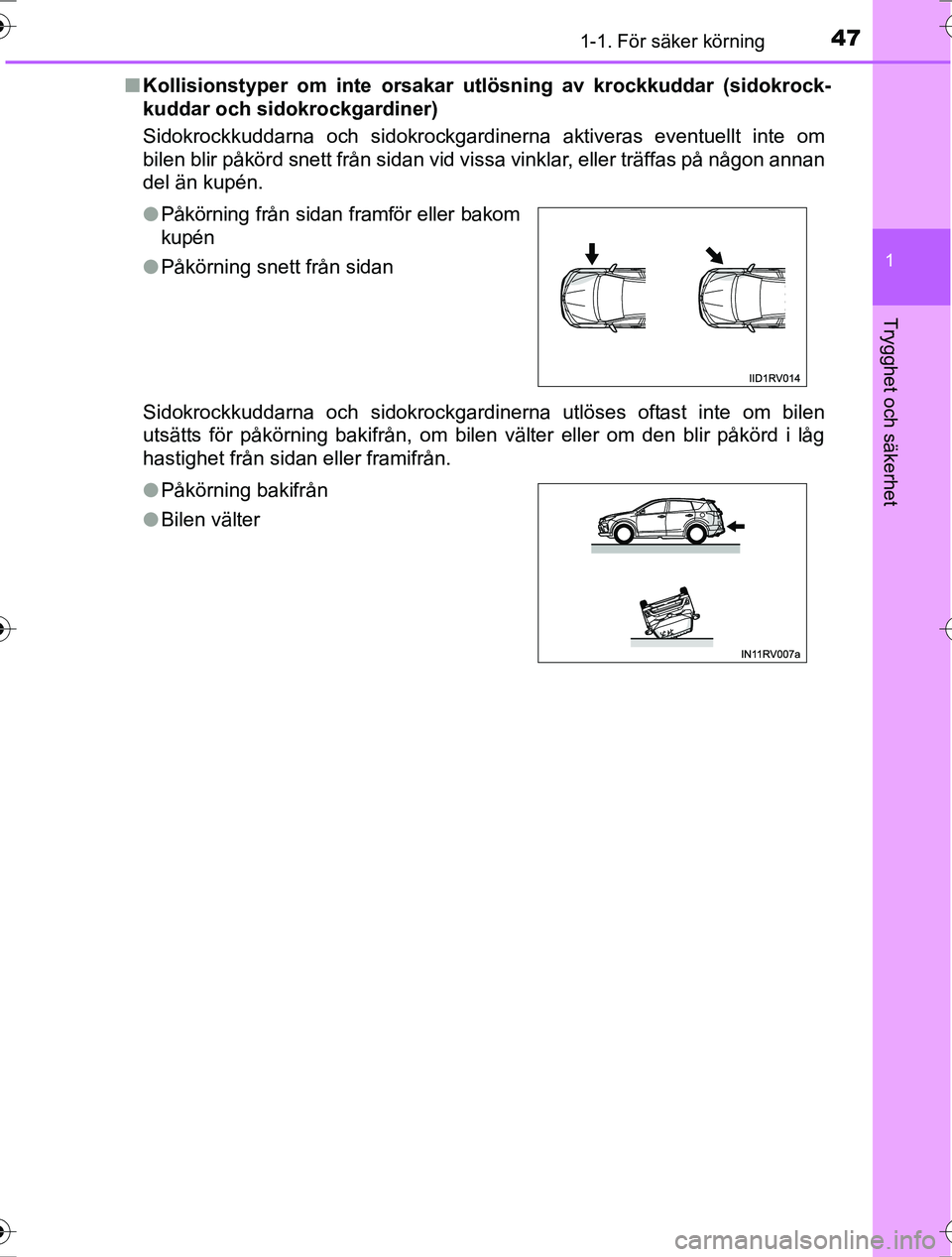

471-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
nKollisionstyper om inte orsakar utlösning av krockkuddar (sidokrock-
kuddar och sidokrockgardiner)
Sidokrockkuddarna och sidokrockgardinerna aktiveras eventuellt inte om
bilen blir påkörd snett från sidan vid vissa vinklar, eller träffas på någon annan
del än kupén.
Sidokrockkuddarna och sidokrockgardinerna utlöses oftast inte om bilen
utsätts för påkörning bakifrån, om bilen välter eller om den blir påkörd i låg
hastighet från sidan eller framifrån. lPåkörning från sidan framför eller bakom
kupén
l Påkörning snett från sidan
l Påkörning bakifrån
l Bilen välter
OM42753SE.book Page 47 Friday, August 12, 2016 10:56 AM

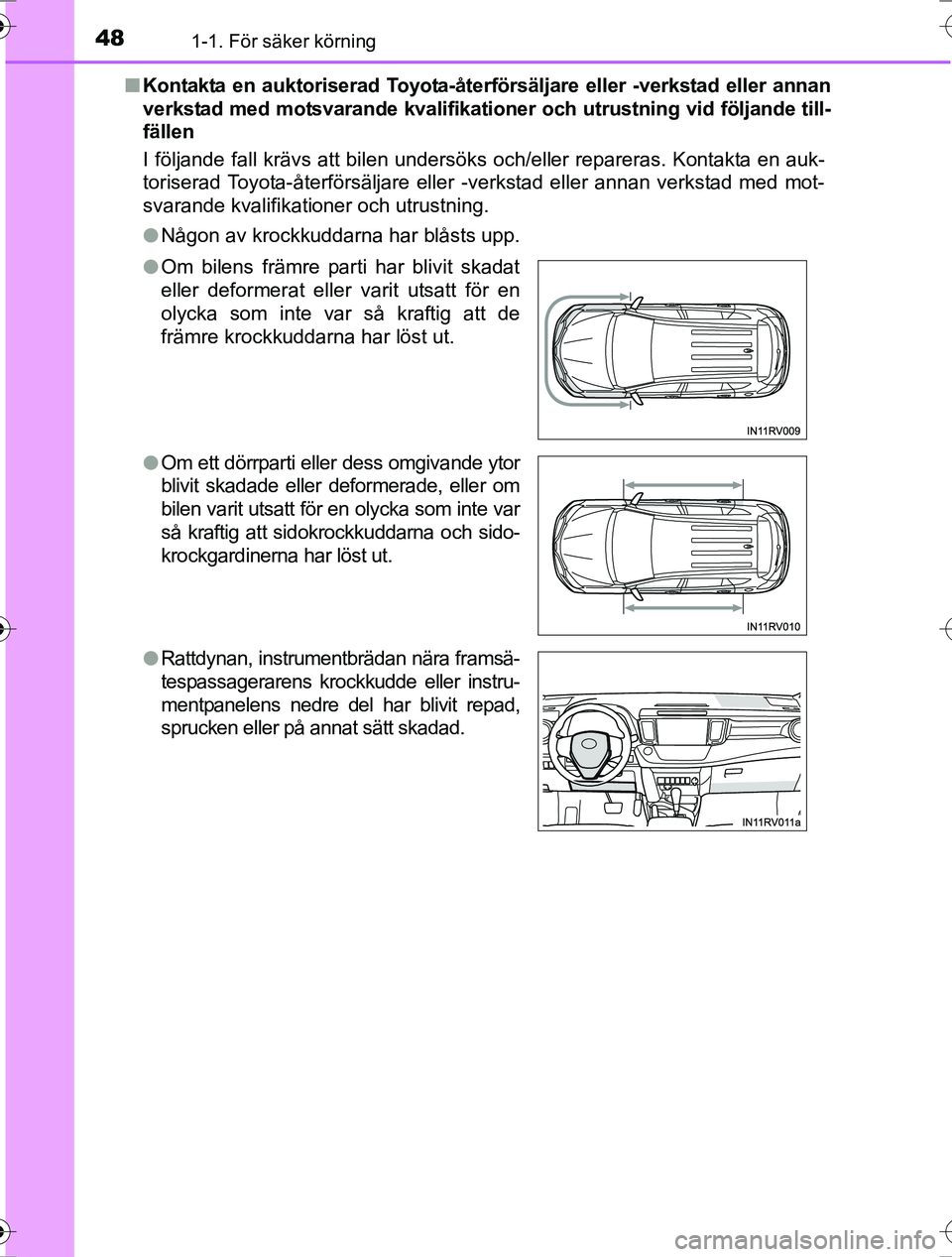

481-1. För säker körning
OM42753SEn
Kontakta en auktoriserad Toyota-återförsäljare eller -verkstad eller annan
verkstad med motsvarande kvalifikati oner och utrustning vid följande till-
fällen
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta en auk-
toriserad Toyota-återförsäljare eller -verkstad eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
l Någon av krockkuddarna har blåsts upp.
l Om bilens främre parti har blivit skadat
eller deformerat eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
l Om ett dörrparti eller dess omgivande ytor
blivit skadade eller deformerade, eller om
bilen varit utsatt för en olycka som inte var
så kraftig att sidokrockkuddarna och sido-
krockgardinerna har löst ut.
l Rattdynan, instrumentbrädan nära framsä-
tespassagerarens krockkudde eller instru-
mentpanelens nedre del har blivit repad,
sprucken eller på annat sätt skadad.
OM42753SE.book Page 48 Friday, August 12, 2016 10:56 AM

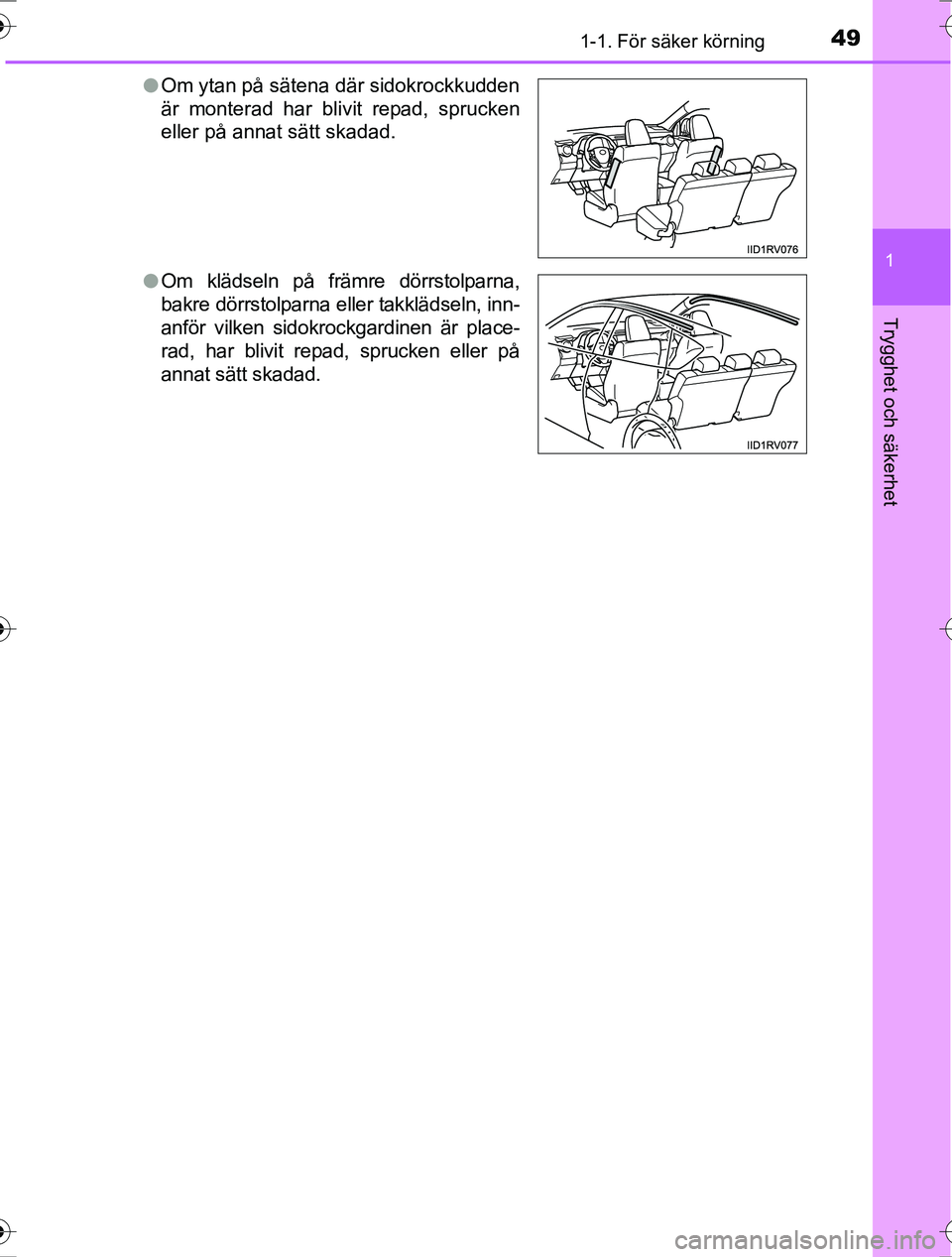

491-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
lOm ytan på sätena där sidokrockkudden
är monterad har blivit repad, sprucken
eller på annat sätt skadad.
l Om klädseln på främre dörrstolparna,
bakre dörrstolparna eller takklädseln, inn-
anför vilken sidokrockgardinen är place-
rad, har blivit rep ad, sprucken eller på
annat sätt skadad.
OM42753SE.book Page 49 Friday, August 12, 2016 10:56 AM

501-1. För säker körning
OM42753SE
Manuell i-/urkopplingskontakt till
framsätespassagerarens krockkudde
”PASSENGER AIR BAG”, indi-
keringslampa
Modeller utan elektroniskt lås- och
startsystem:
Indikeringslampan ON tänds när
krockkuddesystemet är aktiverat
(endast när startknappen är i läge
”ON”).
Modeller med elektroniskt lås- och
startsystem:
Indikeringslampan ON tänds när
krockkuddesystemet är på (endast
när startknappen är i tändningslä-
ge).
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Systemet kopplar ur krockkudden på framsätespassagerarens plats.
Krockkuddar får endast kopplas ur om ett barn sitter i bilbarn-
stol i framsätet.
1
2
