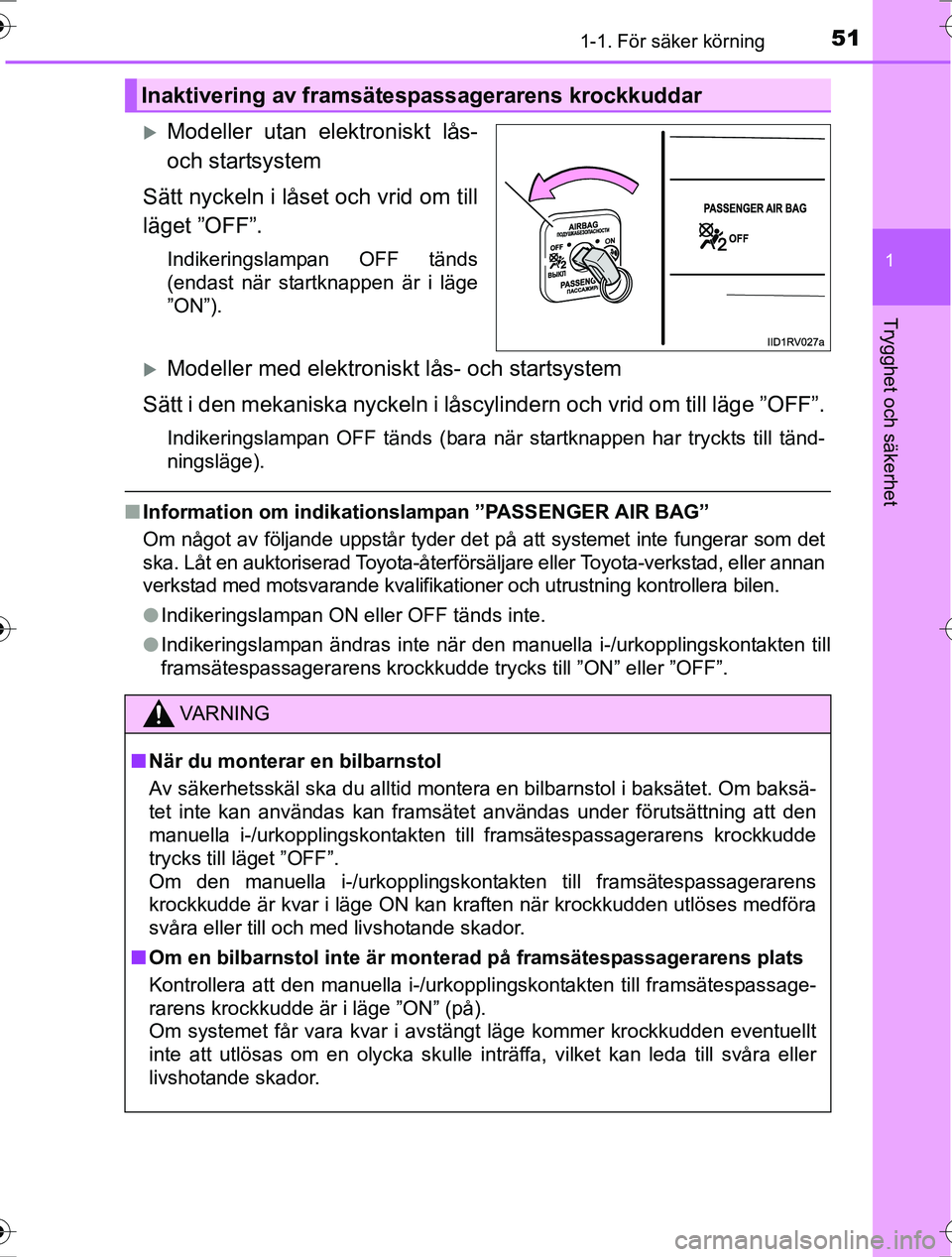

511-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Modeller utan elektroniskt lås-
och startsystem
Sätt nyckeln i låset och vrid om till
läget ”OFF”.
Indikeringslampan OFF tänds
(endast när startknappen är i läge
”ON”).
Modeller med elektroniskt lås- och startsystem
Sätt i den mekaniska nyckeln i låscylindern och vrid om till läge ”OFF”.
Indikeringslampan OFF tänds (bara när startknappen har tryckts till tänd-
ningsläge).
n Information om indikationsla mpan ”PASSENGER AIR BAG”
Om något av följande uppstår tyder det på att systemet inte fungerar som det
ska. Låt en auktoriserad Toyota-återförsälj are eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen.
l Indikeringslampan ON eller OFF tänds inte.
l Indikeringslampan ändras inte när den manuella i-/urkopplingskontakten till
framsätespassagerarens krockkudde trycks till ”ON” eller ”OFF”.
Inaktivering av framsäte spassagerarens krockkuddar
VA R N I N G
nNär du monterar en bilbarnstol
Av säkerhetsskäl ska du alltid montera en bilbarnstol i baksätet. Om baksä\
-
tet inte kan användas kan framsätet användas under förutsättning att den
manuella i-/urkopplingskontakten till framsätespassagerarens krockkudde
trycks till läget ”OFF”.
Om den manuella i-/urkopplingskontakten till framsätespassagerarens
krockkudde är kvar i läge ON kan kraften när krockkudden utlöses medföra
svåra eller till och med livshotande skador.
n Om en bilbarnstol inte är mont erad på framsätespassagerarens plats
Kontrollera att den manuella i-/urkopplingskontakten till framsätespassage-
rarens krockkudde är i läge ”ON” (på).
Om systemet får vara kvar i avstängt läge kommer krockkudden eventuellt
inte att utlösas om en olycka skulle inträffa, vilket kan leda till svåra eller
livshotande skador.
OM42753SE.book Page 51 Friday, August 12, 2016 10:56 AM

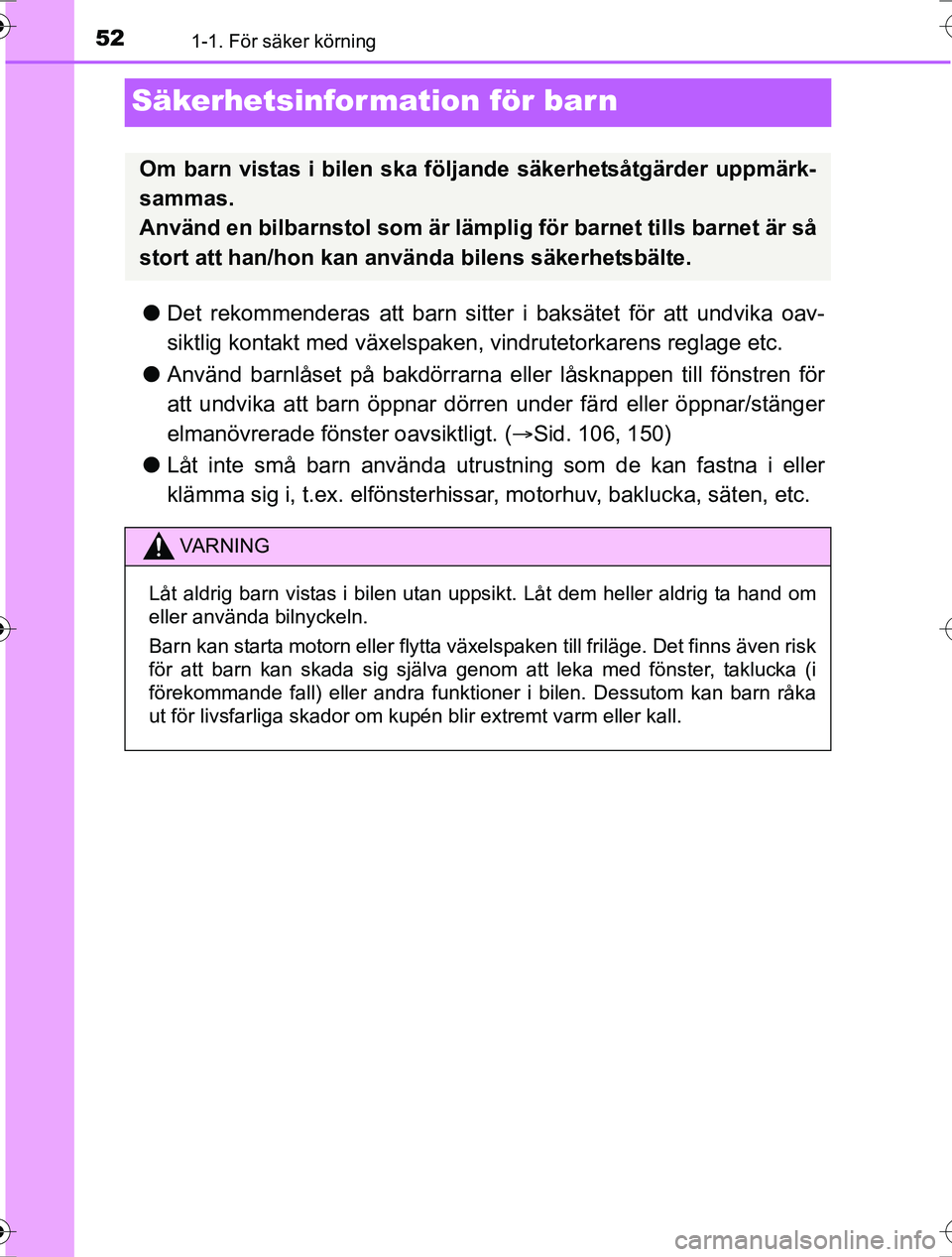

521-1. För säker körning
OM42753SE
Säkerhetsinformation för barn
lDet rekommenderas att barn sitte r i baksätet för att undvika oav-
siktlig kontakt med växelspaken, vindrutetorkarens reglage etc.
l Använd barnlåset på bakdörrarna eller låsknappen till fönstren för
att undvika att barn öppnar dörren under färd eller öppnar/stänger
elmanövrerade fönster oavsiktligt. ( Sid. 106, 150)
l Låt inte små barn använda utrustning som de kan fastna i eller
klämma sig i, t.ex. el fönsterhissar, motorhuv, baklucka, säten, etc.
Om barn vistas i bilen ska följande säkerhetsåtgärder uppmärk-
sammas.
Använd en bilbarnstol som är lämpli g för barnet tills barnet är så
stort att han/hon kan använda bilens säkerhetsbälte.
VA R N I N G
Låt aldrig barn vistas i bilen utan uppsikt. Låt dem heller aldrig ta hand om
eller använda bilnyckeln.
Barn kan starta motorn eller flytta växelspaken till friläge. Det finns även risk
för att barn kan skada sig själva genom att leka med fönster, taklucka (i
förekommande fall) eller andra funktioner i bilen. Dessutom kan barn råka
ut för livsfarliga skador om kupén blir extremt varm eller kall.
OM42753SE.book Page 52 Friday, August 12, 2016 10:56 AM

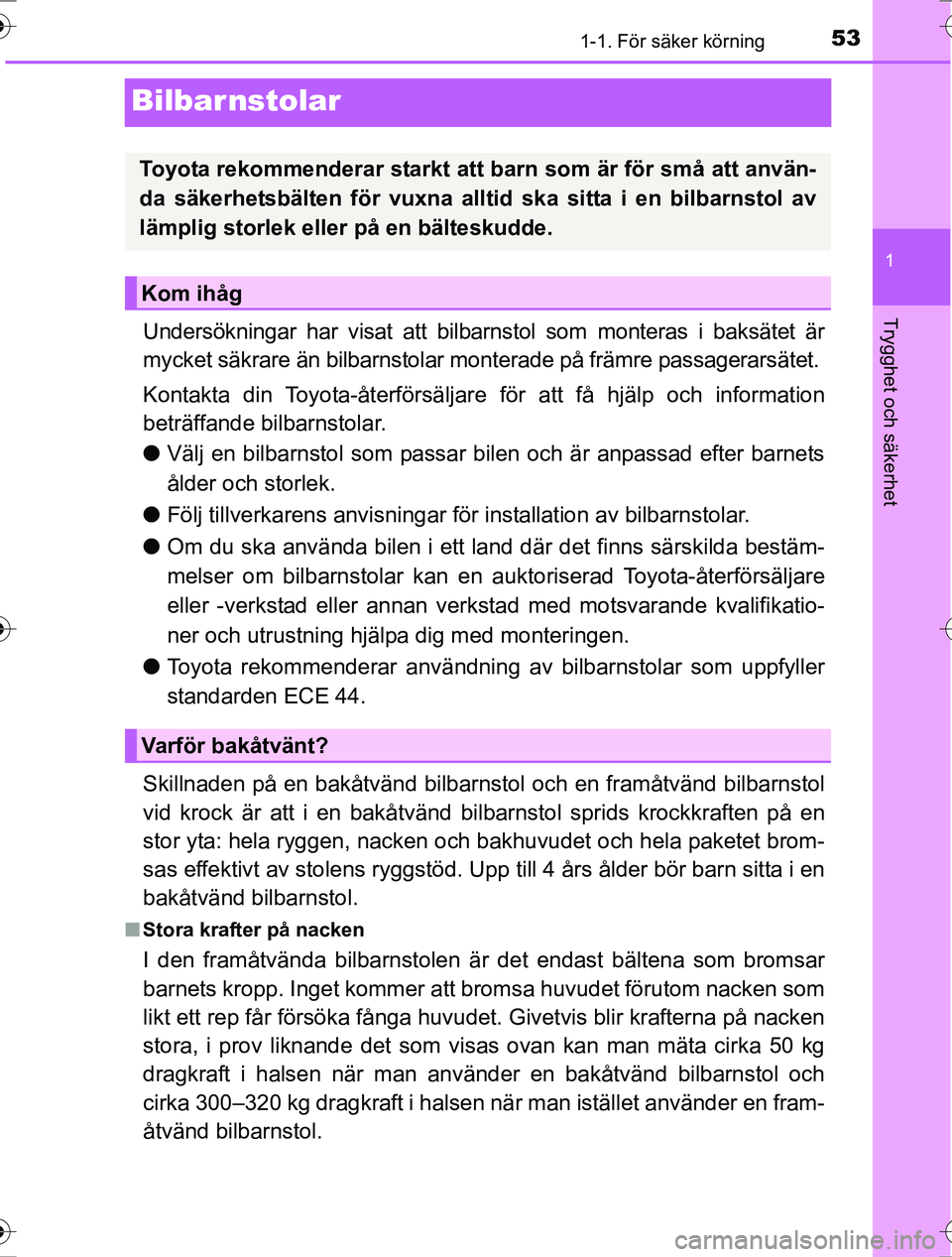

531-1. För säker körning
1
Trygghet och säkerhet
OM42753SE
Bilbarnstolar
Undersökningar har visat att bilbarnstol som monteras i baksätet är
mycket säkrare än bilbarnstolar monterade på främre passagerarsätet.
Kontakta din Toyota-återförsäljare för att få hjälp och information
beträffande bilbarnstolar.
lVälj en bilbarnstol som passar bilen och är anpassad efter barnets
ålder och storlek.
l Följ tillverkarens anvisningar för installation av bilbarnstolar.
l Om du ska använda bilen i ett land där det finns särskilda bestäm-
melser om bilbarnstolar kan en au ktoriserad Toyota-återförsäljare
eller -verkstad eller annan verkst ad med motsvarande kvalifikatio-
ner och utrustning hjälpa dig med monteringen.
l Toyota rekommenderar användning av bilbarnstolar som uppfyller
standarden ECE 44.
Skillnaden på en bakåtvänd bilbarnstol och en framåtvänd bilbarnstol
vid krock är att i en bakåtvänd bil barnstol sprids krockkraften på en
stor yta: hela ryggen, nacken och bakhuvudet och hela paketet brom-
sas effektivt av stolens ryggstöd. Upp till 4 års ål der bör barn sitta i en
bakåtvänd bilbarnstol.
n Stora krafter på nacken
I den framåtvända bilbarnstolen är det endast bältena som bromsar
barnets kropp. Inget kommer att bromsa huvudet förutom nacken som
likt ett rep får försöka fånga huvudet. Givetvis blir krafterna på nacken
stora, i prov liknande det som visas ovan kan man mäta cirka 50 kg
dragkraft i halsen när man använder en bakåtvänd bilbarnstol och
cirka 300–320 kg dragkraft i halsen när man istället använder en fram-
åtvänd bilbarnstol.
Toyota rekommenderar starkt att barn som är för små att använ-
da säkerhetsbälten för vuxna alltid ska sitta i en bilbarnstol av
lämplig storlek eller på en bälteskudde.
Kom ihåg
Varför bakåtvänt?
OM42753SE.book Page 53 Friday, August 12, 2016 10:56 AM

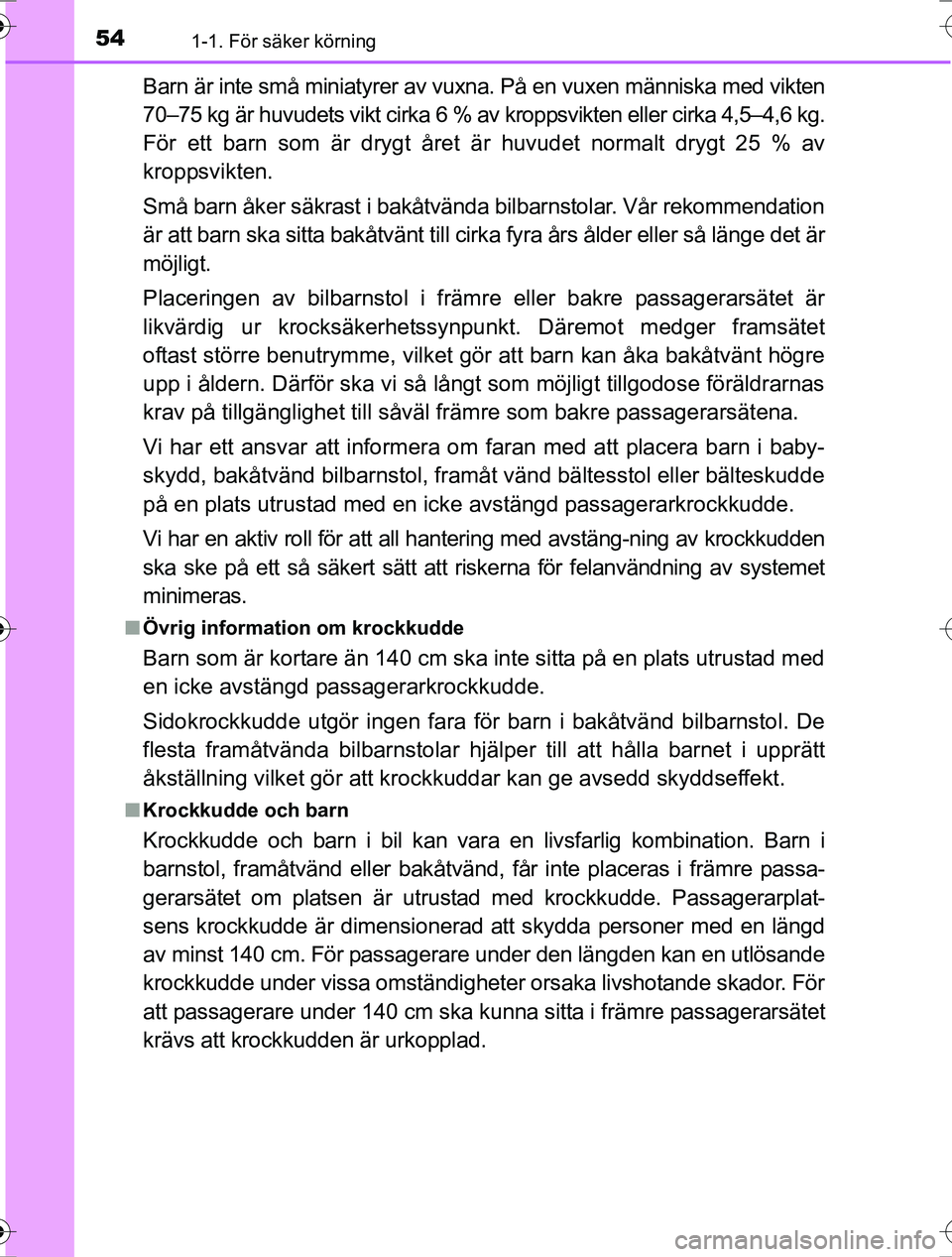

541-1. För säker körning
OM42753SE
Barn är inte små miniatyrer av vuxna. På en vuxen människa med vikten
70–75 kg är huvudets vikt cirka 6 % av kroppsvikten eller cirka 4,5–4,6 kg.
För ett barn som är drygt året är huvudet normalt drygt 25 % av
kroppsvikten.
Små barn åker säkrast i bakåtvända bilbarnstolar. Vår rekommendation
är att barn ska sitta bakåtvänt till cirka fyra års ålder eller så länge det är
möjligt.
Placeringen av bilbarnstol i främ re eller bakre passagerarsätet är
likvärdig ur krocksäkerhetssynpunkt. Däremot medger framsätet
oftast större benutrymme, vilket gör att barn kan åka bakåtvänt högre
upp i åldern. Därför ska vi så långt som möjligt tillgodose föräldrarnas
krav på tillgänglighet till såväl främre som bakre passagerarsätena.
Vi har ett ansvar att informera om faran med att placera barn i baby-
skydd, bakåtvänd bilbarnstol, framåt vänd bältesstol eller bälteskudde
på en plats utrustad med en icke avstängd passagerarkrockkudde.
Vi har en aktiv roll för att all hantering med avstäng-ning av krockkudden
ska ske på ett så säkert sätt att riskerna för felanvändning av systemet
minimeras.
n Övrig information om krockkudde
Barn som är kortare än 140 cm ska inte sitta på en plats utrustad med
en icke avstängd passagerarkrockkudde.
Sidokrockkudde utgör ingen fara för barn i bakåtvänd bilbarnstol. De
flesta framåtvända bilbarnstolar hj älper till att hålla barnet i upprätt
åkställning vilket gör att krockk uddar kan ge avsedd skyddseffekt.
nKrockkudde och barn
Krockkudde och barn i bil kan vara en livsfarlig kombination. Barn i
barnstol, framåtvänd eller bakåtvänd, får inte placeras i främre passa-
gerarsätet om platsen är utrustad med krockkudde. Passagerarplat-
sens krockkudde är dimensionerad att skydda personer med en längd
av minst 140 cm. För passagerare under den längden kan en utlösande
krockkudde under vissa omständigheter orsaka livshotande skador. För
att passagerare under 140 cm ska kunna sitta i främre passagerarsätet
krävs att krockkudden är ur kopplad.
OM42753SE.book Page 54 Friday, August 12, 2016 10:56 AM

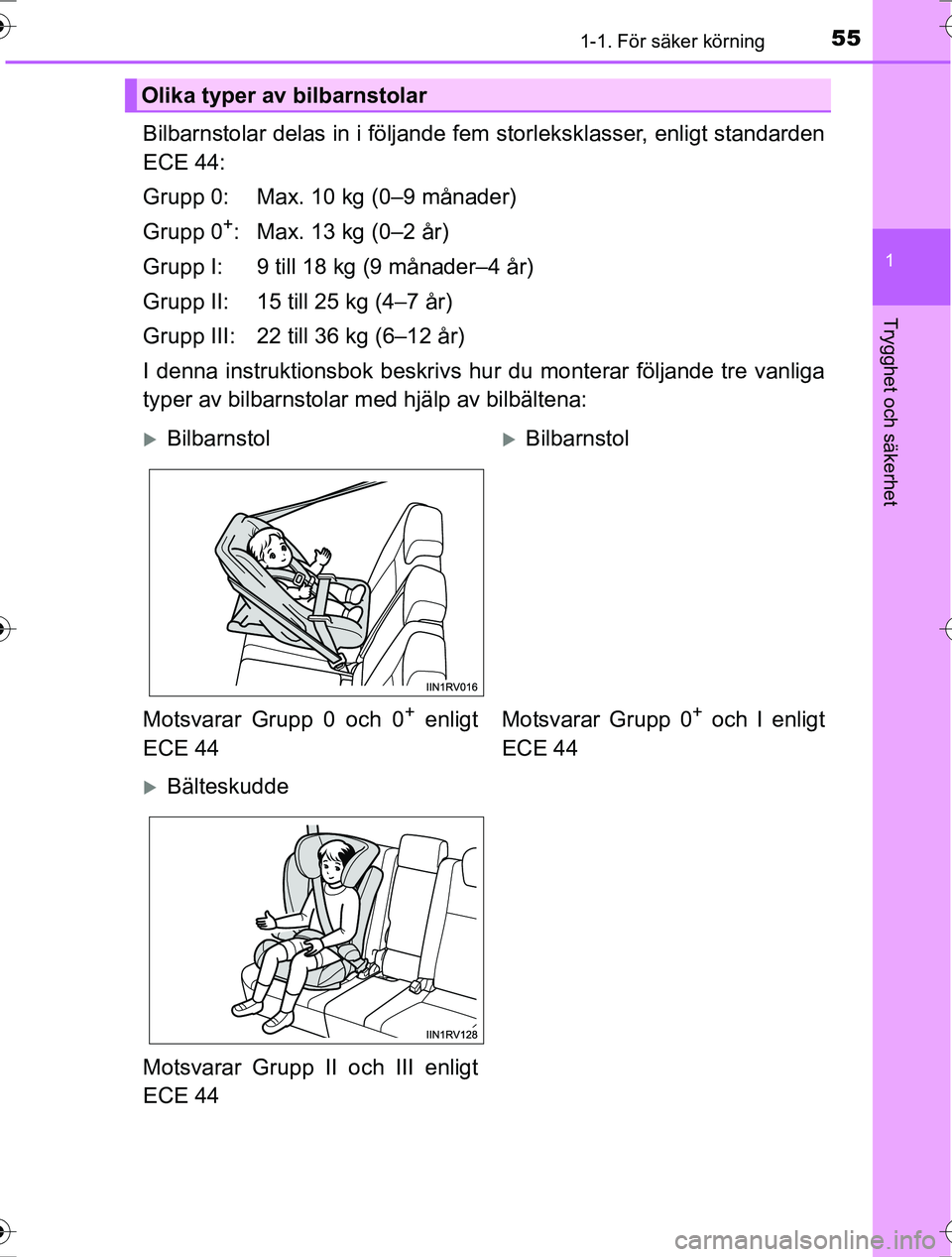

551-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Bilbarnstolar delas in i följande fem storleksklasser, enligt standarden
ECE 44:
Grupp 0: Max. 10 kg (0–9 månader)
Grupp 0
+: Max. 13 kg (0–2 år)
Grupp I: 9 till 18 kg (9 månader–4 år)
Grupp II: 15 till 25 kg (4–7 år)
Grupp III: 22 till 36 kg (6–12 år)
I denna instruktionsbok beskrivs hur du monterar följande tre vanliga
typer av bilbarnstolar med hjälp av bilbältena:
Olika typer av bilbarnstolar
BilbarnstolBilbarnstol
Motsvarar Grupp 0 och 0
+ enligt
ECE 44 Motsvarar Grupp 0+ och I enligt
ECE 44
Bälteskudde
Motsvarar Grupp II och III enligt
ECE 44
OM42753SE.book Page 55 Friday, August 12, 2016 10:56 AM

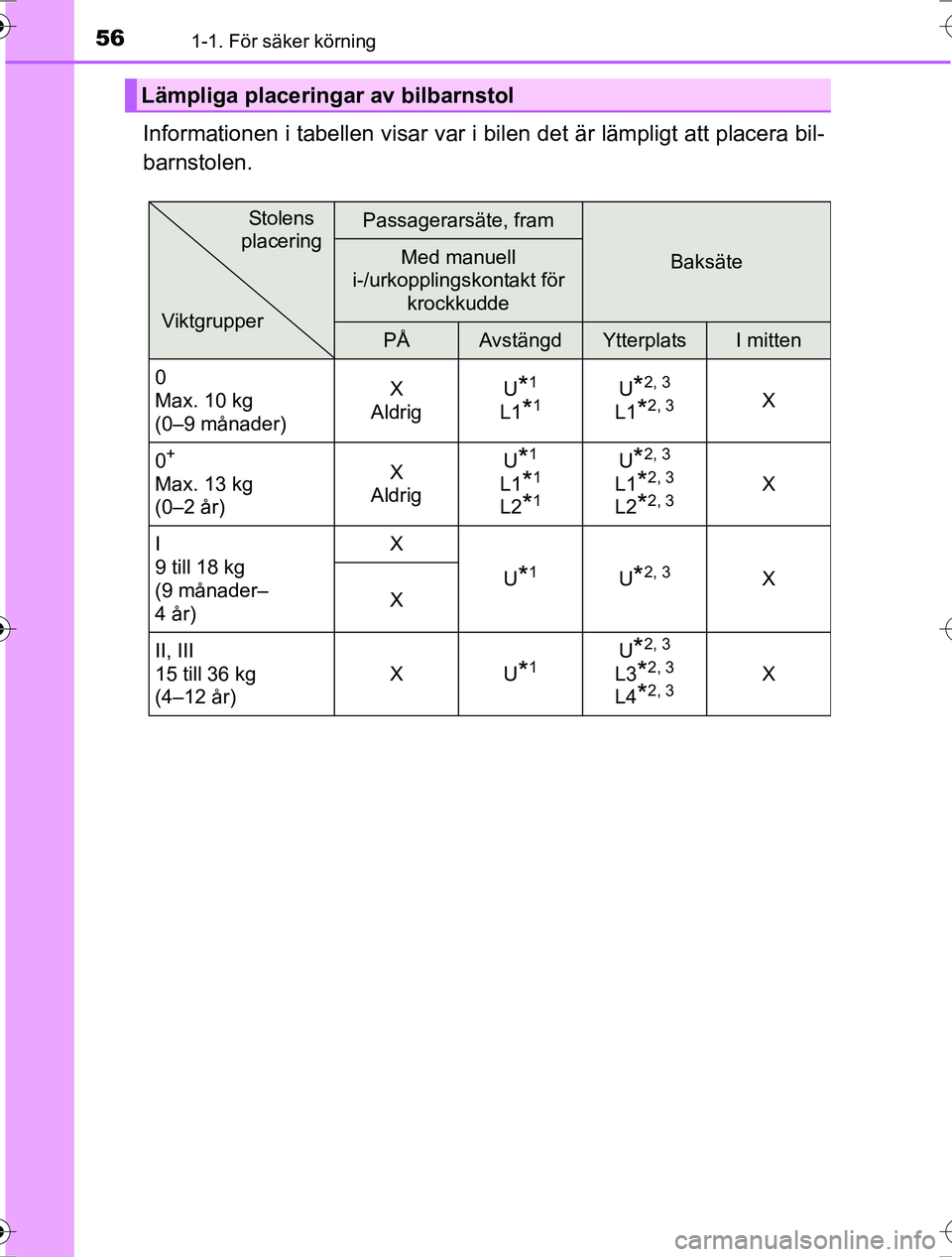

561-1. För säker körning
OM42753SE
Informationen i tabellen visar var i bilen det är lämpligt att placera bil-
barnstolen.
Lämpliga placeringar av bilbarnstol
Passagerarsäte, fram
BaksäteMed manuell
i-/urkopplingskontakt för
krockkudde
PÅAvstängdYtterplatsI mitten
0
Max. 10 kg
(0–9 månader) X
Aldrig U
*1
L1*1U*2, 3
L1*2, 3X
0
+
Max. 13 kg
(0–2 år) X
Aldrig U
*1
L1*1
L2*1
U*2, 3
L1*2, 3
L2*2, 3X
I
9 till 18 kg
(9 månader–
4 år) X
U
*1U*2, 3X
X
II, III
15 till 36 kg
(4–12 år) XU
*1U*2, 3
L3*2, 3
L4*2, 3X
ViktgrupperStolens
placering
OM42753SE.book Page 56 Friday, August 12, 2016 10:56 AM

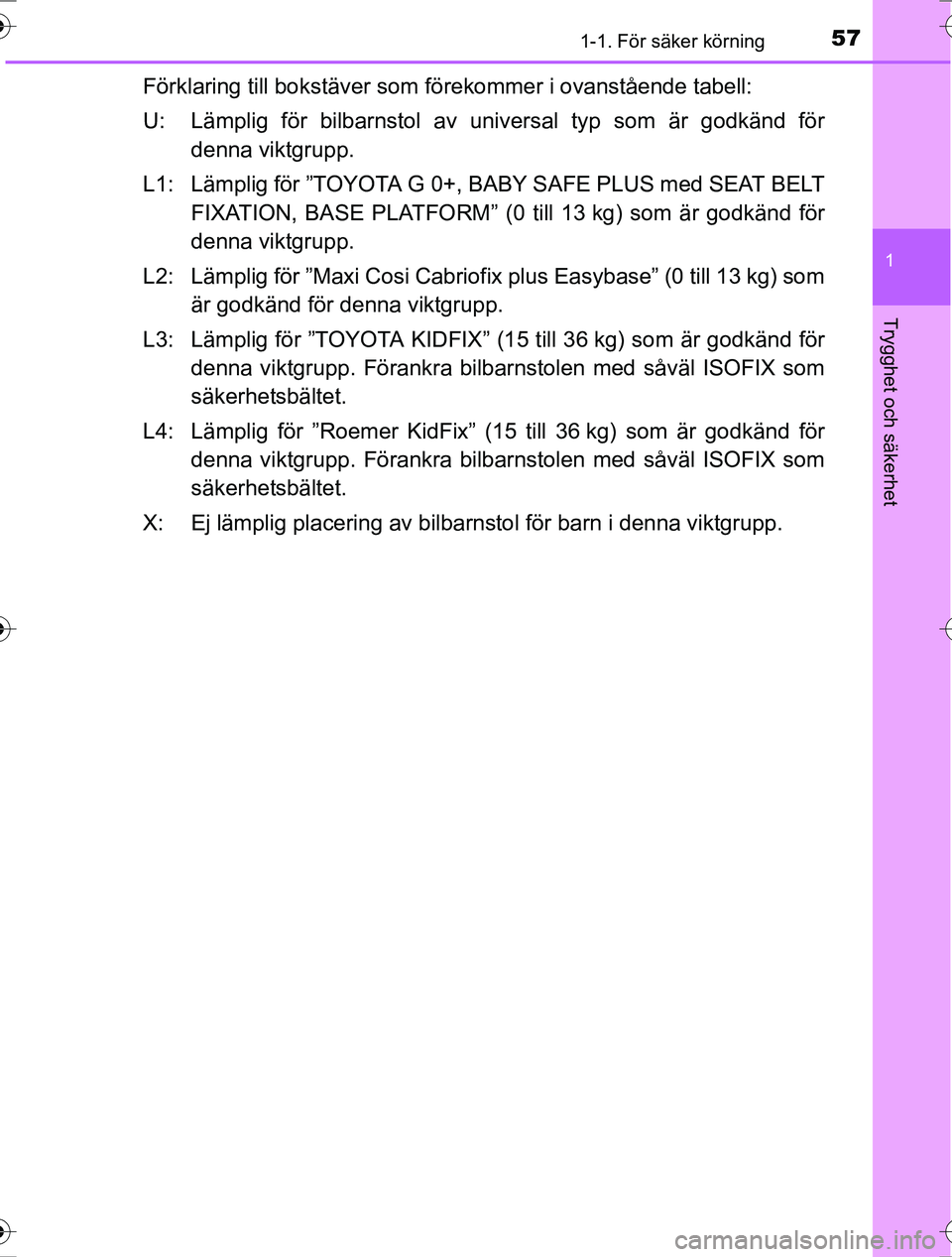

571-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Förklaring till bokstäver som förekommer i ovanstående tabell:
U: Lämplig för bilbarnstol av universal typ som är godkänd för denna viktgrupp.
L1: Lämplig för ”TOYOTA G 0+, BABY SAFE PLUS med SEAT BELT FIXATION, BASE PLATFORM” (0 till 13 kg) som är godkänd för
denna viktgrupp.
L2: Lämplig för ”Maxi Cosi Cabriofix plus Easybase” (0 till 13 kg) som är godkänd för denna viktgrupp.
L3: Lämplig för ”TOYOTA KIDFIX” (15 till 36 kg) som är godkänd för denna viktgrupp. Förankra bilb arnstolen med såväl ISOFIX som
säkerhetsbältet.
L4: Lämplig för ”Roemer KidFix” (15 till 36 kg) som är godkänd för denna viktgrupp. Förankra bilb arnstolen med såväl ISOFIX som
säkerhetsbältet.
X: Ej lämplig placering av bilbarnstol för barn i denna viktgrupp.
OM42753SE.book Page 57 Friday, August 12, 2016 10:56 AM

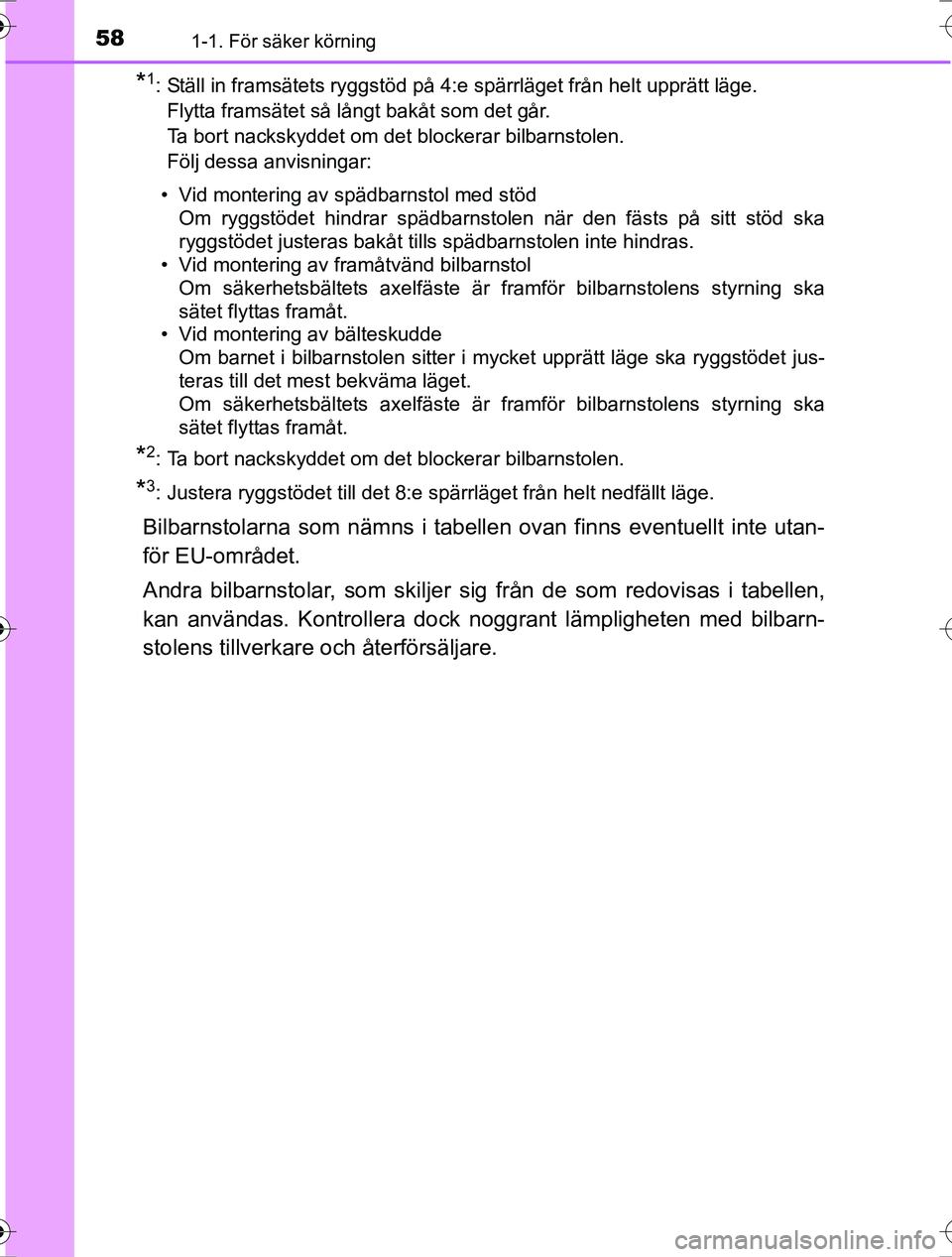

581-1. För säker körning
OM42753SE
*1: Ställ in framsätets ryggstöd på 4:e spärrläget från helt upprätt läge.Flytta framsätet så långt bakåt som det går.
Ta bort nackskyddet om det blockerar bilbarnstolen.
Följ dessa anvisningar:
• Vid montering av spädbarnstol med stöd Om ryggstödet hindrar spädbarnstolen när den fästs på sitt stöd ska
ryggstödet justeras bakåt tills spädbarnstolen inte hindras.
• Vid montering av framåtvänd bilbarnstol Om säkerhetsbältets axelfäste är framför bilbarnstolens styrning ska
sätet flyttas framåt.
• Vid montering av bälteskudde
Om barnet i bilbarnstolen sitter i mycket upprätt läge ska ryggstödet jus-
teras till det mest bekväma läget.
Om säkerhetsbältets axelfäste är framför bilbarnstolens styrning ska
sätet flyttas framåt.
*2: Ta bort nackskyddet om det blockerar bilbarnstolen.
*3: Justera ryggstödet till det 8:e spärrläget från helt nedfällt läge.
Bilbarnstolarna som nämns i tabellen ovan finns eventuellt inte utan-
för EU-området.
Andra bilbarnstolar, som skiljer si g från de som redovisas i tabellen,
kan användas. Kontrollera dock n oggrant lämpligheten med bilbarn-
stolens tillverkare och återförsäljare.
OM42753SE.book Page 58 Friday, August 12, 2016 10:56 AM

591-1. För säker körning
1
OM42753SE
Trygghet och säkerhet
Informationen i tabellen visar var i bilen det är lämpligt att placera bil-
barnstolen.
Lämpliga placeringar av bilbarnstol
(med ISOFIX-fäste)
ViktgrupperStorl ek s-klassFäste
Bilens ISOFIX -lägenRekommende-
rade bilbarnsto-
lar
Baksätets ytterplats
Babyskydd F
ISO/L1X—
G
ISO/L2X—
(1) X —
0
Max. 10 kg
(0–9 månader) E
ISO/R1IL*1”TOYOTA MINI”,
”TOYOTA MIDI”
(1) X —
0
+
Max. 13 kg
(0–2 år) E
ISO/R1IL*1
”TOYOTA MINI”,
”TOYOTA MIDI”
DISO/R2IL*1
CISO/R3IL*1
(1)
X —
I

9–18 kg
(9 månader–
4 år) D
ISO/R2IL*1
—
CISO/R3IL*1
BISO/F2IUF*1, 2, IL*1, 2
”TOYOTA MIDI”
B1ISO/F2XIUF*1, 2, IL*1, 2
AISO/F3IUF*1, 2, IL*1, 2
(1) X —
II, III
15 till 36 kg
(4–12 år) (1)
X —
OM42753SE.book Page 59 Friday, August 12, 2016 10:56 AM

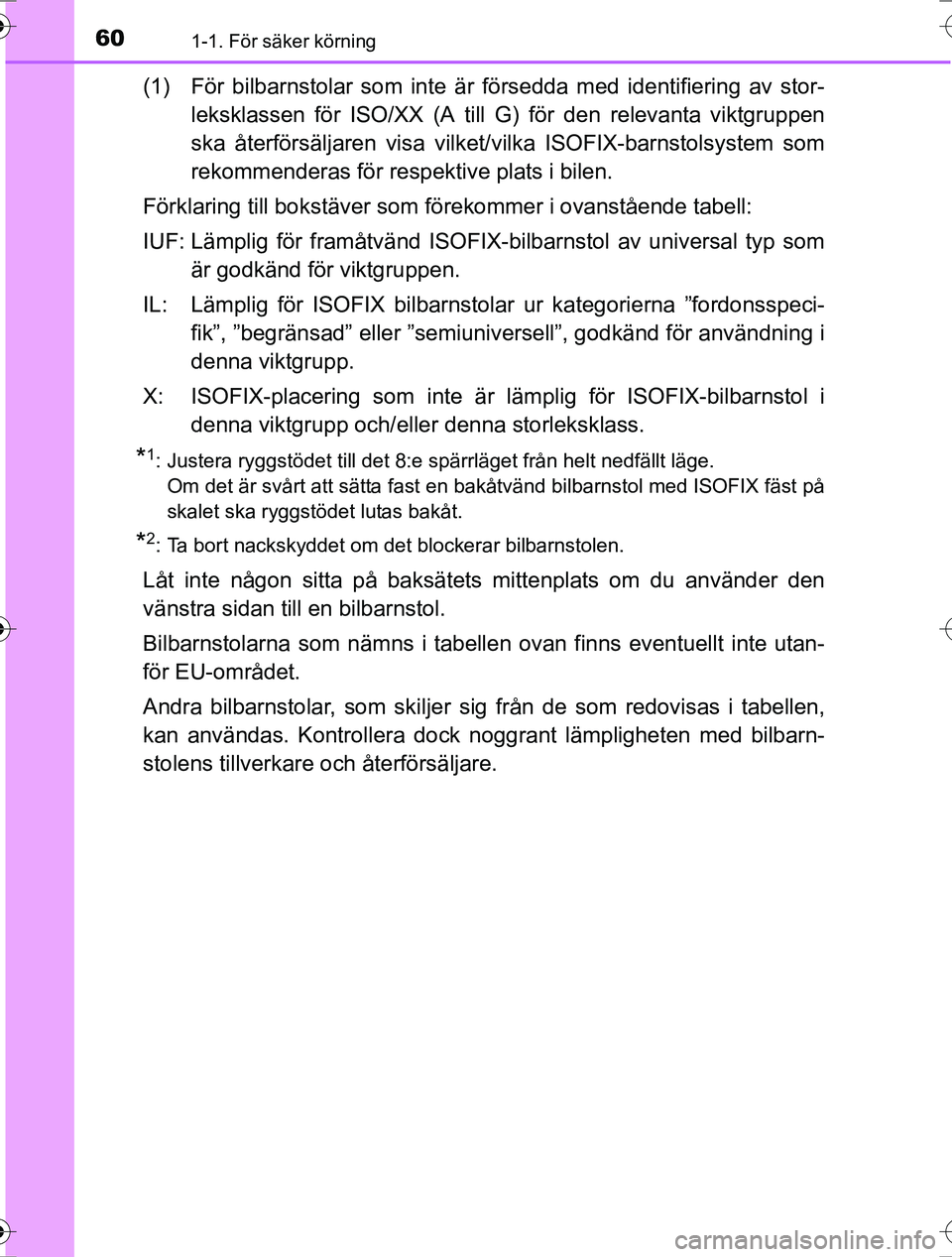

601-1. För säker körning
OM42753SE
(1) För bilbarnstolar som inte är försedda med identifiering av stor-leksklassen för ISO/XX (A till G) för den relevanta viktgruppen
ska återförsäljaren visa vilket/vilka ISOFIX-barnstolsystem som
rekommenderas för respektive plats i bilen.
Förklaring till bokstäver som fö rekommer i ovanstående tabell:
IUF: Lämplig för framåtvänd ISOFIX-b ilbarnstol av universal typ som
är godkänd för viktgruppen.
IL: Lämplig för ISOFIX bilbarnstolar ur kategorierna ”fordonsspeci- fik”, ”begränsad” eller ”semiuniversell”, godkänd för användning i
denna viktgrupp.
X: ISOFIX-placering som inte är lämplig för ISOFIX-bilbarnstol i
denna viktgrupp och/eller denna storleksklass.
*1: Justera ryggstödet till det 8:e spärrläget från helt nedfällt läge. Om det är svårt att sätta fast en bakåtvänd bilbarnstol med ISOFIX fäst på
skalet ska ryggstödet lutas bakåt.
*2: Ta bort nackskyddet om det blockerar bilbarnstolen.
Låt inte någon sitta på baksätet s mittenplats om du använder den
vänstra sidan till en bilbarnstol.
Bilbarnstolarna som nämns i tabellen ovan finns eventuellt inte utan-
för EU-området.
Andra bilbarnstolar, som skiljer si g från de som redovisas i tabellen,
kan användas. Kontrollera dock n oggrant lämpligheten med bilbarn-
stolens tillverkare och återförsäljare.
OM42753SE.book Page 60 Friday, August 12, 2016 10:56 AM
