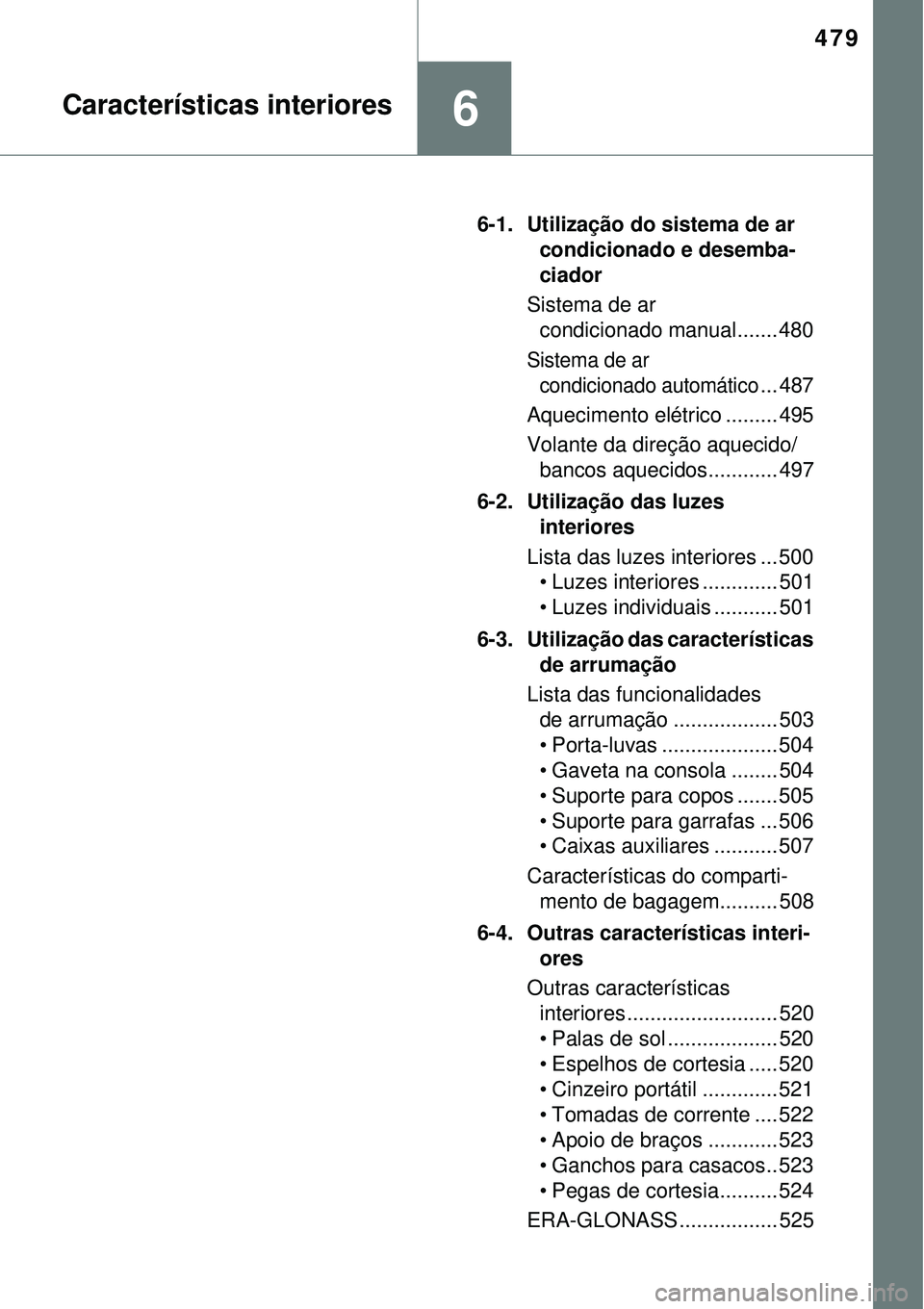

TOYOTA RAV4 2017 Manual de utilização (in Portuguese)

479
6Características interiores
6-1. Utilização do sistema de ar
condicionado e desemba-
ciador
Sistema de ar
condicionado manual....... 480
Sistema de ar
condicionado automático
... 487
Aquecimento elétrico ......... 495
Volante da direção aquecido/
bancos aquecidos............ 497
6-2. Utilização das luzes
interiores
Lista das luzes interiores ... 500
• Luzes interiores ............. 501
• Luzes individuais ........... 501
6-3. Utilização das características
de arrumação
Lista das funcionalidades
de arrumação .................. 503
• Porta-luvas .................... 504
• Gaveta na consola ........ 504
• Suporte para copos ....... 505
• Suporte para garrafas ... 506
• Caixas auxiliares ........... 507
Características do comparti-
mento de bagagem.......... 508
6-4. Outras características interi-
ores
Outras características
interiores .......................... 520
• Palas de sol ................... 520
• Espelhos de cortesia ..... 520
• Cinzeiro portátil ............. 521
• Tomadas de corrente .... 522
• Apoio de braços ............ 523
• Ganchos para casacos.. 523
• Pegas de cortesia.......... 524
ERA-GLONASS ................. 525

4806-1. Utilização do sistema de ar condicionado e desembaciador

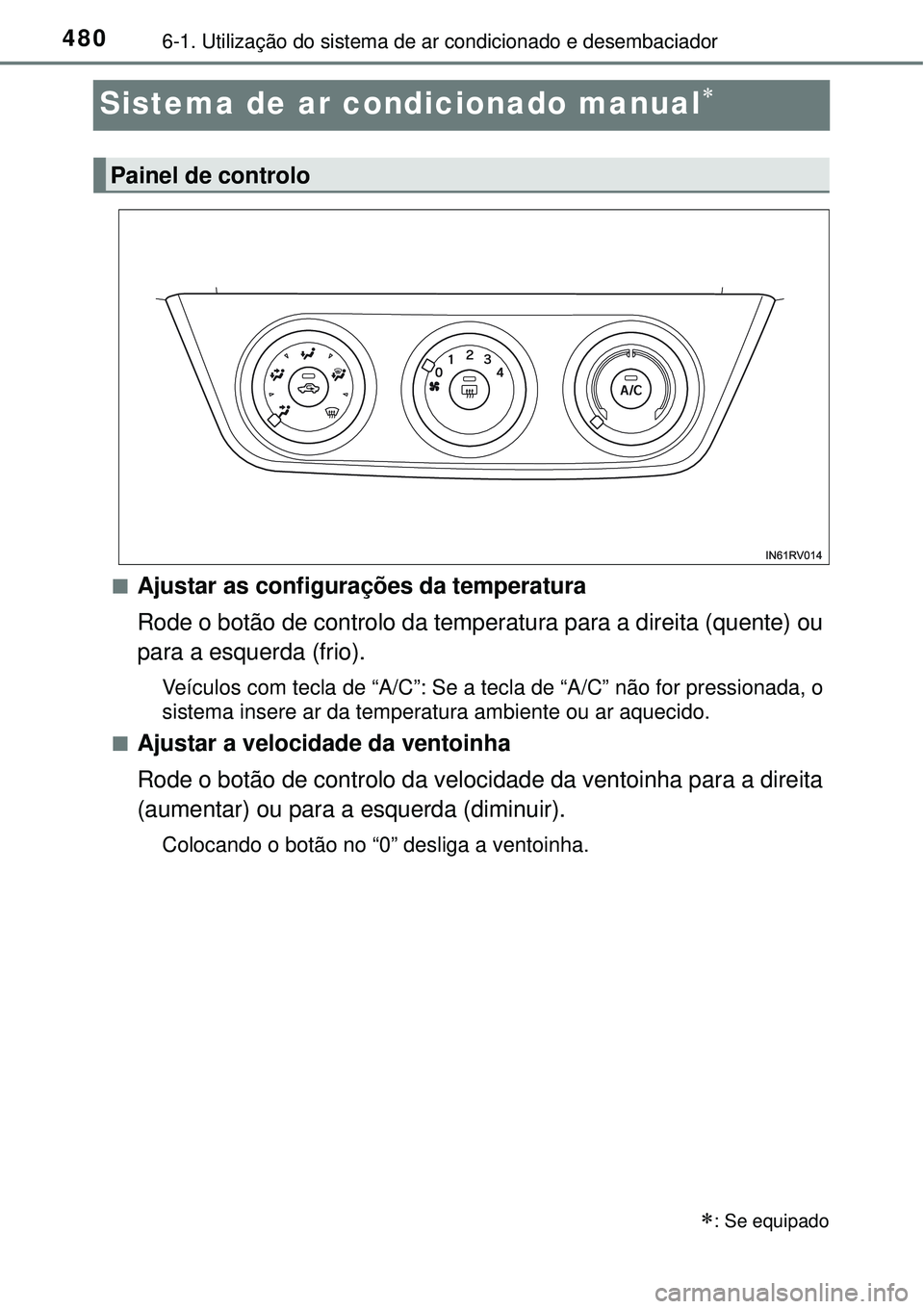

Sistema de ar condicionado manual
nAjustar as configurações da temperatura
Rode o botão de controlo da temperatura para a direita (quente) ou
para a esquerda (frio).
Veículos com tecla de “A/C”: Se a tecla de “A/C” não for pressionada, o
sistema insere ar da temperatura ambiente ou ar aquecido.
n
Ajustar a velocidade da ventoinha
Rode o botão de controlo da velocidade da ventoinha para a direita
(aumentar) ou para a esquerda (diminuir).
Colocando o botão no “0” desliga a ventoinha.
: Se equipado
Painel de controlo

4816-1. Utilização do sistema de ar condicionado e desembaciador
6
Características interiores

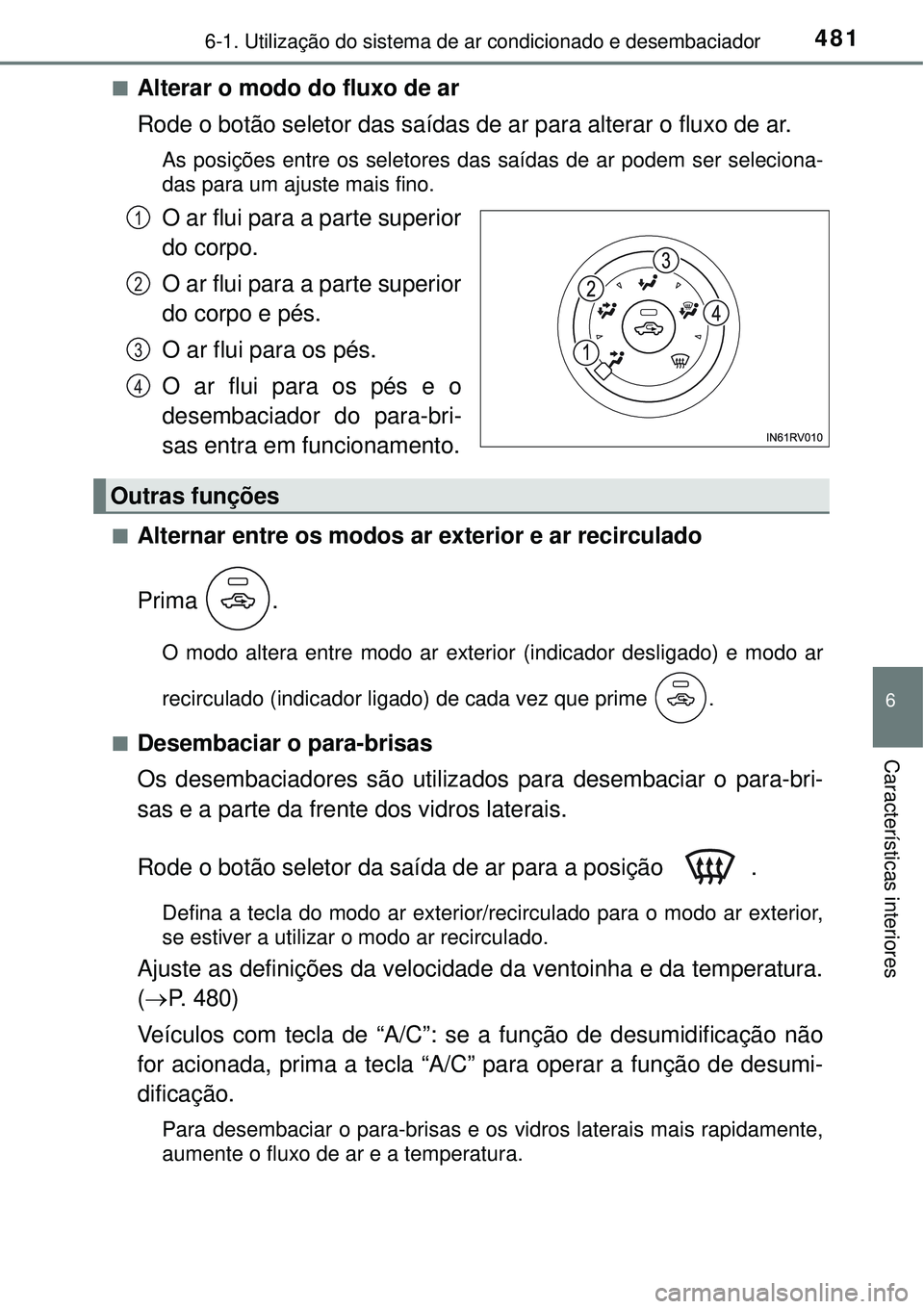

nAlterar o modo do fluxo de ar
Rode o botão seletor das saídas de ar para alterar o fluxo de ar.
As posições entre os seletores das saídas de ar podem ser seleciona-
das para um ajuste mais fino.
O ar flui para a parte superior
do corpo.
O ar flui para a parte superior
do corpo e pés.
O ar flui para os pés.
O ar flui para os pés e o
desembaciador do para-bri-
sas entra em funcionamento.
nAlternar entre os modos ar exterior e ar recirculado
Prima .
O modo altera entre modo ar exterior (indicador desligado) e modo ar
recirculado (indicador ligado) de cada vez que prime .
n
Desembaciar o para-brisas
Os desembaciadores são utilizados para desembaciar o para-bri-
sas e a parte da frente dos vidros laterais.
Rode o botão seletor da saída de ar para a posição .
Defina a tecla do modo ar exterior/recirculado para o modo ar exterior,
se estiver a utilizar o modo ar recirculado.
Ajuste as definições da velocidade da ventoinha e da temperatura.
(P. 480)
Veículos com tecla de “A/C”: se a função de desumidificação não
for acionada, prima a tecla “A/C” para operar a função de desumi-
dificação.
Para desembaciar o para-brisas e os vidros laterais mais rapidamente,
aumente o fluxo de ar e a temperatura.
1
2
3
4
Outras funções

4826-1. Utilização do sistema de ar condicionado e desembaciador

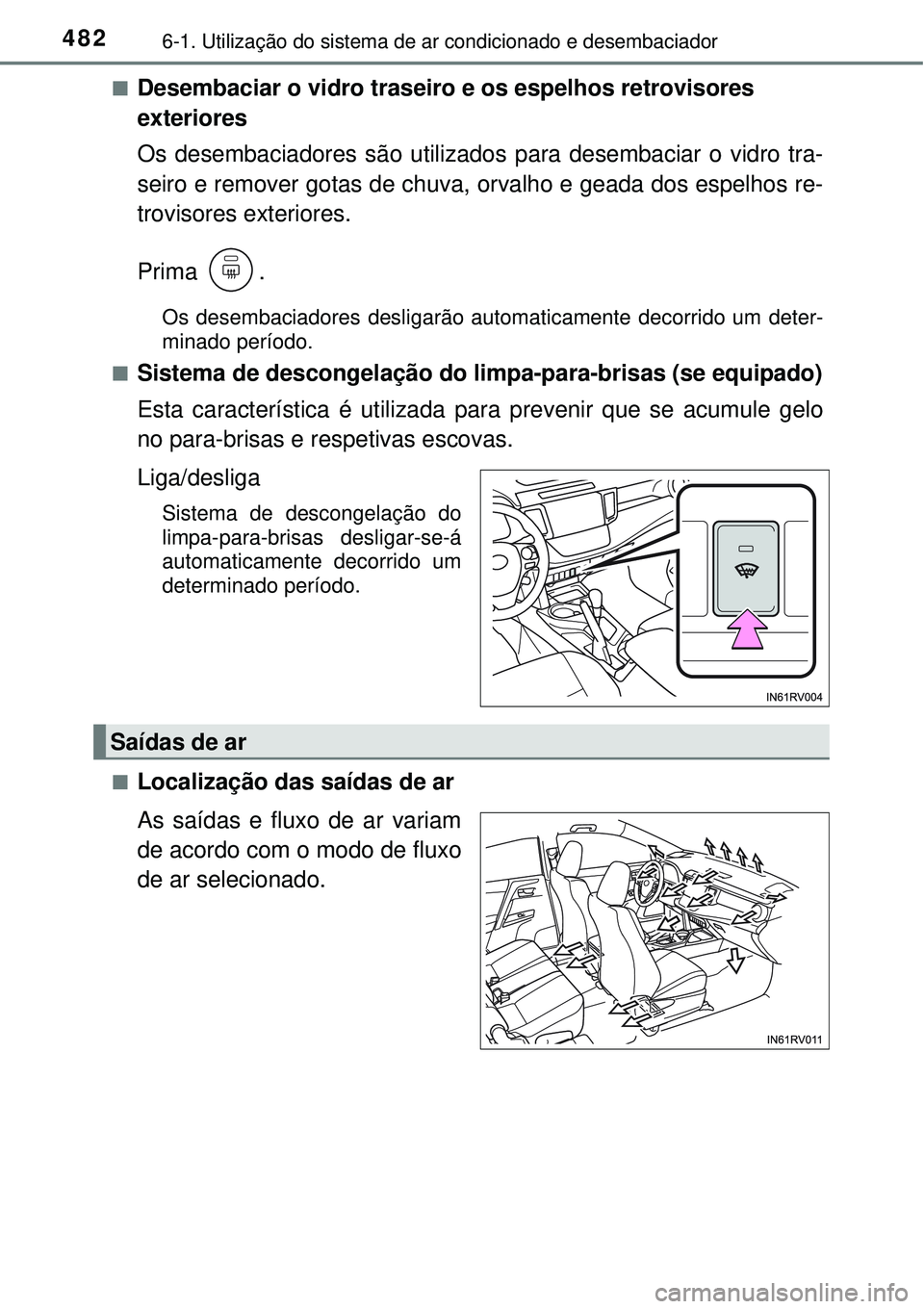

nDesembaciar o vidro traseiro e os espelhos retrovisores
exteriores
Os desembaciadores são utilizados para desembaciar o vidro tra-
seiro e remover gotas de chuva, orvalho e geada dos espelhos re-
trovisores exteriores.
Prima .
Os desembaciadores desligarão automaticamente decorrido um deter-
minado período.
n
Sistema de descongelação do limpa-para-brisas (se equipado)
Esta característica é utilizada para prevenir que se acumule gelo
no para-brisas e respetivas escovas.
Liga/desliga
Sistema de descongelação do
limpa-para-brisas desligar-se-á
automaticamente decorrido um
determinado período.
n
Localização das saídas de ar
As saídas e fluxo de ar variam
de acordo com o modo de fluxo
de ar selecionado.
Saídas de ar

4836-1. Utilização do sistema de ar condicionado e desembaciador
6
Características interiores

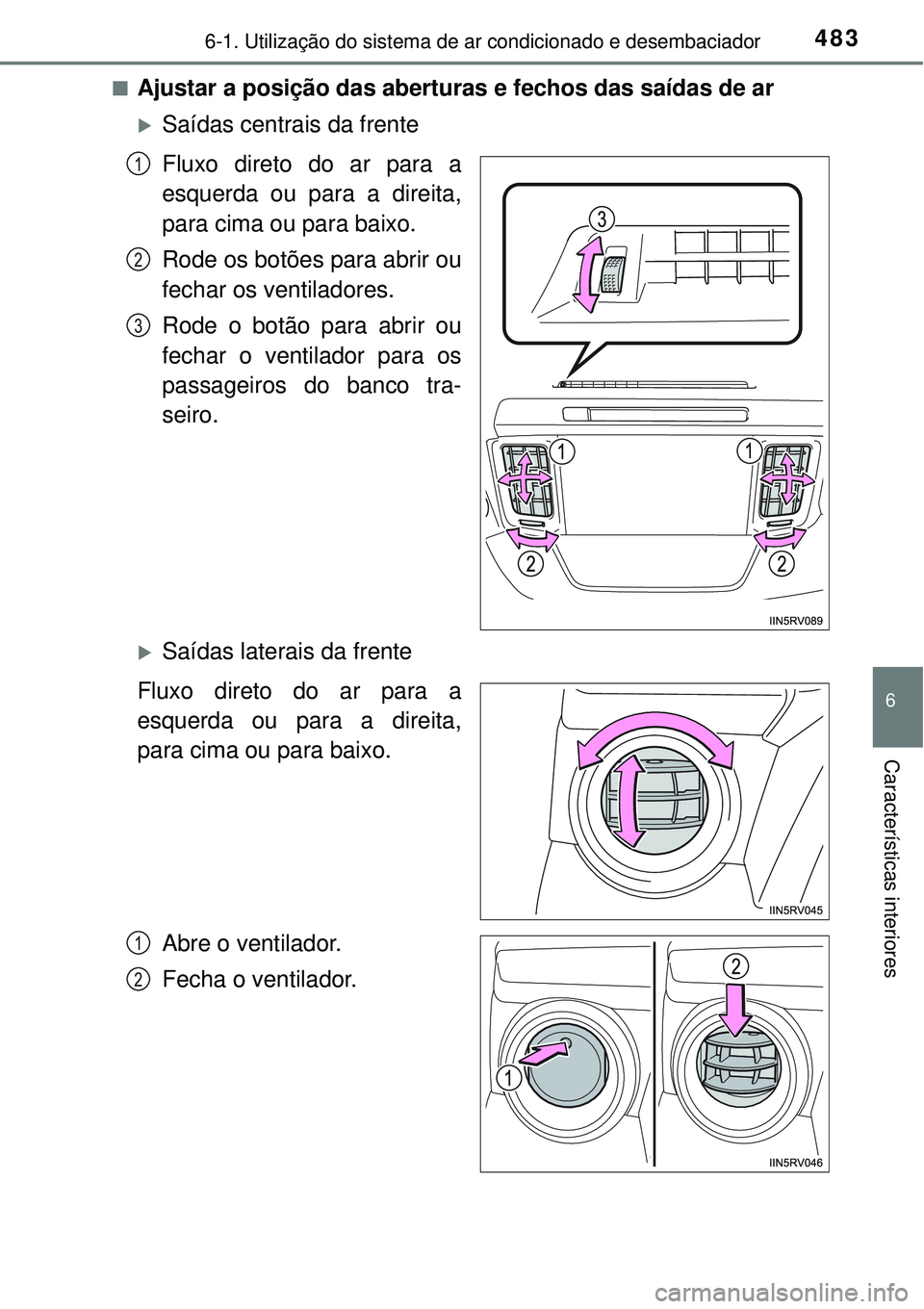

nAjustar a posição das aberturas e fechos das saídas de ar
Saídas centrais da frente
Fluxo direto do ar para a
esquerda ou para a direita,
para cima ou para baixo.
Rode os botões para abrir ou
fechar os ventiladores.
Rode o botão para abrir ou
fechar o ventilador para os
passageiros do banco tra-
seiro.
Saídas laterais da frente
Fluxo direto do ar para a
esquerda ou para a direita,
para cima ou para baixo.
Abre o ventilador.
Fecha o ventilador.
1
2
3
1
2

4846-1. Utilização do sistema de ar condicionado e desembaciador

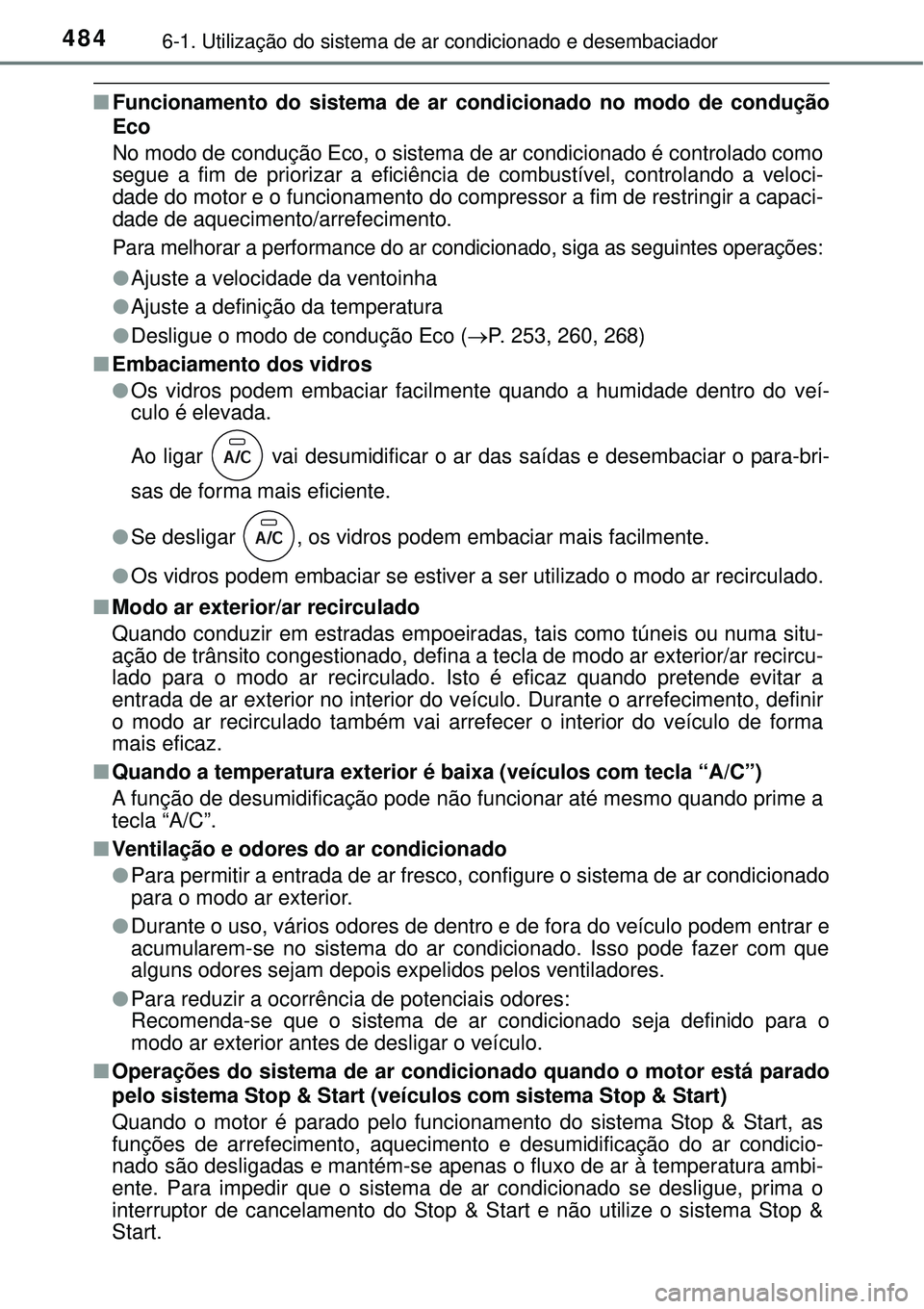

nFuncionamento do sistema de ar condicionado no modo de condução
Eco
No modo de condução Eco, o sistema de ar condicionado é controlado como
segue a fim de priorizar a eficiência de combustível, controlando a veloci-
dade do motor e o funcionamento do compressor a fim de restringir a capaci-
dade de aquecimento/arrefecimento.
Para melhorar a performance do ar condicionado, siga as seguintes operações:
lAjuste a velocidade da ventoinha
lAjuste a definição da temperatura
lDesligue o modo de condução Eco (P. 253, 260, 268)
nEmbaciamento dos vidros
lOs vidros podem embaciar facilmente quando a humidade dentro do veí-
culo é elevada.
Ao ligar vai desumidificar o ar das saídas e desembaciar o para-bri-
sas de forma mais eficiente.
lSe desligar , os vidros podem embaciar mais facilmente.
lOs vidros podem embaciar se estiver a ser utilizado o modo ar recirculado.
nModo ar exterior/ar recirculado
Quando conduzir em estradas empoeiradas, tais como túneis ou numa situ-
ação de trânsito congestionado, defina a tecla de modo ar exterior/ar recircu-
lado para o modo ar recirculado. Isto é eficaz quando pretende evitar a
entrada de ar exterior no interior do veículo. Durante o arrefecimento, definir
o modo ar recirculado também vai arrefecer o interior do veículo de forma
mais eficaz.
nQuando a temperatura exterior é baixa (veículos com tecla “A/C”)
A função de desumidificação pode não funcionar até mesmo quando prime a
tecla “A/C”.
nVentilação e odores do ar condicionado
lPara permitir a entrada de ar fresco, configure o sistema de ar condicionado
para o modo ar exterior.
lDurante o uso, vários odores de dentro e de fora do veículo podem entrar e
acumularem-se no sistema do ar condicionado. Isso pode fazer com que
alguns odores sejam depois expelidos pelos ventiladores.
lPara reduzir a ocorrência de potenciais odores:
Recomenda-se que o sistema de ar condicionado seja definido para o
modo ar exterior antes de desligar o veículo.
nOperações do sistema de ar condicionado quando o motor está parado
pelo sistema Stop & Start (veículos com sistema Stop & Start)
Quando o motor é parado pelo funcionamento do sistema Stop & Start, as
funções de arrefecimento, aquecimento e desumidificação do ar condicio-
nado são desligadas e mantém-se apenas o fluxo de ar à temperatura ambi-
ente. Para impedir que o sistema de ar condicionado se desligue, prima o
interruptor de cancelamento do Stop & Start e não utilize o sistema Stop &
Start.

4856-1. Utilização do sistema de ar condicionado e desembaciador
6
Características interiores

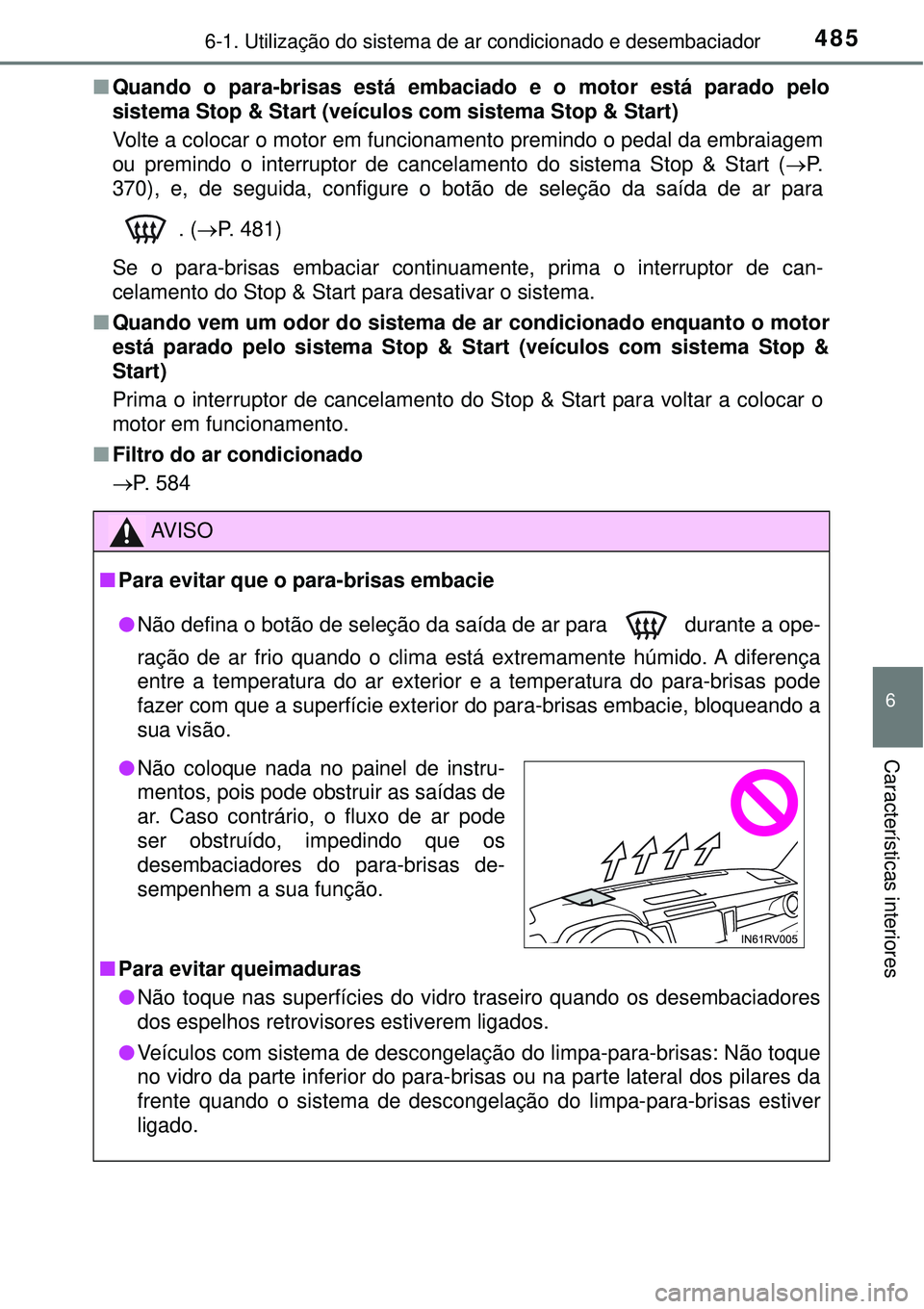

nQuando o para-brisas está embaciado e o motor está parado pelo
sistema Stop & Start (veículos com sistema Stop & Start)
Volte a colocar o motor em funcionamento premindo o pedal da embraiagem
ou premindo o interruptor de cancelamento do sistema Stop & Start (P.
370), e, de seguida, configure o botão de seleção da saída de ar para
. (P. 481)
Se o para-brisas embaciar continuamente, prima o interruptor de can-
celamento do Stop & Start para desativar o sistema.
nQuando vem um odor do sistema de ar condicionado enquanto o motor
está parado pelo sistema Stop & Start (veículos com sistema Stop &
Start)
Prima o interruptor de cancelamento do Stop & Start para voltar a colocar o
motor em funcionamento.
nFiltro do ar condicionado
P. 584
AV I S O
nPara evitar que o para-brisas embacie
lNão defina o botão de seleção da saída de ar para durante a ope-
ração de ar frio quando o clima está extremamente húmido. A diferença
entre a temperatura do ar exterior e a temperatura do para-brisas pode
fazer com que a superfície exterior do para-brisas embacie, bloqueando a
sua visão.
nPara evitar queimaduras
lNão toque nas superfícies do vidro traseiro quando os desembaciadores
dos espelhos retrovisores estiverem ligados.
lVeículos com sistema de descongelação do limpa-para-brisas: Não toque
no vidro da parte inferior do para-brisas ou na parte lateral dos pilares da
frente quando o sistema de descongelação do limpa-para-brisas estiver
ligado.
lNão coloque nada no painel de instru-
mentos, pois pode obstruir as saídas de
ar. Caso contrário, o fluxo de ar pode
ser obstruído, impedindo que os
desembaciadores do para-brisas de-
sempenhem a sua função.

4866-1. Utilização do sistema de ar condicionado e desembaciador

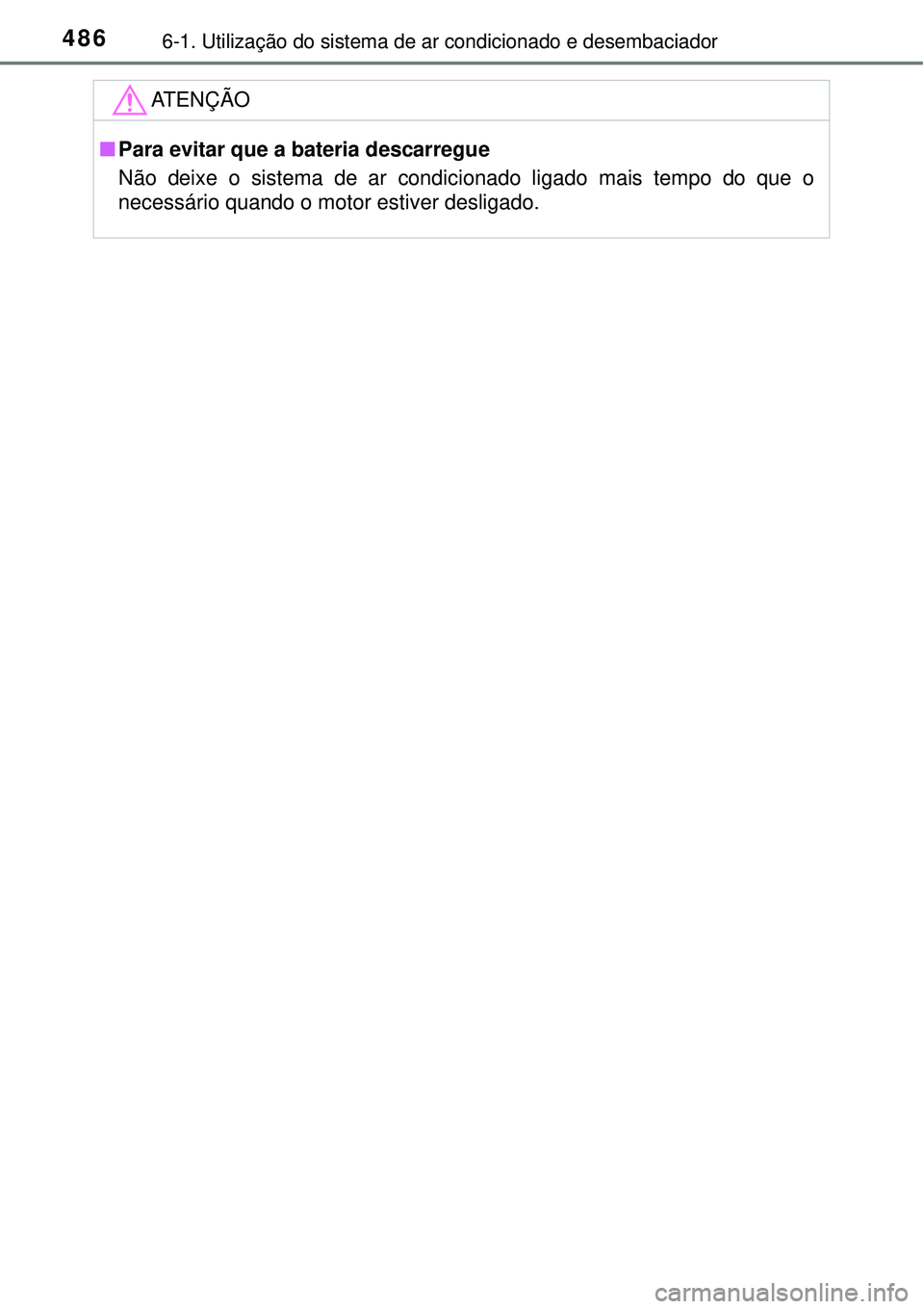

ATENÇÃO
nPara evitar que a bateria descarregue
Não deixe o sistema de ar condicionado ligado mais tempo do que o
necessário quando o motor estiver desligado.

487
6
6-1. Utilização do sistema de ar condicionado e desembaciador
Características interiores

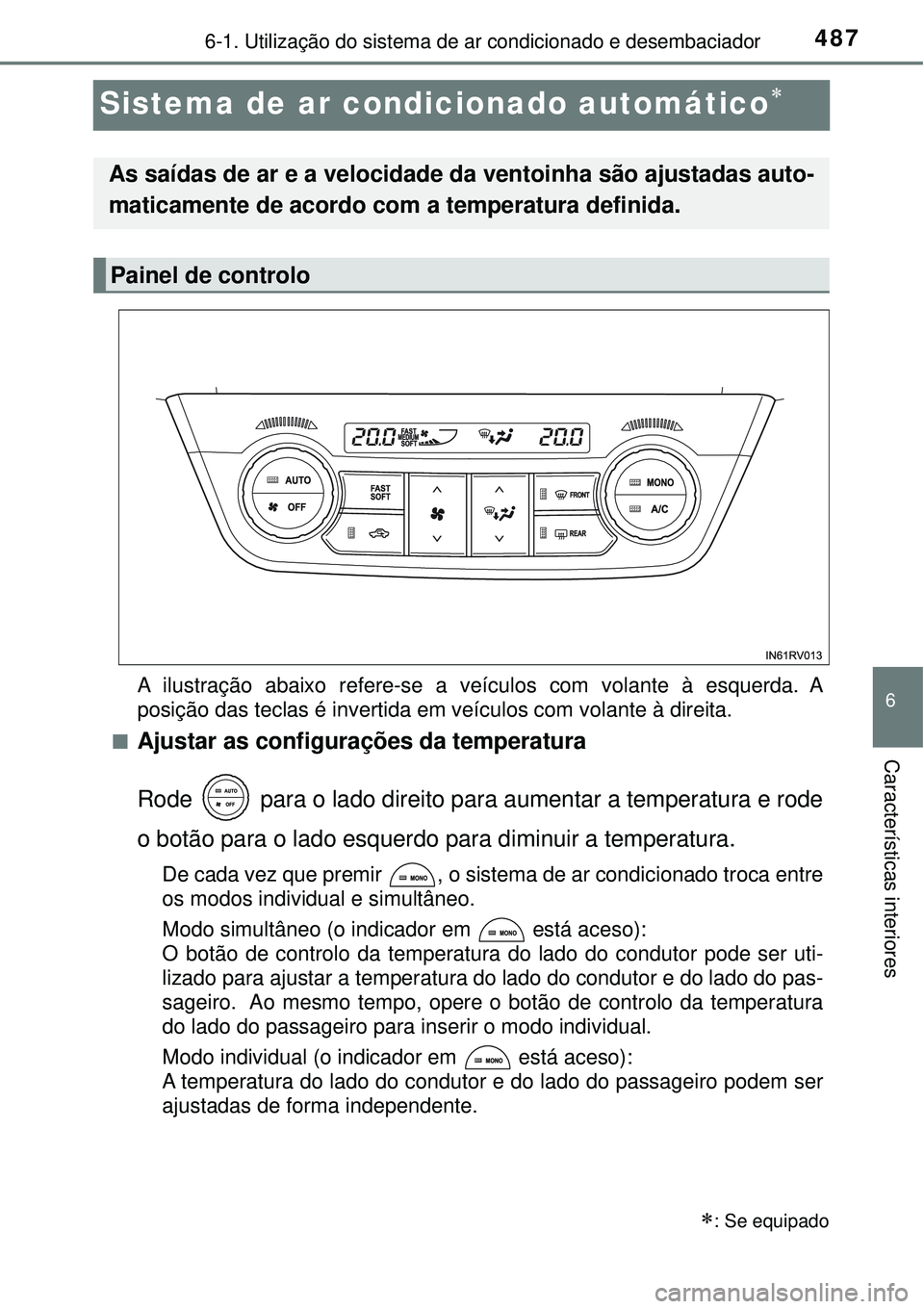

Sistema de ar condicionado automático
A ilustração abaixo refere-se a veículos com volante à esquerda. A
posição das teclas é invertida em veículos com volante à direita.
n
Ajustar as configurações da temperatura
Rode para o lado direito para aumentar a temperatura e rode
o botão para o lado esquerdo para diminuir a temperatura.
De cada vez que premir , o sistema de ar condicionado troca entre
os modos individual e simultâneo.
Modo simultâneo (o indicador em está aceso):
O botão de controlo da temperatura do lado do condutor pode ser uti-
lizado para ajustar a temperatura do lado do condutor e do lado do pas-
sageiro. Ao mesmo tempo, opere o botão de controlo da temperatura
do lado do passageiro para inserir o modo individual.
Modo individual (o indicador em está aceso):
A temperatura do lado do condutor e do lado do passageiro podem ser
ajustadas de forma independente.
: Se equipado
As saídas de ar e a velocidade da ventoinha são ajustadas auto-
maticamente de acordo com a temperatura definida.
Painel de controlo

4886-1. Utilização do sistema de ar condicionado e desembaciador

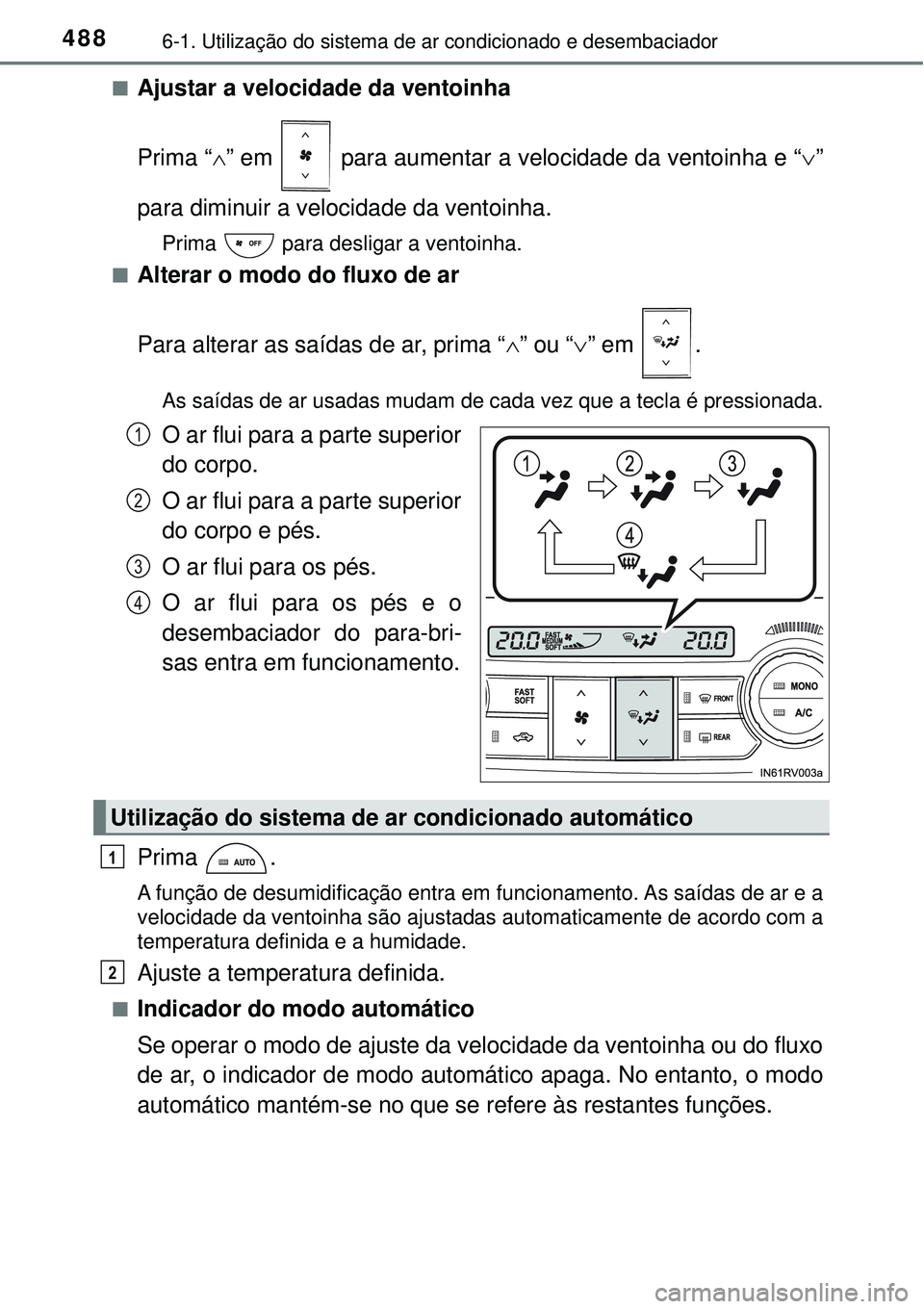

nAjustar a velocidade da ventoinha
Prima “” em para aumentar a velocidade da ventoinha e “”
para diminuir a velocidade da ventoinha.
Prima para desligar a ventoinha.
n
Alterar o modo do fluxo de ar
Para alterar as saídas de ar, prima “” ou “” em .
As saídas de ar usadas mudam de cada vez que a tecla é pressionada.
O ar flui para a parte superior
do corpo.
O ar flui para a parte superior
do corpo e pés.
O ar flui para os pés.
O ar flui para os pés e o
desembaciador do para-bri-
sas entra em funcionamento.
Prima .
A função de desumidificação entra em funcionamento. As saídas de ar e a
velocidade da ventoinha são ajustadas automaticamente de acordo com a
temperatura definida e a humidade.
Ajuste a temperatura definida.
nIndicador do modo automático
Se operar o modo de ajuste da velocidade da ventoinha ou do fluxo
de ar, o indicador de modo automático apaga. No entanto, o modo
automático mantém-se no que se refere às restantes funções.
1
2
3
4
Utilização do sistema de ar condicionado automático
1
2
