TOYOTA RAV4 2017 Manuale duso (in Italian)

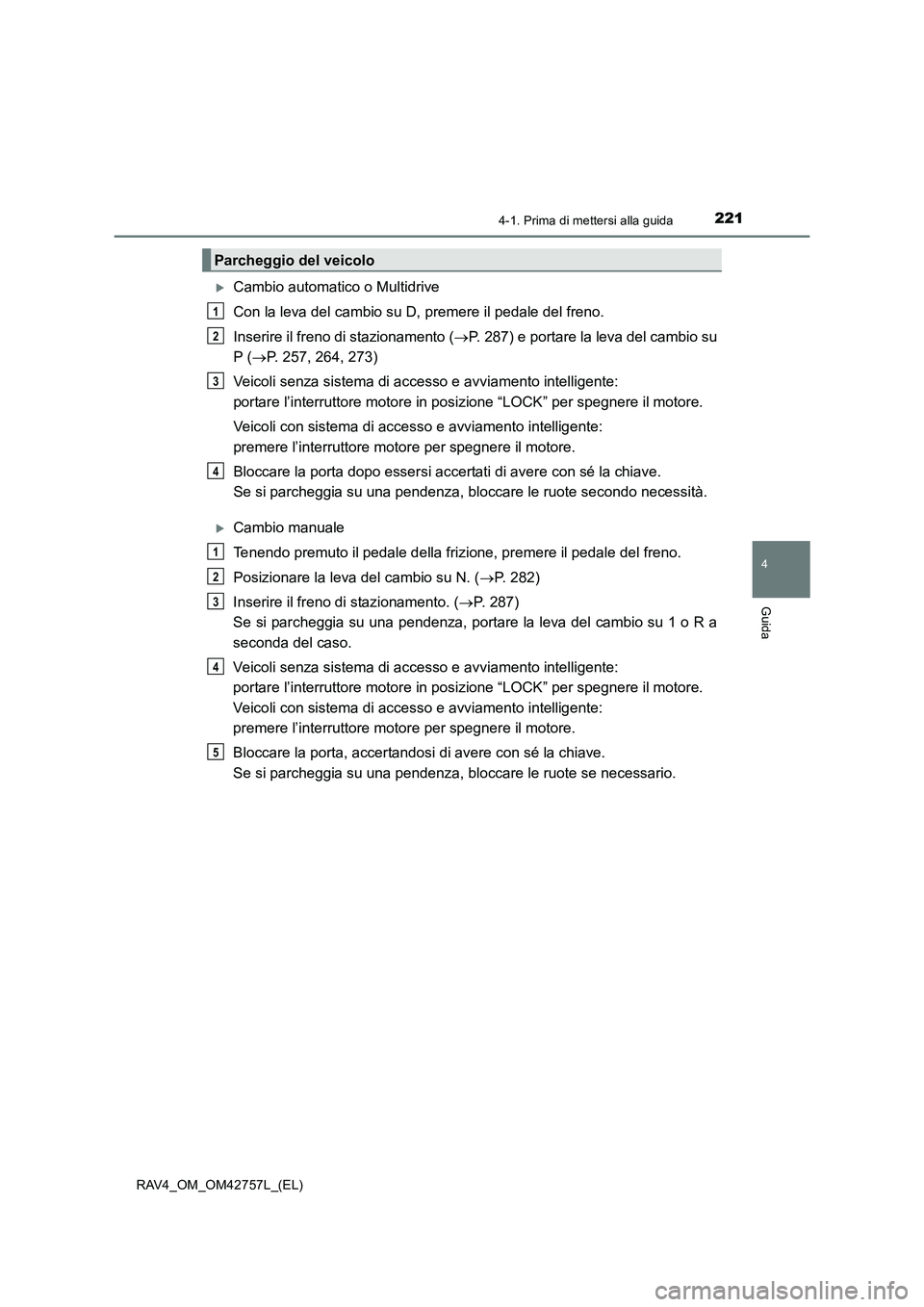

2214-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42757L_(EL)
XCambio automatico o Multidrive
Con la leva del cambio su D, premere il pedale del freno.
Inserire il freno di stazionamento (→P. 287) e portare la leva del cambio su
P ( →P. 257, 264, 273)
Veicoli senza sistema di accesso e avviamento intelligente:
portare l’interruttore motore in posizione “LOCK” per spegnere il motore.
Veicoli con sistema di accesso e avviamento intelligente:
premere l’interruttore motore per spegnere il motore.
Bloccare la porta dopo essersi accertati di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare le ruote secondo necessità.
XCambio manuale
Tenendo premuto il pedale della friz ione, premere il pedale del freno.
Posizionare la leva del cambio su N. ( →P. 282)
Inserire il freno di stazionamento. ( →P. 287)
Se si parcheggia su una pendenza, portare la leva del cambio su 1 o R a
seconda del caso.
Veicoli senza sistema di accesso e avviamento intelligente:
portare l’interruttore motore in posizione “LOCK” per spegnere il motore.
Veicoli con sistema di accesso e avviamento intelligente:
premere l’interruttore motore per spegnere il motore.
Bloccare la porta, accertandosi di avere con sé la chiave.
Se si parcheggia su una pendenza, bloccare le ruote se necessario.
Parcheggio del veicolo
1
2
3
4
1
2
3
4
5

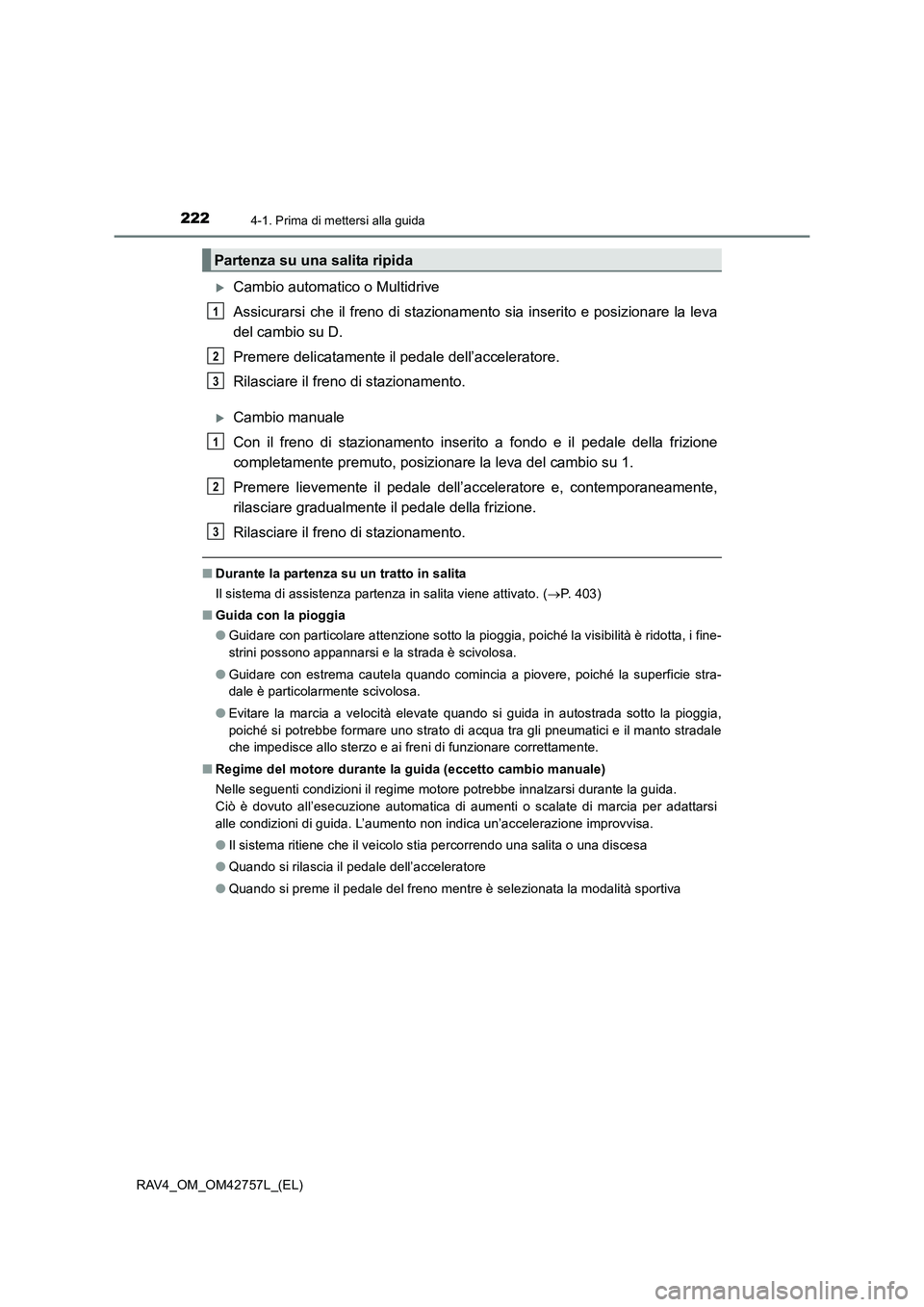

2224-1. Prima di mettersi alla guida
RAV4_OM_OM42757L_(EL)
XCambio automatico o Multidrive
Assicurarsi che il freno di stazionamento sia inserito e posizionare la leva
del cambio su D.
Premere delicatamente il pedale dell’acceleratore.
Rilasciare il freno di stazionamento.
XCambio manuale
Con il freno di stazionamento inserito a fondo e il pedale della frizione
completamente premuto, posizionare la leva del cambio su 1.
Premere lievemente il pedale dell’acceleratore e, contemporaneamente,
rilasciare gradualmente il pedale della frizione.
Rilasciare il freno di stazionamento.
■ Durante la partenza su un tratto in salita
Il sistema di assistenza partenza in salita viene attivato. ( →P. 403)
■ Guida con la pioggia
●Guidare con particolare attenzione sotto la pioggia, poiché la visibilità è ridotta, i fine-
strini possono appannarsi e la strada è scivolosa.
● Guidare con estrema cautela quando comincia a piovere, poiché la superficie stra-
dale è particolarmente scivolosa.
● Evitare la marcia a velocità elevate quando si guida in autostrada sotto la pioggia,
poiché si potrebbe formare uno strato di acqua tra gli pneumatici e il manto stradale
che impedisce allo sterzo e ai freni di funzionare correttamente.
■ Regime del motore durante la guida (eccetto cambio manuale)
Nelle seguenti condizioni il regime motore potrebbe innalzarsi durante la guida.
Ciò è dovuto all’esecuzione automatica di aumenti o scalate di marcia per adattarsi
alle condizioni di guida. L’aumento non indica un’accelerazione improvvisa.
●Il sistema ritiene che il veicolo stia percorrendo una salita o una discesa
● Quando si rilascia il pedale dell’acceleratore
● Quando si preme il pedale del freno mentre è selezionata la modalità sportiva
Partenza su una salita ripida
1
2
3
1
2
3

2234-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42757L_(EL)■

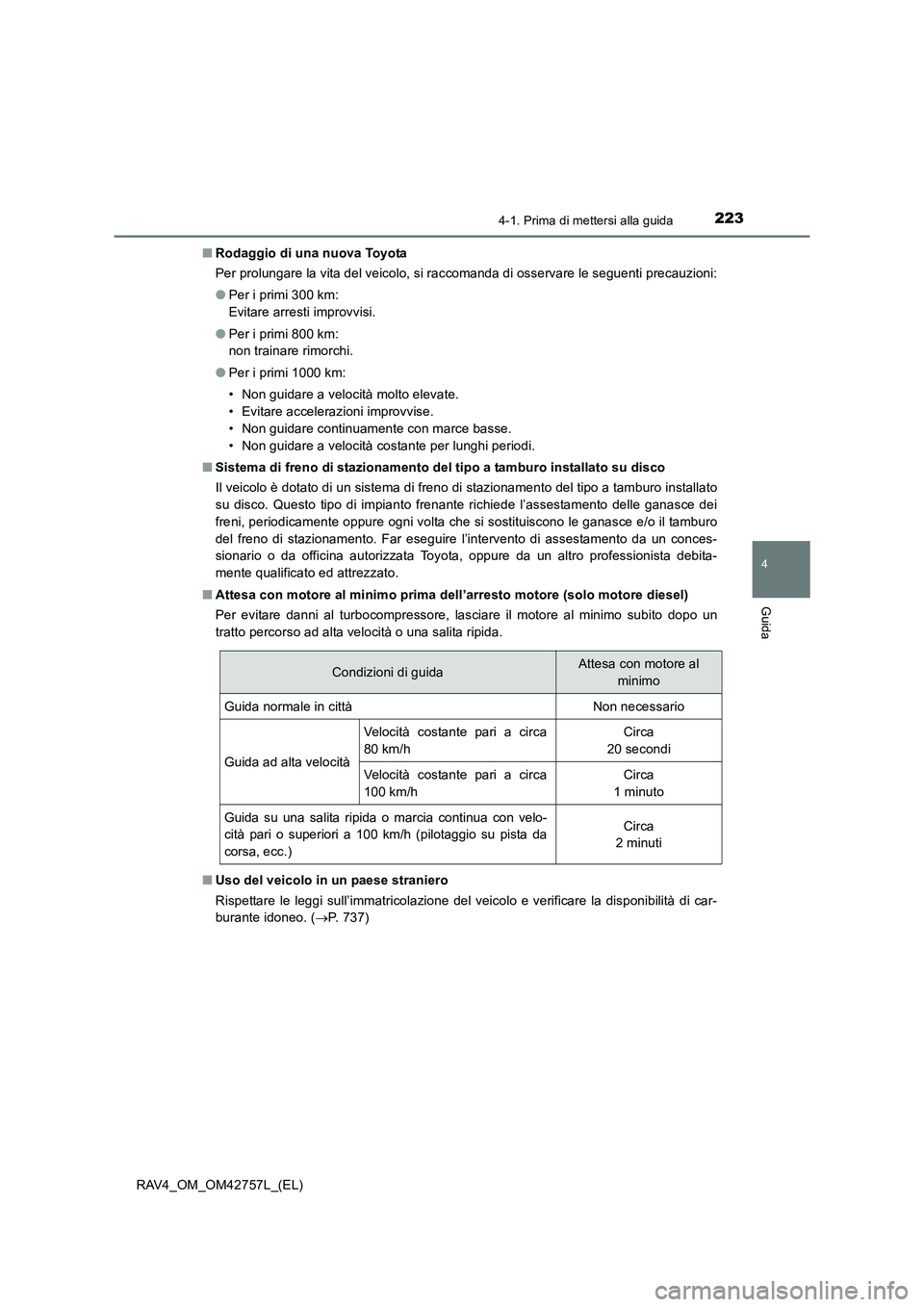

Rodaggio di una nuova Toyota
Per prolungare la vita del veicolo, si raccomanda di osservare le seguenti precauzioni:
●Per i primi 300 km:
Evitare arresti improvvisi.
● Per i primi 800 km:
non trainare rimorchi.
● Per i primi 1000 km:
• Non guidare a velocità molto elevate.
• Evitare accelerazioni improvvise.
• Non guidare continuamente con marce basse.
• Non guidare a velocità costante per lunghi periodi.
■ Sistema di freno di stazionamento de l tipo a tamburo installato su disco
Il veicolo è dotato di un sistema di freno di stazionamento del tipo a tamburo installato
su disco. Questo tipo di impianto frenante richiede l’assestamento delle ganasce dei
freni, periodicamente oppure ogni volta che si sostituiscono le ganasce e/o il tamburo
del freno di stazionamento. Far eseguire l’intervento di assestamento da un conces-
sionario o da officina autorizzata Toyota, oppure da un altro professionista debita-
mente qualificato ed attrezzato.
■ Attesa con motore al minimo prima dell’arresto motore (solo motore diesel)
Per evitare danni al turbocompressore, lasciare il motore al minimo subito dopo un
tratto percorso ad alta velocità o una salita ripida.
■ Uso del veicolo in un paese straniero
Rispettare le leggi sull’immatricolazione del veicolo e verificare la disponibilità di car-
burante idoneo. ( →P. 737)
Condizioni di guidaAttesa con motore al
minimo
Guida normale in cittàNon necessario
Guida ad alta velocità
Velocità costante pari a circa
80 km/hCirca
20 secondi
Velocità costante pari a circa
100 km/hCirca
1 minuto
Guida su una salita ripida o marcia continua con velo-
cità pari o superiori a 100 km/h (pilotaggio su pista da
corsa, ecc.)Circa
2 minuti

2244-1. Prima di mettersi alla guida
RAV4_OM_OM42757L_(EL)

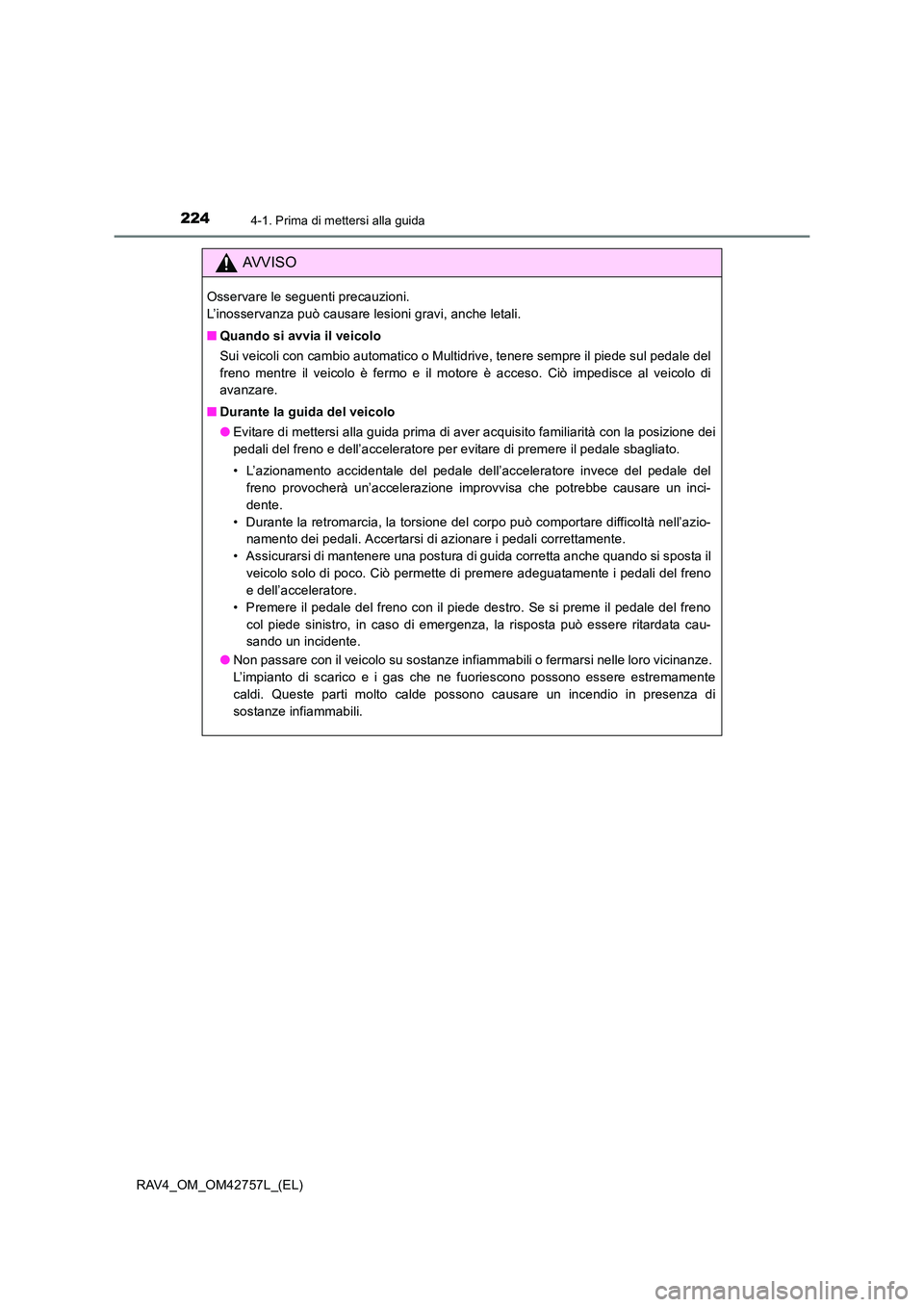

AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Quando si avvia il veicolo
Sui veicoli con cambio automatico o Multidrive, tenere sempre il piede sul pedale del
freno mentre il veicolo è fermo e il motore è acceso. Ciò impedisce al veicolo di
avanzare.
■ Durante la guida del veicolo
●Evitare di mettersi alla guida prima di aver acquisito familiarità con la posizione dei
pedali del freno e dell’acceleratore per evitare di premere il pedale sbagliato.
• L’azionamento accidentale del pedale dell’acceleratore invece del pedale del
freno provocherà un’accelerazione improvvisa che potrebbe causare un inci-
dente.
• Durante la retromarcia, la torsione del corpo può comportare difficoltà nell’azio- namento dei pedali. Accertarsi di azionare i pedali correttamente.
• Assicurarsi di mantenere una postura di guida corretta anche quando si sposta il veicolo solo di poco. Ciò permette di premere adeguatamente i pedali del freno
e dell’acceleratore.
• Premere il pedale del freno con il piede destro. Se si preme il pedale del freno col piede sinistro, in caso di emergenza, la risposta può essere ritardata cau-
sando un incidente.
● Non passare con il veicolo su sostanze infiammabili o fermarsi nelle loro vicinanze.
L’impianto di scarico e i gas che ne fuoriescono possono essere estremamente
caldi. Queste parti molto calde possono causare un incendio in presenza di
sostanze infiammabili.

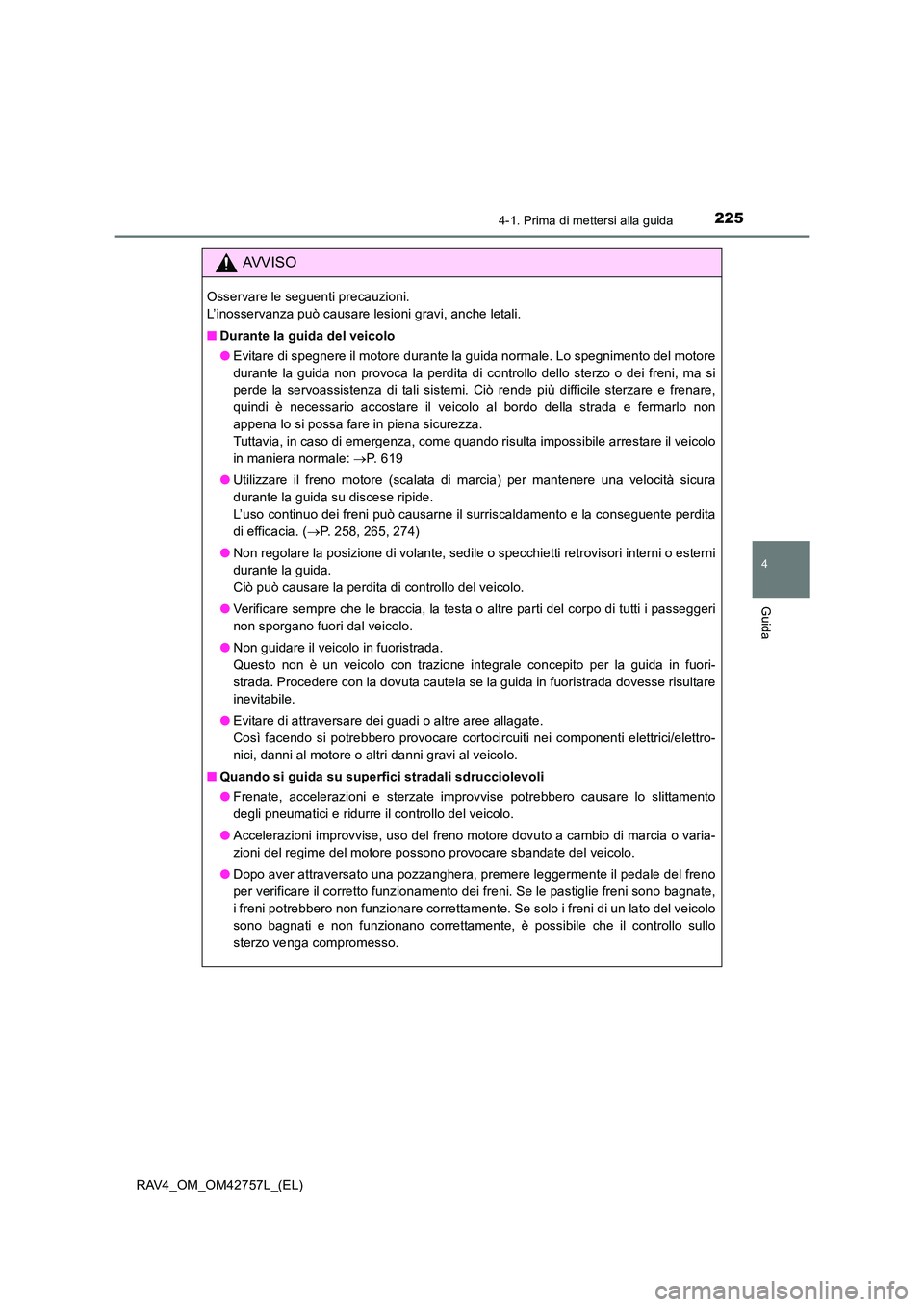

2254-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42757L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Durante la guida del veicolo
●Evitare di spegnere il motore durante la guida normale. Lo spegnimento del motore
durante la guida non provoca la perdita di controllo dello sterzo o dei freni, ma si
perde la servoassistenza di tali sistemi. Ciò rende più difficile sterzare e frenare,
quindi è necessario accostare il veicolo al bordo della strada e fermarlo non
appena lo si possa fare in piena sicurezza.
Tuttavia, in caso di emergenza, come quando risulta impossibile arrestare il veicolo
in maniera normale: →P. 6 1 9
● Utilizzare il freno motore (scalata di marcia) per mantenere una velocità sicura
durante la guida su discese ripide.
L’uso continuo dei freni può causarne il surriscaldamento e la conseguente perdita
di efficacia. ( →P. 258, 265, 274)
● Non regolare la posizione di volante, sedile o specchietti retrovisori interni o esterni
durante la guida.
Ciò può causare la perdita di controllo del veicolo.
● Verificare sempre che le braccia, la testa o altre parti del corpo di tutti i passeggeri
non sporgano fuori dal veicolo.
● Non guidare il veicolo in fuoristrada.
Questo non è un veicolo con trazione integrale concepito per la guida in fuori-
strada. Procedere con la dovuta cautela se la guida in fuoristrada dovesse risultare
inevitabile.
● Evitare di attraversare dei guadi o altre aree allagate.
Così facendo si potrebbero provocare cortocircuiti nei componenti elettrici/elettro-
nici, danni al motore o altri danni gravi al veicolo.
■ Quando si guida su superfici stradali sdrucciolevoli
●Frenate, accelerazioni e sterzate improvvise potrebbero causare lo slittamento
degli pneumatici e ridurre il controllo del veicolo.
● Accelerazioni improvvise, uso del freno motore dovuto a cambio di marcia o varia-
zioni del regime del motore possono provocare sbandate del veicolo.
● Dopo aver attraversato una pozzanghera, premere leggermente il pedale del freno
per verificare il corretto funzionamento dei freni. Se le pastiglie freni sono bagnate,
i freni potrebbero non funzionare correttamente. Se solo i freni di un lato del veicolo
sono bagnati e non funzionano correttamente, è possibile che il controllo sullo
sterzo venga compromesso.

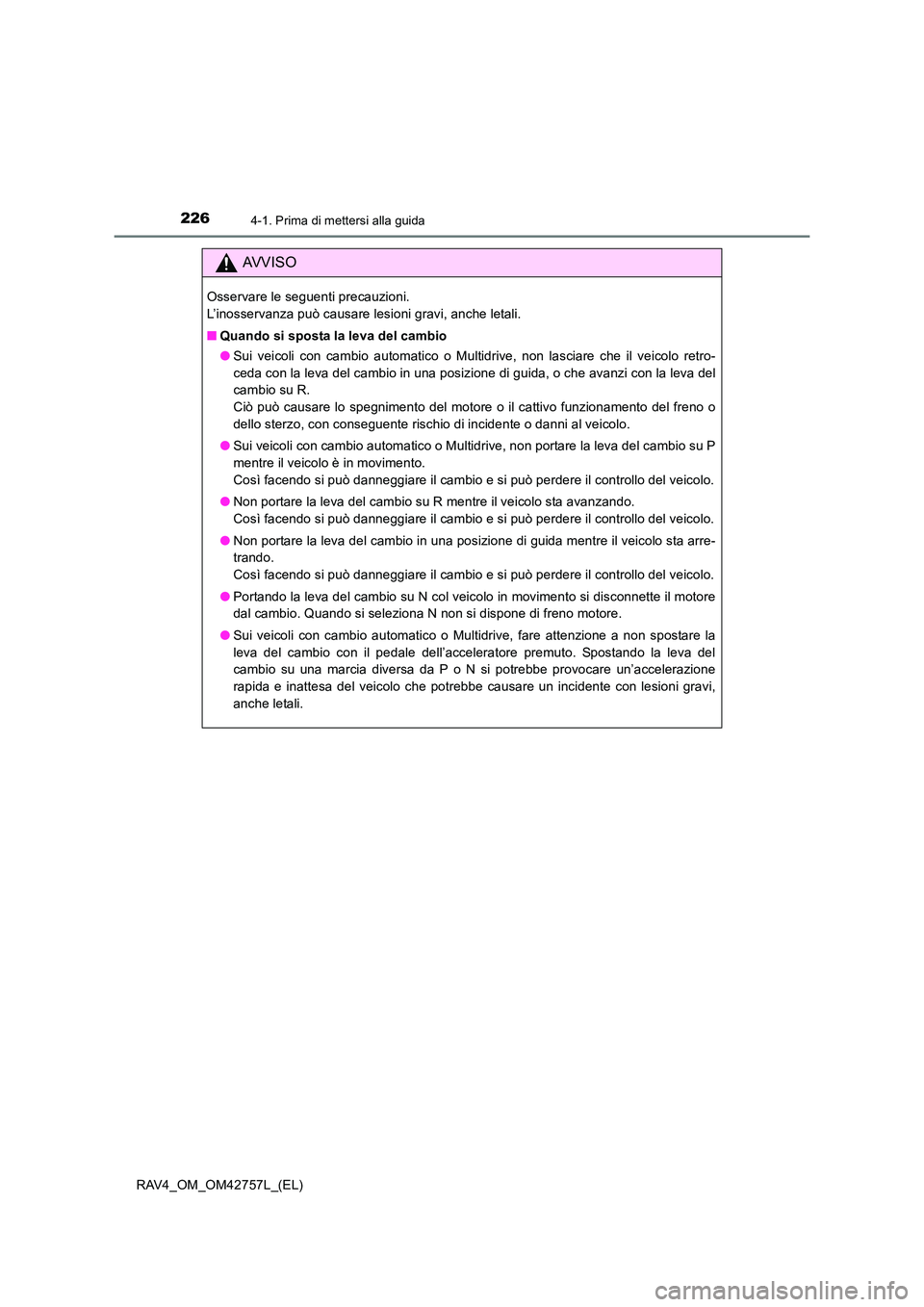

2264-1. Prima di mettersi alla guida
RAV4_OM_OM42757L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Quando si sposta la leva del cambio
●Sui veicoli con cambio automatico o Multidrive, non lasciare che il veicolo retro-
ceda con la leva del cambio in una posizione di guida, o che avanzi con la leva del
cambio su R.
Ciò può causare lo spegnimento del motore o il cattivo funzionamento del freno o
dello sterzo, con conseguente rischio di incidente o danni al veicolo.
● Sui veicoli con cambio automatico o Multidrive, non portare la leva del cambio su P
mentre il veicolo è in movimento.
Così facendo si può danneggiare il cambio e si può perdere il controllo del veicolo.
● Non portare la leva del cambio su R mentre il veicolo sta avanzando.
Così facendo si può danneggiare il cambio e si può perdere il controllo del veicolo.
● Non portare la leva del cambio in una posizione di guida mentre il veicolo sta arre-
trando.
Così facendo si può danneggiare il cambio e si può perdere il controllo del veicolo.
● Portando la leva del cambio su N col veicolo in movimento si disconnette il motore
dal cambio. Quando si seleziona N non si dispone di freno motore.
● Sui veicoli con cambio automatico o Multidrive, fare attenzione a non spostare la
leva del cambio con il pedale dell’acceleratore premuto. Spostando la leva del
cambio su una marcia diversa da P o N si potrebbe provocare un’accelerazione
rapida e inattesa del veicolo che potrebbe causare un incidente con lesioni gravi,
anche letali.

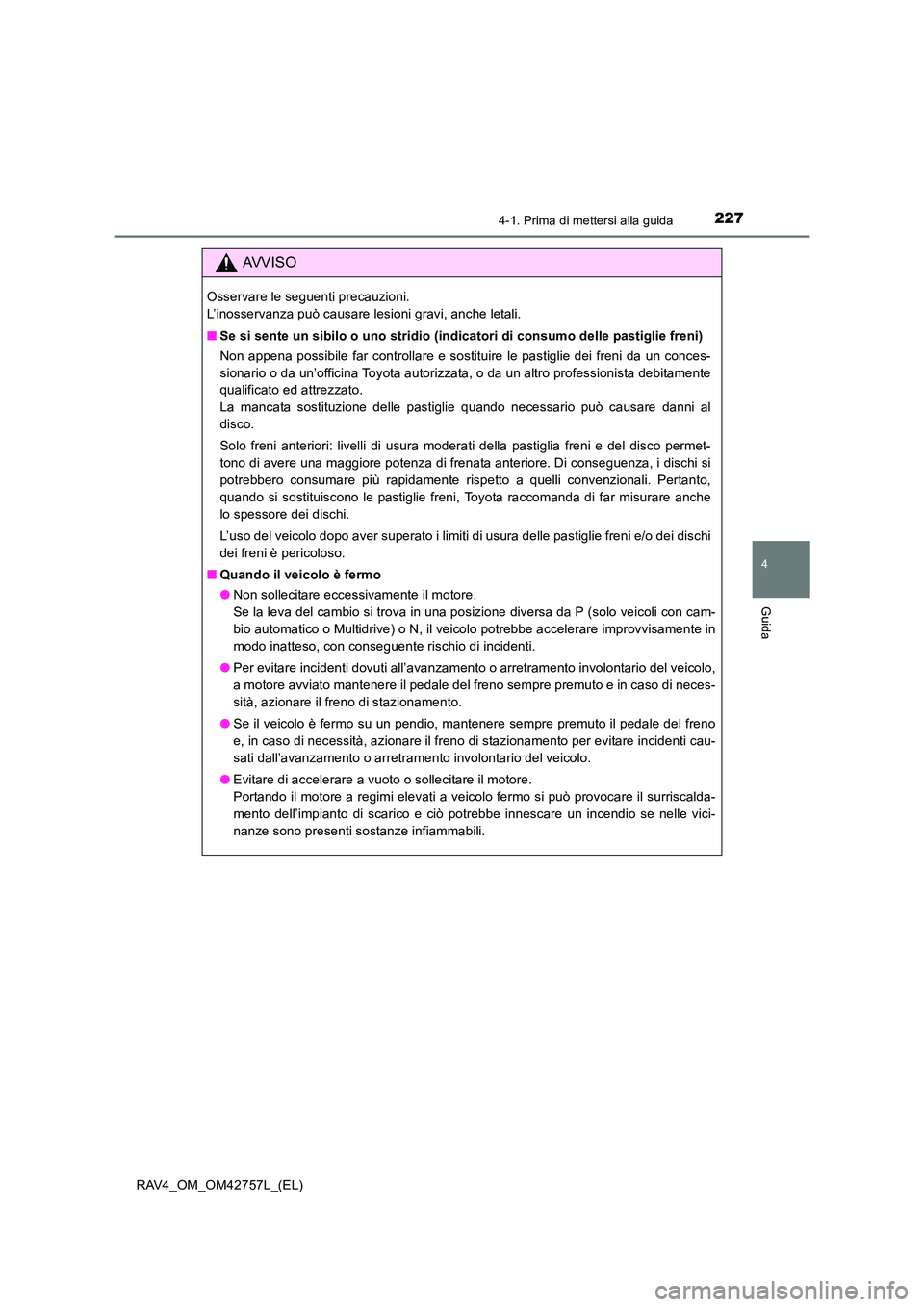

2274-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42757L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Se si sente un sibilo o uno stridio (indicatori di consumo delle pastiglie freni)
Non appena possibile far controllare e sostituire le pastiglie dei freni da un conces-
sionario o da un’officina Toyota autorizzata, o da un altro professionista debitamente
qualificato ed attrezzato.
La mancata sostituzione delle pastiglie quando necessario può causare danni al
disco.
Solo freni anteriori: livelli di usura moderati della pastiglia freni e del disco permet-
tono di avere una maggiore potenza di frenata anteriore. Di conseguenza, i dischi si
potrebbero consumare più rapidamente rispetto a quelli convenzionali. Pertanto,
quando si sostituiscono le pastiglie freni, Toyota raccomanda di far misurare anche
lo spessore dei dischi.
L’uso del veicolo dopo aver superato i limiti di usura delle pastiglie freni e/o dei dischi
dei freni è pericoloso.
■ Quando il veicolo è fermo
●Non sollecitare eccessivamente il motore.
Se la leva del cambio si trova in una posizione diversa da P (solo veicoli con cam-
bio automatico o Multidrive) o N, il veicolo potrebbe accelerare improvvisamente in
modo inatteso, con conseguente rischio di incidenti.
● Per evitare incidenti dovuti all’avanzamento o arretramento involontario del veicolo,
a motore avviato mantenere il pedale del freno sempre premuto e in caso di neces-
sità, azionare il freno di stazionamento.
● Se il veicolo è fermo su un pendio, mantenere sempre premuto il pedale del freno
e, in caso di necessità, azionare il freno di stazionamento per evitare incidenti cau-
sati dall’avanzamento o arretramento involontario del veicolo.
● Evitare di accelerare a vuoto o sollecitare il motore.
Portando il motore a regimi elevati a veicolo fermo si può provocare il surriscalda-
mento dell’impianto di scarico e ciò potrebbe innescare un incendio se nelle vici-
nanze sono presenti sostanze infiammabili.

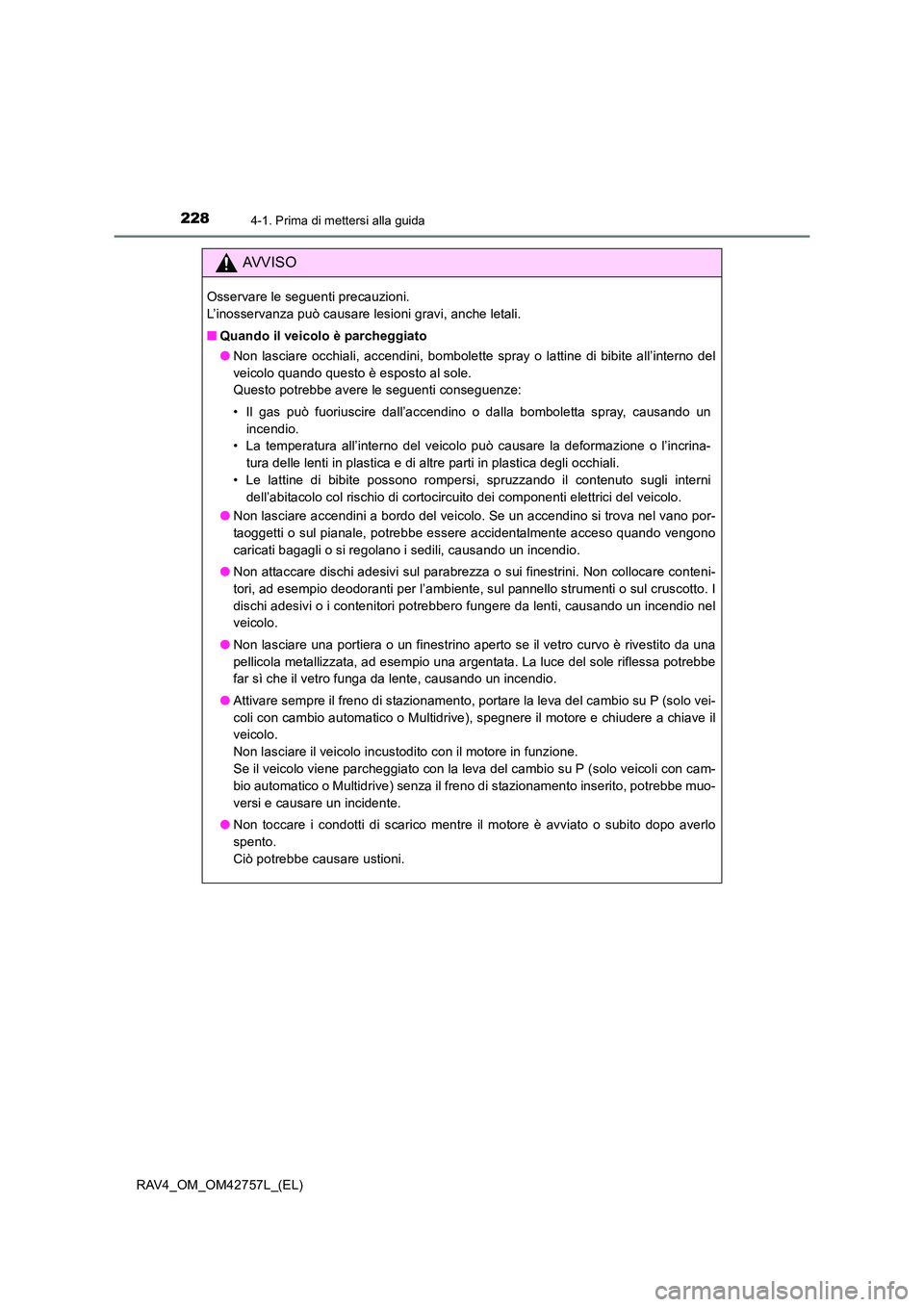

2284-1. Prima di mettersi alla guida
RAV4_OM_OM42757L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Quando il veicolo è parcheggiato
●Non lasciare occhiali, accendini, bombolette spray o lattine di bibite all’interno del
veicolo quando questo è esposto al sole.
Questo potrebbe avere le seguenti conseguenze:
• Il gas può fuoriuscire dall’accendino o dalla bomboletta spray, causando un
incendio.
• La temperatura all’interno del veicolo può causare la deformazione o l’incrina-
tura delle lenti in plastica e di altre parti in plastica degli occhiali.
• Le lattine di bibite possono rompersi, spruzzando il contenuto sugli interni dell’abitacolo col rischio di cortocircuito dei componenti elettrici del veicolo.
● Non lasciare accendini a bordo del veicolo. Se un accendino si trova nel vano por-
taoggetti o sul pianale, potrebbe essere accidentalmente acceso quando vengono
caricati bagagli o si regolano i sedili, causando un incendio.
● Non attaccare dischi adesivi sul parabrezza o sui finestrini. Non collocare conteni-
tori, ad esempio deodoranti per l’ambiente, sul pannello strumenti o sul cruscotto. I
dischi adesivi o i contenitori potrebbero fungere da lenti, causando un incendio nel
veicolo.
● Non lasciare una portiera o un finestrino aperto se il vetro curvo è rivestito da una
pellicola metallizzata, ad esempio una argentata. La luce del sole riflessa potrebbe
far sì che il vetro funga da lente, causando un incendio.
● Attivare sempre il freno di stazionamento, portare la leva del cambio su P (solo vei-
coli con cambio automatico o Multidrive), spegnere il motore e chiudere a chiave il
veicolo.
Non lasciare il veicolo incustodito con il motore in funzione.
Se il veicolo viene parcheggiato con la leva del cambio su P (solo veicoli con cam-
bio automatico o Multidrive) senza il freno di stazionamento inserito, potrebbe muo-
versi e causare un incidente.
● Non toccare i condotti di scarico mentre il motore è avviato o subito dopo averlo
spento.
Ciò potrebbe causare ustioni.

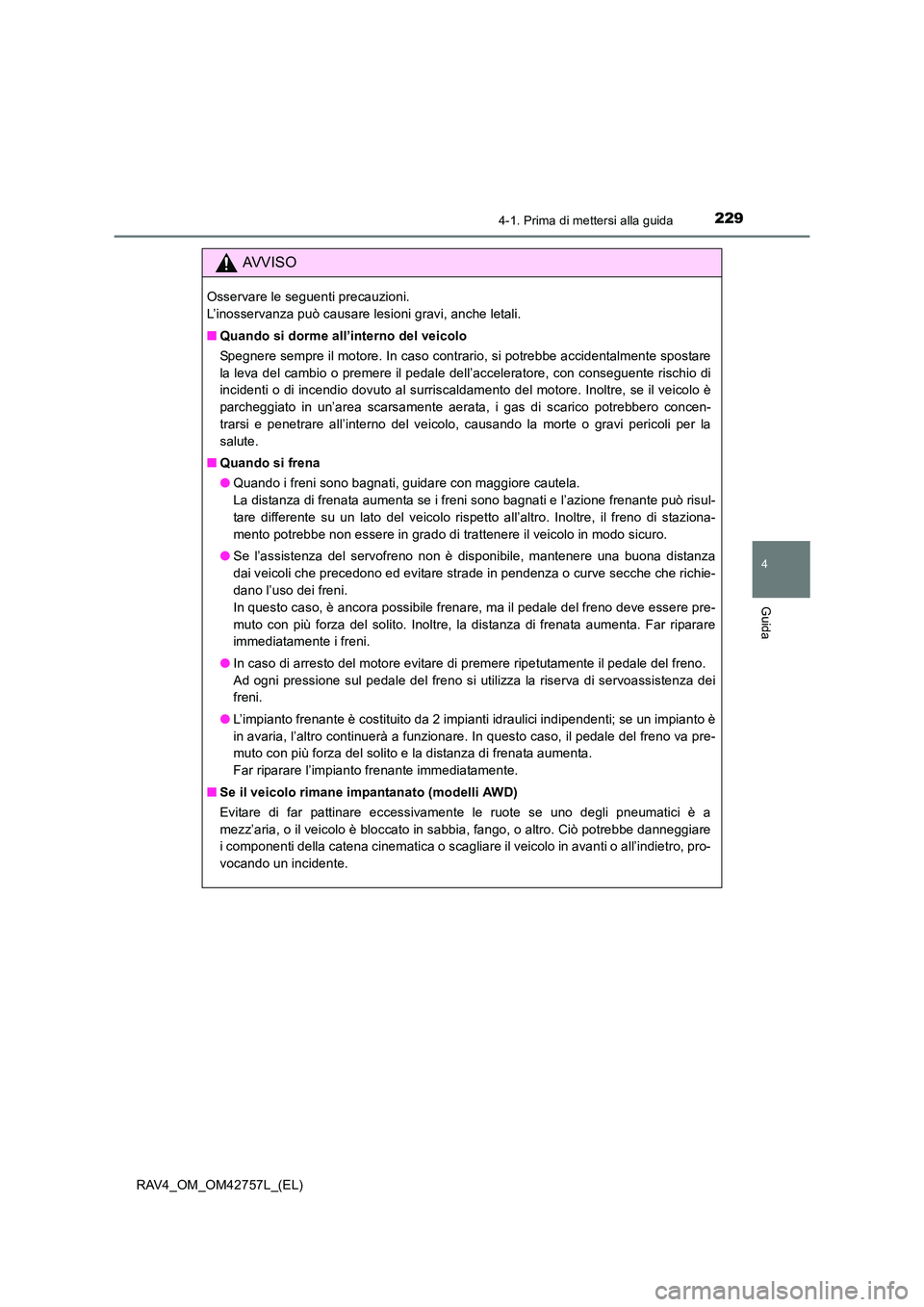

2294-1. Prima di mettersi alla guida
4
Guida
RAV4_OM_OM42757L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza può causare lesioni gravi, anche letali.
■Quando si dorme all’interno del veicolo
Spegnere sempre il motore. In caso contrario, si potrebbe accidentalmente spostare
la leva del cambio o premere il pedale dell’acceleratore, con conseguente rischio di
incidenti o di incendio dovuto al surriscaldamento del motore. Inoltre, se il veicolo è
parcheggiato in un’area scarsamente aerata, i gas di scarico potrebbero concen-
trarsi e penetrare all’interno del veicolo, causando la morte o gravi pericoli per la
salute.
■ Quando si frena
●Quando i freni sono bagnati, guidare con maggiore cautela.
La distanza di frenata aumenta se i freni sono bagnati e l’azione frenante può risul-
tare differente su un lato del veicolo rispetto all’altro. Inoltre, il freno di staziona-
mento potrebbe non essere in grado di trattenere il veicolo in modo sicuro.
● Se l’assistenza del servofreno non è disponibile, mantenere una buona distanza
dai veicoli che precedono ed evitare strade in pendenza o curve secche che richie-
dano l’uso dei freni.
In questo caso, è ancora possibile frenare, ma il pedale del freno deve essere pre-
muto con più forza del solito. Inoltre, la distanza di frenata aumenta. Far riparare
immediatamente i freni.
● In caso di arresto del motore evitare di premere ripetutamente il pedale del freno.
Ad ogni pressione sul pedale del freno si utilizza la riserva di servoassistenza dei
freni.
● L’impianto frenante è costituito da 2 impianti idraulici indipendenti; se un impianto è
in avaria, l’altro continuerà a funzionare. In questo caso, il pedale del freno va pre-
muto con più forza del solito e la distanza di frenata aumenta.
Far riparare l’impianto frenante immediatamente.
■ Se il veicolo rimane impantanato (modelli AWD)
Evitare di far pattinare eccessivamente le ruote se uno degli pneumatici è a
mezz’aria, o il veicolo è bloccato in sabbia, fango, o altro. Ciò potrebbe danneggiare
i componenti della catena cinematica o scagliare il veicolo in avanti o all’indietro, pro-
vocando un incidente.

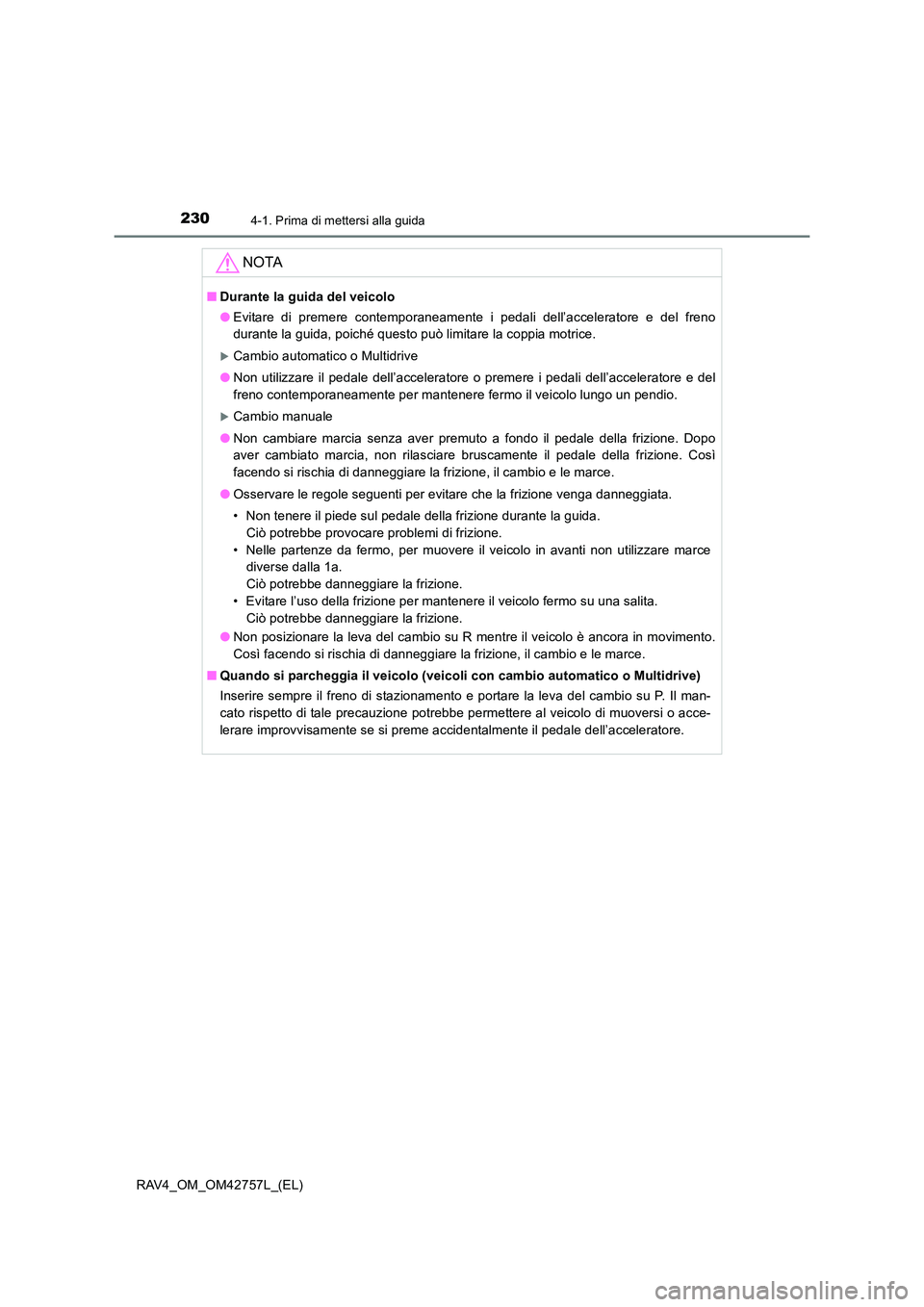

2304-1. Prima di mettersi alla guida
RAV4_OM_OM42757L_(EL)
NOTA
■Durante la guida del veicolo
●Evitare di premere contemporaneamente i pedali dell’acceleratore e del freno
durante la guida, poiché questo può limitare la coppia motrice.
XCambio automatico o Multidrive
● Non utilizzare il pedale dell’acceleratore o premere i pedali dell’acceleratore e del
freno contemporaneamente per mantenere fermo il veicolo lungo un pendio.
XCambio manuale
● Non cambiare marcia senza aver premuto a fondo il pedale della frizione. Dopo
aver cambiato marcia, non rilasciare bruscamente il pedale della frizione. Così
facendo si rischia di danneggiare la frizione, il cambio e le marce.
● Osservare le regole seguenti per evitare che la frizione venga danneggiata.
• Non tenere il piede sul pedale della frizione durante la guida.
Ciò potrebbe provocare problemi di frizione.
• Nelle partenze da fermo, per muovere il veicolo in avanti non utilizzare marce diverse dalla 1a.
Ciò potrebbe danneggiare la frizione.
• Evitare l’uso della frizione per mantenere il veicolo fermo su una salita. Ciò potrebbe danneggiare la frizione.
● Non posizionare la leva del cambio su R mentre il veicolo è ancora in movimento.
Così facendo si rischia di danneggiare la frizione, il cambio e le marce.
■ Quando si parcheggia il veicolo (veicoli con cambio automatico o Multidrive)
Inserire sempre il freno di stazionamento e portare la leva del cambio su P. Il man-
cato rispetto di tale precauzione potrebbe permettere al veicolo di muoversi o acce-
lerare improvvisamente se si preme accidentalmente il pedale dell’acceleratore.
