6017-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

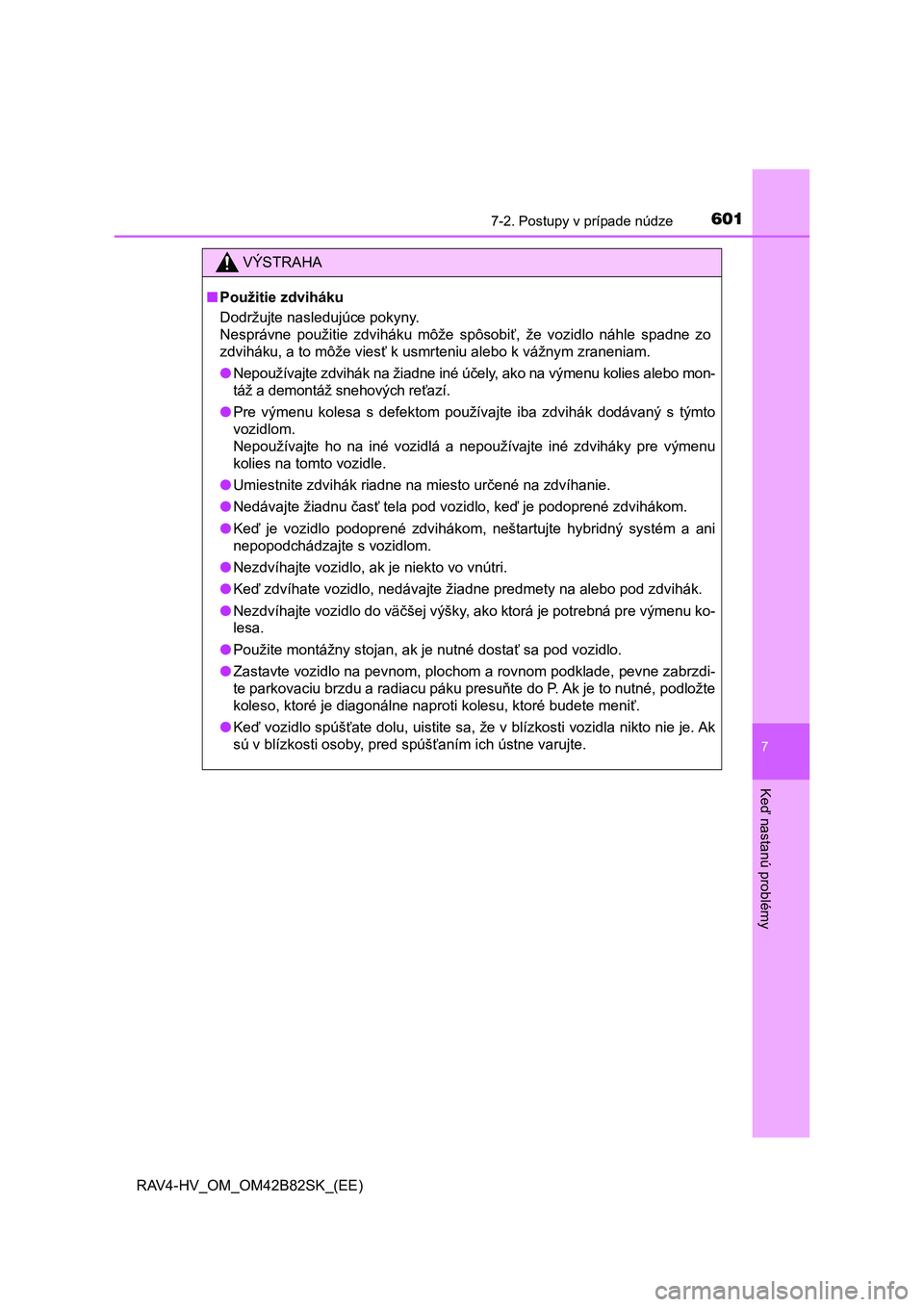

VÝSTRAHA
■Použitie zdviháku
Dodržujte nasledujúce pokyny.
Nesprávne použitie zdviháku môže spôsobiť, že vozidlo náhle spadne zo
zdviháku, a to môže viesť k usmrteniu alebo k vážnym zraneniam.
●Nepoužívajte zdvihák na žiadne iné účely, ako na výmenu kolies alebo mon-
táž a demontáž snehových reťazí.
●Pre výmenu kolesa s defektom používajte iba zdvihák dodávaný s týmto
vozidlom.
Nepoužívajte ho na iné vozidlá a nepoužívajte iné zdviháky pre výmenu
kolies na tomto vozidle.
●Umiestnite zdvihák riadne na miesto určené na zdvíhanie.
●Nedávajte žiadnu časť tela pod vozidlo, keď je podoprené zdvihákom.
●Keď je vozidlo podoprené zdvihákom, neštartujte hybridný systém a ani
nepopodchádzajte s vozidlom.
●Nezdvíhajte vozidlo, ak je niekto vo vnútri.
●Keď zdvíhate vozidlo, nedávajte žiadne predmety na alebo pod zdvihák.
●Nezdvíhajte vozidlo do väčšej výšky, ako ktorá je potrebná pre výmenu ko-
lesa.
●Použite montážny stojan, ak je nutné dostať sa pod vozidlo.
●Zastavte vozidlo na pevnom, plochom a rovnom podklade, pevne zabrzdi-
te parkovaciu brzdu a radiacu páku presuňte do P. Ak je to nutné, podložte
koleso, ktoré je diagonálne naproti kolesu, ktoré budete meniť.
●Keď vozidlo spúšťate dolu, uistite sa, že v blízkosti vozidla nikto nie je. Ak
sú v blízkosti osoby, pred spúšťaním ich ústne varujte.

6027-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

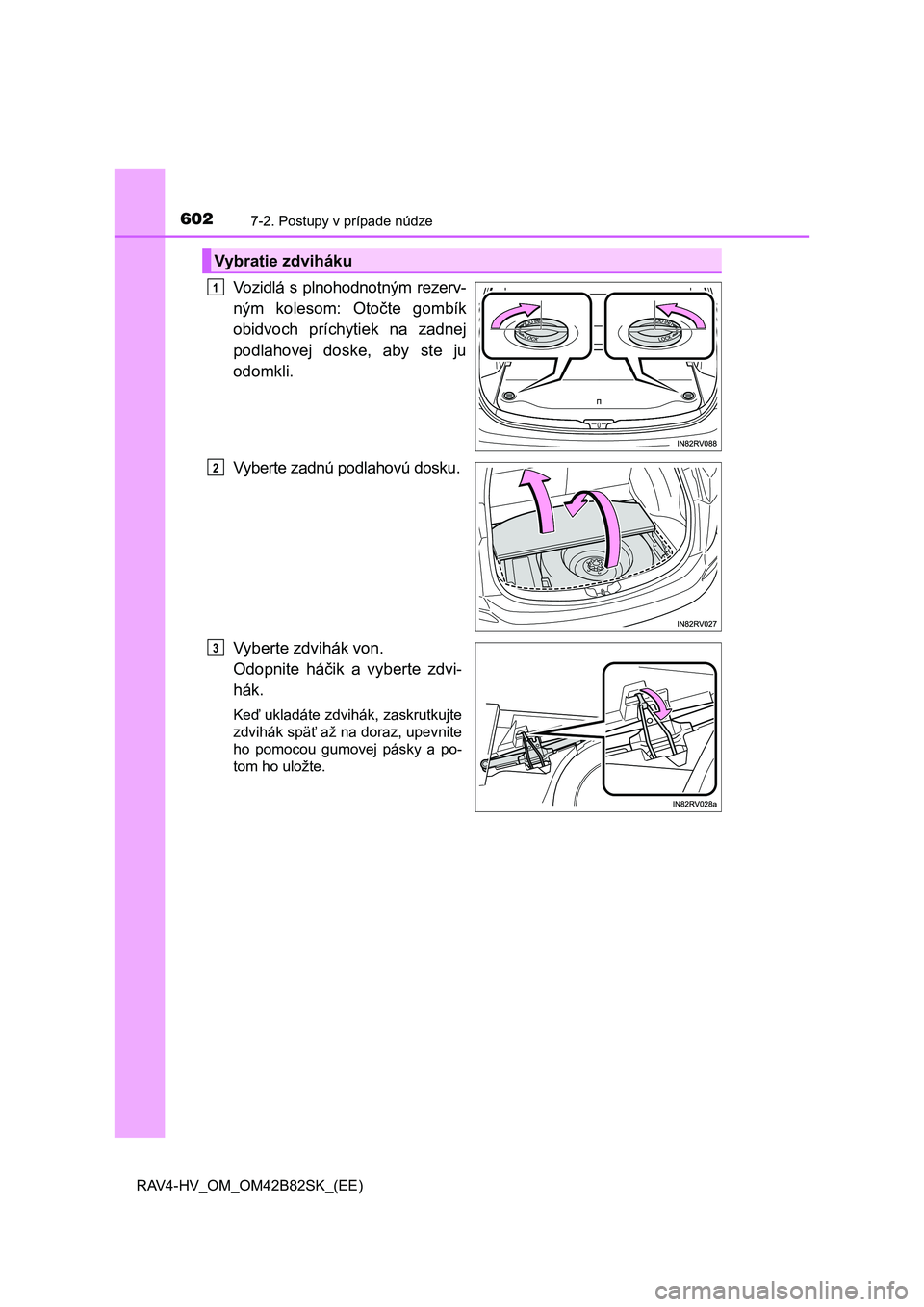

Vozidlá s plnohodnotným rezerv-
ným kolesom: Otočte gombík
obidvoch príchytiek na zadnej
podlahovej doske, aby ste ju
odomkli.
Vyberte zadnú podlahovú dosku.
Vyberte zdvihák von.
Odopnite háčik a vyberte zdvi-
hák.
Keď ukladáte zdvihák, zaskrutkujte
zdvihák späť až na doraz, upevnite
ho pomocou gumovej pásky a po-
tom ho uložte.
Vybratie zdviháku
1
2
3

6037-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

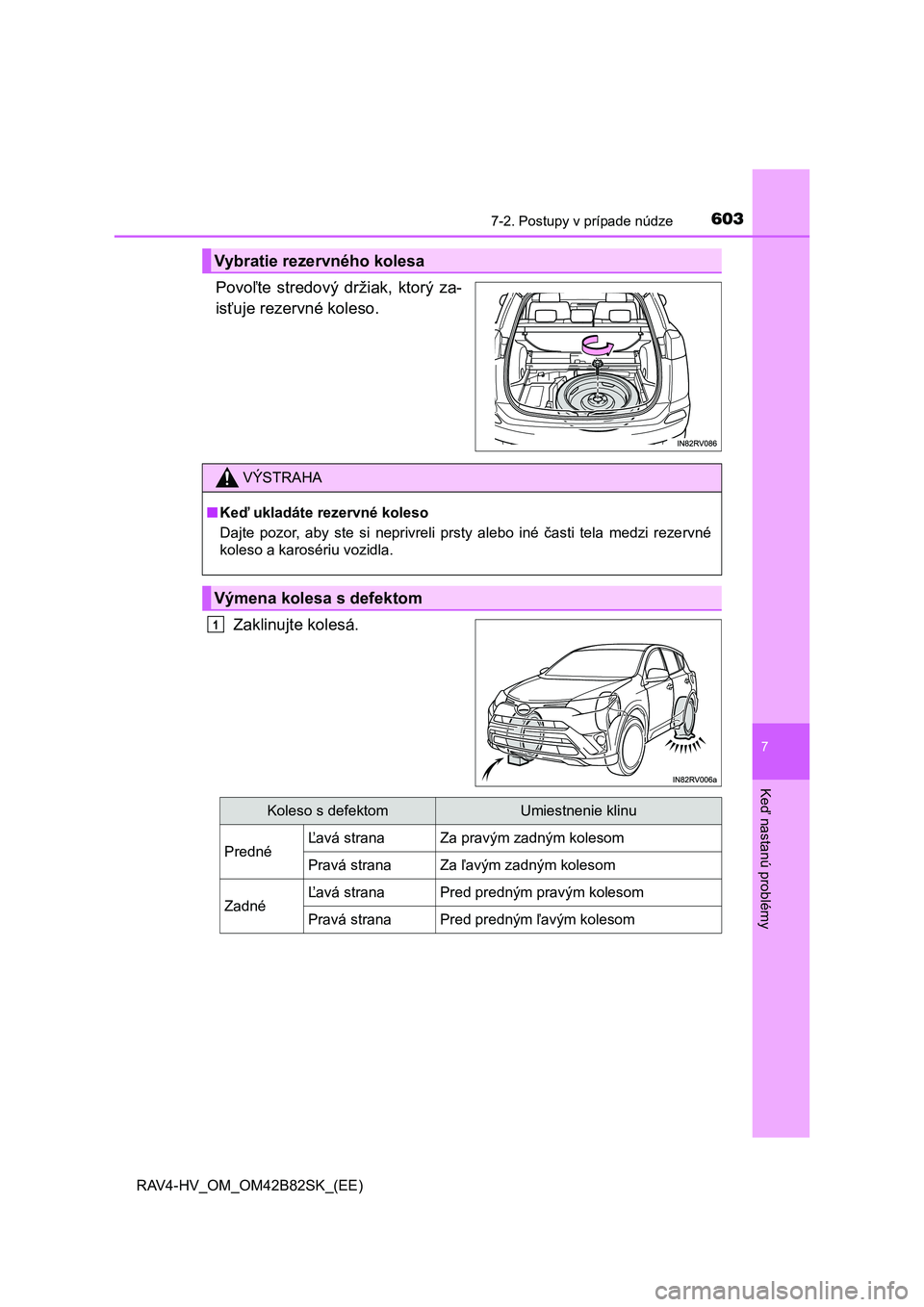

Povoľte stredový držiak, ktorý za-
isťuje rezervné koleso.
Zaklinujte kolesá.
Vybratie rezervného kolesa
VÝSTRAHA
■Keď ukladáte rezervné koleso
Dajte pozor, aby ste si neprivreli prsty alebo iné časti tela medzi rezervné
koleso a karosériu vozidla.
Výmena kolesa s defektom
1
Koleso s defektomUmiestnenie klinu
PrednéĽavá stranaZa pravým zadným kolesom
Pravá stranaZa ľavým zadným kolesom
ZadnéĽavá stranaPred predným pravým kolesom
Pravá stranaPred predným ľavým kolesom

6047-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

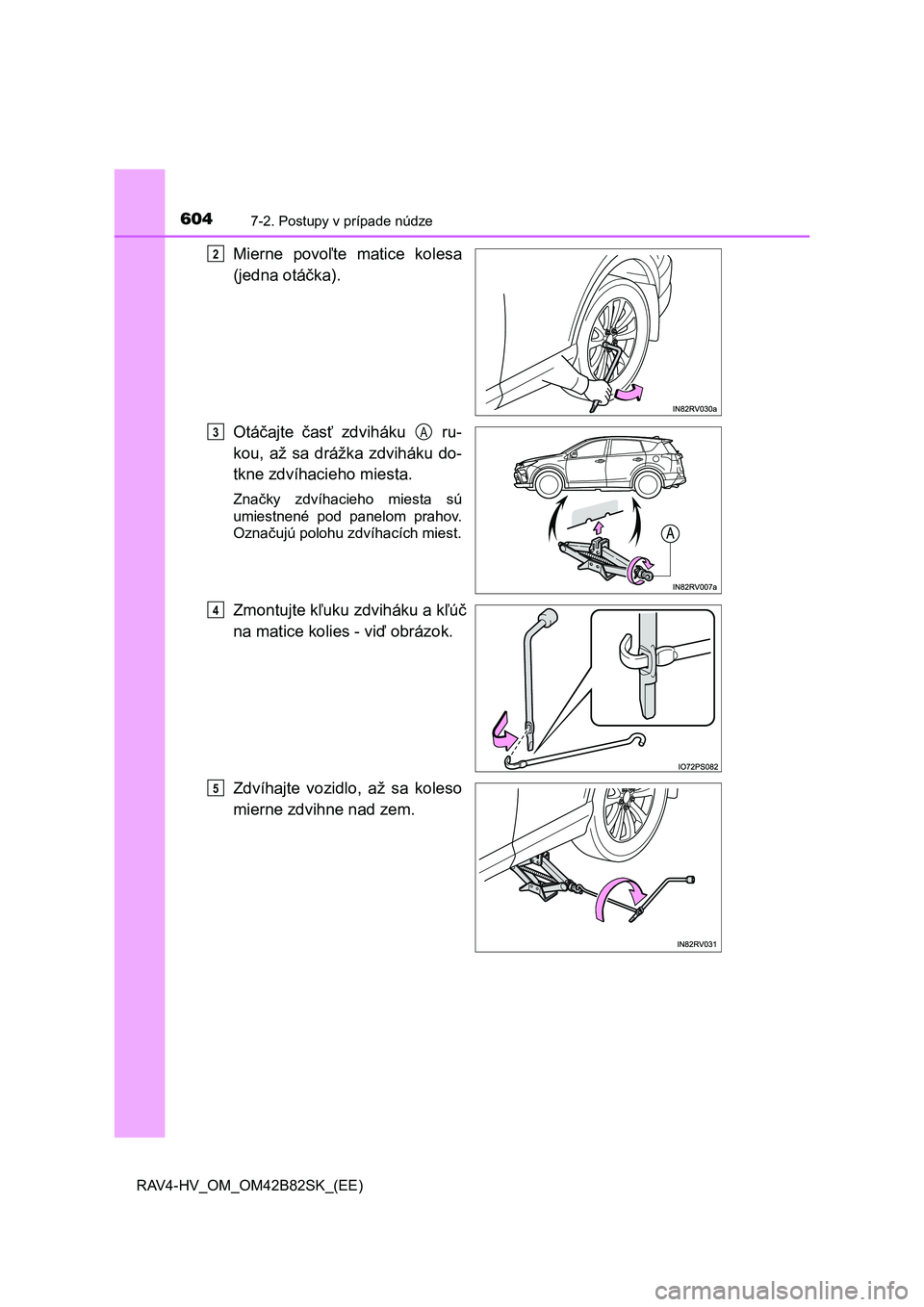

Mierne povoľte matice kolesa
(jedna otáčka).
Otáčajte časť zdviháku ru-
kou, až sa drážka zdviháku do-
tkne zdvíhacieho miesta.
Značky zdvíhacieho miesta sú
umiestnené pod panelom prahov.
Označujú polohu zdvíhacích miest.
Zmontujte kľuku zdviháku a kľúč
na matice kolies - viď obrázok.
Zdvíhajte vozidlo, až sa koleso
mierne zdvihne nad zem.
2
3A
4
5

6057-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

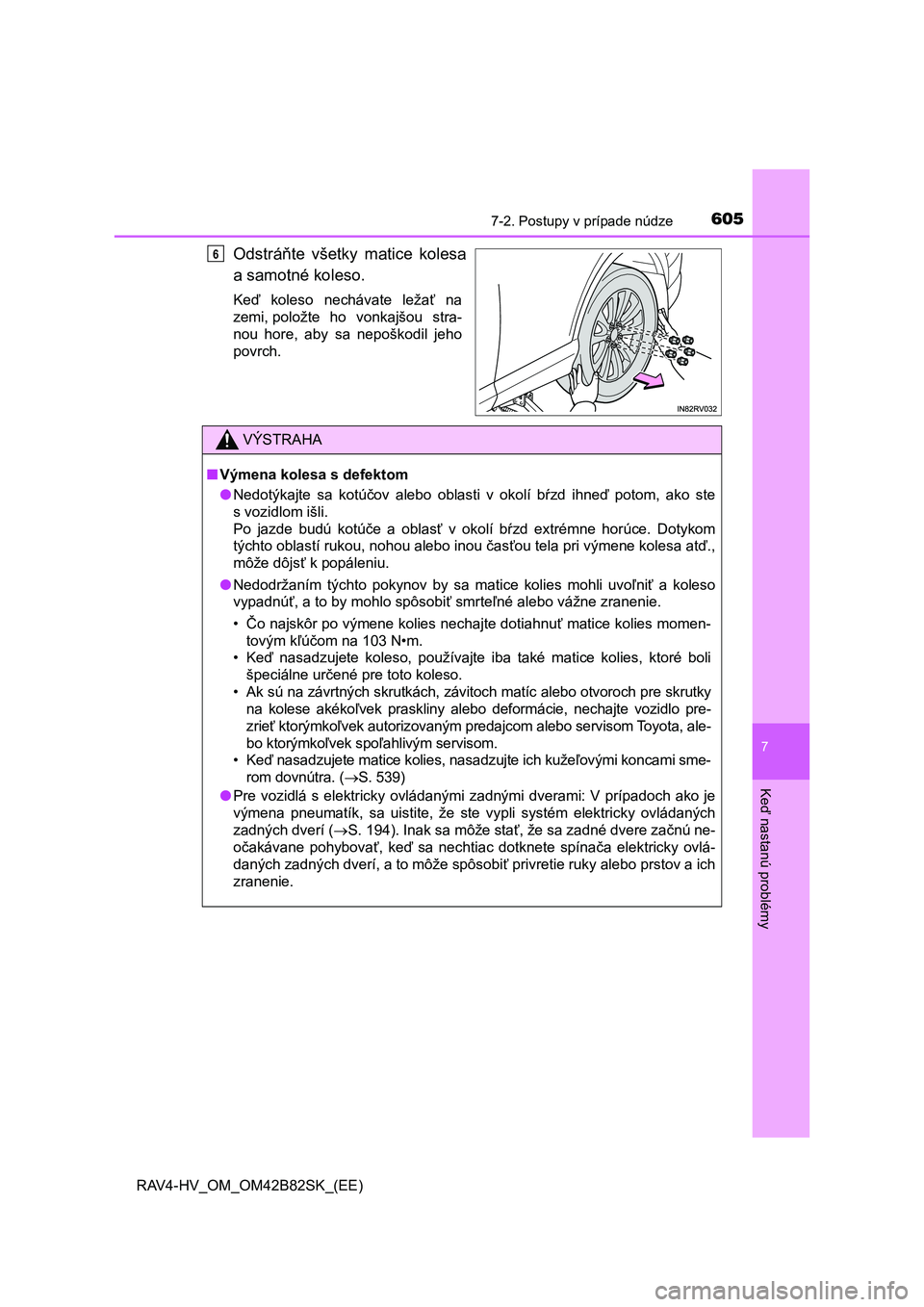

Odstráňte všetky matice kolesa
a samotné koleso.
Keď koleso nechávate ležať na
zemi, položte ho vonkajšou stra-
nou hore, aby sa nepoškodil jeho
povrch.
6
VÝSTRAHA
■Výmena kolesa s defektom
●Nedotýkajte sa kotúčov alebo oblasti v okolí bŕzd ihneď potom, ako ste
s vozidlom išli.
Po jazde budú kotúče a oblasť v okolí bŕzd extrémne horúce. Dotykom
týchto oblastí rukou, nohou alebo inou časťou tela pri výmene kolesa atď.,
môže dôjsť k popáleniu.
●Nedodržaním týchto pokynov by sa matice kolies mohli uvoľniť a koleso
vypadnúť, a to by mohlo spôsobiť smrteľné alebo vážne zranenie.
• Čo najskôr po výmene kolies nechajte dotiahnuť matice kolies momen-
tovým kľúčom na 103 N•m.
• Keď nasadzujete koleso, používajte iba také matice kolies, ktoré boli
špeciálne určené pre toto koleso.
• Ak sú na závrtných skrutkách, závitoch matíc alebo otvoroch pre skrutky
na kolese akékoľvek praskliny alebo deformácie, nechajte vozidlo pre-
zrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, ale-
bo ktorýmkoľvek spoľahlivým servisom.
• Keď nasadzujete matice kolies, nasadzujte ich kužeľovými koncami sme-
rom dovnútra. (S. 539)
●Pre vozidlá s elektricky ovládanými zadnými dverami: V prípadoch ako je
výmena pneumatík, sa uistite, že ste vypli systém elektricky ovládaných
zadných dverí (S. 194). Inak sa môže stať, že sa zadné dvere začnú ne-
očakávane pohybovať, keď sa nechtiac dotknete spínača elektricky ovlá-
daných zadných dverí, a to môže spôsobiť privretie ruky alebo prstov a ich
zranenie.

6067-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

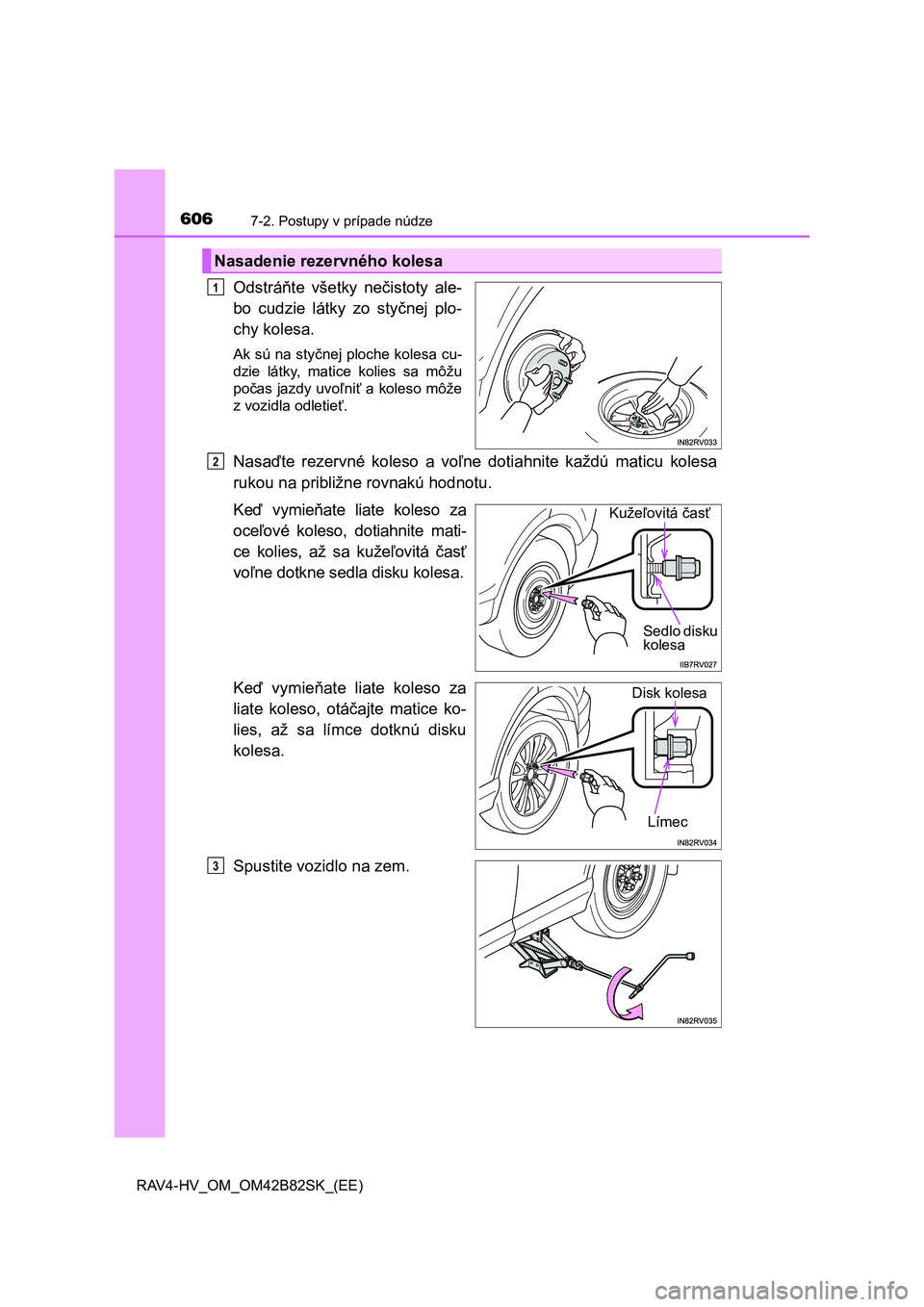

Odstráňte všetky nečistoty ale-
bo cudzie látky zo styčnej plo-
chy kolesa.
Ak sú na styčnej ploche kolesa cu-
dzie látky, matice kolies sa môžu
počas jazdy uvoľniť a koleso môže
z vozidla odletieť.
Nasaďte rezervné koleso a voľne dotiahnite každú maticu kolesa
rukou na približne rovnakú hodnotu.
Keď vymieňate liate koleso za
oceľové koleso, dotiahnite mati-
ce kolies, až sa kužeľovitá časť
voľne dotkne sedla disku kolesa.
Keď vymieňate liate koleso za
liate koleso, otáčajte matice ko-
lies, až sa límce dotknú disku
kolesa.
Spustite vozidlo na zem.
Nasadenie rezervného kolesa
1
2
Kužeľovitá časť
Sedlo disku
kolesa
Límec
Disk kolesa
P

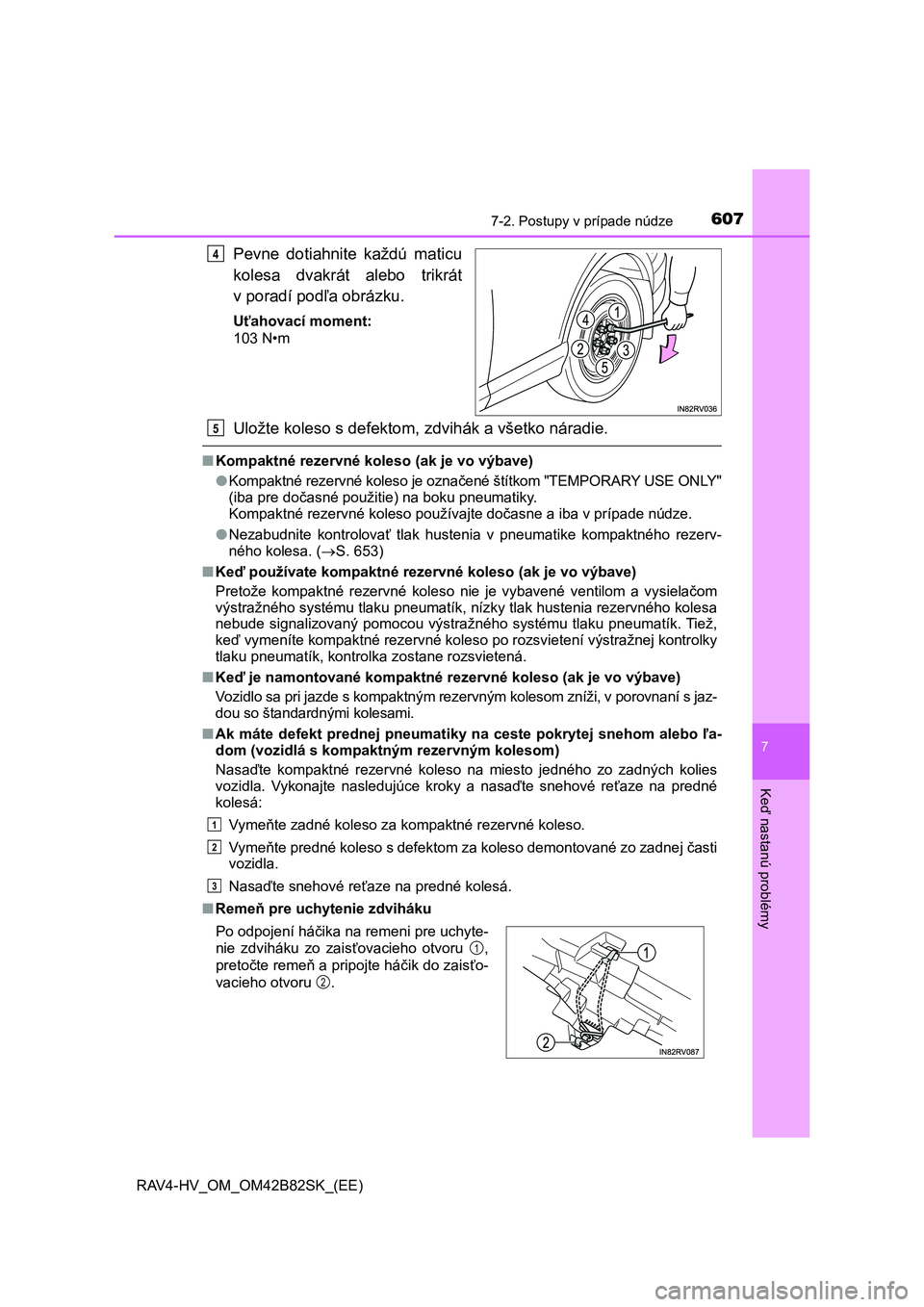

6077-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy
Pevne dotiahnite každú maticu
kolesa dvakrát alebo trikrát
v poradí podľa obrázku.
Uťahovací moment:
103 N•m
Uložte koleso s defektom, zdvihák a všetko náradie.
■Kompaktné rezervné koleso (ak je vo výbave)
●Kompaktné rezervné koleso je označené štítkom "TEMPORARY USE ONLY "
(iba pre dočasné použitie) na boku pneumatiky.
Kompaktné rezervné koleso používajte dočasne a iba v prípade núdze.
●Nezabudnite kontrolovať tlak hustenia v pneumatike kompaktného rezerv-
ného kolesa. (S. 653)
■Keď používate kompaktné rezervné koleso (ak je vo výbave)
Pretože kompaktné rezervné koleso nie je vybavené ventilom a vysielačom
výstražného systému tlaku pneumatík, nízky tlak hustenia rezervného kolesa
nebude signalizovaný pomocou výstražného systému tlaku pneumatík. Tiež,
keď vymeníte kompaktné rezervné koleso po rozsvietení výstražnej kontrolky
tlaku pneumatík, kontrolka zostane rozsvietená.
■Keď je namontované kompaktné rezervné koleso (ak je vo výbave)
Vozidlo sa pri jazde s kompaktným rezervným kolesom zníži, v porovnaní s jaz-
dou so štandardnými kolesami.
■Ak máte defekt prednej pneumatiky na ceste pokrytej snehom alebo ľa-
dom (vozidlá s kompaktným rezervným kolesom)
Nasaďte kompaktné rezervné koleso na miesto jedného zo zadných kolies
vozidla. Vykonajte nasledujúce kroky a nasaďte snehové reťaze na predné
kolesá:
Vymeňte zadné koleso za kompaktné rezervné koleso.
Vymeňte predné koleso s defektom za koleso demontované zo zadnej časti
vozidla.
Nasaďte snehové reťaze na predné kolesá.
■Remeň pre uchytenie zdviháku
4
Po odpojení háčika na remeni pre uchyte-
nie zdviháku zo zaisťovacieho otvoru ,
pretočte remeň a pripojte háčik do zaisťo-
vacieho otvoru .
5
1
2
3
1
2

6087-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)

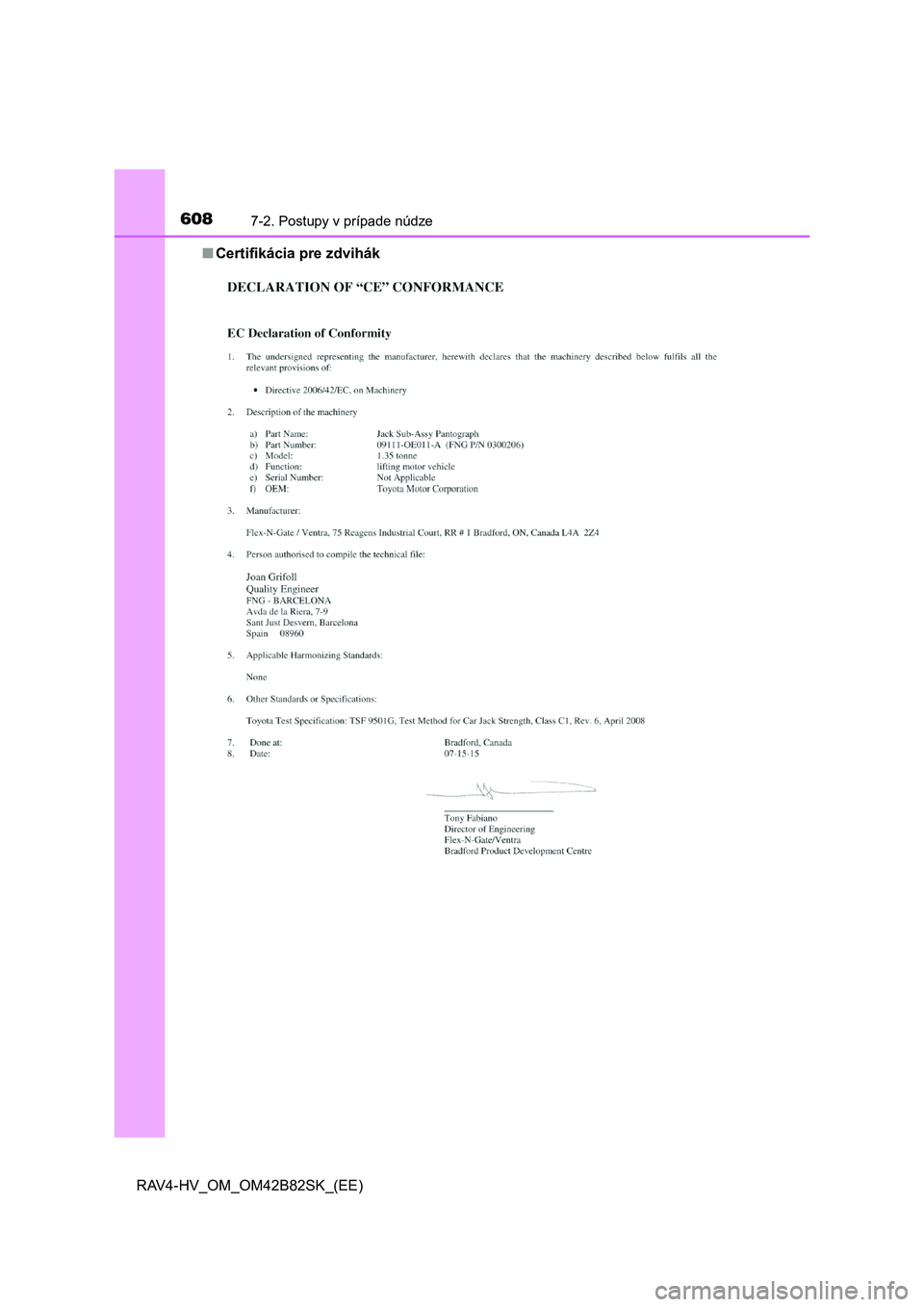

■ Certifikácia pre zdvihák

6097-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy

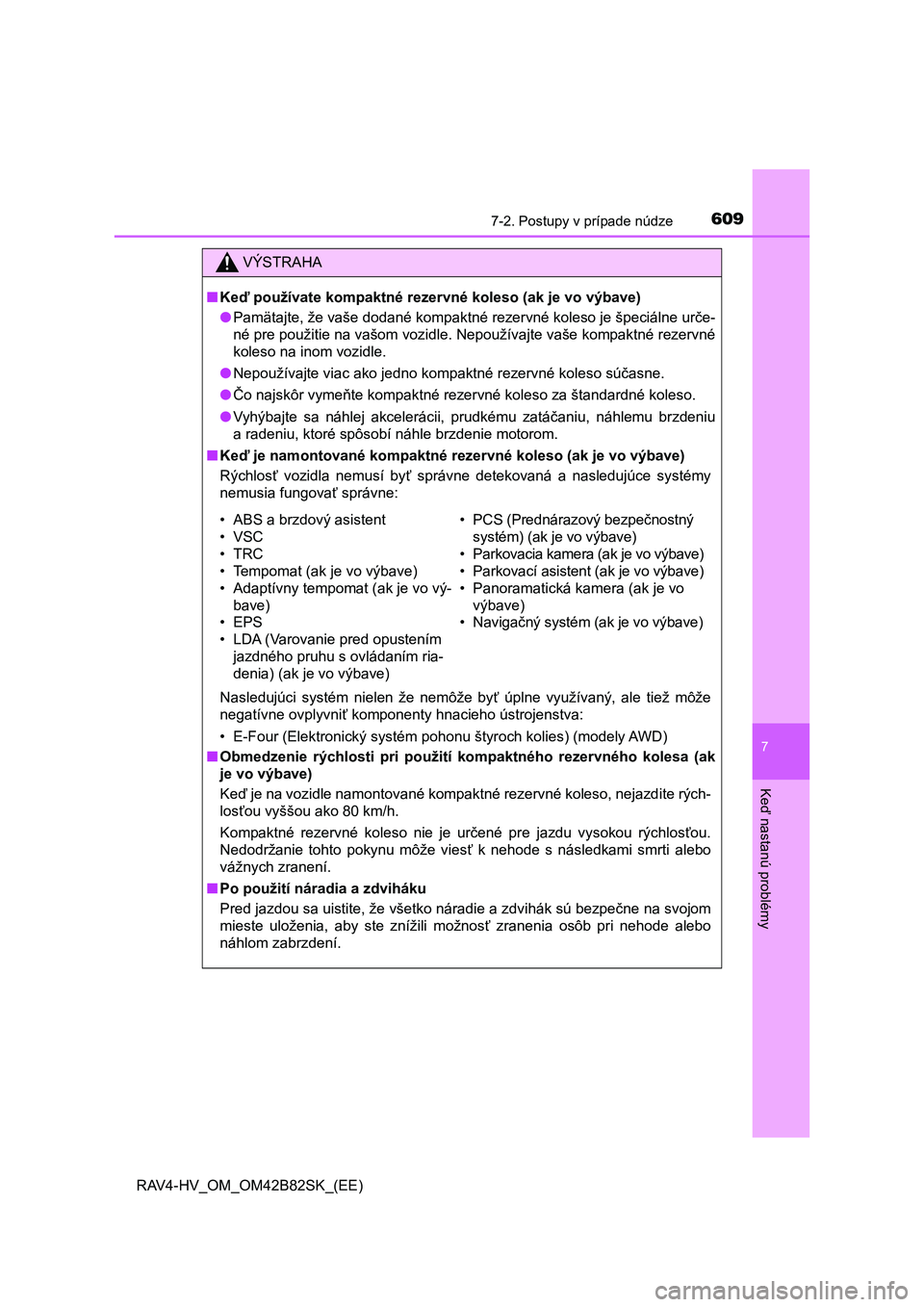

VÝSTRAHA
■Keď používate kompaktné rezervné koleso (ak je vo výbave)
●Pamätajte, že vaše dodané kompaktné rezervné koleso je špeciálne urče-
né pre použitie na vašom vozidle. Nepoužívajte vaše kompaktné rezervné
koleso na inom vozidle.
●Nepoužívajte viac ako jedno kompaktné rezervné koleso súčasne.
●Čo najskôr vymeňte kompaktné rezervné koleso za štandardné koleso.
●Vyhýbajte sa náhlej akcelerácii, prudkému zatáčaniu, náhlemu brzdeniu
a radeniu, ktoré spôsobí náhle brzdenie motorom.
■Keď je namontované kompaktné rezervné koleso (ak je vo výbave)
Rýchlosť vozidla nemusí byť správne detekovaná a nasledujúce systémy
nemusia fungovať správne:
Nasledujúci systém nielen že nemôže byť úplne využívaný, ale tiež môže
negatívne ovplyvniť komponenty hnacieho ústrojenstva:
• E-Four (Elektronický systém pohonu štyroch kolies) (modely AWD)
■Obmedzenie rýchlosti pri použití kompaktného rezervného kolesa (ak
je vo výbave)
Keď je na vozidle namontované kompaktné rezervné koleso, nejazdite rých-
losťou vyššou ako 80 km/h.
Kompaktné rezervné koleso nie je určené pre jazdu vysokou rýchlosťou.
Nedodržanie tohto pokynu môže viesť k nehode s následkami smrti alebo
vážnych zranení.
■Po použití náradia a zdviháku
Pred jazdou sa uistite, že všetko náradie a zdvihák sú bezpečne na svojom
mieste uloženia, aby ste znížili možnosť zranenia osôb pri nehode alebo
náhlom zabrzdení.
• ABS a brzdový asistent
•VSC
•TRC
• Tempomat (ak je vo výbave)
• Adaptívny tempomat (ak je vo vý-
bave)
•EPS
• LDA (Varovanie pred opustením
jazdného pruhu s ovládaním ria-
denia) (ak je vo výbave)• PCS (Prednárazový bezpečnostný
systém) (ak je vo výbave)
• Parkovacia kamera (ak je vo výbave)
• Parkovací asistent (ak je vo výbave)
• Panoramatická kamera (ak je vo
výbave)
• Navigačný systém (ak je vo výbave)

6107-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
UPOZORNENIE
■Buďte opatrní pri jazde cez nerovnosti, ak máte namontované kom-
paktné rezervné koleso (ak je vo výbave)
Vozidlo sa pri jazde s kompaktným rezervným kolesom zníži, v porovnaní
s jazdou so štandardnými kolesami. Buďte opatrní, keď idete po vozovkách
s nerovným povrchom.
■Jazda so snehovými reťazami a kompaktným rezervným kolesom (ak
je vo výbave)
Nenasadzujte snehové reťaze na kompaktné rezervné koleso.
Reťaze môžu poškodiť karosériu vozidla a nepriaznivo ovplyvniť jazdný vý-
kon.
■Keď meníte pneumatiky (vozidlá s výstražným systémom tlaku pneu-
matík)
Keď demontujete alebo montujete kolesá, pneumatiky alebo ventil a vysie-
lač výstražného systému tlaku pneumatík, kontaktujte ktoréhokoľvek autori-
zovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľahlivý servis,
pretože ventily a vysielače výstražného systému tlaku pneumatík môžu byť
pri chybnom zaobchádzaní poškodené.
