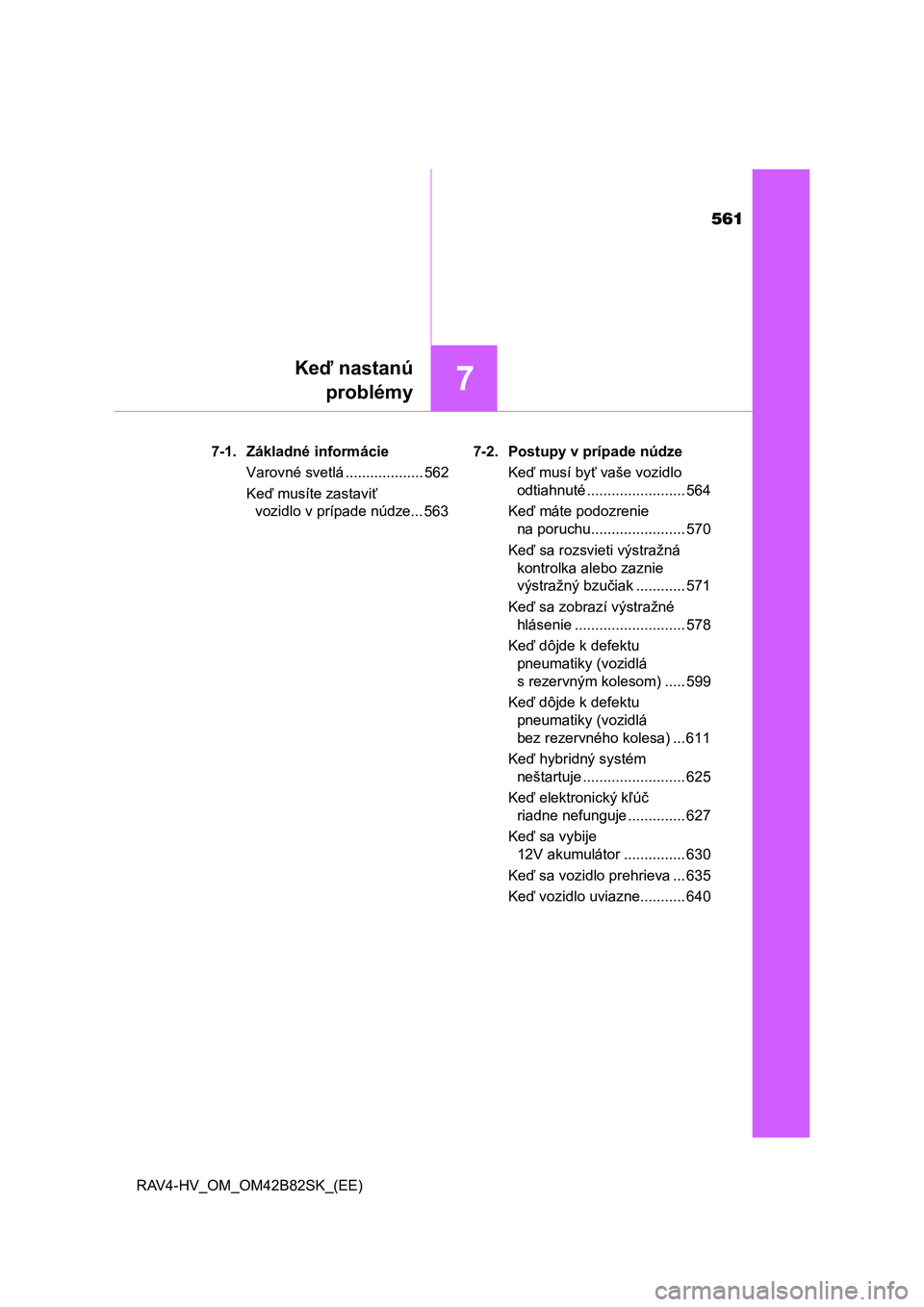

Page 561 of 688

561
7
Keď nastanú
problémy
RAV4-HV_OM_OM42B82SK_(EE)7-1. Základné informácie
Varovné svetlá ................... 562
Keď musíte zastaviť
vozidlo v prípade núdze... 5637-2. Postupy v prípade núdze
Keď musí byť vaše vozidlo
odtiahnuté ........................ 564
Keď máte podozrenie
na poruchu....................... 570
Keď sa rozsvieti výstražná
kontrolka alebo zaznie
výstražný bzučiak ............ 571
Keď sa zobrazí výstražné
hlásenie ........................... 578
Keď dôjde k defektu
pneumatiky (vozidlá
s rezervným kolesom) ..... 599
Keď dôjde k defektu
pneumatiky (vozidlá
bez rezervného kolesa) ... 611
Keď hybridný systém
neštartuje ......................... 625
Keď elektronický kľúč
riadne nefunguje .............. 627
Keď sa vybije
12V akumulátor ............... 630
Keď sa vozidlo prehrieva ... 635
Keď vozidlo uviazne........... 640

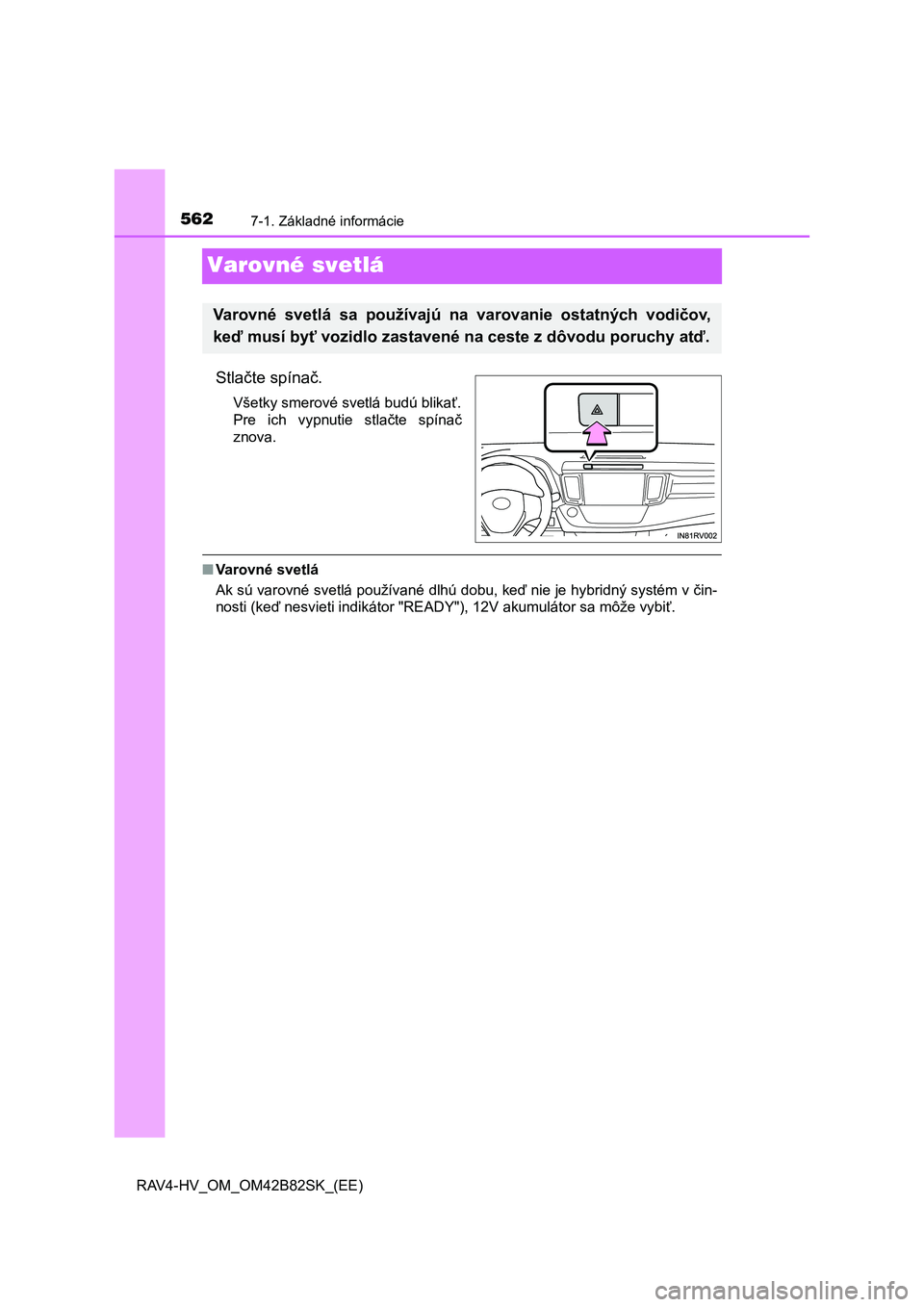

Page 562 of 688

5627-1. Základné informácie
RAV4-HV_OM_OM42B82SK_(EE)
Varovné svetlá
Stlačte spínač.
Všetky smerové svetlá budú blikať.
Pre ich vypnutie stlačte spínač
znova.
■Varovné svetlá
Ak sú varovné svetlá používané dlhú dobu, keď nie je hybridný systém v čin-
nosti (keď nesvieti indikátor "READY"), 12V akumulátor sa môže vybiť.
Varovné svetlá sa používajú na varovanie ostatných vodičov,
keď musí byť vozidlo zastavené na ceste z dôvodu poruchy atď.

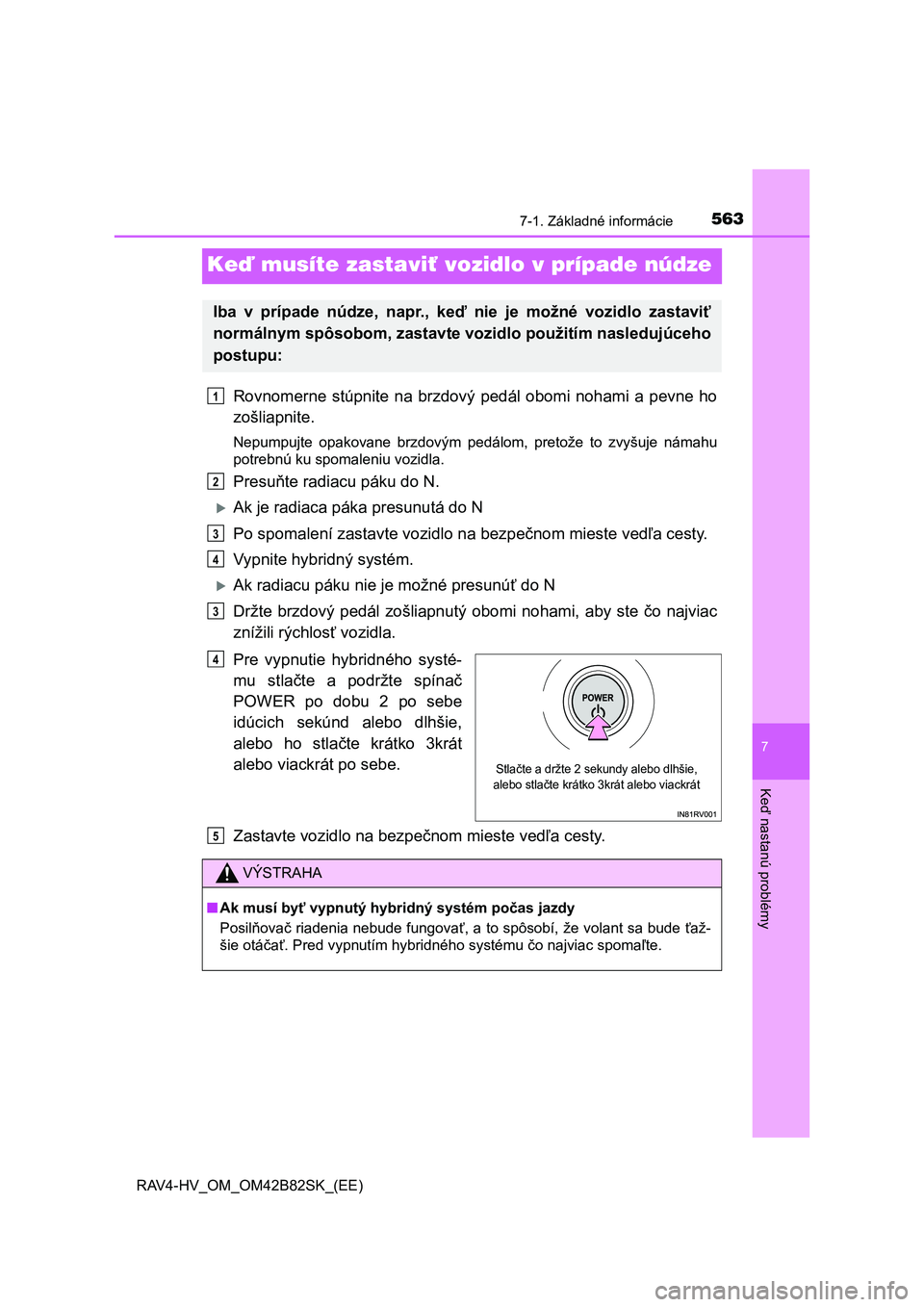

Page 563 of 688

5637-1. Základné informácie
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy
Keď musíte zastaviť vozidlo v prípade núdze
Rovnomerne stúpnite na brzdový pedál obomi nohami a pevne ho
zošliapnite.
Nepumpujte opakovane brzdovým pedálom, pretože to zvyšuje námahu
potrebnú ku spomaleniu vozidla.
Presuňte radiacu páku do N.
Ak je radiaca páka presunutá do N
Po spomalení zastavte vozidlo na bezpečnom mieste vedľa cesty.
Vypnite hybridný systém.
Ak radiacu páku nie je možné presunúť do N
Držte brzdový pedál zošliapnutý obomi nohami, aby ste čo najviac
znížili rýchlosť vozidla.
Pre vypnutie hybridného systé-
mu stlačte a podržte spínač
POWER po dobu 2 po sebe
idúcich sekúnd alebo dlhšie,
alebo ho stlačte krátko 3krát
alebo viackrát po sebe.
Zastavte vozidlo na bezpečnom mieste vedľa cesty.
Iba v prípade núdze, napr., keď nie je možné vozidlo zastaviť
normálnym spôsobom, zastavte vozidlo použitím nasledujúceho
postupu:
1
2
3
4
3
Stlačte a držte 2 sekundy alebo dlhšie,
alebo stlačte krátko 3krát alebo viackrát
4
VÝSTRAHA
■Ak musí byť vypnutý hybridný systém počas jazdy
Posilňovač riadenia nebude fungovať, a to spôsobí, že volant sa bude ťaž-
šie otáčať. Pred vypnutím hybridného systému čo najviac spomaľte.
5

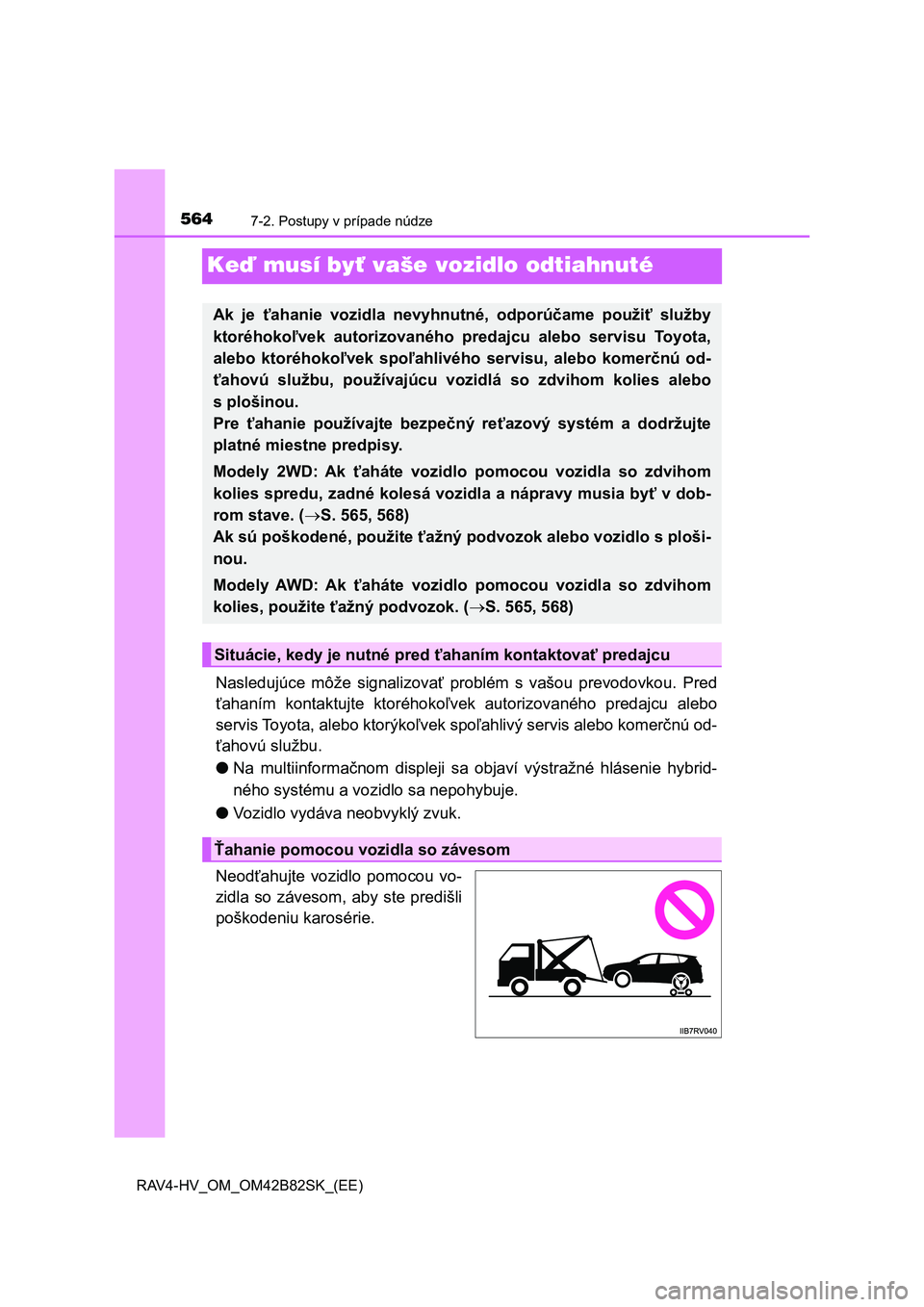

Page 564 of 688

5647-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
Keď musí byť vaše vozidlo odtiahnuté
Nasledujúce môže signalizovať problém s vašou prevodovkou. Pred
ťahaním kontaktujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo ktorýkoľvek spoľahlivý servis alebo komerčnú od-
ťahovú službu.
●Na multiinformačnom displeji sa objaví výstražné hlásenie hybrid-
ného systému a vozidlo sa nepohybuje.
●Vozidlo vydáva neobvyklý zvuk.
Neodťahujte vozidlo pomocou vo-
zidla so závesom, aby ste predišli
poškodeniu karosérie.
Ak je ťahanie vozidla nevyhnutné, odporúčame použiť služby
ktoréhokoľvek autorizovaného predajcu alebo servisu Toyota,
alebo ktoréhokoľvek spoľahlivého servisu, alebo komerčnú od-
ťahovú službu, používajúcu vozidlá so zdvihom kolies alebo
s plošinou.
Pre ťahanie používajte bezpečný reťazový systém a dodržujte
platné miestne predpisy.
Modely 2WD: Ak ťaháte vozidlo pomocou vozidla so zdvihom
kolies spredu, zadné kolesá vozidla a nápravy musia byť v dob-
rom stave. (S. 565, 568)
Ak sú poškodené, použite ťažný podvozok alebo vozidlo s ploši-
nou.
Modely AWD: Ak ťaháte vozidlo pomocou vozidla so zdvihom
kolies, použite ťažný podvozok. (S. 565, 568)
Situácie, kedy je nutné pred ťahaním kontaktovať predajcu
Ťahanie pomocou vozidla so závesom

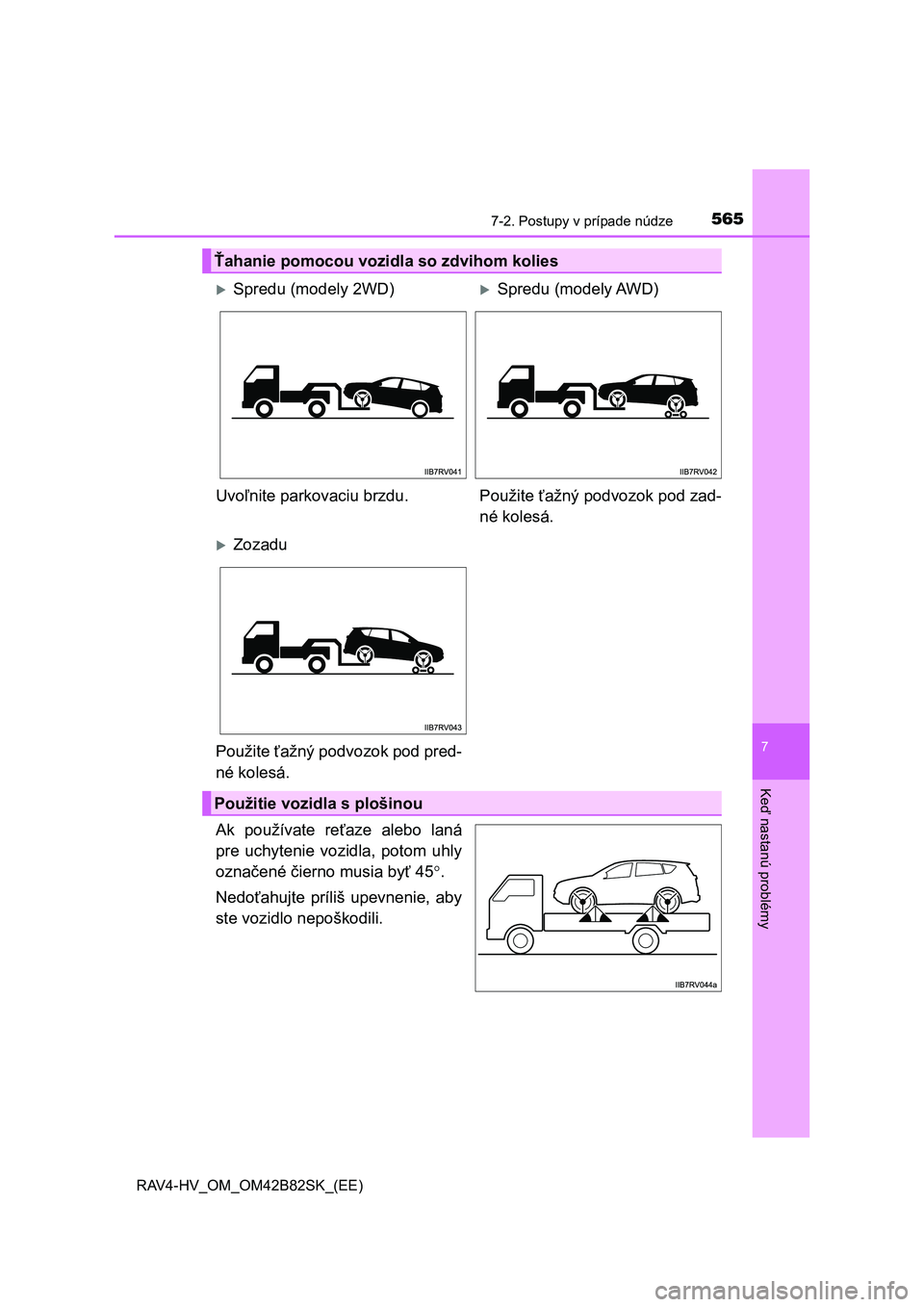

Page 565 of 688

5657-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy
Ak používate reťaze alebo laná
pre uchytenie vozidla, potom uhly
označené čierno musia byť 45.
Nedoťahujte príliš upevnenie, aby
ste vozidlo nepoškodili.
Ťahanie pomocou vozidla so zdvihom kolies
Spredu (modely 2WD)Spredu (modely AWD)
Uvoľnite parkovaciu brzdu. Použite ťažný podvozok pod zad-
né kolesá.
Zozadu
Použite ťažný podvozok pod pred-
né kolesá.
Použitie vozidla s plošinou

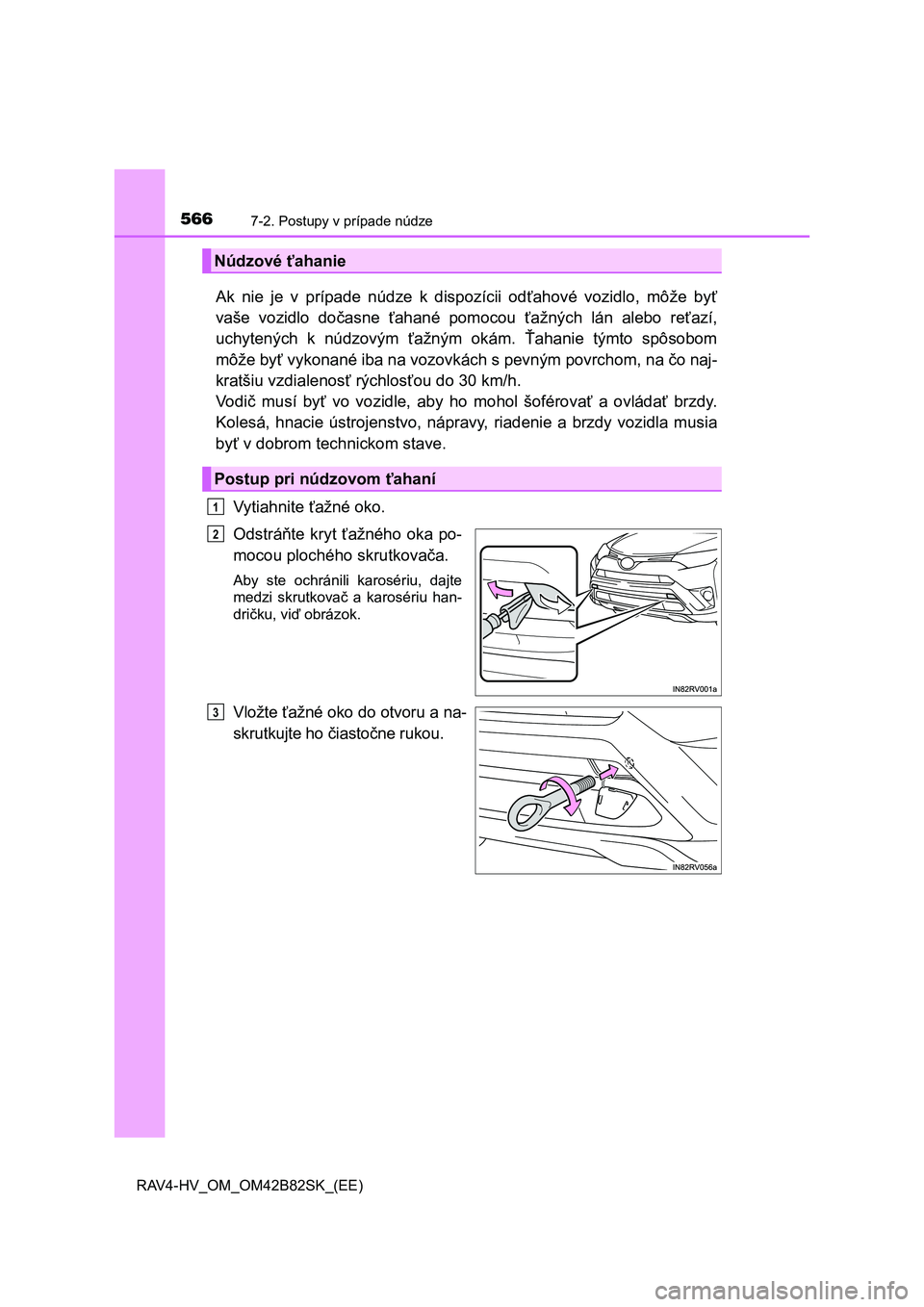

Page 566 of 688

5667-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
Ak nie je v prípade núdze k dispozícii odťahové vozidlo, môže byť
vaše vozidlo dočasne ťahané pomocou ťažných lán alebo reťazí,
uchytených k núdzovým ťažným okám. Ťahanie týmto spôsobom
môže byť vykonané iba na vozovkách s pevným povrchom, na čo naj-
kratšiu vzdialenosť rýchlosťou do 30 km/h.
Vodič musí byť vo vozidle, aby ho mohol šoférovať a ovládať brzdy.
Kolesá, hnacie ústrojenstvo, nápravy, riadenie a brzdy vozidla musia
byť v dobrom technickom stave.
Vytiahnite ťažné oko.
Odstráňte kryt ťažného oka po-
mocou plochého skrutkovača.
Aby ste ochránili karosériu, dajte
medzi skrutkovač a karosériu han-
dričku, viď obrázok.
Vložte ťažné oko do otvoru a na-
skrutkujte ho čiastočne rukou.
Núdzové ťahanie
Postup pri núdzovom ťahaní
1
2
3

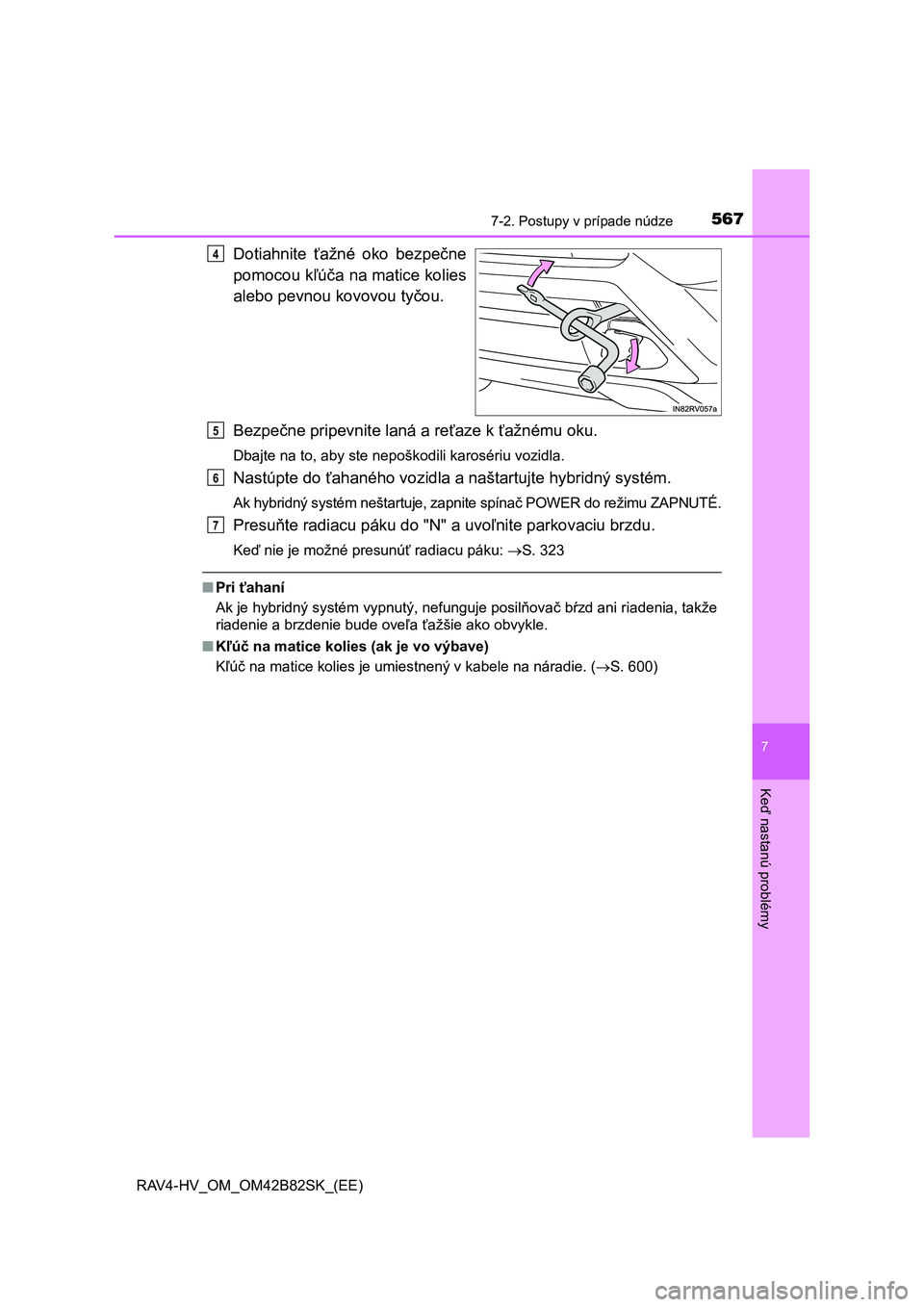

Page 567 of 688

5677-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy
Dotiahnite ťažné oko bezpečne
pomocou kľúča na matice kolies
alebo pevnou kovovou tyčou.
Bezpečne pripevnite laná a reťaze k ťažnému oku.
<002700450044004d00570048000300510044000300570052000f000300440045005c00030056005700480003005100480053005200e3004e00520047004c004f004c0003004e004400550052005600700055004c0058000300590052005d004c0047004f00
440011[
Nastúpte do ťahaného vozidla a naštartujte hybridný systém.
Ak hybridný systém neštartuje, zapnite spínač POWER do režimu ZAPNUTÉ.
Presuňte radiacu páku do "N" a uvoľnite parkovaciu brzdu.
Keď nie je možné presunúť radiacu páku: S. 323
■Pri ťahaní
Ak je hybridný systém vypnutý, nefunguje posilňovač bŕzd ani riadenia, takže
riadenie a brzdenie bude oveľa ťažšie ako obvykle.
■Kľúč na matice kolies (ak je vo výbave)
Kľúč na matice kolies je umiestnený v kabele na náradie. (S. 600)
4
5
6
7

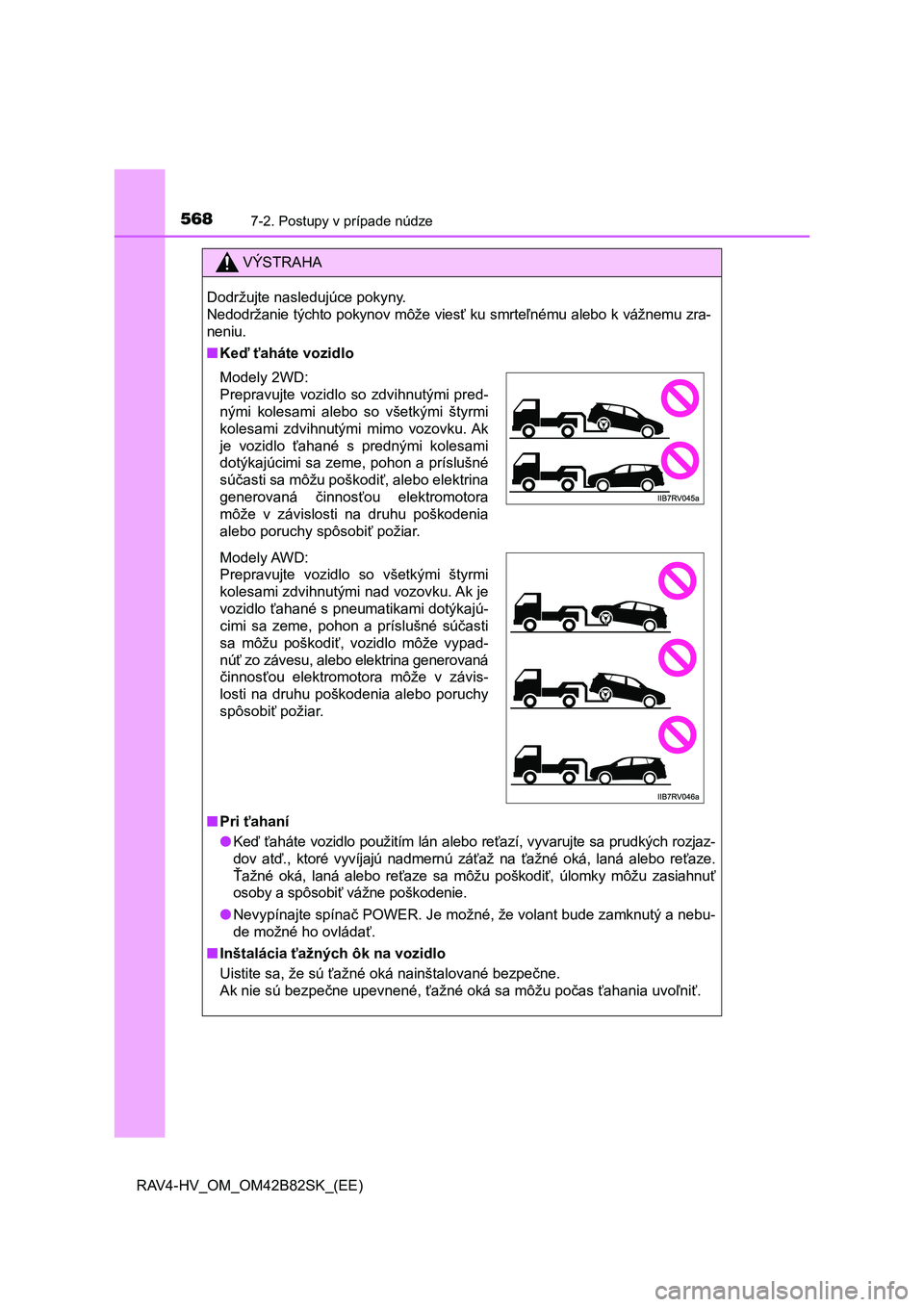

Page 568 of 688

5687-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
VÝSTRAHA
Dodržujte nasledujúce pokyny.
Nedodržanie týchto pokynov môže viesť ku smrteľnému alebo k vážnemu zra-
neniu.
■Keď ťaháte vozidlo
■Pri ťahaní
●Keď ťaháte vozidlo použitím lán alebo reťazí, vyvarujte sa prudkých rozjaz-
dov atď., ktoré vyvíjajú nadmernú záťaž na ťažné oká, laná alebo reťaze.
Ťažné oká, laná alebo reťaze sa môžu poškodiť, úlomky môžu zasiahnuť
osoby a spôsobiť vážne poškodenie.
●Nevypínajte spínač POWER. Je možné, že volant bude zamknutý a nebu-
de možné ho ovládať.
■Inštalácia ťažných ôk na vozidlo
<0038004c00560057004c00570048000300560044000f000300e5004800030056007e00030122004400e50051007000030052004e0069000300510044004c005100e300570044004f00520059004400510070000300450048005d0053004800fe0051004800
11[
<0024004e00030051004c004800030056007e000300450048005d0053004800fe00510048000300580053004800590051004800510070000f00030122004400e50051007000030052004e006900030056004400030050007b00e5005800030053005200fe00
440056000301220044004b00440051004c0044000300580059[oľniť.
Modely 2WD:
Prepravujte vozidlo so zdvihnutými pred-
nými kolesami alebo so všetkými štyrmi
kolesami zdvihnutými mimo vozovku. Ak
je vozidlo ťahané s prednými kolesami
dotýkajúcimi sa zeme, pohon a príslušné
súčasti sa môžu poškodiť, alebo elektrina
generovaná činnosťou elektromotora
môže v závislosti na druhu poškodenia
alebo poruchy spôsobiť požiar.
Modely AWD:
Prepravujte vozidlo so všetkými štyrmi
kolesami zdvihnutými nad vozovku. Ak je
vozidlo ťahané s pneumatikami dotýkajú-
cimi sa zeme, pohon a príslušné súčasti
sa môžu poškodiť, vozidlo môže vypad-
núť zo závesu, alebo elektrina generovaná
činnosťou elektromotora môže v závis-
losti na druhu poškodenia alebo poruchy
spôsobiť požiar.

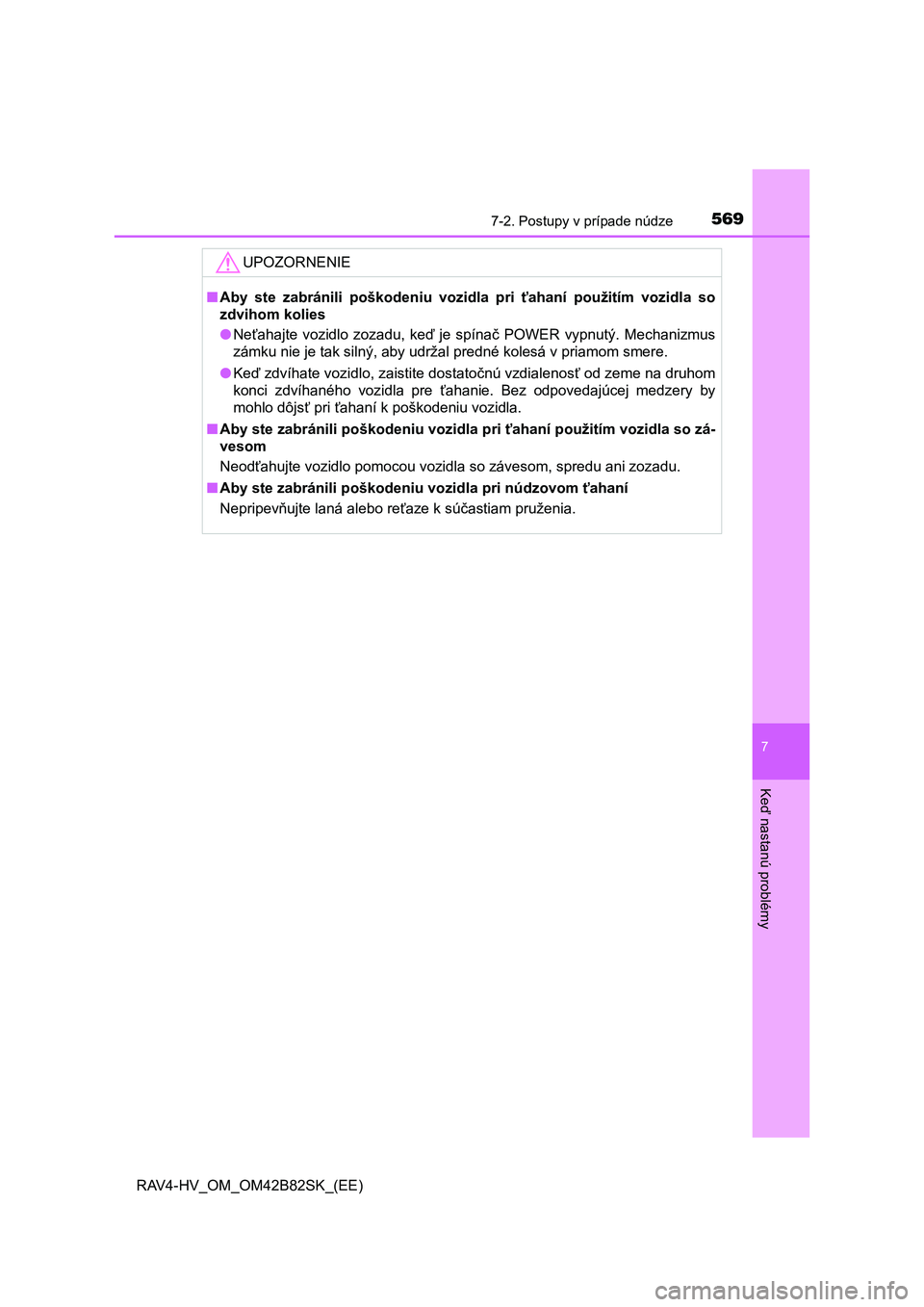

Page 569 of 688

5697-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
7
Keď nastanú problémy
UPOZORNENIE
■Aby ste zabránili poškodeniu vozidla pri ťahaní použitím vozidla so
zdvihom kolies
●Neťahajte vozidlo zozadu, keď je spínač POWER vypnutý. Mechanizmus
<005d00690050004e005800030051004c00480003004d0048000300570044004e00030056004c004f005100ea000f000300440045005c000300580047005500e50044004f00030053005500480047005100700003004e0052004f0048005600690003005900
0300530055004c004400500052005000030056005000480055[e.
●Keď zdvíhate vozidlo, zaistite dostatočnú vzdialenosť od zeme na druhom
konci zdvíhaného vozidla pre ťahanie. Bez odpovedajúcej medzery by
mohlo dôjsť pri ťahaní k poškodeniu vozidla.
■Aby ste zabránili poškodeniu vozidla pri ťahaní použitím vozidla so zá-
vesom
Neodťahujte vozidlo pomocou vozidla so závesom, spredu ani zozadu.
■Aby ste zabránili poškodeniu vozidla pri núdzovom ťahaní
<0031004800530055004c00530048005901160058004d005700480003004f00440051006900030044004f00480045005200030055004801220044005d00480003004e00030056007e00fe004400560057004c00440050000300530055005800e50048005100
4c00440011[

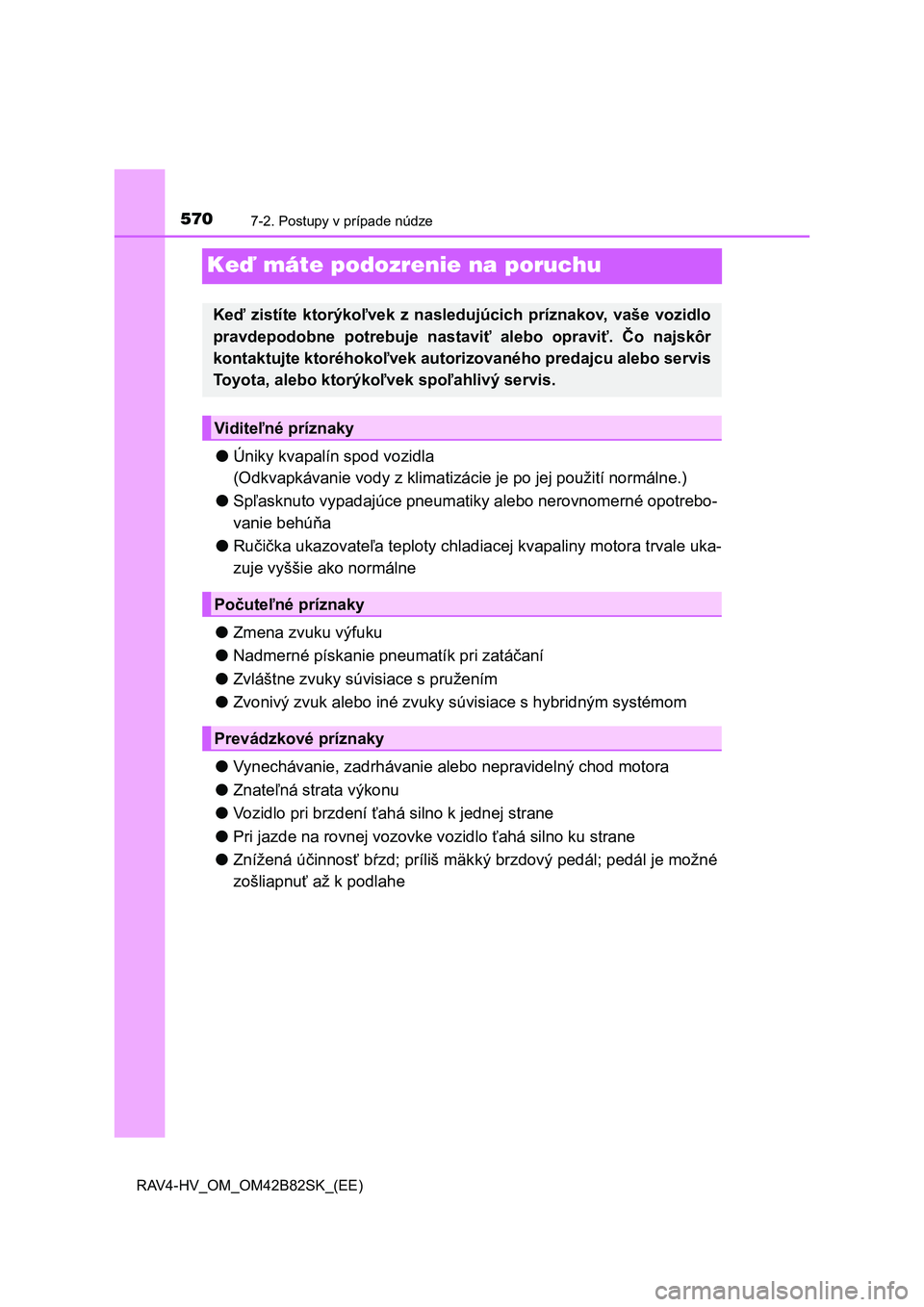

Page 570 of 688

5707-2. Postupy v prípade núdze
RAV4-HV_OM_OM42B82SK_(EE)
Keď máte podozrenie na poruchu
●Úniky kvapalín spod vozidla
(Odkvapkávanie vody z klimatizácie je po jej použití normálne.)
●Spľasknuto vypadajúce pneumatiky alebo nerovnomerné opotrebo-
vanie behúňa
●Ručička ukazovateľa teploty chladiacej kvapaliny motora trvale uka-
zuje vyššie ako normálne
●Zmena zvuku výfuku
●Nadmerné pískanie pneumatík pri zatáčaní
●Zvláštne zvuky súvisiace s pružením
●Zvonivý zvuk alebo iné zvuky súvisiace s hybridným systémom
●Vynechávanie, zadrhávanie alebo nepravidelný chod motora
●Znateľná strata výkonu
●Vozidlo pri brzdení ťahá silno k jednej strane
●Pri jazde na rovnej vozovke vozidlo ťahá silno ku strane
●Znížená účinnosť bŕzd; príliš mäkký brzdový pedál; pedál je možné
zošliapnuť až k podlahe
Keď zistíte ktorýkoľvek z nasledujúcich príznakov, vaše vozidlo
pravdepodobne potrebuje nastaviť alebo opraviť. Čo najskôr
kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis
Toyota, alebo ktorýkoľvek spoľahlivý servis.
Viditeľné príznaky
Počuteľné príznaky
Prevádzkové príznaky
