TOYOTA RAV4 2018 Kezelési útmutató (in Hungarian)

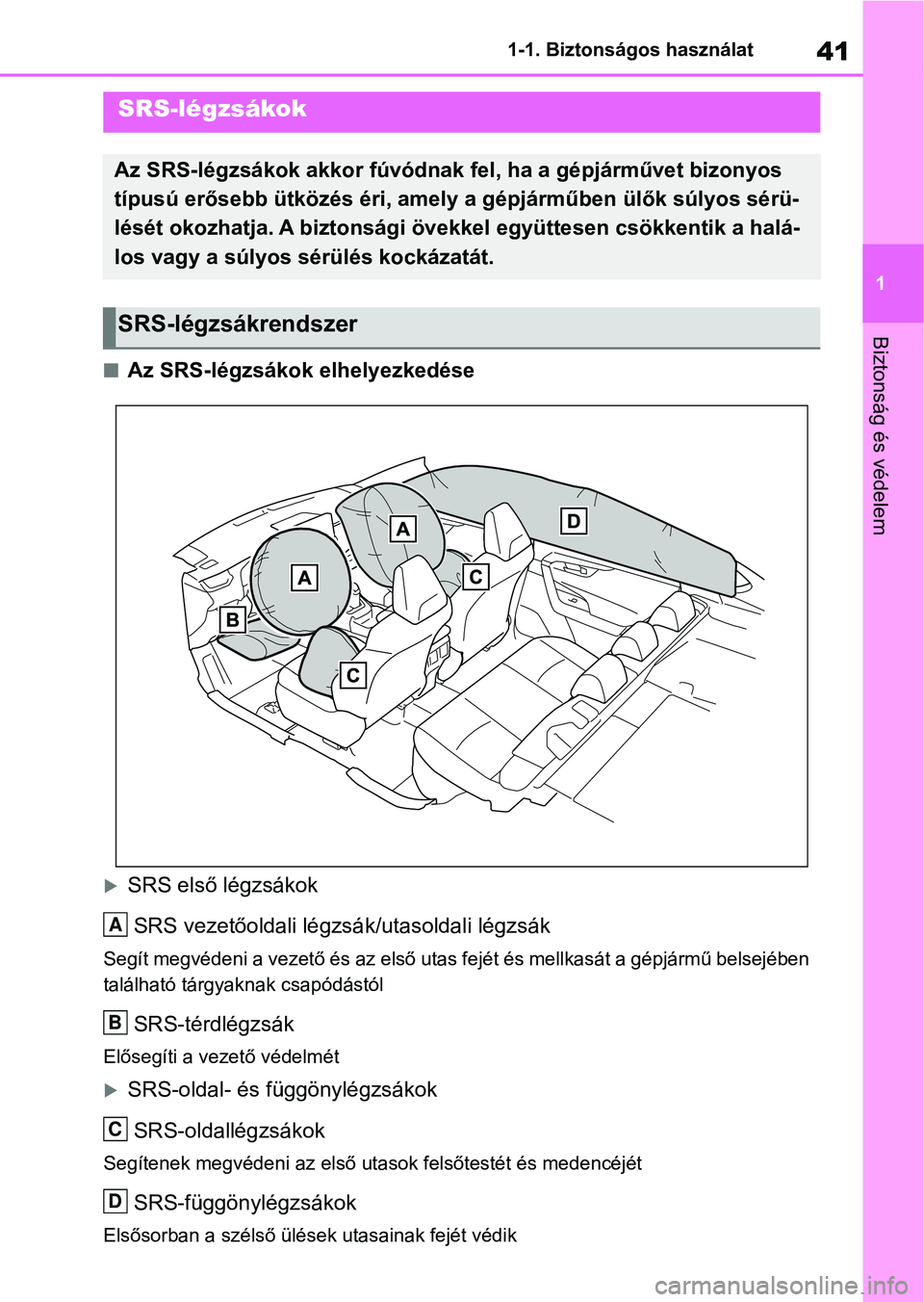

41
1
1-1. Biztonságos használat
Biztonság és védelem
nAz SRS-légzsákok elhelyezkedése
SRS első légzsákok
SRS vezetőoldali légzsá k/utasoldali légzsák
Segít megvédeni a vezető és az első utas fejét és mellkasát a g épjármű belsejében
található tárgyaknak csapódástól
SRS-térdlégzsák
Elősegíti a vezető védelmét
SRS-oldal- és függönylégzsákok
SRS-oldallégzsákok
Segítenek megvédeni az első utasok felsőtestét és medencéjét
SRS-függönylégzsákok
Elsősorban a szélső ülés ek utasainak fejét védik
SRS-légzsákok
Az SRS-légzsákok akkor fúvódnak fel, ha a gépjárművet bizonyos
típusú erősebb ütközés éri, amely a gépjárműben ülők súlyos sérü-
lését okozhatja. A biztonsági ö vekkel együttesen csökkentik a h alá-
los vagy a súlyos sérülés kockázatát.
SRS-légzsákrendszer
A
B
C
D

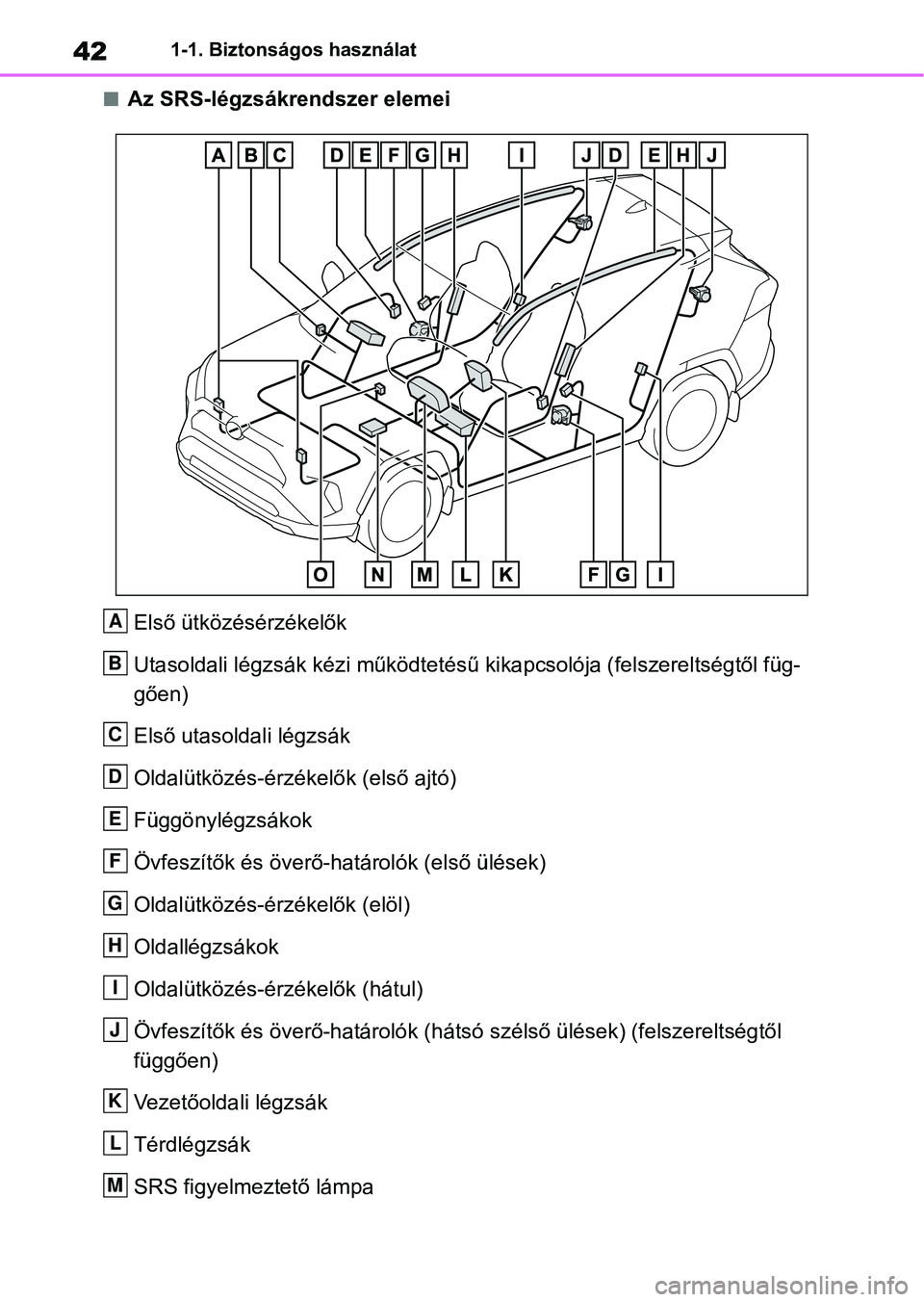

421-1. Biztonságos használat
nAz SRS-légzsákrendszer elemeiElső ütközésérzékelők
Utasoldali légzsák kézi működtetés ű kikapcsolója (felszereltségtől füg-
gően)
Első utasoldali légzsák
Oldalütközés-érzékelők (első ajtó)
Függönylégzsákok
Övfeszítők és överő-határolók (első ülések)
Oldalütközés-érzékelők (elöl)
Oldallégzsákok
Oldalütközés-érzékelők (hátul)
Övfeszítők és överő-határolók (h átsó szélső ülések) (felszereltségtől
függően)
Vezetőoldali légzsák
Térdlégzsák
SRS figyelmeztető lámpa
A
B
C
D
E
F
G
H
I
J
K
L
M

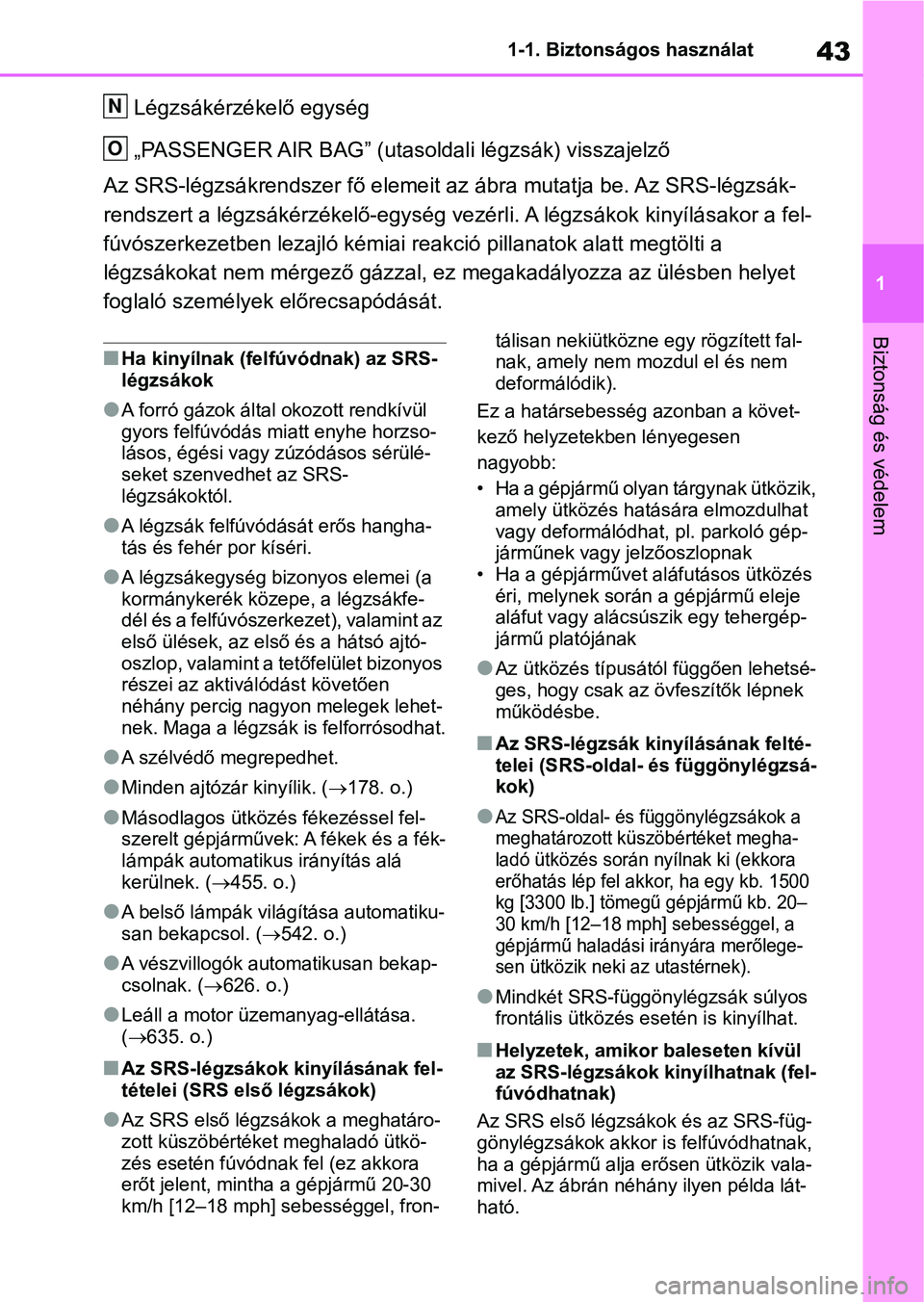

43
1
1-1. Biztonságos használat
Biztonság és védelem
Légzsákérzékelő egység
„PASSENGER AIR BAG” (utasoldali légzsák) visszajelző
Az SRS-légzsákrendszer fő elemeit az ábra mutatja be. Az SRS-légzsák-
rendszert a légzsákérzé kelő-egység vezérli. A légzsákok kinyílá sakor a fel-
fúvószerkezetben lezajló kémiai reakció pillanatok alatt megtöl ti a
légzsákokat nem mérgező gázzal, ez megakadályozza az ülésben helyet
foglaló személyek előrecsapódását.
nHa kinyílnak (felfúvódnak) az SRS-
légzsákok
lA forró gázok által okozott rendkívül
gyors felfúvódás miatt enyhe horzso-
lásos, égési vagy zúzódásos sérülé-
seket szenvedhet az SRS-
légzsákoktól.
lA légzsák felfúvódását erős hangha-
tás és fehér por kíséri.
lA légzsákegység bizonyos elemei (a
kormánykerék köze pe, a légzsákfe-
dél és a felfúvószerkezet), valamint az
első ülések, az el ső és a hátsó ajtó-
oszlop, valamint a tetőfelület bizonyos
részei az aktiválódást követően
néhány percig nagyon melegek lehet-
nek. Maga a légzsák is felforrósodhat.
lA szélvédő megrepedhet.
lMinden ajtózár kinyílik. ( 178. o.)
lMásodlagos ütközés fékezéssel fel-
szerelt gépjárművek: A fékek és a fék-
lámpák automatikus irányítás alá
kerülnek. ( 455. o.)
lA belső lámpák világítása automatiku-
san bekapcsol. ( 542. o.)
lA vészvillogók automatikusan bekap-
csolnak. (626. o.)
lLeáll a motor üzemanyag-ellátása.
(635. o.)
nAz SRS-légzsákok kinyílásának fel-
tételei (SRS első légzsákok)
lAz SRS első légzsákok a meghatáro-
zott küszöbértéket meghaladó ütkö-
zés esetén fúvódnak fel (ez akkora
erőt jelent, mintha a gépjármű 20-30
km/h [12–18 mph] sebességgel, fron- tálisan nekiütközne egy rögzített fal-
nak, amely nem mozdul el és nem
deformálódik).
Ez a határsebesség azonban a követ-
kező helyzetekben lényegesen
nagyobb:
• Ha a gépjármű olyan tárgynak ütközik, amely ütközés hatás ára elmozdulhat
vagy deformálódhat, pl. parkoló gép-
járműnek vagy jelzőoszlopnak
• Ha a gépjárművet aláfutásos ütközés éri, melynek során a gépjármű eleje
aláfut vagy alácsú szik egy tehergép-
jármű platójának
lAz ütközés típusától függően lehetsé-
ges, hogy csak az övfeszítők lépnek
működésbe.
nAz SRS-légzsák kinyílásának felté-
telei (SRS-oldal- és függönylégzsá-
kok)
lAz SRS-oldal- és függönylégzsákok a
meghatározott küszöbértéket megha-
ladó ütközés során nyílnak ki (ekkora
erőhatás lép fel akko r, ha egy kb. 1500
kg [3300 lb.] tömegű gépjármű kb. 20–
30 km/h [12–18 mph] sebességgel, a
gépjármű haladási irányára merőlege-
sen ütközik neki az utastérnek).
lMindkét SRS-függönylégzsák súlyos
frontális ütközés esetén is kinyílhat.
nHelyzetek, amikor baleseten kívül
az SRS-légzsákok k inyílhatnak (fel-
fúvódhatnak)
Az SRS első légzsákok és az SRS-füg-
gönylégzsákok akkor is felfúvódhatnak,
ha a gépjármű alja e rősen ütközik vala-
mivel. Az ábrán néhány ilyen példa lát-
ható.
N
O

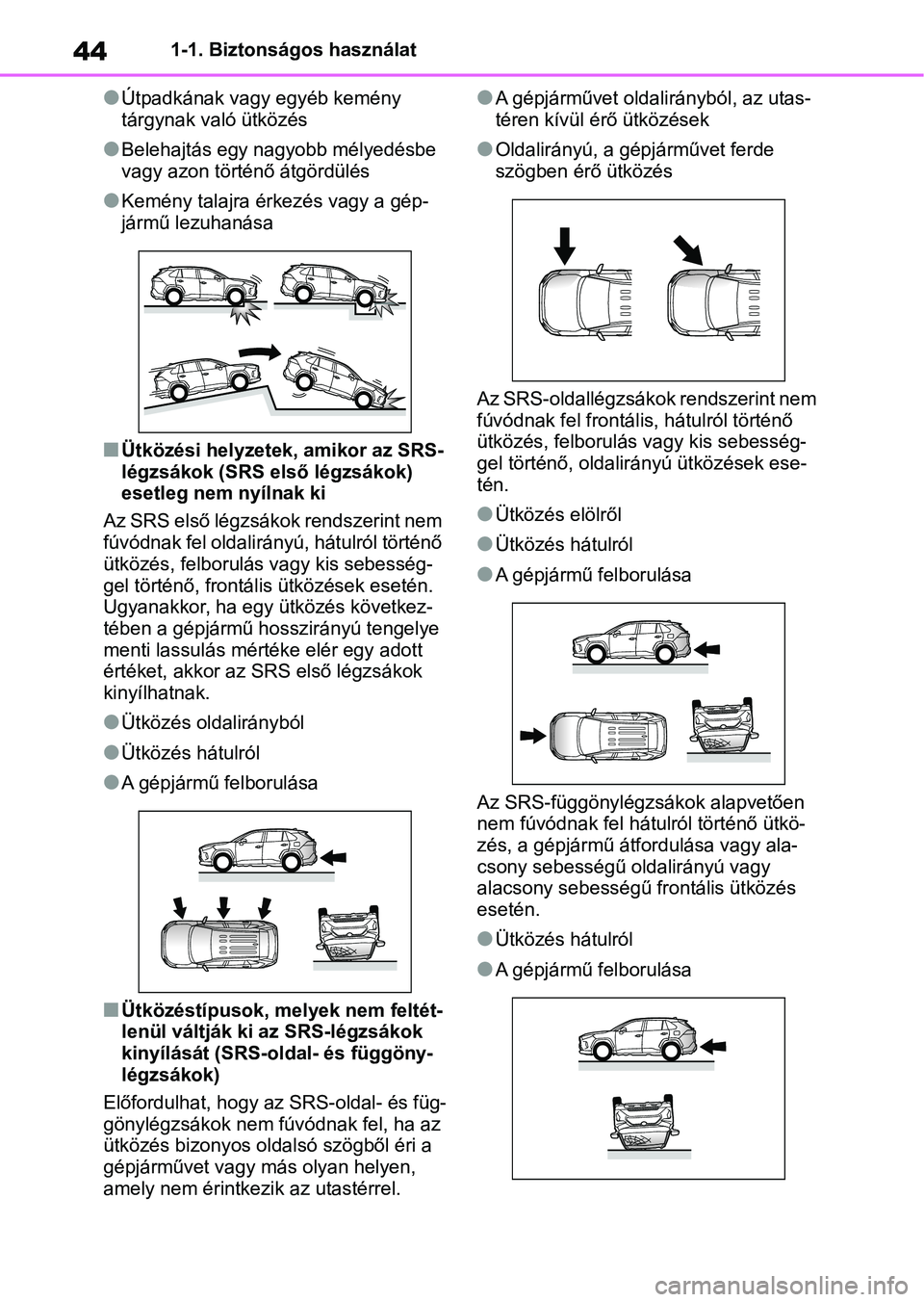

441-1. Biztonságos használat
lÚtpadkának vagy egyéb kemény
tárgynak való ütközés
lBelehajtás egy nagyobb mélyedésbe
vagy azon történő átgördülés
lKemény talajra érkezés vagy a gép-
jármű lezuhanása
nÜtközési helyzetek, amikor az SRS-
légzsákok (SRS első légzsákok)
esetleg nem nyílnak ki
Az SRS első légzsákok rendszerint nem
fúvódnak fel oldalirányú, hátulról történő
ütközés, felborulás vagy kis sebesség-
gel történő, frontális ütközések esetén.
Ugyanakkor, ha egy ütközés következ-
tében a gépjármű hosszirányú tengelye
menti lassulás mértéke elér egy adott
értéket, akkor az S RS első légzsákok
kinyílhatnak.
lÜtközés oldalirányból
lÜtközés hátulról
lA gépjármű felborulása
nÜtközéstípusok, melyek nem feltét-
lenül váltják ki az SRS-légzsákok
kinyílását (SRS-oldal- és függöny-
légzsákok)
Előfordulhat, hogy az SRS-oldal- és füg-
gönylégzsákok nem f úvódnak fel, ha az
ütközés bizonyos oldalsó szögből éri a
gépjárművet vagy más olyan helyen,
amely nem érintkezik az utastérrel.
lA gépjárművet oldalirányból, az utas-
téren kívül ér ő ütközések
lOldalirányú, a gépjárművet ferde
szögben érő ütközés
Az SRS-oldallégzsákok rendszerint nem
fúvódnak fel frontális, hátulról történő
ütközés, felborulás vagy kis sebesség-
gel történő, oldalir ányú ütközések ese-
tén.
lÜtközés elölről
lÜtközés hátulról
lA gépjármű felborulása
Az SRS-függönylégzsákok alapvetően
nem fúvódnak fel hátulról történő ütkö-
zés, a gépjármű átfordulása vagy ala-
csony sebességű oldalirányú vagy
alacsony sebességű frontális ütközés
esetén.
lÜtközés hátulról
lA gépjármű felborulása

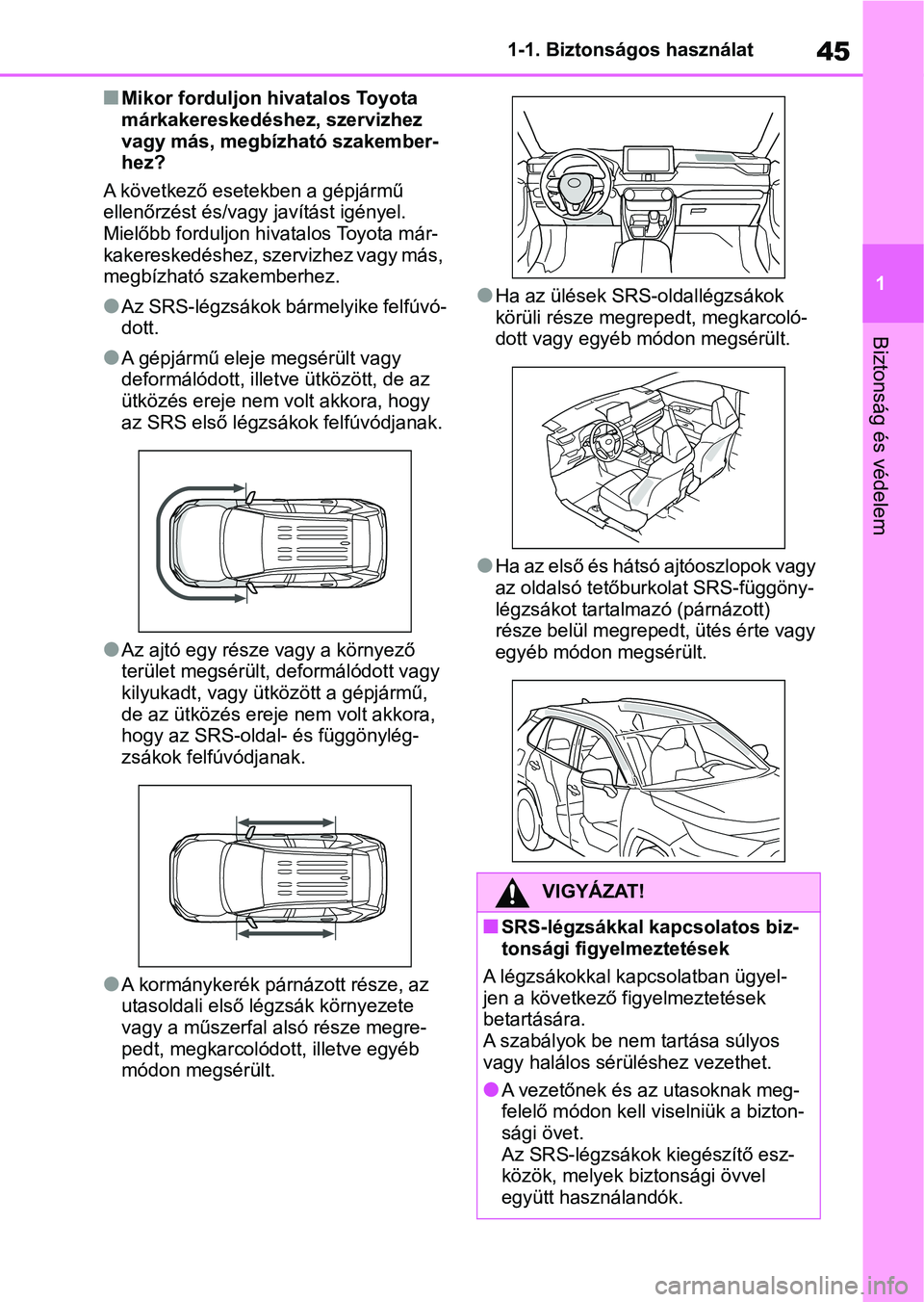

45
1
1-1. Biztonságos használat
Biztonság és védelem
nMikor forduljon hivatalos Toyota
márkakereskedéshez, szervizhez
vagy más, megbízható szakember-
hez?
A következő esetekben a gépjármű
ellenőrzést és/vagy j avítást igényel.
Mielőbb forduljon hivatalos Toyota már-
kakereskedéshez, szervizhez vagy más,
megbízható szakemberhez.
lAz SRS-légzsákok bármelyike felfúvó-
dott.
lA gépjármű eleje megsérült vagy
deformálódott, illetve ütközött, de az
ütközés ereje nem volt akkora, hogy
az SRS első légzsákok felfúvódjanak.
lAz ajtó egy része vagy a környező
terület megsérült, deformálódott vagy
kilyukadt, vagy ütközött a gépjármű,
de az ütközés ereje nem volt akkora,
hogy az SRS-oldal- és függönylég-
zsákok felfúvódjanak.
lA kormánykerék párná zott része, az
utasoldali első lég zsák környezete
vagy a műszerfal alsó része megre-
pedt, megkarcolódott, illetve egyéb
módon megsérült.
lHa az ülések SRS-oldallégzsákok
körüli része megrepedt, megkarcoló-
dott vagy egyéb módon megsérült.
lHa az első és hátsó a jtóoszlopok vagy
az oldalsó tetőburkolat SRS-függöny-
légzsákot tartalmazó (párnázott)
része belül megrepedt, ütés érte vagy
egyéb módon megsérült.
VIGYÁZAT!
nSRS-légzsákkal kapcsolatos biz-
tonsági figyelmeztetések
A légzsákokkal k apcsolatban ügyel-
jen a következő fi gyelmeztetések
betartására.
A szabályok be nem tartása súlyos
vagy halálos sérüléshez vezethet.
lA vezetőnek és az utasoknak meg-
felelő módon kell viselniük a bizton-
sági övet.
Az SRS-légzsákok kiegészítő esz-
közök, melyek biztonsági övvel
együtt használandók.

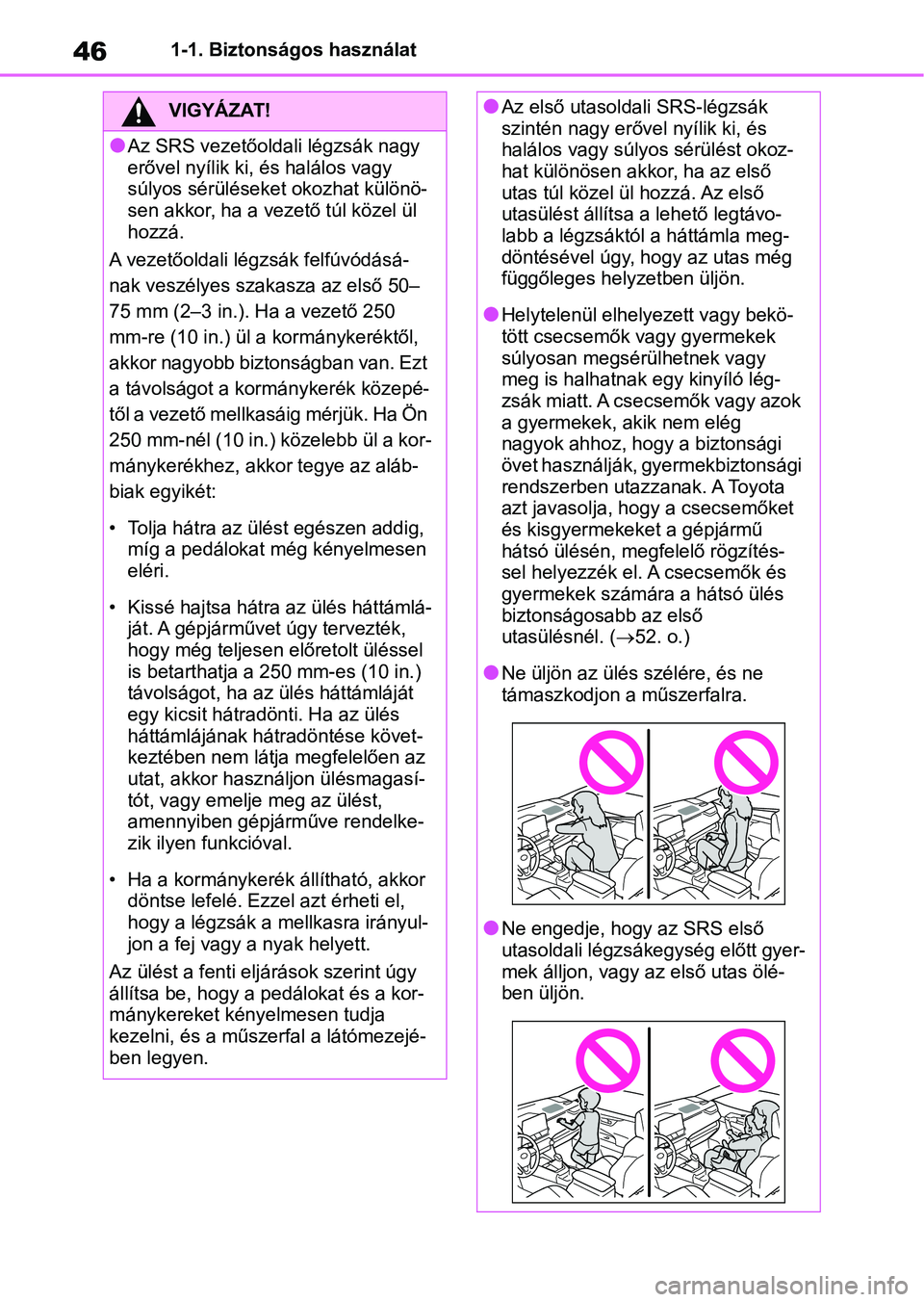

461-1. Biztonságos használat
VIGYÁZAT!
lAz SRS vezetőoldali légzsák nagy
erővel nyílik ki, és halálos vagy
súlyos sérüléseket okozhat különö-
sen akkor, ha a vezető túl közel ül
hozzá.
A vezetőoldali légzsák felfúvódásá-
nak veszélyes szakasza az első 50–
75 mm (2–3 in.). Ha a vezető 250
mm-re (10 in.) ül a kormánykeréktől,
akkor nagyobb biztonságban van. Ezt
a távolságot a korm ánykerék közepé-
től a vezető mellkasáig mérjük. Ha Ön
250 mm-nél (10 in.) közelebb ül a kor-
mánykerékhez, akkor tegye az aláb-
biak egyikét:
• Tolja hátra az ülést egészen addig, míg a pedálokat még kényelmesen
eléri.
• Kissé hajtsa hátra az ülés háttámlá- ját. A gépjárművet úgy tervezték,
hogy még teljesen előretolt üléssel
is betarthatja a 250 mm-es (10 in.)
távolságot, ha az ülés háttámláját
egy kicsit hátradönti. Ha az ülés
háttámlájának hátradöntése követ-
keztében nem látja megfelelően az
utat, akkor használjon ülésmagasí-
tót, vagy emelje meg az ülést,
amennyiben gépjárműve rendelke-
zik ilyen funkcióval.
• Ha a kormánykerék állítható, akkor
döntse lefelé. Ezzel azt érheti el,
hogy a légzsák a mellkasra irányul-
jon a fej vagy a nyak helyett.
Az ülést a fenti eljá rások szerint úgy
állítsa be, hogy a pedálokat és a kor-
mánykereket kényelmesen tudja
kezelni, és a műszerfal a látómezejé-
ben legyen.
lAz első utasoldali SRS-légzsák
szintén nagy erővel nyílik ki, és
halálos vagy súlyo s sérülést okoz-
hat különösen akkor, ha az első
utas túl közel ül hozzá. Az első
utasülést állítsa a lehető legtávo-
labb a légzsáktól a háttámla meg-
döntésével úgy, hogy az utas még
függőleges helyzetben üljön.
lHelytelenül elhelyezett vagy bekö-
tött csecsemők vagy gyermekek
súlyosan megsérülhetnek vagy
meg is halhatnak e gy kinyíló lég-
zsák miatt. A csecsemők vagy azok
a gyermekek, akik nem elég
nagyok ahhoz, hogy a biztonsági
övet használják, gyermekbiztonsági
rendszerben utazzanak. A Toyota
azt javasolja, hogy a csecsemőket
és kisgyermekeket a gépjármű
hátsó ülésén, megfelelő rögzítés-
sel helyezzék el. A csecsemők és
gyermekek számára a hátsó ülés
biztonságosabb az első
utasülésnél. ( 52. o.)
lNe üljön az ülés szélére, és ne
támaszkodjon a műszerfalra.
lNe engedje, hogy az SRS első
utasoldali légzsákegység előtt gyer-
mek álljon, vagy az első utas ölé-
ben üljön.

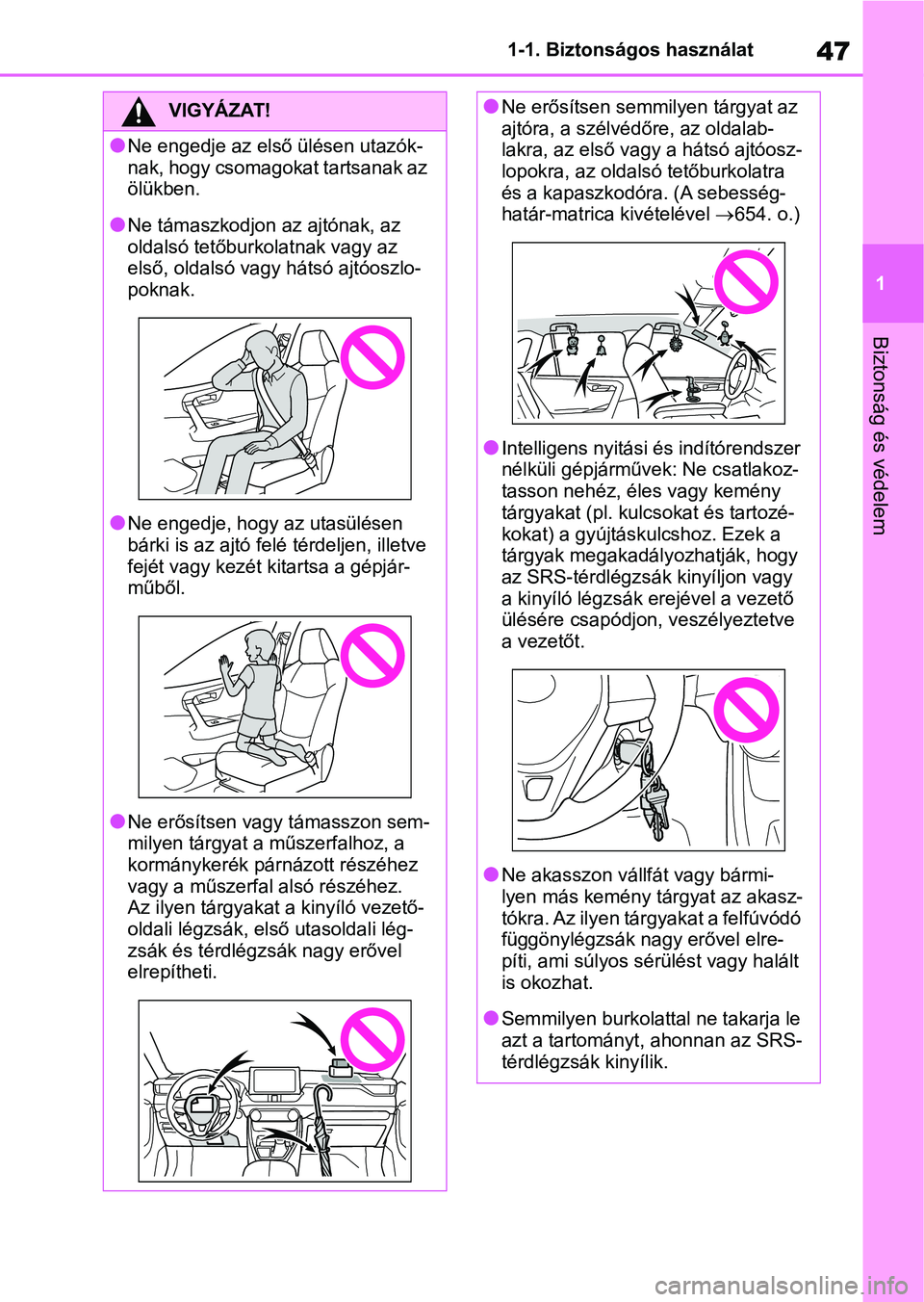

47
1
1-1. Biztonságos használat
Biztonság és védelem
VIGYÁZAT!
lNe engedje az első ülésen utazók-
nak, hogy csomagokat tartsanak az
ölükben.
lNe támaszkodjon az ajtónak, az
oldalsó tetőburkolatnak vagy az
első, oldalsó vagy hátsó ajtóoszlo-
poknak.
lNe engedje, hogy az utasülésen
bárki is az ajtó felé térdeljen, illetve
fejét vagy kezét kitartsa a gépjár-
műből.
lNe erősítsen vagy támasszon sem-
milyen tárgyat a
műszerfalhoz, a
kormánykerék párnázott részéhez
vagy a műszerfal alsó részéhez.
Az ilyen tárgyakat a kinyíló vezető-
oldali légzsák, első utasoldali lég-
zsák és térdlégzsá k nagy erővel
elrepítheti.
lNe erősítsen semmilyen tárgyat az
ajtóra, a szélvédőre, az oldalab-
lakra, az első vag y a hátsó ajtóosz-
lopokra, az oldalsó tetőburkolatra
és a kapaszkodóra. (A sebesség-
határ-matrica kivételével 654. o.)
lIntelligens nyitási és indítórendszer
nélküli gépjárművek: Ne csatlakoz-
tasson nehéz, éles vagy kemény
tárgyakat (pl. kulcsokat és tartozé-
kokat) a gyújtáskulcshoz. Ezek a
tárgyak megakadál yozhatják, hogy
az SRS-térdlégzsák kinyíljon vagy
a kinyíló légzsák erejével a vezető
ülésére csapódjon, veszélyeztetve
a vezetőt.
lNe akasszon vállfát vagy bármi-
lyen más kemény tárgyat az akasz-
tókra. Az ilyen tárgyakat a felfúvódó
függönylégzsák nagy erővel elre-
píti, ami súlyos sérülést vagy halált
is okozhat.
lSemmilyen burkolattal ne takarja le
azt a tartományt, ahonnan az SRS-
térdlégzsák kinyílik.

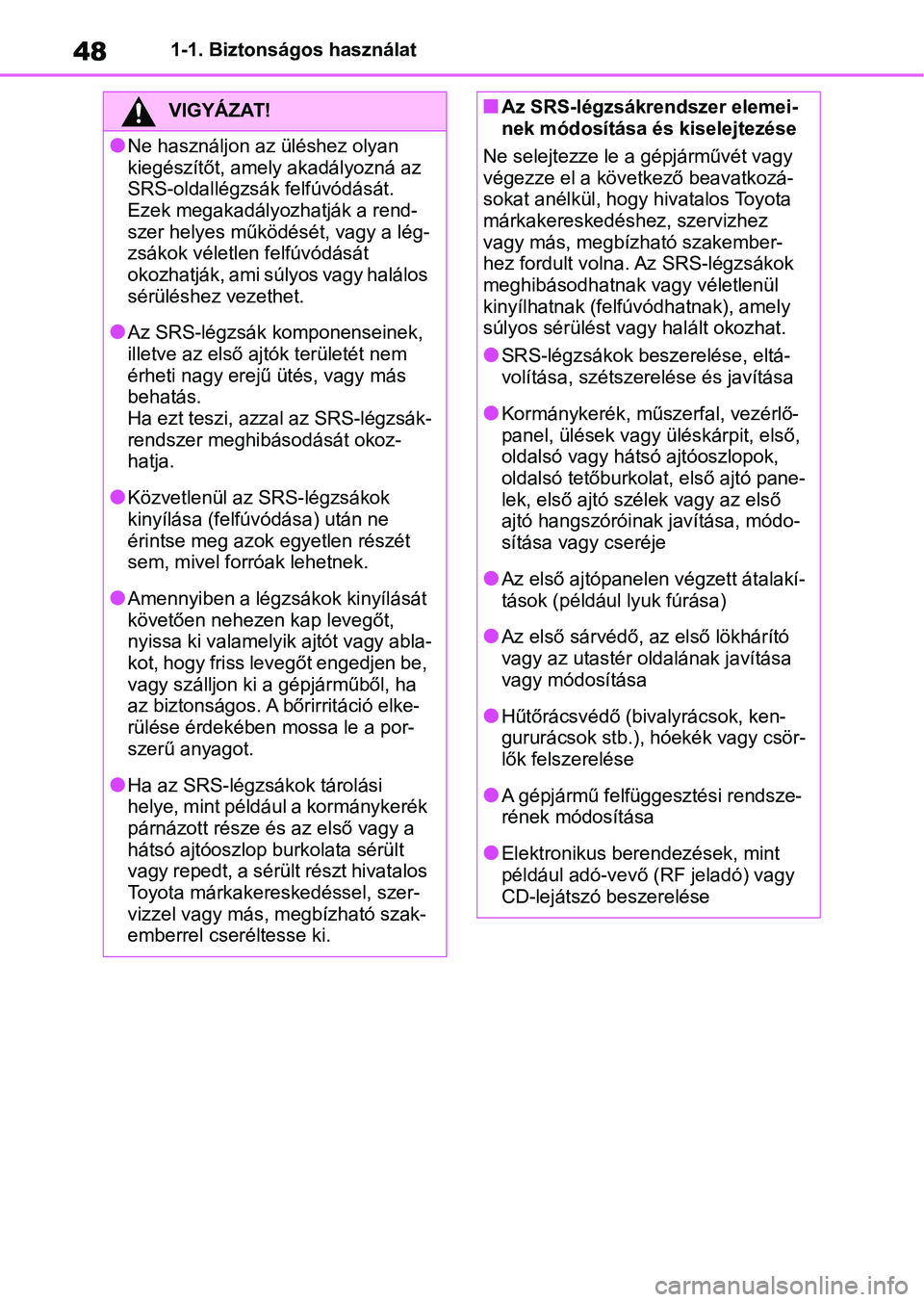

481-1. Biztonságos használat
VIGYÁZAT!
lNe használjon az üléshez olyan
kiegészítőt, amely akadályozná az
SRS-oldallégzsák felfúvódását.
Ezek megakadályozhatják a rend-
szer helyes működését, vagy a lég-
zsákok véletlen felfúvódását
okozhatják, ami súlyos vagy halálos
sérüléshez vezethet.
lAz SRS-légzsák komponenseinek,
illetve az első ajtók területét nem
érheti nagy erejű ütés, vagy más
behatás.
Ha ezt teszi, azzal az SRS-légzsák-
rendszer meghibásodását okoz-
hatja.
lKözvetlenül az SRS-légzsákok
kinyílása (felfúvódása) után ne
érintse meg azok egyetlen részét
sem, mivel forróak lehetnek.
lAmennyiben a légzsákok kinyílását
követően nehezen kap levegőt,
nyissa ki valamelyik ajtót vagy abla-
kot, hogy friss levegőt engedjen be,
vagy szálljon ki a gépjárműből, ha
az biztonságos. A bőrirritáció elke-
rülése érdekében mossa le a por-
szerű anyagot.
lHa az SRS-légzsákok tárolási
helye, mint például a kormánykerék
párnázott része és az első vagy a
hátsó ajtóoszlop burkolata sérült
vagy repedt, a sérült részt hivatalos
Toyota márkakereskedéssel, szer-
vizzel vagy más, megbízható szak-
emberrel cseréltesse ki.
nAz SRS-légzsákrendszer elemei-
nek módosítása és kiselejtezése
Ne selejtezze le a gépjárművét vagy
végezze el a következő beavatkozá-
sokat anélkül, hogy hivatalos Toyota
márkakereskedéshez, szervizhez
vagy más, megbízható szakember-
hez fordult volna. Az SRS-légzsákok
meghibásodhatnak vagy véletlenül
kinyílhatnak (felfúv ódhatnak), amely
súlyos sérülést vagy halált okozhat.
lSRS-légzsákok be szerelése, eltá-
volítása, szétszere lése és javítása
lKormánykerék, mű szerfal, vezérlő-
panel, ülések vagy ü léskárpit, első,
oldalsó vagy hátsó ajtóoszlopok,
oldalsó tetőburkolat, első ajtó pane-
lek, első ajtó szé lek vagy az első
ajtó hangszóróinak javítása, módo-
sítása vagy cseréje
lAz első ajtópanelen végzett átalakí-
tások (például lyuk fúrása)
lAz első sárvédő, az első lökhárító
vagy az utastér ol dalának javítása
vagy módosítása
lHűtőrácsvédő (bivalyrácsok, ken-
gururácsok stb.), hóekék vagy csör-
lők felszerelése
lA gépjármű felfüggesztési rendsze-
rének módosítása
lElektronikus berendezések, mint
például adó-vevő (RF jeladó) vagy
CD-lejátszó beszerelése

49
1

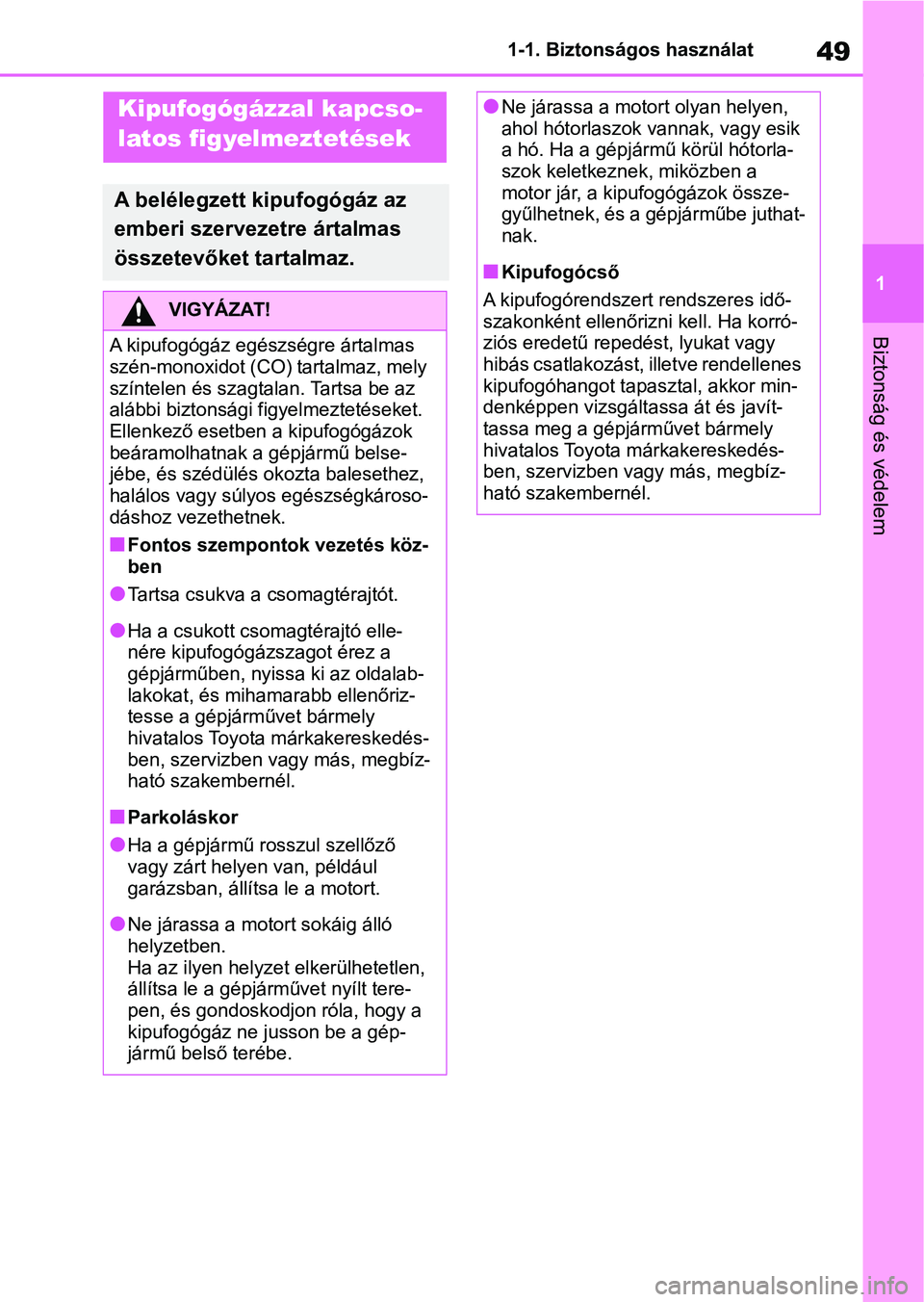

1-1. Biztonságos használat
Biztonság és védelem
Kipufogógázzal kapcso-
latos figyelmeztetések
A belélegzett kipufogógáz az
emberi szervezetre ártalmas
összetevőket tartalmaz.
VIGYÁZAT!
A kipufogógáz egészségre ártalmas
szén-monoxidot (CO)
tartalmaz, mely
színtelen és szagtalan. Tartsa be az
alábbi biztonsági figyelmeztetéseket.
Ellenkező esetben a kipufogógázok
beáramolhatnak a gépjármű belse-
jébe, és szédülés okozta balesethez,
halálos vagy súlyos egészségkároso-
dáshoz vezethetnek.
nFontos szempontok vezetés köz-
ben
lTartsa csukva a csomagtérajtót.
lHa a csukott csomagtérajtó elle-
nére kipufogógázszagot érez a
gépjárműben, nyissa ki az oldalab-
lakokat, és mihamarabb ellenőriz-
tesse a gépjármű vet bármely
hivatalos Toyota márkakereskedés-
ben, szervizben va gy más, megbíz-
ható szakembernél.
nParkoláskor
lHa a gépjármű r osszul szellőző
vagy zárt helyen van, például
garázsban, állítsa le a motort.
lNe járassa a motort sokáig álló
helyzetben.
Ha az ilyen helyzet elkerülhetetlen,
állítsa le a gépjá rművet nyílt tere-
pen, és gondoskodjon róla, hogy a
kipufogógáz ne ju sson be a gép-
jármű belső terébe.
lNe járassa a motort olyan helyen,
ahol hótorlaszok vannak, vagy esik
a hó. Ha a gépjármű körül hótorla-
szok keletkeznek, miközben a
motor jár, a kipufogógázok össze-
gyűlhetnek, és a gépjárműbe juthat-
nak.
nKipufogócső
A kipufogórendszert rendszeres idő-
szakonként ellenőrizni kell. Ha korró-
ziós eredetű repedést, lyukat vagy
hibás csatlakozást, illetve rendellenes
kipufogóhangot tapasztal, akkor min-
denképpen vizsgáltassa át és javít-
tassa meg a gépjárművet bármely
hivatalos Toyota márkakereskedés-
ben, szervizben vagy más, megbíz-
ható szakembernél.

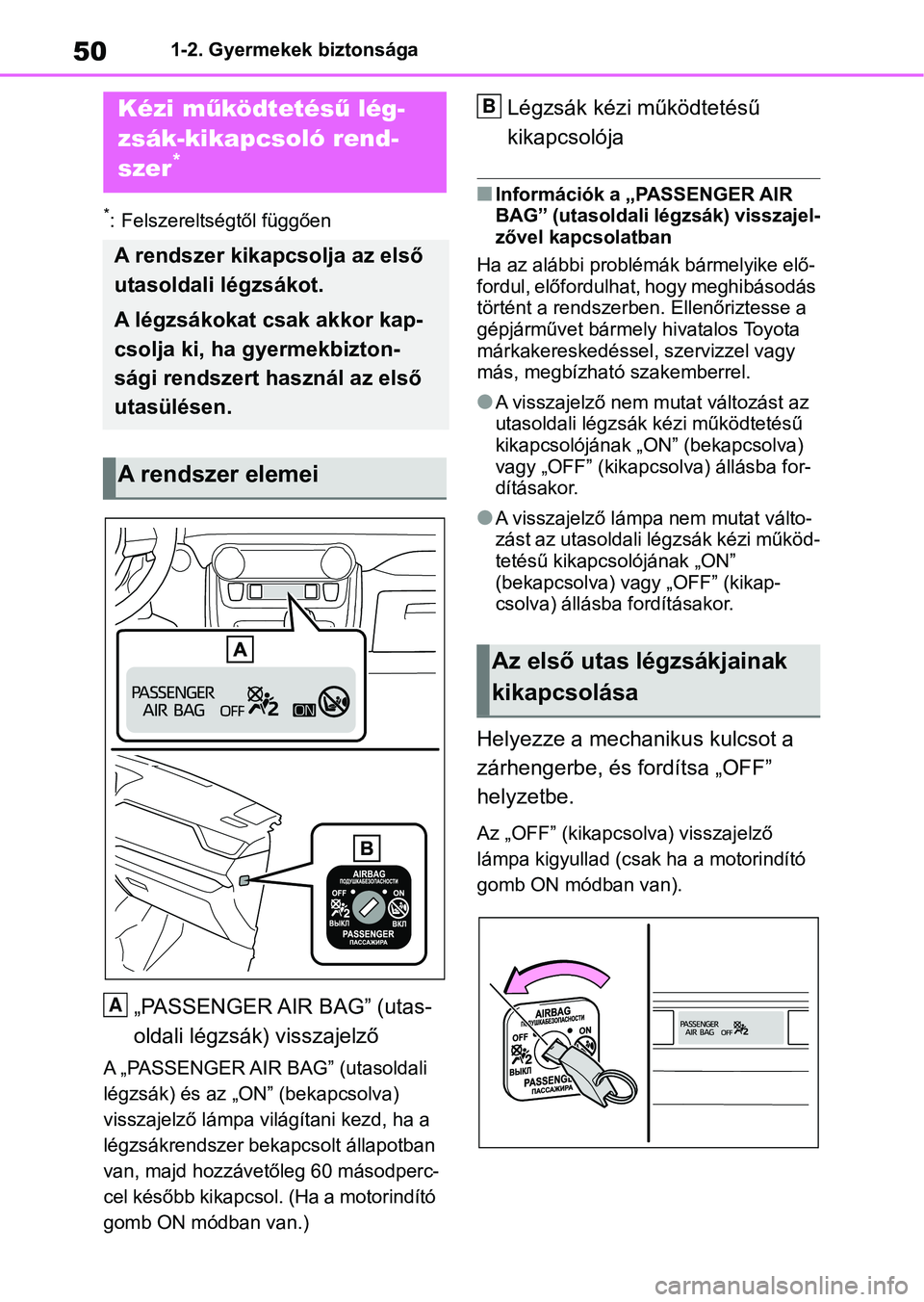

501-2. Gyermekek biztonsága
1-2.Gyermekek biztonsága
*: Felszereltségtől függően
„PASSENGER AIR BAG” (utas-
oldali légzsák) visszajelző
A „PASSENGER AIR BAG” (utasoldali
légzsák) és az „ON” (bekapcsolva)
visszajelző lámpa világítani kezd, ha a
légzsákrendszer bekapcsolt állapotban
van, majd hozzávetőleg 60 másodperc-
cel később kikapcsol. (Ha a motorindító
gomb ON módban van.)
Légzsák kézi működtetésű
kikapcsolója
nInformációk a „PASSENGER AIR
BAG” (utasoldali légzsák) visszajel-
zővel kapcsolatban
Ha az alábbi problémák bármelyike elő-
fordul, előfordulhat, hogy meghibásodás
történt a rendszerben. Ellenőriztesse a
gépjárművet bármely hivatalos Toyota
márkakereskedéssel, szervizzel vagy
más, megbízható szakemberrel.
lA visszajelző nem mut at változást az
utasoldali légzsák kézi működtetésű
kikapcsolójának „ON” (bekapcsolva)
vagy „OFF” (kikap csolva) állásba for-
dításakor.
lA visszajelző lámpa nem mutat válto-
zást az utasoldali légzsák kézi működ-
tetésű kikapcsolójának „ON”
(bekapcsolva) vagy „OFF” (kikap-
csolva) állásba fordításakor.
Helyezze a mechanikus kulcsot a
zárhengerbe, és fordítsa „OFF”
helyzetbe.
Az „OFF” (kikapcsolva) visszajelző
lámpa kigyullad (csak ha a motorindító
gomb ON módban van).
Kézi m űködtetés ű lég-
zsák-kikapcsoló rend-
szer
*
A rendszer kikapcsolja az első
utasoldali légzsákot.
A légzsákokat csak akkor kap-
csolja ki, ha gyermekbizton-
sági rendszert használ az első
utasülésen.
A rendszer elemei
A
$]HOV
XWDVOpJ]ViNMDLQDN
NLNDSFVROiVD
B
