TOYOTA RAV4 2018 Kezelési útmutató (in Hungarian)

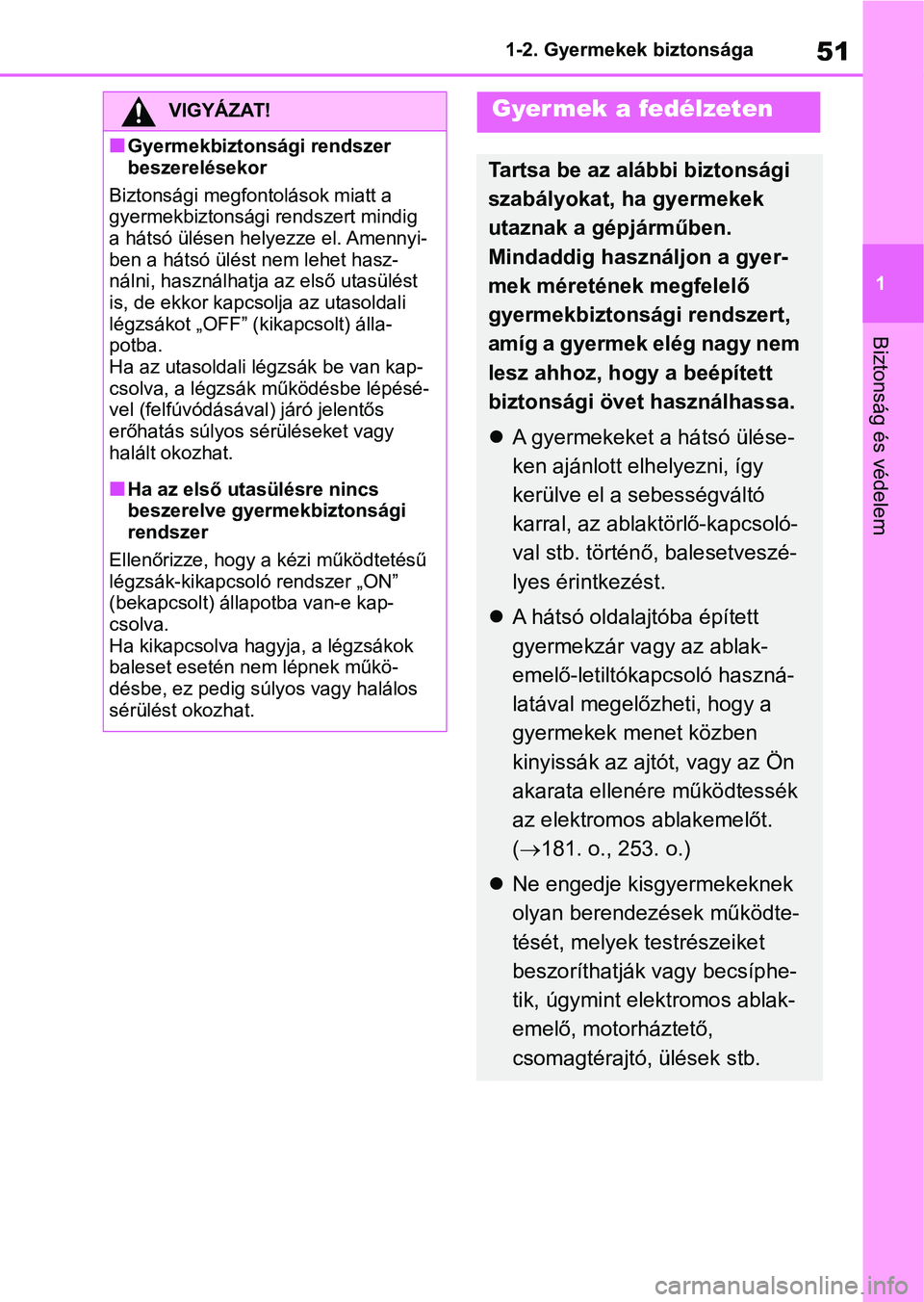

51
1
1-2. Gyermekek biztonsága
Biztonság és védelem
VIGYÁZAT!
nGyermekbiztonsági rendszer
beszerelésekor
Biztonsági megfontolások miatt a
gyermekbiztonsági rendszert mindig
a hátsó ülésen helyezze el. Amennyi-
ben a hátsó ülést nem lehet hasz-
nálni, használhatja az első utasülést
is, de ekkor kapcso lja az utasoldali
légzsákot „OFF” (kikapcsolt) álla-
potba.
Ha az utasoldali légzsák be van kap-
csolva, a légzsák működésbe lépésé-
vel (felfúvódásával) járó jelentős
erőhatás súlyos sérüléseket vagy
halált okozhat.
nHa az első utasülésre nincs
beszerelve gyermekbiztonsági
rendszer
Ellenőrizze, hogy a kézi működtetésű
légzsák-kikapcsoló rendszer „ON”
(bekapcsolt) állapotba van-e kap-
csolva.
Ha kikapcsolva hagyja, a légzsákok
baleset esetén nem lépnek műkö-
désbe, ez pedig súlyos vagy halálos
sérülést okozhat.
Gyer mek a fedélzeten
Tartsa be az alábbi biztonsági
szabályokat, ha gyermekek
utaznak a gépjárműben.
Mindaddig használjon a gyer-
mek méretének megfelelő
gyermekbiztonsági rendszert,
amíg a gyermek elég nagy nem
lesz ahhoz, hogy a beépített
biztonsági övet használhassa.
 A gyermekeket a hátsó ülése-
ken ajánlott elhelyezni, így
kerülve el a sebességváltó
karral, az ablaktörlő-kapcsoló-
val stb. történő, balesetveszé-
lyes érintkezést.
 A hátsó oldalajtóba épített
gyermekzár vagy az ablak-
emelő-letiltókapcsoló haszná-
latával megelőzheti, hogy a
gyermekek menet közben
kinyissák az ajtót, vagy az Ön
akarata ellenére működtessék
az elektromos ablakemelőt.
( 181. o., 253. o.)
 Ne engedje kisgyermekeknek
olyan berendezések működte-
tését, melyek testrészeiket
beszoríthatják vagy becsíphe-
tik, úgymint elektromos ablak-
emelő, motorháztető,
csomagtérajtó, ülések stb.

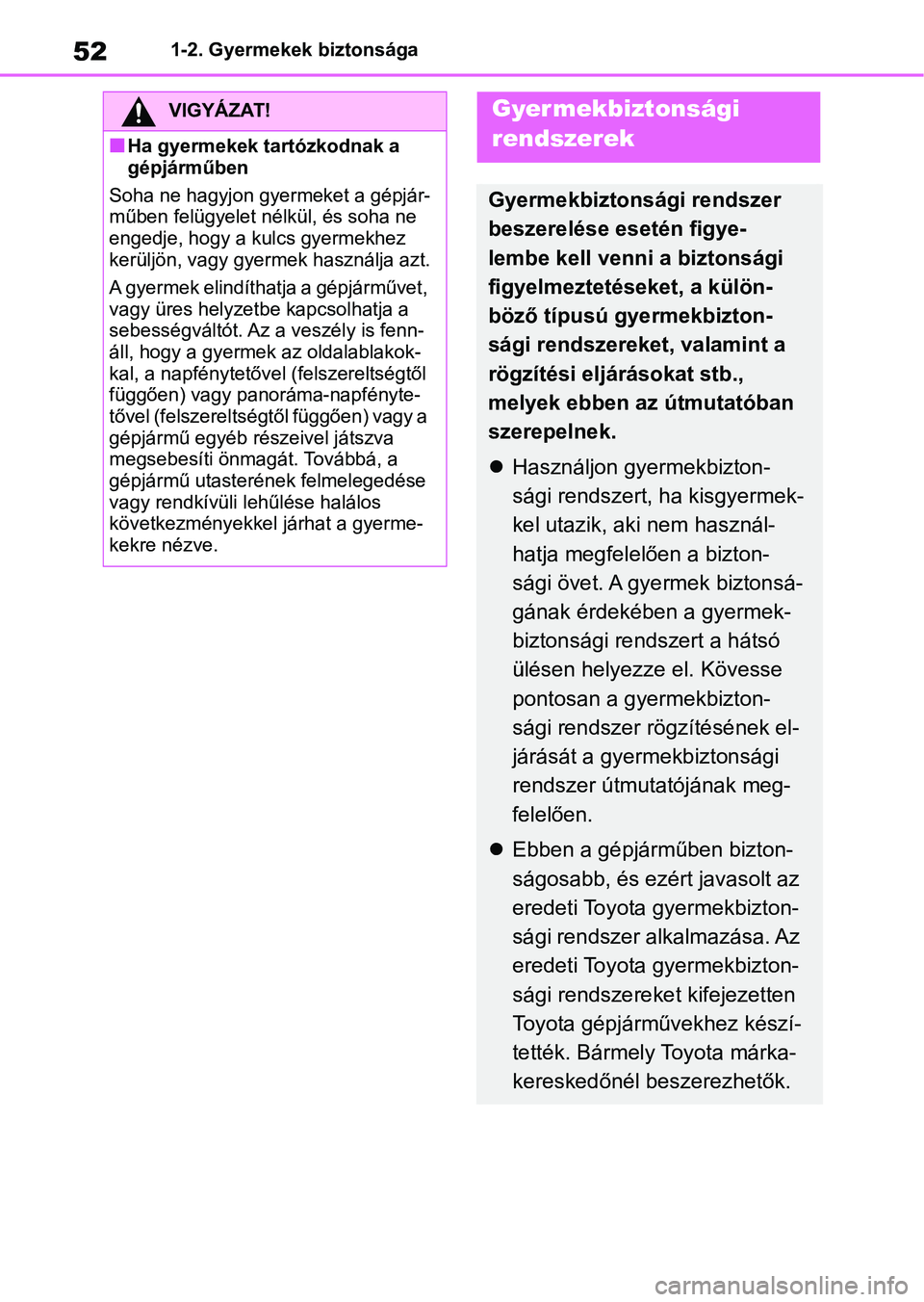

521-2. Gyermekek biztonsága
VIGYÁZAT!
nHa gyermekek tartózkodnak a
gépjárműben
Soha ne hagyjon gyermeket a gépjár-
műben felügyelet nélkül, és soha ne
engedje, hogy a kulcs gyermekhez
kerüljön, vagy gyermek használja azt.
A gyermek elindíthatja a gépjárművet,
vagy üres helyzetbe kapcsolhatja a
sebességváltót. Az a veszély is fenn-
áll, hogy a gyermek az oldalablakok-
kal, a napfénytetővel (felszereltségtől
függően) vagy panoráma-napfényte-
tővel (felszereltségtől függően) vagy a
gépjármű egyéb részeivel játszva
megsebesíti önma gát. Továbbá, a
gépjármű utasterének felmelegedése
vagy rendkívüli lehűlése halálos
következményekkel járhat a gyerme-
kekre nézve.
Gyer mekbiztonsági
rendszerek
Gyermekbiztonsági rendszer
beszerelése esetén figye-
lembe kell venni a biztonsági
figyelmeztetéseket, a külön-
böző típusú gyermekbizton-
sági rendszereket, valamint a
rögzítési eljárásokat stb.,
melyek ebben az útmutatóban
szerepelnek.
 Használjon gyermekbizton-
sági rendszert, ha kisgyermek-
kel utazik, aki nem használ-
hatja megfelelően a bizton-
sági övet. A gye rmek biztonsá-
gának érdekében a gyermek-
biztonsági rendszert a hátsó
ülésen helyezze el. Kövesse
pontosan a gyermekbizton-
sági rendszer rö gzítésének el-
járását a gye rmekbiztonsági
rendszer útmutatójának meg-
felelően.
 Ebben a gépjárműben bizton-
ságosabb, és ezért javasolt az
eredeti Toyota gyermekbizton-
sági rendszer alkalmazása. Az
eredeti Toyota gyermekbizton-
sági rendszereke t kifejezetten
Toyota gépjárművekhez készí-
tették. Bármely Toyota márka-
kereskedőnél beszerezhetők.

53
1
1-2. Gyermekek biztonsága
Biztonság és védelem
Fontos tudnivalók: 53. o.
Gyermekbiztonsági rendszer hasz-
nálatakor: 54. o.
A gyermekbiztonsági rendszerek
elhelyezése a különböző üléshelye-
ken: 57. o.
Gyermekbiztonsági rendszer rögzí-
tése: 65. o.
• Rögzítés biztonsági övvel: 65. o.
• Rögzítés ISOFIX alsó rögzítő-
vel: 67. o.
• Felsőpánt-rögzítő használata: 69. o.
 Vegye figyelembe és tartsa be a
gyermekbiztonsági rendsze-
rekre vonatkozó figyelmezteté-
seket, valamint a vonatkozó
törvényeket és szabályokat.
 Mindaddig használjon gyermek-
biztonsági rendszert, amíg a
gyermek elég nagy nem lesz
ahhoz, hogy a beépített bizton-
sági övet használhassa.
 A gyermek korának és méreté-
nek megfelelő gyermekbizton-
sági rendszert válasszon.
 Vegye figyelembe, hogy nem
mindegyik gyermekbiztonsági
rendszer alkalmazható minden
gépjárműben.
Mielőtt gyermekbiztonsági rend-
szert vásárolna , ellenőrizze a
gyermekbiztonsági rendszer kompatibilitását az üléshelyek-
kel. (
57. o.)
Tartalomjegyzék
Fontos tudnivalók
VIGYÁZAT!
nHa gyermekkel utazik
Tartsa be az alábbi biztonsági óvin-
tézkedéseket.
Ellenkező esetben súlyos vagy halá-
los sérülés következhet be.
lAutóbalesetek és vészfékezés ese-
tére, a hatékony védelem érdeké-
ben a gyermeket megfelelően
rögzíteni kell biztonsági övvel, vagy
helyesen beszerelt gyermekbizton-
sági rendszerrel. A beszerelésre
vonatkozó részlete kért olvassa el
az utasításokat a gyermekbizton-
sági rendszerhez kapott leírásban.
Ez a kézikönyv az általános tudni-
valókat tartalmazza.
lA Toyota a gyermek méretének és
tömegének megfelelő, hátsó ülésen
rögzített gyermekbiztonsági rend-
szerek használatát ajánlja. A bal-
eseti statisztikák szerint a bizton-
sági övet helyesen becsatolva vi-
selő gyermek nagyobb biztonság-
ban van a hátsó ülésen, mint az
elsőn.
lUtazás közben a gyermeknek az
Ön vagy más karjaiban tartása nem
helyettesíti a gyermekbiztonsági
rendszert. Baleset esetén a gyer-
mek nekiütközhet a szélvédőnek
vagy beszorulhat a z őt tartó sze-
mély és a jármű belseje közé.
nA gyermekbiztonsági rendszer
használata
Amennyiben a gyermekbiztonsági
rendszer nincsen szilárdan rögzítve,
hirtelen fékezés, ir ányváltás vagy bal-
eset esetén a gyermek vagy a többi
utas súlyos vagy akár halálos sérülést
szenvedhet.

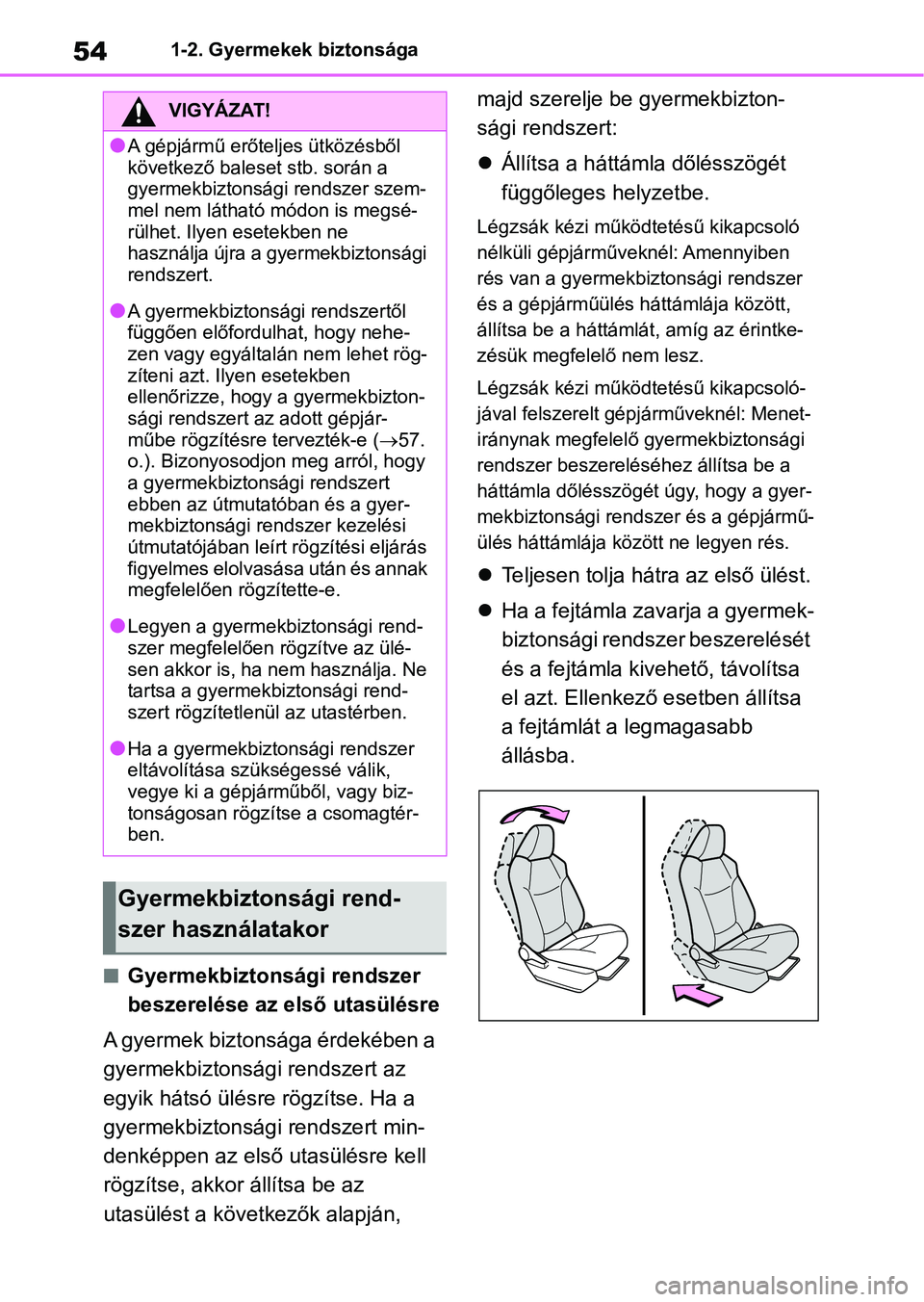

541-2. Gyermekek biztonsága
nGyermekbiztonsági rendszer
beszerelése az első utasülésre
A gyermek biztonsága érdekében a
gyermekbiztonsági rendszert az
egyik hátsó ülésre rögzítse. Ha a
gyermekbiztonsági rendszert min-
denképpen az első utasülésre kell
rögzítse, akkor állítsa be az
utasülést a következők alapján, majd szerelje be gyermekbizton-
sági rendszert:

Állítsa a háttámla dőlésszögét
függőleges helyzetbe.
Légzsák kézi működ tetésű kikapcsoló
nélküli gépjárműveknél: Amennyiben
rés van a gyermekbiztonsági rendszer
és a gépjárműülés háttámlája között,
állítsa be a háttámlát, amíg az érintke-
zésük megfelelő nem lesz.
Légzsák kézi működ tetésű kikapcsoló-
jával felszerelt gép járműveknél: Menet-
iránynak megfelelő gyermekbiztonsági
rendszer beszereléséhez állítsa be a
háttámla dőlésszögét úgy, hogy a gyer-
mekbiztonsági rendsze r és a gépjármű-
ülés háttámlája között ne legyen rés.
 Teljesen tolja hátra az első ülést.
 Ha a fejtámla zavarja a gyermek-
biztonsági rend szer beszerelését
és a fejtámla kivehető, távolítsa
el azt. Ellenkező esetben állítsa
a fejtámlát a legmagasabb
állásba.
VIGYÁZAT!
lA gépjármű erőteljes ütközésből
következő baleset stb. során a
gyermekbiztonsági rendszer szem-
mel nem látható módon is megsé-
rülhet. Ilyen esetekben ne
használja újra a gyermekbiztonsági
rendszert.
lA gyermekbiztonsági rendszertől
függően előfordulhat, hogy nehe-
zen vagy egyáltal án nem lehet rög-
zíteni azt. Ilyen esetekben
ellenőrizze, hogy a gyermekbizton-
sági rendszert az adott gépjár-
műbe rögzítésre tervezték-e ( 57.
o.). Bizonyosodjon meg arról, hogy
a gyermekbiztonsági rendszert
ebben az útmutatóban és a gyer-
mekbiztonsági re ndszer kezelési
útmutatójában leírt rögzítési eljárás
figyelmes elolvasása után és annak
megfelelően rögzítette-e.
lLegyen a gyermekbiztonsági rend-
szer megfelelően rögzítve az ülé-
sen akkor is, ha ne m használja. Ne
tartsa a gyermekbiztonsági rend-
szert rögzítetlenül az utastérben.
lHa a gyermekbiztonsági rendszer
eltávolítása szükségessé válik,
vegye ki a gépjárműből, vagy biz-
tonságosan rögzítse a csomagtér-
ben.
Gyermekbiztonsági rend-
szer használatakor

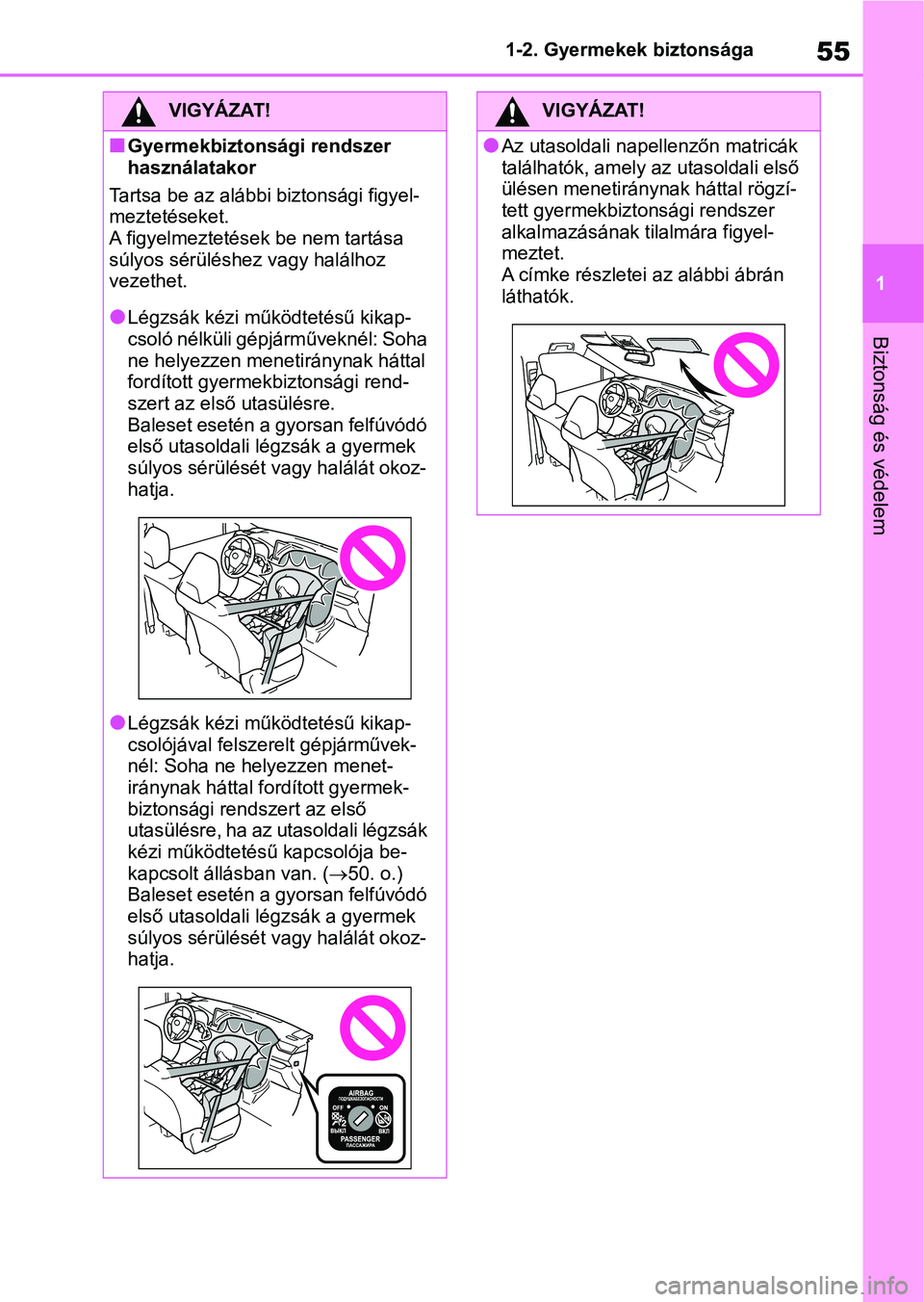

55
1
1-2. Gyermekek biztonsága
Biztonság és védelem
VIGYÁZAT!
nGyermekbiztonsági rendszer
használatakor
Tartsa be az alábbi biztonsági figyel-
meztetéseket.
A figyelmeztetések be nem tartása
súlyos sérüléshez vagy halálhoz
vezethet.
lLégzsák kézi működtetésű kikap-
csoló nélküli gépjárműveknél: Soha
ne helyezzen menetiránynak háttal
fordított gyermekbiztonsági rend-
szert az első utasülésre.
Baleset esetén a gyorsan felfúvódó
első utasoldali lé gzsák a gyermek
súlyos sérülését vagy halálát okoz-
hatja.
lLégzsák kézi működtetésű kikap-
csolójával felszerelt gépjárművek-
nél: Soha ne helyezzen menet-
iránynak háttal fordított gyermek-
biztonsági rendszert az első
utasülésre, ha az utasoldali légzsák
kézi működtetésű kapcsolója be-
kapcsolt állásban van. ( 50. o.)
Baleset esetén a gyorsan felfúvódó
első utasoldali lé gzsák a gyermek
súlyos sérülését vagy halálát okoz-
hatja.
VIGYÁZAT!
lAz utasoldali napellenzőn matricák
találhatók, amely az utasoldali első
ülésen menetiránynak háttal rögzí-
tett gyermekbiztonsági rendszer
alkalmazásának tilalmára figyel-
meztet.
A címke részletei az alábbi ábrán
láthatók.

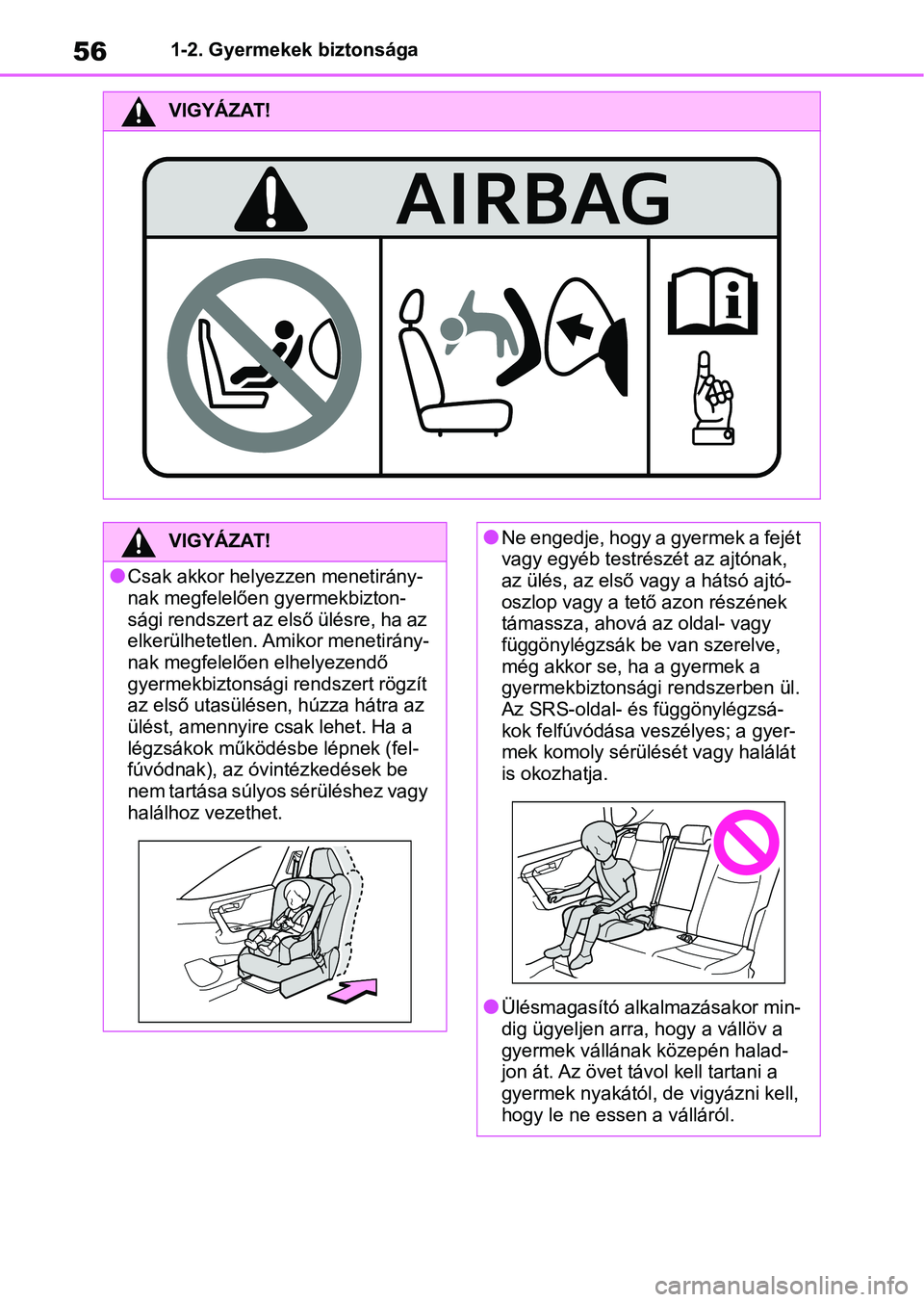

561-2. Gyermekek biztonsága
VIGYÁZAT!
VIGYÁZAT!
lCsak akkor helyezzen menetirány-
nak megfelelően gyermekbizton-
sági rendszert az első ülésre, ha az
elkerülhetetlen. Amikor menetirány-
nak megfelelően elhelyezendő
gyermekbiztonsági rendszert rögzít
az első utasülésen, húzza hátra az
ülést, amennyire csak lehet. Ha a
légzsákok működésbe lépnek (fel-
fúvódnak), az óvintézkedések be
nem tartása súlyos sérüléshez vagy
halálhoz vezethet.
lNe engedje, hogy a gyermek a fejét
vagy egyéb testré szét az ajtónak,
az ülés, az első vagy a hátsó ajtó-
oszlop vagy a tető azon részének
támassza, ahová az oldal- vagy
függönylégzsák be van szerelve,
még akkor se, ha a gyermek a
gyermekbiztonsági rendszerben ül.
Az SRS-oldal- és függönylégzsá-
kok felfúvódása veszélyes; a gyer-
mek komoly sérülését vagy halálát
is okozhatja.
lÜlésmagasító alkalmazásakor min-
dig ügyeljen arra, hogy a vállöv a
gyermek vállának közepén halad-
jon át. Az övet távol kell tartani a
gyermek nyakától, de vigyázni kell,
hogy le ne essen a válláról.

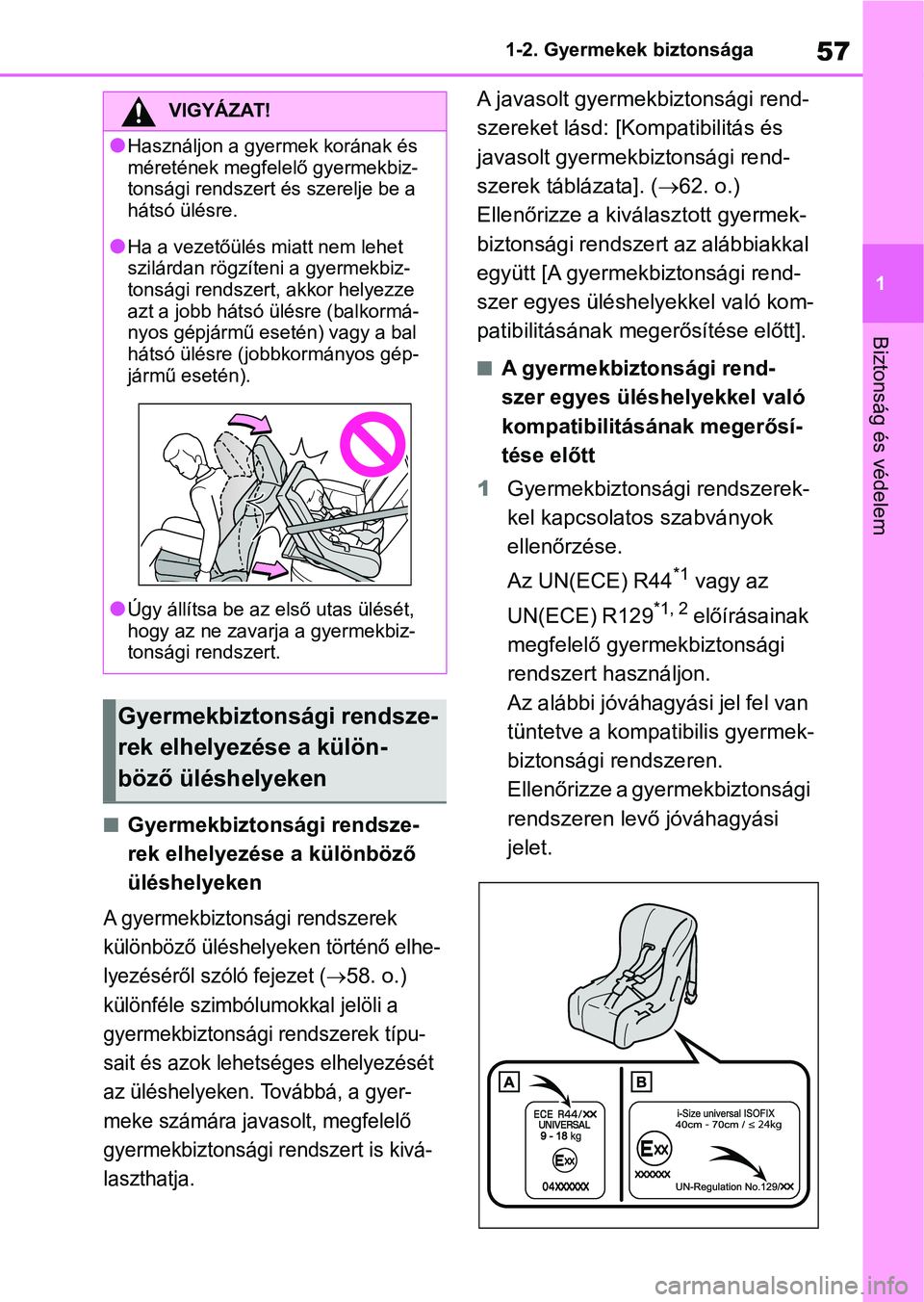

57
1
1-2. Gyermekek biztonsága
Biztonság és védelem
nGyermekbiztonsági rendsze-
rek elhelyezése a különböző
üléshelyeken
A gyermekbiztonsági rendszerek
különböző üléshelyeken történő elhe-
lyezéséről szóló fejezet (
58. o.)
különféle szimbólumokkal jelöli a
gyermekbiztonsági rendszerek típu-
sait és azok lehetséges elhelyezését
az üléshelyeken. Továbbá, a gyer-
meke számára javasolt, megfelelő
gyermekbiztonsági rendszert is kivá-
laszthatja.
A javasolt gyermek biztonsági rend-
szereket lásd: [K ompatibilitás és
javasolt gyermekbiztonsági rend-
szerek táblázata]. ( 62. o.)
Ellenőrizze a kiválasztott gyermek-
biztonsági rendszert az alábbiakkal
együtt [A gyermekbiztonsági rend-
szer egyes üléshelyekkel való kom-
patibilitásának megerősítése előtt].
nA gyermekbiztonsági rend-
szer egyes üléshelyekkel való
kompatibilitásának megerősí-
tése előtt
1 Gyermekbiztonsági rendszerek-
kel kapcsolatos szabványok
ellenőrzése.
Az UN(ECE) R44
*1 vagy az
UN(ECE) R129
*1, 2 előírásainak
megfelelő gyermekbiztonsági
rendszert használjon.
Az alábbi jóváhagyási jel fel van
tüntetve a kompatibilis gyermek-
biztonsági rendszeren.
Ellenőrizze a gyermekbiztonsági
rendszeren levő jóváhagyási
jelet.
VIGYÁZAT!
lHasználjon a gyermek korának és
méretének megfelelő gyermekbiz-
tonsági rendszert és szerelje be a
hátsó ülésre.
lHa a vezetőülés miatt nem lehet
szilárdan rögzíte ni a gyermekbiz-
tonsági rendszert, akkor helyezze
azt a jobb hátsó ülésre (balkormá-
nyos gépjármű esetén) vagy a bal
hátsó ülésre (jobbkormányos gép-
jármű esetén).
lÚgy állítsa be az első utas ülését,
hogy az ne zavarja a gyermekbiz-
tonsági rendszert.
Gyermekbiztonsági rendsze-
rek elhelyezése a külön-
böző üléshelyeken

581-2. Gyermekek biztonsága

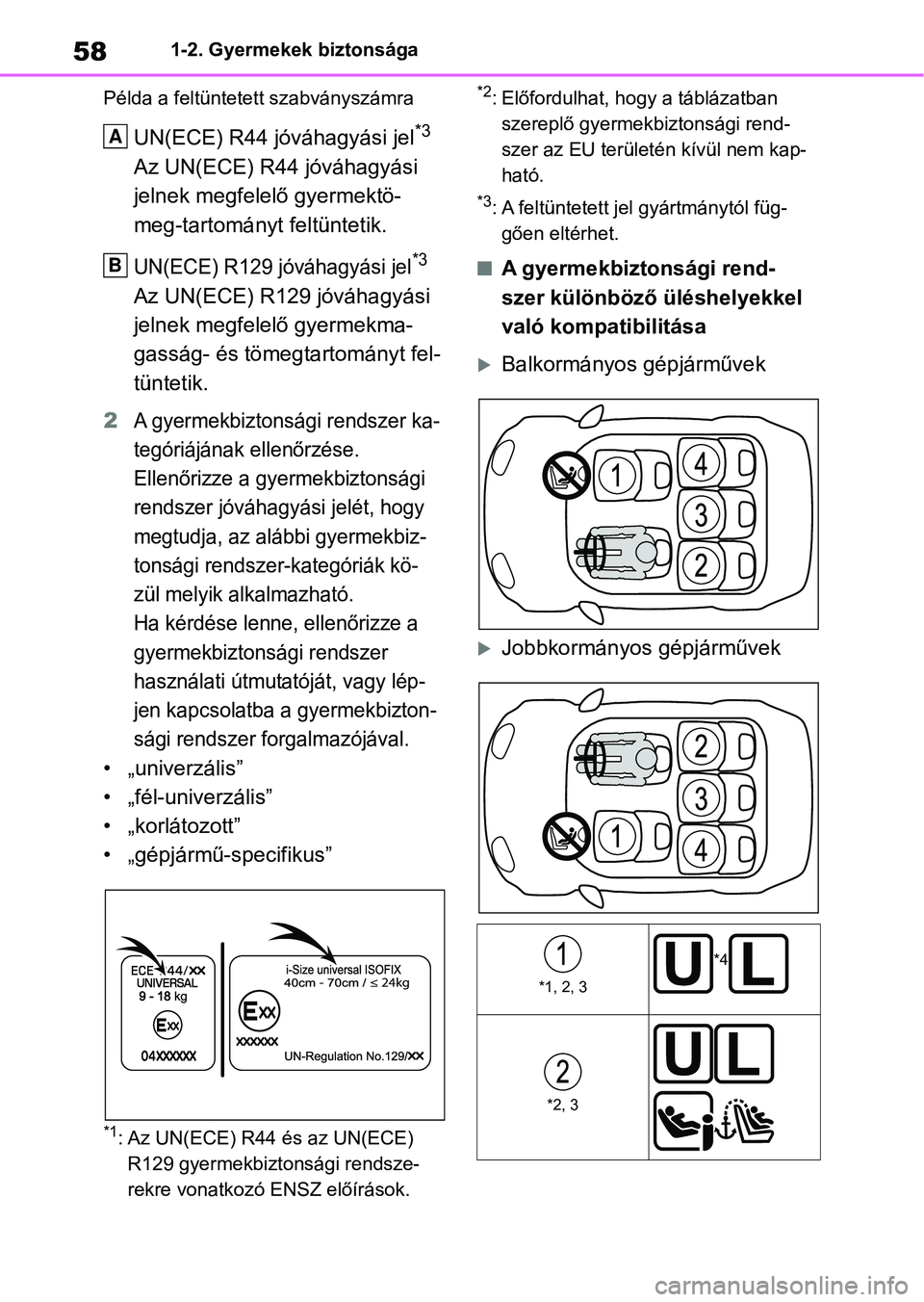

Példa a feltüntetett szabványszámra
UN(ECE) R44 jóváhagyási jel*3
Az UN(ECE) R44 jóváhagyási
jelnek megfelelő gyermektö-
meg-tartományt feltüntetik.
UN(ECE) R129 jóváhagyási jel*3
Az UN(ECE) R129 jóváhagyási
jelnek megfelelő gyermekma-
gasság- és tömegtartományt fel-
tüntetik.
2
A gyermekbiztonsági rendszer ka-
tegóriájának ellenőrzése.
Ellenőrizze a gyermekbiztonsági
rendszer jóváhagyási jelét, hogy
megtudja, az alábbi gyermekbiz-
tonsági rendszer-kategóriák kö-
zül melyik alkalmazható.
Ha kérdése lenne, ellenőrizze a
gyermekbiztonsági rendszer
használati útmutatóját, vagy lép-
jen kapcsolatba a gyermekbizton-
sági rendszer forgalmazójával.
• „univerzális”
• „fél-univerzális”
• „korlátozott”
• „gépjármű-specifikus”
*1: Az UN(ECE) R44 és az UN(ECE) R129 gyermekbiztonsági rendsze-
rekre vonatkozó ENSZ előírások.
*2: Előfordulhat, hogy a táblázatban szereplő gyermekbiztonsági rend-
szer az EU területé n kívül nem kap-
ható.
*3: A feltüntetett jel gyártmánytól füg- gően eltérhet.
nA gyermekbiztonsági rend-
szer különböző üléshelyekkel
való kompatibilitása
Balkormányos gépjárművek
Jobbkormányos gépjárművek
A
B
*1, 2, 3
*4
*2, 3

59
1
1-2. Gyermekek biztonsága
Biztonság és védelem

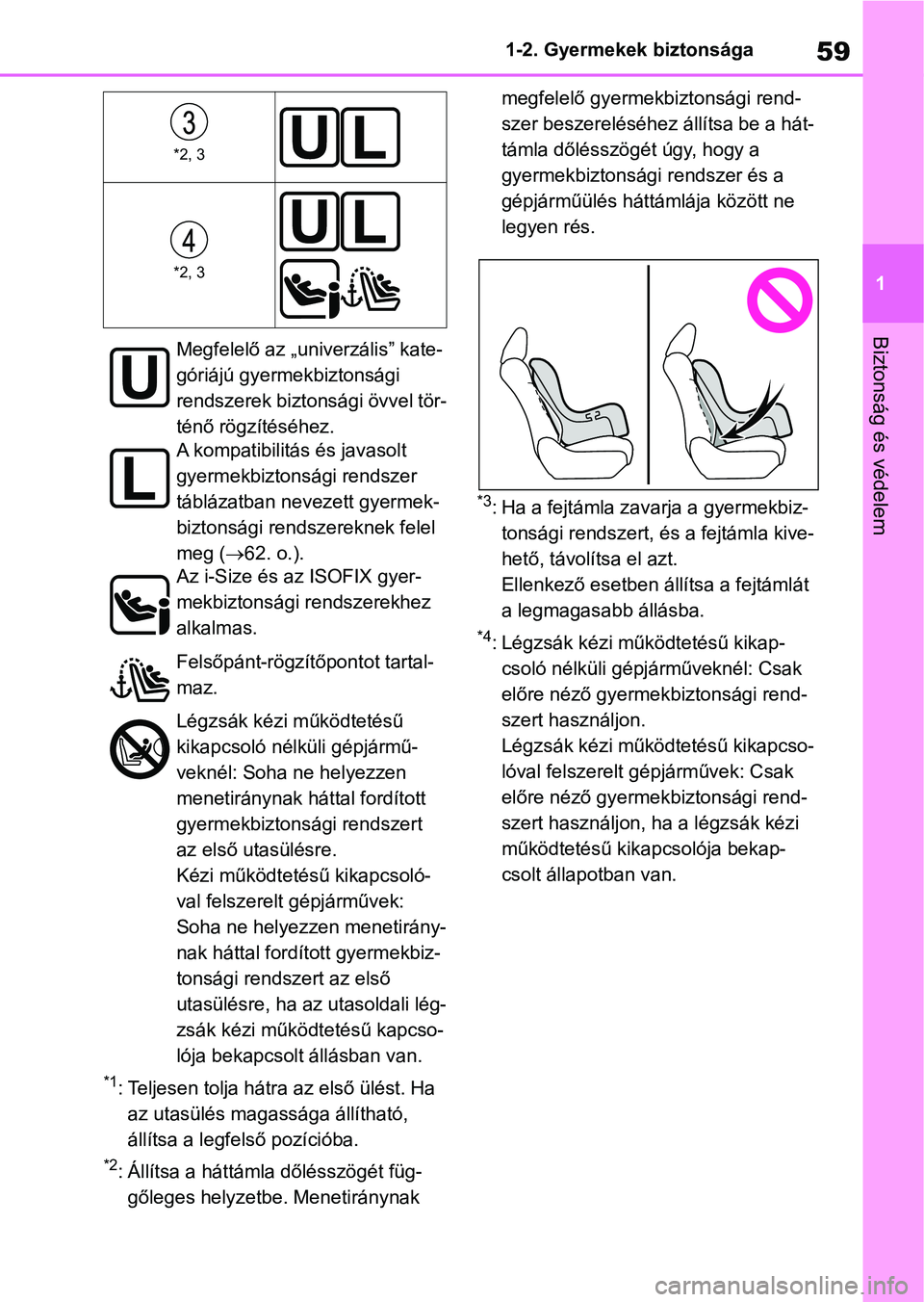

*1: Teljesen tolja hátra az első ülést. Ha
az utasülés magassága állítható,
állítsa a legfelső pozícióba.
*2: Állítsa a háttámla dőlésszögét füg-gőleges helyzetbe. Menetiránynak megfelelő gyermekbiztonsági rend-
szer beszereléséhez
állítsa be a hát-
támla dőlésszögét úgy, hogy a
gyermekbiztonsági rendszer és a
gépjárműülés háttámlája között ne
legyen rés.
*3: Ha a fejtámla zav arja a gyermekbiz-
tonsági rendszert, és a fejtámla kive-
hető, távolítsa el azt.
Ellenkező esetben állítsa a fejtámlát
a legmagasabb állásba.
*4: Légzsák kézi működtetésű kikap- csoló nélküli gépjárműveknél: Csak
előre néző gyermekbiztonsági rend-
szert használjon.
Légzsák kézi működ tetésű kikapcso-
lóval felszerelt gépjárművek: Csak
előre néző gyermekbiztonsági rend-
szert használjon, ha a légzsák kézi
működtetésű kika pcsolója bekap-
csolt állapotban van.
*2, 3
*2, 3
Megfelelő az „univerzális” kate-
góriájú gyermekbiztonsági
rendszerek biztonsági övvel tör-
ténő rögzítéséhez.
A kompatibilitás és javasolt
gyermekbiztonsági rendszer
táblázatban nevezett gyermek-
biztonsági rendszereknek felel
meg ( 62. o.).
Az i-Size és az ISOFIX gyer-
mekbiztonsági rendszerekhez
alkalmas.
Felsőpánt-rögzítőpontot tartal-
maz.
Légzsák kézi működtetésű
kikapcsoló nélküli gépjármű-
veknél: Soha ne helyezzen
menetiránynak háttal fordított
gyermekbiztonsági rendszert
az első utasülésre.
Kézi működtetésű kikapcsoló-
val felszerelt gépjárművek:
Soha ne helyezzen menetirány-
nak háttal fordított gyermekbiz-
tonsági rendszert az első
utasülésre, ha az utasoldali lég-
zsák kézi működtetésű kapcso-
lója bekapcsolt állásban van.

601-2. Gyermekek biztonsága

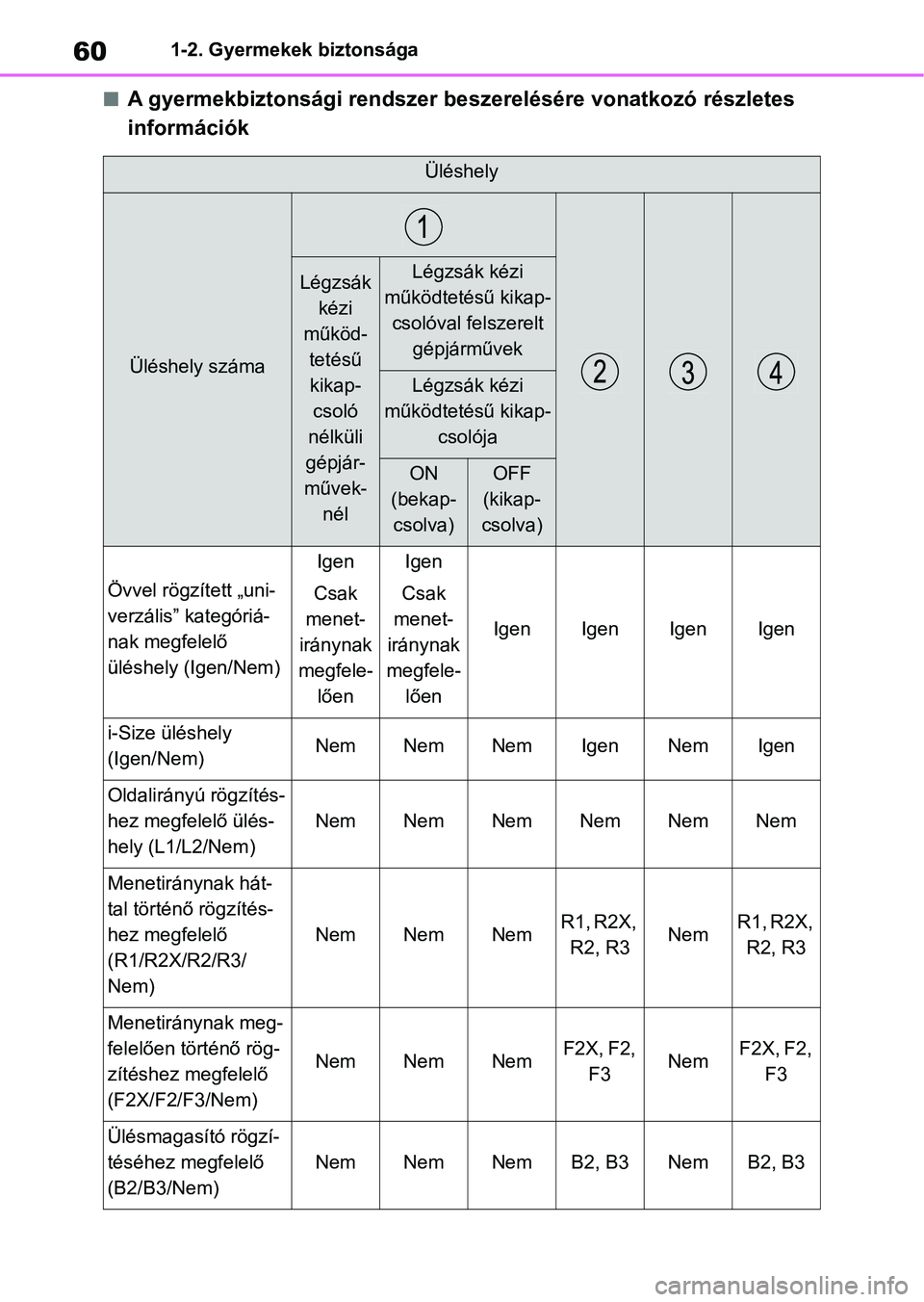

nA gyermekbiztonsági rendszer beszerelésére vonatkozó részletes
információk
Üléshely
Üléshely száma
Légzsák kézi
működ- tetésű kikap- csoló
nélküli
gépjár-
művek- nélLégzsák kézi
működtetésű kikap- csolóval felszerelt gépjárművek
Légzsák kézi
működtetésű kikap- csolója
ON
(bekap- csolva)OFF
(kikap-
csolva)
Övvel rögzített „uni-
verzális” kategóriá-
nak megfelelő
üléshely (Igen/Nem)
Igen
Csak
menet-
iránynak
megfele- lőenIgen
Csak
menet-
iránynak
megfele- lően
IgenIgenIgenIgen
i-Size üléshely
(Igen/Nem)NemNemNemIgenNemIgen
Oldalirányú rögzítés-
hez megfelelő ülés-
hely (L1/L2/Nem)
NemNemNemNemNemNem
Menetiránynak hát-
tal történő rögzítés-
hez megfelelő
(R1/R2X/R2/R3/
Nem)
NemNemNemR1, R2X, R2, R3NemR1, R2X, R2, R3
Menetiránynak meg-
felelően tör ténő rög-
zítéshez megfelelő
(F2X/F2/F3/Nem)
NemNemNemF2X, F2, F3NemF2X, F2, F3
Ülésmagasító rögzí-
téséhez megfelelő
(B2/B3/Nem)
NemNemNemB2, B3NemB2, B3
