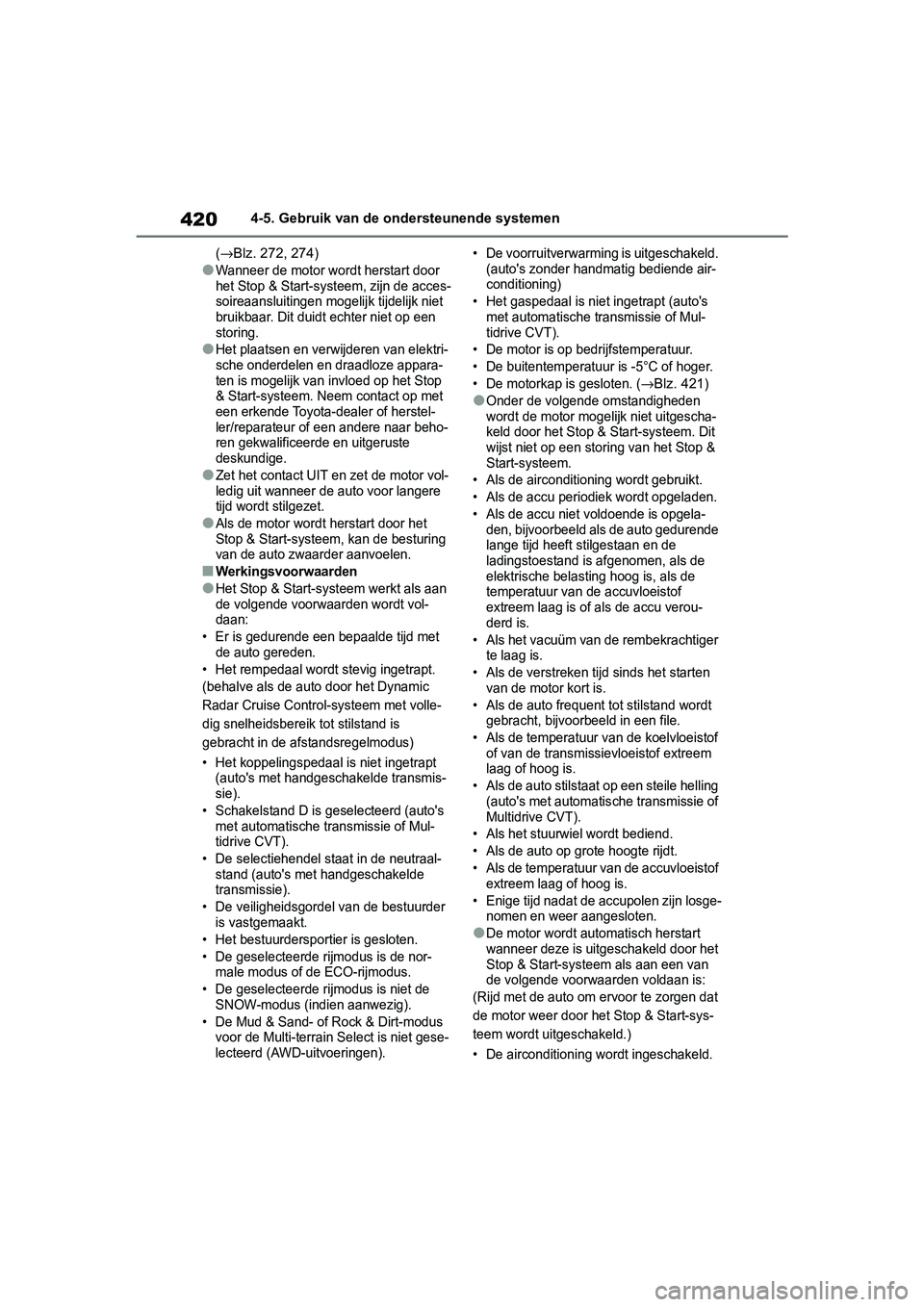

4204-5. Gebruik van de ondersteunende systemen
(→Blz. 272, 274)
●Wanneer de motor wordt herstart door
het Stop & Start-systeem, zijn de acces-
soireaansluitingen mogelij k tijdelijk niet
bruikbaar. Dit duidt echter niet op een
storing.
●Het plaatsen en verw ijderen van elektri-
sche onderdelen en draadloze appara-
ten is mogelijk van invloed op het Stop
& Start-systeem. Neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Zet het contact UIT en zet de motor vol-
ledig uit wanneer de auto voor langere
tijd wordt stilgezet.
●Als de motor wordt herstart door het
Stop & Start-systeem, kan de besturing
van de auto zwaarder aanvoelen.
■Werkingsvoorwaarden
●Het Stop & Start-syst eem werkt als aan
de volgende voorwaarden wordt vol-
daan:
• Er is gedurende een bepaalde tijd met de auto gereden.
• Het rempedaal wordt stevig ingetrapt.
(behalve als de auto door het Dynamic
Radar Cruise Control-systeem met volle-
dig snelheidsbereik tot stilstand is
gebracht in de afstandsregelmodus)
• Het koppelingspedaal i s niet ingetrapt
(auto's met handgeschakelde transmis-
sie).
• Schakelstand D is geselecteerd (auto's met automatische transmissie of Mul-
tidrive CVT).
• De selectiehendel s taat in de neutraal-
stand (auto's met handgeschakelde
transmissie).
• De veiligheidsgorde l van de bestuurder
is vastgemaakt.
• Het bestuurdersportier is gesloten.
• De geselecteerde rijmodus is de nor-
male modus of de ECO-rijmodus.
• De geselecteerde ri jmodus is niet de
SNOW-modus (indien aanwezig).
• De Mud & Sand- of Rock & Dirt-modus voor de Multi-terrain Select is niet gese-
lecteerd (AWD-uitvoeringen). • De voorruitverwarming is uitgeschakeld.
(auto's zonder handmatig bediende air-
conditioning)
• Het gaspedaal is niet ingetrapt (auto's met automatische tr ansmissie of Mul-
tidrive CVT).
• De motor is op bedrijfstemperatuur.
• De buitentemperatuur is -5°C of hoger.
• De motorkap is gesloten. (
→Blz. 421)
●Onder de volgende omstandigheden
wordt de motor mogel ijk niet uitgescha-
keld door het Stop & Start-systeem. Dit
wijst niet op een stor ing van het Stop &
Start-systeem.
• Als de airconditi oning wordt gebruikt.
• Als de accu periodiek wordt opgeladen.
• Als de accu niet voldoende is opgela- den, bijvoorbeeld als de auto gedurende
lange tijd heeft st ilgestaan en de
ladingstoestand i s afgenomen, als de
elektrische belas ting hoog is, als de
temperatuur van de accuvloeistof
extreem laag is of als de accu verou-
derd is.
• Als het vacuüm van de rembekrachtiger te laag is.
• Als de verstreken ti jd sinds het starten
van de motor kort is.
• Als de auto frequent t ot stilstand wordt
gebracht, bijvoorbeeld in een file.
• Als de temperatuur van de koelvloeistof of van de transmissievloeistof extreem
laag of hoog is.
• Als de auto stilstaat op een steile helling (auto's met automatis che transmissie of
Multidrive CVT).
• Als het stuurwiel wordt bediend.
• Als de auto op gr ote hoogte rijdt.
• Als de temperatuur v an de accuvloeistof
extreem laag of hoog is.
• Enige tijd nadat de accupolen zijn losge- nomen en weer aangesloten.
●De motor wordt aut omatisch herstart
wanneer deze is uitgeschakeld door het
Stop & Start-systeem als aan een van
de volgende voorwaarden voldaan is:
(Rijd met de auto om ervoor te zorgen dat
de motor weer door het Stop & Start-sys-
teem wordt uitgeschakeld.)
• De airconditioning wordt ingeschakeld.
pM_RAV4_OM_OM42D03E_(EE).book P age 420 Wednesday, March 20, 2019 2:08 PM

421
4
4-5. Gebruik van de ondersteunende systemen
Rijden
(auto's zonder handmatig bediende air-
conditioning)
• De voorruitverwarming wordt ingescha- keld. (auto's zonder handmatig
bediende airconditioning)
• De selectiehendel w ordt in stand D
gezet (auto's met automatische trans-
missie of Multidrive CVT).
• De veiligheidsgorde l van de bestuurder
wordt losgemaakt.
• Het bestuurdersportier wordt geopend.
• De rijmodus wordt gewijzigd van de nor- male of ECO-rijmodus in een andere
modus.
• De rijmodus is gewijzigd in de SNOW- modus (indien aanwezig).
• De Mud & Sand- of Rock & Dirt-modus voor de Multi-terrain Select is geselec-
teerd (AWD-uitvoeringen).
• De uitschakeltoets van het Stop & Start-
systeem wordt ingedrukt.
• Het stuurwiel wordt bediend.
• Het gaspedaal is ingetrapt (auto's met automatische transmi ssie of Multidrive
CVT).
• De auto begint te rollen op een helling.
●Onder de volgende omstandigheden
wordt de motor mogel ijk automatisch
herstart wanneer deze is uitgeschakeld
door het Stop & St art-systeem: (Rijd
met de auto om ervoor te zorgen dat de
motor weer door het Stop & Start-sys-
teem wordt uitgeschakeld.)
• Als het rempedaal pompend of diep wordt ingetrapt.
• Als de airconditioning wordt gebruikt.
• Als een schakelaar van het airconditio- ningsysteem wordt bediend (schakelaar
achterruitverwarming, enz.).
• De laadtoestand van de accu is onvol-
doende.
■Als de motorkap wordt geopend
●Als de motor is uitgezet door het Stop &
Start-systeem en de motorkap wordt
geopend, slaat de moto r af en kan de
motor niet worden gestart door de auto-
matische motorstartf unctie. Start in dat
geval de motor volgens de normale
startprocedure. (
→Blz. 272, 274)
●Als de motorkap wo rdt gesloten nadat
de motor is gestart terwijl de motorkap was geopend, werkt het Stop & Start-
systeem niet. Sluit de motorkap, zet het
contact UIT, wacht t
en minste 30 secon-
den en start vervolgens de motor.
■Airconditioning terwijl de motor door
het Stop & Start-systeem is uitge-
schakeld
Auto's met een automatische airconditio-
ning: Als de airconditioning in de automati-
sche modus staat en de motor is
uitgeschakeld door het Stop & Start-sys-
teem, kan de ventilat or met een lage snel-
heid gaan draaien om t e voorkomen dat
de temperatuur in het interieur hoger of
lager wordt, of kan h ij worden uitgescha-
keld.
Schakel het Stop & St art-systeem uit door
de uitschakeltoets v an het Stop & Start-
systeem in te drukken om de prestaties
van de airconditioni ng voorrang te geven
als de auto stilstaat.
●Als de voorruit beslagen is
Schakel de voorruitverwarming in.
(
→Blz. 501)
Druk als de voorruit blijft beslaan op de uit-
schakeltoets van het S top & Start-systeem
om het Stop & Star t-systeem uit te scha-
kelen.
●Als het airconditioningsysteem een
onaangename geur verspreidt
• Auto's met een handmatig bediende air- conditioning:
Als de tijd voor uitschakeling bij stilstand is
ingesteld op “Extended” (verlengd), wijzig
de instelling dan in “Standard” (stan-
daard). Als er een onaangename geur ver-
spreid wordt terwijl de tijd voor
uitschakeling bij stilstand is ingesteld op
“Standard” (standaard), druk dan op de
uitschakeltoets voor het Stop & Start-sys-
teem om het Stop & Start-systeem te
deactiveren.
• Auto's met automat ische airconditio-
ning:
Druk op de uitschakel toets van het Stop &
Start-systeem om het Stop & Start-sys-
teem uit te schakelen.
pM_RAV4_OM_OM42D03E_(EE).book P age 421 Wednesday, March 20, 2019 2:08 PM

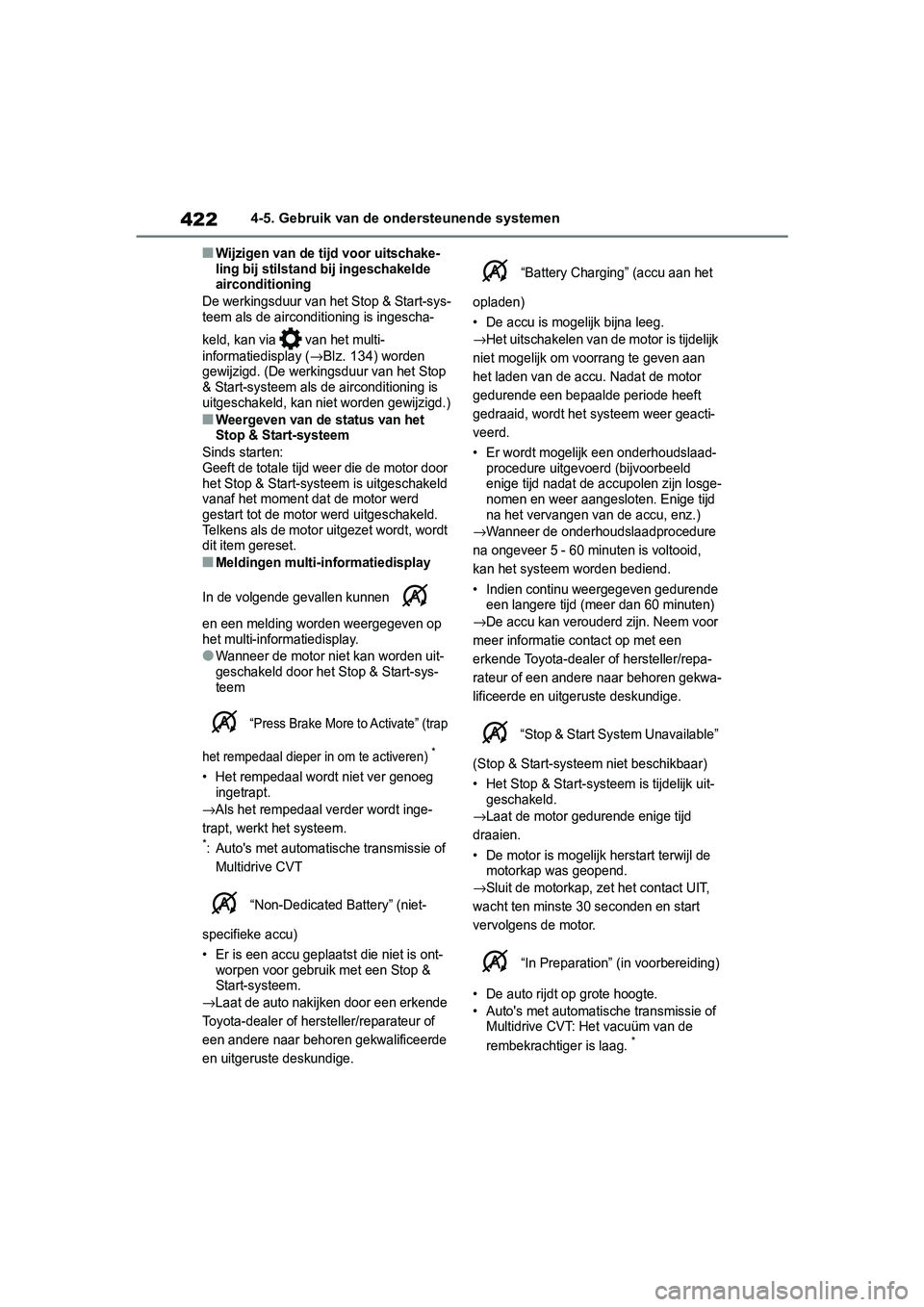

4224-5. Gebruik van de ondersteunende systemen
■Wijzigen van de tijd voor uitschake-
ling bij stilstand bij ingeschakelde
airconditioning
De werkingsduur van het Stop & Start-sys-
teem als de airconditioning is ingescha-
keld, kan via van het multi-
informatiedisplay (
→Blz. 134) worden
gewijzigd. (De werkingsduur van het Stop
& Start-systeem als de airconditioning is
uitgeschakeld, kan ni et worden gewijzigd.)
■Weergeven van de status van het
Stop & Start-systeem
Sinds starten:
Geeft de totale tijd weer die de motor door
het Stop & Start-systeem is uitgeschakeld
vanaf het moment dat de motor werd
gestart tot de motor werd uitgeschakeld.
Telkens als de motor uitgezet wordt, wordt
dit item gereset.
■Meldingen multi-informatiedisplay
In de volgende gev allen kunnen
en een melding worden weergegeven op
het multi-informatiedisplay.
●Wanneer de motor niet kan worden uit-
geschakeld door het Stop & Start-sys-
teem
“Press Brake More to Activate” (trap
het rempedaal dieper in om te activeren)
*
• Het rempedaal wordt niet ver genoeg ingetrapt.
→Als het rempedaal verder wordt inge-
trapt, werkt het systeem.
*: Auto's met automatische transmissie of Multidrive CVT
“Non-Dedicated Battery” (niet-
specifieke accu)
• Er is een accu geplaat st die niet is ont-
worpen voor gebrui k met een Stop &
Start-systeem.
→Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige. “Battery Charging” (accu aan het
opladen)
• De accu is moge lijk bijna leeg.
→Het uitschakelen van de motor is tijdelijk
niet mogelijk om v oorrang te geven aan
het laden van de accu . Nadat de motor
gedurende een bepaalde periode heeft
gedraaid, wordt het systeem weer geacti-
veerd.
• Er wordt mogelijk een onderhoudslaad- procedure uitgevoerd (bijvoorbeeld
enige tijd nadat de accupolen zijn losge-
nomen en weer aangeslo ten. Enige tijd
na het vervangen van de accu, enz.)
→Wanneer de onderhoudslaadprocedure
na ongeveer 5 - 60 minut en is voltooid,
kan het systeem worden bediend.
• Indien continu weergegeven gedurende een langere tijd (meer dan 60 minuten)
→De accu kan verouderd zijn. Neem voor
meer informatie contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
“Stop & Start System Unavailable”
(Stop & Start-systeem niet beschikbaar)
• Het Stop & Start-syst eem is tijdelijk uit-
geschakeld.
→Laat de motor gedurende enige tijd
draaien.
• De motor is mogelijk herstart terwijl de
motorkap was geopend.
→Sluit de motorkap, z et het contact UIT,
wacht ten minste 30 seconden en start
vervolgens de motor.
“In Preparation” (in voorbereiding)
• De auto rijdt op grote hoogte.
• Auto's met automatische transmissie of Multidrive CVT: Het vacuüm van de
rembekrachtiger is laag.
*
pM_RAV4_OM_OM42D03E_(EE).book P age 422 Wednesday, March 20, 2019 2:08 PM

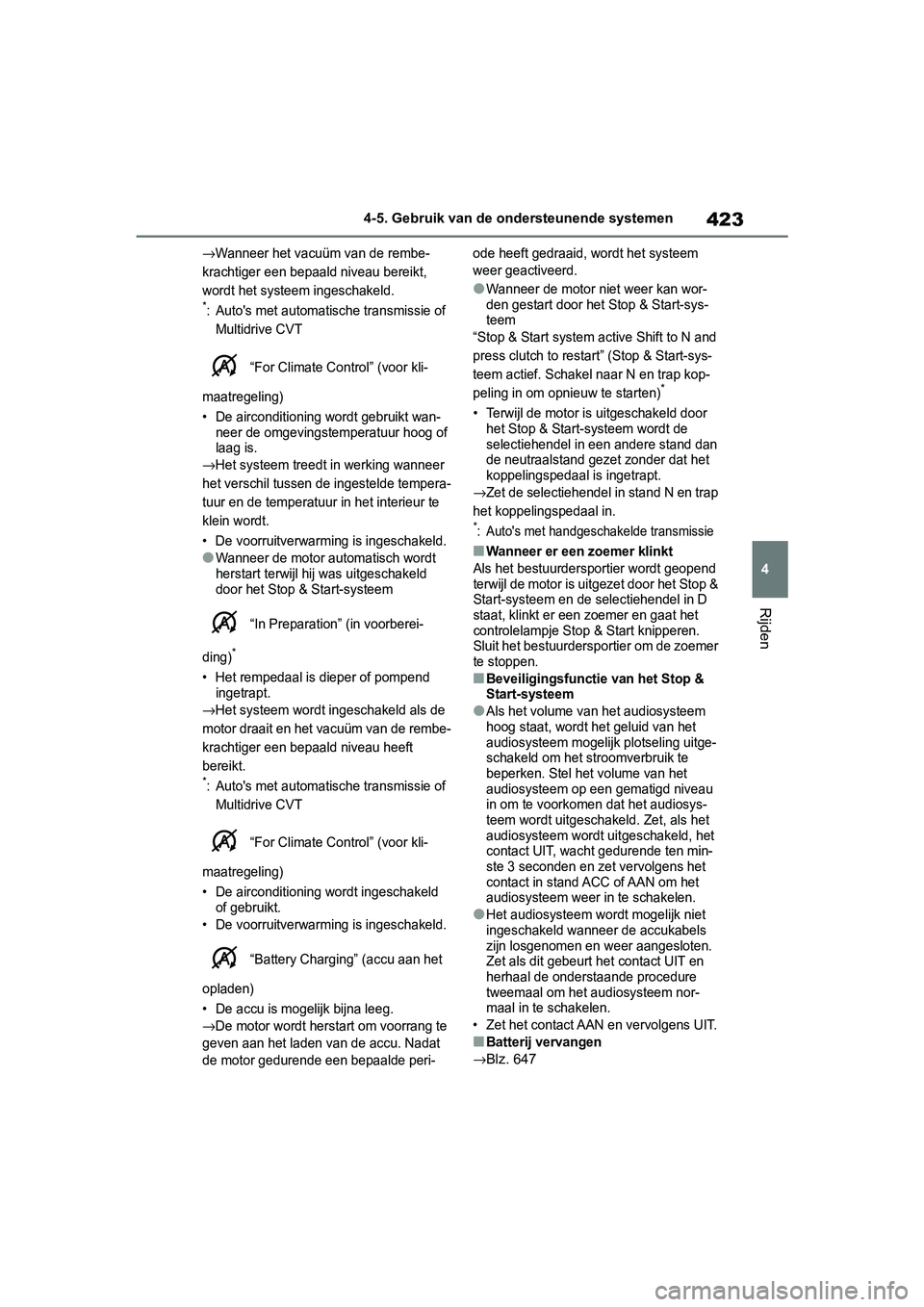

423
4
4-5. Gebruik van de ondersteunende systemen
Rijden
→Wanneer het vacuüm van de rembe-
krachtiger een bepaald niveau bereikt,
wordt het systeem ingeschakeld.
*: Auto's met automatische transmissie of Multidrive CVT
“For Climate Control” (voor kli-
maatregeling)
• De airconditioning wordt gebruikt wan- neer de omgevingste mperatuur hoog of
laag is.
→Het systeem treedt i n werking wanneer
het verschil tussen de ingestelde tempera-
tuur en de temperatuur in het interieur te
klein wordt.
• De voorruitverwarming is ingeschakeld.
●Wanneer de motor automatisch wordt
herstart terwijl hij was uitgeschakeld
door het Stop & Start-systeem
“In Preparation” (in voorberei-
ding)
*
• Het rempedaal is dieper of pompend ingetrapt.
→Het systeem wordt i ngeschakeld als de
motor draait en het vacuüm van de rembe-
krachtiger een bepaald niveau heeft
bereikt.
*: Auto's met automatische transmissie of Multidrive CVT
“For Climate Control” (voor kli-
maatregeling)
• De airconditioning wordt ingeschakeld of gebruikt.
• De voorruitverwarming is ingeschakeld.
“Battery Charging” (accu aan het
opladen)
• De accu is mogelijk bijna leeg.
→De motor wordt herstart om voorrang te
geven aan het laden v an de accu. Nadat
de motor gedurende een bepaalde peri- ode heeft gedraaid, w
ordt het systeem
weer geactiveerd.
●Wanneer de motor niet weer kan wor-
den gestart door het Stop & Start-sys-
teem
“Stop & Start system active Shift to N and
press clutch to restart” (Stop & Start-sys-
teem actief. Schakel naar N en trap kop-
peling in om opni euw te starten)
*
• Terwijl de motor is uitgeschakeld door
het Stop & Start- systeem wordt de
selectiehendel in een andere stand dan
de neutraalstand gezet zonder dat het
koppelingspedaal is ingetrapt.
→Zet de selectiehendel in stand N en trap
het koppelingspedaal in.
*: Auto's met handgeschakelde transmissie
■Wanneer er een zoemer klinkt
Als het bestuurdersportier wordt geopend
terwijl de motor is uitgezet door het Stop &
Start-systeem en de selectiehendel in D
staat, klinkt er een zoemer en gaat het
controlelampje Stop & Start knipperen.
Sluit het bestuurdersportier om de zoemer
te stoppen.
■Beveiligingsfunctie van het Stop &
Start-systeem
●Als het volume v an het audiosysteem
hoog staat, wordt het geluid van het
audiosysteem mogelijk plotseling uitge-
schakeld om het stroomverbruik te
beperken. Stel het volume van het
audiosysteem op een gematigd niveau
in om te voorkom en dat het audiosys-
teem wordt uitgeschak eld. Zet, als het
audiosysteem wordt uit geschakeld, het
contact UIT, wacht gedurende ten min-
ste 3 seconden en zet vervolgens het
contact in stand ACC of AAN om het
audiosysteem weer in te schakelen.
●Het audiosysteem wordt mogelijk niet
ingeschakeld wanneer de accukabels
zijn losgenomen en weer aangesloten.
Zet als dit gebeurt het contact UIT en
herhaal de onderstaande procedure
tweemaal om het audiosysteem nor-
maal in te schakelen.
• Zet het contact AAN en vervolgens UIT.
■Batterij vervangen
→Blz. 647
pM_RAV4_OM_OM42D03E_(EE).book P age 423 Wednesday, March 20, 2019 2:08 PM

4244-5. Gebruik van de ondersteunende systemen
■Als het controlelampje uitgescha-
keld Stop & Start-systeem continu
knippert
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door een
erkende Toyota-dealer o f hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Als “Stop & Start System Malfunction
Visit Your Dealer” (storing Stop &
Start-systeem, ga naar uw dealer) op
het multi-informatiedisplay wordt
weergegeven
Er is mogelijk een stor ing in het systeem
aanwezig. Laat de auto nakijken door een
erkende Toyota-dealer o f hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
WAARSCHUWING
■Als het Stop & S tart-systeem is
ingeschakeld
Zorg ervoor dat he t Stop & Start-sys-
teem uitgeschakeld is als de auto zich
in een slecht gev entileerde ruimte
bevindt.
Anders kan de motor onverwacht
worden gestart, waardoor er uitlaat-
gassen in de auto terecht kunnen
komen die zeer schadelijk kunnen zijn
voor de gezondheid.
●Verlaat de auto niet als de motor is
uitgezet door het Stop & Start-sys-
teem (zolang het controlelampje
van het Stop & Start-systeem
brandt). Anders kan door de auto-
matische motorstartfunctie een
ongeval ontstaan.
●Trap het rempedaal in en activeer
indien nodig de parkeerrem als de
motor is uitgezet door het Stop &
Start-systeem (het controlelampje
van het Stop & Start-systeem
brandt).
OPMERKING
■Ervoor zorgen dat het systeem
goed werkt
In onderstaande gev allen werkt het
Stop & Start-systee m mogelijk niet
goed. Laat uw auto controleren door
een erkende Toyota-dealer of herstel-
ler/reparateur o f een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige.
●Het waarschuwingslampje van de
veiligheidsgordel van de bestuurder
en voorpassagier knippert, terwijl
de veiligheidsgordel van de
bestuurder is vastgemaakt.
●Zelfs wanneer de veiligheidsgordel
van de bestuurde r niet is vastge-
maakt, gaat het waarschuwings-
lampje van de veiligheidsgordel van
de bestuurder en voorpassagier
niet branden.
●Zelfs wanneer het bestuurderspor-
tier is gesloten, gaat het waarschu-
wingslampje open
portier/achterklep branden of gaat
de interieurverlichting branden
wanneer de schakelaar van de inte-
rieurverlichting in de stand DOOR
staat.
●Zelfs wanneer het bestuurderspor-
tier is geopend, gaat het waarschu-
wingslampje open
portier/achterklep niet branden of
gaat de interieurverlichting niet
branden wanneer de schakelaar
van de interieurverlichting de scha-
kelaar van de interieurverlichting in
de stand DOOR staat.
■Als de motor afslaat (auto's met
handgeschakelde transmissie)
Als de werking van het Stop & Start-
systeem is toegestaan en het koppe-
lingspedaal snel wordt ingetrapt, kan
de motor herstart worden.
pM_RAV4_OM_OM42D03E_(EE).book P age 424 Wednesday, March 20, 2019 2:08 PM

425
4
4-5. Gebruik van de ondersteunende systemen
Rijden

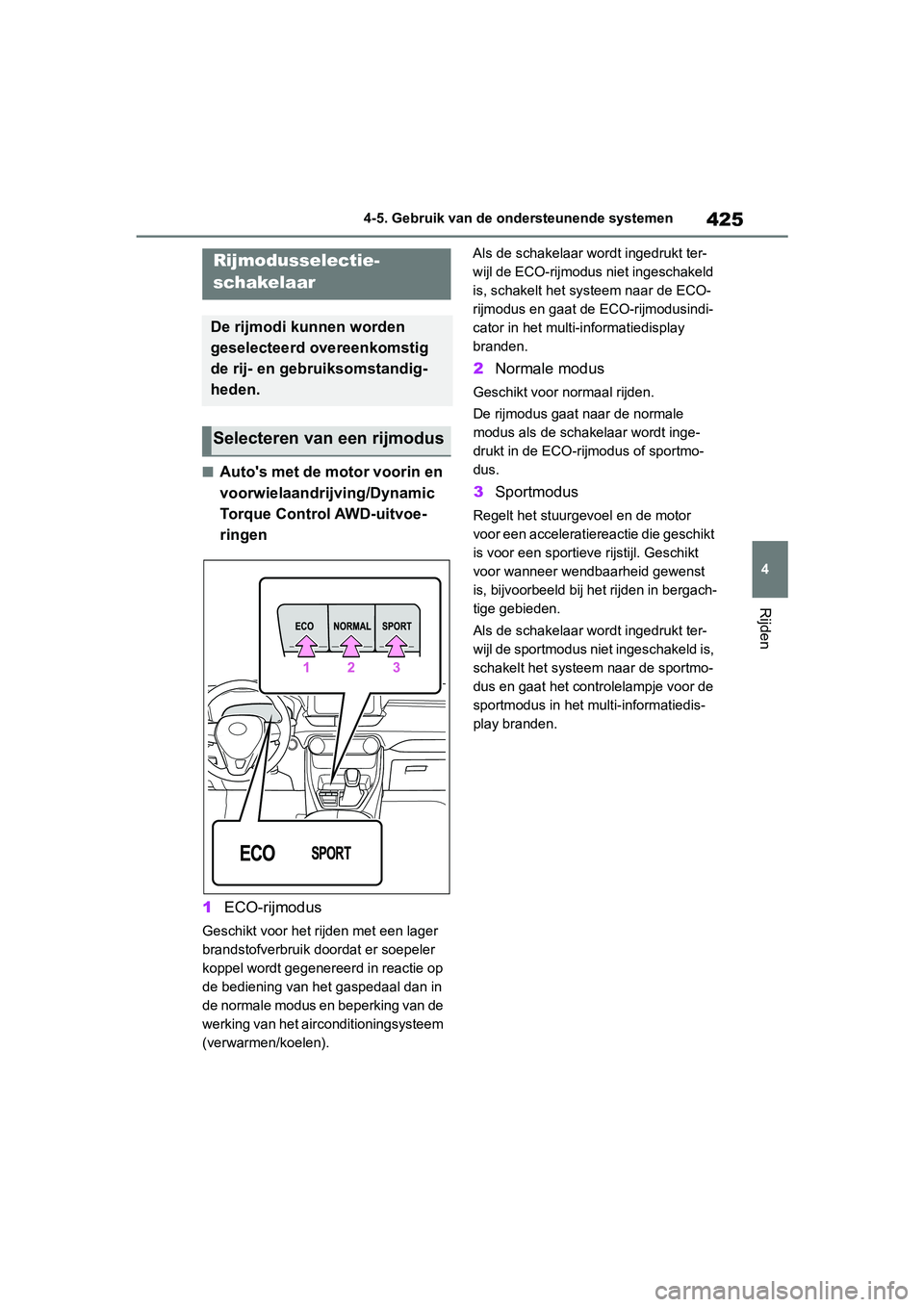

■Auto's met de motor voorin en
voorwielaandrijving/Dynamic
Torque Control AWD-uitvoe-
ringen
1 ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler
koppel wordt gegenereerd in reactie op
de bediening van het gaspedaal dan in
de normale modus en beperking van de
werking van het airconditioningsysteem
(verwarmen/koelen). Als de schakelaar wordt ingedrukt ter-
wijl de ECO-rijmodus niet ingeschakeld
is, schakelt het syst
eem naar de ECO-
rijmodus en gaat de ECO-rijmodusindi-
cator in het multi-informatiedisplay
branden.
2 Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale
modus als de schakelaar wordt inge-
drukt in de ECO-rijmodus of sportmo-
dus.
3Sportmodus
Regelt het stuurgevoel en de motor
voor een acceleratiereactie die geschikt
is voor een sportieve rijstijl. Geschikt
voor wanneer wendbaarheid gewenst
is, bijvoorbeeld bij het rijden in bergach-
tige gebieden.
Als de schakelaar wordt ingedrukt ter-
wijl de sportmodus niet ingeschakeld is,
schakelt het systeem naar de sportmo-
dus en gaat het controlelampje voor de
sportmodus in het multi-informatiedis-
play branden.
Rijmodusselectie-
schakelaar
De rijmodi kunnen worden
geselecteerd overeenkomstig
de rij- en gebruiksomstandig-
heden.
Selecteren van een rijmodus
pM_RAV4_OM_OM42D03E_(EE).book P age 425 Wednesday, March 20, 2019 2:08 PM

4264-5. Gebruik van de ondersteunende systemen

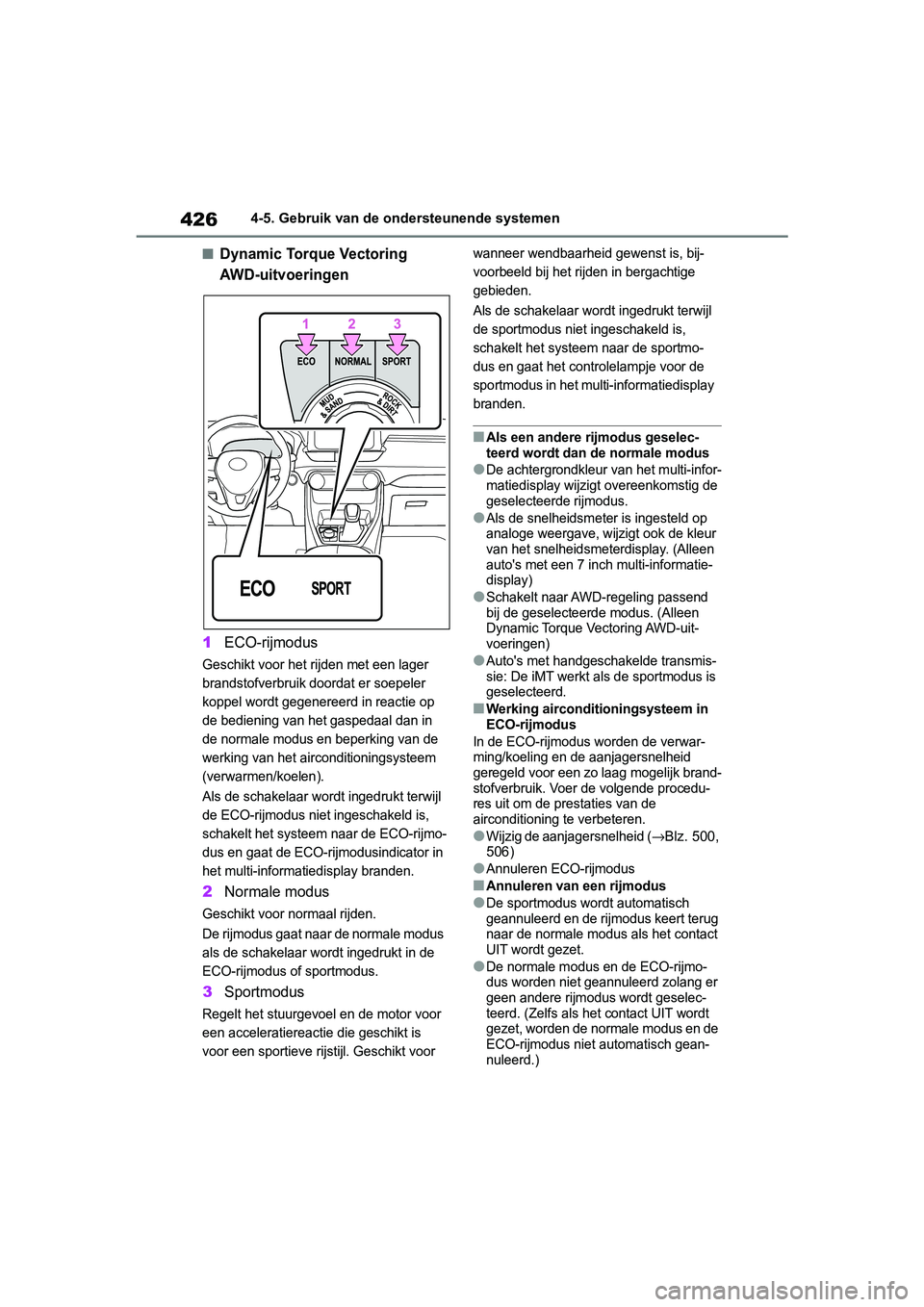

■Dynamic Torque Vectoring
AWD-uitvoeringen
1ECO-rijmodus
Geschikt voor het rijden met een lager
brandstofverbruik doordat er soepeler
koppel wordt gegenereerd in reactie op
de bediening van het gaspedaal dan in
de normale modus en beperking van de
werking van het airconditioningsysteem
(verwarmen/koelen).
Als de schakelaar wordt ingedrukt terwijl
de ECO-rijmodus niet ingeschakeld is,
schakelt het systeem naar de ECO-rijmo-
dus en gaat de ECO-rijmodusindicator in
het multi-informatiedisplay branden.
2Normale modus
Geschikt voor normaal rijden.
De rijmodus gaat naar de normale modus
als de schakelaar wordt ingedrukt in de
ECO-rijmodus of sportmodus.
3Sportmodus
Regelt het stuurgevoel en de motor voor
een acceleratiereactie die geschikt is
voor een sportieve rijstijl. Geschikt voor wanneer wendbaarheid gewenst is, bij-
voorbeeld bij het rijden in bergachtige
gebieden.
Als de schakelaar wordt ingedrukt terwijl
de sportmodus niet ingeschakeld is,
schakelt het systeem naar de sportmo-
dus en gaat het controlelampje voor de
sportmodus in het multi-informatiedisplay
branden.
■Als een andere rijmodus geselec-
teerd wordt dan de normale modus
●De achtergrondkleur van het multi-infor-
matiedisplay wijzigt overeenkomstig de
geselecteerde rijmodus.
●Als de snelheidsmeter is ingesteld op
analoge weergave, wijzigt ook de kleur
van het snelheidsmeterdisplay. (Alleen
auto's met een 7 inch multi-informatie-
display)
●Schakelt naar AWD-regeling passend
bij de geselecteerde modus. (Alleen
Dynamic Torque Vectoring AWD-uit-
voeringen)
●Auto's met handgeschakelde transmis-
sie: De iMT werkt als de sportmodus is
geselecteerd.
■Werking airconditioningsysteem in
ECO-rijmodus
In de ECO-rijmodus worden de verwar-
ming/koeling en de aanjagersnelheid
geregeld voor een zo laag mogelijk brand-
stofverbruik. Voer de volgende procedu-
res uit om de prestaties van de
airconditioning te verbeteren.
●Wijzig de aanjagersnelheid (→Blz. 500, 506)
●Annuleren ECO-rijmodus
■Annuleren van een rijmodus
●De sportmodus wordt automatisch
geannuleerd en de rijmodus keert terug
naar de normale modus als het contact
UIT wordt gezet.
●De normale modus en de ECO-rijmo-
dus worden niet geannuleerd zolang er
geen andere rijmodus wordt geselec-
teerd. (Zelfs als het contact UIT wordt
gezet, worden de normale modus en de
ECO-rijmodus niet automatisch gean-
nuleerd.)
pM_RAV4_OM_OM42D03E_(EE).book P
age 426 Wednesday, March 20, 2019 2:08 PM

427
4
4-5. Gebruik van de ondersteunende systemen
Rijden

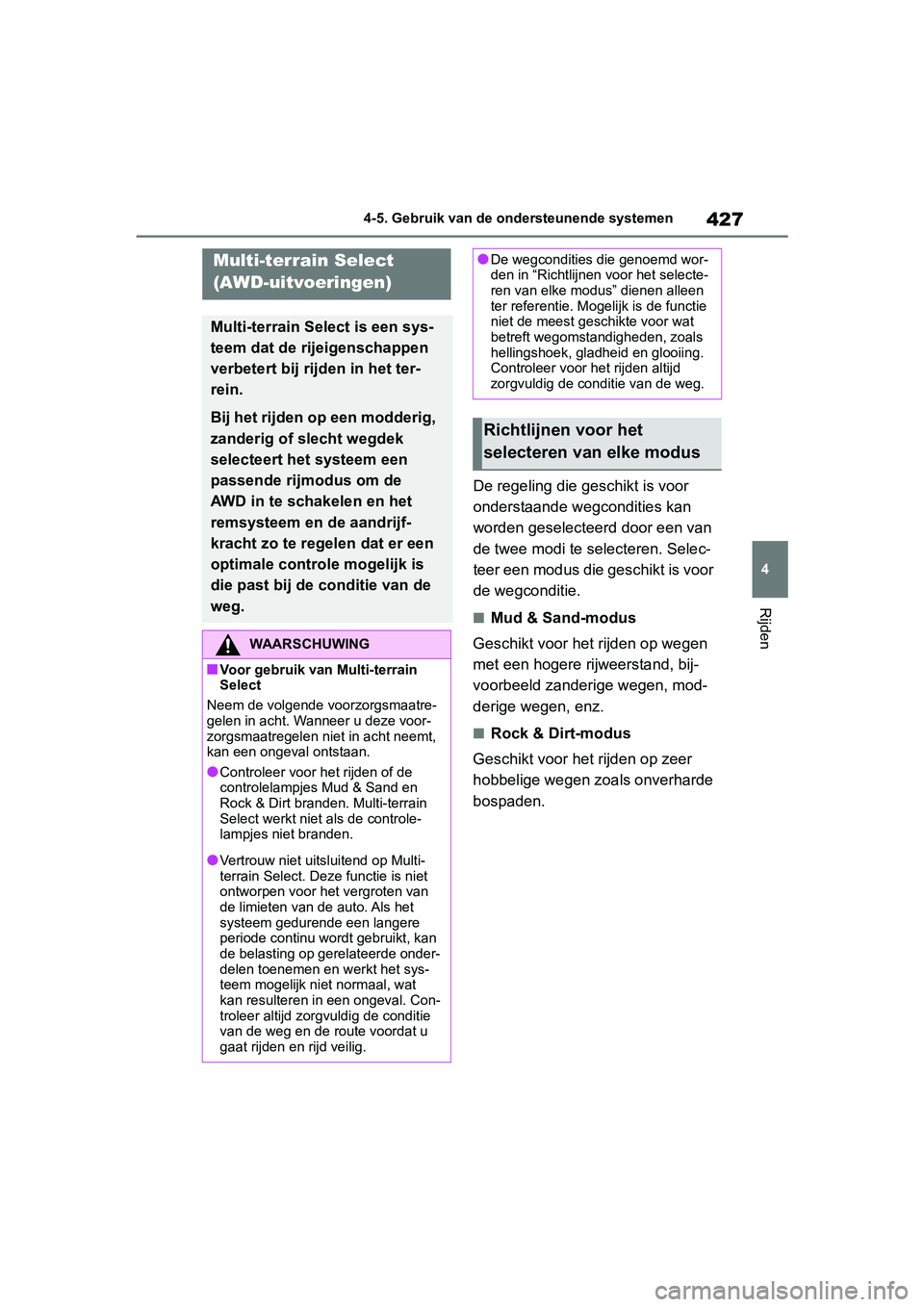

De regeling die geschikt is voor
onderstaande wegcondities kan
worden geselecteerd door een van
de twee modi te selecteren. Selec-
teer een modus die geschikt is voor
de wegconditie.
■Mud & Sand-modus
Geschikt voor het rijden op wegen
met een ho gere rijweerstand, bij-
voorbeeld zanderige wegen, mod-
derige wegen, enz.
■Rock & Dirt-modus
Geschikt voor het rijden op zeer
hobbelige wegen zoals onverharde
bospaden.
Multi-terrain Select
(AWD-uitvoeringen)
Multi-terrain Select is een sys-
teem dat de rijeigenschappen
verbetert bij rijden in het ter-
rein.
Bij het rijden op een modderig,
zanderig of slecht wegdek
selecteert het systeem een
passende rijmodus om de
AWD in te schakelen en het
remsysteem en de aandrijf-
kracht zo te regelen dat er een
optimale controle mogelijk is
die past bij de conditie van de
weg.
WAARSCHUWING
■Voor gebruik van Multi-terrain
Select
Neem de volgende voorzorgsmaatre-
gelen in acht. Wanneer u deze voor-
zorgsmaatregelen niet in acht neemt,
kan een ongeval ontstaan.
●Controleer voor het rijden of de
controlelampjes Mud & Sand en
Rock & Dirt branden. Multi-terrain
Select werkt niet als de controle-
lampjes niet branden.
●Vertrouw niet uitsluitend op Multi-
terrain Select. Deze functie is niet
ontworpen voor het vergroten van
de limieten van de auto. Als het
systeem gedurende een langere
periode continu wordt gebruikt, kan
de belasting op gerelateerde onder-
delen toenemen e n werkt het sys-
teem mogelijk niet normaal, wat
kan resulteren in een ongeval. Con-
troleer altijd zorgvuldig de conditie
van de weg en de route voordat u
gaat rijden en rijd veilig.
●De wegcondities die genoemd wor-
den in “Richtlijnen voor het selecte-
ren van elke modus” dienen alleen
ter referentie. Mogelijk is de functie
niet de meest geschikte voor wat
betreft wegomstandigheden, zoals
hellingshoek, gladheid en glooiing.
Controleer voor het rijden altijd
zorgvuldig de conditie van de weg.
Richtlijnen voor het
selecteren van elke modus

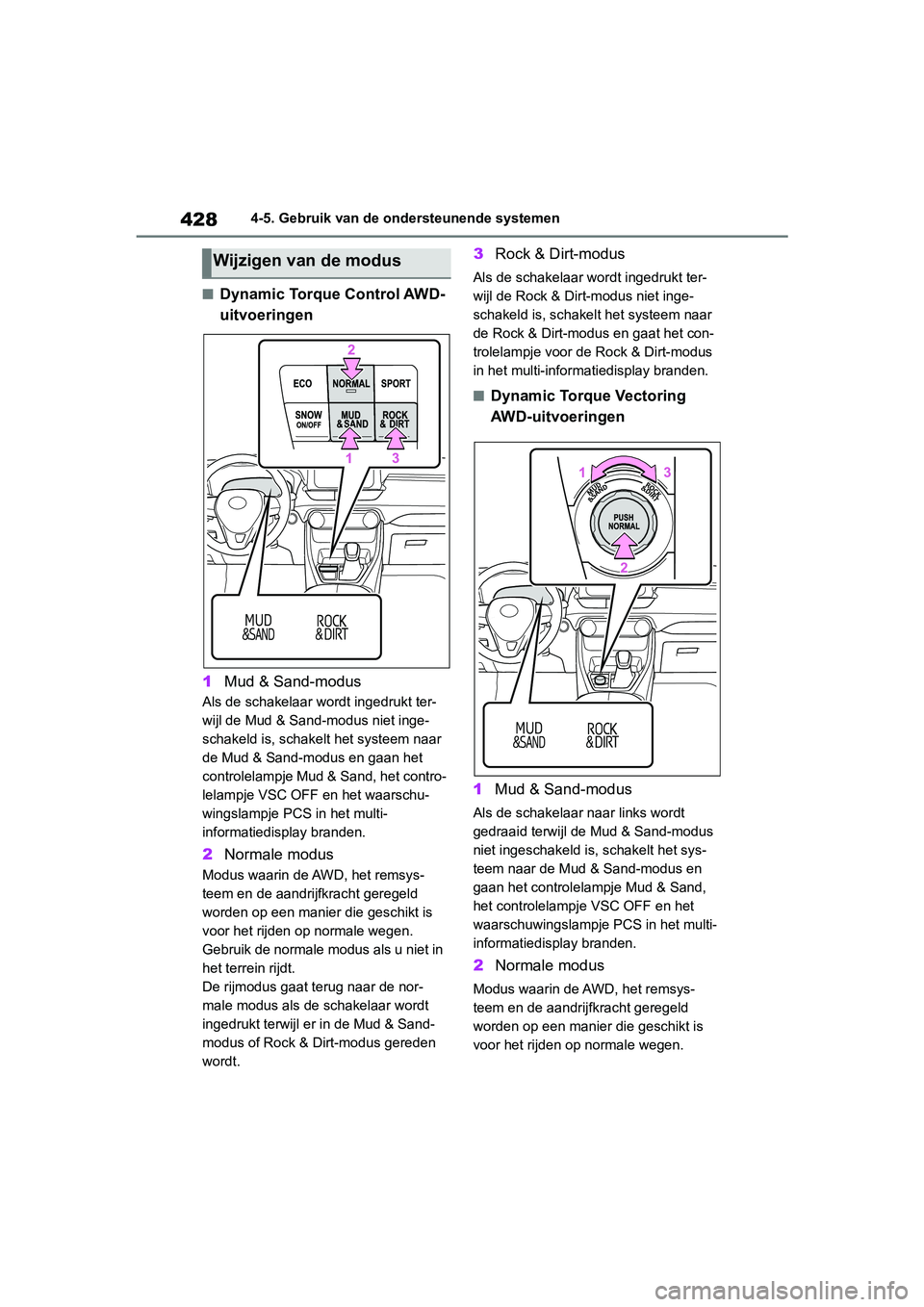

pM_RAV4_OM_OM42D03E_(EE).book P age 427 Wednesday, March 20, 2019 2:08 PM

4284-5. Gebruik van de ondersteunende systemen
■Dynamic Torque Control AWD-
uitvoeringen
1 Mud & Sand-modus
Als de schakelaar wordt ingedrukt ter-
wijl de Mud & Sand-modus niet inge-
schakeld is, schakelt het systeem naar
de Mud & Sand-modus en gaan het
controlelampje Mud & Sand, het contro-
lelampje VSC OFF en het waarschu-
wingslampje PCS in het multi-
informatiedisplay branden.
2Normale modus
Modus waarin de AWD, het remsys-
teem en de aandrijfkracht geregeld
worden op een manier die geschikt is
voor het rijden op normale wegen.
Gebruik de normale modus als u niet in
het terrein rijdt.
De rijmodus gaat t erug naar de nor-
male modus als de schakelaar wordt
ingedrukt terwijl er in de Mud & Sand-
modus of Rock & Dirt-modus gereden
wordt.
3 Rock & Dirt-modus
Als de schakelaar wordt ingedrukt ter-
wijl de Rock & Dirt-modus niet inge-
schakeld is, schakelt het systeem naar
de Rock & Dirt-modus en gaat het con-
trolelampje voor de Rock & Dirt-modus
in het multi-informatiedisplay branden.
■Dynamic Torque Vectoring
AWD-uitvoeringen
1 Mud & Sand-modus
Als de schakelaar naar links wordt
gedraaid terwijl de Mud & Sand-modus
niet ingeschakeld is, schakelt het sys-
teem naar de Mud & Sand-modus en
gaan het controlelampje Mud & Sand,
het controlelampje VSC OFF en het
waarschuwingslampje PCS in het multi-
informatiedisplay branden.
2 Normale modus
Modus waarin de AWD, het remsys-
teem en de aandrij fkracht geregeld
worden op een manier die geschikt is
voor het rijden op normale wegen.
Wijzigen van de modus

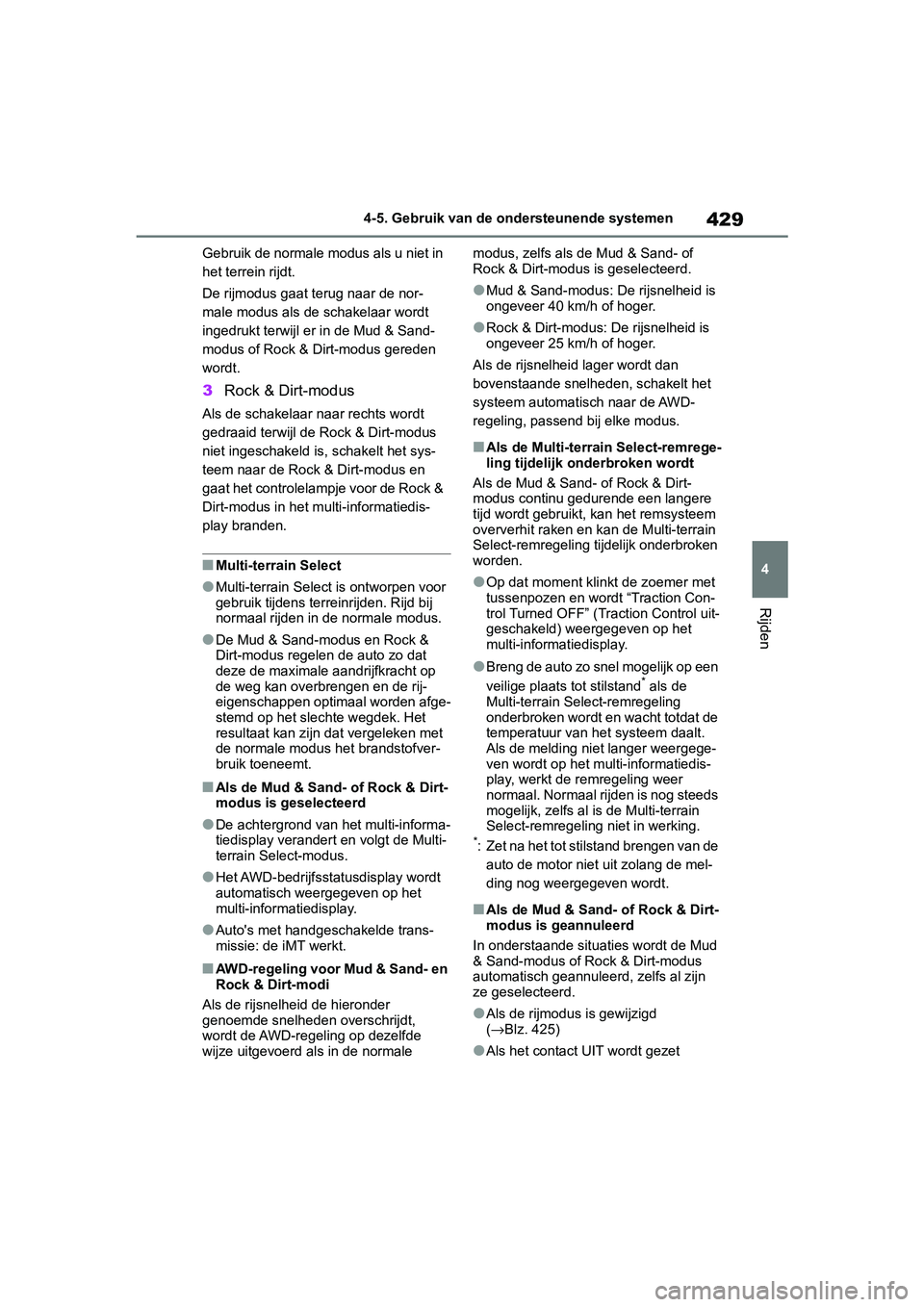

pM_RAV4_OM_OM42D03E_(EE).book P age 428 Wednesday, March 20, 2019 2:08 PM

429
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Gebruik de normale modus als u niet in
het terrein rijdt.
De rijmodus gaat t
erug naar de nor-
male modus als de schakelaar wordt
ingedrukt terwijl er in de Mud & Sand-
modus of Rock & Dirt-modus gereden
wordt.
3 Rock & Dirt-modus
Als de schakelaar naar rechts wordt
gedraaid terwijl de Rock & Dirt-modus
niet ingeschakeld is, schakelt het sys-
teem naar de Rock & Dirt-modus en
gaat het controlelampje voor de Rock &
Dirt-modus in het m ulti-informatiedis-
play branden.
■Multi-terrain Select
●Multi-terrain Select is ontworpen voor
gebruik tijdens terreinrijden. Rijd bij
normaal rijden in de normale modus.
●De Mud & Sand-modus en Rock &
Dirt-modus regelen de auto zo dat
deze de maximale aandrijfkracht op
de weg kan overbrengen en de rij-
eigenschappen optimaal worden afge-
stemd op het slec hte wegdek. Het
resultaat kan zijn dat vergeleken met
de normale modus het brandstofver-
bruik toeneemt.
■Als de Mud & Sand- of Rock & Dirt-
modus is geselecteerd
●De achtergrond van het multi-informa-
tiedisplay verander t en volgt de Multi-
terrain Select-modus.
●Het AWD-bedrijfsstatusdisplay wordt
automatisch weergegeven op het
multi-informatiedisplay.
●Auto's met handgeschakelde trans-
missie: de iMT werkt.
■AWD-regeling voor Mud & Sand- en
Rock & Dirt-modi
Als de rijsnelheid de hieronder
genoemde snelheden overschrijdt,
wordt de AWD-regeling op dezelfde
wijze uitgevoerd als in de normale modus, zelfs als de Mud & Sand- of
Rock & Dirt-modus is geselecteerd.
●Mud & Sand-modus: De rijsnelheid is
ongeveer 40 km/h of hoger.
●Rock & Dirt-modus: De rijsnelheid is
ongeveer 25 km/h of hoger.
Als de rijsnelheid lager wordt dan
bovenstaande snelheden, schakelt het
systeem automatisch naar de AWD-
regeling, passend bij elke modus.
■Als de Multi-terra in Select-remrege-
ling tijdelijk onderbroken wordt
Als de Mud & Sand- of Rock & Dirt-
modus continu gedurende een langere
tijd wordt gebruikt, kan het remsysteem
oververhit raken en kan de Multi-terrain
Select-remregeling tijdelijk onderbroken
worden.
●Op dat moment klin kt de zoemer met
tussenpozen en wordt “Traction Con-
trol Turned OFF” (Traction Control uit-
geschakeld) weergegeven op het
multi-informatiedisplay.
●Breng de auto zo snel mogelijk op een
veilige plaats tot stilstand* als de
Multi-terrain Select-remregeling
onderbroken wordt en wacht totdat de
temperatuur van he t systeem daalt.
Als de melding niet langer weergege-
ven wordt op het mu lti-informatiedis-
play, werkt de remregeling weer
normaal. Normaal rijden is nog steeds
mogelijk, zelfs al is de Multi-terrain
Select-remregeling niet in werking.
*: Zet na het tot stilstand brengen van de
auto de motor niet uit zolang de mel-
ding nog weergegeven wordt.
■Als de Mud & Sand- of Rock & Dirt-
modus is geannuleerd
In onderstaande situa ties wordt de Mud
& Sand-modus of R ock & Dirt-modus
automatisch geannuleerd, zelfs al zijn
ze geselecteerd.
●Als de rijmodus is gewijzigd
(→Blz. 425)
●Als het contact UIT wordt gezet
pM_RAV4_OM_OM42D03E_(EE).book P age 429 Wednesday, March 20, 2019 2:08 PM
