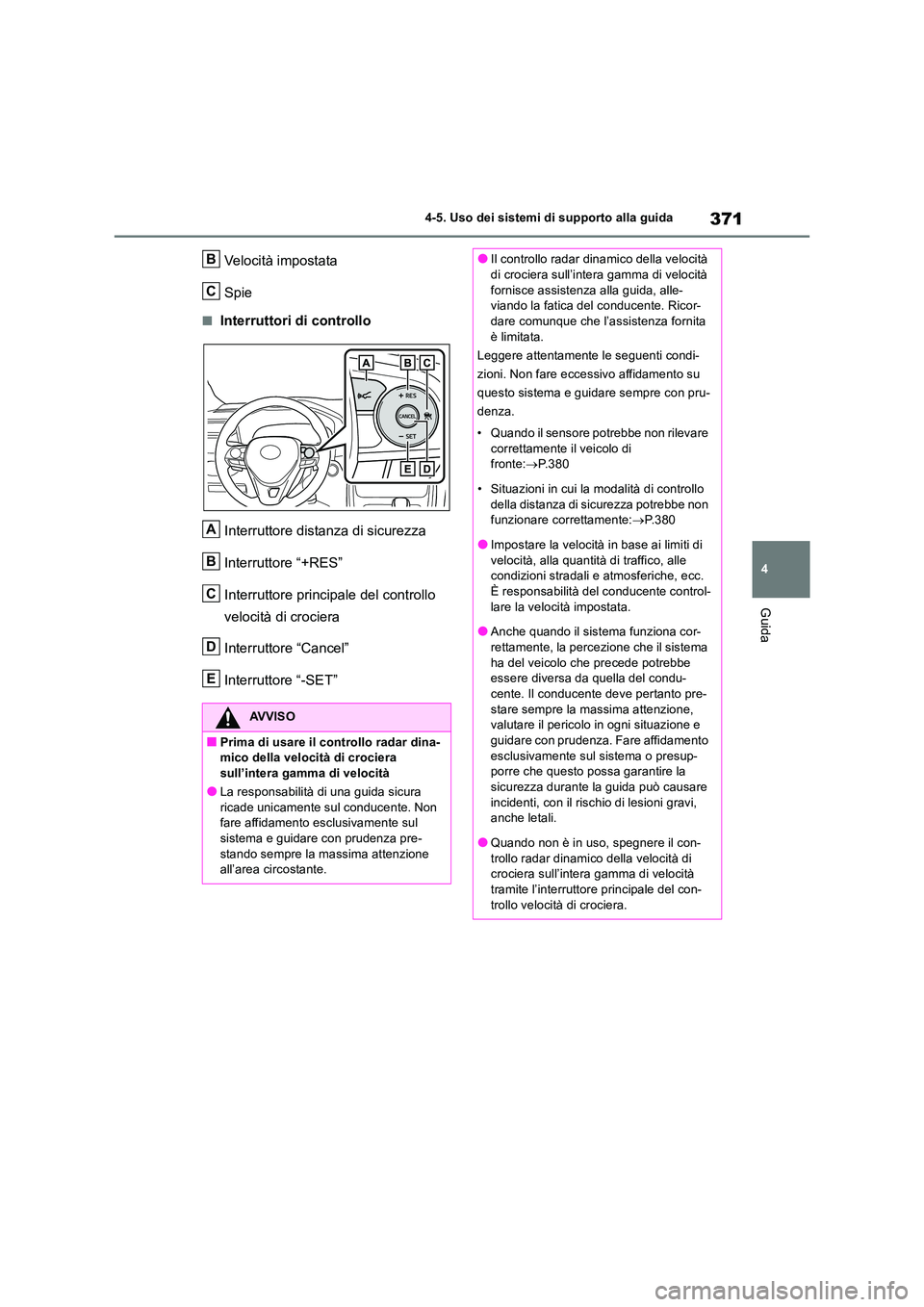

TOYOTA RAV4 2019 Manuale duso (in Italian)

371
4
4-5. Uso dei sistemi di supporto alla guida
Guida
Velocità impostata
Spie
■Interruttori di controllo
Interruttore distanza di sicurezza
Interruttore “+RES”
Interruttore principale del controllo
velocità di crociera
Interruttore “Cancel”
Interruttore “-SET”
AVVISO
■Prima di usare il controllo radar dina- mico della velocità di crociera sull’intera gamma di velocità
●La responsabilità di una guida sicura
ricade unicamente sul conducente. Non fare affidamento esclusivamente sul sistema e guidare con prudenza pre-
stando sempre la massima attenzione all’area circostante.
B
C
A
B
C
D
E
●Il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
fornisce assistenza alla guida, alle- viando la fatica del conducente. Ricor-dare comunque che l’assistenza fornita
è limitata.
Leggere attentamente le seguenti condi-
zioni. Non fare eccessivo affidamento su
questo sistema e guidare sempre con pru-
denza.
• Quando il sensore potrebbe non rilevare
correttamente il veicolo di fronte: P. 3 8 0
• Situazioni in cui la modalità di controllo
della distanza di sicurezza potrebbe non funzionare correttamente: P.380
●Impostare la velocità in base ai limiti di
velocità, alla quantità di traffico, alle condizioni stradali e atmosferiche, ecc. È responsabilità del conducente control-
lare la velocità impostata.
●Anche quando il sistema funziona cor- rettamente, la percezione che il sistema
ha del veicolo che precede potrebbe essere diversa da quella del condu-cente. Il conducente deve pertanto pre-
stare sempre la massima attenzione, valutare il pericolo in ogni situazione e guidare con prudenza. Fare affidamento
esclusivamente sul sistema o presup- porre che questo possa garantire la sicurezza durante la guida può causare
incidenti, con il rischio di lesioni gravi, anche letali.
●Quando non è in uso, spegnere il con-
trollo radar dinamico della velocità di crociera sull’intera gamma di velocità tramite l’interruttore principale del con-
trollo velocità di crociera.

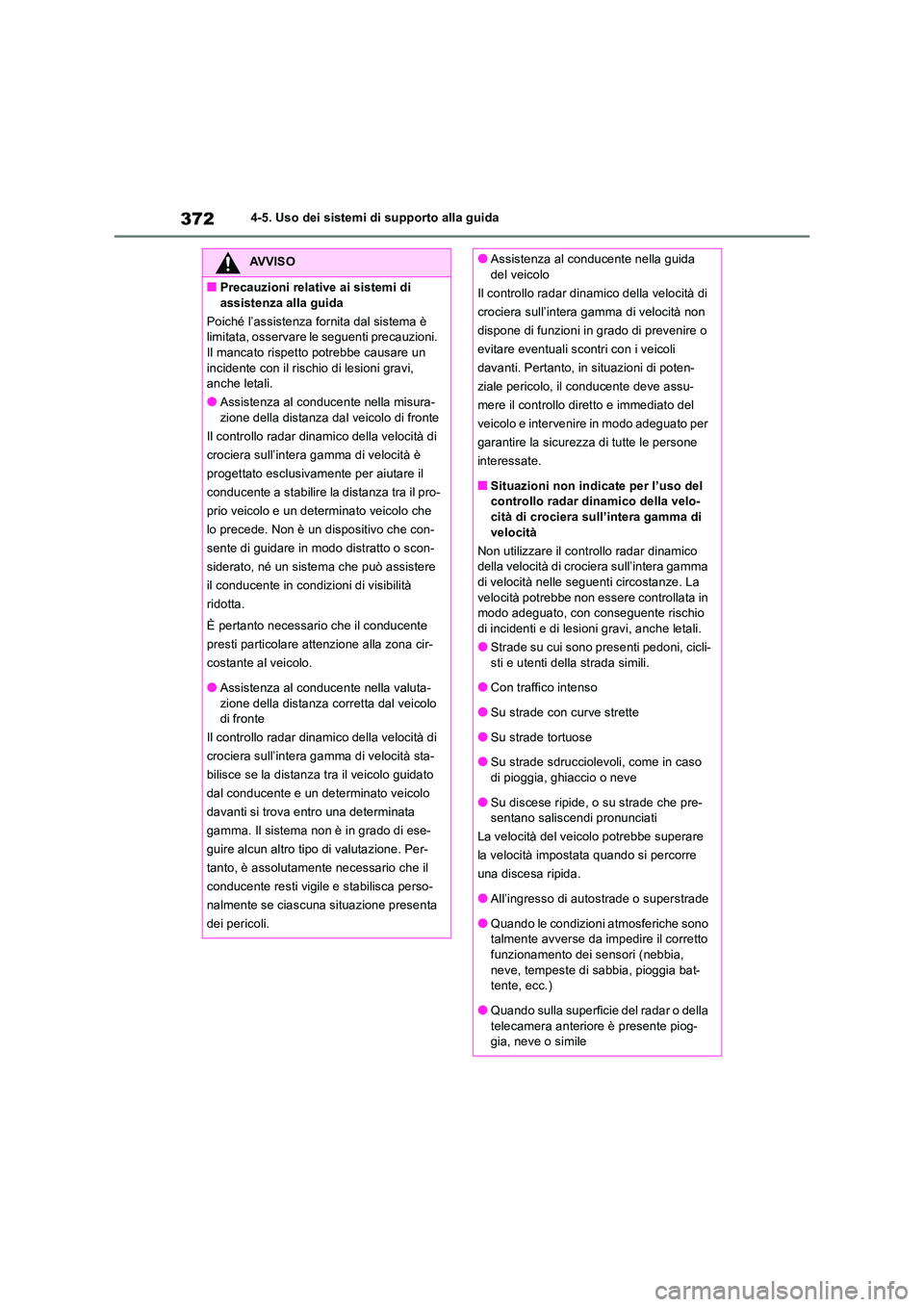

3724-5. Uso dei sistemi di supporto alla guida
AVVISO
■Precauzioni relative ai sistemi di
assistenza alla guida
Poiché l’assistenza fornita dal sistema è limitata, osservare le seguenti precauzioni. Il mancato rispetto potrebbe causare un
incidente con il rischio di lesioni gravi, anche letali.
●Assistenza al conducente nella misura-zione della distanza dal veicolo di fronte
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è
progettato esclusivamente per aiutare il
conducente a stabilire la distanza tra il pro-
prio veicolo e un determinato veicolo che
lo precede. Non è un dispositivo che con-
sente di guidare in modo distratto o scon-
siderato, né un sistema che può assistere
il conducente in condizioni di visibilità
ridotta.
È pertanto necessario che il conducente
presti particolare attenzione alla zona cir-
costante al veicolo.
●Assistenza al conducente nella valuta-
zione della distanza corretta dal veicolo di fronte
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità sta-
bilisce se la distanza tra il veicolo guidato
dal conducente e un determinato veicolo
davanti si trova entro una determinata
gamma. Il sistema non è in grado di ese-
guire alcun altro tipo di valutazione. Per-
tanto, è assolutamente necessario che il
conducente resti vigile e stabilisca perso-
nalmente se ciascuna situazione presenta
dei pericoli.
●Assistenza al conducente nella guida del veicolo
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità non
dispone di funzioni in grado di prevenire o
evitare eventuali scontri con i veicoli
davanti. Pertanto, in situazioni di poten-
ziale pericolo, il conducente deve assu-
mere il controllo diretto e immediato del
veicolo e intervenire in modo adeguato per
garantire la sicurezza di tutte le persone
interessate.
■Situazioni non indicate per l’uso del controllo radar dinamico della velo-cità di crociera sull’intera gamma di
velocità
Non utilizzare il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità nelle seguenti circostanze. La
velocità potrebbe non essere controllata in modo adeguato, con conseguente rischio di incidenti e di lesioni gravi, anche letali.
●Strade su cui sono presenti pedoni, cicli-
sti e utenti della strada simili.
●Con traffico intenso
●Su strade con curve strette
●Su strade tortuose
●Su strade sdrucciolevoli, come in caso di pioggia, ghiaccio o neve
●Su discese ripide, o su strade che pre-sentano saliscendi pronunciati
La velocità del veicolo potrebbe superare
la velocità impostata quando si percorre
una discesa ripida.
●All’ingresso di autostrade o superstrade
●Quando le condizioni atmosferiche sono talmente avverse da impedire il corretto funzionamento dei sensori (nebbia,
neve, tempeste di sabbia, pioggia bat- tente, ecc.)
●Quando sulla superficie del radar o della
telecamera anteriore è presente piog- gia, neve o simile

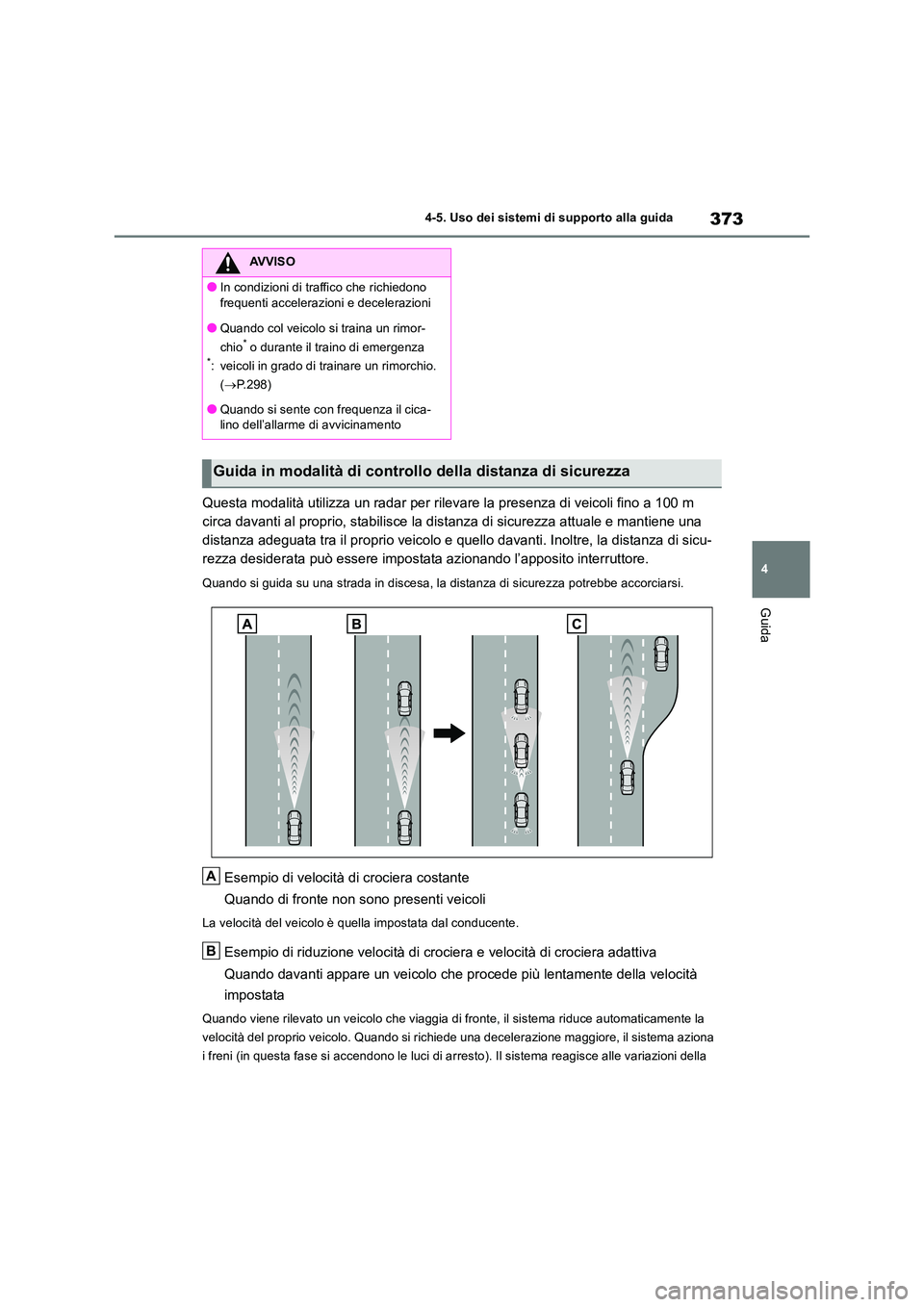

373
4
4-5. Uso dei sistemi di supporto alla guida
Guida
Questa modalità utilizza un radar per rilevare la presenza di veicoli fino a 100 m
circa davanti al proprio, stabilisce la distanza di sicurezza attuale e mantiene una
distanza adeguata tra il proprio veicolo e quello davanti. Inoltre, la distanza di sicu-
rezza desiderata può essere impostata azionando l’apposito interruttore.
Quando si guida su una strada in discesa, la distanza di sicurezza potrebbe accorciarsi.
Esempio di velocità di crociera costante
Quando di fronte non sono presenti veicoli
La velocità del veicolo è quella impostata dal conducente.
Esempio di riduzione velocità di crociera e velocità di crociera adattiva
Quando davanti appare un veicolo che procede più lentamente della velocità
impostata
Quando viene rilevato un veicolo che viaggia di fronte, il sistema riduce automaticamente la
velocità del proprio veicolo. Quando si richie de una decelerazione maggiore, il sistema aziona
i freni (in questa fase si accendono le luci di ar resto). Il sistema reagisce alle variazioni della
AVVISO
●In condizioni di traffico che richiedono
frequenti accelerazioni e decelerazioni
●Quando col veicolo si traina un rimor-
chio* o durante il traino di emergenza*: veicoli in grado di trainare un rimorchio.
( P.298)
●Quando si sente con frequenza il cica- lino dell’allarme di avvicinamento
Guida in modalità di controllo della distanza di sicurezza
A
B

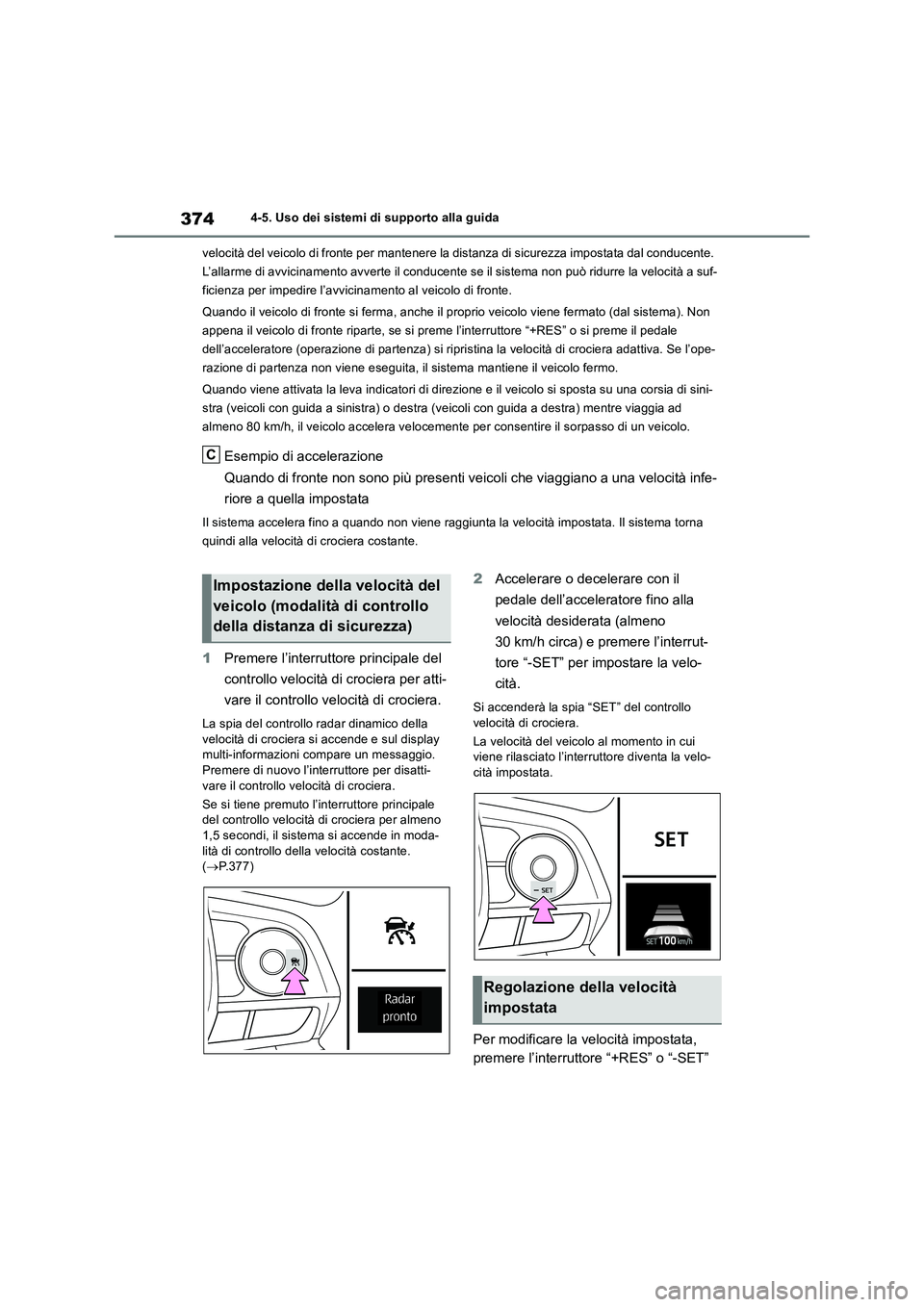

3744-5. Uso dei sistemi di supporto alla guida
velocità del veicolo di fronte per mantenere la distanza di sicurezza impostata dal conducente.
L’allarme di avvicinamento avverte il conducente se il sistema non può ridurre la velocità a suf-
ficienza per impedire l’avvicinamento al veicolo di fronte.
Quando il veicolo di fronte si ferma, anche il proprio veicolo viene fermato (dal sistema). Non
appena il veicolo di fronte riparte, se si preme l’interruttore “+RES” o si preme il pedale
dell’acceleratore (operazione di partenza) si ripristina la velocità di crociera adattiva. Se l’ope-
razione di partenza non viene eseguita, il sistema mantiene il veicolo fermo.
Quando viene attivata la leva indicatori di direzione e il veicolo si sposta su una corsia di sini-
stra (veicoli con guida a sinistra) o destra (veicoli con guida a destra) mentre viaggia ad
almeno 80 km/h, il veicolo accelera velocemente per consentire il sorpasso di un veicolo.
Esempio di accelerazione
Quando di fronte non sono più presenti veicoli che viaggiano a una velocità infe-
riore a quella impostata
Il sistema accelera fino a quando non viene raggiunta la velocità impostata. Il sistema torna
quindi alla velocità di crociera costante.
1Premere l’interruttore principale del
controllo velocità di crociera per atti-
vare il controllo velocità di crociera.
La spia del controllo radar dinamico della
velocità di crociera si accende e sul display
multi-informazioni compare un messaggio.
Premere di nuovo l’interruttore per disatti-
vare il controllo velocità di crociera.
Se si tiene premuto l’interruttore principale
del controllo velocità di crociera per almeno
1,5 secondi, il sistema si accende in moda-
lità di controllo della velocità costante.
(P.377)
2Accelerare o decelerare con il
pedale dell’acceleratore fino alla
velocità desiderata (almeno
30 km/h circa) e premere l’interrut-
tore “-SET” per impostare la velo-
cità.
Si accenderà la spia “SET” del controllo
velocità di crociera.
La velocità del veicolo al momento in cui
viene rilasciato l’interruttore diventa la velo-
cità impostata.
Per modificare la velocità impostata,
premere l’interruttore “+RES” o “-SET”
C
Impostazione della velocità del
veicolo (modalità di controllo
della distanza di sicurezza)
Regolazione della velocità
impostata

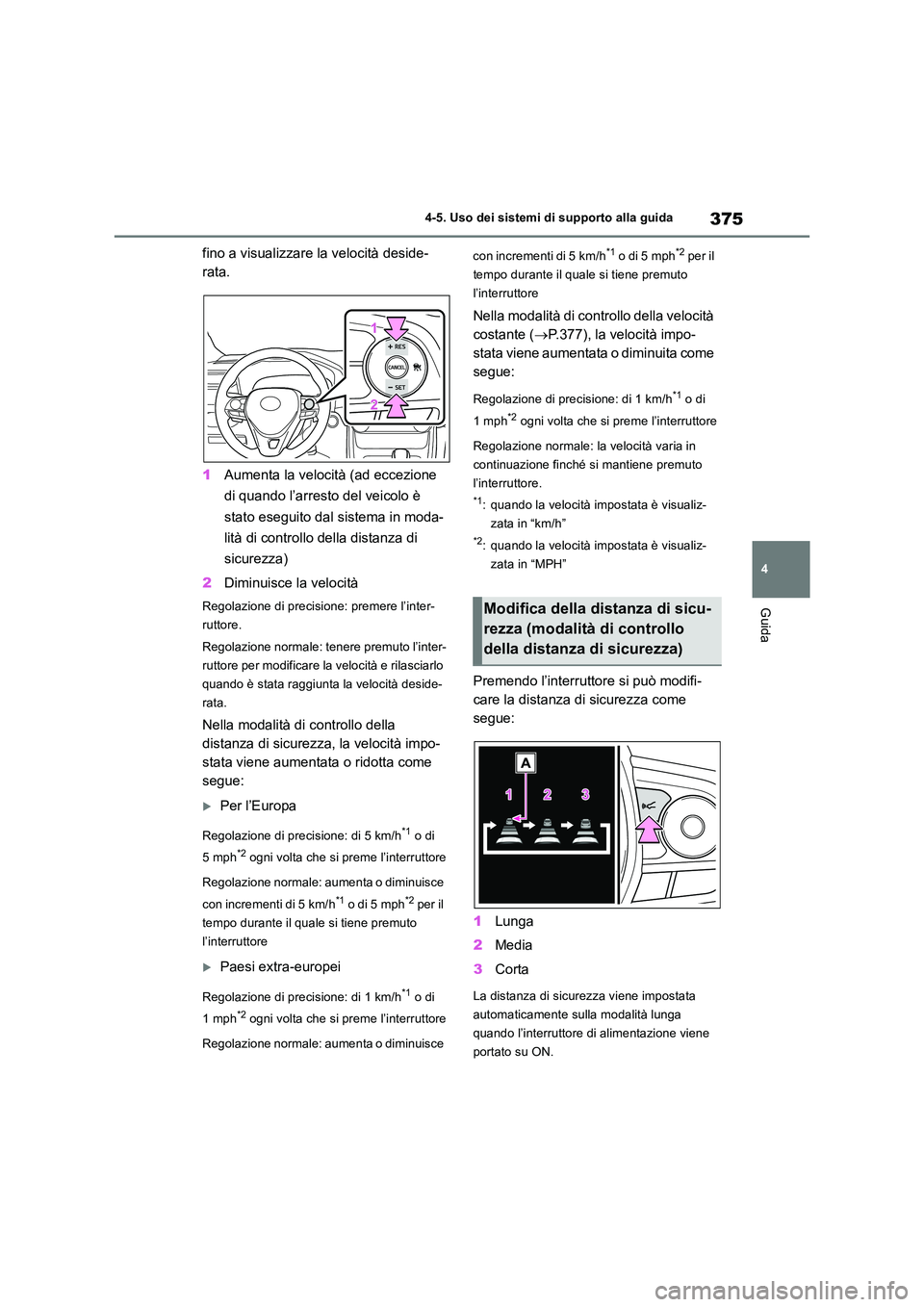

375
4
4-5. Uso dei sistemi di supporto alla guida
Guida
fino a visualizzare la velocità deside-
rata.
1 Aumenta la velocità (ad eccezione
di quando l’arresto del veicolo è
stato eseguito dal sistema in moda-
lità di controllo della distanza di
sicurezza)
2 Diminuisce la velocità
Regolazione di precisione: premere l’inter-
ruttore.
Regolazione normale: tenere premuto l’inter-
ruttore per modificare la velocità e rilasciarlo
quando è stata raggiunta la velocità deside-
rata.
Nella modalità di controllo della
distanza di sicurezza, la velocità impo-
stata viene aumentata o ridotta come
segue:
Per l’Europa
Regolazione di precisione: di 5 km/h*1 o di
5mph*2 ogni volta che si preme l’interruttore
Regolazione normale: aumenta o diminuisce
con incrementi di 5 km/h*1 o di 5 mph*2 per il
tempo durante il quale si tiene premuto
l’interruttore
Paesi extra-europei
Regolazione di precisione: di 1 km/h*1 o di
1mph*2 ogni volta che si preme l’interruttore
Regolazione normale: aumenta o diminuisce
con incrementi di 5 km/h*1 o di 5 mph*2 per il
tempo durante il quale si tiene premuto
l’interruttore
Nella modalità di controllo della velocità
costante ( P.377), la velocità impo-
stata viene aumentata o diminuita come
segue:
Regolazione di precisione: di 1 km/h*1 o di
1mph*2 ogni volta che si preme l’interruttore
Regolazione normale: la velocità varia in
continuazione finché si mantiene premuto
l’interruttore.
*1: quando la velocità impostata è visualiz-
zata in “km/h”
*2: quando la velocità impostata è visualiz-
zata in “MPH”
Premendo l’interruttore si può modifi-
care la distanza di sicurezza come
segue:
1 Lunga
2 Media
3 Corta
La distanza di sicurezza viene impostata
automaticamente sulla modalità lunga
quando l’interruttore di alimentazione viene
portato su ON.
Modifica della distanza di sicu-
rezza (modalità di controllo
della distanza di sicurezza)

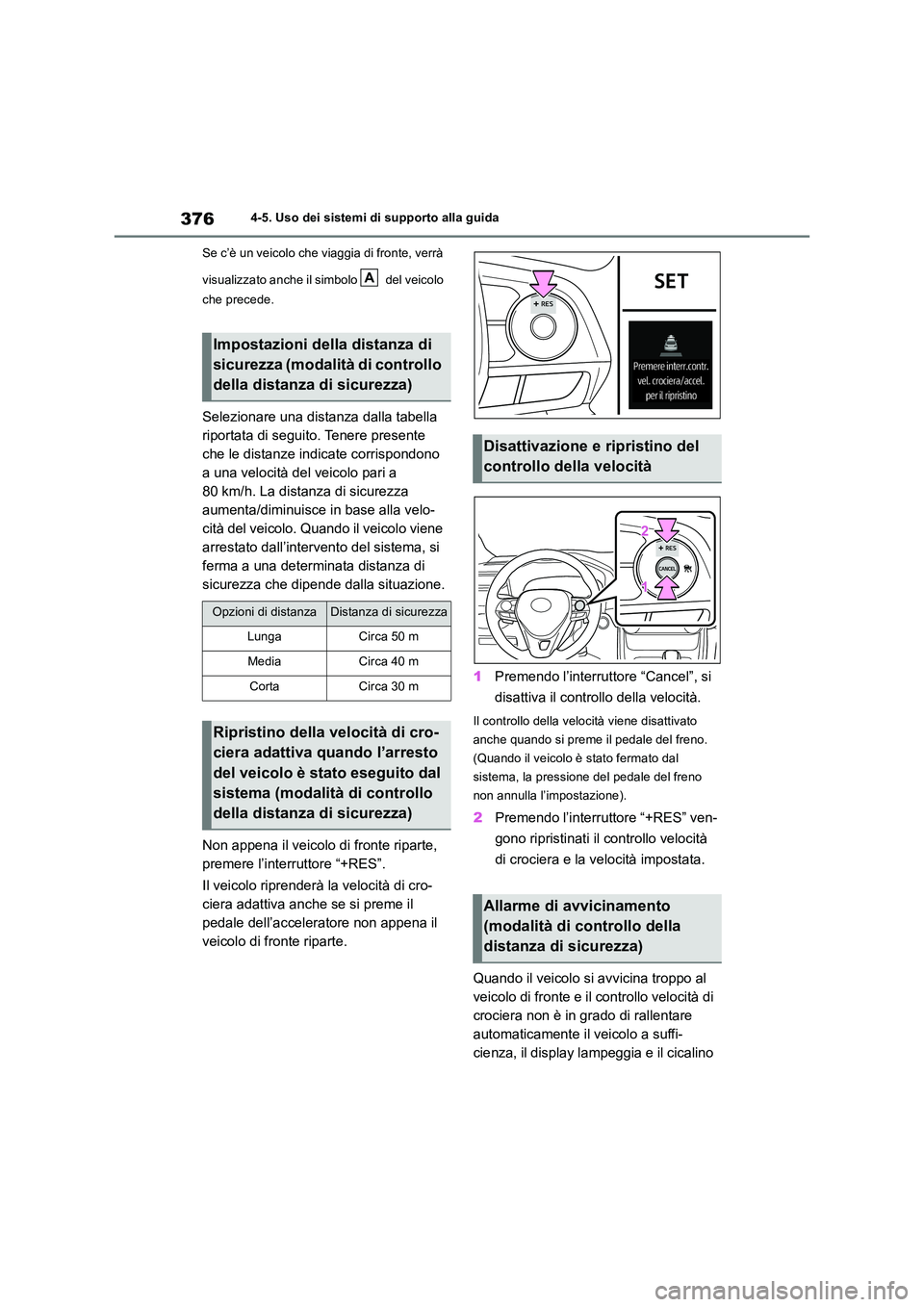

3764-5. Uso dei sistemi di supporto alla guida
Se c’è un veicolo che viaggia di fronte, verrà
visualizzato anche il simbolo del veicolo
che precede.
Selezionare una distanza dalla tabella
riportata di seguito. Tenere presente
che le distanze indicate corrispondono
a una velocità del veicolo pari a
80 km/h. La distanza di sicurezza
aumenta/diminuisce in base alla velo-
cità del veicolo. Quando il veicolo viene
arrestato dall’intervento del sistema, si
ferma a una determinata distanza di
sicurezza che dipende dalla situazione.
Non appena il veicolo di fronte riparte,
premere l’interruttore “+RES”.
Il veicolo riprenderà la velocità di cro-
ciera adattiva anche se si preme il
pedale dell’acceleratore non appena il
veicolo di fronte riparte.
1 Premendo l’interruttore “Cancel”, si
disattiva il controllo della velocità.
Il controllo della velocità viene disattivato
anche quando si preme il pedale del freno.
(Quando il veicolo è stato fermato dal
sistema, la pressione del pedale del freno
non annulla l’impostazione).
2 Premendo l’interruttore “+RES” ven-
gono ripristinati il controllo velocità
di crociera e la velocità impostata.
Quando il veicolo si avvicina troppo al
veicolo di fronte e il controllo velocità di
crociera non è in grado di rallentare
automaticamente il veicolo a suffi-
cienza, il display lampeggia e il cicalino
Impostazioni della distanza di
sicurezza (modalità di controllo
della distanza di sicurezza)
Opzioni di distanzaDistanza di sicurezza
LungaCirca 50 m
MediaCirca 40 m
CortaCirca 30 m
Ripristino della velocità di cro-
ciera adattiva quando l’arresto
del veicolo è stato eseguito dal
sistema (modalità di controllo
della distanza di sicurezza)
A
Disattivazione e ripristino del
controllo della velocità
Allarme di avvicinamento
(modalità di controllo della
distanza di sicurezza)

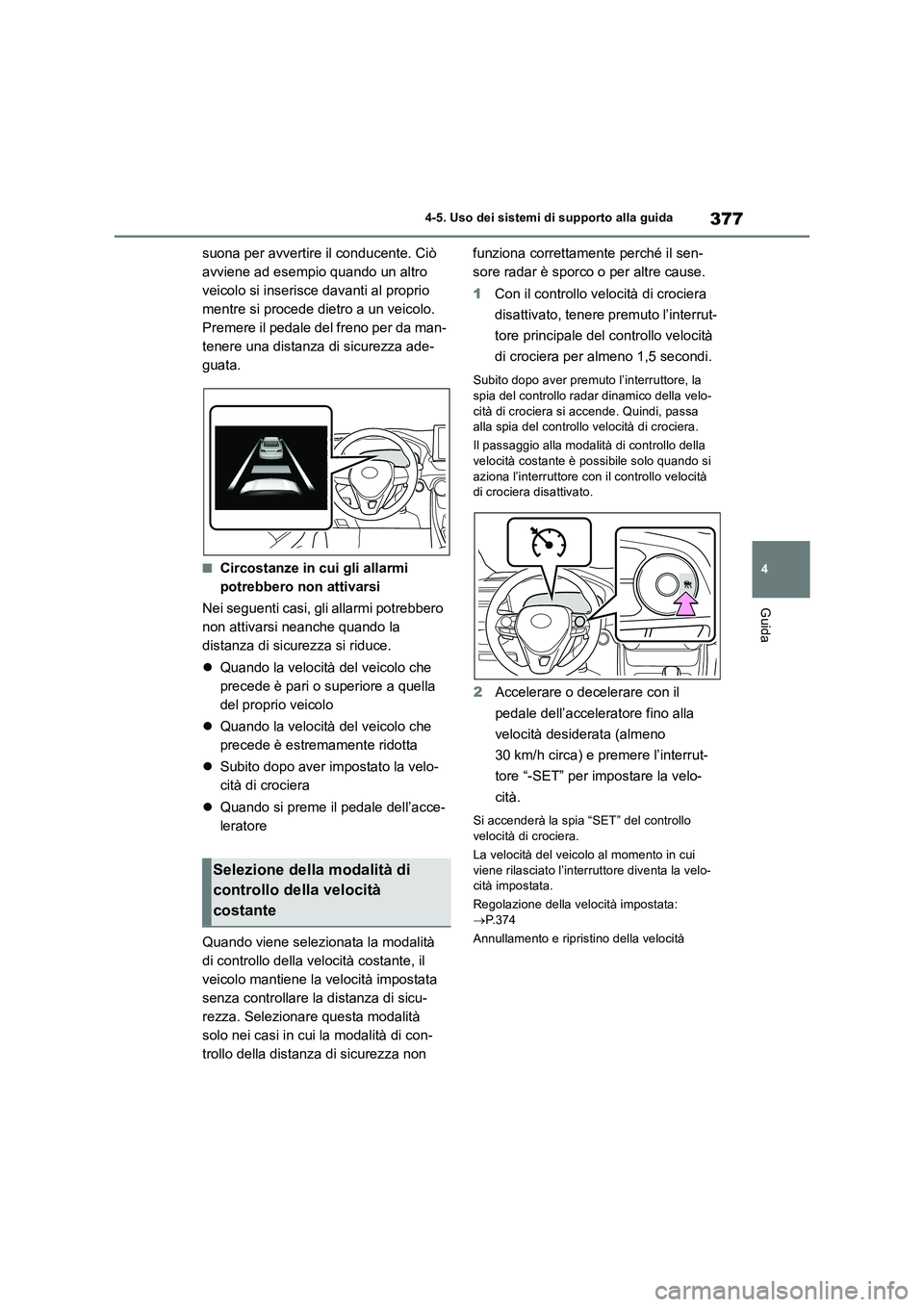

377
4 4-5. Uso dei sistemi di supporto alla guida
Guida
suona per avvertire il conducente. Ciò
avviene ad esempio quando un altro
veicolo si inserisce davanti al proprio
mentre si procede dietro a un veicolo.
Premere il pedale del freno per da man-
tenere una distanza di sicurezza ade-
guata.
■Circostanze in cui gli allarmi
potrebbero non attivarsi
Nei seguenti casi, gli allarmi potrebbero
non attivarsi neanche quando la
distanza di sicurezza si riduce.
Quando la velocità del veicolo che
precede è pari o superiore a quella
del proprio veicolo
Quando la velocità del veicolo che
precede è estremamente ridotta
Subito dopo aver impostato la velo-
cità di crociera
Quando si preme il pedale dell’acce-
leratore
Quando viene selezionata la modalità
di controllo della velocità costante, il
veicolo mantiene la velocità impostata
senza controllare la distanza di sicu-
rezza. Selezionare questa modalità
solo nei casi in cui la modalità di con-
trollo della distanza di sicurezza non funziona correttamente perché il sen-
sore radar è sporco o per altre cause.
1Con il controllo velocità di crociera
disattivato, tenere premuto l’interrut-
tore principale del controllo velocità
di crociera per almeno 1,5 secondi.
Subito dopo aver premuto l’interruttore, la
spia del controllo radar dinamico della velo-
cità di crociera si accende. Quindi, passa
alla spia del controllo velocità di crociera.
Il passaggio alla modalità di controllo della
velocità costante è possibile solo quando si
aziona l’interruttore con il controllo velocità
di crociera disattivato.
2Accelerare o decelerare con il
pedale dell’acceleratore fino alla
velocità desiderata (almeno
30 km/h circa) e premere l’interrut-
tore “-SET” per impostare la velo-
cità.
Si accenderà la spia “SET” del controllo
velocità di crociera.
La velocità del veicolo al momento in cui
viene rilasciato l’interruttore diventa la velo-
cità impostata.
Regolazione della velocità impostata:
P.374
Annullamento e ripristino della velocità
Selezione della modalità di
controllo della velocità
costante

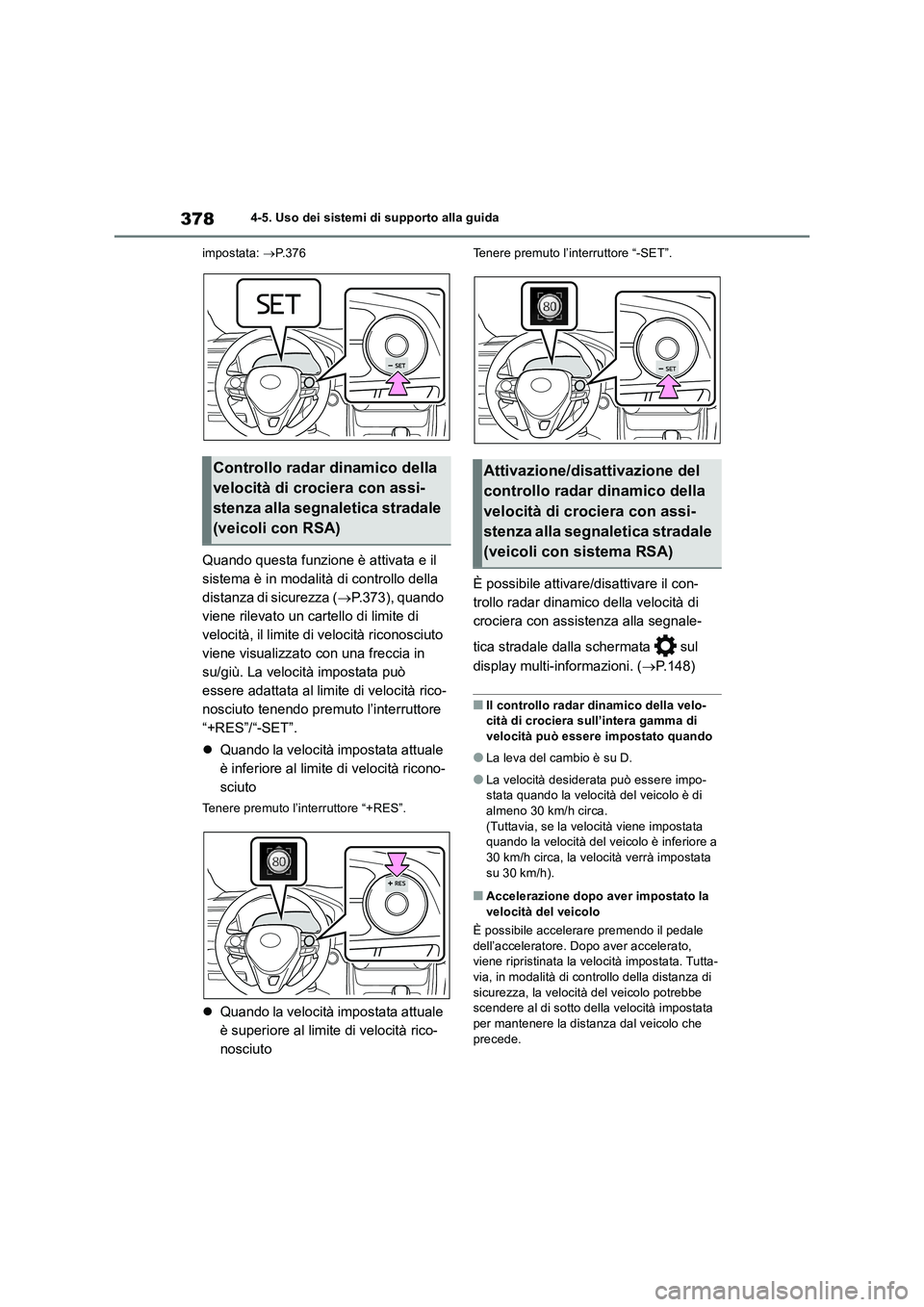

3784-5. Uso dei sistemi di supporto alla guida
impostata: P.376
Quando questa funzione è attivata e il
sistema è in modalità di controllo della
distanza di sicurezza (P.373), quando
viene rilevato un cartello di limite di
velocità, il limite di velocità riconosciuto
viene visualizzato con una freccia in
su/giù. La velocità impostata può
essere adattata al limite di velocità rico-
nosciuto tenendo premuto l’interruttore
“+RES”/“-SET”.
Quando la velocità impostata attuale
è inferiore al limite di velocità ricono-
sciuto
Tenere premuto l’interruttore “+RES”.
Quando la velocità impostata attuale
è superiore al limite di velocità rico-
nosciuto
Tenere premuto l’interruttore “-SET”.
È possibile attivare/disattivare il con-
trollo radar dinamico della velocità di
crociera con assistenza alla segnale-
tica stradale dalla schermata sul
display multi-informazioni. (P.148)
■Il controllo radar dinamico della velo-
cità di crociera sull’intera gamma di
velocità può essere impostato quando
●La leva del cambio è su D.
●La velocità desiderata può essere impo-
stata quando la velocità del veicolo è di
almeno 30 km/h circa.
(Tuttavia, se la velocità viene impostata
quando la velocità del veicolo è inferiore a
30 km/h circa, la velocità verrà impostata
su 30 km/h).
■Accelerazione dopo aver impostato la
velocità del veicolo
È possibile accelerare premendo il pedale
dell’acceleratore. Dopo aver accelerato,
viene ripristinata la velocità impostata. Tutta-
via, in modalità di controllo della distanza di
sicurezza, la velocità del veicolo potrebbe
scendere al di sotto della velocità impostata
per mantenere la distanza dal veicolo che
precede.
Controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stradale
(veicoli con RSA)Attivazione/disattivazione del
controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stradale
(veicoli con sistema RSA)

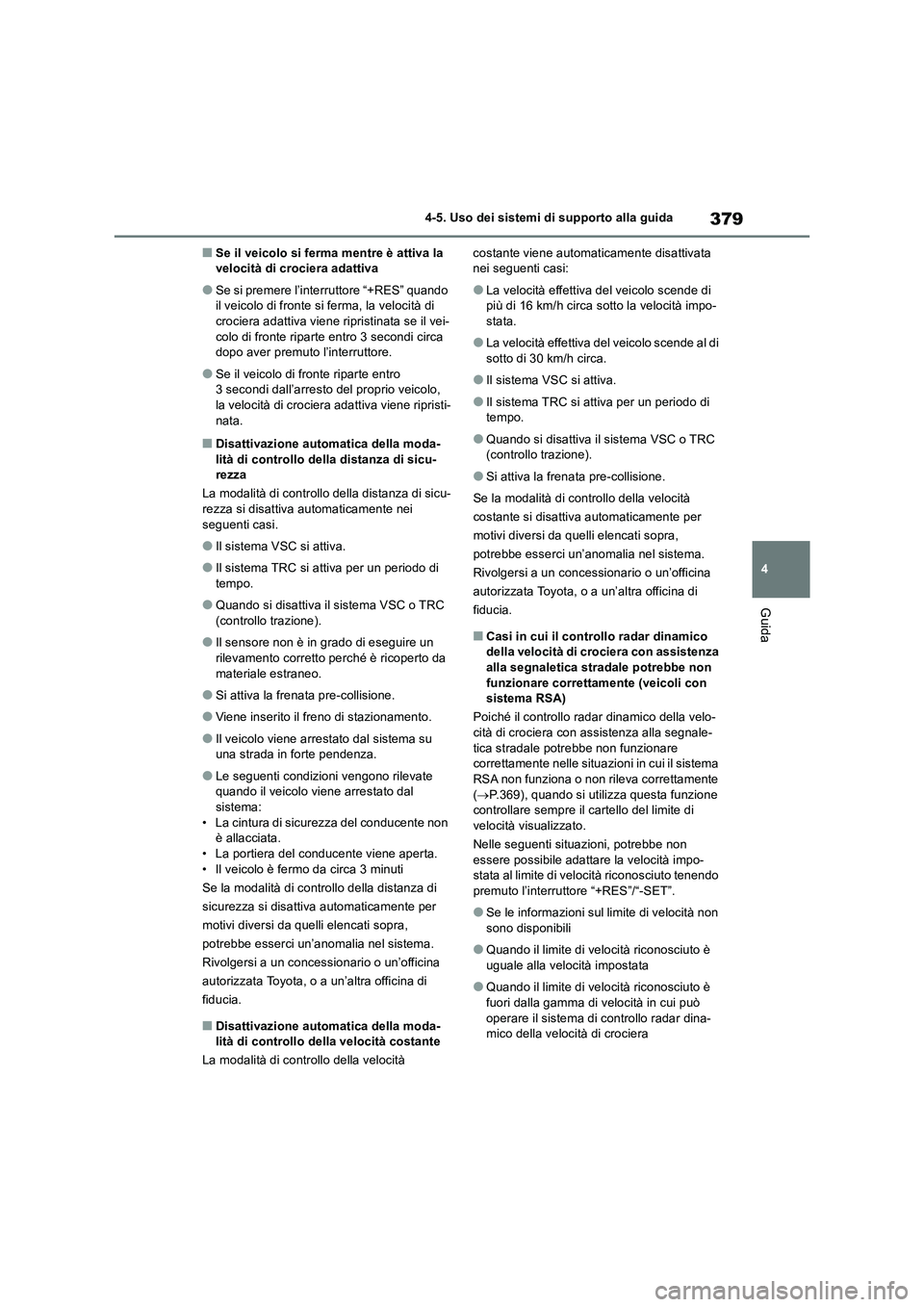

379
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Se il veicolo si ferma mentre è attiva la
velocità di crociera adattiva
●Se si premere l’interruttore “+RES” quando
il veicolo di fronte si ferma, la velocità di
crociera adattiva viene ripristinata se il vei-
colo di fronte riparte entro 3 secondi circa
dopo aver premuto l’interruttore.
●Se il veicolo di fronte riparte entro
3 secondi dall’arresto del proprio veicolo,
la velocità di crociera adattiva viene ripristi-
nata.
■Disattivazione automatica della moda-
lità di controllo della distanza di sicu-
rezza
La modalità di controllo della distanza di sicu-
rezza si disattiva automaticamente nei
seguenti casi.
●Il sistema VSC si attiva.
●Il sistema TRC si attiva per un periodo di
tempo.
●Quando si disattiva il sistema VSC o TRC
(controllo trazione).
●Il sensore non è in grado di eseguire un
rilevamento corretto perché è ricoperto da
materiale estraneo.
●Si attiva la frenata pre-collisione.
●Viene inserito il freno di stazionamento.
●Il veicolo viene arrestato dal sistema su
una strada in forte pendenza.
●Le seguenti condizioni vengono rilevate
quando il veicolo viene arrestato dal
sistema:
• La cintura di sicurezza del conducente non
è allacciata.
• La portiera del conducente viene aperta.
• Il veicolo è fermo da circa 3 minuti
Se la modalità di controllo della distanza di
sicurezza si disattiva automaticamente per
motivi diversi da quelli elencati sopra,
potrebbe esserci un’anomalia nel sistema.
Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Disattivazione automatica della moda-
lità di controllo della velocità costante
La modalità di controllo della velocità costante viene automaticamente disattivata
nei seguenti casi:
●La velocità effettiva del veicolo scende di
più di 16 km/h circa sotto la velocità impo-
stata.
●La velocità effettiva del veicolo scende al di
sotto di 30 km/h circa.
●Il sistema VSC si attiva.
●Il sistema TRC si attiva per un periodo di
tempo.
●Quando si disattiva il sistema VSC o TRC
(controllo trazione).
●Si attiva la frenata pre-collisione.
Se la modalità di controllo della velocità
costante si disattiva automaticamente per
motivi diversi da quelli elencati sopra,
potrebbe esserci un’anomalia nel sistema.
Rivolgersi a un concessionario o un’officina
autorizzata Toyota, o a un’altra officina di
fiducia.
■Casi in cui il controllo radar dinamico
della velocità di crociera con assistenza
alla segnaletica stradale potrebbe non
funzionare correttamente (veicoli con
sistema RSA)
Poiché il controllo radar dinamico della velo-
cità di crociera con assistenza alla segnale-
tica stradale potrebbe non funzionare
correttamente nelle situazioni in cui il sistema
RSA non funziona o non rileva correttamente
(P.369), quando si utilizza questa funzione
controllare sempre il cartello del limite di
velocità visualizzato.
Nelle seguenti situazioni, potrebbe non
essere possibile adattare la velocità impo-
stata al limite di velocità riconosciuto tenendo
premuto l’interruttore “+RES”/“-SET”.
●Se le informazioni sul limite di velocità non
sono disponibili
●Quando il limite di velocità riconosciuto è
uguale alla velocità impostata
●Quando il limite di velocità riconosciuto è
fuori dalla gamma di velocità in cui può
operare il sistema di controllo radar dina-
mico della velocità di crociera

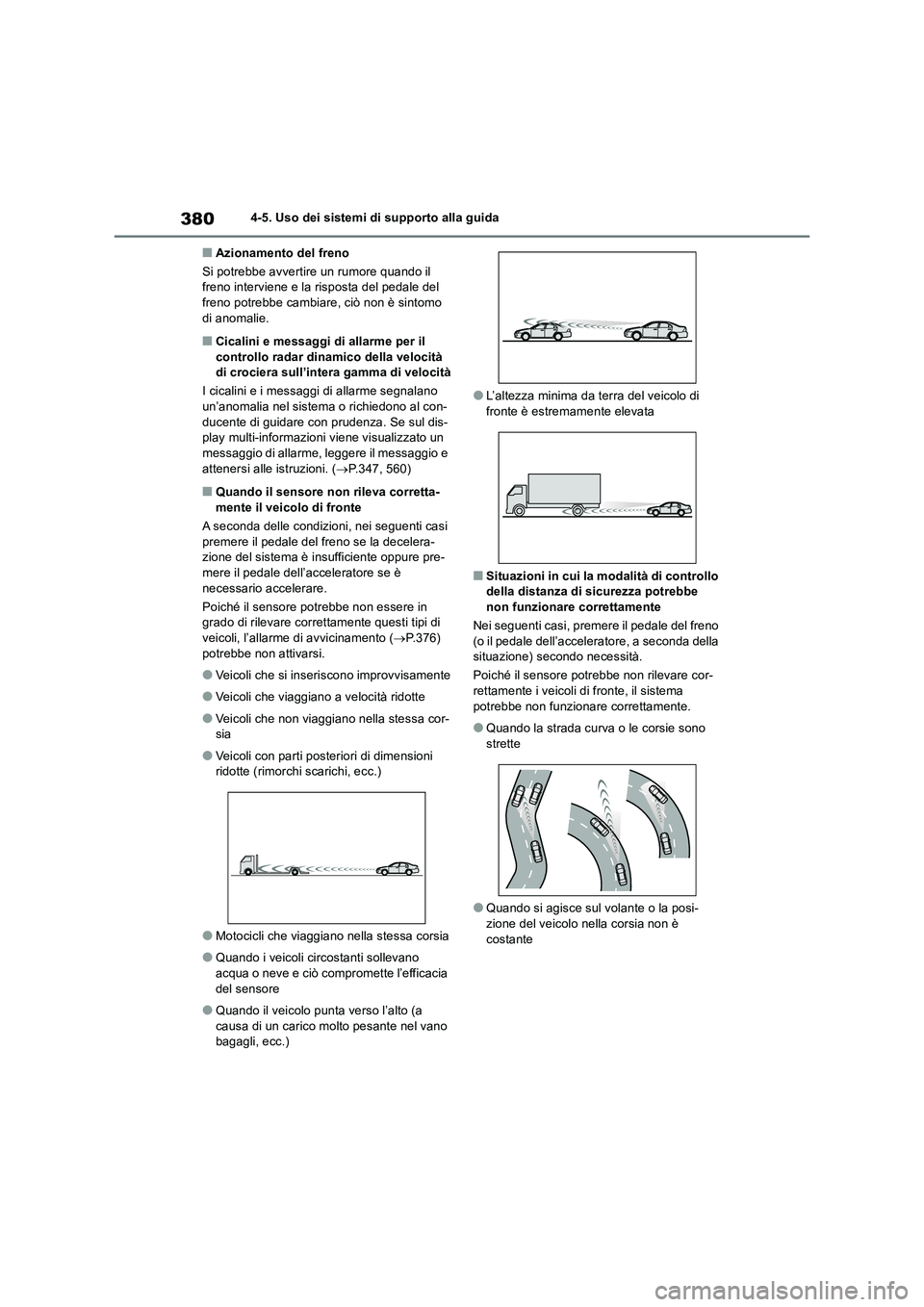

3804-5. Uso dei sistemi di supporto alla guida
■Azionamento del freno
Si potrebbe avvertire un rumore quando il freno interviene e la risposta del pedale del freno potrebbe cambiare, ciò non è sintomo
di anomalie.
■Cicalini e messaggi di allarme per il controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
I cicalini e i messaggi di allarme segnalano
un’anomalia nel sistema o richiedono al con- ducente di guidare con prudenza. Se sul dis-play multi-informazioni viene visualizzato un
messaggio di allarme, leggere il messaggio e attenersi alle istruzioni. ( P.347, 560)
■Quando il sensore non rileva corretta- mente il veicolo di fronte
A seconda delle condizioni, nei seguenti casi
premere il pedale del freno se la decelera- zione del sistema è insufficiente oppure pre-mere il pedale dell’acceleratore se è
necessario accelerare.
Poiché il sensore potrebbe non essere in grado di rilevare correttamente questi tipi di veicoli, l’allarme di avvicinamento ( P.376)
potrebbe non attivarsi.
●Veicoli che si inseriscono improvvisamente
●Veicoli che viaggiano a velocità ridotte
●Veicoli che non viaggiano nella stessa cor- sia
●Veicoli con parti posteriori di dimensioni ridotte (rimorchi scarichi, ecc.)
●Motocicli che viaggiano nella stessa corsia
●Quando i veicoli circostanti sollevano
acqua o neve e ciò compromette l’efficacia del sensore
●Quando il veicolo punta verso l’alto (a causa di un carico molto pesante nel vano bagagli, ecc.)
●L’altezza minima da terra del veicolo di fronte è estremamente elevata
■Situazioni in cui la modalità di controllo della distanza di sicurezza potrebbe non funzionare correttamente
Nei seguenti casi, premere il pedale del freno
(o il pedale dell’acceleratore, a seconda della situazione) secondo necessità.
Poiché il sensore potrebbe non rilevare cor- rettamente i veicoli di fronte, il sistema
potrebbe non funzionare correttamente.
●Quando la strada curva o le corsie sono
strette
●Quando si agisce sul volante o la posi-
zione del veicolo nella corsia non è costante
