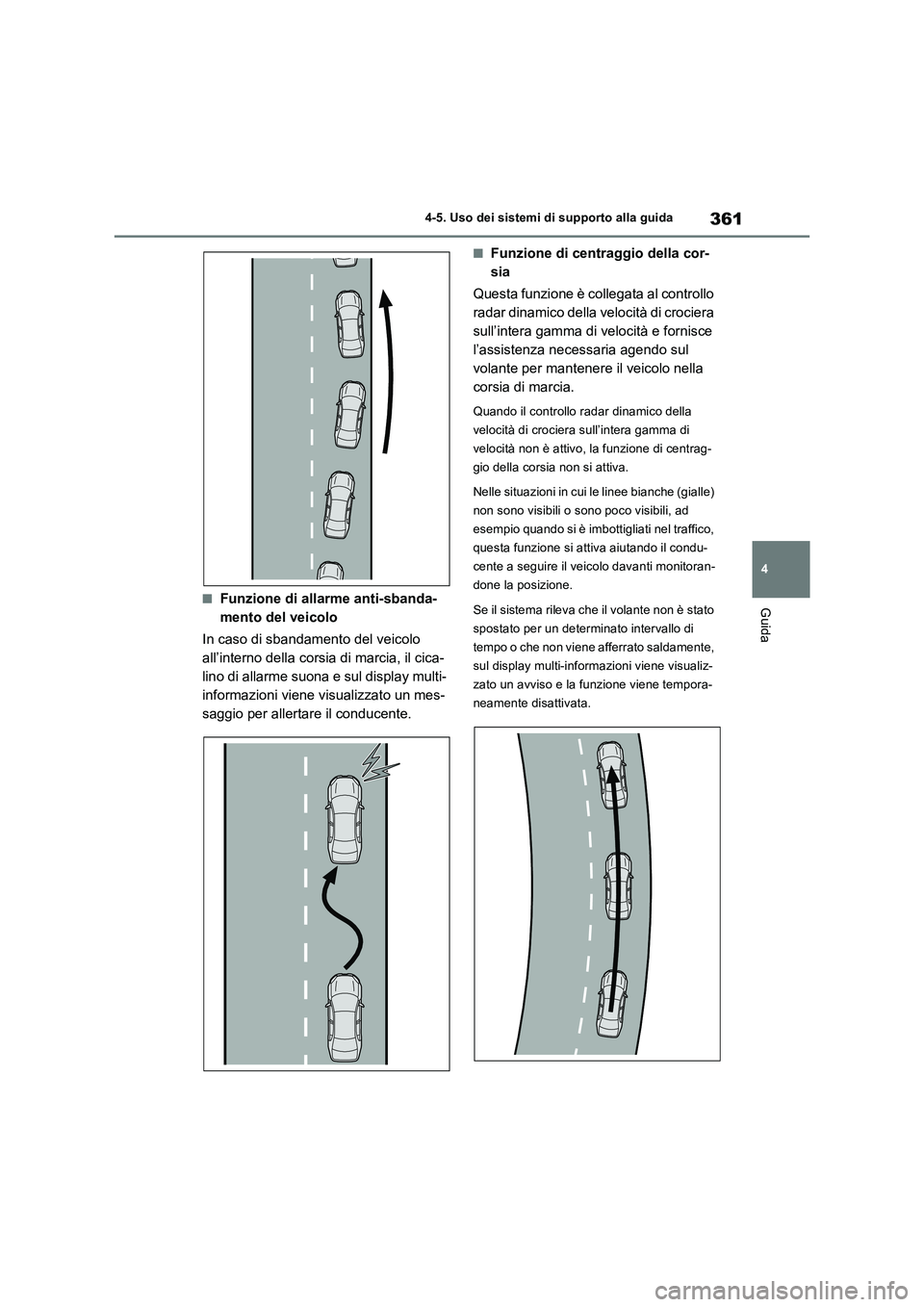

TOYOTA RAV4 2019 Manuale duso (in Italian)

361
4 4-5. Uso dei sistemi di supporto alla guida
Guida■Funzione di allarme anti-sbanda-
mento del veicolo
In caso di sbandamento del veicolo
all’interno della corsia di marcia, il cica-
lino di allarme suona e sul display multi-
informazioni viene visualizzato un mes-
saggio per allertare il conducente.
■Funzione di centraggio della cor-
sia
Questa funzione è collegata al controllo
radar dinamico della velocità di crociera
sull’intera gamma di velocità e fornisce
l’assistenza necessaria agendo sul
volante per mantenere il veicolo nella
corsia di marcia.
Quando il controllo radar dinamico della
velocità di crociera sull’intera gamma di
velocità non è attivo, la funzione di centrag-
gio della corsia non si attiva.
Nelle situazioni in cui le linee bianche (gialle)
non sono visibili o sono poco visibili, ad
esempio quando si è imbottigliati nel traffico,
questa funzione si attiva aiutando il condu-
cente a seguire il veicolo davanti monitoran-
done la posizione.
Se il sistema rileva che il volante non è stato
spostato per un determinato intervallo di
tempo o che non viene afferrato saldamente,
sul display multi-informazioni viene visualiz-
zato un avviso e la funzione viene tempora-
neamente disattivata.

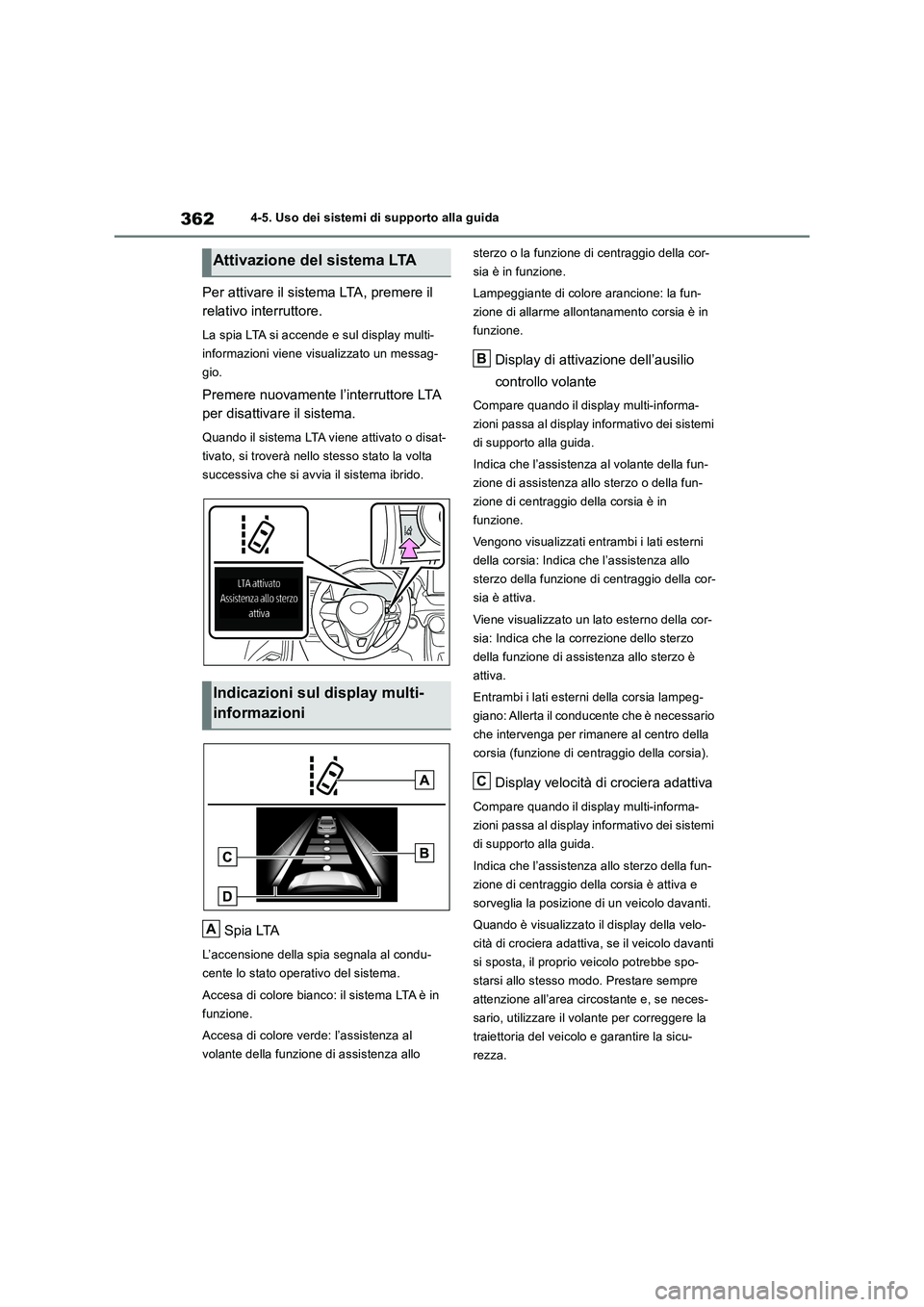

3624-5. Uso dei sistemi di supporto alla guida
Per attivare il sistema LTA, premere il
relativo interruttore.
La spia LTA si accende e sul display multi-
informazioni viene visualizzato un messag-
gio.
Premere nuovamente l’interruttore LTA
per disattivare il sistema.
Quando il sistema LTA viene attivato o disat-
tivato, si troverà nello stesso stato la volta
successiva che si avvia il sistema ibrido.
Spia LTA
L’accensione della spia segnala al condu-
cente lo stato operativo del sistema.
Accesa di colore bianco: il sistema LTA è in
funzione.
Accesa di colore verde: l’assistenza al
volante della funzione di assistenza allo sterzo o la funzione di centraggio della cor-
sia è in funzione.
Lampeggiante di colore arancione: la fun-
zione di allarme allontanamento corsia è in
funzione.
Display di attivazione dell’ausilio
controllo volante
Compare quando il display multi-informa-
zioni passa al display informativo dei sistemi
di supporto alla guida.
Indica che l’assistenza al volante della fun-
zione di assistenza allo sterzo o della fun-
zione di centraggio della corsia è in
funzione.
Vengono visualizzati entrambi i lati esterni
della corsia: Indica che l’assistenza allo
sterzo della funzione di centraggio della cor-
sia è attiva.
Viene visualizzato un lato esterno della cor-
sia: Indica che la correzione dello sterzo
della funzione di assistenza allo sterzo è
attiva.
Entrambi i lati esterni della corsia lampeg-
giano: Allerta il conducente che è necessario
che intervenga per rimanere al centro della
corsia (funzione di centraggio della corsia).
Display velocità di crociera adattiva
Compare quando il display multi-informa-
zioni passa al display informativo dei sistemi
di supporto alla guida.
Indica che l’assistenza allo sterzo della fun-
zione di centraggio della corsia è attiva e
sorveglia la posizione di un veicolo davanti.
Quando è visualizzato il display della velo-
cità di crociera adattiva, se il veicolo davanti
si sposta, il proprio veicolo potrebbe spo-
starsi allo stesso modo. Prestare sempre
attenzione all’area circostante e, se neces-
sario, utilizzare il volante per correggere la
traiettoria del veicolo e garantire la sicu-
rezza.
Attivazione del sistema LTA
Indicazioni sul display multi-
informazioni
A
B
C

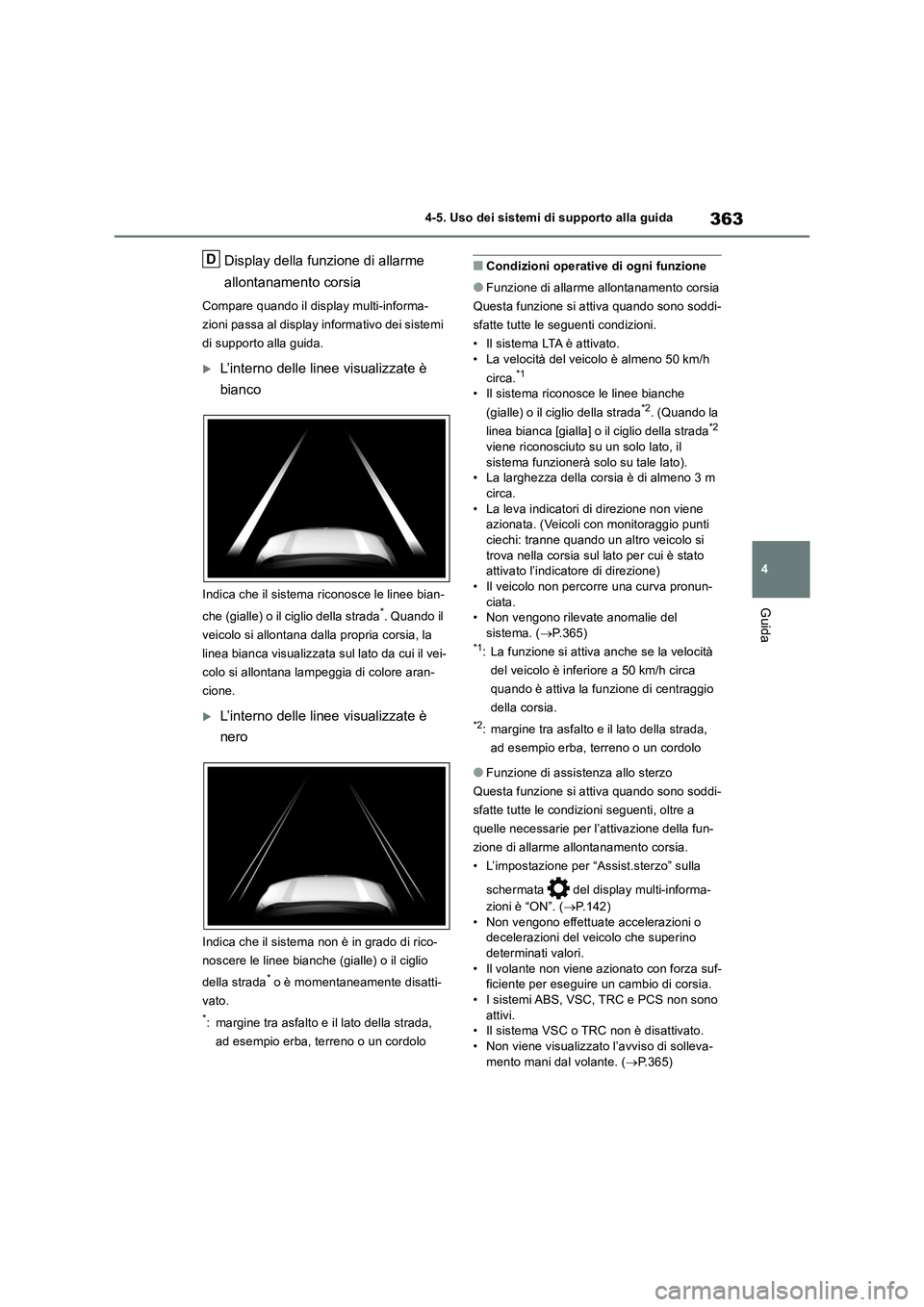

363
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Display della funzione di allarme
allontanamento corsia
Compare quando il display multi-informa-
zioni passa al display informativo dei sistemi
di supporto alla guida.
L’interno delle linee visualizzate è
bianco
Indica che il sistema riconosce le linee bian-
che (gialle) o il ciglio della strada
*. Quando il
veicolo si allontana dalla propria corsia, la
linea bianca visualizzata sul lato da cui il vei-
colo si allontana lampeggia di colore aran-
cione.
L’interno delle linee visualizzate è
nero
Indica che il sistema non è in grado di rico-
noscere le linee bianche (gialle) o il ciglio
della strada
* o è momentaneamente disatti-
vato.
*: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
■Condizioni operative di ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• La velocità del veicolo è almeno 50 km/h
circa.
*1
• Il sistema riconosce le linee bianche
(gialle) o il ciglio della strada*2. (Quando la
linea bianca [gialla] o il ciglio della strada*2
viene riconosciuto su un solo lato, il
sistema funzionerà solo su tale lato).
• La larghezza della corsia è di almeno 3 m
circa.
• La leva indicatori di direzione non viene
azionata. (Veicoli con monitoraggio punti
ciechi: tranne quando un altro veicolo si
trova nella corsia sul lato per cui è stato
attivato l’indicatore di direzione)
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.365)
*1: La funzione si attiva anche se la velocità
del veicolo è inferiore a 50 km/h circa
quando è attiva la funzione di centraggio
della corsia.
*2: margine tra asfalto e il lato della strada,
ad esempio erba, terreno o un cordolo
●Funzione di assistenza allo sterzo
Questa funzione si attiva quando sono soddi-
sfatte tutte le condizioni seguenti, oltre a
quelle necessarie per l’attivazione della fun-
zione di allarme allontanamento corsia.
• L’impostazione per “Assist.sterzo” sulla
schermata del display multi-informa-
zioni è “ON”. (P.142)
• Non vengono effettuate accelerazioni o
decelerazioni del veicolo che superino
determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.365)
D

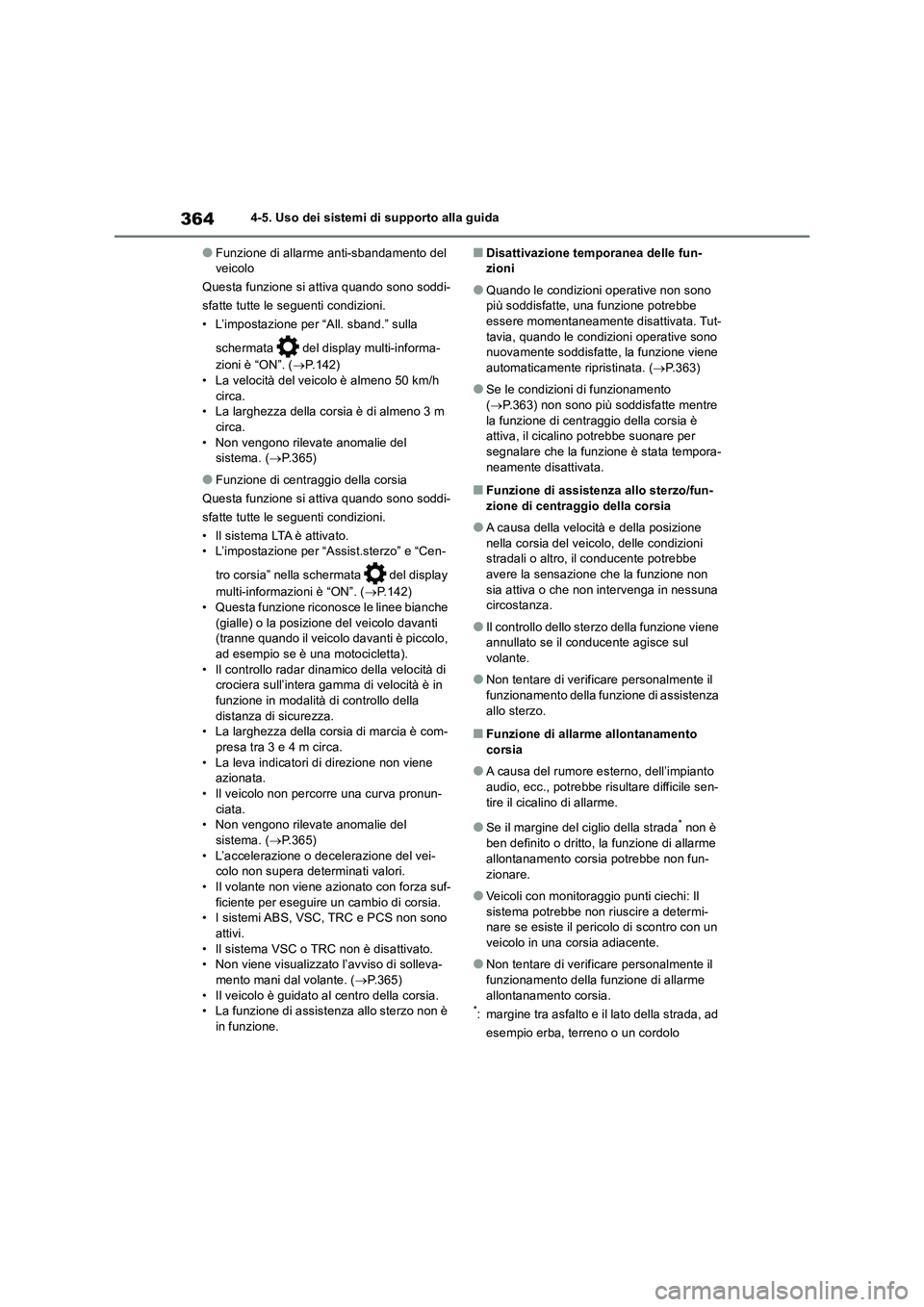

3644-5. Uso dei sistemi di supporto alla guida
●Funzione di allarme anti-sbandamento del
veicolo
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• L’impostazione per “All. sband.” sulla
schermata del display multi-informa-
zioni è “ON”. (P.142)
• La velocità del veicolo è almeno 50 km/h
circa.
• La larghezza della corsia è di almeno 3 m
circa.
• Non vengono rilevate anomalie del
sistema. (P.365)
●Funzione di centraggio della corsia
Questa funzione si attiva quando sono soddi-
sfatte tutte le seguenti condizioni.
• Il sistema LTA è attivato.
• L’impostazione per “Assist.sterzo” e “Cen-
tro corsia” nella schermata del display
multi-informazioni è “ON”. (P.142)
• Questa funzione riconosce le linee bianche
(gialle) o la posizione del veicolo davanti
(tranne quando il veicolo davanti è piccolo,
ad esempio se è una motocicletta).
• Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è in
funzione in modalità di controllo della
distanza di sicurezza.
• La larghezza della corsia di marcia è com-
presa tra 3 e 4 m circa.
• La leva indicatori di direzione non viene
azionata.
• Il veicolo non percorre una curva pronun-
ciata.
• Non vengono rilevate anomalie del
sistema. (P.365)
• L’accelerazione o decelerazione del vei-
colo non supera determinati valori.
• Il volante non viene azionato con forza suf-
ficiente per eseguire un cambio di corsia.
• I sistemi ABS, VSC, TRC e PCS non sono
attivi.
• Il sistema VSC o TRC non è disattivato.
• Non viene visualizzato l’avviso di solleva-
mento mani dal volante. (P.365)
• Il veicolo è guidato al centro della corsia.
• La funzione di assistenza allo sterzo non è
in funzione.
■Disattivazione temporanea delle fun-
zioni
●Quando le condizioni operative non sono
più soddisfatte, una funzione potrebbe
essere momentaneamente disattivata. Tut-
tavia, quando le condizioni operative sono
nuovamente soddisfatte, la funzione viene
automaticamente ripristinata. (P.363)
●Se le condizioni di funzionamento
(P.363) non sono più soddisfatte mentre
la funzione di centraggio della corsia è
attiva, il cicalino potrebbe suonare per
segnalare che la funzione è stata tempora-
neamente disattivata.
■Funzione di assistenza allo sterzo/fun-
zione di centraggio della corsia
●A causa della velocità e della posizione
nella corsia del veicolo, delle condizioni
stradali o altro, il conducente potrebbe
avere la sensazione che la funzione non
sia attiva o che non intervenga in nessuna
circostanza.
●Il controllo dello sterzo della funzione viene
annullato se il conducente agisce sul
volante.
●Non tentare di verificare personalmente il
funzionamento della funzione di assistenza
allo sterzo.
■Funzione di allarme allontanamento
corsia
●A causa del rumore esterno, dell’impianto
audio, ecc., potrebbe risultare difficile sen-
tire il cicalino di allarme.
●Se il margine del ciglio della strada* non è
ben definito o dritto, la funzione di allarme
allontanamento corsia potrebbe non fun-
zionare.
●Veicoli con monitoraggio punti ciechi: Il
sistema potrebbe non riuscire a determi-
nare se esiste il pericolo di scontro con un
veicolo in una corsia adiacente.
●Non tentare di verificare personalmente il
funzionamento della funzione di allarme
allontanamento corsia.
*: margine tra asfalto e il lato della strada, ad
esempio erba, terreno o un cordolo

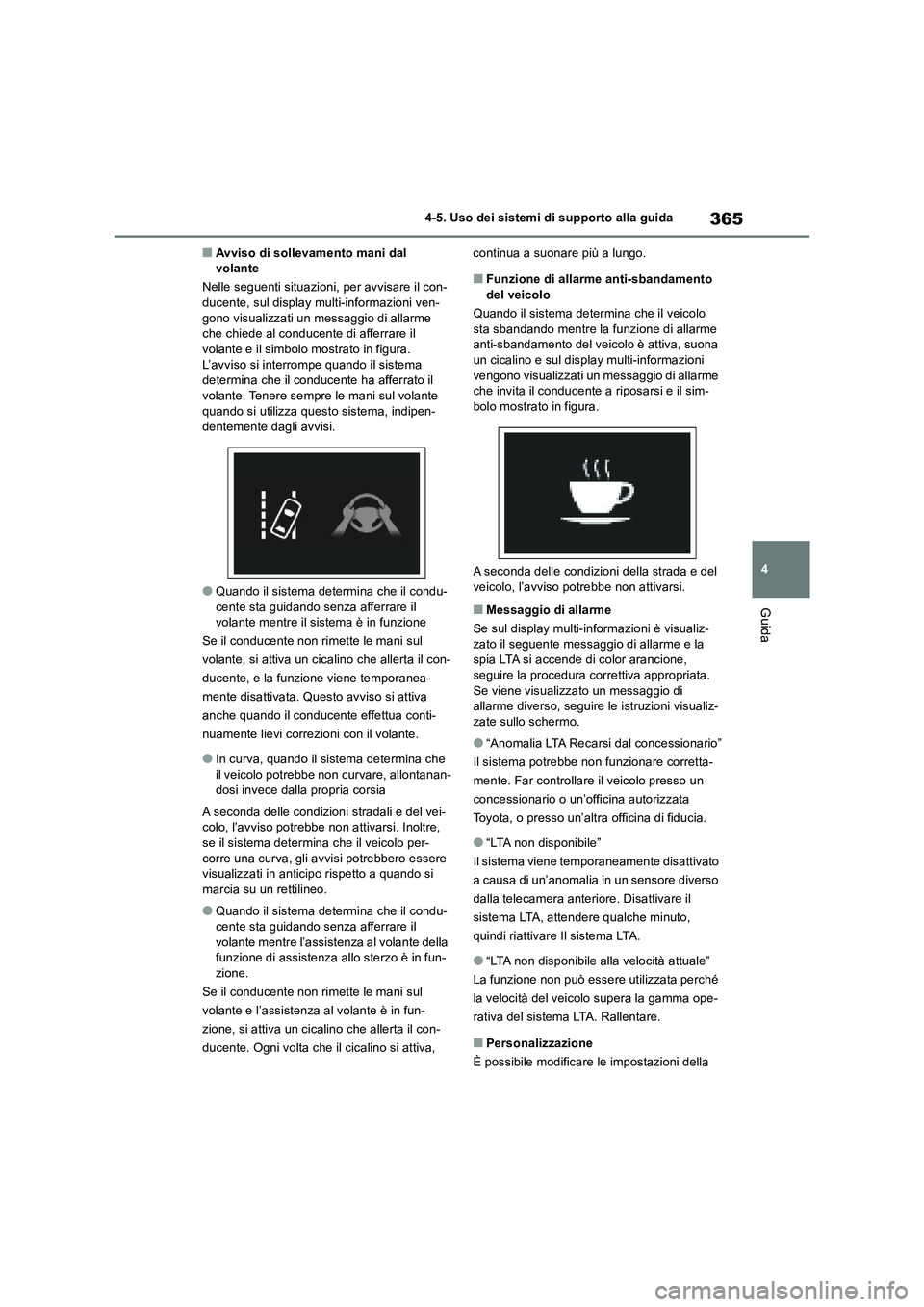

365
4 4-5. Uso dei sistemi di supporto alla guida
Guida
■Avviso di sollevamento mani dal
volante
Nelle seguenti situazioni, per avvisare il con-
ducente, sul display multi-informazioni ven-
gono visualizzati un messaggio di allarme
che chiede al conducente di afferrare il
volante e il simbolo mostrato in figura.
L’avviso si interrompe quando il sistema
determina che il conducente ha afferrato il
volante. Tenere sempre le mani sul volante
quando si utilizza questo sistema, indipen-
dentemente dagli avvisi.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre il sistema è in funzione
Se il conducente non rimette le mani sul
volante, si attiva un cicalino che allerta il con-
ducente, e la funzione viene temporanea-
mente disattivata. Questo avviso si attiva
anche quando il conducente effettua conti-
nuamente lievi correzioni con il volante.
●In curva, quando il sistema determina che
il veicolo potrebbe non curvare, allontanan-
dosi invece dalla propria corsia
A seconda delle condizioni stradali e del vei-
colo, l’avviso potrebbe non attivarsi. Inoltre,
se il sistema determina che il veicolo per-
corre una curva, gli avvisi potrebbero essere
visualizzati in anticipo rispetto a quando si
marcia su un rettilineo.
●Quando il sistema determina che il condu-
cente sta guidando senza afferrare il
volante mentre l’assistenza al volante della
funzione di assistenza allo sterzo è in fun-
zione.
Se il conducente non rimette le mani sul
volante e l’assistenza al volante è in fun-
zione, si attiva un cicalino che allerta il con-
ducente. Ogni volta che il cicalino si attiva, continua a suonare più a lungo.
■Funzione di allarme anti-sbandamento
del veicolo
Quando il sistema determina che il veicolo
sta sbandando mentre la funzione di allarme
anti-sbandamento del veicolo è attiva, suona
un cicalino e sul display multi-informazioni
vengono visualizzati un messaggio di allarme
che invita il conducente a riposarsi e il sim-
bolo mostrato in figura.
A seconda delle condizioni della strada e del
veicolo, l’avviso potrebbe non attivarsi.
■Messaggio di allarme
Se sul display multi-informazioni è visualiz-
zato il seguente messaggio di allarme e la
spia LTA si accende di color arancione,
seguire la procedura correttiva appropriata.
Se viene visualizzato un messaggio di
allarme diverso, seguire le istruzioni visualiz-
zate sullo schermo.
●“Anomalia LTA Recarsi dal concessionario”
Il sistema potrebbe non funzionare corretta-
mente. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
●“LTA non disponibile”
Il sistema viene temporaneamente disattivato
a causa di un’anomalia in un sensore diverso
dalla telecamera anteriore. Disattivare il
sistema LTA, attendere qualche minuto,
quindi riattivare Il sistema LTA.
●“LTA non disponibile alla velocità attuale”
La funzione non può essere utilizzata perché
la velocità del veicolo supera la gamma ope-
rativa del sistema LTA. Rallentare.
■Personalizzazione
È possibile modificare le impostazioni della

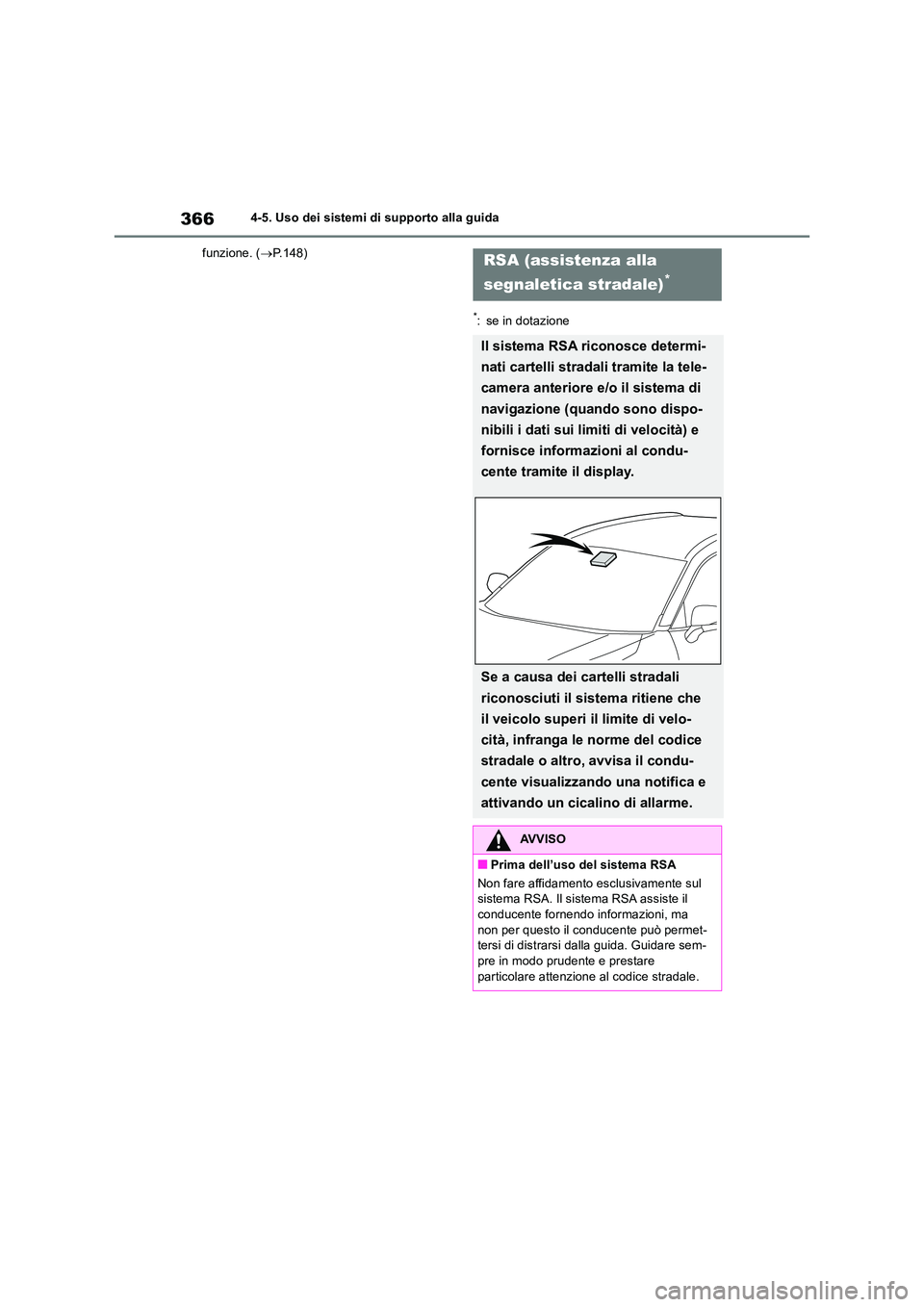

3664-5. Uso dei sistemi di supporto alla guida
funzione. ( P.148)
*: se in dotazione
RSA (assistenza alla
segnaletica stradale)*
Il sistema RSA riconosce determi-
nati cartelli stradali tramite la tele-
camera anteriore e/o il sistema di
navigazione (quando sono dispo-
nibili i dati sui limiti di velocità) e
fornisce informazioni al condu-
cente tramite il display.
Se a causa dei cartelli stradali
riconosciuti il sistema ritiene che
il veicolo superi il limite di velo-
cità, infranga le norme del codice
stradale o altro, avvisa il condu-
cente visualizzando una notifica e
attivando un cicalino di allarme.
AVVISO
■Prima dell’uso del sistema RSA
Non fare affidamento esclusivamente sul sistema RSA. Il sistema RSA assiste il conducente fornendo informazioni, ma
non per questo il conducente può permet- tersi di distrarsi dalla guida. Guidare sem-pre in modo prudente e prestare
particolare attenzione al codice stradale.

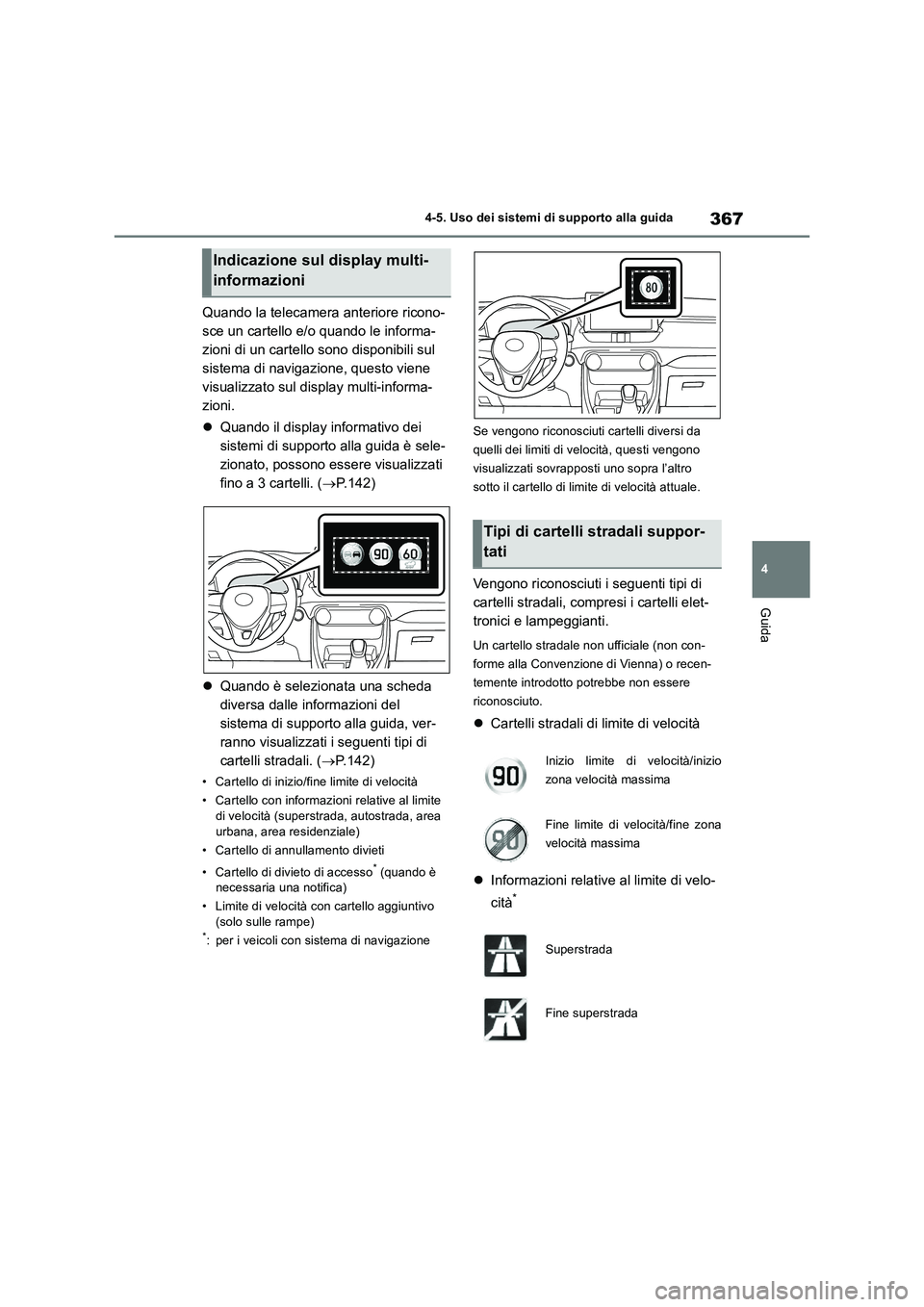

367
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Quando la telecamera anteriore ricono-
sce un cartello e/o quando le informa-
zioni di un cartello sono disponibili sul
sistema di navigazione, questo viene
visualizzato sul display multi-informa-
zioni.
Quando il display informativo dei
sistemi di supporto alla guida è sele-
zionato, possono essere visualizzati
fino a 3 cartelli. (P.142)
Quando è selezionata una scheda
diversa dalle informazioni del
sistema di supporto alla guida, ver-
ranno visualizzati i seguenti tipi di
cartelli stradali. (P.142)
• Cartello di inizio/fine limite di velocità
• Cartello con informazioni relative al limite
di velocità (superstrada, autostrada, area
urbana, area residenziale)
• Cartello di annullamento divieti
• Cartello di divieto di accesso
* (quando è
necessaria una notifica)
• Limite di velocità con cartello aggiuntivo
(solo sulle rampe)
*: per i veicoli con sistema di navigazioneSe vengono riconosciuti cartelli diversi da
quelli dei limiti di velocità, questi vengono
visualizzati sovrapposti uno sopra l’altro
sotto il cartello di limite di velocità attuale.
Vengono riconosciuti i seguenti tipi di
cartelli stradali, compresi i cartelli elet-
tronici e lampeggianti.
Un cartello stradale non ufficiale (non con-
forme alla Convenzione di Vienna) o recen-
temente introdotto potrebbe non essere
riconosciuto.
Cartelli stradali di limite di velocità
Informazioni relative al limite di velo-
cità
*
Indicazione sul display multi-
informazioni
Tipi di cartelli stradali suppor-
tati
Inizio limite di velocità/inizio
zona velocità massima
Fine limite di velocità/fine zona
velocità massima
Superstrada
Fine superstrada

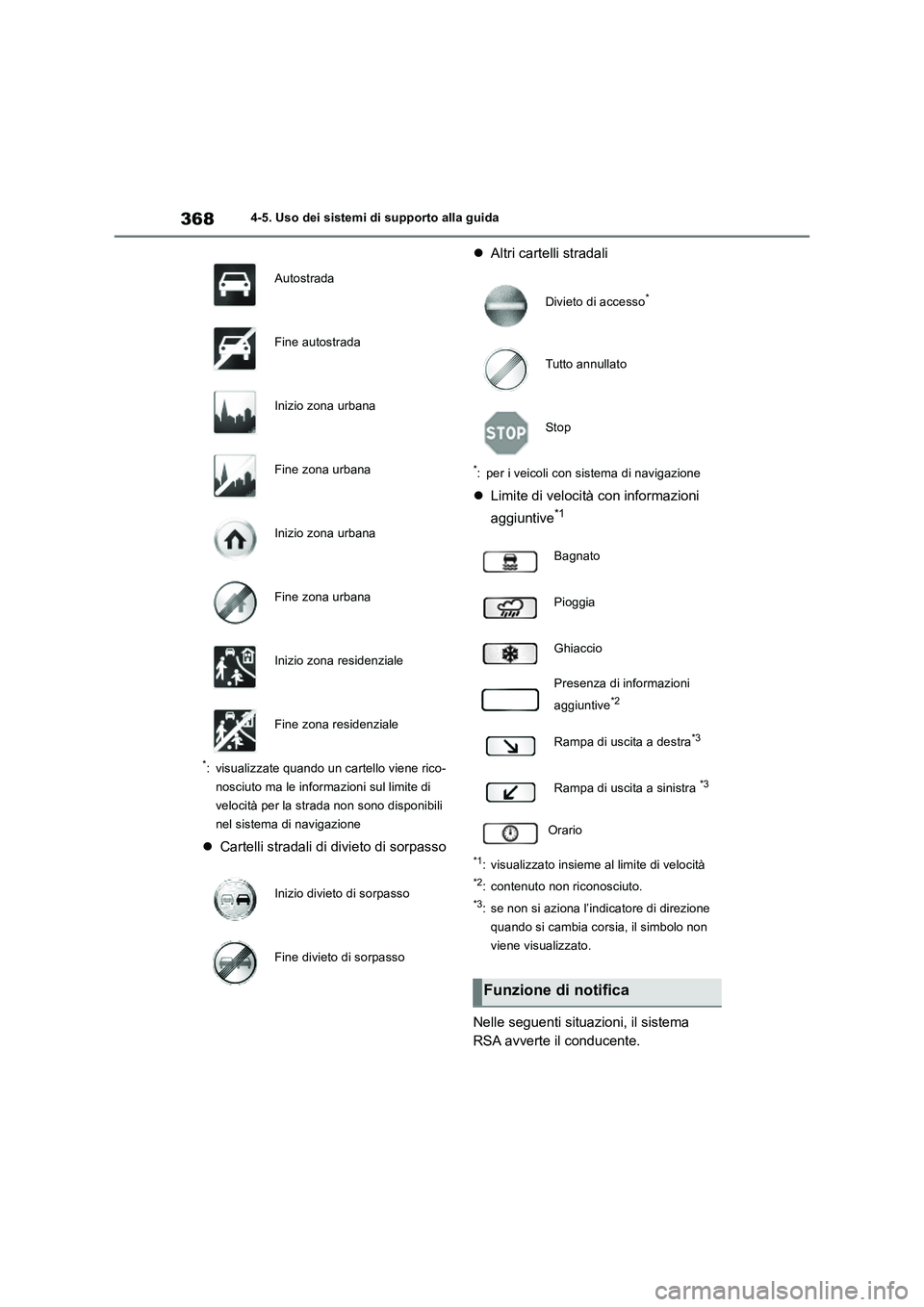

3684-5. Uso dei sistemi di supporto alla guida
*: visualizzate quando un cartello viene rico-
nosciuto ma le informazioni sul limite di
velocità per la strada non sono disponibili
nel sistema di navigazione
Cartelli stradali di divieto di sorpassoAltri cartelli stradali
*: per i veicoli con sistema di navigazione
Limite di velocità con informazioni
aggiuntive
*1
*1: visualizzato insieme al limite di velocità
*2: contenuto non riconosciuto.
*3: se non si aziona l’indicatore di direzione
quando si cambia corsia, il simbolo non
viene visualizzato.
Nelle seguenti situazioni, il sistema
RSA avverte il conducente.
Autostrada
Fine autostrada
Inizio zona urbana
Fine zona urbana
Inizio zona urbana
Fine zona urbana
Inizio zona residenziale
Fine zona residenziale
Inizio divieto di sorpasso
Fine divieto di sorpasso
Divieto di accesso*
Tutto annullato
Stop
Bagnato
Pioggia
Ghiaccio
Presenza di informazioni
aggiuntive
*2
Rampa di uscita a destra*3
Rampa di uscita a sinistra *3
Orario
Funzione di notifica

369
4 4-5. Uso dei sistemi di supporto alla guida
Guida
Quando la velocità del veicolo
supera la soglia di segnalazione
velocità del cartello di limite di velo-
cità visualizzato, il simbolo del car-
tello viene evidenziato e suona un
cicalino.
quando il sistema RSA riconosce un
cartello di divieto di accesso e rileva
che il veicolo è entrato in un’area in
cui l’accesso è vietato in base ai dati
della mappa del sistema di naviga-
zione, il cartello di divieto di accesso
lampeggia e suona un cicalino. (Per i
veicoli con sistema di navigazione)
Se viene rilevato che il veicolo sta
effettuando un sorpasso quando sul
display multi-informazioni è visualiz-
zato un cartello di divieto di sor-
passo, il cartello lampeggia e suona
un cicalino.
A seconda della situazione, le condi-
zioni di circolazione (direzione del traf-
fico, unità di misura di velocità)
possono causare errori di valutazione e
la notifica potrebbe non essere appro-
priata.
■Procedura di impostazione
P.148
■Disattivazione automatica della visua-
lizzazione dei cartelli RSA
Uno o più cartelli vengono disattivati automa-
ticamente nelle seguenti situazioni.
●Un nuovo cartello non viene riconosciuto
per una determinata distanza.
●La strada cambia a seguito di una svolta a
sinistra o a destra, o circostanze simili.
■Situazioni in cui la funzione potrebbe
non attivarsi o eseguire un rilevamento
errato
Nei seguenti casi, il sistema RSA non fun-
ziona normalmente e potrebbe non ricono-
scere i cartelli, visualizzare il cartello errato,
ecc., anche se ciò non indica un’anomalia.
●La telecamera anteriore non è allineata
correttamente a seguito del forte impatto
subito dal sensore, ecc.
●Sul parabrezza, accanto alla telecamera
anteriore, è presente sporco, neve, adesivi
o simili.
●In presenza di condizioni atmosferiche
avverse, come pioggia intensa, nebbia,
neve o tempeste di sabbia
●La luce proveniente da un veicolo in avvici-
namento, i raggi del sole, ecc. colpiscono
la telecamera anteriore.
●Il cartello è sporco, sbiadito, inclinato o pie-
gato.
●Il cartello, o parte di esso, è nascosto dalle
foglie di un albero, da un palo o simili.
●Il cartello è visibile alla telecamera ante-
riore solo per un breve intervallo di tempo.
●Le circostanze di guida (svolta, cambio di
corsia, ecc.) non vengono valutate in
maniera corretta.
●Anche se il cartello non ha validità per la
corsia che si sta percorrendo, tale cartello
è posto subito dopo una biforcazione auto-
stradale o su una corsia adiacente prima di
una confluenza.
●Sulla parte posteriore del veicolo che pre-
cede sono apposti adesivi.
●Viene rilevato un cartello che assomiglia a
un cartello compatibile con il sistema.
●I segnali di limite di velocità delle strade
laterali potrebbero essere rilevati e visua-
lizzati (se dentro la visuale della teleca-
mera anteriore) mentre il veicolo sta
percorrendo la strada principale.
●I cartelli di limite di velocità sulle uscite di
una rotonda potrebbero essere rilevati e
visualizzati (se nel raggio di rilevamento
della telecamera anteriore) mentre il vei-
colo percorre la rotonda.
●La parte anteriore del veicolo è sollevata o
abbassata a causa del carico trasportato.
●La luminosità circostante non è sufficiente
o cambia improvvisamente.
●Quando viene rilevato un cartello destinato
a camion, ecc.

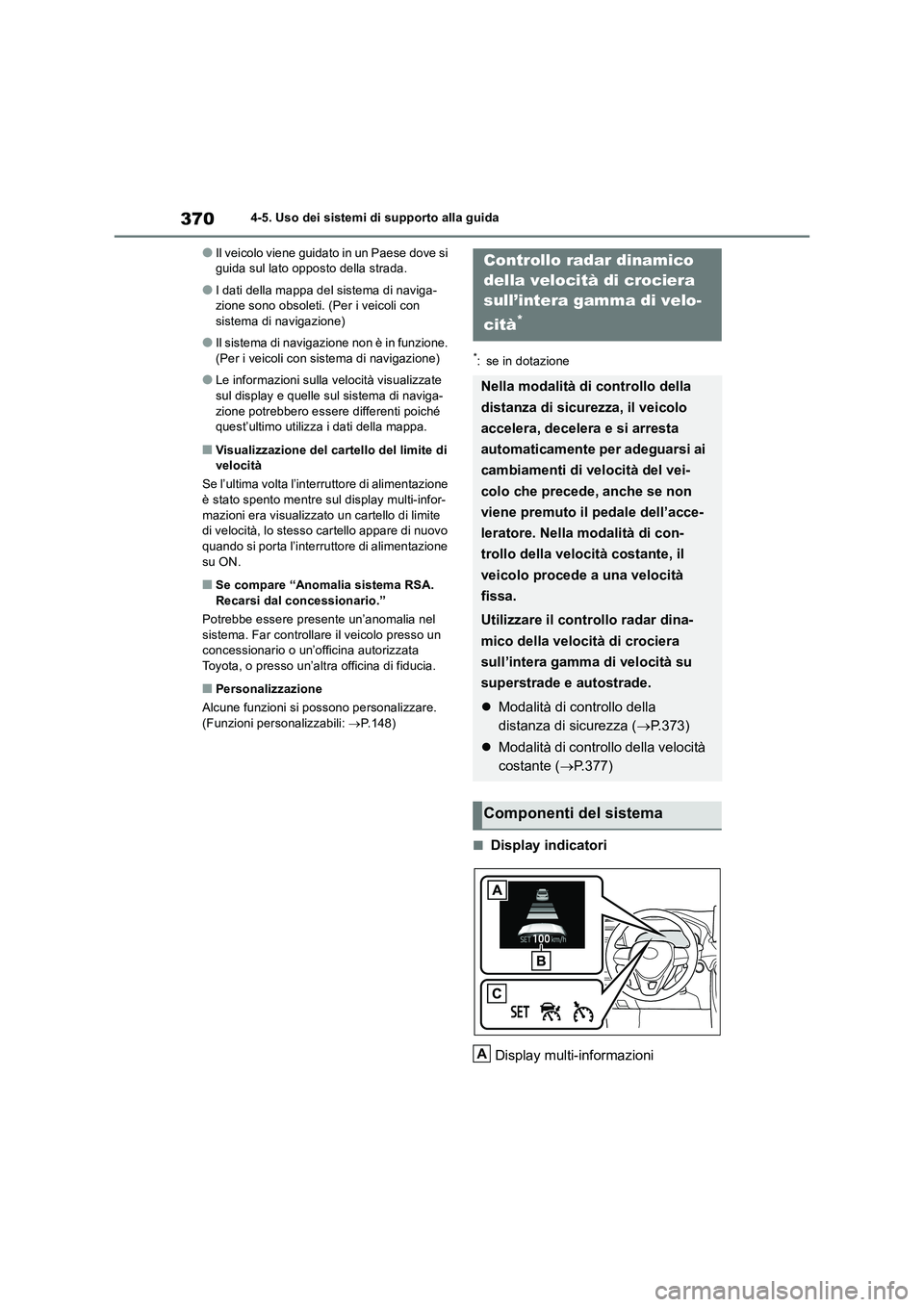

3704-5. Uso dei sistemi di supporto alla guida
●Il veicolo viene guidato in un Paese dove si
guida sul lato opposto della strada.
●I dati della mappa del sistema di naviga-
zione sono obsoleti. (Per i veicoli con
sistema di navigazione)
●Il sistema di navigazione non è in funzione.
(Per i veicoli con sistema di navigazione)
●Le informazioni sulla velocità visualizzate
sul display e quelle sul sistema di naviga-
zione potrebbero essere differenti poiché
quest’ultimo utilizza i dati della mappa.
■Visualizzazione del cartello del limite di
velocità
Se l’ultima volta l’interruttore di alimentazione
è stato spento mentre sul display multi-infor-
mazioni era visualizzato un cartello di limite
di velocità, lo stesso cartello appare di nuovo
quando si porta l’interruttore di alimentazione
su ON.
■Se compare “Anomalia sistema RSA.
Recarsi dal concessionario.”
Potrebbe essere presente un’anomalia nel
sistema. Far controllare il veicolo presso un
concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■Personalizzazione
Alcune funzioni si possono personalizzare.
(Funzioni personalizzabili: P.148)
*: se in dotazione
■Display indicatori
Display multi-informazioni
Controllo radar dinamico
della velocità di crociera
sull’intera gamma di velo-
cità
*
Nella modalità di controllo della
distanza di sicurezza, il veicolo
accelera, decelera e si arresta
automaticamente per adeguarsi ai
cambiamenti di velocità del vei-
colo che precede, anche se non
viene premuto il pedale dell’acce-
leratore. Nella modalità di con-
trollo della velocità costante, il
veicolo procede a una velocità
fissa.
Utilizzare il controllo radar dina-
mico della velocità di crociera
sull’intera gamma di velocità su
superstrade e autostrade.
Modalità di controllo della
distanza di sicurezza (P.373)
Modalità di controllo della velocità
costante (P.377)
Componenti del sistema
A
