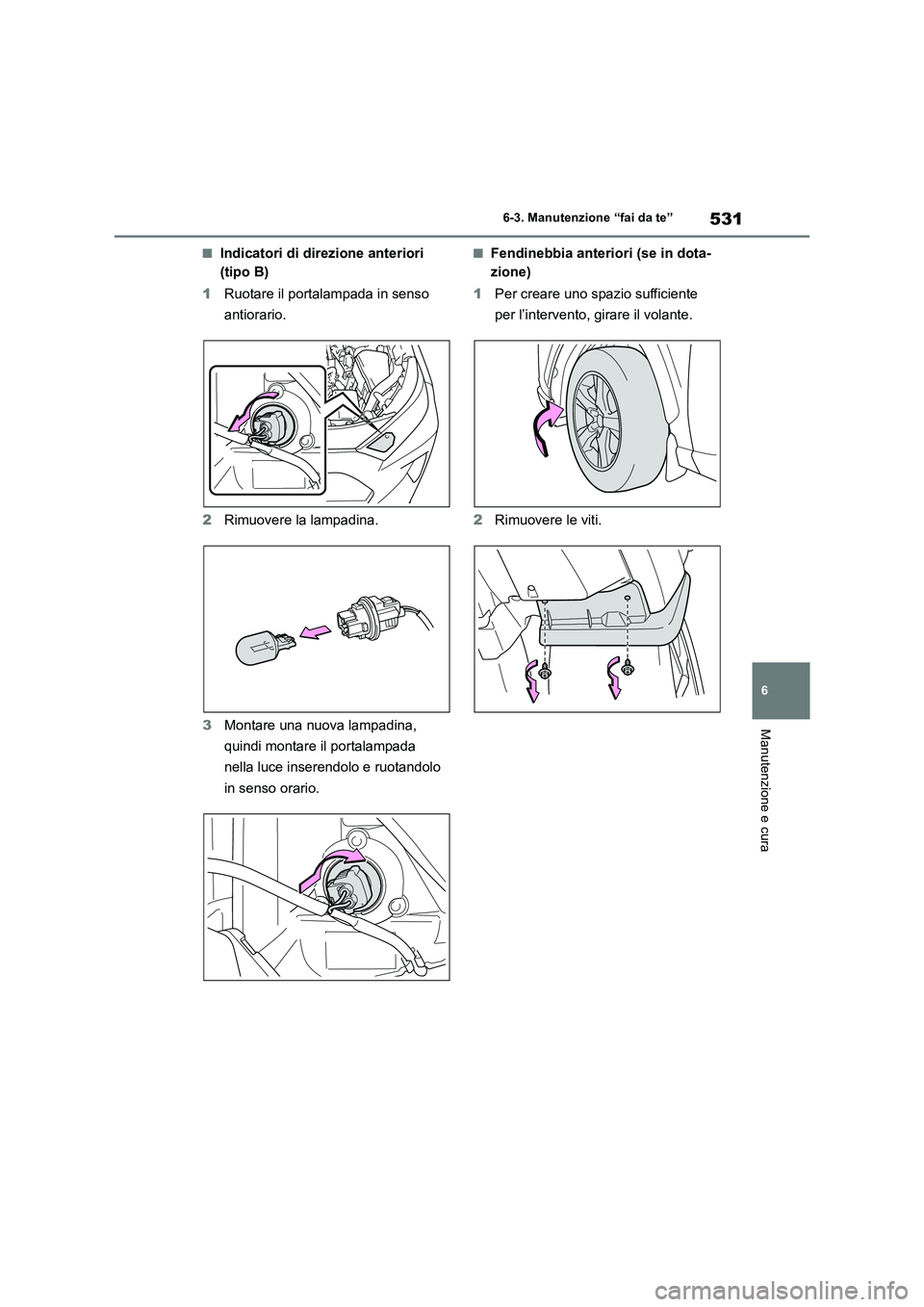

■Indicatori di direzione anteriori
(tipo B)
1Ruotare il portalampada in senso
antiorario.
2Rimuovere la lampadina.
3Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.■Fendinebbia anteriori (se in dota-
zione)
1Per creare uno spazio sufficiente
per l’intervento, girare il volante.
2Rimuovere le viti.

5326-3. Manutenzione “fai da te”

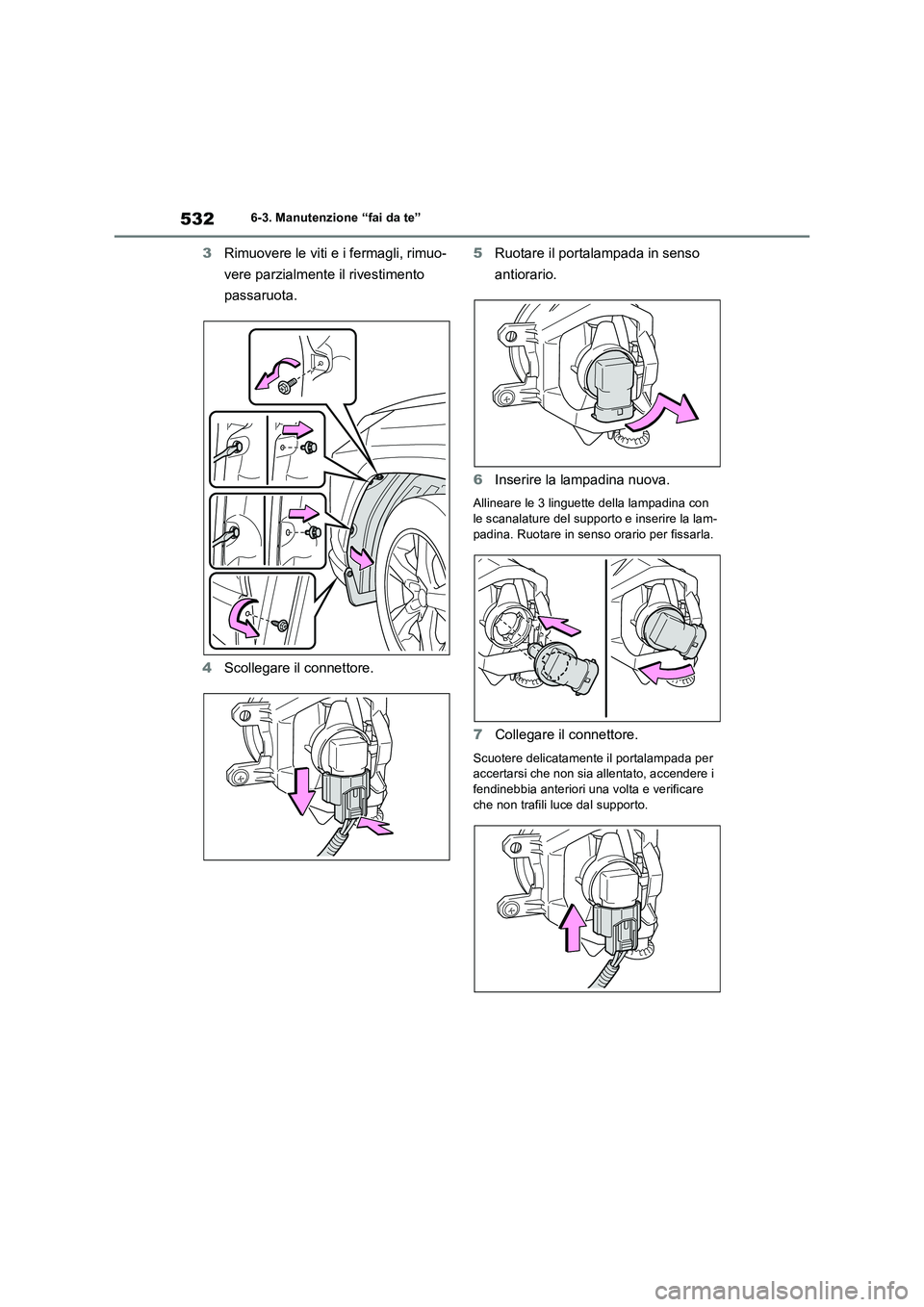

3Rimuovere le viti e i fermagli, rimuo-
vere parzialmente il rivestimento
passaruota.
4Scollegare il connettore.5Ruotare il portalampada in senso
antiorario.
6Inserire la lampadina nuova.
Allineare le 3 linguette della lampadina con
le scanalature del supporto e inserire la lam-
padina. Ruotare in senso orario per fissarla.
7Collegare il connettore.
Scuotere delicatamente il portalampada per
accertarsi che non sia allentato, accendere i
fendinebbia anteriori una volta e verificare
che non trafili luce dal supporto.

533
6 6-3. Manutenzione “fai da te”
Manutenzione e cura

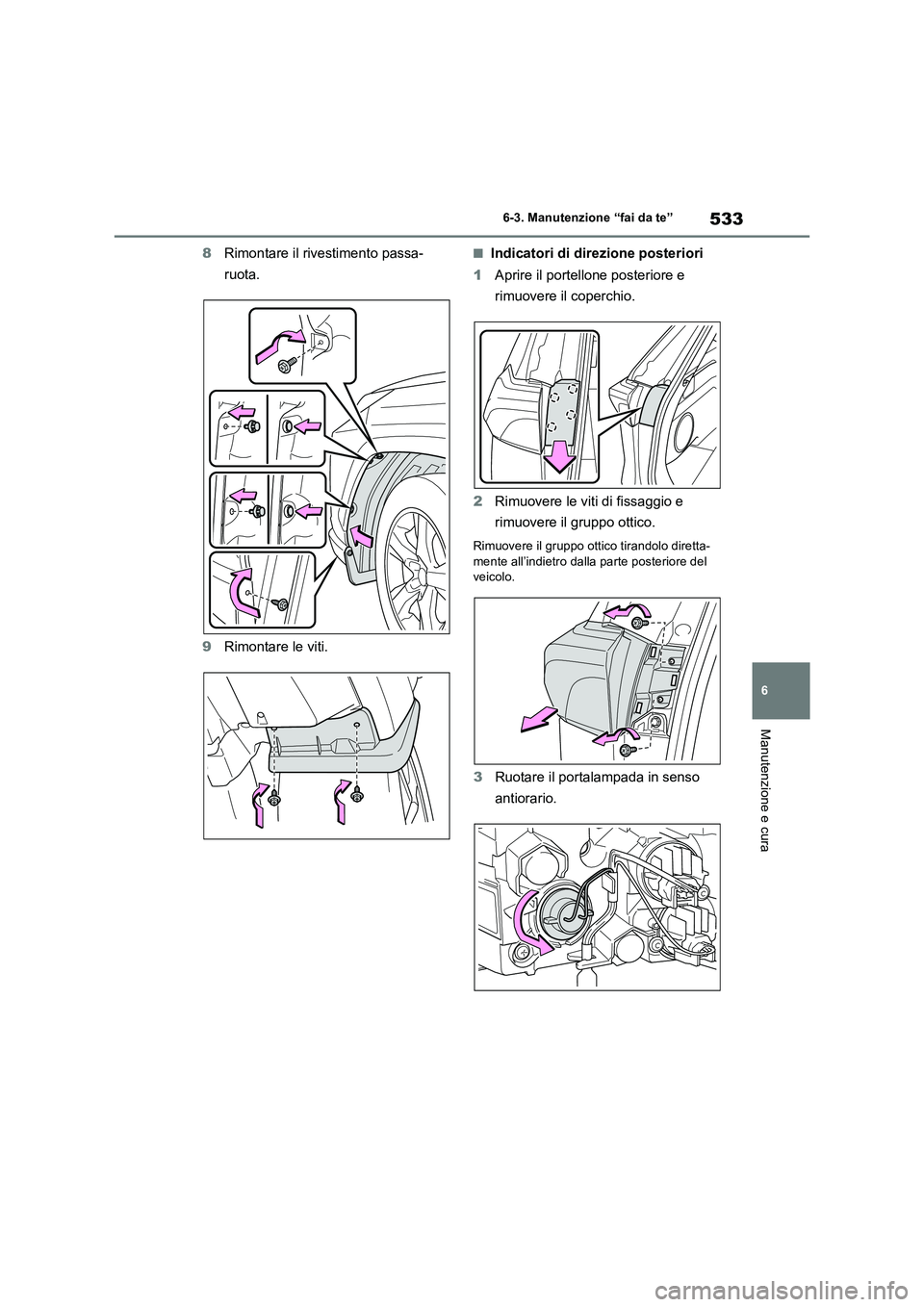

8Rimontare il rivestimento passa-
ruota.
9Rimontare le viti.■Indicatori di direzione posteriori
1Aprire il portellone posteriore e
rimuovere il coperchio.
2Rimuovere le viti di fissaggio e
rimuovere il gruppo ottico.
Rimuovere il gruppo ottico tirandolo diretta-
mente all’indietro dalla parte posteriore del
veicolo.
3Ruotare il portalampada in senso
antiorario.

5346-3. Manutenzione “fai da te”

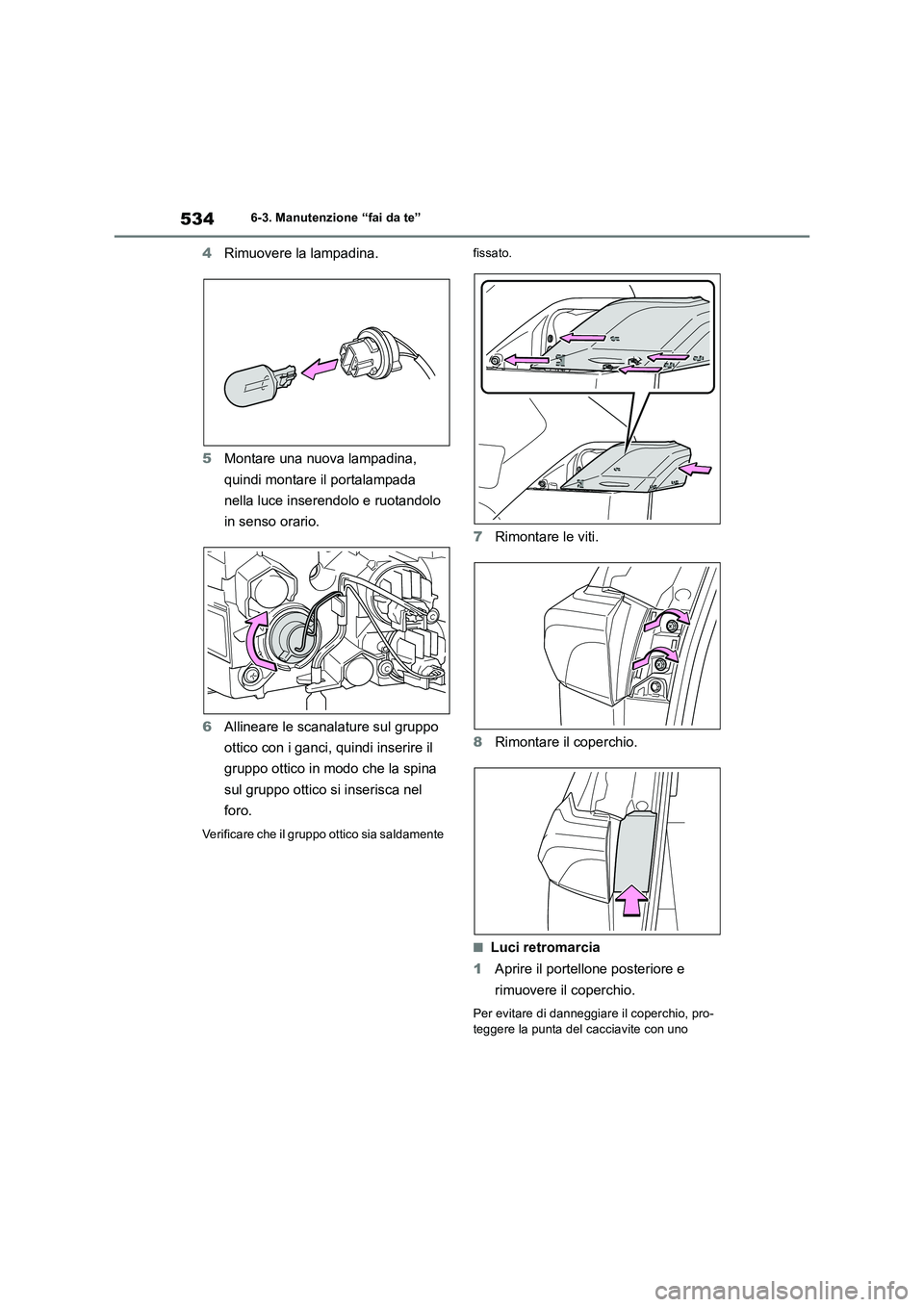

4Rimuovere la lampadina.
5Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
6Allineare le scanalature sul gruppo
ottico con i ganci, quindi inserire il
gruppo ottico in modo che la spina
sul gruppo ottico si inserisca nel
foro.
Verificare che il gruppo ottico sia saldamente fissato.
7Rimontare le viti.
8Rimontare il coperchio.
■Luci retromarcia
1Aprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di danneggiare il coperchio, pro-
teggere la punta del cacciavite con uno

535
6 6-3. Manutenzione “fai da te”
Manutenzione e cura
straccio.

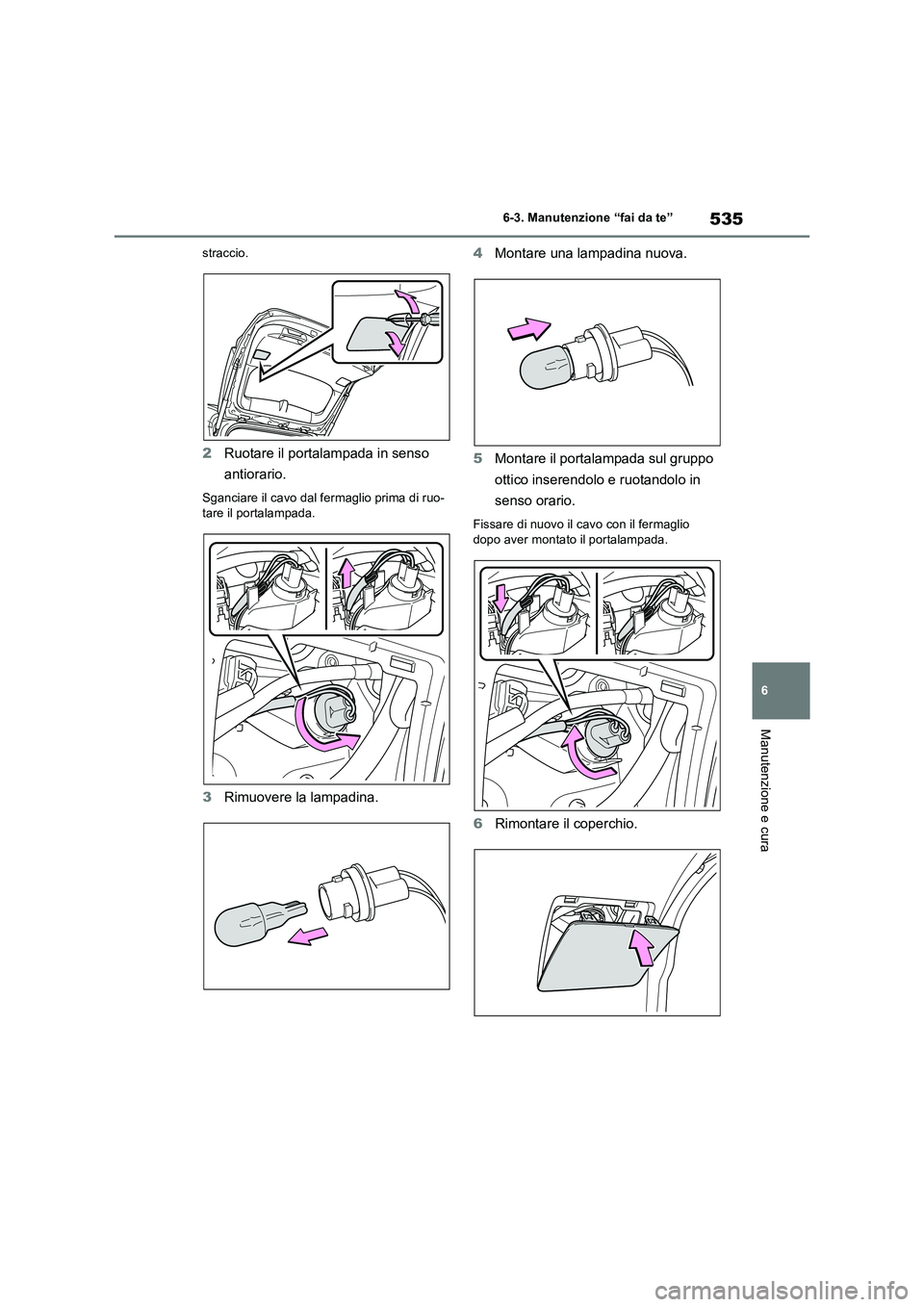

2Ruotare il portalampada in senso
antiorario.
Sganciare il cavo dal fermaglio prima di ruo-
tare il portalampada.
3Rimuovere la lampadina.4Montare una lampadina nuova.
5Montare il portalampada sul gruppo
ottico inserendolo e ruotandolo in
senso orario.
Fissare di nuovo il cavo con il fermaglio
dopo aver montato il portalampada.
6Rimontare il coperchio.

5366-3. Manutenzione “fai da te”

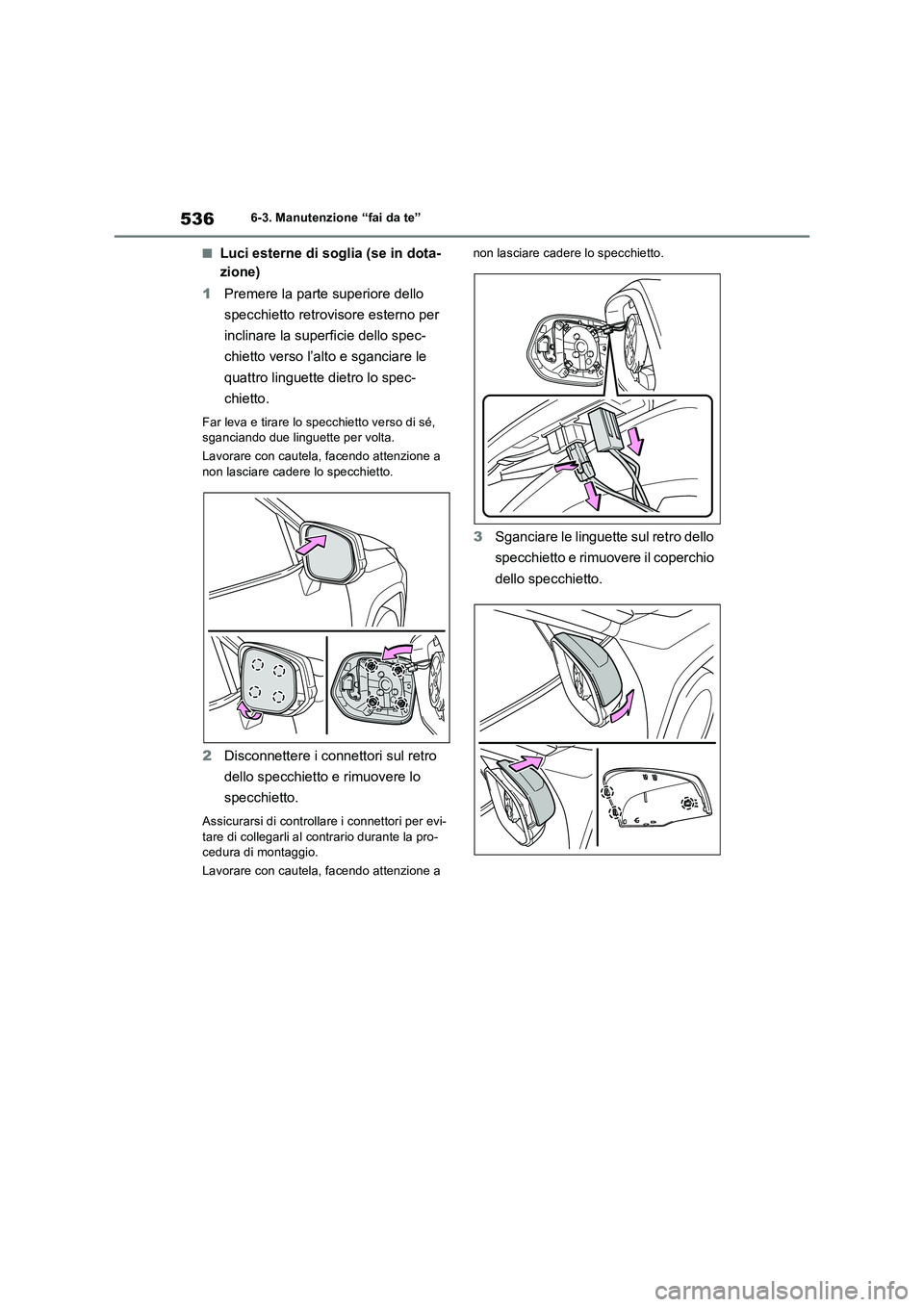

■Luci esterne di soglia (se in dota-
zione)
1Premere la parte superiore dello
specchietto retrovisore esterno per
inclinare la superficie dello spec-
chietto verso l’alto e sganciare le
quattro linguette dietro lo spec-
chietto.
Far leva e tirare lo specchietto verso di sé,
sganciando due linguette per volta.
Lavorare con cautela, facendo attenzione a
non lasciare cadere lo specchietto.
2Disconnettere i connettori sul retro
dello specchietto e rimuovere lo
specchietto.
Assicurarsi di controllare i connettori per evi-
tare di collegarli al contrario durante la pro-
cedura di montaggio.
Lavorare con cautela, facendo attenzione a non lasciare cadere lo specchietto.
3Sganciare le linguette sul retro dello
specchietto e rimuovere il coperchio
dello specchietto.

537
6 6-3. Manutenzione “fai da te”
Manutenzione e cura

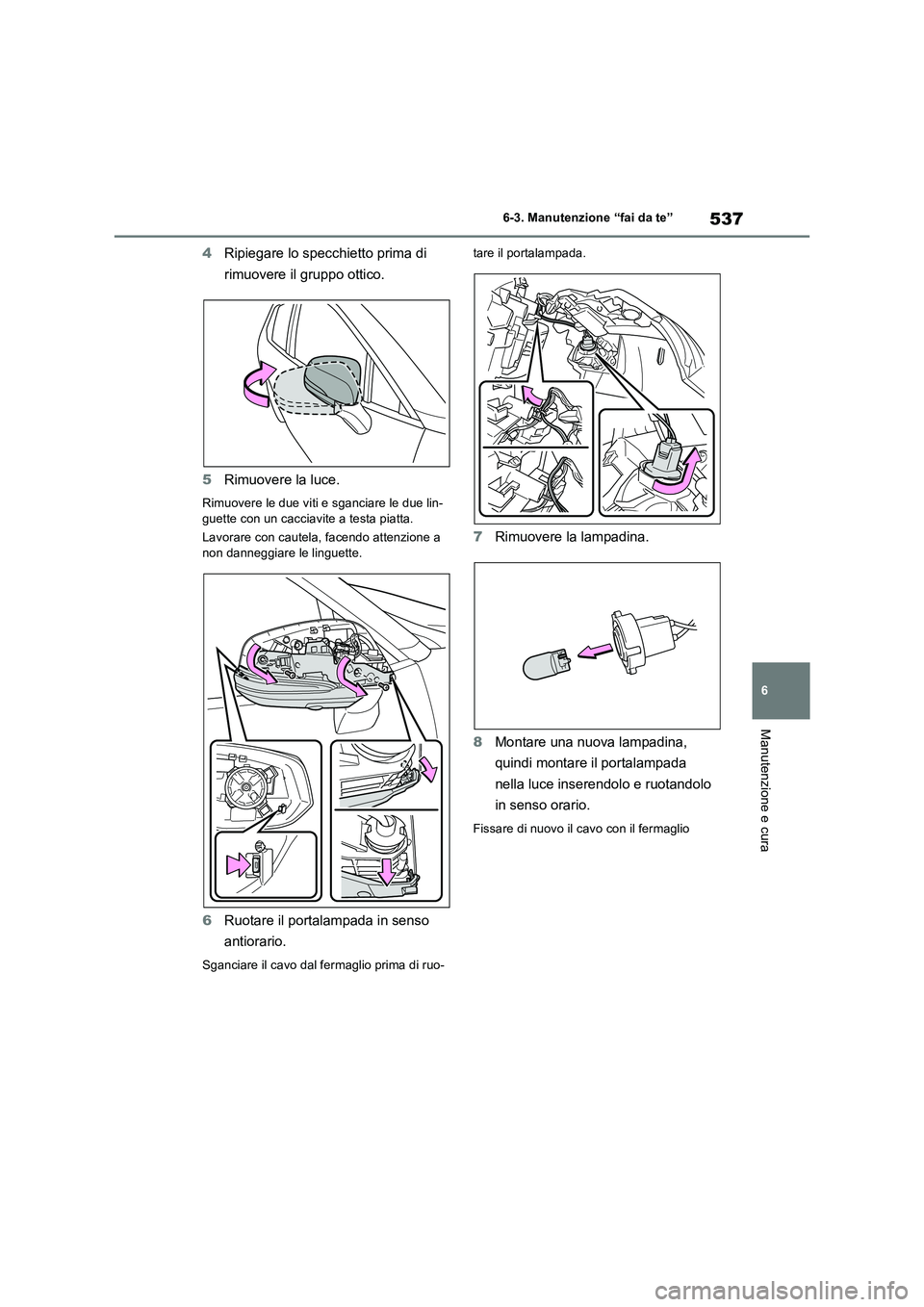

4Ripiegare lo specchietto prima di
rimuovere il gruppo ottico.
5Rimuovere la luce.
Rimuovere le due viti e sganciare le due lin-
guette con un cacciavite a testa piatta.
Lavorare con cautela, facendo attenzione a
non danneggiare le linguette.
6Ruotare il portalampada in senso
antiorario.
Sganciare il cavo dal fermaglio prima di ruo-tare il portalampada.
7Rimuovere la lampadina.
8Montare una nuova lampadina,
quindi montare il portalampada
nella luce inserendolo e ruotandolo
in senso orario.
Fissare di nuovo il cavo con il fermaglio

5386-3. Manutenzione “fai da te”

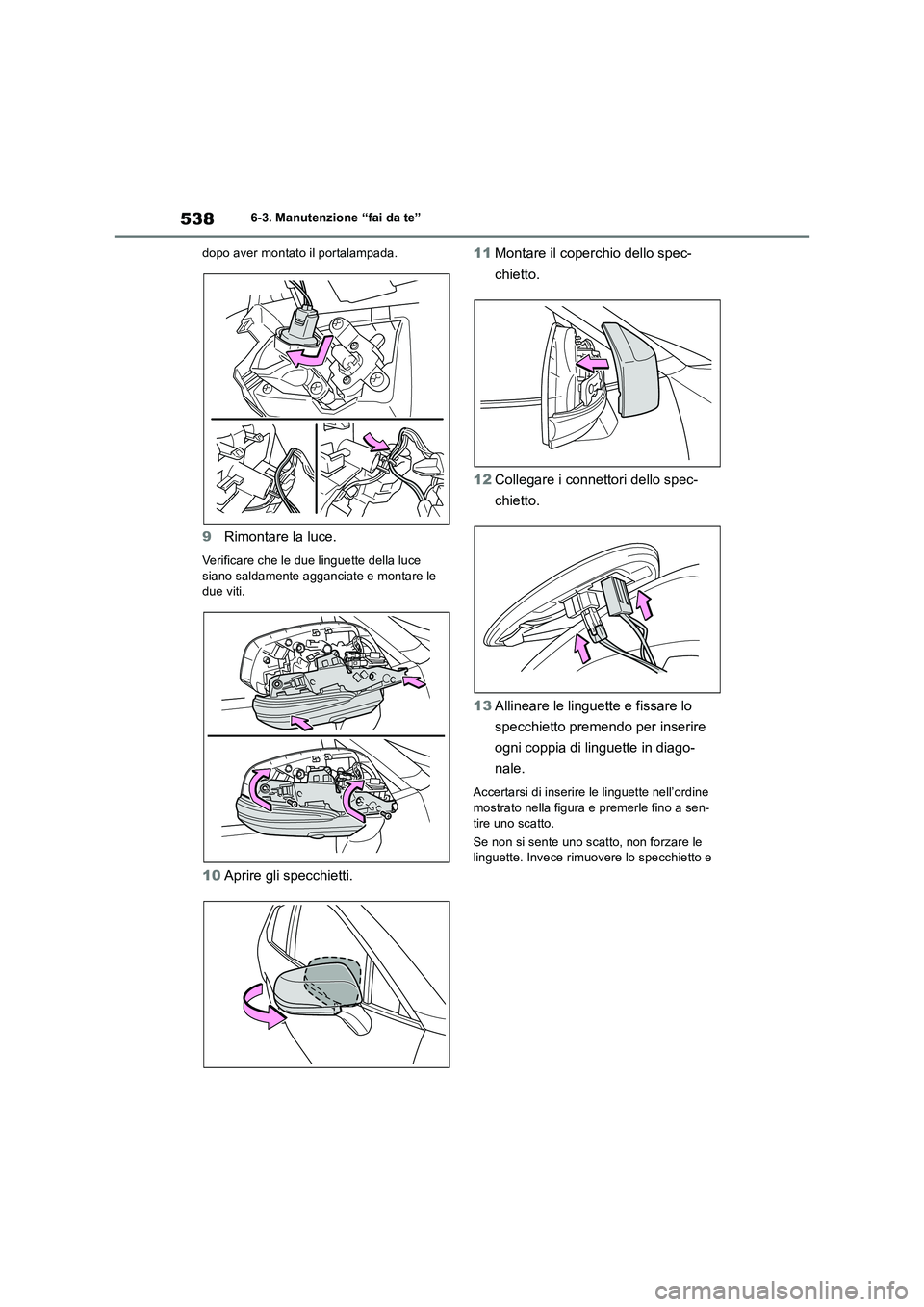

dopo aver montato il portalampada.
9Rimontare la luce.
Verificare che le due linguette della luce
siano saldamente agganciate e montare le
due viti.
10Aprire gli specchietti.11Montare il coperchio dello spec-
chietto.
12Collegare i connettori dello spec-
chietto.
13Allineare le linguette e fissare lo
specchietto premendo per inserire
ogni coppia di linguette in diago-
nale.
Accertarsi di inserire le linguette nell’ordine
mostrato nella figura e premerle fino a sen-
tire uno scatto.
Se non si sente uno scatto, non forzare le
linguette. Invece rimuovere lo specchietto e

539
6
6-3. Manutenzione “fai da te”
Manutenzione e cura

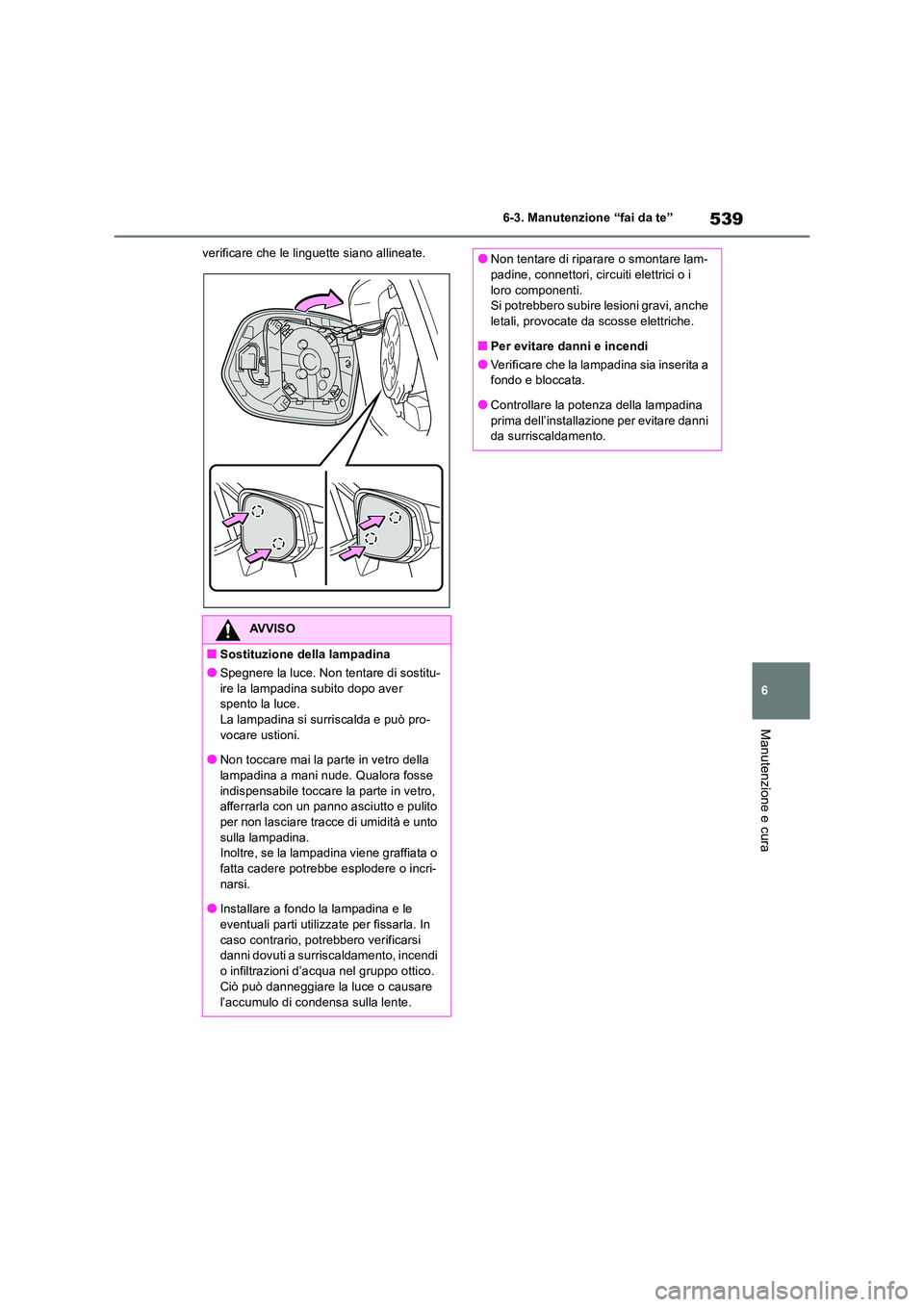

verificare che le linguette siano allineate.
AVVISO
■Sostituzione della lampadina
●Spegnere la luce. Non tentare di sostitu- ire la lampadina subito dopo aver spento la luce.
La lampadina si surriscalda e può pro- vocare ustioni.
●Non toccare mai la parte in vetro della
lampadina a mani nude. Qualora fosse indispensabile toccare la parte in vetro, afferrarla con un panno asciutto e pulito
per non lasciare tracce di umidità e unto sulla lampadina. Inoltre, se la lampadina viene graffiata o
fatta cadere potrebbe esplodere o incri- narsi.
●Installare a fondo la lampadina e le
eventuali parti utilizzate per fissarla. In caso contrario, potrebbero verificarsi danni dovuti a surriscaldamento, incendi
o infiltrazioni d’acqua nel gruppo ottico. Ciò può danneggiare la luce o causare
l’accumulo di condensa sulla lente.
●Non tentare di riparare o smontare lam- padine, connettori, circuiti elettrici o i
loro componenti. Si potrebbero subire lesioni gravi, anche letali, provocate da scosse elettriche.
■Per evitare danni e incendi
●Verificare che la lampadina sia inserita a fondo e bloccata.
●Controllare la potenza della lampadina
prima dell’installazione per evitare danni da surriscaldamento.
