TOYOTA RAV4 2019 Návod na použití (in Czech)

481
6
6-3. Údržba svépomocí
Údržba a péče
1 Zatáhněte za uvolňovací páčku
zámku kapoty.
Kapota mírně povyskočí nahoru.
2 Posuňte pomocnou páčku zá-
padky doleva a zvedněte kapotu.
3 Otevřenou kapotu podepřete vlo-
žením podpěrné tyče do otvoru.Kapota
Uvolněte zámek zevnitř vozi-
dla, abyste otevřeli kapotu.
Otevření kapoty
VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda j e kapota úplně za-
vřena a zamknuta.
Jestliže není kapot a řádně zamknuta,
může se během jízdy otevřít a způsobit nehodu s následkem smrti nebo váž-
ných zranění.
■Po nasazení podpěrné tyče do ot-
voru
Ujistěte se, že tyč podpírá kapotu bez- pečně tak, aby nespadla na vaši hlavu
nebo tělo.
■Když zavíráte kapotu
Když zavíráte kapot u, dbejte zvýšené
opatrnosti, abyste předešli skřípnutí prstů atd.

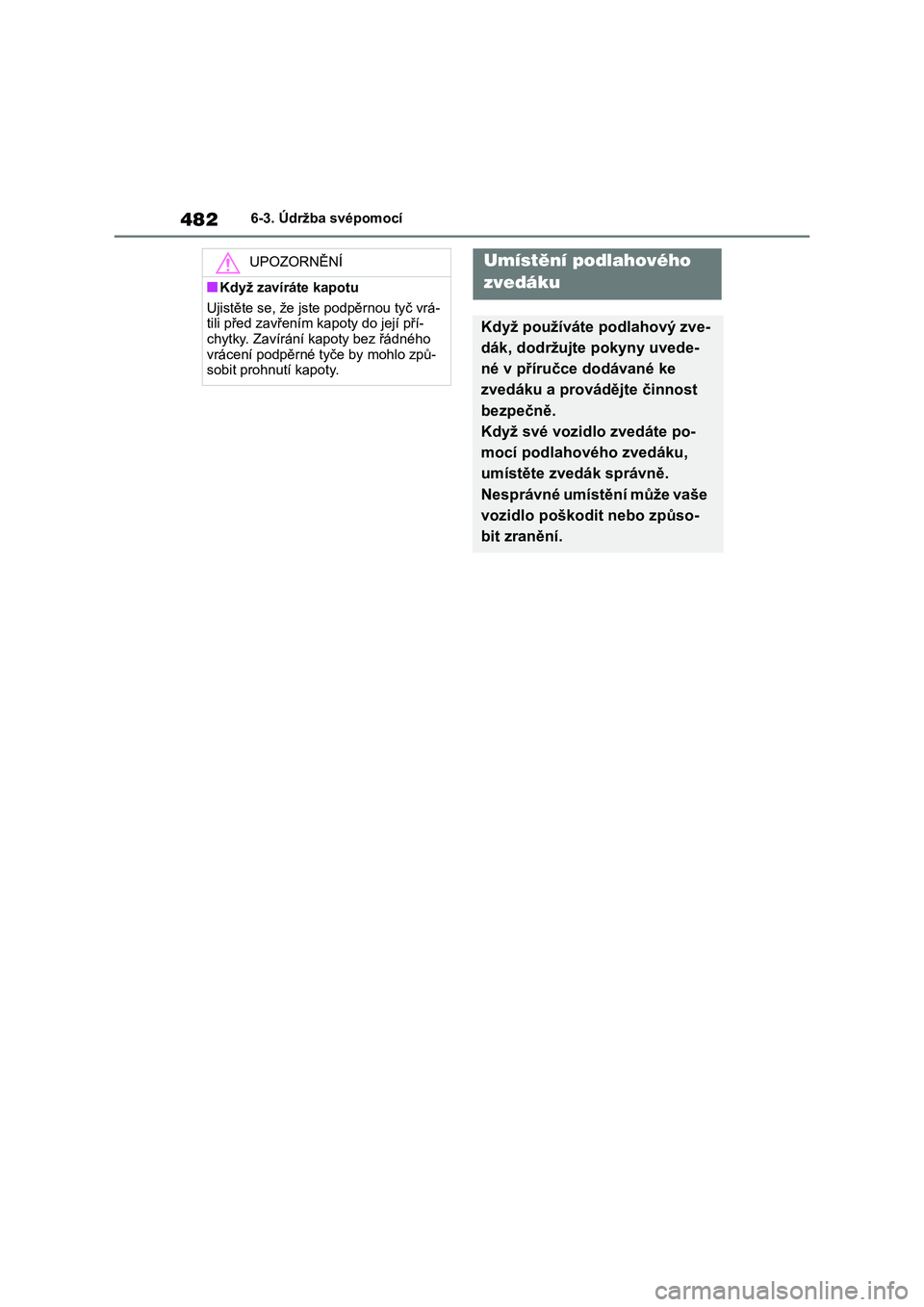

4826-3. Údržba svépomocí
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrá-
tili před zavřením k apoty do její pří- chytky. Zavírání k apoty bez řádného
vrácení podpěrné tyče by mohlo způ-
sobit prohnutí kapoty.
Umístění podlahového
zvedáku
Když používáte podlahový zve-
dák, dodržujte pokyny uvede-
né v příručce dodávané ke
zvedáku a provádějte činnost
bezpečně.
Když své vozid lo zvedáte po-
mocí podlahového zvedáku,
umístěte zvedák správně.
Nesprávné umístění může vaše
vozidlo poškodit nebo způso-
bit zranění.

483
6
6-3. Údržba svépomocí
Údržba a péče
■Vpředu■Vzadu
Umístění zvedacího místa

4846-3. Údržba svépomocí
Pojistkové skříňky (S.521)
Uzávěr plnicího hrdla motorového oleje ( S.485)
Měrka hladiny motorového oleje ( S.484)
Chladič ( S.488)
Elektrický ventilátor chlazení
Kondenzátor ( S.488)
Nádržka chladicí kapaliny řídicí jednotky pohonu ( S.487)
Nádržka kapaliny ostřikovačů ( S.489)
Nádržka chladicí k apaliny motoru (S.487)
■12V akumulátor
 S.490
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kontrolu
hladiny oleje pomocí měrky.
Motorový prostor
Součásti
Kontrola a doplnění motorového oleje
A
B
C
D
E
F
G
H
I

485
6
6-3. Údržba svépomocí
Údržba a péče
■Kontrola motorového oleje
1 Zaparkujte vozidlo na rovném
podkladu. Po zahřátí motoru
a vypnutí motoru vyčkejte více
než 5 minut, až olej steče zpět
na dno motoru.
2 Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
3 Utřete měrku do sucha.
4 Zasuňte měrku znovu na doraz.
5 Vytáhněte měrku a zkontrolujte
hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vo-
zidla nebo motoru.
6 Utřete měrku a zasuňte ji na do-
raz.
■Kontrola typu oleje a příprava
potřebných pomůcek
Zkontrolujte typ oleje a připravte po-
třebné pomůcky ještě před doplňo-
váním oleje.
 Volba motorového oleje
S.598
Množství oleje (Nízká  Plná)
1,5 litru
Pomůcka
Čistý trychtýř
■Doplnění motorového oleje
Pokud je hladina oleje pod nebo jen
mírně nad značkou nízké hladiny,
doplňte motorový ole j stejného typu,
který je již v motoru použit.
1 Vyjměte uzávěr plnicího hrdla
oleje jeho otáčením doleva.
2 Doplňujte motorový olej pomalu,
přičemž kontrolujte hladinu měr-
kou.
3 Nasaďte uzávěr plnicího hrdla
oleje jeho otá čením doprava.
A
B
C

4866-3. Údržba svépomocí
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množ-
ství motorového olej e. V následujících
situacích se může s potřeba oleje zvýšit a může být nutné doplnit motorový olej
mezi intervaly údržby.
●Když je motor nový, například přímo
po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo
olej neodpovídající viskozity
●Když jedete při v ysokých otáčkách
motoru nebo s těžkým nákladem, při tažení, nebo při jízdě s častým zrych-
lováním a zpomalováním
●Když necháváte motor běžet dlouhou
dobu na volnoběh, nebo když jezdíte
často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje po-
tenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte
se proto dlouhého a opakovaného
kontaktu s olejem. Důkladně se umyjte mýdlem a vo dou, abyste od-
stranili použitý motorový olej z vaší
pokožky.
●Zlikvidujte použitý o lej a filtry pouze
bezpečným a přijatelným způsobem. Nevyhazujte použitý olej a filtry do
domácího odpadu, nevylévejte ho do
kanalizace ani na zem. Kontaktujte kteréhokoliv autorizovaného prodej-
ce nebo servis Toyota, nebo kterýko-
liv spolehlivý servis, servisní středisko nebo obchod s náhradní-
mi díly a informujte se o možnosti re-
cyklace nebo likvidace.
●Nenechávejte použitý olej v dosahu
dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poško-
zení motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili moto- rový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by moh-
lo dojít k poškození motoru.
●Při každém doplněn í oleje zkontro-
lujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hr-
dla oleje dotažen.
■Pokud je olej rozlit na kryt mo-
toru
Abyste předešli poškození krytu mo-
toru, odstraňte co nejdříve veškerý
motorový olej z krytu motoru použitím neutrálního čisticí ho prostředku. Ne-
používejte organická rozpouštědla,
jako je čistič brzd.

487
6
6-3. Údržba svépomocí
Údržba a péče
Hladina chladicí kapaliny je uspoko-
jující, pokud je p ři studeném hybrid-
ním systému mezi ryskami "FULL"
(plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny mo-
toru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.588)
■Nádržka chladicí kapaliny řídicí
jednotky pohonu
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S.589)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikáto vou, bezaminovou,
bezdusitanovou a bez boritanovou chla- dicí kapalinu na bázi etylénglykolu
s technologií trvanli vých hybridních or-
ganických kyselin. "Toyota Super Long Life Coolant" je
směsí 50 % chladicí kapaliny a 50 %
deionizované vody. (Minimální teplota: -35 °C)
Pro další podrobnosti o chladicí kapalině
kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo kte-
rýkoliv spolehlivý servis.
■Pokud hladina chladicí kapaliny
klesne krátce po doplnění
Pohledem zkontrolujte chladiče, hadice, uzávěr nádržky chladi cí kapaliny moto-
ru/řídicí jednotky pohonu, výpustný ko-
hout a vodní čerpadlo. Pokud nezjistíte žádný únik, nechte uzá-
věr a těsnost chladi cího systému zkont-
rolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Kontrola chladicí kapaliny
A
B
C
A
B
C

4886-3. Údržba svépomocí
Zkontrolujte chladič a kondenzátor,
a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí
extrémně znečistěn á, nechte vozi-
dlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chla-
dicí kapaliny motoru/řídicí jednotky pohonu.
Chladicí systém může být pod tlakem
a při sejmutí uzáv ěru může horká chladicí kapalina vy stříknout a způso-
bit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná
voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípr avku, aby bylo
zajištěno řádné mazání, ochrana proti
korozi a chlazení. P řečtěte si údaje na štítku nemrznoucího přípravku nebo
chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili po-
škození součástí nebo laku.
Kontrola chladiče a konden-
zátoru
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chl adiče nebo konden-
zátoru, protože mohou být horké a mo- hou způsobit vážná zranění, např.
popáleniny.
■Když je v činnosti elektrický venti-
látor chlazení
Nedotýkejte se motorového prostoru.
Když je spínač POWER v režimu ZA-
PNUTO, elektrický ven tilátor chlazení
se může automaticky rozběhnout, po- kud je zapnutá klimatizace a/nebo je
teplota chladicí k apaliny vysoká. Ujis-
těte se, že je spínač POWER vypnutý, když pracujete v blí zkosti elektrického
ventilátoru chlazení nebo mřížky chla-
diče.

489
6
6-3. Údržba svépomocí
Údržba a péče
Bez měrky hladiny
Typ A: Pokud žádný ostřikovač ne-
funguje, nádržka o střikovačů může
být prázdná. Doplňte kapalinu ostři-
kovačů.
Typ B: Pokud nefunguje žádný z os-
třikovačů nebo se na multiinformač-
ním displeji objeví výstražné
hlášení, může být n ádržka ostřiko-
vačů prázdná. Dopl ňte kapalinu os-
třikovačů.
S měrkou hladiny
Pokud je hladina kapaliny ostřikova-
čů na "LOW", doplňte kapalinu ostři-
kovačů.
■Použití měrky (je-li ve výbavě)
Hladina kapaliny ostřikovačů může být
kontrolována sledováním hladiny na ot-
vorech měrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor
od spodní části měrky (poloha "LOW"),
doplňte kapalinu ostřikovačů.
Aktuální hladina kapaliny
Kontrola a doplnění kapaliny
ostřikovačů
VÝSTRAHA
■Když doplňujete kapalinu ostřiko- vačů
Nedoplňujte kapalinu ostřikovačů,
když je hybridní systém horký nebo je v činnosti, protože kapalina ostřikova-
čů obsahuje alkohol a mohla by vzpla-
nout, pokud bude ro zlita na hybridní systém, atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo ne-
mrznoucí kapalinu motoru místo kapa-
liny ostřikovačů. To by mohlo způsobi t poškození lako-
vaných povrchů vozi dla, stejně jako
poškození čerpadla vedoucí k problé- mům při ostřiku k apaliny ostřikovačů.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou
podle potřeby.
Viz teploty zamrznutí uvedené na štít- ku lahve kapaliny ostřikovačů.
A

4906-3. Údržba svépomocí
12V akumulátor je umístěn na pravé
straně zavazadlového prostoru.
■Před dobíjením
Při dobíjení 12V akumulátor produkuje vodíkový plyn, který je hořlavý a výbuš-
ný. Proto před dobíj ením dodržujte ná-
sledující pokyny:
●Pokud dobíjíte 12V akumulátor insta-
lovaný ve vozidle, odpojte ukostřovací kabel.
●Ujistěte se, že je vypnut hlavní vypí-nač na nabíjecím zařízení před zapo-
jováním nebo při odpojování kabelů
k 12V akumulátoru.
■Po dobití/opětovném připojení 12V akumulátoru
Hybridní systém nemusí jít nastartovat.
Proveďte následující postup, abyste systém inicializovali.
1 Přesuňte řadicí páku do P.
2 Otevřete a zavřete některé z dveří.
3 Znovu nastartujte hybridní systém.
●Ihned po opětovném připojení 12V
akumulátoru nemu sí být možné ode- mykání dveří použitím systému Smart
Entry & Start. V tom případě použijte
pro odemknutí/zamknutí dveří bezdrá- tové dálkové ovládání nebo mecha-
nický klíč.
●Nastartujte hybrid ní systém se spína-
čem POWER v PŘÍSLUŠENSTVÍ. Hybridní systém se nemůže nastarto-
vat s vypnutým spínačem POWER.
Při druhém pokusu však bude hybrid- ní systém fungov at normálně.
●Režim spínače POWER se zazname-
ná ve vozidle. Pokud je 12V akumulá-
tor znovu připojen, vozidlo vrátí režim spínače POWER do stavu, který byl
nastaven před odpojením 12V akumu-
látoru. Ujistěte se, že je spínač POWER vypnutý před odpojením 12V
akumulátoru. Buďte velmi opatrní při
připojování 12V akumulátoru, pokud je režim spínače POWER před odpo-
jením neznámý.
Pokud hybridní systém nenastartuje ani po několika pokuse ch výše uvedenými
metodami, kontaktu jte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis.
12V akumulátor
Umístění
VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obs ahuje kyselinu sí- rovou, která je je dovatá a způsobuje korozi, a může pro dukovat hořlavý a výbušný vodíkový plyn. Abyste snížili riziko smrti nebo vážných zranění, do- držujte při práci s 12V akumulátorem nebo v jeho blízkos ti následující po- kyny:
●Dbejte na to, abyste nezpůsobili jis-kření dotykem pólových vývodů 12V akumulátoru nářadím.
●Nekuřte a neškrtejte zápalkami v blízkosti 12V akumulátoru.
●Zabraňte tomu, aby se elektrolyt do- stal do očí, na pokožku nebo na oděv.
●Nikdy nevdechujte nebo nepolykejte elektrolyt.
●Při práci v blízkosti 12V akumulátoru používejte ochranné brýle.
●Zabraňte tomu, aby se děti dostaly do blízkosti 12 V akumulátoru.
