441
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru

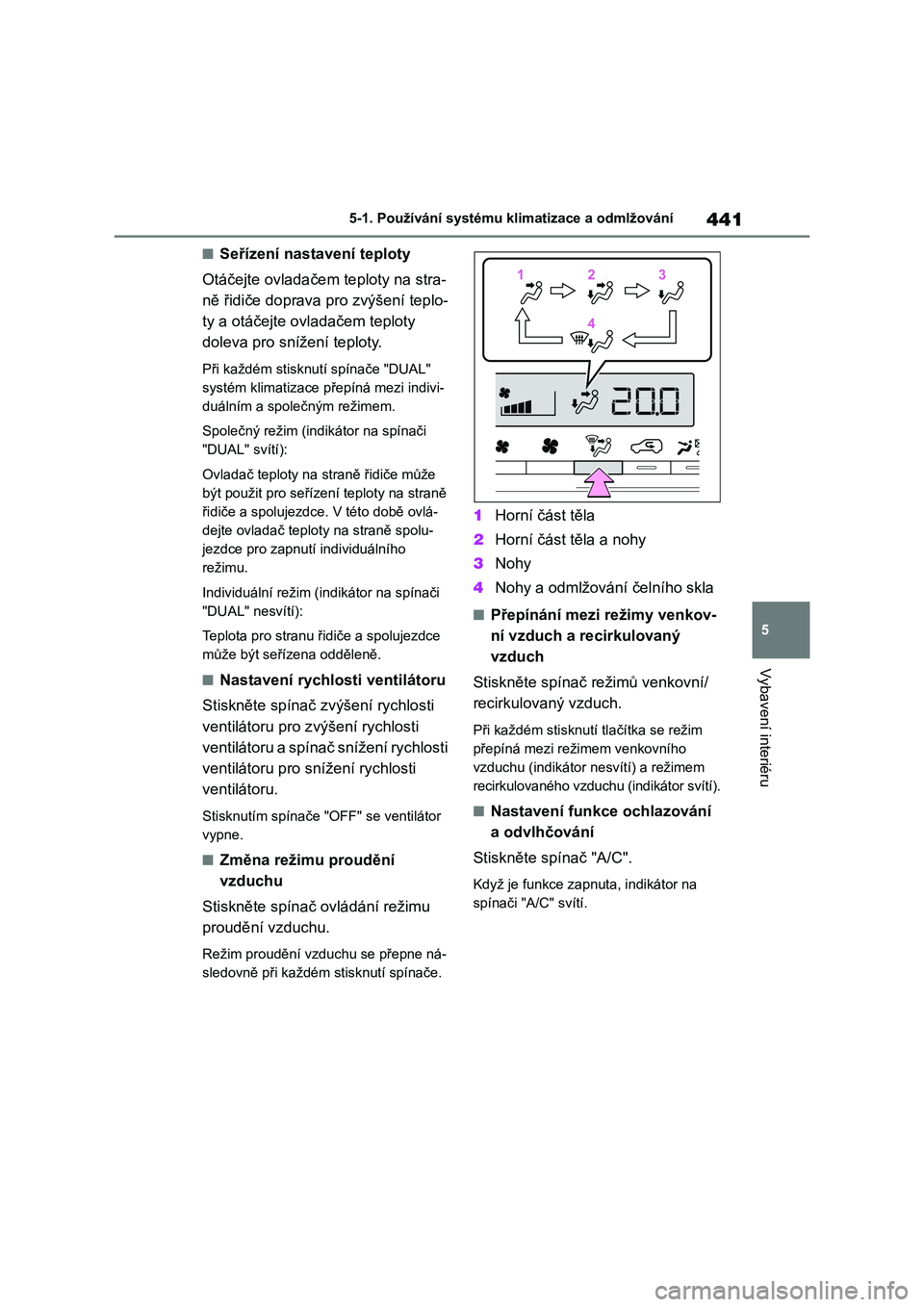

■Seřízení nastavení teploty
Otáčejte ovladačem teploty na stra-
ně řidiče doprava pro zvýšení teplo-
ty a otáčejte ovladačem teploty
doleva pro snížení teploty.
Při každém stisknutí spínače "DUAL"
systém klimatizace pře píná mezi indivi-
duálním a společným režimem.
Společný režim (indikátor na spínači
"DUAL" svítí):
Ovladač teploty na straně řidiče může
být použit pro seřízení teploty na straně
řidiče a spolujezdce. V této době ovlá-
dejte ovladač teplo ty na straně spolu-
jezdce pro zapnutí individuálního
režimu.
Individuální režim (indikátor na spínači
"DUAL" nesvítí):
Teplota pro stranu ři diče a spolujezdce
může být seřízena odděleně.
■Nastavení rychlosti ventilátoru
Stiskněte spínač zvýšení rychlosti
ventilátoru pro z výšení rychlosti
v e n t i l á t o r u a s p í n a č snížení rychlosti
ventilátoru pro snížení rychlosti
ventilátoru.
Stisknutím spínače " OFF" se ventilátor
vypne.
■Změna režimu proudění
vzduchu
Stiskněte spínač ovládání režimu
proudění vzduchu.
Režim proudění vzduchu se přepne ná-
sledovně při každém stisknutí spínače.
1 Horní část těla
2 Horní část těla a nohy
3 Nohy
4 Nohy a odmlžování čelního skla
■Přepínání mezi režimy venkov-
ní vzduch a recirkulovaný
vzduch
Stiskněte spínač režimů venkovní/
recirkulovaný vzduch.
Při každém stisknutí tlačítka se režim
přepíná mezi režimem venkovního
vzduchu (indikátor nesvítí) a režimem
recirkulovaného vzduchu (indikátor svítí).
■Nastavení funkce ochlazování
a odvlhčování
Stiskněte spínač "A/C".
Když je funkce zapnuta, indikátor na
spínači "A/C" svítí.
112233
44

4425-1. Používání systému klimatizace a odmlžování

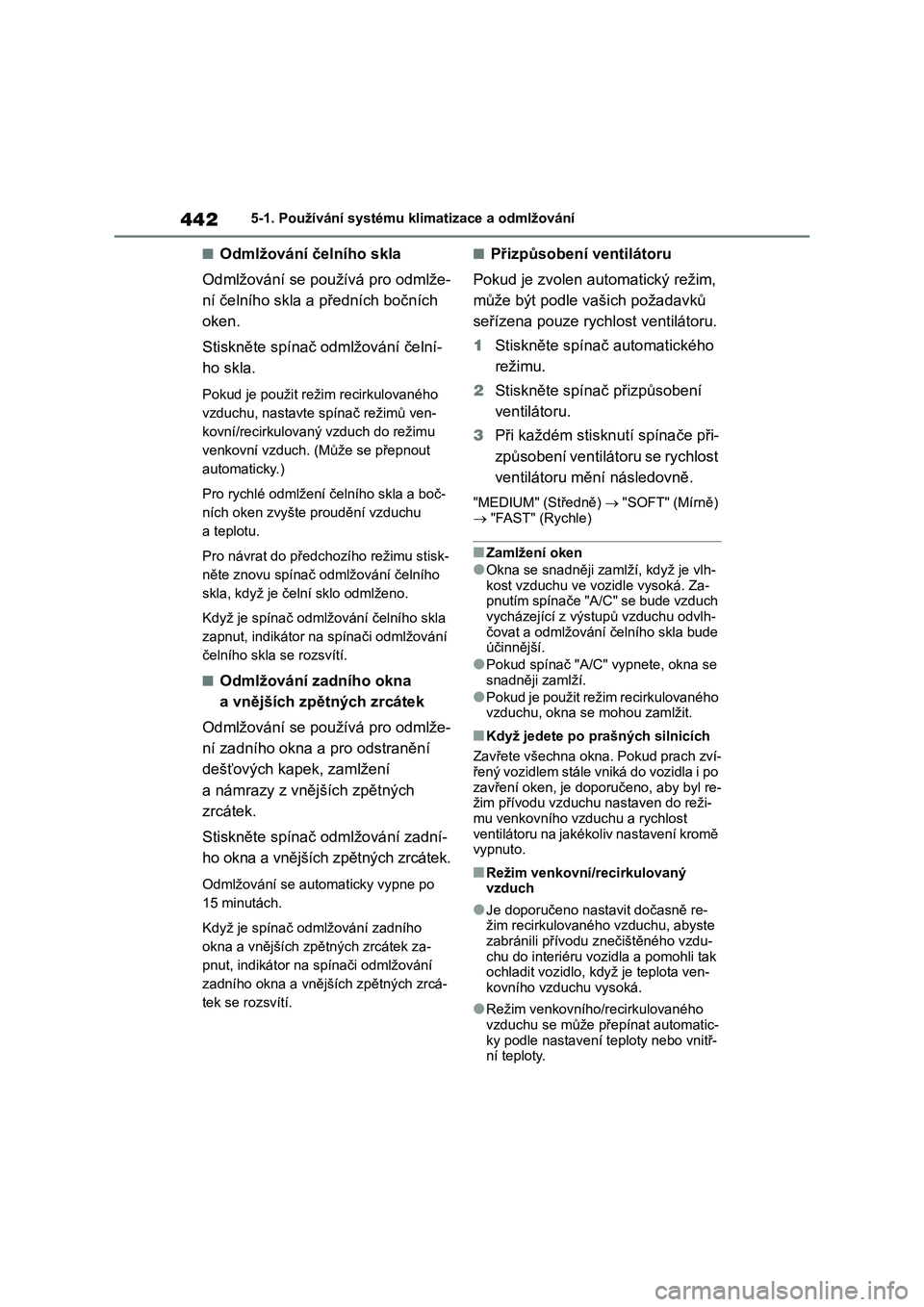

■Odmlžování čelního skla
Odmlžování se používá pro odmlže-
ní čelního skla a předních bočních
oken.
Stiskněte spínač odmlžování čelní-
ho skla.
Pokud je použit režim recirkulovaného
vzduchu, nastavte spínač režimů ven-
kovní/recirkulovaný vzduch do režimu
venkovní vzduch. (Může se přepnout
automaticky.)
Pro rychlé odmlžení čelního skla a boč-
ních oken zvyšte proudění vzduchu
a teplotu.
Pro návrat do předchozího režimu stisk-
něte znovu spínač odmlžování čelního
skla, když je čelní sklo odmlženo.
Když je spínač odmlžování čelního skla
zapnut, indikátor na spínači odmlžování
čelního skla se rozsvítí.
■Odmlžování zadního okna
a vnějších zpětných zrcátek
Odmlžování se používá pro odmlže-
ní zadního okna a pro odstranění
dešťových kapek, zamlžení
a námrazy z vnějších zpětných
zrcátek.
Stiskněte spínač o dmlžování zadní-
ho okna a vnějších z pětných zrcátek.
Odmlžování se automaticky vypne po
15 minutách.
Když je spínač odmlžování zadního
okna a vnějších zpětných zrcátek za-
pnut, indikátor na spínači odmlžování
zadního okna a vnějších zpětných zrcá-
tek se rozsvítí.
■Přizpůsobení ventilátoru
Pokud je zvolen aut omatický režim,
může být podle vašich požadavků
seřízena pou ze rychlost ventilátoru.
1 Stiskněte spínač automatického
režimu.
2 Stiskněte spínač přizpůsobení
ventilátoru.
3 Při každém stisknutí spínače při-
způsobení ventilátoru se rychlost
ventilátoru mění následovně.
"MEDIUM" (Středně)  "SOFT" (Mírně)
 "FAST" (Rychle)
■Zamlžení oken
●Okna se snadněji zamlží, když je vlh-
kost vzduchu ve vozidle vysoká. Za- pnutím spínače "A/C" se bude vzduch
vycházející z výstupů vzduchu odvlh-
čovat a odmlžování čelního skla bude účinnější.
●Pokud spínač "A/C" vypnete, okna se snadněji zamlží.
●Pokud je použit režim recirkulovaného vzduchu, okna se mohou zamlžit.
■Když jedete po prašných silnicích
Zavřete všechna okna. Pokud prach zví-
řený vozidlem stále vniká do vozidla i po
zavření oken, je doporučeno, aby byl re- žim přívodu vzduchu nastaven do reži-
mu venkovního vzduchu a rychlost
ventilátoru na jakékoliv nastavení kromě vypnuto.
■Režim venkovní/recirkulovaný
vzduch
●Je doporučeno nastavit dočasně re-
žim recirkulovaného vzduchu, abyste
zabránili přívodu z nečištěného vzdu- chu do interiéru vo zidla a pomohli tak
ochladit vozidlo, když je teplota ven-
kovního vzduchu vysoká.
●Režim venkovního/recirkulovaného
vzduchu se může přepínat automatic- ky podle nastavení teploty nebo vnitř-
ní teploty.

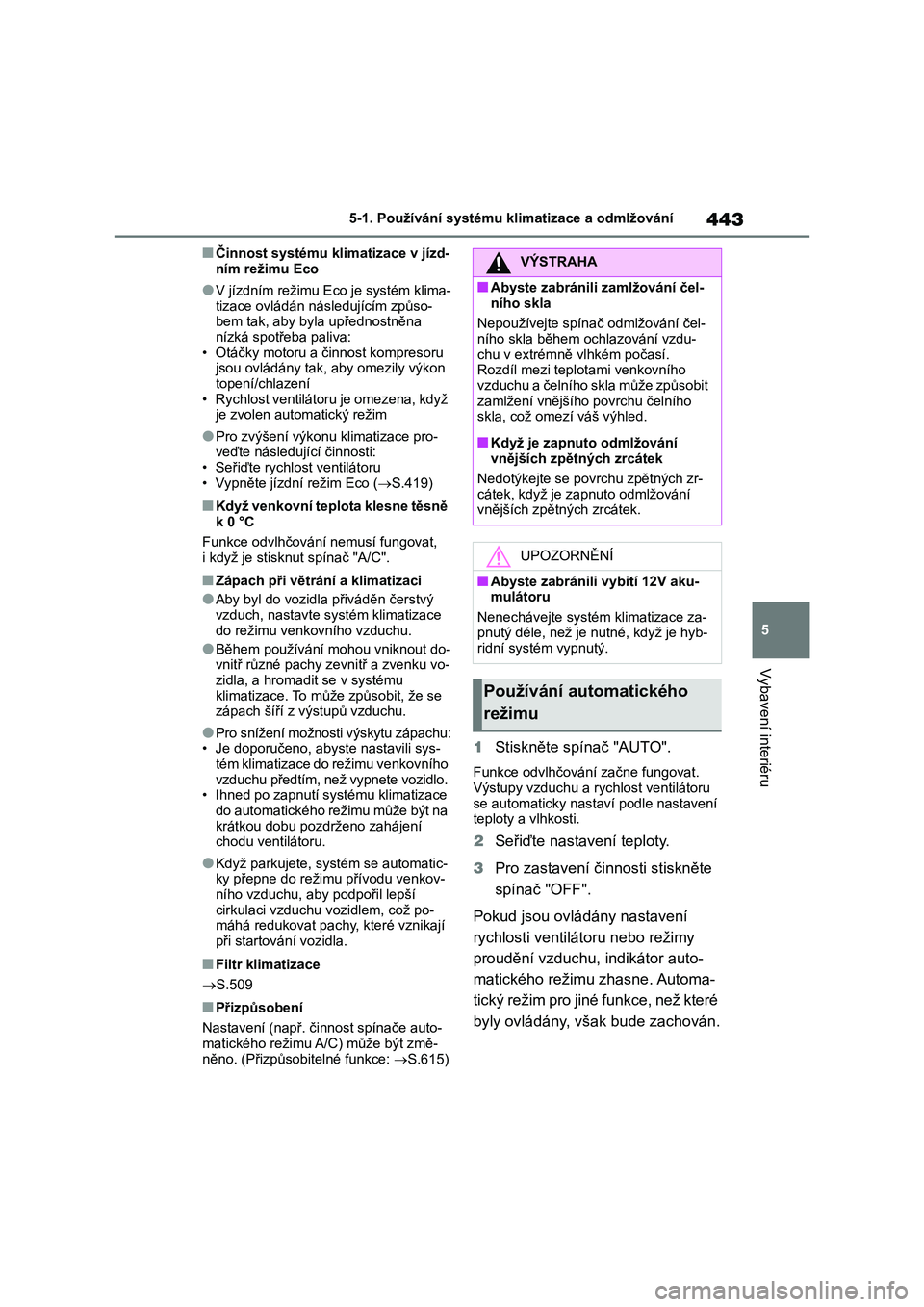

443
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru
■Činnost systému klimatizace v jízd-
ním režimu Eco
●V jízdním režimu E co je systém klima-
tizace ovládán následujícím způso- bem tak, aby byla upřednostněna
nízká spotřeba paliva:
• Otáčky motoru a činnost kompresoru jsou ovládány tak, aby omezily výkon
topení/chlazení
• Rychlost ventilátoru je omezena, když je zvolen autom atický režim
●Pro zvýšení výkonu klimatizace pro- veďte následující činnosti:
• Seřiďte rychlost ventilátoru
• Vypněte jízdní režim Eco ( S.419)
■Když venkovní teplota klesne těsně k 0 °C
Funkce odvlhčování nemusí fungovat,
i když je stisk nut spínač "A/C".
■Zápach při větrání a klimatizaci
●Aby byl do vozidla přiváděn čerstvý vzduch, nastavte systém klimatizace
do režimu venkovního vzduchu.
●Během používání mohou vniknout do-
vnitř různé pachy ze vnitř a zvenku vo- zidla, a hromadit se v systému
klimatizace. To může způsobit, že se
zápach šíří z výstupů vzduchu.
●Pro snížení možnost i výskytu zápachu:
• Je doporučeno, a byste nastavili sys- tém klimatizace do režimu venkovního
vzduchu předtím, než vypnete vozidlo.
• Ihned po zapnutí systému klimatizace do automatického režimu může být na
krátkou dobu pozdr ženo zahájení
chodu ventilátoru.
●Když parkujete, syst ém se automatic-
ky přepne do režimu přívodu venkov- ního vzduchu, aby podpořil lepší
cirkulaci vzduchu vozidlem, což po-
máhá redukovat pachy, které vznikají
při startování vozidla.
■Filtr klimatizace
 S.509
■Přizpůsobení
Nastavení (např. činnost spínače auto-
matického režimu A/C) může být změ- něno. (Přizpůsobitelné funkce: S.615)
1Stiskněte spínač "AUTO".
Funkce odvlhčování začne fungovat. Výstupy vzduchu a r ychlost ventilátoru
se automaticky nasta ví podle nastavení
teploty a vlhkosti.
2 Seřiďte nastavení teploty.
3 Pro zastavení činnosti stiskněte
spínač "OFF".
Pokud jsou ovládány nastavení
rychlosti ventiláto ru nebo režimy
proudění vzduchu, indikátor auto-
matického režimu zhasne. Automa-
tický režim pro jiné funkce, než které
byly ovládány, však bude zachován.
VÝSTRAHA
■Abyste zabránili zamlžování čel-
ního skla
Nepoužívejte spínač odmlžování čel- ního skla během ochlazování vzdu-
chu v extrémně vlhkém počasí.
Rozdíl mezi teplotami venkovního vzduchu a čelního skla může způsobit
zamlžení vnější ho povrchu čelního
skla, což omezí váš výhled.
■Když je zapnuto odmlžování
vnějších zpětných zrcátek
Nedotýkejte se povrc hu zpětných zr- cátek, když je zapnuto odmlžování
vnějších zpětných zrcátek.
UPOZORNĚNÍ
■Abyste zabránili vybití 12V aku-
mulátoru
Nenechávejte systém klimatizace za- pnutý déle, než je nutné, když je hyb-
ridní systém vypnutý.
Používání automatického
režimu

4445-1. Používání systému klimatizace a odmlžování

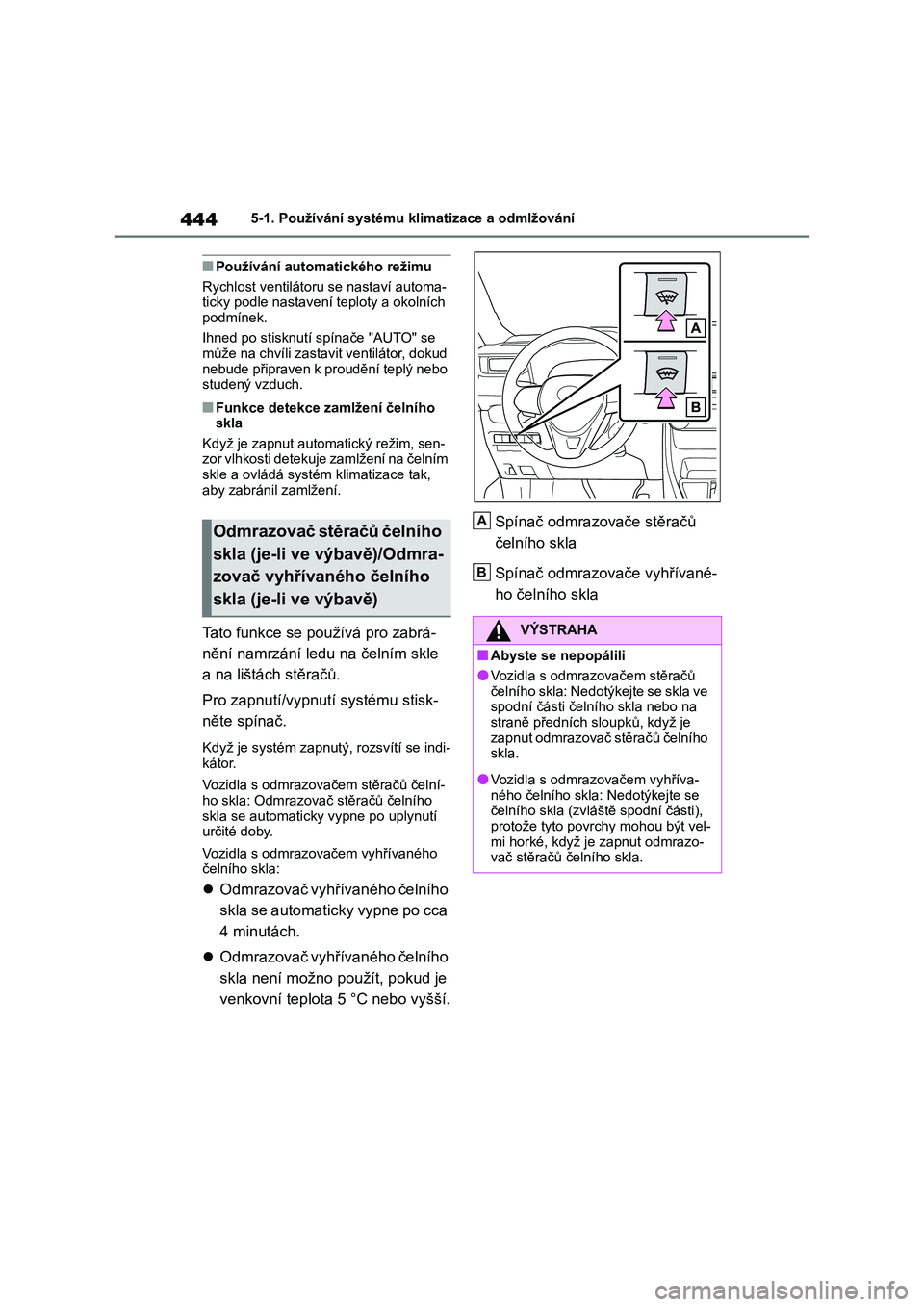

■Používání automatického režimu
Rychlost ventilátoru se nastaví automa-
ticky podle nastavení t eploty a okolních
podmínek.
Ihned po stisknutí spínače "AUTO" se
může na chvíli zastavit ventilátor, dokud
nebude připraven k proudění teplý nebo studený vzduch.
■Funkce detekce za mlžení čelního
skla
Když je zapnut aut omatický režim, sen- zor vlhkosti detekuje zamlžení na čelním
skle a ovládá systém klimatizace tak,
aby zabránil zamlžení.
Tato funkce se používá pro zabrá-
nění namrzání ledu na čelním skle
a na lištách stěračů.
Pro zapnutí/vypnutí systému stisk-
něte spínač.
Když je systém zapnutý, rozsvítí se indi-
kátor.
Vozidla s odmrazova čem stěračů čelní- ho skla: Odmrazovač stěračů čelního
skla se automaticky vypne po uplynutí
určité doby.
Vozidla s odmrazovačem vyhřívaného
čelního skla:
 Odmrazovač vyhřívaného čelního
skla se automaticky vypne po cca
4 minutách.
 Odmrazovač vyhřívaného čelního
skla není možno p oužít, pokud je
venkovní teplota 5 °C nebo vyšší.
Spínač odmrazovače stěračů
čelního skla
Spínač odmrazovače vyhřívané-
ho čelního skla
Odmrazovač stěračů čelního
skla (je-li ve výbavě)/Odmra-
zovač vyhřívaného čelního
skla (je-li ve výbavě)
VÝSTRAHA
■Abyste se nepopálili
●Vozidla s odmrazovačem stěračů
čelního skla: Nedotýkejte se skla ve spodní části čelního skla nebo na
straně předních s loupků, když je
zapnut odmrazovač stěračů čelního skla.
●Vozidla s odmrazovačem vyhříva-ného čelního skla: Nedotýkejte se
čelního skla (zvláště spodní části),
protože tyto povrchy mohou být vel- mi horké, když je zapnut odmrazo-
vač stěračů čelního skla.
A
B

445
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru

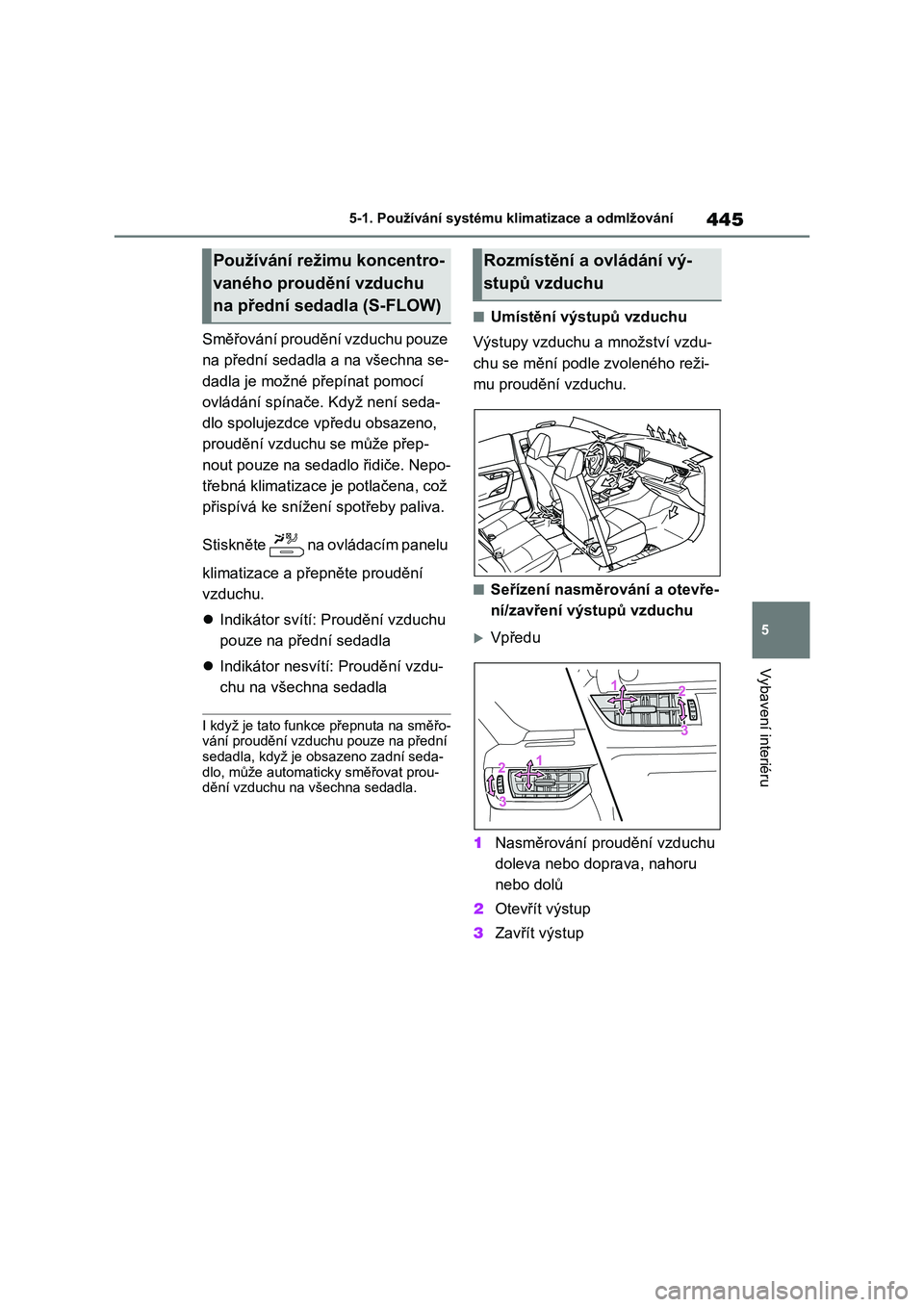

Směřování proudění vzduchu pouze
na přední sedadla a na všechna se-
dadla je možné přepínat pomocí
ovládání spínače. Když není seda-
dlo spolujezdce vp ředu obsazeno,
proudění vzduchu se může přep-
nout pouze na sedadlo řidiče. Nepo-
třebná klimatizace je potlačena, což
přispívá ke snížení spotřeby paliva.
Stiskněte na ovládacím panelu
klimatizace a přepněte proudění
vzduchu.
 Indikátor svítí: Proudění vzduchu
pouze na přední sedadla
 Indikátor nesvítí: Proudění vzdu-
chu na všechna sedadla
I když je tato funkce přepnuta na směřo- vání proudění vzduchu pouze na přední
sedadla, když je obsazeno zadní seda-
dlo, může automati cky směřovat prou- dění vzduchu na všechna sedadla.
■Umístění výstupů vzduchu
Výstupy vzduchu a množství vzdu-
chu se mění podle zvoleného reži-
mu proudění vzduchu.
■Seřízení nasměro vání a otevře-
ní/zavření výstupů vzduchu
Vpředu
1 Nasměrování proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů
2 Otevřít výstup
3 Zavřít výstup
Používání režimu koncentro-
vaného proudění vzduchu
na přední sedadla (S-FLOW)
Rozmístění a ovládání vý-
stupů vzduchu

4465-1. Používání systému klimatizace a odmlžování

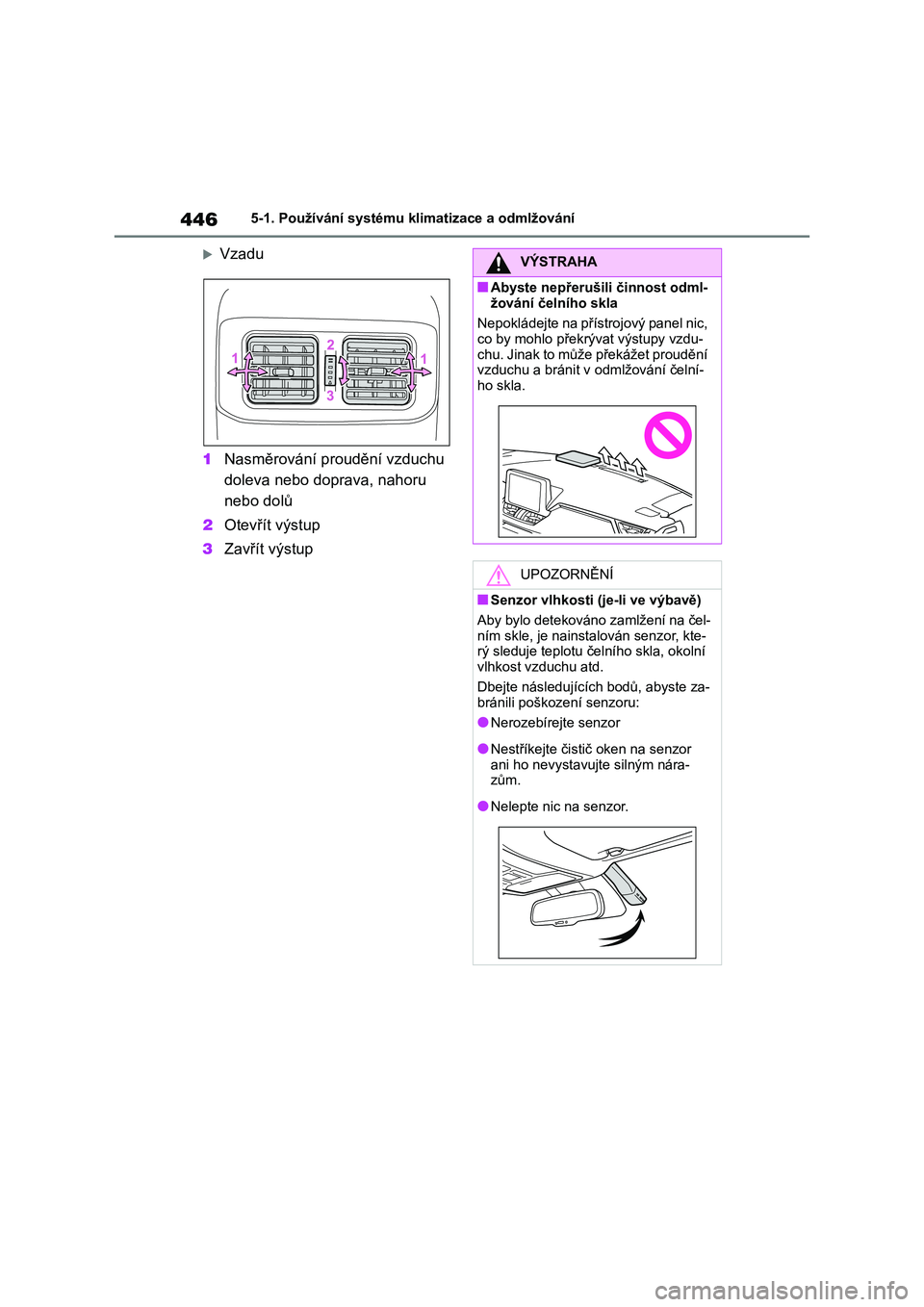

Vzadu
1 Nasměrování proudění vzduchu
doleva nebo doprava, nahoru
nebo dolů
2 Otevřít výstup
3 Zavřít výstup
VÝSTRAHA
■Abyste nepřerušili činnost odml-
žování čelního skla
Nepokládejte na přístrojový panel nic, co by mohlo překrývat výstupy vzdu-
chu. Jinak to může překážet proudění
vzduchu a bránit v odmlžování čelní- ho skla.
UPOZORNĚNÍ
■Senzor vlhkosti (je-li ve výbavě)
Aby bylo detekováno zamlžení na čel- ním skle, je nainstalován senzor, kte-
rý sleduje teplotu čelního skla, okolní
vlhkost vzduchu atd.
Dbejte následujících bodů, abyste za-
bránili poškození senzoru:
●Nerozebírejte senzor
●Nestříkejte čistič oken na senzor
ani ho nevystavujte silným nára-
zům.
●Nelepte nic na senzor.

447
5
5-1. Používání systému kl imatizace a odmlžování
Vybavení interiéru

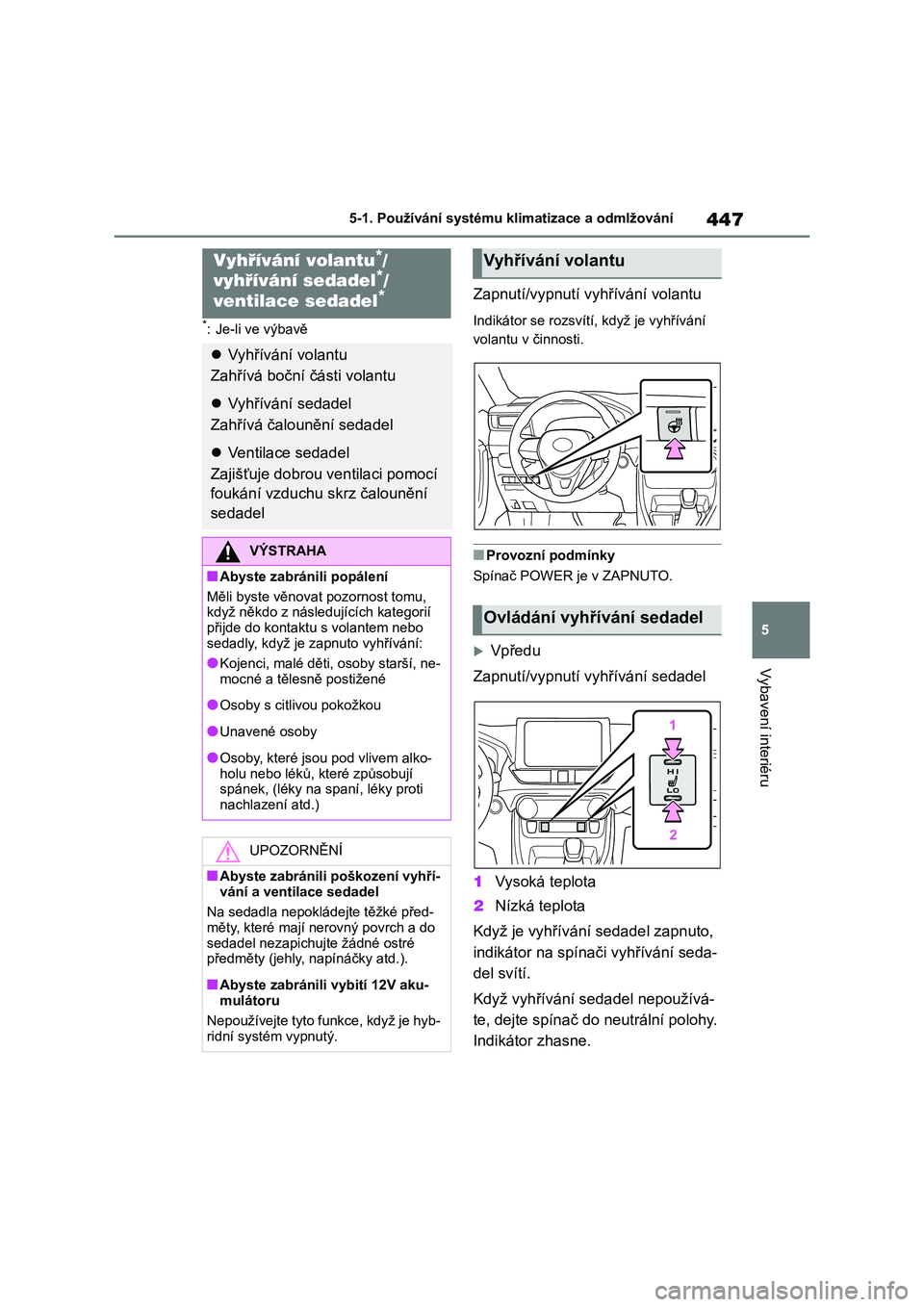

*: Je-li ve výbavě
Zapnutí/vypnutí vyhřívání volantu
Indikátor se rozsvítí, když je vyhřívání
volantu v činnosti.
■Provozní podmínky
Spínač POWER je v ZAPNUTO.
Vpředu
Zapnutí/vypnutí vyhřívání sedadel
1 Vysoká teplota
2 Nízká teplota
Když je vyhřívání sedadel zapnuto,
indikátor na spínači vyhřívání seda-
del svítí.
Když vyhřívání sedadel nepoužívá-
te, dejte spínač do n eutrální polohy.
Indikátor zhasne.
Vyhřívání volantu*/
vyhřívání sedadel*/
ventilace sedadel*
 Vyhřívání volantu
Zahřívá boční části volantu
 Vyhřívání sedadel
Zahřívá čalounění sedadel
 Ventilace sedadel
Zajišťuje dobrou v entilaci pomocí
foukání vzduchu skrz čalounění
sedadel
VÝSTRAHA
■Abyste zabránili popálení
Měli byste věnovat pozornost tomu,
když někdo z následujících kategorií
přijde do kontaktu s volantem nebo sedadly, když je z apnuto vyhřívání:
●Kojenci, malé děti, osoby starší, ne-
mocné a tělesně postižené
●Osoby s citlivou pokožkou
●Unavené osoby
●Osoby, které jsou pod vlivem alko- holu nebo léků, které způsobují
spánek, (léky na spaní, léky proti
nachlazení atd.)
UPOZORNĚNÍ
■Abyste zabránili poškození vyhří-
vání a ventilace sedadel
Na sedadla nepokládejte těžké před- měty, které mají nerovný povrch a do
sedadel nezapichu jte žádné ostré
předměty (jehly, napínáčky atd.).
■Abyste zabránili vybití 12V aku-
mulátoru
Nepoužívejte tyto funkce, když je hyb-
ridní systém vypnutý.
Vyhřívání volantu
Ovládání vyhřívání sedadel

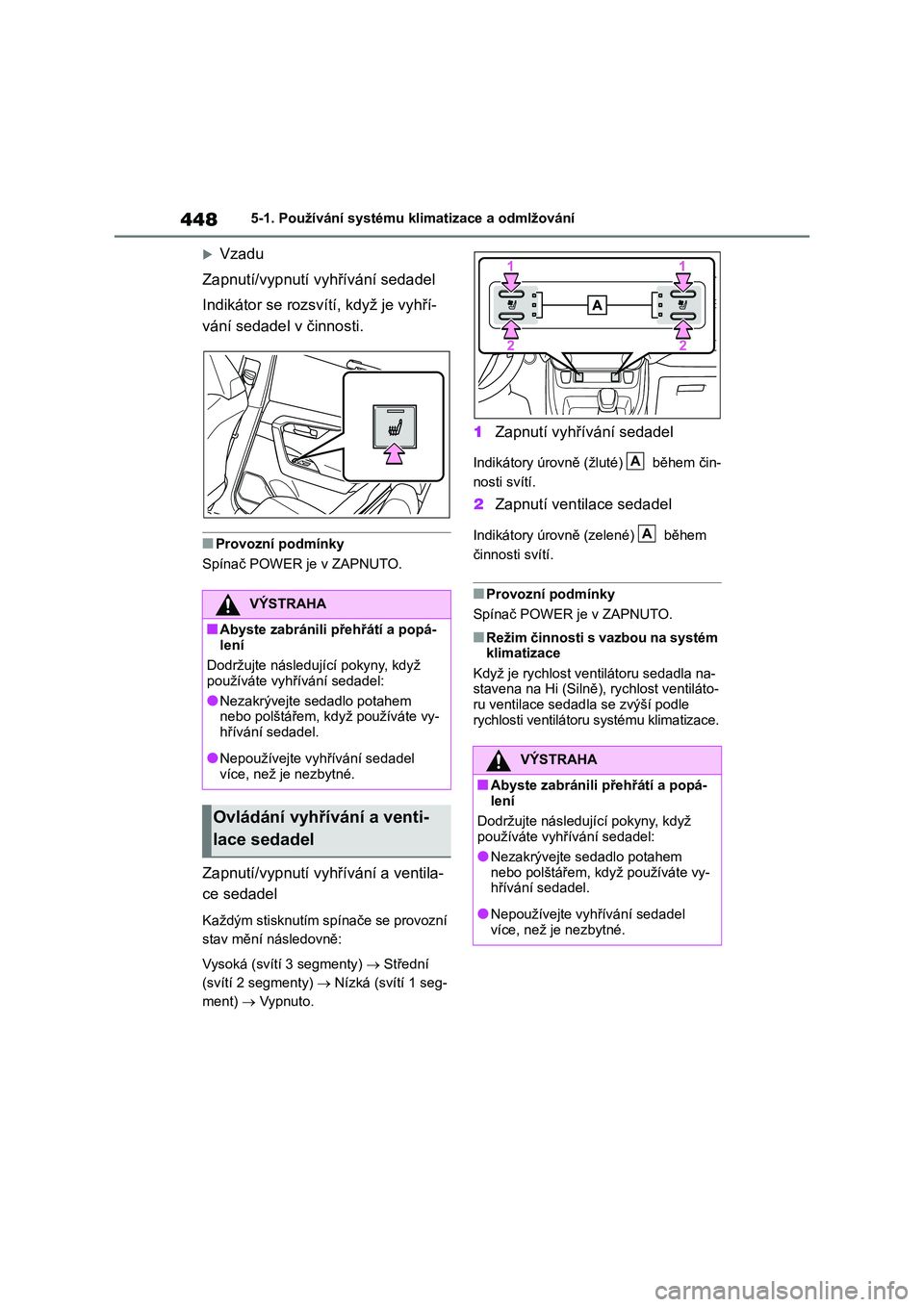

4485-1. Používání systému klimatizace a odmlžování
Vzadu
Zapnutí/vypnutí vyhřívání sedadel
Indikátor se rozsvítí, když je vyhří-
vání sedadel v činnosti.
■Provozní podmínky
Spínač POWER je v ZAPNUTO.
Zapnutí/vypnutí vyhřívání a ventila-
ce sedadel
Každým stisknutím sp ínače se provozní
stav mění následovně:
Vysoká (svítí 3 segmenty)  Střední
(svítí 2 segmenty)  Nízká (svítí 1 seg-
ment)  Vypnuto.
1Zapnutí vyhřívání sedadel
Indikátory úrovně (žluté) během čin-
nosti svítí.
2 Zapnutí ventilace sedadel
Indikátory úrovně (zelené) během
činnosti svítí.
■Provozní podmínky
Spínač POWER je v ZAPNUTO.
■Režim činnosti s vazbou na systém
klimatizace
Když je rychlost ventilátoru sedadla na- stavena na Hi (Silně), r ychlost ventiláto-
ru ventilace sedad la se zvýší podle
rychlosti ventilátoru systému klimatizace.
VÝSTRAHA
■Abyste zabránili přehřátí a popá-
lení
Dodržujte následující pokyny, když
používáte vyhřívání sedadel:
●Nezakrývejte sedadlo potahem nebo polštářem, když používáte vy-
hřívání sedadel.
●Nepoužívejte vyhřívání sedadel
více, než je nezbytné.
Ovládání vyhřívání a venti-
lace sedadel
VÝSTRAHA
■Abyste zabránili přehřátí a popá-
lení
Dodržujte následující pokyny, když používáte vyhřívání sedadel:
●Nezakrývejte sedadlo potahem
nebo polštářem, když používáte vy- hřívání sedadel.
●Nepoužívejte vyhřívání sedadel
více, než je nezbytné.
A
A

449
5
5-2. Používání osv ětlení interiéru
Vybavení interiéru

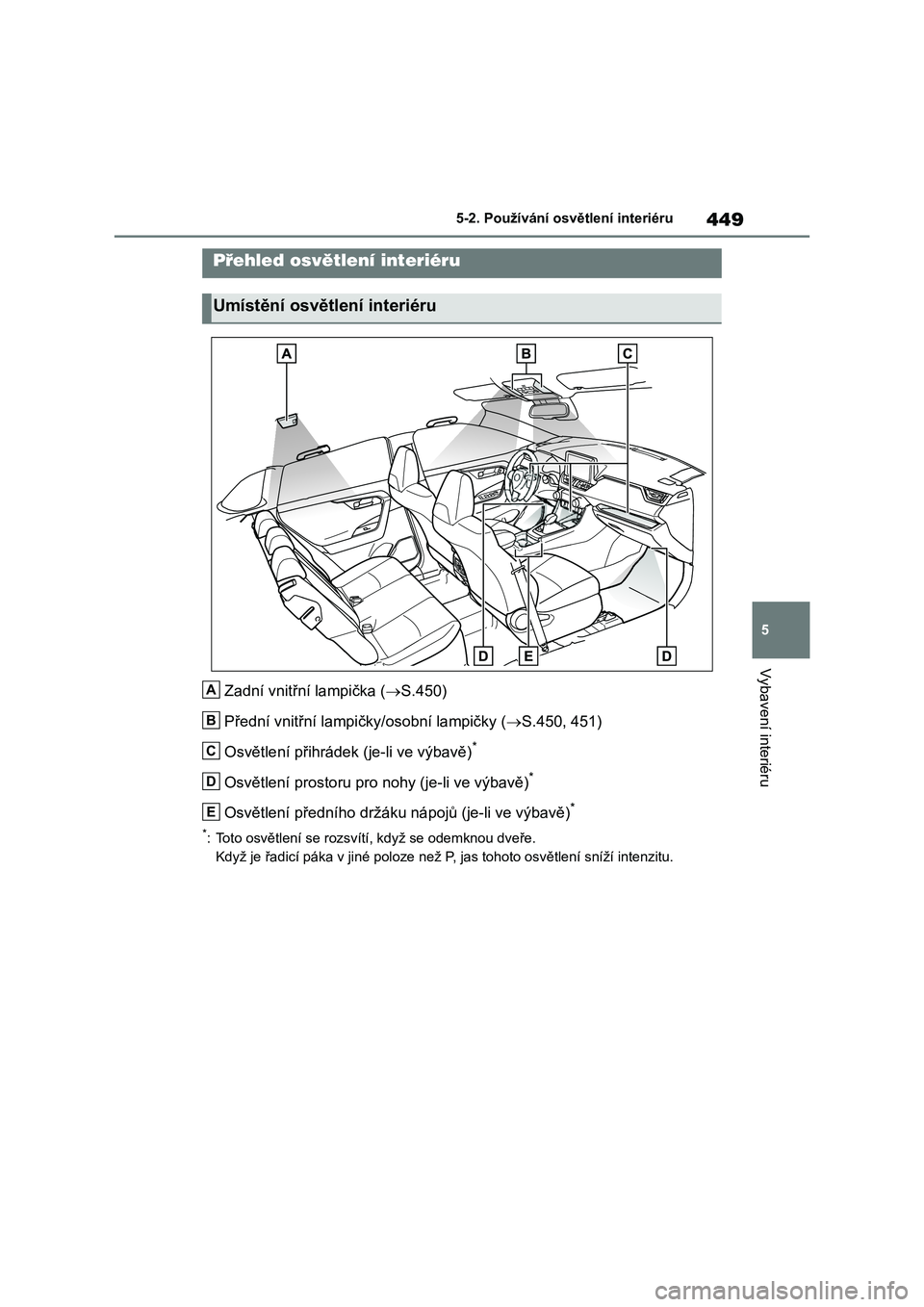

5-2.Používání osvětlení interiéru
Zadní vnitřní lampička (S.450)
Přední vnitřní lampičky/osobní lampičky ( S.450, 451)
Osvětlení přihrádek (je-li ve výbavě)*
Osvětlení prosto ru pro nohy (je-li ve výbavě)*
Osvětlení předního držáku nápojů (je-li ve výbavě)*
*: Toto osvětlení se rozsvítí, když se odemknou dveře.
Když je řadicí páka v jiné poloze než P, jas tohoto osvětlení sníží intenzitu.
Přehled osvětlení interiéru
Umístění osvětlení interiéru
A
B
C
D
E

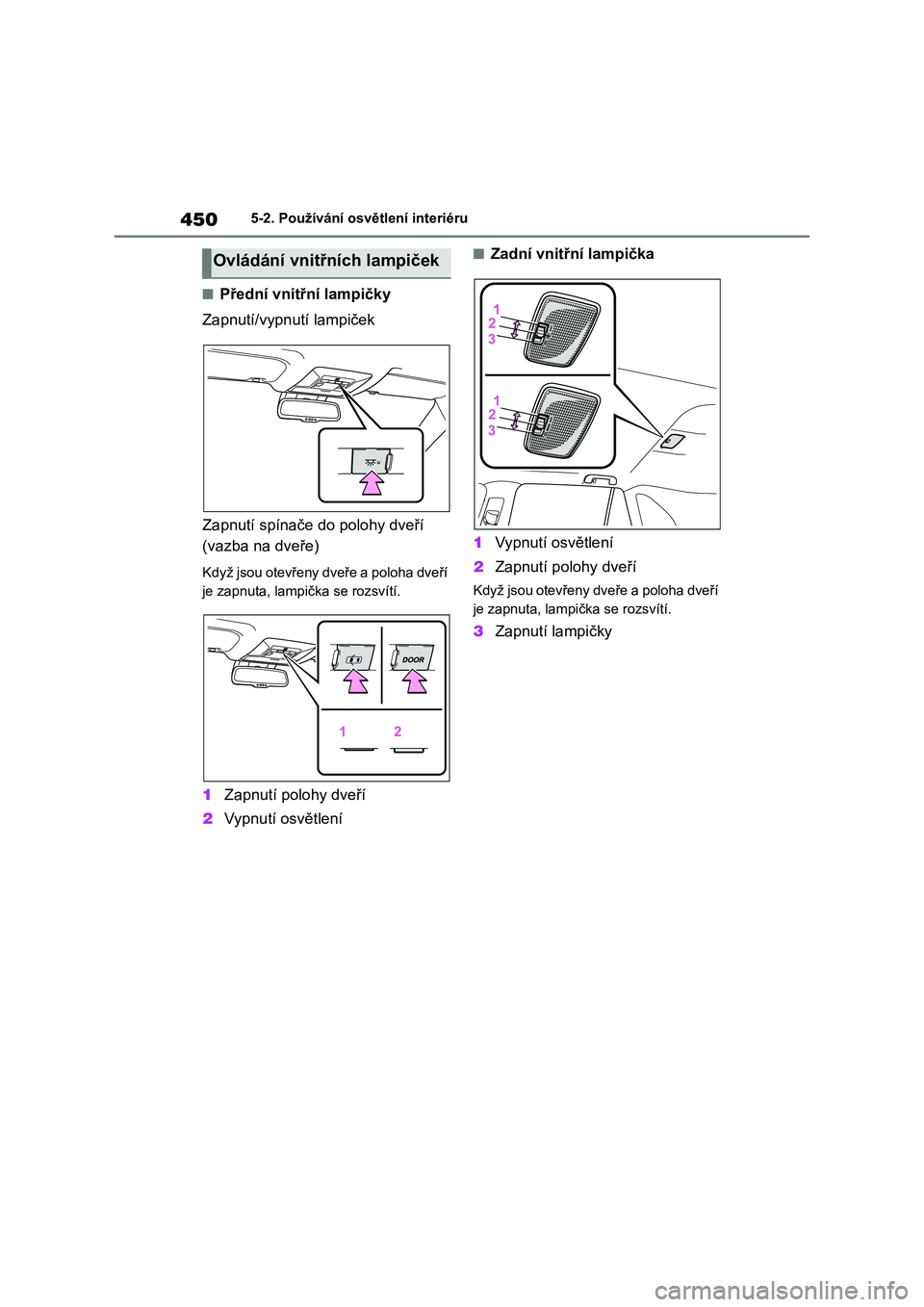

4505-2. Používání osvětlení interiéru
■Přední vnitřní lampičky
Zapnutí/vypnutí lampiček
Zapnutí spínače do polohy dveří
(vazba na dveře)
Když jsou otevřeny dveře a poloha dveří
je zapnuta, lampička se rozsvítí.
1 Zapnutí polohy dveří
2 Vypnutí osvětlení
■Zadní vnitřní lampička
1 Vypnutí osvětlení
2 Zapnutí polohy dveří
Když jsou otevřeny dveře a poloha dveří
je zapnuta, lampička se rozsvítí.
3 Zapnutí lampičky
Ovládání vnitřních lampiček
