TOYOTA RAV4 2020 Brugsanvisning (in Danish)
Manufacturer: TOYOTA, Model Year: 2020, Model line: RAV4, Model: TOYOTA RAV4 2020Pages: 722, PDF Size: 129.58 MB
Page 361 of 722

361
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Når frontkameraet genkender en
færdselstavle og/eller oplysninger
om færdselstavlen findes i navigati-
onssystemet, vises en færdsel-
stavle på multi-informationsdis-
playet.
Når informationsskærmen for
systemet til sikker og let kørsel
er valgt, kan der højst vises 3
færdselstavler. ( S. 123)
Når der vælges en anden fane
end informationsskærmen for
systemet til sikker og let kørsel,
vises følgende typer færdsel-
stavler. ( S. 123)
• Tavle med hastighedsbegrænsning
begynder/ophører
• Tavle med oplysninger relateret til hastighedsbegrænsning (motorvej,
motortrafikvej, bymæssig bebyg-
gelse, boligområde)
• Forbudstavle ophører
• Indkørsel forbudt-tavle
* (når informa-
tion er nødvendig)
• Hastighedsbegrænsning med sup- plerende tavle (kun til-/frakørsler)
*: For biler med navigationssystem Hvis der genkendes andre tavler end
tavler med hastighedsbegrænsning,
vises de overlappende under færdsels-
tavlen med den aktuelle hastighedsbe-
grænsning.
Følgende type færdselstavler, her-
under elektroniske tavler og blin-
kende tavler, genkendes.
En ikke-officiel (ikke i henhold til Wiener-
konventionen) eller en ny færdselstavle
vil muligvis ikke blive registreret.
Færdselstavler med hastigheds-
begrænsninger
Oplysninger relateret til
hastighedsgrænse
*
Visning på multi-
informationsdisplayet
Understøttede
færdselstavletyper
Hastighedsbegrænsning
begynder/Zone med maksi-
mumhastighed begynder
Hastighedsbegrænsning
ophører/Zone med maksi-
mumhastighed ophører
Motorvejstilkørsel
Motorvejsfrakørsel
OM42D20DK.book Page 361 Friday, November 27, 2020 1:56 PM

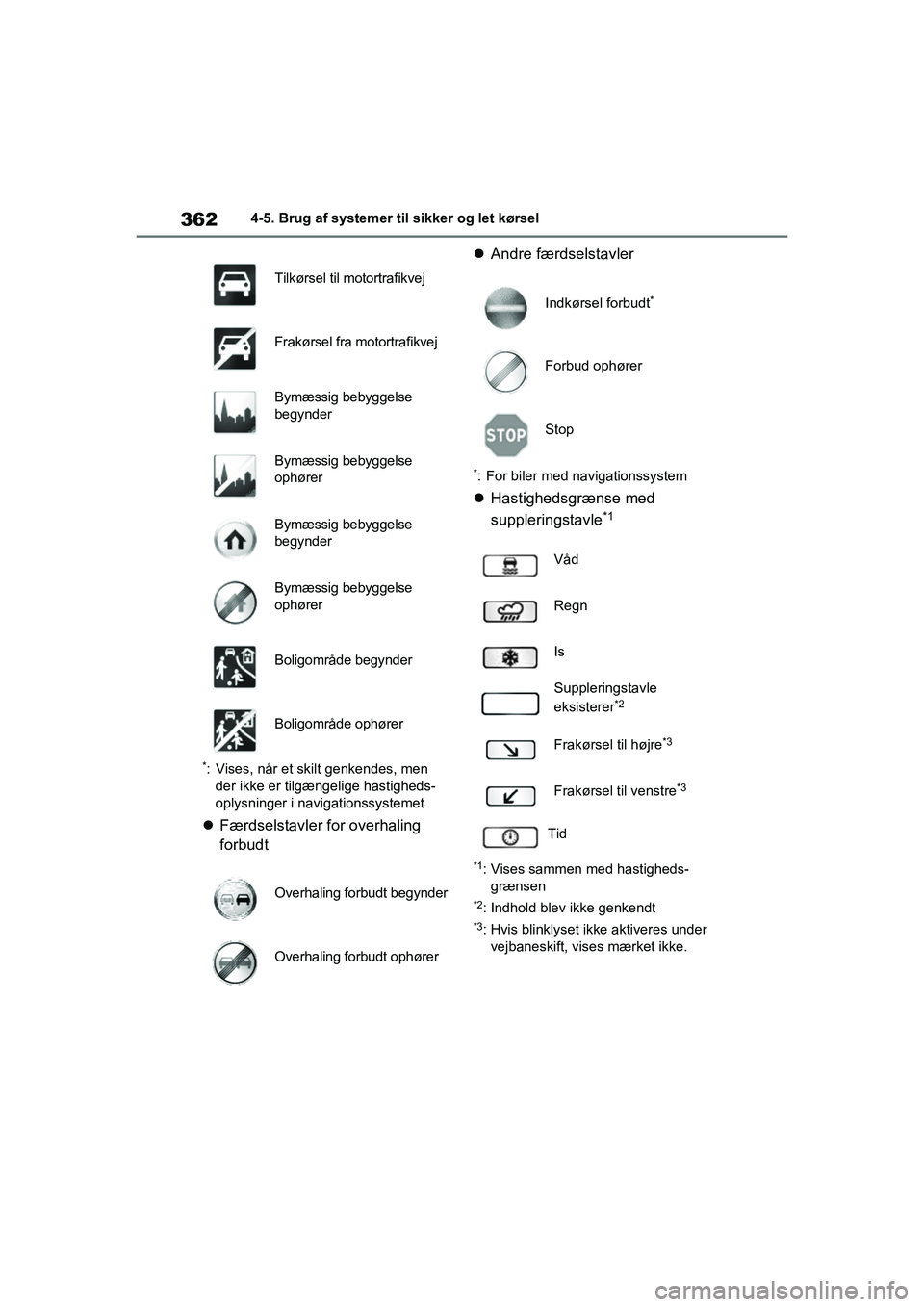

Page 362 of 722

3624-5. Brug af systemer til sikker og let kørsel
*: Vises, når et skilt genkendes, men der ikke er tilgængelige hastigheds-
oplysninger i nav igationssystemet
Færdselstavler for overhaling
forbudt
Andre færdselstavler
*: For biler med navigationssystem
Hastighedsgrænse med
suppleringstavle
*1
*1: Vises sammen med hastigheds-
grænsen
*2: Indhold blev ikke genkendt
*3: Hvis blinklyset ikke aktiveres under vejbaneskift, vises mærket ikke.
Tilkørsel til motortrafikvej
Frakørsel fra motortrafikvej
Bymæssig bebyggelse
begynder
Bymæssig bebyggelse
ophører
Bymæssig bebyggelse
begynder
Bymæssig bebyggelse
ophører
Boligområde begynder
Boligområde ophører
Overhaling forbudt begynder
Overhaling forbudt ophører
Indkørsel forbudt*
Forbud ophører
Stop
Våd
Regn
Is
Suppleringstavle
eksisterer
*2
Frakørsel til højre*3
Frakørsel til venstre*3
Tid
OM42D20DK.book Page 362 Friday, November 27, 2020 1:56 PM

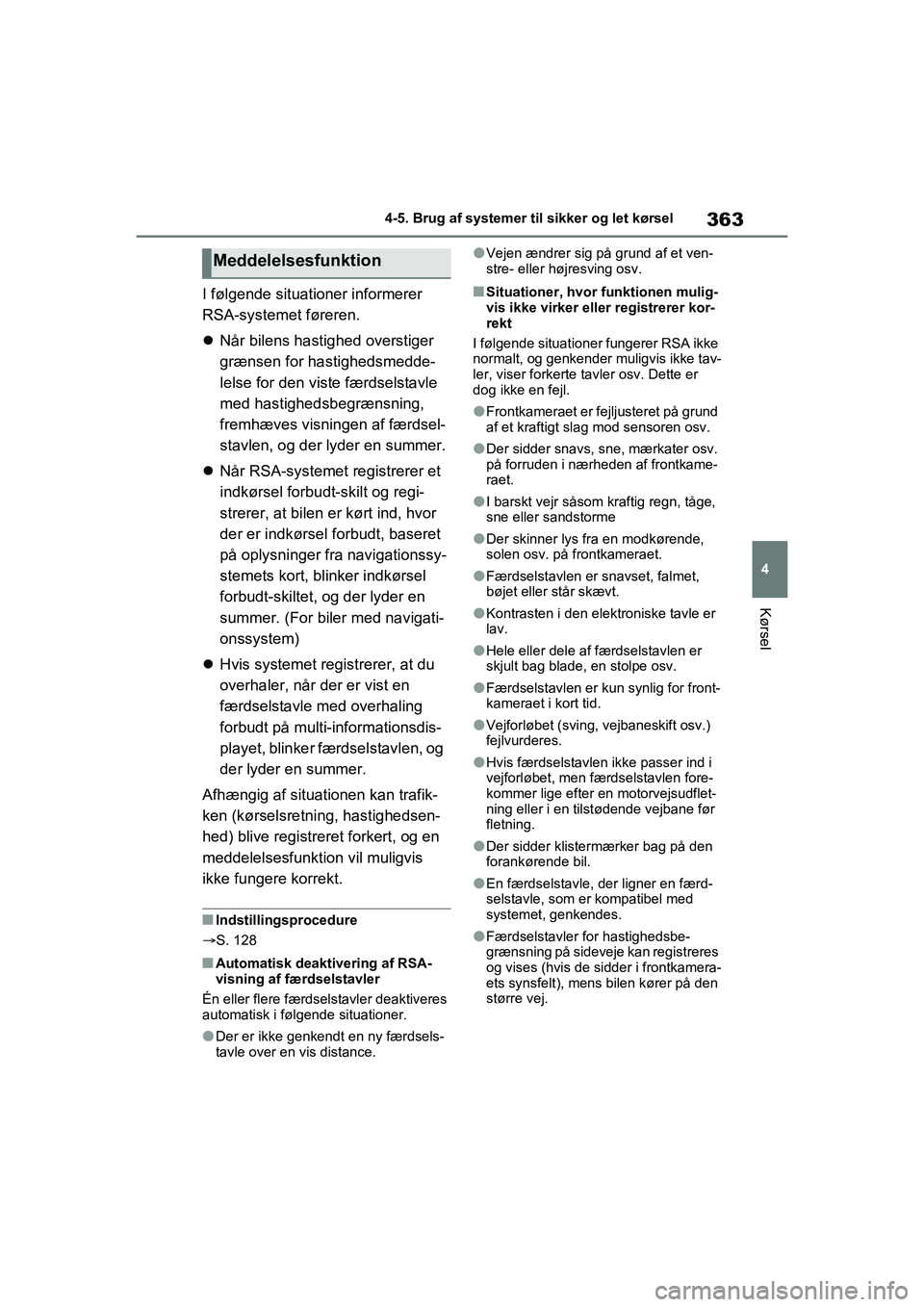

Page 363 of 722

363
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
I følgende situationer informerer
RSA-systemet føreren.
Når bilens hastighed overstiger
grænsen for hastighedsmedde-
lelse for den viste færdselstavle
med hastighedsbegrænsning,
fremhæves visningen af færdsel-
stavlen, og der lyder en summer.
Når RSA-systemet registrerer et
indkørsel forbudt-skilt og regi-
strerer, at bilen er kørt ind, hvor
der er indkørsel forbudt, baseret
på oplysninger fra navigationssy-
stemets kort, blinker indkørsel
forbudt-skiltet, og der lyder en
summer. (For biler med navigati-
onssystem)
Hvis systemet registrerer, at du
overhaler, når der er vist en
færdselstavle med overhaling
forbudt på multi-informationsdis-
playet, blinker færdselstavlen, og
der lyder en summer.
Afhængig af situationen kan trafik-
ken (kørselsretning, hastighedsen-
hed) blive registreret forkert, og en
meddelelsesfunktion vil muligvis
ikke fungere korrekt.
nIndstillingsprocedure
S. 128
nAutomatisk deaktivering af RSA-
visning af færdselstavler
Én eller flere færdselstavler deaktiveres
automatisk i følgende situationer.
lDer er ikke genkendt en ny færdsels-
tavle over en vis distance.
lVejen ændrer sig på grund af et ven-
stre- eller højresving osv.
nSituationer, hvor funktionen mulig-
vis ikke virker eller registrerer kor-
rekt
I følgende situationer fungerer RSA ikke
normalt, og genkender muligvis ikke tav-
ler, viser forkerte tavler osv. Dette er
dog ikke en fejl.
lFrontkameraet er fejljusteret på grund
af et kraftigt slag mod sensoren osv.
lDer sidder snavs, sn e, mærkater osv.
på forruden i nærheden af frontkame-
raet.
lI barskt vejr såsom kraftig regn, tåge,
sne eller sandstorme
lDer skinner lys fra en modkørende,
solen osv. på frontkameraet.
lFærdselstavlen er snavset, falmet,
bøjet eller står skævt.
lKontrasten i den elektroniske tavle er
lav.
lHele eller dele af færdselstavlen er
skjult bag blade, en stolpe osv.
lFærdselstavlen er kun synlig for front-
kameraet i kort tid.
lVejforløbet (sving, vejbaneskift osv.)
fejlvurderes.
lHvis færdselstavlen ikke passer ind i
vejforløbet, men færdselstavlen fore-
kommer lige efter en motorvejsudflet-
ning eller i en tilstødende vejbane før
fletning.
lDer sidder klistermærker bag på den
forankørende bil.
lEn færdselstavle, der ligner en færd-
selstavle, som er kompatibel med
systemet, genkendes.
lFærdselstavler for hastighedsbe-
grænsning på sideveje kan registreres
og vises (hvis de sidder i frontkamera-
ets synsfelt), mens bilen kører på den
større vej.
Meddelelsesfunktion
OM42D20DK.book Page 363 Friday, November 27, 2020 1:56 PM
Page 364 of 722

3644-5. Brug af systemer til sikker og let kørsel
lFærdselstavler med hastighedsbe-
grænsning for udkørsler fra rundkørs-
ler kan registreres og vises (hvis de
sidder i frontkameraets synsfelt)
under kørsel i rundkørsler.
lBilens forende er hævet eller sænket
på grund af last.
lLysstyrken i omgivelserne er ikke til-
strækkelig eller skifter pludseligt.
lNår en færdselsta vle for lastvogne
osv. genkendes.
lBilen kører i et land med en anden tra-
fikretning.
lNavigationssystemets kortdata er for-
ældede.
lNavigationssystemet er ikke aktiveret.
lHastighedsoplysninger på instrumen-
tet og i navigation ssystemet kan være
forskellige, fordi navigationssystemet
anvender kortdata.
nVisning af færdselstavle med
hastighedsgrænse
Hvis tændingskontakten sidst blev slået
fra, mens der blev vist en hastighedsbe-
grænsningstavle på multi-informations-
displayet, vises den samme tavle igen,
når tændingskontakten sættes på ON.
nHvis "RSA Malfunction Visit Your
Dealer" vises
Der kan være fejl i systemet. Få bilen
efterset hos en autoriseret Toyota-for-
handler/-reparatør eller andre kvalifice-
rede fagfolk.
nIndividuel tilpasning
Nogle funktioner kan tilpasses individu-
elt. (Funktioner, der kan tilpasses indivi-
duelt: S. 128)
*: Hvis monteret
nInstrumentdisplay
Multi-informationsdisplay
Dynamisk fartpilot
med radar og fuldt
hastighedsområde
*
I funktionen til styring af
afstanden mellem køretøjer
øger og sænker bilen automa-
tisk hastigheden samt stopper
afhængig af den forankørende,
også selvom fø reren ikke træ-
der på speederen. I funktionen
for konstant hastighed kører
bilen med en fast hastighed.
Brug den dynamiske fartpilot
med radar og fuldt hastigheds-
område på motorvej og motor-
trafikvej.
Overvågningsfunktion for
afstand mellem køretøjer
( S. 367)
Funktion for konstant hastig-
hed ( S. 372)
Systemets dele
A
OM42D20DK.book Page 364 Friday, November 27, 2020 1:56 PM

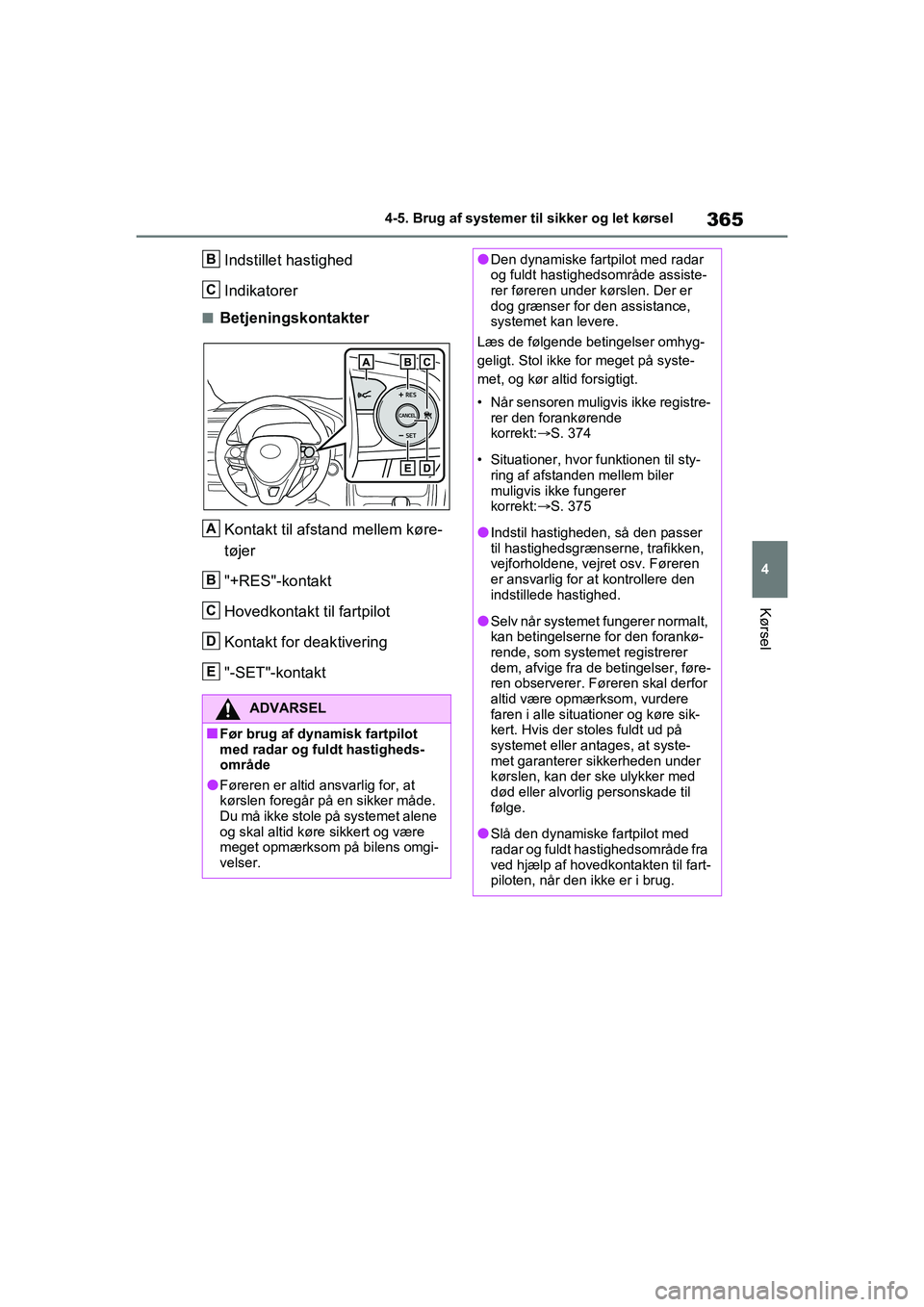

Page 365 of 722

365
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Indstillet hastighed
Indikatorer
nBetjeningskontakter
Kontakt til afstand mellem køre-
tøjer
"+RES"-kontakt
Hovedkontakt til fartpilot
Kontakt for deaktivering
"-SET"-kontakt
ADVARSEL
nFør brug af dynamisk fartpilot
med radar og fuldt hastigheds-
område
lFøreren er altid ansvarlig for, at
kørslen foregår på en sikker måde.
Du må ikke stole på systemet alene
og skal altid køre sikkert og være
meget opmærksom på bilens omgi-
velser.
B
C
A
B
C
D
E
lDen dynamiske fartpilot med radar
og fuldt hastighedsområde assiste-
rer føreren under kørslen. Der er
dog grænser for den assistance,
systemet kan levere.
Læs de følgende betingelser omhyg-
geligt. Stol ikke for meget på syste-
met, og kør altid forsigtigt.
• Når sensoren muligvis ikke registre- rer den forankørende
korrekt: S. 374
• Situationer, hvor funktionen til sty- ring af afstanden mellem biler
muligvis ikke fungerer
korrekt: S. 375
lIndstil hastigheden, så den passer
til hastighedsgrænserne, trafikken,
vejforholdene, vejret osv. Føreren
er ansvarlig for at kontrollere den
indstillede hastighed.
lSelv når systemet fungerer normalt,
kan betingelserne for den forankø-
rende, som systemet registrerer
dem, afvige fra de betingelser, føre-
ren observerer. Føreren skal derfor
altid være opmærksom, vurdere
faren i alle situationer og køre sik-
kert. Hvis der stoles fuldt ud på
systemet eller antages, at syste-
met garanterer sikkerheden under
kørslen, kan der ske ulykker med
død eller alvorlig personskade til
følge.
lSlå den dynamiske fartpilot med
radar og fuldt hastighedsområde fra
ved hjælp af hovedkontakten til fart-
piloten, når den ikke er i brug.
OM42D20DK.book Page 365 Friday, November 27, 2020 1:56 PM
Page 366 of 722

3664-5. Brug af systemer til sikker og let kørsel
ADVARSEL
nAdvarsler mht. systemerne til
sikker og let kørsel
Følgende sikkerhedsforanstaltninger
skal overholdes, da den assistance,
systemet kan levere, er begrænset.
Hvis du undlader at gøre dette, kan
det medføre dødsfald eller alvorlige
kvæstelser.
lHjælp til føreren med at bedømme
afstanden
Den dynamiske fartpilot med radar og
fuldt hastighedsområde er kun bereg-
net til at hjælpe føreren med at
bedømme afstanden mellem førerens
egen bil og en bestemt forankørende
bil. Det er ikke en mekanisme, der gør
det OK at køre uforsvarligt eller uop-
mærksomt, og systemet kan ikke
hjælpe føreren, når sigtbarheden er
dårlig.
Føreren skal stadig være meget
opmærksom på bilens omgivelser.
lHjælp til føreren med at bedømme
den rette afstand til forankørende
Den dynamiske fartpilot med radar og
fuldt hastighedsområde bestemmer,
om afstanden mellem førerens bil og
den valgte forankørende bil svarer til
den indstillede afstand. Den kan ikke
bruges til at foretage andre bedøm-
melser. Derfor er det absolut nødven-
digt, at føreren er agtpågivende og
hele tiden opmærksom på, om der
kan opstå fare i en given situation.
lHjælp til føreren med at køre bilen
Den dynamiske fartpilot med radar og
fuldt hastighedsområde har ingen
funktioner, der kan forhindre eller
undgå sammenstød med forankø-
rende. Hvis der er risiko for fare, skal
føreren derfor øjeblikkeligt tage
direkte kontrol over bilen og gøre,
hvad der skal til, for at alle parter
kommer sikkert ud af situationen.
nSituationer, som ikke er egnede
for den dynamiske fartpilot med
radar og fuldt hastighedsområde
Brug ikke dynamisk fartpilot med
radar og fuldt hastighedsområde i
nedennævnte situationer. Hvis du gør
det, kan du risikere at miste herre-
dømmet over bilen, hvilket kan resul-
tere i alvorlige kvæstelser eller død.
lVeje, hvor der færdes fodgængere,
cyklister osv.
lI tæt trafik
lPå veje med skarpe sving
lPå snoede veje
lPå veje, der er glatte pga. regn, is
eller sne
lPå stejle nedkørsler eller på steder,
hvor der er pludselige ændringer i
hældningsgraderne opad og nedad
Bilens hastighed kan overskride den
indstillede hastighed, når du kører
ned ad en stejl bakke.
lPå motorvejstilkørsler
lNår vejrforholdene kan forhindre
sensoren i at fungere korrekt (tåge,
snevejr, sandfygning, kraftig regn
osv.)
lNår der er regn, sne osv. på rada-
rens eller frontkameraets overflade
OM42D20DK.book Page 366 Friday, November 27, 2020 1:56 PM

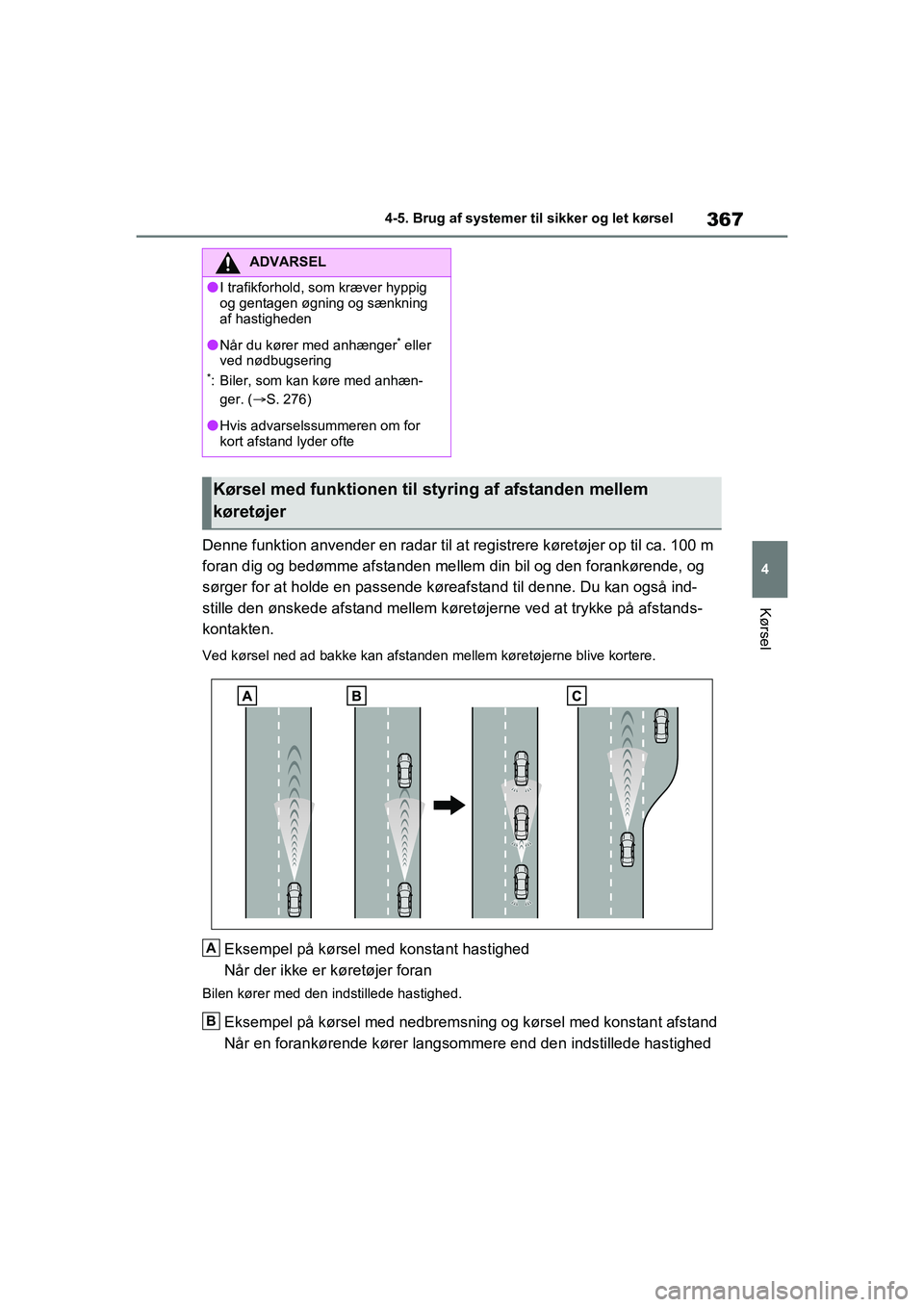

Page 367 of 722

367
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Denne funktion anvender en radar til at registrere køretøjer op til ca. 100 m
foran dig og bedømme afstanden mellem din bil og den forankørende, og
sørger for at holde en passende køreafstand til denne. Du kan også ind-
stille den ønskede afsta
nd mellem køretøjerne ved at trykke på afstands-
kontakten.
Ved kørsel ned ad bakke kan afstande n mellem køretøjerne blive kortere.
Eksempel på kørsel med konstant hastighed
Når der ikke er køretøjer foran
Bilen kører med den indstillede hastighed.
Eksempel på kørsel med nedbremsning og kørsel med konstant afstand
Når en forankørende køre r langsommere end den indstillede hastighed
ADVARSEL
lI trafikforhold, som kræver hyppig
og gentagen øgning og sænkning
af hastigheden
lNår du kører med anhænger* eller
ved nødbugsering
*: Biler, som kan køre med anhæn-
ger. ( S. 276)
lHvis advarselssu mmeren om for
kort afstand lyder ofte
Kørsel med funktionen til styring af afstanden mellem
køretøjer
A
B
OM42D20DK.book Page 367 Friday, November 27, 2020 1:56 PM
Page 368 of 722

3684-5. Brug af systemer til sikker og let kørsel
Når systemet registrerer et køretøj foran dig, sænker systemet automatisk din bils
hastighed. Når det er nødvendigt at reducere bilens hastighed mere, aktiverer syste-
met bremserne (stoplygterne lyser). Systemet reagerer på ændringer i den forankø-
rende bils hastighed, så den indstillede af stand mellem køretøjer bevares. Der lyder
en advarselstone, hvis systemet ikke kan sænke hastigheden nok til at forhindre, at
du haler ind på den forankørende.
Hvis den forankørende standser, standser bilen også (bilen standses af systemets
styrefunktion). Når køretøjet foran starte r, skal du trykke på "+RES"-knappen eller
træde på speederen (starthandling) for at fortsætte kørslen med konstant hastighed.
Hvis starthandlingen ikke udføres, ho lder systemstyringen bilen standset.
Når kontaktarmen til blinklyset betjenes, og bilen kører ud i venstre vejbane med en
hastighed på 80 km/t eller højere, accelererer bilen hurtigt for at overhale et køretøj.
Systemets identifikation af overhalingsba nen kan alene være baseret på, hvilken side
af bilen rattet er monteret i (førerplacering i venstre side af bilen kontra højre side af
bilen). Hvis bilen anvendes i et område, hvor overhalingsbanen er i modsatte side af
det sted, hvor bilen normalt anvendes, kan bilen accelerere, når blinklyset betjenes i
siden modsat overhalingsbanen (fx hvis føreren normalt kører i et område, hvor over-
halingsbanen er på højre side, men nu kører i et område, hvor overhalingsbanen er
på venstre side, kan bilen accelerere, når blinklyset i højre side aktiveres).
Eksempel på øgning af hastighed
Når der ikke længere er forankørende, der kører langsommere end den
indstillede kørehastighed
Bilen accelereres, indtil den indstillede hast ighed er nået. Systemet vender herefter
tilbage til kørsel med konstant hastighed.
1 Tryk på hovedkontakten for fart-
pilot for at aktivere fartpiloten.
Indikatoren for dynamisk fartpilot med
radar lyser, og der vises en meddelelse
på multi-informationsdisplayet. Tryk på
kontakten en gang til for at deaktivere
fartpiloten. Hvis hovedkontakten for fartpilot holdes
inde i mindst 1,5 sekunder, tændes
systemet i funktionen for konstant
hastighed. (
S. 372)
2Øg eller sænk farten til den
ønskede hastighed ved hjælp af
speederen (på eller over ca. 30
km/t), og tryk "-SET"-kontakten
ned for at indstille hastigheden.
C
Indstilling af hastigheden
(funktion til styring af
afstanden mellem køretøjer)
OM42D20DK.book Page 368 Friday, November 27, 2020 1:56 PM

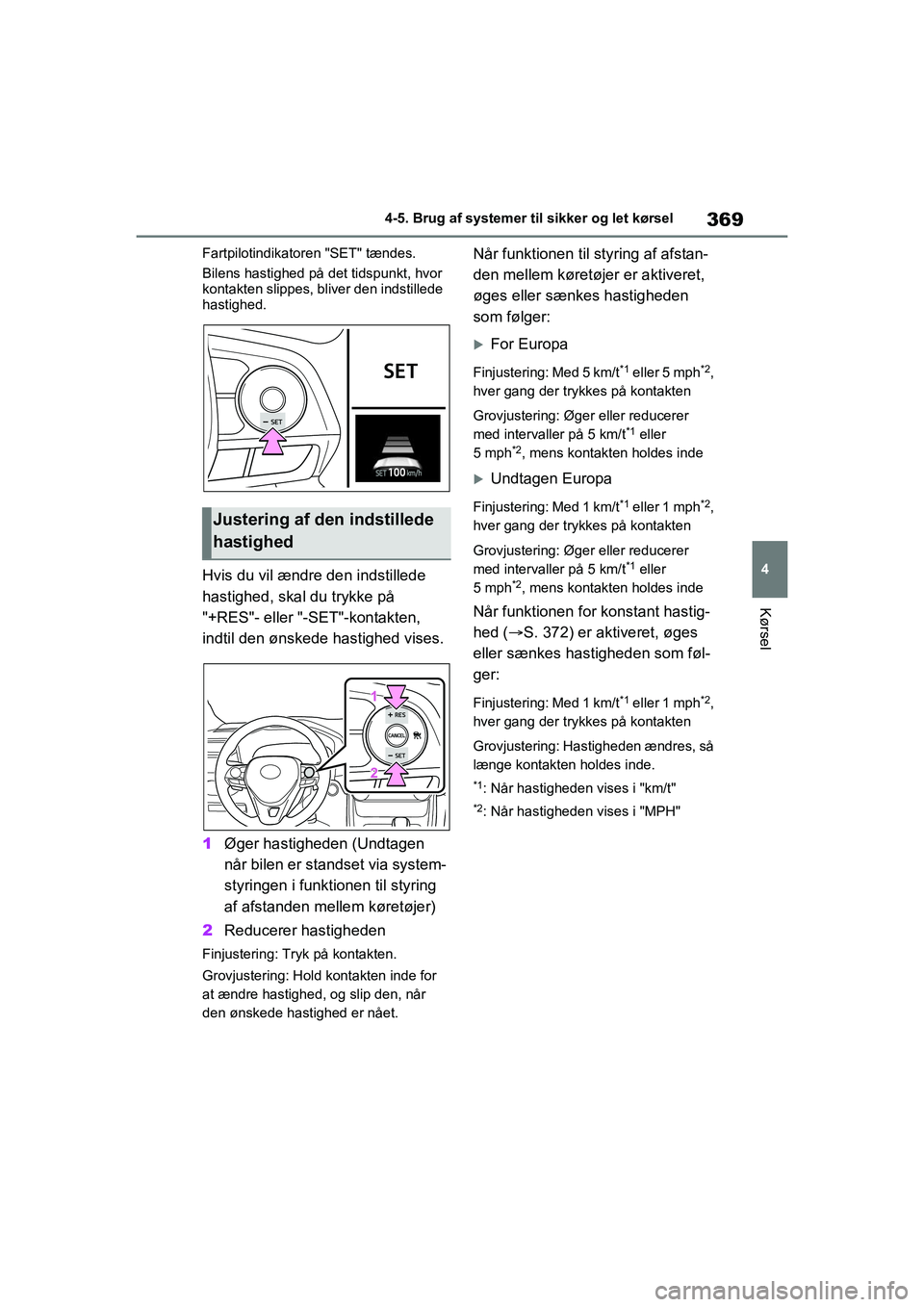

Page 369 of 722

369
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
Fartpilotindikatoren "SET" tændes.
Bilens hastighed på det tidspunkt, hvor
kontakten slippes, bliver den indstillede
hastighed.
Hvis du vil ændre den indstillede
hastighed, skal du trykke på
"+RES"- eller "-SET"-kontakten,
indtil den ønskede hastighed vises.
1
Øger hastigheden (Undtagen
når bilen er standset via system-
styringen i funktionen til styring
af afstanden mellem køretøjer)
2 Reducerer hastigheden
Finjustering: Tryk på kontakten.
Grovjustering: Hold kontakten inde for
at ændre hastighed, og slip den, når
den ønskede hastighed er nået.
Når funktionen til styring af afstan-
den mellem køretøjer er aktiveret,
øges eller sænkes hastigheden
som følger:
For Europa
Finjustering: Med 5 km/t*1 eller 5 mph*2,
hver gang der trykkes på kontakten
Grovjustering: Øger eller reducerer
med intervaller på 5 km/t
*1 eller
5mph*2, mens kontakten holdes inde
Undtagen Europa
Finjustering: Med 1 km/t*1 eller 1 mph*2,
hver gang der trykkes på kontakten
Grovjustering: Øger eller reducerer
med intervaller på 5 km/t
*1 eller
5mph*2, mens kontakten holdes inde
Når funktionen for konstant hastig-
hed ( S. 372) er aktiveret, øges
eller sænkes hastigheden som føl-
ger:
Finjustering: Med 1 km/t*1 eller 1 mph*2,
hver gang der trykkes på kontakten
Grovjustering: Hastigheden ændres, så
længe kontakten holdes inde.
*1: Når hastigheden vises i "km/t"
*2: Når hastigheden vises i "MPH"
Justering af den indstillede
hastighed
OM42D20DK.book Page 369 Friday, November 27, 2020 1:56 PM

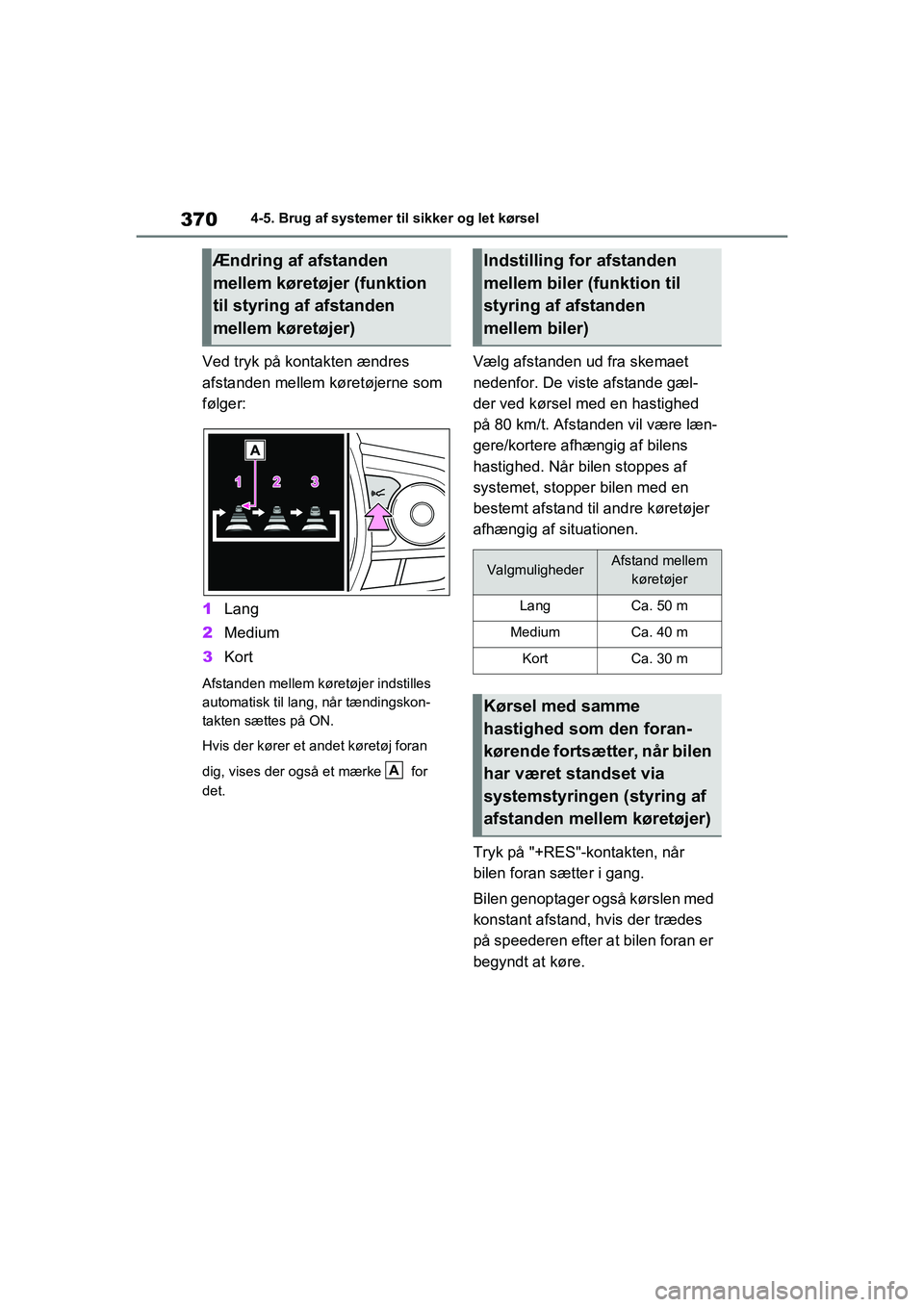

Page 370 of 722

3704-5. Brug af systemer til sikker og let kørsel
Ved tryk på kontakten ændres
afstanden mellem køretøjerne som
følger:
1Lang
2 Medium
3 Kort
Afstanden mellem køretøjer indstilles
automatisk til lang, når tændingskon-
takten sættes på ON.
Hvis der kører et andet køretøj foran
dig, vises der også et mærke for
det.
Vælg afstanden ud fra skemaet
nedenfor. De viste afstande gæl-
der ved kørsel med en hastighed
på 80 km/t. Afstanden vil være læn-
gere/kortere afhængig af bilens
hastighed. Når bilen stoppes af
systemet, stopper bilen med en
bestemt afstand til andre køretøjer
afhængig af situationen.
Tryk på "+RES"-kontakten, når
bilen foran sætter i gang.
Bilen genoptager også kørslen med
konstant afstand, hvis der trædes
på speederen efter at bilen foran er
begyndt at køre.
Ændring af afstanden
mellem køretøjer (funktion
til styring af afstanden
mellem køretøjer)
A
Indstilling for afstanden
mellem biler (funktion til
styring af afstanden
mellem biler)
ValgmulighederAfstand mellem køretøjer
LangCa. 50 m
MediumCa. 40 m
KortCa. 30 m
Kørsel med samme
hastighed som den foran-
kørende fortsætter, når bilen
har været standset via
systemstyringen (styring af
afstanden mellem køretøjer)
OM42D20DK.book Page 370 Friday, November 27, 2020 1:56 PM
