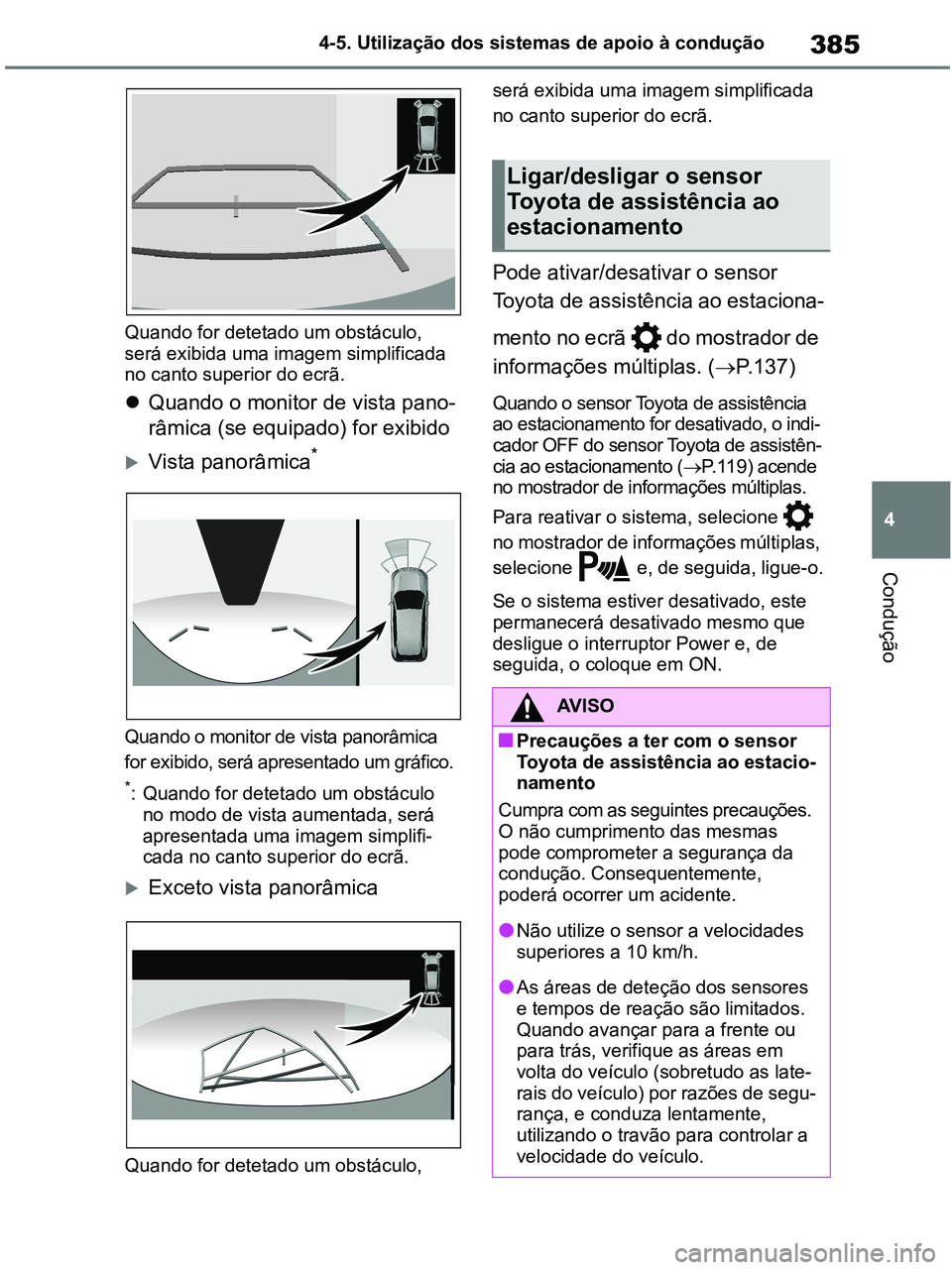

4 4-5. Utilização dos sistemas de apoio à condução
Condução
Quando for detetado um obstáculo,
será exibida uma imagem simplificada
no canto superior do ecrã.
Quando o monitor de vista pano-
râmica (se equipado) for exibido
Vista panorâmica*
Quando o monitor de vista panorâmica
for exibido, será apresentado um gráfico.
*: Quando for detetado um obstáculo
no modo de vista aumentada, será
apresentada uma imagem simplifi-
cada no canto superior do ecrã.
Exceto vista panorâmica
Quando for detetado um obstáculo, será exibida uma imagem simplificada
no canto superior do ecrã.
Pode ativar/desativar o sensor
Toyota de assistência ao estaciona-
mento no ecrã do mostrador de
informações múltiplas. (P.137)
Quando o sensor Toyota de assistência
ao estacionamento for desativado, o indi-
cador OFF do sensor Toyota de assistên-
cia ao estacionamento (P.119) acende
no mostrador de informações múltiplas.
Para reativar o sistema, selecione
no mostrador de informações múltiplas,
selecione e, de seguida, ligue-o.
Se o sistema estiver desativado, este
permanecerá desativado mesmo que
desligue o interruptor Power e, de
seguida, o coloque em ON.
Ligar/desligar o sensor
Toyota de assistência ao
estacionamento
AV I S O
■Precauções a ter com o sensor
Toyota de assistência ao estacio-
namento
Cumpra com as seguintes precauções.
O não cumprimento das mesmas
pode comprometer a segurança da
condução. Consequentemente,
poderá ocorrer um acidente.
●Não utilize o sensor a velocidades
superiores a 10 km/h.
●As áreas de deteção dos sensores
e tempos de reação são limitados.
Quando avançar para a frente ou
para trás, verifique as áreas em
volta do veículo (sobretudo as late-
rais do veículo) por razões de segu-
rança, e conduza lentamente,
utilizando o travão para controlar a
velocidade do veículo.
pM_RAV4-HV_OM_OM42D32PT.book Page 385 Wednesday, January 27, 2021 6:28 PM

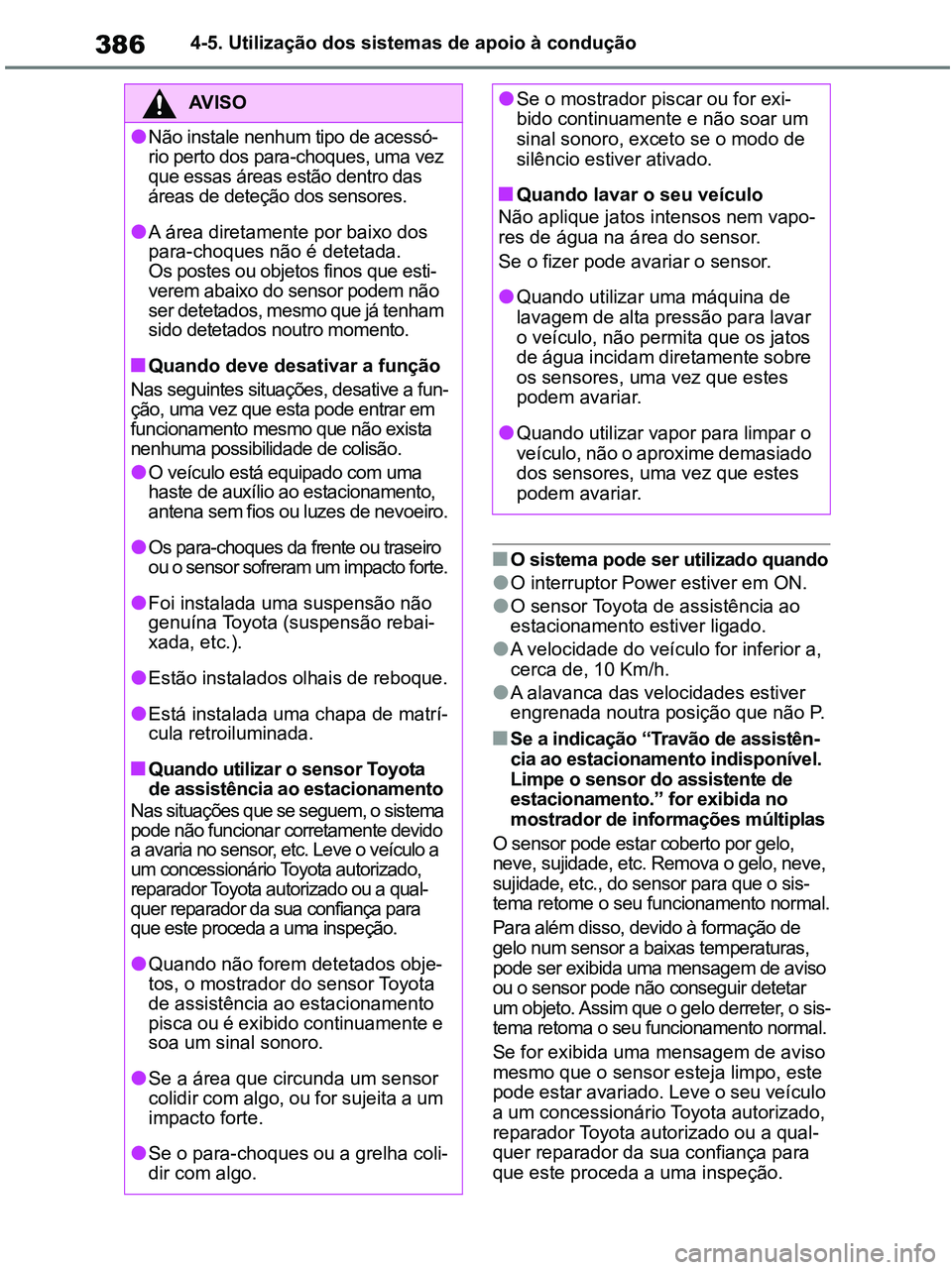

3864-5. Utilização dos sistemas de apoio à condução
■O sistema pode ser utilizado quando
●O interruptor Power estiver em ON.
●O sensor Toyota de assistência ao
estacionamento estiver ligado.
●A velocidade do veículo for inferior a,
cerca de, 10 Km/h.
●A alavanca das velocidades estiver
engrenada noutra posição que não P.
■Se a indicação “Travão de assistên-
cia ao estacionamento indisponível.
Limpe o sensor do assistente de
estacionamento.” for exibida no
mostrador de informações múltiplas
O sensor pode estar coberto por gelo,
neve, sujidade, etc. Remova o gelo, neve,
sujidade, etc., do sensor para que o sis-
tema retome o seu funcionamento normal.
Para além disso, devido à formação de
gelo num sensor a baixas temperaturas,
pode ser exibida uma mensagem de aviso
ou o sensor pode não conseguir detetar
um objeto. Assim que o gelo derreter, o sis-
tema retoma o seu funcionamento normal.
Se for exibida uma mensagem de aviso
mesmo que o sensor esteja limpo, este
pode estar avariado. Leve o seu veículo
a um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma inspeção.
AV I S O
●Não instale nenhum tipo de acessó-
rio perto dos para-choques, uma vez
que essas áreas estão dentro das
áreas de deteção dos sensores.
●A área diretamente por baixo dos
para-choques não é detetada.
Os postes ou objetos finos que esti-
verem abaixo do sensor podem não
ser detetados, mesmo que já tenham
sido detetados noutro momento.
■Quando deve desativar a função
Nas seguintes situações, desative a fun-
ção, uma vez que esta pode entrar em
funcionamento mesmo que não exista
nenhuma possibilidade de colisão.
●O veículo está equipado com uma
haste de auxílio ao estacionamento,
antena sem fios ou luzes de nevoeiro.
●Os para-choques da frente ou traseiro
ou o sensor sofreram um impacto forte.
●Foi instalada uma suspensão não
genuína Toyota (suspensão rebai-
xada, etc.).
●Estão instalados olhais de reboque.
●Está instalada uma chapa de matrí-
cula retroiluminada.
■Quando utilizar o sensor Toyota
de assistência ao estacionamento
Nas situações que se seguem, o sistema
pode não funcionar corretamente devido
a avaria no sensor, etc. Leve o veículo a
um concessionário Toyota autorizado,
reparador Toyota autorizado ou a qual-
quer reparador da sua confiança para
que este proceda a uma inspeção.
●Quando não forem detetados obje-
tos, o mostrador do sensor Toyota
de assistência ao estacionamento
pisca ou é exibido continuamente e
soa um sinal sonoro.
●Se a área que circunda um sensor
colidir com algo, ou for sujeita a um
impacto forte.
●Se o para-choques ou a grelha coli-
dir com algo.
●Se o mostrador piscar ou for exi-
bido continuamente e não soar um
sinal sonoro, exceto se o modo de
silêncio estiver ativado.
■Quando lavar o seu veículo
Não aplique jatos intensos nem vapo-
res de água na área do sensor.
Se o fizer pode avariar o sensor.
●Quando utilizar uma máquina de
lavagem de alta pressão para lavar
o veículo, não permita que os jatos
de água incidam diretamente sobre
os sensores, uma vez que estes
podem avariar.
●Quando utilizar vapor para limpar o
veículo, não o aproxime demasiado
dos sensores, uma vez que estes
podem avariar.
pM_RAV4-HV_OM_OM42D32PT.book Page 386 Wednesday, January 27, 2021 6:28 PM

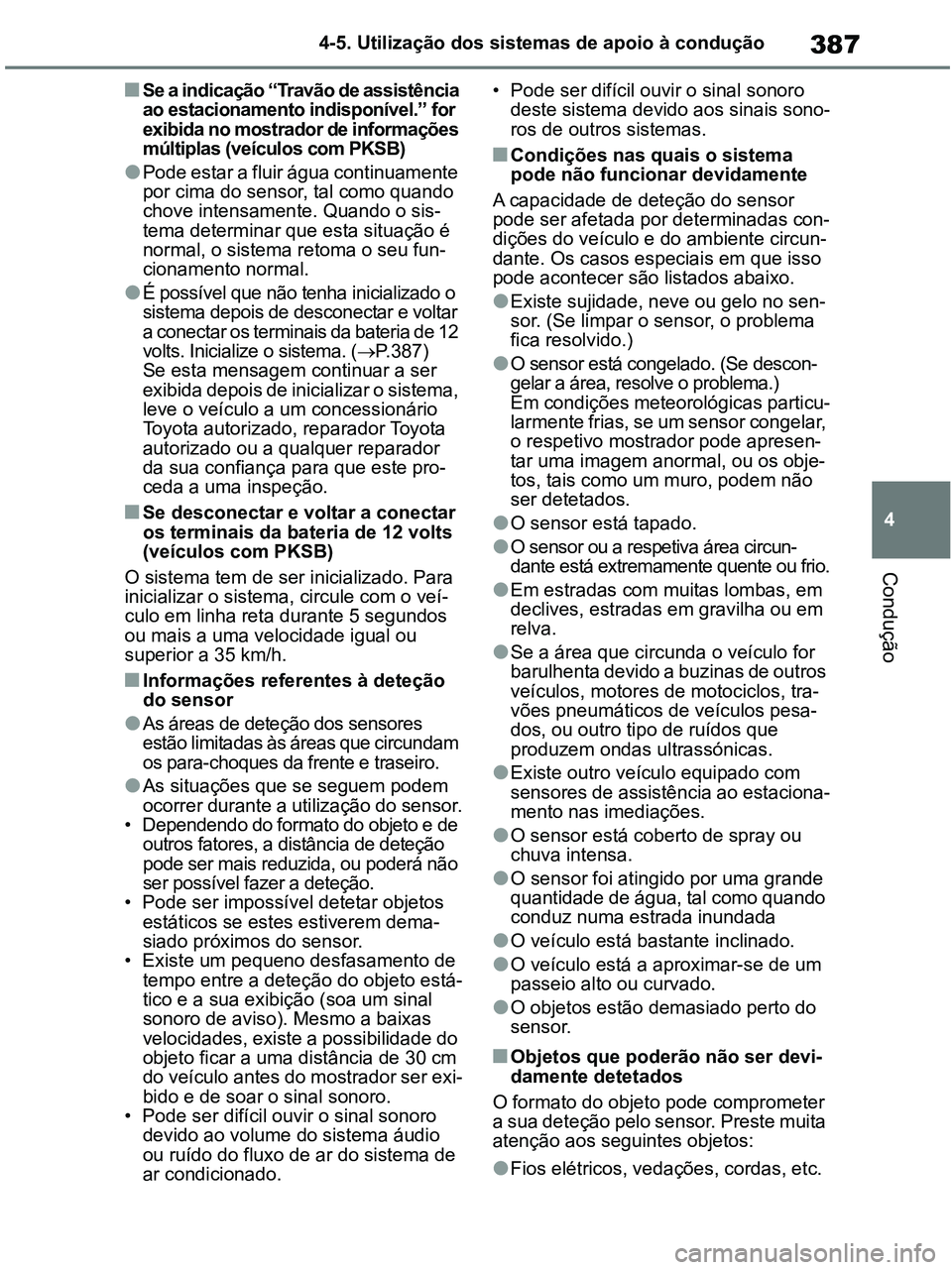

387
4 4-5. Utilização dos sistemas de apoio à condução
Condução
■Se a indicação “Travão de assistência
ao estacionamento indisponível.” for
exibida no mostrador de informações
múltiplas (veículos com PKSB)
●Pode estar a fluir água continuamente
por cima do sensor, tal como quando
chove intensamente. Quando o sis-
tema determinar que esta situação é
normal, o sistema retoma o seu fun-
cionamento normal.
●É possível que não tenha inicializado o
sistema depois de desconectar e voltar
a conectar os terminais da bateria de 12
volts. Inicialize o sistema. (P.387)
Se esta mensagem continuar a ser
exibida depois de inicializar o sistema,
leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
■Se desconectar e voltar a conectar
os terminais da bateria de 12 volts
(veículos com PKSB)
O sistema tem de ser inicializado. Para
inicializar o sistema, circule com o veí-
culo em linha reta durante 5 segundos
ou mais a uma velocidade igual ou
superior a 35 km/h.
■Informações referentes à deteção
do sensor
●As áreas de deteção dos sensores
estão limitadas às áreas que circundam
os para-choques da frente e traseiro.
●As situações que se seguem podem
ocorrer durante a utilização do sensor.
• Dependendo do formato do objeto e de
outros fatores, a distância de deteção
pode ser mais reduzida, ou poderá não
ser possível fazer a deteção.
• Pode ser impossível detetar objetos
estáticos se estes estiverem dema-
siado próximos do sensor.
• Existe um pequeno desfasamento de
tempo entre a deteção do objeto está-
tico e a sua exibição (soa um sinal
sonoro de aviso). Mesmo a baixas
velocidades, existe a possibilidade do
objeto ficar a uma distância de 30 cm
do veículo antes do mostrador ser exi-
bido e de soar o sinal sonoro.
• Pode ser difícil ouvir o sinal sonoro
devido ao volume do sistema áudio
ou ruído do fluxo de ar do sistema de
ar condicionado.• Pode ser difícil ouvir o sinal sonoro
deste sistema devido aos sinais sono-
ros de outros sistemas.
■Condições nas quais o sistema
pode não funcionar devidamente
A capacidade de deteção do sensor
pode ser afetada por determinadas con-
dições do veículo e do ambiente circun-
dante. Os casos especiais em que isso
pode acontecer são listados abaixo.
●Existe sujidade, neve ou gelo no sen-
sor. (Se limpar o sensor, o problema
fica resolvido.)
●O sensor está congelado. (Se descon-
gelar a área, resolve o problema.)
Em condições meteorológicas particu-
larmente frias, se um sensor congelar,
o respetivo mostrador pode apresen-
tar uma imagem anormal, ou os obje-
tos, tais como um muro, podem não
ser detetados.
●O sensor está tapado.
●O sensor ou a respetiva área circun-
dante está extremamente quente ou frio.
●Em estradas com muitas lombas, em
declives, estradas em gravilha ou em
relva.
●Se a área que circunda o veículo for
barulhenta devido a buzinas de outros
veículos, motores de motociclos, tra-
vões pneumáticos de veículos pesa-
dos, ou outro tipo de ruídos que
produzem ondas ultrassónicas.
●Existe outro veículo equipado com
sensores de assistência ao estaciona-
mento nas imediações.
●O sensor está coberto de spray ou
chuva intensa.
●O sensor foi atingido por uma grande
quantidade de água, tal como quando
conduz numa estrada inundada
●O veículo está bastante inclinado.
●O veículo está a aproximar-se de um
passeio alto ou curvado.
●O objetos estão demasiado perto do
sensor.
■Objetos que poderão não ser devi-
damente detetados
O formato do objeto pode comprometer
a sua deteção pelo sensor. Preste muita
atenção aos seguintes objetos:
●Fios elétricos, vedações, cordas, etc.
pM_RAV4-HV_OM_OM42D32PT.book Page 387 Wednesday, January 27, 2021 6:28 PM

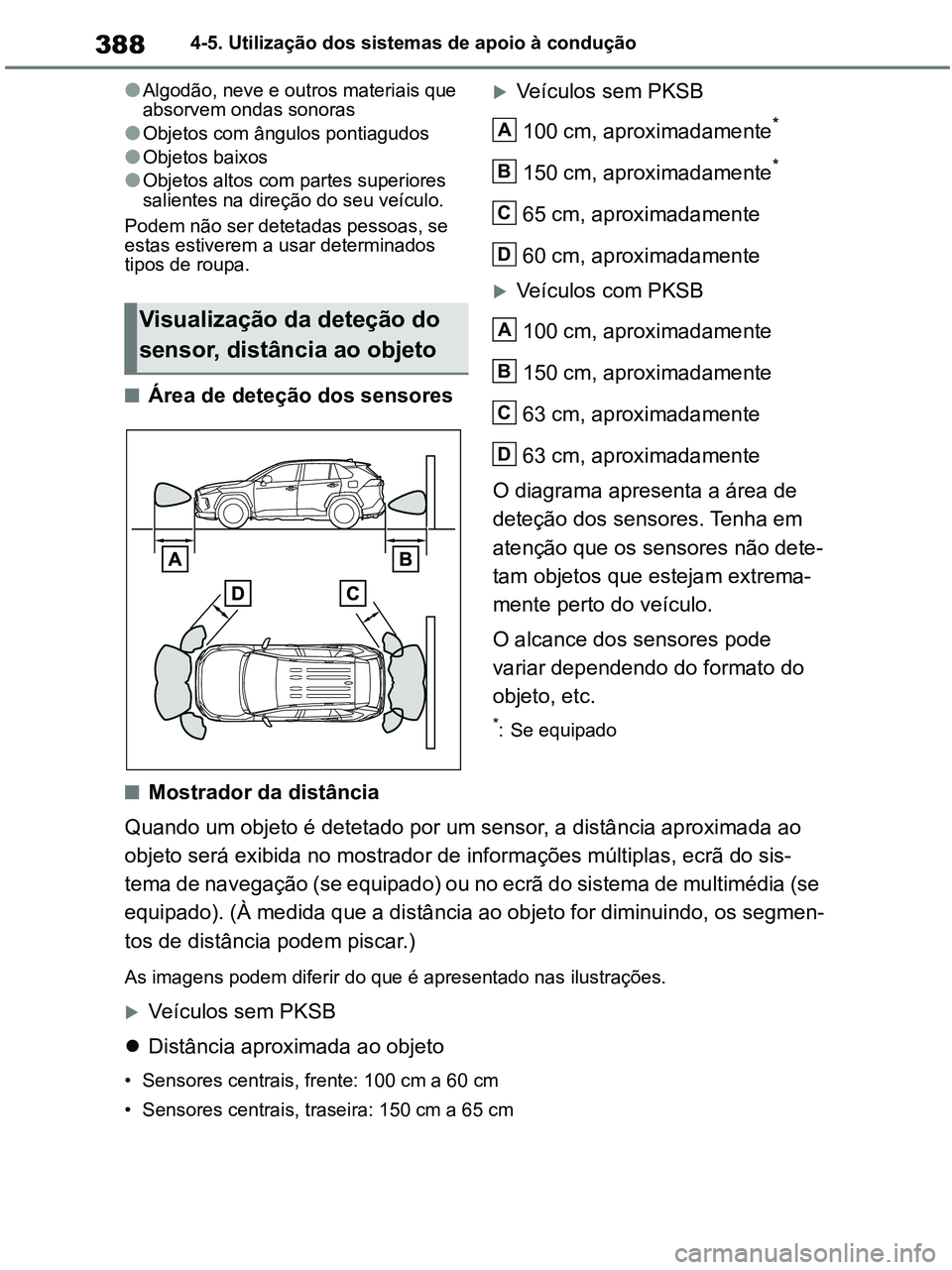

3884-5. Utilização dos sistemas de apoio à condução
●Algodão, neve e outros materiais que
absorvem ondas sonoras
●Objetos com ângulos pontiagudos
●Objetos baixos
●Objetos altos com partes superiores
salientes na direção do seu veículo.
Podem não ser detetadas pessoas, se
estas estiverem a usar determinados
tipos de roupa.
■Área de deteção dos sensores
Veículos sem PKSB
100 cm, aproximadamente
*
150 cm, aproximadamente*
65 cm, aproximadamente
60 cm, aproximadamente
Veículos com PKSB
100 cm, aproximadamente
150 cm, aproximadamente
63 cm, aproximadamente
63 cm, aproximadamente
O diagrama apresenta a área de
deteção dos sensores. Tenha em
atenção que os sensores não dete-
tam objetos que estejam extrema-
mente perto do veículo.
O alcance dos sensores pode
variar dependendo do formato do
objeto, etc.
*: Se equipado
■Mostrador da distância
Quando um objeto é detetado por um sensor, a distância aproximada ao
objeto será exibida no mostrador de informações múltiplas, ecrã do sis-
tema de navegação (se equipado) ou no ecrã do sistema de multimédia (se
equipado). (À medida que a distância ao objeto for diminuindo, os segmen-
tos de distância podem piscar.)
As imagens podem diferir do que é apresentado nas ilustrações.
Veículos sem PKSB
Distância aproximada ao objeto
• Sensores centrais, frente: 100 cm a 60 cm
• Sensores centrais, traseira: 150 cm a 65 cm
Visualização da deteção do
sensor, distância ao objeto
A
B
C
D
A
B
C
D
pM_RAV4-HV_OM_OM42D32PT.book Page 388 Wednesday, January 27, 2021 6:28 PM

389
4 4-5. Utilização dos sistemas de apoio à condução
Condução

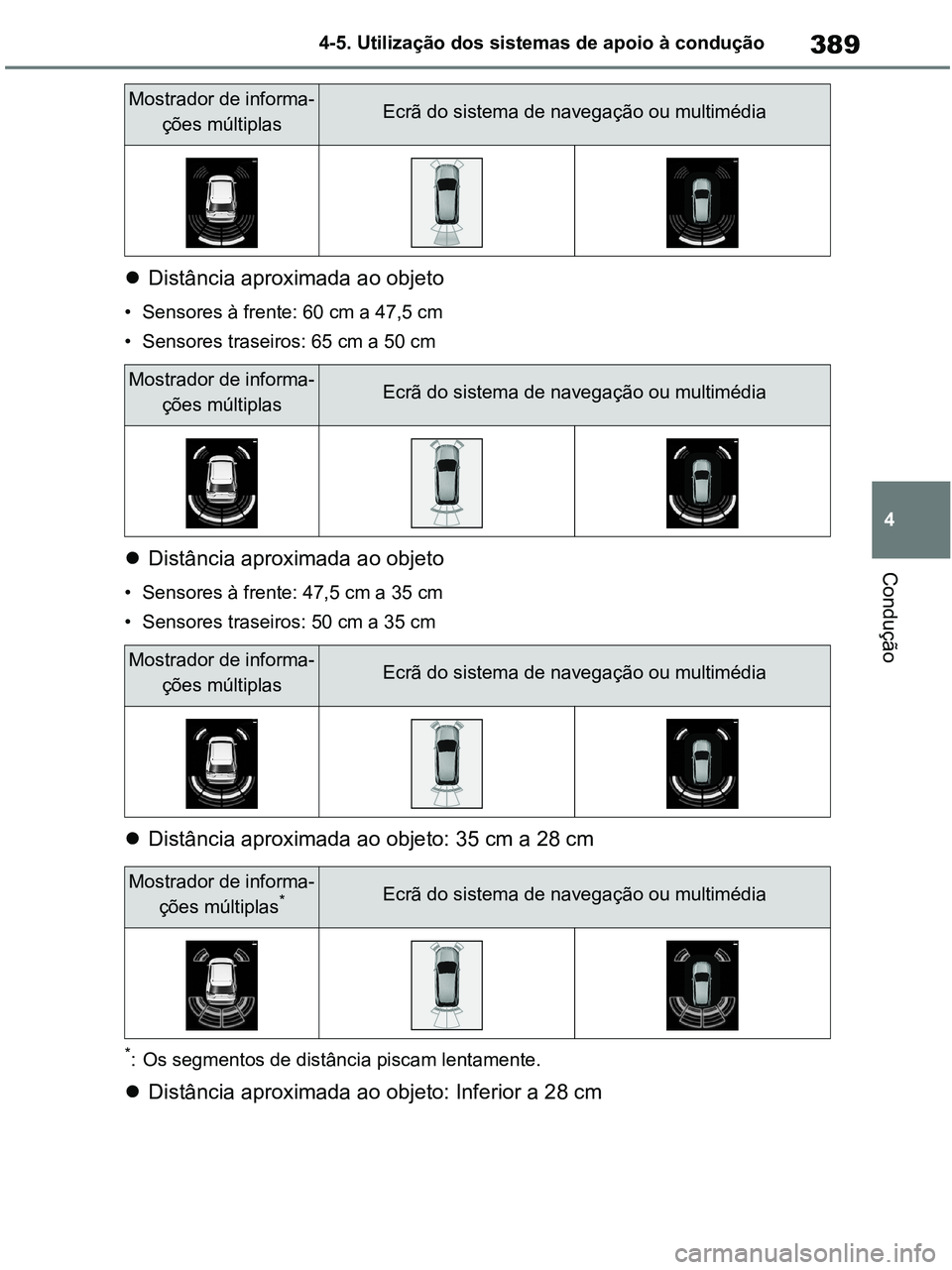

Distância aproximada ao objeto
• Sensores à frente: 60 cm a 47,5 cm
• Sensores traseiros: 65 cm a 50 cm
Distância aproximada ao objeto
• Sensores à frente: 47,5 cm a 35 cm
• Sensores traseiros: 50 cm a 35 cm
Distância aproximada ao objeto: 35 cm a 28 cm
*: Os segmentos de distância piscam lentamente.
Distância aproximada ao objeto: Inferior a 28 cm
Mostrador de informa-
ções múltiplasEcrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplasEcrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplasEcrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplas*Ecrã do sistema de navegação ou multimédia
pM_RAV4-HV_OM_OM42D32PT.book Page 389 Wednesday, January 27, 2021 6:28 PM

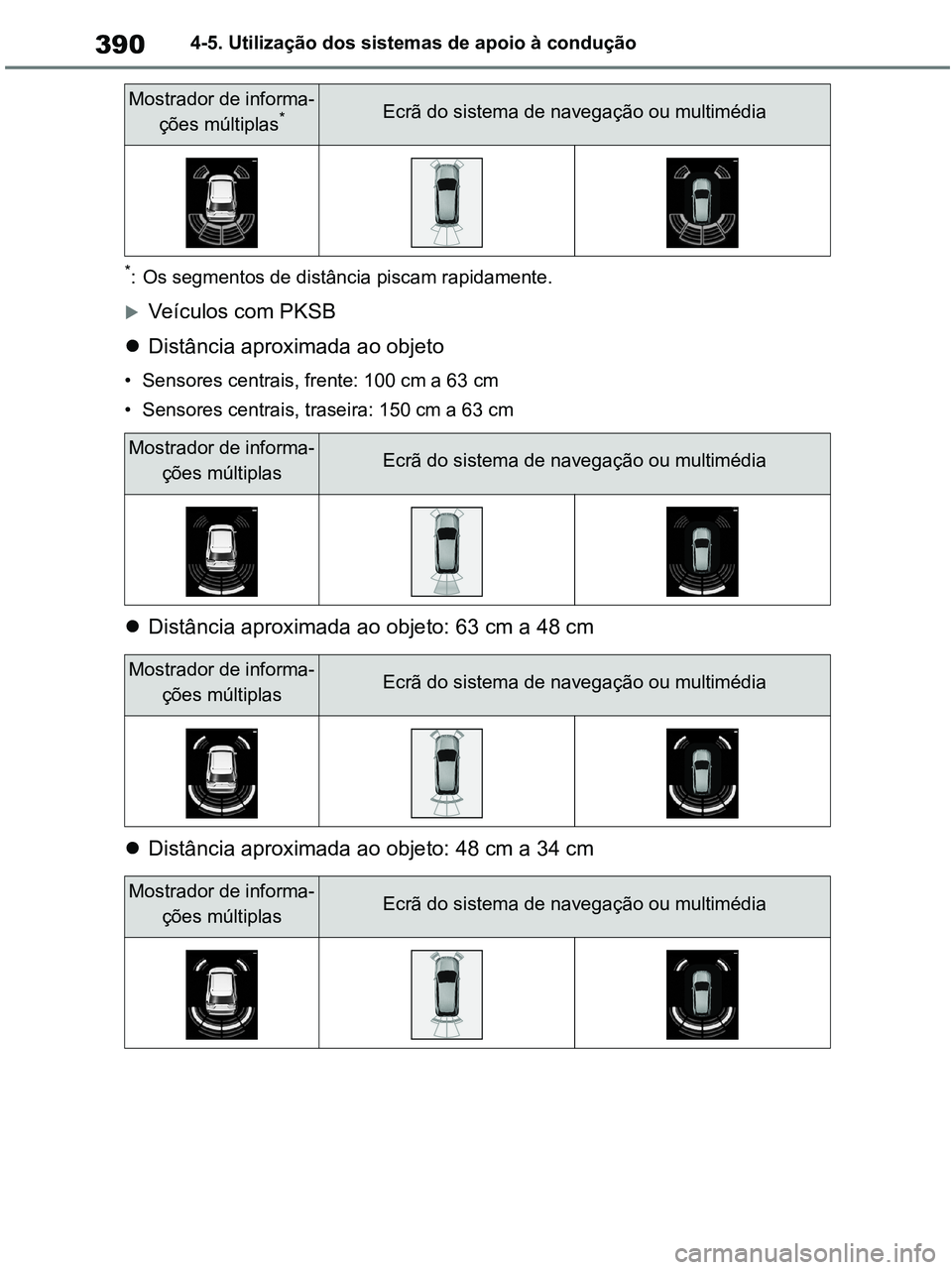

3904-5. Utilização dos sistemas de apoio à condução
*: Os segmentos de distância piscam rapidamente.
Veículos com PKSB
Distância aproximada ao objeto
• Sensores centrais, frente: 100 cm a 63 cm
• Sensores centrais, traseira: 150 cm a 63 cm
Distância aproximada ao objeto: 63 cm a 48 cm
Distância aproximada ao objeto: 48 cm a 34 cm
Mostrador de informa-
ções múltiplas*Ecrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplasEcrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplasEcrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplasEcrã do sistema de navegação ou multimédia
pM_RAV4-HV_OM_OM42D32PT.book Page 390 Wednesday, January 27, 2021 6:28 PM

391
4 4-5. Utilização dos sistemas de apoio à condução
Condução

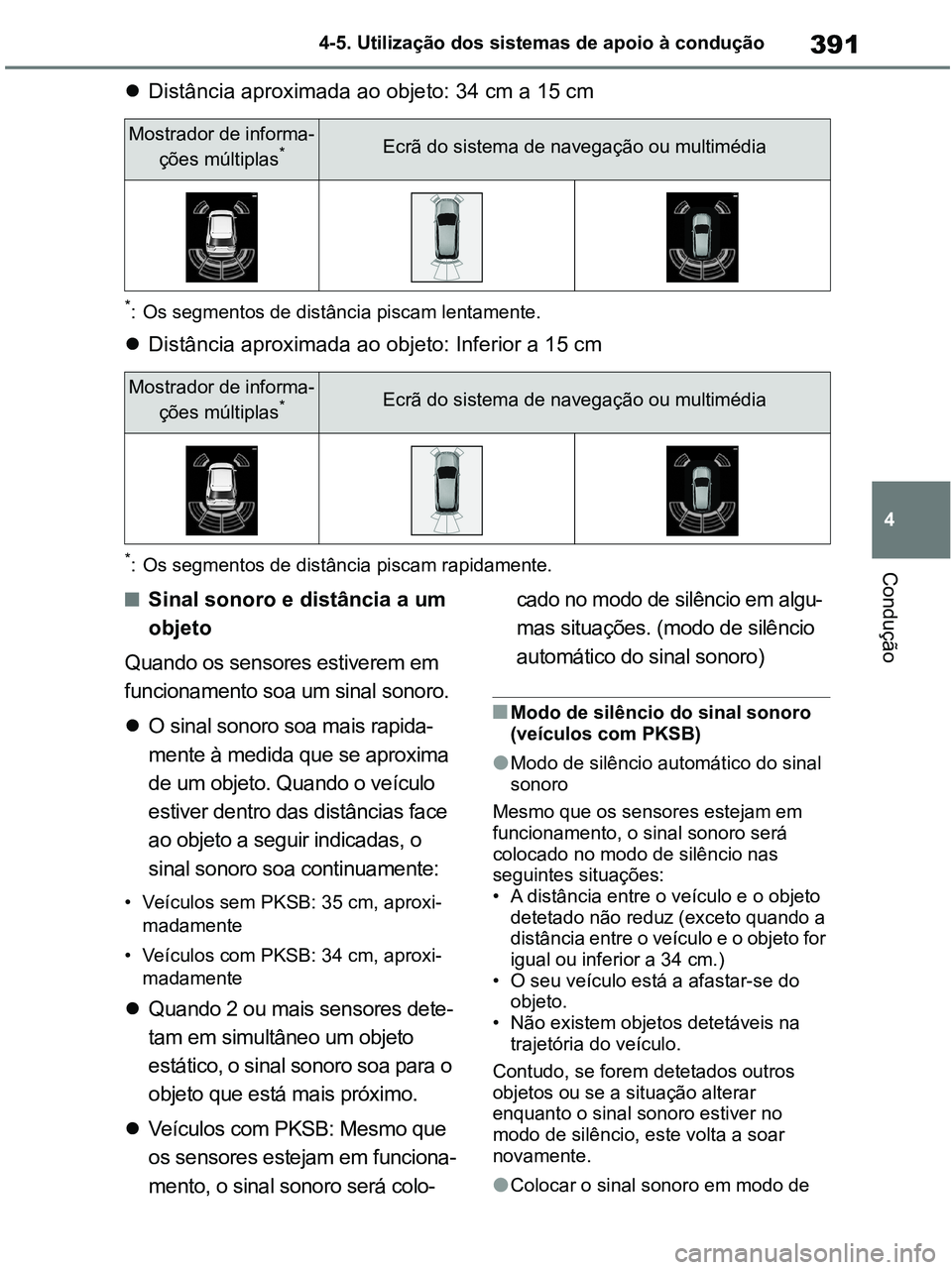

Distância aproximada ao objeto: 34 cm a 15 cm
*: Os segmentos de distância piscam lentamente.
Distância aproximada ao objeto: Inferior a 15 cm
*: Os segmentos de distância piscam rapidamente.
■Sinal sonoro e distância a um
objeto
Quando os sensores estiverem em
funcionamento soa um sinal sonoro.
O sinal sonoro soa mais rapida-
mente à medida que se aproxima
de um objeto. Quando o veículo
estiver dentro das distâncias face
ao objeto a seguir indicadas, o
sinal sonoro soa continuamente:
• Veículos sem PKSB: 35 cm, aproxi-
madamente
• Veículos com PKSB: 34 cm, aproxi-
madamente
Quando 2 ou mais sensores dete-
tam em simultâneo um objeto
estático, o sinal sonoro soa para o
objeto que está mais próximo.
Veículos com PKSB: Mesmo que
os sensores estejam em funciona-
mento, o sinal sonoro será colo-
cado no modo de silêncio em algu-
mas situações. (modo de silêncio
automático do sinal sonoro)
■Modo de silêncio do sinal sonoro
(veículos com PKSB)
●Modo de silêncio automático do sinal
sonoro
Mesmo que os sensores estejam em
funcionamento, o sinal sonoro será
colocado no modo de silêncio nas
seguintes situações:
• A distância entre o veículo e o objeto
detetado não reduz (exceto quando a
distância entre o veículo e o objeto for
igual ou inferior a 34 cm.)
• O seu veículo está a afastar-se do
objeto.
• Não existem objetos detetáveis na
trajetória do veículo.
Contudo, se forem detetados outros
objetos ou se a situação alterar
enquanto o sinal sonoro estiver no
modo de silêncio, este volta a soar
novamente.
●Colocar o sinal sonoro em modo de
Mostrador de informa-
ções múltiplas*Ecrã do sistema de navegação ou multimédia
Mostrador de informa-
ções múltiplas*Ecrã do sistema de navegação ou multimédia
pM_RAV4-HV_OM_OM42D32PT.book Page 391 Wednesday, January 27, 2021 6:28 PM

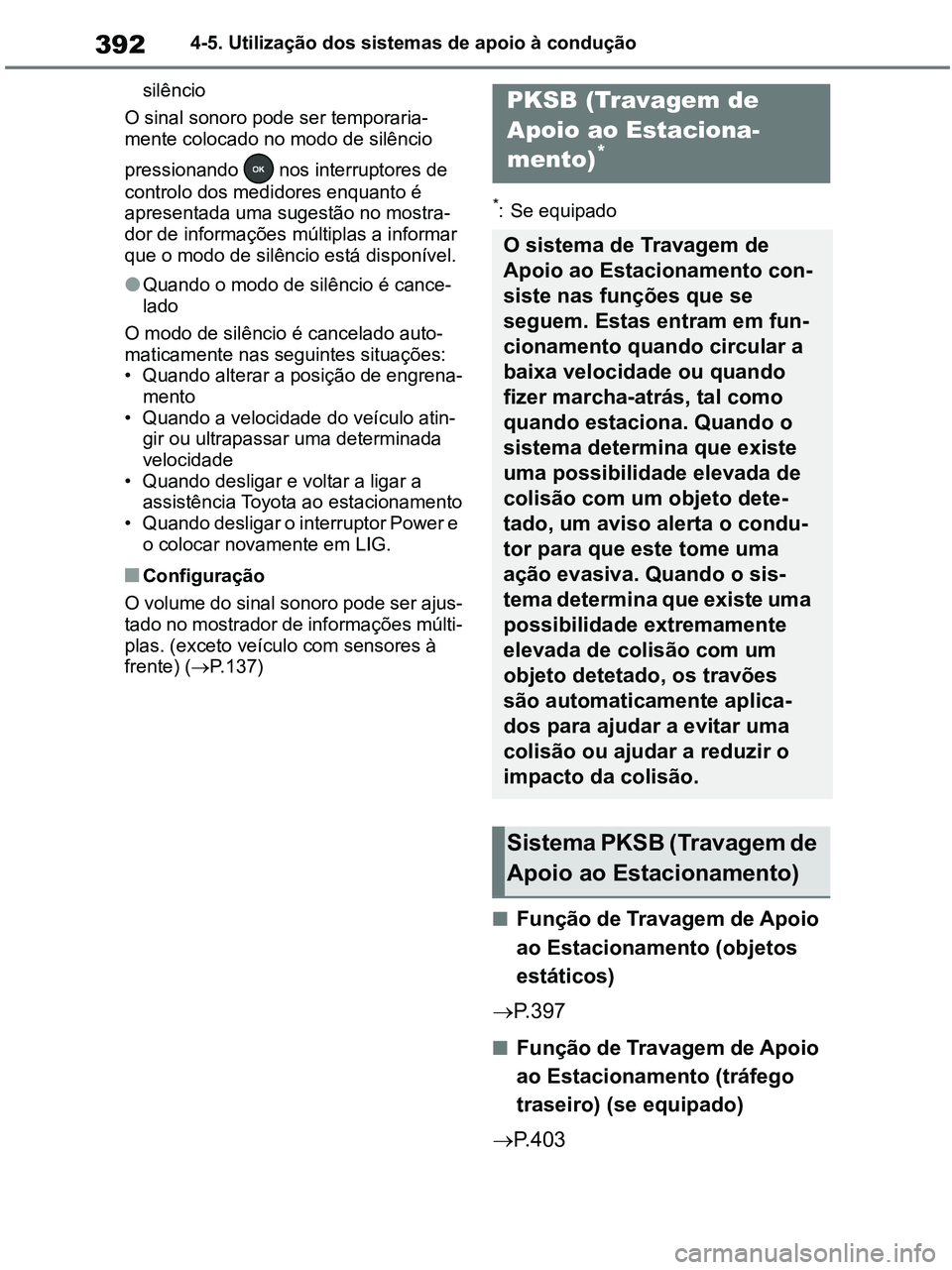

3924-5. Utilização dos sistemas de apoio à condução
silêncio
O sinal sonoro pode ser temporaria-
mente colocado no modo de silêncio
pressionando nos interruptores de
controlo dos medidores enquanto é
apresentada uma sugestão no mostra-
dor de informações múltiplas a informar
que o modo de silêncio está disponível.
●Quando o modo de silêncio é cance-
lado
O modo de silêncio é cancelado auto-
maticamente nas seguintes situações:
• Quando alterar a posição de engrena-
mento
• Quando a velocidade do veículo atin-
gir ou ultrapassar uma determinada
velocidade
• Quando desligar e voltar a ligar a
assistência Toyota ao estacionamento
• Quando desligar o interruptor Power e
o colocar novamente em LIG.
■Configuração
O volume do sinal sonoro pode ser ajus-
tado no mostrador de informações múlti-
plas. (exceto veículo com sensores à
frente) (P.137)
*: Se equipado
■Função de Travagem de Apoio
ao Estacionamento (objetos
estáticos)
P.397
■Função de Travagem de Apoio
ao Estacionamento (tráfego
traseiro) (se equipado)
P.403
PKSB (Travagem de
Apoio ao Estaciona-
mento)
*
O sistema de Travagem de
Apoio ao Estacionamento con-
siste nas funções que se
seguem. Estas entram em fun-
cionamento quando circular a
baixa velocidade ou quando
fizer marcha-atrás, tal como
quando estaciona. Quando o
sistema determina que existe
uma possibilidade elevada de
colisão com um objeto dete-
tado, um aviso alerta o condu-
tor para que este tome uma
ação evasiva. Quando o sis-
tema determina que existe uma
possibilidade extremamente
elevada de colisão com um
objeto detetado, os travões
são automaticamente aplica-
dos para ajudar a evitar uma
colisão ou ajudar a reduzir o
impacto da colisão.
Sistema PKSB (Travagem de
Apoio ao Estacionamento)
pM_RAV4-HV_OM_OM42D32PT.book Page 392 Wednesday, January 27, 2021 6:28 PM

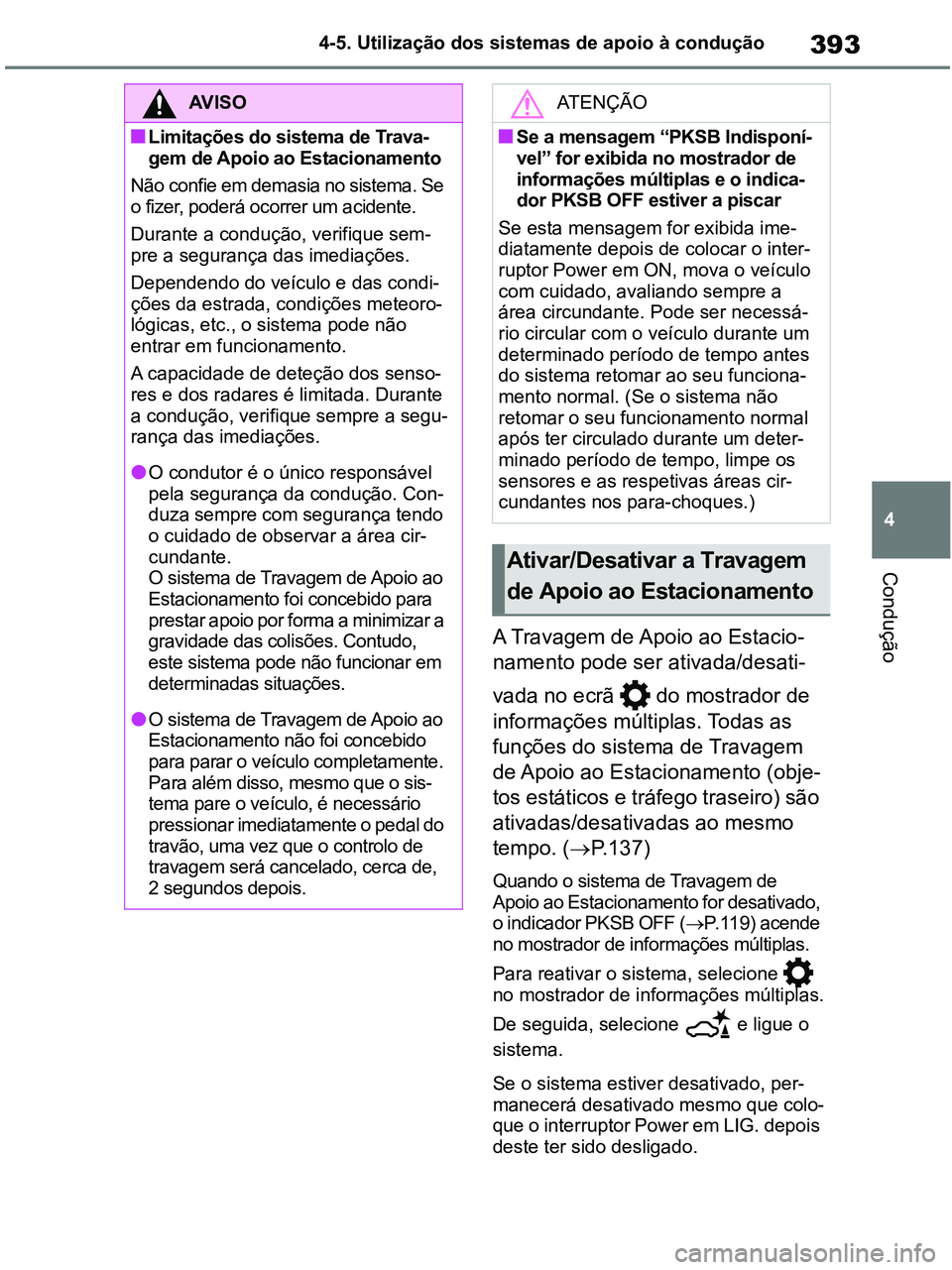

393
4 4-5. Utilização dos sistemas de apoio à condução
Condução
A Travagem de Apoio ao Estacio-
namento pode ser ativada/desati-
vada no ecrã do mostrador de
informações múltiplas. Todas as
funções do sistema de Travagem
de Apoio ao Estacionamento (obje-
tos estáticos e tráfego traseiro) são
ativadas/desativadas ao mesmo
tempo. (P.137)
Quando o sistema de Travagem de
Apoio ao Estacionamento for desativado,
o indicador PKSB OFF (P.119) acende
no mostrador de informações múltiplas.
Para reativar o sistema, selecione
no mostrador de informações múltiplas.
De seguida, selecione e ligue o
sistema.
Se o sistema estiver desativado, per-
manecerá desativado mesmo que colo-
que o interruptor Power em LIG. depois
deste ter sido desligado.
AV I S O
■Limitações do sistema de Trava-
gem de Apoio ao Estacionamento
Não confie em demasia no sistema. Se
o fizer, poderá ocorrer um acidente.
Durante a condução, verifique sem-
pre a segurança das imediações.
Dependendo do veículo e das condi-
ções da estrada, condições meteoro-
lógicas, etc., o sistema pode não
entrar em funcionamento.
A capacidade de deteção dos senso-
res e dos radares é limitada. Durante
a condução, verifique sempre a segu-
rança das imediações.
●O condutor é o único responsável
pela segurança da condução. Con-
duza sempre com segurança tendo
o cuidado de observar a área cir-
cundante.
O sistema de Travagem de Apoio ao
Estacionamento foi concebido para
prestar apoio por forma a minimizar a
gravidade das colisões. Contudo,
este sistema pode não funcionar em
determinadas situações.
●O sistema de Travagem de Apoio ao
Estacionamento não foi concebido
para parar o veículo completamente.
Para além disso, mesmo que o sis-
tema pare o veículo, é necessário
pressionar imediatamente o pedal do
travão, uma vez que o controlo de
travagem será cancelado, cerca de,
2 segundos depois.
ATENÇÃO
■Se a mensagem “PKSB Indisponí-
vel” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver a piscar
Se esta mensagem for exibida ime-
diatamente depois de colocar o inter-
ruptor Power em ON, mova o veículo
com cuidado, avaliando sempre a
área circundante. Pode ser necessá-
rio circular com o veículo durante um
determinado período de tempo antes
do sistema retomar ao seu funciona-
mento normal. (Se o sistema não
retomar o seu funcionamento normal
após ter circulado durante um deter-
minado período de tempo, limpe os
sensores e as respetivas áreas cir-
cundantes nos para-choques.)
Ativar/Desativar a Travagem
de Apoio ao Estacionamento
pM_RAV4-HV_OM_OM42D32PT.book Page 393 Wednesday, January 27, 2021 6:28 PM

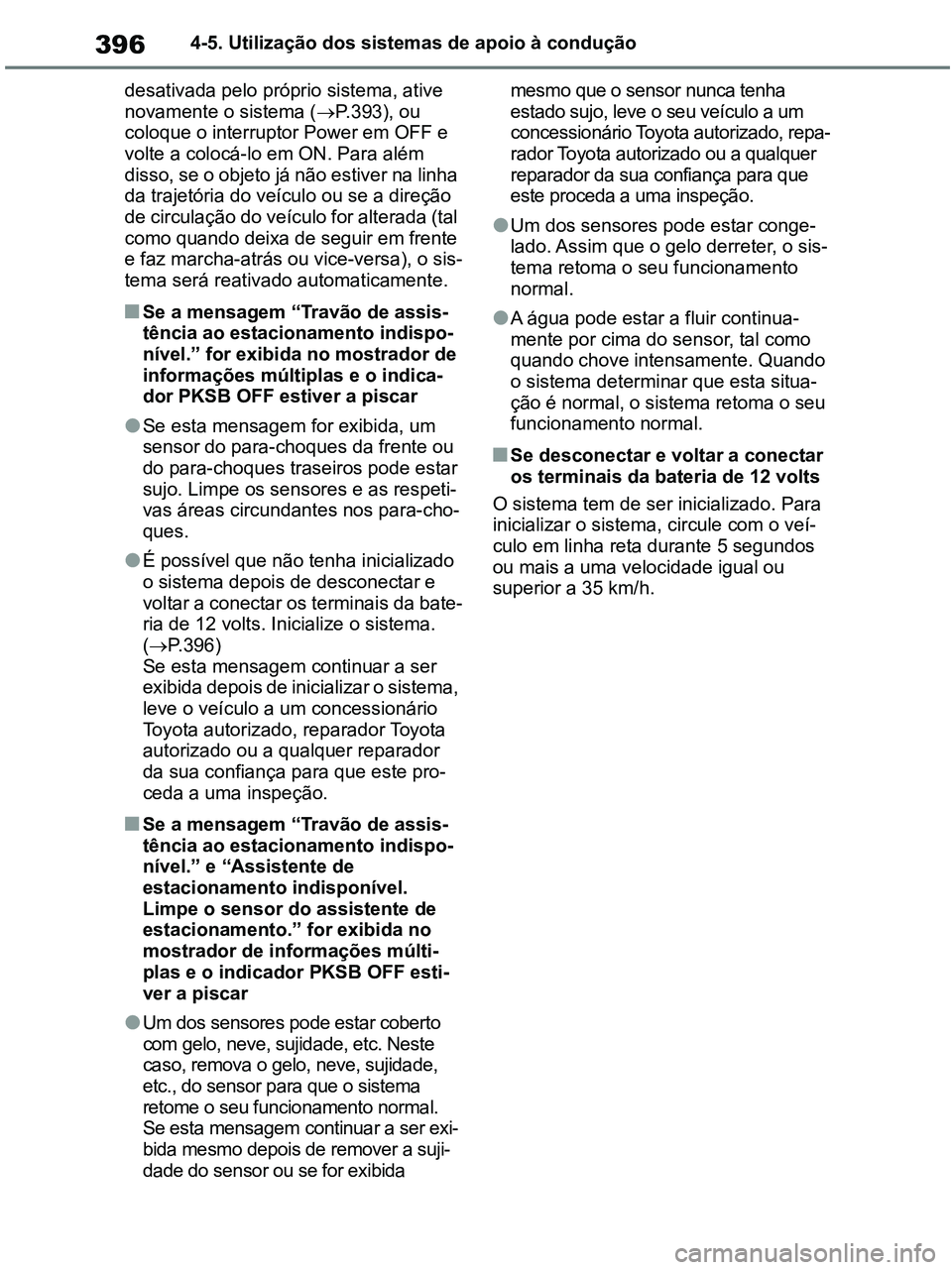

3964-5. Utilização dos sistemas de apoio à condução
desativada pelo próprio sistema, ative
novamente o sistema (P.393), ou
coloque o interruptor Power em OFF e
volte a colocá-lo em ON. Para além
disso, se o objeto já não estiver na linha
da trajetória do veículo ou se a direção
de circulação do veículo for alterada (tal
como quando deixa de seguir em frente
e faz marcha-atrás ou vice-versa), o sis-
tema será reativado automaticamente.
■Se a mensagem “Travão de assis-
tência ao estacionamento indispo-
nível.” for exibida no mostrador de
informações múltiplas e o indica-
dor PKSB OFF estiver a piscar
●Se esta mensagem for exibida, um
sensor do para-choques da frente ou
do para-choques traseiros pode estar
sujo. Limpe os sensores e as respeti-
vas áreas circundantes nos para-cho-
ques.
●É possível que não tenha inicializado
o sistema depois de desconectar e
voltar a conectar os terminais da bate-
ria de 12 volts. Inicialize o sistema.
(P.396)
Se esta mensagem continuar a ser
exibida depois de inicializar o sistema,
leve o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
■Se a mensagem “Travão de assis-
tência ao estacionamento indispo-
nível.” e “Assistente de
estacionamento indisponível.
Limpe o sensor do assistente de
estacionamento.” for exibida no
mostrador de informações múlti-
plas e o indicador PKSB OFF esti-
ver a piscar
●Um dos sensores pode estar coberto
com gelo, neve, sujidade, etc. Neste
caso, remova o gelo, neve, sujidade,
etc., do sensor para que o sistema
retome o seu funcionamento normal.
Se esta mensagem continuar a ser exi-
bida mesmo depois de remover a suji-
dade do sensor ou se for exibida mesmo que o sensor nunca tenha
estado sujo, leve o seu veículo a um
concessionário Toyota autorizado, repa-
rador Toyota autorizado ou a qualquer
reparador da sua confiança para que
este proceda a uma inspeção.
●Um dos sensores pode estar conge-
lado. Assim que o gelo derreter, o sis-
tema retoma o seu funcionamento
normal.
●A água pode estar a fluir continua-
mente por cima do sensor, tal como
quando chove intensamente. Quando
o sistema determinar que esta situa-
ção é normal, o sistema retoma o seu
funcionamento normal.
■Se desconectar e voltar a conectar
os terminais da bateria de 12 volts
O sistema tem de ser inicializado. Para
inicializar o sistema, circule com o veí-
culo em linha reta durante 5 segundos
ou mais a uma velocidade igual ou
superior a 35 km/h.
pM_RAV4-HV_OM_OM42D32PT.book Page 396 Wednesday, January 27, 2021 6:28 PM
