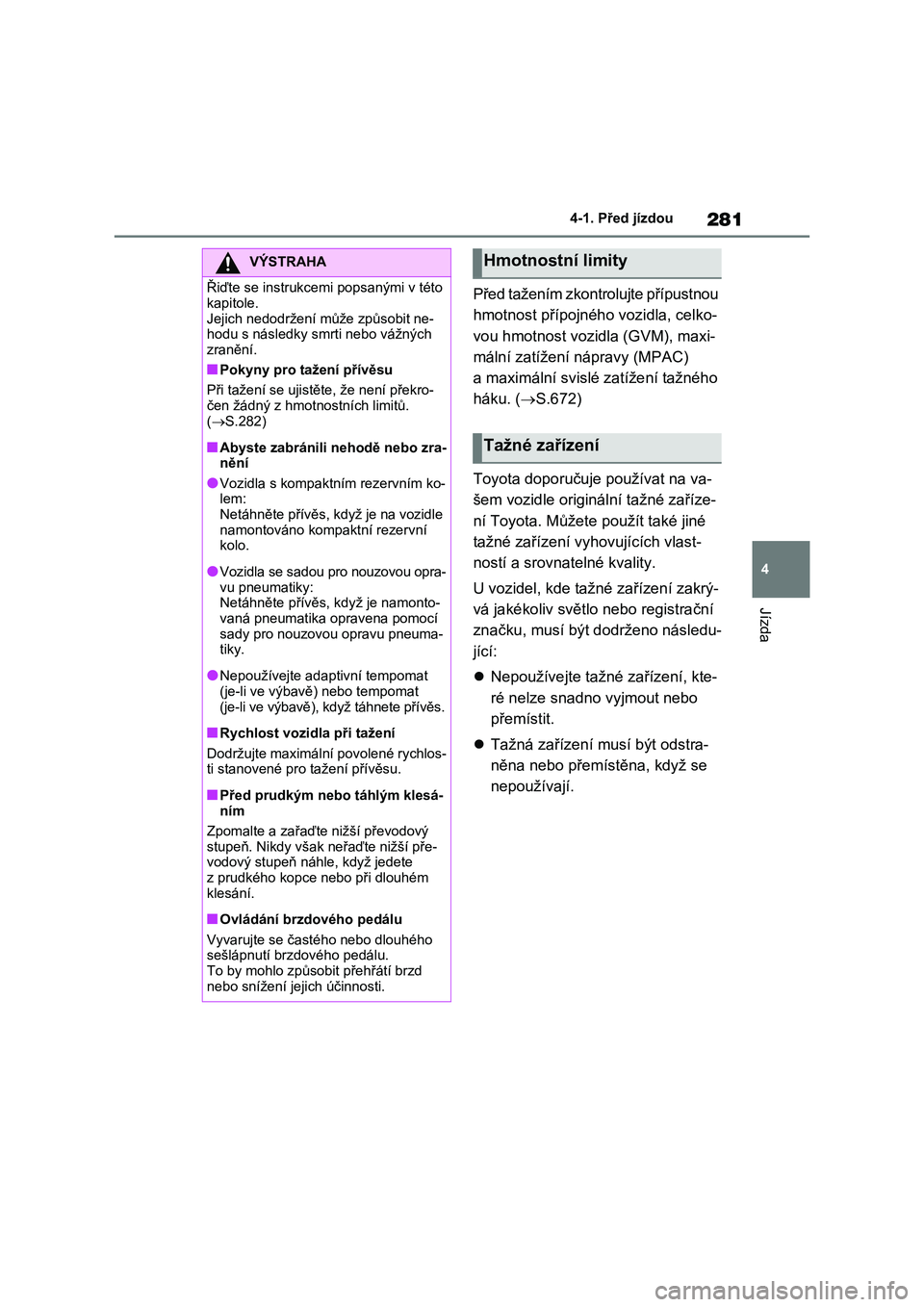

TOYOTA RAV4 2020 Návod na použití (in Czech)

281
4
4-1. Před jízdou
Jízda
Před tažením zkontrolujte přípustnou
hmotnost přípojného vozidla, celko-
vou hmotnost vozidla (GVM), maxi-
mální zatížení nápravy (MPAC)
a maximální svislé zatížení tažného
háku. ( S.672)
Toyota doporučuje používat na va-
šem vozidle originální tažné zaříze-
ní Toyota. Můžete použít také jiné
tažné zařízení vyhovujících vlast-
ností a srovnatelné kvality.
U vozidel, kde taž né zařízení zakrý-
vá jakékoliv světlo nebo registrační
značku, musí být dodrženo následu-
jící:
 Nepoužívejte tažné zařízení, kte-
ré nelze snadno vyjmout nebo
přemístit.
 Tažná zařízení musí být odstra-
něna nebo přemístěna, když se
nepoužívají.
VÝSTRAHA
Řiďte se instrukcemi popsanými v této
kapitole.
Jejich nedodržení může způsobit ne- hodu s následky sm rti nebo vážných
zranění.
■Pokyny pro tažení přívěsu
Při tažení se ujistěte, že není překro-
čen žádný z hmot nostních limitů.
( S.282)
■Abyste zabránili nehodě nebo zra-
nění
●Vozidla s kompaktním rezervním ko- lem:
Netáhněte přívěs, když je na vozidle
namontováno kompaktní rezervní kolo.
●Vozidla se sadou pro nouzovou opra- vu pneumatiky:
Netáhněte přívěs, když je namonto-
vaná pneumatika opravena pomocí sady pro nouzovou opravu pneuma-
tiky.
●Nepoužívejte adaptivní tempomat
(je-li ve výbavě) nebo tempomat
(je-li ve výbavě), když táhnete přívěs.
■Rychlost vozidla při tažení
Dodržujte maximáln í povolené rychlos- ti stanovené pro tažení přívěsu.
■Před prudkým nebo táhlým klesá-ním
Zpomalte a zařaďte nižší převodový
stupeň. Nikdy však neřaďte nižší pře- vodový stupeň náhle, když jedete
z prudkého kopce nebo při dlouhém
klesání.
■Ovládání brzdového pedálu
Vyvarujte se častého nebo dlouhého sešlápnutí brzdového pedálu.
To by mohlo způsobit přehřátí brzd
nebo snížení jejich účinnosti.
Hmotnostní limity
Tažné zařízení

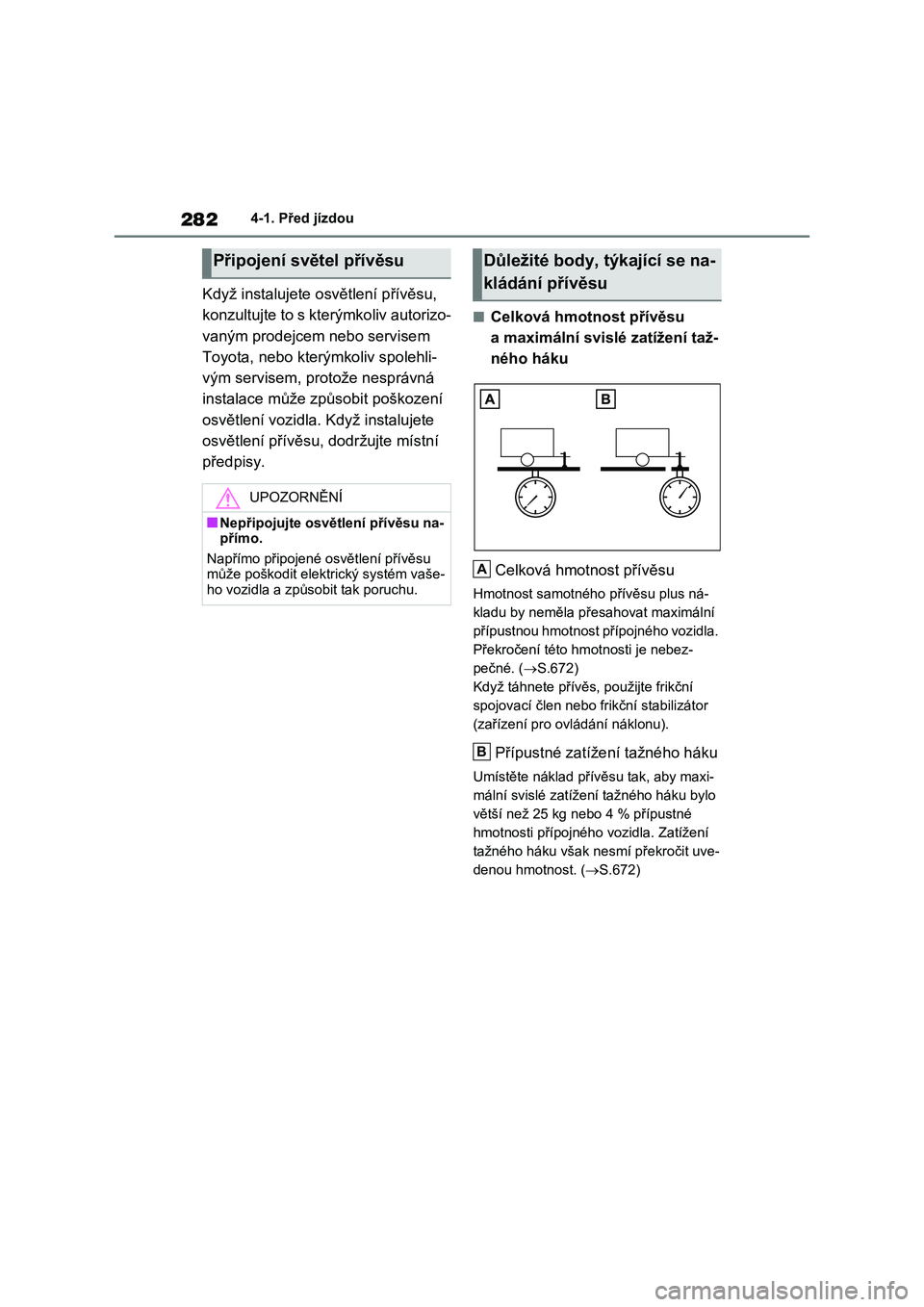

2824-1. Před jízdou
Když instalujete osvětlení přívěsu,
konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo kter ýmkoliv spolehli-
vým servisem, pr otože nesprávná
instalace může způsobit poškození
osvětlení vozidla. Když instalujete
osvětlení přívěsu, d održujte místní
předpisy.
■Celková hmotnost přívěsu
a maximální svislé zatížení taž-
ného háku
Celková hmotnost přívěsu
Hmotnost samotného přívěsu plus ná-
kladu by neměla přesahovat maximální
přípustnou hmotnost přípojného vozidla.
Překročení této hmotnosti je nebez-
pečné. ( S.672)
Když táhnete přívěs, použijte frikční
spojovací člen nebo frikční stabilizátor
(zařízení pro ovládání náklonu).
Přípustné zatížení tažného háku
Umístěte náklad přívěsu tak, aby maxi-
mální svislé zatížení tažného háku bylo
větší než 25 kg n ebo 4 % přípustné
hmotnosti přípojného vozidla. Zatížení
tažného háku však nes mí překročit uve-
denou hmotnost. ( S.672)
Připojení světel přívěsu
UPOZORNĚNÍ
■Nepřipojujte osvětlení přívěsu na- přímo.
Napřímo připojené osvětlení přívěsu
může poškodit elektrický systém vaše- ho vozidla a způsobit tak poruchu.
Důležité body, týkající se na-
kládání přívěsu
A
B

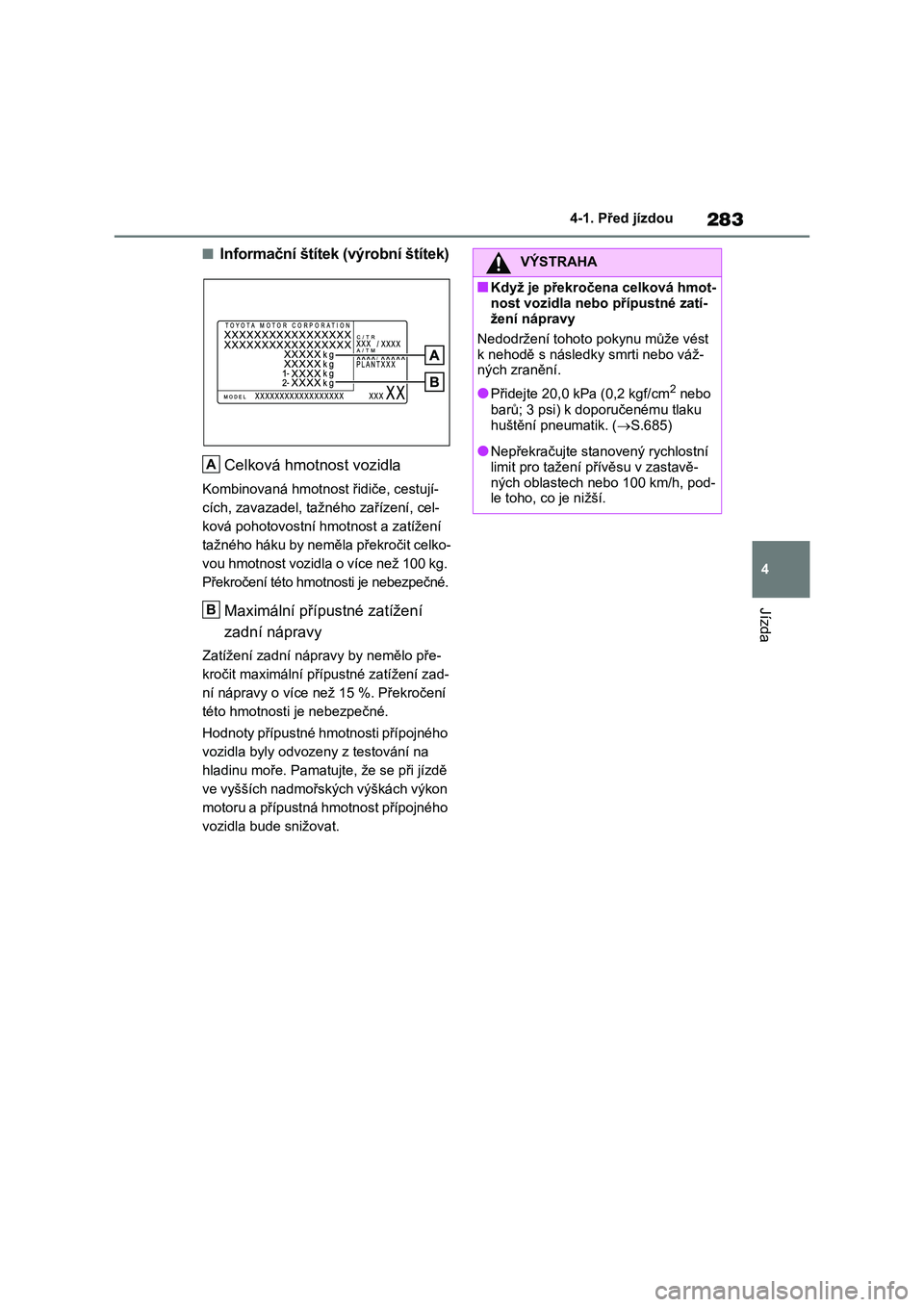

283
4
4-1. Před jízdou
Jízda
■Informační štítek (výrobní štítek)
Celková hmotnost vozidla
Kombinovaná hmotnost řidiče, cestují-
cích, zavazadel, tažn ého zařízení, cel-
ková pohotovostní hmotnost a zatížení
tažného háku by neměla překročit celko-
vou hmotnost vozidla o více než 100 kg.
Překročení této hmot nosti je nebezpečné.
Maximální přípustné zatížení
zadní nápravy
Zatížení zadní nápravy by nemělo pře-
kročit maximální přípustné zatížení zad-
ní nápravy o více než 15 %. Překročení
této hmotnosti je nebezpečné.
Hodnoty přípustné hmotnosti přípojného
vozidla byly odvozeny z testování na
hladinu moře. Pamatujt e, že se při jízdě
ve vyšších nadmořských výškách výkon
motoru a přípustná hmotnost přípojného
vozidla bude snižovat.
A
B
VÝSTRAHA
■Když je překročena celková hmot-
nost vozidla nebo přípustné zatí-
žení nápravy
Nedodržení tohoto pokynu může vést
k nehodě s násled ky smrti nebo váž-
ných zranění.
●Přidejte 20,0 kPa (0,2 kgf/cm2 nebo
barů; 3 psi) k dopo ručenému tlaku
huštění pneumatik. ( S.685)
●Nepřekračujte stanovený rychlostní
limit pro tažení přívěsu v zastavě- ných oblastech nebo 100 km/h, pod-
le toho, co je nižší.

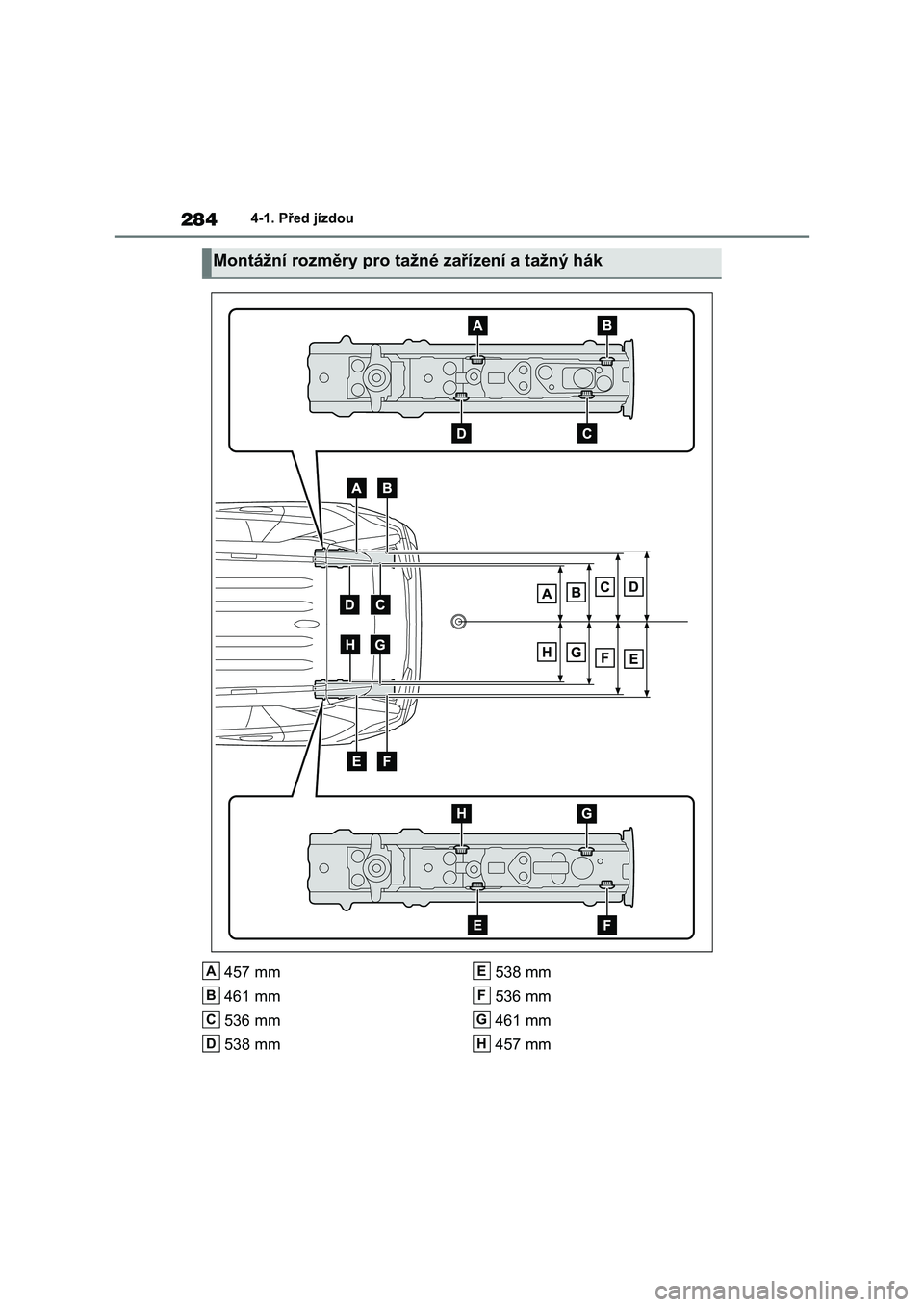

2844-1. Před jízdou
457 mm
461 mm
536 mm
538 mm
538 mm
536 mm
461 mm
457 mm

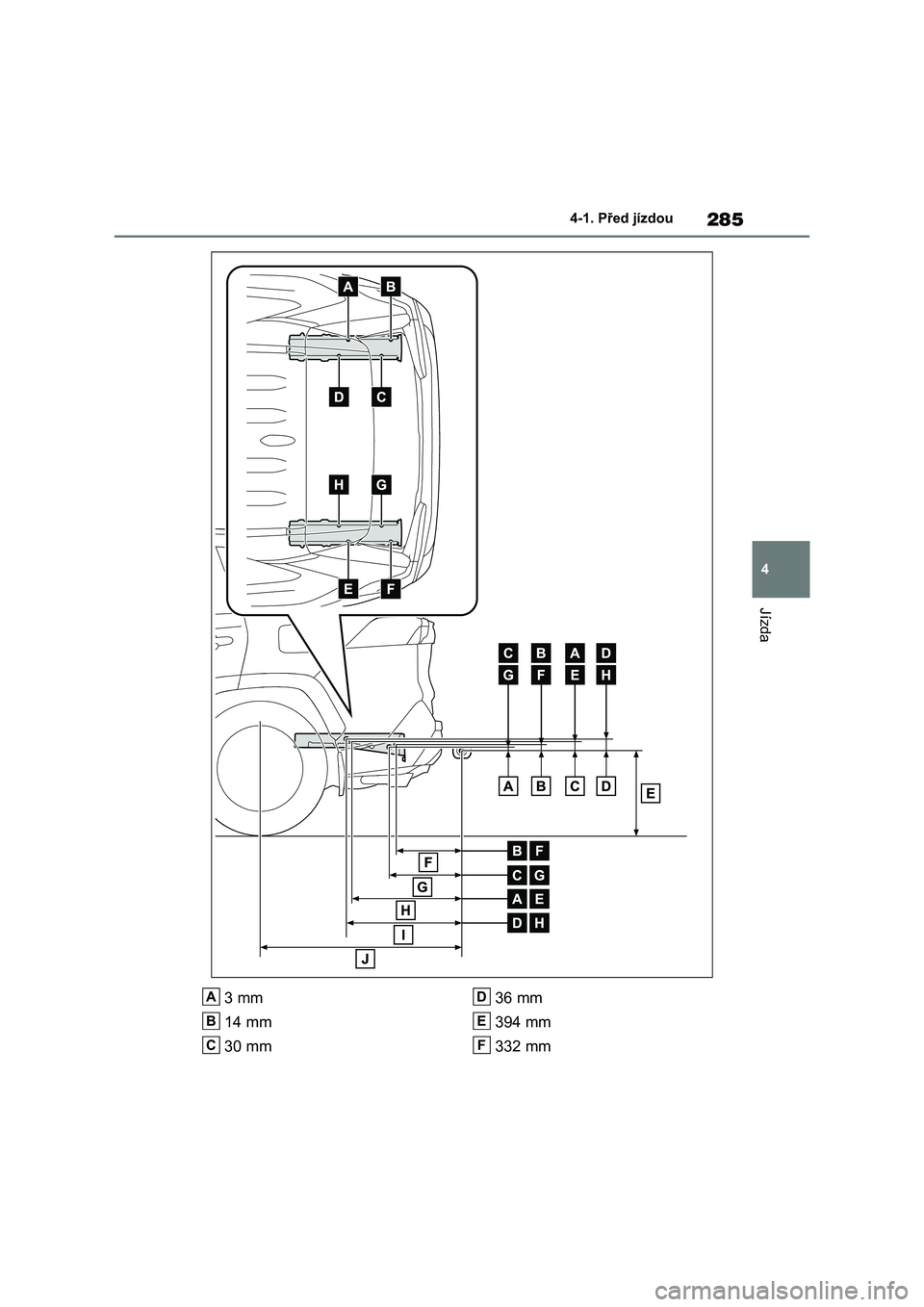

Montážní rozměry pro tažné zařízení a tažný hák
A
B
C
D
E
F
G
H

285
4
4-1. Před jízdou
Jízda
3 mm
14 mm
30 mm
36 mm
394 mm
332 mm
A
B
C
D
E
F

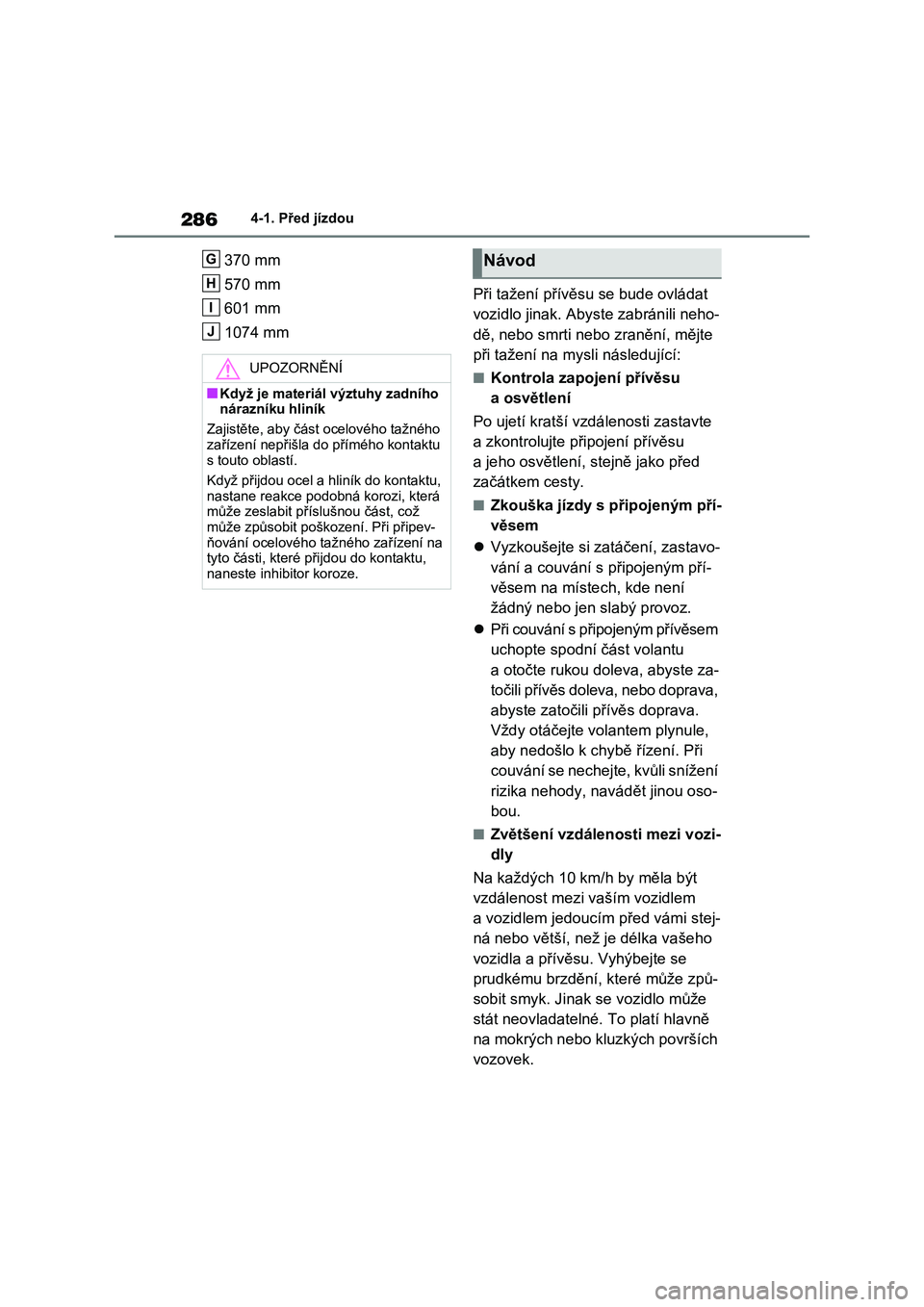

2864-1. Před jízdou
370 mm
570 mm
601 mm
1074 mm
Při tažení přívěsu se bude ovládat
vozidlo jinak. Abyst e zabránili neho-
dě, nebo smrti nebo zranění, mějte
při tažení na mysli následující:
■Kontrola zapojení přívěsu
a osvětlení
Po ujetí kratší vzdálenosti zastavte
a zkontrolujte připojení přívěsu
a jeho osvětlení, s tejně jako před
začátkem cesty.
■Zkouška jízdy s připojeným pří-
věsem
 Vyzkoušejte si zatáčení, zastavo-
vání a couvání s připojeným pří-
věsem na míste ch, kde není
žádný nebo jen slabý provoz.
 Při couvání s připojeným přívěsem
uchopte spodní část volantu
a otočte rukou doleva, abyste za-
točili přívěs doleva, nebo doprava,
abyste zatočili př ívěs doprava.
Vždy otáčejte volantem plynule,
aby nedošlo k chybě řízení. Při
couvání se nechejte, kvůli snížení
rizika nehody, navádět jinou oso-
bou.
■Zvětšení vzdálenosti mezi vozi-
dly
Na každých 10 km/h by měla být
vzdálenost mezi vaším vozidlem
a vozidlem jedoucím před vámi stej-
ná nebo větší, než je délka vašeho
vozidla a přívěsu. Vyhýbejte se
prudkému brzdění, které může způ-
sobit smyk. Jinak se vozidlo může
stát neovladatelné. To platí hlavně
na mokrých nebo kluzkých površích
vozovek.
UPOZORNĚNÍ
■Když je materiál výztuhy zadního nárazníku hliník
Zajistěte, aby část ocelového tažného
zařízení nepřišla do přímého kontaktu s touto oblastí.
Když přijdou ocel a hliník do kontaktu,
nastane reakce podobná korozi, která může zeslabit příslušnou část, což
může způsobit pošk ození. Při připev-
ňování ocelového ta žného zařízení na tyto části, které přijdou do kontaktu,
naneste inhibitor koroze.
G
H
I
J
Návod

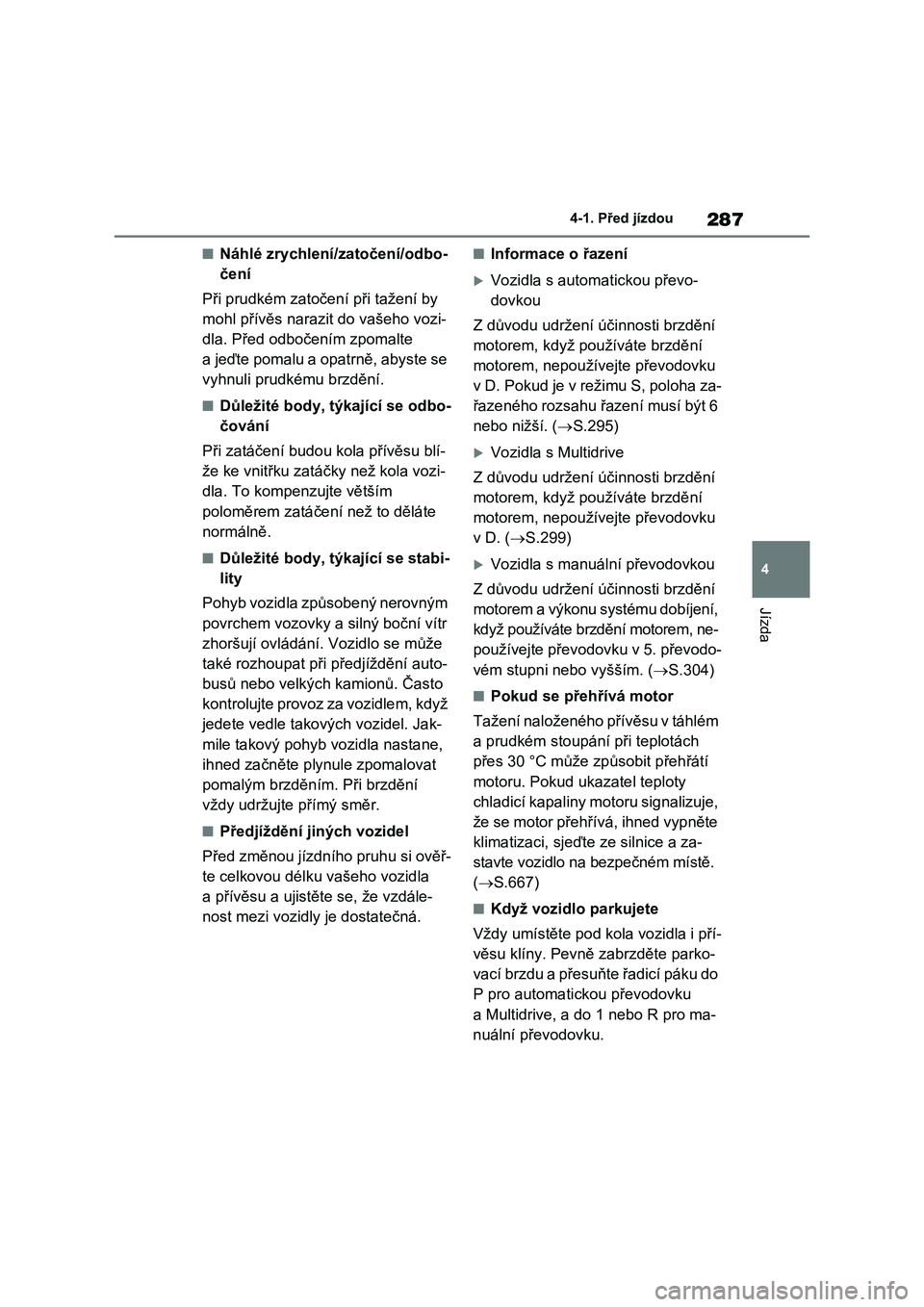

287
4 4-1. Před jízdou
Jízda
■Náhlé zrychlení/zatočení/odbo-
čení
Při prudkém zatočení při tažení by
mohl přívěs narazit do vašeho vozi-
dla. Před odbočením zpomalte
a jeďte pomalu a opatrně, abyste se
vyhnuli prudkému brzdění.
■Důležité body, týkající se odbo-
čování
Při zatáčení budou kola přívěsu blí-
že ke vnitřku zatáčky než kola vozi-
dla. To kompenzujte větším
poloměrem zatáčení než to děláte
normálně.
■Důležité body, týkající se stabi-
lity
Pohyb vozidla způsobený nerovným
povrchem vozovky a silný boční vítr
zhoršují ovládání. Vozidlo se může
také rozhoupat při předjíždění auto-
busů nebo velkých kamionů. Často
kontrolujte provoz za vozidlem, když
jedete vedle takových vozidel. Jak-
mile takový pohyb vozidla nastane,
ihned začněte plynule zpomalovat
pomalým brzděním. Při brzdění
vždy udržujte přímý směr.
■Předjíždění jiných vozidel
Před změnou jízdního pruhu si ověř-
te celkovou délku vašeho vozidla
a přívěsu a ujistěte se, že vzdále-
nost mezi vozidly je dostatečná.
■Informace o řazení
Vozidla s automatickou převo-
dovkou
Z důvodu udržení účinnosti brzdění
motorem, když používáte brzdění
motorem, nepoužívejte převodovku
v D. Pokud je v režimu S, poloha za-
řazeného rozsahu řazení musí být 6
nebo nižší. (S.295)
Vozidla s Multidrive
Z důvodu udržení účinnosti brzdění
motorem, když používáte brzdění
motorem, nepoužívejte převodovku
v D. (S.299)
Vozidla s manuální převodovkou
Z důvodu udržení účinnosti brzdění
motorem a výkonu systému dobíjení,
když používáte brzdění motorem, ne-
používejte převodovku v 5. převodo-
vém stupni nebo vyšším. (S.304)
■Pokud se přehřívá motor
Tažení naloženého přívěsu v táhlém
a prudkém stoupání při teplotách
přes 30 °C může způsobit přehřátí
motoru. Pokud ukazatel teploty
chladicí kapaliny motoru signalizuje,
že se motor přehřívá, ihned vypněte
klimatizaci, sjeďte ze silnice a za-
stavte vozidlo na bezpečném místě.
(S.667)
■Když vozidlo parkujete
Vždy umístěte pod kola vozidla i pří-
věsu klíny. Pevně zabrzděte parko-
vací brzdu a přesuňte řadicí páku do
P pro automatickou převodovku
a Multidrive, a do 1 nebo R pro ma-
nuální převodovku.

2884-1. Před jízdou

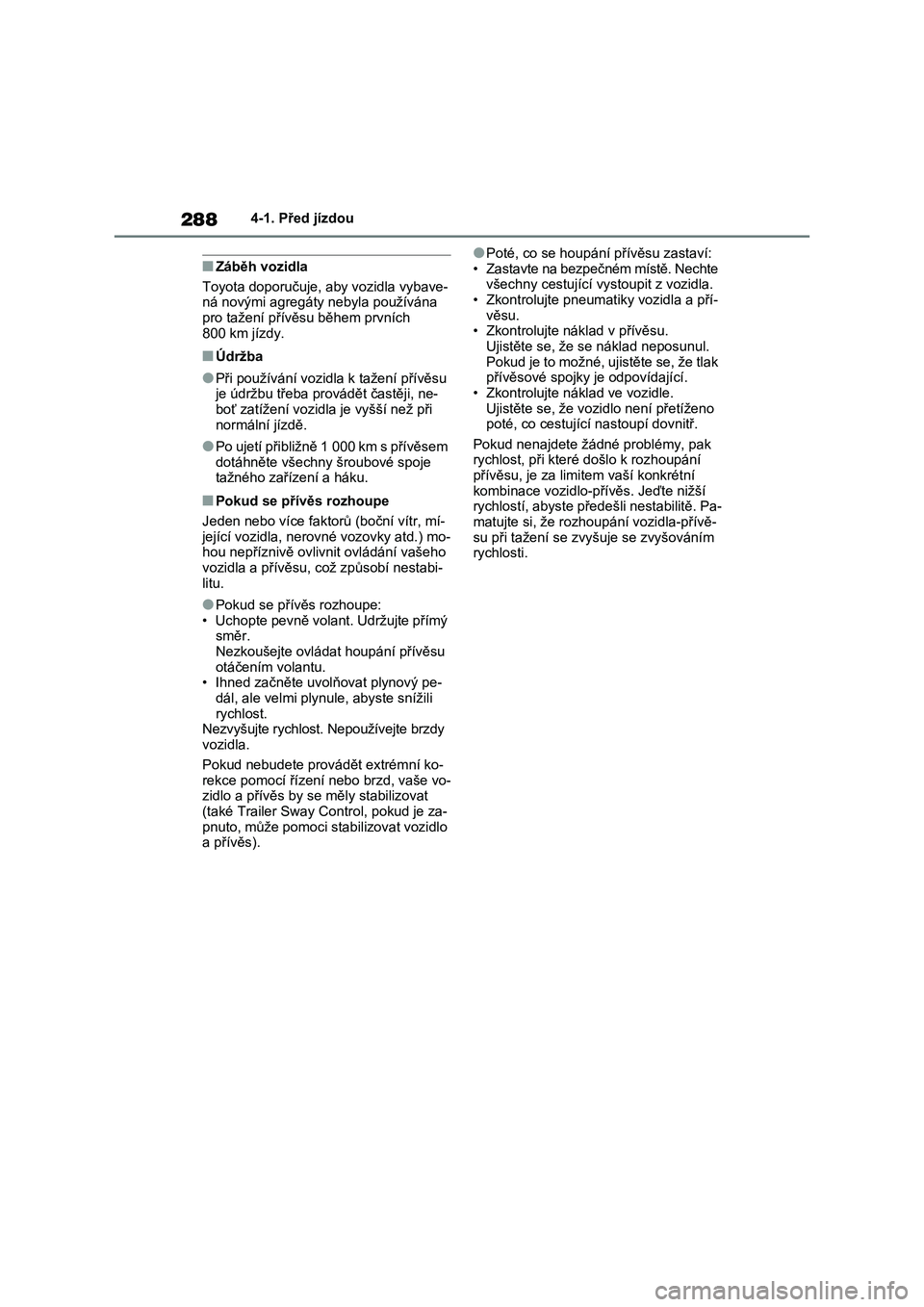

■Záběh vozidla
Toyota doporučuje, aby vozidla vybave-
ná novými agregáty nebyla používána
pro tažení přívěsu během prvních
800 km jízdy.
■Údržba
●Při používání vozidla k tažení přívěsu
je údržbu třeba provádět častěji, ne-
boť zatížení vozidla je vyšší než při
normální jízdě.
●Po ujetí přibližně 1 000 km s přívěsem
dotáhněte všechny šroubové spoje
tažného zařízení a háku.
■Pokud se přívěs rozhoupe
Jeden nebo více faktorů (boční vítr, mí-
jející vozidla, nerovné vozovky atd.) mo-
hou nepříznivě ovlivnit ovládání vašeho
vozidla a přívěsu, což způsobí nestabi-
litu.
●Pokud se přívěs rozhoupe:
• Uchopte pevně volant. Udržujte přímý
směr.
Nezkoušejte ovládat houpání přívěsu
otáčením volantu.
• Ihned začněte uvolňovat plynový pe-
dál, ale velmi plynule, abyste snížili
rychlost.
Nezvyšujte rychlost. Nepoužívejte brzdy
vozidla.
Pokud nebudete provádět extrémní ko-
rekce pomocí řízení nebo brzd, vaše vo-
zidlo a přívěs by se měly stabilizovat
(také Trailer Sway Control, pokud je za-
pnuto, může pomoci stabilizovat vozidlo
a přívěs).
●Poté, co se houpání přívěsu zastaví:
• Zastavte na bezpečném místě. Nechte
všechny cestující vystoupit z vozidla.
• Zkontrolujte pneumatiky vozidla a pří-
věsu.
• Zkontrolujte náklad v přívěsu.
Ujistěte se, že se náklad neposunul.
Pokud je to možné, ujistěte se, že tlak
přívěsové spojky je odpovídající.
• Zkontrolujte náklad ve vozidle.
Ujistěte se, že vozidlo není přetíženo
poté, co cestující nastoupí dovnitř.
Pokud nenajdete žádné problémy, pak
rychlost, při které došlo k rozhoupání
přívěsu, je za limitem vaší konkrétní
kombinace vozidlo-přívěs. Jeďte nižší
rychlostí, abyste předešli nestabilitě. Pa-
matujte si, že rozhoupání vozidla-přívě-
su při tažení se zvyšuje se zvyšováním
rychlosti.

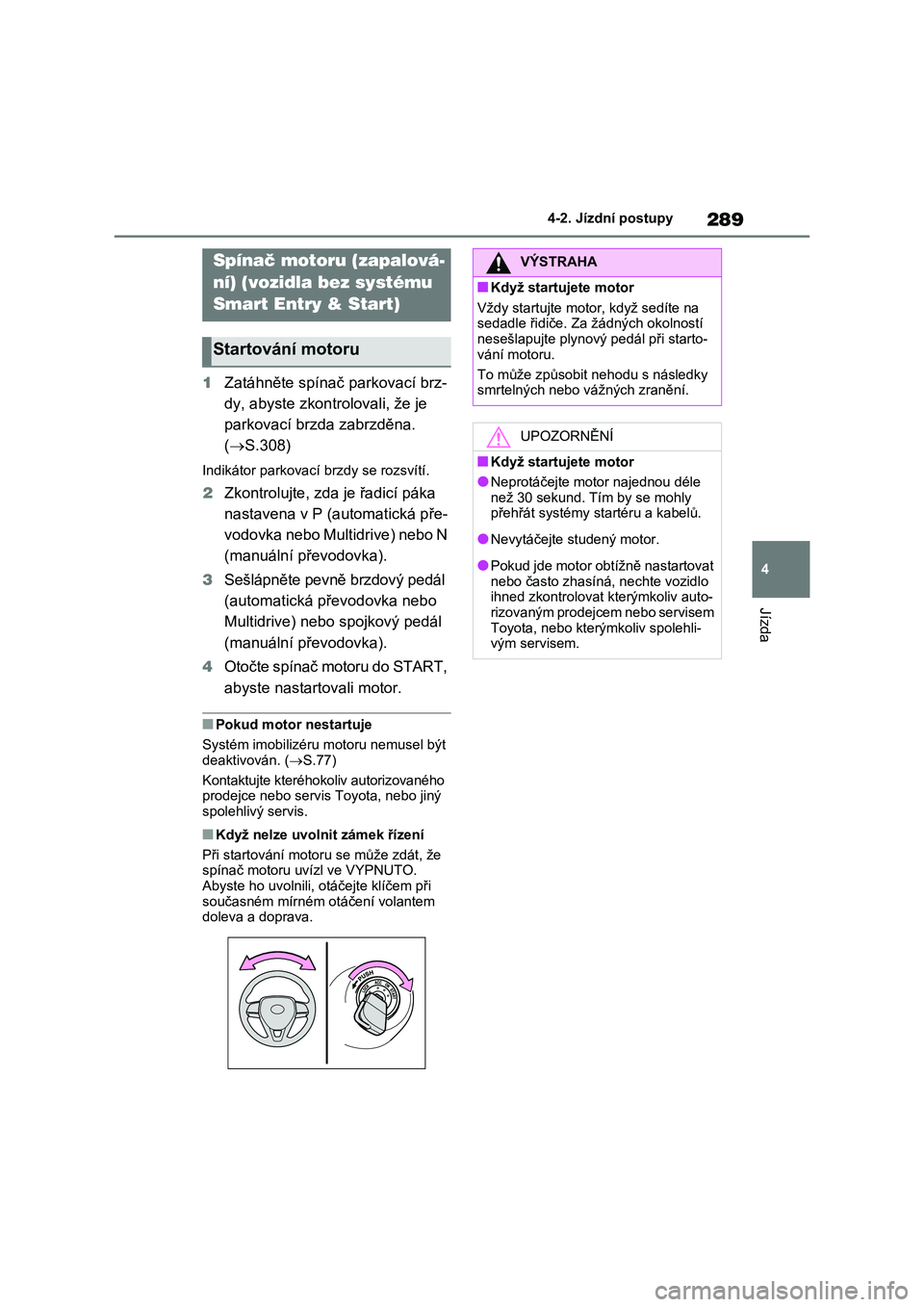

289
4
4-2. Jízdní postupy
Jízda
4-2.Jízdní postupy
1 Zatáhněte spínač parkovací brz-
dy, abyste zkontrolovali, že je
parkovací brzda zabrzděna.
( S.308)
Indikátor parkovací brzdy se rozsvítí.
2Zkontrolujte, zda je řadicí páka
nastavena v P (automatická pře-
vodovka nebo Multidrive) nebo N
(manuální převodovka).
3 Sešlápněte pevně brzdový pedál
(automatická převodovka nebo
Multidrive) nebo spojkový pedál
(manuální převodovka).
4 Otočte spínač motoru do START,
abyste nastartovali motor.
■Pokud motor nestartuje
Systém imobilizéru motoru nemusel být
deaktivován. ( S.77)
Kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiný
spolehlivý servis.
■Když nelze uvolnit zámek řízení
Při startování motor u se může zdát, že spínač motoru uv ízl ve VYPNUTO.
Abyste ho uvolnili, otáčejte klíčem při
současném mírném o táčení volantem doleva a doprava.
Spínač motoru (zapalová-
ní) (vozidla bez systému
Smart Entry & Start)
Startování motoru
VÝSTRAHA
■Když startujete motor
Vždy startujte motor, když sedíte na
sedadle řidiče. Za žádných okolností nesešlapujte plynový pedál při starto-
vání motoru.
To může způsobit n ehodu s následky smrtelných nebo vážných zranění.
UPOZORNĚNÍ
■Když startujete motor
●Neprotáčejte motor najednou déle než 30 sekund. Tím by se mohly
přehřát systémy st artéru a kabelů.
●Nevytáčejte studený motor.
●Pokud jde motor obtížně nastartovat nebo často zhasíná, nechte vozidlo
ihned zkontrolovat kterýmkoliv auto-
rizovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehli-
vým servisem.

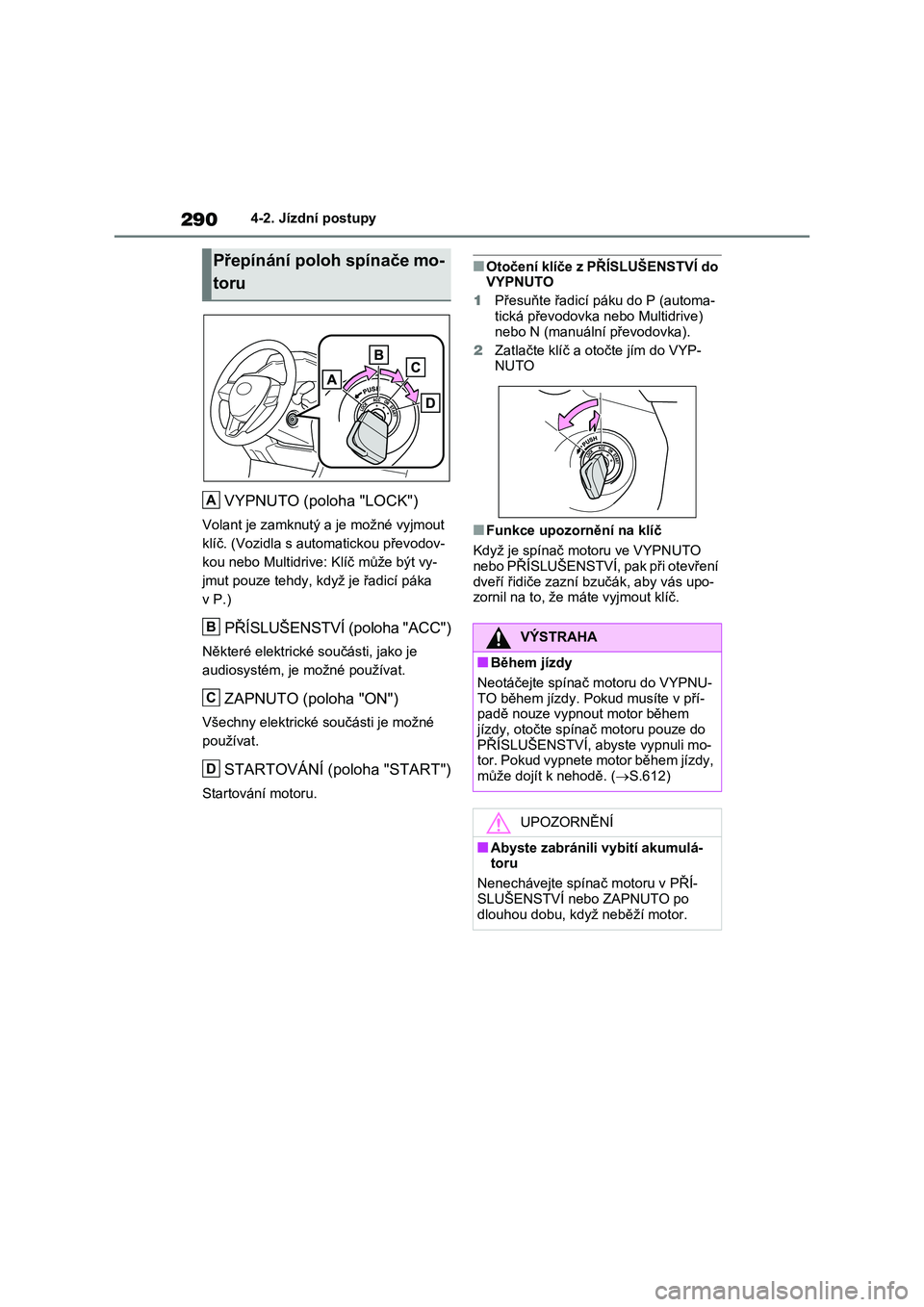

2904-2. Jízdní postupy
VYPNUTO (poloha "LOCK")
Volant je zamknutý a je možné vyjmout
klíč. (Vozidla s automatickou převodov-
kou nebo Multidrive: Klíč může být vy-
jmut pouze tehdy, když je řadicí páka
v P.)
PŘÍSLUŠENSTVÍ (poloha "ACC")
Některé elektrické součásti, jako je
audiosystém, je možné používat.
ZAPNUTO (poloha "ON")
Všechny elektrické součásti je možné
používat.
STARTOVÁNÍ (poloha "START")
Startování motoru.
■Otočení klíče z PŘÍSLUŠENSTVÍ do VYPNUTO
1 Přesuňte řadicí páku do P (automa-
tická převodovka nebo Multidrive)
nebo N (manuální převodovka).
2 Zatlačte klíč a otočte jím do VYP- NUTO
■Funkce upozornění na klíč
Když je spínač motoru ve VYPNUTO
nebo PŘÍSLUŠENSTVÍ, pak při otevření
dveří řidiče zazní bzučák, aby vás upo- zornil na to, že m áte vyjmout klíč.
Přepínání poloh spínače mo-
toru
A
B
C
D
9é675$+$
■Během jízdy
Neotáčejte spínač motoru do VYPNU-
TO během jízdy. Pokud musíte v pří- padě nouze vypnout motor během
jízdy, otočte spínač motoru pouze do
PŘÍSLUŠENSTVÍ, abyste vypnuli mo- tor. Pokud vypnete motor během jízdy,
může dojít k nehodě. ( S.612)
UPOZORNĚNÍ
■Abyste zabránili vybití akumulá- toru
Nenechávejte spínač motoru v PŘÍ-
SLUŠENSTVÍ nebo ZAPNUTO po dlouhou dobu, když neběží motor.
