TOYOTA RAV4 2021 Instructieboekje (in Dutch)

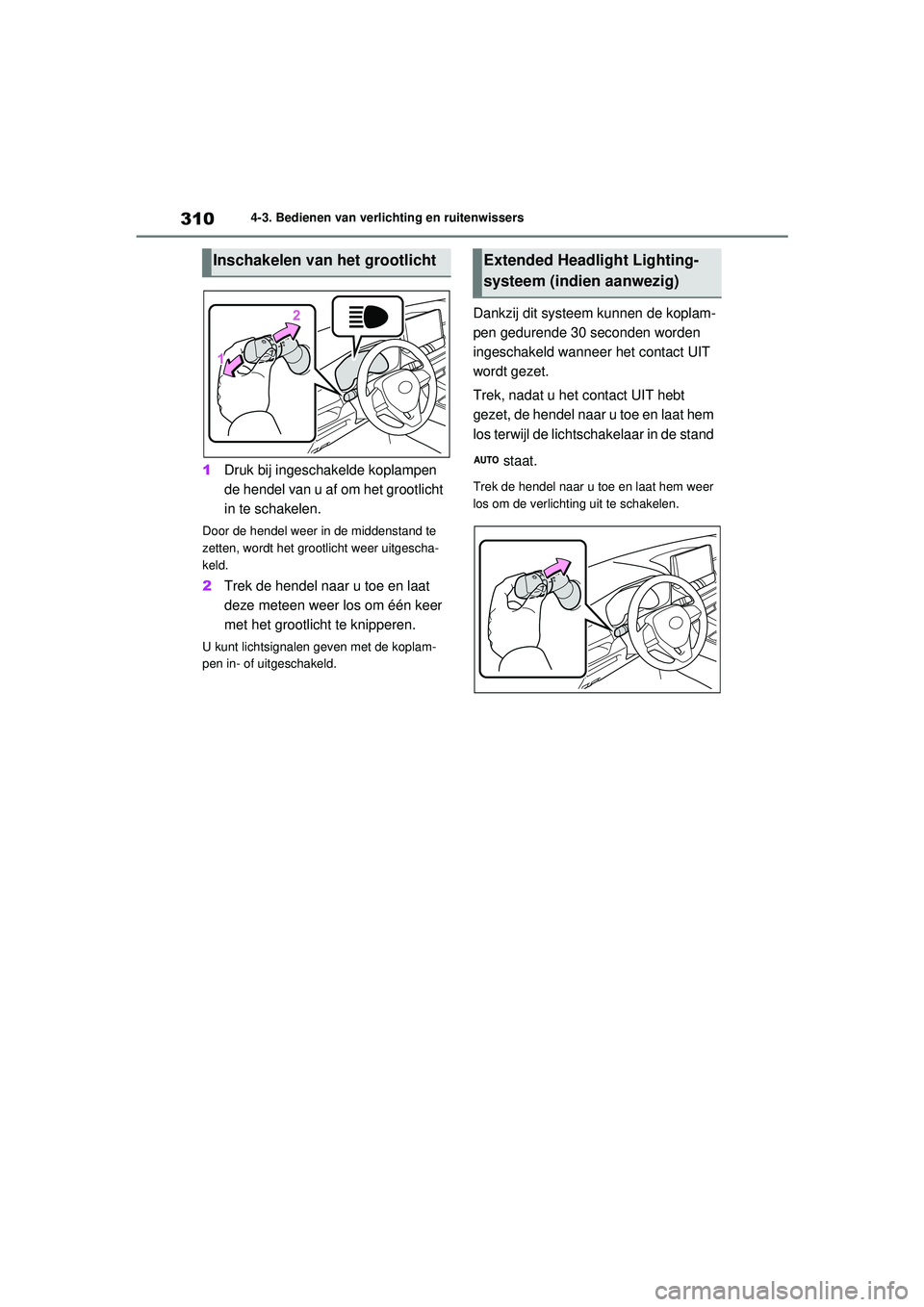

3104-3. Bedienen van verlichting en ruitenwissers
1Druk bij ingeschakelde koplampen
de hendel van u af om het grootlicht
in te schakelen.
Door de hendel weer in de middenstand te
zetten, wordt het grootlicht weer uitgescha-
keld.
2 Trek de hendel naar u toe en laat
deze meteen weer los om één keer
met het grootlicht te knipperen.
U kunt lichtsignalen geven met de koplam-
pen in- of uitgeschakeld.
Dankzij dit systeem kunnen de koplam-
pen gedurende 30 seconden worden
ingeschakeld wanneer het contact UIT
wordt gezet.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat hem
los terwijl de lichtschakelaar in de stand
staat.
Trek de hendel naar u toe en laat hem weer
los om de verlichting uit te schakelen.
Inschakelen van het grootlichtExtended Headlight Lighting-
systeem (indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 310 Friday, August 7, 2020 1:15 PM

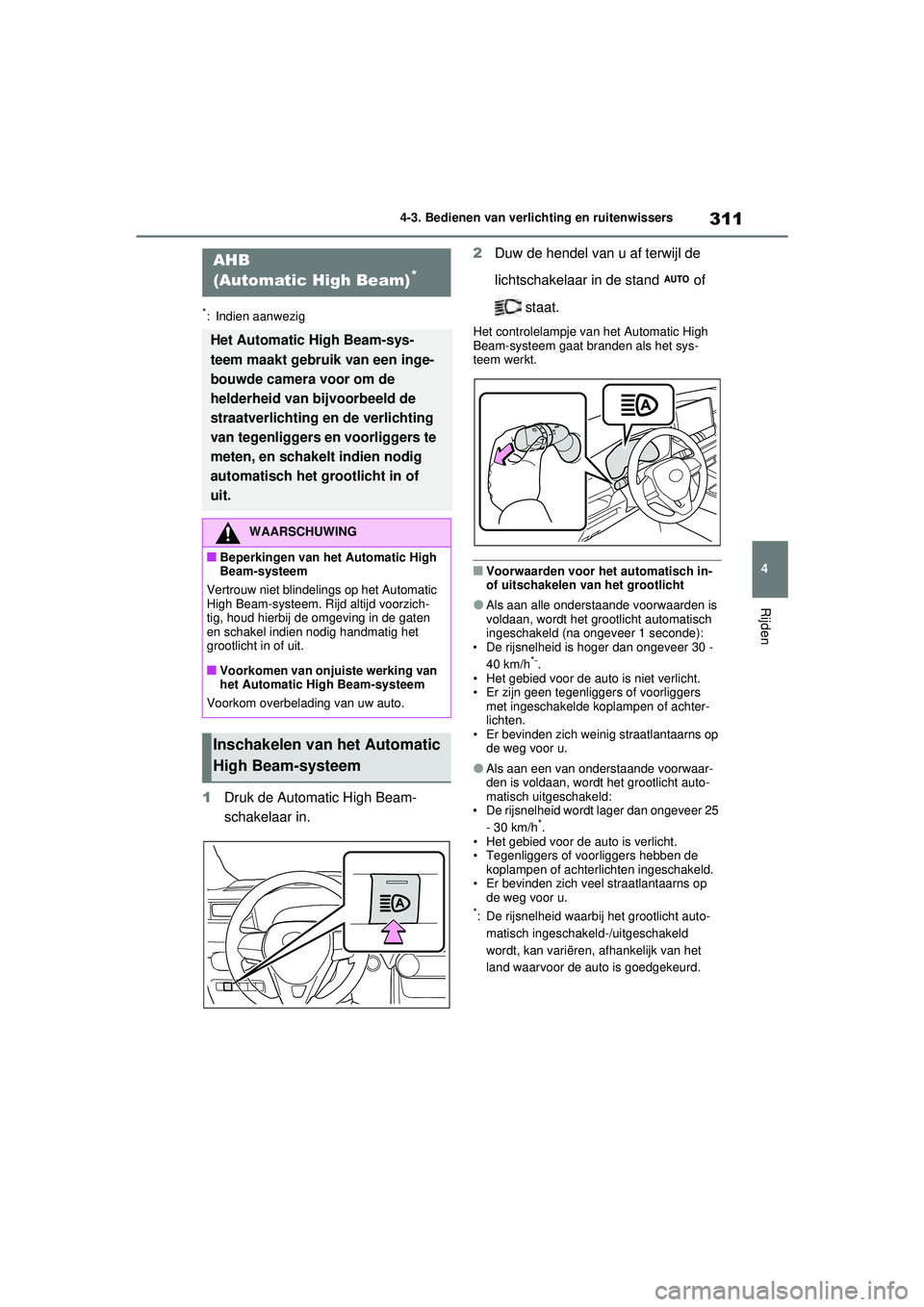

311
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
*: Indien aanwezig
1
Druk de Automatic High Beam-
schakelaar in. 2
Duw de hendel van u af terwijl de
lichtschakelaar in de stand of
staat.
Het controlelampje van het Automatic High
Beam-systeem gaat branden als het sys-
teem werkt.
■Voorwaarden voor het automatisch in-
of uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden is
voldaan, wordt het grootlicht automatisch
ingeschakeld (na ongeveer 1 seconde):
• De rijsnelheid is hoger dan ongeveer 30 -
40 km/h
*-.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of achter-
lichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voorwaar-
den is voldaan, wordt het grootlicht auto-
matisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer 25
- 30 km/h
*.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de koplampen of achterlichten ingeschakeld.
• Er bevinden zich veel straatlantaarns op de weg voor u.
*: De rijsnelheid waarbij het grootlicht auto-
matisch ingeschakel d-/uitgeschakeld
wordt, kan variëren, afhankelijk van het
land waarvoor de auto is goedgekeurd.
AHB
(Automatic High Beam)*
Het Automatic High Beam-sys-
teem maakt gebruik van een inge-
bouwde camera voor om de
helderheid van bijvoorbeeld de
straatverlichting en de verlichting
van tegenliggers en voorliggers te
meten, en schakelt indien nodig
automatisch het gr ootlicht in of
uit.
WAARSCHUWING
■Beperkingen van het Automatic High
Beam-systeem
Vertrouw niet blindelings op het Automatic
High Beam-systeem. Rijd altijd voorzich-
tig, houd hierbij de omgeving in de gaten
en schakel indien nodig handmatig het
grootlicht in of uit.
■Voorkomen van onjuiste werking van
het Automatic High Beam-systeem
Voorkom overbelading van uw auto.
Inschakelen van het Automatic
High Beam-systeem
pM_RAV4_OM_OM42D20E_(EE).book Page 311 Friday, August 7, 2020 1:15 PM

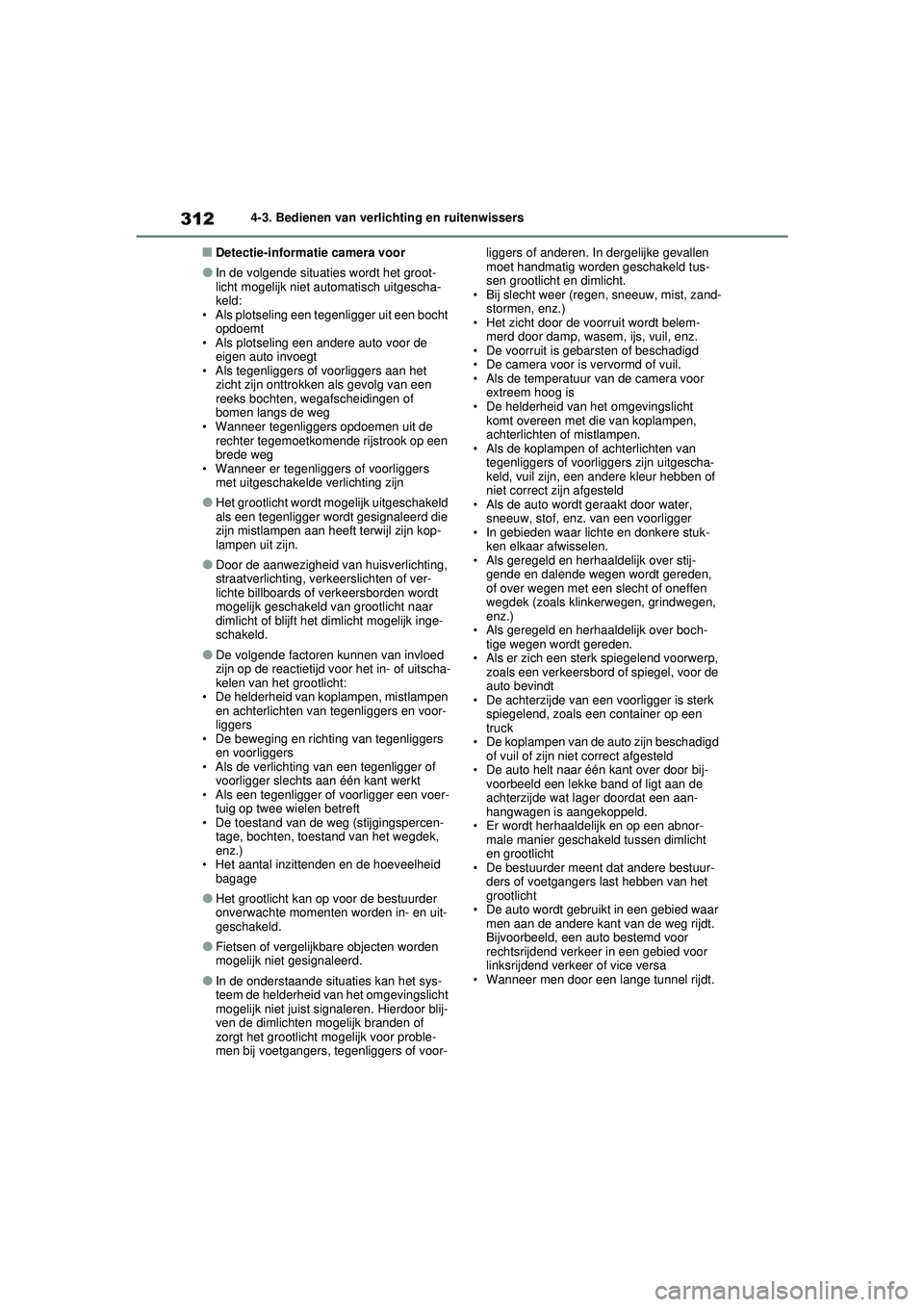

3124-3. Bedienen van verlichting en ruitenwissers
■Detectie-informatie camera voor
●In de volgende situaties wordt het groot-
licht mogelijk niet automatisch uitgescha-
keld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen uit de rechter tegemoetkomende rijstrook op een
brede weg
• Wanneer er tegenliggers of voorliggers met uitgeschakelde verlichting zijn
●Het grootlicht wordt mogelijk uitgeschakeld
als een tegenligger wordt gesignaleerd die
zijn mistlampen aan heeft terwijl zijn kop-
lampen uit zijn.
●Door de aanwezigheid van huisverlichting,
straatverlichting, verkeerslichten of ver-
lichte billboards of verkeersborden wordt
mogelijk geschakeld van grootlicht naar
dimlicht of blijft het dimlicht mogelijk inge-
schakeld.
●De volgende factoren kunnen van invloed
zijn op de reactietijd voor het in- of uitscha-
kelen van het grootlicht:
• De helderheid van koplampen, mistlampen en achterlichten van tegenliggers en voor-
liggers
• De beweging en richting van tegenliggers en voorliggers
• Als de verlichting van een tegenligger of voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voer- tuig op twee wielen betreft
• De toestand van de weg (stijgingspercen- tage, bochten, toestand van het wegdek,
enz.)
• Het aantal inzittenden en de hoeveelheid bagage
●Het grootlicht kan op voor de bestuurder
onverwachte momenten worden in- en uit-
geschakeld.
●Fietsen of vergelijkbare objecten worden
mogelijk niet gesignaleerd.
●In de onderstaande situaties kan het sys-
teem de helderheid van het omgevingslicht
mogelijk niet juist signaleren. Hierdoor blij-
ven de dimlichten mogelijk branden of
zorgt het grootlicht mogelijk voor proble-
men bij voetgangers, tegenliggers of voor- liggers of anderen. In dergelijke gevallen
moet handmatig worden geschakeld tus-
sen grootlicht en dimlicht.
• Bij slecht weer (regen, sneeuw, mist, zand- stormen, enz.)
• Het zicht door de voorruit wordt belem- merd door damp, wasem, ijs, vuil, enz.
• De voorruit is gebarsten of beschadigd
• De camera voor is vervormd of vuil.
• Als de temperatuur van de camera voor extreem hoog is
• De helderheid van het omgevingslicht komt overeen met die van koplampen,
achterlichten of mistlampen.
• Als de koplampen of achterlichten van tegenliggers of voorliggers zijn uitgescha-
keld, vuil zijn, een andere kleur hebben of
niet correct zijn afgesteld
• Als de auto wordt geraakt door water, sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stij- gende en dalende wegen wordt gereden,
of over wegen met een slecht of oneffen
wegdek (zoals klinkerwegen, grindwegen,
enz.)
• Als geregeld en herhaaldelijk over boch- tige wegen wordt gereden.
• Als er zich een sterk spiegelend voorwerp, zoals een verkeersbord of spiegel, voor de
auto bevindt
• De achterzijde van een voorligger is sterk spiegelend, zoals een container op een
truck
• De koplampen van de auto zijn beschadigd of vuil of zijn niet correct afgesteld
• De auto helt naar één kant over door bij- voorbeeld een lekke band of ligt aan de
achterzijde wat lager doordat een aan-
hangwagen is aangekoppeld.
• Er wordt herhaaldelijk en op een abnor- male manier geschakeld tussen dimlicht
en grootlicht
• De bestuurder meent dat andere bestuur- ders of voetgangers last hebben van het
grootlicht
• De auto wordt gebruikt in een gebied waar men aan de andere kant van de weg rijdt.
Bijvoorbeeld, een auto bestemd voor
rechtsrijdend verkeer in een gebied voor
linksrijdend verkeer of vice versa
• Wanneer men door een lange tunnel rijdt.
pM_RAV4_OM_OM42D20E_(EE).book Page 312 Friday, August 7, 2020 1:15 PM

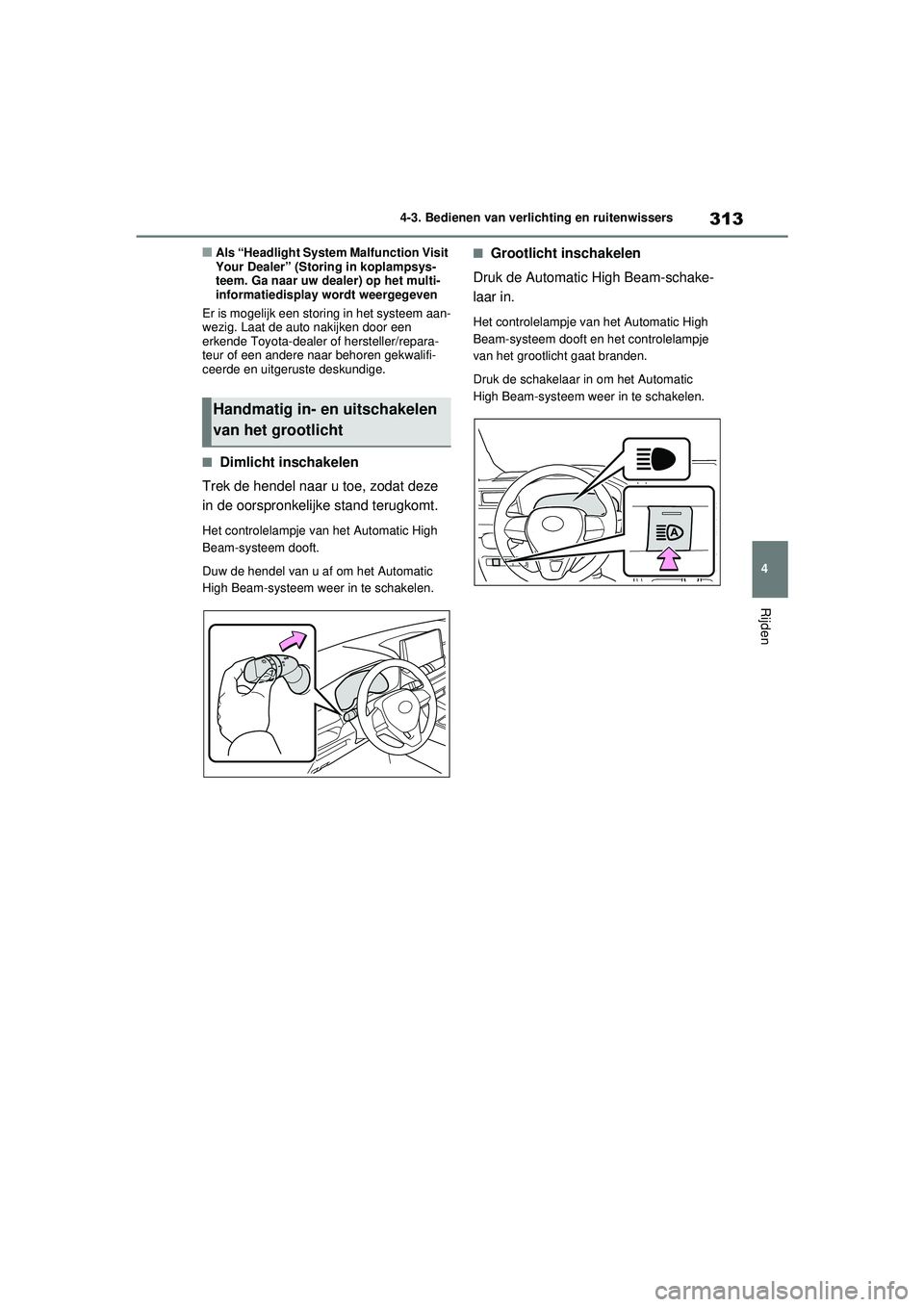

313
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
■Als “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) op het multi-
informatiedisplay wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Dimlicht inschakelen
Trek de hendel naar u toe, zodat deze
in de oorspronkelijke stand terugkomt.
Het controlelampje van het Automatic High
Beam-systeem dooft.
Duw de hendel van u af om het Automatic
High Beam-systeem weer in te schakelen.
■Grootlicht inschakelen
Druk de Automatic High Beam-schake-
laar in.
Het controlelampje van het Automatic High
Beam-systeem dooft en het controlelampje
van het grootlicht gaat branden.
Druk de schakelaar in om het Automatic
High Beam-systeem weer in te schakelen.
Handmatig in- en uitschakelen
van het grootlicht
pM_RAV4_OM_OM42D20E_(EE).book Page 313 Friday, August 7, 2020 1:15 PM

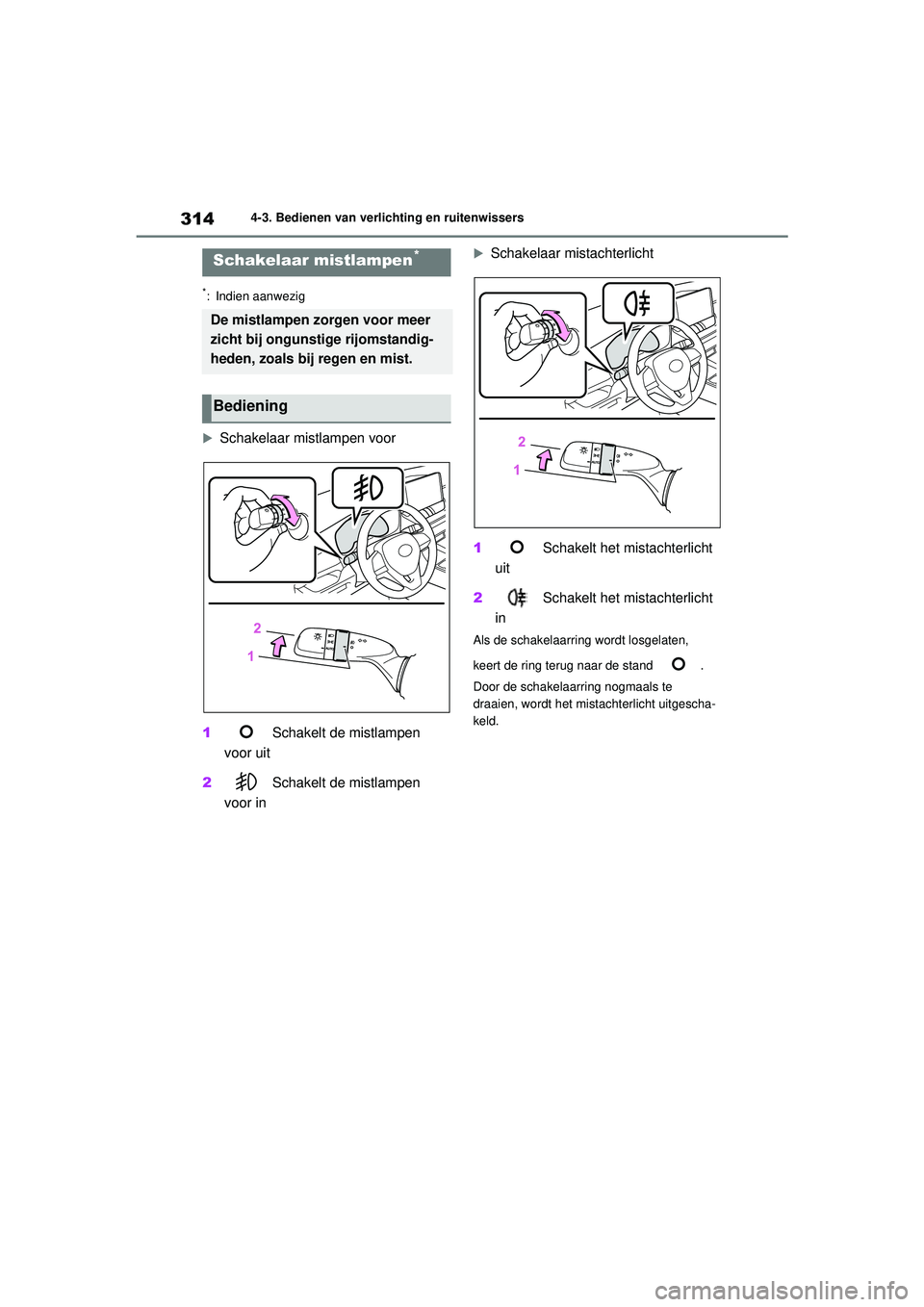

3144-3. Bedienen van verlichting en ruitenwissers
*: Indien aanwezig

Schakelaar mistlampen voor
1 Schakelt de mistlampen
voor uit
2 Schakelt de mistlampen
voor in
Schakelaar mistachterlicht
1 Schakelt het mistachterlicht
uit
2 Schakelt het mistachterlicht
in
Als de schakelaarring wordt losgelaten,
keert de ring terug naar de stand .
Door de schakelaarring nogmaals te
draaien, wordt het mistachterlicht uitgescha-
keld.
Schakelaar mistlampen*
De mistlampen zorgen voor meer
zicht bij ongunstige rijomstandig-
heden, zoals bij regen en mist.
Bediening
pM_RAV4_OM_OM42D20E_(EE).book Page 314 Friday, August 7, 2020 1:15 PM

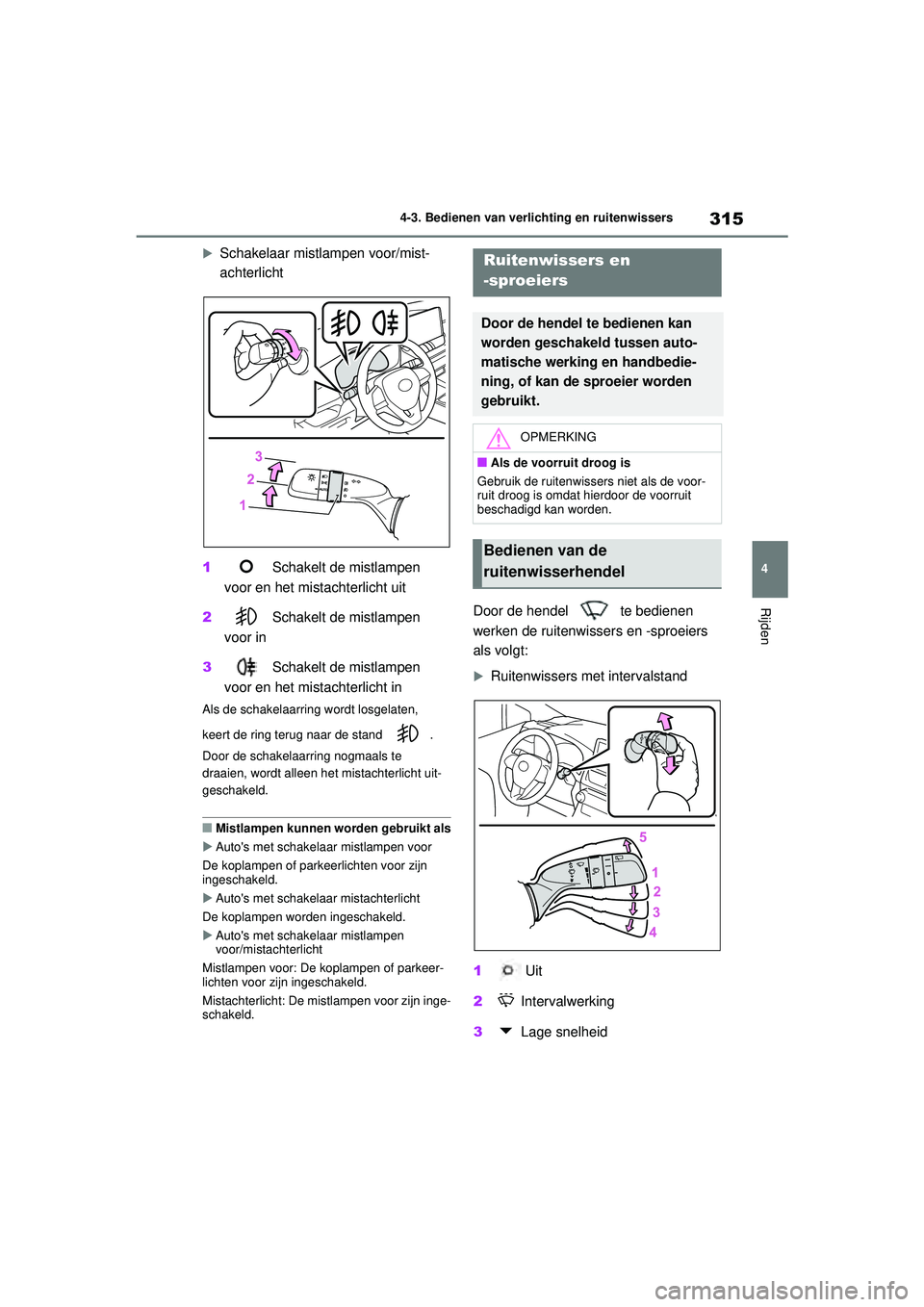

315
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
Schakelaar mistlampen voor/mist-
achterlicht
1 Schakelt de mistlampen
voor en het mistachterlicht uit
2 Schakelt de mistlampen
voor in
3 Schakelt de mistlampen
voor en het mistachterlicht in
Als de schakelaarring wordt losgelaten,
keert de ring terug naar de stand .
Door de schakelaarring nogmaals te
draaien, wordt alleen het mistachterlicht uit-
geschakeld.
■Mistlampen kunnen worden gebruikt als
 Auto's met schakelaar mistlampen voor
De koplampen of parkeerlichten voor zijn
ingeschakeld.
 Auto's met schakelaar mistachterlicht
De koplampen worden ingeschakeld.
 Auto's met schakelaar mistlampen
voor/mistachterlicht
Mistlampen voor: De koplampen of parkeer-
lichten voor zijn ingeschakeld.
Mistachterlicht: De mist lampen voor zijn inge-
schakeld.
Door de hendel te bedienen
werken de ruitenwissers en -sproeiers
als volgt:
Ruitenwissers met intervalstand
1 Uit
2 Intervalwerking
3 Lage snelheid
Ruitenwissers en
-sproeiers
Door de hendel te bedienen kan
worden geschakeld tussen auto-
matische werking en handbedie-
ning, of kan de sproeier worden
gebruikt.
OPMERKING
■Als de voorruit droog is
Gebruik de ruitenwissers niet als de voor-
ruit droog is omdat hierdoor de voorruit
beschadigd kan worden.
Bedienen van de
ruitenwisserhendel
pM_RAV4_OM_OM42D20E_(EE).book Page 315 Friday, August 7, 2020 1:15 PM

3164-3. Bedienen van verlichting en ruitenwissers
4 Hoge snelheid
5 Enkele slag
Het wisinterval kan worden gewijzigd
als de intervalstand wordt geselec-
teerd.
6 Verkort het interval van de wisser-
werking
7 Verlengt het interval van de wisser-
werking
8 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers zullen automatisch een
aantal slagen maken als de ruitensproeiers
worden ingeschakeld. Auto's met koplamp-
sproeiers: Als het contact AAN staat, de
koplampen zijn ingeschakeld en u de hendel
naar u toe trekt, werken de koplampsproei-
ers één keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de hendel
naar u toe trekt. 
Ruitenwissers met regensensor
1 Uit
2 Stand AUTO
3 Lage snelheid
4 Hoge snelheid
5 Enkele slag
In de stand AUTO werken de ruitenwissers
automatisch wanneer de sensor signaleert
dat het regent. De wissnelheid wordt auto-
matisch afgestemd op de hoeveelheid neer-
slag en de rijsnelheid.
In de stand AUTO kan de sensorgevoe-
ligheid worden ingesteld.
6Verhoogt de gevoeligheid
7 Verlaagt de gevoeligheid
pM_RAV4_OM_OM42D20E_(EE).book Page 316 Friday, August 7, 2020 1:15 PM

317
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
8
Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers zullen automatisch een
aantal slagen maken als de ruitensproeiers
worden ingeschakeld. Auto's met koplamp-
sproeiers: Als het contact AAN staat, de
koplampen zijn ingeschakeld en u de hendel
naar u toe trekt, werken de koplampsproei-
ers één keer. Daarna werken de koplamp-
sproeiers elke vijfde keer dat u de hendel
naar u toe trekt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking
 Auto's met ruitenwissers met intervalstand
In de stand voor de lage snelheid schakelt de
ruitenwisser over van lage snelheid naar
interval als de auto stilstaat. (Echter, wan-
neer het interval op het hoogste niveau staat
ingesteld, schakelt de modus niet over.)
 Auto's met ruitenwissers met regensensor
In de stand voor de lage snelheid schakelt de
ruitenwisser over van lage snelheid naar
interval als de auto stilstaat. (Maar als de
gevoeligheid van de sensor wordt aangepast
tot het hoogste niveau, kan de stand niet wor-
den veranderd.)
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.*
●Als de ruitenwisserschakelaar in de stand
AUTO wordt gezet en het contact AAN
staat, werken de ruitenwissers één keer
om aan te geven dat de stand AUTO is
geactiveerd.
●Als de ruitenwisser gevoeliger wordt afge-
steld, kan de wisser één keer werken om
aan te geven dat de gevoeligheid is gewij-
zigd.
●Als de temperatuur van de regensensor
85°C of hoger, of -15°C of lager is, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar in dat geval in
een andere stand dan AUTO.
*: Deze zijn mogelijk aan de andere kant
geplaatst, afhankelijk van de regio.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
■Sproeierkopverwarming (indien aanwe-
zig)
De sproeierkopverwarming treedt in werking
om te voorkomen dat de sproeierkoppen
bevriezen wanneer de buitentemperatuur
5°C of lager is en het contact AAN staat.
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
pM_RAV4_OM_OM42D20E_(EE).book Page 317 Friday, August 7, 2020 1:15 PM

3184-3. Bedienen van verlichting en ruitenwissers
Door de schakelaar te bedienen
werkt de achterruitenwisser als volgt:
1 Uit
2 Intervalwerking
3 Normale werking
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
■Wanneer de sproeierkopverwarming
in werking is (indien aanwezig)
Raak het oppervlak rond de sproeierkop
niet aan, omdat dit heet kan worden en
brandwonden kan veroorzaken.
OPMERKING
■Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aan-
gezien de sproeierpomp oververhit kan
raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergelijks. Hierdoor kan
de sproeierkop beschadigd raken.
■Voorkomen van ontlading van de
accu
Laat de ruitenwissers niet langer inge-
schakeld dan noodzakelijk is als de motor
niet draait.
Achterruitenwisser
en -sproeier
De achterruitenwisser en -sproeier
kunnen worden bediend met de
hendel.
OPMERKING
■Als de achterruit droog is
Gebruik de ruitenwisser niet als de achter-
ruit droog is omdat de achterruit hierdoor
beschadigd kan raken.
Bedienen van de
ruitenwisserhendel
pM_RAV4_OM_OM42D20E_(EE).book Page 318 Friday, August 7, 2020 1:15 PM

319
4
4-3. Bedienen van verlichting en ruitenwissers
Rijden
4
Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door de hendel naar voren te duwen treden
de ruitenwissers en -sproeiers in werking.
De ruitenwisser maakt automatisch een aan-
tal wisbewegingen nadat de sproeier in wer-
king is getreden.
■De achterruitenwisser en -sproeier kun-
nen worden bediend als
Het contact AAN staat.
■Als er geen ruitensproeiervloeistof op
de ruit terechtkomt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer, als dat
het geval is, of de sproeierkop niet verstopt
is.
■Aan het openen van de achterklep
gekoppelde onderbreking van de wer-
king van de achterruitenwisser
Als de achterruitenwisser in werking is en bij
stilstaande auto de achterklep wordt
geopend, wordt de werking van de achterrui-
tenwisser onderbroken om te voorkomen dat
iemand in de buurt van de auto natgespetterd
wordt. Als de achterklep wordt gesloten,
wordt de werking van de achterruitenwisser
hervat.
*
*
: Deze instellingen moeten aan de persoon- lijke voorkeur worden aangepast door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Aan de achteruitversnelling gekoppelde
werking van de achterruitenwisser
Als de selectiehendel in stand R wordt gezet
terwijl de ruitenwissers voor in werking zijn,
maakt de achterruitenwisser één wisslag.
■Persoonlijke voorkeursinstellingen
De instelling van de aan de achteruitversnel-
ling gekoppelde werking kan worden gewij-
zigd.
(Systemen met mogelijkheden voor persoon-
lijke voorkeur sinstellingen: →Blz. 691)
OPMERKING
■Als het sproeierreservoir leeg is
Druk niet constant op de schakelaar, aan-
gezien de sproeierpomp oververhit kan
raken.
■Wanneer een sproeier verstopt raakt
Neem in dit geval contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Probeer als een sproeierkop verstopt is
geraakt deze niet schoon te maken met
een naald of iets dergel ijks. Hierdoor kan
de sproeierkop beschadigd raken.
■Voorkomen van ontlading van de
accu
Laat de ruitenwissers niet langer inge-
schakeld dan noodzakelijk is als de motor
niet draait.
pM_RAV4_OM_OM42D20E_(EE).book Page 319 Friday, August 7, 2020 1:15 PM
