5807-3. Zelf uit te voeren onderhoud
 Voor auto's die in Wit-Rusland zijn verkocht
*: Alleen auto's met bandenspanningswaar-
schuwingssysteem
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialis eerd. Laat de identifi-
catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. ( →Blz. 582)
■Bij het vervangen van banden en velgen
(auto's met bandenspanningswaar-
schuwingssysteem)
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van
bandenspanningssensoren
en -zenders
*
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes (auto's met
bandenspanningswaarschuwings-
systeem)
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er niet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Het dopje kan anders vast gaan zitten.
pM_RAV4_OM_OM42D20E_(EE).book Page 580 Friday, August 7, 2020 1:15 PM

581
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( →Blz. 582)
Als het bandenspanningswaarschu-
wingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en zet de motor uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 678)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
5 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer “Vehicle Settings”
(voertuiginstellingen) en houd ver-
volgens ingedrukt.
6 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel, selecteer TPWS en druk
vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel en selecteer “Set Pressure”
(stel bandenspanning in). Houd ver-
volgens ingedrukt.
De melding “Setting Tire Pressure Warning
System” (bandenspanningswaarschuwings-
systeem wordt ingesteld) wordt weergege-
ven op het multi-informatiedisplay en het
waarschuwingslampje lage bandenspan-
ning knippert 3 keer.
Wanneer de melding verdwijnt, is de initiali-
satie voltooid.
OPMERKING
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
(auto's met bandenspanningswaar-
schuwingssysteem)
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( →Blz. 572, 585)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
(indien aanwezig)
pM_RAV4_OM_OM42D20E_(EE).book Page 581 Friday, August 7, 2020 1:15 PM

5827-3. Zelf uit te voeren onderhoud
■Wanneer initialiseren
Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden koud
zijn bij de initialisatie en bij het aanpassen
van de bandenspanning.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie per
ongeluk UIT hebt gezet, dan is het niet
noodzakelijk de initialisatie weer te starten,
omdat de initialisatie automatisch herstart
wordt wanneer het contact de volgende
keer AAN wordt gezet.
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning wan-
neer ze koud zijn en voer de initialisatie
opnieuw uit.
■Als de initialisatie van het bandenspan-
ningswaarschuwingssysteem niet vol-
tooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en
zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op
te slaan mislukken, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knippe-
ren.
●Nadat er na de initialisatie gedurende een
bepaalde tijd gereden is, gaat het waar-
schuwingslampje branden nadat het gedu-
rende 1 minuut heeft geknipperd.
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Naast de set
identificatiecodes va n de sensoren van
het bandenspanningswaarschuwings-
systeem die al bij de auto is geregis-
treerd, kan een tweede set
identificatiecodes worden geregis-
treerd. Een tweede set identificatieco-
des van de sensoren van het
bandenspanningswaarschuwingssys-
teem kan door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige worden gere-
gistreerd. Als er 2 sets identificatieco-
des zijn geregistreerd, kunnen beide
sets identificatiecodes worden geselec-
teerd.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet voordat de banden
op de voorgeschreven spanning zijn
gebracht. Anders kan het voorkomen dat
het waarschuwingslampje voor de lage
bandenspanning niet gaat branden terwijl
de bandenspanning te laag is, of wel gaat
branden terwijl de bandenspanning in orde
is.
Registreren van
identificatiecodes (auto's
met bandenspannings-
waarschuwingssysteem)
pM_RAV4_OM_OM42D20E_(EE).book Page 582 Friday, August 7, 2020 1:15 PM

583
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→Blz. 678)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
pM_RAV4_OM_OM42D20E_(EE).book Page 583 Friday, August 7, 2020 1:15 PM

5847-3. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen op
dat deze hetzelfde draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Bij het vervangen van velgen (auto's
met bandenspanningswaarschuwings-
systeem)
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 572, 585)
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band. Als u dat wel doet, kan
dat leiden tot een ongeval waarbij ern-
stig letsel kan ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. ( →Blz. 647) Als
de wielmoeren worden geplaatst met de
schuine kant van het wiel af, kan de velg
scheuren waardoor het wiel tijdens het
rijden kan losraken. Dit kan leiden tot
een ongeval, met ernstig letsel als
gevolg.
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren. Door het gebruik
van olie of vet worden de wielmoeren
mogelijk te vast aangedraaid waardoor
de bouten of de velg beschadigd kun-
nen raken. Daarnaast kunnen de wiel-
moeren loslopen en de wielen losraken,
wat kan leiden tot een ongeval met ern-
stig letsel als gevolg. Verwijder olie of
vet van de wielbouten of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen.
Als u dat wel doet, kan er tijdens het rijden
lucht uit de band ontsnappen, waardoor
een ongeval zou kunnen ontstaan.
pM_RAV4_OM_OM42D20E_(EE).book Page 584 Friday, August 7, 2020 1:15 PM

585
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepa-
reerd of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer. 1
Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders (auto's met
bandenspanningswaarschuwings-
systeem)
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -
zenders naar een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
pM_RAV4_OM_OM42D20E_(EE).book Page 585 Friday, August 7, 2020 1:15 PM

5867-3. Zelf uit te voeren onderhoud
4Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
5Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter. 6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 586 Friday, August 7, 2020 1:15 PM

587
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

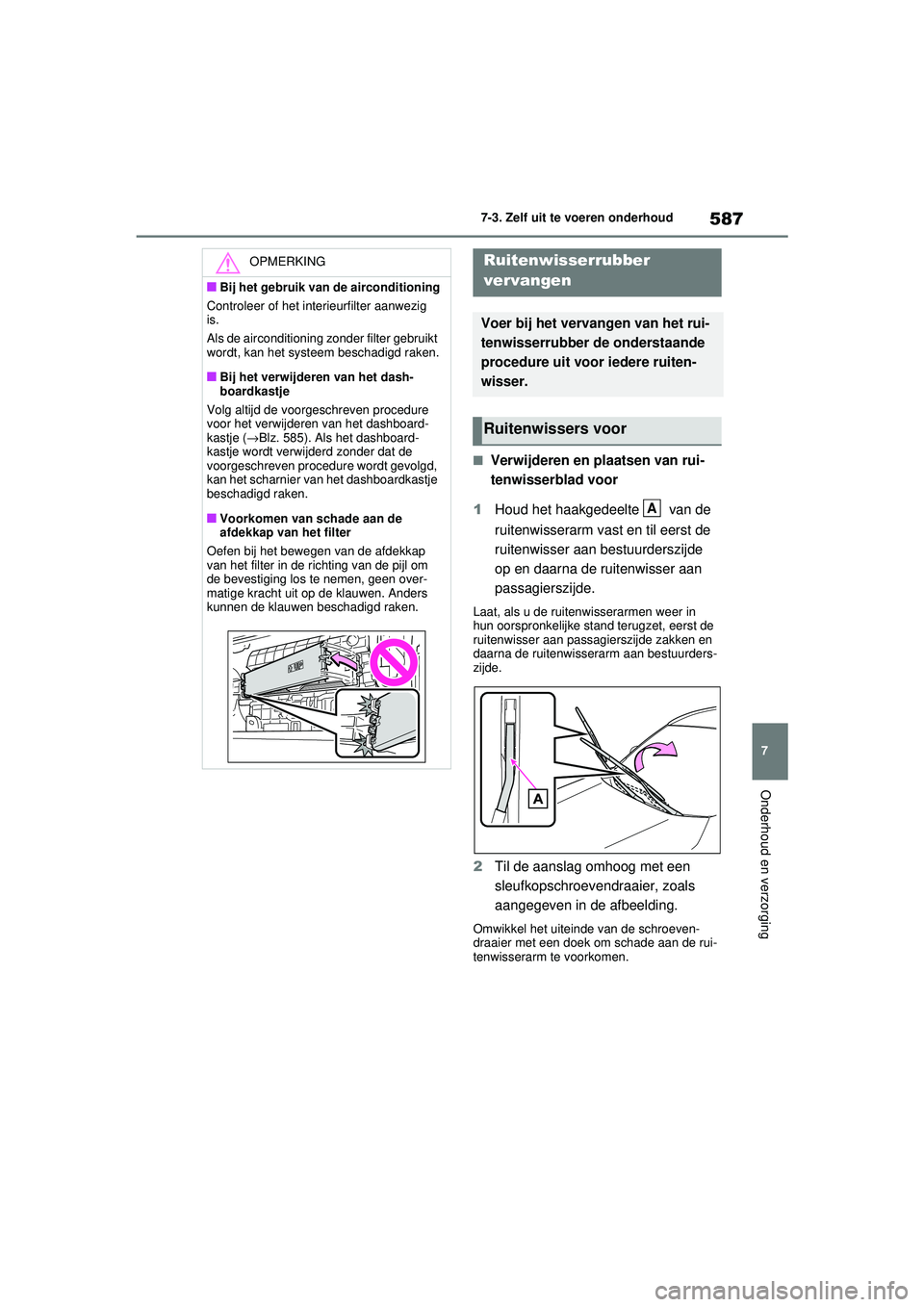

■Verwijderen en plaatsen van rui-
tenwisserblad voor
1 Houd het haakgedeelte van de
ruitenwisserarm vast en til eerst de
ruitenwisser aan bestuurderszijde
op en daarna de ruitenwisser aan
passagierszijde.
Laat, als u de ruitenwisserarmen weer in
hun oorspronkelijke stand terugzet, eerst de
ruitenwisser aan passagierszijde zakken en
daarna de ruitenwisserarm aan bestuurders-
zijde.
2 Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan de rui-
tenwisserarm te voorkomen.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het dashboard-
kastje ( →Blz. 585). Als het dashboard-
kastje wordt verwijderd zonder dat de
voorgeschreven procedure wordt gevolgd,
kan het scharnier van het dashboardkastje
beschadigd raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Ruitenwisserrubber
vervangen
Voer bij het vervangen van het rui-
tenwisserrubber de onderstaande
procedure uit voor iedere ruiten-
wisser.
Ruitenwissers voor
A
pM_RAV4_OM_OM42D20E_(EE).book Page 587 Friday, August 7, 2020 1:15 PM

5887-3. Zelf uit te voeren onderhoud
3Verschuif het ruitenwisserblad om
het te verwijderen van de ruitenwis-
serarm.
Plaatsen: Herhaal de genoemde stappen in
omgekeerde volgorde.
■Ruitenwisserrubber vervangen
1 Trek aan het ruitenwisserrubber om
de klauw van het ruitenwisserblad
los te maken van de aanslag en trek
het ruitenwisserrubber naar buiten. Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes van
het verwijderde ruitenwisserrubber
en plaats de plaatjes op een nieuw
ruitenwisserrubber.
Zorg ervoor dat de plaats van de uitsparing
en de richting van de kromming hetzelfde
zijn als bij het verwijderen.
3Plaats het ruitenwisserrubber op het
ruitenwisserblad vanaf de zijde zon-
der aanslag.
4 Zet de aanslag van het ruitenwis-
serrubber goed vast in de klauw van
het ruitenwisserblad.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 588 Friday, August 7, 2020 1:15 PM

589
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervolgens
het ruitenwisserblad van de ruiten-
wisserarm.
2 Trek het ruitenwisserrubber naar
buiten, voorbij de aanslag op het
ruitenwisserblad, en trek het vervol-
gens verder naar buiten totdat het
volledig is verwijderd.
Houd het ruitenwisserblad lichtjes vast tus-
sen de klauwen, zodat het ruitenwisserrub-
ber omhoog kan komen en gemakkelijker
kan worden verwijderd.
3Verwijder de 2 metalen plaatjes van
het oude ruitenwisserrubber en
plaats ze op het vervangende rui-
tenwisserrubber. 4
Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het mid-
den van het ruitenwisserblad.
Geleid het ruitenwisserrubber door
de 3 klauwen, zodat het uit de aan-
slag steekt en geleid het ruitenwis-
serrubber dan door de laatst
overgebleven klauw.
Wanneer u een beetje ruitensproeiervloei-
stof op het ruitenwisserrubber aanbrengt,
kunnen de klauwen gemakkelijker in de
groeven worden geplaatst.
5Controleer of de klauwen van het
ruitenwisserblad in de groeven van
het ruitenwisse rrubber zijn
geplaatst.
Als de klauwen van het ruitenwisserblad niet
in de groeven van het ruitenwisserrubber
zijn geplaatst, pak dan het ruitenwisserrub-
ber vast en schuif het een aantal keer naar
voren en achteren om de klauwen in de
groeven te plaatsen.
Til het midden van het ruitenwisserrubber
iets op om ervoor te zorgen dat het rubber
gemakkelijker kan worden verschoven.
Achterruitenwisser
pM_RAV4_OM_OM42D20E_(EE).book Page 589 Friday, August 7, 2020 1:15 PM
